ЛАМПОВЫЙ УСИЛИТЕЛЬ НА 6П14П И 6П41С
от admin
Недавно в интернете увидел интересную схему лампового усилителя класса «А», с пентодами 6п45с на выходе. Схема была простая и имела неплохие рекомендации, от повторивших её. Но решил несколько изменить электросхему, поставив 6П41С, так как несмотря на более низкую мощность, она не имеет сверху неудобного контакта для подвода анодного напряжения.
В драйвере стоит 6п14п. В выходном каскаде использовал автоматическое смещение, которое отлично зарекомендовало себя своей простотой и стабильностью параметров.
Питание на УНЧ поступает от сетевого трансформатора, выпрямителя и дросселя. Трансформатор выбрал ТСШ-170, но сюда можно поставить и ТС-160, ТС-180. В общем любой, способный обеспечить до 300В 0,3А анодного и 6,3В 3А накального напряжения.
Для корпуса задействовал ненужную китайскую акустическую колоноку на 20 ватт. АС разберём и выпилим необходимые окна.
Лампы должны находиться сверху, их устанавливаем на металлическое основание — лист двухмиллиметрового алюминия, с вырезанными круглыми окнами под панельки. Сзади выпиливаем окно под панель гнёзд и разъёмов. Электромагнитные помехи от приборов абсолютно не слышны — можно смело повторять идею с деревом.
Звуковые трансформаторы, дроссель, высоковольтные электролиты, крепим к деревянному основанию с помощью шурупов. А лампы и обвязку собираем на верхней алюминиевой крышке. Все соединения должны быть максимально короткими, так как по ним идут значительные токи и напряжения.
После сборки всего лампового усилителя, произодим испытание блока питания. Не забудьте на анодный выход, параллельно конденсатору фильтра, припаять разрядный резистор 2 ватта 200-500кОм.
Динамики должны быть тоже подключены, так как сильный гул-свист будут свидетельствовать о проблемах и ошибках сборки.
Сразу меряем ток потребления каждой лампы, путём контроля падения напряжения на катодных резисторах. Каснувшись отвёрткой входной входа, можно услышать фон. Это значит каскад работает исправно.
В сравнении данного однотактного усилителя с аналогичным с 6П14П на выходе, убедился в значительном преимуществе первого.
Мощность заметно выше, что уже позволяет слушать басы. Правда несколько слабоватные ВЧ, но в целом звук получился приятный и не утомляющий.
Originally posted 2019-04-13 00:34:18. Republished by Blog Post Promoter
Lektor — Из скромного опыта
Привожу неупорядоченный набор тезисов. Может позже систематизирую.
Уже несколько лет прошло с тех пор, как собрал в макете усилитель на 6Ф3П. Было много проб, экспериментов. Несмотря на это, мой опыт остается скромным. Но некоторые, пусть субъективные выводы, я сделал.
Самого лучшего усилителя в природе не существует. В стремлении к идеалу нужно вовремя сказать «стоп». В противном случае мы не слезем с макета.
Чем проще схема – тем сложнее конечная реализация. За короткий тракт, отсутствие ООС придется платить подбором компонентов, акустикой, временем и экспериментами.
Недавно собрал усилитель, можно сказать с уникальной историей. Изначально, планировалось собрать в кучу хлам из подвала, и что бы эта куча играла музыку и не занимала место в подвале. Усилитель собран вопреки всем адифильским стандартам. Это двухтакт на «помоечных» 6П3С в пентоде, с ООС. Выходные лампы раскачиваются двумя каскадами. Заработал просто замечательно. Заменил «шо попало» на более качественные детальки. Склоняюсь к тому, что правильная схемотехника более важна, чем подбор деталек.
Однотакты, особенно однолампычи, вроде как просто новичку собрать. Но вот акустику под них надо пилить самому. Готовую — не купить. Достичь полновесного звука очень не просто.
Для однотактов имеем давно проверенный набор ламп и он не велик. Из доступных для меня лучше всего гу-50. Не плохо будет 6П31С, 6П13С, 6П41С. Если есть деньги — 2А3, 300В.
Лампы 6П3С, 6П6С, 6П7С, г-807 не для СЕ. Место им в двухтакте. Звучат они там превосходно. Для меня это уже не предмет дискуссий.
Двухтакты или однотакты — что лучше? Вопрос не правильный! Они разные и не исключают друг друга.
Однотакты имеют более утонченное звучание, небольшая мощность, конструктивно проще. Но, как писал выше, реализовать систему с однотактным усилителем порой непросто. Не со всякой акустикой они дружат, более чувствительны к компонентам. Мощность в 2-3 ватта не всем придется по душе. Это можно компенсировать чувствительной акустикой. А где ее взять?!! Однотактный усилитель будет хорош для семейного использования, для офисов, кабинетов.
В любом месте, гда нужен ненапряжный звук.
Двухтактные усилители более универсальны и всеядны. Имеют более правильное звучание, более низкий коэффициент искажений. В однотакте уровень искажений терпим до половины громкости, именно терпим, а незаметен до 1/3 уровня. И это при максимальной мощности 2-5Вт. После этого в двухтакте, неизменно чистый звук от «0» до 2/3, воспринимается как чудо. Напор и драйв двухтактов не достижим для однотактных усилителей. Рассказы о том, что у двухтактов плохая детальность — неправда.
В идеале хорошо иметь однотактный и двухтактный усилители.
Выходные трансформаторы либо покупаем, либо мотаем. Я предпочитаю мотать. Нужно немного терпения, трудолюбия и аккуратности. На намотку пары выходников уходит 2-3 недели неспешного труда. Мы получаем отличный продукт. Свистопляска вокруг груды непонятного металлолома займет больше времени и нервов. А результат будет скромным или плачевным.
Все должно быть соизмеримым. Рядом с 6Ф3П выходные трансформаторы на ОСМ-016 — это нелепо.
А ставить к ним Тамуры или Танги — вообще жесть. Хотя у богатых свои причуды — почему бы нет)))
Иногда получаю письма следующего содержания: «Не хочу трахаться, экспериментировать, перебирать лампы. Хочу собрать один усилитель, что бы хорошо играл». Следующая фраза сокральна: «Дайте схему». Спрашиваю: «Какой опыт?» «В детстве собрал детекторный приемник. Работало!» Мой вам совет — купите готовый усилитель. Если вы думаете сэкономить деньги, то вы глубоко ошибаетесь. Если думаете собрать «по схеме» и получить отличный результат — ошибаетесь. Объяснять не буду, вам не понять.
Проект сборки лампового усилителя — это неспешное увлечение. Поиск своего звука — почти философия. Это не птичьи игры на лету. Рекомендую посетитьсайт В.Пронина. На первых порах не обращайте внимания на детальки и схемы, ознакомьтесь с концепцией, с душой ваятеля. Во многом дятька оказался прав.
Зарегистрируйтесь на форумах, чтобы найти знающих, толковых людей. Подружитесь с ними и поменьше читайте форум.
Очень часто человек приобретает лампы и потом мотает душу себе и знакомым, что на них собрать. Лампы — это 2-5% усилителя. По сути, держа в руках лампы, вы ничего не имеете. Начинать нужно с конца. Что вы хотите? Какой мощности усилитель? СЕ или РР? Пентод или триод? С ООС или без нее? Сразу упираемся в акустику.
Продолжение следует.
Всероссийский ламповый однотактный усилитель малой мощности
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Перейти к последнему
#1
- #1
Ну, «закончено» — это немного относительно; деревянные части нуждаются во втором полном покрытии лаком и должны быть сделаны кожухи трансформатора для OT, но электроника закончена!
Это что-то вроде «хламового усилителя», который можно использовать в качестве второго усилителя для моей девушки. Алюминиевое шасси было первоначально просверлено в 2011 году и с тех пор использовалось в паре других усилителей. Пространства внутри очень мало, но одной из целей дизайна был небольшой размер, поэтому я решил пойти на это.
Во всяком случае, входной каскад — 6С45П с фиксированной сеткой, соединенной с истоковым повторителем, который напрямую связан (и обеспечивает отрицательное смещение сетки) с триодом 6Э5П. Все трубки имеют пластинчатые нагрузки гиратора.
OT представляет собой парафид Hammond 125C (10 кОм: 4 Ом) через пленочный колпачок MBGO 4 мкФ.
Соединительные колпачки также являются колпачками из пленки МБГО. Значение 1 мкФ слишком велико, но они были у меня под рукой, поэтому я решил их использовать. Крышки гираторов — российская пленка К73-17.
6С45П очень хочет колебаться, поэтому с каждого из катодных выводов на землю поставил резистор 47 Ом, которые параллельно составляют около 12 Ом. Я также поставил стопор сетки на 100 Ом на каждый штырь сетки и стопор на 100 Ом на штырь анода.
6E5P тоже очень хочет колебаться; Я поставил резистор 10k между g2 и анодом, и стопор анода 100 Ом, стопор сетки 100 Ом и 100 Ом от обоих выводов катода к земле, что параллельно составляет около 50 Ом между катодом и землей.
Резистор триодной обвязки 10k и сопротивление катода 50 Ом сильно уменьшают крутизну 6Э5П, но у него ее очень много для начала, так что еще много осталось.
Блок питания имеет 3 конденсатора JJ емкостью 100 + 100 мкФ. Я соединяю секции параллельно, так что это три фильтрующих колпачка по 200 мкФ.
Это совершенно бессмысленно, так как я все равно всегда использую простой рег на 2 полевых транзистора, но ограничения были (я не использовал рег в 2011 году), поэтому я просто использовал их. С положительной стороны, вообще нет гула B+.
B- также регулируется простым рег. 2 FET. Обогреватели переменного тока.
Это небольшая мощность, но она легко наполняет звуком гостиную моей девушки с хорошим запасом мощности. Динамики неизвестны, но чувствительность «примерно такая же», как у моих динамиков 87 дБ/Вт.
Хотя он и не такой чистый, как мои балансные усилители, это хороший маленький усилитель. Бас распространяется низко и имеет хорошую мощность, а динамика очень хороша; повторители источника, управляющие сетками, действительно очень сильно улучшают переходную характеристику. В усилителе много пинков, даже на очень низкой громкости!
Все компоненты очень дешевы, так что любопытным строителям не составит большого труда попробовать. Но сделайте шасси побольше.
..
#2
- #2
Все лампы имеют стандартное напряжение около 140 вольт. 6S45P работает при токе от 6 до 7 мА, а 6E5P при токе около 13 мА. Исходные повторители потребляют 4,5 мА каждый.
#3
- #3
Я заметил вход 1/4 дюйма, как он звучит с гитарой и хорошими 12 дюймами?
#4
- #4
На самом деле это выход для наушников. В настоящее время он ни к чему не подключен, но я просто оставил его там. Выглядит лучше, чем дырка.
Что ж, поскольку этот усилитель супер-пупер чистый по сравнению с «чистыми» гитарными усилителями (или традиционными усилителями SE HIFI), вероятно, он будет звучать довольно ужасно. =)
#5
- #5
Мне любопытно, почему вы решили использовать дополнительный истоковый повторитель, учитывая, что у вас уже был мю-повторитель MOSFET на 6C45.
Конечно, он задает отрицательное смещение сетки 6Э5П и связан по постоянному току с сеткой 6Э5П, но первый каскад связан по переменному току с истоковым повторителем (так что у нас все еще есть заглушка на пути сигнала) и истоковым повторителем. требует собственного дополнительного источника смещения, что усложняет источник питания.
#6
- #6
Как бы то ни было, я предпочитаю фиксированное смещение сетки смещению светодиодов с небольшим отрывом. Однако немаловажно, где находится колпачок муфты. При сравнении конденсаторов субъективные слуховые характеристики
1) перед воротами истокового повторителя
2) перед высокоимпульсной сеткой мю-ламп,
мне стало совершенно ясно, что сценарий 1 делает крышку очень прозрачной, тогда как сценарий 2 позволяет вам услышать кепка.
Точка истокового повторителя должна быть непосредственно связана с сеткой; чтобы достичь этого с помощью одного разумного B +, это единственный (или самый простой) способ достичь этого.
Обеспечение регулируемого напряжения B- 19 вольт (которое также используется для смещения сетки входного каскада) является более простой задачей, чем прямое соединение.
Также для обеспечения положительного смещения на пару вольт для повторителя требуется наличие одного подстроечного потенциометра. На самом деле он включен последовательно с потенциометром триммера, который обеспечивает опорное напряжение для пластинчатых нагрузок; R14 и R15 на самом деле являются триммером.
#7
- #7
А, спасибо.
#8
- #8
Ранее я делал аналогичный усилитель с выходом гиратора SRPP с использованием JFET Semisouth и ламп 6P41S. Для парафида я использовал трансформатор Edcor PP. Действительно, звук был очень чистым!
.. Этот усилитель и все мои усилители в основном вдохновлены усилителем Wavebourn 4P1L SE, так что спасибо!
#10
- #10
MrCurwen, мне удалось выжать из 6P41S почти 7 Вт, запустив его на 85% мощности красной пластины, режим UL. Это было намного выше технических характеристик.
#11
- #11

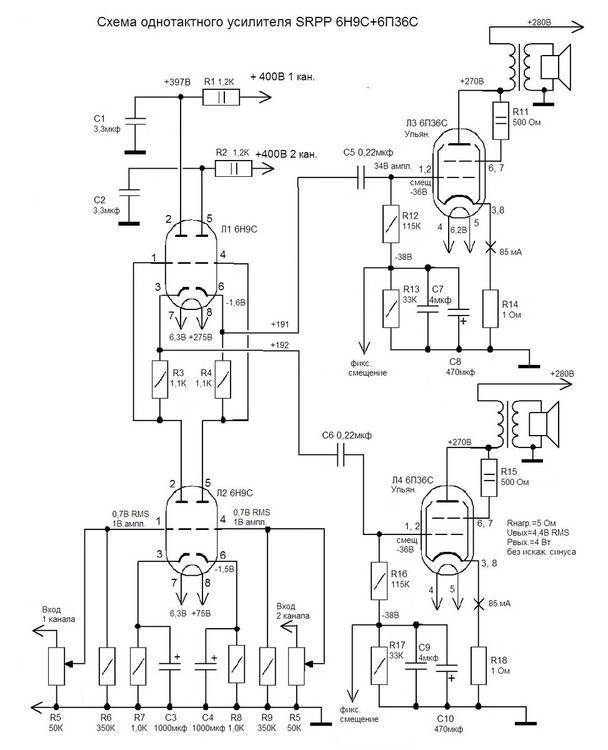

Эти большие лампы 6П36С действительно всего 16 Вт?
#12
- #12
Пожалуйста! Да, 6П36С был бы лучше, просто у меня в стопке была 6П41С, но звук оказался намного лучше, чем я ожидал. У меня отвисла челюсть!Мистер Карвен сказал:
6П41С, должно быть, дал реальную мощность! У меня 24 штуки 6П36С ждут использования.Однако мощность нагревателя вызывает некоторую головную боль, 8 А для сбалансированного усилителя…
Этот усилитель и все мои усилители в основном вдохновлены усилителем Wavebourn 4P1L SE, так что спасибо!
Нажмите, чтобы развернуть…
Однако мощность нагревателя вызывает некоторую головную боль, 8 А для сбалансированного усилителя…
№13
- №13
мне старая сборка на базе 6Н2П и 6П41С .
..
Максимальная мощность для хорошего звука (и использования долговечных 6П41С) составляет 6 Вт на 1 кГц.
Я связываю план, кривую в осцилло и окончательную сборку с декабрём 2014 года.
Показать скрытый контент низкого качества
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Электронная почта Делиться Связь
Верх Низ
ГП УЛ 6П41С СССР
#4
- #4
Высокомерие, по моей цитате я должен использовать 6N2P, который кажется хорошим, просто небольшое насыщение между 50 Гц и 100 Гц дает 4,5 Вт, эта лампа относительно хороша, но требует довольно высокого смещения на для сравнения есть EL 508, которым я тоже пользуюсь.
Всем спасибо
#5
- #5
Я подключил выходную трубку к макетной плате и поэкспериментировал с рассеиванием пластин. В техническом описании указана максимальная мощность 14 Вт, однако они управляют двумя лампами класса B с выходной мощностью 60 Вт, поэтому я подозревал, что фактическое рассеивание было выше.
Я начал крутить ручку включения до тех пор, пока плавники не начали показывать очень слабый красный цвет (очень равномерное распространение цвета, что приятно).
Чувак! Рассеиваемая мощность 33 Вт!
Расчет запаса прочности 85% означает, что он должен выдерживать рассеиваемую мощность до 28 Вт и около 7 Вт в режиме SE при разумном сроке службы лампы.
Кто-нибудь толкал эту трубку, чтобы посмотреть, на что она способна?
Я верну это в свою первоначальную тему, чтобы не захламлять эту.
#6
- #6
на данный момент я отрегулировал сборку на 5 Вт и ищу возможность до 6 Вт !
Я объединяю расчет для возможного повышения мощности до +/- 5 Вт, расширения до 6 Вт, G1 настроен на +/- -38 В, поэтому возможно до -50 В +/- 6 Вт или 7 Вт
многие думают Thegimp для информации
#7
- #7
Я не зашел так далеко, но я пробежал с 18 W.TheGimp сказал:
Кто-нибудь толкал эту трубку, чтобы посмотреть, на что она способна?
Нажмите, чтобы развернуть…
Телевизионные развертки, по-видимому, предназначены для более низкого Pamax, чем аудиолампы аналогичного размера. Просто сравните размеры EL84 (12 Вт) и 6П41С (14 Вт).
#8
- #8
Не пытаясь подавить гармоники, я получаю примерно 2,4%thd при выходной мощности 1 Вт, используя трансформатор 5K 40% UL.
Мои гармоники приблизительно равны
2-я -32 дБ
3-я -60 дБ
4-я -68 дБ
5-я -76 дБ значение.
#9
- #9
Очень интересно, но у меня есть небольшие проблемы с регулировкой моих триодов 6N2P, сопротивление анодов составляет 100 К, я поставил потенциометр на 100 К, Log x 2, я использую красный светодиод (1,5 В) для катодов, конденсатор 22 нФ в развязке, но мне н приходит не приходится ограничивать усиление за моими предусилителями, сопротивление утечки составило 330 К, она конечно завышена!
#10
- #10
Жан Мишель, вы можете попробовать лампу с более низким коэффициентом усиления, такую как 6N1P, если она у вас есть.
#11
- #11
Попробую пробить усиление после конденсатора 22 нФ, у меня сопротивление утечки 330 К, думаю что при 270 и ниже 220 К, мне следует имеют меньший коэффициент усиления, G1 — 39В!
#12
- #12
Гармонический анализ я не проводил, но очевидно, что 2-я гармоника является доминирующей и ее компенсация наибольшая. Это видно даже осциллографом.TheGimp сказал:
artosolo, вы смотрели гармоническое распределение усилителя? Я подозреваю, что вы отменяете в основном 2-е гармоническое искажение.Я использую анодный ток 90 мА и вижу примерно удвоенное искажение при 60 мА, при этом наибольшее увеличение значения 2-й гармоники.
Нажмите, чтобы развернуть…
Какие у вас +Ub и Rl (OPT)?
№13
- №13
у меня проблема …
В п н приехать не пришлось уменьшать только коэффициент усиления перед G1 клапана 6П41С !
поставил актуальную сборку!
№14
- №14
Я использовал OPT 5K, но переключился на OPT 3,5K. У меня 300V B+, и у меня есть резистор 47K, зашунтированный пленочной крышкой 2.2uF последовательно с экраном от крана UL, чтобы понизить напряжение экрана до 170V.
№15
- №15
Это слишком линейно. Не могли бы вы поделиться моделью 6P41S LTspice? У меня есть несколько советских моделей пентодов, но не этот.
№16
- №16
я меняю схему, поэтому хорошая производительность, красный светодиод заменяется на 1 резистор 1,4 кОм, потому что G1 на 6N2P выше -1,5 В, так что хорошо до -1,4 В
я обновлю позже , 6P41S возможно до +/- 6,5 Вт для SE UL до OPT 5 K / 8 Ом.
спасибо за помощь
всем счастливого дня
# 17
- # 17
Теперь у вас может быть лучшая производительность, я имею в виду меньшее искажение.
# 18
- # 18
Здравствуйте, Artosalo,артосало сказал:
Теперь у вас может быть лучшая производительность, я имею в виду меньшее искажение.
Нажмите, чтобы развернуть.
.. , право нагрузки на триод, но для меня это снова немного сложно сделать, скоро все будет в порядке, чтобы подняться на высоту, у усилителя есть клапан, но у меня есть много времени, чтобы оценить то, что я я делаю.
# 19
- # 19
*
* $
* ЛАЗАРОЮ
*
* —————————————————- ————-
.
SUBCKT 6P41S-E 1 2 3 4 ; A G2 G1 C (лучевой тетрод)
X1 1 2 3 4 ПЕНТОД MU=18,368 EX=0,602 KG1=230,00 KP=160,8 KG2=600 KVB=25,8 CCG=3,0P CPG1=2,9P CCP=1,9P RGI=2K
. КОНЕЦ 6P41S-E
Последнее редактирование:
#20
- #20
Спасибо.
