Что такое разъем SCART и для чего он используется. Как выглядит распиновка SCART. Какие существуют схемы переходников SCART на другие интерфейсы. Как правильно подключать устройства через SCART.
Что такое разъем SCART и его основные характеристики
SCART (Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs) — это стандартизированный 21-контактный разъем для подключения аудио/видео оборудования. Он был разработан во Франции в конце 1970-х годов и получил широкое распространение в Европе для соединения телевизоров, видеомагнитофонов, DVD-плееров и других устройств.
Основные характеристики разъема SCART:
- 21 контакт для передачи видео, аудио и управляющих сигналов
- Поддержка композитного, S-Video и RGB видеосигналов
- Двунаправленная передача стереозвука
- Автоматическое переключение режимов телевизора
- Напряжение питания 12 В для внешних устройств
- Максимальная длина кабеля до 10 метров
SCART обеспечивает более высокое качество изображения по сравнению с композитным видео, особенно при использовании RGB-сигнала. Однако сейчас этот интерфейс постепенно вытесняется более современными стандартами, такими как HDMI.
Распиновка разъема SCART: назначение контактов
Разъем SCART имеет 21 контакт, каждый из которых отвечает за определенный сигнал:
- 1 — Аудио выход (правый канал)
- 2 — Аудио вход (правый канал)
- 3 — Аудио выход (левый канал)
- 4 — Общий аудио
- 5 — Синий (B)
- 6 — Аудио вход (левый канал)
- 7 — Синий земля
- 8 — Переключение функций
- 9 — Зеленый земля
- 10 — Линия данных 1
- 11 — Зеленый (G)
- 12 — Линия данных 2
- 13 — Красный земля
- 14 — Общий заземляющий
- 15 — Красный (R) / Хрома (C)
- 16 — Сигнал гашения
- 17 — Композитный видеосигнал земля
- 18 — Сигнал гашения земля
- 19 — Композитный видеовыход
- 20 — Композитный видеовход / S-Video (Y)
- 21 — Общий экран
Знание распиновки позволяет правильно подключать устройства и создавать различные переходники с SCART на другие интерфейсы.
Схемы переходников SCART на другие интерфейсы
Для подключения устройств с разъемом SCART к современной технике часто требуются переходники. Рассмотрим схемы наиболее распространенных переходников:
SCART на 3 RCA («тюльпаны»)
Простейший переходник для подключения к композитному видеовходу и стереозвуку:
- Желтый RCA (видео) — контакт 20 SCART
- Красный RCA (правый аудиоканал) — контакт 2 SCART
- Белый RCA (левый аудиоканал) — контакт 6 SCART
- Общий — контакты 4, 17, 18 SCART
SCART на S-Video
Переходник для подключения к S-Video входу:
- Y (яркость) — контакт 20 SCART
- C (цветность) — контакт 15 SCART
- Общий — контакты 17, 18 SCART
SCART на VGA
Для подключения к VGA монитору (только видео):
- Красный — контакт 15 SCART
- Зеленый — контакт 11 SCART
- Синий — контакт 7 SCART
- H-sync и V-sync — контакт 16 SCART
- Общий — контакты 13, 9, 5, 18 SCART
При создании переходников важно учитывать уровни сигналов и при необходимости использовать согласующие цепи.
Особенности подключения устройств через SCART
При подключении оборудования через разъем SCART следует учитывать некоторые особенности:
- Проверьте поддержку SCART вашими устройствами. Не все модели имеют полную реализацию стандарта.
- По возможности используйте RGB-подключение для наилучшего качества изображения.
- Обратите внимание на направление сигнала (вход/выход) при подключении.
- Для длинных соединений (более 3 м) используйте качественные экранированные кабели.
- При подключении нескольких устройств может потребоваться SCART-коммутатор.
- Некоторые устройства могут конфликтовать при одновременном подключении через SCART.
Правильное подключение через SCART позволит получить максимальное качество изображения и звука, доступное для этого интерфейса.
Преимущества и недостатки разъема SCART
Разъем SCART имеет ряд преимуществ и недостатков по сравнению с другими интерфейсами:
Преимущества:
- Универсальность — передача видео, аудио и управляющих сигналов по одному кабелю
- Высокое качество изображения при использовании RGB
- Широкая распространенность в Европе
- Поддержка автоматического переключения режимов телевизора
- Возможность подачи питания на внешние устройства
Недостатки:
- Крупные размеры разъема
- Ненадежность механического соединения
- Отсутствие поддержки современных цифровых форматов
- Ограниченная пропускная способность для HD-видео
- Постепенный отказ от SCART в пользу HDMI
Несмотря на недостатки, SCART остается полезным интерфейсом для подключения устаревшей техники к современным телевизорам.
Альтернативы SCART в современной технике
В современных устройствах разъем SCART постепенно заменяется более совершенными интерфейсами:
- HDMI — цифровой интерфейс для передачи несжатого видео высокого разрешения и многоканального звука
- DisplayPort — интерфейс для подключения мониторов с поддержкой высоких разрешений и частот обновления
- USB Type-C — универсальный разъем, способный передавать видео, аудио и питание
- Компонентный видеоинтерфейс — аналоговое подключение с раздельной передачей цветовых компонент
Эти интерфейсы обеспечивают более высокое качество изображения и звука, поддержку современных разрешений и технологий, таких как HDR и 3D.
Однако для совместимости со старой техникой производители все еще выпускают различные переходники и конвертеры с SCART на современные разъемы.
Заключение
Разъем SCART, несмотря на свой возраст, остается полезным интерфейсом для подключения аудио/видео оборудования. Знание его распиновки и особенностей позволяет создавать различные переходники и обеспечивать совместимость старой и новой техники.
Хотя в новых устройствах SCART уже практически не используется, понимание принципов его работы может быть полезным при работе с устаревшим оборудованием или при построении сложных систем домашних кинотеатров.
Что это такое, распиновка разъема и распайка на «тюльпаны», особенности подключения
Скарт разъемы появились в конце прошлого века. Причиной их появления стало желание подключать дополнительные устройства к телевизору. До 1970 годов, возможностей подключить что-либо к телевизору не было вообще. Первый Скарт появился за рубежом. Но идея их появления вдохновила отечественных разработчиков, и они решили добавить порт и в Советский телевизор. Это позволяло подключать видео и аудио-устройства. Но на то время, порты не были такими совершенными (отсутствовала возможность дистанционного управления, и не было защиты от помех). К тому же появилась еще одна проблема – отсутствие необходимых для подключения кабелей. Но со временем техника начала развиваться, и все перечисленные выше проблемы исчезли.
Распространенные методы подключения техники
Подробная инструкция, как подключить видик к телевизору, есть в инструкции по эксплуатации к оборудованию. Но так как техника достаточно старая, у многих пользователей может быть потерян данный документ.
Подключение выполняется последовательно, как и в любой технике, но тут нет современных вариантов типа USB, HDMI. А представлены только следующие разъемы:
- Для коаксиального кабеля;
- RCA-разъем;
- Вход под SCART провод.
Разберем подробно каждый вариант подключения оборудования. И рассмотрим варианты, что делать с подключением видеомагнитофона к современному подключению.
Классическое подключение по RCA
RCA кабель или тюльпаны – классический вариант подключения винтажной техники. В современно варианте оборудование такие разъемы также представлены, но применяются редко. В новых «плоских» ТВ входов под тюльпаны часто нет. Поэтому придется выбирать другой способ подключения или покупать переходник.
Подключить видик к ТВ через тюльпаны (RCA) можно так:
- Желтый разъем одним концом вставляется в порт Video OUT на самом видеомагнитофоне, другим – в Video 1 или 2 на ТВ панели. Обычно разъемы совпадают по цветам со штекерами для упрощения подключения.
- Белый и красный разъемы нужно поставить в аудиовходы – это кабеля для аудиосигналов.
- Включить магнитолу в сеть и через кнопку Плай. Включить ТВ.
- Найти в меню ТВ источник трансляции – AV и переключить на него.
- При правильном подключении отобразится меню видика.
В некоторых вариантах ТВ может быть не три входа, а целых 9. Так сделано для раскладки по цветовым каналам. В такой варианте нужно ориентироваться на цвета тюльпана и на обозначения на панели телевизора OUT-IN.
Тюльпаны – самый простой способ подключения видеомагнитофона к старому телевизору. Но по качеству передачи изображения этот вариант самый слабый. RCA кабель может снижать качество видео и звука.
Подключение через SCART
Более современный способ соединения видеооборудования и телевизора. Это альтернатива RCA портам. Причем через SCART можно добиться передачи видео- и звука без потери качества. Но такого порта может не быть в новых ТВ, тогда потребуется переходник.
Сложностей с таким подключением нет: один конец провода вставляется в соответствующий по размеру разъем на винтажной технике, другой – на телевизоре. После оба прибора включаются. И находится в меню ТВ источник сигнала AV.
Применение коаксиального кабеля
Коаксиальный или антенный кабель подходит к большинству современных телевизоров. Для подключения видика через него достаточно следовать простой инструкции:
- Поставить кабель в разъем видеотехники с обозначением RF/COAX Out.
- Другой конец провода включить в ТВ в разъем RF/COAX In.
- Включить технику. На видеомагнитофоне нажать клавишу Play.
- Через пульт от телевизора запустите поиск каналов. Когда обнаружится частота видика, сохраните ее под определенным номером канала. Через него можно будет повторно включать магнитофон без нового подключения.
- Смотрите выбранную видеокассету.
Единственная разница от прошлых методов – необходимо найти канал, на котором показывается видео от магнитофона, подключенного по антенному проводу.
При этом остальные телепередачи, если они транслируются по цифровому сигналу через HDMI провод, не собьются. Но придется переключить с HDMI на TV или другой источник сигнала, где поймается видеомагнитофон.
Запускать поиск каналов нужно на телевизоре, а не на цифровой приставке. Если у вас подключено это дополнительное оборудование, на время настройки уберите пульт от него, чтобы не запутаться в настройках.
Как не сбивать антенну при подключении видеомагнитофона
Трансляция цифрового телевидения возможна и по коаксиальному кабелю в квартире или частном доме. Они идет от спутниковой тарелки или общего провода в подъезде многоэтажки. И чтобы не пришлось вытаскивать антенну и вставлять кабель от видеомагнитофона, можно проделать следующее:
- Купить или поставить приставку, которая будет выполнять роль переходника.
- Приобрести два комплекта RCA кабелей и один коаксиальный.
- Присоединить коаксиальным кабелем порты Cable Out на приставке к RF In на видеотехнике.
- Один тюльпан подключить к портам на приставке Audio Out и Video Out и к входам на видике Video In, Audio In.
- Второй комплект тюльпанов включить в видеомагнитофон и телевизор (Video In или 1).
- Включить технику и проверить ее работоспособность.
Такое параллельное подключение позволит быстро переключать между видиком и антенным сигналом, но значительно снизит качество трансляции. Современное решение – подключать цифровое телевидение и дополнительно оборудование отдельно, используя разные провода.
Разъемы
Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:
- первый предназначается для подключения к телевизору;
- второй используется для подключения плееров;
- третий предусматривает возможность подключения декодера различных «закрытых» программ.
Для последнего особенно удобно использовать SCART-разъем.
Переходник от любых других кабелей такого типа также может использоваться — через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.
Как пользоваться scart-портом
Каждый из контактов разъема отвечает за передачу определенного сигнала. Например:
- Контакт номер 4 необходим для передачи аудио сигналов.
- Контакт номер 17 для передачи видеосигналов.
- Контакт номер 8 переключает внутренний сигнал на внешний.
- Контакт номер 16 необходим для переключения телевизора из RGB в Композитный режим.
Также контакты обеспечивают раздельную подачу цветов.
Скарт-разъем позволяет подключить к телевизору компьютер. Это можно сделать следующим образом:
- Нам нужен кабель. Одной стороной он подключается к телевизору, а другой к компьютеру (необходимый разъем находится там, где видеокарта).
- После подключения, телевизор будет использоваться как монитор компьютера.
- Следующим шагом нам нужно дождаться всплывающего окна, которое сообщит, что обнаружено новое устройство.
- Ждем некоторое время. Компьютер самостоятельно установит все необходимые драйвера для работы с новым устройством.
Бывают случаи, когда компьютеру не удается установить необходимый драйвер (высвечивает, что устройство неправильно установлено). Причины могут быть три. Первая – отсутствие сигнала. Возможно, разъем поврежден или работает другое устройство, блокирующее передачу сигнала. Рекомендуется выключить все посторонние устройства. Второе – видеокарта на компьютере неправильно настроена или устарел драйвер. Необходимо обновить программное обеспечение видеокарты. Это сделать через интернет, посетив сайт. Но, возможно, видеокарта просто не поддерживает передачу данных через Скарт-порты. Третяя – низкий сигнал горизонтальной синхронизации. Он должен быть не ниже 15 кГц. В этом случае придется паять переходник.
Также понадобится установка дополнительного программного обеспечения. Но не все они будут бесплатными. Лучше всего попросить помощи эксперта.
Обратите внимание! На компьютере установлен VGA разъем. Поэтому нам нужно соответствующий кабель.
Переходники Scart на Тюльпаны в Санкт-Петербурге: 258-товаров: бесплатная доставка, скидка-43% [перейти]
Партнерская программаПомощь
Санкт-Петербург
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Продукты и напитки
Продукты и напитки
Детские товары
Детские товары
Текстиль и кожа
Текстиль и кожа
Электротехника
Электротехника
Дом и сад
Дом и сад
Мебель и интерьер
Мебель и интерьер
Промышленность
Промышленность
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Переходники Scart на Тюльпаны
266
450
Переходник SCART — 3 x RCA + S-VIDEO (скарт 3 тюльпана с переключателем ВХОД-ВЫХОД) Тип: Коннектор,
В МАГАЗИНЕще цены и похожие товары
387
774
Переходник SCART — 3xRCA X821381-001 (скарт на 3 тюльпана) Тип: Коннектор, Размер: Длина 10.
000
В МАГАЗИНЕще цены и похожие товары
Переходник Скарт — Тюльпан (Scart AV RCA), черный
В МАГАЗИНЕще цены и похожие товары
Переходник Скарт — Тюльпан (Scart AV RCA), черный
В МАГАЗИНЕще цены и похожие товары
Переходник SCART — 3xRCA. Штекер скарт на 3 тюльпана. Переходник для видеомагнитофона. Адаптер аудио-видео SCART — 3хRCA
ПОДРОБНЕЕЕще цены и похожие товары
240
316
Переходник Scart на 3 RCA S-Video Композитный RCA SVHS S-Video AV TV для видео DVD рекордера проектора телевизора
ПОДРОБНЕЕЕще цены и похожие товары
Переходник тюльпан / SCART Орбита Тип: переходник/адаптер, Производитель: Орбита, Назначение:
ПОДРОБНЕЕЕще цены и похожие товары
Переходник скарт на тюльпаны 3RCA (out) — SCART(in) с кнопкой переключения Тип: переходник/адаптер
ПОДРОБНЕЕЕще цены и похожие товары
Адаптер переходник с активным конвертером GSMIN BP23 SCART (F) — SCART (M), S-VIDEO (F), 3x RCA тюльпаны (F) преобразователь (Че
ПОДРОБНЕЕЕще цены и похожие товары
Переходник SCART / 3 RCA Тюльпаны Sc3Rca Тип: переходник/адаптер, Назначение: видео
ПОДРОБНЕЕЕще цены и похожие товары
387
774
Переходник SCART — 3xRCA X821381-001 (скарт на 3 тюльпана) Тип: разъем, Назначение: видео
ПОДРОБНЕЕЕще цены и похожие товары
140
203
Переходник Scart на 3 RCA S-Video Композитный RCA SVHS S-Video AV TV для видео DVD рекордера проектора телевизора
ПОДРОБНЕЕЕще цены и похожие товары
Переходник Scart-3RCA Тип: переходник/адаптер, Производитель: REXANT
ПОДРОБНЕЕЕще цены и похожие товары
Переходник Скарт — Тюльпан (Scart — AV RCA), черный Тип: переходник/адаптер, Назначение: видео
ПОДРОБНЕЕЕще цены и похожие товары
Переходник SCART — 3 x RCA (тюльпаны) / S-Video, с переключателем Тип: переходник/адаптер
ПОДРОБНЕЕЕще цены и похожие товары
Кабель (переходник) SCART «папа» — 2 x RCA «Тюльпан» «папа», вход, 1 м Тип: кабель
ПОДРОБНЕЕЕще цены и похожие товары
Переходник для аудио и видеоаппаратуры SCART 3RCA Тип: переходник/адаптер, Производитель: REXANT,
ПОДРОБНЕЕЕще цены и похожие товары
Переходник/адаптер Vivanco SCART — 3 x RCA / S-Video Тип: переходник/адаптер, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Переходник Скарт — Тюльпан (Scart — AV RCA), черный Тип: переходник/адаптер, Назначение: видео
ПОДРОБНЕЕЕще цены и похожие товары
Адаптер переходник с активным конвертером GSMIN BP23 SCART (F) — SCART (M), S-VIDEO (F), 3x RCA тюльпаны (F) преобразователь (Черный)
ПОДРОБНЕЕЕще цены и похожие товары
Переходник Ningbo SCART — 3RCA/S-Video Black (JSP005)
В МАГАЗИНЕще цены и похожие товары
Переходник Belkin SCART — 3RCA/S-Video Black (F3Y051bf)
В МАГАЗИНЕще цены и похожие товары
Переходник Vconn hdmi в scart hd1329
В МАГАЗИНЕще цены и похожие товары
Переходник Vivanco SCART — 3RCA/S-Video Black (47048)
В МАГАЗИНЕще цены и похожие товары
Переходник Vconn scart в hdmi hd1330
В МАГАЗИНЕще цены и похожие товары
Переходник BURO SCART — 3RCA/S-Video Black (BSP005)
В МАГАЗИНЕще цены и похожие товары
267
298
Переходник Jack 3.
5 мм стерео «папа» — 2xRCA, тюльпан «мама» Тип: Разветвитель кабеля, Коннектор,
В МАГАЗИНЕще цены и похожие товары
2 страница из 18
что это такое? Распиновка разъема и распайка на «тюльпаны», особенности подключения
Содержание
- 1 Обжим без инструмента
- 2 Проверка
- 3 Секреты из практики по монтажу
- 4 Что такое RCA разъем?
- 5 Основные цвета проводов-тюльпанов
- 6 История появления RCA-проводов
- 7 Описание RCA
- 8 Распиновка RCA
- 9 Распиновка VGA — корректная распайка мониторного разъема
Автор статьиЮрий Санаев
Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.
Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.
Содержание
После монтажа нужно проверить, качественно ли сделана обжимка.
Обжим без инструмента
Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.
Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.
Использование специальных самообжимающихся коннекторов
Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.
Принцип обжима с помощью таких конструкций прост.
Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.
Проверка
После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.
Профессионалы пользуются кабельными тестерами или Локальная вычислительная сеть (ЛВС, локальная сеть; англ. Local Area Network, LAN) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт).» class=»glossaryLink»>LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами.
Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.
В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.
Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.
Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.
Секреты из практики по монтажу
Несколько советов по разводке кабеля для интернета и обжимке витой пары:
- Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
- В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
- После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.
Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.
Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.
В статье представлен обзор стандарта RS-232 — особенности и назначение интерфейса, схемы преобразователей в TTL, RS-422, RS-485, как получить 5В от порта RS-232. —> Содержание статьи:Напряжение питания 5 В создается маломощным линейным стабилизатором напряжения LM78L05 (U2), вход которого подключен к накопительному конденсатору C6. Конденсатор C6 заряжается через диод от сигнала Data Terminal Ready (DTR, четвертый контакт 9-pin разъема RS-232). Диод D1 может быть любого типа (у нас использован диод в корпусе для поверхностного монтажа, выпаянный со сгоревшей материнской платы). Для нормальной работы такого преобразователя питания требуется, чтобы большую часть времени сигнал DTR имел значение логического нуля. Это должно обеспечиваться используемой терминальной программой или программой пользователя.Использование описанного выше преобразователя RS-232 в TTL оказывается удобным в тех случаях, когда в процессе эксплуатации устройства не требуется наличие возможности связи с компьютером, но она нужна на этапе отладки или изготовления устройства.
Преобразователь интерфейса RS232–RS422
Конвертер собран на SMD элементах и помещается в корпусе разьёма Sub-D9.Все резисторы — 0.25 Вт, конденсаторы 16В. Корпус COM-порта соединен с -5В. Питание 5В взято с RJ-45.
Печатную плату можно скачать ниже:Файлы для скачивания: rs232rs422.rar
Схема преобразователя интерфейсов RS232–RS485
Интерфейс RS485 довольно широко распространен в сфере подключения промышленного оборудования. По своему принципу работы он напоминает популярный интерфейс последовательной передачи данных RS232, однако RS485 более надежный и позволяет передавать информацию на куда большие расстояния, чем это может сделать RS232.
К сожалению, персональные компьютеры и большинство микроконтроллеров изначально не поддерживают интерфейс RS485, зато поддерживают RS232. Для того, чтобы соединить эти два мира в одно информационное пространство, следует собрать преобразователь этих интерфейсов. Представленная в данном материале схема позволяет сделать своими руками простой конвертер интерфейсов RS232-RS485, который позволит подключить компьютер или другое устройство к другим устройствам с RS485.Схема основана на популярных микросхемах MAX232 и MAX485. Разъем DB-9 соединяет плату с последовательным портом с помощью кабеля. Разъемы J1 и J2 предоставляют доступ к линиям ввода/вывода MAX232, а разъем CN1 позволяет получить доступ к линиям ввода/вывода MAX485. С помощью джампера J4 к плате можно подвести внешнее питание до 12 В, которое будет преобразовано стабилизатором в 5 В. Если вы подаете питание через разъем J1, то убедитесь, что J4 разомкнут. Светодиод D2 обеспечивает визуальную индикацию питания платы, а диод D1 защищает от подключения питания не правильной полярности.
Как мы видим, плата имеет довольно компактные размеры, всего 63.50 мм по длине и 42.55 по ширине. Это дает возможность размещать преобразователь интерфейсов в довольно узких местах оборудования. Расположение компонентов не слишком плотное, но и не слишком разряженное. Все разъемы расположены для подключения кабелей по бокам, что обеспечивает удобство пользования данным конвертером интерфейсов. В целом такая плата довольно легко паяется и монтаж элементов не представляет собой большой сложности.
—>
Что такое RCA разъем?
Разъем RCA (AV) в народе очень часто называют «тюльпан». Стандарт также именуется композитным. Данный разъем максимально широко используется не только в видеотехнике, но и аудиооборудовании. Он имеет цилиндрическую форму. В самом центре размещен контакт сигнала. Присутствует контакт «земля» в виде цилиндра, который охватывает контакт сигнала. Красный разъем предназначается для передачи двухканального звукового сигнала в режиме стерео в отношении правого канала. Белый разъем применяется для монофонического сигнала. Также может использоваться для левого канала стереофонического двухканального аудиосигнала. Желтый — передача видеосигнала. Что касается внешнего вида, то данный разъем сильно напоминает настоящий тюльпан.
Основные цвета проводов-тюльпанов
«Тюльпаны» известны в одно- , двух- и трехштекерных конструкциях. При этом тройная разновидность встречается чаще.
Двойной аудиокабель состоит из одного красного штекера и одного белого, в то время как тройной вариант имеет добавление желтого.
Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.
Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.
Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:
- на проводе-тюльпане и телевизоре нужно найти надпись «IN» (что означает «в») или две стрелки, также на телевходе может быть обозначение «AV2», и подключить провод;
- обозначения на телевизоре могут быть «V» — видеоподключение, «L» — левый аудиовход, «R» — правый аудиовход.
Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.
В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука). Красный провод не используется совсем.
История появления RCA-проводов
В 1940-х годах американская компания Radio Corporation of America была первой, которая использовала кабели. Созданный ими граммофон был первым изделием, подключаемым через провод RCA. Инновации RCA в области телевидения включали разработку системы электронного, а впоследствии — цветного телевидения. Использование кабелей-тюльпанов росло вместе с популярностью телевизионных устройств, поскольку они позволяли передавать видео и аудио между телевизорами и другой электроаппаратурой, такой как динамики и видеомагнитофоны.
Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение. Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование.
Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.
Описание RCA
| штекер RCA | гнездо RCA |
RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.
Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.
Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма).
Внешний диаметр ободка зависит только от его толщины и не нормируется.
Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.
В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.
Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.
Распиновка RCA
| Композитный аналоговый видеосигнал—— | Составной | Жёлтый |
| Аналоговый аудиосигнал | Левый/Моно | Белый |
| Правый | Красный | |
| Центр | Зелёный | |
| Левый (surround) | Синий | |
| Правый (surround) | Серый | |
| Левый тыловой (surround) | Коричневый | |
| Правый тыловой (surround) | ||
| Сабвуфер | Пурпурный | |
| Цифровой аудиосигнал | S/PDIF | Оранжевый |
| Компонентное аналоговое видео (YPbPr) | Y | Зелёный |
| PB | Синий | |
| PR | Красный | |
| Компонентное аналоговое видео/VGA (RGB/HV) | R | Красный |
| G | Зелёный | |
| B | Синий | |
| Жёлтый | ||
| V (Сигнал синхронизации по вертикали:) | Белый |
Различные сигналы используют свой цвет разъёма, определяемый стандартом, но многоканальное аудио (7.
1 и далее) до сих пор не имеет стандартных цветов.
В случае использования вывода звука на динамики телевизора проводится приведение к левому каналу (разъём белого цвета).
Кабель «Composite A/V Cable 3×RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «AV TV cable».
7 вариантов распайки AV кабеля
С другой стороны кабеля расположен 4‑контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд. В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту. Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакты — ко́льца; 4 контакт — основание.
Актуальность RCA разъёма
Еще недавно разъем RCA был популярен и востребован. С его помощью к телевизорам подключались самые разные устройства: акустика, усилители, видеомагнитофоны и даже DVD-проигрыватели. Причина в этом проста: RCA являлся практически идеальным вариантом для передачи аналогового сигнала (видео и аудио).
Также его часто можно было найти в звуковых картах для компьютеров. Более того, благодаря грамотной распайке специалисты использовали RCA для подключения компьютера к телевизору, который выполнял роль монитора.
Но сегодня уже нельзя сказать, что RCA-разъемы являются актуальными. Их успешно заменяют другие интерфейсы, которые считаются прогрессивными. Например, это HDMI, Display Port и так далее. RCA все еще держится на плаву благодаря многочисленным конвертерам и переходникам, с помощью которых можно подключить почти любую технику. Да, разъем от Radio Corporation of America все еще встречается даже в современных телевизорах. Вот только зачем использовать данный разъем, если у вас есть возможность наслаждаться 4K-контентом на огромном экране? Ведь нужно помнить, что через RCA-разъемы можно передавать контент максимум в HD или FHD разрешении.
Отсюда можно сделать вывод, что эра «тюльпанов» постепенно заканчивается. Такой стандарт устарел по абсолютно всем параметрам. Если же у вас нет возможности использоваться более прогрессивные интерфейсы, то «колокольчик» все еще подходит для передачи видео и аудиосигнала.
Подключение PS3 через RCA
Наиболее «древний вариант» подключения, но зато шнур идет в комплекте с приставкой. В этом списке кабели расположены по убыванию качества, поэтому привлекательной картинки ожидать не стоит. Преимущество RCA заключается в том, что такой тип подключения поддерживается практически любым телевизором.
Возможно, на вашем устройстве вместо стандартного RCA установлены входы SART (разъем для пластины). В этом случае можно приобрести специальный шнур AV-Scart или переходник, который показан на фотографии выше. Как показывает практика, на старых телевизорах цвета не всегда соответствуют разъемам RCA, поэтому придется поэкспериментировать. Больше узнать о подключении PlayStation 3 к телевизору с тюльпанами предлагается в следующем видео:
RCA в аудио и видео
Всем известные колокольчики постоянно встречаются как в бытовой аудиотехнике, так и в диджей-пультах, усилителях и другом профессиональном оборудовании.
RCA используется для передачи линейного сигнала. Линейный сигнал — наиболее стандартный для аудиотехники, именно им оперируют микшерные консоли при сведении музыки и диджей-пульты при живом микшировании. Микрофонный и инструментальный сигналы приводят к линейному для записи с помощью директ бокса и микрофонных преампов соответственно. Также линейный тип подключения сплошь и рядом применяется в бытовой технике — усилителях, ресиверах, проигрывателях CD и DVD.
Разъемы RCA легко узнать — они маркируются белым и красным, как в Denon AVR-X250BT
Уровень линейного сигнала сертифицирован:
- Для бытовых приборов: — 10 dBV с номинальным напряжением 0.3162 В RMS
- Для профессиональной техники: +4 dBu с номинальным напряжением 1.2280 В RMS
Существует множество переходников для линейных разъемов. Самый популярный — с RCA на 3,5 мм TRS, например, для подключения плеера к усилителю. Но при подключении CD-плеера в студийный микшер нужно помнить, что сигнал будет тихим из-за разницы в сертификациях.
Сам акроним RCA означает Radio Corporation of America — эта компания в сороковых годах прошлого века применило их в фонографах. Это позволило проигрывателям подключаться к усилителям. На старой технике такие разъемы назывались Phono. В некоторых виниловых проигрывателях до сих пор встречается маркировка Phono Out.
Линейный выход Phono Out в Pioneer PLX-1000
RCA представляет собой небалансное моно соединение. Из-за этого они очень уязвимы к качеству провода. Его следует выбирать таким коротким, каким это возможно. Требования к любым кабелям довольно просты: чем толще сигнальная жила — тем лучше. Производители не всегда пишут сечение жилы, поэтому понять качество шнура обычно можно по его толщине и жесткости.
Распиновка VGA — корректная распайка мониторного разъема
Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике.
Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.
Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.
Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.
Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля.
Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:
Распиновка VGA согласно цветовой маркировке
Распиновка коннектора Mini VGA
Распиновка S-Video
мама s video
папа s video
Источники
- https://monitor4ik.com/stati/rca/
- https://parentchild.ru/478027a-kak-pravilno-podklyuchit-provod-tyulpan-kakie-tsveta-i-za-chto-otvechayut
- https://pinov.net/connector/RCA
- http://rones.su/techno/raspayka-av-kabelya-3rcavtrrs-s-trh-kolokolytchikov-na-dzhek.html
- https://masterservis24.ru/228-podkljuchit-ps3-k-televizoru.html
- https://club.dns-shop.ru/blog/t-169-drugaya-audiotehnika/41626-putevoditel-po-audiokabelyam-i-perehodnikam/
- https://usilitelstabo.ru/raspinovka-vga.html
- https://monitor4ik.com/stati/s-video/
Используемые источники:
- https://help-wifi. ru/tekh-podderzhka/obzhim-vitoj-pary/
- https://tehnoobzor.com/schemes/computers/2845-interfeys-rs-232-obzor-shema-preobrazovateley-raspinovka-kabeley.html
- https://hmelectro.ru/poleznye_statyi/vsyo-pro-rca-av-razem-vidy-osobennosti-i-harakteristiki-plyusy-i-minusy-vyhoda
ru/tekh-podderzhka/obzhim-vitoj-pary/Стоковая Фотография — Соединитель Scart TV и провода тюльпана. Фото gg67548295
Связанные ключевые слова
- аудио
- крупным планом
- черный
- оборудование
- радио
- ссылка на сайт
- оратор
- видео
- звук
- электроника
- металл
- разъем
- студия
- составная часть
- красочный
- DVD
- красный
- изображение
- белый
- изолированный
- круглый
- макрос
- развлечения
- Информация
- соединять
- желтый
- разъем
- тюльпан
- провод
- сигнал
- составной
- объект
- скарт
- цвет
- технологии
- коммуникация
- компьютер
- никто
- кабель
- затыкать
- телевидение
- плагин
- связь
- линия
- крупный план
- Телевизор
- шнур
- электрический
- разъем тв скарт и тюльпан провода
- а также
- провода
- на
- стоковые фото
- стоковое изображение
- стоковая фотография
- картинки
- картинки
- графика
- бесплатное фото
- графика
- стоковые фотографии
- картина
дополнительные ключевые слова
Сэкономьте до 50% при покупке с кредитами
Подробнее
Сэкономьте больше, чем 50% с подпиской на изображения
Подробнее
- Добавить в избранное Удалить из Избранного
- Посмотреть портфолио исполнителя
- Делиться
Гарантия соответствия
Ваше удовлетворение очень важно для нас.
Если вы не удовлетворены по какой-либо причине, мы предлагаем 100%
гарантия возврата денег в течение 30 дней после покупки.
Такой значимый HDMI-адаптер тюльпан, а не цветок
Обгоняя друг друга, технологии изменили не только внешний вид привычного на вид телевизора, но и массу других бытовых электроприборов. Они неизбежно продолжают влиять на конечный результат своего проявления, расширяя возможности современной электроники до поистине грандиозных масштабов.
Выход из тупика
Некоторые устройства, еще вчера считавшиеся практически совершенными, теряют свою актуальность и просто устаревают, то есть не приспособлены для взаимодействия с качественно новыми технологическими изобретениями. Адаптер HDMI-«тюльпан» для многих пользователей становится эффективным решением порой проблемной ситуации, когда относительно новый ТВ-приемник не имеет необходимых технических средств для подключения к одному из детищ прогрессивного времени.
Об этой адаптации и целесообразности ее применения мы и поговорим в рамках данной статьи.
Мультимедийный интерфейс высокой четкости: с чем вы пришли к нам?
Прежде всего, приведенная в названии аббревиатура олицетворяет собой суть процесса передачи данных, которые обладают особыми свойствами и обеспечивают высокую четкость мультимедиа, а также способствуют максимально качественной реализации звука. Это достигается с помощью многоканального цифрового потока в виде аудиосигналов. Безупречное качество изображения и реалистичный звук значительно повышают восприятие отображаемого сюжета. Для обычного пользователя переходник HDMI, к которому можно подключить тюльпан, может стать спасением в том случае, если телевизор или другое устройство не оборудовано разъемом одноименного типа. Учитывая существенную разницу между принципом взаимодействия сигналов для передачи видео- и аудиоданных разных стандартов, у пользователей иногда возникают, мягко говоря, нестыковки, что в итоге выливается в неспособность одного устройства «понимать» другое.
Универсальный «переводчик» сигнала: процесс установки
Когда нужно подключить игровую приставку или BlueRay устройство к телевизору, не имеющему качественного разъема, то переходник HDMI («тюльпан» , RCA или SCART) становится просто незаменимым, так как преобразовать цифровой сигнал в аналоговый может только специальный преобразователь. При подключении необходимо учитывать, что тип соединительного кабеля должен соответствовать конструктивным особенностям розетки и максимальному разрешению декодера телевизора. Иногда пользователь сталкивается с проблемой, заключающейся в том, что телевизор был куплен давно, а его техническое оснащение не предполагало использование HD-технологии. Поэтому все, на что может рассчитывать владелец такого ТВ-ресивера, это наличие в устройстве композитного выхода. Тем не менее, прежде чем осуществить подключение, обратите внимание на количество, маркировку и тип слотов, которыми оснащен ваш телевизор, так как кратность разъемов значительно увеличивает шансы на получение более качественного выходного сигнала.
Что выбрать при подключении переходник HDMI, тюльпан или SCART?
Как правило, большинство современных ТБ-ресиверов имеют помимо композитного выхода, именуемого: Video, Audio-L и Audio-R и имеющего три входных разъема, еще и скарт-слот, состоящий из множества контактные отверстия и прямоугольный паз со скошенным углом. Следует отметить, что использование евроконнектора (а) является наиболее приемлемым, так как этот тип интерфейса имеет некоторое преимущество перед вышеуказанным соединением. Дело в том, что при использовании 21-контактного «монстра» пользователю не нужно переключать декодер, как, например, при использовании композитного выхода, а качество изображения намного лучше. В том случае, если ваше устройство не имеет разъема SCART, а имеет компонентный тип подключения, обозначенный буквами Y, Pb и Pr или Y, Cb и Cr, что почти одно и то же, вам невероятно повезло! Именно такое подключение позволяет приблизить качество изображения к оптимальному.
Вопрос, который стоит денег
Так называемый переходник «тюльпан» (HDMI) позволяет легко решить проблематику вопроса «взаимопонимания» между практически всеми электронными устройствами.
К сожалению, использование этого устройства однозначно снижает качество исходника. Но возможность насладиться видео при помощи старого телевизора оправдывает столь незначительное упущение. Согласитесь, иногда можно пожертвовать качеством ради экономии солидной суммы, которую пришлось бы положить на покупку телека, поддерживающего все «модные» форматы воспроизведения.
Наконец
Если, например, кабель «тюльпан-тюльпан» используется без каких-либо дополнительных устройств и представляет собой полностью законченный функционал, способный передавать аналоговый сигнал без искажений и аппаратных препятствий, то цифровое качество HD гораздо выше требовательный. Телевизоры «чистого» формата снабжены различными типами разъемов и буквально «всеядны». Универсальность таких ТВ-устройств дополняется различными улучшениями, одним из которых можно считать возможность воспроизведения разнообразной информации с флешек, а также наличие опций для работы с онлайн-продуктами непосредственно в онлайн-режиме.
Так что попытка передать изображение на старый телевизор в формате HD и без использования переходника заведомо обречена на провал. Увы, эта идея требует наличия вспомогательного устройства, которое позволит коммутировать и обрабатывать видео- и аудиосигналы из формата высокой четкости в приемлемый поток данных.
Как подключить PS3 к телевизору
Как подключить PS3 к телевизору: Существует несколько способов подключения PS 3 к телевизору, давайте обсудим их один за другим.
Способ 1: HDMI
Самый простой вариант — использовать соединение HDMI.
- Подсоедините один конец кабеля к порту на задней панели консоли.
- Второй подключите к соответствующему выходу на телевизоре. Как правило, таковые обычно располагаются сзади.
- Включите приставку и пультом от телевизора выберите источник изображения — должен быть пункт «HDMI» или «HDMI1» / «HDMI2» .
- Консоль должна выдать картинку.
Соединение HDMI позволяет получить разрешение 720p, максимальное для PS3. Если вы выполнили все необходимые действия, но изображение не появилось, воспользуйтесь разделом устранения неполадок ниже.
Способ 2: RCA
Для старых телевизоров без выходов HDMI можно использовать композитный кабель RCA («тюльпаны»), однако на самой приставке такого разъема нет, поэтому потребуется приобрести специальный адаптер.
Внимание! При таком типе подключения максимально доступное разрешение изображения будет не более 576p!
- Как и в случае с HDMI, вставьте переходник в соответствующий разъем на задней панели приставки.
- Соедините концы кабеля и разъемы на телевизоре — они должны плотно прилегать и не болтаться. На всякий случай напомним схему подключения:
- желтый цвет – рисунок;
- красный и белый — стереоканалы.
- На телевизоре без выбора источников изображения оно должно передаваться сразу после включения и его, и приставки, в противном случае укажите желаемый тип подключения вручную.
- На телевизоре без выбора источников изображения оно должно передаваться сразу после включения и его, и приставки, в противном случае укажите желаемый тип подключения вручную.
Качество изображения, поступающего на телевизор через RCA, самое низкое из возможных, поэтому по возможности используйте HDMI. Также есть вариант заменить RCA на RGB-кабель — картинка точно улучшится.
Способ 3: SCART
Последний вариант предполагает использование различных переходников. Одним из них является соединение SCART.
- Для обеспечения подключения вам понадобится переходник со SCART на HDMI — его можно приобрести в интернете, например, на сайте AliExpress. Устройство выглядит так:

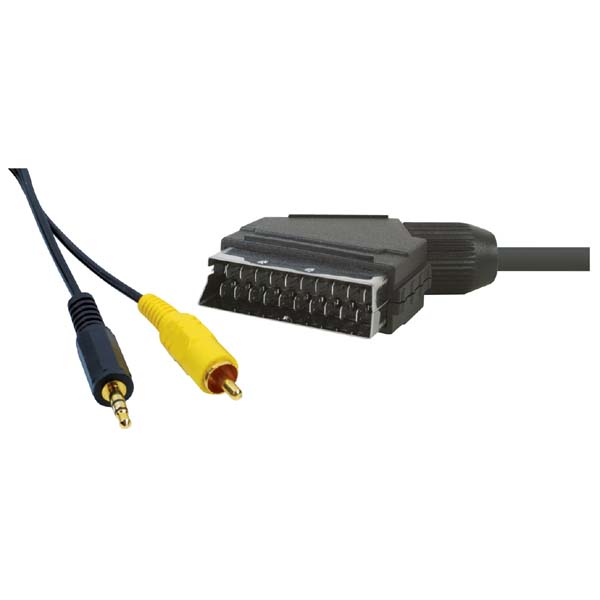

- Соедините разъемы на приставке (HDMI) и телевизоре (SCART).
- Следующие шаги соответствуют шагам 3-4 предыдущего метода.
SCART позволяет добиться более высокого разрешения, чем «тюльпаны», но все равно не дотягивает до 720p.
Решение возможных проблем
Вы можете столкнуться с некоторыми проблемами при выполнении инструкций, и ниже мы рассмотрим самые распространенные из них.
Нет изображения с приставки
Самая распространенная проблема, которая может возникнуть при подключении приставки к телевизору.
Этапы устранения неисправности:
- В первую очередь проверьте качество соединения всех кабелей и/или переходников с портами — они должны плотно держаться в нужных разъемах.
- Проверить подключение другим способом: например, если не работают «тюльпаны», использовать HDMI или наоборот. Если совместимого оборудования нет в наличии, обратитесь к друзьям.
- Также проверьте техническую исправность как самого телевизора, так и PlayStation 3 — иногда эти устройства могут выходить из строя. Если выяснится, что вы столкнулись с поломкой, пострадавшее устройство проще всего будет отнести в сервисный центр или заменить.
Соединение работает, но качество изображения плохое
Если мы говорим о вариантах RCA/RGB, то с этим, увы, ничего не поделаешь — такие соединения рассчитаны на старые устройства с низким разрешением, поэтому на современных телевизорах лучше использовать HDMI.
Если именно на этом типе подключения наблюдаются проблемы, в большинстве случаев это означает, что используемый кабель некачественный, либо поврежден один из портов (часто оба вместе).
Внимательно осмотрите все элементы жгута — проблемный провод проще всего заменить, а вот с разъемами придется обращаться к специалистам.
Изображение есть, а звука нет
Следующая распространенная проблема, уже характерная для нестандартных вариантов подключения. Шаги устранения:
- В первую очередь проверьте настройки звука на телевизоре: нажмите кнопки увеличения громкости или зайдите в настройки телевизора и исправьте там соответствующие настройки.
- Также не помешает проверить конфигурацию самой PS3. В меню XMB выберите значок пункт «Настройки» и воспользуйтесь опцией «Настройки звука» . Далее перейдите в раздел «Настройки вывода звука» .
Выберите разъем, который вы используете с крестовиной, и нажмите Крест .
Нажмите «Крест» еще раз, чтобы применить настройки.
- Также не помешает проверить конфигурацию самой PS3. В меню XMB выберите значок пункт «Настройки» и воспользуйтесь опцией «Настройки звука» . Далее перейдите в раздел «Настройки вывода звука» .
- Если проблема все еще наблюдается, перезапустите консоль: нажмите кнопку питания и удерживайте до появления звуковых сигналов — оболочка перезапустится.
