Основные типы разъемов жестких дисков для ноутбуков

В современных ноутбуках используется несколько типов разъемов для подключения жестких дисков и твердотельных накопителей:

• SATA
• mSATA
• M.2
• USB (для внешних накопителей)

Каждый из этих интерфейсов имеет свои особенности, преимущества и ограничения. Рассмотрим их подробнее.

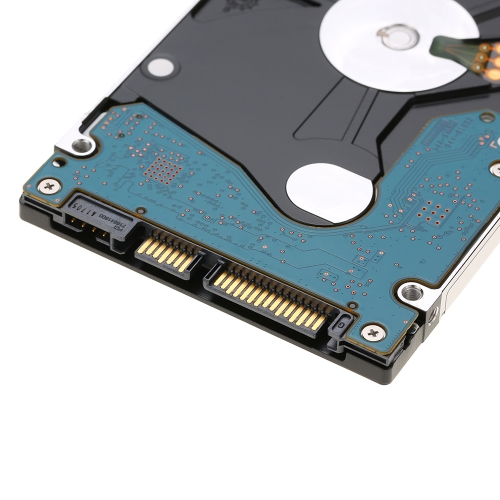

Разъем SATA в ноутбуках

SATA (Serial ATA) — самый распространенный интерфейс для подключения жестких дисков и SSD в современных ноутбуках. Он пришел на смену устаревшему IDE.

Основные характеристики SATA:

• Пропускная способность до 600 МБ/с (SATA III)
• Поддержка горячей замены
• Тонкий и удобный кабель
• Совместимость с HDD и SSD 2.5″

Существует 3 версии SATA с разной скоростью:

1. SATA I — 150 МБ/с
2. SATA II — 300 МБ/с
3. SATA III — 600 МБ/с

Большинство современных ноутбуков оснащены разъемами SATA III, обеспечивающими максимальную производительность.

Интерфейс mSATA для компактных ноутбуков

mSATA (mini-SATA) — уменьшенная версия SATA, разработанная специально для компактных ноутбуков и нетбуков. Основные особенности mSATA:

• Небольшой размер разъема
• Поддержка только SSD-накопителей
• Пропускная способность до 600 МБ/с (как у SATA III)
• Простота установки

mSATA позволяет значительно сэкономить место внутри корпуса ноутбука. Однако этот интерфейс постепенно вытесняется более современным M.2.

Разъем M.2 — современное решение для ноутбуков

M.2 — новейший интерфейс для подключения накопителей в ноутбуках. Он обладает рядом преимуществ:

• Компактный размер
• Высокая пропускная способность (до 32 Гб/с)
• Поддержка протоколов SATA и PCIe
• Возможность установки нескольких накопителей

Существует несколько форм-факторов M.2 с разной длиной: 2242, 2260, 2280 и др. Наиболее распространен вариант 2280 (80 мм в длину).

M.2 поддерживает два основных протокола:

1. SATA — скорость до 600 МБ/с
2. NVMe (PCIe) — скорость до 3500 МБ/с и выше

NVMe обеспечивает максимальную производительность, но такие накопители дороже.

USB для подключения внешних накопителей

USB — универсальный интерфейс для подключения внешних жестких дисков и SSD к ноутбуку. Его основные достоинства:

• Простота использования
• Поддержка горячего подключения
• Совместимость со всеми ноутбуками
• Возможность подключения нескольких накопителей

Наиболее актуальные версии USB для накопителей:

1. USB 3.0 — скорость до 5 Гбит/с
2. USB 3.1 — до 10 Гбит/с
3. USB 3.2 — до 20 Гбит/с

USB идеально подходит для резервного копирования и хранения данных, но уступает внутренним интерфейсам в скорости.

Как выбрать подходящий накопитель для апгрейда ноутбука

При выборе нового жесткого диска или SSD для ноутбука необходимо учитывать несколько факторов:

1. Тип разъема на материнской плате ноутбука
2. Размер отсека для накопителя
3. Желаемый объем хранилища
4. Требуемая производительность
5. Бюджет

Рекомендации по выбору:

• Для большинства современных ноутбуков оптимальным выбором будет SSD с интерфейсом SATA III или M.2 NVMe
• Если в ноутбуке есть только разъем mSATA, придется ограничиться SSD этого формата
• Для максимальной производительности выбирайте M.2 NVMe SSD
• При ограниченном бюджете подойдет обычный 2.5″ SATA SSD

Перед покупкой обязательно уточните совместимость накопителя с вашей моделью ноутбука.

Преимущества и недостатки разных типов разъемов

Каждый тип интерфейса имеет свои плюсы и минусы:

SATA

Преимущества:

• Широкая распространенность
• Совместимость с HDD и SSD
• Невысокая стоимость накопителей

Недостатки:

• Ограниченная скорость (до 600 МБ/с)
• Требует больше места в корпусе

mSATA

Преимущества:

• Компактный размер
• Простота установки

Недостатки:

• Устаревающий стандарт
• Ограниченный выбор накопителей

M.2

Преимущества:

• Высокая скорость (особенно NVMe)
• Компактность
• Поддержка разных протоколов

Недостатки:

• Высокая стоимость NVMe SSD
• Возможен перегрев при интенсивной работе

Перспективы развития интерфейсов для ноутбучных накопителей

Технологии хранения данных постоянно развиваются. Какие тенденции наблюдаются в сфере интерфейсов для ноутбучных накопителей?

• Постепенный отказ от SATA в пользу NVMe
• Увеличение пропускной способности PCIe
• Разработка новых протоколов с меньшими задержками
• Внедрение интерфейсов с поддержкой технологий искусственного интеллекта

Вероятно, в ближайшие годы мы увидим появление новых стандартов, которые обеспечат еще более высокую скорость работы и расширят функциональность накопителей для ноутбуков.

Как самостоятельно заменить жесткий диск в ноутбуке

Замена жесткого диска или установка SSD — отличный способ улучшить производительность ноутбука. Вот краткая инструкция по замене:

1. Отключите ноутбук от питания и извлеките аккумулятор
2. Найдите отсек для жесткого диска (обычно на нижней панели)
3. Открутите винты и снимите крышку отсека
4. Аккуратно отсоедините старый накопитель от разъема
5. Установите новый накопитель, соблюдая ориентацию
6. Закрепите накопитель и закройте крышку отсека
7. Установите операционную систему или клонируйте данные со старого диска

При возникновении сложностей обратитесь к инструкции по эксплуатации вашего ноутбука или в сервисный центр.

Расширение дискового пространства ноутбука: все о разъемах и интерфейсах

У ноутбука не так много возможностей увеличения производительности, как у настольного компьютера. Один из самых доступных способов – это наращивание объема постоянной памяти. Сделать этом можно при помощи замены или добавления жесткого диска или твердотельного накопителя.

Жесткий диск в ноутбуке

Жесткие диски для ноутбуков выполняются в форм-факторе 2,5 дюйма или просто 2,5». Для их подключения используется интерфейс SATA.

Современные ноутбуки оснащены преимущественно новейшим интерфейсом SATA III, который способен обеспечить скорость передачи данных до 6 Гб/с.

Ноутбуки прошлых лет могут иметь интерфейс SATA II, который обеспечивает пропускную способность до 3 Гб/с.

В отличие от твердотельных накопителей, сложностей и ошибок при подключении жестких дисков к ноутбуку быть не может. Пропускной способности обоих интерфейсов более чем достаточно, чтоб реализовать весь скоростной потенциал современных HDD.

Преимуществ жесткого диска перед твердотельным накопителем три:

• Приемлемая стоимость хранения единицы объема информации.
• Возможность частичного восстановления данных в случае поломки устройства.

Поэтому многие пользователи используют именно HDD в офисных ноутбуках и устройствах для домашнего применения.

Интерфейсы для подключения твердотельного накопителя

Твердотельные накопители для ноутбуков выпускаются в трех форм-факторах, каждому из них соответствует определенный интерфейс подключения:

SATA

Твердотельные накопители с интерфейсом подключения SATA выпускаются в форм-факторе 2,5» и полностью соответствуют формату и стандарту подключения жестких дисков. Поэтому в ноутбуке, оснащенном разъемом SATA, всегда можно заменить комплектный HDD на более быстрый SSD и наоборот.

Интерфейсы SATA II и III в конструктивном плане идентичны. Они оба оснащены семью контактами для передачи данных и пятнадцатью контактами питания. Все эти линии в ноутбуке совмещены в одну колодку.

А вот в скоростях передачи данных есть определенные отличия, которые следует учитывать. Так, для полной реализации скоростного потенциала твердотельного накопителя необходим именно разъем SATA III. SATA II станет «бутылочным горлышком», которое будет существенно ограничивать пропускную способность накопителя и сведет на нет все финансовые вложения в покупку скоростного SSD, если планируется работа и перемещение больших объемов информации.

Во многих современных ноутбуках комплектный накопитель и свободный слот для расширения размещаются под отдельной крышкой на нижней панели. Заменить HDD на SSD 2,5» или добавить дополнительный накопитель сможет даже новичок.

Преимущества SSD в форм-факторе 2,5»:

• Бюджетная стоимость по сравнению с другими форм-факторами SSD.
• Низкий уровень энергопотребления.
• Умеренный нагрев.

Твердотельный накопитель 2,5» – самый бюджетный и доступный способ не только расширить дисковое пространство ноутбука, но и значительно ускорить его.

mSATA

Твердотельные накопители mSATA – это модификация предыдущей версии. Различие заключается в форм-факторе: SSD mSATA не имеют корпуса и представляют собой ничем не защищенную микросхему на текстолите. Такое решение позволяет производителям ноутбуков существенно экономить внутреннее пространство.

Для подключения SSD mSATA используются логический интерфейс SATA, физически коннектор похож на M.2. Правила те-же: для обеспечения высоких скоростей, необходимо удостовериться, что интерфейс принадлежит третьему поколению, хотя можно подключить и во второй, но пропускная способность будет урезана.

А вот сама процедура апгрейда немного сложнее. Плату без обкладки довольно легко повредить, а для того, чтоб добраться до разъема в большинстве случаев, придется разобрать корпус ноутбука. Поэтому, если у вас нет опыта и навыков работы с электроникой, лучше обратитесь в сервисный центр.

М.2

Твердотельные накопители М. 2 – современное решение, которое обеспечивает максимальные скорости передачи данных.

SSD в форм-факторе M.2 представляют собой небольшие электронные платы без корпуса. Размерами они существенно отличаются от mSATA и выпускаются в нескольких вариантах: при одинаковой ширине пользовательских моделей 22 мм, длина может варьироваться от 30 до 110 мм.

Сейчас Твердотельные накопители M.2 выпускаются в двух форматах:

• с интерфейсом подключения SATA III, скоростные характеристики которого мы уже указали;
• с интерфейсом PCI-E со спецификацией NVMe, обеспечивающим максимальную производительность.

На втором варианте остановимся подробнее.

Скоростная шина PCI-E версии 2.0 оснащена двумя линиями и обеспечивает пропускную способность до 8 Гб/с.

Скоростная шина PCI-E версии 3.0 имеет 4 линии передачи информации и предоставляет скорость до 32 Гб/с.

Чтоб получить максимальные скорости и как следствие высокую производительность, необходимо удостовериться, что материнская плата ноутбука способна выполнить требования спецификации сверхскоростных накопителей М. 2 со скоростной шиной PCI-E версии 3.0. В противном случае мы опять-таки получим чрезмерный потенциал накопителя и зря потраченные деньги.

Кстати, через разъем М.2 в ноутбуке также могут быть подключены беспроводные технологии Wi-Fi и Bluetooth. Эти интерфейсы отмечены соответствующей маркировкой.

Внешние накопители

Если конструкция ноутбука не позволяет расширить постоянную память установкой дополнительного накопителя, всегда остается возможность использования внешних устройств. Это могут быть флешки и портативные жесткие диски с интерфейсом USB. На них удобно размещать домашние фотоархивы, коллекцию музыки и фильмотеку.

Как и в предыдущих случаях, скорость определяется поколением интерфейса ноутбука, который в свою очередь зависит от конфигурации материнской платы:

USB 2.0 обеспечивает до 480 Мб/с.

USB 3.0 предоставляет до 5 Гб/с.

USB 3.1 – 10 Гб/с.

USB 3. 2 Gen 2х2 – 20 Гб/с.

Таким образом, покупая новый накопитель для увеличения дискового пространства, следует изучить спецификацию ноутбука и интерфейсы подключения. Именно они определяют скорости работы устройства, а значить и возможный прирост производительности.

Какой разъем у жесткого диска ноутбука

Аксессуары для жестких дисков

Внешние жесткие диски и флешки

Гибридный (SSD+HDD)

Жесткие диски

Корпуса для жестких дисков

Жесткие диски SSD

Жесткий диск представляет собой запоминающее устройство, на котором компьютер хранит всю информацию: на нем хранятся файлы операционной системы, а также фильмы, книги, музыка и многое другое. В отличие от модуля оперативной памяти, он сохраняет информацию и после выключения компьютера. Если вы хотите купить жесткий диск, чтобы расширить хранилище данных, воспользуйтесь предложением интернет-магазина «В ноутбуке»: мы предлагает как классические магнитные жесткие диски, так и современные диски SSD, обеспечивающие надежное хранение информации.

Интерфейсы подключения жестких дисков — IDE, SATA и другие

Здравствуйте! В прошлой статье мы с вами в подробностях рассмотрели устройство жесткого диска, но я специально ничего не сказал про интерфейсы — то есть способы взаимодействия жесткого диска и остальных устройств компьютера, или если еще конкретней, способы взаимодействия (соединения) жесткого диска и материнской платы компьютера.

А почему не сказал? А потому что эта тема — достойна объема никак не меньшего целой статьи. Поэтому сегодня разберем во всех подробностях наиболее популярные на данный момент интерфейсы жесткого диска. Сразу оговорюсь, что статья или пост (кому как удобнее) в этот раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится совсем уж непонятно.

Понятие интерфейса жесткого диска компьютера

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами), интерфейс — способ взаимодействия устройств друг с другом и не только устройств. Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Ну а теперь самый «сок» сегодняшней статьи, поехали!

IDE — Integrated Drive Electronics

Аббревиатура IDE, несомненно, известна большинству пользователей персональных компьютеров. Стандарт интерфейса для подключения жестких дисков IDE был разработан известной фирмой, производящей жесткие диски – Western Digital. Преимуществом IDE по сравнению с другими существовавшими в то время интерфейсами, в частности, интерфейсом Small Computers System Interface, а также стандартом ST-506, было отсутствие необходимости устанавливать контроллер жесткого диска на материнскую плату. Стандарт IDE подразумевал установку контроллера привода на корпус самого накопителя, а на материнской плате оставался лишь хост-адаптер интерфейса для подключения приводов IDE.

Интерфейс IDE на материнской плате

Данное нововведение позволило улучшить параметры работы накопителя IDE благодаря тому, что сократилось расстояние между контроллером и самим накопителем. Кроме того, установка контроллера IDE внутрь корпуса жесткого диска позволила несколько упростить как материнские платы, так и производство самих винчестеров, поскольку технология давала свободу производителям в плане оптимальной организации логики работы накопителя.

Новая технология первоначально получила название Integrated Drive Electronics (Встроенная в накопитель электроника). Впоследствии был разработан описывающий ее стандарт, названный ATA. Это название происходит от последней части названия семейства компьютеров PC/AT посредством добавления слова Attachment.

Для подключения жесткого диска или другого устройства, например, накопителя для оптических дисков, поддерживающего технологию Integrated Drive Electronics, к материнской плате, используется специальный кабель IDE. Поскольку ATA относится к параллельным интерфейсам (поэтому его также называют Parallel ATA или PATA), то есть, интерфейсам, предусматривающим одновременную передачу данных по нескольким линиям, то его кабель данных имеет большое количество проводников (обычно 40, а в последних версиях протокола имелась возможность использовать 80-жильный кабель). Обычный кабель данных для данного стандарта имеет плоский и широкий вид, но встречаются и кабели круглого сечения. Кабель питания для накопителей Parallel ATA имеет 4-контактный разъем и подсоединен к блоку питания компьютера.

Ниже приведены примеры кабеля IDE и круглого шнура данных PATA:

Внешний вид интерфейсного кабеля: cлева — плоский, справа в круглой оплетке — PATA или IDE.

Благодаря сравнительной дешевизне накопителей Parallel ATA, простоте реализации интерфейса на материнской плате, а также простоте установки и конфигурации устройств PATA для пользователя, накопители типа Integrated Drive Electronics на длительное время вытеснили с рынка винчестеров для персональных компьютеров бюджетного уровня устройства других типов интерфейса.

Однако стандарт PATA имеет и ряд недостатков. Прежде всего, это ограничение по длине, которую может иметь кабель данных Parallel ATA – не более 0,5 м. Кроме того, параллельная организация интерфейса накладывает ряд ограничений на максимальную скорость передачи данных. Не поддерживает стандарт PATA и многие расширенные возможности, которые имеются у других типов интерфейсов, например, горячее подключение устройств.

Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)

Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи — является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. 3 (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

Следующий на очереди — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA — далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до 3 метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

SCSI — Small Computer System Interface

Интерфейс SCSI является одним из самых старых интерфейсов, разработанных для подключения накопителей в персональных компьютерах. Появился данный стандарт еще в начале 1980-х гг. Одним из его разработчиков был Алан Шугарт, также известный, как изобретатель дисководов для гибких дисков.

Внешний вид интерфейса SCSI на плате и кабеля подключения к нему

Стандарт SCSI (традиционно данная аббревиатура читается в русской транскрипции как «скази») первоначально предназначался для использования в персональных компьютерах, о чем свидетельствует даже само название формата – Small Computer System Interface, или системный интерфейс для небольших компьютеров. Однако так получилось, что накопители данного типа применялись в основном в персональных компьютерах топ-класса, а впоследствии и в серверах. Связано это было с тем, что, несмотря на удачную архитектуру и широкий набор команд, техническая реализация интерфейса была довольно сложна, и не подходила по стоимости для массовых ПК.

Тем не менее, данный стандарт обладал рядом возможностей, недоступных для прочих типов интерфейсов. Например, шнур для подключения устройств Small Computer System Interface может иметь максимальную длину в 12 м, а скорость передачи данных – 640 МБ/c.

Как и появившийся несколько позже интерфейс IDE, интерфейс SCSI является параллельным. Это означает, что в интерфейсе применяются шины, передающие информацию по нескольким проводникам. Данная особенность являлась одним из сдерживающих факторов для развития стандарта, и поэтому в качестве его замены был разработан более совершенный, последовательный стандарт SAS (от Serial Attached SCSI).

Разъемы на жестких дисках для компьютера: какие есть сейчас и какие бывают?

Приветствую, дорогие читатели моего блога! Развитие компьютерных технологий, позволяющих автоматизировать многие процессы и упрощающих жизнь человечества, имеют один неприятный побочный эффект. С внедрением новых решений иногда появляется новый стандарт – например, интерфейс или технология передачи данных.

Более того, если бы строго не регламентировались и не стандартизировались новые технологии, каждый производитель бы вводил аутентичные «прибамбасы», совместимые только с продукцией бренда.

Кстати, такое мы наблюдаем у компании Apple – любят последователи Стива Джобса изобрести очередной велосипед, не всегда уместный и никем кроме «яблочников» не используемый(хотя признаться, делают они уникальные вещи, не поспоришь).

Сегодня я расскажу, какие разъемы бывают на жестких дисках и с какими из них вам скорее всего придется иметь дело. Также рекомендую ознакомиться с публикацией о правильном выборе жесткого диска для компьютера. Начнем?

IDE и Molex

IDE – устаревший интерфейс, который тем не менее еще можно встретить на старых, но вполне работоспособных компьютерах. Да, они медленные, но обычно с возложенными на них функциями справляются.

Стандарт разработан в 1986 году американской компанией Western Digital. Впоследствии изменил название на ATA, а затем на PATA.

Интерфейс представляет собой длинный узкий слот на 39 контактов, который обычно маркировался синим цветом (как разъем на материнке, так и шлейф, однако не всегда). Также с помощью этого интерфейса подключались CD- и DVD-приводы.

Molex – интерфейс питания. Имеет прямоугольную форму с симметричными фасками и 4 контакта. Собственно, все: кроме шины данных и питания, никаких слотов на винчестере нет.

SATA и eSATA

Долгое время IDE занимал львиную долю рынка, однако был потеснен (а со временем вытеснен полностью) с появлением SATA. Интерфейс имеет три ревизии, которые отличаются только скоростью передачи данных и при этом взаимозаменяемы. Однако если подключить более новый жесткий диск к старой материнской плате, скорость передачи данных будет ограничена ее пропускной способностью.

Кроме возросшей скорости, у этого интерфейса есть еще одно преимущество: подключать его проще. Узкий слот имеет L‑образную форму, а шлейф гораздо легче впихнуть в гнездо, чем тот же IDE. Соответствует этому стандарту и интерфейс питания, которое также носит название SATA. Слот в этом случае имеет форму буквы Г и более широкий. Как он выглядит, можете посмотреть на главной картинке.

Существуют специальные переходники с Molex на SATA. Они остаются актуальными, так как производители блоков питания, особенно бюджетных, не всегда оснащают их интерфейсами SATA, но несколько «Молексов» там есть всегда. Также существуют адаптеры для подключения старых IDE-винчестеров к материнке с портами SATA – например, для переноса важных данных.

Попадаются материнки с обоими интерфейсами передачи данных, однако и цена у них соответствует(правда сказать их единицы).

«Параллельной веткой» можно назвать External SATA. Интерфейс похож габаритами, однако слот прямой, поэтому SATA и eSATA не взаимоподключаемы. По этому же кабелю подается и питание. Разработан стандарт для работы с большими объемами данных и поддерживает «горячую» замену жестких дисков. И встречается сейчас он крайне редко.

Этот интерфейс знаком каждому, кто хоть немного «дружит» с компьютерами. Причина такой популярности в том, что он универсален: к компу можно подключить хоть флешку, хоть игровой руль, хоть небольшой вентилятор.

Не обошли вниманием его и производители внешних жестких дисков – подавляющее большинство таких девайсов подключается именно посредством USB-кабеля. Возможно, существуют и внутренние винчестеры, которые подключаются аналогично, но я о них пока не слышал.

Преимуществом USB можно считать и то, что данные и питание подаются по одному кабелю. Сегодня актуальной считается ревизия 3.1.

Firewire — IEEE 1394

Сегодня достаточно часто можно встретить жесткие диски с интерфейсом Firewire. Хотя через интерфейс Firewire к компьютеру можно подключить любые типы периферийных устройств, и его нельзя назвать специализированным интерфейсом, предназначенным для подключения исключительно жестких дисков, тем не менее, Firewire имеет ряд особенностей, которые делают его чрезвычайно удобным для этой цели.

FireWire — IEEE 1394 — вид на ноутбуке

Интерфейс Firewire был разработан в середине 1990-х гг. Начало разработке положила небезызвестная фирма Apple, нуждавшаяся в собственной, отличной от USB, шине для подключения периферийного оборудования, прежде всего мультимедийного. Спецификация, описывающая работу шины Firewire, получила название IEEE 1394.

На сегодняшний день Firewire представляет собой один из наиболее часто используемых форматов высокоскоростной последовательной внешней шины. К основным особенностям стандарта можно отнести:

• Возможность горячего подключения устройств.
• Открытая архитектура шины.
• Гибкая топология подключения устройств.
• Меняющаяся в широких пределах скорость передачи данных – от 100 до 3200 Мбит/c.
• Возможность передачи данных между устройствами без участия компьютера.
• Возможность организации локальных сетей при помощи шины.
• Передача питания по шине.
• Большое количество подключаемых устройств (до 63).

Для подключения винчестеров (обычно посредством внешних корпусов для жестких дисков) через шину Firewire, как правило, используется специальный стандарт SBP-2, использующий набор команд протокола Small Computers System Interface. Существует возможность подключения устройств Firewire к обычному разъему USB, но для этого требуется специальный переходник.

Более подробно рассмотрена в статье стандарт IEEE 1394 — fireWire.

SCSI и SAS

SCSI Интерфейс, изначально разработанный для ПК. Со временем обрел применения и в других отраслях электроники. Скорость передачи данных приблизительно на уровне SATA II, то есть 300 Мб/с.

Получил логическое развитие в виде SAS, который лишен ряда недостатков предшественника и имеет обратную совместимость с САТА. Оба интерфейса передают данные и питание.

Технология, которая появилась относительно недавно, однако представляет интерес для сферы ІТ. Network Attached Storage – автономный компьютер с большим дисковым массивом, подключаемый к сети (обычно локальной) через Ethernet-кабель или Wi-Fi.

Любой компьютер, подключенный к этой же сети, может обращаться к такому хранилищу за информацией. Налицо не только удобный общий доступ к информации, но и ее безопасность – вплоть до того, что админ в случае форс-мажора отключает NAS от сети, пакует его в багажник автомобиля и скрывается в тумане.

eSATA — External SATA

Отдельно стоит упомянуть о казавшемся многообещающим в свое время, но так и не получившем широкого распространения формате eSATA (External SATA). Как можно догадаться из названия, eSATA представляет собой разновидность Serial ATA, предназначенную для подключения исключительно внешних накопителей. Стандарт eSATA предлагает для внешних устройств большую часть возможностей стандартного, т.е. внутреннего Serial ATA, в частности, одинаковую систему сигналов и команд и столь же высокую скорость.

Разъем eSATA на ноутбуке

Тем не менее, у eSATA есть и некоторые отличия от породившего его стандарта внутренней шины. В частности, eSATA поддерживает более длинный кабель данных (до 2 м), а также имеет более высокие требования к питанию накопителей. Кроме того, разъемы eSATA несколько отличаются от стандартных разъемов Serial ATA.

По сравнению с другими внешними шинами, такими, как USB и Firewire, eSATA, однако, имеет один существенный недостаток. Если эти шины позволяют осуществлять электропитание устройства через сам кабель шины, то накопитель eSATA требует специальные разъемы для питания. Поэтому, несмотря на сравнительно высокую скорость передачи данных, eSATA в настоящее время не пользуется большой популярностью в качестве интерфейса для подключения внешних накопителей.

Как определить какой интерфейс используется

Думаю, теперь вам вполне понятно, для чего именно какой разъем используется. Отдельно хочу акцентировать внимание на том, что в современных домашних компах почти всегда используется SATA. Если же вас терзают сомнения, и вы в раздумьях как узнать какой же на ПК у меня разъем, достаточно открыть крышку системника и посмотреть. Перечисленные интерфейсы, к счастью, совершенно непохожи внешне, поэтому спутать их трудно.

В качестве рекомендации могу посоветовать обратить внимание на винчестер Toshiba P300 1TB 7200rpm 64MB HDWD110UZSVA 3.5 SATA III. Также если вы собираетесь покупать жесткий диск, рекомендую почитать статьи «Производители жестких дисков: кто лучше или какую .

Спасибо за внимание и до следующих встреч! Не забываем оформлять подписку на обновления блога и делиться статьями в социальных сетях.

Урок #9. Интерфейс SATA

Следующим этапом развития интерфейстов жестких дисков стал интерфейс SATA (Serial ATA). Это последовательный интерфейс обмена данными с накопителями информации. Он появился на базе параллельного интерфейса ATA (IDE), о котором речь шла в прошлом видео и который после появления SATA был переименован в PATA (Parallel ATA). «Последовательность» и «параллельность» здесь обозначают принцип передачи данных.

Интерфейс SATA является одним из основных по сей день, правда со времени своего появления он претерпел ряд изменений и сейчас наиболее распространен интерфейс SATA 3. 0. До этого, соответственно, были SATA 1.0 и SATA 2.0. Отличаются они в первую очередь пропускной способностью, то есть скоростью передачи данных. Для SATA 1 это было 150 Мбайт/c, SATA 2.0 — 300 Мбайт/с, то SATA 3.0 — 600 Мбайт/с. Опять же это теоретическая пропускная способность. На практике скорость передачи данных ниже.

Для всех версий SATA кабель выглядит одинаково и устройства из более ранних версий SATA можно подключать к разъемам на материнской платы, поддерживающих более позднюю версию и наоборот. Это означает, что если у вас диск SATA 3.0, то вы его можете подключить к материнской плате с разъемом SATA 2.0, но в этом случае скорость передачи данных будет ограничиваться SATA 2.0, то есть скорость ограничивается самым «медленным» интерфейсом. Думаю, принцип понятен.

Кабель SATA можем иметь длину до 1 метра, что позволяет подключать устройства в больших корпусах. Кроме этого кабель более компактен и не занимает столько места в корпусе, как это было со шлейфом IDE. Разъемы также более простые и не требуют усилий при подключении или отключении устройства.

Кстати, принцип подключения/отключения такой же — подключаем интерфейсный кабель к устройству, затем подключаем кабель питания:

К материнской плате подключаем интерфейсный кабель также как и к устройству, причем на материнской плате SATA-разъемов может быть несколько и разных версий:

На фото мы видим материнскую плату с двумя группами SATA-разъемов — SATA 2.0 и SATA 3.0. У каждого разъема есть свой порядковый номер.

Одним из отличий интерфейсов IDE (PATA) и SATA стало то, что интерфейс SATA предусматривает «горячее отключение» устройства. Это означает, что можно отключать шлейф от жесткого диска при включенном компьютере, но, ВНИМАНИЕ, это лишь возможность! Для того, чтобы можно было отключать диск «на горячую» необходимо, чтобы был включен режим AHCI (Advanced Host Controller Interface). Этот режим включается в BIOS материнской платы и не все материнские платы его поддерживают. Кроме этого при переключении в режим AHCI на компьютере с уже установленной Windows могут возникнуть проблемы с загрузкой компьютера и появится синий экран смерти с ошибкой, указывающей на то, что невозможно обнаружить загрузочный диск. Чтобы такого не возникало необходимо перед переключением в режим AHCI установить в Windows специальный драйвер. Здесь речь идет о Windows 7 и старше. Более подробную информацию можно найти на официальном сайте — https://support.microsoft.com

В Windows 8 проблему можно решить загрузившись в безопасном режиме, после чего Windows установит дополнительные драйвера.

В общем, с моей точки зрения, слишком много заморочек и потенциальных проблем. Поэтому, если этот режим у вас в BIOS не активирован и вы не особо любите или умеете решать компьютерные проблемы, то оставьте все как есть. Если все же есть желание поэкспериментировать, то, сразу скажу, что не знаю, где в вашем BIOS или UEFI находится данная настройка. Материнские платы разные и BIOS с UEFI у разных моделей может отличаться значительно. Поищите самостоятельно раздел, посвященный конфигурированию SATA. Данную информацию можно найти в руководстве от материнской платы, которое в свою очередь можно скачать с официального сайта разработчика.

Еще режим AHCI позволяет включить встроенную очерёдность команд (NCQ — англ. Native Command Queuing — аппаратная установка очерёдности команд). Эта технология позволяет повысить быстродействие SATA-устройства.

Ну и если у вас завалялись IDE-жесткие диски от старого компьютера и вы бы хотели их использовать на новом, на материнской плате которого уже нет IDE-разъемов, то сделать это все же можно. Существуют переходники IDE-SATA, позволяющие подключать старые жесткие диски к разъему SATA:

Итак, SATA — это самый популярный интерфейс для подключения жестких дисков и твердотельных накопителей (SSD), устанавливаемых внутри компьютеров и ноутбуков. А для внешних жестких дисков самым популярным интерфейсом стал USB. И о нем речь пойдет в следующем видео.

SAS — Serial Attached SCSI

Так выглядит интерфейс SAS серверного диска

Serial Attached SCSI разрабатывался в усовершенствования достаточно старого интерфейса подключения жестких дисков Small Computers System Interface. Несмотря на то, что Serial Attached SCSI использует основные достоинства своего предшественника, тем не менее, у него есть немало преимуществ. Среди них стоит отметить следующие:

• Использование общей шины всеми устройствами.
• Последовательный протокол передачи данных, используемый SAS, позволяет задействовать меньшее количество сигнальных линий.
• Отсутствует необходимость в терминации шины.
• Практически неограниченное число подключаемых устройств.
• Более высокая пропускная способность (до 12 Гбит/c). В будущих реализациях протокола SAS предполагается поддерживать скорость обмена данными до 24 Гбит/c.
• Возможность подключения к контроллеру SAS накопителей с интерфейсом Serial ATA.

Как правило, системы Serial Attached SCSI строятся на основе нескольких компонентов. В число основных компонентов входят:

• Целевые устройства. В эту категорию включают собственно накопители или дисковые массивы.
• Инициаторы – микросхемы, предназначенные для генерации запросов к целевым устройствам.
• Система доставки данных – кабели, соединяющие целевые устройства и инициаторы

Разъемы Serial Attached SCSI могут иметь различную форму и размер, в зависимости от типа (внешний или внутренний) и от версий SAS. Ниже представлены внутренний разъем SFF-8482 и внешний разъем SFF-8644, разработанный для SAS-3:

Слева — внутренний разъём SAS SFF-8482; Справа — внешний разъём SAS SFF-8644 с кабелем.

Несколько примеров внешнего вида шнуров и переходников SAS: шнур HD-Mini SAS и шнур-переходник SAS-Serial ATA.

Слева — шнур HD Mini SAS; Справа — переходной шнур с SAS на Serial ATA

Как выбрать жесткий диск для ноутбука? (Часть 1 из 2)

Жесткий диск (или HDD) – это одна из наиболее важных комплектующих компонентов любого компьютера. Именно винчестер чаще всего теряет свою актуальность из-за стремительно растущих объемов информации. Например, если раньше любители кино сохраняли фильмы размером 700 мегабайт, то хватало и восьмидесятигигабайтового HDD, теперь же объем некоторых фильмов в HD качестве превышает 40 гигабайт, так что в итоге и терабайтового винчестера бывает не достаточно. То же и с другими файлами. Ну а поломка жесткого диска вообще может закончится трагедией, т.к. зачастую информация на винчестере имеет ценность куда большую, чем сам HDD или даже весь ноутбук.

Какой фирмы жесткий диск выбрать?

В настоящее время главными игроками на рынке являются Western Digital и Seagate. В отличие от других, продукция этих фирм зарекомендовала себя как наиболее надежная и качественная, моделей много, поэтому других не имеет смысла рассматривать вообще. Причем, большее доверие вызывает Western Digital из-за более объемной гарантии. Также они отличаются простотой выбора, так как все модели разделены на несколько групп по цветам их этикеток.

• Cover Blue — самая бюджетная и от этого не очень надежная серия. подойдут для повседневной работы, но не рекомендуются для хранения важных документов.
• Cover Green — малошумные, менее греющиеся и от этого медленные диски, подходящие для хранения данных.
• Cover Black — максимально производительные и надежные жесткие диски с двухядерными контроллерами.
• Cover Red — аналог черных, но отличаются еще более повышенной надежностью для хранения данных.

Как узнать какой SATA в ноутбуке

Жесткие и твердотельные диски могут работать в разных режимах, в зависимости от того, к какому интерфейсу материнской платы они подключены. Режимы работы именуются как SATA и от того, через какую версию работает устройство, зависит очень многое. Например, при режимах SATA II и SATA III, значительно отличается максимальная скорость, с которой может работать устройство. Причем разница может достигать показателя в полтора-два раза.

Способов проверить, в каком режиме на данный момент работает ваш жесткий диск, есть несколько. Рассмотрим все последовательно и в отдельности.

Разборка корпуса

Самый прямой вариант – это разобрать корпус ноутбука и проверить, к какому интерфейсу устройство подключено.

Для начала, проверьте, поддерживает ли материнская плата последнюю версию SATA. Это можно установить по наличию такой надписи.

Важно! Но тут есть одна проблема. Этот способ больше подходит для стационарных компьютеров, чем для ноутбуков. В разборке корпуса ноутбука необходимо соблюдать особую осторожность, чтобы не повредить микросхемы. Поэтому не каждый пользователь решается на такую операцию.

К счастью, справиться с поставленной задачей можно и не разбирая устройство. Достаточно использовать специальное программное обеспечение.

На заметку! Существует способ проверить подключение, не разбирая корпус и не используя посторонние программы. Найдите в сети характеристики вашего ноутбука и узнаете, поддерживают ли материнская плата и жесткий диск работу через SATA III. Но на этом можно закончить только в том случае, если один из компонентов SATA III не поддерживает. В обратном случае, мы все еще не знаем, через какой интерфейс идет подключение.

SATA — Serial ATA

Вид интерфейса SATA на материнской плате

Интерфейс SATA (Serial ATA), как можно догадаться из названия, является усовершенствованием ATA. Заключается это усовершенствование, прежде всего, в переделке традиционного параллельного ATA (Parallel ATA) в последовательный интерфейс. Однако этим отличия стандарта Serial ATA от традиционного не ограничиваются. Помимо изменения типа передачи данных с параллельного на последовательный, изменились также разъемы для передачи данных и электропитания.

Ниже приведен шнур данных SATA:

Шнур передачи данных для SATA интерфейса

Это позволило использовать шнур значительно большей длины и увеличить скорость передачи данных. Однако минусом стало то обстоятельство, что устройства PATA, которые до появления SATA присутствовали на рынке в огромных количествах, стало невозможно напрямую подключить в новые разъемы. Правда, большинство новых материнских плат все же имеют старые разъемы и поддерживают подключение старых устройств. Однако обратная операция – подключение накопителя нового типа к старой материнской плате обычно вызывает куда больше проблем. Для этой операции пользователю обычно требуется переходник Serial ATA to PATA. Переходник для кабеля питания обычно имеет сравнительно простую конструкцию.

Переходник питания Serial ATA to PATA:

Слева общий вид кабеля; Cправа укрупнено внешний вид коннекторов PATA и Serial ATA

Сложнее, однако, дело обстоит с таким устройством, как переходник для подключения устройства последовательного интерфейса в разъем для параллельного интерфейса. Обычно переходник такого типа выполнен в виде небольшой микросхемы.

Внешний вид универсального двунаправленного переходника между интерфейсами SATA — IDE

В настоящее время интерфейс Serial ATA практически вытеснил Parallel ATA, и накопители PATA можно встретить теперь в основном лишь в достаточно старых компьютерах. Еще одной особенностью нового стандарта, обеспечившей его широкую популярность, стала поддержка технологий NCQ и AHCI.

Вид переходника с IDE на SATA

О технологии NCQ можно рассказать чуть подробнее. Основное преимущество NCQ состоит в том, что она позволяет использовать идеи, которые давно были реализованы в протоколе SCSI. В частности, NCQ поддерживает систему упорядочивания операций чтения/записи, поступающих к нескольким накопителям, установленным в системе. Таким образом, NCQ способна значительно повысить производительность работы накопителей, в особенности массивов жестких дисков.

Вид переходника с SATA на IDE

Для использования NCQ необходима поддержка технологии со стороны жесткого диска, а также хост-адаптера материнской платы. Практически все адаптеры, поддерживающие AHCI, поддерживают и NCQ. Кроме того, NCQ поддерживают и некоторые старые проприетарные адаптеры. Также для работы NCQ требуется ее поддержка со стороны операционной системы.

Как определить SATA с помощью программ

Существует несколько программ, с помощью которых можно проверить характеристики и режим работы ноутбука. В том числе и жесткого диска. Например, следующие:

HWiNFO

Программа HWiNFO считается одной из лучших. На, то есть две причины:

• удобный и доступный интерфейс;
• самая подробная характеристика устройства.

Заметка! Есть у программы и недостаток – отсутствие русификатора. Однако она не сложная и в ней можно разобраться, даже не зная английского языка. Интерфейс понятен интуитивно.

Установка утилиты HWiNFO

1. Скачиваем программу с официального сайта разработчика.

На заметку! Можно изменить место хранения файла в системе, для этого нужно нажать кнопку «Browse» и выбрать другой путь.

Нажмите кнопку «Install».

Скорость работы жёстких дисков и накопителей

Для сравнения скорости работы приведу скриншот, сделанный в программе тестирования скорости накопителей CrystalDiskMark. Как видно, HDD опережает только по скорости последовательной записи — это когда вы записываете на диск один файл очень большого объема. Согласитесь, делается это крайне редко, поэтому преимущества SSD налицо.

Происходит это из-за отсутствия механических частей — в нем нет крутящейся головки и вообще никакой механики — считывание информации происходит только на электронном уровне с микросхем, что значительно быстрее. Из-за отсутствия механических частей также твердотельный диск абсолютно нешумный и его невозможно повредить при падении, в отличие от HDD.

Ваше мнение — WiFi вреден?

Да

23.55%

Нет

76.45%

Проголосовало: 16227

Недостатка же три — высокая стоимость, не такой большой срок службы и затруднительность восстановления с него данных при поломке. Это означает, что важные документы лучше все-таки хранить на традиционном жестком диске.

Поэтому при сборке производительного современного компьютера рекомендуется приобретать один SSD небольшого объема для установки на нем операционной системы и один жесткий диск (винт) большого объема для хранения остальной информации, например, Cover Red от Western Digital. Либо для экономии средств можно установить скоростной Cover Black небольшого объема для ОС и более медленный Cover Green большого объема для хранения документов.

Кстати, если вы все-таки решили остановить свой именно на SSD накопителе в качестве системного диска, то рекомендуется устанавливать на него систему не ниже Windows 7, так как во-первых, более старые не поддерживают этот тип тип накопителей, а во-вторых, в новых ОС оптимизирована работа с SSD для продления срока его службы.

Так как микросхемы SSD занимают меньше места (2.5″), часто в комплекте с ними идет переходник для установки в стандартный бокс для жесткого диска на корпусе ПК.

https://youtu.be/7CKy3qkhyc0

Hdd для ноутбука разъем в Украине. Цены на Hdd для ноутбука разъем на Prom.ua

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Часы SwissArmy BRW

На складе в г. Киев

Доставка по Украине

1 966 грн

1 433 грн

Купить

Интернет магазин BROWN

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Монокуляр 16×52 BRW

На складе в г. Киев

Доставка по Украине

2 262 грн

1 729 грн

Купить

Интернет магазин BROWN

Рюкзак городской SwissGear универсальный, для ноутбука, чехол от дождя, разъем USB и 3.5 jack Черный BRW

На складе в г. Киев

Доставка по Украине

1 671 грн

1 243 грн

Купить

Интернет магазин BROWN

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Фитнес браслет BRW

На складе в г. Киев

Доставка по Украине

1 966 грн

1 433 грн

Купить

Интернет магазин BROWN

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Бинокль 30×60 BRW

На складе в г. Киев

Доставка по Украине

2 064 грн

1 637 грн

Купить

Интернет магазин BROWN

2шт — Разъем межплатный ASUS X555 A555L Y583L X555LJ X555LP X555LD F555L — HDD Sound Board

На складе в г. Львов

Доставка по Украине

165 грн/пара

Купить

All Notebook Parts

2шт — Разъем межплатный ASUS X555, A555, K555 — HDD Sound Board

На складе в г. Львов

Доставка по Украине

165 грн

Купить

All Notebook Parts

2шт — Разъем межплатный ASUS VM590 Y583 R556 X554 F555 — HDD Sound Board

На складе в г. Львов

Доставка по Украине

165 грн/пара

Купить

All Notebook Parts

2шт — Разъем межплатный ASUS X554LJ X554LD X554L X554LA — HDD Sound Board

На складе в г. Львов

Доставка по Украине

165 грн/пара

Купить

All Notebook Parts

2шт — Разъем межплатный ASUS A555LB R556L R556LD — HDD Sound Board

На складе в г. Львов

Доставка по Украине

165 грн/пара

Купить

All Notebook Parts

Разъем межплатный HDD Sound Board для ноутбука ASUS A555 A555L A555LB F555L Y583L VM590 50pin — 2шт

На складе в г. Львов

Доставка по Украине

157 грн

Купить

TEKRAM

Разъем межплатный HDD Sound Board для ноутбука ASUS A555S A555SJ F555S 40pin — 2шт

На складе

Доставка по Украине

157 грн

Купить

TEKRAM

Разъем межплатный HDD Sound Board для ноутбука ASUS K555S K555SJ 40pin — 2шт

На складе

Доставка по Украине

157 грн

Купить

TEKRAM

Разъем межплатный HDD Sound Board для ноутбука ASUS X555U X555UA X555UJ X555Q X555QG 50pin — 2шт

На складе

Доставка по Украине

157 грн

Купить

TEKRAM

Разъем межплатный HDD Sound Board для ноутбука ASUS X556 X556U X556UA X556UB X556UJ X556UQ X556UR 60pin — 2шт

На складе

Доставка по Украине

157 грн

Купить

TEKRAM

Смотрите также

Optibay — HDD в разъем DVD ноутбука 12. 7мм

На складе в г. Полтава

Доставка по Украине

200 грн

Купить

Интернет магазин «E-To4Ka»

Optibay — HDD в разъем DVD ноутбука 9.5мм

На складе в г. Полтава

Доставка по Украине

204.70 грн

Купить

Интернет магазин «E-To4Ka»

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Часы SwissArmy LM

На складе в г. Киев

Доставка по Украине

1 925 грн

1 392 грн

Купить

Интернет магазин LIMESHOP

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Монокуляр 16×52 LM

На складе в г. Киев

Доставка по Украине

2 214 грн

1 681 грн

Купить

Интернет магазин LIMESHOP

Рюкзак городской SwissGear универсальный, для ноутбука, чехол от дождя, разъем USB и 3.5 jack Черный LM

На складе в г. Киев

Доставка по Украине

1 636 грн

1 208 грн

Купить

Интернет магазин LIMESHOP

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Фитнес браслет LM

На складе в г. Киев

Доставка по Украине

1 925 грн

1 392 грн

Купить

Интернет магазин LIMESHOP

Рюкзак городской SwissGear-Black для ноутбука, с чехлом от дождя, разъем USB и AUX + Бинокль 30×60 LM

На складе в г. Киев

Доставка по Украине

2 020 грн

1 593 грн

Купить

Интернет магазин LIMESHOP

N005 5.5×2.0mm Разъем гнездо коннектор для ноутбуков, внешних HDD, Марштутизаторов, модемов, Wi-fi роутеров

На складе в г. Черкассы

Доставка по Украине

15 грн

Купить

ФОП Боровской В.Г.

N007 5.5 x 1,65 mm Разъем гнездо для ноутбуков Acer, внешних HDD, Марштутизаторов, модемов, Wi-fi роутеров

На складе в г. Черкассы

Доставка по Украине

15 грн

Купить

ФОП Боровской В.Г.

N008 5.5 x 2.0mm Разъем гнездо для ноутбуков, внешних HDD, Марштутизаторов, модемов, Wi-fi роутеров

На складе в г. Черкассы

Доставка по Украине

15 грн

Купить

ФОП Боровской В.Г.

N009 5.5 x 2.5mm Разъем гнездо для ноутбуков, внешних HDD, Марштутизаторов, модемов, Wi-fi роутеров

На складе в г. Черкассы

Доставка по Украине

15 грн

Купить

ФОП Боровской В.Г.

U025 USB Разъем гнездо коннектор гніздо роз’єм для ноутбуков и материнских плат внешних HDD, автомагнитол ..

На складе в г. Черкассы

Доставка по Украине

10 грн

Купить

ФОП Боровской В.Г.

Дополнительная плата , Разъем HDD Asus A73S, K73S, X73S, K73E

Доставка по Украине

250 грн

Купить

best-comp

Плата з роз’ємом SATA для ноутбука Fujitsu Amilo XA 2528, XTB71HDD, Б/В

Доставка по Украине

65 грн

Купить

Zapara

Какие бывают разъемы жестких дисков?

Жёсткий диск – простая и маленькая «коробочка» с виду, хранящая огромные объёмы информации в компьютере любого современного пользователя.

Именно таковой она кажется снаружи: достаточно незамысловатой вещицей. Редко кто при записи, удалении, копировании и прочих действий с файлами различной важности задумывается о принципе взаимодействия жёсткого диска с компьютером. А если ещё точнее – непосредственно с самой материнской платой.

Как эти компоненты связаны в единую бесперебойную работу, каким образом устроен сам жесткий диск, какие разъемы подключения у него есть и для чего каждый из них предназначен – это ключевая информация о привычном для всех устройстве хранения данных.

Интерфейс HDD

Именно этим термином можно корректно называть взаимодействие жёсткого диска с материнской платой. Само же слово имеет гораздо более широкое значение. К примеру, интерфейс программы. В этом случае подразумевается та часть, которая обеспечивает способ взаимодействия человека с ПО (удобный «дружелюбный» дизайн).

Однако же интерфейс интерфейсу рознь. В случае с HDD и материнской платой он представляет не приятное графическое оформление для пользователя, а набор специальных линий и протоколов передачи данных. Друг к другу эти компоненты подключаются при помощи шлейфа – кабеля со входами на обоих концах. Они предназначены для соединения с портами на жёстком диске и материнской плате.

Иными же словами, весь интерфейс на этих устройствах – два кабеля. Один подключается в разъем питания жесткого диска с одного конца и к самому БП компьютера с другого. А второй из шлейфов соединяет HDD с материнской платой.

Как в былые времена подключали жёсткий диск – разъем IDE и другие пережитки прошлого

Самое начало, после которого появляются более совершенные интерфейсы HDD. Древний по нынешним меркам Integrated Drive Electronics появился на рынке примерно в 80-х годах прошлого столетия. IDE дословно в переводе означает «встроенный контроллер».

Будучи параллельным интерфейсом данных, его ещё принято называть ATA — Advanced Technology Attachment. Однако стоило со временем появиться новой технологии SATA и завоевать гигантскую популярность на рынке, как стандартный ATA был переименован в PATA (Parallel ATA) во избежание путаниц.

Крайне медленный и совсем уж сырой по своим техническим возможностям, этот интерфейс в годы своей популярности мог пропускать от 100 до 133 мегабайта в секунду. И то лишь в теории, т. к. в реальной практике эти показатели были ещё скромнее. Конечно же, более новые интерфейсы и разъемы жестких дисков покажут ощутимое отставание IDE от современных разработок.

Думаете, не стоит преуменьшать и привлекательных сторон? Старшие поколения наверняка помнят, что технические возможности PATA позволяли обслуживать сразу два HDD при помощи только одного шлейфа, подключаемого к материнской плате. Но пропускная способность линии в таком случае аналогично распределялась пополам. И это уже не упоминая ширины провода, так или иначе препятствующую своими габаритами потоку свежего воздуха от вентиляторов в системном блоке.

К нашему времени IDE уже закономерно устарел как в физическом, так и в моральном плане. И если до недавнего времени этот разъём встречался на материнских платах низшего и среднего ценового сегмента, то теперь сами производители не видят в нём какой-либо перспективы.

Всеобщий любимец SATA

На длительное время IDE стал наиболее массовым интерфейсом работы с накопителями информации. Но технологии передачи и обработки данных долго на месте не застаивались, предложив вскоре концептуально новое решение. Сейчас его можно встретить практически у любого владельца персонального компьютера. И название ему – SATA (Serial ATA).

Отличительные особенности этого интерфейса – параллельная передача данных, низкое энергопотребление (сравнительно с IDE), меньший нагрев комплектующих. За всю историю своей популярности SATA пережил развитие в три этапа ревизий:

1. SATA I – 150 мб/c.
2. SATA II – 300 мб/с.
3. SATA III – 600 мб/с.

К третьей ревизии также была разработана пара обновлений:

• 3.1 – более усовершенствованная пропускная способность, но всё так же ограниченная лимитом в 600 мб/с.
• 3.2 со спецификацией SATA Express – успешно реализованное слияние SATA и PCI-Express устройств, позволившее увеличить скорость чтения/записи интерфейса до 1969 мб/с. Грубо говоря, технология является «переходником», который переводит обычный режим SATA на более скоростной, которым и обладают линии PCI-разъёмов.

Реальные же показатели, разумеется, явно отличались от официально заявленных. В первую очередь это обуславливает избыточная пропускная способность интерфейса – многим современным накопителям те же 600 мб/с излишне, т. к. они изначально не разработаны для работы на такой скорости чтения/записи. Лишь с течением времени, когда рынок постепенно будет полниться высокоскоростными накопителями с невероятными для сегодняшнего дня показателями скорости работы, технический потенциал SATA будет задействован в полном объёме.

И наконец, были доработаны многие физические аспекты. SATA рассчитан на использование более длинных кабелей (1 метр против 46 сантиметров, которыми подключались жесткие диски с разъемом IDE) с гораздо компактными размерами и приятным внешним видом. Обеспечена поддержка «горячей замены» HDD – подключать/отсоединять их можно и без отключения питания компьютера (правда, предварительно всё же необходимо активировать режим AHCI в BIOS).

Возросло и удобство подключения шлейфа к разъёмам. При этом все версии интерфейса обратно совместимы друг с другом (жёсткий диск SATA III без проблем подключается к разъёмам SATA II на материнской плате, SATA I – к SATA II и т. д.). Единственный нюанс — максимальная скорость работы с данными будет ограничена наиболее «старым» звеном.

Обладатели старых устройств также не останутся в стороне – существующие переходники с PATA на SATA переменно спасут от более дорогостоящей покупки современного HDD или новой материнской платы.

External SATA

Но далеко не всегда стандартный жёсткий диск подходит под задачи пользователя. Бывает необходимость в хранении больших объёмов данных, которым требуется использование в разных местах и, соответственно, транспортировка. Для таких случаев, когда с одним накопителем приходится работать не только лишь дома, и разработаны внешние жёсткие диски. В связи со спецификой своего устройства, им требуется совсем другой интерфейс подключения.

Таковым является ещё разновидность SATA, созданной под разъемы внешних жестких дисков, с приставкой external. Физически этот интерфейс не совместим со стандартными SATA-портами, однако при этом обладает аналогичной пропускной способностью.

Присутствует поддержка «горячей замены» HDD, а длина самого кабеля увеличена до двух метров.

В изначальном варианте eSATA позволяет лишь обмениваться информацией, без подачи в соответствующий разъем внешнего жесткого диска необходимой электроэнергии. Этот недостаток, избавляющий от необходимости использования сразу двух шлейфов для подключения, был исправлен с приходом модификации Power eSATA, совместив в себе технологии eSATA (отвечает за передачу данных) с USB (отвечает за питание).

Универсальная последовательная шина

Фактически став наиболее распространённым стандартом последовательного интерфейса подключения цифровой техники, Universal Serial Bus в наши дни известен каждому.

Перенеся долгую историю постоянных крупных изменений, USB – это высокая скорость передачи данных, обеспечение электропитанием беспрецедентное множество периферийных устройств, а также простота и удобство в повседневном использовании.

Разрабатываемый такими компаниями, как Intel, Microsoft, Phillips и US Robotics, интерфейс стал воплощением сразу нескольких технических стремлений:

• Расширение функционала компьютеров. Стандартная периферия до появления USB была достаточно ограничена в разнообразии и под каждый тип требовался отдельный порт (PS/2, порт для подключения джойстика, SCSI и т. д.). С приходом USB задумывалось, что он и станет единой универсальной заменой, существенно упростив взаимодействие устройств с компьютером. Более того, предполагалось также этой новой для своего времени разработкой стимулировать появление нетрадиционных периферийных устройств.
• Обеспечить подключение мобильных телефонов к компьютерам. Распространяющая в те годы тенденция перехода мобильных сетей на цифровую передачу голоса выявила, что ни одни из разработанных тогда интерфейсов не мог обеспечить передачу данных и речи с телефона.
• Изобретение комфортного принципа «подключи и играй», пригодные для «горячего подключения».

Как и в случае с подавляющим большинством цифровой техники, USB-разъем для жесткого диска за долгое время стал полностью привычным для нас явлением. Однако в разные года своего развития этот интерфейс всегда демонстрировал новые вершины скоростных показателей чтения/записи информации.

Версия USB	Описание	Пропускная способность
USB 1.0	Первый релизный вариант интерфейса после нескольких предварительных версий. Выпущен 15 января 1996 года.	Режим Low-Speed: 1.5 Мбит/с Режим Full-Speed: 12 Мбит/с
USB 1.1	Доработка версии 1.0, исправляющая множество её проблем и ошибок. Выпущенная в сентябре 1998 года, впервые получила массовую популярность.
USB 2. 0	Выпущенная в апреле 2000 года, вторая версия интерфейса располагает новым более скоростным режимом работы High-Speed.	Режим Low-Speed: 1.5 Мбит/с Режим Full-Speed: 12 Мбит/с Режим High-Speed: 25-480 Мбит/с
USB 3.0	Новейшее поколение USB, получившее не только обновлённые показатели пропускной способности, но и выпускаемая в синем/красном цвете. Дата появления – 2008 год.	До 600 Мбайт в секунду
USB 3.1	Дальнейшая разработка третьей ревизии, вышедшая в свет 31 июля 2013 года. Делится на две модификации, которые могут обеспечить любой жёсткий диск с USB-разъёмом максимальной скорость до 10 Гбит в секунду.	USB 3.1 Gen 1 – до 5 Гбит/с USB 3.1 Gen 2 – до 10 Гбит/с

Помимо этой спецификации, различные версии USB реализованы и под разные типы устройств. Среди разновидностей кабелей и разъёмов этого интерфейса выделяют:

USB 2.0	Стандартный	Mini	Micro
Тип А
Тип В

USB 3.0 уже мог предложить ещё один новый тип – С. Кабели этого типа симметричны и вставляются в соответствующее устройство с любой стороны.

С другой стороны, третья ревизия уже не предусматривает Mini и Micro «подвиды» кабелей для типа А.

Альтернативный FireWire

При всей своей популярности, eSATA и USB – ещё не все варианты того, как подключить разъем внешнего жесткого диска к компьютеру.

FireWire – чуть менее известный в народных массах высокоскоростной интерфейс. Обеспечивает последовательное подключение внешних устройств, в поддерживаемое число которых также входит и HDD.

Его свойство изохронной передачи данных главным образом нашло своё применение в мультимедийной технике (видеокамеры, DVD-проигрыватели, цифровая звуковая аппаратура). Жёсткие диски им подключают гораздо реже, отдавая предпочтение SATA или более совершенному USB-интерфейсу.

Свои современные технические показатели эта технология приобретала постепенно. Так, исходная версия FireWire 400 (1394a) была быстрее своего тогдашнего главного конкурента USB 1.0 – 400 мегабит в секунду против 12. Максимально допустимая длина кабеля – 4.5 метра.

Приход USB 2.0 оставил соперника позади, позволяя обменивать данные со скоростью 480 мегабит в секунду. Однако с выходом нового стандарта FireWire 800 (1394b), позволявший передавать 800 мегабит в секунду с максимальной длинной кабеля в 100 метров, USB 2.0 на рынке была менее востребована. Это спровоцировало разработку третьей версии последовательной универсальной шины, расширившей потолок обмена данных до 5 гбит/с.

Кроме этого, отличительной особенностью FireWire является децентрализованность. Передача информации через USB-интерфейс обязательно требует наличие ПК. FireWire же позволяет обмениваться данными между устройствами без обязательного привлечения компьютера к процессу.

Thunderbolt

Своё видение того, какой разъем жесткого диска должен в будущем стать безоговорочным стандартом, показала компания Intel совместно с Apple, представив миру интерфейс Thunderbolt (или, согласно его старому кодовому названию, Light Peak).

Построенная на архитектурах PCI-E и DisplayPort, эта разработка позволяет передавать данные, видео, аудио и электроэнергию через один порт с по-настоящему впечатляющей скоростью – до 10 Гб/с. В реальных тестах этот показатель был чуть скромнее и доходил максимум до 8 Гб/с. Тем не менее даже так Thunderbolt обогнал свои ближайшие аналоги FireWire 800 и USB 3.0, не говоря уже и о eSATA.

Но столь же массового распространения эта перспективная идея единого порта и коннектора пока что не получила. Хотя некоторыми производителями сегодня успешно встраиваются разъемы внешних жестких дисков, интерфейс Thunderbolt. С другой стороны, цена за технические возможности технологии тоже сравнительно немалая, поэтому и встречается эта разработка в основном среди дорогостоящих устройств.

Совместимость с USB и FireWire можно обеспечить при помощи соответствующих переходников. Такой подход не сделает их более быстрыми в плане передачи данных, т. к. пропускная способность обоих интерфейсов всё равно останется неизменной. Преимущество здесь только одно – Thunderbolt не будет ограничивающим звеном при подобном подключении, позволив задействовать все технические возможности USB и FireWire.

SCSI и SAS — то, о чём слышали далеко не все

Ещё один параллельный интерфейс подключения периферийных устройств, сместивший в один момент акцент своего развития с настольных компьютеров на более широкий спектр техники.

«Small Computer System Interface» был разработан чуть ранее SATA II. К моменту выхода последнего, оба интерфейса по своим свойствам были практически идентичными друг другу, способные обеспечить разъем подключения жесткого диска стабильной работой с компьютеров. Однако SCSI использовал в работе общую шину, из-за чего с контроллером могло работать лишь одно из подключённых устройств.

Дальнейшая доработка технологии, которая приобрела новое название SAS (Serial Attached SCSI), уже была лишена своего прежнего недостатка. SAS обеспечивает подключение устройств с набором управляемых команд SCSI по физическому интерфейсу, который аналогичен тому же SATA. Однако более широкие возможности позволяют подключать не только лишь разъемы жестких дисков, но и многую другую периферию (принтеры, сканеры и т. д.).

Поддерживается «горячая замена» устройств, расширители шины с возможностью одновременного подключения нескольких SAS-устройств к одному порту, а также предусмотрена обратная совместимость с SATA.

Перспективы NAS

Интереснейший способ работы с большими объёмами данных, стремительно набирающий популярность в кругах современных пользователей.

Network Attached Storage или же сокращённо NAS представляют собой отдельный компьютер с некоторым дисковым массивом, который подключен к сети (зачастую к локальной) и обеспечивает хранение и передачу данных среди других подключённых компьютеров.

Выполняя роль сетевого хранилища, к другим устройствам этот мини-сервер подключается по обыкновенному Ethernet-кабелю. Дальнейший доступ к его настройкам осуществляется через любой браузер с подключением к сетевому адресу NAS. Имеющиеся данные на нём можно использовать как по Ethernet-кабелю, так и при помощи Wi-Fi.

Эта технология позволяет обеспечить достаточно надёжный уровень хранения информации и предоставлять к ней удобный лёгкий доступ для доверенных лиц.

Особенности подключения жёстких дисков к ноутбукам

Принцип работы HDD со стационарным компьютером предельно прост и понятен каждому – в большинстве случаев требуется соответствующим кабелем соединить разъемы питания жесткого диска с блоком питания и аналогичным образом подключить устройство к материнской плате. При использовании внешних накопителей можно вообще обойтись всего одним шлейфом (Power eSATA, Thunderbolt).

Но как правильно использовать разъемы жестких дисков ноутбуков? Ведь иная конструкция обязывает учитывать и несколько иные нюансы.

Во-первых, для подключения накопителей информации прямиком «внутрь» самого устройства следует учитывать то, что форм-фактор HDD должен быть обозначен как 2.5”

Во-вторых, в ноутбуке жесткий диск подсоединяется к материнской плате напрямую. Без каких-либо дополнительных кабелей. Достаточно просто открутить на дне предварительно выключенного ноутбука крышку для HDD. Она имеет прямоугольный вид и обычно крепится парой болтов. Именно в ту ёмкость и нужно помещать устройство хранения.

Все разъемы жестких дисков ноутбуков абсолютно идентичны своим более крупным «собратьям», предназначенных для ПК.

Ещё один вариант подключения – воспользоваться переходником. К примеру, накопитель SATA III можно подключить к USB-портам, установленным на ноутбуке, при помощи переходного устройства SATA-USB (на рынке представлено огромное множество подобных устройств для самых разных интерфейсов).

Достаточно лишь подсоединить HDD к переходнику. Его, в свою очередь, подключить к розетке 220В для подачи электропитания. И уже кабелем USB соединить всю эту конструкцию с ноутбуком, после чего жесткий диск будет отображаться при работе как ещё один раздел.

Провод от жесткого диска к ноутбуку: кабель для винчестера USB

Содержание

• Как подключить жесткий диск к ноутбуку
• Понятие интерфейса жесткого диска компьютера
• Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)
• Устранение неполадок при подключении диска

Как подключить жесткий диск к ноутбуку

Жесткие диски бывают двух видов – внутренний и внешний (по типу USB-флешки). Подключаются жесткие диски через интерфейс IDE, который используется на всех старых моделях жестких дисков. Или же – SATA, у которого намного заужен и разъем, и ширина шлейфа.

1 При подключении жесткого диска к ноутбуку следует помнить, что не все современные ноутбуки имеют внешние разъемы для данного подключения. Тогда подключение можно выполнить с помощью интерфейса USB. Но для этих целей необходим специализированный переходник SATA/IDE на USB вход. Такой переходник можно встретить в комплекте с блоком питания винчестера. Блок требуется по причине нехватки питания от USB-интерфейса.

2 При подключении жесткого диска через переходник нужно быть предельно осторожным, чтобы ненароком не повредить жесткий диск, когда он будет лежать рядом с ноутбуком. Производители компьютерной оргтехники выпускают специальные карманы для жестких дисков с необходимыми встроенными адаптерами. Такой карман служит своеобразным защитным чехлом для HDD.

3 Разъемы контейнера следует подключить к жесткому диску, установив HDD в карман контейнера. Затем к USB входу ноутбука подключается соединительный кабель и при необходимости внешнее питание к контейнеру.

4 Жесткий диск, как правило, подключается при выключенном ноутбуке. После включения ноутбука жесткий диск автоматически начнет отображаться в проводнике операционной системы ноутбука. В противном случае необходима установка драйверов с диска, идущего в комплекте, или скачанных с сайта изготовителя контейнера.

5 Такой способ подключения жесткого диска ничем не отличается от подключения любого другого USB-носителя. Однако существует строгое правило при этом. Во избежание необратимых повреждений HDD, нельзя отключать питание при работающем диске. Также нужно использовать безопасное извлечение устройства после работы с жестким диском, перед отключением его от ноутбука.

Если вам приходится часто переносить информацию с жесткого диска компьютера на ноутбук или, наоборот, то следует приобрести специальный переносной HDD. Такой вид жесткий дисков имеет USB кабель для подключения, защищен от внешних повреждений прочным корпусом и используется специально как переносной накопитель.Страница товара в магазине / Купоны LightInTheBox
Цена: $2.99
Поиск товара в других магазинах Китая
Столкнулся с проблемой, что новый жесткий диск USB 3.0 не определяется на старых компьютерах с USB 2. 0 или на новых с USB 3.0, но при использовании кабелей-удлинителей, по причине нехватки питания. Проблему решил этот Y-кабель USB 3.0.
Кабель пришел в запаянном прозрачном пакетике без указания бренда.
В магазине кабель называется так:
USB 3.0 A Type Male to Micro USB 3.0 + USB 2.0 Male Cable (0.5M)Кабель представляет собой micro-USB 3.0 кабель тип B с одной стороны, с другой USB 3.0 тип A и параллельный ему кусок кабеля USB 2.0 A для дополнительного питания. Все разъемы типа «папа» с золотистыми контактами внутри.

На основном кабеле есть надписи:

USB 3.0 Cable E119932-T AWM 20276 80°C 30V VW-1 COPARTNER
На кабеле доп. питания:
2*AWG VW-1 80°C 300V STONE
Вместо * должна быть интересная цифра, которая скрыта внешней «оплеткой» около разъема и увидеть ее, не разрезав оплетку, не получится. Хотя в данном случае ее знать и не обязательно, т.к. этот кабель способен запитать любое устройство.
По кабелю USB 3.0 передаются данные и питание, а по дополнительному USB 2. 0 — только питание. Если питания от одного порта хватает, то это дополнительный кабель можно не подключать.
Все разъемы помечены логотипом, соответствующим версии USB, также разъем USB 3.0 A внутри синий, а USB 2.0 — черный. Очень удобно. Качество изготовления разъемов, пластика оплетки отличное.

Длина основного USB 3.0 кабеля (с разъемами): 52 см.
Длина дополнительного кабеля питания: 31 см.
Основной кабель очень толстый — 6 мм толщиной, дополнительный — 3 мм. Толщина кабеля не меньше, чем у родного кабеля от жесткого диска Transcend.
Кабель был проверен в нескольких местах, где комплектный кабель от жесткого диска не позволял диску работать от одного порта. Жесткий диск подключался к ноутбуку с USB 2.0 и к компьютеру с USB 3.0, но через удлинительные кабели длиной 1.8 м. Во всех случаях диск запустился и стабильно работал.
Кабель качественный, можно смело брать. Кому нужен кабель длиннее, то есть USB 3.0 Y-Cable длиной 1.5 м по той же цене.
Доставка в магазине платная, зависит от веса, но на нее постоянно действуют скидки до 90%, в момент покупки доставка обошлась в $0. 34 (с трек-номером). Сам кабель за время доставки подешевел на $2, я брал его еще за $5. Но в том же AliExpress цены были не ниже.
Сейчас можно обратить внимание на Y-кабель USB 3.0 micro-USB от компании UGREEN, которая производите очень качественные кабели, доступны 3 варианта длины от 50 см до 1.5 м.

Понятие интерфейса жесткого диска компьютера

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами), интерфейс — способ взаимодействия устройств друг с другом и не только устройств. Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Ну а теперь самый «сок» сегодняшней статьи, поехали!

Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)

Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи — является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. 3 (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

Следующий на очереди — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA — далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до 3 метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» — контроллер (материнская плата), тип «B» — подключаемое устройство.

USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», одновременное соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).

Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов — это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали — все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

SCSI (Small Computer System Interface) — параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).

Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать — ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS — лишен этого недостатка.

Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD — NAS (Network Attached Storage). В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Думаю, это все на сегодня. Надеюсь вам понравился материал, предлагаю подписаться на обновления блога, чтобы ничего не пропустить (форма в верхнем правом углу) и встретимся с вами уже в следующих статьях блога.

Сейчас почти у каждого человека дома имеется компьютер. Он может предназначаться только для работы, и на нем хранятся важные текстовые документы, презентации, таблицы и т. д. Либо компьютеру предоставлена роль быть центром для досуга и развлечений, в памяти которого сохранены преимущественно мультимедийные файлы (фотографии, видео, аудиозаписи). Каким бы ни был вместительным основной жесткий диск Вашего компьютера, все равно однажды его память может закончиться. И следует помнить о том, что не существует полностью безотказных и долговечных устройств вообще. Поэтому следует подстраховаться и хранить самые важные личные данные в каком-либо отдельном месте.
Что использовать: внешний жесткий диск или флэшку?

В качестве резервного хранилища Ваших данных может использоваться USB Flash-накопитель. Флэшки обладают компактными размерами, почти всегда под рукой и их легко подключить к любому устройству, имеющему USB-порты. Но как правило скорость чтения и записи на таких устройствах не слишком высока, а с увеличением объема памяти флэшки, которого все равно может оказаться недостаточно, резко возрастает ее цена. Поэтому в качестве хорошей альтернативы можно подключить внешний жесткий диск. Как это сделать мы рассказываем по-русски.

Устранение неполадок при подключении диска

Итак мы выяснили, что для подключения к компьютеру переносного HDD может понадобиться сразу два выхода. Поэтому следует вначале убедиться, что на Вашем компьютере, ноутбуке или телевизоре они имеются и свободны. Работоспособность винчестера при включении только кабеля, отвечающего за передачу данных, производители не гарантируют. Если при включении Y-кабеля (передача данных) Вы не услышали характерный шум электродвигателя винчестера, а на компьютере не запустилась программа автоматической установки нового оборудования, то следует задействовать второй кабель, который питает внешний жесткий диск.

В интернете на различных форумах часто задают вопросы о том, что делать, если внешний винчестер не распознается системой. Проблема с драйвером устройства может оказаться причиной. Устраняют такую проблему нажатием мыши на значке «Этот Компьютер», в контекстном меню выбрать пункт «свойства». В открывшемся окне выбрать вкладку «Диспетчер устройств» и найти в списке дисковых устройств свой переносной HDD. Теперь нужно нажать правой кнопкой мыши по Вашему устройству и выбрать пункт меню «Обновить драйвер». В случае неудачи, когда устройство все равно отказывается работать, нужно произвести удаление данного драйвера и выполнить перезагрузку операционной системы.

Еще одной из причин отсутствия нового диска в списке дисковых устройств Вашего компьютера может быть ошибочное присвоение буквенного обозначения диска. Система могла задать имя, которое использует другой жесткий диск или иное устройство. Чтобы устранить причину нужно запустить программу «Управление компьютером», на вкладке «Запоминающие устройства» выбрать «Управление дисками». В списке дисковых накопителей найти свой HDD и присвоить новую букву в качестве имени диска, которая является свободной. После смены имени Ваш переносной винчестер теперь должен быть виден компьютеру. Для переносных HDD также характерны проблемы, которые возникают, если подключить USB-Flash. Поэтому, в случае надобности, можно обратиться к советам по устранению неполадок при подключении к компьютеру флэш-накопителей.

Если, учитывая вышесказанное, все-таки не удается подключить HDD к компьютеру, то существует вероятность физического повреждения. Для проверки нужно подключить питающий кабель устройства. Если не слышно вращение диска внутри винчестера, вероятнее всего проблема с электродвигателем или электроникой. Постоянная проверка винчестера, связанная с его включением/выключением может усугубить поломку. Следует отнести внешний HDD в сервисный центр, поскольку самостоятельно устранить неисправности такого рода вряд ли удастся.

Жесткий диск для ноутбука разъемы

Жёсткий диск – простая и маленькая «коробочка» с виду, хранящая огромные объёмы информации в компьютере любого современного пользователя.

Именно таковой она кажется снаружи: достаточно незамысловатой вещицей. Редко кто при записи, удалении, копировании и прочих действий с файлами различной важности задумывается о принципе взаимодействия жёсткого диска с компьютером. А если ещё точнее – непосредственно с самой материнской платой.

Как эти компоненты связаны в единую бесперебойную работу, каким образом устроен сам жесткий диск, какие разъемы подключения у него есть и для чего каждый из них предназначен – это ключевая информация о привычном для всех устройстве хранения данных.

Интерфейс HDD

Именно этим термином можно корректно называть взаимодействие жёсткого диска с материнской платой. Само же слово имеет гораздо более широкое значение. К примеру, интерфейс программы. В этом случае подразумевается та часть, которая обеспечивает способ взаимодействия человека с ПО (удобный «дружелюбный» дизайн).

Однако же интерфейс интерфейсу рознь. В случае с HDD и материнской платой он представляет не приятное графическое оформление для пользователя, а набор специальных линий и протоколов передачи данных. Друг к другу эти компоненты подключаются при помощи шлейфа – кабеля со входами на обоих концах. Они предназначены для соединения с портами на жёстком диске и материнской плате.

Иными же словами, весь интерфейс на этих устройствах – два кабеля. Один подключается в разъем питания жесткого диска с одного конца и к самому БП компьютера с другого. А второй из шлейфов соединяет HDD с материнской платой.

Как в былые времена подключали жёсткий диск – разъем IDE и другие пережитки прошлого

Самое начало, после которого появляются более совершенные интерфейсы HDD. Древний по нынешним меркам Integrated Drive Electronics появился на рынке примерно в 80-х годах прошлого столетия. IDE дословно в переводе означает «встроенный контроллер».

Будучи параллельным интерфейсом данных, его ещё принято называть ATA – Advanced Technology Attachment. Однако стоило со временем появиться новой технологии SATA и завоевать гигантскую популярность на рынке, как стандартный ATA был переименован в PATA (Parallel ATA) во избежание путаниц.

Крайне медленный и совсем уж сырой по своим техническим возможностям, этот интерфейс в годы своей популярности мог пропускать от 100 до 133 мегабайта в секунду. И то лишь в теории, т. к. в реальной практике эти показатели были ещё скромнее. Конечно же, более новые интерфейсы и разъемы жестких дисков покажут ощутимое отставание IDE от современных разработок.

Думаете, не стоит преуменьшать и привлекательных сторон? Старшие поколения наверняка помнят, что технические возможности PATA позволяли обслуживать сразу два HDD при помощи только одного шлейфа, подключаемого к материнской плате. Но пропускная способность линии в таком случае аналогично распределялась пополам. И это уже не упоминая ширины провода, так или иначе препятствующую своими габаритами потоку свежего воздуха от вентиляторов в системном блоке.

К нашему времени IDE уже закономерно устарел как в физическом, так и в моральном плане. И если до недавнего времени этот разъём встречался на материнских платах низшего и среднего ценового сегмента, то теперь сами производители не видят в нём какой-либо перспективы.

Всеобщий любимец SATA

На длительное время IDE стал наиболее массовым интерфейсом работы с накопителями информации. Но технологии передачи и обработки данных долго на месте не застаивались, предложив вскоре концептуально новое решение. Сейчас его можно встретить практически у любого владельца персонального компьютера. И название ему – SATA (Serial ATA).

Отличительные особенности этого интерфейса – параллельная передача данных, низкое энергопотребление (сравнительно с IDE), меньший нагрев комплектующих. За всю историю своей популярности SATA пережил развитие в три этапа ревизий:

1. SATA I – 150 мб/c.
2. SATA II – 300 мб/с.
3. SATA III – 600 мб/с.

К третьей ревизии также была разработана пара обновлений:

• 3.1 – более усовершенствованная пропускная способность, но всё так же ограниченная лимитом в 600 мб/с.
• 3.2 со спецификацией SATA Express – успешно реализованное слияние SATA и PCI-Express устройств, позволившее увеличить скорость чтения/записи интерфейса до 1969 мб/с. Грубо говоря, технология является «переходником», который переводит обычный режим SATA на более скоростной, которым и обладают линии PCI-разъёмов.

Реальные же показатели, разумеется, явно отличались от официально заявленных. В первую очередь это обуславливает избыточная пропускная способность интерфейса – многим современным накопителям те же 600 мб/с излишне, т. к. они изначально не разработаны для работы на такой скорости чтения/записи. Лишь с течением времени, когда рынок постепенно будет полниться высокоскоростными накопителями с невероятными для сегодняшнего дня показателями скорости работы, технический потенциал SATA будет задействован в полном объёме.

И наконец, были доработаны многие физические аспекты. SATA рассчитан на использование более длинных кабелей (1 метр против 46 сантиметров, которыми подключались жесткие диски с разъемом IDE) с гораздо компактными размерами и приятным внешним видом. Обеспечена поддержка «горячей замены» HDD – подключать/отсоединять их можно и без отключения питания компьютера (правда, предварительно всё же необходимо активировать режим AHCI в BIOS).

Возросло и удобство подключения шлейфа к разъёмам. При этом все версии интерфейса обратно совместимы друг с другом (жёсткий диск SATA III без проблем подключается к разъёмам SATA II на материнской плате, SATA I – к SATA II и т. д.). Единственный нюанс – максимальная скорость работы с данными будет ограничена наиболее «старым» звеном.

Обладатели старых устройств также не останутся в стороне – существующие переходники с PATA на SATA переменно спасут от более дорогостоящей покупки современного HDD или новой материнской платы.

External SATA

Но далеко не всегда стандартный жёсткий диск подходит под задачи пользователя. Бывает необходимость в хранении больших объёмов данных, которым требуется использование в разных местах и, соответственно, транспортировка. Для таких случаев, когда с одним накопителем приходится работать не только лишь дома, и разработаны внешние жёсткие диски. В связи со спецификой своего устройства, им требуется совсем другой интерфейс подключения.

Таковым является ещё разновидность SATA, созданной под разъемы внешних жестких дисков, с приставкой external. Физически этот интерфейс не совместим со стандартными SATA-портами, однако при этом обладает аналогичной пропускной способностью.

Присутствует поддержка «горячей замены» HDD, а длина самого кабеля увеличена до двух метров.

В изначальном варианте eSATA позволяет лишь обмениваться информацией, без подачи в соответствующий разъем внешнего жесткого диска необходимой электроэнергии. Этот недостаток, избавляющий от необходимости использования сразу двух шлейфов для подключения, был исправлен с приходом модификации Power eSATA, совместив в себе технологии eSATA (отвечает за передачу данных) с USB (отвечает за питание).

Универсальная последовательная шина

Фактически став наиболее распространённым стандартом последовательного интерфейса подключения цифровой техники, Universal Serial Bus в наши дни известен каждому.

Перенеся долгую историю постоянных крупных изменений, USB – это высокая скорость передачи данных, обеспечение электропитанием беспрецедентное множество периферийных устройств, а также простота и удобство в повседневном использовании.

Разрабатываемый такими компаниями, как Intel, Microsoft, Phillips и US Robotics, интерфейс стал воплощением сразу нескольких технических стремлений:

• Расширение функционала компьютеров. Стандартная периферия до появления USB была достаточно ограничена в разнообразии и под каждый тип требовался отдельный порт (PS/2, порт для подключения джойстика, SCSI и т. д.). С приходом USB задумывалось, что он и станет единой универсальной заменой, существенно упростив взаимодействие устройств с компьютером. Более того, предполагалось также этой новой для своего времени разработкой стимулировать появление нетрадиционных периферийных устройств.
• Обеспечить подключение мобильных телефонов к компьютерам. Распространяющая в те годы тенденция перехода мобильных сетей на цифровую передачу голоса выявила, что ни одни из разработанных тогда интерфейсов не мог обеспечить передачу данных и речи с телефона.
• Изобретение комфортного принципа «подключи и играй», пригодные для «горячего подключения».

Как и в случае с подавляющим большинством цифровой техники, USB-разъем для жесткого диска за долгое время стал полностью привычным для нас явлением. Однако в разные года своего развития этот интерфейс всегда демонстрировал новые вершины скоростных показателей чтения/записи информации.

Первый релизный вариант интерфейса после нескольких предварительных версий. Выпущен 15 января 1996 года.

Доработка версии 1.0, исправляющая множество её проблем и ошибок. Выпущенная в сентябре 1998 года, впервые получила массовую популярность.

Выпущенная в апреле 2000 года, вторая версия интерфейса располагает новым более скоростным режимом работы High-Speed.

Новейшее поколение USB, получившее не только обновлённые показатели пропускной способности, но и выпускаемая в синем/красном цвете. Дата появления – 2008 год.

До 600 Мбайт в секунду

Дальнейшая разработка третьей ревизии, вышедшая в свет 31 июля 2013 года. Делится на две модификации, которые могут обеспечить любой жёсткий диск с USB-разъёмом максимальной скорость до 10 Гбит в секунду.

Помимо этой спецификации, различные версии USB реализованы и под разные типы устройств. Среди разновидностей кабелей и разъёмов этого интерфейса выделяют:

Режим Low-Speed: 1.5 Мбит/с Режим Full-Speed: 12 Мбит/с

Режим Low-Speed: 1.5 Мбит/с Режим Full-Speed: 12 Мбит/с Режим High-Speed: 25-480 Мбит/с

USB 3.1 Gen 1 – до 5 Гбит/с USB 3.1 Gen 2 – до 10 Гбит/с

USB 2.0

USB 3.0 уже мог предложить ещё один новый тип – С. Кабели этого типа симметричны и вставляются в соответствующее устройство с любой стороны.

С другой стороны, третья ревизия уже не предусматривает Mini и Micro «подвиды» кабелей для типа А.

Альтернативный FireWire

При всей своей популярности, eSATA и USB – ещё не все варианты того, как подключить разъем внешнего жесткого диска к компьютеру.

FireWire – чуть менее известный в народных массах высокоскоростной интерфейс. Обеспечивает последовательное подключение внешних устройств, в поддерживаемое число которых также входит и HDD.

Его свойство изохронной передачи данных главным образом нашло своё применение в мультимедийной технике (видеокамеры, DVD-проигрыватели, цифровая звуковая аппаратура). Жёсткие диски им подключают гораздо реже, отдавая предпочтение SATA или более совершенному USB-интерфейсу.

Свои современные технические показатели эта технология приобретала постепенно. Так, исходная версия FireWire 400 (1394a) была быстрее своего тогдашнего главного конкурента USB 1.0 – 400 мегабит в секунду против 12. Максимально допустимая длина кабеля – 4.5 метра.

Приход USB 2.0 оставил соперника позади, позволяя обменивать данные со скоростью 480 мегабит в секунду. Однако с выходом нового стандарта FireWire 800 (1394b), позволявший передавать 800 мегабит в секунду с максимальной длинной кабеля в 100 метров, USB 2. 0 на рынке была менее востребована. Это спровоцировало разработку третьей версии последовательной универсальной шины, расширившей потолок обмена данных до 5 гбит/с.

Кроме этого, отличительной особенностью FireWire является децентрализованность. Передача информации через USB-интерфейс обязательно требует наличие ПК. FireWire же позволяет обмениваться данными между устройствами без обязательного привлечения компьютера к процессу.

Thunderbolt

Своё видение того, какой разъем жесткого диска должен в будущем стать безоговорочным стандартом, показала компания Intel совместно с Apple, представив миру интерфейс Thunderbolt (или, согласно его старому кодовому названию, Light Peak).

Построенная на архитектурах PCI-E и DisplayPort, эта разработка позволяет передавать данные, видео, аудио и электроэнергию через один порт с по-настоящему впечатляющей скоростью – до 10 Гб/с. В реальных тестах этот показатель был чуть скромнее и доходил максимум до 8 Гб/с. Тем не менее даже так Thunderbolt обогнал свои ближайшие аналоги FireWire 800 и USB 3. 0, не говоря уже и о eSATA.

Но столь же массового распространения эта перспективная идея единого порта и коннектора пока что не получила. Хотя некоторыми производителями сегодня успешно встраиваются разъемы внешних жестких дисков, интерфейс Thunderbolt. С другой стороны, цена за технические возможности технологии тоже сравнительно немалая, поэтому и встречается эта разработка в основном среди дорогостоящих устройств.

Совместимость с USB и FireWire можно обеспечить при помощи соответствующих переходников. Такой подход не сделает их более быстрыми в плане передачи данных, т. к. пропускная способность обоих интерфейсов всё равно останется неизменной. Преимущество здесь только одно – Thunderbolt не будет ограничивающим звеном при подобном подключении, позволив задействовать все технические возможности USB и FireWire.

SCSI и SAS – то, о чём слышали далеко не все

Ещё один параллельный интерфейс подключения периферийных устройств, сместивший в один момент акцент своего развития с настольных компьютеров на более широкий спектр техники.

«Small Computer System Interface» был разработан чуть ранее SATA II. К моменту выхода последнего, оба интерфейса по своим свойствам были практически идентичными друг другу, способные обеспечить разъем подключения жесткого диска стабильной работой с компьютеров. Однако SCSI использовал в работе общую шину, из-за чего с контроллером могло работать лишь одно из подключённых устройств.

Дальнейшая доработка технологии, которая приобрела новое название SAS (Serial Attached SCSI), уже была лишена своего прежнего недостатка. SAS обеспечивает подключение устройств с набором управляемых команд SCSI по физическому интерфейсу, который аналогичен тому же SATA. Однако более широкие возможности позволяют подключать не только лишь разъемы жестких дисков, но и многую другую периферию (принтеры, сканеры и т. д.).

Поддерживается «горячая замена» устройств, расширители шины с возможностью одновременного подключения нескольких SAS-устройств к одному порту, а также предусмотрена обратная совместимость с SATA.

Перспективы NAS

Интереснейший способ работы с большими объёмами данных, стремительно набирающий популярность в кругах современных пользователей.

Network Attached Storage или же сокращённо NAS представляют собой отдельный компьютер с некоторым дисковым массивом, который подключен к сети (зачастую к локальной) и обеспечивает хранение и передачу данных среди других подключённых компьютеров.

Выполняя роль сетевого хранилища, к другим устройствам этот мини-сервер подключается по обыкновенному Ethernet-кабелю. Дальнейший доступ к его настройкам осуществляется через любой браузер с подключением к сетевому адресу NAS. Имеющиеся данные на нём можно использовать как по Ethernet-кабелю, так и при помощи Wi-Fi.

Эта технология позволяет обеспечить достаточно надёжный уровень хранения информации и предоставлять к ней удобный лёгкий доступ для доверенных лиц.

Особенности подключения жёстких дисков к ноутбукам

Принцип работы HDD со стационарным компьютером предельно прост и понятен каждому – в большинстве случаев требуется соответствующим кабелем соединить разъемы питания жесткого диска с блоком питания и аналогичным образом подключить устройство к материнской плате. При использовании внешних накопителей можно вообще обойтись всего одним шлейфом (Power eSATA, Thunderbolt).

Но как правильно использовать разъемы жестких дисков ноутбуков? Ведь иная конструкция обязывает учитывать и несколько иные нюансы.

Во-первых, для подключения накопителей информации прямиком «внутрь» самого устройства следует учитывать то, что форм-фактор HDD должен быть обозначен как 2.5”

Во-вторых, в ноутбуке жесткий диск подсоединяется к материнской плате напрямую. Без каких-либо дополнительных кабелей. Достаточно просто открутить на дне предварительно выключенного ноутбука крышку для HDD. Она имеет прямоугольный вид и обычно крепится парой болтов. Именно в ту ёмкость и нужно помещать устройство хранения.

Все разъемы жестких дисков ноутбуков абсолютно идентичны своим более крупным «собратьям», предназначенных для ПК.

Ещё один вариант подключения – воспользоваться переходником. К примеру, накопитель SATA III можно подключить к USB-портам, установленным на ноутбуке, при помощи переходного устройства SATA-USB (на рынке представлено огромное множество подобных устройств для самых разных интерфейсов).

Достаточно лишь подсоединить HDD к переходнику. Его, в свою очередь, подключить к розетке 220В для подачи электропитания. И уже кабелем USB соединить всю эту конструкцию с ноутбуком, после чего жесткий диск будет отображаться при работе как ещё один раздел.

Жёсткий диск – простая и маленькая «коробочка» с виду, хранящая огромные объёмы информации в компьютере любого современного пользователя.

Именно таковой она кажется снаружи: достаточно незамысловатой вещицей. Редко кто при записи, удалении, копировании и прочих действий с файлами различной важности задумывается о принципе взаимодействия жёсткого диска с компьютером. А если ещё точнее – непосредственно с самой материнской платой.

Как эти компоненты связаны в единую бесперебойную работу, каким образом устроен сам жесткий диск, какие разъемы подключения у него есть и для чего каждый из них предназначен – это ключевая информация о привычном для всех устройстве хранения данных.

Интерфейс HDD

Именно этим термином можно корректно называть взаимодействие жёсткого диска с материнской платой. Само же слово имеет гораздо более широкое значение. К примеру, интерфейс программы. В этом случае подразумевается та часть, которая обеспечивает способ взаимодействия человека с ПО (удобный «дружелюбный» дизайн).

Однако же интерфейс интерфейсу рознь. В случае с HDD и материнской платой он представляет не приятное графическое оформление для пользователя, а набор специальных линий и протоколов передачи данных. Друг к другу эти компоненты подключаются при помощи шлейфа – кабеля со входами на обоих концах. Они предназначены для соединения с портами на жёстком диске и материнской плате.

Иными же словами, весь интерфейс на этих устройствах – два кабеля. Один подключается в разъем питания жесткого диска с одного конца и к самому БП компьютера с другого. А второй из шлейфов соединяет HDD с материнской платой.

Как в былые времена подключали жёсткий диск – разъем IDE и другие пережитки прошлого

Самое начало, после которого появляются более совершенные интерфейсы HDD. Древний по нынешним меркам Integrated Drive Electronics появился на рынке примерно в 80-х годах прошлого столетия. IDE дословно в переводе означает «встроенный контроллер».

Будучи параллельным интерфейсом данных, его ещё принято называть ATA – Advanced Technology Attachment. Однако стоило со временем появиться новой технологии SATA и завоевать гигантскую популярность на рынке, как стандартный ATA был переименован в PATA (Parallel ATA) во избежание путаниц.

Крайне медленный и совсем уж сырой по своим техническим возможностям, этот интерфейс в годы своей популярности мог пропускать от 100 до 133 мегабайта в секунду. И то лишь в теории, т. к. в реальной практике эти показатели были ещё скромнее. Конечно же, более новые интерфейсы и разъемы жестких дисков покажут ощутимое отставание IDE от современных разработок.

Думаете, не стоит преуменьшать и привлекательных сторон? Старшие поколения наверняка помнят, что технические возможности PATA позволяли обслуживать сразу два HDD при помощи только одного шлейфа, подключаемого к материнской плате. Но пропускная способность линии в таком случае аналогично распределялась пополам. И это уже не упоминая ширины провода, так или иначе препятствующую своими габаритами потоку свежего воздуха от вентиляторов в системном блоке.

К нашему времени IDE уже закономерно устарел как в физическом, так и в моральном плане. И если до недавнего времени этот разъём встречался на материнских платах низшего и среднего ценового сегмента, то теперь сами производители не видят в нём какой-либо перспективы.

Всеобщий любимец SATA

На длительное время IDE стал наиболее массовым интерфейсом работы с накопителями информации. Но технологии передачи и обработки данных долго на месте не застаивались, предложив вскоре концептуально новое решение. Сейчас его можно встретить практически у любого владельца персонального компьютера. И название ему – SATA (Serial ATA).

Отличительные особенности этого интерфейса – параллельная передача данных, низкое энергопотребление (сравнительно с IDE), меньший нагрев комплектующих. За всю историю своей популярности SATA пережил развитие в три этапа ревизий:

1. SATA I – 150 мб/c.
2. SATA II – 300 мб/с.
3. SATA III – 600 мб/с.

К третьей ревизии также была разработана пара обновлений:

• 3.1 – более усовершенствованная пропускная способность, но всё так же ограниченная лимитом в 600 мб/с.
• 3.2 со спецификацией SATA Express – успешно реализованное слияние SATA и PCI-Express устройств, позволившее увеличить скорость чтения/записи интерфейса до 1969 мб/с. Грубо говоря, технология является «переходником», который переводит обычный режим SATA на более скоростной, которым и обладают линии PCI-разъёмов.

Реальные же показатели, разумеется, явно отличались от официально заявленных. В первую очередь это обуславливает избыточная пропускная способность интерфейса – многим современным накопителям те же 600 мб/с излишне, т. к. они изначально не разработаны для работы на такой скорости чтения/записи. Лишь с течением времени, когда рынок постепенно будет полниться высокоскоростными накопителями с невероятными для сегодняшнего дня показателями скорости работы, технический потенциал SATA будет задействован в полном объёме.

И наконец, были доработаны многие физические аспекты. SATA рассчитан на использование более длинных кабелей (1 метр против 46 сантиметров, которыми подключались жесткие диски с разъемом IDE) с гораздо компактными размерами и приятным внешним видом. Обеспечена поддержка «горячей замены» HDD – подключать/отсоединять их можно и без отключения питания компьютера (правда, предварительно всё же необходимо активировать режим AHCI в BIOS).

Возросло и удобство подключения шлейфа к разъёмам. При этом все версии интерфейса обратно совместимы друг с другом (жёсткий диск SATA III без проблем подключается к разъёмам SATA II на материнской плате, SATA I – к SATA II и т. д.). Единственный нюанс – максимальная скорость работы с данными будет ограничена наиболее «старым» звеном.

Обладатели старых устройств также не останутся в стороне – существующие переходники с PATA на SATA переменно спасут от более дорогостоящей покупки современного HDD или новой материнской платы.

External SATA

Но далеко не всегда стандартный жёсткий диск подходит под задачи пользователя. Бывает необходимость в хранении больших объёмов данных, которым требуется использование в разных местах и, соответственно, транспортировка. Для таких случаев, когда с одним накопителем приходится работать не только лишь дома, и разработаны внешние жёсткие диски. В связи со спецификой своего устройства, им требуется совсем другой интерфейс подключения.

Таковым является ещё разновидность SATA, созданной под разъемы внешних жестких дисков, с приставкой external. Физически этот интерфейс не совместим со стандартными SATA-портами, однако при этом обладает аналогичной пропускной способностью.

Присутствует поддержка «горячей замены» HDD, а длина самого кабеля увеличена до двух метров.

В изначальном варианте eSATA позволяет лишь обмениваться информацией, без подачи в соответствующий разъем внешнего жесткого диска необходимой электроэнергии. Этот недостаток, избавляющий от необходимости использования сразу двух шлейфов для подключения, был исправлен с приходом модификации Power eSATA, совместив в себе технологии eSATA (отвечает за передачу данных) с USB (отвечает за питание).

Универсальная последовательная шина

Фактически став наиболее распространённым стандартом последовательного интерфейса подключения цифровой техники, Universal Serial Bus в наши дни известен каждому.

Перенеся долгую историю постоянных крупных изменений, USB – это высокая скорость передачи данных, обеспечение электропитанием беспрецедентное множество периферийных устройств, а также простота и удобство в повседневном использовании.

Разрабатываемый такими компаниями, как Intel, Microsoft, Phillips и US Robotics, интерфейс стал воплощением сразу нескольких технических стремлений:

• Расширение функционала компьютеров. Стандартная периферия до появления USB была достаточно ограничена в разнообразии и под каждый тип требовался отдельный порт (PS/2, порт для подключения джойстика, SCSI и т. д.). С приходом USB задумывалось, что он и станет единой универсальной заменой, существенно упростив взаимодействие устройств с компьютером. Более того, предполагалось также этой новой для своего времени разработкой стимулировать появление нетрадиционных периферийных устройств.
• Обеспечить подключение мобильных телефонов к компьютерам. Распространяющая в те годы тенденция перехода мобильных сетей на цифровую передачу голоса выявила, что ни одни из разработанных тогда интерфейсов не мог обеспечить передачу данных и речи с телефона.
• Изобретение комфортного принципа «подключи и играй», пригодные для «горячего подключения».

Как и в случае с подавляющим большинством цифровой техники, USB-разъем для жесткого диска за долгое время стал полностью привычным для нас явлением. Однако в разные года своего развития этот интерфейс всегда демонстрировал новые вершины скоростных показателей чтения/записи информации.

Первый релизный вариант интерфейса после нескольких предварительных версий. Выпущен 15 января 1996 года.

• Режим Low-Speed: 1.5 Мбит/с
• Режим Full-Speed: 12 Мбит/с

Доработка версии 1.0, исправляющая множество её проблем и ошибок. Выпущенная в сентябре 1998 года, впервые получила массовую популярность.

Выпущенная в апреле 2000 года, вторая версия интерфейса располагает новым более скоростным режимом работы High-Speed.

• Режим Low-Speed: 1.5 Мбит/с
• Режим Full-Speed: 12 Мбит/с
• Режим High-Speed: 25-480 Мбит/с

Новейшее поколение USB, получившее не только обновлённые показатели пропускной способности, но и выпускаемая в синем/красном цвете. Дата появления – 2008 год.

До 600 Мбайт в секунду

Дальнейшая разработка третьей ревизии, вышедшая в свет 31 июля 2013 года. Делится на две модификации, которые могут обеспечить любой жёсткий диск с USB-разъёмом максимальной скорость до 10 Гбит в секунду.

• USB 3.1 Gen 1 – до 5 Гбит/с
• USB 3.1 Gen 2 – до 10 Гбит/с

Помимо этой спецификации, различные версии USB реализованы и под разные типы устройств. Среди разновидностей кабелей и разъёмов этого интерфейса выделяют:

USB 2. 0

USB 3.0 уже мог предложить ещё один новый тип – С. Кабели этого типа симметричны и вставляются в соответствующее устройство с любой стороны.

С другой стороны, третья ревизия уже не предусматривает Mini и Micro «подвиды» кабелей для типа А.

Альтернативный FireWire

При всей своей популярности, eSATA и USB – ещё не все варианты того, как подключить разъем внешнего жесткого диска к компьютеру.

FireWire – чуть менее известный в народных массах высокоскоростной интерфейс. Обеспечивает последовательное подключение внешних устройств, в поддерживаемое число которых также входит и HDD.

Его свойство изохронной передачи данных главным образом нашло своё применение в мультимедийной технике (видеокамеры, DVD-проигрыватели, цифровая звуковая аппаратура). Жёсткие диски им подключают гораздо реже, отдавая предпочтение SATA или более совершенному USB-интерфейсу.

Свои современные технические показатели эта технология приобретала постепенно. Так, исходная версия FireWire 400 (1394a) была быстрее своего тогдашнего главного конкурента USB 1.0 – 400 мегабит в секунду против 12. Максимально допустимая длина кабеля – 4.5 метра.

Приход USB 2.0 оставил соперника позади, позволяя обменивать данные со скоростью 480 мегабит в секунду. Однако с выходом нового стандарта FireWire 800 (1394b), позволявший передавать 800 мегабит в секунду с максимальной длинной кабеля в 100 метров, USB 2.0 на рынке была менее востребована. Это спровоцировало разработку третьей версии последовательной универсальной шины, расширившей потолок обмена данных до 5 гбит/с.

Кроме этого, отличительной особенностью FireWire является децентрализованность. Передача информации через USB-интерфейс обязательно требует наличие ПК. FireWire же позволяет обмениваться данными между устройствами без обязательного привлечения компьютера к процессу.

Thunderbolt

Своё видение того, какой разъем жесткого диска должен в будущем стать безоговорочным стандартом, показала компания Intel совместно с Apple, представив миру интерфейс Thunderbolt (или, согласно его старому кодовому названию, Light Peak).

Построенная на архитектурах PCI-E и DisplayPort, эта разработка позволяет передавать данные, видео, аудио и электроэнергию через один порт с по-настоящему впечатляющей скоростью – до 10 Гб/с. В реальных тестах этот показатель был чуть скромнее и доходил максимум до 8 Гб/с. Тем не менее даже так Thunderbolt обогнал свои ближайшие аналоги FireWire 800 и USB 3.0, не говоря уже и о eSATA.

Но столь же массового распространения эта перспективная идея единого порта и коннектора пока что не получила. Хотя некоторыми производителями сегодня успешно встраиваются разъемы внешних жестких дисков, интерфейс Thunderbolt. С другой стороны, цена за технические возможности технологии тоже сравнительно немалая, поэтому и встречается эта разработка в основном среди дорогостоящих устройств.

Совместимость с USB и FireWire можно обеспечить при помощи соответствующих переходников. Такой подход не сделает их более быстрыми в плане передачи данных, т. к. пропускная способность обоих интерфейсов всё равно останется неизменной. Преимущество здесь только одно – Thunderbolt не будет ограничивающим звеном при подобном подключении, позволив задействовать все технические возможности USB и FireWire.

SCSI и SAS – то, о чём слышали далеко не все

Ещё один параллельный интерфейс подключения периферийных устройств, сместивший в один момент акцент своего развития с настольных компьютеров на более широкий спектр техники.

«Small Computer System Interface» был разработан чуть ранее SATA II. К моменту выхода последнего, оба интерфейса по своим свойствам были практически идентичными друг другу, способные обеспечить разъем подключения жесткого диска стабильной работой с компьютеров. Однако SCSI использовал в работе общую шину, из-за чего с контроллером могло работать лишь одно из подключённых устройств.

Дальнейшая доработка технологии, которая приобрела новое название SAS (Serial Attached SCSI), уже была лишена своего прежнего недостатка. SAS обеспечивает подключение устройств с набором управляемых команд SCSI по физическому интерфейсу, который аналогичен тому же SATA. Однако более широкие возможности позволяют подключать не только лишь разъемы жестких дисков, но и многую другую периферию (принтеры, сканеры и т. д.).

Поддерживается «горячая замена» устройств, расширители шины с возможностью одновременного подключения нескольких SAS-устройств к одному порту, а также предусмотрена обратная совместимость с SATA.

Перспективы NAS

Интереснейший способ работы с большими объёмами данных, стремительно набирающий популярность в кругах современных пользователей.

Network Attached Storage или же сокращённо NAS представляют собой отдельный компьютер с некоторым дисковым массивом, который подключен к сети (зачастую к локальной) и обеспечивает хранение и передачу данных среди других подключённых компьютеров.

Выполняя роль сетевого хранилища, к другим устройствам этот мини-сервер подключается по обыкновенному Ethernet-кабелю. Дальнейший доступ к его настройкам осуществляется через любой браузер с подключением к сетевому адресу NAS. Имеющиеся данные на нём можно использовать как по Ethernet-кабелю, так и при помощи Wi-Fi.

Эта технология позволяет обеспечить достаточно надёжный уровень хранения информации и предоставлять к ней удобный лёгкий доступ для доверенных лиц.

Особенности подключения жёстких дисков к ноутбукам

Принцип работы HDD со стационарным компьютером предельно прост и понятен каждому – в большинстве случаев требуется соответствующим кабелем соединить разъемы питания жесткого диска с блоком питания и аналогичным образом подключить устройство к материнской плате. При использовании внешних накопителей можно вообще обойтись всего одним шлейфом (Power eSATA, Thunderbolt).

Но как правильно использовать разъемы жестких дисков ноутбуков? Ведь иная конструкция обязывает учитывать и несколько иные нюансы.

Во-первых, для подключения накопителей информации прямиком «внутрь» самого устройства следует учитывать то, что форм-фактор HDD должен быть обозначен как 2.5”

Во-вторых, в ноутбуке жесткий диск подсоединяется к материнской плате напрямую. Без каких-либо дополнительных кабелей. Достаточно просто открутить на дне предварительно выключенного ноутбука крышку для HDD. Она имеет прямоугольный вид и обычно крепится парой болтов. Именно в ту ёмкость и нужно помещать устройство хранения.

Все разъемы жестких дисков ноутбуков абсолютно идентичны своим более крупным «собратьям», предназначенных для ПК.

Ещё один вариант подключения – воспользоваться переходником. К примеру, накопитель SATA III можно подключить к USB-портам, установленным на ноутбуке, при помощи переходного устройства SATA-USB (на рынке представлено огромное множество подобных устройств для самых разных интерфейсов).

Достаточно лишь подсоединить HDD к переходнику. Его, в свою очередь, подключить к розетке 220В для подачи электропитания. И уже кабелем USB соединить всю эту конструкцию с ноутбуком, после чего жесткий диск будет отображаться при работе как ещё один раздел.

Приветствую, дорогие читатели моего блога! Развитие компьютерных технологий, позволяющих автоматизировать многие процессы и упрощающих жизнь человечества, имеют один неприятный побочный эффект. С внедрением новых решений иногда появляется новый стандарт – например, интерфейс или технология передачи данных.

p, blockquote 1,0,0,0,0 –>

Более того, если бы строго не регламентировались и не стандартизировались новые технологии, каждый производитель бы вводил аутентичные «прибамбасы», совместимые только с продукцией бренда.

p, blockquote 2,0,0,0,0 –>

Кстати, такое мы наблюдаем у компании Apple – любят последователи Стива Джобса изобрести очередной велосипед, не всегда уместный и никем кроме «яблочников» не используемый(хотя признаться, делают они уникальные вещи, не поспоришь).

p, blockquote 3,0,0,0,0 –>

Сегодня я расскажу, какие разъемы бывают на жестких дисках и с какими из них вам скорее всего придется иметь дело. Также рекомендую ознакомиться с публикацией о правильном выборе жесткого диска для компьютера. Начнем?

p, blockquote 4,0,0,0,0 –>

IDE и Molex

IDE – устаревший интерфейс, который тем не менее еще можно встретить на старых, но вполне работоспособных компьютерах. Да, они медленные, но обычно с возложенными на них функциями справляются.

p, blockquote 5,0,0,0,0 –>

Стандарт разработан в 1986 году американской компанией Western Digital. Впоследствии изменил название на ATA, а затем на PATA. Интерфейс представляет собой длинный узкий слот на 39 контактов, который обычно маркировался синим цветом (как разъем на материнке, так и шлейф, однако не всегда). Также с помощью этого интерфейса подключались CD‐ и DVD‐приводы.

p, blockquote 6,0,1,0,0 –>

Molex – интерфейс питания. Имеет прямоугольную форму с симметричными фасками и 4 контакта. Собственно, все: кроме шины данных и питания, никаких слотов на винчестере нет.

p, blockquote 7,0,0,0,0 –>

SATA и eSATA

Долгое время IDE занимал львиную долю рынка, однако был потеснен (а со временем вытеснен полностью) с появлением SATA. Интерфейс имеет три ревизии, которые отличаются только скоростью передачи данных и при этом взаимозаменяемы. Однако если подключить более новый жесткий диск к старой материнской плате, скорость передачи данных будет ограничена ее пропускной способностью.

p, blockquote 8,0,0,0,0 –>

Кроме возросшей скорости, у этого интерфейса есть еще одно преимущество: подключать его проще. Узкий слот имеет L‐образную форму, а шлейф гораздо легче впихнуть в гнездо, чем тот же IDE. Соответствует этому стандарту и интерфейс питания, которое также носит название SATA. Слот в этом случае имеет форму буквы Г и более широкий. Как он выглядит, можете посмотреть на главной картинке.

p, blockquote 9,0,0,0,0 –>

Существуют специальные переходники с Molex на SATA. Они остаются актуальными, так как производители блоков питания, особенно бюджетных, не всегда оснащают их интерфейсами SATA, но несколько «Молексов» там есть всегда. Также существуют адаптеры для подключения старых IDE‐винчестеров к материнке с портами SATA – например, для переноса важных данных.

p, blockquote 10,0,0,0,0 –>

Попадаются материнки с обоими интерфейсами передачи данных, однако и цена у них соответствует(правда сказать их единицы).«Параллельной веткой» можно назвать External SATA. Интерфейс похож габаритами, однако слот прямой, поэтому SATA и eSATA не взаимоподключаемы. По этому же кабелю подается и питание. Разработан стандарт для работы с большими объемами данных и поддерживает «горячую» замену жестких дисков. И встречается сейчас он крайне редко.

p, blockquote 11,0,0,0,0 –>

Этот интерфейс знаком каждому, кто хоть немного «дружит» с компьютерами. Причина такой популярности в том, что он универсален: к компу можно подключить хоть флешку, хоть игровой руль, хоть небольшой вентилятор.

p, blockquote 12,1,0,0,0 –>

Не обошли вниманием его и производители внешних жестких дисков – подавляющее большинство таких девайсов подключается именно посредством USB‐кабеля. Возможно, существуют и внутренние винчестеры, которые подключаются аналогично, но я о них пока не слышал.Преимуществом USB можно считать и то, что данные и питание подаются по одному кабелю. Сегодня актуальной считается ревизия 3.1.

p, blockquote 13,0,0,0,0 –>

Существуют также три разновидности слотов – A, B и C, которые внешне отличаются и не совместимы.

FireWire

Мне известный и популярный среди рядовых юзеров интерфейс. Главное свойство – изохронная передача данных, что широко применяется в мультимедийной электронике – например, видеокамерах и звуковой аппаратуре. Есть еще одно преимущество – отсутствие централизации: для обмена данных между двумя гаджетами наличие ПК необязательно.

p, blockquote 15,0,0,0,0 –>

Thunderbolt

Второе название интерфейса Light Peak. Разработан он уже упомянутой компанией Apple в соавторстве с Intel. Используя архитектуру PCI‐E и Display Port, позволяет передавать данные на скорости до 10 Гб/с и пока лидирует в этом плане. Правда, зачем сегодня на домашнем ПК такие скорости, совершенно непонятно.

p, blockquote 16,0,0,0,0 –>

SCSI и SAS

SCSI Интерфейс, изначально разработанный для ПК. Со временем обрел применения и в других отраслях электроники. Скорость передачи данных приблизительно на уровне SATA II, то есть 300 Мб/с. Получил логическое развитие в виде SAS, который лишен ряда недостатков предшественника и имеет обратную совместимость с САТА. Оба интерфейса передают данные и питание.

p, blockquote 17,0,0,0,0 –>

Технология, которая появилась относительно недавно, однако представляет интерес для сферы ІТ. Network Attached Storage – автономный компьютер с большим дисковым массивом, подключаемый к сети (обычно локальной) через Ethernet‐кабель или Wi‐Fi.

p, blockquote 18,0,0,1,0 –>

Любой компьютер, подключенный к этой же сети, может обращаться к такому хранилищу за информацией. Налицо не только удобный общий доступ к информации, но и ее безопасность – вплоть до того, что админ в случае форс‐мажора отключает NAS от сети, пакует его в багажник автомобиля и скрывается в тумане.

p, blockquote 19,0,0,0,0 –>

Как определить какой интерфейс используется

Думаю, теперь вам вполне понятно, для чего именно какой разъем используется. Отдельно хочу акцентировать внимание на том, что в современных домашних компах почти всегда используется SATA. Если же вас терзают сомнения, и вы в раздумьях как узнать какой же на ПК у меня разъем, достаточно открыть крышку системника и посмотреть. Перечисленные интерфейсы, к счастью, совершенно непохожи внешне, поэтому спутать их трудно.

p, blockquote 20,0,0,0,0 –>

В качестве рекомендации могу посоветовать обратить внимание на винчестер Toshiba P300 1TB 7200rpm 64MB HDWD110UZSVA 3.5 SATA III. Также если вы собираетесь покупать жесткий диск, рекомендую почитать статьи «Производители жестких дисков: кто лучше или какую компанию выбрать» и «Где лучше покупать комплектующие для системного блока».

p, blockquote 21,0,0,0,0 –>

Спасибо за внимание и до следующих встреч! Не забываем оформлять подписку на обновления блога и делиться статьями в социальных сетях.

p, blockquote 22,0,0,0,0 –>

p, blockquote 23,0,0,0,0 –> p, blockquote 24,0,0,0,1 –>

Как установить жесткий диск в компьютер

Marco Chiappetta/IDG

Установка внутреннего жесткого диска является одним из самых простых способов модернизации и часто является лучшим вариантом, чем использование внешних дисков, которые могут быть утеряны или потеряны.

Процесс обычно требует не более чем установки, подключения нескольких кабелей и форматирования диска для использования. Тем не менее, есть несколько вещей, которые вы должны знать, чтобы сделать установку максимально гладкой.

Установка жесткого диска на ПК не обязательно выполняется так же, как установка твердотельного накопителя. Если вы выбрали твердотельный накопитель, обязательно ознакомьтесь с нашими сопутствующими руководствами, в которых объясняется, как установить твердотельный накопитель на настольный компьютер и ноутбук. SSD, как правило, предлагают гораздо более высокую скорость, чем жесткие диски, но жесткие диски предлагают значительно большую емкость по более низкой цене.

Прежде чем мы углубимся в мельчайшие детали, если вы ищете жесткий диск для установки на свой компьютер, вот несколько высоко оцененных вариантов. Все три вращаются со скоростью 7200 оборотов в минуту (об/мин), что является самой высокой скоростью, доступной для потребительских жестких дисков.

• Seagate BarraCuda : 2 ТБ за 55 долларов, 4 ТБ за 90 долларов, 8 ТБ за 140 долларов, доступны другие размеры.
• Toshiba X300: 4 ТБ за 95 долларов США, доступны другие размеры
• WD Black : 1 ТБ за 70 долларов, 2 ТБ за 100 долларов, 8 ТБ за 250 долларов, доступны другие размеры.

Теперь давайте установим этот жесткий диск на ваш компьютер.

Корзины для дисков, отсеки и варианты монтажа

Внутренние 3,5-дюймовые жесткие диски обычно устанавливаются в корзине для дисков или в свободном отсеке для дисков. Размещение и ориентация клеток или отсеков будет варьироваться от случая к случаю. Наиболее распространенное расположение в нижней передней части, рядом с всасывающими вентиляторами и вдали от других компонентов. Корзины/отсеки для дисков чаще всего устанавливаются перпендикулярно нижней части корпуса, в то время как диски, установленные в корзинах, обычно располагаются параллельно нижней части корпуса.

Марко Чиаппетта Винты

— лучший способ закрепить жесткий диск в корзине корпуса. Отвертки с магнитными наконечниками помогут вам не уронить винты в труднодоступных местах.

В обычных случаях разъемы дисков обычно указывают сзади. В корпусах для энтузиастов все чаще встречаются разъемы привода, обращенные к правой стороне, что упрощает прокладку и скрытие кабелей за лотком материнской платы. Некоторые корпуса для энтузиастов также дают пользователям возможность снимать отсеки для дисков или устанавливать их в разных положениях для оптимизации потока воздуха и упрощения прокладки кабелей.

Установка жесткого диска

Физическая установка жесткого диска в ПК, вероятно, самая сложная часть процесса установки.

Для крепления диска к корзине обычно требуется четыре винта по бокам или снизу диска. Во многих случаях, особенно для энтузиастов, используются лотки без инструментов, которые удерживают диски с помощью простых штифтов и зажимов.

Некоторые корпуса поставляются с кронштейнами, не требующими использования инструментов, которые значительно упрощают установку жестких дисков. Однако эти скобы часто менее надежны, чем традиционные винты.

Использование винтов является более надежным методом крепления, но лотки без инструментов подходят для систем, которые не будут часто перемещаться.

Этот жесткий диск перевернут вверх дном, чтобы показать его части. Семь из 10 отверстий для винтов обведены красным, а разъемы питания и данных SATA обведены синим и зеленым соответственно.

Диски служат дольше, если они остаются красивыми и прохладными. При установке дисков в систему старайтесь оставлять между ними как можно больше места, чтобы максимизировать воздушный поток сверху и снизу. Также помогает размещение приводов непосредственно перед всасывающим вентилятором.

Подключение жестких дисков с помощью SATA

После установки диска его подключение к системе выполняется быстро и легко.

Практически все продаваемые сегодня новые жесткие диски для настольных ПК используют интерфейс SATA (если только вы не имеете дело с серверами). SATA использует простые кабели, которые соединяются с разъемом на материнской плате в одном направлении.

Подключите один конец кабеля SATA к дисководу, а другой конец — к свободному порту SATA на материнской плате, и вы на полпути.

Марко Чиаппетта

Некоторые кабели для передачи данных SATA имеют L-образные концы, что помогает поддерживать чистоту кабелей.

Вы можете обнаружить, что кабели SATA, прилагаемые к вашему новому диску или материнской плате, имеют разные разъемы: прямые или угловые (L-образные). У некоторых могут быть металлические фиксаторы, а у других нет. Форма разъема не влияет на производительность.

Я предпочитаю использовать кабели SATA с прямоугольными разъемами на стороне диска, при условии, что между любыми дисками в системе есть достаточный зазор. Использование разъемов под прямым углом на стороне материнской платы приведет к блокировке портов, поскольку разъем может перекрывать соседние порты.

Попробуйте найти кабели SATA с металлическими зажимами, поскольку они помогают надежно зафиксировать разъемы. Большинство кабелей, совместимых с SATA 3 (6 гигабит), обычно поставляются с зажимами.

Марко Кьяппетта

Соединение кабеля питания SATA похоже на кабель передачи данных, но длиннее. Разъем имеет ключ, чтобы соответствовать только в одном направлении.

Когда вы закончите подключение кабеля SATA, вам нужно будет подключить диск к блоку питания (БП). Кабель питания SATA от вашего блока питания, как и кабель передачи данных SATA, имеет ключ, который подходит к диску в одну сторону. Пока вы не заставите это, нет никакого способа испортить это.

Подготовьте жесткий диск к использованию

После установки и подключения диска включите питание системы и войдите в BIOS/UEFI. Обычно вы можете получить доступ к BIOS/UEFI, нажав клавиши DEL или F2 сразу после включения системы. Обычно ваша система отображает сообщение типа «Нажмите DEL, чтобы войти в программу установки». Обратитесь к руководству вашей материнской платы для правильного ключа.

В BIOS перейдите в стандартное меню System Settings или Integrated Peripherals > SATA , чтобы увидеть все диски, установленные в системе. Если все ваши контроллеры накопителей включены и накопитель правильно подключен (и работает), он должен быть указан в BIOS.

Если диска нет в списке, выключите компьютер. Дважды проверьте все соединения, загрузитесь в BIOS и проверьте еще раз. Если диск по-прежнему не отображается и все соединения безопасны, попробуйте подключить кабель данных SATA к другому порту на материнской плате.

UEFI BIOS покажет все жесткие диски, которые правильно подключены и обнаружены системой. Интерфейсы BIOS и UEFI могут различаться в зависимости от производителя и модели материнской платы, поэтому для получения подробной информации обратитесь к руководству по материнской плате или на веб-сайт производителя.

Чтобы убедиться, что Windows распознает диск, откройте Диспетчер устройств. В Windows 10 щелкните правой кнопкой мыши кнопку Windows на рабочем столе и выберите Диспетчер устройств . Проверьте наличие диска в разделе «Диски».

При загрузке Windows после установки диска может появиться всплывающее окно мастера «Обнаружено новое оборудование», если диск обнаружен. Последнее, что вам нужно сделать, это разметить и отформатировать диск.

При этом диск должен быть доступен для использования. Если вы разделите диск на несколько разделов, вы должны увидеть несколько дисков в проводнике, каждый со своей буквой диска и меткой.

Автор: Брэд Чакос, исполнительный редактор

Брэд Чакос целыми днями копается в настольных компьютерах и слишком много пишет в Твиттере. Он специализируется на графических картах и ​​играх, но охватывает все, от безопасности до советов по Windows и всевозможного аппаратного обеспечения ПК.

РЕШЕНО: разъем или адаптер жесткого диска — Microsoft Surface Pro 3

Планшет Surface Pro третьего поколения, выпущенный 20 июня 2014 г.

120 вопросов Посмотреть все

Расс Уолден @rwalden

Реп: 687

4

1

Опубликовано: 29 января 2017 г.

Опции

• Постоянная ссылка
• История
• Подписаться

У меня есть Surface Pro3, который почти разрушен. Мне удалось спасти жесткий диск, но нужно подключиться к нему. Есть ли адаптер, который позволит мне обращаться с ним как с обычным SATA SSD?

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отмена

Выбранное решение

Бен @бенджамен50

Реп: 158.7k

Mtwo Perform

11

185

365

Опубликовано: 29 января 2017 г.

Опции

• Постоянная ссылка
• История

Жесткий диск не используется. Они используют твердотельные накопители.

Используют интерфейс mSATA. Поэтому вам понадобится адаптер mSATA-SATA, чтобы вы могли подключить его к компьютеру.

Для удобства может использоваться переходник с mSATA на USB.

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Кэлвин Могилински @thinboxstudios

Реп: 391

Опубликовано: 29 января 2017 г.

Опции

• Постоянная ссылка
• История

Я думаю, что вы ищете это:

https://www.amazon.com/Drive-Adapter-Con…

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Кэлвин Могилински @thinboxstudios

Реп: 391

Опубликовано: 29 января 2017 г.

Опции

• Постоянная ссылка
• История

Я считаю, что вы ищете адаптер Sata-USB, который можно купить на Amazon.

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Расс Уолден @rwalden

Реп: 687

4

1

Опубликовано: 29 января 2017 г.

Опции

• Постоянная ссылка
• История

Привет, Бен —

Спасибо. Я думал, что будет переходник, но я не знал, как он называется. Я нашел адаптеры mSATA для USB и SATA на Amazon.

Я использовал термин «жесткий диск» как общий — по старой привычке.

Еще раз спасибо,

Russ

Был ли этот ответ полезен?

Да №

Оценка 0

Cancel

Meine Festplatte wird vom BIOS nicht erkannt.

Sollte Ihre Festplatte vom BIOS nicht erkannt werden (Auto-Erkennung ist richtig eingestellt), führen Sie bitte folgende Schritte aus, um das Problem zu isolieren und eine Lösung zu finden:

• Дефектес Датенкабель
  ATA-Festplatte:  Das BIOS kann keine Festplatte erkennen, wenn das Datenkabel defekt oder nicht richtig angeschlossen ist. Am einfachsten beheben Sie das Problem, indem Sie an die Festplatte ein neues Datenkabel anschließen. Verwenden Sie dazu bitte nur UDMA-Datenkabel mit einer max. Кабель 45,72 см (18 дюймов). UDMA-Datenkabel haben normalerweise farbige Anschlüsse, um eine richtige Installation der Festplatte zu gewährleisten. Bei diesem Kabel wird die Master-Festplatte and den schwarzen Anschluss (Kabelende), die Slave-Platte and den grauen Anschluss (Kabelmitte) und der blaue Anschluss and die Hauptplatine (материнская плата) или ATA-Kontroller-Karte angeschlossen.

  Abbildung eines UDMA-Kabels

  Für SATA-Festplatten empfiehlt Seagate die Benutzung von Kabel mit einer Länge von 30,5 см (12 дюймов) до макс. 1 м (39,37 дюйма). Weitere Informationen dazu erhalten Sie im Artikel-Nr. 182453 (англ.).

  Überprüfen Sie stets das Motherboard und die Festplattenverbindungen nach verbogenen oder verstellten Stiften. Durch zusammengefaltete, zerknitterte oder gequetschte Kabel können die Leitungen innerhalb der Isolierung zerbrechen. Äusserlich ist ein solcher Schaden nicht sichtbar. Водопад Sie sich nicht sicher sind, ersetzen Sie das Kabel einfach.



• Die Festplatte bekommt keinen Strom (Festplatte läuft nicht an)
  Wenn die Festplatte keinen Strom bekommt oder eine falsche Stromstärke (12V), dann läuft sie nicht an. Um herauszufinden, ob dies die Ursache ist, beachten Sie bitte nachfolgende Punkte:

1. Bei ausgeschaltetem System öffnen Sie den Computer и entfernen nur das Datenkabel von der Festplatte. Dies verhindert die Übertragung von Energiesparbefehlen an die Festplatte.

2. Schalten Sie das System ein. Überprüfen Sie, ob die Festplatte anläuft. Wenn Sie die Festplatte an der Seite berühren, sollten Sie eine leichte Vibration spüren. Falls Sie die Festplatte nicht hören oder die Vibration nicht fühlen, prüfen Sie, ob das Laufwerk überhaupt Strom bekommt.

3. Aufgrund der Vibration und Geräuschentwicklung der Lüfter ist dazu eventuell ein vorheriger Ausbau der Festplatte notwendig.

4. Falls Sie die Festplatte ausbauen, vergewissern Sie sich, dass Sie ein Erdungsband verwenden. Verbinden Sie zuerst das Strom- und Datenkabel mit der Festplatte bevor Sie das System wieder anschalten.

Sollte Ihre Festplatte nicht anlaufen, besuchen Sie bitte unsere Garantieservice.



• Falsche Jumperbelegung der Festplatte
  Для всех Seagate-Festplatten ist es empfehlenswert den «Cable Select-Jumper» zu verwenden.

  Wenn Sie den Cable Select-Jumper for Ihre ATA-Festplatte verwenden, müssen alle Geräte, die an das gleiche Kabel angeschlossen sind, ebenso mit dem Cable Select-Jumper eingerichtet werden. Bei der Cable Select-Einstellung entscheidet das Kabel, ob die Festplatte die Masteroder Slave-Funktion übernehmen soll. Die Master-Festplatte muss dazu an den schwarzen Anschluss (Kabelende), die Slave-Platte an den grauen Anschluss (Kabelmitte) und der blaue Anschluss an die Hauptplatine (материнская плата) или ATA-Kontroller-Karte angeschlossen werden.

  Weitere Informationen erhalten Sie in Antwort-Nr. 196299.

Falls Sieeine 3.0 Gbit/s SATA-Festplatte haben, die von Ihrem 1.5 Gbit/s SATA-Kontroller nicht oder nicht richtig erkannt wird (oder Ihr System hängt sich auf) ist es vermutlich notwendig den entsprechenden Jumper zu setzen, um die Datenübertragungsrate auf 1,5 Гбит/с для резервирования. Weitere Informationen dazu erhalten Sie in Antwort-Nr. 193775 (англ.).

• Die Festplatte (Kapazität) ist zu groß, um vom BIOS unterstützt zu werden (nur ATA)

  : Diese Prozedur gint nur für ATA-Festplatten, da es keine Kapazitätsprobleme mit SATA-Kontrollern und großen gis SATA-Fest.

  Bei älteren Systemen (октябрь 1998 г.) kann es vorkommen, dass sie sich während der Erkennung größerer Festplatten aufhängen. Типичные накопительные барьеры составляют 528 МБ, 2,1 ГБ, 8,4 ГБ и 32 ГБ. Es gibt mehrere Möglichkeiten solche Kapazitätsbarrieren zu umgehen. Trennen Sie zuerst das Daten- und Stromkabel von der Festplatte bevor Sie ins BIOS gehen, damit das System nicht einfriert oder sich nicht aufhängt.

  :  Mit folgenden Schritten wird es möglich, dass ältere Systeme große Festplatten (allerdings mit reduzierten Kapazitäten) verwalten können. Falls Sie die volle Kapazität Ihrer Festplatte nutzen möchten, empfehlen wir entweder eine Aktualisierung des BIOS oder (besser) die Anschaffung einer neuen PCI-ATA-Kontrollerkarte.

  1. Starten Sie das System neu und gehen Sie in das BIOS. Normalerweise funktioniert das indem Sie sofort nach dem Systemstart die F2-Taste, Löschtaste (Entfernen), oder die F1-Taste drücken. Achten Sie beim Starten Ihres Computers auf eine entsprechende Meldung, die Sie darüber informiert wie Sie in das BIOS gelangen können.

  2. Установите значение BIOS-Einstellungen для Festplatte для «Auto-Detect» или «None» или «Off».

  3. Speichern Sie diese Einstellungen, verlassen das BIOS und schalten Sie den Computer aus.

  4. Добавил Sie die Festplatte wieder mit Strom- und Datenkabel und boot Sie der SeaTools for DOS-CD или Floppy.

  5. Beim Bootvorgang ins SeaTool-Programm betätigen Sie die C-Taste, um die Festplattenkapazität einzurichten.

  6. Falls Sie nicht wissen, welche maximale Kapazität das BIOS Ihres Systems unterstützt, betätigen Sie die S-Taste, um die Kapazität auf 32 GB (typische Begrenzung älterer Systeme) zu setzen. Sollte Ihnen die Kapazität bekannt sein, richten Sie diese mit der M-Taste manuell auf die richtige Größe ein.

  7. Sobald Sie die Kapazität der Festplatte geändert haben und SeaTools für DOS akzeptiert sie, fahren Sie Ihr System herunter und schalten es aus. Damit löschen Sie jegliche Informationen, die sich im Cache befunden haben. Falls Sie einfach nur einen Neustart durchführen, können die Änderungen der Kapazitätseinstellungen verloren gehen.

  8. Schalten Sie das System wieder and gehen ins BIOS. Setzen Sie dort die Festplatteneinstellungen zurück auf «Auto-Detect».

  9. Speichern Sie die Einstellungen und verlassen das BIOS. Booten Sie nun mit der Installation-CD des Betriebssystems und Installieren das Betriebssystem.

Альтернативные Einstellungen: Obige Schritte 1 и 2 funktionieren nicht mit einigen Systemen. Устанавливается во время «Hängenbleiben» для систем, которые были объединены или удалены, а SeaTools для DOS keine Festplatte erkennt, nachdem die Festplatteneinstellungen im BIOS auf «None» gesetzt wurden.

1. Setzen Sie die Festplattenparameter manuell auf 1024 Zylinder (цилиндры), 16 Köpfe (головки) и 63 Sektoren (сектора).

2. Setzen Sie «LBA» auf «Normal», «Standard» или «Disabled», «Write Pre Comp» (WpCom) и «Landing Zone» (LZ) включены в null gesetzt werden.

3. Speichern Sie die Einstellungen, verlassen das BIOS und schalten Sie den Computer aus.

4. Verbinden Sie die Festplatte wieder mit Strom- und Datenkabel und booten Sie von der Installation-CD des Betriebssystems.

Falls SeaTools for DOS die Festplatte noch immer nicht erkennt, wenden Sie sich an den Hersteller Ihres Motherboards или besorgen sich eine Ultra ATA PCI-Kontrollerkarte.

• Defekte Festplatte
  Falls Sie nach Befolgen o.a. Schritte noch immer Probleme bei der Festplatten- bzw. Betriebssysteminstallation haben, ist es empfehlenswert, die Festplatte mit SeaTools для DOS zu testen. Falls SeaTools для DOS сгенерированы коды Fehlercode, а также предоставлены некоторые незащищенные гарантийные услуги.

Лучший внешний жесткий диск для Mac

Лучший выбор

Хотите использовать жесткий диск для Time Machine или для резервного копирования вашего Mac? Нужно больше места для хранения, но вы не хотите платить целое состояние? Вот лучшие жесткие диски для Mac.

Клифф Джозеф

Macworld 29 сентября 2022 г.

Обновить хранилище на компьютерах Mac никогда не было так просто, поэтому всегда полезно приобрести внешний диск, чтобы обеспечить дополнительное место для всех ваших рабочих файлов, фотографий, видео и игр. И, конечно же, у вас всегда должен быть внешний диск для создания резервных копий Time Machine на случай, если что-то пойдет не так.

Современные твердотельные накопители (SSD) — лучший вариант, поскольку они очень быстрые, надежные и компактные. Тем не менее, твердотельные накопители по-прежнему относительно дороги: диски емкостью 1 ТБ стоят около 100 долларов США / 150 фунтов стерлингов, тогда как за ту же сумму вы можете получить базовый жесткий диск для настольных ПК емкостью 4 ТБ с интерфейсом USB (диски с высокоскоростными портами Thunderbolt, как правило, дороже ) Жесткие диски медленнее, чем твердотельные накопители, но если вам нужно много места для хранения важных файлов и резервных копий, то старый добрый жесткий диск по-прежнему остается самым доступным вариантом. (Если вам нужен SSD, прочтите «Лучший внешний SSD для Mac».)

Существует также множество вариантов: компактные портативные жесткие диски, предназначенные для использования с ноутбуками, и настольные диски очень большой емкости, если вам действительно нужно много места для хранения. Некоторые жесткие диски также предоставляют дополнительные функции, такие как встроенные док-станции с большим количеством портов Thunderbolt и USB, или, возможно, позволяют открывать корпус диска и вставлять новый диск для мгновенного обновления.

Ниже мы ранжируем лучшие жесткие диски, которые мы недавно рассматривали, а также вы найдете общие советы по покупке, которые объясняют, что вам следует искать.

1. LaCie Mobile Drive — лучший выбор для путешественников и лучший в целом

Ассортимент мобильных накопителей LaCie предлагает гораздо более широкий набор опций, а также дизайн «алмазной огранки».

В отличие от неоново-оранжевого резинового бампера, как у Rugged, новые мобильные накопители покрыты элегантным алюминием. Они доступны в двух цветах: Moon Silver и Space Grey, которые должны соответствовать Mac. Дизайн «алмазной огранки» просто относится к преувеличенно угловатым краям и углам; Если смотреть в сторону, алюминиевый корпус кажется действительно прочным.

Мобильные накопители емкостью 4 ТБ и более имеют размеры 4,9 × 3,6 × 0,8 дюйма (124 × 91,2 × 20 миллиметров) и весят 0,9 фунта (400 граммов), и они могут вызвать у кого-то серьезное сотрясение мозга, если вы ударите их по голове. . Диски емкостью 2 ТБ или меньше физически меньше, имеют размеры 4,8 × 3,5 × 0,4 дюйма (121,6 × 87,8 × 10 миллиметров) и весят более скромные 0,5 фунта (200 граммов).

Мобильный накопитель имеет один порт USB-C на назад, но LaCie включает в себя кабели как для USB-C, так и для старого USB 3.0, так что вы можете использовать накопитель с любым Mac или ПК.0003

Диски можно использовать с резервными копиями Time Machine для Mac, но LaCie предлагает приложение ToolKit, позволяющее «зеркалировать» отдельные папки. Это хороший вариант, если вы используете свой Mac на работе и у вас есть отдельные проекты, организованные в своих папках. Любая зеркальная папка автоматически резервируется и обновляется, как только вы вносите какие-либо изменения в любой файл в этой папке. Это гарантирует, что ваши резервные копии всегда будут в актуальном состоянии с самыми последними версиями ваших файлов — Time Machine имеет интервал в один час между резервными копиями.

Наша единственная претензия заключается в том, что скудное руководство LaCie не содержит достаточной информации о приложении ToolKit или различных параметрах форматирования диска, просто оставляя вас продираться через кучу файлов часто задаваемых вопросов на его веб-сайте.

Мобильный накопитель обеспечивает хорошую производительность: скорость записи и чтения в наших тестах составляет в среднем 132 МБ/с (почти идентично скорости Rugged Secure). Резервное копирование партии песен iTunes объемом 5 ГБ заняло ровно одну минуту. – Клифф Джозеф

Seagate Ultra Touch»> 2. Seagate Ultra Touch — лучший вариант для владельцев MacBook

Seagate Ultra Touch доступен с объемом памяти 1 ТБ или 2 ТБ. Он имеет стильный дизайн, который делает его хорошим компаньоном для вашего MacBook, а также предлагает шифрование для обеспечения дополнительной безопасности ваших важных файлов и данных.

Ultra Touch имеет размеры 4,5×3,1×0,5 дюйма (115x78x12 миллиметров) и весит 0,3 фунта (151 грамм), поэтому его легко можно положить в карман куртки или сумку во время путешествия. Он доступен в черном или белом цвете и отделан изящной тканой тканью, которая приятно отличается от скучных монохромных цветов большинства жестких дисков.

Seagate включает в себя стандартный порт USB 3.0 на задней панели накопителя и кабель USB 3.0, который подходит для любого Mac или ПК, а Seagate также включает адаптер USB-C.

Ultra Touch включает в себя то же приложение ToolKit, которое используется с LaCie Mobile Drive. Диск можно использовать для автоматического резервного копирования Time Machine на вашем Mac, но вы также можете использовать параметр зеркала в приложении ToolKit для автоматического резервного копирования отдельных папок, чтобы они всегда были актуальными (и не имели ждать ежечасных резервных копий Time Machine).

Приложение ToolKit также обрабатывает процесс шифрования для Ultra Touch, хотя мы обнаружили, что руководство Seagate — или его отсутствие — довольно бесполезно, и нам пришлось искать ответы на часто задаваемые вопросы и информацию об этом шифровании и других функциях на веб-сайте компании.

Производительность достаточно достойная, хотя Ultra Plus не получит никаких наград за высокоскоростное резервное копирование. В наших тестах он зафиксировал скорость записи и чтения 125 МБ/с и 130 МБ/с соответственно, а для резервного копирования пакета музыкальных файлов iTunes объемом 5 ГБ потребовалось 110 секунд. Тем не менее, эта производительность будет достаточной для рутинного резервного копирования, а опция шифрования будет действительно полезна, если вы хотите убедиться, что ваши личные данные останутся конфиденциальными, даже если диск потерян или украден. – Клифф Джозеф

3. Seagate Firecuda Special Edition — лучший выбор для поклонников «Звездных войн»

Компания Seagate обновила линейку дисков Firecuda рядом моделей специального выпуска, дизайн которых взят из фильмов Marvel и «Звездных войн». Есть диски с Человеком-пауком, Боббой Феттом и Мандолорцем, но наш любимый — «маленький и мощный» Малыш Йода (да, я знаю, что его зовут Грогу, но для меня он всегда будет Малышом Йодой). А при подключении к Mac диск даже отображается на рабочем столе со значком Baby Yoda.

Эти диски специального выпуска доступны только с объемом памяти 2 ТБ, и все они доступны по цене 114,95 фунтов стерлингов / 139,99 долларов США на веб-сайте Seagate. Это немного дорого для диска емкостью 2 ТБ, поэтому вы платите немного больше за атмосферу «Звездных войн», но мы видели их по более низким ценам в других местах в Интернете, и в линейке Firecuda есть другие модели, которые также обеспечивают другую емкость.

Он немного больше, чем некоторые портативные накопители: его толщина составляет 14,5 мм, ширина — 80 мм, а длина — 122 мм. Тем не менее, он прочно сложен и весит всего 167 г, поэтому он достаточно легкий, чтобы просто взять его и положить в сумку с ноутбуком во время путешествия. Единственная небольшая странность в дизайне заключается в том, что он использует интерфейс USB 3. 2 с кабелем USB-A — по-видимому, для обеспечения совместимости с консолями Xbox — поэтому вам понадобится адаптер USB-C, если ваш Mac имеет только USB-C.

Диск Firecuda отформатирован в формате ExFat для ПК с Windows, но вы можете переформатировать его для Mac с помощью Дисковой утилиты, а приложение Seagate ToolKit будет работать на любом Mac с macOS 10.14 или более поздней версии. Диск будет работать с Time Machine на вашем Mac, но приложение ToolKit также позволяет вам создать специальную папку Mirror на вашем Mac, которая всегда синхронизируется с соответствующей папкой Mirror на диске Firecuda. Приложение даже позволяет настраивать цветные световые эффекты для индикатора состояния на передней панели накопителя.

Seagate не указывает скорость диска, но в наших тестах мы зафиксировали скорость чтения и записи 130 МБ/с. Профессиональные пользователи могут предпочесть более быстрый жесткий диск или SSD, но это респектабельная скорость для портативного жесткого диска, такого как этот, и Firecuda — действительно хороший, не говоря уже о том, что очень милый вариант для ежедневного резервного копирования на вашем Mac. .

4. G-Drive ArmorATD — лучший прочный портативный накопитель

ArmorATD представляет собой корпус с 2,5-дюймовым жестким диском внутри, который амортизируется, а прочный алюминиевый корпус окружен силиконовым носком для дополнительной защиты. Он выдержит незначительное небрежное обращение, больше когда выключен, чем включен, и диски вращаются, но лучше всего с любым жестким диском не обращаться с ним как с хоккейной шайбой. Соединение — USB-C со скоростью 5 Гбит/с (USB 3.1/Gen 1) — этого достаточно для любого жесткого диска. Гарантия на привод составляет три года.

Вы получите около 120 МБ/с при записи и 127 МБ/с при чтении (с большими файлами) от ArmorATD на вашем Mac. Хорошая вещь. Armor ATD поставляется в формате exFAT, так что вы готовы к работе как с Windows, так и с macOS. Однако exFAT извлечет максимальный штраф в размере 5 процентов, поэтому пользователи Mac захотят переформатировать диск. – Джон Л. Якоби

Прочитайте наш полный G-Drive ArmorATDобзор

WD Black P10 Game Drive»> 5. Игровой накопитель WD Black P10

WD Black D10 — это высокопроизводительный жесткий диск для геймеров и творческих пользователей, которым необходимо работать с большими мультимедийными файлами. Однако у D10 есть свои ограничения — буква «D» означает рабочий стол, и это громоздкий жесткий диск, который должен стоять на столе и работать от сети. И по какой-то причине он доступен только в одном размере, емкостью 8 ТБ.

Black P10 представляет собой более портативную альтернативу. Он не такой быстрый, как D10, но может получать питание от USB-порта, поэтому вы можете просто подключить его к любому Mac, ПК или игровой приставке, когда вам нужно сделать резервную копию ваших файлов. Он относительно велик для портативного накопителя: его толщина составляет 20 мм, ширина — 88 мм, а длина — 118 мм, но его усиленный корпус достаточно прочен, чтобы выдерживать удары в рюкзаке во время путешествия.

Диск рассчитан на относительно скромные 140 МБ/с как для чтения, так и для записи, хотя наши тесты фактически зафиксировали скорость 120 МБ/с и 110 МБ/с для производительности чтения и записи соответственно. Это не побьет никаких рекордов, но подойдет для случайного резервного копирования Time Machine или для хранения большого количества игр, фотографий, видео и других мультимедийных файлов. P10 также имеет конкурентоспособную цену, начиная всего с 89,99 долларов США / 80,99 фунтов стерлингов за здоровые 2 ТБ хранилища. Также доступны модели на 4 ТБ и 5 ТБ, поэтому P10 — хороший вариант для пользователей Mac, у которых действительно большие коллекции фотографий и видео, которые они не могут поместить на внутренний диск своего Mac.

Единственная странность в том, что в P10 используется устаревший интерфейс USB 3.2. В комплект входит USB-кабель, но у него есть разъем USB-A, поэтому вам потребуется адаптер для компьютеров Mac, у которых есть только USB-C.

6. WD My Passport — лучший бюджетный портативный накопитель

Накопитель My Passport от Western Digital предлагает большой объем портативного хранилища по конкурентоспособной цене. My Passport стоит всего 79,99 долл. США / 49,99 фунтов стерлингов за хранилище объемом 1 ТБ и до 189 долл. США / 119,99 фунтов стерлингов за 5 ТБ, так что это действительно доступный вариант резервного копирования, если у вас ограниченный бюджет.

Физический размер диска зависит от выбранного объема памяти. Тестируемый нами накопитель емкостью 4 ТБ имел размеры 4,2 × 3,0 x 0,8 дюйма (107 x 76 x 19 миллиметров), но модели емкостью 1 ТБ и 2 ТБ имеют толщину всего 0,43 дюйма (11 мм). Накопитель емкостью 4 ТБ по-прежнему достаточно мал, чтобы без проблем поместиться в карман куртки. Он также очень прочный, поэтому мы будем рады использовать его на открытом воздухе с нашим MacBook.

Тем не менее, накопитель немного устарел, используя старый интерфейс USB 3.0, поэтому вам понадобится адаптер, если на вашем Mac есть только USB-C. Его скорость чтения и записи 108 МБ/с и 100 МБ/с соответственно также не получит никаких наград, но My Passport по-прежнему подойдет для случайного резервного копирования Time Machine, когда вы находитесь в пути со своим ноутбуком.

Существует также модель под названием My Passport For Mac, которая включает в себя дополнительные кабели для USB 3.0 и USB-C и предварительно отформатирована в формате Apple HFS+, но она немного дороже, поэтому не имеет значения, если у вас нет дополнительных наличных денег, чтобы сэкономить. – Клифф Джозеф

7. LaCie 1big Dock — лучший вариант для профессиональных и творческих пользователей

Как следует из названия, LaCie 1big Dock — это больше, чем просто жесткий диск. Он начинается с 369 долларов./ 349,99 фунтов стерлингов за диск с хранилищем 4 ТБ, до 889 долларов США / 869,99 фунтов стерлингов за 18 ТБ, а его жесткий диск IronWolf Pro со скоростью 7200 об / мин обеспечивает высокую производительность со скоростью чтения и записи 235 МБ / с через порт Thunderbolt 3. Это делает его хорошим вариантом для всех, кому нужен быстрый накопитель для больших видео, фотографий и аудиофайлов.

Основной порт Thunderbolt также обеспечивает питание для зарядки ноутбука MacBook. У вас даже есть возможность открыть переднюю панель, чтобы заменить стандартный жесткий диск и вставить новый диск, чтобы обеспечить мгновенное обновление.

Но то, что действительно выделяет 1big Dock среди большинства своих конкурентов с жесткими дисками, — это встроенный концентратор и функции подключения. Есть второй порт Thunderbolt, который позволит вам подключать дополнительные устройства Thunderbolt и USB-C, а также интерфейс DisplayPort 1.4 для внешнего монитора.

На передней панели накопителя также имеется стандартный порт USB 3.0 и слоты для карт памяти SD и CompactFlash (CF), что делает его отличным вариантом для творческих пользователей, которым необходимо импортировать файлы с камер и других устройств.

Также доступна версия 1big Dock, в которой также используется более быстрое твердотельное хранилище — конечно, это немного дороже. – Клифф Джозеф

8. WD_Black D10 — лучший бюджетник

Накопители Western Digital WD_Black в первую очередь предназначены для геймеров, которым нужен быстрый накопитель для ускорения загрузки их игр, что объясняет, почему угрожающий черный дизайн этого настольного накопителя D10 выглядит как кусок тяжеловесные боеприпасы из игр Call Of Duty. Но быстрый диск также понравится всем, у кого есть много фото, видео и аудиофайлов, которые они хотят хранить на своем Mac, а у D10 есть и другие функции, которые также могут пригодиться.

Некоторые аспекты дизайна немного странные. Доступна только одна версия с хранилищем на 8 ТБ, хотя его цена на Amazon в 240 долларов / 199,99 фунтов стерлингов по-прежнему конкурентоспособна для такого быстрого диска, как этот. Он оснащен только старым интерфейсом USB A (хотя это USB 3.2), возможно, для обеспечения совместимости со старыми игровыми консолями, поэтому вам понадобится адаптер, если на вашем Mac есть только USB-C.

Его привод со скоростью вращения 7200 об/мин обеспечивает очень хорошую производительность, достигая скорости чтения и записи 245 МБ/с и 240 МБ/с соответственно. Для D10 требуется внешний источник питания, поэтому он в значительной степени предназначен для настольного использования, но у него также есть два дополнительных порта USB 3.2 на задней панели накопителя, которые могут обеспечивать питание для других устройств, таких как iPhone или iPad. Однако эти порты предназначены только для зарядки, поэтому вы не можете использовать D10 в качестве док-станции для подключения периферийных устройств, таких как принтер или карта памяти. – Cliff Joseph

Мы собрали лучшие жесткие диски Mac выше, но прежде чем принимать решение о покупке, вам нужно подумать о том, как вы будете использовать устройство. Чтобы найти лучший жесткий диск для ваших нужд, вам нужно ответить на несколько вопросов.

Сколько памяти мне нужно?

Хранилище на жестком диске относительно дешевое. Если вы действительно не хотите экономить свои деньги, мы рекомендуем наименьший размер жесткого диска — 1 ТБ.

Модернизация до 2 ТБ, 3 ТБ и даже 4 ТБ также экономически эффективна — цена за мегабайт снижается по мере увеличения емкости, поэтому рекомендуется перейти на следующую модель. Каждый терабайт может хранить около 11 000 музыкальных альбомов на 19Качество 2 кбит/с, но такое хранилище не кажется таким уж большим, когда вы начинаете архивировать видео 4K.

Портативный или настольный?

Если вы думаете, что вас устроит жесткий диск емкостью от 1 ТБ до 4 ТБ, вы можете купить портативный диск. В них используются маленькие 2,5-дюймовые диски, и они легко помещаются в карман пальто. Портативные накопители обычно тоже питаются от шины. Это означает, что вам просто нужно подключить их к настольному компьютеру или ноутбуку, отдельный источник питания не требуется. Кабель всего один, а дисковод почти не занимает места.

Если подойдет только жесткий диск сверхбольшой емкости, подумайте о настольном устройстве. В них используются более крупные 3,5-дюймовые диски емкостью от 4 ТБ до 18 ТБ. Они должны быть подключены к источнику питания; это нормально, если он все время остается дома или перемещается из офиса в офис.

Защищенные накопители для путешествий

Некоторые портативные накопители обладают повышенной прочностью. Защита от ударов является наиболее важной для жесткого диска, так как в отличие от SSD у них есть движущиеся части, которые могут быть необратимо повреждены при падении. Прочные накопители обычно имеют резиновое покрытие, поглощающее силу удара, и прочный корпус, который не деформируется, не трескается и не разрушается при обычном давлении.

Некоторые также обладают водостойкостью. Хотя немногие из них имеют рейтинг IP68, как iPhone 11 Pro, что означает, что их можно погружать в воду без повреждений, некоторые могут выдержать дождь или водяные струи/брызги.

Однако купите диск большего размера, и вы, скорее всего, получите другие функции. Настольные устройства могут иметь встроенный «концентратор», позволяющий подключать карты памяти или периферийные устройства через порты USB. Это особенно полезно, если ваша текущая установка имеет ограниченные возможности подключения или USB-накопители, которые у вас есть, просто не очень удобны.

Какой разъем вам нужен?

Также важно, чтобы разъем жесткого диска соответствовал разъему вашего ноутбука или настольного компьютера. Вы получите кабель в коробке, но он будет заканчиваться штекером в форме USB-A или USB-C, как показано здесь:

USB-A (слева) и USB-C.

Если у вас нет старого Mac или MacBook, который предлагает только старый порт USB-A, вам понадобится более новый разъем USB-C, который также выполняет функцию Thunderbolt. Каждый Mac, проданный Apple за последние несколько лет, оснащен разъемом типа USB-C, хотя некоторые настольные компьютеры Mac по-прежнему предлагают и старый стандарт USB.

Однако не все USB-C одинаковы. Порт USB-C на компьютерах Mac также поддерживает Thunderbolt 3 и, в некоторых случаях, Thunderbolt 4. Порт USB-C основан на USB 3.1 и обеспечивает скорость до 10 Гбит/с. Thunderbolt 3 обеспечивает скорость до 40 Гбит/с. Thunderbolt 4 также предлагает скорость 40 Гбит/с, но имеет несколько других преимуществ, в том числе скорость передачи данных 32 Гбит/с, которая будет полезна всем, кому необходимо передавать большие видеофайлы с накопителя на рабочий стол для редактирования. Существует также новый стандарт USB 4, предлагающий пропускную способность от 20 Гбит/с до 40 Гбит/с, который вы увидите вместе с более новым стандартом Thunderbolt 4, но обратите внимание, что USB 4 не предлагает все функции Thunderbolt.

Понятно, что Thunderbolt — лучший вариант, чем USB, если вы ищете лучший интерфейс для вашего жесткого диска, но варианты Thunderbolt, вероятно, будут дороже, чем их аналоги USB.

Беспроводная связь и NAS

Не каждый жесткий диск нужно подключать: вы также можете выбрать сетевое хранилище (NAS), которое позволяет передавать файлы и резервные копии по беспроводной сети. Эти сетевые накопители подключаются к домашней сети Wi-Fi, чтобы делиться своими данными с другими устройствами в вашем доме. Это может быть Smart TV, Apple TV, планшет или ноутбук.

NAS особенно полезен, если вы хотите установить дома медиа-сервер. Это как беспроводной музыкальный автомат, который можно заполнить видео, фотографиями и музыкой. Прочтите нашу статью о лучших дисках NAS, чтобы узнать больше.

Исправление проблем с USB-C в Windows

Windows 11 Windows 10 Windows 10 Mobile Больше…Меньше

Обзор USB-C

С помощью подключения USB-C вы можете заряжать свой ПК с Windows 11, а также подключаться к другим устройствам USB Type-C, таким как мобильные телефоны, док-станции, видеоадаптеры и другие устройства с портом USB-C.

К сожалению, некоторые комбинации аппаратного и программного обеспечения могут вызывать проблемы. Если это произойдет, вы можете получить уведомление о том, что с подключением USB-C что-то не так. Мы предоставили несколько советов ниже, которые помогут вам исправить ситуацию. И если вы хотите изменить, видите ли вы уведомления о проблемах с USB, вот как это сделать:

1. Выберите Найдите , введите usb и выберите Настройки USB из списка результатов.

   Открыть настройки USB

2. Включение или отключение уведомлений о подключении .

Примечание. Если у вас возникли проблемы с загрузкой фотографий, см. раздел Импорт фотографий и видео с телефона на компьютер.

Вот некоторые уведомления USB-C, которые вы можете получить в случае возникновения проблемы:

• Функциональность устройства USB4 может быть ограничена

• USB устройство не распознается

• Подключено медленное USB-зарядное устройство

• org/ListItem»>

  ПК не заряжается

• Функциональность USB-устройства может быть ограничена

• Функциональность устройства Thunderbolt может быть ограничена

• Подключение дисплея может быть ограничено

• org/ListItem»>

  Функциональность устройства MHL может быть ограничена

• Используйте другой порт USB

• Устройству USB может потребоваться больше энергии

• Неподдерживаемый аудиоадаптер USB-C

Функциональность устройства USB4 может быть ограничена

Убедитесь, что устройство USB4, к которому вы подключаетесь, поддерживается вашим ПК.

Попробуйте эти решения	Возможные причины
Убедитесь, что ваш компьютер поддерживает USB4, чтобы получить максимальную отдачу от подключенного устройства USB4 или док-станции. Убедитесь, что вы используете кабель, предоставленный производителем вашего устройства или док-станции, или сертифицированный кабель USB4. Подключите устройство USB4 или док-станцию ​​напрямую к компьютеру или только к док-станции USB4.	Ваше устройство или док-станция поддерживают USB4, но они подключены к порту ПК, который не поддерживает USB4. Подключенное устройство может иметь ограниченную функциональность, поскольку оно не использует USB4. Вы используете кабель, который не поддерживает USB4. Вы подключаете устройство USB4 или док-станцию ​​к док-станции, которая не поддерживает USB4.

Устройство USB не распознано

Последнее USB-устройство, подключенное к этому компьютеру, неисправно, и Windows не распознает его.

907:40

Возможная причина

Попробуйте эти решения
org/ItemList»> Найдите код ошибки на ПК с Windows 11 и запишите его. Для кода ошибки, который вы видите, выполните действия по устранению неполадок, описанные в разделе Коды ошибок в диспетчере устройств в Windows. Примечание. Это относится ко всем кодам ошибок, отображаемым в диспетчере устройств, за исключением кода ошибки 28 (драйверы для устройства не установлены).	USB-устройство, к которому вы подключились, сообщило о проблеме или о проблеме с драйвером устройства.

Чтобы найти код ошибки на ПК с Windows 11

1. Нажмите кнопку Пуск , затем введите диспетчер устройств и выберите Диспетчер устройств из списка результатов.

2. В диспетчере устройств найдите устройство. Он должен быть отмечен желтым восклицательным знаком.

3. Выберите устройство, нажмите и удерживайте (или щелкните правой кнопкой мыши) его, а затем выберите Свойства . Код ошибки отображается под Состояние устройства .

Медленно подключено зарядное устройство USB

Чтобы ускорить зарядку, используйте зарядное устройство и кабель, входящие в комплект поставки устройства.

Попробуйте эти решения

Возможные причины

Используйте зарядное устройство и кабель, входящие в комплект поставки ПК. Убедитесь, что зарядное устройство подключено к зарядному порту USB-C на вашем ПК. Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК.

Зарядное устройство несовместимо с вашим ПК. Зарядное устройство недостаточно мощное для зарядки ПК. Зарядное устройство не подключено к зарядному порту на вашем ПК. Мощность кабеля для зарядки недостаточна для зарядного устройства или ПК. Пыль или грязь внутри USB-порта вашего устройства мешали правильной установке зарядного устройства. Зарядное устройство подключено через внешний концентратор или док-станцию. Примечания: ПК с разъемами USB Type-C имеет более высокие пределы мощности. Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности. Для более быстрой зарядки ваш компьютер, зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему компьютеру для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку. Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК.

ПК не заряжается

Чтобы ускорить зарядку, используйте зарядное устройство и кабель, входящие в комплект поставки устройства.

Попробуйте эти решения

Возможные причины

Используйте зарядное устройство и кабель, входящие в комплект поставки ПК. Убедитесь, что зарядное устройство подключено к зарядному порту USB-C на вашем ПК. Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК.

Зарядное устройство несовместимо с вашим ПК. Зарядное устройство недостаточно мощное для зарядки ПК. Зарядное устройство не подключено к зарядному порту на вашем ПК. Кабель для зарядки не соответствует требованиям к питанию зарядного устройства или ПК. Пыль или грязь внутри USB-порта вашего устройства могут мешать правильной установке зарядного устройства. Зарядное устройство подключено к вашему ПК через внешний концентратор или док-станцию. Примечания: ПК с разъемами USB Type-C имеет более высокие пределы мощности. Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности. Для более быстрой зарядки ваш компьютер, зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему компьютеру для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку. Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК.

Функциональность USB-устройства может быть ограничена

Убедитесь, что устройство, к которому вы подключаетесь, поддерживается вашим ПК.

— ИЛИ —

Функциональность устройства Thunderbolt может быть ограничена

Убедитесь, что устройство Thunderbolt, к которому вы подключаетесь, поддерживается вашим ПК.

Попробуйте эти решения

Возможные причины

org/ListItem»> Убедитесь, что ваш компьютер поддерживает те же функции USB-C, что и подключенное устройство. Убедитесь, что кабель поддерживает те же функции USB-C, что и подключенное устройство. Убедитесь, что устройство или ключ подключены напрямую к вашему ПК. Убедитесь, что устройство или адаптер подключены к порту USB-C на вашем ПК, который поддерживает правильный альтернативный режим. Например, если вы подключаете устройство с альтернативным режимом Thunderbolt, убедитесь, что вы подключаетесь к порту USB-C, который поддерживает Thunderbolt™.

Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим компьютером. Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает. Устройство или ключ не подключены к правильному порту USB-C на вашем ПК. Устройство или ключ использует внешний концентратор или док-станцию ​​для подключения к вашему ПК. К вашему ПК подключено слишком много других устройств или ключей в альтернативном режиме. Примечания: USB Type-C имеет новую функцию под названием «Альтернативные режимы». Если ваш кабель USB-C имеет эту функцию, вы можете подключаться к устройствам, отличным от USB, которые поддерживают тот же альтернативный режим. Например, если ваш кабель USB-C имеет альтернативный режим Thunderbolt, вы можете подключаться к устройствам Thunderbolt. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Функция альтернативного режима должна поддерживаться аппаратным и программным обеспечением ПК, а также подключенным устройством или ключом. Вам также может понадобиться специальный кабель USB-C.

Подключение дисплея может быть ограничено

Убедитесь, что устройство DisplayPort, к которому вы подключаетесь, поддерживается вашим ПК .

— ИЛИ —

Функциональность устройства MHL может быть ограничена

Убедитесь, что устройство MHL, к которому вы подключаетесь, поддерживается вашим ПК.

Попробуйте эти решения

Возможные причины 907:45

Убедитесь, что ваш ПК, внешний дисплей и кабель поддерживают альтернативные режимы DisplayPort или MHL. Убедитесь, что устройство или ключ подключены напрямую к вашему ПК. Убедитесь, что устройство или адаптер подключены к порту USB-C на вашем ПК, который поддерживает правильный альтернативный режим. Например, адаптер альтернативного режима DisplayPort должен быть подключен к порту USB-C на вашем ПК, который поддерживает альтернативный режим DisplayPort.

Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим ПК. org/ListItem»> Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает. Устройство или ключ не подключены к правильному порту USB-C на вашем ПК. Устройство или ключ подключены к вашему ПК через внешний концентратор или док-станцию. К вашему ПК подключено слишком много других устройств или ключей, использующих соединение USB-C. Примечания. USB Type-C имеет новую функцию под названием «Альтернативные режимы», которая позволяет использовать не-USB-соединения с кабелем USB-C и соединением. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Вот альтернативные режимы отображения, которые может поддерживать ваш кабель: DisplayPort Альтернативный режим DisplayPort позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем DisplayPort. МХЛ Альтернативный режим MHL позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем MHL. HDMI Альтернативный режим HDMI позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем HDMI.

Используйте другой порт USB

USB-устройство может иметь ограниченную функциональность при подключении к этому порту. Подключите USB-устройство к другому USB-порту на вашем ПК.

Попробуйте эти решения	Возможные причины
org/ListItem»> Убедитесь, что устройство или ключ подключены напрямую к вашему ПК. Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК, который поддерживает функции устройства или ключа. Например, если вы подключаете устройство Thunderbolt, убедитесь, что оно подключено к порту USB-C на вашем ПК, который поддерживает Thunderbolt.

Устройству USB может потребоваться больше энергии

Возможно, ваш компьютер не обеспечивает достаточного питания USB-устройства. Пожалуйста, подключите устройство к внешнему источнику питания или попробуйте использовать другой компьютер.

Попробуйте эти решения

Возможные причины

Если USB-устройство может питаться от внешнего источника, подключите его к внешнему источнику питания. org/ListItem»> Подключайте компьютер к внешнему источнику питания и не используйте его от батареи. Отключите все неиспользуемые USB-устройства, подключенные к вашему ПК.

Ваш компьютер не может питать устройство, к которому вы подключены, потому что это устройство не поддерживается. Аккумулятор вашего ПК разряжен, поэтому он временно ограничил мощность, которую может обеспечить устройство. Ваш компьютер подает питание на другие устройства, поэтому он временно ограничил подачу питания на устройство, к которому вы только что подключились. Устройство, к которому вы подключились, требует больше энергии, чем может обеспечить ПК.

Неподдерживаемый аудиоадаптер USB-C

Вместо этого подключите цифровой аудиоадаптер USB-C.

907:40

Попробуйте это решение

Возможная причина

Если к компьютеру подключен аналоговый аудиоадаптер USB-C, отключите его, а затем вместо него подключите цифровой аудиоадаптер USB-C.

Ваш компьютер не поддерживает аудиоадаптер, к которому вы подключились. Примечание. Существует два типа аудиоадаптеров USB-C: аналоговые и цифровые. Большинство ПК поддерживают только цифровые аудиоадаптеры USB-C, которые содержат оборудование, преобразующее цифровые аудиоданные с ПК в аналоговый сигнал, который могут воспроизводить наушники или динамики. Цифровые аудиоадаптеры USB-C часто дороже аналоговых аудиоадаптеров.

Обзор USB-C

С помощью подключения USB-C вы можете заряжать свой ПК с Windows 10, а также подключаться к другим устройствам USB Type-C, таким как мобильные телефоны, док-станции, видеоадаптеры и другие устройства с портом USB-C.

К сожалению, некоторые комбинации аппаратного и программного обеспечения могут вызывать проблемы. Если это произойдет, вы можете получить уведомление о том, что с подключением USB-C что-то не так. Мы предоставили несколько советов ниже, которые помогут вам исправить ситуацию. И если вы хотите изменить отображение уведомлений о проблемах с USB, вот как это сделать:

1. Нажмите кнопку Пуск , затем выберите Настройки > Устройства > USB .

   Открыть настройки USB

2. Установите или снимите флажок Уведомлять меня о проблемах с подключением к USB-устройствам .

Примечание. Если у вас возникли проблемы с загрузкой фотографий, см. раздел Импорт фотографий и видео с телефона на компьютер.

Вот некоторые уведомления USB-C, которые вы можете получить в случае возникновения проблемы:

• Возможно, вы сможете починить свое USB-устройство

• Подключено медленное USB-зарядное устройство

• ПК (или телефон) не заряжается

• org/ListItem»>

  USB-устройство может не работать

• Функциональность устройства USB или Thunderbolt может быть ограничена

• Подключение дисплея может быть ограничено

• Эти два ПК (мобильные устройства) не могут обмениваться данными

• org/ListItem»>

  Используйте другой порт USB

• USB-устройство может работать неправильно

• Неподдерживаемый аудиоадаптер USB

Возможно, вы сможете починить USB-устройство

  Проблема с вашим USB-устройством. Выполните следующие действия, чтобы попытаться исправить это. (Код ошибки ____)

Попробуйте эти решения	Возможная причина
org/ItemList»> Найдите код ошибки на ПК с Windows 10 (или телефоне) и запишите его. Для кода ошибки, который вы видите, выполните действия по устранению неполадок, описанные в разделе Коды ошибок в диспетчере устройств в Windows. Примечание. Это относится ко всем кодам ошибок, отображаемым в диспетчере устройств, за исключением кода ошибки 28 (драйверы для устройства не установлены).	USB-устройство, к которому вы подключились, сообщило о проблеме или о проблеме с драйвером устройства.

1. Нажмите кнопку Пуск , затем в поле поиска на панели задач введите диспетчер устройств и выберите Диспетчер устройств из списка результатов.

2. В диспетчере устройств найдите устройство. Он должен быть отмечен желтым восклицательным знаком.

3. Выберите устройство, нажмите и удерживайте (или щелкните правой кнопкой мыши) его, а затем выберите Свойства . Код ошибки отображается под Состояние устройства .

Медленно подключено зарядное устройство USB

Для ускорения зарядки используйте зарядное устройство и кабель, входящие в комплект поставки вашего устройства.

Попробуйте эти решения

Возможные причины

org/ListItem»> Используйте зарядное устройство и кабель, входящие в комплект поставки ПК (или телефона). Убедитесь, что вы подключаете зарядное устройство к зарядному порту USB-C на вашем ПК (или телефоне). Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК (или телефоне).

Зарядное устройство несовместимо с вашим ПК (или телефоном). Зарядное устройство недостаточно мощное для зарядки ПК (или телефона). Зарядное устройство не подключено к зарядному порту на вашем ПК (или телефоне). Мощность кабеля для зарядки недостаточна для зарядного устройства, ПК или телефона. Пыль или грязь внутри USB-порта вашего устройства мешали правильной установке зарядного устройства. Зарядное устройство подключено через внешний концентратор или док-станцию. Примечания: ПК (или телефон) с разъемами USB Type-C имеют более высокие пределы мощности. Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности. Для более быстрой зарядки ваш компьютер (или телефон), зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему ПК (или телефону) для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку. Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК (или телефоном).

ПК (или телефон) не заряжается

Чтобы ускорить зарядку, используйте зарядное устройство и кабель, входящие в комплект поставки устройства.

Попробуйте эти решения

Возможные причины

org/ListItem»> Используйте зарядное устройство и кабель, входящие в комплект поставки ПК (или телефона). Убедитесь, что вы подключаете зарядное устройство к зарядному порту USB-C на вашем ПК (или телефоне). Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК (или телефоне).

Зарядное устройство несовместимо с вашим ПК (или телефоном). Зарядное устройство недостаточно мощное для зарядки ПК (или телефона). Зарядное устройство не подключено к зарядному порту на вашем ПК (или телефоне). Зарядный кабель не соответствует требованиям к питанию зарядного устройства, ПК или телефона. Пыль или грязь внутри USB-порта вашего устройства могут мешать правильной установке зарядного устройства. Зарядное устройство подключено к вашему ПК (или телефону) через внешний концентратор или док-станцию. Примечания: ПК (или телефон) с разъемами USB Type-C имеют более высокие пределы мощности. Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности. Для более быстрой зарядки ваш компьютер (или телефон), зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему ПК (или телефону) для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку. Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК (или телефоном).

Устройство USB может не работать

Попробуйте подключить его к ПК.

Попробуйте эти решения

Возможная причина

org/ListItem»> Убедитесь, что на вашем телефоне с Windows 10 установлены все последние обновления для Windows. Чтобы проверить наличие последних обновлений, на Пуск проведите пальцем к списку Все приложения, а затем выберите Настройки > Обновление и безопасность > Обновление телефона > Проверить наличие обновлений . Это позволяет проверить наличие последних обновлений для Windows и новейших драйверов устройств. Дополнительные сведения см. в разделе Обновления Windows 10. Если на вашем телефоне с Windows 10 уже установлена ​​последняя версия Windows 10 Mobile, попробуйте вместо этого подключить ваше устройство к ПК с Windows 10.

В устройстве, к которому вы подключились, есть драйвер, который не поддерживается версией Windows 10 Mobile, на которой работает ваш телефон. Сведения о поддерживаемых устройствах см. в разделе Универсальная последовательная шина (USB).

Функциональность устройства USB или Thunderbolt может быть ограничена

Убедитесь, что устройство, к которому вы подключаетесь, поддерживается и что вы используете правильный кабель.

907:40

Возможные причины

Попробуйте эти решения

org/ListItem»> Убедитесь, что ваш ПК (или телефон) поддерживает те же функции USB-C, что и подключенное устройство. Убедитесь, что кабель поддерживает те же функции USB-C, что и подключенное устройство. Убедитесь, что устройство или ключ подключены напрямую к вашему ПК (или телефону). Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК (или телефоне), который поддерживает правильный альтернативный режим. Например, если вы подключаете устройство с альтернативным режимом Thunderbolt, убедитесь, что вы подключаетесь к порту USB-C, который поддерживает Thunderbolt.

Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим ПК (или телефоном). Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает. Устройство или ключ не подключены к нужному порту USB-C на вашем ПК (или телефоне). Устройство или ключ использует внешний концентратор или док-станцию ​​для подключения к вашему ПК (или телефону). К вашему ПК (или телефону) подключено слишком много других устройств или ключей в альтернативном режиме. Примечания: USB Type-C имеет новую функцию под названием «Альтернативные режимы». Если ваш кабель USB-C имеет эту функцию, вы можете подключаться к устройствам, отличным от USB, которые поддерживают тот же альтернативный режим. Например, если ваш кабель USB-C имеет альтернативный режим Thunderbolt, вы можете подключаться к устройствам Thunderbolt. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Функция альтернативного режима должна поддерживаться аппаратным и программным обеспечением ПК или телефона, а также подключенным устройством или аппаратным ключом. Вам также может понадобиться специальный кабель USB-C.

Подключение дисплея может быть ограничено

Соединение DisplayPort/MHL может не работать. Попробуйте использовать другой кабель.

Попробуйте эти решения

Возможные причины

org/ListItem»> Убедитесь, что ваш ПК (или телефон), внешний дисплей и кабель поддерживают альтернативные режимы DisplayPort или MHL. Убедитесь, что устройство или ключ подключены напрямую к вашему ПК (или телефону). Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК (или телефоне), который поддерживает правильный альтернативный режим. Например, адаптер альтернативного режима DisplayPort должен быть подключен к порту USB-C на вашем ПК (или телефоне), который поддерживает альтернативный режим DisplayPort.

org/ListItem»> Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим ПК (или телефоном). Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает. Устройство или ключ не подключены к нужному порту USB-C на вашем ПК (или телефоне). Устройство или ключ подключен к вашему ПК (или телефону) с помощью внешнего концентратора или док-станции. К вашему ПК (или телефону) подключено слишком много других устройств или ключей, использующих соединение USB-C. Примечания: USB Type-C имеет новую функцию под названием «Альтернативные режимы», которая позволяет использовать не-USB-соединения с кабелем USB-C и соединением. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Вот альтернативные режимы отображения, которые может поддерживать ваш кабель: DisplayPort Альтернативный режим DisplayPort позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем DisplayPort. МХЛ Альтернативный режим MHL позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем MHL. HDMI Альтернативный режим HDMI позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем HDMI.

Эти два ПК (мобильные устройства) не могут обмениваться данными

Попробуйте подключить один из них к мобильному устройству (ПК).

Попробуйте это решение	Возможные причины 907:45
Вместо этого подключите ПК с Windows 10 к телефону с Windows 10.	Эти типы соединений в настоящее время не поддерживаются:

Используйте другой порт USB

Этот порт USB не поддерживает DisplayPort, Thunderbolt или MHL. Подключите USB-устройство к другому USB-порту на вашем ПК.

— ИЛИ —

USB-устройство может иметь ограниченную функциональность при подключении к этому порту. Подключите USB-устройство к другому USB-порту на вашем ПК.

Попробуйте эти решения	Возможные причины
Убедитесь, что устройство или ключ подключены напрямую к вашему ПК (или телефону). Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК (или телефоне), который поддерживает функции устройства или ключа. Например, если вы подключаете устройство Thunderbolt, убедитесь, что оно подключено к порту USB-C на вашем ПК (или телефоне), который поддерживает Thunderbolt.

Устройство USB может работать неправильно

Возможно, ваш компьютер (или телефон) не обеспечивает достаточного питания USB-устройства. Подключите адаптер питания к USB-устройству или попробуйте использовать другой компьютер (или телефон).

Попробуйте эти решения

Возможные причины 907:45

Если USB-устройство может питаться от внешнего источника, подключите его к внешнему источнику питания. Подключайте компьютер (или телефон) к внешнему источнику питания и не работайте от батареи. Отключите все неиспользуемые USB-устройства, подключенные к вашему ПК.

Ваш компьютер (или телефон) не может питать устройство, к которому вы подключены, поскольку это устройство не поддерживается. Аккумулятор вашего ПК (или телефона) разряжен, поэтому он временно ограничивает количество энергии, которое может обеспечить устройство. org/ListItem»> Ваш компьютер (или телефон) подает питание на другие устройства, поэтому он временно ограничил подачу питания на устройство, к которому вы только что подключились. Устройство, к которому вы подключились, требует больше энергии, чем может обеспечить ПК (или телефон).

Неподдерживаемый аудиоадаптер USB

Вместо этого подключите цифровой аудиоадаптер USB-C.

Попробуйте это решение

Возможная причина

Если к компьютеру подключен аналоговый аудиоадаптер USB-C, отключите его, а затем вместо него подключите цифровой аудиоадаптер USB-C.

Ваш компьютер не поддерживает аудиоадаптер, к которому вы подключились. Примечание. Существует два типа аудиоадаптеров USB-C: аналоговые и цифровые. Большинство ПК поддерживают только цифровые аудиоадаптеры USB-C, которые содержат оборудование, преобразующее цифровые аудиоданные с ПК в аналоговый сигнал, который могут воспроизводить наушники или динамики. Цифровые аудиоадаптеры USB-C часто дороже аналоговых аудиоадаптеров.

4 лучших USB-концентратора на 2022 год

Мы независимо проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

1. Электроника
2. Аксессуары

По

Ник Гай

Обновлено 30 августа 2022 г. лучшие концентраторы USB-C для большинства людей, которые по-прежнему доступны в крупных розничных магазинах.

30 августа 2022 г.

Это неприглядная правда об использовании современных компьютеров: стремление к более тонким и легким конструкциям означает отказ от количества и типов портов на всех устройствах, от MacBook до моноблоков. Если вы хотите подключить что-либо с помощью соединения, отличного от кабеля USB-C, наиболее эффективным вариантом является концентратор USB-C, который предоставляет несколько типов портов в относительно компактном корпусе. Наш любимый концентратор — концентратор данных PowerExpand 8-in-1 USB-C PD 10 Гбит/с от Anker. Помимо того, что у него есть все нужные порты, это один из очень немногих концентраторов с портом HDMI, который поддерживает правильную частоту обновления 60 Гц на мониторах 4K, чтобы анимация и движения на экране были красивыми и плавными — почти каждый другой концентратор работает на максимальной скорости. 30 Гц, что приводит к неприятным задержкам.

---

Как мы тестировали

Наш выбор

Anker PowerExpand 8-in-1 USB-C PD Концентратор данных 10 Гбит/с

Этот портативный концентратор поддерживает мониторы 4K с частотой 60 Гц через HDMI и имеет все остальные порты, которые вам могут понадобиться, все из которых показали ожидаемые результаты в наших тестах.

Ports and features

Two USB-A 3.2 Gen 2 One USB-C 3.2 Gen 2 One USB-C PD port SD card slot

Один порт HDMI Сквозная зарядка мощностью 85 Вт Ethernet Слот для карты microSD

Множество портов USB-in и 8 1 USB-C PD 10Gbps Data Hub, но почти ни один из них не поддерживает видеосигнал 4K с частотой 60 Гц, на который способны более современные мониторы. Эта частота обновления гарантирует плавную прокрутку на поддерживаемых дисплеях, устраняя главный давний недостаток этой категории. В дополнение к порту HDMI, PowerExpand 8-in-1 предлагает разъемы, которые нужны большинству людей большую часть времени, и в наших тестах они работали так же хорошо, как и ожидалось. Этот концентратор достаточно мощный, чтобы его можно было оставить на рабочем столе в качестве док-станции, но достаточно компактный, чтобы его можно было положить в сумку для ноутбука и использовать в дороге. Хотя цена на этот концентратор резко выросла из-за нехватки чипов в 2021 году, он по-прежнему остается лучшим концентратором, который вы можете получить.

Реклама

Бюджетный вариант

Anker PowerExpand+ 7-in-1 USB-C PD Media Hub

Этот концентратор имеет большинство тех же портов, что и наш лучший выбор, хотя в основном они немного медленнее. В нем отсутствует Ethernet, и он не так хорош с монитором 4K, но цена намного ниже, что делает его хорошим выбором, если вам не нужно проводное подключение к Интернету или плавное видео в высоком разрешении.

Порты и функции

Два порта USB-A 3.2 Gen 1 One USB-C 3.2 Gen 1 One USB-C PD port SD card slot

One HDMI 85-watt charging pass-through microSD card slot

Если у вас нет монитора 4K, вместо этого приобретите медиаконцентратор Anker PowerExpand+ 7-in-1 USB-C PD Media Hub. Это младший брат нашего лучшего выбора, предлагающий аналогичный выбор портов по гораздо более низкой цене. Его скорость передачи данных по USB немного ниже, чем у модели 8-в-1, но все же достаточно высока для большинства людей. В модели 7-в-1 отсутствует порт Ethernet, и если вы попытаетесь использовать ее с монитором 4K, она выдает только частоту обновления 30 Гц, а не превосходную, более плавную частоту обновления 60 Гц нашего лучшего выбора. .

Также отлично

4-портовый концентратор USB-C Satechi

Концентратор Satechi — единственный, который преобразует один порт USB-C в четыре. Но со средней скоростью передачи и отсутствием поддержки видео или зарядки он лучше всего подходит для таких аксессуаров, как клавиатуры, мыши и накопители для резервного копирования.

Порты и оснащен

Четыре USB-C 3.2 Gen 1

ВЫ добавить различные виды портов. Вместо этого он превращает один порт USB-C или Thunderbolt в четыре разъема USB-C 3.2 Gen 1. Ни один из портов хаба не способен передавать видеосигнал или заряжаться в любом направлении, но скорости 5 Гбит/с вполне достаточно для подключения устройств ввода или резервного накопителя.

Также отлично подходит

10-портовый концентратор Anker 60 Вт USB 3.0

Если вам нужно подключить множество аксессуаров к старому стандартному порту USB-A, этот концентратор от Anker — лучший выбор. Он имеет семь портов данных USB 3.1 Gen 1 и три высокоскоростных порта для зарядки, направленных вверх, поэтому кабели и вилки занимают меньше места на вашем столе.

Порты и функции

Семь USB-A 3.2 Gen 1 Три USB-A 12 Вт

Если вы в основном заинтересованы в подключении к компьютеру как можно большего количества устройств, выберите 10-портовый концентратор USB 3.0 Anker мощностью 60 Вт. Он имеет семь обращенных вверх портов данных USB-A 3.1 Gen 1 с полезным светодиодным индикатором активности для каждого; он также имеет три 12-ваттных (2,4-амперных) порта питания только для зарядки. В качестве бонуса он эстетически безвреден — он не похож на лучшие хиты уродливых технологий 90-х, в отличие от некоторых других протестированных нами концентраторов. Обратите внимание, что концентратор Anker 10-Port 60W USB 3.0 поставляется только с кабелем USB-A-to-USB-B, поэтому вам придется купить отдельный кабель USB-B-to-USB-C, чтобы подключить его ко многим современные компьютеры.

Our picks’ ports compared

	USB ports	Video ports	Card reader	Ethernet	Audio	Charging
Концентратор данных Anker PowerExpand 8-в-1	Два порта USB-A 3. 2 Gen 2, один USB-C 3.2 Gen 2, один USB-C для питания	HDMI	SD, microSD	Gigabit	Нет	Да (требуется зарядное устройство для ноутбука)
Медиаконцентратор Anker PowerExpand+ 7-в-1	Два порта USB-A 3.2 Gen 1, один USB-C 3.2 Gen 1, один USB-C питания	HDMI	SD, microSD	None	None	Yes (requires laptop’s charger)
Satechi 4-Port USB-C Hub	Four USB-C 3.2 Gen 1	None	None	None	Нет	Нет
Anker 10-Port 60W USB 3.0 Hub	Seven USB-A 3.2 Gen 1, three USB-A power	None	None	None	None	No

Everything we recommend

Наш выбор

Anker PowerExpand 8-in-1 USB-C PD Концентратор данных 10 Гбит/с

Этот портативный концентратор поддерживает 4K-мониторы с частотой 60 Гц через HDMI и имеет все остальные порты, которые вам могут понадобиться, и все это работает. по ожидаемым ставкам в наших тестах.

Бюджетный вариант

Медиа-концентратор Anker PowerExpand+ 7-в-1 USB-C PD

Этот концентратор имеет большинство тех же портов, что и наш лучший выбор, хотя в основном они немного медленнее. В нем отсутствует Ethernet, и он не так хорош с монитором 4K, но цена намного ниже, что делает его хорошим выбором, если вам не нужно проводное подключение к Интернету или плавное видео в высоком разрешении.

Также отлично

4-портовый концентратор USB-C Satechi

Концентратор Satechi — единственный, который превращает один порт USB-C в четыре. Но со средней скоростью передачи и отсутствием поддержки видео или зарядки он лучше всего подходит для таких аксессуаров, как клавиатуры, мыши и накопители для резервного копирования.

Также отлично подходит

10-портовый концентратор Anker 60 Вт USB 3.

0

Если вам нужно подключить множество аксессуаров к старому стандартному порту USB-A, этот концентратор от Anker — лучший выбор. Он имеет семь портов данных USB 3.1 Gen 1 и три высокоскоростных порта для зарядки, направленных вверх, поэтому кабели и вилки занимают меньше места на вашем столе.

Исследование

• Почему вы должны мне доверять
• Для кого это
• Как мы выбрали
• Лучший концентратор USB-C: Anker PowerExpand 8-in-1 USB-C PD Концентратор данных 10 Гбит/с
• Недостатки, но не недостатки
• Большой набор портов данных по более низкой цене: Anker PowerExpand+ 7-в-1 USB-C PD Media Hub
• Если вам нужно больше портов USB-C: Satechi 4-Port USB-C Концентратор
• Если вам нужно одновременно подключить много аксессуаров USB-A: Anker 10-Port 60W USB 3.0 Hub
• Конкурент

Почему вы должны мне доверять компьютерные аксессуары уже более десяти лет.

За время своего пребывания в должности я рассмотрел более 1000 продуктов для iOS и Mac, в том числе десятки концентраторов и док-станций в нескольких итерациях этого руководства.

Для кого это

Фото: Майкл Хессион

Концентраторы и док-станции USB-C позволяют подключать старые устройства к новым. Многие новые компьютеры, в том числе модели Apple MacBook и Dell XPS 13, имеют только порты USB-C. Если вам нужно подключить флэш-накопители, принтеры, кабель Ethernet, дисплей или любые другие аксессуары, которые у вас уже есть, концентратор или док-станция USB-C позволяют подключить их все к одному порту USB-C одновременно. Если вам просто нужно больше портов USB-A, концентратор или док-станция, которые принимают этот стандарт кабеля, по-прежнему являются отличным выбором.

Если вы ищете более мощную настольную док-станцию, а порты USB-C вашего компьютера также поддерживают Thunderbolt 3, вы можете рассмотреть док-станцию ​​Thunderbolt 3, которая может подключаться к большему количеству мониторов и быстрее передавать данные, хотя вам придется заплатите немного больше за привилегию. Если вы просто ищете способ получить больше портов USB-C, к сожалению, вам не повезло: по состоянию на середину 2021 года нам еще предстоит найти концентраторы или док-станции USB-C, которые добавляют дополнительные данные USB-C. порты.

Как мы выбрали

Мы исследовали и протестировали концентраторы с различными схемами расположения портов, начиная от моделей только с портами USB-A и заканчивая моделями с портом USB-A и сквозным питанием, видеовыходом, разъемами Ethernet и слотами для SD-карт.

Мы протестировали каждый концентратор с MacBook Pro (16 дюймов, 2019 г.). Наши тесты включали следующее:

• Скорость USB-A: Хотя порты USB-A обычно не поддерживают такие высокие скорости передачи данных, как порты USB-C или Thunderbolt 3, по-прежнему важно иметь возможность передавать данные быстро. Мы провели тесты скорости AJA System Test с использованием портативного твердотельного накопителя Samsung T5 (500 ГБ) для измерения скорости передачи. Поскольку твердотельные накопители быстрее, чем вращающиеся жесткие диски, использование нами T5 гарантировало, что измеренные нами скорости не будут препятствовать жесткому диску. Большинство протестированных нами концентраторов рекламировали скорости USB 3.0, максимальная скорость которых на бумаге составляет 640 мегабайт в секунду. Наши измеренные скорости в основном находились в диапазоне от 400 до 425 МБ/с; мы исключили все модели, которые были заметно медленнее.
• HDMI: Концентратор может быть очень полезен на столе, особенно если вы хотите подключить компьютер к внешнему монитору. Мы подключили каждый из концентраторов через HDMI к монитору Philips 272P7VUBNB/27 с разрешением 4K и использовали тест Blur Busters UFO Motion Test, чтобы подтвердить частоту обновления. Большинство концентраторов поддерживают только частоту обновления 30 Гц (изображение обновляется 30 раз в секунду) при разрешении 4K, но некоторые теперь поддерживают более плавную частоту обновления 60 Гц, и мы предпочитаем те концентраторы, которые это делают.
• Ethernet: Проводное Ethernet-соединение почти всегда быстрее, чем Wi-Fi, а также более надежно. Большинство концентраторов с портами Ethernet поддерживают гигабитные скорости, то есть данные могут передаваться со скоростью до 1000 мегабит в секунду. Для каждой модели в тестовой группе мы проверили скорость соединения в Network Utility на Mac, которая отображает максимальную скорость соединения. (Обратите внимание, что если у вас нет надежного сервиса Gigabit Ethernet, вы не сможете измерить, действительно ли порт работает на полной скорости.)
• Нагрев: Поскольку концентраторы и адаптеры могут нагреваться во время использования, особенно, судя по нашему опыту, при использовании Ethernet, мы также измерили температуру наших медиаторов с помощью инфракрасного термометра после 15 минут непрерывной передачи данных и использования Ethernet. чтобы убедиться, что они не были опасно горячими. Как объяснил нам представитель Satechi (успешный производитель концентраторов и аксессуаров, ответственный за один из наших предыдущих выборов): «Вся полоса пропускания, которая идет на порты Ethernet, HDMI, USB и SD-карты, требует потребления энергии, и это передается в тепло. Рабочая температура от 86 до 122 градусов по Фаренгейту… это нормально». Мы ничего не измеряли при температуре 122 градуса или даже близко к ней, но мы дисквалифицировали бы любую модель, работающую при такой температуре, как угрозу безопасности.
• Сквозная передача питания: Все рассмотренные нами концентраторы также имеют порт USB-C, который позволяет подключать зарядное устройство, не занимая второй порт на самом компьютере (если у него вообще есть второй порт). USB-C поддерживает мощность до 100 Вт, в то время как ноутбуки потребляют от 30 Вт (для небольшой машины, такой как MacBook Air) до 45 Вт (для многих ноутбуков среднего класса, как, например, Chromebook) до 97 Вт (для 16-дюймовый MacBook Pro). Мы нашли вкладку «Питание» в системном отчете macOS, чтобы точно указать мощность источника питания, и в наших тестах мы сравнили указанные там цифры с тем, что рекламировала каждая компания.
• SD-карта: Фото- и видеофайлы могут быть довольно большими, поэтому благодаря высокой скорости передачи данных на SD-карту вам не придется ждать, чтобы импортировать с карты снимки, сделанные за день. Поскольку SD-карты в наши дни используются реже, чем USB-порты, эта функция не так важна. Мы провели системный тест AJA на SanDisk Extreme Pro емкостью 64 ГБ, самой быстрой карте UHS-I, которую мы тестировали в 2020 году. Мы измерили скорость чтения и записи с этой картой на уровне 93,78 МБ/с и 84,58 МБ/с соответственно в других тесты; с этими концентраторами максимальная скорость чтения была около 89МБ/с, а скорость записи достигала 75 МБ/с.
• Карта microSD: Принимая во внимание то, что мы знали о картах SD, мы применили то же самое к картам microSD, которые в наши дни используются реже и, естественно, медленнее. Мы провели тот же тест, что и выше, с картой SanDisk MicroSDXC для Nintendo Switch. Цифры для наиболее производительных концентраторов были близки к тем, что мы видели в других тестах: скорость чтения составляла около 89 МБ/с, а максимальная скорость записи составляла около 59 МБ/с.

Мы также приняли во внимание размер. Люди часто используют свои концентраторы с портативной установкой, поэтому чем меньше и легче концентратор, тем лучше.

Лучший концентратор USB-C: Anker PowerExpand 8-in-1 USB-C PD 10Gbps Data Hub

Фото: Michael Hession

Наш выбор

Anker PowerExpand 8-in-1 USB-C PD 10Gbps Data Hub

Этот портативный концентратор поддерживает мониторы 4K с частотой 60 Гц через HDMI и имеет все остальные порты, которые вам могут понадобиться, и все они показали ожидаемые результаты в наших тестах.

В отличие от других концентраторов, которые мы тестировали, концентратор данных Anker PowerExpand 8-in-1 USB-C PD 10 Гбит/с может отправлять четкое и четкое изображение на мониторы с высоким разрешением 4K без ущерба для плавного движения и анимации с высокой частотой обновления экрана. . Это лучший способ добавить самый широкий набор и наибольшее количество самых быстрых портов к вашему компьютеру на базе USB-C. Кроме того, прочная и очень портативная конструкция делает его удобным в дороге или даже в качестве полупостоянного настольного аксессуара.

Ports and features

Two USB-A 3.2 Gen 2 One USB-C 3.2 Gen 2 One USB-C PD port SD card slot

One HDMI Сквозная зарядка мощностью 85 Вт Ethernet Слот для карты памяти microSD

Наиболее примечательной особенностью PowerExpand 8-in-1 является видеовыход через порт HDMI. С момента запуска этой категории продуктов мы были разочарованы тем, что каждый концентратор ограничивал свой видеосигнал частотой обновления 30 Гц при разрешении 4K. Но этот концентратор Anker — одна из немногих новых моделей, которые, наконец, поддерживают 60 Гц, поэтому они допускают 60 обновлений дисплея в секунду или удваивают количество изображений в секунду по сравнению с частотой обновления 30 Гц. В результате изображение получается таким же плавным, как и на экранах большинства ноутбуков, и оно намного приятнее, чем более прерывистое движение с частотой 30 Гц, к которому мы привыкли.

	Read (MB/s)	Write (MB/s)
USB-A	525.3	469.3
USB-C	524.7	470.7
SD card	86.0	76.3
microSD card	84.3	56.7

Read and write speeds on the Anker PowerExpand 8-in -1 Data Hub, в мегабайтах в секунду.

Есть несколько видов портов, которые должны быть у всех концентраторов, а есть и хорошие, но не обязательные; Концентратор PowerExpand 8-в-1 содержит самое необходимое и не содержит ничего лишнего. В наших тестах порты этой модели Anker работали должным образом. Его скорость чтения и записи USB была выше, чем у моделей USB 3.1 Gen 1 (то есть почти у всех других протестированных нами концентраторов) примерно на 22% для чтения данных и на 12% для записи — наравне со скоростями других Модели USB 3.2 Gen 2, которые мы тестировали. Порт Ethernet, который полезен, если вам нужно проводное подключение к Интернету, измеряется со скоростью 1 гигабит в секунду, как рекламируется.

Слева направо: порт HDMI устройства PowerExpand 8-в-1, а также порты данных USB-C и порты PD. Фото: Майкл Хессион

Слева направо: слоты для карт microSD и SD PowerExpand 8-в-1 и порты USB-A. Фото: Майкл Хессион

Разъем Ethernet устройства PowerExpand 8-в-1. Фото: Сара Кобос

Слева направо: порт HDMI устройства PowerExpand 8-в-1, а также порты USB-C для передачи данных и PD. Фото: Майкл Хессион

PowerExpand 8-in-1 также имеет слоты для карт SD и microSD на одном краю для передачи фото и видео. Их скорости соответствуют самым высоким, которые мы видели в наших тестах за последние несколько лет.

Когда мы подключили настенное зарядное устройство Nekteck PD 3.0 GaN мощностью 100 Вт к концентратору, наш 16-дюймовый MacBook Pro сообщил о получении 85 Вт — достаточно, чтобы MacBook Pro оставался включенным и заряжался чуть медленнее, чем полная скорость. PowerExpand 8-in-1 может передавать достаточную мощность для зарядки большинства ноутбуков на полной скорости, будь то ноутбук Chromebook, ультрабук или любой другой MacBook меньшего размера.

Эта алюминиевая втулка немного больше, чем аналогичные устройства: 4,8 дюйма в длину, 2,2 дюйма в ширину и 0,6 дюйма в толщину. Его 7-дюймовый кабель USB-C достаточно длинный, чтобы вы могли расположить концентратор по мере необходимости, и кабель кажется прочным, но не настолько жестким, чтобы его было трудно удерживать там, где вы хотите.

Недостатки, но не недостатки

Цена этого узла Anker резко подскочила в 2021 году с обычной продажной цены в 60 долларов до 90 долларов на момент написания этой статьи. Однако такое повышение цен не является уникальным для этого конкретного продукта или для Anker, поскольку нехватка чипов, задержки с доставкой и исключение брендов из списка Amazon серьезно повлияли на работу над концентраторами и док-станциями. Если вы не можете оправдать затраты почти 100 долларов на концентратор, рассмотрите наш выбор бюджета.

Два порта USB-A устройства PowerExpand 8-в-1 расположены несколько тесно рядом друг с другом, поэтому одновременное подключение нескольких флэш-накопителей или более толстых разъемов может оказаться невозможным.

Как и многие протестированные нами концентраторы USB-C, PowerExpand 8-in-1 нагревается во время использования. Мы измерили его на уровне 108,7 ° F через 15 минут с кабелем питания USB-C и подключенным USB-накопителем. Это достаточно тепло, чтобы быть заметным при прикосновении к концентратору, но не настолько, чтобы это было опасно — как мы отмечали выше, это в пределах нормальной рабочей температуры для этого типа принадлежностей. Зарядное устройство вашего ноутбука, вероятно, нагревается сильнее.

Большой выбор портов данных по более низкой цене: Anker PowerExpand+ 7-в-1 USB-C PD Media Hub

Фото: Michael Hession

Бюджетный вариант

Anker PowerExpand+ 7-in-1 USB-C PD Media Hub

Этот концентратор имеет большинство тех же портов, что и наш лучший выбор, хотя в основном они немного медленнее. В нем отсутствует Ethernet, и он не так хорош с монитором 4K, но цена намного ниже, что делает его хорошим выбором, если вам не нужно проводное подключение к Интернету или плавное видео в высоком разрешении.

Медиаконцентратор PowerExpand+ 7-в-1 USB-C PD от Anker предлагает почти то же количество и разнообразие портов, что и более дорогая модель 8-в-1, но есть несколько ключевых отличий. Все его USB-порты медленнее, поддерживают скорости USB 3.2 Gen 1, а не Gen 2. Он не имеет соединения Ethernet, а порт HDMI поддерживает только частоту обновления 30 Гц для мониторов 4K. Однако для многих людей эти компромиссы оправдывают значительно более низкую цену. Если у вас нет или вы планируете приобрести монитор 4K и использовать только Wi-Fi, этот концентратор Anker предлагает столько, сколько вам может понадобиться.

Ports and features

Two USB-A 3.2 Gen 1 One USB-C 3.2 Gen 1 One USB-C PD port SD card slot

One HDMI Сквозная зарядка мощностью 85 Вт Слот для карты памяти microSD

таковые у любого другого концентратора USB 3.2 Gen 1, то есть почти у любого другого концентратора. По сравнению с результатами, которые мы получили от модели 8-в-1, скорости USB-A и USB-C были примерно на 20% медленнее при чтении и на 12% медленнее при записи. Но эти цифры абсолютно хороши для повседневных задач; если вы постоянно не передаете много данных, вы, скорее всего, никогда не заметите разницы. Протестированные скорости SD и microSD были примерно одинаковыми между двумя моделями.

	Read (MB/s)	Write (MB/s)
USB-A	424.3	416.3
USB-C	428.3	418.7
SD card	87.0	74.0
microSD card	86.7	58.0

Read and write speeds on the Anker PowerExpand+ 7-in -1 Media Hub, в мегабайтах в секунду.

Мы обнаружили, что самым большим недостатком этого концентратора является его производительность видео, но опять же, это в основном по сравнению с нашим лучшим выбором. Порт HDMI не поддерживает 60 Гц в 4K, вместо этого максимальная частота составляет 30 Гц. Если вы планируете подключить свой концентратор к внешнему монитору 4K и ожидаете плавной работы, этот концентратор просто не может этого сделать. Для дисплеев с более низким разрешением, включая некоторые из наших лучших вариантов, частота обновления будет составлять до 60 Гц.

Слева направо: порт HDMI медиаконцентратора PowerExpand+ 7-в-1, слоты для карт microSD и SD и порт USB-C PD. Фото: Майкл Хессион

Слева направо: порт данных USB-C медиаконцентратора PowerExpand+ 7-в-1 и два порта USB-A. Фото: Майкл Хессион

Слева направо: порт HDMI медиаконцентратора PowerExpand+ 7-в-1, слоты для карт microSD и SD и порт USB-C PD. Фото: Michael Hession

Физически этот концентратор примерно такого же размера, как концентратор Anker 8-в-1. Он немного короче и на несколько граммов тяжелее, но при этом полностью портативный.

Если вам нужно больше портов USB-C: Satechi 4-Port USB-C Hub

Фото: Michael Hession

Также отлично

4-портовый концентратор USB-C Satechi

Концентратор Satechi — единственный, который превращает один порт USB-C в четыре. Но со средней скоростью передачи и отсутствием поддержки видео или зарядки он лучше всего подходит для таких аксессуаров, как клавиатуры, мыши и накопители для резервного копирования.

Концентратор, который добавляет к вашему компьютеру множество различных разъемов, может быть полезен, если вам нужно подключить множество различных аксессуаров. Но если вас больше беспокоит добавление дополнительных портов USB-C, особенно если на вашем компьютере их ограниченное количество, мы рекомендуем 4-портовый концентратор USB-C от Satechi. Это единственная зарекомендовавшая себя модель, которая разделяет один порт USB-C на четыре. И хотя он ограничен передачей данных, а не передачей видео или питания, он работает точно так, как и было обещано.

Порты и оснащены

Четыре USB-C 3.2 Gen 1

Наши тесты показали, что данные Satechi. портов и примерно столько же, сколько мы измерили на медиаконцентраторе PowerExpand+ 7-в-1. Если вы регулярно передаете большие объемы данных, вы можете чувствовать себя ограниченными из-за скорости. Но если вы просто оставляете диск подключенным для резервного копирования Time Machine или время от времени подключаете флэш-накопитель, все будет в порядке.

	Read (MB/s)	Write (MB/s)
USB-C	419.0	415.3

Read and write на концентраторе Satechi 4-Port USB-C, в мегабайтах в секунду.

Если вы хотите подключиться к внешнему монитору, зарядить устройство или выполнить сквозную зарядку вашего компьютера, этот концентратор вам не подходит. Его порты передают данные и только данные.

Фото: Michael Hession

Концентратор Satechi имеет площадь 2,4 дюйма и менее четверти дюйма в самом толстом месте, что делает его меньше, чем остальные модели в этом руководстве (нет необходимости в размещении более высоких портов, таких как USB-A, позволяет ему быть таким тонким). Его 8,75-дюймовый постоянно подключенный кабель кажется прочным и должен быть достаточно длинным, чтобы вы могли расположить его по мере необходимости, не будучи громоздким.

Если вам нужно одновременно подключить много аксессуаров USB-A: Anker 10-Port 60W USB 3.0 Hub

Фото: Майкл Хессион

Также отлично

10-портовый концентратор Anker 60 Вт USB 3.0

Если вам нужно подключить множество аксессуаров к старому стандартному порту USB-A, этот концентратор от Anker — лучший выбор. Он имеет семь портов данных USB 3.1 Gen 1 и три высокоскоростных порта для зарядки, направленных вверх, поэтому кабели и вилки занимают меньше места на вашем столе.

Порты и функции

Семь USB-A 3. 2 Gen 1 Три USB-A по 12 Вт

10-портовый концентратор USB 3.0 мощностью 60 Вт от Anker — лучший концентратор для большинства людей, которым необходимо одновременно подключить множество устройств. У него отличный удобный дизайн, которого нет у большинства конкурентов: он оснащен семью портами данных USB-A, расположенными вертикально (3.2 Gen 1), а также тремя портами зарядки USB-A, каждый из которых обеспечивает мощность 12 Вт, это один из немногих многопортовых портов USB-A. концентраторы, которым мы доверяем, которые все еще доступны, поскольку USB-C становится новым стандартом.

Мы подключили к хабу семь наших любимых флешек и передавали на них данные, а также заряжали iPad от одного из зарядных портов хаба. Он был таким же быстрым, как и лучший из других протестированных нами больших концентраторов, но все они так или иначе имели худший дизайн.

Все 10 портов концентратора обращены вверх, чтобы уменьшить беспорядок на столе, чтобы у вас не было кучи USB-разъемов, торчащих во всех направлениях. Хотя Anker рекламирует три зарядных порта как обеспечивающие 2,1 ампера (или 10,5 Вт) каждый, мы измерили их по 2,4 ампера каждый (12 Вт). Анкер сказал нам, что, когда все порты используются, отдельные порты «могут не достигать максимального значения 2,4 А», поэтому компания занижает производительность. Результаты измерений этого концентратора показывают, что он может заряжать даже энергоемкие планшеты, а также смартфоны и другие устройства с высокой скоростью. (Нет ничего страшного в том, чтобы подключить телефон к 12-ваттному зарядному порту — телефон будет потреблять столько тока, сколько ему нужно.) Этот концентратор Anker также обеспечивал подключение и зарядку всех наших устройств — мы не сталкивались с какими-либо необъяснимыми отключениями во время работы. наши тесты. И зарядные порты работают, даже если хаб подключен только к адаптеру переменного тока, а не к компьютеру.

Это по-прежнему просто черный прямоугольник, но он прочный, оснащен светодиодным индикатором для каждого порта данных и оснащен длинными кабелями переменного тока и USB для легкой настройки. На него также распространяется 18-месячная гарантия. Обратите внимание, что этот 10-портовый концентратор поставляется с кабелем USB-A, поэтому, если вы хотите подключить его к компьютеру с портом USB-C, вам понадобится кабель USB-C — USB-B.

USB-концентраторы Anker особенно надежны. Один редактор Wirecutter активно использует вариант этого медиатора с 2013 года, и он все еще работает хорошо, поэтому мы уверены, что этот концентратор прослужит вам долго.

Конкуренты

Концентраторы USB-C

Концентратор USB C 9-в-1 от Ugreen был нашим первым выбором для обновления Ethernet-соединения, но, как и все другие модели, которые мы отклонили, его видеовыход ограничен 30 Гц при высоком разрешении.

Vava VA-UC010 и Aukey Link PD Pro USB-C Hub (CB-C71) немного медленнее, чем мы выбрали. Из трех портов USB-A только два поддерживают скорость USB 3. 0, а последний ограничен скоростью 2.0. Но у каждого из них есть порт Ethernet, поэтому, если это имеет для вас ценность, и одна из этих моделей появляется по отличной цене, сделайте это.

Концентратор USB-C 12-в-1 Aukey (CB-C78) большой и дорогой — по цене вы получаете, среди прочего, два порта HDMI и четыре порта USB-A. В нашем тестировании скорость чтения и записи SD и microSD была намного ниже, чем у других моделей.

Несмотря на рекламу 60-ваттной пропускной способности, концентратор Anker PowerExpand+ 7-in-1 USB C Hub (не считая сходства в названии, эта модель отличается от нашей бюджетной модели) в наших тестах выдавал только 48 Вт.

StayGo от Twelve South поставляется с коротким кабелем USB-C (который можно хранить внутри устройства) и более длинным кабелем; комбинация позволяет легко использовать концентратор на рабочем столе или в пути. К сожалению, при длине 5 дюймов и ширине 2,4 дюйма эта модель больше, чем большинство концентраторов, которые мы видели, и в наших тестах она не давала должной частоты обновления 30 Гц даже при разрешении 1080p, не говоря уже о 60 Гц при 4К. Это также самый дорогой концентратор, который мы тестировали.

Kingston Nucleum — один из немногих концентраторов USB-C, оснащенный портом данных USB-C в дополнение к порту для питания, но без подключения к сети Ethernet. Если вы цените этот дополнительный порт USB-C и не нуждаетесь в Ethernet, подумайте об этом.

О вашем гиде

Ник Гай

Ник Гай — бывший старший штатный автор статей об Apple и аксессуарах в Wirecutter. Он делает обзоры iPhone, iPad и связанных с ними технологий с 2011 года и перестал считать после того, как протестировал свой 1000-й чехол. Он не может не записать в уме любой случай, который увидит. Однажды ему пришла в голову блестящая идея построить и сжечь комнату для испытаний огнеупорных сейфов.

Дальнейшее чтение

• Лучшие блоки питания для ноутбуков с USB-C

  от Сары Уитман

  ZMI PowerPack 20000 — наш любимый блок питания для зарядки современных ноутбуков на максимальной скорости в пути — не нужно искать для розетки.
