Основные разъемы и кабели блока питания компьютера

Современный блок питания компьютера имеет несколько основных типов разъемов и кабелей для подключения различных компонентов:

• 24-контактный разъем питания материнской платы ATX
• 4+4-контактный или 8-контактный разъем питания процессора
• 6+2-контактные разъемы питания видеокарты PCI-E
• Разъемы питания SATA для жестких дисков и SSD
• 4-контактные разъемы Molex для периферийных устройств
• Разъем питания для дисковода гибких дисков (уже редко используется)

Рассмотрим подробнее назначение и особенности каждого типа разъемов.

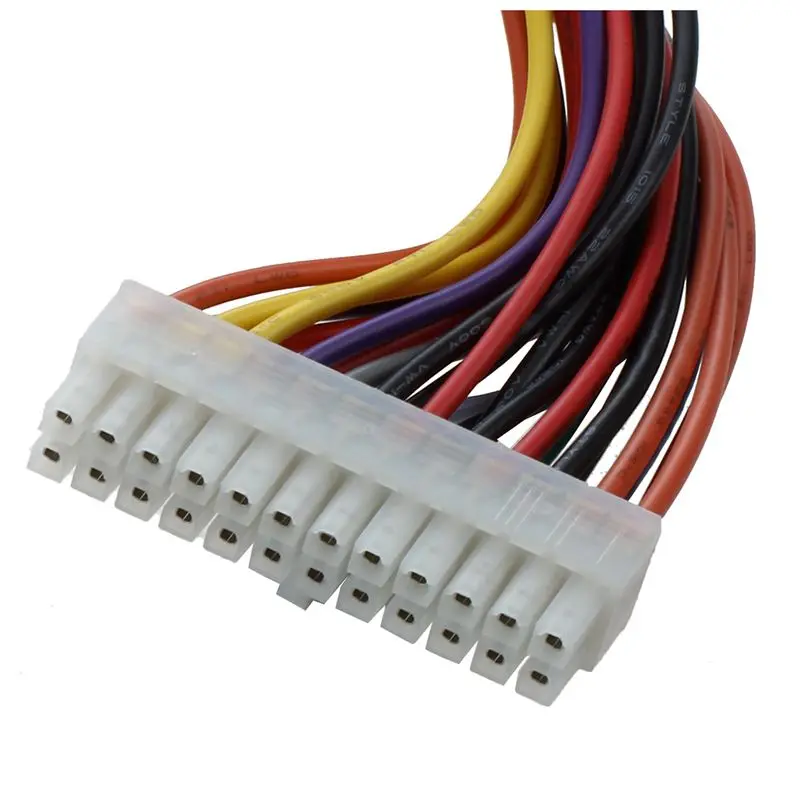

24-контактный разъем питания материнской платы ATX

Это основной разъем питания материнской платы. Он обеспечивает подачу питания на все компоненты материнской платы, включая процессор, оперативную память, слоты расширения и т.д.

Особенности 24-контактного разъема ATX:

• Состоит из 24 контактов, расположенных в два ряда по 12
• Имеет защелку для надежной фиксации в разъеме на материнской плате

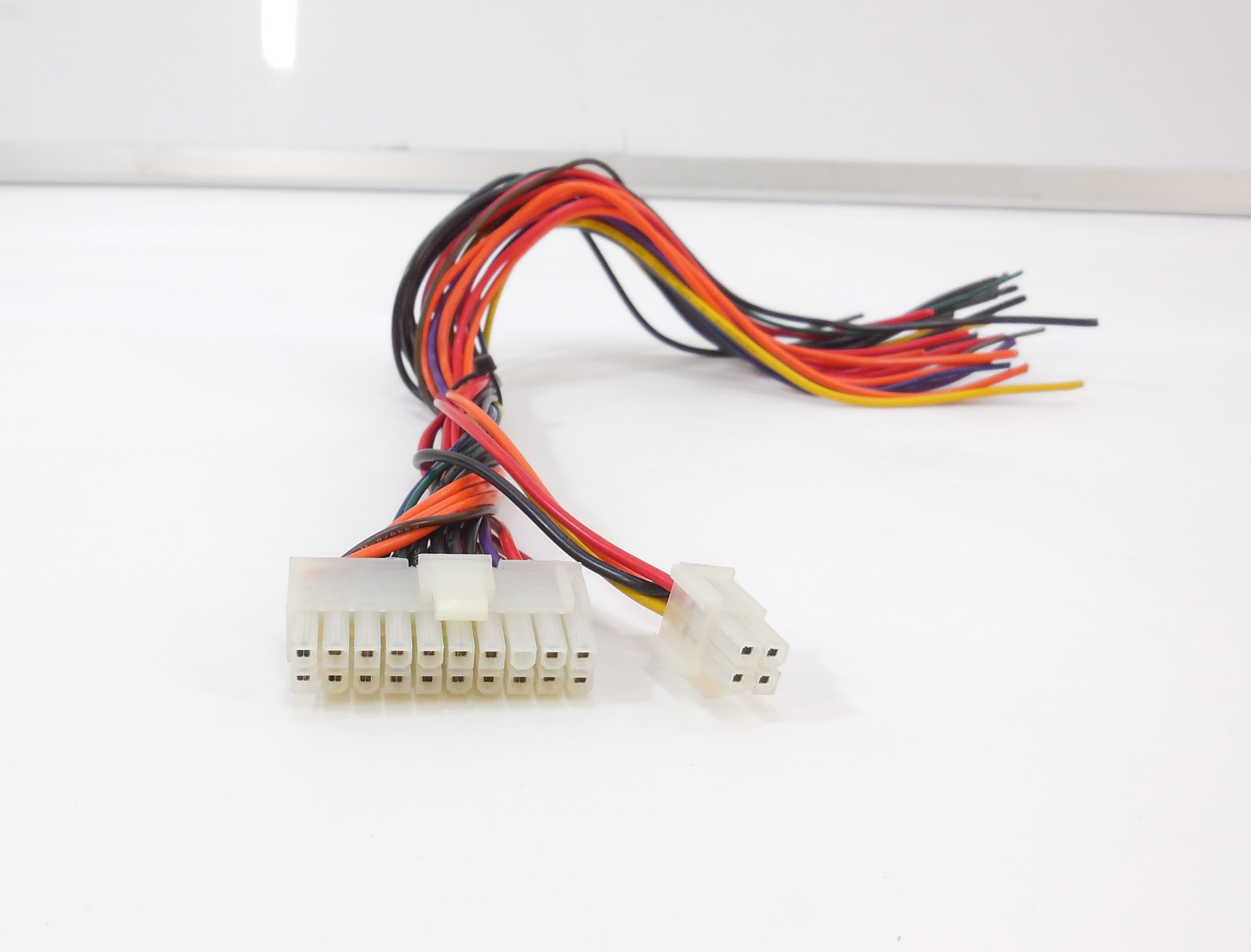

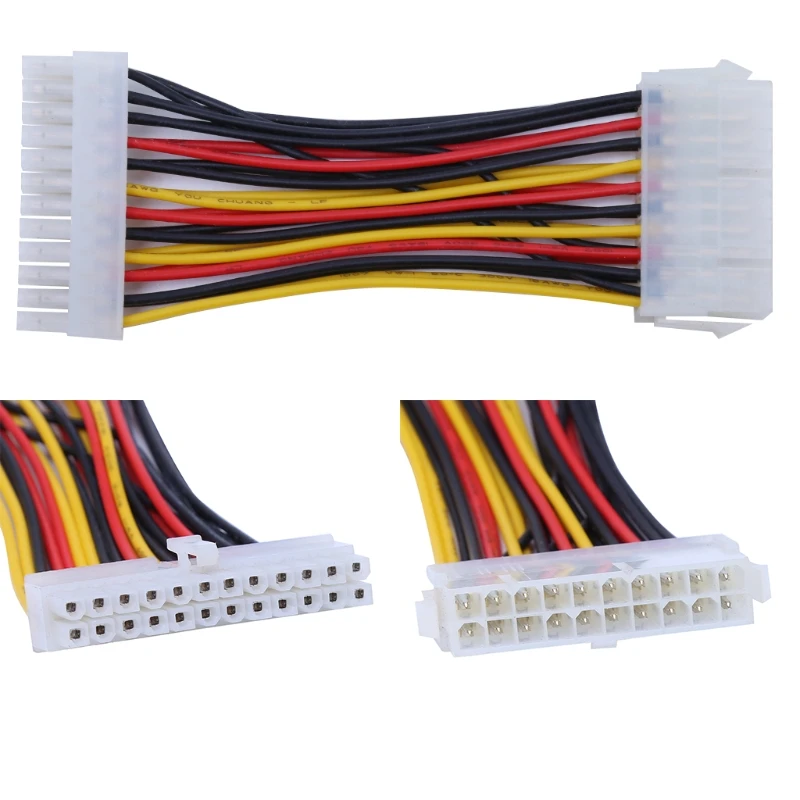

• Некоторые блоки питания имеют раздельный 20+4-контактный разъем для совместимости со старыми материнскими платами
• Подключается только в одном положении, ошибиться невозможно

При подключении необходимо совместить разъем с соответствующим гнездом на материнской плате и надавить до щелчка защелки.

Разъем питания процессора (CPU)

Этот разъем обеспечивает дополнительное питание процессора. Существует два основных варианта:

• 4+4-контактный разъем — состоит из двух 4-контактных секций, которые можно использовать вместе или по отдельности
• 8-контактный разъем — цельный 8-контактный разъем для более мощных процессоров

Особенности разъема питания CPU:

• Располагается рядом с процессорным сокетом на материнской плате
• Имеет ключ для правильной ориентации при подключении
• Для маломощных процессоров достаточно 4-контактного подключения
• Мощные процессоры требуют 8-контактного подключения

Важно использовать именно кабель с маркировкой CPU, а не похожий 8-контактный разъем для видеокарты.

Разъемы питания видеокарты PCI-E

Современные мощные видеокарты требуют дополнительного питания через специальные разъемы PCI-Express. Существует два варианта:

• 6-контактный разъем PCI-E — для видеокарт с энергопотреблением до 150 Вт
• 8-контактный разъем PCI-E — для более мощных видеокарт с потреблением до 225 Вт

Особенности разъемов питания PCI-E:

• Современные блоки питания часто оснащаются универсальными 6+2-контактными разъемами
• Количество разъемов зависит от мощности блока питания
• Некоторые видеокарты требуют подключения двух разъемов питания
• Нельзя путать с похожим 8-контактным разъемом питания CPU

При подключении важно использовать все необходимые разъемы питания видеокарты.

Разъемы питания SATA

Разъемы SATA используются для подключения жестких дисков, твердотельных накопителей и оптических приводов с интерфейсом SATA. Особенности разъемов SATA:

• Имеют характерную L-образную форму
• Обеспечивают питание напряжением 3.3В, 5В и 12В
• Современные блоки питания имеют несколько кабелей SATA с 3-4 разъемами на каждом
• Подключаются легко, но не имеют фиксирующей защелки

Количество разъемов SATA должно быть достаточным для подключения всех накопителей в системе.

4-контактные разъемы питания Molex

Разъемы Molex — это старый стандарт, который до сих пор используется для подключения некоторых устройств:

• Вентиляторы охлаждения
• Светодиодная подсветка
• Некоторые звуковые карты
• Старые жесткие диски и оптические приводы

Особенности разъемов Molex:

• Имеют 4 контакта — два для питания 12В и два для 5В
• Довольно крупные по размеру
• Часто используются с переходниками на другие типы разъемов
• Современные блоки питания имеют ограниченное количество разъемов Molex

При сборке компьютера старайтесь по возможности использовать устройства с разъемами SATA вместо Molex.

Нужно ли использовать все кабели блока питания?

Этот вопрос часто возникает у начинающих пользователей при сборке компьютера. Ответ на него зависит от типа блока питания:

• Для модульных блоков питания: используйте только необходимые кабели
• Для немодульных блоков питания: лишние кабели можно аккуратно уложить в свободном месте корпуса

Не нужно подключать все имеющиеся кабели и разъемы, если они не требуются в вашей конфигурации. Используйте только те, которые необходимы для питания установленных компонентов.

Как определить необходимые кабели питания

Чтобы понять, какие кабели вам потребуются, проанализируйте конфигурацию вашего компьютера:

• 24-контактный и 4+4 CPU разъемы нужны всегда
• Количество и тип разъемов для видеокарты зависит от ее модели
• Посчитайте, сколько устройств с разъемами SATA у вас будет
• Проверьте, нужны ли разъемы Molex для дополнительных устройств

Внимательно изучите руководства к материнской плате и другим компонентам, чтобы не упустить какие-либо специфические разъемы питания.

Распространенные ошибки при подключении

При подключении кабелей блока питания важно избегать следующих ошибок:

• Использование силы при подключении разъемов — они должны входить легко
• Подключение 8-контактного разъема видеокарты вместо разъема CPU
• Неполное подключение 24-контактного разъема материнской платы
• Использование переходников без необходимости
• Перегибание кабелей под острым углом

Внимательность и аккуратность при подключении поможет избежать повреждения компонентов и проблем с работой компьютера.

Подбор мощности блока питания

Выбор блока питания подходящей мощности — важный этап при сборке компьютера. Вот основные рекомендации:

• Для офисного ПК достаточно 350-450 Вт
• Игровой компьютер среднего уровня требует 550-650 Вт
• Мощные игровые системы нуждаются в блоках питания 750-850 Вт
• Для высокопроизводительных рабочих станций может потребоваться 1000 Вт и более

При расчете учитывайте энергопотребление процессора, видеокарты и других компонентов. Рекомендуется выбирать блок питания с запасом мощности 20-30% для стабильной работы и возможности апгрейда.

Заключение

Правильное подключение кабелей блока питания — важный этап сборки компьютера. Внимательно изучите типы разъемов, их назначение и особенности подключения. Используйте только необходимые кабели, избегайте распространенных ошибок. При соблюдении этих рекомендаций вы обеспечите надежное и стабильное электропитание всех компонентов вашего ПК.

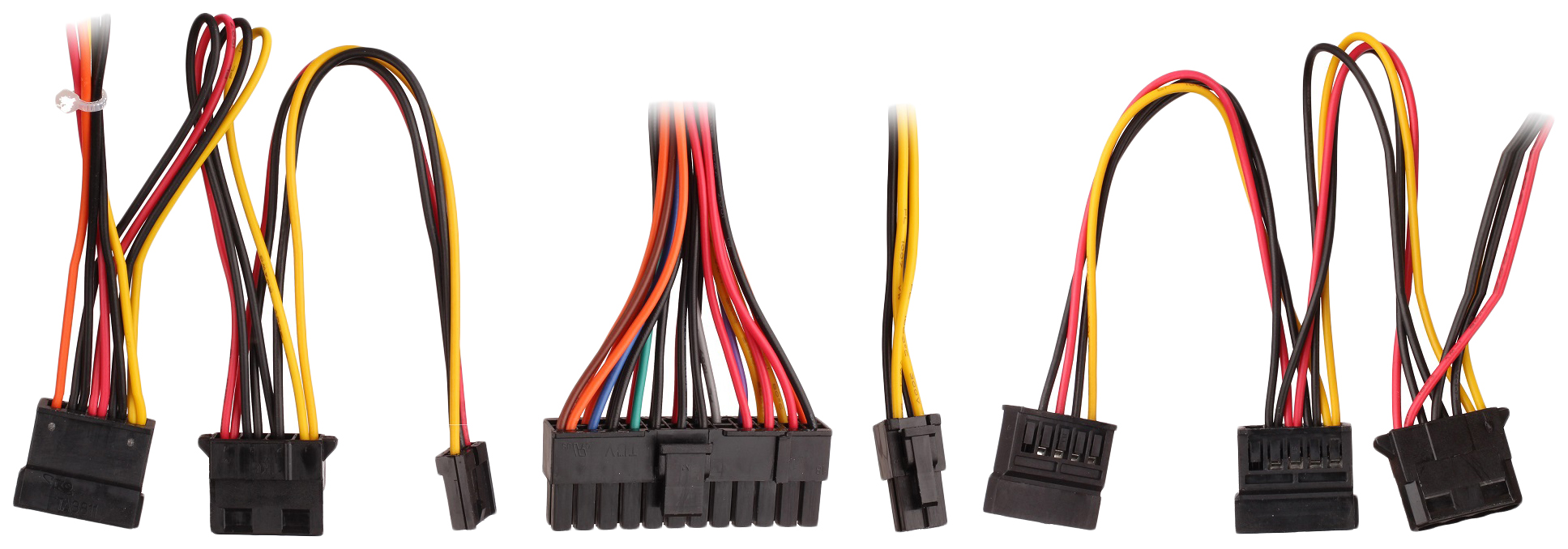

Разъемы и кабели

При покупке и выборе, обращайте внимание на количество доступных разъемов и длину проводов, идущих от блока питания. В зависимости от геометрии корпуса, нужно выбирать БП с достаточным по длине жгутом кабеля. Для стандартных корпусов ATX, достаточно будет жгута 40-45 см.

Блок питания, работающий в домашнем и офисном компьютере, имеет разъемы:

 Это — 24-х контактный разъем питания материнской платы ПК. Обычно здесь – раздельно 20 и 4 контакта, но бывает – и монолитный, 24-контактный.



Разъем питания процессора. Обычно он 4-х контактный, и только для очень мощных процессоров используют 8 контактов. Правильно выбрать блок питания для компьютера можно, ориентируясь на соответствующий разъем самой материнской платы.



Разъем для питания видеокарты – выглядит аналогично, и отличается тем, что он — 6-ти либо 8-ми контактный.

Разъемы (коннекторы) для питания SATA-устройств (жестких дисков, оптических приводов),  четырех контактные Molex (для IDE), и для включения FDD (или кард-ридера) – знакомы большинству пользователей:

Примечание: количество всех дополнительных разъемов (SATA, MOLEX, FDD) должно быть достаточным для подключения устройств, размещаемых внутри системного блока.

Монтаж – демонтаж

Для демонтажа старого блока питания, отключите его провод 220 Вольт. Затем, необходимо выждать 2-3 минуты, и только затем приступать к работе. Внимание! Несоблюдение данного требования может повлечь электротравму.

Блок питания в любом ПК крепится к задней стенке на 4-х винтах (саморезах). Откручивать их можно, только отключив все внутренние разъемы и штекеры блока питания (2 разъема материнской платы, видеокарты, коннекторы дополнительных устройств).

Подключить блок питания к компьютеру можно в обратном порядке: сначала – монтируем в корпус, закрепляя винтами, затем – подключаем разъемы.

Примечание: при манипуляциях с блоком питания, кулер процессора может мешать. Если есть возможность его демонтировать — воспользуйтесь этим (поставите на место – потом, перед включением).

Включение компьютера с новым бп

Подав питание 220 Вольт на новый БП, не нужно сразу включать компьютер. Подождите секунд 10-15 сначала: вы будете слушать, не происходит ли что-либо «неординарное». Если слышим писк, звон дросселей – идем и меняем блок питания по гарантии. Если же вы слышите периодически повторяющийся «металлический» щелчок – не включайте компьютер с таким блоком питания.

Если в дежурном режиме, блок питания «щелкает» — это работает система защиты. Отключите такой блок питания, отсоедините его разъемы (коннекторы). Можно попробовать собрать то же самое еще раз — если проблема повторяется, несем блок питания в сервисный центр (возможно, неисправен сам блок).

Компьютер с исправным БП включается практически сразу же, при нажатии кнопки «Power» ATX-корпуса. Должно появиться изображение на мониторе – теперь вы можете продолжить работу, но уже — с новым блоком питания.

Модульные кабели и разъемы

Многие более мощные модели блоков питания сейчас используют так называемое «модульное» подключение. Добавление внутренних кабелей с соответствующими ответными разъемами – происходит по необходимости.

Это удобно, потому, что в корпусе компьютера уже не надо держать лишние (неиспользуемые) провода, к тому же, так — меньше путаницы. А отсутствие лишних проводов, улучшает также циркуляцию горячего воздуха. В модульных блоках питания, «несъемными» делают только шнуры с разъемом для материнской платы/процессора.

критерии блоков для игровых ПК

15 апреля 2021

1 Общие сведения

2 Основные характеристики

3 «Фишки»: поддержка и сертификаты

4 Выводы

Какие форм-факторы актуальны для блоков питания? Насколько мощный БП потребуется простому домашнему ПК? В&nbspчем&nbspразница между активной и пассивной коррекцией? Какие разъемы должны быть у блока питания? Почему модульная система подключения кабелей лучше несъемной?

На эти и другие вопросы ответим в нашей статье.

Блок питания (БП) преобразовывает переменный ток из сети в постоянный с целью «запитки» компьютера. Большинство моделей обладают дополнительной защитой от избыточного тока, короткого замыкания, перегрева и т.д.

Выбор того или иного блока зависит от «фаршировки» компьютера: в первую очередь от мощности процессора и видеокарты, а также размеров системного блока. Если не учесть один из пунктов, то БП или «не вытянет» нагрузку, или&nbspне&nbspпоместится в «компьютерном домике».

Лайфхак: для тех, кто занимается оверклокингом («разгоном оборудования»), лучше покупать БП с мощностным запасом в 20–30 %.

К основным параметрам блока питания относится его размер, мощность, энергопотребление, количество разъемов и&nbspсистема охлаждения.

Форм-фактор — это стандартизированный типоразмер БП, который выбирается, исходя из габаритов корпуса системного блока.

Блок питания с форм-фактором ATX подходит для большинства десктопов. В нем ширина и высота имеют фиксированное значение: 86 и 150 мм соответственно. Длина вариативна, поэтому при ее выборе нужно учесть ограничения самого корпуса.

Форм-факторы FlexATX, SFX, TFX более компактны и предназначены для небольших корпусов. Например, в TFX высота составляет 60 мм, а ширина — 100 мм.

Важно знать: «свист» во время работы блока питания не влияет на его работоспособность, а лишь «сдает» некачественную сборку.

Нагрузка, которую может «потянуть» блок питания, зависит от его мощности и рассчитывается как сумма энергопотребления всего оборудования: процессора, видеокарты, системы охлаждения, подсветки и т.д.

По причине того, что процессор и видеокарта — это самое «энергопрожорливое» оборудование, зачастую обходятся более простым расчетом: к мощности «проца» прибавляют мощность «видюхи», и полученный результат умножают на коэффициент 1.2–1.3.

По мощности блоки питания можно разделить на следующие типы:

• маломощные (400–500 Вт), предназначенные для «не требовательных» домашних и офисных ПК с интегрированной в&nbspCPU видеокартой;
• стандартные (500–700 Вт) — для игровых ПК с отдельной «видюхой»;
• мощные (700–1000 Вт) — для продвинутых компьютеров с «прокаченным» процессором и двумя видеокартами.

Лайфхак: для подсчета мощности БП можно воспользоваться онлайн-калькулятором. Загуглите и выберите понравившийся.

В блоке питания существует несколько разновольтных линий: на&nbsp3.3, 5 и 12 В. Основная нагрузка падает на самую высоковольтную, поэтому мощность всего блока рассчитывают по ней. Например, если на 5-вольтной линии мощность 100 Вт, а на линии 12 В — 600 Вт, то&nbspмощность блока составляет 600 Вт.

Количество каналов +12V в одном блоке питания может варьироваться от 1 до 4. Оборудование с несколькими каналами считается безопасным, потому что снижает амперную нагрузку на одну линию.

Для снижения тепловой нагрузки на провода применяется коррекция фактора мощности (PFC). Задача такой микросхемы — убрать излишки бесполезной реактивной мощности с проводов. Коррекция бывает активной и пассивной. Первый тип более эффективен и почти полностью блокирует избыточную мощность. В&nbspподавляющем большинстве моделей используется активная коррекция.

При выборе блока питания не стоит скупиться на разъемы. «Лишний» переходник или соединение в цепи — это «зона риска», ухудшающая КПД.

Как правило, стандартный набор должен включать:

• ATX 24-pin разъем, который является основным и присутствует во всех БП. Представлен или цельным 24-пиновым разъемом, или 20+4-pin. Первый цельный постепенно вытесняет второй тип по причине того, что современные материнские платы рассчитаны именно под 24-контактный разъем;
• разъем под процессор — бывает четырех- или восьмиконтактным. Во втором случае делится пополам на два 4-pin разъема. Более востребован 8-pin, поскольку современные процессоры требуют больше энергоресурсов;
• разъем для питания видеокарты — также представлен в двух исполнениях: на 6 и 8 (6+2) контактов. Шестипиновый обеспечивает мощность в 75 Вт, восьмипиновый — в 150 Вт;
• SATA — 15-пиновый разъем под HDD- и SSD-накопители;
• Molex — четырехконтактный разъем для подключения вспомогательного оборудования, например, вентилятора. Используется редко, но имеет преимущество в виде переходника «Molex-SATA»;
• «Флопики» (Floppy) — «рудимент» для накопителей на магнитных дисках. По этой причине его стараются делать с переходником «Floppy-Molex».

Важно знать: в 24-контактном разъеме один слот пустой, потому что 5-вольтовая линия исключена.

Способы подключения кабелей к БП бывают разными: несъемными, полумодульными и модульными. Преимущество несъемных в том, что пайка гарантирует отличный контакт в разъеме.

Модульное подключение кабелей питания — наиболее удобный вариант как при эксплуатации, так и при чистке системного блока. Полумодульный вариант — это компромисс между жестким соединением и модульным подключением. В таком варианте основные провода ATX и EPS припаяны, остальные могут быть сняты в любой момент.

Лайфхак: 60 см — это оптимальная длина кабелей для БП, установленного в нижней части корпуса.

В процессе работы блок питания нагревается. Для снижения его тепловой нагрузки предусмотрена система охлаждения. В зависимости от конструктивных особенностей она бывает:

• пассивной — бесшумная система, где вместо кулера используется радиатор. Однако такая система отличается дороговизной, поэтому не имеет широкой популярности;
• полупассивной — здесь вентилятор включается только в тех случаях, когда блок питания набирает критическую температуру, как правило, половину от максимально возможной. Это наиболее распространенная система охлаждения, так как имеет оптимальное соотношение «цена-качество»;
• активной — в такой системе вентилятор работает постоянно. С охлаждением он справляется отлично, но для некоторых такое звучание «невыносимо». Уровень шума кулера регламентируется стандартами и не может превышать допустимых норм, поэтому восприимчивость к шуму — дело исключительно субъективное.

В последнее время появилась мода на вентиляторы с RGB-подсветкой. На качестве охлаждения это никак не сказывается, зато смотрится такой разноцветный кулер эффектно!

Важно знать: считается, что 120 мм — это оптимальный диаметр вентилятора.

Наличие сертификата 80 PLUS свидетельствует о том, что оборудование имеет высокое КПД (от 80 %) и соответствует современным нормам энергопотребления. В рамках сертификата существует 5 уровней: от Standart до Titanium. Чем выше уровень, тем эффективнее оборудование, например, БП на уровне Titanium имеет КПД 92–96 %.

Если на «материнку» планируется установка нескольких видеокарт, то необходимы блоки питания с поддержкой CrossFire AMD или SLI NVIDIA. Эти технологии используются для обработки 3D-изображения и требуют более мощного блока питания.

Важно знать: если БП имеет мощность 400 Вт и КПД 80 %, это значит, что из розетки он будет «забирать» 500 Вт.

Итак, для того, чтобы выбрать «идеальный» блок питания, вам нужно:

• 1. Понять назначение устройства. Блок питания создан для обеспечения компьютерного оборудования постоянным «надежным» током. Его выбор обусловлен энергопотреблением видеокарты и процессора.
• 2. Разобраться в основных характеристиках. Форм-фактор — это физический стандартизированный размер, который требует своего местечка в корпусе. Мощность — энергетические возможности блока питания. Разъемы и кабели нужны для подключения. Тип их подключения (несъемный, модульный или полумодульный) влияет на удобство эксплуатации. «Правильное охлаждение» гарантирует тихую и долгую работу компьютера.
• 3. Присмотреться к «фишкам». Здесь важно наличие сертификата 80 PLUS, который свидетельствует, что БП имеет КПД не ниже 80 %. Для геймеров важно наличие поддержки двух и более видеокарт: CrossFire AMD или SLI NVIDIA.

Теперь вы знаете все, чтобы выбрать нужный блок питания на долгие годы. Удачных покупок!

Рейтинг статьи:

 рейтинг: 2  голосов: 3

AT по сравнению с блоком питания ATX

---

Блок питания

Блок питания
Обеспечивает питание всего компьютера. Источники питания преобразуют потенциально опасный для жизни 115 или 230 вольт переменного тока (переменный ток) в стабильный низковольтный постоянный ток (постоянный ток) , пригодный для использования компьютером

Обычному ПК требуется около 500 Вт

Переменный ток — переменный ток поступает из розетки
DC — постоянный ток поступает на ПК
Электроны — Поток отрицательно заряженных частиц, называемых электронами

Электричество

Вольт — 110-115В в США Другие страны используют 220-230В (давление)

Ампер — количество электронов в секунду, протекающих между двумя точками количество воды в секунду. выход из плотины через трубу (чем больше, тем опаснее)

Ватт — Количество энергии (обычный современный ПК потребляет около 500 Вт)

Ом — Сопротивление (Ом) Импеданс

Два типа блока питания

Блок питания AT и ATX

ATX имеет специальный программный переключатель питания, который позволяет ПК переходить в ждущий или спящий режим

AT использует P8 и P9 в качестве основных разъемов, где он подключается к
Гнездо AT материнской платы

При установке P8/P9 черные провода, обозначающие массу, должны быть обращены друг к другу, а зажимы должны быть обращены наружу

ATX использует разъем питания P1 и подключается непосредственно к разъему ATX
P1 может быть 20- или 24-контактным для более новых компьютеров

Обратите внимание, что некоторые P1 также имеют разъем P4 (12 В)

Разъемы P6, P8 и P12 в качестве дополнительных

Разъемы источника питания

Berg или Mini Connector для подключения к дисководу

4-контактный разъем Molex и 15-контактный разъем SATA для подключения к следующим устройствам:

CD ROM
CD R
CD RW
DVD ROM
DVD R
DVD RW
Blu Ray
HD DVD
Жесткий диск
Устройства SCSI
Ленточный накопитель
Zip Drive
Вентилятор охлаждения
Видеокарта

Поиск и устранение неисправностей источника питания

Он подключен к сети
Проверьте соединение
Он включен
Проверьте розетку переменного тока
Проверьте сетевой фильтр или подключение ИБП
Проверьте переключатель включения и выключения на задней панели ПК
Проверьте разъемы на передней панели
Проверьте напряжение
Проверьте разъемы питания материнской платы, если это хорошо или нет.
Проверка на пыль
Проверка Охлаждающий вентилятор
Перегрев, не жарко ли?
Проверьте наличие странных и необычных шумов
Блок питания должен издавать тихое гудение, если он исправен
Проверка на неустойчивое поведение и длительные отключения

Для проверки источника питания используйте следующее:

Мультиметр

Вольтметр

Тестер источника питания

(если блок питания неисправен, замените его)

---

Какие кабели блока питания мне нужны [Руководство для начинающих 2022]

Автор: Steven Arends

Ваш блок питания только что прибыл к вам, и вы очень рады начать процесс установки. Единственная проблема заключается в том, что вы полностью перегружены различными кабелями, которые поставляются с блоком питания.

Вам, наверное, интересно:

Какие кабели блока питания мне нужны?

Обычно вам предоставляются два основных кабеля. Один из них с 4 контактами, а другой с 8 контактами. Вам нужно только использовать один из них в соответствии с вашими требованиями. 8-контактный кабель также может быть разделен на два сегмента для обратной совместимости.

Не волнуйтесь, путаться совершенно нормально. Как технический энтузиаст, я могу сказать вам, что многие люди задавали мне этот вопрос, поэтому я решил написать эту статью, чтобы помочь вам.

Итак, не медля, прочитайте эту статью целиком, не пропуская ни одной части, иначе вы можете упустить важную деталь.

Если вы не знаете, какой у вас сейчас блок питания, ознакомьтесь с нашим отдельным постом «Какой блок питания у меня есть».

Нужно ли использовать все кабели блока питания?

Как узнать, какие кабели питания мне нужны?

Блок питания на 500 Вт достаточно?

Часто задаваемые вопросы

Последние мысли

Нужно ли использовать все кабели блока питания?

Нет, у вас нет абсолютно никаких причин использовать все кабели блока питания. На самом деле вы должны использовать только те кабели, которые вам нужны в данный момент с модульными блоками питания. Немодульные блоки питания не дают вам никакого выбора, поэтому вам приходится использовать все кабели.

Если вы новичок, вот совет: не собирайте свой первый ПК в корпусе. Вместо этого вы можете попробовать собрать ПК на непроводящей поверхности, чтобы иметь возможность протестировать все части. Есть свободное время? Быстро ознакомьтесь с нашим эпическим руководством о том, поставляются ли модульные блоки питания с кабелями.

Если вы делаете свою первую сборку с корпусом, то устранение некоторых неполадок после того, как все будет установлено в корпусе, будет проблемой.

Что касается самих соединений, то на материнской плате вашего ПК должен быть разъем, который представляет собой разъем с выводами, торчащими из платы. Этот заголовок также должен включать соединения для выключателя питания на вашем корпусе.

Что вам нужно сделать, так это прочитать руководство по материнской плате и выяснить, какие два контакта вам нужно перепрыгнуть, чтобы включить ее.

Кроме того, ознакомьтесь с нашим отдельным постом «Руководство по блокам питания».

Как узнать, какие кабели питания мне нужны?

Кабели, которые обычно требуются для большинства систем, включают основной 24-контактный кабель, 1 кабель ЦП, 1 или 2 кабеля PCIe, 1 кабель SATA и, возможно, один кабель Molex. Имейте в виду, что конкретные требования будут варьироваться от одной сборки к другой.

Отличительной чертой всех разъемов питания компьютера является то, что они имеют надежную конструкцию. Это означает, что они могут быть связаны только в одном направлении. Это означает, что здесь практически невозможно напортачить.

Ознакомьтесь с нашими экспертами, протестировавшими и проанализировавшими лучшие бюджетные модульные блоки питания.

20 + 4-контактный разъем питания ATX, также иногда называемый основным разъемом питания, подключается к разъему питания материнской платы ATX.

Есть еще один разъем питания ATX 12 В, 4 + 4 контакта, который должен подключаться к разъему питания ATX 12 В на материнской плате. Однако для большинства компьютеров вам нужно будет подключить только один 4-контактный разъем.

Кроме того, ознакомьтесь с нашим отдельным постом о списке самых НАДЕЖНЫХ блоков питания.

Я упомянул, что вам также понадобится кабель питания SATA или кабель Serial ATA, который подключается к разъемам питания, которые вы найдете на жестких дисках SATA и оптических дисководах SATA. Совет, который я могу дать новичкам, — убедитесь, что эти кабели полностью вставлены.

Это связано с тем, что эти разъемы SATA имеют тенденцию расшатываться и отсоединяться сами по себе, поскольку у них нет зажима.

Затем идет 6-контактный разъем PCI Express, который подключается к разъемам питания на видеокарте PCI Express. Количество кабелей PCIe, которые вам понадобятся, будет полностью зависеть от того, сколько у вас графических процессоров. Если у вас всего 1 графический процессор, вам понадобится всего 1 кабель PCIe.

Следуйте нашему руководству, чтобы узнать, безопасны ли удлинительные кабели блока питания.

Некоторым графическим процессорам с низким энергопотреблением может даже не понадобиться разъем PCIe, поэтому вам нужно проверить, нужен ли он вашей системе.

Последним разъемом, о котором я говорил, был разъем Molex, который, возможно, также известен как разъем для периферийных устройств, и обычно он подключается к жестким дискам IDE и оптическим приводам IDE, но в наше время они исчезают.

Тем не менее, этот разъем по-прежнему работает, потому что используются адаптеры, такие как Molex для SATA или Molex для 3-контактного адаптера вентилятора, что позволяет подключать его к жестким дискам SATA и вентиляторам корпуса компьютера.

Есть еще один разъем, который вы найдете на большинстве современных блоков питания, и это 4-контактный разъем дисковода гибких дисков.

Этот разъем подключается к дисководам для гибких дисков, которые, как вы, наверное, уже знаете, к настоящему времени практически вымерли, но, да, вы все равно получите этот разъем, если у вас завалялась старая дискета.

Прочтите наш отдельный пост о том, зачем использовать кожух блока питания.

Достаточно ли блока питания на 500 Вт?

Подойдет ли вам блок питания мощностью 500 Вт или нет, зависит от вашей сборки. Для большинства сборок ПК с мощным процессором и графическим процессором блок питания мощностью 500 Вт обеспечит необходимую мощность. Однако с современными графическими процессорами NVIDIA GeForce RTX 30-й серии вы начнете испытывать трудности.

Блоки питания с более высокой мощностью, такие как блоки питания на 850 Вт и блоки питания на 1000 Вт, необходимы только для сборок, требующих вдвое больше мощности, чем обычные сборки.

Вот полное руководство по устранению перегрева блока питания.

ПК-энтузиастам и геймерам определенно потребуются блоки питания с такой мощностью, потому что они, вероятно, будут работать с системой с несколькими процессорами или несколькими графическими процессорами, а 500 Вт просто недостаточно для такого количества ресурсов.

Недостаток блока питания с более высокой мощностью в основном заключается в том, что он действительно дорогой, но с другой стороны, вы получите потенциал для создания суперкомпьютера, если у вас есть подходящее оборудование.

Кроме того, блоки питания большей мощности также сертифицированы по стандарту 80 Plus Platinum, тогда как блоки питания мощностью 500 Вт получают только сертификат 80 Plus White.

Узнайте, как легко найти крепежные винты блока питания.

Вы, наверное, смотрите на экран с растерянным выражением лица, задаваясь вопросом, в чем смысл платинового сертификата. Что ж, смысл сертификации 80+ состоит в том, чтобы просто определить эффективность блока питания, когда речь идет о преобразовании мощности переменного тока в постоянный.

Наивысшая сертификация — 80 Plus Platinum, обеспечивающая наилучшую эффективность, тогда как самая низкая сертификация — 80 Plus Bronze.

Если вы не хотите сойти с ума со своей сборкой, то блок питания на 500 Вт справится с задачей без заминок.

С другой стороны, если вы хотите поиграть в игры или, может быть, запитать рабочую станцию, вам обязательно нужен блок питания мощностью 1000 Вт. Для несложных игр вполне подойдет блок питания мощностью 850 Вт.

Если вас не устраивают результаты какого-либо калькулятора блока питания, вы можете ознакомиться с нашим обзором рекомендуемых блоков питания Corsair , который поможет вам решить, какой блок питания выбрать.

Часто задаваемые вопросы

Имеет ли значение, какой кабель питания я использую для блока питания?

Ответ: Если вас интересует шнур питания 110 В переменного тока, то нет, не имеет значения, какой шнур питания вы используете, так как он практически универсальный. Однако кабели, которые соединяют блок питания с материнской платой, устройствами, графическим процессором и т. д., не являются взаимозаменяемыми от одной марки к другой.

Все ли кабели блока питания ATX одинаковы?

Ответ.
