Что такое разъемы RJ и для чего они используются

Разъемы RJ (Registered Jack) — это стандартизированные соединительные интерфейсы, которые широко применяются в телекоммуникационных и компьютерных сетях. Их основное назначение — обеспечить надежное соединение между сетевыми устройствами и кабелями.

Ключевые особенности разъемов RJ:

• Имеют несколько токопроводящих контактов для передачи данных
• Обеспечивают быстрое подключение/отключение кабелей
• Стандартизированы и совместимы с большинством сетевого оборудования
• Недорогие в производстве и простые в использовании
• Существуют в различных модификациях для разных задач

Благодаря своей универсальности и практичности, разъемы RJ стали de facto стандартом для подключения сетевых устройств во всем мире.

Основные виды разъемов RJ

Существует несколько основных типов разъемов RJ, которые отличаются количеством контактов и областью применения:

RJ11

Это 6-позиционный разъем, который обычно используется с 2 или 4 контактами (6P2C или 6P4C). Основное применение — подключение аналоговых телефонных линий и модемов.

RJ12

Очень похож на RJ11, но использует все 6 контактов (6P6C). Применяется для подключения цифровых телефонных линий и некоторых видов сетевого оборудования.

RJ45

Самый распространенный тип разъема для компьютерных сетей. Имеет 8 позиций и обычно 8 контактов (8P8C). Используется для подключения устройств в сетях Ethernet.

Как устроены разъемы RJ

Несмотря на различия, все разъемы RJ имеют схожую конструкцию:

• Пластиковый корпус с фиксирующей защелкой
• Металлические контакты внутри корпуса
• Ножи для прорезания изоляции проводов при обжиме
• Направляющие для правильного расположения проводов

Какие ключевые элементы определяют качество разъема RJ?

• Прозрачность и прочность пластикового корпуса
• Толщина позолоты на контактах (желательно не менее 50 мкм)
• Надежность фиксирующей защелки
• Качество ножей для обжима проводов

Особенности разъемов RJ45

RJ45 — наиболее распространенный тип разъема в современных компьютерных сетях. Его особенности:

• 8 контактов для подключения 4 витых пар кабеля
• Поддержка скоростей передачи данных до 10 Гбит/с
• Существуют экранированные и неэкранированные версии
• Различные категории для разных скоростей (Cat5e, Cat6, Cat6a и т.д.)

Как правильно выбрать разъем RJ45 для конкретной задачи?

• Определите категорию используемого кабеля
• Выберите экранированный разъем для экранированного кабеля
• Убедитесь в совместимости разъема с типом проводников (одножильный/многожильный)
• Проверьте толщину позолоты контактов

Применение разъемов RJ в различных сферах

Разъемы RJ нашли широкое применение в различных областях:

Компьютерные сети

RJ45 используется для подключения компьютеров, серверов, коммутаторов и другого сетевого оборудования в локальных сетях Ethernet.

Телефония

RJ11 и RJ12 применяются для подключения аналоговых и цифровых телефонных линий, факсов и модемов.

Промышленные сети

Специальные версии разъемов RJ используются в промышленных сетях для подключения контроллеров и датчиков.

Системы видеонаблюдения

RJ45 часто применяется для подключения IP-камер и систем видеонаблюдения по технологии PoE (Power over Ethernet).

Как правильно обжать разъем RJ

Правильное обжатие разъема RJ критически важно для надежной работы сети. Основные шаги:

1. Зачистите внешнюю изоляцию кабеля на нужную длину
2. Расправьте и выровняйте проводники в нужном порядке
3. Обрежьте проводники ровно, оставив нужную длину
4. Вставьте проводники в разъем до упора
5. Обожмите разъем специальным инструментом (кримпером)
6. Проверьте качество обжима визуально и тестером

Какие ошибки чаще всего допускают при обжиме разъемов RJ?

• Неправильный порядок проводников
• Недостаточная длина зачистки кабеля
• Неполное введение проводников в разъем
• Использование несовместимого типа разъема
• Слабый обжим из-за неисправного инструмента

Экранированные vs неэкранированные разъемы RJ

Выбор между экранированными и неэкранированными разъемами зависит от условий эксплуатации и требований к защите от помех:

Экранированные разъемы (STP/FTP)

• Лучшая защита от электромагнитных помех
• Необходимы для экранированных кабелей
• Требуют правильного заземления
• Более дорогие

Неэкранированные разъемы (UTP)

• Подходят для большинства офисных и домашних сетей
• Проще в установке
• Дешевле
• Меньшая защита от внешних помех

В каких случаях необходимо использовать экранированные разъемы RJ?

• В промышленных условиях с высоким уровнем электромагнитных помех
• При прокладке кабелей рядом с силовыми линиями
• В системах, требующих высокой помехозащищенности
• При использовании экранированных кабелей

Современные тенденции в развитии разъемов RJ

Технологии не стоят на месте, и разъемы RJ продолжают эволюционировать:

• Разработка разъемов для скоростей передачи данных 25/40/100 Гбит/с
• Улучшение экранирования для работы на высоких частотах
• Создание компактных версий разъемов для мобильных устройств
• Интеграция оптических компонентов в разъемы RJ45

Какие перспективы у разъемов RJ в эпоху развития беспроводных технологий?

• Сохранение позиций в проводных корпоративных сетях
• Применение в системах питания по Ethernet (PoE)
• Использование в промышленном интернете вещей (IIoT)
• Интеграция с оптоволоконными системами

Разъемы RJ, несмотря на свою простоту, остаются ключевым элементом современных сетевых инфраструктур. Правильный выбор и использование этих компонентов критически важны для обеспечения надежной и высокоскоростной передачи данных в различных сферах применения.

Коннекторы для витой пары: виды и отличия

14 октября 2020 09:00

Сегодня поговорим о том, как устроены соединительные стандартизированные разъемы — Registered Jack (RJ). В статье читайте о видах и характеристиках наконечников для витого кабеля.

Разъем состоит из конкретного количества токопроводящих контактов, которые могут передавать электрические импульсы сразу по нескольким каналам. Также у всех моделей есть определенное количество фиксаторов.

Строением все наконечники похожи друг на друга. У них есть пластиковые корпуса и контактные вставки. Они позолоченные. Как правило, толщина позолоты составляет 50 микрон, но есть модели с более тонким покрытием.

Внимание! Чем толще позолота, тем лучше передается сигнал и тем дольше служит коннектор.

Ножи коннекторов отличаются количеством вилок. Оно влияет на тип витой пары, с которой совместим наконечник. Существует 2 варианта разъемов:

• с двойной вилкой — для кабеля с несколькими жилами;
• с тройной — для одножильного провода.

На верхней части корпуса разъема расположена защелка для фиксации наконечника в порту устройства. Сзади же у коннектора есть отверстие под витую пару.

Важно! Покупайте модель только с прозрачным корпусом. Если на пластике есть мелкие трещины, царапинки, если он выглядит размытым — скорее всего, его делали из полимерного вторсырья. А такой коннектор долго не протянет: он может прийти в негодность еще при обжиме.

3 типа коннекторов RJ по назначению

Модели отличаются количеством ножей (C) и позиций (Р). От этого зависит их назначение. Модели делят на 3 вида:

1. Наконечники RJ-11 — у них одинаковое количество ножей и позиций: по четыре штуки. Разъемами типа 4Р4С обжимают телефонные кабели.
2. Разъемы RJ-12 — пазов у них всегда шесть. А вот контактов может быть столько же, а может быть и четыре. 6P4C и 6Р6С наконечники используют с телефонами, а также некоторыми сетевыми устройствами.
3. Коннекторы RJ-45 — 8 позиций и 8 или же 6 контактов. Разъемы 8P6C и 8Р8С используют для мультимедийных, компьютерных, игровых и других сетевых девайсов.

Виды коннекторов по типу обжима

По этому признаку модели делят на:

• Классические/обычные — оснащены передней стенкой, куда упираются проводники витого кабеля.
• Сквозные/проходные — передняя стенка отсутствует: проводники при обжиме проходят сквозь разъем.

В классических наконечниках при опрессовке проводники могут перепутаться и попасть не в свои пазы. Сквозные же модели облегчают распиновку. Кроме того, в случае с простыми разъемами проводники могут просто не достать до контактов: соединения не произойдет. Использование проходных коннекторов исключает такую вероятность.

Также сквозные наконечники позволяют избежать проблем со слишком длинными проводниками.

Последние усложняют фиксацию витой пары в коннекторе вместе с изоляцией, если речь идет о классическом разъеме.

Теперь поговорим об отличиях моделей по техническим характеристикам.

Категории коннекторов

Помимо конструктивных особенностей, разъемы отличаются друг от друга категорией. Она указывает на максимальную скорость передачи информации. У телефонных наконечников, а это RJ-11 и RJ-12, категория всегда третья. А вот коннектор для интернет кабеля может принадлежать к категории 5, 5е, 6 и 6а, а также 7 и 7а. Впрочем, наибольшей популярностью пользуются коннекторы кат.5е с гигабитной скоростью, а также разъемы кат.6. Они поддерживают передачу данных на уровне 10 Гбит/сек.

Тип экранирования наконечников

Существуют экранированные наконечники. Они оснащены защитным экраном в виде металлической оплетки, которая отводит электромагнитные волны.

Зачастую это коннекторы FTP, но они могут иметь и другую маркировку, например, STP. Используют их в местах, где радиочастотное излучение может повлиять на сигнал. В обратных ситуациях применяют коннекторы UTP — неэкранированные. Телефонные наконечники не оснащаются защитными экранами.

Помните! Кабели и коннекторы, а также патч панели должны быть идентичными по категории и типу экранирования. Также важно помнить, что использование защитного экрана делает обязательным заземление.

Зная об особенностях коннекторов типа Registered Jack, вы сможете подобрать оптимальный вариант.

Коннекторы для витой пары — их виды и различия

Отредактировано: 05.08.2019

  При построении телекоммуникационных сетей, в основе которых лежит витая пара, используется множество разнообразных коннекторов (разъемов, джеков). Чтобы не растеряться и сориентироваться при выборе, не помешает иметь о них хотя бы малейшее представление.

  Джек – незаменимый элемент любой локальной сети, ведь с его помощью производится подключение активных электронных устройств. Именно поэтому их используют в процессе создания телефонной или компьютерной сети, а также телефонного аппарата. Основной характеристикой коннектора  является его тип.

 Разъемы RJ 45

  Разъемы RJ 45 – наиболее распространенный тип, чаще остальных используемый при построении локальных вычислительных сетей. Этому названию соответствует технический термин 8Р4С – джек, оснащенный восьмью контактами (ножами) и четырьмя фиксаторами. Хотя принято считать, что под названием RJ45 скрывается коннектор 8Р8С, который отличается от предыдущего габаритами и физическими характеристиками (8 ножей и 8 фиксаторов).

  В зависимости от исполнения данный тип разъема может иметь защитный экран или не иметь. Экранированный джек FTP RJ45 необходимо использовать только с экранированной витой парой. В противном случае он не только теряет всякий смысл, но и становится невыгодным с экономической точки зрения. Основным отличием FTP-коннектора от неэкранированного разъема (UTP) служит наличие металлической оплетки, выполняющей функцию по отводу электромагнитных волн и от самого джека, и от кабеля.

  Что касается конструкции, то все коннекторы практически идентичны, так как они состоят из пластикового корпуса, ножей и их фиксаторов.



Телефонные коннекторы

  Телефонные разъемы представлены тремя типами модулей – RJ11, RJ14, RJ25. С пониманием маркировки данных коннекторов происходит полная неразбериха. Именно поэтому лучше всего делать свой выбор, отталкиваясь от количества ножей, которые содержит каждый джек. В общем, основные виды коннекторов характеризуются одинаковым форм-фактором и назначением (коммутации телефонных линий):

• RJ11 (6P2C) – подключается двужильный кабель;

• RJ14 (6P4C) – подключается четырехжильный кабель;

• RJ25 (6P6C) – подключается шестижильный кабель.

  В зависимости от ситуаций в телефонных джеках могут быть использованы кабели с меньшим числом проводов и форм-фактором. К ним относится модуль RJ9 (4Р4С), предназначенный для подключения телефонных трубок к самому аппарату.



Коннекторы BNC

  Разъемы bnc – тип коннекторов, применяемый в системах видеонаблюдения для соединения коаксиала (электрического кабеля, в состав которого входят соосно расположенные центральный проводник и экран). Он считается самым надежным, даже несмотря на то, что его создали более шестидесяти лет назад.



  Специальная обжимка BNC-коннектора требует определенных затрат, однако подобные расходы окупаются благодаря высокой надежности и долговечности данного типа джека. Большая часть сбоев в процессе работы камеры видеонаблюдения обусловлена некачественным соединением кабелей. Разъемы BNC обеспечивают грамотное подключение коаксиального кабеля, что предотвращает потери, возможные при передаче сигнала.



  На сегодняшний день доступно огромное число коннекторов BNC. Особой популярностью пользуются штекеры или как их еще называют «соединения-папы». Не менее популярны гнездовые коннекторы (соединения-мамы). Среди широкого ассортимента этих изделий можно выделить угловые адаптеры и концевые заделки BNC. Разъемы, отделанные драгоценными металлами (серебром либо золотом), также востребованы, ведь такое исполнение существенно снижает сопротивление и предотвращает окисление.

Если стоит выбор, где купить коннекторы для витой пары, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Разъемы серии RJ

Разъемы изготовлены из прозрачного пластика, внутри встроены контакты в виде ножей, которые при обжиме с помощью специального инструмента прорезают изоляцию проводника.

Существуют несколько видов разъемов серии RJ: 4P4C, RJ-11 6P2C и 6P4C, RJ-12 6P6C, RJ-45 8P8C, 10P10C:

Разъем 4P4C, другое название RJ-9, применяется в основном для подключения телефонных трубок к телефонным аппаратам, это самые малогабаритные разъемы из серии RJ, имеют четыре ламели и четыре контакта.

Разъемы RJ-11, данные разъемы используются для соединения телефонных кабелей и подключения стационарных телефонов, вилки RJ-11 бывают двух видов: двух контактные, маркируются 6P2C и четырех контактные маркируются 6P4C.

Разъемы RJ-12, другое название RJ-25, имеют шесть контактов, маркируются 6P6C, применяются в основном для подключения системных телефонов с шести контактным разъемом.

Для монтажа разъемов RJ-11 и RJ-12, применяют плоский телефонный кабель четырех или шести жильный, также можно использовать двух парный UTP кабель «витая пара».

Разъемы RJ-45, имеют восемь контактов, маркируются 8P8C, предназначены для соединения телекоммуникационного оборудования: компьютеры, розетки, сетевые коммутаторы, патч-панели. Данные разъемы подразделяются несколько видов, в зависимости от используемого кабеля:

Разъемы RJ-45 для одножильного кабеля, где проводник имеет цельную токопроводящую жилу.

Разъемы RJ-45 для многожильного кабеля, где проводник состоит из нескольких проводников переплетенных между собой.

Разъемы RJ-45 универсальные, контакты данных разъемов имеют три ножа, что позволяет их использовать, как для одножильного, так и многожильного кабеля.

Внешне разъемы RJ-45 для разного кабеля ничем не отличаются, различие в расположении ножей контактов, которые прорезают изоляцию кабеля.

Отличие универсального разъема RJ-45 от разъема для одножильного и многожильного кабеля.

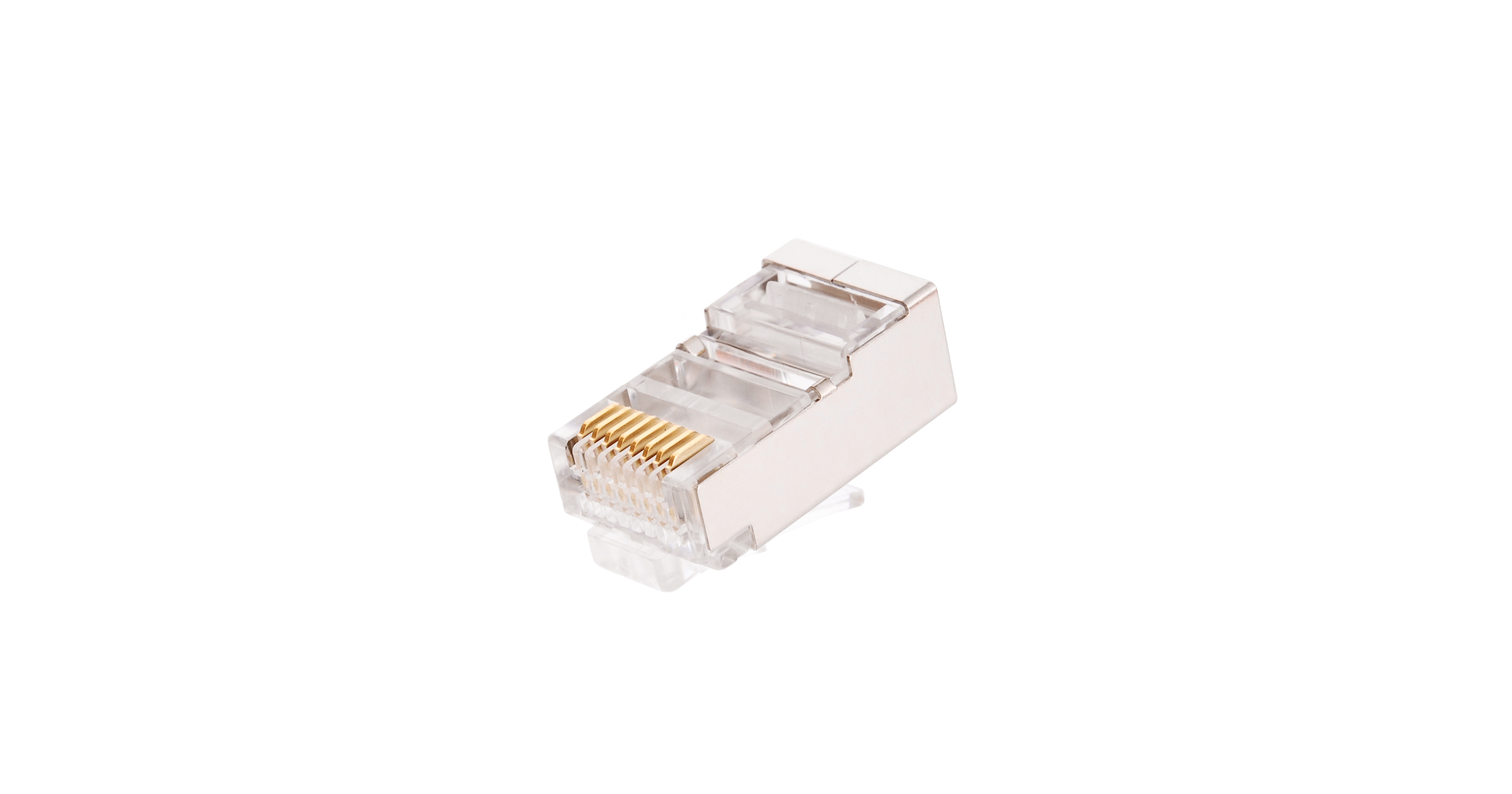

Экранированные разъемы RJ-45 применяются с экранированным FTP кабелем «витая пара», для защиты от наводок и радиопомех.

Разъемы RJ-45 со вставкой, вставка упрощает монтаж разъема на кабель.

Разъемы RJ-45 6 категории со вставкой, применяются в сетях Fast Ethernet и Gigabit Ethernet, скорость передачи данных до 1Гбит/с.

Разъемы RJ-45 6 категории со вставкой.

Разъемы 10P10C, другое название RJ-50, имеют десять контактов, используются для управления источниками бесперебойного питания, сканеров штрих кодов, в медицинской аппаратуре.

Для разъемов RJ-45 и 10P10C существуют резиновые колпачки с различной цветовой маркировкой, которые предотвращают перегиб кабеля и его дальнейшее повреждение.

Для монтажа разъемов серии RJ применяется специальный обжимной инструмент. Существуют универсальные обжимные клещи, они позволяют обжимать все виды разъемов RJ-11, RJ-12, RJ-45, 4P4C, так же есть обжимной инструмент, который обжимает только один определенный тип разъема.

Разъемы серии RJ в нашем каталоге

Инструмент для обжима разъемов RJ в нашем каталоге

Ждем вас в наших торговых офисах.

Виды и типы коннекторов RJ



Коннектор RJ — давайте разберемся что обозначает это название. Дословно его можно трактовать так — соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.



Строение коннекторов RJ



Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм. Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.



С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

• для одножильных проводников
• для многожильных
• универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье. В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры — на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.



Модификации коннекторов RJ



Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами Р и С.

P — количество позиций (пазов для размещения позолоченных контактов)

С — фактическое количество контактов



Таким образом коннектор RJ-45 8Р8C выглядит вот так:



Исходя из данных параметров, виды коннекторов RJ можно разделить на:

• RJ 11 (4Р4С) — устанавливаются в телефонные трубки и некоторые другие устаревшие устройства
• RJ 12 (6P4C и 6Р6С) — используются в телефонных аппаратах и некоторых моделях сетевых устройств
• RJ 45 (8P6C и 8Р8С) — стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств





Экранированные и неэкранирорванные



Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех.  Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.



Категория коннекторов RJ



Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

• RJ-45 — категория 5е, 6
• RJ-11, RJ-12 — категория 3

Все что нужно знать о сетевых категориях — здесь



Перейти в раздел коннекторы



Кабель разъемом RJ-45, кат.

5, patch, со вставкой

Шаг 1

Для работы Вам понадобятся: Разъем Hyperline PLUG-8P8C-PV-C5, RJ-45 под многожильный кабель, категория 5, со вставкой; колпачок изолирующий RJ-45 Hyperline Boot-RD, кабель витая пара UTP, категория 5e, 4 пары, patch Hyperline UTP4-C5E-PATCH-RD, устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500; устройство для зачистки и обрезки витой пары Hyperline HT-S501A.

Шаг 2

Отрежьте на необходимую для изготовления патч-корда длину 4-парный кабель Hyperline, категории 5e, patch и наденьте изолирующий колпачок Hyperline. Колпачки защищают кабель от перегибов, а пластиковые замочки разъемов от поломки при частых перекоммутациях.

Шаг 3

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого устройством для зачистки и обрезки витой пары Hyperline HT-S501A надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. Удалять оболочку с кабеля следует как минимум на 20 мм.

Шаг 4

Для того чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.

Шаг 5

Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников. Проводники раскладываются в том порядке цветов, который соответствует выбранному варианту разводки. Цвет первых двух пар зависит от выбранного варианта — Т568А или Т568В. Одна из наиболее распространенных последовательностей монтажа проводников в разъемах — TIA-T568B (слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый).

Шаг 6

С помощью кримпера Hyperline HT-500 подрежьте проводники на расстояние около 14 мм от края оболочки кабеля.

Шаг 7

Аккуратно наденьте вставку на проводники, расположив каждую жилу в направляющем канале. Исполнение вставки в виде плоской П-образной детали позволяет легко осуществить линейную укладку проводников терминируемого кабеля.

Шаг 8

Во время укладки проводников вставку рекомендуется продвинуть максимально близко к оболочке кабеля. После этого проводники витой пары надо еще раз подрезать, выравнивая срез по краю вставки. Вставка изготавливается из прозрачного пластика, что позволяет визуально контролировать правильность раскладки проводников и проверять схему разводки.

Шаг 9

Поместите вставку в корпус разъема до упора. При изготовлении патч-кордов возникает проблема максимально полного сохранения структуры витков пар. Технология оконцевания кабелей разъемами со вставкой позволяет уменьшить длину нарушения фабричной скрутки витых пар до 4-5 мм, что существенно улучшает параметры разъема по переходным помехам.

Шаг 10

Отличительным признаком разъемов со вставкой является также увеличение глубины захода оболочки кабеля в корпус разъема до 12 мм (для классических конструкций это значение составляет 6-8 мм). После того, как вставка плотно вошла в корпус, при взгляде с торца должно быть видно, как жилы всех проводников равномерно упираются в пластик разъема.

Шаг 11

Для соединения витых пар с ножами разъема используйте профессиональный обжимной инструмент Hyperline HT-500. Если до начала терминирования ножи-контакты выступают за пределы корпуса разъема, то в процессе обжима они вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек, создавая электрический контакт. Профессиональный металлический инструмент обеспечивает движение пуансонов строго перпендикулярно к поверхности разъема, благодаря чему витые пары и кабель надежно фиксируются в разъеме.

Шаг 12

Наденьте на разъем защитный колпачок Hyperline

Шаг 13

Посмотрите на торец разъема и убедитесь, что оконцовка произведена правильно. В результате терминирования ножи-контакты должны соприкасаться с жилами проводника.

Шаг 14

Патч-корд необходимо протестировать с обоих концов.

Компьютерный разъем RJ-45 на 8 контактов

Чтение этой статьи было бы невозможно без простого и одновременно гениального устройства – LAN разъема RJ45. Если посмотреть на роутер или на сетевую карту компьютера, там обязательно будет именно этот разъем – RJ45 – современный стандарт, который используют 99.9% всех интернет-провайдеров для постройки локальных и глобальных сетей.

Устройство коннектора и гнезда

Если обратить внимание на тот же роутер, можно заметить, что кабель обжат пластиковой клипсой, говоря о RJ45подразумевают именно ее. Она состоит из пластикового корпуса с отличными характеристиками прочности и 8 контактных площадок, которые принимают сигнал с витой пары. Чтобы сигнал не пропадал, а кабель не вылезал, в клипсе есть ножи, которые обжимают проводки, обеспечивая постоянное взаимодействие. Прочно обжатая «витая пара» подключается в розетку, которая также имеет восемь принимающих штекеров.

Гнезда или розетки под RJ45 встречаются довольно разные. Обывателю знакомы обычные порты сетевой карты системного блока или гнезда в роутере. Но также существуют настенные розетки, наподобие тех, что можно было увидеть в американских фильмах, куда подсоединяют телефонный кабель. Они могут идти с гнездом под коннектор или сразу иметь встроенную клипсу.



Последняя удобна тем, что инструменты для обжима кабеля не понадобятся. Подключение происходит путем вталкивания витых пар и нажима на корпус розетки.

Стоит сказать, что, обжав кабель, вытащить его из коннектора уже не получится. В этом плане разъем RJ45 одноразовый. При неправильном обжатии сетевой кабель обрезается и берется новая клипса.



Существующие разновидности

Стандарт стандартом, а разновидности все-таки имеются. Для начала стоит раскрыть распространенный миф – 8p8c и RJ45 – это не одно и тоже. Хотя в магазинах их до сих пор ошибочно обзывают разъемом RJ45 5e 8p8c (5е означает пропускную мощность до 1000 мб). Визуально они похожи и 8p8c также способен обжимать четыре витых пары, но его пропускная способность ограничена 10 мб/с, что характерно для стандарта Internet.

Но мы сегодня пользуемся стандартом Fast Internet и средняя температура по больнице около 80 мб/с, поэтому артикулом 8p8c сегодня только обозначают возможность обжимки 4 витых пар. Также разъем ethernet RJ45 будет использоваться для Gigabit Internet, так как число витых пар там также останется в пределах четырех, но вместо 5е, там будут использовать 6е и более.

Ножи

Чтобы купить правильный коннектор нужно знать, какой тип кабеля будет заводиться. Под разный тип применяют разные ножи – прямые и смещенные. Последний используется для кабелей с одинарными жилами. Прямые ножи хороши для обжатия наборных жил. Неправильно подобранные ножи будут плохо зажимать витые пары, из-за чего будет страдать контакт и, соответственно, скорость передачи данных.

Напыление

Также, если посмотреть на предлагаемые сегодня RJ45 можно заметить, что цена на них может значительно отличаться. Кроме оригинальных и непонятно где штампованных клипс, большую роль в ценообразовании влияет золотое напыление на ножах и контактных площадках. Чем оно толще, тем изначально лучше скорость передачи. Со временем покрытие истончается и коннектор меняется. Правда для обычного пользователя это неактуально, срок службы исчисляется десятилетиями.

Экранировка

В условиях внешних помех, электромагнитных полей и электрических токов приходится применять экранированные кабеля. Для них предусмотрены экранируемые клипсы, а стоят они не сильно дороже. Часто используют обычные коннекторы, но дополнительно защищенные прорезиненными «чехлами». В остальных случаях изнутри клипса обернута фольгой.



Как обжать витую пару самостоятельно

Чтобы самостоятельно обжать кабель, в первую очередь понадобится кримпер для разъемов RJ . Инструмент похож на плоскогубцы, но имеет специальный разъем, который при

сдавливании рукоятей зажимает жилы ножами коннектора, обеспечивая надежное соединение с контактными площадками. В продаже можно найти универсальные кримперы, предназначенные для двух-трех типов разъемов.

Также есть такое понятие — распиновка и ее нужно правильно сделать. В кабеле есть 8 жил разных цветов – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый. Распиновка может выполняться двумя вариантами – А и В. В наших стандартных интернет-сетях для подключения к компьютеру используют последний вариант распиновки. На Западе наоборот, больше любят первый. От применения противоположного варианта ничего критического не произойдет, может наблюдаться лишь незначительная потеря скорости.

Итак, согласно картинке, сверху вниз необходимо расположить жилы в коннекторе и обжать с помощью кримпера, после чего разъем RJ45 готов к подключению.





RJ 45 RJ 11 розетки и коннекторы. Устройство и применение. Работа

RJ-45 RJ-11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Виды

Коннекторы RJ применяются с витой парой и телефонными кабелями:

1. RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.
2. RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

По форме подключаемого кабеля:

• Круглой формы: универсальный, одножильный и многожильный.
• Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:

• RJ-45 Cat.5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

• RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

• RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

Коннекторы RJ-45 RJ-11

 в зависимости от типа установки делятся на:

• Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

• Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

Коннекторы также могут быть следующих видов:

• Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
• Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.

RJ-45 RJ-11. Устройство

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ-45 RJ-11

 выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия RJ-45 RJ-11 нормально работали.

Применение

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ-45 RJ-11

 могут использоваться в следующих типичных помещениях:

• Серверные помещения.
• Аудитории.
• Офисы.
• Электронные библиотеки.
• Интернет-клубы.
• Дома и квартиры.
• Мастерские по ремонту компьютерного оборудования.
• ИТ-магазины.
• Охранные и специализированные помещения и так далее.

Как выбрать

• Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.
• По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
• Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.

• Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены. Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник. Внешняя розетка устанавливается на стену с помощью накладной панели.

• Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
• При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.

Похожие темы:

Как установить кабельные соединители для витой пары?

Как установить кабельные соединители для витой пары?

В настоящее время медные кабели с витой парой (особенно кабели UTP) наиболее распространены для локальных сетей и телефонных сетей. Основной метод установки разъемов на витую пару — это опрессовка. Вы можете использовать инструмент для обжима кабеля, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, тем самым установив соединение.Из этого руководства вы шаг за шагом узнаете, как установить разъемы кабеля для витой пары.

Типы кабельных разъемов для витой пары

В основном используются два типа разъемов / штекеров для подключения кабелей витой пары в установках передачи голоса и данных.

Разъемы RJ-11

Разъемы RJ-11 исторически использовались как в служебных, так и в домашних телефонных аппаратах из-за их малого форм-фактора и простоты, и они по-прежнему широко используются в домашних условиях.

Разъемы RJ-45

Разъемы RJ-45 используются в основном в приложениях LAN из-за количества поддерживаемых проводников (всего восемь). Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают как разъемы RJ-11, так и RJ-45.

Оба разъема выполнены из пластика с металлическими «пальцами» внутри. Пальцы вставляются в отдельные жилы кабеля витой пары во время процесса обжима.Когда пальцы обжаты и соприкасаются с проводниками в кабеле с витой парой, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.

Советы: обратите внимание, что эти разъемы в основном одинаковы, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. А разъем типа RJ-11 сконфигурирован только с двумя металлическими контактами вместо шести, при этом он имеет шесть позиций. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного применения требуется только два проводных контакта.И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь позиций сконфигурированы с контактами.

Типы кабелей витой пары

В зависимости от разъемов RJ существует два типа кабелей с витой парой.

Многожильный кабель с витой парой

Многожильный кабель типа витая пара состоит из множества крошечных волосков медных жилок, скрученных вместе в более крупный провод.Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

Одножильный кабель с витой парой

Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, одножильные кабели легче всего соединять, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных проводов.

Инструменты для опрессовки разъемов

В предстоящей установке потребуются в основном три инструмента.

Инструмент для зачистки волоконно-оптического кабеля

Первый инструмент — это устройство для зачистки оболочки кабеля. Он прорежет только внешнюю оболочку кабеля, но не внутренние проводники. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки.Их производство и покупка дешевы.

Обжимные клещи для кабельных разъемов

При установке разъемов на кабель UTP или STP необходим обжим для разъемов кабеля. Обжимные устройства для кабелей различных стилей позволяют обжимать разъемы на кабелях UTP или STP. Вот пример обжима, который может обжимать разъемы RJ-11 и RJ-45.

Тестер сетевого кабеля

Последний инструмент, который вы собираетесь использовать, — это тестер кабеля.Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения.

Установка шагов

Теперь перейдем к этапам установки разъемов. Обратите особое внимание на порядок выполнения этих шагов и неукоснительно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения предупреждений, немного отличающихся друг от друга. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

Шаг 1: Отмерьте кабель, на который вы хотите надеть концы, и обрежьте его до нужной длины с помощью ножа для кабеля.

Шаг 2: Используйте инструмент для зачистки кабеля, чтобы снять примерно 1,5 дюйма оболочки с конца кабеля. Затем дважды поверните инструмент для зачистки кабеля вокруг кабеля. Это позволит разрезать оболочку.

Шаг 3: Снимите инструмент для зачистки с кабеля и снимите обрезанную оболочку с кабеля, обнажив внутренние проводники.Если присутствует шнур для разрезания куртки (обычно это белая нить), отделите его от проводов и обрежьте до края куртки.

Шаг 4: Раскрутите все пары внутренних проводников и разведите их в стороны, чтобы вы могли видеть каждый проводник в отдельности.

Шаг 5: Выровняйте отдельные кондукторы таким образом, чтобы цветовой код совпадал со стандартом цветовой кодировки, который вы используете.

Шаг 6: Этот шаг включает два пункта.Сначала обрежьте жилы так, чтобы концы были на одном уровне друг с другом, убедившись, что оболочка кабеля находится внутри разъема. Во-вторых, общая длина открытых соединителей после обрезки не должна превышать 0,5–0,625 дюйма.

Шаг 7: Вставьте проводники в разъем, убедившись, что все проводники точно совпадают с контактами, как на предыдущем шаге. Если они не выстраиваются в линию, вытащите их и выровняйте. Делайте это осторожно, так как это последний шаг перед обжимом разъема.

Шаг 8: Осторожно вставьте разъем и кабель в обжимной инструмент, у которого есть две матрицы, которые вдавливаются в разъем, и вставьте штыри разъема в проводники внутри разъема. Теперь установка завершена.

После всей установки вы должны убедиться, что все проводники контактируют и все штыри вставлены в соответствующие проводники. Если разъем не обжался должным образом, отрежьте разъем и заново установите его.

Глава 4: Кабельная разводка

Что такое сетевые кабели?

Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

• Кабель неэкранированной витой пары (UTP)
• Кабель с экранированной витой парой (STP)
Коаксиальный кабель
• Волоконно-оптический кабель
• Руководства по установке кабеля
• Беспроводные локальные сети
• Кабель неэкранированной витой пары (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары

Категория	Скорость	Использовать
1	1 Мбит / с	Только голос (телефонный провод)
2	4 Мбит / с	LocalTalk и телефон (редко используются)
3	16 Мбит / с	10BaseT Ethernet
4	20 Мбит / с	Token Ring (редко используется)
5	100 Мбит / с (2 пары)	100BaseT Ethernet
	1000 Мбит / с (4 пары)	Гигабитный Ethernet
5e	1000 Мбит / с	Гигабитный Ethernet
6	10 000 Мбит / с	Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45. Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

1. Каждая пара проводов отдельно экранирована фольгой.
2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
3. Вокруг каждой отдельной пары, а также всей группы проводов имеется экран (называемая витой парой с двойным экраном).

В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном из металлической оплетки (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента, составляющую 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.

Толстый коаксиальный кабель также называют толстым сетевым кабелем. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Bayone-Neill-Concelman (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

Технические характеристики	Тип кабеля
10BaseT	неэкранированная витая пара
10Base2	Тонкий коаксиальный
10Base5	Толстый коаксиальный
100BaseT	неэкранированная витая пара
100BaseFX	Оптоволокно
100BaseBX	Одномодовое волокно
100BaseSX	Многомодовое волокно
1000BaseT	неэкранированная витая пара
1000BaseFX	Оптоволокно
1000BaseBX	Одномодовое волокно
1000BaseSX	Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

• Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
• Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
• Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
• Если необходимо проложить кабель по полу, накройте кабель защитными приспособлениями.
• Пометьте оба конца каждого кабеля.
• Используйте кабельные стяжки (не ленту), чтобы соединить кабели в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не попадут в приемник. Сетевые коммуникации с помощью лазера практически не отличаются от инфракрасных сетей прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Стандарт	Максимальная скорость	Типичный диапазон
802.11а	54 Мбит / с	150 футов
802.11b	11 Мбит / с	300 футов
802,11 г	54 Мбит / с	300 футов
802.11n	100 Мбит / с	300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью подходящих инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методы шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ. На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифровальных данных может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.

Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).

Изоляция.

Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.

Скрытый SSID.

Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.Если отключить эту функцию, стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немного больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

• Мобильность — с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
• Быстрая установка — Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно просто нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
• Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
• Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превышаете максимальное количество устройств).

Недостатки беспроводных сетей:

• Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
• Помехи — Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
• Несогласованные соединения — сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
• Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Как установить разъемы на кабель витой пары

08 Апр. Установка разъемов на кабель витой пары

Отправлено в 20:20 в установке сетевого кабеля от админа

Кабель витой пары — это наиболее часто используемый тип кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этим сетевым кабелем, — это разъемы RJ-11 и RJ-45.RJ обозначает просто зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов довольно похожи и сделаны из пластика с тонкими металлическими контактами. Более простой вариант меньшего размера из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом RJ-11 использовался в качестве разъема для установки телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является обычно устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и он немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводов.

Стандарты проводки по витому кабелю

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета, которые: зеленый, оранжевый, синий или коричневый.В каждой паре один — сплошного цвета, а другой — с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два разных стандарта электропроводки:

568A

1. Белый / зеленый
2. зеленый
3. Белый / оранжевый
4. Синий
5. Белый / Синий
6. оранжевый
7. Белый / Коричневый
8. Коричневый

568B

1. Белый / оранжевый
2. оранжевый
3. Белый / Зеленый
4. Синий
5. Белый / Синий
6. зеленый
7. Белый / Коричневый
8. Коричневый

Установка кабельного разъема для витой пары

Основным методом, используемым для установки этих разъемов на кабель витой пары, является обжатие, и, хотя процедура довольно проста, это важный навык, который каждый установщик сетевых кабелей должен знать, как правильно делать.Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, инструмент для зачистки, пара обжимных клещей и тестер кабеля для проверки качества соединения.

Устройство для зачистки оболочки кабеля предназначено для снятия внешней оболочки с кабеля, а устройство для обжима кабельного разъема соединяет кабель, прижимая металлические контакты внутри разъема к проводникам кабеля.

Во-первых, вы измеряете и обрезаете кабель, к которому хотите присоединить разъем, убедитесь, что вы обрезали его примерно на 3 дюйма длиннее, чем необходимо.

Затем вы хотите снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в устройство для зачистки и дважды поверните его вокруг кабеля, чтобы разрезать оболочку. Затем осторожно снимите отрезанный кусок оболочки с кабеля, чтобы обнажить внутренние проводники. Если на куртке есть белый перерезанный шнур, обрежьте эту спинку.

Теперь, когда вы обнажили жилы скрученного кабеля, вам нужно раскрутить пары и отделить каждый из восьми цветных проводов.Затем выровняйте каждый из проводов так, чтобы цветовой код соответствовал используемому вами стандарту.

Затем обрежьте концы всех разъемов так, чтобы все они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте провода, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и крепко сожмите ручку, удерживая ее примерно на три секунды.Плашки в инструменте затем вдавливаются в разъем, проталкивая штыри в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, дважды проверьте, что все проводники и штырьки правильно обжаты со своими соответствующими партнерами. В противном случае вам придется отрезать соединитель и повторить процесс заново.

И последнее, но не менее важное: вам нужно будет проверить, что соединение было выполнено правильно, с помощью кабельного тестера, и в зависимости от типа тестера, который вы используете, необходимо следовать другой процедуре…

Посмотрите это замечательное небольшое обучающее видео, в котором один из наших специалистов по мостовым кабелям вставляет разъем RJ45 на конец кабеля Cat 6.

Сетевые кабели и разъемы

: витая пара / CAT5, 6, 7, 8 и выше.

Кабели

— одна из самых основных частей большинства ИТ-сред, но их повсеместность заставляет людей делать предположения и принимать это как должное. В этой серии блогов мы рассмотрим несколько типов кабелей, начиная с витой пары, заканчивая подключениями приемопередатчиков на основе модулей с помощью оптоволоконных кабелей и кабелей прямого подключения, затем оптоволоконных кабелей и т. Д. Начнем с самого доступного и наименее устрашающего кабеля витой пары.

Витая пара

Витая пара (часто ошибочно называемая кабелем Ethernet или кабелем CAT5) — это, пожалуй, самый распространенный элемент ИТ-оборудования, существующий на этой планете. Это ВЕЗДЕ, но люди редко думают об этом, потому что это вроде как работает. Однако использование неправильного кабеля может вызвать странные проблемы. Иногда что-то работает с перебоями, иногда что-то работает только в одном направлении, иногда с непостоянной производительностью, это хаос.

Кабельная витая пара состоит из одной внешней оболочки с несколькими парами проводов внутри.Он может варьироваться от одной пары, такой как телефонный шнур, до обычной реализации этого кабеля, который состоит из четырех пар.

https://images.monoprice.com/productlargeimages/135021.jpg

Существует несколько руководящих органов для кабелей с витой парой, в том числе: Ассоциация телекоммуникационной промышленности (TIA), Ассоциация электронной промышленности (EIA), Международная организация по стандартизации (ISO), Международная электротехническая комиссия (IEC) и Американский национальный институт стандартов (ANSI).Комбинация всех этих различных групп дает нам современную ситуацию с кабельной разводкой витой пары.

Существует несколько различий между кабелями витой пары, например, одножильный и многожильный, экранированный и неэкранированный. Затем существует пять распространенных типов кабелей и еще шесть необычных типов. При этом важно помнить, что чем выше пропускная способность соединения, тем более требовательны спецификации кабеля. В то время как в наше время почти любой кабель может работать на гигабитах, только некоторые из них могут работать на 10 Гбит.Чем дальше вы хотите проложить кабель с высокой пропускной способностью, тем более специализированным он должен быть. Мы начнем с самого простого различия и проработаем более сложное.

Одно- и многожильное

Это различие довольно просто: являются ли отдельные от двух до восьми проводов в кабеле одножильными или многожильными? Сплошной провод представляет собой один кусок меди, а многожильный может состоять из нескольких очень маленьких жил, намотанных друг на друга. Сплошная обычно используется для проводки в помещении: между коммутационными панелями и розетками.В целом это более стабильно в долгосрочной перспективе, но не очень гибко. Многожильный провод чаще используется для коммутационных кабелей. Благодаря тому, что несколько небольших прядей скручены вместе, он более гибкий и его легче сгибать.

http://files.cablewholesale.com/mailimages/weekly/solid-stranded.jpg

Экранированные и неэкранированные

Экранированные кабели имеют дополнительный металл вокруг них для защиты от внешних электромагнитных помех (EMI). По сути, электромагнитные помехи — это паразитные электрические помехи, исходящие от различных источников, силовых кабелей, люминесцентных ламп и т. Д.Экранированные кабели лучше отражают электромагнитные помехи от проводов внутри, поэтому их сигнал менее загрязнен.

Однако, чтобы усложнить жизнь, существует несколько типов защиты, в зависимости от расположения и типа защиты. Существуют как экранирующие оплетки (обозначенные S), так и экранирующие из фольги (обозначенные F), и экранирование может быть вокруг отдельных пар или вокруг всего содержимого кабеля. Это обозначается как x / xTP, где первый X — это общий экран кабеля, второй X — экран отдельной пары, а затем TP — витая пара.

Например, F / UTP — это кабель с фольгой вокруг всех четырех пар внутри оболочки.

https://images.monoprice.com/productlargeimages/310481.jpg

Сами пары не экранированы, только кабель целиком.

S / FTP — это кабель с экранированной оплеткой вокруг всех четырех пар, но каждая пара независимо имеет собственное экранирование из фольги.

https://images.monoprice.com/productlargeimages/136605.jpg

Так когда это имеет значение? Обычно для большинства людей это не так.Некоторые кабели с высокой пропускной способностью имеют экранирование, предотвращающее сокращение расстояния от внешних электромагнитных помех. В противном случае в некоторых известных неблагоприятных условиях (очень сильных помехах) может потребоваться экранирование. В целом, для большинства людей имеют значение только неэкранированные кабели, которые обычно значительно дешевле.

Категории кабелей

Кабели

обычно обозначаются по категориям, например CAT5. У каждой из этих категорий разные требования и разные возможности.

CAT1 и 2 настолько стары, что не соответствуют даже современным стандартам.

CAT3 использовался для сетей 10 Мбит еще в 90-х годах. В целом сейчас он не используется, за исключением, может быть, аналоговых телефонов.

CAT4 был предназначен для Token Ring, что означает, что его солнечный день давно зашел.

Остальные категории кабелей мы постараемся объяснить в таблице ниже…

Но сначала краткое обсуждение пропускной способности. Пропускная способность — один из терминов, наиболее часто используемых в ИТ.Технически полоса пропускания — это диапазон частот (от самой высокой до самой низкой), который данный кабель (в данном случае) может пройти без потерь. Чем больше частотный диапазон (полоса пропускания), тем выше скорость передачи данных, которую теоретически может передать кабель. Как вы увидите ниже в этой таблице, иногда эта дополнительная полоса пропускания используется для большей скорости, а иногда — нет. В этой ситуации важно указать на разницу между скоростью передачи данных и полосой пропускания, чтобы понять разницу в кабелях.

Первоначально предполагалось, что

Категория	Спецификация пропускной способности	Максимальная скорость передачи данных	Максимальная длина кабеля при максимальной скорости передачи данных	Банкноты
CAT5	100 МГц	100 Мбит / с	100 м (330 футов)	CAT5 часто может нормально работать на гигабитах, но не был разработан для этого и не сертифицирован для этого.
CAT5e	100 МГц	1 Гбит / с	100 м (330 футов)	Экранированный или неэкранированный
CAT6	250 МГц	10 Гбит / с	55 метров	Экранированный или неэкранированный
CAT6a	500 МГц	10 Гбит / с	100 метров	Экранированный или неэкранированный
CAT7	600 МГц	10 Гбит / с	100 м (330 футов)	Всегда экранированный
CAT7a	1000 МГц	10 Гбит / с	100 м (330 футов)	будет поддерживать Ethernet 40 Гбит, но так и не был сертифицирован и пропущен для CAT8.Всегда экранированный
CAT8 / CAT8.1	2000 МГц	40 Гбит / с	30 метров	Предназначен только для центров обработки данных, всегда экранирован
CAT8.2	2000 МГц	40 Гбит / с	30 метров	Предназначен только для центров обработки данных, всегда экранирован

Итак, вы, наверное, только что слышали о множестве разных категорий витых пар, о существовании которых вы даже не подозревали, не так ли? CAT6a — это то место, где останавливаются знания большинства людей.И на самом деле для большинства из нас это ровно столько, сколько вам нужно. Большинству людей никогда не нужно ничего, кроме CAT6, поскольку они используют трансиверы и кабели прямого подключения (DAC) со скоростью 10 Гбит или выше, о чем мы скоро поговорим.

Если у вас есть вопросы о подключении к вашей сети, мы можем помочь! Отправьте нам письмо по электронной почте или позвоните по телефону 502-240-0404!

Связанные

Кабельные сборки экранированной витой пары

Samtec предлагает сотни видеороликов, охватывающих все, от продуктов до демонстраций, презентаций, брендов и т. Д.Мы перестроили наш поиск видео, сделав его более легким, а также добавили огромную новую функцию. До этого обновления все видео открывались в модальном всплывающем окне …

Системные архитекторы и инженеры-проектировщики заинтересованы в высочайшей производительности. В этой новой демонстрации продукта PAM4 со скоростью 112 Гбит / с Samtec объединяет оценочный комплект SI для новой высокоскоростной соединительной системы AcceleRate® HP с AlphaCORE 112 Гбит / с PAM4 Long Reach Mul от Alphawave…

Когда вы думаете о марсианах или луноходах, земля Down Under может не быть в верхней части списка. Мы думаем о NASA, Blue Origin или SpaceX. Если вы немного покопаетесь, вы обнаружите, что университеты по всему миру участвуют в ежегодных соревнованиях, чтобы продемонстрировать марсоходы, для которых они проектируют …

В мае мы развернули несколько новых страниц с контентом, новый опыт поиска видео, а также сотни новых автономных страниц видео и новое приложение для поиска по нашим гибким продуктам стекирования.Вот основные веб-обновления за этот месяц. Новые возможности поиска видео …

Samtec с гордостью принимает участие в IMS 2021, как лично, во Всемирном конгресс-центре Джорджии, на стенде 1241, 8 и 9 июня 2021 года, так и практически 20-25 июня. На IMS 2021 Samtec представит: Наши новейшие продукты Precision RF — Microwave / Millimeter Wave Демонстрация Ot…

Компоненты завода по производству пяти общих витых пар

Кабель витой пары

(кабель Cat5e / Cat6 / Cat7 и т. Д.) Подходит для передачи сбалансированных дифференциальных сигналов. Практика передачи сигналов по-разному восходит к ранним временам телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые дает сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения.Путем передачи сигналов вместе со сдвигом по фазе на 180 градусов теоретически устраняются выбросы и токи заземления. Это снижает требования к земле и экранированию по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Обычно для кабельной системы с витой парой требуется не только кабельная разводка, но и другие важные компоненты. Ниже перечислены пять наиболее распространенных компонентов, которые вам следует знать при работе с кабелем витой пары.

Компоненты завода по производству пяти общих витых пар

● Разъемы RJ-45: будь то STP или UTP, в большинстве кабелей для витой пары используются зарегистрированные разъемы jack 45 (RJ-45) для подключения к сетевым интерфейсам или другим сетевым устройствам. Этот разъем очень похож на разъем RJ-11 на модульных телефонных разъемах, но он больше и содержит восемь проводов, а не четыре или шесть в RJ-11. Разъем RJ-45, часто называемый вилкой RJ-45, чаще всего используется в соединительных кабелях (кабель Cat6, кабель Cat6a, кабель Cat7 и т. Д.).), которые используются для подключения компьютеров к концентраторам и коммутаторам, а компьютеров к настенным розеткам RJ-45.

● Патч-кабель. Патч-кабель (например, кабель Cat5e) представляет собой короткий кабель для подключения компьютера к разъему RJ-45 или подключения порта коммутационной панели к коммутатору или концентратору. Коммутационные кабели можно сделать с помощью недорогих инструментов, двух вилок RJ-45 и отрезка кабеля TP. Хотя сделать соединительный кабель несложно, большинство сетевых администраторов предпочитают покупать готовые кабели, чтобы сэкономить время.

● Разъемы RJ-45. Разъем RJ-45 — это то, к чему вы подключаете разъем RJ-45, когда компьютер находится в рабочей зоне вдали от концентраторов и переключателей.Он имеет гнездо для вилки RJ-45 с одной стороны и место для подключения или «проталкивания» кабеля TP с другой стороны. Гнезда RJ-45 обычно размещаются за стеновыми панелями, когда кабели проходят внутри стен, но также могут быть утоплены в пол или помещены в коробки для открытого монтажа, если кабели проходят снаружи стен.

● Патч-панель. Патч-панели используются для завершения длинных участков кабеля от рабочей зоны (где находится компьютер) до коммутационного шкафа (где находятся переключатели и концентраторы).Патч-панели похожи на разъемы RJ-45 тем, что у них есть розетка на одном конце и пробивные клеммы на другом, но патч-панель обычно вмещает 12, 24 или 45 кабелей.

● Распределительные стойки: распределительные стойки (также называемые 19-дюймовыми стойками, потому что вертикальные направляющие находятся на расстоянии 19 дюймов друг от друга) содержат сетевое оборудование, такое как маршрутизаторы и коммутаторы, а также коммутационные панели и смонтированные в стойке серверы. Обычно они находятся в коммутационных шкафах и аппаратных.

Статьи по теме:

Какой коммутационный кабель мне выбрать для оптического трансивера?

В чем разница между витой парой, коаксиальным кабелем и оптоволоконным кабелем

Как установить кабельные соединители для витой пары?

Сетевые кабели и разъемы

Сертификация и расширение возможностей.
Be
Govt. Сертифицированный специалист в области ИТ-поддержки

Кабели —

Толстый коаксиальный кабель

Кабель этого типа обычно желтого цвета и используется в так называемых «толстых» сетях и имеет два проводника. Этот коаксиальный кабель можно использовать на длине 500 метров. Сам кабель состоит из сплошного центрального провода с металлической оплеткой и пластиковой оболочкой, защищающей остальную часть провода.

Тонкий коаксиальный кабель

Поскольку толстый коаксиальный кабель используется в толстых сетях, тонкий вариант используется в тонких сетях.Этот тип кабеля также используется под названием RG-58. Кабель на самом деле просто более дешевая версия толстого кабеля.

Волоконно-оптический кабель

Как мы все знаем, оптоволокно чертовски круто и недешево. Этот кабель меньше по размеру и может передавать огромное количество информации быстро и на большие расстояния.

Оптоволоконный кабель состоит из центральной стеклянной сердцевины, окруженной несколькими слоями защитных материалов. Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Оптоволоконный кабель

может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконных кабелей изготавливается из стеклянных или пластиковых волокон. Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые.Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

Спецификация	Тип кабеля
10BaseT	Неэкранированная витая пара
10Base2	Тонкий коаксиальный
10Base5	Толстый коаксиальный
100BaseT	Неэкранированная витая пара
100BaseFX	Волоконно-оптический кабель
100BaseBX	Одномодовое волокно
100BaseSX	Многомодовое волокно
1000BaseT	Неэкранированная витая пара
1000BaseFX	Волоконно-оптический кабель
1000BaseBX	Одномодовое волокно
1000BaseSX	Многомодовое волокно

Кабели витой пары

Они бывают двух видов: неэкранированный и неэкранированный.

Экранированная витая пара (STP)

Чаще встречается в высокоскоростных сетях. Самая большая разница, которую вы увидите в UTP и STP, заключается в том, что в STP используется металлический экран для защиты провода от помех.

-Что еще нужно отметить в отношении этих кабелей, так это то, что они также имеют числовые обозначения. Чем больше число, тем лучше защита от помех. Большинство сетей должны соответствовать категории не ниже CAT 3, и рекомендуется использовать CAT 5.

-Теперь вы знаете о кабелях, которые нам нужно знать о разъемах.Это очень важно, и вам, скорее всего, понадобится разъем RJ-45. Это двоюродный брат разъема телефонного гнезда и выглядит очень похоже, за исключением того, что RJ-45 больше. Чаще всего у вас есть два разъема: BNC (Bayonet Naur Connector), используемый в широкополосных сетях, и RJ-45, используемый в небольших сетях с использованием UTP / STP.

Образ STP —

Неэкранированная витая пара (UTP)

Это самый популярный вид кабелей в сети и самый дешевый из возможных.UTP имеет четыре пары проводов и все внутри пластиковой оболочки. Самая большая причина, по которой мы называем это витой парой, — это защита проводов от самих себя. Каждый провод защищен только тонкой пластиковой оболочкой.

Образ UTP —

Кабель Ethernet

Теперь, чтобы подробнее познакомить вас с Ethernet и его кабельной разводкой, нам нужно взглянуть на 10. 10Base2 считается тонким Ethernet, тонкой сетью и тонким проводом, в котором используется легкий коаксиальный кабель для создания сети со скоростью 10 Мбит / с.Сегменты кабеля в этой сети не могут быть длиннее 185 метров. Эти кабели подключаются к разъему BNC. Также, как примечание, это неиспользуемое соединение должно иметь терминатор, который будет 50-омным терминатором.

10Base5 , это считается толстой сетью и используется с коаксиальным кабелем, таким как разъем BNC. Хорошая сторона коаксиального кабеля — это высокоскоростная передача данных, и сегменты кабеля могут находиться на расстоянии до 500 метров между узлами / рабочими станциями. Обычно вы видите ту же скорость, что и 10Base2, но с большей длиной кабеля для большей универсальности.

10BaseT , «T» обозначает витую, как в UTP (неэкранированной витой паре), и используется для передачи 10 Мбит / с. Обратной стороной является то, что между узлами / рабочими станциями можно использовать кабель длиной не более 100 метров. Хорошая сторона этой сети — они просты в настройке и дешевы! Вот почему они так часто идеальны для небольших офисов или домов.

100BaseT , считается, что Fast Ethernet использует STP (экранированная витая пара), достигая скорости передачи данных 100 Мбит / с.Эта система немного дороже, но все еще остается популярной как 10BaseT и дешевле, чем большинство сетей других типов. Конечно, это будет самая дешевая и быстрая версия.

10BaseF , этот маленький парень обладает преимуществом волоконной оптики, и буква F означает именно это. Эта схема немного сложнее и использует специальные разъемы и сетевые адаптеры вместе с концентраторами для создания своей сети. Чертовски аккуратно и недешево на кошельке.

Важной частью проектирования и установки Ethernet является выбор соответствующей среды Ethernet.Сегодня используются четыре основных типа носителей: толстый провод для сетей 10BASE5, тонкий коаксиальный кабель для сетей 10BASE2, неэкранированная витая пара (UTP) для сетей 10BASE-T и волоконно-оптический кабель для 10BASE-FL или оптоволоконная связь между повторителями (FOIRL). ) сети. Такое разнообразие носителей отражает эволюцию Ethernet, а также указывает на гибкость технологии. Толстая проволока была одной из первых кабельных систем, использовавшихся в Ethernet, но была дорогой и сложной в использовании. Это превратилось в тонкий коаксиальный кабель, с которым проще работать и который дешевле.

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств. Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категория	Скорость	Использование
1	1 Мбит / с	Только голос (телефонный провод)
2	4 Мбит / с	LocalTalk & Telephone (редко используется)
3	16 Мбит / с	10BaseT Ethernet
4	20 Мбит / с	Token Ring (редко используется)
5	100 Мбит / с (2 пары)	100BaseT Ethernet
	1000 Мбит / с (4 пары)	Гигабитный Ethernet
5e	1000 Мбит / с	Гигабитный Ethernet
6	10 000 Мбит / с	Гигабитный Ethernet

Кабель категории 5 —

---

Разъемы —

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем. Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Образ RJ45

Соединители коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Bayone-Neill-Concelman (BNC).Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, цилиндрический разъем и терминатор. Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Образ сетевой карты —

.
