Основные типы разъемов для витой пары

Для подключения кабелей витой пары в современных сетях используются два основных типа разъемов:

• RJ-11 — имеет 6 контактов, используется преимущественно для телефонных линий
• RJ-45 — имеет 8 контактов, является стандартом для компьютерных сетей Ethernet

RJ-11 меньше по размеру и проще по конструкции. RJ-45 больше и поддерживает передачу данных на более высоких скоростях. В современных сетях рекомендуется использовать разъемы RJ-45 даже для телефонии, так как они обеспечивают совместимость с разными типами оборудования.

Особенности конструкции разъемов

Разъемы RJ-11 и RJ-45 имеют схожую конструкцию:

• Пластиковый корпус
• Металлические контакты внутри
• Фиксирующая защелка

Основное отличие — количество контактов: 6 у RJ-11 и 8 у RJ-45. При обжиме разъема металлические контакты вдавливаются в проводники кабеля, обеспечивая электрическое соединение.

Типы кабелей витой пары

Существует два основных типа кабелей витой пары:

Многожильный (патч-корд)

• Состоит из множества тонких медных проводников
• Более гибкий, используется для соединительных кабелей
• Сложнее обжимать из-за подвижности жил

Одножильный (для стационарной прокладки)

• Каждый проводник состоит из одной медной жилы
• Менее гибкий, используется для прокладки в стенах
• Проще обжимать из-за жесткости проводников

Необходимые инструменты для обжима разъемов

Для качественной установки разъемов на кабель витой пары потребуются следующие инструменты:

1. Инструмент для зачистки кабеля

Предназначен для аккуратного снятия внешней оболочки кабеля без повреждения внутренних проводников. Обычно имеет компактные размеры и прост в использовании.

2. Обжимной инструмент (кримпер)

Используется для обжима металлических контактов разъема на проводники кабеля. Важно выбрать модель, совместимую с типом используемых разъемов (RJ-11 или RJ-45).

3. Кабельный тестер

Позволяет проверить правильность обжима и целостность соединения после установки разъемов. Тестирует прохождение сигнала по всем жилам кабеля.

Пошаговая инструкция по установке разъемов

Процесс установки разъемов на кабель витой пары включает следующие этапы:

1. Отмерьте необходимую длину кабеля и обрежьте его
2. Снимите примерно 4 см внешней оболочки с конца кабеля
3. Расплетите и выпрямите проводники
4. Выстройте проводники в нужном порядке согласно выбранной схеме
5. Обрежьте концы проводников ровно, оставив около 1.5 см
6. Вставьте выровненные проводники в разъем до упора
7. Поместите разъем с кабелем в обжимной инструмент и сожмите
8. Проверьте качество обжима визуально и с помощью тестера

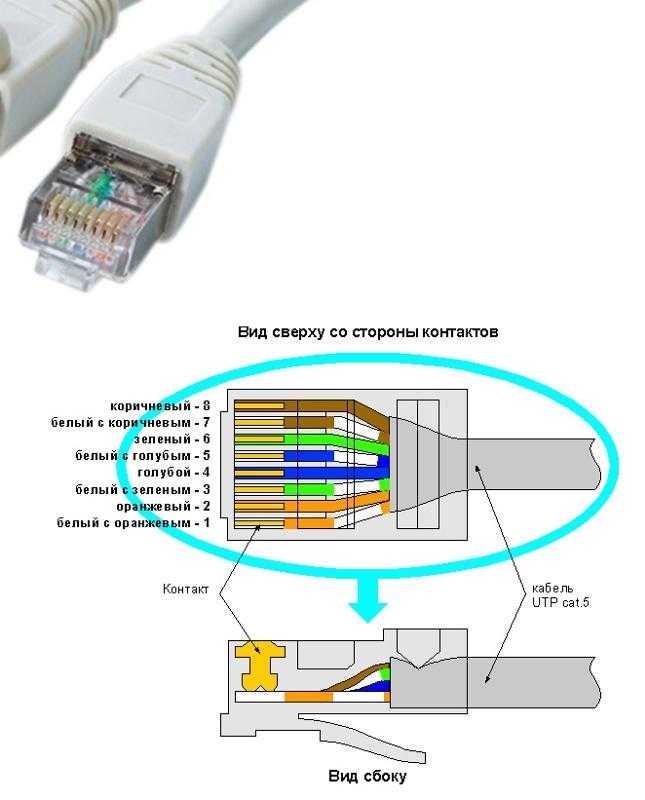

Схемы разводки проводников в разъеме

Существует два основных стандарта разводки проводников в разъемах RJ-45:

T568A

• Бело-зеленый
• Зеленый
• Бело-оранжевый
• Синий
• Бело-синий
• Оранжевый
• Бело-коричневый
• Коричневый

T568B

• Бело-оранжевый
• Оранжевый
• Бело-зеленый
• Синий
• Бело-синий
• Зеленый
• Бело-коричневый
• Коричневый

Важно использовать одинаковую схему на обоих концах кабеля. T568B чаще применяется в сетях Ethernet.

Особенности применения разных типов разъемов

При выборе и использовании разъемов для витой пары следует учитывать:

• RJ-11 подходит только для телефонных линий и низкоскоростных соединений
• RJ-45 универсален и применяется как для компьютерных сетей, так и для телефонии
• Для высокоскоростных сетей (1 Гбит/с и выше) рекомендуется использовать экранированные разъемы
• При прокладке кабеля на улице нужны влагозащищенные разъемы
• Для частого подключения/отключения лучше использовать разъемы с позолоченными контактами

Типичные ошибки при установке разъемов

При самостоятельном обжиме разъемов следует избегать распространенных ошибок:

• Неправильный порядок проводников
• Недостаточная длина зачистки кабеля
• Повреждение проводников при зачистке
• Неполный обжим контактов
• Использование несовместимых разъемов и кабелей

Внимательность и соблюдение технологии позволят избежать проблем и обеспечить надежное соединение.

Тестирование качества обжима разъемов

После установки разъемов необходимо провести тестирование:

1. Визуальный осмотр — проверка правильности порядка проводников и глубины их захода в разъем
2. Проверка целостности электрического соединения с помощью кабельного тестера
3. Тест на прохождение сигнала между устройствами, подключенными через обжатый кабель

При обнаружении проблем следует переобжать разъем или заменить его на новый.

Инструкция по правильной установки разъемов на сетевой кабель витая пара.

Казалось бы простое дело — берем обжимной инструмент, зачищаем, расплетаем и обжимаем. В большинстве случаев да, но только для сети внутри помещения между компьютерами. Если кабели выходят на улицу, или по ним подается питание для точек доступа — нужен совсем другой подход.

Для начала немного теории. При работе на скорости 100мбит в кабеле используются только 2 пары, поэтому по 2-м оставшимся можно подавать питание на оборудование. Проводки кабеля скручены между собой, поэтому он и называется витая пара, что бы одеть разъем проводки нужно расплести и расправить. Однако когда скрутку кабеля нарушают, ухудшаются его характеристики, что может повлиять на качество связи, например переключается с 100 на 10мбит, появляется потеря пакетов и т.п. Поэтому всегда нужно расплетать пары как можно меньше. При этом не обязательно соблюдать парную цветовую раскладку:

Для передачи данных используется оранжевая и зеленая пары. Однако если что бы ввести жилки в разъем по этой схеме требуется сильно расплести одну пару, то можно поменять местами проводки между собой. Например 1 будет оранжевый, а 2 бело-оранжевый. Положение проводков внутри каждой пары не имеет значения. Точно так же можно поменять пары между собой местами, главное соблюдать одинаковое их положение по отношению к номерам контактов. Хотя на современном оборудовании и это не важно — можно менять оранжевую и зеленую пару крест на крест с каждой стороны разъема.

А вот с синей и коричневой парами нужно быть осторожней — по ней может подаваться питание на оборудование, поэтому менять местами с одной стороны синюю и коричневую пары нельзя.

По одному кабелю можно пустить сразу 2 сети, если обжать по 2 пары в каждый разъем. Первый обжимают по схеме оранжевый и зеленый, второй так же, только используют синюю и коричневую пары в контактах 1, 2, 3 и 6.

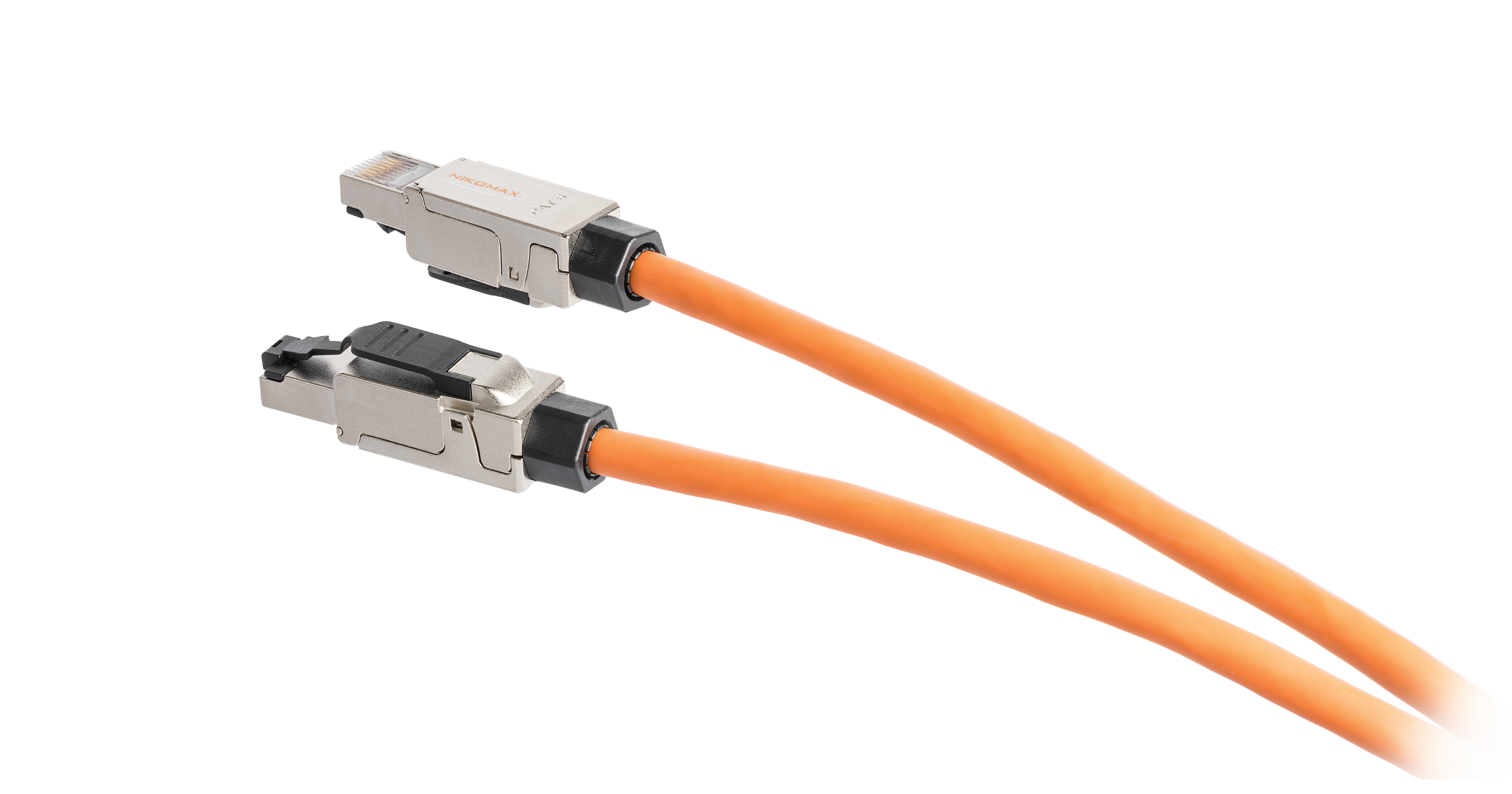

Разъемы RJ45 бывают обычные и экранированные. У последних вокруг корпуса расположен металлический экран для защиты от помех, применяются обычно с кабелем FTP. Для защиты от случайного отключения и сильного изгиба кабеля около разъема используются защитные колпачки.

Для обжима разъемов нужен обжимной инструмент. На фотографии показан самый оптимальный вариант. Все ножи и обжимная группа регулируются. Иногда бывает, что обжимной инструмент, только что купленный недожимает одну сторону разъема, в этом случае следует открутить болты, которые держат обжимной механизм и отрегулировать положение.

Ножи, располагающиеся у основания предназначены для снятия изоляции кабеля. Для этого нужно засунуть между ними кабель и упереть его в ограничитель, сжать ручки и поворачивая кабель или инструмент вокруг своей оси прорезать изоляцию.

ВНИМАНИЕ!!! Не следует снимать изоляцию с кабеля этим способом, т.к. можно случайно надрезать жилки кабеля, что приведет к перебоям в работе сети и особенно оборудования, получающего питание по кабелю.

Второй одиночный нож, расположенный ближе к ручкам, предназначен для обрезания кабеля или укорачивания и выравнивания жилок кабеля.

Для снятия изоляции с кабеля используют специальный стриппер. Винт слева на фотографии это ограничитель, используется для регулировки глубины прореза изоляции. Разные типы кабеля имеют разную толщину, поэтому инструмент следует перенастраивать при смене диаметра кабеля. При регулировке следует настраивать глубину так, что бы изоляция чуть-чуть недорезалась до конца.

Для примера понадобится обрезок обычной витой пары UTP, экранированной FTP, несколько разъемов и колпачков, а так же обжимные клещи и стриппер.

Вставляем кабель в стриппер, прокручиваем вокруг своей оси и снимаем. Сдергивать изоляцию путем перемещения стриппера к концу кабеля нельзя.

Аккуратно руками снимаем изоляцию с кабеля.

Одеваем защитный колпачек и расплетаем пары для вставки в разъем.



Одеваем и снимаем разъем с кабеля, с помощью ножа откусываем торчащие проводки, что бы выровнять их длину.

Одеваем еще раз разъем на кабель, внутренняя оболочка должна войти до упора внутрь, все жилки кабеля упереться в торец разъема.

Вставляем разъем с кабелем в обжимной инструмент и сжимаем ручки до упора.

Сдвигаем колпачок на разъем — все готово.

Теперь можно подключать кабель к оборудованию, например блоку питания.

Если кабель для внутренней прокладки используется вне помещения, например для подключения уличной точки доступа, то в следствии повреждения изоляции в кабель может попасть вода, которая стечет вниз до подключенного оборудования и вызовет его повреждение. Для защиты от такой ситуации следует стриппером надрезать кабель перед разъемом, а само оборудование разместить немного выше надреза, тогда вода вытечет не повредив его.

При работе в сложных условиях, когда на кабель действует помеха, например от близко расположенных FM передатчиков, либо для раздвоения питания по портам, либо для подключения 2-х устройств, можно обжать 2 разъема на кабель.

В данном случае раздваиваются линия питания и данных. В первом разъеме обжата оранжевая и зеленая пары в контакты 1, 2, 3 и 6, а во второй синяя и коричневая в контакты 4, 5, 7 и 8.

По такой схеме можно подключать платы Mikrotik RB433L и любые другие, имеющие более одного порта. В случае выхода первого порта из строя, в него подается питание, а данные передают через любой исправный разъем.

В случае наводок на кабель, или если его длина превышает 100 метров, для надежной работы следует уменьшать количество лишних соединений. В этом случае блок питания подключается в один разъем, где находятся линии питания, а активное оборудование, например Mikrotik RB450G в разъем с линиями данных.

Для работы с экранированным кабелем FTP понадобятся маникюрные ножницы. Использовать стриппер или ножи обжимного инструмента НЕЛЬЗЯ!!! — они повреждают алюминиевую фольгу из которой экран и состоит.

Полностью удаляем внешнюю оболочку аккуратно, не повреждая экран.

Так же аккуратно загибаем фольгу экрана на оболочку кабеля, освобождая проводки.

Вставляем кабель в разъем до упора и обжимаем. Оболочка кабеля толстая и с трудом входит в разъем, поэтому его можно немного сжать пассатижами. Лишнюю фольгу экрана можно аккуратно удалить.

Для надежного заземления оболочки экранированного кабеля нужно отделить экран и зажать его в колодке заземления. Это уменьшит переходное сопротивление в контактах и повысит стойкость оборудования к воздействию грозовых разрядов.

Разделяем экран от жилок кабеля, обжимаем их в разъем. Экран скручиваем и уплотняем и обматываем изолентой для защиты от повреждения. Так же можно использовать и термоусадочную трубку.

Разъем подключается к блоку питания оборудования, а экран к мощной двух винтовой колодке заземления. Такая схема подключения позволит снизить вероятность повреждения оборудования даже без использования грозозащиты.

Оказывается правильно обжимать витую пару не так то просто, но теперь вы знаете как это делать. Никогда не нужно экономить на кабеле — всегда используйте только медный, если требуется размещение на улице — для внешней прокладки в черной изоляции. В особо сложных случаях используйте кабель в двойной изоляции, у него самая высокая стойкость к повреждениям.



Данный информационный материал был создан, подготовлен и размещен специалистами ООО «ЛАНМАРТ» и является собственностью администрации проекта www.lanmart.ru. Любое использование и размещение данного материала на других ресурсах допускается только при наличии прямой ссылки на первоисточник.

Разводка витой пары — Как развести витую пару

10 12 2018

Разъемы, применяемые совместно с кабелем «Витая пара»

На данный момент существует четыре основных типа разъемов, совместно с которыми используется кабель «Витая пара». Два из них (см. рис.4.1) имеют по 8 контактов, и часто именуются как RJ45, что не совсем верно. Остальные разъемы имеют по 6 контактов, именуемые как RJ11 или RJ12 в зависимости от количества активных контактов.

Рис.4.1

Использование подобной терминологии может приводить к противоречиям, поскольку аббревиатура RJ используется для идентификации кабельной разводки, закрепленной USOC (Universal Service Ordering Codes).

Само сокращение RJ расшифровывается как Registered Jack.



Каждый из приведенных выше разъемов может использоваться для различных конфигураций разводки. Так, к примеру, 6-ти пиновый разъем может быть сконфигурирован под однопарную схему разводки RJ11C, двупарную RJ14C, или трехпарную схему RJ25C. В свою очередь 8-ми пиновый разъем поддерживает конфигурацию RJ61C (4 пары) и RJ48C. Модифицированный 8-ми пиновый разъем с ключом с легкостью используется для схем RJ45S, RJ46S, RJ47S.

Последний из представленных разъемов разработан корпорацией DEC (Digital Equipment Corporation). Разъем требует использования модифицированного коннектора, тем самым, предотвращая возможность подключения информационного линка к телефонным линиям.

4.4. Стандартные разводки кабеля «Витая пара»

В настоящее время наиболее популярны две схемы — T568A и T568B. Они идентичны (см. рис.4.2) в случае, если не используются вторая и третья пары. Предпочтительна первая схема, поскольку она совместима с однопарной и двупарной конфигурацией системы USOC. Однако обе схемы могут использоваться для линий ISDN (Integrated Servises Digital Network), а также в высокоскоростных сетях. Дело в том, что схемы разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах. А это необходимое условие для категорий 3, 4, 5, 5e и 6. Поэтому при реализации высокоскоростных сетей используют именно эти конфигурации.

T568A PIN#                 Пара, ID T1 R1 T2 R2 T3 R3 T4 R4 T568B PIN#                 Пара, ID T1 R1 T2 R2 T3 R3 T4 R4

Рис. 4.2

Есть и другой принцип разводки — USOC. Эта разводка (см. рис.4.3) подходит для одно, двух, трех и четырехпарной кабельной системы. Как и в системах T568, первая пара располагается на центральных пинах, вторая же пара, подобно разводке T568A, занимает пины 3 и 6. Таким образом, если кабельная система использует только первые две пары, то схемы T568A и USOC — идентичны. Пара 3 занимает следующие внешние пины 2 и 7. И, наконец, последняя пара располагается на контактах 1 и 8. Преимущество схемы USOC состоит в возможности использовать одно, двух и трехпарные системы при 8-ми пиновой USOC-разводке. Однако это достоинство не идет ни в какое сравнение с огромным недостатком — слабой стойкости к наводкам, создаваемых в парах. Вследствие этого USOC не используется при создании скоростных сетей.



Рис.4.3

Топология сети 10BaseT реализуется с помощью 8-ми пинового разъема по схожей схеме с T568A и T568B, однако на контакты выводятся другие пары. Если все же пользоваться стандартами T568, то в случае первой пары (по версии 10BaseT) необходимо использовать 3-ю/2-ю пару разводки T568A/T568B, а в качестве второй 2-ю/3-ю пару T568A/T568B.

Как и 10BaseT, ATM и TP-PMD реализуются только на 8-ми пиновом разъеме с использованием двух пар, и точно также схема схожа со стандартными разводками T568A и T568B. В данной разводке в случае первой пары (по версии 10BaseT) необходимо использовать 3-ю/2-ю пару разводки T568A/T568B, а в качестве второй 4-ю пару T568A или T568B.

Еще одна разводка, косвенно совместимая с T568A/B, а также и со схемой USOC — Token Ring. Она строится на двух парах, но занимают они центральные контакты. Причем Token Ring может сразу строится на основе схемы T568A и USOC без каких либо модификаций. В случае же использования T568B, необходимо в качестве второй пары применять 3-ю. MMJ — частный стандарт для оборудования DEC, реализуется на 6-ти пиновом модифицированном разъеме. Разводка не совместима ни с USOC, ни с T568A/B. Первая пара выводится на 2-ой и 3-ий контакты, вторая на 4-ый и 5-ый, а третья пара занимает внешние 1-ый и 6-ой пины.

4.6. Кросс-разводка кабеля «Витая пара»

Термин «кросс-разводка» используется применительно к разводке пар в патч-кордах. Всего существует две базовых кросс-разводки — прямая и перекрестная (см. рис.4.4). Их названия говорят сами за себя. В первом случае каждый проводник выводится строго на один и тот же контакт разъемов с обоих концов кабеля. Т.е. 1-ый контакт с одного конца соединен с 1-ым на другом, 2-ой со 2-ым, и так все пины. Патч-корды с подобной разводкой используются в кроссировочных узлах. При соединении с сетью оконечного оборудования, будь то персональный компьютер, факс и т.п., применяются патч-корды с перекрестной кросс-разводкой. Конкретная схема перекрестной кросс-разводки зависит от конкретной реализуемой сети, в частности, один из стандартов предполагает образование перекрестной разводки за счет смены местами четырех пинов. Первый меняется с третьим, а второй с шестым.



Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как установить кабельные разъемы для витой пары

В настоящее время витая пара Ethernet-кабель наиболее распространена, особенно кабель UTP, для локальных сетей и телефонных установок. Основной способ надевания разъемов на витую пару – это опрессовка. Вы используете инструмент, называемый кримпером, чтобы прижать металлические контакты внутри разъема к отдельным проводникам в кабеле, тем самым создавая соединение.

Во-первых, надо знать типы разъемов для витой пары

Два основных типа разъемов/вилок используются для подключения витой пары в установках передачи голоса и данных: разъемы RJ-11 и RJ-45. На рис. 1 показаны примеры разъемов RJ-11 и RJ-45 для кабеля витой пары . Обратите внимание, что эти разъемы в основном одинаковы, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. Также обратите внимание, что разъем типа RJ-11, показанный на рисунке 1, хотя и имеет шесть контактов, имеет только два металлических контакта вместо шести. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного приложения потребуются только два контакта проводника. И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь его позиций сконфигурированы с контактами.

Рисунок 1. Разъемы

RJ-11 из-за их малого форм-фактора и простоты исторически использовались как в офисных, так и в жилых телефонных приложениях, и они по-прежнему широко используются в домах. Разъемы RJ-45, с другой стороны, из-за количества проводников, которые они поддерживают (всего восемь), используются в основном в приложениях LAN. В настоящее время рекомендуется устанавливать разъемы RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают разъемы RJ-11 и RJ-45.

Оба типа коннекторов изготовлены из пластика с металлическими «пальцами» внутри (как вы можете видеть на рисунке 1). Эти пальцы вдавливаются в отдельные проводники витой пары в процессе обжима. После того как эти штыри обжаты и входят в контакт с проводниками кабеля витой пары, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.

Две версии разъемов RJ: многожильные и одножильные

>>Многожильные кабели с витой парой

Многожильные кабели с витой парой состоят из множества крошечных волосовидных медных жил, скрученных вместе в проводник большего размера. Эти проводники имеют большую площадь поверхности для контакта, но их сложнее обжать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

>>кабели с одножильными жилами

Большинство кабелей UTP, проложенных в стенах и потолках между патч-панелями и настенными панелями, являются кабелями с одножильными жилами. Хотя они обычно не используются в качестве патч-кабелей, кабели с одножильными проводниками проще всего соединить, поэтому многие люди делают свои собственные патч-корды из сплошных проводников 9.0005

Инструменты для обжима разъемов

Первый инструмент, который вам понадобится, — это инструмент для зачистки волокон , как показано на рис. 2. Он прорежет только внешнюю оболочку кабеля, но не внутренние проводники. Существует множество различных инструментов для зачистки кабелей, но наиболее распространенными являются маленькие пластиковые, которые легко помещаются в карман рубашки. Они дешевы в производстве и покупке.


Рисунок 2

Еще один инструмент, который вам понадобится при установке разъемов на кабель UTP или STP, — это обжимной инструмент для кабельных разъемов. Много разных стилей  9Инструмент для обжима сетевых кабелей 0003 может обжимать разъемы на кабелях UTP или STP. На рис. 3 показан пример обжимного устройства, которое может обжимать разъемы RJ-11 и RJ-45.

Обратите внимание на два отверстия для разных разъемов и режущую планку.

Рисунок 3

Последний инструмент, который вы собираетесь использовать, — это кабельный тестер. Это устройство проверяет наличие непрерывного сигнала от разъема источника к месту назначения, а также проверяет качество этого соединения

Установка разъема

Теперь мы рассмотрим шаги по установке разъемов. Обратите особое внимание на порядок выполнения этих шагов (показан на рис. 4) и точно следуйте им.

Оборудование некоторых производителей может потребовать от вас выполнения несколько иных шагов. Ознакомьтесь с инструкциями производителя перед установкой любого разъема.

Рисунок 4

Проверьте

Убедитесь, что все проводники соприкасаются и все штырьки обжаты в соответствующие проводники. Если разъем не был обжат должным образом, отрежьте разъем и переделайте его.

Автор AdminОпубликовано 16 августа 2013 г. 4 июня 2015 г. Категории Витая пара Метки Обжимной инструмент, разъемы RJ-45

Кабельные разъемы для витой пары

для ЛВС и телефонных установок. Для соединения витой парой вам может понадобиться обжимной инструмент, чтобы надеть металлические контакты внутри кабельного разъема на отдельные жилы кабеля. В этом учебном пособии шаг за шагом рассказывается, как установить кабельные разъемы для витой пары.

Установка кабельных разъемов для витой пары

Типы кабельных разъемов для витой пары

В основном существует два типа кабельных разъемов, используемых для подключения витой пары в системах передачи голоса и данных.

Разъемы RJ11

Разъемы RJ11 обычно имеют только 6 позиций и 4 или 2 контакта. Они не стандартизированы на международном уровне, но раньше были очень популярным выбором как для коммерческих, так и для домашних телефонных приложений из-за их простоты и небольших размеров.

Разъемы RJ45

Разъемы RJ45 обычно имеют 8 позиций и 8 контактов. Таким образом, разъемы RJ45 больше, чем разъемы RJ11 в формах. Разъем RJ45 обычно используется для передачи данных в таких сценариях, как мониторинг проектов и общая кабельная разводка в аппаратной. Он играет незаменимую вспомогательную роль в Ethernet и обычно используется на обоих концах сетевого кабеля для подключения различных сетевых устройств, таких как компьютеры, маршрутизаторы, коммутаторы и т. д.

Примечание. Из-за разной конструкции разъемов RJ45 и RJ11 стандарт последовательности подключения и области применения также различаются. Не рекомендуется использовать вилки RJ11 для разъемов RJ45, так как это может привести к повреждению устройств.

Типы кабелей витой пары

Существует два типа кабелей витой пары в зависимости от разъемов RJ.

Многожильный кабель витая пара

Многожильный кабель витая пара состоит из множества крошечных волосовидных медных жил, скрученных вместе в проводник большего размера. Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

Одножильный кабель с витой парой

Большинство кабелей UTP, проложенных в стенах и потолках между патч-панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве патч-кабелей, кабели с одножильными проводниками проще всего подключать, поэтому многие люди делают свои собственные патч-корды из одножильных проводников.

Инструменты для установки кабельных соединителей типа «витая пара»

При предстоящей установке в основном потребуются три инструмента.

Инструмент для зачистки оптоволоконного кабеля

Первый инструмент — это инструмент для зачистки оболочки кабеля. Он прорежет только внешнюю оболочку кабеля, а не жилы внутри. Существует множество различных инструментов для зачистки кабеля, но наиболее распространенными являются маленькие пластмассовые, которые легко помещаются в карман рубашки. Они дешевы в производстве и покупке.

Обжимной инструмент для кабельных разъемов

Вам также понадобится обжимной инструмент. Кабельный обжимной инструмент используется для завершения соединения между сетевыми кабелями и разъемами. Но есть определенные типы обжимных станков, используемых для конкретных кабелей. Некоторые обжимные станки могут обрабатывать разъемы как RJ45, так и RJ11. Поэтому убедитесь, что вы выбрали правильный инструмент для обжима.

Сетевой кабельный тестер

Последний инструмент, который вы собираетесь использовать, это кабельный тестер. Это устройство проверяет наличие непрерывного сигнала от исходного разъема к месту назначения, а также проверяет качество этого соединения.

Советы. Обычно вышеупомянутые инструменты поставляются в виде набора инструментов для сетевой установки для удовлетворения различных потребностей. В нем может быть все, что вам нужно для начала.

Шаги по установке

Теперь мы рассмотрим шаги по установке разъемов. Обратите особое внимание на порядок этих шагов и точно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения несколько иных действий. Ознакомьтесь с инструкциями производителя перед установкой любого разъема.

Шаг 1

Измерьте кабель, на который вы хотите надеть концы, и обрежьте его до нужной длины с помощью кабельного резака.

Шаг 2

Используйте инструмент для зачистки кабеля, чтобы снять примерно 1,5 дюйма оболочки с конца кабеля. Затем дважды поверните стриппер вокруг кабеля. Это прорежет куртку.

Шаг 3

Снимите стриппер с кабеля и снимите обрезанную оболочку с кабеля, обнажая внутренние проводники. Если имеется шнур для раскроя куртки (обычно белая нить), отделите его от проводников и обрежьте обратно до края куртки.

Шаг 4

Раскрутите все пары внутренних проводников и разведите их так, чтобы вы могли видеть каждый отдельный проводник.

Шаг 5

Выровняйте отдельные проводники так, чтобы цветовой код соответствовал используемому стандарту цветового кодирования.

Шаг 6

Этот шаг включает два пункта. Сначала обрежьте жилы так, чтобы концы были ровными друг с другом, следя за тем, чтобы оболочка кабеля оказалась внутри разъема. Во-вторых, общая длина открытых разъемов после обрезки не должна превышать 0,5–0,625 дюйма.

Шаг 7

Вставьте проводники в разъем, убедившись, что все проводники правильно совмещены с контактами, как это было на предыдущем шаге. Если они не совпадают, вытащите их и выровняйте. Делайте это осторожно, так как это последний шаг перед обжимом разъема.

Шаг 8

Осторожно вставьте разъем и кабель в обжимной инструмент, который имеет две матрицы, которые вдавятся в разъем, и вставьте контакты разъема в проводники внутри разъема. Теперь установка завершена.

После завершения установки необходимо убедиться, что все проводники соприкасаются, а все штырьки вставлены в соответствующие проводники.
