Особенности розеток с выключателем в одном корпусе

Розетка с выключателем в одном корпусе представляет собой комбинированное устройство, объединяющее функции подачи электропитания и управления освещением. Такие блоки позволяют сэкономить место на стене и упростить электропроводку.

Основные преимущества комбинированных блоков:

• Компактность — занимают меньше места на стене по сравнению с отдельными розеткой и выключателем
• Удобство монтажа — требуется меньше проводов и распределительных коробок
• Эстетичный внешний вид — единый дизайн блока
• Возможность управления розеткой с помощью выключателя (при необходимости)

Виды розеток с выключателем

Существует несколько основных типов комбинированных блоков:

• С одноклавишным выключателем — для управления одной группой освещения
• С двухклавишным выключателем — для независимого управления двумя группами освещения
• С тремя и более клавишами — для управления несколькими осветительными приборами
• С диммером — для плавной регулировки яркости света
• С таймером — для автоматического отключения через заданное время

Также блоки различаются по количеству розеток, наличию заземления, степени защиты от влаги и пыли.

Схемы подключения розетки с выключателем

Существует две основные схемы подключения комбинированного блока:

1. Независимое подключение розетки и выключателя

При такой схеме розетка и выключатель работают независимо друг от друга:

• Фаза подается на розетку и на общую клемму выключателя
• Ноль подключается к розетке
• От выключателя идут провода на светильники

2. Управляемая выключателем розетка

В этом случае выключатель управляет подачей питания на розетку:

• Фаза подается на общую клемму выключателя
• От выключателя идет провод на фазную клемму розетки
• Ноль подключается напрямую к розетке

Выбор схемы зависит от конкретных задач и особенностей помещения.

Необходимые инструменты и материалы

Для подключения розетки с выключателем потребуются:

• Отвертки (плоская и крестовая)
• Индикаторная отвертка
• Кусачки или бокорезы
• Монтажный нож
• Инструмент для зачистки проводов
• Мультиметр
• Дрель или перфоратор
• Коронка по бетону нужного диаметра
• Уровень

Из материалов понадобятся:

• Комбинированный блок розетка-выключатель
• Провода нужного сечения
• Монтажная коробка
• Клеммные колодки
• Изоляционная лента

Пошаговая инструкция по подключению

Процесс подключения розетки с выключателем включает следующие этапы:

1. Обесточьте электрическую сеть в помещении
2. Выполните разметку места установки блока
3. Просверлите отверстие и установите монтажную коробку
4. Подведите кабели к месту установки
5. Зачистите концы проводов
6. Подключите провода согласно выбранной схеме
7. Установите блок в монтажную коробку
8. Проверьте надежность соединений
9. Установите декоративную рамку
10. Включите питание и проверьте работу устройства

Меры безопасности при монтаже

При выполнении электромонтажных работ необходимо соблюдать следующие правила безопасности:

• Убедитесь в отсутствии напряжения на проводах перед началом работ
• Используйте инструменты с изолированными рукоятками
• Не работайте с электропроводкой в условиях повышенной влажности
• Соблюдайте цветовую маркировку проводов
• Надежно изолируйте все соединения
• Не превышайте допустимую нагрузку на розетку

Часто задаваемые вопросы

Можно ли самостоятельно установить розетку с выключателем?

Да, при наличии базовых навыков работы с электрикой установку можно выполнить самостоятельно. Однако при отсутствии опыта лучше обратиться к профессиональному электрику.

Какое сечение провода нужно использовать?

Для бытовых розеток рекомендуется использовать медный провод сечением 2,5 мм². Для освещения достаточно сечения 1,5 мм².

Нужно ли заземление для блока розетка-выключатель?

Заземление необходимо для розетки, если она предназначена для подключения приборов с заземляющим контактом. Сам выключатель в заземлении не нуждается.

Заключение

Подключение розетки с выключателем в одном корпусе — удобное решение для оптимизации электропроводки. При правильном монтаже такие блоки безопасны и долговечны в эксплуатации. Соблюдение правил подключения и мер безопасности позволит избежать проблем и обеспечит надежную работу электрооборудования.

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:

• Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
• Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
• Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

• Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
• Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
• Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
• Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент:

• Электрическая дрель, перфоратор.
• Коронки для выполнения посадочных мест и монтажа корпуса устройств.
• Несколько отверток с разными наконечниками, изолированными сердечниками и ручками.
• Плоскогубцы.
• Бокорезы.
• Клеммные соединители.
• Саморезы.
• Дюбеля.
• Изоляционная лента.
• Термоусадочная трубка.
• Алебастр.

Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств:

• Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
• Далее, на поверхности стены производится разметка.
• Коронками нужного размера сверлятся отверстия для монтажа коробок.
• Выдалбливается ниша, если проводка планируется скрытого типа.
• На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
• Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
• Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

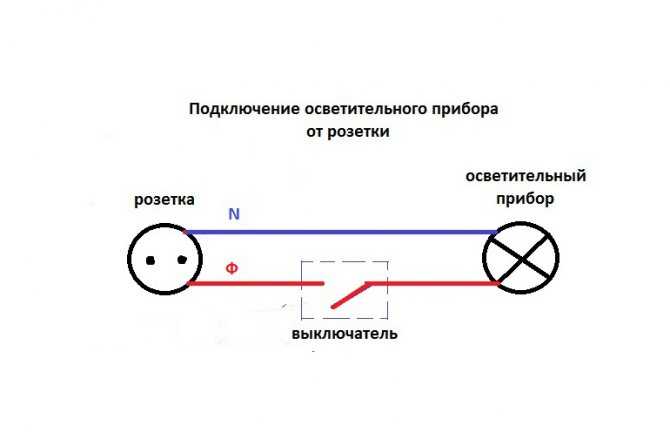

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

• Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
• В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
• Сначала определяют фазу от распределительного щита, отключают питание.
• Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
• Нулевой проводник соединяют с одним из выводов розетки.
• Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
• По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

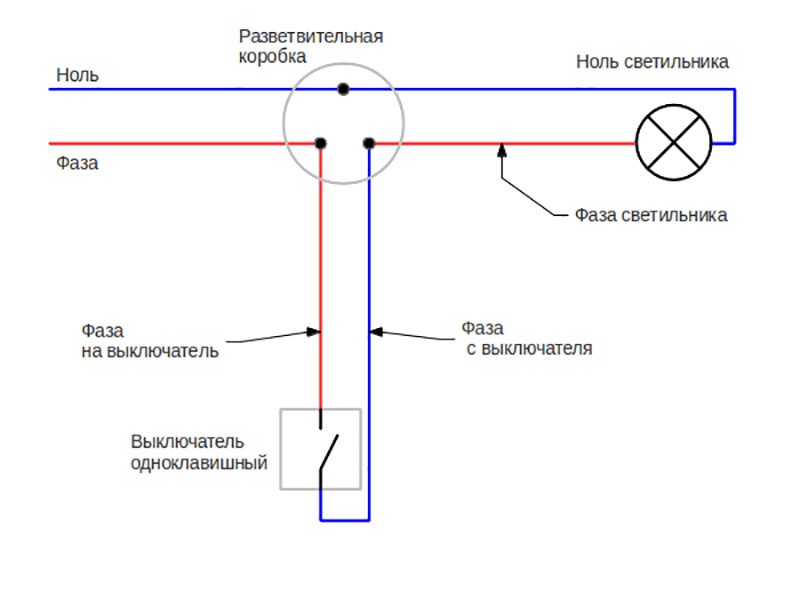

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

• От главного электрического щита в распредкоробку прокладывается кабель питания.
• В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
• Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
• Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
• Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
• Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

• Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
• Провод заземления и ноля из распределительного щита соединяют на розетке.
• Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
• Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
• В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
• Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
• Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

• Установка розеток и выключателей. Правила и порядок монтажа
• Перенос розетки. Определение места. Подготовка и монтаж

схемы и как правильно подключить

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв. мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п. 6.2.4). А в первом варианте, у нас они получились объединенными.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор.

Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено. Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно. При выключении такой лампы напряжение на ней остается

Если мастер прикоснется к патрону, то он может получить удар током

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
4. Зачищенные концы провода заводятся внутрь коробок.
5. Коробки закрепляются в стенной панели.
6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
7. Блок устанавливается внутрь коробки и закрепляется в ней.
8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
4. Зачищенные концы провода заводятся внутрь коробок.
5. Коробки закрепляются в стенной панели.
6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
7. Блок устанавливается внутрь коробки и закрепляется в ней.
8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д. К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Это интересно: Подключение люминесцентных ламп — схема и принцип работы

Устранение неполадок настенного электрического выключателя

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Элизабет Макленнан

Факт проверен Элизабет Макленнан

Элизабет Макленнан — специалист по проверке фактов и редактор с опытом работы в области наук о Земле и устойчивого развития. Элизабет имеет степень магистра. из Университета Теннесси, Ноксвилл.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Большинство настенных выключателей в вашем доме управляют осветительными приборами, но они также могут управлять настенными розетками (розетками) или проводными приборами, такими как мусоропровод. Поскольку эти выключатели используются часто (например, включение и выключение светильника несколько раз в день), они очень часто изнашиваются. Но механическая неисправность самого выключателя не всегда является причиной того, что светильник не работает. Выключатель — это только один компонент в сложной электрической цепи, которая начинается с панели выключателя, проходит через электропроводку в стенах к выключателю света, а затем по дополнительным проводам к осветительному прибору, розетке или электроприбору. Когда выключатель света кажется «плохим», проблема на самом деле может лежать где угодно в цепи, от автоматического выключателя до светильника.

Таким образом, устранение неполадок коммутатора, по крайней мере частично, связано с устранением неполадок во всей цепи, чтобы определить, в чем на самом деле заключается проблема. Если устранение неполадок исключает другие возможности, то замена выключателя света является последним шагом.

Когда следует устранять неисправности настенного выключателя

Всякий раз, когда настенный выключатель больше не управляет должным образом светильником, розеткой или устройством, которым он должен управлять, пришло время предпринять эти простые шаги, чтобы определить, в чем проблема. Просто помните, что ваше расследование может выявить проблемы, которые не имеют ничего общего с коммутатором.

Перед началом работы

Настенные выключатели бывают разных стилей, но помимо эстетических различий между простыми тумблерными переключателями, кнопочными переключателями, ползунковыми переключателями и диммерными переключателями существует более фундаментальная инженерная разница. Существуют однополюсные выключатели, управляющие вещами из одного места, трехпозиционные выключатели, управляющие освещением или розетками из двух мест; а для больших домов или сложных ситуаций можно использовать четырехпозиционный переключатель для управления освещением или розетками из трех или более мест. Если при устранении неполадок установлено, что с переключателем действительно возникла механическая проблема, важно знать, какой тип переключателя у вас есть, прежде чем покупать и устанавливать замену.

Оборудование/инструменты

• Бесконтактный тестер цепей
• Отвертка
• Тестер непрерывности
• Фонарик

Материалы

• Соединители проводов (при необходимости)
• Новый настенный выключатель (при необходимости)

1. Осмотрите переключатель

   Иногда поврежденный или неисправный переключатель сразу бросается в глаза. Если тумблерный рычаг или ползунковый механизм ослаблены или не работают должным образом, весьма вероятно, что механические части внутри переключателя просто изношены. Точно так же, если переключатель издает жужжащий звук, теплый на ощупь или показывает какие-либо признаки подгорания или плавления, то почти наверняка переключатель неисправен и нуждается в немедленной замене.

   Ель / Кевин Норрис

   Предупреждение

   Выключатель, издающий звуковые сигналы или теплый на ощупь, требует немедленного вмешательства путем отключения автоматического выключателя. Такой переключатель может представлять опасность возгорания и должен быть заменен как можно скорее.

2. Проверьте лампочку или розетку

   Если нет очевидных повреждений или проблем с выключателем, сначала исключите простые вещи: убедитесь, что в светильнике есть не перегоревшие лампочки или что лампа или прибор, подключенный к розетке, управляемой выключателем, работает правильно. . Нет смысла тратить время на замену настенного выключателя, если проблема заключается всего лишь в перегоревшей лампочке.

   Ель / Кевин Норрис

3. Проверьте автоматический выключатель; Отключить питание

   Цепь выключателя, которая не работает должным образом, может просто иметь сработавший выключатель или перегоревший предохранитель. Подойдите к электрической сервисной панели и найдите выключатель или предохранитель. Если выключатель сработал, сбросьте его; или, если предохранитель перегорел, замените его точным дубликатом.

   Если сброс выключателя или замена предохранителя не решит проблему, ваши следующие шаги будут включать проверку проводных соединений и более тщательное переключение. Но перед этим отключите питание цепи, выключив автоматический выключатель или удалив предохранитель.

   Совет

   Если автоматический выключатель постоянно срабатывает при каждом включении настенного выключателя, весьма вероятно, что где-то в проводке произошло короткое замыкание. Короткое замыкание возникает, когда ослабленный или поврежденный провод приводит к отклонению электрического тока за пределы установленного пути цепи. Устранение короткого замыкания может быть работой для лицензированного электрика, если проблема заключается не в самом выключателе, а в чем-то другом.

   Ель / Кевин Норрис

4. Снимите крышку, проверьте питание

   Осторожно отвинтите настенную защитную пластину и снимите ее, чтобы можно было осмотреть выключатель. Используйте бесконтактный тестер для неоновых цепей, чтобы убедиться, что провода, подключенные к выключателю, не проходят под напряжением. Когда щуп проходит рядом с проводами или винтовыми клеммами переключателя, он загорается, если присутствует ток под напряжением. Никогда не прикасайтесь к проводам, пока не убедитесь в отсутствии тока.

5. Осмотрите соединения проводов

   Во многих случаях переключатель не будет работать правильно из-за того, что проводные соединения — либо соединения цепей внутри электрической коробки, либо провода, подключенные к самому выключателю — ослабли, что препятствует прохождению тока цепи по назначенному пути.

   С помощью фонарика загляните в электрическую коробку и проверьте качество соединений проводов. Для этого может потребоваться ослабить крепежные винты на выключателе и вытащить его из распределительной коробки.

   Если вы обнаружите плохие проводные соединения, простое повторное подключение их к коммутатору может решить вашу проблему. Если вы заметили ослабленные соединения цепей внутри коробки, закрепите их с помощью соединителей проводов.

   После того, как ослабленные проводные соединения будут устранены, вы можете убрать переключатель обратно в электрическую коробку, заменить накладку, снова включить цепь и проверить, правильно ли работает переключатель. Если проблема не устранена, снова отключите питание схемы и подготовьтесь к снятию и проверке самого переключателя (следующий шаг).

   Совет

   Хотя это встречается реже, проблемы с проводным соединением на самом светильнике иногда могут вызывать проблемы. Также стоит проверить соединения проводов цепи светильника в тех случаях, когда выключатель и его проводные соединения кажутся целыми.

6. Снимите переключатель

   Если проблема не устранена после выполнения предварительных действий, извлеките выключатель из распределительной коробки (только после того, как еще раз убедитесь, что питание отключено), затем отсоедините выключатель от проводов его цепи. Обычно для этого достаточно просто ослабить винты, к которым крепятся провода. Некоторые переключатели могут быть прикреплены к проводам цепи с помощью вставных соединений; с ними вам нужно будет вставить небольшой гвоздь или отвертку в прорези, чтобы отсоединить провода.

7. Проверка непрерывности

   Используйте тестер непрерывности с батарейным питанием, чтобы проверить механизм переключателя. Это простой тест, который включает в себя поднесение щупов тестера к винтовым клеммам и возврат рычага переключателя в исходное положение. Небольшая диодная лампочка загорается, когда механизм переключателя успешно завершает путь между щупами тестера. Поэтому, если тест не показывает непрерывности, это означает, что переключатель неисправен.

   Если выключатель окажется неисправным, то установка нового настенного выключателя не составит труда.

Смотреть сейчас: как исправить горячий или жужжащий диммерный переключатель

Что делать, если перестает работать настенная розетка | Эстес Услуги

Электрика

«БО ЗНАЕТ» ESTES ОБРАЗОВАТЕЛЬНЫЙ ЦЕНТР

Поделиться этим сообщением:

Когда настенная розетка перестает работать в любой комнате вашего дома в Атланте, эта проблема с электричеством может вызвать серьезные неудобства. Есть несколько факторов, которые могут привести к выходу из строя розетки, хотя иногда сама электрическая розетка не является реальной проблемой. В нашем последнем блоге Estes Services рассказывает, почему настенная розетка перестает работать, как проверить, не виновата ли она, и что вы можете сделать, чтобы устранить неполадки с розеткой.

Что делать, если перестала работать розетка?

Когда настенная розетка перестает работать, это может быть вызвано одним из многих сценариев, вызывающих эту проблему в вашем доме. Распространенные причины, по которым настенная розетка перестает работать, включают:

• Неисправные внутренние соединения розетки, что характерно для старых розеток, которые больше не плотно удерживают вилки.
• Сработал автоматический выключатель, который отключил питание настенной розетки.
• Ослабленные соединения внутри коробки автоматического выключателя.
• Неисправность проводки, соединяющей электрическую розетку с ее цепью.
• Сработавшая розетка GFCI (прерыватель цепи замыкания на землю), которая, как вы можете не осознавать, работает иначе, чем стандартная розетка.
• Выход неисправен.
• Электрическая розетка перегорела из-за перегрузки.

Иногда, когда выясняется, что настенная розетка перестает работать, с розеткой или электрической системой вообще нет проблем. Когда вы подключаете устройство к розетке, и кажется, что оно не работает, проблема может быть связана с устройством, а не с розеткой. Короткое замыкание внутри устройства или поврежденная проводка в его шнуре могут привести к тому, что оно не включится после подключения к сети.

Другой возможный сценарий — полугорячая розетка, что означает, что одна розетка управляется ближайшим настенным выключателем, а другая розетка — нет. При переезде в новый дом домовладельцам иногда приходится методом проб и ошибок определять, какие электрические розетки подключены к настенным выключателям. Обычно обе розетки в электрической розетке подключаются к выключателю, но полугорячие розетки иногда остаются незамеченными новой семьей.

Устранение неполадок с электричеством, вызывающих неисправность розетки

Такие проблемы, как сработавший выключатель или GFCI, не означают, что розетка неисправна, если настенная розетка перестала работать. Чтобы устранить эти проблемы, попробуйте следующие советы:

Для GCFI

Розетки GFCI — это специальные устройства, требуемые строительными нормами и правилами в местах, где есть или может быть вода. Эти вилки отключают питание при обнаружении скачка напряжения, чтобы предотвратить поражение электрическим током. Иногда они могут сработать, и это останется незамеченным, поэтому, когда вы подключите что-то в следующий раз, это не сработает.

Вы сможете отличить розетку GFCI от стандартной розетки, потому что она находится в центре; есть прямоугольная кнопка сброса. Просто нажмите кнопку сброса, чтобы перезагрузить розетку, и попробуйте снова включить устройство.

Для сработавших автоматических выключателей

При срабатывании автоматического выключателя на электрическом щите отключается питание всех розеток, ламп и приборов, подключенных к контролируемой им цепи. Это распространенная проблема, и ее всегда следует проверять, когда кажется, что настенная розетка перестает работать. Если у вас есть несколько электрических розеток и ламп в одной и той же комнате или зоне, на которые не подается питание, вероятно, сработал выключатель или другая проблема с цепью.

Откройте дверь доступа к главному электрическому щиту вашего дома и посмотрите на положение всех выключателей. Они помечены надписью ON с одной стороны и OFF с другой — если выключатель сработал, его переключатель будет указывать на сторону OFF. Просто переключите тумблер обратно в положение ON, и он должен перезагрузиться и отправить электричество обратно в цепь.

Иногда тумблер прерывателя может застрять посередине между положениями ВКЛ и ВЫКЛ. Если вы обнаружите, что выключатель находится в этом положении, сначала переверните его в положение ВЫКЛ, а затем в положение ВКЛ, чтобы сбросить выключатель.

Устранение неполадок с отключенными розетками

Если выясняется, что проблема связана с самой розеткой, когда настенная розетка перестала работать, а автоматические выключатели не сработали, следующим шагом будет устранение неполадок с самой розеткой. Часто виновато слабое соединение, и это относительно просто исправить.

• Отключите питание от розетки на электрическом щите – переведите выключатель в положение «ВЫКЛ.» во избежание несчастных случаев и травм, связанных с электрическим током.
• С помощью отвертки снимите лицевую панель розетки и осторожно вытащите розетку из коробки, расположенной в стене.
• Осмотрите винты клемм и убедитесь, что они не ослабли, что привело к плохому соединению с проводкой. Если в вашей розетке есть врезки в проводных соединениях, убедитесь, что эти провода правильно установлены. Аккуратно согните каждый провод в его винтовом соединении или потяните за каждый провод, чтобы определить, не ослаблен ли он, если вы не можете определить это визуально. Затяните все ослабленные соединения, которые вы обнаружите.
• Проверьте доступную проводку, подключенную к розетке, на наличие повреждений. Сгоревшая или расплавившаяся изоляция проводов является признаком перегрева. Провода также могут со временем сломаться или заржаветь. Это должен быть отремонтирован или заменен профессиональным электриком.
• Вставьте розетку в распределительную коробку, снова прикрепите лицевую панель и восстановите питание на выключателе.
• Проверьте розетку, подключив устройство.
