Питание антенного усилителя: особенности, виды и подключение

Зачем нужен пункт «Питание антенны» в меню ТВ-приставки. Как правильно подключить питание к антенному усилителю. Какие бывают виды антенных усилителей и блоков питания. Можно ли использовать другой блок питания для антенны.

Зачем нужен пункт «Питание антенны» в меню ТВ-приставки?

Пункт «Питание антенны» в меню телевизионной приставки предназначен для подачи питания на активную антенну или антенный усилитель. Активные антенны отличаются от пассивных наличием встроенного усилителя сигнала, которому требуется электропитание для работы.

Основные причины наличия этой функции:

• Обеспечение работы активных антенн и антенных усилителей
• Улучшение приема слабых сигналов в зонах неуверенного приема
• Компенсация потерь сигнала при использовании длинного антенного кабеля
• Возможность использования более компактных антенн без потери качества сигнала

Виды антенных усилителей и их особенности

Существует несколько основных видов антенных усилителей:

1. Предусилители

Устанавливаются непосредственно на антенне или рядом с ней. Предназначены для усиления слабого сигнала до его передачи по кабелю.

2. Усилители-распределители

Позволяют подключить несколько телевизоров к одной антенне, компенсируя потери при разветвлении сигнала.

3. Магистральные усилители

Применяются в многоквартирных домах для усиления сигнала в общей антенной системе.

Способы подачи питания на антенный усилитель

Существует несколько способов подачи питания на антенный усилитель:

1. Через отдельный провод питания (обычно используется в старых моделях)
2. По центральной жиле коаксиального кабеля (наиболее распространенный современный метод)
3. Через USB-порт (характерно для некоторых современных моделей антенн)

Особенности подключения питания антенного усилителя

При подключении питания антенного усилителя следует учитывать несколько важных моментов:

• Напряжение питания должно соответствовать требованиям усилителя (обычно 5В или 12В)
• Необходимо использовать специальный инжектор питания или активировать функцию питания антенны в телевизоре или приставке
• Важно соблюдать полярность подключения, чтобы не повредить усилитель
• Следует избегать короткого замыкания между центральной жилой и экраном коаксиального кабеля

Использование инжекторов питания для антенных усилителей

Инжектор питания — это устройство, которое позволяет подать питание на антенный усилитель по коаксиальному кабелю. Основные особенности инжекторов питания:

• Обеспечивают подачу постоянного напряжения на усилитель без влияния на прохождение ТВ-сигнала
• Имеют встроенную схему развязки для разделения сигнала и питания
• Могут иметь дополнительные функции, например, регулировку усиления или защиту от короткого замыкания

Можно ли использовать другой блок питания для антенного усилителя?

В некоторых случаях возможно использование другого блока питания для антенного усилителя, но при этом необходимо учитывать следующие факторы:

1. Напряжение: должно точно соответствовать требуемому или быть в пределах допустимого диапазона (обычно ±10%)
2. Ток: новый блок питания должен обеспечивать ток не меньше, чем требуется усилителю
3. Полярность: должна соответствовать оригинальному блоку питания
4. Тип разъема: должен подходить к усилителю или иметь возможность адаптации

Важно помнить, что использование неподходящего блока питания может привести к повреждению антенного усилителя или ухудшению качества приема.

Особенности питания USB-антенн

Некоторые современные антенны и усилители используют USB-подключение для питания. Особенности таких устройств:

• Могут питаться от USB-порта телевизора или от любого стандартного USB-зарядного устройства
• Обычно требуют напряжение 5В
• Более универсальны в плане замены блока питания
• Могут иметь дополнительные функции, например, усиление сигнала с помощью приложения на смартфоне

Типичные проблемы с питанием антенных усилителей и их решение

При использовании антенных усилителей могут возникнуть следующие проблемы с питанием:

1. Отсутствие питания: проверьте подключение и работоспособность блока питания
2. Недостаточное напряжение: замените блок питания на соответствующий требованиям усилителя
3. Короткое замыкание: проверьте кабель на наличие повреждений и правильность подключения
4. Перегрузка усилителя: используйте аттенюатор или регулятор усиления для снижения уровня сигнала

Правильное питание антенного усилителя играет ключевую роль в обеспечении качественного приема телевизионного сигнала. Соблюдение рекомендаций по подключению и использованию соответствующих блоков питания поможет избежать проблем и продлить срок службы оборудования.

Зачем в меню приставки пункт «Питание антенны»?

Отвечаем на вопрос из интернета. Вот именно как в заголовке написан — так и задали вопрос.



Наш эксперт Станислав Боуш рассказывает.

СНАЧАЛА ОТВЕТ: для питания активной ТВ антенны.

А ТЕПЕРЬ ПОДРОБНОСТИ:

Если Ваша приставка подключена к коллективной антенне многоквартирного дома, то эта функция никогда не понадобится.

А вот для индивидуальной телевизионной антенны на даче или в коттедже — возможно. Все антенны можно разделить на 2 вида — активные и пассивные. Активная тв антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов.

То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной 9волновой канал или Логопериодическая)



Если у вас пассивная телевизионная антенна, питание должно быть отключено, иначе возможен ПЕРЕГРУЗ АНТЕННЫ (сверхток антенны и тд).



Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.

***

В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.





Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание 5 Вольт подается по центральной жиле кабеля.

Антенные телевизионные сетевые адаптеры 12 Вольт медленно, но неуклонно уходят в прошлое (блоки питания антенны, которые втыкаются в розетку 220 вольт). Есть более современные решения. Гораздо более удобные.



А  как подать питание 5 вольт на антенну по антенному кабелю? Вот антенна, например, комнатная направленная активная, называется Триада-3310 производство компании antenna.ru. При подаче питания, светится индикаторный светодиод.





Во всех, абсолютно во всех цифровых приставках (ТВ ресиверах) реализована функция включения питания антенны. Для этого в меню ресивера надо найти пункт Питание антенны и переключить с ОТКЛ на ВКЛ. Вот так:





А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC! Ни в каких телевизорах!

Не спрашивайте меня, почему — вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.





Выход есть! Для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания. Антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:



USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

ииииииии…………

Дадыщь!

А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.

Что делать? А все просто!  Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора  втыкаем не в телевизор, а в блок питания.







Вуаля! Светодиод на антенне засветился, значит, антенну мы подключили правильно.

Внимание! Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 с индикаторным светодиодом (ссылка на него есть в конце статьи).







Итак,

• на вопрос «какая тв приставка подает питание на антенну» ответ — любая!
• на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!

Вывод: если нет цифровой приставки, а есть современный  телевизор с DVB-T2 — используйте инжектор Триада-311 и зарядник от телефона для подключения питания активной антенны.





Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну лучше всего подавать от ТВ USB инжектора (5 Вольт).

С вами был канал antenna.ru  и  наш эксперт Станислав Боуш!





Как подключить антенный усилитель к блоку питания

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

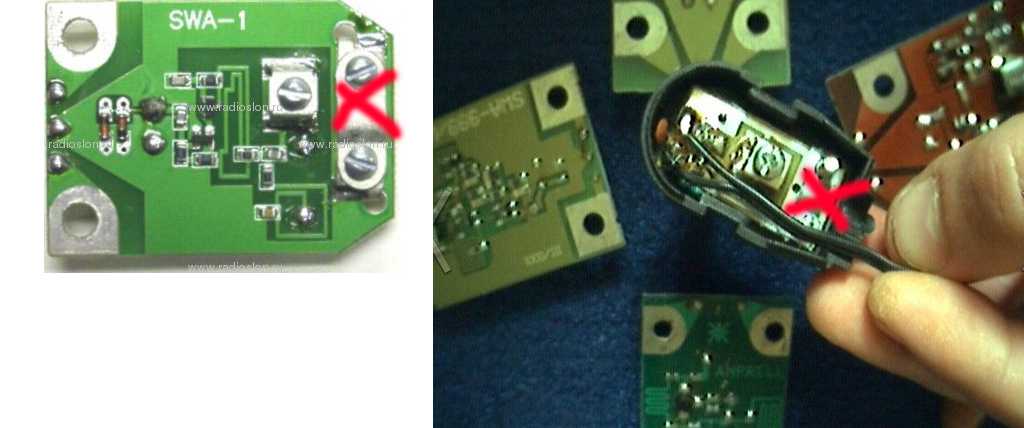

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания

для антенного усилителя с адаптером

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера

для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностями можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Как самому сделать адаптера

для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

Если блок питания вашей антенны сломается, можете ли вы использовать другой?

Людям нравятся усиленные антенны. Хотя ничто не заменит гигантскую антенну на крыше, антенна с усилителем может максимально эффективно использовать небольшое пространство. Чистый, современный усилитель помогает слабым сигналам передаваться по кабелю на ваш телевизор без потери.

Современные антенны рассчитаны на долгие годы. Но давайте будем честными. Иногда что-то ломается. Иногда вы наступаете на кабель или вытаскиваете что-то из стены не в ту сторону, когда пылесосите. Это может относиться и к источникам питания, которые поставляются с антеннами. (Мы называем их «мощными инжекторами», и ниже я объясню почему.) К сожалению, эти силовые инжекторы обычно не продаются отдельно. Так что ты можешь сделать?

Усилители с блоком питания USB

Многие антенны и усилители, такие как антенна Winegard Elite и усилитель LNA100, используют шнуры USB для питания. В этом случае вы действительно в хорошей форме. Вы можете использовать практически любое зарядное устройство USB. Как правило, даже дешевые из аптеки будут работать. Пока кабель не поврежден, вы можете подключить его к любому зарядному устройству, и оно будет работать. Если проблема в кабеле, его можно заменить практически любым идентичным.

Просто убедитесь, что вы используете правильный кабель. По какой-то причине многие антенны по-прежнему используют стандарт Mini USB (слева), в то время как почти все телефонные кабели сегодня используют либо Micro USB (справа), либо USB типа C. Вы все еще можете приобрести старые кабели Mini USB в Solid Signal или везде, где вы покупаете такие вещи.

Усилители с коаксиальным инжектором питания

Источники питания с коаксиальным подключением называются «инжекторами питания». Инжектор питания подает питание на тот же кабель, что и сигнал. Они не мешают друг другу из-за некоторых аккуратных физических случайностей.

К сожалению, трудно найти форсунки, продаваемые отдельно. Каждый раз, когда мы получаем хороший запас их в разных диапазонах, они быстро распродаются. Таким образом, вы можете застрять с тем, что вы можете найти. Должны ли вы использовать «тот, который вы можете найти?»

Это старый блок питания от DIRECTV DECA. Это может сработать в крайнем случае, а может и нет. Вот как сказать.

Вольты

Каждый блок питания имеет номинал, показывающий количество вольт и ампер, которые он выдает. Вольты важнее. Вам нужен инжектор питания, который обеспечивает то же количество вольт, что и тот, который вы заменяете. Слишком мало вольт, и усилитель не будет работать. Слишком много, и усилитель перегреется или сгорит.

Обычно вы можете выбрать силовой инжектор с номинальным напряжением в пределах 2-3 вольт от того, который вы заменяете. Если ваш старый инжектор использует 12 вольт, вы обычно можете обойтись 10 или 14 вольтами, но не заходите дальше этого.

Усилители

Здесь у вас есть некоторая гибкость. Вы можете использовать инжектор мощности с номинальной силой тока, которая выше вашей текущей, но не ниже. Помните, что это метрическая система, поэтому, если ваш текущий инжектор составляет 500 мА, он также известен как 0,5 А. Вы можете использовать инжектор на 1А или 2А. Усилитель потянет столько ампер, сколько ему нужно. Если вы используете инжектор без достаточного количества ампер, инжектор быстро сгорит.

Примеры:

Ваш старый инжектор питания говорит, что это 12 В, 500 мА. Хороший выбор для сменной форсунки:

• 14 В, 2 А
• 10 В, 750 мА
• 12В, 1А

Неправильный выбор:

• 6 В, 500 мА
• 18В, 2А
• 29 В, 250 мА
• 12 В, 250 мА

Всегда лучше использовать абсолютно правильный инжектор мощности, но если вы не можете, это должно помочь вам обойтись в крайнем случае.

Если ваш старый инжектор питания имеет «сквозной порт», а новый — нет…

Вы можете использовать этот разветвитель для подачи питания в линию. Подключите инжектор питания к одному из портов OUT, подключите антенну к порту IN и подключите телевизор к другому порту OUT. Это та же технология, что и в сквозных портах других инжекторов питания.
