Короба для урал молот 12 — чертежи фи щель, под один и два сабвуфера
Очередная наша работа, в этот раз был рассчитан короб под два сабвуфера Урал Молот 12. Эти динамики неохотно воспроизводят низкий бас, конечно, можно сильно увеличить чистый объём как сделали мы это здесь. Но в результате для стабильной работы следует ограничить подаваемую мощность.
В этот раз мы не стали делать большой объём. Сабвуфер имеет жесткий и быстрый бас, это отлично подойдёт для любителей ритмичной музыки с высоким басом, к примеру, рок, dnb, попса. Из-за зажатого объёма по АЧХ видно, что небольшой горб лезет в районе 45 Hz.
Но, сказать что сабвуфер играет только высокий бас сложно.

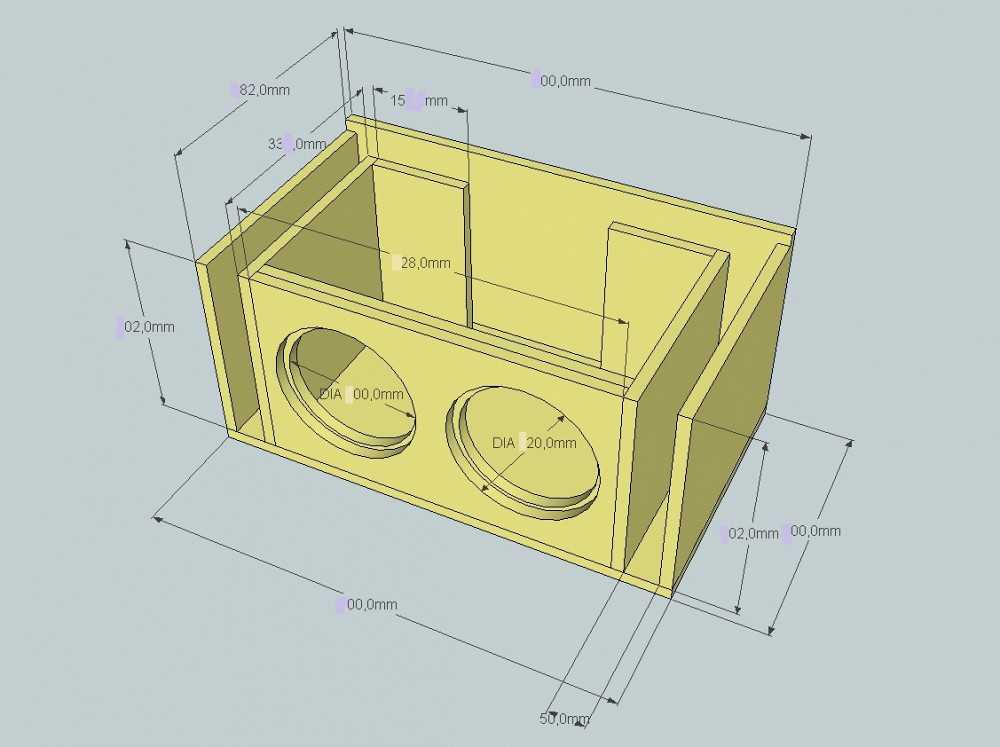

Деталировка короба
| 1 | 365 x 403 | 1 |
| 2 | 365 x 868 | 1 |
| 3 | 365 x 385 | 1 |
| 4 | 365 x 768 | 1 |
| 5 | 365 x 303 | 1 |
| 6 | 365 x 251 | 1 |
| 7 | 365 x 72 | 3 |
| 8 | 365 x 72 | 1 |
| 9 | 868 x 421 | 2 |
Характеристики короба
| 2 | 40 Hz |
| 3 | 90 л |
| 4 | 146,5 л |
| 5 | 300 см куб. |
| 6 | 58,91 см |
| 7 | |
| 8 | 421 х 868 х 401 |
| 9 |
Рекомендуемые настройки усилителя
*PHASE – плавная регулировка фазы. Существует такой эффект, как временное отставание баса сабвуфера от остальной музыки. Однако регулируя фазу можно уменьшить это явление.
Перед установкой усилителя ознакомьтесь с инструкцией, в ней вы найдёте какое сечение силового провода необходимо для стабильной работы вашего усилителя, используйте только медные провода следите за надёжностью контактов, а также за напряжением бортовой сети. Здесь мы подробно описали, как подключить усилитель.
Ачх короба
АЧХ – график амплитудно-частотной характеристики. Он наглядно демонстрирует зависимость громкости (dB) от частоты звука (Hz). Из чего можно представить, как будет звучать наш расчёт, установленный в автомобиль с кузовом седан.
Мы надеемся, что в этой статье вы нашли ответы на возникшие вопросы.
Оцените насколько была вам полезна эта статья? Ниже вы можете поставить оценку, отметив от 1 до 5 звёзд. Если у вас остались или возникли вопросы, пожалуйста, оставьте их в х к данной статье, заполнив форму ниже. Мы дадим на него квалифицированный ответ. Ваше мнение, вопросы и комментарии очень важны для нас.
В автомобильных сабвуферах применяются громкоговорители различных типов. Они отличаются по мощности, частотному диапазону и сопротивлению звуковой катушки.
В низкочастотных акустических колонках применяются динамики с сопротивлением обмотки в 4, 2 и 1 Ом.
Кроме колонок с одним динамиком на практике часто используются акустические системы с двумя громкоговорителями или динамики с двумя обмотками. Каждая НЧ система имеет свои особенности подключения.
Подключение сабвуфера 2 Х 2
Низкочастотные системы с двумя громкоговорителями часто устанавливаются в автомобили. Они обеспечивают большую мощность, глубокие и насыщенные басы. Схема подключения сабвуфера 2 Х 2 может отличаться от других вариантов.
Такая конструкция может быть выполнена в виде закрытого ящика или работать на фазоинвертор.
Подключение саба 2 Х 2может осуществляться двумя простыми способами. Это последовательное или параллельное соединение звуковых катушек громкоговорителей. Для того чтобы вычислить результирующее сопротивление применяется простая формула. Обмотка звуковой катушки представляет собой низкоомный резистор.
При последовательном соединении двух катушек по 2 Ома суммарное сопротивление равно 4 Ома, исходя из формулы R общее=R1+R2 или 2 Ω+ 2 Ω=4 Ω.
Схема подключения саба 2 Х 2 в 4 Ома не вызывает затруднений, так как практически все усилители низкой частоты работают с такой нагрузкой. Формула для параллельного соединения сопротивлений выглядит немного по-другому.
Здесь результирующее сопротивление нескольких резисторов будет меньше самого маленького сопротивления параллельной цепи.
По формуле Rобщее=R1*R2/R1+R2 сопротивление двух катушек по 2 Ω соединённых параллельно будет равно 1 Ω.
Подключение сабвуфера 2 Х 2 в 1связано с некоторыми трудностями, так как не все модели усилителей низкой частоты могут корректно работать с таким сопротивлением нагрузки. Каждое соединение имеет свою специфику.
Если в схеме подключения саба 2 Х 2,обмотки звуковых катушек соединить последовательно, то мощность снизится примерно в два раза. Так один динамик с сопротивлением 2 обеспечивает номинальную мощность 500 ватт, то подключение к нему параллельно второго громкоговорителя с таким же сопротивлением снизит выходную мощность системы до 350 ватт.
Как подключить сабвуфер в 1 Ом
Схема подключения саба в 1 обеспечивает получение максимальной мощности от низкочастотного блока и самый большой уровень громкости. При этом качество воспроизведения басов буде не самым лучшим. Низкие частоты будут «размазаны». С увеличением сопротивления нагрузки усилителя мощность будет уменьшаться, но качество воспроизведения низких частот заметно возрастёт.
Расплывчатость звука пропадёт, и бас станет чётким и глубоким.Подключить сабвуфер в 1 Ω можно не к каждой модели усилителя. В описании некоторых низкочастотных блоков специально оговаривается минимально допустимое сопротивление нагрузки. Громкоговорители с катушкой на 1 Ω встречаются редко, поэтому такое сопротивление обычно получается при параллельном соединении двух динамиков по 2. Подключение сабвуфера 2 Х 2 в 1 Ом можно организовать, если использовать один громкоговоритель с двумя обмотками по 2 Ω. На них всегда указывается полярность. Для того чтобы акустическая система работала корректно нужно правильно соединять контакты динамиков.
Плюсы и минусы звуковых катушек соединяются между собой и подключаются к соответствующим контактам усилителя низкой частоты.
Как подключить саб в 4 Ома
Подключение сабвуфера в 4 считается самым распространённым, так как большинство динамических головок имеют такое сопротивление, и все типы низкочастотных усилителей допускают использование в качестве нагрузки такие динамики.
Организовать нагрузку в 4 Ома можно используя два громкоговорителя по 2 ома соединённые последовательно, когда плюс одного громкоговорителя соединяется с минусом другого. Схема подключения саба в 4 может быть получена с использованием двухобмоточного динамика. В зависимости от их сопротивления зависит конфигурация подключения. Две катушки по 8 соединённые параллельно дадут, в результате нужные 4 Ома. Такое же сопротивление получается, если две звуковые катушки с сопротивлением по 2 Ома соединяются последовательно.
В схеме подключения сабвуфера в 4 минус одной звуковой катушки соединяется с плюсом другой обмотки, а оставшиеся свободными контакты подключаются к выходу усилителя низкой частоты, с соблюдение полярности.
Подключение двух сабов по 4 осуществляется параллельно или последовательно.Подключение сабвуфера 4 4 в 2 обеспечит повышение мощности почти в два раза. Последовательное сопротивление обмоток будет равно 8 Ω.
Мощность снизится, но качество воспроизведения низких частот будет ярким и чётким.
Как подключить двухкатушечный сабвуфер
Схемы подключения двухкатушечного сабвуфера ограничиваются несколькими следующими вариантами:
- Параллельное соединение
- Последовательное соединение
- Раздельное подключение
Чаще всего сопротивление обмоток низкочастотных динамиков равно 2 или 4 Ом. При параллельном соединении суммарное сопротивление будет в два раза меньше сопротивления каждой обмотки. Это будет 1 или 2 соответственно. Последовательное соединение даст сопротивление 4 или 8 Ω.
При снижении выходной мощности обеспечивается наилучшее качество звучания на низких частотах. Кроме этого, подключить сабвуфер с двумя катушками можно не соединяя их, а применив каждую обмотку для отдельного канала усилителя низкой частоты. Подключение 2 катушечного саба нужно выполнять при строгом соблюдении полярности.
Нежелательным для усилителя будет подключение саба в 2 Ома в мостовом включении.
Каждый канал усилителя будет работать на 1 Ω, а это является опасной нагрузкой для некоторых моделей низкочастотной аппаратуры.
Выходные каскады УНЧ будут работать в критическом режиме и могут выйти из строя. Раздельное подключение допускается только в том случае, если на оба канала усилителя будет подаваться абсолютно одинаковый сигнал.
Как подключить саб 2 на 2
Схема подключения саба в 2 Ома выполняется по классической схеме, когда катушка акустической колонки подключается к усилителю низкой частоты.
Подключить сабвуфер в 2 Ω, состоящий из одного громкоговорителя лучше к отдельному каналу УНЧ, так как при мостовом включении малое сопротивление катушки может вывести систему из строя.
Кроме сабвуфера с одним динамиком в качестве нагрузки УНЧ может применяться система из двух отдельных громкоговорителей по 2 Ома или двухобмоточная динамическая головка. Комбинируя соединение звуковых катушек можно подключить сабвуфер 2 2 в 4 ома.
Для этого их нужно соединить последовательно.
Подключение сабвуфера 1 1
Схема подключения сабвуфера в 1 Ом применяется не часто, так как, несмотря на большую выходную мощность, такой режим не обеспечивает хорошее качество воспроизведения низких частот.
Некоторые модели автомобильных усилителей низкой частоты вообще не допускают подключение такой маленькой нагрузки. Подключение двух сабвуферов в 1 Ом допускается только при последовательном соединении обмоток.
Сопротивление в 0,5 Ω, которое получается при параллельном соединении, может погубить усилитель. Мостовая схема включения снизит эту величину ещё в два раза.
При подключении саба на 1 Ом нужно помнить, что с уменьшением сопротивления увеличивается ток, поэтому все соединительные кабели должны иметь соответствующее сечение.
Как подключить два сабвуфера к одному моноблоку
Акустическая низкочастотная система может состоять из одного или двух динамиков. Колонки, в которых устанавливают большее количество громкоговорителей, используются крайне редко из-за их больших габаритов. Для организации низкочастотного канала могут использоваться следующие усилительные системы:
- Моноблок
- Двухканальный усилитель
- Четырёхканальный УНЧ
Моноблок это отдельный усилитель, работающий только на низкочастотный канал. Схема подключения двух сабвуферов к моноблокузависит от сопротивления обмотки звуковой катушки. Если оно равно 4 Ома, то допускается как параллельное, так и последовательное соединение обмоток.
В результате суммарное сопротивление акустической системы может составлять 2 Ома или 8 Ом. Подключение сабвуфера 8 Омобеспечивает самое качественное воспроизведение басов при минимуме нелинейных искажений.
Такая конфигурация является самой безопасной для низкочастотного блока, так как токи в цепях усилителя будут небольшими, и элементы выходных каскадов не будут перегреваться. Можно подключить к моноблоку 2 сабвуфера с динамиками по 2 Ома каждый.
В этом варианте допускается только последовательное соединение, если в автомобиле используется усилитель класса АВ. Если основу низкочастотной системы составляет УНЧ класса D, то допускается параллельное включение громкоговорителей с суммарным сопротивлением 1 Ом.
Кроме акустических систем с двумя динамиками в низкочастотных каналах часто используются громкоговорители, имеющие две обмотки. Обычно такие головки имеют сопротивление обмоток по 2, 4 или 8 Ом. Подключить двухкатушечный сабвуфер кмоноблоку, так же как и раздельные динамики, можно несколькими способами.
Так как катушек две, то раздельное их подключение к моноблоку невозможно. Для этого нужно использовать двухканальный или черырёхканальный услитель.
Схема подключения сабвуфера 2 Х 2 Омак моноблоку допускает параллельное соединение обмоток для УНЧ класса Dи только последовательное для других классов усилительной техники.
Самая частая ошибка при подключении саба 2 Х 2это использование только одной обмотки. Некоторые считают, что в моноблоке всего один канал и достаточно подстыковать только одну обмотку.
Тестирование динамиков с двумя катушками и разными схемами подключения показали, что при подключении к выходу усилителя низкой частоты только одной катушки чувствительность акустической системы снижается примерно на 3 dB. Поэтому скоммутировать сабвуфер на моноблок можно, только подключив обе обмотки.
Чертёж короба для самой бюджетной линейки сабвуферов URAL (Урал) Molot 12. Ориентировочная настройка порта 38 Hz. Этот сабвуферный динамик имеет небольшую мощность, и ряд минусов, но все они отпадают после того, как узнаёшь его стоимость.
Сабвуфер по своим характеристикам имеет жесткий высокий бас, проектируя этот чертёж мы постарались извлечь максимум из этого недорогого сабвуфера.
Чтобы компенсировать небольшую мощность был увеличен чистый объём короба, это повышает громкость сабвуфера, и возможность отыгрывать более низкий бас.
Увеличение объёма короба влечёт за собой и ряд других особенностей.
Сабвуфер в данном коробе будет хорошо играть от усилителя не имеющих большой мощности. К примеру, бюджетные двухканальные с мощностью в мостовом соединение 200 – 250w RMS. Если ваш усилитель позволяет превысить номинальную мощность сабвуфера настоятельно рекомендуем установить фильтр сабсоник на 29 Hz, это уменьшит риски превышения хода.
Деталировка короба
Размер и количество деталей для постройки короба т. е. вы можете отдать чертёж в компанию которая оказывает услуги по резке дерева (мебельная), и через определённое время забрать готовые детали. Или можно сэкономить и сделать распил самостоятельно. Размеры деталей следующие:
Ещё у нас есть расчёт для двух сабвуферов Ural molot 12
Характеристики короба
Ачх короба
Данный график показывает как будет вести себя короб в седане среднего размера, но на практике возможны небольшие отклонения т.
к. каждый седан имеет свои характеристики салона.
Мы уверены что вы останетесь довольны результатом, большое количество ответов на вопросы вы сможете найти в разделе сабвуферы, а также можете задать нам вопрос заполнив форму ниже. Это поможет нам сделать наш портал ещё более качественным и информационным.
Используемые источники:
- https://caraudioinfo.ru/chertezhi/korob-dva-molot-12.html
- https://dinamikservis.ru/blog/sabvufery/podklyuchenie-saba-2×2-4×4-1-om/
- https://caraudioinfo.ru/chertezhi/korob-dlya-sabvufera-ural-molot-12-38hz.html
Чертеж короба для сабвуфера 12 дюймов
Для обычной фоновой прослушки музыки или звуков ПК хватает 2-х небольших настольных колонок, но для фильмов или игр хочется басов по-мощнее. Тогда и родилась идея создать маленький сабвуфер на 12″, который обогатит компьютерный игровой комплекс. В основе его — динамик STX 27-150-4-SC.
Корпус сабвуфера
Короб — басс-рефлекс на 50 литров, настроенный на частоту 35 Гц, он изготовлен из 18-мм ДСП, склеенного и усиленного винтами.
Внешние размеры:
- высота 45 см,
- ширина 41,5 см,
- глубина 35 см,
- диаметр туннеля с бас-рефлексом 8 см,
- длина 5 см.
Демпфирующая полиуретановая губка (кроме передней) приклеивается к корпусу клеевым пистолетом. Облицовка была обделана клеем на основе батрена, клей должен обрабатываться как шпоном, так и оболочкой.
Сначала шпон укладывался сзади после высыхания, его шлифовали до края кожуха, затем шпон приклеивали сбоку, а затем к нижней и верхней части и, наконец, к передней части (каждая сторона заподлицо с краем кожуха), в конце вырезали отверстия так, что они совпадают с теми, которые были ранее вырезаны под громкоговоритель, басс-рефлекс и клеммы подключения.
Итогом работы была пайка проводов и привинчивание динамика, клемм и приклеивание бас-рефлектора (рекомендуется прозрачный поксипол).
Подключение сабвуфера
Питание сабвуфера осуществляется от TDA7294 с напряжением переменного тока 30 В, то есть +/-42 В постоянки.
Да и УМЗЧ на LM3886 подходит для этого сабвуфера, причём мощность зависит от нагрузки и напряжения, если подаете +/- 35 В, теоретически достигните 100 Вт. Вот параметры с этой микросхемой:
Полезное: Схема для обнаружения нуля в сети 220В
- Максимальное напряжение питания:
- Рекомендуемый диапазон напряжения: 20 … 84 В (± 10 … ± 42 В)
Без сигнал: 94 В (± 47 В)
во время работы: 84 В (± 42 В) - Ток покоя: тип 50 мА, макс 85 мА
Короб для 10 сабвуфера – Чертежи для 10 дюймовых сабвуферов
- Короб под 10 дюймовый сабвуфер. Чертеж закрытого ящика для саба
- как правильно сделать расчет своими руками в машину, корпус для саба под 12 дюймов чертеж и схемы, установка Стелс в авто, 15, ремонт, как рассчитать объем в литрах самому, размеры, 10, какой лучше собрать, из обычного динамика, виды, изготовление из МДФ, ДСП, на трубе, из чего лучше, самодельный фазоинверторный, 8, из активного пассивный, мини, 4, для двух, проверить настройку, типы, красивый, из какого материала, закрытый
- Короб для сабвуфера: Фазоинвертор, закрытый ящик, сравнение
- Короб для URAL (Урал) AK-10
- Короб для сабвуфера 10, 12,15 дюймов.
Описание и особенности. - как сделать расчет, своими руками в машину, 12 дюймов чертеж, как рассчитать корпус под активный саб Стелс, 15, 10, ремонт, схемы, размеры, объем, какой лучше собрать из обычного динамика, виды
Описание и особенности.Динамики диаметром 10 дюймов считаются самыми удобными для небольших звуковых систем. Такой размер позволяет поместить сабвуфер в багажном отсеке любого автомобиля. Динамики 25 сантиметров устанавливаются в ящике любой конструкции.
Короб для сабвуферов 10 дюймов может быть как герметично закрытыми, так и фазоинверторным.Наиболее простым в изготовлении является конструкция закрытого типа.
Для динамика 25 см средний объём ящика должен быть 15 литров. Меньше 10 литров его делать не стоит, так как низкие частоты будут слишком «жёсткими» и бас не будет насыщенным.
Если внутренний объём короба будет превышать 20 литров, то звук потеряет чёткость.
Короб для сабвуфера 10
Закрытый ящик для сабвуфера 10 дюймов своими рукаминесложно сделать из многослойной фанеры или МДФ.
Самая простая конструкция сделана из деталей прямоугольной формы. В некоторых моделях фронтальная и тыловая стенки устанавливаются под углом, и готовая конструкция имеет форму трапеции. Закрытый короб для сабвуфера 10 дюймовдолжен быть полностью герметичным, поэтому после сборки колонки все внутренние швы промазываются силиконовым герметиком. Конструкция закрытого типа не нуждается в настройке, в то время как более сложные системы с фазоинверторами приходится настраивать.
Чертежи короба для сабвуфера 10
Перед расчётами колонки для сабвуфера нужно выбрать громкоговоритель. Среди разных динамиков диаметром 10” хорошие результаты при воспроизведении низких частот показывает динамик Herz DS250, поэтому чертёж короба для сабвуфера 10 дюймов разработан под эту модель.
Динамическая низкочастотная головка обладает следующими параметрами:
- Номинальная мощность – 200 ватт
- Пиковая мощность – 400 ватт
- Чувствительность – 90 dB
- Сопротивление катушки – 4 Ом
В конструкции громкоговорителя использован плотный диффузор конического профиля, изготовленный из полипропилена, в который для жёсткости введены минеральные добавки.
Подвес из бутилкаучука обеспечивает высокую износостойкость в любых климатических условиях, при эксплуатации.
Благодаря усиленной вентиляции, теплостойкая звуковая катушка защищена от перегрева, на большой мощности. Расчёт короба для сабвуфера 10основан на диаметре применяемого громкоговорителя. Материалом для закрытого ящика служит многослойная фанера или прессованная волокнистая фракция МДФ.
Эти материалы легко обрабатываются, поэтому распил и сборку закрытой колонки можно сделать в домашних условиях.
Как рассчитать короб для сабвуфера 10 дюймов
Детали корпуса для сабвуфера 25 см должны иметь толщину не менее 18 мм, так как при меньших значениях возникают резонирующие обертоны, которые негативно влияют на звуковую картину.
Ящик для сабвуфера 10 дюймов сделан в виде трапеции, у которой передняя стенка имеет угол наклона 35-400. Все детали конструкции соединяются с помощью саморезов. После сборки устройства все внутренние швы должны быть обработаны герметизирующей пастой.
Для этого используется силиконовый герметик. Клеммная колодка для подключения проводов так же герметизируется.
В конструкции использован материал МДФ толщиной 20 мм. Короб закрытого типа, в отличие от фазоинверторного, не настраивается, поэтому изменить качество воспроизведения низких частот можно заполнив внутренний объём ящика синтепоном. Рекомендуется попробовать, как пустой акустический резонатор, так и с наполнителем и выбрать лучший вариант.
Ящик для сабвуфера 10 дюймов
Закрытый ящик для сабвуфера 10 дюймов прост в изготовлении и сборке, обладает хорошими акустическими характеристиками, воспроизводит чёткие басы с хорошей артикуляцией. Недостатком конструкции является низкий КПД.
Колонка сабвуфера с фазоинвертором намного эффективнее воспроизводит низкие частоты и устройство можно настраивать, выделяя часть низкочастотного диапазона. На этом участке амплитудно-частотная характеристика будет иметь подъём. Фазоинвертор имеет большие размеры, чем закрытый ящик и требует более сложных расчётов.
Характерным недостатком фазоинверторных конструкций является следующее. Мощный бас теряет свою «остроту» и чёткость и становится более расплывчатым.
Фазоинверторы для сабвуферов бывают щелевые и трубчатые. Первый тип фазоинвертора сложнее в изготовлении и настройке, поэтому для самодельных конструкций предпочтительнее трубчатый фазоинвертор. Два коаксиальных отрезка трубы можно купить или сделать самому.
Настройка такой системы осуществляется перемещением внутреннего сегмента цилиндра, от чего длина фазоинвертора может увеличиваться или уменьшаться. Для получения мощного баса можно сделать короб под два сабвуфера 10 дюймов.Рекомендуется два динамика ставить в удвоенный объём.
При этом эффект воспроизведения басов будет, как от динамика большего диаметра. Звук будет глубоким и ровным.
Короб под два 10 сабвуфера, конструктивно бывает разных типов. Громкоговорители располагаются в общем ящике, который оборудован двумя трубчатыми фазоинверторами.
Такая система позволяет настроить оптимальное воспроизведение низких частот.
В некоторых конструкциях диффузоры динамиков направлены друг на друга или один громкоговоритель расположен сзади другого. Для точной настройки сложных сабвуферов используются измерительные микрофоны и специальные компьютерные программы.
dinamikservis.ru
как правильно сделать расчет своими руками в машину, корпус для саба под 12 дюймов чертеж и схемы, установка Стелс в авто, 15, ремонт, как рассчитать объем в литрах самому, размеры, 10, какой лучше собрать, из обычного динамика, виды, изготовление из МДФ, ДСП, на трубе, из чего лучше, самодельный фазоинверторный, 8, из активного пассивный, мини, 4, для двух, проверить настройку, типы, красивый, из какого материала, закрытый
Многие водители не знают, для чего нужен короб для сабвуфера. Однако подобная конструкция позволяет грамотно спрятать полезную часть аудиосистемы, не жертвуя органичностью интерьера в салоне. Чтобы изготовить короб, нужно подготовить ряд материалов и выполнить некоторые расчеты.
Разновидности коробов
Существуют разные типы акустического оформления, включая:
- Закрытый.
- Фазоинверторный.
- Полосовой громкоговоритель.
Первые виды пользуются большим спросом, поскольку их несложно соорудить своими руками. Звуковые колебания в подобной конструкции изолируются от окружающей среды и гасятся, создавая объемный звук. Но в процессе затухания выделяемая энергия способствует теплоотдаче, что сказывается на параметрах акустики.
Какую магнитолу рекомендуете покупать:
Poll Options are limited because JavaScript is disabled in your browser.
-
- Pioneer 48%, 552 голоса
- 552 голоса 48%
Какой объем нужен для 12 сабвуфера — Строй Обзор
Содержание
- Закрытый ящик
- Преимущества ЗЯ:
- Рекомендуемый объём для сабвуфера закрытый ящик:
- Фазоинвертор
- Какой объем короба требуется для фазоинвертора?
- От чего зависит настройка ФИ короба
- Короб под сабвуфер
- Какой объем короба нужен для закрытого ящика?
- Какой объем короба нужен для фазоинвертора?
- Сабвуфер с перевернутыми динамиками
- Требования к материалам
В автозвуке существует множество вариантов акустических оформлений коробов.
Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.
А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.
Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.
Закрытый ящик
Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.
Преимущества ЗЯ:
- Несложный расчет;
- Несложная сборка;
- Маленький литраж готового короба, а следовательно компактность;
- Хорошие импульсивные характеристики;
- Быстрый и четкий бас. Хорошо отыгрывает клубные треки.
Хорошо отыгрывает клубные треки.Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.
Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.
Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко.
В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.
Рекомендуемый объём для сабвуфера закрытый ящик:
- для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
- для 10-дюймового (25 см) 13-23 литров чистого объема,
- для 12-дюймового (30 см) 24-37 литров чистого объема,
- для 15-дюймового (38 см) 38-57- литров чистого объема
- а для 18-дюймового (46 см) потребуется 58-80 литров.
Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями.
При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.
От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».
Фазоинвертор
Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:
- Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
- Несложный расчет корпуса;
- Перенастройка в случае необходимости. Это особенно важно для новичков;
- Хорошее охлаждение динамика.
Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:
- ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
- Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
- Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.
Из-за этого готовый короб будет занимать больше места в багажнике.Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.
ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.
Какой объем короба требуется для фазоинвертора?
- для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
- для 10-дюймового динамика (25 см) – 34-46 литров,
- для 12-дюймового (30 см) – 47-78 литров,
- для 15-дюймового (38 см) – 79-120 литров
- и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.
Как и в случае с ЗЯ, здесь даны неточные цифры.
Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.
От чего зависит настройка ФИ короба
Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.
Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:
для 8-дюймового сабвуфера потребуется 60-115 кв.
см,
для 10-дюймового – 100-160 кв.см,
для 12-дюймового – 140-270 кв.см,
для 15-дюймового – 240-420 кв.см,
для 18-дюймового – 360-580 кв.см.
Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.
Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв.
см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.
Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена, и материалы короба.Качественным будет сделать сабвуфер своими руками. И начал с расчета короба под нч динамик.
Итак, представляю вашему вниманию Динамик HERTZ ES 300.
Общие характеристики:
Тип сабвуфер
Типоразмер 30 см (12 дюйм.)
Количество полос 1
Мощность 350 Вт (номинальная), 700 Вт (максимальная)
Чувствительность 92 дБ
Диапазон воспроизводимых частот 25 — 250 Гц
Импеданс 4 Ом
Сабвуфер:
Корпус нет
Рекомендуемый корпус закрытый ящик, фазоинверторный
НЧ-динамик:
Размеры 300 мм
Материал диффузора пресованная целлюлоза
Материал подвеса пористая резина
Установочная глубина 141 мм
Установочное отверстие 276 мм
Теперь необходимо знать какого типа бывают короба сабов.
Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран.
Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).
Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно
Я ввел даныые своего динамика желаемый чистый объем и настройку порта.
Подводя итоги:
Чистый объем — 50 литров
Нстройка 35 Гц
Порт — 5×32 см
Длина порта — 70 см
Зная это открываем следующее видео и расчитываем короб
youtube.com/embed/KHOo5QmbEr0?wmode=opaque&rel=0″> Вот что у меня получилось
Расчет Закончен. Фанера куплена. Переходим к следующему этапу.
Фанера была распилена на следующие куски:
А — 69,6х35,6 см — 2 шт
В — 32х32 см
С — 69,6х32 см
D — 33,8х32 см
E — 62,8х32 см
F — 36,2х32 см
G — 25,2х32 см
Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,
Перед тем как прикручивать стенку к стенке, на все стыки наносил герметик. затем по краям стягивал 2 саморезами (по 1 с каждого края) временно, лишний силикон выдавился, убираем его туалетной бумагой или салфеткой. Затем берем 2 сверла. Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами.
прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской. После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм). Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.
На 88 клей клеим карпет… выложу видео по котрому наклеил.
Короб под сабвуфер
Как вы оформите сабвуфер, так он и зазвучит. Конечно, есть готовые варианты – корпусные низкочастотники, однако требовать от них реальной производительности и вибраций не стоит. Это «середина», рассчитанная на среднестатистического потребителя, далеко не аудиофильский и творческий формат.
Самыми популярными типами акустического оформления низкочастотников являются закрытые ящики и фазоинверторы. Написано о них много, подробно рассказывается о преимуществах и недостатках, есть отзывы, примеры и многое другое.
Короб под сабвуфер требует точнейшего расчета, есть даже специальная программа для расчета объема короба сабвуфера. Если вы сталкиваетесь с этим вопросом впервые, лучше обратиться к профессионалам. Иначе получится плачевный результат: деньги на ветер и отсутствие звука, к которому стремимся.
Какой объем короба нужен для закрытого ящика?
- Сабвуфер 8 дюймов – короб 8-12 литров в чистом виде
- Сабвуфер 10 дюймов – короб 13-23 литров
- Сабвуфер 12 дюймов – короб 24-37 литров
- Сабвуфер 15 дюймов – короб 38-57 литров
Точный объем не обозначить, так как каждый НЧ динамик имеет свои характеристики и требования к установке, здесь немаловажна и настройка. Если объема короба будет больше, чем нужно, то низкие частоты получатся расплывчатыми, не четкими.
Если меньше – бас станет «быстрым» и резким, это слишком для человеческого слуха.
Какой объем короба нужен для фазоинвертора?
- Сабвуфер 8 дюймов – 20-33 литра в чистом виде
- Сабвуфер 10 дюймов – 34-46 литров
- Сабвуфер 12 дюймов – 47-78 литров
- Сабвуфер 15 дюймов – 79-120 литров
В отличие от закрытого ящика фазоинверторный корпус может работать даже при меньших значениях, хотя и здесь важно не переборщить. Со слишком увеличенным или уменьшенным объемом вы не получите звука, в самом негативном варианте результатом станет потеря мощности и выход НЧ динамика из строя.
Сабвуфер с перевернутыми динамиками
Обычно устанавливается на демо-кары для соревнований SPL, где особенно ценится максимальное звуковое давление. Плюс – экономия объема корпуса, возможность установки нескольких сабвуферов на один короб. Диффузор динамиков «прокачивает» объем в обе стороны. Так SPL-щики и добиваются того самого «ветра», когда в салоне вибрирует все вокруг, включая обивку, «long hair», людей.
Такие короба делают настоящие профессионалы, опираясь на опыт и знания в теме автозвука.
Требования к материалам
В качестве материалов для короба сабвуфера используют многослойную фанеру, древесину или ДСП. Также потребуется шумоизоляция, герметик, саморезы, клей и инструменты. В технических документах к каждому НЧ динамику идет инструкция с указанием необходимых объемов корпуса для хорошего звучания. Чертежи разрабатываются в соответствии с рекомендуемыми производителями объемами короба.
Если вы желаете купить короб для сабвуфера, то проконсультироваться можно прямо в магазине, специалисты MVA знают об этом много, посоветуют нужный объем и тип для имеющегося низкочастотного динамика.
СК2С12В | Dual 12″ Ported Universal Fit Subwoofer Box
Dual 12″ Ported Subwoofer Enclosure
296 Reviews
MSRP:$279.99
Current Price:$189.99
In Stock
Sale Price:
$161.
49
161.49 16149
Skar Audio представляет линейку высокопроизводительных корпусов для сабвуферов серии SK, чтобы преодолеть разрыв между качеством соревновательного уровня и универсальными сборными корпусами. Корпус сабвуфера SK2X12V представляет собой двойной 12-дюймовый универсальный корпус с портами для сабвуфера, предназначенный для максимального воспроизведения басов и отклика. Этот корпус с черным ковровым покрытием премиум-класса и логотипом Skar Audio в нижней левой части будет выглядеть гладким и привлекательным в любом приложении.
При разработке линейки премиальных универсальных корпусов для сабвуферов конечной целью было создание конечного продукта, не похожего ни на что другое, доступное на рынке; устанавливает новые стандарты качества и производительности. Корпус имеет порт в виде пропила, что означает, что в конструкции порта используются изгибы, которые обычно встречаются только в нестандартных, высококачественных, профессиональных корпусах, что позволяет коробке воспроизводить более глубокие и точные басы.
Кроме того, он точно настроен, чтобы гарантировать захватывающую низкочастотную характеристику и тип баса, который привлекает внимание снаружи автомобиля.
Отличительные особенности, которые ставят эту коробку в отдельную лигу, на этом не заканчиваются; В этом двойном 12-дюймовом вентилируемом корпусе также используются высококачественные материалы, что обеспечивает долговечность и надежность. Вдобавок к выдающемуся мастерству, этот корпус также обладает чрезвычайной прочностью и может работать даже с самыми мощными сабвуферами. Внутри мы покрыли несколько стенок корпуса полиэфирным наполнителем, чтобы повысить общую универсальность и глубину звука, которые этот корпус воспроизводит с любым сабвуфером. Нажимная клеммная чашка премиум-класса, встроенная в боковую часть корпуса, оснащена проводом динамика калибра 16, предварительно припаянным и подключенным к клеммам, что упрощает подключение и установку сабвуфера.
Product Info
| MPN | SK2X12V |
| UPC | 655036035436 |
General Specifications
| Wood Type | MDF |
| Fitment Type | Универсальный |
| Тип корпуса | Портированный |
| Толщина дерева | 3/4″ |
| Enclosure Finish | Carpet |
| Fits How Many Subs | 2 |
| Enclosure Finish Color | Black |
| Subwoofer Compatibility Size | 12 дюймов |
| Провода внутреннего динамика предварительно припаяны | 12 AWG |
| Отверстие для калибра проводов внешней клеммы | 8 AWG |
Technical Specifications
| Port Width | 1. |
| Number of Ports | 1 |
| Total Box Volume | 4.00 Cubic Ft |
| Количество камер сабвуфера | 2 |
| Частота настройки корпуса | 32 Гц |
| Number of Terminal Cup Connections | 2 |
97″
0031
Этот корпус с черным ковровым покрытием премиум-класса и логотипом Skar Audio в нижней левой части будет выглядеть гладким и привлекательным в любом приложении.
Вдобавок к выдающемуся мастерству, этот корпус также обладает чрезвычайной прочностью и может работать даже с самыми мощными сабвуферами. Внутри мы покрыли несколько стенок корпуса полиэфирным наполнителем, чтобы повысить общую универсальность и глубину звука, которые этот корпус воспроизводит с любым сабвуфером. Нажимная клеммная чашка премиум-класса, встроенная в боковую часть корпуса, оснащена проводом динамика калибра 16, предварительно припаянным и подключенным к клеммам, что упрощает подключение и установку сабвуфера.
97″
*
