Триггер Шмитта | HomeElectronics
Всем доброго времени суток! В прошлом посте я сказал, что рассматриваю последний логический элемент. Есть ещё один специфический логический элемент, специально рассчитанный на работу с входными аналоговыми сигналами. Такой элемент называется триггером Шмита.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Что же привело к появлению таких микросхем? Цифровые сигналы, которые проходят по линиям связи очень часто далеки от идеального импульсного сигнала, у таких импульсов фронты и срезы оказываются пологими, в результате форма импульса может стать похожей на треугольную или синусоидальную.
К тому же любая ключевая схема (которыми являются логические элементы), при переключении некоторое время будет находиться в усилительном режиме, в результате чего помехи и шумы, которые накладываются на цифровой сигнал, окажутся усиленными. В результате такой цифровой сигнал с зашумлённым и пологим фронтом и срезом непригоден для переключения входов триггеров, регистров, счётчиков. Для того чтобы восстановить форму импульса цифрового сигнала и избавиться от влияния помех и начали использовать триггер Шмита.

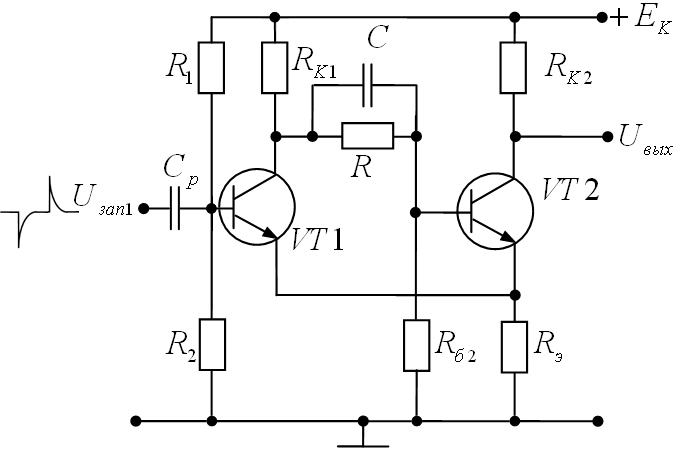

Что же представляет собой триггер Шмита? Логические элементы со свойствами триггера Шмита имеют внутреннюю положительную обратную связь, глубина которой подобрана таким образом, чтобы получить передаточную характеристику со значительным гистерезисом. Давайте здесь остановимся поподробнее. Во-первых передаточной характеристикой называется зависимость выходного напряжения от напряжения на входе. Понятие гистерезиса довольно сложное поэтому проще всего объяснить его графически.
Ниже представлены передаточные характеристики обычного инвертора и триггера Шмита.
Передаточные характеристики обычного инвертора (слева) и триггера Шмита (справа).
Передаточная характеристика обычного инвертора ТТЛ имеет входной порог UПОР = 1,3 В. Передаточная характеристика триггера Шмита двух пороговая. Если входное напряжение элемента триггера Шмита UВХ = 0 В (точка А), то выходное напряжение UOH = UВЫХ = 2,4 В (напряжение высокого логического уровня ТТЛ). При повышении UВХ до 1,7 В выходной сигнал скачком уменьшится (переходит от точки Б к В), где UOL = UВЫХ #gr; 0,3 В (напряжение низкого логического уровня ТТЛ). В этот момент входное напряжение становится равным напряжению срабатывания UВЫХ = UСРБ = UT+ = 1,7 В. Если входное напряжение теперь постепенно уменьшать (от точки Г), то при UВХ = 0,9 В выходное напряжение скачком перейдёт от низкого уровня к высокому (линия Д – Е).
Наличие гистерезиса приводит к тому, что любые помехи цифрового сигнала с амплитудой, меньшей величины UСРБ – UОТП = 800 мВ, отсекаются, а любые фронты и срезы, даже самые пологие, преобразуются в крутые фронты и срезы выходного сигнала.
Обозначение триггера Шмитта
Для чёткого распознавания элементов с триггерами Шмитта, их включили в отдельную серию ТЛ цифровых микросхем. В данной серии представлены три вида триггеров Шмита, представляющие собой инверторы (ТЛ2 – 6 инверторов), элементы 2И-НЕ (ТЛ3 – 4 элемента) и элементы 4И-НЕ (ТЛ1 – 2 элемента).
Графическое обозначение триггера Шмита имеет вид показанный ниже.
Условное графическое обозначение триггеров Шмита (инвертор и 2И-НЕ): DIN (слева) и ANSI (справа).
Применение триггера Шмитта
Наиболее часто триггер Шмита применяют в качестве формирователя сигнала начального сброса и установки при включении питания схемы. Такой сигнал необходим для приведения в исходное состояние микросхем имеющих внутреннюю память (регистры счётчики, микроконтроллеры). Схема такого формирователя приведена ниже
Схема формирователя импульса начального сброса и установки
Опишем работу данной схемы. Для формирования сигнала сброса и установки используется простая RC-цепочка. Напряжение на конденсаторе нарастает медленно и в результате на выходе триггера формируется положительный импульс.
Второе частое применение триггеров Шмита – это построение генераторов импульсов. В отличие от простых инверторов схема генераторов на триггере Шмита получается проще, так как используется всего один элемент, один конденсатор и один резистор, а использование двухвходового триггера Шмита позволяет реализовать управляемый генератор, когда на управляющий вход поступает лог.
1 генерация идёт, когда лог. 0 – отсутствует.
Схема управляемого генератора на триггере Шмитта.
И наконец, последнее применение триггера Шмитта, которое мы здесь рассмотри, состоит в подавлении так называемого дребезга контактов. Дребезг контактов состоит в том, что при замыкании и размыкании любого механического контакта формируются несколько паразитных коротких импульсов, которые могут нарушить работу цифровой схемы. Триггер Шмитта с RC-цепочкой на входе позволяет устранить эффект дребезга контактов, данная схема изображена ниже.
Схема подавления дребезга контактов на триггере Шмитта
Данная схема работает следующим образом, конденсатор заряжается довольно медленно, в результате чего короткие импульсы подавляются и не проходят на выход триггера Шмитта. Номинал верхнего резистора должен быть в 6 – 7 раз больше нижнего. Сопротивления выбираются порядка сотен Ом – единиц кОм. А ёмкость конденсатора зависит от того, какова продолжительность дребезга контактов.
Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБЫВАТЬ МОЖНО ЗДЕСЬ
Триггер Шмитта — CD40106B — COM-13952
Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:
Избранное Любимый 10
Список желаний
В наличии COM-13952
1
В наличии 80 шт. в наличии.
|
1,95 1,85 1,76 |
1+ шт. 100+ штук |
- Описание
- Функции
- Документы
CD40106BE состоит из шести цепей триггера Шмитта. Каждая схема работает как инвертор с триггером Шмитта на входе. Триггер переключается в разных точках для положительных и отрицательных сигналов. Разница между положительным напряжением (VP) и отрицательным напряжением (VN) определяется как напряжение гистерезиса (VH).
- Триггер Шмитта без внешних компонентов
- Напряжение гистерезиса тип.
на 0,9В при VDD = 5 В, 2,3 В при VDD = 10 В и 3,5 В при VDD = 15 В - Помехоустойчивость более 50 %
- Нет ограничений на время нарастания и спада входа
- Стандартные симметричные выходные характеристики
- 100% испытано на ток покоя при 20 сВ
- Максимальный входной ток 1 мкА при 18 В во всем диапазоне температур корпуса; 100 нА при 18 В и 25°C
- Низкий ток от VDD до VSS во время медленного линейного изменения входного сигнала
на 0,9В при VDD = 5 В, 2,3 В при VDD = 10 В и 3,5 В при VDD = 15 В - Технический паспорт
— CD40106B Справка и ресурсы по продукту
- Необходимые навыки
Основной навык:
ПрограммированиеЕсли плате нужен код или она каким-то образом взаимодействует, вам нужно знать, как программировать или взаимодействовать с ней. Навык программирования связан с общением и кодом.
2 Программирование
Уровень навыка: Новичок .
Вам потребуется лучшее понимание того, что такое код и как он работает. Вы будете использовать программное обеспечение начального уровня и инструменты разработки, такие как Arduino. Вы будете иметь дело непосредственно с кодом, но доступны многочисленные примеры и библиотеки. Датчики или экраны будут связываться с последовательным или TTL.
Просмотреть все уровни навыков
Основной навык:
Электрические прототипыЕсли для этого требуется питание, вам нужно знать, сколько, что делают все контакты и как их подключить. Возможно, вам придется обращаться к таблицам данных, схемам и знать все тонкости электроники.
3 Электрическое прототипирование
Уровень навыков: Компетентный — Вам потребуется обратиться к таблице данных или схеме, чтобы знать, как использовать компонент.
Ваше знание таблицы данных потребует только основных функций, таких как требования к питанию, распиновка или тип связи. Кроме того, вам может понадобиться блок питания с напряжением более 12 В или силой тока более 1 А.
Просмотреть все уровни навыков
- Комментарии 2
- Отзывы 1 1
5 из 5
Сейчас просматриваются все отзывы покупателей.
Показаны результаты со звездным рейтингом.
Должен иметь для формирования сигнала прерывания
от NotDavid4JustDavid проверенный покупатель
Я использую триггеры Шмитта для обработки любого сигнала, предназначенного для прерывания процессора.
Эта ИС удовлетворяет эту потребность. Результирующий эффект между необусловленными и обусловленными сигналами очевиден, по крайней мере, в моем тестировании.
Триггер Шмитта и принцип его работы
» Перейти к дополнительным материалам
Триггер Шмитта — одна из наиболее широко используемых схем в электронной промышленности. Если вам нужно убрать зашумленный сигнал, уловить медленное нарастание напряжения в определенных точках или устранить нежелательные срабатывания в цепи повторителя линии вашего робота, то триггер Шмитта — правильный инструмент для этой работы.
Посмотрите на Рисунок 1 , и вы увидите простую схему триггера Шмитта.
Рисунок 1.
Прелесть схем триггера Шмитта заключается в том, что вы можете установить две точки запуска по уровню напряжения, каждую из которых можно выбрать, просто изменив несколько номиналов резисторов.
В Рисунок 1 комбинация резисторов R1, R2 и R3 устанавливает верхнюю точку срабатывания (UTP) и нижнюю точку срабатывания (LTP).
Предположим, что уровень входного напряжения на инвертирующей клемме (контакт 4) в Рисунок 1 равен 0 В. Это означает, что выходное напряжение (контакт 2) составляет +5 вольт. Помните, я говорил, что резисторы R1 и R2 в рис. 1 образуют цепь делителя напряжения? Что ж, с выходом +5 В, R3 (на выводе 2) «видит» 5 В и технически параллелен R1.
Если мы используем формулу делителя напряжения, мы можем рассчитать UTP, как показано: компаратор качнуть на противоположный уровень (ноль вольт).
Итак, что происходит, когда входной сигнал превышает 1,88 В, а выходной сигнал становится низким? Что ж, R3 теперь видит 0 В на контакте 2, и он по существу привязан к земле. Это, в свою очередь, делает R2 параллельным с R3. Опять же, мы используем формулу схемы делителя напряжения для определения LTP:
LTP устанавливается на 0,94 В.
Теперь любое напряжение сигнала, подаваемое на инвертирующую входную клемму (вывод 4), должно упасть ниже 0,94 В, прежде чем выход компаратора изменит свое направление (+5 В). Обратите внимание — и это важно — как уровень выходного напряжения компаратора (0 В или 5 В) определяет, какой резистор (R1 или R2) подключен параллельно R3. Это дает схеме триггера Шмитта возможность блокировать либо UTP, либо LTP, просто подключив R3 параллельно с R1 или параллельно с R2.
Это означает, что любой входной сигнал в компаратор не повлияет на выходное напряжение компаратора, пока оно не поднимется выше UTP или не упадет ниже LTP. Рисунок 2 показывает, как это работает.
Рисунок 2.
Опять же, предположим, что у нас есть 0 В на отрицательной входной клемме (контакт 4) и +5 В на выходной клемме (контакт 2). Теперь мы подаем медленно нарастающий сигнал (от 0 В до 5 В) на инвертирующую клемму. Как только напряжение поднимется немного выше 1,88 В, выходное напряжение компаратора станет отрицательным (0 В).
Это заставляет R2 и R3 быть параллельными, и это, в свою очередь, устанавливает LTP.
Теперь выход компаратора не будет снова колебаться в высоком уровне, пока напряжение входного сигнала не станет немного ниже 0,94 В. В течение этого времени напряжение входного сигнала может колебаться вверх или вниз сколько угодно, и это все равно не повлияет на выходной сигнал компаратора.
Вы заметите в Рис. 2 «разрыв напряжения» между 1,88 В и 0,94 В. Этот узкий канал обычно называют «гистерезисным» зазором (т. е. UTP минус LTP). Он служит «зазором» или мертвой зоной для игнорирования любых входных сигналов, попадающих под его ограничения. Подбор резисторов R1, R2 и R3 определяет гистерезисный зазор.
Я установил тестовую схему (снова см. рис. 1 ) с использованием микросхемы LM339N и составил схему входов и выходов компаратора, чтобы показать вам, как на самом деле работают UTP и LTP. F На рис. 3 показаны результаты теста.
Рисунок 3.
В Рисунок 3 вы заметите, что входной сигнал (вывод 4) возрастает от 0 В до 1,2 В, затем от 1,4 В до 1,6 В, а выходное напряжение компаратора (контакт 2) остается высоким (4,77 В). Только когда входной сигнал достигнет 1,89.V, что выход (вывод 2) колеблется до 0 В. Теперь LTP (0,98 В) активирован (т. е. R2//R3), а выходное напряжение зафиксировано на уровне 0 В.
Как видите, диаграмма раскрывает простой факт о том, как работает схема компаратора триггера Шмитта.
Напряжение входного сигнала абсолютно не влияет на выходное напряжение компаратора — по крайней мере, до тех пор, пока сигнал не достигнет одной или другой заданной уставки (UTP или LTP).
Итак, подводя итог, следует помнить два ключевых момента о схеме триггера Шмитта:
- UTP и LTP схемы триггера Шмитта можно определить с помощью простой схемы делителя напряжения.
- Уровень выходного напряжения (высокий или низкий) компаратора определяет, какой резистор (R1 или R2) в настоящее время подключен параллельно R3, а это, в свою очередь, определяет, какая из двух точек срабатывания активна в любой момент времени.
Я надеюсь, что это поможет прояснить любую путаницу, которая может возникнуть у вас по поводу схемы компаратора триггера Шмитта.
Хорошо, теперь, когда вы поняли, как работает триггер Шмитта, давайте взглянем на реальное приложение. Рис. 4 представляет собой простую схему, которую можно соединить вместе для управления моторизованной солнечной панелью с одной осью (с востока на запад), которая отслеживает движение солнца по небу.
Рисунок 4.
Схема будет определять количество солнечного света, падающего на два небольших (14 мм x 35 мм) солнечных элемента. Солнечный элемент (то есть датчик), получающий наибольшее количество света, отключит один из двух триггерных компараторов Шмитта (IC1). UTP и LTP на каждом триггере Шмитта требуют наличия двух разных уровней солнечного света на каждом датчике, прежде чем схема сработает. Теперь, когда сработает любой из двух компараторов, на двух входных контактах (2, 7) драйвера двигателя (IC2) будет установлено напряжение 5 В, 0 В или 0 В, 5 В.
Эти два входных контакта определяют, в каком направлении (по часовой или против часовой стрелки) будет вращаться двигатель солнечной панели (см. схему в рис. 4 ). Кроме того, каждый раз, когда оба датчика получают одинаковое количество солнечного света или тени, выходные контакты 1 и 2 триггера Шмитта подают на входные контакты L293D 5 В, 5 В или 0 В, 0 В и немедленно отключают двигатель.
Другими словами, мы не хотим, чтобы солнечная панель двигалась, когда она направлена прямо на солнце (т. е. правильное выравнивание) или когда солнце не светит.
Например, предположим, что солнечная панель направлена прямо вверх (12 часов дня), а солнце только встает на востоке (см. Рисунок 5 ).
Рис. 5.
Восточный датчик — поскольку он физически направлен точно на восток — будет получать немного больше света, чем западный датчик. Этот дисбаланс заставит микросхему драйвера двигателя повернуть солнечную панель против часовой стрелки — на восток.
В конце концов, когда западный датчик поворачивается к востоку, он получает такое же количество солнечного света, что и восточный датчик. В то время L293D IC отключит двигатель.
Это хорошо и все такое, но что происходит с трассой, когда солнце играет в прятки с облаками? Двигатель просто продолжает колебаться между включением и выключением? Нет! На цепь влияет не то, как быстро появляется или исчезает солнце; дело в том, есть ли дисбаланс в количестве солнечного света, попадающего на два датчика.
Единственный раз, когда солнце может активировать двигатель, это когда солнце меняет свое положение на небе (т. е. дисбаланс солнечного света между датчиками). Тот факт, что солнце перемещается по небу на один градус дуги каждые четыре минуты (15° в час), означает, что проходит не менее четырех минут, прежде чем контур обнаружит любое изменение положения солнца.
Эта четырехминутная задержка предотвращает циклическое включение и выключение двигателя каждые несколько секунд, пока солнце играет в свою игру.
Вот и все. Практическое применение триггера Шмитта. Теперь, как вы можете использовать его в своем следующем проекте робота? SV
Список деталей
| ПУНКТ | КОЛ-ВО | ОПИСАНИЕ |
| Р1 | 1 | Резистор 100 кОм 1/4 Вт |
| Р2 | 1 | Резистор 10 кОм 1/4 Вт |
| Р3 | 1 | Резистор 10 кОм 1/4 Вт |
| Р4 | 1 | Резистор 4,7 кОм 1/4 Вт |
| Р5 | 1 | 220 кОм 1/4 Вт Резистор |
| Р6 | 1 | 4,7 кОм 1/4 Вт Резистор |
| Р7 | 1 | Резистор 100 кОм 1/4 Вт |
| Р8 | 1 | Резистор 14 кОм 1/4 Вт |
| Р9 | 1 | Резистор 220 кОм 1/4 Вт |
| Р10 | 1 | Резистор 14 кОм 1/4 Вт |
| Р11 | 1 | Резистор 10 кОм 1/4 Вт |
| Р12 | 1 | Резистор 10 кОм 1/4 Вт |
| Светодиод 1 | 1 | Прозрачно-красный, 640 нм |
| Светодиод2 | 1 | Прозрачно-красный, 640 нм |
| IC1 | 1 | LM339N Компаратор |
| IC2 | 1 | Драйвер двигателя L293D |
| Солнечная батарея 1 | 1 | Солнечная батарея 14 мм x 35 мм |
| Солнечная батарея 2 | 1 | Солнечная батарея 14 мм x 35 мм |
Кстати, редактор Брайан Бержерон спросил меня: «Почему бы не подключить микроконтроллер Arduino или PIC и просто использовать программно определяемый триггер Шмитта?» Ну, конечно, это приемлемая альтернатива пайке множества компонентов.
