TOSHIBA 40L3453R. Ремонт, схема, сервис
Техническое описание и состав телевизора TOSHIBA 40L3453R, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания 17IPS20-R6 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания дежурного режима.
Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы — электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Если у TOSHIBA 40L3453R отсутствует изображение, но есть звук, возможна неисправность светодиодов подсветки панели VES400UNDS-O3 или преобразователя их питания — LED драйвере.
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп — к аноду, чёрный — к катоду).
На материнской плате 17MB95 R3 050413, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а так же, при необходимости, обновить ПО (программное обеспечение).
Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы MSD8WB9BX, MX25L1605A, 25Q80, h37U2G8F2CTR, TAS5719. Неисправности чипов BGA обычно легко выявить методом прогрева.
Внимание! Пользователям и владельцам телевизоров 40L3453R, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Скачивание файлов
Скачать: Service manual and sсhematic diagram 40PFL3018T/12 Chassis VES2.2E LA (Сервис-мануал). Схема блока питания 17IPS20 R6 sсhematic diagram. Доработка LED-драйвера после ремонта подсветки. MP3394S. Уменьшить ток подсветки с 360mA до 246mA — увеличить номинал одного из двух последовательно соединённых резисторов от вывода 6 ISET драйвера MP3394S в блоке питания 17IPS20. А именно, увеличить 470 Ohm до 5.6 kOhm. 10 kOhm оставить без изменений. |

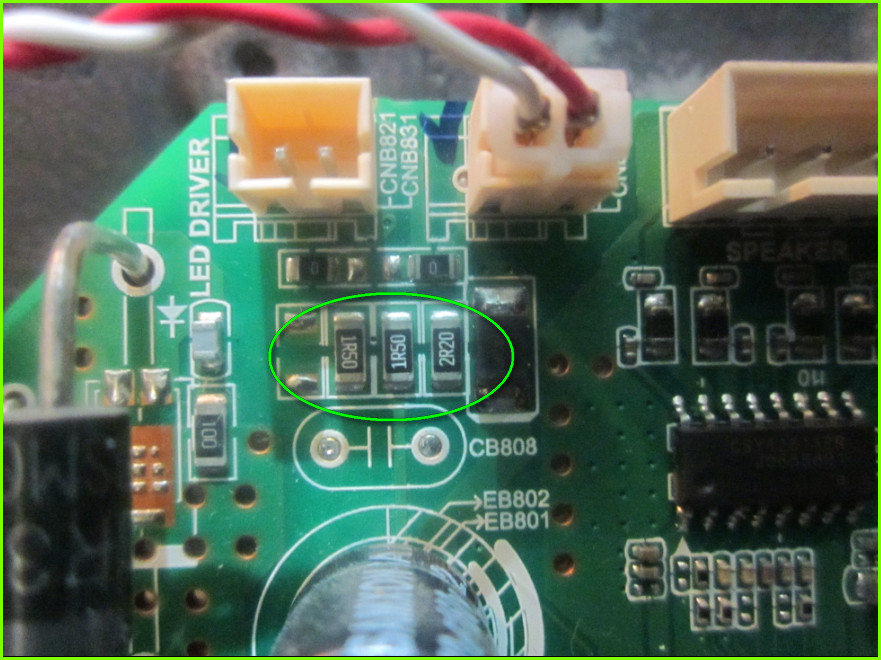

Ограничение тока драйвера. 17IPS20, MP3394S. Общие рекомендации
Чтобы уменьшить ток подсветки в телевизорах с блоком питания 17IPS20 и микросхемой LED-драйвера MP3394S (MP3394), следует увеличить общее сопротивление резисторов от вывода 6 (ISET) на корпус. Максимальный ток в каждом канале (в миллиамперах) для резистора Rset (в килоомах) определится из отношения 790*1.23V/(Rset+0.4).
Документ PDF от производителя MP3394S прилагается.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard 17MB95 показан на рисунке ниже:
17MB95 может применяться в телевизорах:
HYUNDAI DLH-32285 (Panel VES315WNDS-01), PHILIPS 40PFL3018T/12 (Panel VES400UNDS-01), PHILIPS 40PFL3008H/12 (Panel VES400UNDS-03), TELEFUNKEN L32h225A3 (Panel VES315WNEA-01-B), TOSHIBA 22L1353R (Panel LM215WF4), TOSHIBA 22L1354R (Panel LM215WF4 TL G1), TOSHIBA 40L1353N (Panel LTA400HM23), TOSHIBA 40L3453R (Panel VES400UNDS-02-B), TOSHIBA 32W3453R (Panel VES315WNDL-01), TOSHIBA 40L5455R (Panel VES400UNVS-3D-N01), TOSHIBA 40L5435 40L5435DG (Panel VES400UNVS-3D-N01).
Дополнительно по PSU
По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль 17IPS20-R6 предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора FAN7529.
Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
Внешний вид блока питания
Основные особенности устройства TOSHIBA 40L3453R:
Установлена матрица (LED-панель) VES400UNDS-02-B или VES400UNDS-03.
В управлении матрицей используется Тайминг-Контроллер (T-CON) S60TVAMB4C2LV0.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MP3394S. В качестве силовых элементов LED-драйвера применяются ключи типа MDD14N25.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 40L3453R осуществляет модуль питания 17IPS20-R6, либо его аналоги c использованием микросхем FAN6300, FAN7529 (PFC) и силовых ключей типа FQPF9N50C, FQPF8N60C x 2.
MainBoard — основная плата (материнская плата) представляет собой модуль 17MB95, с применением микросхем MSD8WB9BX, MX25L1605A, 25Q80, h37U2G8F2CTR, TAS5719 и других.
Тюнер SI2156 обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.
Ближайшие в таблице модели:
TOSHIBA 40L5435 40L5435DG
Chassis(Version) 17MB95M
Panel: VES400UNVS-3D-N01
T-CON: 13VNB_FP_SQ60MB4C4LV0.0
LED driver (backlight): integrated into PSU
PWM LED driver: MP3394
MOSFET LED driver: FQD7N10L
Power Supply (PSU): 17IPS71
PWM Power: FAN6300
MOSFET Power: FQPF8N60C
MainBoard: 17MB95M
Тuner: Tuner
IC Main: MT5820LUNU, 25L1605 , h37U2G8F2CTR-BC, H5TQ2G63DFR
TOSHIBA 40L2454RK
Chassis(Version) L2300
Panel: UNV4031Y 1823-01XU0TB
LED driver (backlight): integrated into PSU
PWM LED driver: OZ9908AGN
Power Supply (PSU): UE-3121-01
PWM Power: A6069H, NCP1608B, SSC9522S
MainBoard: L2300 REV:1.03A.01 TOS-TUN80-EB40S00A0
Тuner: TDSY-G230D
IC Main: MSD8841BX-VW, RT9025 (8), 5432 P22564 (8), 4435GM (8), TAS5707L
Control: Remote: IR: 32W24 REV: 1.
01Снять защиту инвертора — отключить защиту инвертора LCD
Cпособы отключения, блокировки, снятие защиты в распростаненных ШИМ-контроллерах инверторов LCD
AT1741, BA9741, BD9211F, BD9215AFV, BD9222FV, BD9261FP, BD9270F, BD9275F, BD9276EFV, BD9766VF, BD9777, BD9882F, BD9883, BD9884VF, BD9893F, BD9896, BD9897, BD9897F, BD9897FS, BI3101, BIT3102A, BIT3102B, BIT3105, BIT3193, BIT3251, BIT3252, BIT3713, DDA009, DT8211, ILN816GN, INL837GL, FAN7311, FAN7314, FAN7316, FAN7547, KH0803A , LX1691A, MAX8722, MP1006, MP1007ES, MP10072E, MP1008, MP1009, MP1010, MP1027EF, MP1038, MP3398A, MRC1692 OB3302CP, OB3309, OB3316QP, OB3328UQP, OZ5508G — OZ5508GN, OZ960, OZ964, OZ9643, OZ971, OZ972, OZ9910, OZ9919, OZ9935, OZ99361, OZ9938, OZ9939, OZ9966, OZ9972, OZ9976, OZL68GN, OZT1060GN, SAQ8818, SEM2005, SEM2006, SEM2105, SEM2107, SP5001Q, SP5005, SS1091ASN, TA9687GN, TL1451, UBA2070, UBA2071AT, UBA2074
AT1741
Снять защиту AT1741S — светодиод (резистор) с 15 вывода на землю.
BA9741
BA9741 F 15 pin — SCP на массу. Отключается блокировка защиты по обоим каналам драйвера. (LCD CAMERON 1501SP)
BD9211F
14 pin через резик 4,7k на корпус.
BD9215AFV
Отключить защиту -15 pin (ИМС) резистор 10k на массу.
BD9222FV
Светодиод с 13 вывода на копус
BD9261FP
Снятие защиты осуществляется установкой светодиода между 27 (6) выводом микросхемы и корпусом.
BD9270F
Ставить резистор 10кОм с 13 ноги на корпус.
BD9275F
11 pin резик 1 КОм на корпус (параллельно кондеру)
BD9276EFV
35 pin (softstart) Светодиодик на корпус
BD9766VF
Светодиод с 20 pin на массу.
BD9777
14 pin (SS) — резистор 10ком на массу.
BD9882F
Светодиод 14 pin на массу.
BD9883
Можно просто посадить на землю 12 ногу.
BD9884VF
17 pin микросхемы подключен к делителю напряжения — отрезать дорожку после делителя, которая идет на ОУ — усилитель ошибки.
BD9893F
Посадить 10pin (scp) резиком на землю.
BD9896
3 pin на массу светодиод
BD9897
17 pin светодиод на массу
BD9897F
На 22 pin (SCP) светодиод катодом на корпус.
BD9897FS
17 пин Светодиод на корпус.
BI3101
pin 16 через резик 220 — 470 Ом на корпус.
BIT3102A
BIT3102B
5-pin на массу через резик 47кОм.
BIT3105
19pin (SST) белым трехвольтовым светодиодом на корпус.
BIT3193
При напряжении на выводе 5pin, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.
BIT3251
BIT3251
BIT3713
Светодиод с 5pin (TIMER) на корпус. Светик при этом не светится.
DDA009
На 18pin (VCOMP) подать 3v.
DT8211
9 ногу на корпус через резик, например 47ком.
ILN816GN
8pin резиком 10кОм на корпус.
INL837GL
Стабилизировать питание на выводе 12pin 1,7 — 2 V. Например впаять светодиод на землю, если нужно туда же подать питание от источника 5 V через резистор 470 — 510 Ом.
FAN7311-FAN7314
Резистор 560 Ом, с вывода 1 на корпус.
FAN7316
Светодиод на 17 вывод.
FAN7547
7pin на корпус.
KH0803A
Светодиод или R 390 — 820 kOm с 5 пина на корпус. (параллельно С125).
LX1691A
14 ножка даной микросхемы именуемая, как OP-SNS заземляем на корпус.
MAX8722
4pin на землю.
MP1006
Снять защиту R 10k с 6pin (FT) на корпус.
MP1007ES
MP1007ES 4pin на массу.
MP10072E
Снятие защиты 3 pin — светодиод на корпус.
MP1008
R10 кОм с 4pin на корпус.
MP1009
Закоротить вывод 5 на корпус.
MP1010
MP1010 (MP1010B, MP1010BEF, MP1010BEM)
17pin замкнуть на корпус. Если схема включения 19+17, то 19 разлучить с 17 и все равно 17 на корпус!
MP1027EF
Контроллер фирмы ADVANTECH. 16pin светодиод на GND
MP1038
Снятие защиты с MP1038 — 6pin (FT) резиком 10к на корпус.

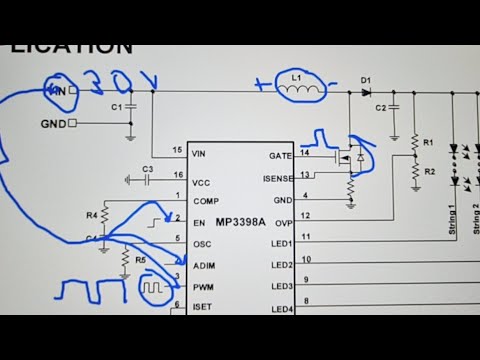

MP3398A
Регулирует силу тока на выходе резистор с 6 ноги ISET микросхемы на массу.
MRC1692
4pin R220кОм на корпус.
OB3302CP
2pin светодиодом 3V на корпус.
OB3302CP
На 15pin (STIME) должно быть +2В. Установить светодиод с 15pin на корпус.
OB3316QP
Снять защиту — 5pin светодиод на массу.
OB3328UQP
Снять защиту — 3pin (ИМС) светодиод на массу.
OZ5508G - OZ5508GN
3pin Кр. светодиод на корпус.
OZ960
На вывод 4 микросхемы нужно подать напряжение 1,5V — 3,5V, которое будет управлять длительностью импульсов ШИМ.
Установить светодиод с 10 ноги на землю (если не помогло пробовать 6 ногу микросхемы).
OZ964
На 4pin (SST — Soft-Start Time) в момент включения нужно удержать 1,8 — 2V. Установить светодиод с 10pin на массу.
OZ9643N
1pin R20 кОм на GND.
OZ971SN
Подать на 20 ногу через 100 кОм от 3.3 Вольт от команды на включение.
OZ972GN
OZ9910GN
10pin (9pin) светодиод на GND. или светодиод с 3pin стабистором. Работает с одной лампой, регулируется только контраст. Монитор Aser al1716.
OZ9919GN
8pin R10ком на GND.
OZ9935
3Pin R10kom на GND.
OZ99361
Выставить на 1 pin напряжение в предела 1,85 — 1,98V,
или отсоеденяем 1 pin от схемы, и подключаем её через сопротивленгие 100кОм к 5 вольтам, идущие на 6 pin, при этом 1 pin сажаем кондёром 0,15MF на массу.
OZ9938Q
3pin R10к параллельно кондеру на GND.
OZ9939GN
Снять защиту на OZ9939GN — 3pin на GND через резик 100-110кОм.
OZ9966SN
Инвертор LCD TV на OZ9966SN — 15pin R10кom на GND.
OZ9972
Вариант с 24 выводами. 20pin (prot) через R1кОм на GND. Вывод от схемы не отключать.
OZ9976
11pin (TIMER) R10kom на GND.
OZL68GN
4pin (SST) белый светодиод на GND.
OZT1060GN
1pin Светодиод на GND.
SAQ8818
Блокировка защиты — R1МОм с +12 Вольт (питание инвертора) на 7pin SAO8818. SAQ8818 ставится TL494 с разворотом на 180 градусов.
SEM2005
1pin светодиод на корпус.
SEM2006
2pin светодиод на корпус.
SEM2105
Для блокировки посадить светодиод на 1pin (ИМС).
SEM2107
21pin ИМС (SDT) светодиод на GND.
SP5001Q
19pin светодиод на GND катодом.
SP5005
5pin (timer) светодиод на корпус.
SS1091ASN
Cнять защиту на SS1091asn — 19pin светодиод на GND.
TA9687GN
12pin TIMER через 47ком на GND (параллельно С818).
TL1451 аналог ВА9741
15pin на GND.
UBA2070
1pin на GND.
UBA2071AT
UBA2074
Снять защиту — R20кОм на GND с вывода 6pin. (6pin — CT — fault timing capacitor)
