Размер стандартной розетки. Стандартные размеры розеток: полное руководство по выбору и установке

Какие бывают стандартные размеры розеток. Как правильно выбрать розетку по размеру. Каковы особенности установки розеток разных размеров. Какие существуют нормы и правила размещения розеток.

Общие характеристики и стандартные размеры розеток

Размеры розеток могут различаться в зависимости от производителя и типа устройства. Однако существуют некоторые общепринятые стандарты:

• Диаметр отверстия под розетку в стене — 68-70 мм
• Глубина монтажной коробки (подрозетника) — 40-60 мм
• Размер декоративной рамки — от 80×80 мм до 100×100 мм
• Расстояние между центрами отверстий для штырьков — 19 мм

При выборе розетки важно учитывать не только ее внешние габариты, но и размеры всех составляющих элементов — контактной группы, монтажной коробки, декоративной рамки.

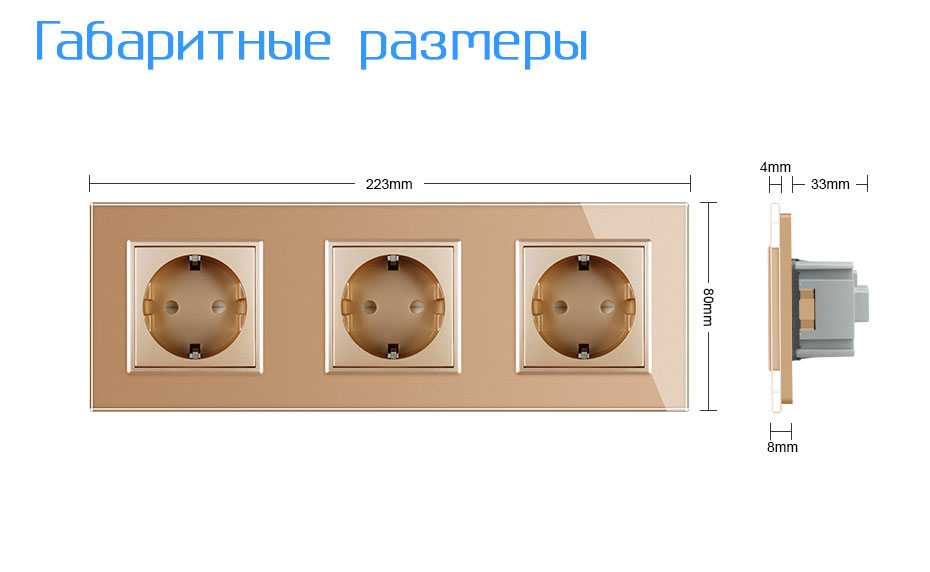

Типовые размеры встраиваемых розеток

Для скрытой проводки наиболее распространены следующие размеры розеток:

• Стандартная одинарная розетка: 70×70 мм (наружный размер рамки)

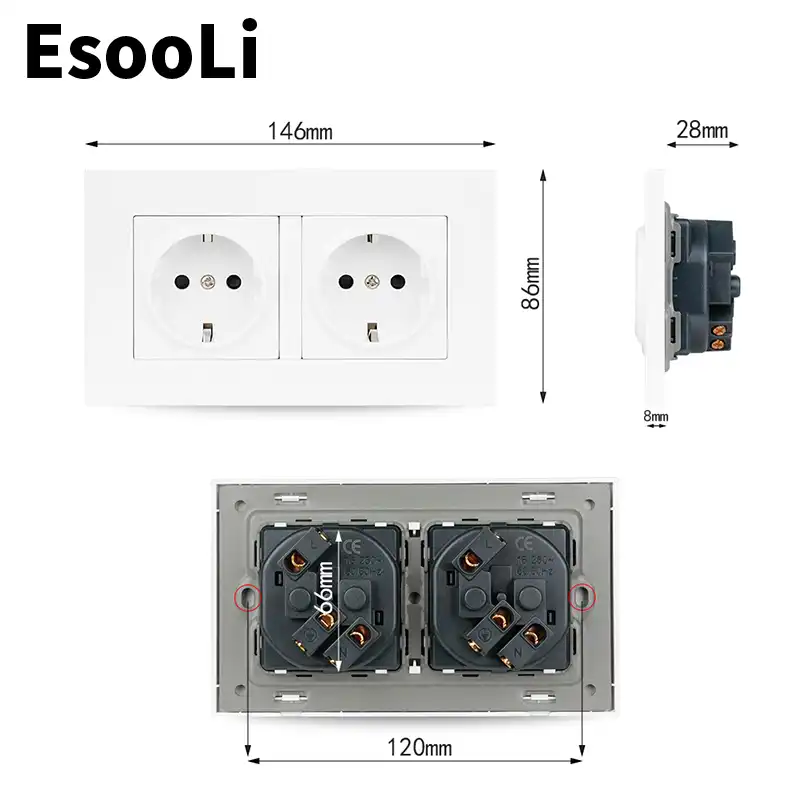

• Двойная розетка: 70×120 мм
• Тройная розетка: 70×180 мм
• Глубина монтажной коробки: 40-45 мм

Диаметр отверстия под розетку в стене обычно составляет 68-70 мм. Это позволяет установить стандартный подрозетник и обеспечить надежное крепление устройства.

Размеры накладных розеток

Накладные розетки, используемые при открытой проводке, как правило, имеют следующие типовые размеры:

• Одинарная розетка: 80×80 мм
• Двойная розетка: 80×160 мм
• Тройная розетка: 80×240 мм
• Высота корпуса: 25-40 мм

Накладные розетки обычно немного крупнее встраиваемых аналогов, так как в их корпусе размещается вся контактная группа. При этом они не требуют углубления в стене.

Особенности размеров розеток различных производителей

Хотя существуют общие стандарты, размеры розеток могут отличаться у разных производителей:

• Legrand: стандартная рамка 82×82 мм, двойная — 82×154 мм
• Schneider Electric: рамка 84×84 мм, двойная — 84×158 мм
• ABB: рамка 85×85 мм, двойная — 85×155 мм
• Siemens: рамка 80×80 мм, двойная — 80×152 мм

При выборе важно ориентироваться на конкретную серию и модель розетки. Некоторые производители предлагают изделия разных размеров в рамках одной линейки.

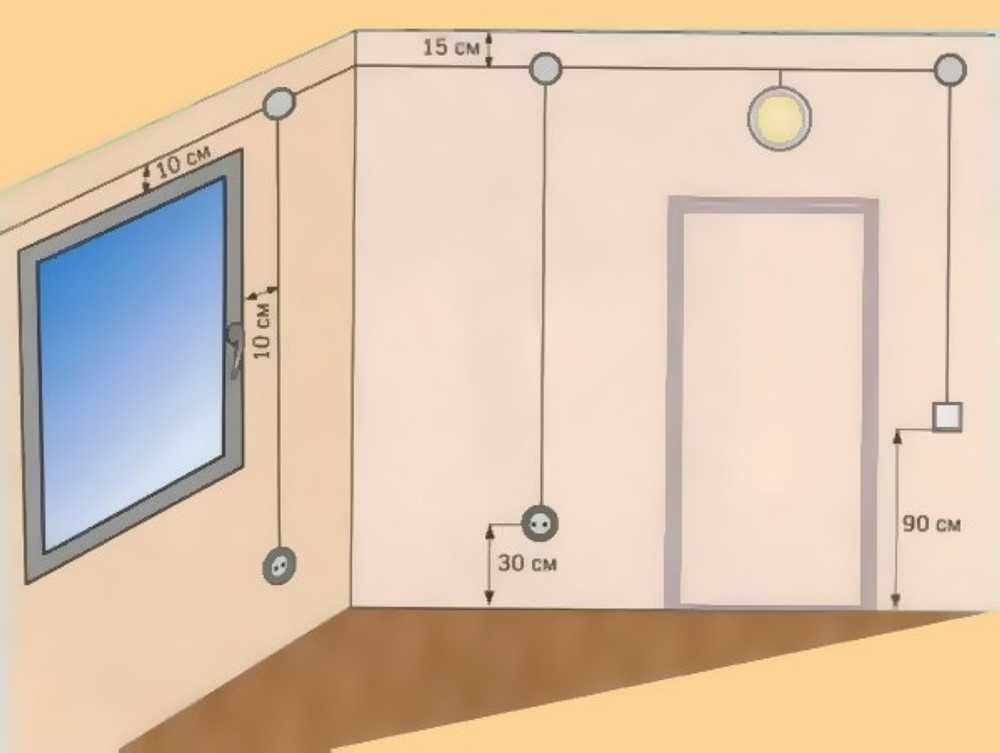

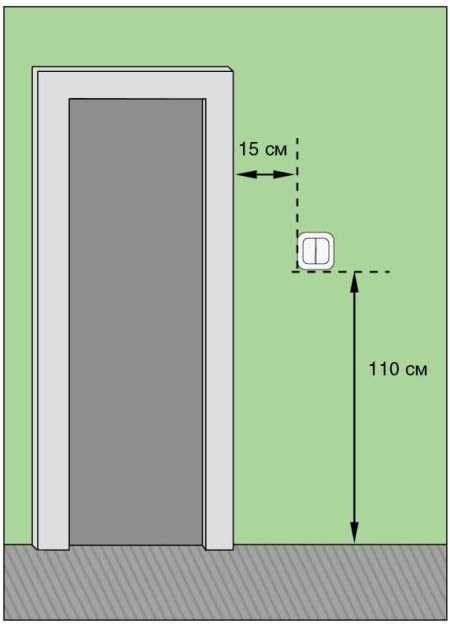

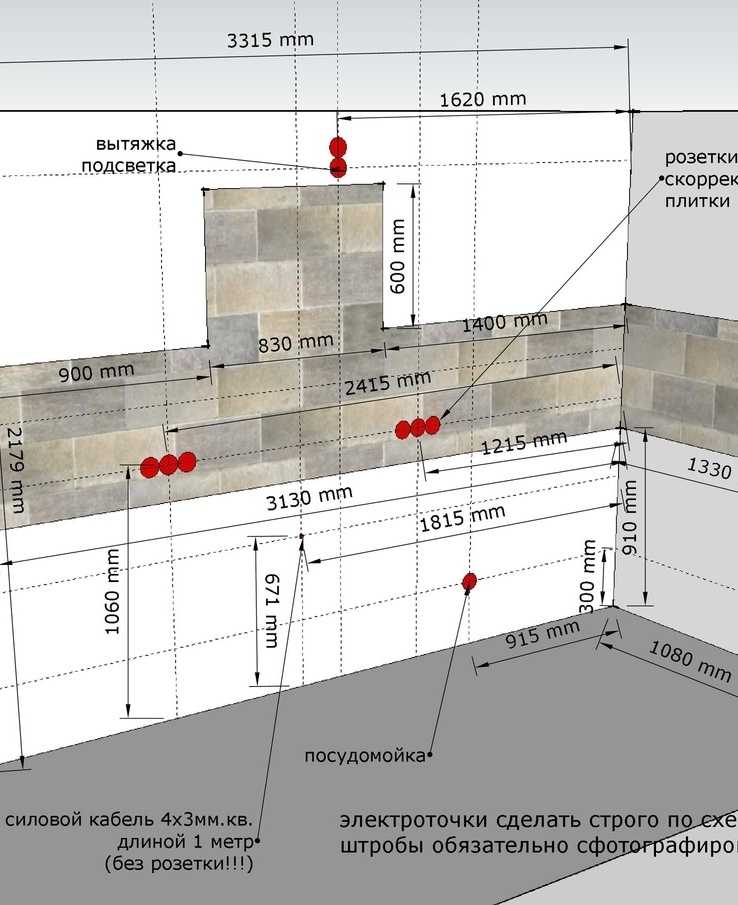

Нормы и правила размещения розеток

При установке розеток следует руководствоваться следующими нормами:

• Высота установки от пола: 15-30 см в жилых помещениях, 80-100 см в ванных комнатах
• Минимальное расстояние от угла стены: 15 см
• Расстояние между розетками: не более 3-4 м
• Количество розеток: минимум 1 шт на 6 кв.м площади

Соблюдение этих правил обеспечивает удобство использования электроприборов и безопасность электропроводки. При проектировании важно учитывать особенности планировки помещения.

Выбор подрозетников под конкретные размеры розеток

Для надежной установки розетки важно правильно подобрать подрозетник:

• Диаметр: 68-70 мм для большинства стандартных розеток
• Глубина: 40 мм для тонких стен, 60 мм для толстых
• Расстояние между крепежными винтами: 60 мм

При выборе учитывайте толщину стены и габариты самой розетки. Для массивных устройств может потребоваться более глубокий подрозетник. Некоторые модели имеют регулируемую глубину установки.

Какой инструмент нужен для установки розеток разного размера?

Для монтажа розеток вам понадобятся:

• Перфоратор или дрель с коронкой 68-70 мм для сверления отверстий
• Отвертки для крепления розетки
• Нож для зачистки проводов
• Уровень для выравнивания
• Мультиметр для проверки напряжения

При работе с бетонными стенами может потребоваться перфоратор. Для гипсокартона достаточно обычной дрели. Набор инструментов зависит от типа стен и конструкции розетки.

Особенности установки розеток нестандартных размеров

При монтаже розеток нестандартных размеров следует учитывать несколько моментов:

• Может потребоваться расширение стандартного отверстия в стене
• Необходимо подобрать подходящий по размеру подрозетник
• Возможно, придется использовать дополнительные крепежные элементы
• Важно обеспечить надежную фиксацию и изоляцию устройства

Перед установкой нестандартной розетки внимательно изучите инструкцию производителя. При необходимости проконсультируйтесь со специалистом-электриком для обеспечения безопасности монтажа.

Рекомендации по выбору размера розеток для разных помещений

Выбор оптимального размера розеток зависит от назначения помещения:

• Гостиная: двойные и тройные розетки для подключения нескольких устройств
• Спальня: компактные одинарные розетки у кровати

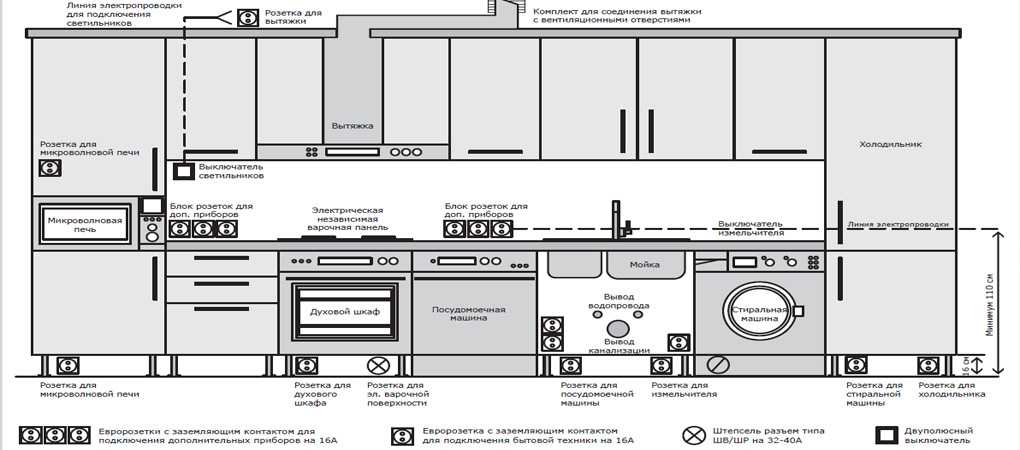

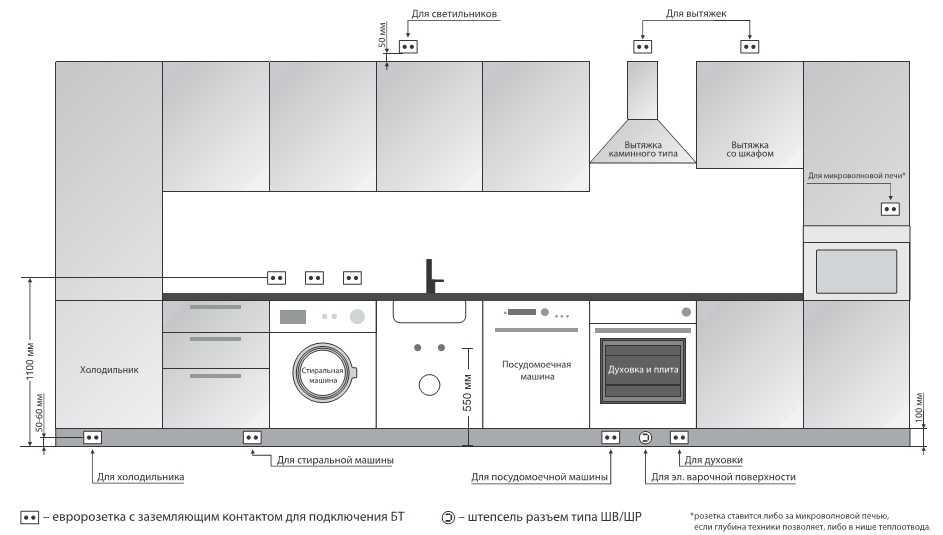

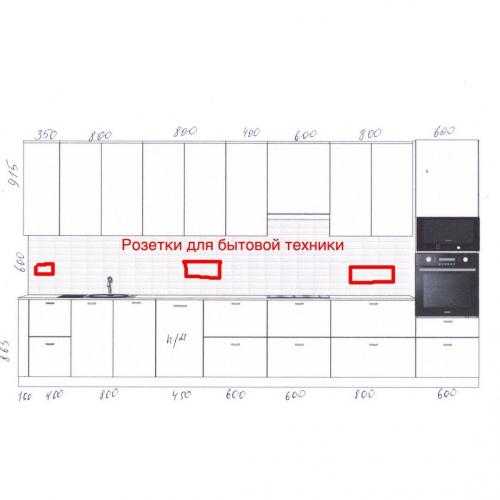

• Кухня: влагозащищенные розетки увеличенного размера
• Ванная: розетки с высокой степенью защиты IP44 или IP55
• Детская: розетки с защитными шторками

Учитывайте количество и мощность планируемых к подключению электроприборов. В помещениях с повышенной влажностью отдавайте предпочтение специальным влагозащищенным моделям.

Виды, устройство, схема и стандарный размер розетки

Розетка предназначена для подключения к сети переносных приборов, мощность которых достигает нескольких киловатт. Чтобы под напряжение не попали окружающие предметы, ее изготавливают как гнездовой разъем. Она всегда применяется в паре с вилкой с металлическими штырями. Исполнение может быть самым разнообразным. Важным критерием при выборе является размер розетки, определяемый диаметром и формой отверстий для отечественных и зарубежных видов.

Виды электрических розеток

Для обычной сети на 220 В розетки делаются двухштырьковыми. В них большей частью предусмотрено заземление. Самые простые модели предназначены для работы в сухих помещениях. Они могут быть утопленными для скрытой проводки или накладными — для открытой. Более сложные конструкции предусматривают защиту от пыли и влаги, делаются сдвоенными, могут содержать выключатели и встроенные УЗО. Назначение и принцип работы при этом остается прежним. Конструкция позволяет подать электричество на прибор любому человеку, не обладающему специальными навыками.

Как работает розетка?

Принцип действия электрического штепсельного разъема прост: при вставке вилки в розетку замыкаются два контакта и электричество поступает к прибору.

Обычные бытовые розетки рассчитаны на силу тока 10 А или 16 А. Более мощный прибор к ним подключать нельзя, поскольку отключится автомат в щитке или в худшем случае выйдет из строя штепсельный разъем.

Бытовые приборы повышенной мощности лучше соединять напрямую с силовой линией, где установлен автомат в щитке управления.

Для слаботочных линий применяются свои разъемы, через которые подключаются телефон, компьютер, видео- и аудиопроводка и др.

Как устроена штепсельная розетка?

Конструкция содержит колодку (основание) с металлическими площадками, на которых закреплены подводящие провода и контакты. Все соединения защищены пластиковым корпусом. Вилка не только должна подключаться к розетке, но также удерживаться вместе с гибким проводом от выпадения через подпружиненные контакты заземления. Они установлены во многих видах розеток. Чтобы заземление работало, в квартире необходимо проложить третий провод, подключенный к земле межэтажного щитка.

Провода питания подключаются через винтовые соединения или самозатягивающиеся контакты.

В отверстиях корпуса некоторых моделей розеток устанавливаются защитные шторки. При отсутствии вилки токопроводящие части закрыты. Когда она вставляется в отверстия корпуса, под давлением шторки отодвигаются, обеспечивая связь с контактами. Они также могут открываться вручную.

В модели вставляются различные приспособления: кнопки выталкивания вилки, крышки, подсветка, устройства защитного отключения, выключатели и др. При этом габаритные размеры розетки могут увеличиваться.

Материалы

Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.

Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам. Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.

Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.

Классификация розеток

Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения. Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.

Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки. Внутри оба типа изделий имеют аналогичные конструкции.

Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.

Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов. Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.

В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке. Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.

Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.

Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.

Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение.

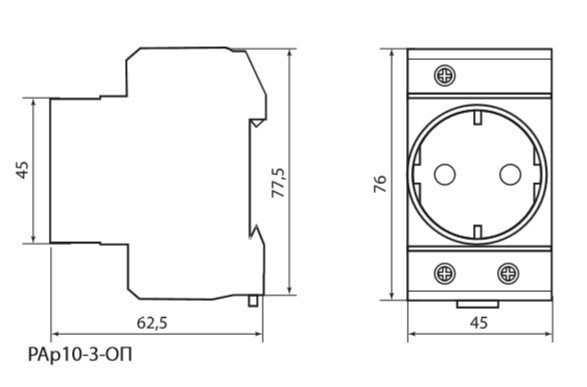

Стандартные размеры розеток

Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.

Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.

Особенности отечественных моделей

Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними — 19 мм (тип C5, без заземляющих контактов).

Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт). У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.

Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме. Можно применять прокладки, но они прослужат недолго.

Заключение

Чтобы выбрать и установить фурнитуру с проводкой, надо выполнять необходимые правила и следовать общеизвестным стандартам. Самым главным является соблюдение техники безопасности. Все ремонтные работы проводятся при отключенном напряжении. Розетка выбирается с необходимыми функциями и заданной мощностью.

Стандартные размеры внутренние розетки

Потолочная розетка: виды лепнины, монтаж, испытания на прочность крепления

Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.
Размеры розеток различных производителей могут существенно различаться

• 1 Общие характеристики и размеры розетки по стандарту 1.1 Типовые размеры утопленных в стену розеток
• 1.2 Технические характеристики розеток: стандарт напряжения в сети
• 1.3 Размеры стандартных розеток штепсельного типа

• 2 Универсальная фурнитура: размеры рамок и розеток 2.1 Размерная сетка и особенности розеток Легранд

2.2 Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

2.3 Стандартные рамки для розеток и формула для вычисления размеров

3 Евро- и отечественные стандарты размещения розеток и выключателей

3. 1 Различия между отечественными моделями и розетками европейского стандарта

3.2 Размеры стаканов под розетку и правила их размещения в комнатах

3.3 Стандарты размещения монтажных коробок для розеток в помещении

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

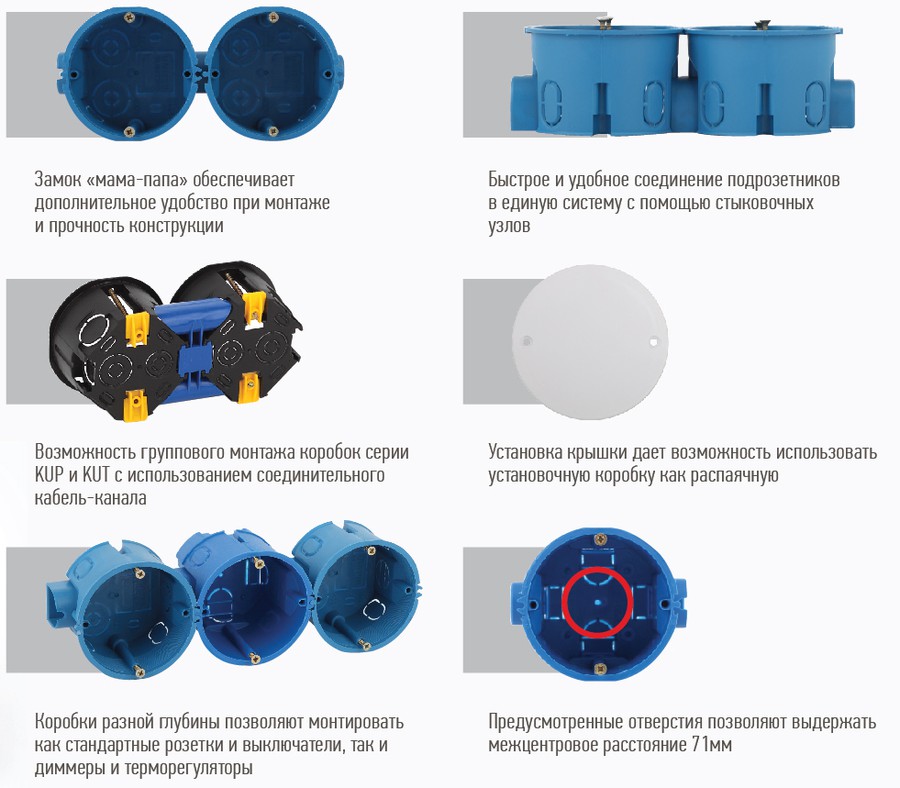

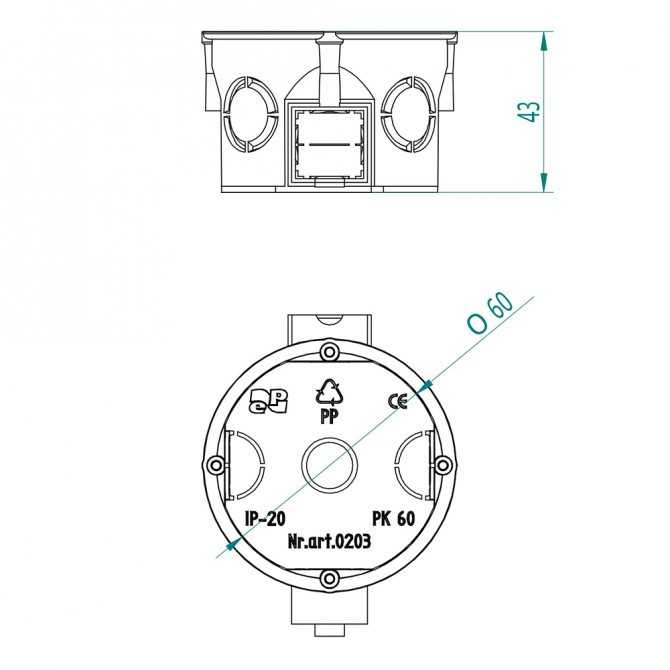

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.

Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.

• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Установка в гипсокартон

Установка подрозетника в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

Монтажные работы осуществляются по следующему алгоритму:

1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.
7. Детали заводятся в ниши по диагонали – так крепежные лапки не сломаются.
8. Кабель питания протягивается через отверстие заглушки, а потом вставляется блок.
9. Фиксаторы закручиваются отверткой.
10. Симметричность мультибокса проверяется уровнем.

При наличии звукоизолирующего слоя

Устанавливать подрозетники нужно исключительно на собственные технологические лапки:

1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
2. Ослабляются распоры гипсокартона.
3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
4. Коробку ставят в готовую нишу.
5. Закручивают распорные винты.
6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Зачем нужен потолочный декор под светильник

Чаще всего потолочная розетка под люстру используется в трех случаях:

• Размеры подвесной штанги светильника достаточно велики, из-за чего конструкция люстры, особенно многорожковой, выглядит не очень эстетично;
• Центр достаточно большого отверстия в подвесном потолке из гипсокартона не совпадает с осью подвеса люстры, поэтому светильник выглядит слегка сдвинутым, не помогает даже декоративный колпак, закрывающий крюк и проводку;
• Потолочная поверхность после окрашивания акриловой краской выглядит пустой и недооформленной. Установка розетки на потолок оживляет пространство и усиливает его декоративные качества.

Независимо от причин и мотиваций, использование лепного декора под люстру всегда оправдано, если хозяевам важно сохранить строгий стиль интерьера помещения и одновременно сделать его более выразительным.

Подрозетники для бетона, чем отличаются от других?

Отсутствие прижимных планок – главная отличительная черта для подобных конструкций. Есть несколько выходов для проводки вместе с соединительными муфтами. Благодаря чему проще собрать несколько элементов в единый блок одновременно.

Отверстия для крепления – на торцевой части. От этого диаметр подрозетника для бетона не зависит.

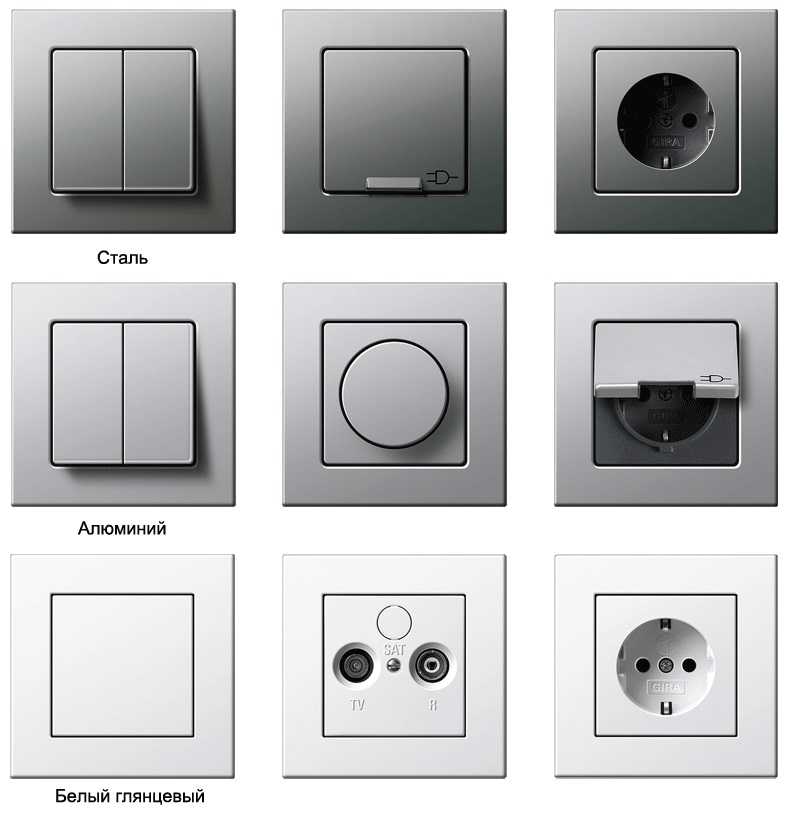

Дизайнерский взгляд

Есть некоторые правила, которые позволят сделать из декоративных рамок для выключателей и розеток равноправный аксессуар:

• В одной комнате, если тем более она небольшая, не нужно использовать рамки из разных материалов, цветов или с различной направленностью оформления. Не очень эстетично смотрятся сочетания, если рамка пестрая в одной гамме, и поверхность стен с ярким рисунком с другими оттенками.
• Выбирая цвет рамки, нужно учитывать, что однотонная будет более удачно гармонировать с другими предметами и обстановкой. Цветовая гамма должна сочетаться со стилем мебели, цветом обивки, шторами и коврами.
• Если мебель в комнате из кожи, полированного дерева, в стиле хай-тек, лофт, можно подобрать и рамки из соответственного материала, чтобы создать единую композицию.
• При выборе горизонтальных и вертикальных рамок следует учитывать размер и высоту помещения. Все дело в том, что горизонтальные полосы зрительно могут уменьшить высоту потолка, потому в низких комнатах не стоит в больших количествах использовать такой вариант. Но вертикальные рамки, особенно рассчитанные на большое количество установочных мест, могут сделать комнату зрительно выше.
• Комнату в более строгом стиле можно оборудовать, использовав и такой небольшой нюанс, как рамка более темного цвета, чем выключатель.

Подбор коронки

Ударная коронка

При проведении подготовительных работ для монтажа подрозетника в стену, состоящую из бетона, самым трудным моментом является проделывание отверстия необходимого диаметра. Главным помощником, способным облегчить данный процесс, являются специальные коронки.

По своей сути, они являются особыми конструкциями из металла, внешне напоминают чашку. Габариты такой коронки зависят от размеров установочной коробки, которую планируется использовать.

Всего выделяется две разновидности, от которых зависят правила их эксплуатации:

1. Безударные коронки можно использовать при помощи дрели или перфоратора, но исключительно в безударном режиме работы.
2. Ударные коронки предназначены по большей части для перфораторов и их допускается применять в соответствующем режиме.

Обе разновидности имеют свои подвиды, классификация происходит по материалу, из которого изготовлена конструкция:

Алмазные коронки

Являются самым дорогостоящим вариантом, но он наиболее эффективен при работе с бетоном. Ни один аналог не может бурить поверхность с такой же высокой скоростью и легкостью, как алмазные насадки, но использовать их можно только на инструментах, предназначенных для безударной работы.

Являются усредненными по всем параметрам вариантом. Их используют чаще всего на дрелях или легких разновидностях перфораторов. Так же как и с алмазными насадками, с ними можно работать исключительно в безударном режиме.

Победитовые коронки

Оснащены особым режущим механизмом, который традиционно изготавливается из твердого сплава вольфрама и кобальта. Главными преимуществами является высочайший уровень твердости и термическая устойчивость этого материала. Использовать можно на перфораторах в любом режиме работы, подобные коронки одинаково успешно справляются с бурением стен, возведенных из любого материала. Цена сильно зависит от конкретно выбранной модели: сегодня рынок предлагает победитовые насадки как премиум-класса, так и бюджетные варианты.

Возможные варианты декоративной розетки для люстры

Для отделки потолочных светильников используют те же материалы, что и для лепнины, – гипс с наполнителями, полиуретан и пенополистирол. Технология производства декора под люстру на потолок также ничем не отличается от лепки и накладных узоров. Единственное, чем выделяется декоративная отделка от стандартной лепнины, – это способ построения узора. Он всегда концентрический, то есть у декоративной розетки всегда существует центр мозаики или узора.

По дизайну конструкции декор принято разделять на четыре категории:

• Гипсовые резные и наборные розетки с выраженным объемным узором;
• Пенополистирольные накладки, чаще всего в виде медальонов–тарелок или наборов для оклейки потолочного пространства вокруг светильника;
• Накладки из полиуретана, круглой, медальонной или квадратной формы, именуемой еще кессонами.

К сведению! Потолочная лепнина под люстру из пенопласта квадратной формы используется достаточно редко из-за невысокой прочности тонких стенок по периметру изделия.

Кроме традиционных материалов, для построения розетки могут использоваться стеклянные плитки с зеркальной поверхностью, керамика в виде тарелок и даже медальоны из тонированной древесины со вставками.

Разумеется, наиболее востребованной считается классический вариант потолочной лепнины. Возможности гипсовой или пенополистирольной розетки создать эффектный образ в отделке потолка намного выше, чем у стекла, древесины и даже пенополиуретана.

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.

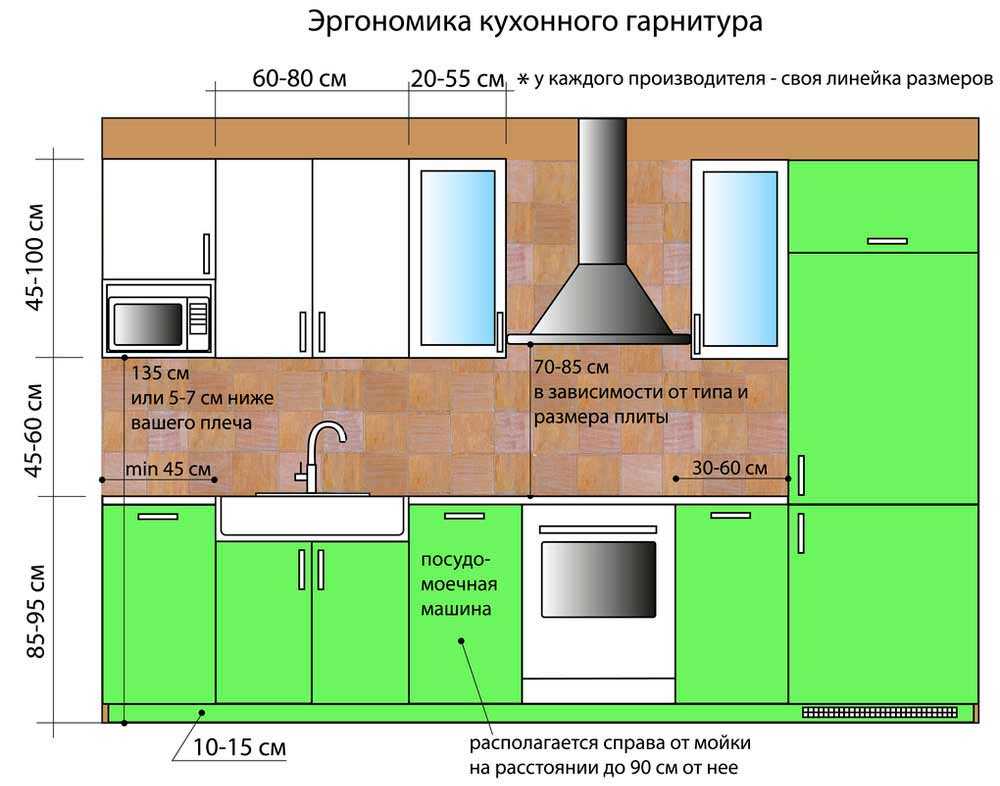

3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Советы по выбору двойных розеток

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов. Обращайте внимание на контакты. Они должны быть произведены из толстого металла.

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Обращайте внимание и на внешний вид изделия. Если для гаража или мастерской эстетика практически не важна, то для жилого помещения стоит выбирать не просто качественные, но и приятные внешние двойные розетки.

Ключевой параметр – максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.

Обычно бытовые розетки рассчитаны максимум на 3,5 кВт (16 А). Мощность приборов не должна превышать максимально допустимую пропускную мощность розетки.

Подготовка стен

Осуществлять отделку данных поверхностей гипсокартоном многие люди начали массово, поскольку в таком случае удается заметно ускорить проведение ремонтных работ, а также придать им ровности без использования сыпучих материалов, которых при существенных дефектах стен в старых зданиях потребуется задействовать значительное количество.

Произвести монтаж гипсокартонных листов можно на профиль, что имеет ширину в 5 см, оставляя за собой достаточное пространство для дальнейшего помещения утеплителя, звукоизоляции и проводов. При проведении данных работ также возникает потребность в установке подрозетников.

Обратите внимание! Плохо разбираясь в электрике лучше всего прибегнуть к услугам специалистов, которые сумеют качественно проложить электрические кабели, поскольку допущенные в ходе самостоятельной прокладки ошибки могут в будущем стать причиной короткого замыкания, способного привести к возгоранию. Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок

Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок.

Обыкновенные гипсокартонные листы с легкостью воспламеняются при пожаре. Исключением является лишь пожароустойчивый материал, который в основном имеет розовый или красный окрас и специальную маркировку

По этой причине при приобретении подрозетников также требуется обращать внимание на их пожарные нормы безопасности

Важно! При выборе розеток для установки в гипсокартонных конструкциях необходимо рассматривать лишь те изделия, у которых ободок выполнен из металла, что при чересчур высоком напряжении обеспечит прохождение тока через себя и срабатывание защиты предохранителя в щитке. Помимо этого произойдет отключение электричества, что исключит вероятность возможных отрицательных последствий

Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

1. В первую очередь рекомендуется совершить нанесение шпаклевки, благодаря которой поверхность становится более прочной и начинает отлично удерживать форму во время сверления.
2. Далее по окончании застывания шпаклевочного состава необходимо тщательно вскрыть материал грунтовкой. После впитывания нанесенной смеси гипсокартон перестанет крошиться при дальнейшей обработке.

Осуществив указанные действия можно приступать к определению будущих мест монтажных коробок.

Гипсовая лепнина под люстру

Использование алебастра или гипсовых смесей для изготовления потолочных розеток становится все менее популярным из-за высокой хрупкости материала. Гипс в цене у настоящих мастеров, занимающихся изготовлением высокохудожественных вариантов лепнины под потолочную люстру.

Самые красивые розетки получаются из гипса. Секрет высокого качества кроется в профессиональном подходе к изготовлению декора:

• Использование будущей потолочной розетки наиболее ярких, проверенных временем узоров и рисунков;
• Применение в составе гипса специальных добавок и наполнителей. Например, для ажурного узора могут использоваться порошки из тонкомолотого хрусталя и мрамора;

Специфическая техника литья и резьбы позволяет получить рисунок ручного качества. Виден почерк мастера, манера его работы при изготовлении гипсовых потолочных розеток, карнизов, медальонов;

Тонирование и окрашивание поверхности декора. Для наиболее дорогих экземпляров ручной работы может использоваться золочение и серебрение.

Розетки из гипса редко изготавливают массивными или объемными. Чаще всего рисунок или ажур из гипсовой заготовки под будущую розетку растягивают по потолочной поверхности так, чтобы примыкающее к центру пространство было заполнено равномерно. Это не прихоть художника, это делается для уменьшения нагрузки на потолочную поверхность. Только в этом случае гипсовая розетка продержится на потолке неограниченное количество лет.

Обычно потолочную розетку для домашнего интерьера выклеивают из нескольких десятков деталей, такой набор можно купить готовым или заказать в багетной мастерской. Ручное изготовление потолочного декора мастером прямо по месту будущего крепления светильника обойдется в разы дороже.

Советы

Для того, чтобы процесс монтажа подрозетника в бетонную стену прошел наиболее успешно и не возникли непредвиденные ситуации, квалифицированные мастера по вопросам ремонта дают следующие рекомендации:

1. Все работы по высверливанию отверстия для установочной коробки лучше всего проводить до оклейки стен обоями, иначе возникает большая вероятность повредить их структуру, что повлечет необходимость повторного ремонта.
2. Выбор коронки необходимо осуществлять исходя из предполагаемого объема работ. Если планируется монтаж одного или двух подрозетников, то покупка дорогой модели будет бессмысленной тратой финансовых средств.
3. При подготовке смеси необходимо следить за ее структурой – она не должна быть очень густой, иначе раствор не сможет проникнуть по все щели и отверстия, что не обеспечит достаточной надежности фиксации подрозетника.

Самостоятельный монтаж установочной коробки позволяет сэкономить денежные средства на вызове электрика и оплате его работы. При этом, сам процесс является простым и доступным каждому человеку, если соблюдать все приведенные условия монтажа.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Какие бывают подрозетники?, как сделать самому, Ремонт и Строительство

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Похожие материалы:

• Размеры и виды кабель-каналов
• Почему розетка вываливается из стены
• Какие бывают клеммные колодки

Декоративные свойства

Розетка рп обладает отличными декоративными характеристиками. Ее главное предназначение преображать потолок, украшать и подчеркивать красоту люстры, скрывать дефекты потолка, место крепления и подсоединения люстры к сети. Великолепно дополняет и подчеркивает роскошь и живописное оформление стилей:

• Классический
• Модерн
• Арт-деко
• Венецианский
• Электика
• Античный
• Этнический
• Колониальный
• Смешанный
• Английский
• Барокко
• Готический

Разнообразие узоров и фактур позволяет реализовать и украсить практически любые дизайнерские проекты. Добавить изюминку в интерьер. Часто используется для украшения как отдельный элемент декора. Превосходно гармонирует с современной и антикварной мебелью. Комната визуально увеличивается, обретает воздушность и легкость.

Стандартные диаметры подрозетников не такие уж и стандартные

Стандарт делится на диаметры:

• самые ходовые в магазинах 68мм, по факту 67-68мм (т.е. почти 7 см)
• и 70мм. Но стоит брать во внимание один момент: 70мм – это диаметр у основания, но с учетом коёмочек-ребер по факту все 75мм. И когда нужно плотно установить именно 70 диаметр, все выступы (по 2,5 мм с каждой стороны) нужно срезать, и только тогда он плотно садится.

Это два самых универсальных размера. Реже встречаются подрозетники диаметром 65 и 75 мм. Это что касаемо диаметра.

Материалы для полиуретановых розеток на потолок

Все доступные модели декоративных накладок и потолочных розеток можно разделить на две категории. К первым относят дешевые и наиболее простые модели, чаще округлой формы, изготовленные из термоупрочненного полиуретана. После обработки пластик становится очень жестким, теряет присущую ПУ гибкость и упругость. Полиуретановая лепнина достаточно просто крепится на поверхности с помощью клеев типа «Титан» или «Момент».

Ко второй категории относят лепнину на потолок под люстру, изготовленную из модифицированного полиуретана. Чаще всего европейские модели прессуют из смеси на основе пластика «Duropolymer» и очищенного, стабилизированного полиуретана марки «Purotouch». В результате получается очень прочная, и главное — долговечная ажурная конструкция декоративной накладки.

Разница между китайскими потолочными розетками и европейской лепниной заключается в стойкости. Обычный полиуретан желтеет и деформируется уже через 2-3 года, бельгийские и французские изделия выстаивают без каких-либо изменений 10-15 лет. Правда, клеить их на потолочную поверхность приходится специализированными смесями по типу «NMC ADEFIX» или «Decofix Extra».

Что делать, если подрозетник выпал из стены

Причиной этому может стать неправильное крепление ПР в гнезде. Если это случилось, и подрозетник оказался неповреждённым, то поступают следующим образом:

• снимают лицевую панель розетки, клавиши выключателей и рамку;
• отворачивают винты распорных лапок и площадки колодки;
• арматуру извлекают из подрозетника;
• посадочное место очищают от пыли и остатков алебастра;
• гнездо промазывают грунтовкой с помощью кисти;
• отверстие заполняют алебастровым или гипсовым раствором;
• монтаж коробки повторяют.

Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается. От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

• суппорт;
• механизм;
• рамка;
• лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Высота, мм	Ширина, мм	Глубина, мм
75	75	11
161	82	11
244	82	11
295	84	11
366	86	11

Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.

Размерные параметры одинарных розеток Legrand (популярные серии):

Название серии	Высота, мм	Ширина, мм	Глубина, мм
Аллюр	75	75	11
Валена	82	82	11
Селян	84	161	11
Лайф	86	114	11

В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.

Обратите внимание!В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.

Размеры розеток и рамок производителя Legrand

В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.

Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.

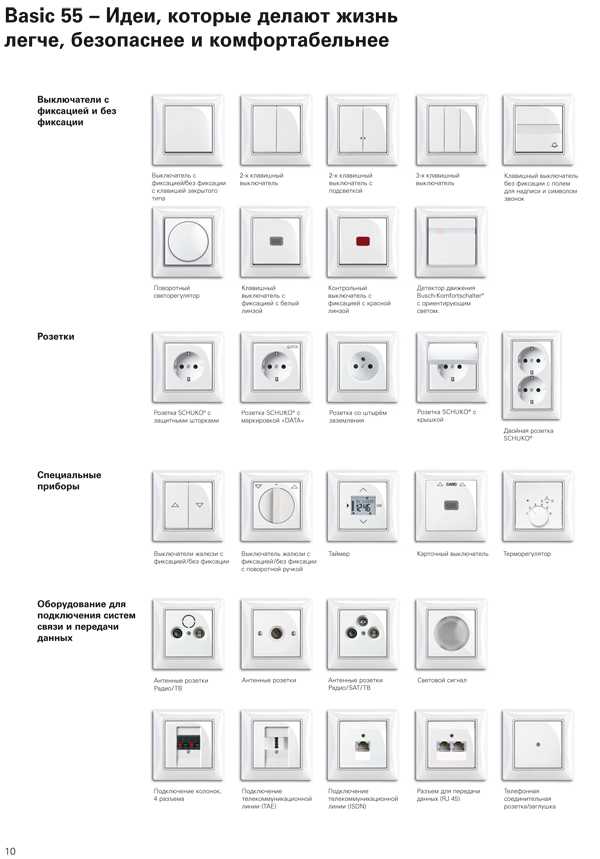

Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.

Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.

Оригинальная продукция бренда Schneider Electric

Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.

Стандартные рамки для розеток и формула для вычисления размеров

Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.

Стандартные габариты блочных розеток Велена (с рамками):

Количество розеток в рамке, шт.	Высота, мм	Ширина, мм	Глубина, мм
2	82	153	11
3	82	224	11
4	82	295	11
5	82	366	11

Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:

Ширина одинарной розетки + (Количество розеток – 1 шт. ) х 71 мм = Ширина блочной рамки

При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.

Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.

Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.

Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Типовые варианты

Для обрамления точки крепления люстры на потолочной поверхности используют те же формы и конструкции, что и для обычного декора. Чаще всего розетки изготавливают трех типов:

• Мини-размер. Декоративную накладку под люстру выполняют круглой тарельчатой формы, диаметром от 150 до 270 мм. Края лепнины под люстру традиционно обрамляют утолщенным кантом с витым рельефом;
• Средняя размерная категория – от 300 до 490 мм. Большая часть декоративного узора смещена к центру и краям изделия;
• Большие розетки и накладки, диаметром от 500 до 750 мм. Их используют для обрамления огромных люстр в больших залах.

К сведению! Размер потолочной розетки не должен выходить за рамки максимального диаметра линии рожков люстры.

Кроме круглых полиуретановых моделей, для небольших потолочных светильников используют розетки в форме звезд, треугольников, овальных и многоугольных, но обязательно симметричных фигур.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Подключение двойных розеток

Далее следует соединить провода с клеммами розетки. Правильная последовательность действий:

Освободите порядка 10 см провода от наружной изоляции для удобства работы. Если провода недостаточно (актуально при замене розеток), его следует нарастить. Не стоит скручивать провода, это чревато нагревом и возникновением возгорания.

Лучше всего соединять провода специальными клеммами, также допустима пайка. Зачистите окончания жил от изоляции на 1-1,5 см.

Определите фазу, ноль и провод заземления. Обычно провода имеют разную расцветку. Ноль обычно имеет голубую изоляцию, заземление – желто-зеленую, фаза – коричневую.

Но, если проводка старая потребуется выполнить проверку. Отличить заземление от нуля можно мультиметром. Напряжение между фазой и заземлением будет больше, чем между фазой и нолем.

Прикрутите провода к соответствующим клеммам. В двойной розетке используется только один кабель, проводами которого подключаются оба выхода.

Далее следует зафиксировать розетку в подрозетнике комплектными крепежами и установить лицевую панель. На этом монтаж двойной розетки считается завершенным.

Коррекция размера отверстия

Очень часто случается, что отверстие получается несколько больше чем нужно, и розетка выпадает из него. Чтобы это исправить потребуется корректировка. В этом случае необходимо полностью демонтировать все устройство и очистить нишу. Затем при помощи дрели, перфоратора или другого инструмента (в зависимости от крепости стены) необходимо расширить и углубить проемы.

Несколько миллиметров будет достаточно. После корректировки необходимо выставить подрозетник, используя вспомогательную фиксирующую планку и заполнить нишу алебастром или другим быстро застывающим раствором.

На этом установка подрозетника завершена.

Правила выбора и применение

Основные правила по выбору декоративной розетки для люстры.

• Орнамент и форма должны гармонично сочетаться с общим дизайном помещения. Дисгармония элементов создает тяжесть и излишнюю загруженность оформления.
• Следует учитывать модели люстры (габариты, форма). Важно чтобы размер розетки не слишком отличался, приветствуется больший размер, нежели меньший. Небольшие розетки используют в оформлении стен или вкупе с настенными бра.
• Размеры и лепнина зависит от высоты потолков, площади комнаты.

Рекомендованные стандарты для подбора диаметра розетки

Высота потолка в метрах	2,5	2,7	3,0м
Площадь помещения	Диаметр потолочной розетки, мм
25 квадратных метров	550	700	450
20 квадратных метров	500	550	500
16 квадратных метров	450	450	700
12 квадратных метров	300	400	800

Применение полиуретановых розеток достаточно широко:

• Квартиры (комната, кухня, ванна).
• Гостиницы (ресепшн, номера).
• Сауны (комната отдыха, бассейн).
• Рестораны и бары.
• Клубы, салоны красоты.
• Медицинские центры, санатории.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

• Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
• Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
• Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
• Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
• Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
• Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Потолочные розетки из пенопласта

Альтернативным вариантом, наиболее доступным для большинства владельцев, считается покупка и установка декоративной накладки из пенополистирола. Замечательным свойством материала считается предельно маленький вес, достаточная прочность и главное – гибкость декоративной накладки.

Качество поистине неоценимое, при проведении бюджетного или косметического варианта ремонта квартиры редко кто из хозяев решается на облицовку потолочной поверхности гипсокартоном только ради того, чтобы заклеить потолок лепниной. Розетка из полистирола под люстру становится без проблем даже на самых кривых потолках.

Прочности прессованного полистирола достаточно, чтобы работать с ним без опасения разбить или повредить ажурный узор. Единственным серьезным недостатком полистирольной декоративной накладки остается растворимость материала под действием алкидных эмалей, лаков и нитрокрасок.

Стоимость накладки из ППС вдвое меньше полиуретанового декора, а срок службы достигает 10-12 лет.

Разновидности коронок, предназначенных для бурения по бетону

Стены из бетона и железобетона считаются самыми прочными. Чтобы просверлить в них отверстия, потребуются специальные коронки и мощный инструмент. Электродрелью здесь пользоваться неуместно, лучше отдать предпочтение перфоратору с минимальной мощностью 800 Вт. Под его патрон потребуется подобрать насадку с хвостовиком SDS. Любая коронка по бетону состоит из уже упомянутого хвостовика, направляющего сверла и режущей части круглой формы. В зависимости от материала напаек режущей части, насадки делятся на три вида.

Насадка с алмазным напылением

Самая надежная и универсальная считается алмазная коронка для подрозетников, изготовленная методом напыления алмазной крошки на режущую часть. Насадкой можно просверлить отверстия в любом прочном материале стены, даже железобетоне. Алмаз отлично справиться с арматурой, только во время бурения железобетона на перфораторе необходимо отключить ударную функцию. Желательно мощность самого инструмента подбирать не менее 1,5 кВт.

Прежде чем начать алмазное сверление, необходимо обратить внимание на маркировку коронки:

• стоящая на изделии аббревиатура «М» говорит о напылении мягких алмазов, подходящих для сверления сверхпрочных бетонов;
• средняя жесткость алмазов «С» используется для сверления железобетона;
• напыление твердых алмазов «Т» подходит для сверления бетона высоких марок. Причем работают с такими насадками на малых оборотах перфоратора.

Высокая надежность и продуктивность алмазной коронки, а также опыление режущей кромки определяют ее высокую стоимость.

Насадка из твердосплавных материалов

В качестве твердых сплавов в таких конструкциях коронок используется победит. Причем не вся режущая головка сделана из него. Для изготовления самого стакана применяется сталь высокой прочности, а из победита по головке делают напайки. Работа с такой насадкой ничем не отличается от алмазного аналога, единственное предупреждение, победитовой коронкой нельзя сверлить железобетон. Если зубья зацепят арматуру, насадку можно будет выбросить.

Коронка отлично пойдет по кирпичу, бетону, шлакоблоку, в общем, по любому твердому материалу без присутствия внутри металла. Стоимость такого инструмента намного ниже алмазного аналога, и для домашних работ он считается подходящим выбором.

Насадка с карбидно-вольфрамовым напылением

По стоимости и эффективности для домашнего пользования такая коронка является лучшим выбором. Ее конструкция идентична предыдущим вариантам, только в качестве опыления на головке применяется карбидно-вольфрамовая крошка. Насадка возьмет бетон, кирпич или любой другой материал без арматуры. Очень удобно коронкой прорезать кафельную плитку, но если под ней находится железобетон, насадку придется сменить на алмазную. Коронкой можно работать, зажав ее в патроне электродрели, главное, чтобы мощность инструмента превышала 800 Вт.

Розетки специального назначения

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

Как сверлить гнезда

Посадочные места для подрозетников, как уже упоминалось, выбивают обычно с помощью перфоратора и специальной насадки на него — коронки. Сначала на стене, конечно же, нужно выполнить разметку, нарисовав круг под каждый подрозетник. Далее коронку приставляют к стене и сначала на малых оборотах, а затем на больших выбивают гнезда.

Если специальной насадки для перфоратора в доме нет, гнезда под розетки можно проделать и другим способом. Для этого по разметке сначала высверливают ряд отверстий как можно ближе друг к другу. Затем зубилом выбивают собственно само гнездо.

Информация для покупателей коробок под розетки для бетона

• ✔ Выбрать и купить подрозетник по бетону в интернет-магазине вам поможет информация по размеру, весу, ценам, фото и другим характеристикам в каталоге товаров.
• ✔ Доставка по Санкт-Петербургу и области осуществляется автомобилями грузоподъемностью от 700 кг до 15 т. Подробную информацию об услуге, условиях и стоимости можно посмотреть на этой странице.
• ✔ Мы продаем установочные коробки в бетон оптом и в розницу. При этом розничные покупатели СПб могут оформить карту Клуба друзей Петровича, получать скидки и копить баллы.

Это интересно: Как подключить телефонную розетку к телефонному кабелю

Зачем нужно группировать

Разместить розетки в доме, конечно же, можно в разных местах. Однако слишком большое их количество по всей площади стен, скорее всего, сильно испортит внешний вид помещения. Поэтому в современных квартирах розетки в большинстве случаев просто располагают по нескольку штук в одном месте. Это позволяет сохранить привлекательный внешний вид стен и сделать гнезда подключения менее заметными. Также такой способ монтажа делает в последующем более удобной и эксплуатацию розеток. Ведь чаще всего разного рода бытовые приборы располагаются в квартирах неподалеку друг от друга.

Какие сложности могут возникнуть при монтаже

Как можно было заметить, сама технология установки групп розеток предельно проста. Однако на практике при монтаже подобных элементов у мастеров обычно, к сожалению, возникают определенные сложности.

Расстояние между двумя подрозетниками в группе обычно равно всего 71 мм. Это, конечно же, не слишком много. Однако жесткости блокам близкое расположение элементов все же практически не придает. Группы, собранные из корпусов, обычно гнутся в разные стороны.

Из-за этого при монтаже в гнезда с раствором подрозетники начинают смещаться по отношению друг к другу. К тому же их бывает очень сложно установить на одном уровне с плоскостью стены. Чтобы группа розеток в последующем выглядела аккуратно и привлекательно, при монтаже опытные электрики советуют новичкам пользоваться специальным шаблоном. Изготовить такое приспособление своими руками можно буквально за несколько минут.

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.

Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

Какие лучше: модульные или многоместные подрозетники

Если у вас предусмотрена двойная розетка, можно купить подрозетники со специально предусмотренными «прихватами». Основное их отличительное свойство, это соединяемость между собой. После соединения они образуют собой единую неподвижную конструкцию. Вот таким нехитрым движением можно получить двойной подрозетник.

Мало две, ставите третью – получился тройной. Ставите еще один – получается четырехместный. Секционный принцип позволяет ставить столько, сколько хотите.

Марки и производители

Учитывая, что монтажные коробки — изделия более или менее стандартные, они изготавливаются по определённым нормам и требованиям. Незначительные отличия в некоторых характеристиках формирования размеров обусловлены лишь технологией и оборудованием производителя.

Некоторые из них заслужили наибольшее доверие благодаря широкому ассортименту и высокому качеству продукции. Среди таких компаний можно назвать Hegel и Legrand.

Это фирмы, специализирующиеся на изготовлении и продаже монтажных коробок для электрических розеток, а также различных комплектующих к ним: крышек, соединителей и так далее.

• Legrand известна с конца XIX века как французский поставщик фарфоровой посуды, до того времени, пока электричество не завоевало массы. Тогда владельцы переключились на другую сферу деятельности. Сначала из фарфора делали полупроводники, а затем расширили производство до других электротехнических изделий из прочих материалов.

Двухмодульный подрозетник для бетона Legrand

• Бренд Hegel — сравнительно молодой. Основание его датируется 2006-м годом. Однако за это время он успел себя зарекомендовать, как надёжный поставщик электротехнической продукции. Производство локализовано на территории России, однако сырьё высочайшего качества доставляется со всего мира.

Блок установочный от Hegel

Это лишь примеры зарекомендовавших себя производителей, как надежных поставщиков. Однако и цена на их продукцию также отличается высоким уровнем. Поэтому многие предпочитают отечественных производителей, обращая внимание лишь на целостность корпуса. С другой стороны, зачем платить больше за пластиковые подрозетники?

Электрические розетки с дополнительными возможностями

Электророзетки есть в каждом доме, офисе, на производстве. Есть они даже в хозпостройках и отдельно стоящих туалетах. И неудивительно, что производители стараются разнообразить ассортимент. Существуют очень даже интересные варианты.

С функциями контроля электропитания

При капитальном ремонте проводки или при прокладке новых сетей, линии прокладывают по современным требованиям — через автоматы защиты, с установкой на нужных линиях УЗО, стабилизаторов и т.д. Но есть множество жилищ, в которых проводке несколько десятков лет. Она вполне работоспособна, но из средств защиты и контроля есть только пара пробок или автоматов на вводе в дом/квартиру. Решить проблемы безопасности хотя бы для самых чувствительных и дорогостоящих устройств можно поставив электрическую розетку с контролем напряжения или УЗО.

Электрическая розетка со встроенным УЗО. Мощная бытовая техника должна включаться в выделенные линии, на которых должны стоять автоматы защиты и УЗО. Если их установить в щитке некуда, можно поставить электророзетку с УЗО. При появлении в линии или на подключенном устройстве тока утечки (возникает при пробое изоляции или если кто-то прикоснулся к оголенным проводам под напряжением), сработает защита и УЗО отключит питание.

С защитой от повышенного напряжения. В наших сетях часто наблюдаются скачки напряжения. Если нет общего или локального стабилизатора напряжения, а аппаратура в розетку будет включаться чувствительная к качеству электропитания и дорогая, можно установить розетку с защитой от перенапряжения. При превышении порогового напряжения (в разных моделях разный порог, но обычно это 275 В) питание отключается.

С повышенным удобством эксплуатации

«Продвинутые» модели электророзеток предоставляют дополнительные возможности, которые могут решить многие проблемы.

С таймером. Удобная вещь. Включаете какой-то прибор, выставляете время, через которое его надо отключить и все. В нужный момент специальный механизм разомкнет контакт и устройство отключится.

Самые простые розетки — с механическим таймером (на фото выше слева), но есть и с электронным. А электронный может быть еще и программируемым, в котором можно задать график включений и отключений.

С удлинителем. Мы часто сталкиваемся с необходимостью использования удлинителя. Можно использовать обычный, но есть розетки со встроенным удлинителем. Под них, конечно, нужна большая полость в стене, зато такой удлинитель вы никогда не потеряете, т.е. решается проблема хранения. В сложенном виде шнур намотан на спрятанный в стене барабан, розетка используется как обычно. Нужен удлинитель — просто потяните, не нужен — потяните немного на себя и провод смотается.

Кроме обычных удлинителей есть модели с удлинителем и тройником. Одна розетка остается на стене, две — перемещаются на шнуре. Тоже удобная штука.

С защитой от детей

Электрические розетки с защитой от детей есть двух типов. В одном отверстия, в которые вставляется вилка, закрыты защитными шторками, которые отодвигаются только если одновременно на обе шторки начинается давление. Причем надавить надо с определенным усилием, которое маленький ребенок просто не в состоянии развить. Электророзетка с защитными шторками стоит ненамного дороже обычной, но является надежной защитой от детей.

Второй тип электророзеток с защитой от детей — с поворотными шторками. Чтобы в такую розетку вставить вилку, надо штырями вилки поддеть шторки и провернуть их до определенного угла. Тогда откроются отверстия, в которых находятся контакты.

Конструктивные особенности

Электроника и электронные устройства все больше входят в наш быт. О системе «умный дом» слышали, наверное, уже все. Но вот что бывают электророзетки, которыми можно управлять с мобильного телефона знают, наверное, немногие. При помощи умной розетки можно, например, удаленно включать и выключать электрический камин на даче. Также можно отключить и утюг, если вы его ненароком оставили включенным уходя из дома.

Есть и другие, не столь экзотичные модели.

С USB портом (разъемом). У нас уже столько электронных устройств нуждающихся в подзарядке, что для них необходимо организовывать отдельные розеточные блоки или ставить USB-хабы. Еще вариант — поставить розетку с ЮСБ-портом/разъемом или несколькими. В одном корпусе их может быть от одного до четырех-пяти.

Совмещенные с выключателем. В одном корпусе могут быть установлены не только несколько розеток, но и выключатели. Так как высота установки выключателей в последнее время небольшая — на уровне опущенной руки (85-95 см от пола), розетки там вполне уместны. А еще через такие модели можно завести включение светильников. Например, настенных бра или ламп на прикроватных тумбочках. Удобно будет включать/выключать освещение, а еще будет куда подключить зарядное устройство.

С крышками. Есть еще розетки с защитными крышками. Их часто ставят на улице или в пыльном помещении, чтобы пыль и грязь не оседали на контактах. Чаще всего встречаются с подымающимися вверх крышками, которые приподнимаются, если надо включить прибор — крышка остается приподнятой пока не вытащите шнур. Сама крышка может быть прозрачной или нет.

Существуют поворотные модели, у которых крышка открываются вбок, как дверка (на рис. выше справа). И открывается она только для того, чтобы вставить вилку. Потом крышку можно закрыть, так как под шнур сделана специальная выемка. Такие «драконовские» меры нужны для мест с очень пыльным производством.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

• 0,5 м – до газовых труб, труб отопления и батареи;
• 10 см – до оконных и дверных проемов;
• 10 см – до угла помещения;
• 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

electric-tolk.ru

Документация

Документация /

Определение размеров стеновых панелей

Для корректного определения геометрии стеновой панели нужно определить размеры ниши, в которую будет производиться монтаж стеновой панели. Основные размеры необходимые для изготовления панели:

— длина ниши. По нижней кромке и с шагом 600 мм до верхней кромки, включая длину по верхней кромке. При отсутствии установленного кухонного гарнитура за нижнюю кромку считается длина поверхности на высоте 900 мм от пола

— высота ниши. По левой кромке и с шагом 600 мм до правой кромки, включая высоту по правой кромке.

Например: L1 = 2402 мм; L2 = 2404 мм; h2 = 561 мм; h3 = 562 мм; h4 = 560 мм; h5 = 563 мм; H5 = 563 мм (рис. 1). Для расчетов берутся наименьшие значения длины и высоты Lmin и Hmin. В данном случае L1 = 2402 и h4 = 560 мм.

При отсутствии установленного гарнитура высота определяется произвольно. Стандартная высота – 560 или 600 мм. В таком случае порядок монтажа следующий: сначала монтируется база, потом стеновая панель, после панели монтируются навесные шкафы с зазором 2 мм от верхнего края панели. Наилучший вариант — монтаж панели ПОСЛЕ установки кухонного гарнитура

Определение размеров и расположения выреза под розетку

Стандартный вырез. При стандартном размере розетки (D= 68 мм) делается вырез стандартного размера по одинарную, двойную, тройную розетку или блок на 4 розетки (рис. 2). В заявке указывается расстояние от центра выреза до края панели — по высоте (Н) и по ширине (L) с учетом необходимых допусков

Нестандартный вырез. В случае, если розетка имеет нестандартные размеры, рассчитываем размер выреза.  Для этого определяем размеры лицевой накладки (рис. 3) — длину (Lн) и высоту (Нн). Размеры выреза под розетку в стекле Lв и Нв (рис. 4) должны быть меньше размера лицевой накладки минимум на 4 мм меньше с каждой стороны. Т. е., если размер накладки 156 х 80 мм, то размер выреза 148 х 72 мм. Переверните розетку обратной стороной (рис. 5) и обратите внимание на размер и расположение закладных элементов. Размеры выреза должны быть не менее габаритных размеров закладной коробки (Lз и Нз) и выступающих частей крепежных элементов коробки (Lк и Нк). Только в этом случае розетка может быть установлена в сделанный вырез (рис. 6)

Линейные размеры панелей со сквозным крепежом

Для того, чтобы стеклянные панели вписались в требуемую нишу, необходимо вычитать из чистых линейных размеров поверхности (стены) следующие допуски:

— для изделия длиной до 1 метра  – длина = Lmin — 1 мм; длиной до 2х метров – Lmin — 2 мм;

для изделия длиной до 3х метров – длина = Lmin — 3 мм; длиной более 3х метров – Lmin — 5 мм

— если стеновая панель прилегает к плоскости, которая конечна, то дополнительный допуск составляет минус 2 мм (рис. 7)

— при отличии угла стены к полу более 5° дополнительный допуск на длину панели – длина изделия = Lmin — допуск — 1 мм

— по высоте стандартный допуск = Hmin — 2 мм

— если измерения по высоте отличаются более 3 мм, то допуск составляет минус (2 мм + разница измерения – 3 мм)

— при угловой стыковке панелей из длины панели Б дополнительно вычитается 6 мм (рис. 8) и 8-10 мм для GlassGuardPico

— стеновая панель всегда заводится за плинтус

— если нужно завести панель за нижние и верхние шкафы, это делается с помощью скрытого крепежа, который поставляется в комплекте (рис. 9)

Если столешница из искусственного камня, и плинтус прилегает к столешнице, из высоты панели нужно вычесть 10-15 мм, чтобы излишки клея не приклеили плинтус к панели. При наличии каменной столешницы не допускается установка панели над плинтусом, т. к. возможно образование зазора из-за кривизны плинтуса.

Решения по оформлению вытяжки для панелей со сквозным крепежом

1. Заказ стеновых панелей с выступом под вытяжку (рис. 10). Такая форма менее удобна при монтаже панели. После установки остаются заметные зазоры между выступом стеновой панели и боковинами верхних шкафов, если нет вырезов R10/90

2. Добор под вытяжку (рис. 11) Экономит деньги, но на небольшом кусочке будут размещены 2 верхних видимых крепления, а также горизонтальный стык между добором и основной панелью. Внимание! Невозможно гарантировать точное совпадение рисунка на этом стыке, поэтому лучше, чтобы рисунок в этом месте не имел четких линий или просто сделать добор однородным

3. Разбивка одной панели на 3 части (рис. 12) Экономит деньги, но появляются два дополнительных вертикальных стыка (при длинной панели это оптимальное разделение)

4. Заведение панели за шкафы — наиболее эстетичное решение. (рис. 13). Внимание! В этом случае шкафы не прилегают к стене, остаются щели равные толщине панели

Размеры выпуска под вытяжку

Если панель необходимо завести между верхними шкафами, ее форма предусматривает  выпуск под вытяжку. Для панелей GlassGuard и GlassGuardLux выпуск делается с двумя вырезами R 10/90 (рис. 14). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 4 мм (по 2 с каждой стороны), шкафы максимально близко прилегают к панели. Однако, вырезы R 10/90  не рекомендуется делать при транспортировке панели на дальние расстояния, особенно при общей длине панели более 2 метров. Для панелей Оптима вырез делается только со скруглениями (рис. 15). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 24 мм (по 12 с каждой стороны), остаются видимые зазоры между шкафами и панелью, но при меньшем допуске высок риск, что панель не встанет в нишу.

Технологические особенности и ограничения для панелей со сквозным крепежом

• минимальный диаметр отверстия на стеновой панели 8 мм, для стекла толщиной 10 мм мин. диаметр 10 мм (рис. 16)
• максимальный диаметр отверстия на 30 мм. Отверстия большего диаметра считаются технологическими вырезами
• минимальное расстояние между краями отверстий – 10 мм*
• минимальное расстояние от края стекла до края отверстия диаметром больше 10 мм – 50 мм*
• минимальный отступ от края панели до крепежного отверстия – 25 мм*
• минимальное расстояние от высверливаемого отверстия до внешней кромки выреза – 12 мм*
• минимальный радиус скруглений – 10 мм
• все углы притупляются 2мм*45°
• минимальное расстояние от края стекла до выреза равно половине ширины выреза, но не менее 50мм
• минимальное расстояние между вырезами равно половине ширины большего выреза, но не менее  50 мм
• минимальный размер стекла 210*300 мм
• максимальный размер изделия 3050*2500 мм
• минимальное соотношение сторон изделия 1:7. Например, допустимый размер 300*2100 мм, но не 200*3000 мм

* данные значения могут быть изменены в зависимости от сочетания вырезов на конкретной панели. Любые размеры, отличные от приведенных, выполняются по запросу

Для отверстий указывайте их размеры и расстояния от центра отверстия до края панели. Учитывайте технологические зазоры для установки готового изделия. Все размеры на утвержденном Вами чертеже являются окончательными.

Коробки-стаканы под розетки монтируются в стену после прихода стеновых панелей с использованием их в качестве шаблона разметки мест установки

Монтаж панелей со сквозным крепежом

1) Проверьте соответствие комплектность поставляемого крепежа спецификации изделия

2) При наличии электрических розеток, выключателей и прочих элементов – снимите с них декоративную накладку в случае, если эти элементы будут крепиться поверх установленной панели.

3) Не снимая с тыльной стороны изделия транспортировочной стрейч-пленки, приложите изделие к поверхности, на которую будет осуществлен монтаж. При этом не допускается скольжение изделия по поверхности. Разметьте все отверстия

4) Уберите панель и просверлите отверстия диаметром, соответствующим назначению. Для держателя, поставляемого в комплекте, необходимо отверстие диаметром 6 мм, перпендикулярно стене на глубину 55-60 мм

5) Вставьте в отверстие  для крепежа универсальный дюбель и закладные элементы для прочих отверстий

6) Приставьте к стене панель с удаленной транспортировочной стрейч-пленкой

7) Вставьте в крепежные отверстия ответную резьбовую часть с пластиковым уплотнителем

8) Закрепите ответную часть к стене, используя крепежный шуруп

9) Не отпуская панель, закрепите декоративные заглушки, которые окончательно зафиксируют панель

10) Закрепите снятые ранее накладки на розетки и выключатели

При оформлении заказа панелей со сквозным крепежом необходимо указать

1. При составлении заявки для верного расположения отверстий под крепеж важно указать:

— высоту плинтуса

— наличие и расположение в стене электрического кабеля (уточнять у клиентов), чтобы при монтаже в него не попасть

— наличие угловой стыковки — внутренней и/или внешней

2. Для удобства монтажа применимо следующее расположение крепежных отверстий:

— расстояние до центра отверстий от верхней кромки – 25 мм, если есть навесные шкафы, то 70 мм

— расстояние до центра отверстий от нижней кромки – высота плинтуса + 25 мм при расположении крепежей над плинтусом

— расстояние до центра отверстий при прилегании панели к стене или угловой стыковке – 70 мм от кромки, прилегающей к стене или стыкующейся с угловой панелью

— расстояние до центра отверстий при стыковке панелей по плоскости — 25 мм

— если в заявке не указано иное, то по умолчанию расположение крепежных отверстий 70х70 мм от краев панели

— максимальное расстояние между крепежами 1250 мм (т. е. на панель 2500х600 мм необходимо 6 крепежей) Если необходимо иное расположение, это нужно указать в заявке.

3. Панель может заводиться за вытяжку, при этом необходимо указать все отверстия для крепежа вытяжки. Однако, мы не рекомендуем заводить панель под вытяжку ввиду сложности при замере и монтаже

расположение, высота от столешницы, как установить, ошибки монтажа

Какой должна быть современная кухня для хозяйки? Эргономика рабочего пространства, стилевая концепция интерьера, цветовое исполнение, механизмы подвижных частей, фактура материалов — все это определяет комфорт нахождения людей в помещении. Дизайнеры совершенствуют свои навыки в проектировании кухонных интерьеров с использованием последних технических новинок и мировых трендов, чтобы поражать воображение покупателей.

Какой бы не был дизайн-проект кухни, а обойтись без электроточек невозможно. Наличие 220V требуют: чайники, кофемашины, микроволновки и электроприборы, которые питаются от сети или периодически нуждаются в зарядке аккумулятора: телефонов и планшетов.

Чтобы определить необходимое количество розеток для кухни, нужно посчитать количество потребителей и прибавить запас в несколько дополнительных разъемов 220V.

Кухонную бытовую технику разделяют на стационарную и нестационарную. Стационарной считается техника с постоянным местом стоянки, например, плита, холодильник, микроволновка или чайник – кухонные помощники, которые используются каждый день.

Нестационарная техника – это используемая периодически, а большую часть времени хранящаяся в шкафу, к примеру, кухонный комбайн или мясорубка.

ВАЖНО! На кухонной столешнице постоянно располагаются: чайник, кофеварка, тостер и мультиварка (выбраны для примера) – для каждого из них нужна отдельная розетка, а для временно используемых приборов достаточно одной или двух дополнительных электроточек, вряд ли кто-то одновременно будет пользоваться блендером, мясорубкой, электрошашлычницей и фритюром.

Расположение розеток на фартуке

Разъем питания в рабочей зоне кухни нужен для бытовых приборов, которые стоят на столешнице. Не нужно забывать выключатели, которые активируют декоративную подсветку или измельчитель мусора. О проводке для этих потребителей лучше позаботиться заранее.

• Удобнее всего размещать розетки на кухонном фартуке группами по 2-3 штуки;
• Если кухня большая: Г-образная или П-образная – правильно будет расположить бытовую технику с разделением по типу, например, чайник рядом с кофеваркой, а мультиварку рядом с йогуртницей;
• От плиты и мойки нужно отступить 200мм, так как пользоватся электроточкой будет не удобно: у мойки мешает кран, а над варочной поверхностью декоративная рамка быстро загрязняется или обугливается;
• Лучше сделать два блока по два гнезда в разных концах кухни, чем единый блок на четыре.

ВАЖНО! Если планируется установить непрозрачную стеновую панель, то на стадии замеров можно попросить мастера добавить или убавить количество розеток. От существующих гнёзд штробится стена и протягивается провод до новой электроточки. При установке кухонного фартука лишние подрозетники закрываются, а следы протяжки кабеля прячутся под стеновой панелью.

Высота розеток на фартуке для кухни

Расстояние от чистового пола до рабочей поверхности находится в диапазоне между 850-950мм в зависимости от роста пользователя. Разъем 220V нельзя располагать вплотную к столешнице, пользоваться им будет не удобно и это может привести к попаданию воды внутрь. Не следует забывать про кухонный плинтус – для его установки нужно оставить расстояние, обычно от 15 до 30мм. Ошибкой будет монтировать розеточную рамку вплотную к бортику для кухни – выглядит это не эстетично и доставляет сложности при уборке.

Оптимальная высота розеток на кухонном фартуке 950-1050мм от чистового пола до центра электроточки или на расстоянии 100мм от столешницы.

ВАЖНО! Кухонные салоны, специализирующиеся на продаже корпусной мебели на заказ, предоставляют подробный план расположения всех ключевых элементов кухни, в том числе и рекомендации по расстановке электроприборов.

Размеры отверстия под розетки в фартуке

Стандартные размеры отверстий в фартуке из стекла (для пластиковых и МДФ фартуков размеры аналогичны):

одинарная электроточка – 70х70мм

блок из двух (2х) – 140х68мм

блок из трех (3х) – 210х68мм

блок из четырех (4х) – 280х68мм

блок из пяти (5х) – 350х68мм

Встречаются нестандартные гнёзда или другие электроприборы, встраиваемые в розеточные подстаканники: регуляторы теплого пола или блоки управления кондиционером, которые имеют бОльшие размеры и для их успешного монтажа делается точный замер по месту. Сюда же относятся вилки на 380V для электроплит старого образца.

Отверстие под розетку в фартуке из стекла можно вырезать на специальном оборудовании до закалки. Любая попытка сделать отверстие в готовом изделии приведет к взрыву изделия, и оно распадется на маленькие осколки.

На производстве используется ЧПУ для раскроя листового стекла, что позволяет точно сделать отверстия и вырезы на кухонном фартуке и успешно его смонтировать. Нанесение декоративных покрытий: покраски или УФ-печати — производится уже после обработки и закаливания стекла.

Розетки в кухонном фартуке из пластика или МДФ вырезаются при монтаже на объекте. Можно перенести координаты электроточки с помощью рулетки или использовать шаблон и лазерный уровень. Отверстие легко сверлится насадкой для дрели или перфоратора диаметром 68мм (D=68). Последующая сборка производится так же как и у стеклянных стеновых панелей.

ВАЖНО! У опытных мастеров может возникнуть вопрос: почему размер отверстия под розетку в стеклянном фартуке 68мм, а не 70? Все просто: стандартный разъем питания имеет монтажную планку 70мм и, если в стекле сделать вырез такого же размера, электроточка будет проваливаться внутрь, что помешает корректной установке.

Как установить розетку на фартук?

Разъемы питания собираются поверх фартука в предварительно вырезанные отверстия. Не нужно беспокоиться, что будет виден край выреза. У каждой встроенной электроточки есть декоративная рамка, которая с запасом закрывает отверстие под нее. Для розеточных блоков на 2, 3, 4 или 5 разъемов есть декоративные наладки, которые устанавливаются уже после сборки внутренней части.

От правильного монтажа розеток на стеклянный фартук зависит безопасность эксплуатации. Для этого нужно: правильно подключить провода, соблюдая полярность: заземление, фаза и ноль — и закрепить электроточку в подрозетнике саморезами и распорными лапками, при этом не допускается использовать деревянные подкладки, колышки или штапики.

ВАЖНО! Розеточные стаканы подбирают под тип стены — подрозетники для бетона не будут надежно держаться в гипсокартонной стене.

Накладная розетка на фартуке

Встречаются такие ситуации, когда на кухне установлена накладная розетка и переделывать на встроенную нет ни желания, ни времени. Для монтажа такой конструкции достаточно замерить координаты расположения провода и отверстий для крепежа.

При сборке накладной розетки провод продергивается через отверстия в фартуке, а розеточный блок фиксируется на стене саморезами. Такой способ так же позволяет изменить местоположение разъемов питания на более удобный для хозяйки.

ВАЖНО! Если у вас установлена стеновая панель и необходимо добавить разъем 220V в рабочую зону, оптимальное решение – удлинитель, который хорошо приклеивается к стеклу на двухсторонний скотч. Останется только аккуратно уложить провод в плинтусе или кабель-канале.

Типовые ошибки и как их избежать

При расположении розеток на фартуке из стекла встречаются следующие ошибки:

Подрозетники не закреплены в стене => надежно закрепить при помощи алебастра или клея

Розеточные стаканы установлены не по уровню => разобрать и установить по уровню

Отверстия смещены относительно подрозетников => пробурить новые отверстия в стене, если невозможно, изготовить новую панель с правильными вырезами

После сборки выбивает автомат или нет тока => проверить правильность подключения, чтобы избежать ошибок рекомендовано фотографировать провода в гнезде

Слишком низко расположены электроточки => переносить, если это невозможно, то использовать удлинитель

Нет разъемов питания для бытовых приборов снизу: плита, посудомойка и т. д. => протянуть удлинитель с соответствующим сечением провода

Вместо единого тройного блока используется одинарный + двойной разъем => эстетичнее выглядит единый блок на три гнезда

Малое число розеток ведёт к использованию тройников, что небезопасно => планировать количество разъемов с запасом

Отверстие в фартуке большего или меньшего размера => сделать вырез рекомендованного размера (см. здесь)

ВАЖНО! На стадии замеров стеклянной панели следует обсудить и согласовать все вырезы и отверстия – по месту добавить отверстие под розетку на скинали будет нельзя.

Розетки портят вид фартука?

Не все готовы жертвовать красотой ради удобства. Для некоторых заказчиков неприемлемо, чтобы розетки портили вид фартука, особенно это касается фотопечати. Вырез под электроточку закроет важный элемент рисунка, а вилки, торчащие из стены, еще больше усугубят картину.

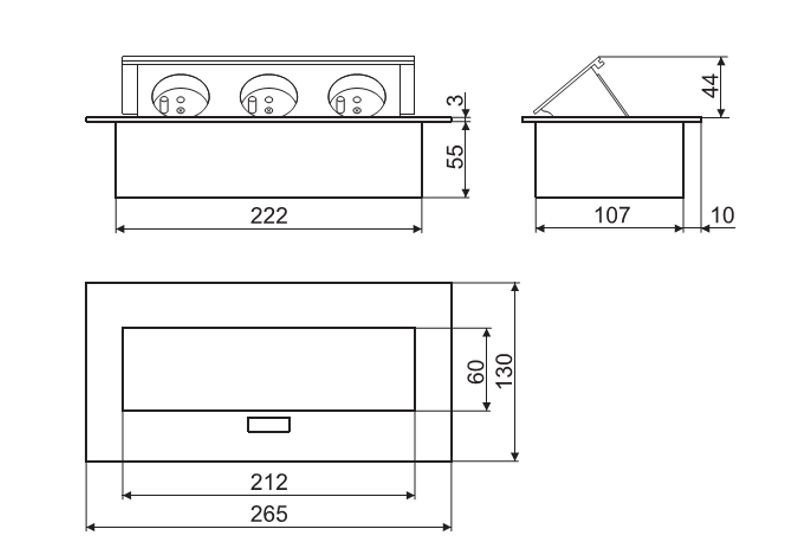

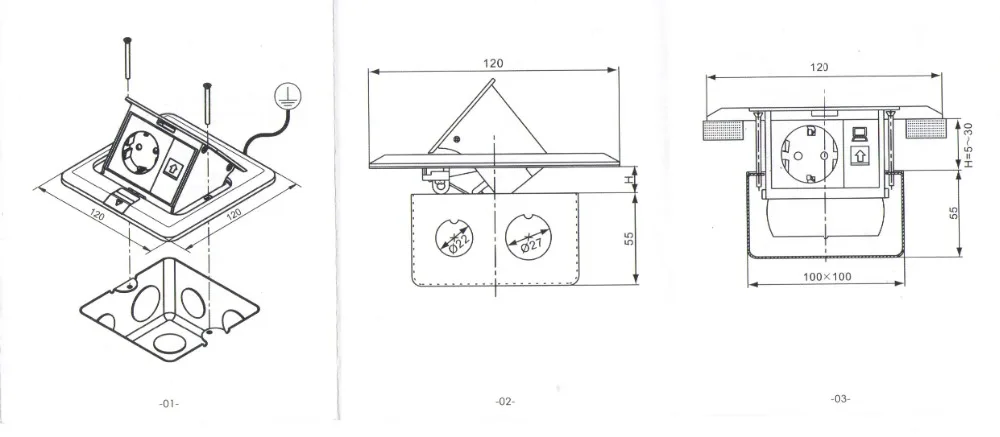

В магазинах электрики огромный выбор скрытых розеток для кухни. Ассортимент включает в себя выдвижные розеточные блоки для столешницы и шкафов разных форм, размеров и количестве возможных потребителей. Для их монтажа сверлится отверстие в столешнице или стенке навесного шкафа, и подключается провод нужного сечения.

ВАЖНО! Прежде чем делать вырез, убедитесь, что выдвижной блок в сложенном состоянии не будет мешать использованию шкафов.

Выводы

Розетки на кухонном фартуке из стекла – необходимая вещь в арсенале любой современной хозяйки. Главное, ответственно подойти к делу и учесть возможные ошибки. Очень важен этап планирования еще на стадии начала ремонта, тогда все работы пойдут как по маслу.

Вас волнует вопрос: как установить розетки на стеклянный фартук? Студия интерьерного стекла ИнтерГласс в Екатеринбурге в этом поможет. Наши мастера замерят и установят стеновые панели из закаленного стекла со всеми необходимыми вырезами.

Примеры вырезов под розетки в стекле

диаметр, глубина и другие параметры изделий для скрытого монтажа © Геостарт

Рубрика: Электроприборы и освещение

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

• полнотелые стены;
• гипсокартонные перегородки;
• плинтуса.

Важно! Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

автор Нечаев Арсений

Размер двойной розетки: Размеры двойных розеток —

Содержание

Размер розетки с рамкой

Довольно часто, на этапе проектирования или монтажа электропроводки, необходимо заранее знать размер розетки с рамкой, например, для выбора оптимального места её расположения.

Сложность заключается в том, что зачастую, в зависимости от производителя и модели, внешние габаритные размеры розеток могут значительно различаться. И обычно, до конца ремонта, вы сами не знаете конкретную модель, которая будет установлена, а идёте выбирать розетки и выключатели уже перед самым монтажом.

Сразу хочу отметить, что основные размеры встраиваемой розетки, её видимой части, формируются за счет рамки. Более наглядно, это показано на изображении ниже. Такая рамка универсальна и подходит ко всем компонентам этой серии электроустановочного оборудования — для выключателей, переключателей, диммеров и конечно же розеток.

Каждое свободное место у такой рамки, называют постом, так, например, рамка на две розетки называется двухпостовая и т.д.

Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования — это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке — высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena — это тот необходимый средний показатель, на который можно всегда ориентироваться.

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Универсальная формула расчета ширины рамок для электрических розеток

Ширина многопостовой рамки = Ширина одинарной + (Количество розеток-1)*71

Допустим, нам нужно узнать размер четырехпостовой рамки для розеток Schneider Electric Sedna, расчет получается следующий:

Ширина 3х постовой рамки = 80мм+(2-1)*71=151мм

Получается, что размер трех постовой рамки Schneider Electric Sedna 82мм х 151мм х 7мм

Итак, если вы точно не знаете какие у вас будут розетки, ориентируйтесь на размер 82мм на 82мм, как у серии Legrand Valena для одинарной рамки, ширину же многопостовой рамки, всегда можно расчитать по формуле.

Если же вы не нашли информацию в сети по интересующму вас размеру розеток с рамкой конкретноей модели, пишите мне в комментариях к статье и я обязательно постараюсь перативно помочь. Кроме того, задавайте вопросы, оставляйте ваше мнения, поправки!

диаметр, глубина, расстояние между центрами

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

ОГЛАВЛЕНИЕ

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень,
• Карандаш, кисточка/пульверизатор, маленький шпатель,
• Зубило,
• Молоток,
• Дрель с круглой насадкой, имеющая диаметр 68 мм,
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1. Выключаем свет в щитке.
2. Проверяем отсутствие напряжения включением лампочки.
3. Снимаем крышку, выкручиваем розетку.
4. Отсоединяем провода.
5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Вывод

Самостоятельный монтаж подрозетника возможен, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

характеристики сдвоенной электрической розетки, подключение с заземлением или без

Для максимального комфорта и красоты наружных стен, стоит использовать двойные розетки. Для подключения нескольких электронных приборов в комнате.

Двойная розетка: комфорт и красота в доме

В помещении, где предстоит подключение сразу же нескольких электронных приборов, катастрофически не хватает розеток. Чтобы решить проблему, устанавливают двойную розетку.

Во-первых, это практично, а во-вторых –это более привлекательный вариант, чем подключение фильтра и других устройств. С каждым годом изделие совершенствуется и разрабатываются новые варианты с применением инноваций. Поэтому современный рынок предлагает большое разнообразие моделей, от чего и зависит вариант подключения приборов.

Когда целесообразно применять?

Когда предстоит подключение нескольких приборов, целесообразнее использовать двойную розетку. Выглядит такая лучше, чем две одинарных. Но стоит учитывать, что при подключении двух электроприборов стоит делить мощность электротока на два. Выбор в пользу двойной розетки – практичное решение, которое создаст максимальный комфорт, не навредив дизайну помещения.

Разновидности

Розетки классифицируются в зависимости от особенностей конструкции:

1. Закрытые и открытые модели. Первые рекомендуется использовать в комнатах для детей. Вторые же классические розетки без закрывающих шторок.
2. Варианты с заземлением или без него. В первом случае владелец дома обеспечит защиту от перепадов напряжения. Приборы будут в целости и сохранности.
3. Накладные и скрытые изделия. Первые устанавливаются взамен существующих розеток, а вторые монтируются во время ремонта, предусматривается их расположение еще при создании проекта.
4. Встречаются и запрограммированные модели, полярные или стандартные. Запрограммированные устройства включаются и отключаются согласно установленному таймеру. Но чем проще конструкция, чем меньше функционала, тем проще их установка. Выбор модели напрямую зависит от того будет ли монтаж производится своими усилиями или с помощью мастера.

Каждый тип со своей маркировкой, что позволяет подобрать подходящий вариант. Например, «А» указывает, что прибор американского производства, а вот «В» подтверждает наличие заземляющего контакта. Корпус каждой розетки выполнен из прочного термического пластика. С декоративной точки зрения используются вставки, изделия выполняются в разных цветах.

Накладная 2 х местная с заземлением

На корпус такой модели выводятся контакты, которые необходимы для защиты электроприборов. Защищает такая розетка и человека от возможного пробивания тока, который может случайно оказаться на пластиковом корпусе.

Для монтажа такой розетки не нужен дополнительный ремонт в квартире, она устанавливается взамен любой обычной модели.

Проходная сдвоенная с крышкой

Условия эксплуатации прибора тоже определяют его выбор. Корпус устройства с закрывающейся крышкой, что позволяет защитить контакты от влаги. Маркируется такое изделие IP-44. Если же розетка будет использоваться на улице, стоит обратить внимание на изделие с маркировкой P-55. Прочный корпус защищает от влаги и пыли.

Внутренней установки

Внутренняя установка требует планирования размещения устройства еще во время ремонтных работ. В таких вариантах отверстия скрыты за шторками, которые в момент подключения сдвигаются в сторону. Такие розетки заземлены, ведь в помещении могут находиться детки. Только при одновременном нажатии срабатывают шторки. Даже если просунуть в розетку инородный предмет, она не сработает, потому опасности совсем не несет. Поэтому модели закрытого плана настолько популярны среди разновидностей двойных розеток.

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

Чтобы установить прибор понадобится:

• крестовидная и плоская отвёртка;
• инструмент для чистки оплетки;
• изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

1. Ослабьте клеммы, которые предназначены для фиксации проводов.
2. После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться  удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

1. Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
2. Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
3. Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы. Розетка ставится на место бывшей.
4. Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
5. При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
6. Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.

Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Полезное видео

Размеры розетки и общая система стандартов для электроустановочных устройств

Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.

Размеры розеток различных производителей могут существенно различаться

• 1 Общие характеристики и размеры розетки по стандарту
  • 1.1 Типовые размеры утопленных в стену розеток
  • 1.2 Технические характеристики розеток: стандарт напряжения в сети
  • 1.3 Размеры стандартных розеток штепсельного типа
• 2 Универсальная фурнитура: размеры рамок и розеток
  • 2.1 Размерная сетка и особенности розеток Легранд
  • 2.2 Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger
  • 2.3 Стандартные рамки для розеток и формула для вычисления размеров
• 3 Евро- и отечественные стандарты размещения розеток и выключателей
  • 3.1 Различия между отечественными моделями и розетками европейского стандарта
  • 3.2 Размеры стаканов под розетку и правила их размещения в комнатах
  • 3. 3 Стандарты размещения монтажных коробок для розеток в помещении

Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

• встроенными;
• накладными;
• переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом. Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

• пластика;
• карболита;
• керамики;
• резины (каучук).

Размеры накладной розетки с заземлением

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:

Длина, мм	Ширина, мм	Глубина, мм
65	65	11
71	71	30
75	75	35
80	80	38
161	82	40
244	84	41
295	85	50
366	86	55



Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:

Элемент конструкции	Длина (высота), мм	Ширина, мм	Толщина, мм
Основание рабочей части	71	71	30,7
Защитная рамка на розетке	122	81	21,6



Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно!Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

Розетки, применяемые в быту, рассчитаны на напряжение 220В

Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника. В домашних условиях могут использоваться и более мощные потребители. К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.

Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.

В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.

Круглая розетка с заземлением в оригинальном деревянном корпусе

Размеры стандартных розеток штепсельного типа

В бытовых условиях используются штепсельные розетки. Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.

Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.

Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):

Наименование	Длина, мм	Ширина, мм	Толщина, мм
Размеры утопленных розеток
РС6-252	80	80	34
РС6-122	81	81	43
2РС6-071 (двойная)	94	80	51
Размеры накладных розеток
РА6-252	60	60	37
РА6-123	60	60	37
2РА6-072 (двойная)	98	60	37
2РА36-043 (двойная)	98	60	37
2РА6-119 (двойная)	98	60	37
РА16-251 (двойная, боковое заземление)	60	60	48
РА16-117 (двойная, боковое заземление)	60	60	48



Обратите внимание!Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим). Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).

Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается. От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

• суппорт;
• механизм;
• рамка;
• лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Высота, мм	Ширина, мм	Глубина, мм
75	75	11
161	82	11
244	82	11
295	84	11
366	86	11



Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.

Размерные параметры одинарных розеток Legrand (популярные серии):

Название серии	Высота, мм	Ширина, мм	Глубина, мм
Аллюр	75	75	11
Валена	82	82	11
Селян	84	161	11
Лайф	86	114	11



В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.

Обратите внимание!В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.

Размеры розеток и рамок производителя Legrand

В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.

Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.

Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.

Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.

Оригинальная продукция бренда Schneider Electric

Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.

Стандартные рамки для розеток и формула для вычисления размеров

Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.

Стандартные габариты блочных розеток Велена (с рамками):

Количество розеток в рамке, шт.	Высота, мм	Ширина, мм	Глубина, мм
2	82	153	11
3	82	224	11
4	82	295	11
5	82	366	11



Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:

Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки

При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.

Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.

Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.

Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

Типовые размеры монтажных коробок:

Диаметр, мм	Высота, мм	Глубина, мм
50	116	40
60	116	45
65	116	68
68	116	70
70	116	80



Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

1. Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
2. К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
3. Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
4. Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
5. Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Стандарты размещения монтажных коробок для розеток в помещении

По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.

Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов

Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение. Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола. Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.

Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.

ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.

В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.

Влагозащищенная розетка с крышкой для ванной комнаты

В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.

При установке розеток особое значение нужно уделить комфорту и безопасности. А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.

• Какие межкомнатные двери стали популярнее в 2020 году?
• Защитите ваш дом от молнии: разрядники и как их правильно выбрать и поставить

Двойная розетка — 85 фото, схема подключения и инструкция по установке

Комфорт и уют в доме – дело непростое. Сейчас чаще всего стараются его создать при помощи различных электроприборов. Именно поэтому свободных розеток в последнее время стало катастрофически не хватать в стандартных квартирах и частных домах. Справиться с подобным положением дел позволяет замена старых вариантов на более современные и совершенные образцы.

Универсальность

Сейчас почти повсеместно появляются розетки на два-три посадочных места. Это заметно лучше, чем одинарные образцы, куда ещё потом нужно вставлять тройники. Они надежные, качественные и просто удобные. При этом не надо существенно менять электрическую разводку, что снижает ваши траты в итоге. Производители сейчас на рынок выпустили закрытые и открытые варианты. От вас лишь требуется правильно выбрать накладную двойную розетку.

Чаще всего ситуация обстоит следующим образом. К вам пришли друзья погостить. Всем им нужно срочно зарядить свои планшеты, сотовые телефоны и ноутбуки. Количество разъемов надо существенное. На всех сразу не угодишь с одинарными розетками. Именно поэтому специалисты рекомендуют везде ставить розетку двойную внутреннюю.

Установка

Правильное подключение двойных розеток не таит в себе никаких особенных трудностей. Сразу отметим, что это не установка двух розеток рядом. Всё это выглядит не слишком красиво. Да и на стене дополнительную нишу придется делать.

Розетка с двумя выходами выполнена в виде такого моноблока. Она легко ставится на место, где раньше стоял вариант с одним выходом. Иногда всё же приходится слегка отклеить обои и перекрасить чуть стен возле места проведения работ, но это не так затруднительно на самом деле.

Демонтаж

Замена одиночных типов считается мелким ремонтом. Сейчас уже можно легко подключить двойной тип с использованием устаревшего подрозетника. Если его менять, то остается достаточное место для новых образцов. Это избавит вас от мороки с прокладкой новой проводки, да и интерьер никак не повредится. Возможно, придется прибегнуть к косметическому ремонту, но это никогда не было критичным условием для кого-то.

Всегда изначально заботьтесь о безопасности. Отключите питание в щитке. Проверьте, чтобы не было напряжения на розетке. Применяйте только отвертку с индикатором.

Самостоятельно вы можете быстро демонтировать старую версию. Открутите все крепежные элементы, снимите крышку, отсоедините провода и открутите лапки крепежа. Также проделайте с розеткой, которую собираетесь устанавливать.

Новая розетка

Сначала ставится стандартный подрозетник. Он всегда является залогом надежно зафиксированной розетки. Его часто прихватывают ещё и алебастром или шпаклевкой, чтобы увеличить прочность сцепления со стеной. Потом подключают все кабеля. Внешняя изоляция снимается ножом с пяткой.

Не надо оставлять слишком большой запас провода. Они не к чему здесь. Только помешает при установке всего механизма. Запас не должен превышать 10 сантиметров. Если провода были коротки, то их можно наращивать. После чего зачистите изоляцию с токопроводящих жил.

Двойные розетки с крышкой ни чем не отличаются от других версий. Лишь внешне выглядят более эстетично. Здесь провода подключаются по абсолютно такой же схеме. Провод фазы всегда коричневый, ноль – синий, заземляющий – зелено-желтый.

Откручиваем винтики и устанавливаем по местам все проводки, потом хорошо всё затягиваем. На какую именно клемму устанавливать фазу или ноль безразлично.

Самое главное, чтобы они не подключались к одному и тому же контакту. Может в таком случае произойти замыкание. Заземление крепится к центровому контакту, который расположен на скобе. Рядом можно заметить знак заземления.

Завершающий этап

На фото двойных розеток не видно никаких торчащих проводов. Они все аккуратненько вложены внутрь. Под лапками крепления не должно находиться ничего лишнего. Иначе может повредиться вся изоляционная система. Сгибайте проводки обычной «гармошкой». Укладка производится просто идеально в таком случае.

Потом её медленно заглубляете вовнутрь. Все фиксируется при помощи саморезов или лапок крепежа. При помощи уровня можно всегда выбрать оптимальное место. Её вспомогательная часть после этого присоединяется к установочной коробке.

В завершении обязательно ставятся все декоративные элементы. Розетка должна лечь на стену вплотную, чтобы не было никаких зазоров со всех сторон.

Никогда не забывайте, что хоть это и двойная розетка, но нагрузка на ней не превышает стандартных 16 Ампер. Нагрузка не может быть увеличена 2 два раза после подключения. При включении самых разных электроприборов стоит помнить эти данные.

Две одинарные розетки рядом ставятся в том случае, если нет лишнего пространства при работе евростандартом. Внимательно изучите вопрос, чтобы потом самостоятельно все проделать.

Фото двойной розетки

Также рекомендуем посетить:

Виды электрических розеток — подробный обзор

Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.

Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа

По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

Встроенные розетки

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.



Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Розетки специального назначения

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

• 0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
• 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
• 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
• 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
• 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
• 5 – свидетельствует о частичной защите от пыли;
• 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

• 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
• 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
• 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
• 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
• 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
• 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
• 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
• 8 – разрешено погружение на значительную глубину;
• 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

• 1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
• 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
• 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
• 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
• 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
• 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
• 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
• 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

5 правил как установить розетку в подрозетник

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

• отвертка крестовая

• мини уровень

• пассатижи

Также могут понадобиться:

• гильзы ГМЛ

• термотрубка

• пресс клещи

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

• удобства монтажа

• глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

• категорически нельзя

• можно в отдельных случаях

• можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

• желто-зеленый провод – земля

• синий или бело-синий – ноль

• разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Статьи по теме

Размеры сокетов

в порядке от наименьшего к наибольшему (с диаграммами переходов)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Можно подумать, что список размеров сокетов по порядку довольно прост. Что ж, есть кое-что еще. Наряду с двумя разными стандартами измерения (метрическим и SAE) вы также должны учитывать, какой размер диска вы используете.

Независимо от того, приобрели ли вы свой первый набор сокетов, хотите узнать, каких размеров вам не хватает в органайзере сокетов, или просто нуждаетесь в быстрой справке, чтобы узнать, преобразуется ли метрический размер в SAE, посмотрите таблицы ниже, чтобы увидеть все размеры розеток от самых маленьких до самых больших.

Примечание: Ни один набор розеток не будет включать все размеры, перечисленные ниже, и они вам никогда не понадобятся. Могут быть доступны и другие размеры, но они, вероятно, слишком малы, чтобы включать их.

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить диаграммы в формате PDF.

Таблица размеров метрических головок

60 мм 9 0024

39

39 90

9020 7

Привод 1/4 «	Привод 3/8″	Привод 1/2 «	3/4″ Привод	Привод 1 «
4 мм	5. 5 мм	8 мм	19 мм	36 мм
4,5 мм	6 мм	9 мм	20 мм	38 мм
5 мм	7 мм	10 мм	21 мм	41 мм
21 мм	41 мм
мм	8 мм	11 мм	22 мм	46 мм
6 мм	9 мм	12 мм	23 мм	50 мм
7 мм	10 мм	13 мм	24 мм	54 мм	8 мм	11 мм	14 мм	25 мм	55 мм
9 мм	12 мм	15 мм	26 мм	58 мм
10 мм	13 мм	16 мм	27 мм
11 мм	14 мм	17 мм	28 мм	63 мм
12 мм	15 мм	18 мм	29 мм	65 мм
13 мм	16 мм	19 мм	30 мм	67 мм
14 мм	17 мм	20 мм	31 мм
15 мм	18 мм	21 мм	32 мм	71 мм
	19 мм	22 мм	33 мм	75 мм
	20 мм	23 мм	34 мм	77 мм	23 мм	34 мм	77 мм	21 мм	24 мм	35 мм	80 мм
	22 мм	25 мм	36 мм
		26 мм	38 мм
		27 мм		27 мм		28 мм	41 мм
	30 мм	42 мм

Таблица размеров гнезд SAE

Привод 1/4 «	Привод 3/8″	Привод 1/2 «	3/4″ Привод	1 «Привод
5/32″	1/4 «	3/8″	7/8 «	1-5 / 8″
3/16 «	5 / 16 «	7/16″	15/16 «	1-11 / 16″
7/32 «	3/8″	1/2 «	1″	1 -3/4 «
1/4″	7/16 «	9/16″	1-1 / 16 «	1-13 / 16″
9/32 «	1/2 «	19/32″	1-1 / 8 «	1-7 / 8″
5/16 «	9/16″	5/8 «	1 -3/16 «	2″
11/32 «	5/8″	21/32 «	1-1 / 4 «	2-1 / 8″
3/8 «	11/16″	11/16 «	1-5 / 16″	2-3 ​​/ 16 «
7/16 «	3/4″	3/4 «	1-3 / 8″	2-1 / 4 «
1/2″	13/16 «	25 / 32 «	1-7 / 16″	2-3 ​​/ 8 «
9/16″	7/8 «	13/16″	1-1 / 2 «	2 -1/2 «
	15/16″	7/8 «	1-5 / 8″	2-5 / 8 «
	1″	15/16 «	1-11 / 16 «	2-3 ​​/ 4″
		1 «	1-3 / 4″	2-15 / 16 «
		1-1 / 16 «	1-13 / 16″	3 «
		1-1 / 8″	1-7 / 8 «	3-1 / 8″
		1-3 / 16 «	2″
		1-1 / 4 «	2-1 / 8″
		1-1 / 2 «	2-3 ​​/ 16″
			2 -1/4 «

Таблица преобразования SAE в метрическую систему

Когда-нибудь сталкивались с гайкой или болтом, где вам нужны два гаечных ключа одинакового размера? Не можете найти стандартный гаечный ключ или головку определенного размера и хотите узнать, какой метрический эквивалент (или наоборот)? Эта диаграмма поможет.

0,256

Размер SAE	Метрический размер	Дюймы Десятичный
5/32 «		0,156	5/32 дюйма и 4 мм достаточно близко
	4 мм	0,157
	4,5 мм	0,177
3/16 «		0,188
	5 мм	0,197
	5.5 мм	0,216
7/32 «		0,219
	6 мм	0,236
1/4″		0,250
	6,5 мм
	7 мм	0,276
9/32 «		0,281
5/16″		0,313	5/16 «и 8 мм закрыть достаточно
	8 мм	0. 315
11/32 «		0,344
	9 мм	0,354
3/8″		0,375
	10 мм	0,394
13/32 «		0,406
	11 мм	0,433	7/16″ и 11 мм достаточно близко
7/16 «		0.438
15/32 «		0,469	15/32″ и 12 мм достаточно близко
	12 мм	0,472
1/2 «		0,500
	13 мм	0,512
17/32 «		0,531
	14 мм	0,551
9/16″		0.563
	15 мм	0,591	19/32 «и 15 мм достаточно близко
19/32″		0,594
5/8 «		0,625	5/8 дюйма и 16 мм достаточно близко
	16 мм	0,630
21/32 дюйма		0,656
	17 мм	0. 669
11/16 «		0,688
	18 мм	0,709
23/32″		0,719
	19 мм	3/4 «и 19 мм достаточно близко
3/4″			0,750
25/32 «		0,781
	20 мм	0.787
13/16 «		0,813
	21 мм	0,827
27/32″		0,844
	22 мм	0,86635
7/8 «		0,875
	23 мм	0,906	29/32 дюйма и 23 мм достаточно близко
29/32″		0.906
15/16 «		0,938
	24 мм	0,945
1″		1. 000

См. Также: Размеры патрона лампы / Таблицы)

Размеры привода

Размер привода храповика (также известного как торцевой ключ) — это небольшой квадратный соединительный элемент на конце храповика. В этот фитинг можно установить розетки одинакового размера. В магазинах и домашних гаражах используются храповики трех размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для всех целей дома. Он позволяет приложить довольно небольшой крутящий момент, но при этом умещается в местах, недоступных для привода 1/2 дюйма.

Как правило, вы хотите использовать гнезда от 12 до 18 мм (или больше, если крутящий момент не будет слишком высоким). Для розеток свечей зажигания почти всегда требуется привод 3/8 дюйма.

1/2 ″ Привод

Используется в случаях, когда требуется большой крутящий момент, например, при затяжке автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в шпильки стены для установки телевизора с плоским экраном. Обычно используется для головок диаметром 19 мм и больше или ударных головок.

Другие размеры дисковода

В то время как большинству людей никогда не понадобится ничего, кроме дисков трех размеров, указанных выше, трещотки с дисками 3/4 ″, 1 ″, 1-1 / 2 ″ и более все же существуют.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

Ищете список размеров гаечных ключей и таблицу преобразования?

См .: Размеры гаечных ключей в порядке от наименьшего к наибольшему

---

Похожие сообщения:

.

Размер гнезда Базовые знания

На схеме выше три основных размера розетки обозначены как Отверстие под привод, L, и S . Эти ключевые размеры определяют использование этой розетки следующим образом:

Отверстие для привода указывает размер отверстия для привода (также называемого «отверстием для отвертки» или «квадратным отверстием»), который определяет величину крутящего момента необходимого вам отверточного инструмента. Например, вы можете использовать дисковую головку ½ дюйма с храповым механизмом ½ дюйма.

L указывает общую длину гнезда. Длина, которая вам понадобится, будет зависеть от вашей рабочей среды. Для шурупов в глубоких отверстиях лучшим вариантом будет глубокая головка.

S указывает целевой размер гайки, который определяет, какая головка вам понадобится. Например, для гайки 5 мм вам понадобится торцевая головка на 5 мм.

Размер приводного отверстия

Размер приводного отверстия определяется использованием и требуемым крутящим моментом. Общие размеры следующие:
1/4 дюйма (6. 3 мм), 3/8 дюйма (9,5 мм), 1/2 дюйма (12,7 мм), 3/4 дюйма (19,0 мм) и 1 дюйм (25,4 мм)。

Зачем нужен дюйм? Потому что это было разработано в Великобритании в индустриальную эпоху.

В хозяйственном магазине вы найдете гаечные ключи с храповым механизмом и другие гаечные ключи с указанными выше размерами отверстий. Чем больше отверстие для привода, тем выше сопротивление крутящему моменту. Отверстия меньшего размера подходят для ограниченного пространства. Вообще говоря, 3/8 дюйма (9,5 мм) — самый популярный размер в индустрии ремонта автомобилей.Однако это меняет страну за страной.

SAE (дюймовые, дробные) и метрические (мм) ：

На современном рынке размеры розеток делятся на две системы: SAE (британская, измеряется в дюймах) и метрическая (измеряется в миллиметрах). Эти две системы измеряют как 6-гранные, так и 12-гранные головки. Популярный диапазон составляет 5,5 ~ 24 мм. SAE используется в основном в Соединенных Штатах, а метрическая система используется в основном в Европе и Азии.

Преобразовать: 1 дюйм = 25,4 мм

Длина гнезда

Розетки доступны в глубоких, полуглубоких и стандартных размерах.Вы можете выбрать длину, наиболее подходящую для вашей рабочей среды. Полуглубокий размер разработан специально для 3/8 дюйма DR.

.

Как ведущий производитель розеток и ударных головок, Tien-I предлагает полный ассортимент розеток и деталей для обработки металлов по индивидуальному заказу. Для получения дополнительной информации свяжитесь с нашим отделом продаж.

.

Пластиковый короткий рычаг с двумя головками, 60 мм, для шариков размером B 1 дюйм, черный | |

Описание:

— Гнезда для рукояток открываются с каждого конца, позволяя поворачивать шар и каждое соединение с гнездами

— Технология гнезд позволяет практически неограниченную регулировку и идеальные углы обзора

— Общая длина: 2,38 дюйма

— Гнездо- Длина до гнезда: 2 дюйма

— Изготовлен из высокопрочного композита

Спецификация:

— Материал: пластик

— Размер: 60 * 20 * 55 мм / 2. 38 * 0,79 * 2,17 дюйма

В коплект входит:

1 шт. Короткая двухгнездная рукоятка

Примечание:

1. Мы предоставляем четкие изображения и измерения, где это возможно. Пожалуйста, проверьте как можно больше, чтобы убедиться, что это именно то, что вам нужно.

2. Возможны отклонения на 0,5–1 дюйм из-за ручного измерения. (1 дюйм = 2,54 см)

3. Инструкция не включена. Из-за разницы между различными мониторами изображение может не отражать фактический цвет пункт.Пожалуйста, поймите, спасибо.

.

Почему один выходной штырь розетки больше другого?

Одно гнездо для розетки больше другого, чтобы уберечь вас от несанкционированного провода в вашем фене, пылесосе или кофеварке.

Возиться с электрической вилкой и переворачивать ее до тех пор, пока она не встанет в нужные гнезда в розетке, может раздражать. Но эти вертикальные штыри на вилке не зря.

Большие и меньшие прорези в розетке и штыри на вилке предназначены для обеспечения безопасности при работе с феном, кухонным комбайном, пылесосом, настольными лампами и другими электроприборами, подключаемыми к розетке.

На этой странице

Почему розетка выглядит как лицо

Две вертикальные прорези на розетке над круглым отверстием могут выглядеть как смайлики-сюрпризы, но такая конфигурация является национальным стандартом для вилок, которые плотно и безопасно вставляются в розетку.

В США 120-вольтовая розетка имеет две вертикальные прорези и круглое отверстие по центру прямо под ними. Если смотреть на настенную розетку с круглым отверстием внизу, правый, или горячий, слот немного меньше, чем левый, или нейтральный, слот. Небольшое отверстие предназначено для штыря заземления оборудования на трехконтактной вилке.

Если вилка имеет только два контакта, один побольше и один поменьше, то это поляризованный тип. Но в нем нет заземляющего штыря, как это часто бывает с лампами или другими электрическими устройствами меньшего размера.

Почему один штырь больше

Поляризованные вилки без заземления имеют один штырь, нейтральный, который больше другого, чтобы обеспечить правильное ответвление горячего провода, который является меньшим. Электричество течет в цепи, которая представляет собой замкнутый путь компонентов, где электроны текут от источника тока.

Для простоты мощность розетки течет от горячего к нейтральному. Когда вилка вставлена ​​в розетку, она замыкает цепь от горячего слота к нейтральному слоту, так что электричество безопасно течет от электрической системы дома к подключенному к розетке устройству. Это быстро доставляет поток электричества, который запускает двигатель, нить накала, катушку или другой элемент в процессе.

Двухштырьковые розетки по сравнению с. Розетки с тремя контактами

Основное различие между розетками с двумя и тремя контактами заключается в заземляющем проводе. Штырь заземления на розетке служит двум важным целям.

Для любого электроприбора или оборудования, заключенного в металл, такого как холодильник или стиральная машина, металлический корпус или рама соединяется с заземляющим проводом в шнуре питания.

Этот провод заземления оборудования соединяется с заземляющим контактом на выходе из розетки, который соединяется с проводом заземления оборудования в ответвленной проводке обратно к главному электрическому щиту. Там заземляющий провод оборудования подключается к системе заземления дома и земле. Это гарантирует, что при нормальных условиях эксплуатации прибор «заземлен» и не представляет опасности поражения электрическим током.

Однако, если горячий провод внутри прибора оторвется и коснется металлической рамы или корпуса, возникнет опасное состояние замыкания на землю и опасность поражения электрическим током. Затем заземляющий провод оборудования отводит чрезмерный ток замыкания на землю обратно на главный электрический щит и перегорает предохранитель или отключает автоматический выключатель, отключая подачу электроэнергии.

Все это происходит в мгновение ока, и мы надеемся, никто не получит удар током.

Розетки с двумя штырями

Розетки с двумя штырьками были стандартными в домах, построенных до 1960-х годов. Хотя они не относятся к типу заземления, их безопасно использовать, если они работают должным образом в соответствии с Национальным электротехническим кодексом. Проверьте двухконтактную розетку с помощью тестера цепи, чтобы убедиться, что ее безопасно использовать для небольших бытовых приборов и других предметов повседневного обихода.

Трехштыревую вилку нельзя использовать с розеткой с двумя штырьками. Ни в коем случае не ломайте заземляющий штырь трехштырьковой вилки. Это может создать серьезную опасность поражения электрическим током.

Розетка с двумя контактами может создать повышенный риск:

• Электрический пожар;
• Поражение электрическим током;
• Повреждение электронного элемента.

Однако розетка с двумя контактами незаземленного типа сама по себе не представляет опасности, если она правильно подключена и находится в хорошем рабочем состоянии.

Большинство опасностей возникает, когда кто-то пытается неправильно использовать розетку с двумя контактами. Они подходят для зарядных устройств для мобильных телефонов, настольных ламп и других двухштырьковых вилок, но их нельзя использовать ни для чего с трехпроводной вилкой. Существует много доступных электрических «адаптеров», но их неправильное использование может создать серьезную опасность поражения электрическим током.

Розетки с тремя контактами

Розетка с тремя контактами оснащена заземляющим проводом, который помогает предотвратить опасные поражения электрическим током или пожары. Если бы в металлическом корпусе кофейника была незакреплена горячая проволока, металлический корпус оказался бы под напряжением. Прикосновение к кофейнику, находящемуся под напряжением, может создать потенциальную смертельную опасность для любого, кто к нему потянется.

Кимберли МакГи

Кимберли МакГи — отмеченная наградами журналистка из Лас-Вегаса. Она специализируется на здоровье и благополучии, еде, путешествиях, недвижимости, обустройстве дома и тенденциях декора. Ее работы публиковались в The New York Times, Los Angeles Times, People, Las Vegas Review-Journal, Today’s Parent и десятках других изданий. McGee может создавать разнообразный контент, включая статьи, блоги, тематические исследования, информационные бюллетени и многое другое. У нее есть умение уловить тон и подлинный голос, чтобы рассказать истории бренда.

Нестандартные пластины выключателей света и решения для крышек розеток

Скорее всего, вы никогда не обращали особого внимания на свои переключатели, пока не начали проект ремонта дома. Возможно, вы покрасили комнату, добавили обшивку, сняли обшивку стен, добавили пристройку или полностью выпотрошили свое жилое пространство.

Одна из последних вещей, которые возвращаются обратно, это выключатели света и крышки розеток. И оказывается, часто стандартная крышка — это не то, что вам нужно.

Настенные тарелки бывают разных размеров, и я собираюсь разобрать их ниже. Продолжайте читать, чтобы найти правильное решение для вас.

Найдите крышки для выключателей и розеток нестандартных размеров

Стандартные накладки

Сначала рассмотрим пластину стандартного размера.

Стандартные настенные панели имеют высоту 4,5 дюйма и различаются по ширине в зависимости от того, сколько устройств они охватывают. пластины с 2 постами) 4-9/16″.

1 пост: 4,5″ В x 2,75″ Ш

2 поста: 4,5″ В x 4-9/16″ Ш

Стандартные пластины выше и шире, чем электрические устройства и настенная коробка, чтобы скрыть все (а также некоторое пространство вокруг электрической коробки для выреза в гипсокартоне).

Среднего размера

Если вокруг электрощита было вырезано слишком много гипсокартона, вам может понадобиться накладка среднего размера. Вот размеры среднего размера:

1 группа: 5-1/16″ В x 3-1/4″ Ш

2 группы: 5-1/16″ В x 5-1/8″ Ш

Оранжевая область соответствует стандартному размеру пластины. Вы можете видеть, что крышки среднего размера немного больше по всему периметру.

Высокий

Высокие накладки имеют ту же ширину, что и стандартная, но на 1/2 дюйма выше и имеют сглаженные закругленные углы. Доступны только в белом цвете. в стандартной комплектации)

2-х секционная высота: 5″ В x 4-9/16″ Ш (такая же ширина, как и стандартная)

Высокая, широкая

Одинарные высокие пластины также имеют более широкий размер, добавляя дополнительную четверть дюйма покрытия с каждой стороны

1 банда в высоту и ширину: 5″ В x 3,5″ Ш ( доступен только в одноганговой версии )

Получите высокие и широкие покрытия различных размеров и отделки, выбрав «Негабаритный»… пластина.

Пластины Jumbo или XL доступны во многих вариантах отделки. Выбирая размер немного больше среднего, вам не нужно покупать простые белые пластиковые крышки. Вы можете выбрать один из множества красивых вариантов отделки, чтобы завершить модернизацию дома.

1 комплект увеличенного размера: 5,5″ В x 3,5″ Ш

2 комплекта увеличенного размера: 5,5″ В x 5,5″ Ш

Посмотрите, как крышка большего размера устраняет эту боль в глазах:

Extra Large

Для действительно серьезных ошибок пластины переключателей Kyle также имеют следующие размеры:

1-ганговый XL: 6,38″ В x 4,5″ Ш  — или   7,5″ В x 5,5 Ш

2 группы XL: 7,5″ В x 5,5″ Ш

Пластины XL можно найти среди других негабаритных крышек переключателей Kyle.

У нас также есть большие накладки для старых динамиков и домофонов.

Расширители

Если у вас есть специальная пластина, которая не поставляется в больших размерах, например, для нестандартного выключателя низкого напряжения или пластины со специальной отделкой, вы можете разместить под ней расширитель, чтобы увеличить охват стены .

Kyle Switch Plates производит расширители различных размеров для пластин до 5 групп.

1-местные расширители: 6″ В x 4″ Ш -или- 6″ В x 6″ Ш

2-местные расширители: 6″ В x 6″ Ш

Расширители также можно использовать для защиты стены вокруг выключателя или розетки в местах с интенсивным движением. Они могут помочь предотвратить износ декоративной поверхности, такой как обшивка или обои.

Здесь вы найдете расширители всех размеров среди негабаритных настенных панелей.

Узкие

Узкие пластины пригодятся, когда вокруг выключателей или розеток не хватает места.

Если ваш выключатель находится очень близко к шкафу, деревянной отделке или соседней стене, вам может понадобиться узкая пластина.

Узкие пластины бывают различной ширины, например, 1,5 дюйма, 1,75 дюйма, 2 дюйма, 2,5 дюйма и 2,5 дюйма для отдельных пластин.

Узкие накладки также идеально подходят для узких мест, таких как дверной косяк (как показано здесь в гостиничном номере):

Здесь вы можете приобрести все узкие накладки, чтобы увидеть все размеры.

Смещенный/короткий — со скошенной кромкой

Чтобы закрыть всю электрическую коробку и предотвратить торчание ремней устройства, короткие пластины фактически имеют тот же размер, что и стандартные пластины. «Короткими» их делает то, что вырезы сдвинуты ближе к одному краю.

Смещенные или короткие настенные пластины идеально подходят, когда стандартная крышка не подходит. Обычно это происходит из-за того, что настенная плитка заканчивается посередине стены, а отделка подходит слишком близко к электрической коробке.

Смещенный/короткий — плоский без скоса кромки

Если вам нужна пластина, которая действительно короче стандартной, вы можете приобрести короткие плоские пластины. Самый короткий размер — 4 дюйма по высоте.

Важно отметить, что крышки размером 4 дюйма не будут полностью закрывать ремни электрического устройства. А поскольку края не скошены, между пластиной и стеной может образоваться зазор, если коробка не утоплена в стену

Смещенные вырезы — короткий или узкий край

Мы называем наши плиты со смещенными отверстиями «короткими», «полукороткими» и «полуузкими»

Подобрать узкие краевые пластины или короткие открывающиеся пластины со смещением.

Глубокий

Если настенная коробка выступает из стены, вам нужны глубокие пластины переключателей, чтобы заполнить зазор между крышкой стандартного размера и стеной.

Настенная коробка будет торчать, если вы удалите плитку или стеновые панели, с которыми коробка раньше устанавливалась заподлицо.

Или у вас может быть зазор, вызванный громоздким электрическим устройством, которое не может правильно сидеть в электрической коробке.

Стандартная пластина имеет скос на кромке 5/32 дюйма, который предназначен для того, чтобы достать назад и установить заподлицо с правильно установленной электрической коробкой. Глубокие пластины имеют скос в два раза больше, поэтому они уходят назад, чтобы исправить такие зазоры.

Глубокие пластины закрывают коробки, которые выступают на 1/16 дюйма — очень небольшое количество.

В вашем конкретном случае может потребоваться пластина, которая заполняет больший зазор — см. все решения для выступающих электрических коробок здесь.

Большой дверной звонок/интерком Чехлы для динамиков

Если вы планируете снять дверной звонок Nutone и динамик внутренней связи, вы можете закрыть большое отверстие заглушкой дверного звонка.

Мы предлагаем различные размеры и варианты расстояния между винтами — как с вырезами, так и без них. Эти пластины стали идеальным решением для клиентов с дверными звонками NuTone, TekTone, M&S и других брендов.

Обязательно измерьте коробку и определите расстояние между отверстиями для винтов, куда будет крепиться новая крышка.

Эти крышки динамиков внутренней связи дверного звонка также можно просверлить и использовать для установки системы видеодомофона, такой как интеллектуальный дверной звонок Ring.

— — — —

Покупайте переключатели всех размеров и конфигураций в Kyle Switch Plates.

— — — —

Стоимость установки электрической розетки

Стоимость установки электрической розетки

Фото: Ju PhotoStocker / Adobe Stock

5 90 домовладельцев0077 В среднем от 133 до 296 долларов для установки новой электрической розетки

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Электрические розетки, также известные как розетки или штепсельные вилки, играют большую роль в вашей повседневной жизни. Это поможет вам разогреть еду, посмотреть телевизор, а также постирать и высушить одежду. Но когда ваша розетка не работает , устарела или не соответствует своему назначению, пришло время установить новую. Сумма, которую вы хотите заплатить, варьируется от От 75 до 485 долларов за торговую точку .

Цена может резко измениться в зависимости от таких факторов, как тип розетки, размер проекта, ставка вашего электрика и многое другое. Это руководство поможет вам спланировать бюджет на установку электрических розеток в вашем доме.

Сколько стоит установка розетки?

Чтобы установить электрическую розетку, домовладельцы должны заплатить в среднем 214 долларов за розетку . Стоимость зависит от различных факторов, таких как тип торговой точки и размер проекта, при этом средний диапазон цен составляет от 133 до 296 долларов .

«Стоимость установки новой розетки может показаться высокой, но дополнительное удобство и продолжительные преимущества безопасности могут оправдать эти цены», — объясняет электрик Сальваторе Кутрона.

Сколько стоит установка электрической розетки по типу?

Поскольку существуют разные электрические розетки, выбор типа будет влиять на сумму, которую вы заплатите за установку. Давайте посмотрим, какой ценник вы можете найти на некоторых распространенных типах электрических розеток.

Стандартная (120 В)

Наиболее распространенной электрической розеткой является стандартная розетка на 120 вольт, которая потребляет 15 ампер для питания небольших бытовых приборов или любого другого устройства, для работы которого требуется напряжение от 110 до 125 вольт. Они доступны с двумя или тремя зубцами. Чтобы установить один из них, будет стоить от 3 до 5 долларов за каждый , при этом розетки с двумя контактами находятся в нижней части этого ценового диапазона, а розетки с тремя контактами — в верхней части.

И установить стандартную розетку с портами USB, бюджет на От 13 до 22 долларов за выход .

Для тяжелых условий эксплуатации (220 В, 240 В, 250 В)

Для работы таких приборов, как сушилки и духовки, требуется немного больше энергии, поэтому для них используются розетки с более высоким напряжением. Эти сверхмощные варианты могут быть на 220 В, 240 В и 250 В, хотя наиболее часто используемым в жилых домах является 220 В. Чтобы установить мощную электрическую розетку, вы заплатите от до 20 долларов за розетку .

Двухштырьковая и трехштырьковая

Трехконтактная розетка имеет заземляющий провод, а двухконтактная — нет. Стандартная трехштырьковая розетка на 120 В стоит всего 9 евро.0077 $5 , но более дорогие модели с портами USB, например, стоят от $13 до $22 за штуку .

GFCI

Розетка с прерывателем цепи замыкания на землю (GFCI) имеет внутреннюю защиту от перенапряжения, которая почти мгновенно отключает питание розетки при обнаружении скачка напряжения или влаги. Вот почему они обычно устанавливаются в местах, где розетки подвержены воздействию воды или влаги, например, в ванных комнатах и ​​на кухнях. Чтобы установить эту электрическую розетку в вашем доме, будьте готовы заплатить От 7 до 25 долларов за штуку .

AFCI

Задача прерывателя цепи дугового замыкания (AFCI) заключается в быстром обнаружении любых электрических дуг в вашей системе и отключении питания в этой цепи во избежание электрического возгорания. В среднем они могут стоить от 20 до 30 долларов за долларов.

Этаж

Напольные розетки позволяют использовать розетку для электроснабжения, даже если вы не находитесь рядом с настенной розеткой. Но из-за их конструкции эти розетки необходимо защищать, чтобы на них не наступали и не намокали. Они часто входят в комплект, который стоит От 30 до 50 долларов за штуку .

Коаксиальный кабель

Коаксиальный выход, используемый для кабельного телевидения, стоит около 5 долларов США за каждую розетку.

С защитой от несанкционированного доступа

Когда в доме есть маленькие дети, большинство домовладельцев устанавливают розетку с защитой от несанкционированного доступа и защитой от детей, чтобы сделать дом безопасным местом для своих малышей. Они стоят от 2 до 5 долларов за установку .

Smart

Умные розетки позволяют управлять устройствами, подключенными к одной розетке; чтобы установить один, рассчитывайте заплатить от 25 до 50 долларов .

Вращающаяся

Большинство домовладельцев знают, как сложно соединить вилки необычной формы в одной розетке, поэтому вращающаяся розетка, которая может поворачиваться на 360 градусов, так привлекательна. В среднем они стоят около долларов от 8 до 20 долларов в магазине .

Наружная установка

Установка наружных электрических розеток требует большего опыта в области защиты от атмосферных воздействий и безопасности при установке розетки на открытом воздухе. Кроме того, эта розетка должна быть GFCI и может потребовать новой проводки. Учитывая все обстоятельства, этот проект может стоить От 1000 до 1400 долларов за розетку , если розетка установлена ​​вдали от вашего дома и требует прокладки электрических линий в земле.

Распределение затрат на установку электрической розетки

Вполне естественно хотеть знать, куда уходят ваши деньги, вплоть до доллара, при запуске проекта. Итак, давайте разберем все, что входит в стоимость установки электрической розетки.

Работа

В зависимости от того, насколько опытен ваш электрик, вы заплатите около От 40 до 100 долларов в час чтобы они установили для вас электрическую розетку. Однако, поскольку розетки в основном недороги, а лицензированный электрик может сделать это менее чем за час, они обычно взимают минимальную плату в размере не менее от 100 до 200 долларов за посещение .

Материал

Ваш электрик, скорее всего, оплатит материалы для вашей розетки и включит их в плату за установку. Помимо частей розетки, которые им необходимо установить, они будут взимать плату за оборудование и материалы, необходимые для завершения вашего проекта.

Факторы, влияющие на стоимость установки розетки

Давайте рассмотрим некоторые важные факторы, которые следует учитывать при установке розетки.

Тип

Не все розетки одинаковы. Они созданы для обслуживания и питания различных устройств. И в зависимости от того, какой тип розетки вы хотите установить, вы потратите от 3 до 50 долларов за розетку . Поскольку розетки являются важным компонентом стоимости установки, тип — стандартный, сверхмощный, GFCI — может повлиять на окончательную цену.

Размер проекта

Общая стоимость установки электрической розетки зависит от размера проекта. Например, электрики обычно взимают плату от розетки для проектов всего дома.

Расположение

Местоположение предпочитаемого вами магазина также может повлиять на его стоимость. В то время как некоторые торговые точки не требуют много труда, другие требуют больше навыков и времени, например, GFCI и напольные розетки.

Текущая проводка

Если ваш электрик решит, что вам нужна новая проводка для вашей розетки, потому что ваша проводка неисправна , повреждена или старая, им потребуется дополнительное время, чтобы исправить ее, и это может стоить от 540 до 2100 долларов , в зависимости от серьезности.

Сделай сам вместо найма профессионала: установка новой электрической розетки

Электрические розетки кажутся простым дополнением к вашему дому. Тем не менее, установка электрической розетки — это задача, которую лучше доверить опытному лицензированному электрику. Этот проект включает, ну, электричество и электропроводку. В зависимости от того, какая розетка вам нужна, вам также может потребоваться обновить электрический щит .

Самостоятельная установка розеток — это не тот проект, к которому следует приступать большинству домашних мастеров, поскольку одно неверное действие может привести к поражению электрическим током или пожару. Кроме того, если в доме произошел пожар из-за ненадлежащих электромонтажных работ, ваша страховая компания может не покрыть ущерб.

Наконец, существуют требования строительных норм и правил, которых вы можете не знать, но опытные профессионалы знают.

Часто задаваемые вопросы по установке электрической розетки

Сколько стоит перенести существующую розетку?

Если все, что вам нужно, это переместить существующую розетку в другую часть вашей стены, это может стоить от 25 до 300 долларов . Состояние вашей стены может повлиять на окончательную стоимость.

Можете ли вы преобразовать розетку 120 В в розетку 240 В?

Этот тип преобразования очень прост — вам просто нужно установить правильную силу тока в проводах, прежде чем подключит новую розетку . Тем не менее, эти проекты могут быть сложными без промежуточных знаний в области электрики, поэтому подумайте о том, чтобы проконсультироваться с профессионалом, прежде чем переключать какие-либо выключатели на вашем автоматическом выключателе.

Сколько времени требуется электрику, чтобы установить розетку?

Электрику может потребоваться в среднем 30 минут для установки розетки, но они, скорее всего, взимают минимальную плату за один-два часа .

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Зачем нужно проводить проверку электроснабжения дома перед покупкой дома

  Дон М. Смит • 4 октября 2021 г.

• Что такое выключатель AFCI и как он работает?

  Мэтт Марандола • 24 марта 2022 г.

• Как выбрать между зарядной станцией для электромобилей уровня 1 и уровня 2

  Скотт Дилан Вестерлунд • 10 июня 2022 г. Усилители для розетки?

  Поделись, пожалуйста!

  0 акции

  • Поделиться
  • Твит

  Обычно люди не думают о стандартном напряжении и силе тока в розетке, если только они не обеспокоены перегрузкой выключателя. Другими словами, большинство из нас не задумывается о ценности электроэнергии до тех пор, пока она не выходит из строя. Я поговорил с электриком и провел некоторое исследование, чтобы дать окончательный ответ.

  Стандартное напряжение и сила тока в розетке: Большинство домов в Соединенных Штатах подключены к 120-вольтовым цепям переменного тока, которые используют как 15, так и 20-амперные цепи. Однако в подавляющем большинстве розеток используются розетки на 15 ампер. 20-амперные цепи предназначены для мощных приборов, таких как холодильник/морозильник или посудомоечная машина.

  Независимо от того, пытаетесь ли вы выполнить замену проводки или проверяете, не перегружаете ли цепь, полезно знать, какое напряжение и сила тока в вашей розетке. Как же проверить силу тока в петле и какие меры предосторожности необходимо предпринять для обеспечения безопасности проводки?

  Чтобы увидеть некоторые из популярных инструментов, используемых электриками, просто нажмите здесь (ссылка на Amazon).

  От чего работает стандартная бытовая розетка?

  В США стандартная бытовая розетка обеспечивает 120 вольт переменного тока и 15 ампер. Этого уровня мощности достаточно для работы большинства предметов в доме, включая освещение, небольшую кухонную технику, зарядные устройства для сотовых телефонов, музыкальные системы и т. д. Однако для более крупных устройств, таких как стиральная машина, сушилка или кондиционер, требуется 240 вольт и более высокая сила тока. Чтобы обойти это, в ваш дом подключаются отдельные специализированные схемы.

  В других странах энергосистемы обеспечивают другое напряжение. В 175 странах стандартная розетка обеспечивает напряжение от 220 до 240 вольт. Принимая во внимание, что 39 стран, включая США, работают от бытового напряжения от 100 до 127 вольт.

  Несоответствие возникло в конце 1950-х годов, когда было установлено, что большее напряжение обеспечивает большую мощность с меньшими потерями и падением напряжения при использовании существующего медного провода в электрических системах. В то время в большинстве домов в Соединенных Штатах была бытовая техника, такая как стиральная машина и холодильник. Такое изобилие было редкостью в большинстве других стран. Поэтому, несмотря на то, что 220-240 вольт была лучшей системой, Америка решила, что замена всех приборов слишком дорога, так как не переключилась.

  Вы по-прежнему можете использовать свои устройства в других странах. Просто купите себе конвертер. Американцам в этом плане повезло. Использование в Соединенных Штатах предмета с более высоким напряжением в 240-вольтовом округе, например фена, приведет к потере производительности, поскольку прибор не потребляет достаточно энергии.

  Как узнать, какая у вас цепь на 15 или 20 ампер?

  Если вам нужно проверить номинальную силу тока в вашей бытовой цепи, это легко проверить, взглянув на коробку с автоматическим выключателем. Там вы проверите выключатель или предохранитель, предназначенный для этой цепи. На каждом из них будет указано, какова сила тока в цепи (например, в цепи на 15 ампер есть предохранитель на 15 ампер).

  Вы обнаружите, что основные бытовые приборы, такие как плита, стиральная машина и т. д., имеют выделенную цепь и, скорее всего, на 20-амперную цепь. Такая конфигурация проводки помогает обеспечить достаточную мощность для поддержания оптимальной работы.

  Вы также заметите, что в цепи на 15 ампер используется провод калибра 14, тогда как в цепи на 20 ампер используется провод калибра 12. Различные датчики учитывают различные сопротивления в цепи. Если вы вспомните закон Ома, напряжение = ток x сопротивление, следовательно, если сопротивление будет снижено, вы получите больше ампер, когда напряжение останется прежним.

  Как выглядят два разных типа?

  Стандартные розетки можно узнать по двум параллельным прорезям и U-образному отверстию внизу. Их конфигурация немного напоминает смайлик с грустным лицом. В других частях мира используются другие напряжения и силы тока, а также другие формы розеток. Чтобы избежать проблем, вам нужно использовать конвертер, подобный этому, который можно найти на Amazon, с вашей американской электроникой во время поездок за границу.

  Розетка на 15 ампер имеет три отверстия в розетке, а розетка на 20 ампер — четыре. Дополнительное отверстие представляет собой горизонтальную прорезь, которая ответвляется от одной из вертикальных прорезей. Не беспокойтесь о том, что вас перепутают, если вы вставите вилку на 15 ампер в розетку на 20 ампер — поскольку вилки разных размеров, она не подойдет, так что вы будете в безопасности.

  20 вольт слева, 15 вольт справа

  Заключительные мысли

  Американские дома питаются от 120-вольтового переменного тока с 15-амперным током, в то время как в большинстве стран мира в домах используется 240-вольтовое напряжение. Чтобы обеспечить достаточное напряжение и силу тока для ваших мощных приборов, в схеме вашего дома были предусмотрены условия для удвоения напряжения и увеличения силы тока, когда это необходимо. Если вам нужно знать, какая цепь работает на 15 или 20 ампер, посмотрите на коробку с автоматическим выключателем и проверьте выключатель или предохранитель для получения этой информации.

  Похожие вопросы

  В чем разница между вилкой с 3 и 4 контактами? Возможно, вы заметили, что крупные электроприборы поставляются с вилкой с 3 или 4 контактами. Проводка в каждом из них разная. Основная функция этих вилок — подача двух токов на стиральную или сушильную машину, чтобы обеспечить 240 вольт (120 вольт от каждого). Трехштырьковая вилка имеет два горячих провода и нулевой провод (иногда земля и нейтраль переплетались между собой). Дополнительный провод в четырехконтактной вилке добавляет заземление (или отделяет его от нейтрали), что делает электрическую систему гораздо более безопасной.

  Нужны ли мне вилки с 3 или 4 контактами для основных бытовых приборов? Если ваш дом был построен после 1996 года в США, то для безопасной работы вашим крупным бытовым приборам потребуется стандартная вилка с 4 контактами. Однако, если ваш дом был построен до 1996 года, вам понадобится вилка с тремя контактами. Система с 4 контактами была введена для обеспечения безопасности дома, поскольку система с 3 контактами означала, что нейтральный провод не был подключен к металлическому каркасу. Следовательно, это не всегда может привести к срабатыванию автоматического выключателя и может привести к поражению людей электрическим током. Однако стоимость обновления старой проводки и преобразования приборов была сочтена слишком высокой для стандартизации. Таким образом, обе системы по-прежнему считаются соответствующими коду.

  Чтобы узнать больше, не пропустите Как установить розетку в машине (2 способа сделать это).

  Джим Джеймс

  Привет, я Джим и автор этого сайта. Меня всегда интересовало выживание, рыбалка, кемпинг и все, что связано с природой. На самом деле, когда я рос, я проводил больше времени на воде, чем на суше! Я также являюсь автором бестселлеров и имею степень в области истории, антропологии и музыки. Я надеюсь, что вы найдете что-то полезное в статьях на этом сайте. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или предложения!

  Поделись, пожалуйста!

  0 акции

  • Поделиться
  • Твит

  Таблица размеров розеток

  Расстановка или сортировка розеток по размеру может показаться простой задачей. Но это не так. Особенно, когда есть два стандарта измерения, SAE и метрика, о которых нужно помнить. Однако, если вы только что купили свой набор розеток, мы можем помочь вам их подобрать

  Ниже вы найдете необходимую информацию о розетках, их типах и размерах. Вы также найдете подробную диаграмму для легкой конвертации. Итак, начнем.

  Outline

  Наиболее распространенные размеры привода

  Гнездо привода можно представить как отверстие (квадратное) для крепления гнезда к токарному инструменту, такому как гаечный ключ или трещотка. Есть три наиболее часто встречающихся стандартных размера в зависимости от того, для чего они вам нужны. Вот распространенные размеры:

  • 1/2″ Приводы : Такие приводы в основном используются для тяжелых работ, когда гайки массивны и требуют большего усилия или крутящего момента. Диски ½” в основном используются с гнездами размером 19 мм. Вы можете использовать их при забивании анкерных болтов в стены для монтажа вашего светодиодного телевизора.
  • Приводы 3/8″ : Такие приводы более универсальны. Это потому, что вы можете использовать эти диски для покрытия сокетов и областей для различных задач. Используется как дома, так и в мастерских.
  • Приводы 1/4″ : Когда речь идет о работах с низким крутящим моментом, вы можете выбрать приводы 1/4″. Вы можете использовать такие диски для небольших сокетов с максимальным размером 14 мм. Он используется для точных или внутренних работ.
  Типы розеток

  Существуют разные розетки, подходящие для разных задач. Если вы работаете в области механики, приведенная ниже информация будет вам полезна.

  Вот некоторые распространенные типы головок:

  Ударные головки : В большинстве случаев люди предпочитают ручные инструменты. Это потому, что они старой школы и имеют крепкое телосложение. Однако большинство типов сокетов не подходят для таких инструментов. И здесь на помощь приходят ударные головки. Ударные головки специально разработаны для таких инструментов.

  Предположим, вы работаете с пневматическим или электрическим гаечным ключом. Теперь для таких инструментов вам нужны прочные головки, способные выдерживать высокие крутящие моменты. Ударные головки отлично справляются с этой задачей, поскольку они прочнее и надежнее, чем обычные головки.

  Точечные сокеты:  Далее в нашем списке идут точечные сокеты. Такие розетки, особенно 12-гранные, очень просты в установке и использовании. Вы можете легко надеть эту насадку на инструмент в любом из 12 доступных положений. Так что, даже если вы новичок, вы легко сможете им пользоваться, так как проблем с выравниванием не возникнет.

  12-гранные розетки обычно предназначены для легких бытовых задач. Тем не менее, есть еще одна категория этого разъема, известная как 6-контактный разъем. 6-гранная головка используется для тяжелых работ, требующих приложения большого или значительного крутящего момента.

  В таких случаях шестигранные головки с меньшей вероятностью соскальзывают или смещаются. Они считаются более прочными и крепкими, чем внутренние стены. Итак, если вам нужна розетка для легких работ, выбирайте 12-гранную розетку. В противном случае используйте 6-гранную розетку.

  Мелкие и глубокие сокеты

  Мелкие сокеты — это другое название обычного сокета. В некоторых случаях он может не коснуться гайки до того, как болт коснется конца гнезда, что делает работу сложной, а иногда и невыполнимой. В таких случаях механики используют глубокие раструбы.

  Обычно, имея длину один дюйм, можно использовать глубокие розетки в труднодоступных местах. Вы можете сделать это, только если ваш драйвер имеет расширение.

  Таблица размеров метрических головок

  Ниже приведены метрические размеры головок: –

  Привод 3/8″	Привод 1/4″	Привод 3/4″	Привод 1/2″
  5,5 мм	4 мм	19 мм	8мм
  6 мм	4,5 мм	20 мм	9мм
  7 мм	5 мм	21 мм	10 мм
  8 мм	5,5 мм	22 мм	11 мм
  9 мм	6 мм	23 мм	12 мм
  10 мм	7мм	24 мм	13 мм
  11 мм	8 мм	25 мм	14 мм
  12 мм	9мм	26 мм	15 мм
  13 мм	10 мм	27 мм	16 мм
  14 мм	11 мм	28 мм	17 мм
  15 мм	12 мм	29 мм	18 мм
  16 мм	13 мм	30 мм	19 мм
  17 мм	14 мм	31 мм	20 мм
  18 мм	15 мм	32 мм	21 мм
  19 мм		33 мм	22 мм
  20 мм		34 мм	23 мм
  21 мм		35 мм	24 мм
  22 мм		36 мм	25 мм
  		38 мм	26 мм
  		40 мм	27 мм
  		41 мм	28 мм
  		42 мм	30 мм

  Таблица размеров головок SAE

  Давайте узнаем о размерах головок SAE: –

  Привод 3/8″	Привод 1/4″	Привод 3/4″	Привод 1/2″
  1/4″	5/32″	7/8″	3/8″
  5/16″	3/16″	15/16″	7/16″
  3/8″	7/32″	1″	1/2″
  7/16″	1/4″	1-1/16″	9/16″
  1/2″	9/32″	1-1/8″	19/32″
  9/16″	5/16″	1-3/16″	5/8″
  5/8″	11/32″	1-1/4″	21/32″
  11/16″	3/8″	1-5/16″	11/16″
  3/4″	7/16″	1-3/8″	3/4″
  13/16″	1/2″	1-7/16″	25/32″
  7/8″	9/16″	1-1/2″	13/16″
  15/16″		1-5/8″	7/8″
  1″		1-11/16″	15/16″
  		1-3/4″	1″
  		1-13/16″	1-1/16″
  		1-7/8″	1-1/8″
  		2″	1-3/16″
  		2-1/8″	1-1/4″
  		2-3/16″	1-1/2″
  		2-1/4″

  Таблица преобразования SAE в метрические единицы

  Иногда, когда у вас есть ключ в метрических единицах и гайка в британских единицах, вы не знаете, подойдет он или нет. В таких случаях нужно знать, как правильно перевести одну единицу в другую. А приведенная ниже таблица поможет вам легко преобразовать размеры из SAE в метрические или наоборот.

  Размер SAE	Метрический размер	Дюймы Десятичный
  5/32″		0,156	5/32″ и 4 мм
  	4 мм	0,157	достаточно близко
  	4,5 мм	0,177
  3/16″		0,188
  	5 мм	0,197
  	5,5 мм	0,216
  7/32″		0,219
  	6 мм	0,236
  1/4″		0,25
  	6,5 мм	0,256
  	7 мм	0,276
  9/32″		0,281
  5/16″		0,313	5/16″ и 8 мм
  	8мм	0,315	достаточно близко
  11/32″		0,344
  	9мм	0,354
  3/8″		0,375
  	10 мм	0,394
  13/32″		0,406
  	11 мм	0,433	7/16″ и 11 мм
  7/16″		0,438	достаточно близко
  15/32″		0,469	15/32″ и 12 мм
  	12 мм	0,472	достаточно близко
  1/2″		0,5
  	13 мм	0,512
  17/32″		0,531
  	14 мм	0,551
  9/16″		0,563
  	15 мм	0,591	19/32″ и 15 мм
  19/32″		0,594	достаточно близко
  5/8″		0,625
  	16 мм	0,63
  21/32″		0,656
  	17 мм	0,669
  11/16″		0,688
  	18 мм	0,709
  23/32″		0,719
  	19 мм	0,748	3/4″ и 19 мм
  3/4″		0,75	достаточно близко
  25/32″		0,781
  	20 мм	0,787
  13/16″		0,813
  	21 мм	0,827
  27/32″		0,844
  	22 мм	0,866
  7/8″		0,875
  	23 мм	0,906	29/32″ и 23 мм
  29/32″		0,906	достаточно близко
  15/16″		0,938
  	24 мм	0,945
  1″		1

  Заключительные слова

  Быть механиком — тяжелая работа. А если вы имеете дело с набором розеток или органайзером розеток, работа становится еще сложнее. Розетки бывают разных размеров, типов и даже единиц измерения. А без адекватной информации все может показаться тарабарщиной.

  Однако приведенной выше информации достаточно, чтобы просветить вас. Мы обсудили размеры приводов и типы сокетов. Проверить размер сокетов можно как в метрике, так и в системе SAE. Кроме того, вы можете найти таблицу преобразования размеров в желаемый тип единиц измерения. Таким образом, вы можете сортировать розетки так, как хотите, и сэкономить время при выполнении работы.

  Video:

  Крышки розеток и настенные панели

  305 изделия

  Электрические настенные панели устанавливаются на передней части электрических шкафов для защиты электрических устройств и проводки внутри шкафов. Пластины могут иметь отверстия, обеспечивающие доступ к выключателям, кнопкам, розеткам и другим компонентам устройств внутри корпуса. Пластины также скрывают от глаз проводку внутри коробки, сохраняя привлекательный внешний вид.

  Электрические настенные пластины устанавливаются на передней части электрических шкафов для защиты электрических устройств и проводки внутри шкафов. Пластины могут иметь отверстия, обеспечивающие доступ к выключателям, кнопкам, розеткам и другим компонентам устройств внутри корпуса. Пластины также скрывают от глаз проводку внутри коробки, сохраняя привлекательный внешний вид.

  • Дуплексные настенные панели для розеток

  • Пустые настенные панели

  • Toggle Switch Wall Plates

  • Rocker Wall Plates

  • Single Receptacle Wall Plates

  • Weatherproof Wall Plates

  • Toggle Switch/Blank Wall Plates

  • Toggle Switch/Duplex Receptacle Wall Plates

  • Дуплексные/глухие настенные пластины

  • Тумблеры/настенные пластины с тумблером

  • Настенные пластины с ключом Barrell Key

  • Dimmer/Switch Wall Plates

  • Single/Duplex Receptacle Wall Plates

  • 1 Rocker/2 Toggle Wall Plates

  • Trim Rings

  • Duplex/Rocker Wall Plates

  Black

  2 Загрузка. ..0638

  Настенные панели для дуплексных розеток черного цвета, отсортированные по количеству групп, по возрастанию

  Загрузка …

  Загрузка …

  Загрузка …

  Brass

  9000

  Brass

  9000

  Brass

  9000

  .

  .1613 Loading… Loading. ..

  Gray

  .0638

  Duplex Receptacle Wall Plates Gray, sorted by Number of Gangs, ascending

  Loading…

  Ivory

  Duplex Receptacle Wall Plates Ivory, sorted by Number of Gangs, ascending

  Loading…

  Загрузка …

  Загрузка . ..

  Загрузка …

  Загрузка …

  .0625

  Loading…

  Light Almond

  Duplex Receptacle Wall Plates Light Almond, sorted by Number of Gangs, ascending

  Loading.. .1615

  Loading…

  Loading…

  Loading…

  Loading…

  Loading…

  Loading. ..

  Silver

  Duplex Receptacle Wall Plates Silver, sorted by Number of Gangs, ascending

  Загрузка …

  Загрузка …

  Загрузка …

  Нагрузка …

  Загрузка …

  . …

  Loading…

  White

  Duplex Receptacle Wall Plates White, sorted by Number of Gangs, ascending

  Загрузка . ..
  Загрузка …
  Загрузка …
  Загрузка …
  55.							Загрузка …
  Загрузка …
  Загрузка …
  Загрузка …
  . Тарелки коричневого цвета, отсортированные по количеству банд, по возрастанию
  Loading…
  Loading…

  Gray

  . 0621

  Blank Wall Plates Gray, sorted by Number of Gangs, ascending

  Загрузка …

  Загрузка …

  Загрузка …

  Ivory

  9208

  Ivory

  9208. Загрузка … Нагрузка … Загрузка1621.0621 Loading… Loading…

  Light Almond

  Blank Wall Plates Light Almond, sorted by Number of Gangs, ascending

  Загружается. ..

  Загружается…

  Красный

  3

  Пустые настенные пластины Красный, отсортировано по количеству секций, по возрастанию

  Loading…

  Silver

  888882181 White

  Blank Wall Plates Silver, sorted by Number of Gangs, ascending

  Загрузка…

  Загрузка…

  Загрузка. ..

  Загрузка…

  Загрузка…

  Blank Wall Plates White, sorted by Number of Gangs, ascending

  Loading…

  Loading…

  Loading.. .

  Загрузка …

  Загрузка …

  Нагрузка …

  .0625

  Loading…

  Loading…

  Loading…

  Loading…

  Loading…

  Black

  Переключатели Переключателя Переключателя Черный, отсортированный по количеству бандов, восходящий

  . 1612 Toggle Switch Wall Plates Brass, sorted by Number of Gangs, ascending

  Loading…

  Loading…

  Brown

  Загрузка…0638

  Настенные панели тумблеров коричневого цвета, отсортированные по количеству групп, по возрастанию

  Загрузка…

  Loading…

  Loading…

  Gray

  121

  Toggle Switch Wall Plates Gray, sorted by Number of Gangs, ascending

  Загрузка . ..

  Загрузка …

  Загрузка …

  Загрузка …

  .0625

  Загрузка …

  Загрузка …

  Нагрузка …

  Загрузка

  .

  Ivory

  121

  Переключатели переключателя.0625

  Загрузка …

  Загрузка …

  Нагрузка …

  Загрузка

  .

  Загрузка …

  Загрузка …

  Загрузка …

  Загрузка . ..

  нагрузка …

  . Загрузка…

  Loading…

  Light Almond

  121.1625 Загрузка …

  Toggle Switch Wall Plates Light Almond, sorted by Number of Gangs, ascending

  Loading…

  Загрузка …

  Загрузка …

  Загрузка …

  Загрузка

  Загрузка …

  Загрузка …

  RED

  TOGL STHLTED PLATES PLATES PLATS PLATS PLATES PLATSEL PLATSEL PLATES PLATSEL PLATSEL PLATES PLATSEL PLATSEL PLATES PLATSEL PLATSEL PLATSED.

  Loading…

  Loading…

  Loading…

  Loading…

  Loading…

  Silver

  Toggle Switch Wall Plates Silver, sorted by Number of Gangs, ascending

  Loading…

  Loading…

  Загрузка …

  Загрузка …

  Загрузка …

  Загрузка . ..

  Загрузка …

  …

  …

  …

  .0847

  White

  Toggle Switch Wall Plates White, sorted by Number of Gangs, ascending

  Loading…
  Loading…
  Загрузка …
  Загрузка …
  Загрузка …
  Загрузка …
  .0638
  Загрузка …
  Загрузка . ..
  Загрузка …
  Загрузка …
  41625.							Loading…
  Loading…
  Loading…
  Loading…

  Black

  Rocker Wall Plates Black, sorted by Number of Gangs , по возрастанию

  Loading…

  Loading…

  Loading…

  Loading…

  Loading…

  Загрузка …

  Загрузка . ..

  Brass

  . Восходящая9

  RED

  Платы стен рокеры.1615

  Нагрузка …

  Погрузка

  .0296 .0638 Rocker Wall Plates Gray, sorted by Number of Gangs, ascending Loading… Loading… Loading. .. Загрузка … Загрузка … Загрузка … Загрузка … … … … … Loading… Loading… Loading… Loading… Loading… Ivory Стенные настенные пластины, сортируемая по количеству бандов, восходящая Загрузка . .. 41625 … 41625 … 41625 … .0638 Загрузка … Загрузка … Загрузка … Загрузка … 41625. Загрузка … Загрузка … Загрузка … Светлый Almond RED 9067 СТАВОЙ АЛОН ROCKSER PLATER PLATENDED PLATENDED.1615 Loading. .. Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . .. Загрузка … Загрузка … Загрузка … RED RED

  6.

  Loading…

  Loading…

  Loading…

  Loading…

  Loading…

  Loading…

  Silver

  Rocker Wall Plates Silver, sorted by Number of Gangs, ascending

  Loading…

  Загрузка …

  Загрузка …

  Загрузка …

  Загрузка . ..

  Загрузка …

  .0296 .0638 Rocker Wall Plates White, sorted by Number of Gangs, ascending Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка … … … … … Загрузка … Загрузка . .. Загрузка … Загрузка … 41625. Загрузка … Загрузка … Загрузка … . Банды по возрастанию Loading… Loading… Gray .0638 Single Receptacle Wall Plates Gray, sorted by Number of Gangs, ascending Loading… Ivory Single Receptacle Wall Plates Ivory, sorted by Number of Gangs, ascending Loading. .. Загрузка… Загрузка… Светлый миндаль Настенные пластины с одной розеткой Светлый миндаль, отсортированные по количеству 9 групп, по возрастанию1613 Loading… Loading… Loading… Red Single Receptacle Wall Plates Red, Сортируется по количеству банд, восхождение Загрузка . .. .0296 Single Receptacle Wall Plates Silver, sorted by Number of Gangs, ascending Loading… Loading… Loading… Loading… Loading… Loading… Loading… White Single Receptacle Wall Plates White, sorted по количеству банд, по возрастанию Loading. .. Loading… Loading… Gray Weatherproof Wall Plates Gray, sorted По количеству бандов, восходящая Загрузка … .0638 Silver Weatherproof Wall Plates Silver, sorted by Number of Gangs, ascending Loading. .. Loading… Загружается… Загружается… Цвет слоновой кости Тумблер/настенные панели цвета слоновой кости, отсортировано по количеству групп, по возрастанию Loading… Silver Toggle Switch/Blank Wall Plates Silver, sorted by Number of Gangs, ascending Идет загрузка. .. Белый Тумблер/глухие настенные панели Белый, отсортировано по количеству групп, по возрастанию Loading… Gray Toggle Switch/Duplex Receptacle Wall Plates Gray, sorted by Number of Gangs, ascending Идет загрузка… Светлый миндаль Тумблер/дуплексная розетка Настенные панели Светлый миндаль, отсортировано по количеству групп, по возрастанию Loading. .. Red Toggle Switch/Duplex Receptacle Wall Plates Red, sorted by Number of Gangs, ascending Идет загрузка… Серебристый Настенные панели тумблеров/дуплексных розеток, серебристые, отсортированы по количеству групп, по возрастанию Loading… White Toggle Switch/Duplex Receptacle Wall Plates White, sorted by Number of Gangs, ascending Loading. .. Loading… Ivory Duplex/Blank Wall Plates Ivory, sorted by Number of Gangs, ascending Loading… Loading… Silver .1613 Duplex/Blank Wall Plates Silver, sorted by Number of Gangs, ascending Loading. .. Gray .1613 Toggle Switch/Rocker Wall Plates Gray, sorted by Number of Gangs, ascending Loading… Loading… Light Almond Toggle Switch/Rocker Wall Plates Light Almond, sorted by Number of Банды, восходящая Загрузка . .. Загрузка … .0848 Silver Toggle Switch/Rocker Wall Plates Silver, sorted by Number of Gangs, ascending Loading… White Настенные тумблеры/клавишные панели, белые, отсортированные по количеству групп, в порядке возрастания Загрузка. .. 1625 Loading… Loading… Silver Barrell Key Wall Plates Silver, sorted by Number of Gangs, ascending Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … .6 Dimmer/Switch Wall Plates White, sorted by Number of Gangs, ascending Loading. .. Loading… Silver 735 Загрузка…0848 Ivory Настенные панели для розеток с одинарной/дуплексной розеткой, серебристые, отсортированные по количеству групп, в порядке возрастания 1 Rocker/2 Toggle Wall Plates Ivory, sorted by Number of Gangs, ascending Loading… Light Almond 9 1 Rocker/2 Toggle Wall Plates Light Almond, отсортировано по количеству секций, по возрастанию 2 Загрузка. ..0847 White 1 Rocker/2 Toggle Wall Plates White, sorted by Number of Gangs, ascending Loading… White 638 Накладные кольца, белые, отсортированные по количеству групп, по возрастанию Загрузка… Ivory Duplex/Rocker Wall Plates Ivory, sorted by Number of Gangs, ascending Loading. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
