Какое оптимальное количество розеток нужно на кухне. На какой высоте размещать розетки над столешницей. Как правильно спланировать расположение розеток на кухне. Какие существуют типы кухонных розеток.
Оптимальное количество розеток для кухни
При планировании электрической разводки на кухне важно правильно рассчитать необходимое количество розеток. Недостаточное число точек подключения может привести к неудобствам в использовании бытовой техники и электроприборов. Как определить оптимальное количество розеток для кухни.
Минимальное рекомендуемое количество розеток для кухни среднего размера — 10-12 штук. При этом следует учитывать следующие факторы:
- Количество и тип стационарной бытовой техники (холодильник, духовка, посудомоечная машина и т.д.)
- Наличие мелкой кухонной техники (чайник, тостер, блендер и пр.)
- Расположение рабочих зон и столешниц
- Наличие острова или барной стойки
- Планируемое размещение телевизора, компьютера и других устройств
Рекомендуется добавить 2-3 дополнительные розетки в запас на случай подключения новых устройств в будущем. Это позволит избежать использования удлинителей и тройников.
Высота размещения розеток на кухне
Правильная высота установки розеток на кухне обеспечивает удобство использования и безопасность. Какие существуют стандарты размещения розеток по высоте в различных зонах кухни.
Розетки над рабочей поверхностью
Оптимальная высота розеток над кухонной столешницей — 15-20 см от ее поверхности. Это обеспечивает удобный доступ при подключении малой бытовой техники. При наличии фартука высота может быть увеличена до 30-40 см.
Розетки для встроенной техники
Розетки для холодильника, духового шкафа, посудомоечной машины размещаются на высоте 5-10 см от пола. Это позволяет скрыть их за корпусом техники.
Розетки в верхней зоне
Для подключения вытяжки розетки устанавливаются на высоте 210-220 см от пола. Розетки для подсветки шкафов монтируются на 180-200 см.
Схема расположения розеток на кухне
Грамотное расположение розеток на кухне позволяет создать функциональное и безопасное пространство. Как правильно спланировать схему размещения розеток в различных зонах.
Рабочая зона
В рабочей зоне с мойкой и плитой рекомендуется разместить минимум 4-6 розеток на расстоянии 50-60 см друг от друга. Это обеспечит удобное подключение чайника, блендера и другой техники.
Обеденная зона
В обеденной зоне достаточно 2-3 розеток для подключения мелкой техники и зарядки гаджетов. Их размещают на высоте 30-40 см от пола.
Зона хранения
Возле холодильника и шкафов устанавливают 1-2 розетки для подключения пылесоса и других устройств. Высота монтажа — 30-50 см от пола.
Типы розеток для кухни
Для кухни можно использовать различные типы розеток в зависимости от назначения и требований безопасности. Какие виды розеток подходят для установки в кухонном помещении.
Влагозащищенные розетки
Розетки с классом защиты IP44 и выше устанавливаются возле раковины и в зоне приготовления пищи. Они имеют защитные шторки и крышки для предотвращения попадания брызг.
Розетки с заземлением
Трехконтактные розетки с заземляющим контактом обязательны для подключения крупной бытовой техники — холодильника, посудомоечной машины, духового шкафа.
USB-розетки
Розетки со встроенными USB-портами удобны для зарядки смартфонов и планшетов. Их размещают в обеденной зоне и на рабочей поверхности.
Требования к проводке на кухне
При монтаже электропроводки на кухне необходимо соблюдать определенные требования безопасности. Какие нормы следует учитывать при проектировании электрики в кухонном помещении.
- Использовать медный провод сечением не менее 2,5 мм²
- Разделять силовые и осветительные линии
- Устанавливать УЗО и автоматические выключатели
- Соблюдать минимальное расстояние от розеток до мойки и плиты — 60 см
- Использовать влагостойкие материалы и изоляцию
Соблюдение этих требований обеспечит безопасную эксплуатацию электрооборудования на кухне и снизит риск возникновения аварийных ситуаций.
Ошибки при размещении розеток на кухне
При планировании электрики на кухне важно избежать распространенных ошибок, которые могут привести к неудобствам и проблемам в будущем. Какие типичные ошибки допускают при размещении розеток в кухонном помещении.
- Недостаточное количество розеток
- Неправильная высота установки
- Размещение розеток слишком близко к мойке или плите
- Отсутствие отдельных линий для мощных приборов
- Использование розеток без заземления для крупной техники
Чтобы избежать этих ошибок, рекомендуется заранее составить подробный план размещения розеток с учетом всех особенностей помещения и планируемого оборудования.
Современные решения для розеток на кухне
Развитие технологий позволяет использовать инновационные решения для организации электропитания на кухне. Какие современные варианты розеток можно применить в кухонном интерьере.
Встраиваемые розетки
Розетки, встроенные в столешницу или в торец шкафа, позволяют сохранить эстетичный вид кухни и обеспечивают удобный доступ к электропитанию. Они оснащены защитными крышками от брызг и пыли.
Беспроводные зарядные станции
Встроенные в столешницу беспроводные зарядные панели позволяют заряжать смартфоны и другие гаджеты без использования проводов. Это удобное решение для современной кухни.
Умные розетки
Розетки с Wi-Fi управлением позволяют дистанционно контролировать подключенные устройства, настраивать расписание работы и отслеживать энергопотребление. Они легко интегрируются в систему умного дома.
Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге
Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.
С чего начать планирование розеток на кухне?
Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной).
Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.
Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.
Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.
Схема расположения розеток
Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.
Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.
Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.
-
Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.
-
Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.
-
Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь.
В этом случае розетки также находятся над рабочей тумбой. -
Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.
В этом случае розетки также находятся над рабочей тумбой.Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.
Сколько розеток на кухне должно быть?
По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.
-
Холодильник.
-
Вытяжка.
-
Посудомоечная и/или стиральная машина.
-
Плита и духовка.
-
СВЧ печь.
-
Телевизор.
-
Компьютерная техника и телефон.
-
Стационарные кухонные приборы среднего размера.
-
Мобильная мелкая бытовая техника.
-
Розетка для лампы и/или электрозажигалки.
Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.
Требования, предъявляемые к проводке и розеткам
У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.
Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:
-
электроплита – от 5000 Вт;
-
электродуховка – от 3000 Вт;
-
стиральная машина – от 2000 Вт;
-
бойлер – от 1500 Вт;
-
посудомоечная машина – от 1000 Вт.
Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.
Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:
-
холодильник – от 500 Вт;
-
вытяжка – от 150 Вт;
-
кухонный комбайн – от 500 Вт;
-
блендер – от 100 Вт;
-
электрочайник – от 500 Вт;
-
кофеварка – от 800 Вт;
-
СВЧ печь – от 900 Вт;
-
тостер – от 700 Вт;
-
телевизор – от 100 Вт;
ноутбук – от 50 Вт.
В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов.
При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.
Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.
Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.
Типы электрических розеток
Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.
Какие розетки на кухне бывают?
-
Стандартные розетки настенные или накладные.
К ним подключается крупная и встраиваемая бытовая техника. -
Угловые розетки. Удобный вариант, поскольку не занимают много места.
-
Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.
-
Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.
-
Гнезда для подключения интернета или телефона.
К ним подключается крупная и встраиваемая бытовая техника.Высота розеток на кухне
Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.
-
Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см.
Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо. -
Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.
-
Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.
-
Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.
-
Техника не должна быть удалена более чем на метр от розетки.
-
Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.
-
Промежуточная секция – для подключения светодиодной подсветки.
Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники. -
Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.
-
Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.
-
Розетка для телевизора располагается рядом с ним.
-
Гнезда в обеденной зоне – под столом, но выше 30 см от пола.
-
Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.
-
Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.
-
Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.
-
Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.
Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.
Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.
Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.
Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.
Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.
Вернуться к списку советов
Обзор SCHNEIDER GLOSSA. Розетки, выключатели и другие электроустановочные изделия в большом ассортименте
Schneider Glossa представляет собой серию различных электроустановочных устройств в широком ассортименте.
Сюда входят разные виды розеток, выключателей, переключателей, рамок, свето- и терморегуляторов в 14 расцветках.
Изделия имеют лаконичный, сдержанный дизайн, который подойдет под любой интерьер.
5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент
Ваш промокод:BLOGСмотреть все товары
Особенности серии
Серия Schneider Electric Glossa разработана вместе с российскими электриками и характеризуется целым рядом конструктивных достоинств, позволяющих быстрее осуществить монтаж электроизделия:
1. Универсальные винты. Все работы по установке можно выполнить с помощью лишь одной отвертки.
2. Удобное подключение проводов. Клеммы выключателей расположены в 2 ряда (снизу и сверху), а розеток — в один ряд.
3. Легкость монтажа комбинаций с несколькими постами за счет наличия симметричных пазов на стальном суппорте для шлицевой отвертки.
4. Надежные монтажные лапки. Они плотно прижаты к корпусу механизма и делают процесс установки более легким.
Все изделия изготовлены из материалов, устойчивых к высоким температурам (полиамида и поликарбоната). Поверхность выполнена из PC+ASA, имеющего глянцевую поверхность, устойчивого царапинам и ультрафиолетовому излучению.
Большинство устройств доступны в 14 различных цветах: белом, бежевом, алюминий, титан, дуб, перламутр, антрацит, шоколадном, молочном, фисташковом, баклажановом, платиновом, графит, сиреневый туман. Это позволяет создавать уникальный дизайн каждого изделия, ведь можно составлять многочисленные комбинации из рамок и механизмов разных расцветок.
Выключатели
Выключатели серии «Глосса» представлены в различных вариантах и моделях, о каждой из которых речь пойдет ниже. Они доступны в 14 цветах.
Одноклавишные
Данная разновидность выключателей делится на модели:
1. С подсветкой (лампочка располагается вверху клавиши).
2. Без подсветки.
Они размером 7,1х7,1х3,85 см, имеют степень защиты от пыли и влаги класса IP20.
Двухклавишные
Выключатели с двумя клавишами также бывают двух типов:
1. С подсветкой (лампочки располагаются на каждой клавише вверху).
2. Без подсветки.
Они так же, как одноклавишные выключатели, имеют размер 7,1х7,1х3,85 см и степень защиты класса IP20.
Трехклавишные
Данная модель выключателей представлена только в одном варианте — без подсветки и имеет те же размеры и степень защиты, что и предыдущие виды.
Карточные
Как правило, такой тип выключателей используется для гостиничных номеров. Он необходим для управления бытовыми электроприборами, освещением, электронным оборудованием. Включение и выключение происходит при помощи специального ключа-карточки размером не более 5,4 см, длиной не меньше 8 см и толщиной от 0,8 до 1,2 мм.
Кнопочные (с самовозвратом)
Выключатели этого типа представлены в трех вариантах:
1. Обычные.
2. С подсветкой. Лампочка находится вверху кнопки.
3. С табличкой. На ней можно поместить какую-либо информацию — например, для какой комнаты предназначается данный выключатель.
Первая модель доступна во всех 14 расцветках, а последние две — только в 5 цветах: белом, бежевом, алюминиевом, титан, дуб.
Переключатели
Переключатели серии «Глосса» бывают двух видов:
1. Одноклавишные. Эти переключатели, в свою очередь, делятся на 3 типа: с подсветкой и без нее для управления 2 источниками света из одной точки, а также перекрестные для управления одним источником света с двух мест.
2. Двухклавишные. Предназначены для управления двумя и более источниками света из одной точки.
Имеют стандартный для данной серии размер: 7,1х7,1х3,85 см.
Розетки
Компания Schneider также предоставляет и большой выбор розеток серии Glossa (она включает 7 различных видов). Все описанные модели доступны в 14 расцветках.
Одинарные
Данная разновидность розеток бывает двух типов:
1.
Без заземления. Включает только одну модель — без шторок, т. е. обычную, стандартного вида.
2. С заземлением. Сюда входят две модели: без шторок и со шторками (специальными пластиковыми вставками, которые закрывают отверстия розетки, когда она не используется).
Описанные модели имеют размер 7,1х7,1х3,7 см.
USB розетки
Данный вид розеток предназначается для установки в общественных и жилых помещениях с целью зарядки электронных устройств (телефонов, планшетов, mp3/mp4-плееров и др.).
USB-розетки — двойные. Представлены в следующих вариантах:
1. 5В/1400 мА, 2 Х 5В/700 мА и 5В/2100 мА, 2 Х 5В/1050 мА. Данные две модели имеют разный выход тока, но оснащены двумя разъемами типа A.
2. A+С, 5В/2,4 А, 2х5В/1,2 А. Эта модель розетки оснащена двумя разными разъемами: типа A и типа C.
Такие розетки позволяют заряжать два устройства одновременно.
Телекоммуникационные
Телекоммуникационные розетки предназначены для подключения соответствующего активного оборудования пользователей.
В серии Glossa представлено несколько разновидностей данного типа изделий.
TV-розетки
Они предназначаются для подключения радио- и телевизионных приемников, которые используются для приема цифровых или аналоговых, спутниковых или эфирных сигналов.
В 14 цветах доступны одинарные розетки:
1. TV антенна коннектор.
2. TV оконечная 1 dB.
3. TV проходная 4 dB.
Двойные модели (для подключения двух кабелей) доступны лишь в 8 цветах — белом, бежевом, шоколадном, перламутровом, алюминий, титан, дуб, антрацит.
1. TV/R оконечная 1 dB и TV/R проходная 4 dB. Предназначаются для подключения кабеля наземного телевидения и радио.
2. TV/SAT оконечная 1 dB и TV/SAT проходная 4 dB. Разработаны для подключения кабеля наземного и спутникового телевидения.
Удобно, что каждый разъем в двойных розетках подписан для лучшего понимания.
Телефонная
Телефонная розетка RJ11 предназначается для установки в телекоммуникационных сетях, а также для подсоединения внешних устройств (факса, телефона и др.
). Она доступна в 14 разных цветах. Имеет размеры 7,08х7,08х3,45 см.
Компьютерные
Такие розетки созданы для установки в телекоммуникационных сетях и нужны для подключения к локальным сетям, интернету и для подсоединения внешних устройств.
1. Одинарная (для одного кабеля) RJ45, кат. 5е.
2. Двойная (для двух одинаковых кабелей) RJ45 + RJ45 , кат. 5е.
Обе модели имеют размеры 7,08х7,08х3,45 см.
Двойная (для телефона и компьютера)
Данная розетка модели RJ11+ RJ45, кат. 5е позволяет одновременно подключить кабели от компьютера и телефона, что особенно востребовано в офисах и других рабочих местах, кабинетах. Доступна в 14 расцветках.
Рамки
Рамки необходимы для фиксации розеток или выключателей в монтажной коробке. К тому же они придают устойчивость конструкции, позволяют более гармонично вписать элементы электропроводки в интерьер.
Рамки серии «Глосса» бывают двух видов:
1.
Горизонтальные. Одно-, двух-, трех-, четырех и пятипостовые.
2. Вертикальные. Двух-, трех-, четырехпостовые.
Доступны в 14 разных цветах.
Терморегулятор
Электронный термостат с датчиком предназначен для управления теплым полом путем регулировки температуры нагревательных кабелей. Включается устройство при помощи кнопки, расположенной на передней панели. Когда терморегулятор включен, горит красный индикатор.
Датчик термостата входит в комплект поставки.
Прибор оснащен электронной защитой от перенапряжения, имеет пыле- и влагозащиту IP20. Устройство позволяет выставить температуру от +5° до +50℃.
Доступен терморегулятор во всех расцветках, за исключением цвета дуба.
Светорегулятор
В серии Glossa представлено две модели светорегуляторов, доступные в 14 расцветках.
Первая — диммер поворотный мощностью 300 Вт, предназначается для регулировки яркости источников освещения (ламп накаливания, галогенных ламп с напряжением 230 В).
Прибор оснащен специальной ручкой, с помощью которой осуществляется регулирование яркости, а также включение и выключение света. Его можно установить в монтажную коробку при помощи распорных «лапок» или винтов.
Светорегулятор имеет размеры 8,5х8,5х5,1 см и степень защиты IP20. Рабочая температура: от 0° до +30℃.
Вторая модель диммера — поворотно-нажимная, мощностью 600 Вт/ВА. Как и предыдущее устройство, служит для регулирования яркости ламп накаливания и галогенных ламп (обмоточных, электронных и тороидальных трансформаторов). Включение и выключение света осуществляется путем нажатия ручки, а регулирование уровня яркости достигается с помощью ее вращения.
Данная модель светорегулятора разработана для двухпроводного подключения. Если подсоединить второй переключатель, то диммер может быть использован в качестве проходного. Прибор оснащен защитой от короткого замыкания, перегрева, перегрузки и перенапряжения.
Устройство имеет защиту от пыли и влаги класса IP20, а размеры — 8,3х8,3х5,2 см.
Диапазон рабочей температуры составляет от +5° до +35℃.
Изделия в сборе
Если предыдущие изделия (розетки и выключатели) продаются без рамок, т. е. только сам механизм, то в данном случае устройства уже собраны.
Выключатели
Выключатели в собранном виде бывают одноклавишные (доступны во всех 14 цветах) и двухклавишные (все расцветки, кроме дуба, титана и алюминия).
Они выполнены в форме квадрата и имеют размеры 8,3х8,3 см.
Розетки
Розетки вместе с рамкой тоже представлены в двух вариантах. Первый — без заземления, они бывают:
- двойные;
- без шторок.
Второй вариант — с заземлением, они делятся на:
1. Одинарные. Сюда входят модели: со шторками (доступны во всех цветах, кроме алюминия, титана, дуба), без шторок, со шторками и крышкой, со шторками и крышкой IP44.
2. Двойные. Данные розетки бывают без шторок, со шторками, со шторками и крышкой IP44.
Следует отметить, что в данном случае размеры каждой модели индивидуальны.

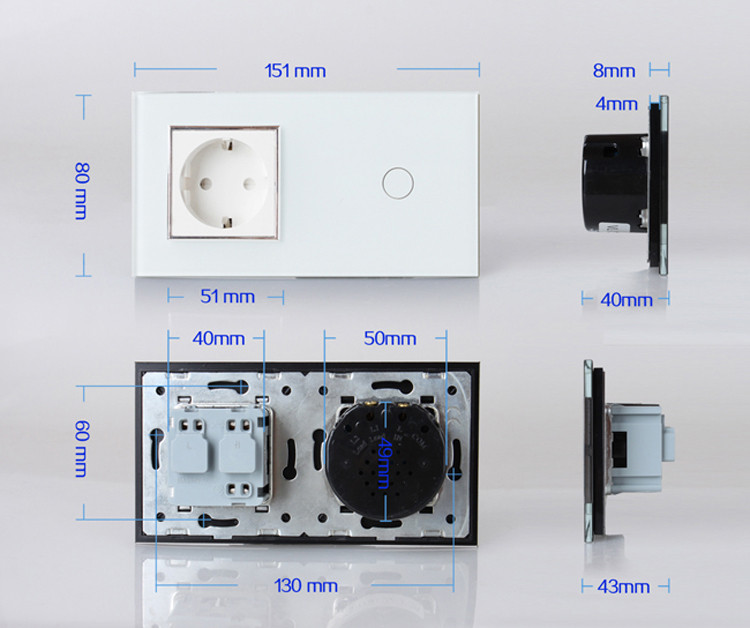

Блок комбинированный (розетка+выключатель)
Такие комбинированные блоки решают сразу две задачи, экономят пространство и упрощают монтаж. Они доступных только в двух цветах: белом и бежевом.
Модели без заземления представлены в следующих видах:
1. 1-клавишный выключатель и розетка без шторок.
2. 2-клавишный выключатель и розетка без шторок.
3. 2-клавишный выключатель с подсветкой и розетка без шторок.
4. 3-клавишный выключатель и розетка без шторок.
Блоки с заземлением:
1. 1-клавишный выключатель и розетка со шторками.
2. 2-клавишный выключатель и розетка со шторками.
3. 2-клавишный выключатель с подсветкой и розетка со шторками.
4. 3-клавишный выключатель и розетка со шторками.
Все модели изготовлены в форме квадрата.
Аксессуары
Кроме основных электроустановочных изделий, компания Schneider в серии Glossa представляет и дополнительные аксессуары.
Все они доступны в 14 разных цветах.
Вывод кабеля
Изделие необходимо, чтобы вывести один или несколько кабелей скрытой проводки из стены. Имеет размеры 7,8х7,8х4,63 см.
Коробка наружного монтажа
С помощью данного изделия можно сократить затраты на установку электропроводки. Без нее пользователю придется к каждому электроприбору подключать кабель, а большое количество проводов очень тяжело скрыть, не испортив интерьер.
Коробка имеет габариты 4х8,3х4,6 см.
Расширение коробки наружного монтажа
Данное расширение позволяет соединить вместе несколько коробок наружного монтажа. Имеет размеры 4х8,3х4,6 см.
Электроустановочные устройства Schneider Glossa характеризуются большим ассортиментом и простотой монтажа. Они сделаны из термостойкого пластика и покрыты материалом PC+ASA, устойчивым к появлению царапин и УФ-излучению. Устройства выполнены в лаконичном дизайне, подходящем к любому интерьеру.
Типы электрических розеток — 15A 20A TL GFCI AFCI Round Square
Сравните типы электрических розеток, чтобы найти вилку или розетку подходящего размера для вашего дома или бизнеса.
Выберите розетку на 15 А, 20 А, TL (с замком), GFCI, AFCI, 120 В, 240 В, круглую или квадратную розетку в зависимости от потребностей, стиля и текущих соображений безопасности.
Основные типы розеток
Двойные розетки имеют центральное отверстие для винта.
Правильная пластина представляет собой двустороннюю крышку.
Уже довольно давно это стандартная розетка в домах США.
Каждая розетка в дуплексной розетке имеет длинную (нейтральную) прорезь (видна с правой стороны каждой вилки), более короткую (горячую) прорезь (показана слева) и полукруглое отверстие для заземления (вверху каждой розетки).
В некоторых очень старых домах вы можете найти винтажную квадратную розетку, подобную этой.
Типы блочных розеток
Современные розетки представляют собой устройства прямоугольной формы, которые подходят к кулисным крышкам.
Их часто называют блочными розетками, декораторскими розетками или розетками «Декора».
Термин «Декора» является торговой маркой Левитона, хотя он часто используется взаимозаменяемо с термином «рокер» для обозначения большего прямоугольного отверстия в пластине переключателя.
GFCI означает прерыватель цепи замыкания на землю. Этот тип розетки снизил риск поражения электрическим током за счет отключения питания, если он обнаружит, что электрический ток проходит через какой-либо ненормальный путь к земле (например, через воду или человека).
Он работает, контролируя количество тока, протекающего от горячего к нейтральному. Если устройство GFCI обнаруживает какой-либо дисбаланс, оно отключает цепь, отключая питание розетки.
Розетки GFCI имеют кнопки проверки и сброса в центре. Они необходимы в ванных комнатах, возле кранов на кухне и на открытом воздухе.
Правильная крышка представляет собой пластину кулисного переключателя.
AFCI (прерыватель цепи дугового замыкания) защищает от потенциальных электрических пожаров, обнаруживая искрение в проводке и розетках.
Когда электрические провода повреждаются (например, шнур будильника защемляется между мебелью и стеной), ток должен пройти через разрыв в проводе, чтобы замкнуть цепь.
Это основная причина электрических пожаров в домах.
РозеткиAFCI предназначены для обнаружения дугового разряда и отключения питания в случае обнаружения.
Сила тока розетки
Бытовые розетки выпускаются в версиях на 15 или 20 ампер, при этом 15 А является стандартом для американских домов.
Найдите горизонтальную прорезь, ответвляющуюся от одной из вертикальных прорезей, чтобы определить розетку на 20 А.
Розетки на 30 и 50 А используются для питания крупных бытовых приборов.
Эти емкости предназначены для сушилок в прачечных, плит на кухнях и больших электроинструментов, используемых в домашнем гараже.
Крышки розеток на 30 А.
Розетки с защитой от несанкционированного доступа
Розетки с защитой от несанкционированного доступа были созданы для безопасности детей.
Глядя на эти розетки, вы можете видеть, что внутри слотов есть механизм шторки, блокирующий доступ, если не вставлена двухштырьковая вилка.
Розетки с защитой от несанкционированного доступа (TR) помогают защитить детей, предотвращая попадание таких предметов, как невидимки или ключи.
Таблица размеров | Burkes Outlet
См. приведенную ниже таблицу размеров. Обратите внимание, что многие бренды различаются по размеру и посадке, поэтому это предназначено только для общего ознакомления.
