Разводка электрики на кухне под встраиваемую технику: схема распределения и этапы монтажа

Содержание

схема распределения и этапы монтажа

Кухня в современных квартирах является самым загруженным участком электросети. Это обусловлено использованием большого количества разнообразной бытовой техники. Поэтому разводка электрики на кухне должна выполняться в строгом соответствии с действующей или планируемой нагрузкой.

Нюансы распределения электричества на кухне

Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:

  1. Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
  2. Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
  3. Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
  4. Для электроснабжения кухни лучше применять несколько распределительных коробок.
    При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².
Подключение кухонного оборудованияк содержанию ↑

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

к содержанию ↑

Расчет общей мощности кухонной техники

Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

  • 16 А — для подключения маломощных приборов;
  • 32 А — для обеспечения питанием кухонной техники с большой мощностью.
Силовая розетка для плиты 32А

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Выбор выключателей света не сопровождается значимыми нюансами. Для исключения быстрого загрязнения рабочей поверхности клавиш выключателя рекомендуется отдать предпочтение изделиям без дизайнерских узоров и рельефов. При этом гладкая поверхность легко и быстро очищается от грязи.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

  • штроборез — в случае монтажа скрытой электросети;
  • перфоратор;
  • паяльник;
  • указатель напряжения до 1000 Вольт;
  • пассатижи;
  • комплект отверток с плоским и крестовым жалом;
  • молоток.
Инструменты для прокладки электропроводки

Обратите внимание! Рукоятки приборов и инструментов должны иметь изоляционное покрытие для обеспечения безопасности от поражения электрическим током.

к содержанию ↑

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Таблица для определения сечения кабеляк содержанию ↑

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Схема проводки для подключения бытовой техникик содержанию ↑

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

  1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
  2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
  3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
  4. Производится установка электрощита и защитных элементов.
  5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

к содержанию ↑

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

В щите рекомендуется смонтировать вводное устройство защитного отключения, номинал которого соответствует общей расчетной нагрузке. От УЗО отдельными линиями подать питание на розетки, освещение и единичные приборы с большой мощностью. При этом для каждой из линии использовать защитный автомат с расчетным номиналом.

Схема сборки электрощита в квартирек содержанию ↑

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

  • открытая прокладка кабельной линии;
  • скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

  • вся конструкция находится на виду, что сопровождается порчей эстетического вида;
  • повышенная вероятность механического повреждения.
к содержанию ↑
Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

После монтажа электрической сети следует проверить ее работоспособность, и только потом приступать к окончательной заделке мест укладки проводов.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

  • высокая безопасность;
  • длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

  • большие трудозатраты при монтаже;
  • сложность поиска поврежденного участка;
  • проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.
к содержанию ↑

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

  1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
  2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
  3. При формировании соединений следует избегать образования провиса кабеля.
  4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.
Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Разводка электрики на кухне своими руками: схема распределения и этапы монтажа

установка и замена своими руками, схема разводки электрики, размещение розеток и выключателей

Современная кухня давно стала царством высоких технологий. Помимо традиционных холодильника и плиты в ней прочно поселились посудомоечные машины, вытяжки, микроволновые печи с многообразными функциями и, конечно, телевизоры. Все эти устройства достаточно энергоемкие, и все работают от электрической сети. Поэтому планировка и монтаж электропроводки на кухне требуют особого внимания.

Виды проводок

Электрическая проводка — это сеть изолированных проводов в помещении, призванных доставлять электричество от счетчика до точки подачи его устройствам.

По материалу проводка бывает:

  1. Алюминиевая. Дешевый, но недолговечный материал. Обладает низкой электрической проводимостью.
  2. Медная. Срок эксплуатации до 40 лет. Обладает хорошей электрической проводимостью, но отличается высокой ценой.

Важным моментом является выбор способа монтажа разводки электросети.

Открытая

Представляет собой прокладку провода поверх строительных конструкций. Существуют специальные приспособления (кабель-канал, электротехнический плинтус), призванные фиксировать и сохранять целостность сети.

Преимущества:

  • легкость монтажа;
  • доступность в плане диагностики и ремонта;
  • не требует больших финансовых затрат.

Однако в кухонной зоне приходится сталкиваться с повышенной влажностью, огнем или горячими поверхностями.

Недостатки:

  • не защищена от влаги;
  • чувствительна к механическим повреждениям;
  • пожаро- и электроопасна.

Скрытая

Укладывается под поверхностью строительных конструкций, включая подвесной потолок и теплые полы.

Преимущества:

  • отвечает нормам пожарной безопасности;
  • защищена от влаги;
  • скрыта от механического воздействия;
  • электробезопасна;
  • не нарушает дизайн интерьера.

Однако это достаточно трудоемкий и недешевый способ.

Подготовка

Сегодня значительно увеличилось количество бытовых электроприборов. Старая проводка не справляется с современными нагрузками на электросеть. Когда встает вопрос о ее замене, необходимо обратить внимание на следующие моменты.

Проверка установленной проводки

Если электрика на кухне требует полной или частичной замены, понадобится схема проводки из технического паспорта на квартиру, чтобы точно знать, где проходит сеть.

Алюминиевая проводка рассчитана на 20 лет эксплуатации, медная — на 40. Исходя из этих показателей, в старых домах лучше сменить алюминиевую проводку на медную. Замена электропроводки в хрущевке необходима, поскольку зданиям уже больше 50-ти лет.

Старая электрическая сеть рассчитана на максимальную нагрузку до 3-4 кВт. Сегодня нагрузка в квартире составляет около 10 кВт. В современных постройках алюминиевую проводку не используют.

Поэтому:

  1. Выясняем расположение проводов по плану в техническом паспорте.
  2. Демонтируем старую электрику.
  3. Составляем схему новой разводки согласно современным правилам эксплуатации приборов.

Расчет суммарной токовой нагрузки

В паспорте каждого устройства указана его максимальная потребляемая мощность.

Суммарная токовая нагрузка — это сумма потребляемой мощности постоянно и часто используемых электроприборов, умноженная на 0,9 (вероятность одновременного использования), плюс 20% от полученной суммы в качестве запаса. Исходя из конечного результата, выбирают сечение кабеля.

Допустим, в кухне задействованы следующие устройства:

  • холодильник — 400 Вт;
  • вытяжка — 130 Вт;
  • хлебопечка — 600 Вт;
  • микроволновая печь — 1800 Вт;
  • посудомоечная машина — 1900 Вт;
  • телевизор — 200 Вт.

Сумма их потребляемой мощности = 5030 Вт.

Вероятность одновременной работы: 5030*0,9=4527 Вт.

Плюс 20% запаса.

Суммарная токовая нагрузка составит 5432,4 Вт.

Подбор сечения кабеля

От счетчика до распределительной коробки на кухне прокладывается провод, способный выдержать суммарную токовую нагрузку кухонной электротехники. От коробки отходят провода меньшего сечения, поскольку к ним подключат отдельные устройства.

Сечение кабеля также зависит от:

  1. Материала. Медный провод имеет меньшее сопротивление, чем алюминиевый, поэтому его сечение может быть в 1,5 раза меньше.
  2. Изоляции. Кабель меньшего сечения, но с хорошей изоляцией, выдерживает повышенные нагрузки.
  3. Длины провода. Потеря напряжения от коробки до розетки не должна превышать 5%. Это важно для чувствительной техники.
  4. Метода монтажа. Заштукатуренные провода больше греются, поэтому требуют большего сечения.

Учитывая все это, выбираем провод с соответствующим сечением.

В нашем случае, если проводка медная и закрытая, то, согласно таблице, от счетчика до распределительной коробки на кухне должен идти кабель сечением 4 кв.мм.

На подключение крупной бытовой техники специалисты рекомендуют выделять отдельную ветку. Например, на отрезок от коробки до посудомоечной машины подойдет провод сечением 1,5 кв.мм.

Чертеж схемы электропроводки

Выбрав метод монтажа, материал и сечение провода, можно приступить к чертежу схемы электрической сети кухни.

При составлении схемы необходимо помнить:

  1. Не надо ограничиваться одной распределительной коробкой на кухне: 2/3 энергоемкой техники находится именно в этой зоне.
  2. На мощные электроприборы лучше выделить отдельные ветки.
  3. На каждой из них специалисты рекомендуют установить устройство защитного отключения (УЗО).
  4. Если все же по какой-то причине коробка одна, при монтаже используется трехжильный провод сечением не менее 4 кв. мм.

Как рассчитать количество проводов

Количество проводов зависит от количества подключаемой техники.

Например, исходя из приведенного ранее списка электроприборов, можно сказать, что на кухне должно быть как минимум:

  • две сдвоенные розетки для холодильника с телевизором и вытяжки с хлебопечкой;
  • две отдельные розетки для посудомоечной машины и микроволновой печки;
  • одна сдвоенная розетка для любой другой техники, необходимость в которой иногда возникает;
  • провод под выключатель.

Определившись с количеством и местом расположения розеток, рассчитываем длину кабеля. Получаем 6 отрезков. Длина каждого рассчитывается согласно схеме. При этом желательно выбрать одно сечение для всей разводки.

Необходимые инструменты и материалы

Важно заранее подготовить все необходимые материалы, чтобы не тратить время на их поиск в процессе работы.

Материалы:

  • медный провод соответствующего сечения и длины для каждого участка;
  • распределительная коробка в запланированном количестве;
  • УЗО на 40 А под энергоемкие устройства;
  • УЗО на 16 А для менее мощной техники;
  • сдвоенные и одинарные розетки в запланированном количестве;
  • выключатель.

Также понадобится ряд инструментов.

Основные инструменты:

  • набор отверток, включая индикаторную;
  • пассатижи;
  • нож;
  • молоток;
  • паяльник электрический;
  • болгарка или перфоратор;
  • шуруповерт;
  • рулетка.

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно рекомендуют скрытый способ проведения электрики на кухне как более безопасный для этого помещения.

Монтаж скрытой проводки в жилом помещении предполагает штробление стен с целью создания каналов для электросети с их последующей шпаклевкой и штукатуркой. В новостройке провода крепятся к стене специальным крепежом. В углубления устанавливают коробки и подрозетники. Для источников света кабель ведется через пустоты в потолочной плите. После полного монтажа сети производится штукатурка и косметический ремонт. Так что проводка оказывается полностью скрыта.

Открытая проводка крепится к стенам с помощью фарфоровых роликов, расположенных на расстоянии 50 см друг от друга. К проводам предъявляют те же требования, что и при скрытом способе. Они располагаются параллельно или под прямым углом к стенам помещения на расстоянии 10-20 см от карниза. Рядом с дверью или окном сеть проводят в 10 см от проема. Розетки и выключатель используются накладные. Их устанавливают на специальный внешний подрозетник.

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность экс

5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл. щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Как правильно установить встроенную технику на кухне своими руками

Что нужно знать при подключении техники к электросети

Подключение любой техники на кухне требует прокладки электрического кабеля. Ее можно осуществлять 2 способами:

  • скрытым, то есть в стене;
  • поверхностным – в защитном коробе.

Лучшим способом считается скрытый способ, но он требует предварительного планирования, благодаря которому можно распределить нагрузку на электросеть.

Разница будет и в случае, если используется не обычная, а встраиваемая техника. Для встроенной вытяжки, духового шкафа, микроволновой печи характерны функциональность и декоративность. Кроме того, такой способ расположения техники на кухне считается невероятно экономичным с точки зрения пространственной организации. Важно не просто произвести подключение вытяжки, печи и так далее, но и обезопасить помещение от возможных аварийных ситуаций, связанных с проводкой. Для этого щиток дополняется предохранителем – он будет отключать электроэнергию по всей квартире в случае превышения напряжением допустимых значений.

Стоит также учитывать и мощность техники на кухне – для микроволновой печи, духового шкафа, варочной панели, вытяжки она может варьироваться от 1 до 6 кВт. В зависимости от этого определяется, какая розетка и вилка потребуется для подключения того или иного прибора. Понятно, что эти комплектующие должны иметь исполнение «евро».

Важно! Некоторые специалисты предлагают исключить связку «вилка-розетка» из электрической сети, производя подключение техники на кухне напрямую с помощью клемников. Они утверждают, что такой способ подключения увеличивает надежность электрической сети. На самом же деле такое подключение опасно – хозяин помещения должен всегда иметь возможность самостоятельно отключить прибор из сети.

Если же подключение техники с большим энергопотреблением (например, мощной вытяжки, духового шкафа, варочной панели) производится в квартире со старой проводкой, то для каждого отдельного изделия монтируется собственная проводка из подходящего по уровню нагрузки кабеля.

Есть также специальные рекомендации по подключению духового шкафа и варочной панели – для них в обязательном порядке устанавливается силовая розетка. Кроме того, не стоит забывать, что подключение варочной панели производится только после того, как будет установлена столешница.

Основные правила установки и выбора розеток

В большинстве случаев в каждой квартире уже есть старая электросеть с розетками, однако расположены они неудобно и не позволяют переносить технику в требуемое место. А потому установка новой мебели, варочной панели и духового шкафа сопровождается переносом розеток. Может потребоваться и добавление розеток на кухне – например, для микроволновой печи.

Каждая розетка на кухне устанавливается в соответствии со следующими рекомендациями:

  1. Для варочной панели розетка устанавливается на высоте 15-40 см – за плитой или мебелью. Розетка устанавливается на 32 А. Высокая мощность такой техники (5-6 кВт) заставляет запитывать розетку от отдельного автомата.
  2. Для духового шкафа (2-3 кВт) монтируется стандартная розетка, на той же высоте – 10-40 см.
  1. Другие бытовые розетки на кухне (например, для микроволновой печи) устанавливаются на высоте 1,0-1,2 м, вдоль столешницы в соответствии с имеющимся планом расположения мебели.
  2. Розетка для вытяжки монтируется на высоте 2 метра от уровня пола.

Важно! На одной розеточной линии подключается столько приборов, чтобы их мощность не превышала 4 кВт суммарно (понятно, что это для случаев, когда все приборы работают одновременно). Если же мощность техники существенно превышает рекомендуемую, то проводится отдельная линия через автомат.

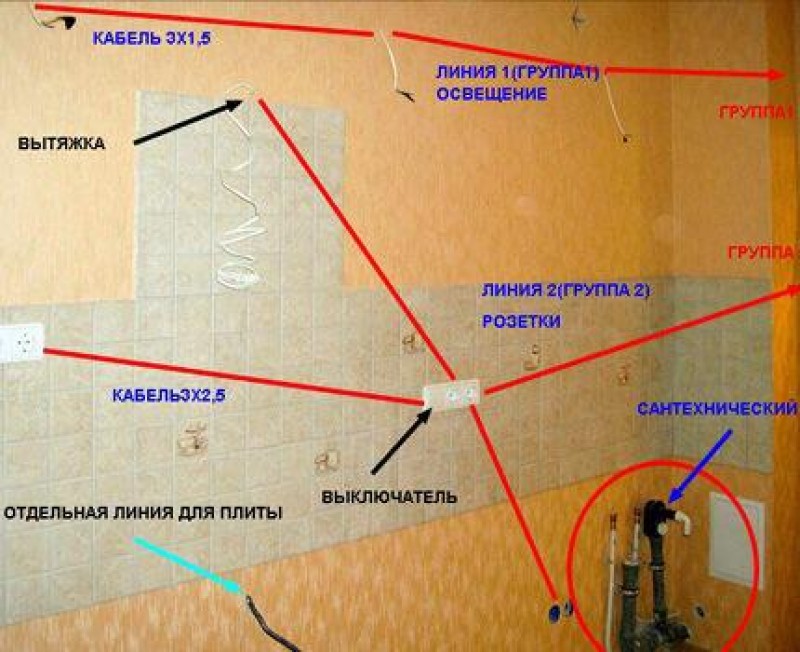

План разводки электрики


Кухонное помещение считается одним из наиболее нагруженным по энергозатратам помещений. Холодильник, современные плитки, микроволновка, электрический чайник, а также посудомоечные машины требуют большую мощность. Если проводка не справляется с потреблением всех бытовых приборов, сеть перегружается, что может привести к неполноценной работе устройств, их преждевременной поломке и даже к пожару.

Учитывая это, при правильном составлении плана нужно определиться с тем, какая техника будет находиться на кухне, а также заранее узнать потребляемую каждым прибором мощность.

Помимо технической стороны вопроса важно определиться с размещением бытовой техники. Это позволит установить нужное количество розеток во всех требуемых местах, что положительно скажется на интерьере кухни, потому что отпадет потребность в применении удлинителей и тройников. Идеальным вариантом является установка отдельной розетки для каждого прибора, находящегося на кухне: от холодильника до зарядного устройства для телефонов.


Монтаж электропроводки является очень ответственным этапом отделки кухонного помещения. От качества выполнения электромонтажа зависит полноценность работы бытовых приборов и срок их службы. Неграмотно сделанный ремонт приводит к возможности выхода оборудования из строя и грозит пожаром в помещении. Нужно учитывать то, что со временем приборы могут заменяться на более современные, которые, в свою очередь, потребляют большую мощность. В связи с этим желательно сделать расчёт мощности с запасом на будущее, что в будущем поможет избежать затруднений.

Вне зависимости от того, сколько всего оборудования будет размещено на кухне, многие современные устройства требуют отдельных розеток и силовых линий. Отдельные розетки нужны для следующих приборов:

  1. Духовой шкаф, варочная панель, посудомоечная машина.
  2. Холодильник.
  3. Стиральная машина.

Учитывая все эти требования и рекомендации, можно установить любую кухонную технику и быть уверенным в том, что ее подключение и дальнейшее использование не вызовет каких-либо неудобств.

Установка и подключение встроенной техники на кухне своими руками

Самостоятельное подключение встроенной техники и монтаж различных комплектующих не представляет большого труда. Достаточно обладать минимальными познаниями в электрике и некоторыми практическими навыками обращения с мебелью.

В кухонные гарнитуры чаще всего интегрируют духовые шкафы, варочные панели (газовые и электрические), посудомоечные машины, холодильники, стиральные машины, вытяжки, кофемашины, пароварки и другую бытовую технику.

Варочная панель

Для монтажа и установки варочной панели необходимо сделать отверстие в столешнице, монтажные размеры которого указываются в руководстве по эксплуатации. Делается это электролобзиком после тщательной предварительной разметки. Края выпила нужно обязательно обработать герметиком. Панель укладывается в отверстие на выложенную по краям уплотнительную ленту и фиксируется специальными зажимами, идущими в комплекте.

Подключение осуществляется в простую электрическую розетку. Для газовой варочной панели потребуется соединение с газопроводом посредством специального шланга.

Вытяжка

Вытяжки для кухни подразделяются на купольные и встраиваемые. Купольное устройство имеет декоративный короб и крепится с помощью саморезов к стене между навесными шкафами над варочной панелью. Встраиваемая вытяжная система врезается в дно шкафа, при этом открытой остается только небольшая часть с панелью управления.

Есть модели, которые встраиваются полностью и их совсем не видно. Такой вариант удобно использовать на кухне малогабаритной квартиры, т. к. в шкафу над вытяжкой остается еще место для хранения. В продаже можно найти варианты вытяжек, которые встраиваются в столешницу. Для подключения к центральной вентиляционной системе необходимо подвести гофру. Если такой цели нет (вытяжка будет работать в режиме рециркуляции), то устанавливаются угольные фильтры. На стене у потолка размещается электрическая розетка.

Стиральная или посудомоечная машина

Монтируются посудомоечные и стиральные машины под столешницу. При сборке гарнитура под эти приборы оставляются места в непосредственной близости от мойки. Устанавливается оборудование на полу между нижними тумбами. Затем на технику крепятся мебельные фасады с помощью специальных петель или простых саморезов.

Стиральные и посудомоечные машины устанавливают во встроенный кухонный гарнитур и подключают аналогичным образом:

  1. Подключение к электросети. Электрические розетки размещают на стене за соседними тумбами на высоте 200-500 см от пола. Требуется обязательное заземление.
  2. Подключение к водопроводу. Необходимо заранее запастись тройником, фитингами и обжимной муфтой. Подробная инструкция всегда прилагается к оборудованию.
  3. Подключение к канализации. Сливной шланг просто вставляется в тройник канализации. Все места соединений герметизируются резиновыми прокладками, лентой Фум и силиконом.

Электродуховка или СВЧ-печь

Электрическая духовка, микроволновка или компактный духовой шкаф размещаются как под столешницей, так и в пенале на удобной высоте. Все элементы мебели изготавливаются по размерам техники, поэтому ее следует выбирать заранее. При монтаже приборы просто вставляются в нишу и закрепляются шурупами.

Рекомендуется все розетки для подключения размещать на стене внизу у самого пола (по верхнему краю не выше 100-150 мм).

Холодильник

Встраиваемый холодильник размещается в специальном мебельном коробе (пенале), изготовленном под него. Для вентиляции внизу устанавливают пластиковую решетку, а вверху у стены оставляют небольшое расстояние. Фасады навешиваются на дверцы холодильника при помощи шарниров или скользящих полозьев.

Подготовка к установке холодильника

Перед установкой холодильника на кухне правила установки необходимо знакомиться с инструкцией от компании-производителя, и выяснить о предъявляемым к нему требованиям по монтажу.

Некоторые решения современных компаний нуждаются в особенных условий и дополнительных правилах к установке. К подобной категории относятся, к примеру, смарт-холодильник. Для него требуется условия, не предъявляемые к обыкновенным устройствам.

Если не нашли недочетов, то можно приступать к установке. Холодильник выставляют по уровню на то место, в которое его вначале хотели поставить. Кабель необходимо надежным образом прикрепить к задней стенке. Подключить к розетке вы можете лишь после 12 часов.
Время основано от метода транспортировки. Если он под наклоном, то это время возрастает примерно до 24 часов. По завершению отмеченного срока, стоит подключить его в розетку. У розетки должно быть заземление.

Опорные поверхности

При установке холодильника, нужно найти ровную, не скользящую и твердую поверхность. Если бетонное напольное покрытие выложено плиткой, проблемы не возникнут. Если отделка напольного покрытия сделана из деревянных материалов, нужно выяснить, что ее детали очень надежные зафиксированы и сумеют выдерживать вес прибора.

Кроме того, от подключенных компрессоров исходит вибрации. Если напольное покрытие подвижное, вибрация возрастает и распространяется волной по покрытию. Намного знают, что техника может вскоре выйти из стоя, кроме того, это может раздражать также домочадцев.

Необходимые инструменты

Как подключить холодильник? Для этих работ необходимо запастись всеми инструментами.

Ниже указаны все те приспособления, которые нужны для установки холодильника любых моделей:

  1. Гаечный ключ. Постоянно имеется в комплекте к оборудованию, применяют, чтобы регулировать высоту ножек.
  2. Уровень лазерный либо обыкновенный строительный, чтобы регулировать устройство по горизонтальной и вертикальной плоскости.
  3. Разводной ключ. Если у прибора есть лёдогенератор, то придется его подключать к трубопроводам с подачей воды.
  4. Фум-лента (обыкновенная пакля), чтобы уплотнять места соединений шланга с трубами льдогенератором.
  5. Отвертка для установки декоративных элементов на дверное полотно оборудования, если холодильник встраиваемый.

Важный момент: при доставке оборудования на дом и распаковке, необходимо дать ей время, чтобы она адаптировалась к окружающей среде. Перед подключением оборудования в электросеть, необходимо подождать около 6 часов. При продолжительном его нахождении в обстановке при отрицательных температурах время необходимо прибавить до дня.

Как правильно установить холодильник по уровню: этапы работы

Холодильник нужно ставить на ровную поверхность пола. У некоторых людей пол в кухне отделан плиткой. Чтобы холодильник не перемещался по полу, не создавалось скольжение, стоит купить специальные наклейки на ножки. Нужно отрегулировать передние ножки, чтобы он стоял ровно. После его установки на пол, проверяется ровно ли он будет стоять при открывании двери. Холодильник не должен шататься при открывании и закрывании, издавать странные звуки. Регулировка ножек осуществляется вручную или ключом. Так можно отрегулировать нужный наклон холодильника и выровнять его положение относительно пола и стен.

Поверхность, на которую устанавливается агрегат, должна быть ровной. Чтобы аппарат не шатался. Для этого на холодильнике есть специальные регулируемые ножки.

Высота передних ножек должна быть чуть больше, чем задних колесиков. При такой установке дверь будет плотно закрываться.

Этапы установки:

  • Выбрать место для холодильника;
  • Проверить поверхность пола на ровность;
  • Распаковать холодильник;
  • Поставить на выбранное место;
  • Отрегулировать высоту ножек.

Чтобы выставить верный уровень, можно воспользоваться специальными приспособлениями. Для регулировки уровня можно использовать тарелку с углублением, у которой будет на кромке небольшая полоска.

Устанавливать холодильник нужно не вплотную к стене. Необходимо оставлять зазор между стеной и ним около пяти сантиметров, чтобы проходила циркуляция воздуха. После этих шагов установки по уровню, учитывая все правила, идет установка к электросети.

Последующие шаги (мойка, подключение к электросети) производятся не сразу после установки холодильника на пол. Необходимо выждать определенное количество времени.

Подключение холодильника без коммуникаций

В этом случае мы имеем, в виду простую технику, которую необходимо установить и подключить к электросети. Инструкция по правильному подключению холодильника своими руками состоит из следующих правил и рекомендаций:

  1. Необходимо проверить корпус холодильника на наличие повреждений и дефектов.
  2. Подготовьте подходящее место для установки. Рядом с этим местом должна находиться розетка. Подключение холодильника через удлинитель делать нельзя.
  3. Корпус должен размещаться на расстоянии в 15 см от стены.
  4. Агрегат должен находиться строго в горизонтальном или вертикальном положении. Для регулировки холодильника необходимо выкрутить ножки.
  5. Проверьте по уровню правильность установочных работ.
  6. Подсоедините шнур в сеть и проверьте работоспособность.

Вот это и вся технология подключения нового холодильника к сети своими руками. Как видите, она не представляет ничего сложного. Выполнить этот процесс может каждый человек, которые не имеет необходимых навыков.

Подключение холодильника с подсоединением холодной воды

Многие холодильники могут иметь ледогенератор. Он используется для создания льда, который можно будет добавлять в напитки. Устройства могут иметь наливной или стационарный тип.

В первом случае ваш холодильник будет иметь специальный бачок, в который нужно добавлять воду. Чтобы подключить холодильник со стационарным ледогенератором нужно подвести подачу воды к необходимому разъему. Для того чтобы выполнить подключение холодильника стационарного типа необходимо подвести к нему подачи воды.

Сначала вам нужно установить двухкамерный холодильник на подготовленном месте. После этого вам потребуется врезаться в магистраль водопровода. Выбор материалов для выполнения этого процесса будет зависеть от вида водопровода. После этого вам необходимо прочесть рекомендации производитель и выполнить подключение водопровода к холодильнику. Затем просто проверьте работоспособность системы.

Как видите, подключение холодильника к электросети самостоятельно достаточно просто.

Особенности подключения оборудования с льдогенератором

На некоторых моделях «рефрижераторов» стоит льдогенератор — приспособление для создания льда разной формы и назначения (пищевого, технического). Генератор может быть наливной — вы сами заливаете воду в специальную емкость — или стационарный, подключенный к водопроводу.

Если у вас наливной генератор, тщательно выровняйте холодильный корпус относительно горизонта — перекос приведет к разливу жидкости и прочим проблемам. Стационарный же требует подключения к источнику питания и водоснабжения.

Существуют крупногабаритные двухдверные холодильники с системой No Frost и льдогенератором — они подключаются по стандартной схеме. Не забывайте, что такие агрегаты должны стоять далеко от источника тепла.

Как провести монтаж холодильника своими руками без профессионалов

Подсоединять и устанавливать холодильник советуют в следующей очередности:

  1. Во время замены уже отработавших холодильников новым, вначале осуществляют аккуратно демонтажные работы со старым и его извлекаем из пенала.
  2. Перед установкой технику подключаем к электросети. После осуществленным пробным подсоединением в электросеть смотрим, работает ли техника, то есть владелец выясняет, что схема в рабочем состоянии, мотор работает негромко.
  3. Фиксируем холодильник на свое место. Чтобы обеспечить оптимальный условия для работы прибора сейчас и бесшумную работу в дальнейшем, рекомендуется воспользоваться уровнем. Установку по вертикали можно осуществить благодаря вращению регулировочного болта, который находится в нижней области холодильника.
  4. В некоторых случаях для фиксации корпуса в необходимом положении, необходимо осуществить установку малой подкладки из пенопласта нужной толщины, которую можно незаметным образом размещать в отверстиях среди стенок холодильных установок и пенала.
  5. После выполнения данных работ осуществляется монтаж фасадной области панели пенала. К тому же фиксируется любой из предусмотренных изделий для монтажа, осуществляется уточнение хода створки и устойчивость конструкций в общем.
  6. После осуществляется подсоединение холодильников к электросети и оканчивая проверку работы бытового оборудования.

Установка встраиваемого холодильника

Главное правило при монтаже холодильного оборудования — оставляйте зазоры для циркуляции воздуха. Это поможет избежать перегрева. Если агрегат встраивается в шкаф, со всех сторон должны быть зазоры минимум по несколько сантиметров. Пенал, где находится встроенный холодильник, не должен быть полностью закрытым — берите шкаф с отсутствующей задней стенкой.

В нижней части мебельного шкафа предусматривается полка, под ней — вентиляционные отверстия. Над оборудованием оставляют зазор до 10 см.

Все остальные правила установки (ближе к розеткам, дальше от тепла и воды, на расстоянии от мебели) тоже в силе. Заранее определите, как будете подключать кабель — сверху или снизу прибора.

Инструкция по выполнению монтажа агрегата внутри шкафа:

  1. Сверьте размеры устройства и пенала кухонного гарнитура. Проверьте, есть ли зазоры со всех сторон.
  2. Установите устройство в пенал.
  3. Прикрепите фасад и дверцы.
  4. Установите декоративные и защитные элементы.
  5. Подключайте к сети.

Внешняя дверца

Если вы хотите полностью встроить холодильник в пенал кухонного гарнитура, выберите способ крепления дверцы:

Возможные варианты:

  • установка полозьев на дверце пенала;
  • дверца остается неподвижной относительно двери шкафа.

В первом случае при открывании дверца плавно скользит по одной-двум направляющим (точное количество определяется высотой шкафа). Фиксировать дверцу не надо — она сама будет смещаться при открывании. Для этого на двери фиксируют металлический уголок, соединенный с направляющей.

Если планируется встраивать «рефрижератор» не полностью, дверца не нужна — холодильная установка расположится в открытом пенале без дверей или отдельно от гарнитура.

Чтобы встройка не выбивалась из общего дизайна помещения, рекомендуем:

  • покрасить в тон кухонного гарнитура, стен кухни, электроплиты;
  • оклеить полимерной пленкой;
  • закрыть со стороны внешней стенки меловой доской.


Розетки электроприборов и бытовой техники должны быть расположены на открытом месте.

Подключение к электросети

Главное правило на данном этапе — обеспечение свободного доступа к розетке.

При подключении холодильника помните:

  • нельзя закрывать розетку, из-за этого не получится вовремя вытащить вилку при коротком замыкании или при поломке, придется отодвигать прибор от стены;
  • к удлинителю подключают ограниченное количество техники (не более 2-х единиц), т. к. в противном случае возрастает нагрузка на кабель;
  • розетку следует располагать под столешницей, над или сбоку;
  • не забывайте о рабочем заземлении.

Заведите провод удлинителя вдоль плинтуса за кухонным гарнитуром — это повысит безопасность электроприбора и снизит риск травмирования, если человек зацепится ногой за кабель.

Наличие автомата в цепи подключения холодильника позволяет предупредить поломку техники при перепадах напряжения, грозе, затоплении и других внештатных ситуациях.

Как поставить микроволновку сверху и стоит ли это делать


В маленьких квартирах на холодильник часто ставят микроволновую печь. Это имеет смысл, если агрегат маленький, а в печке вы будете только разогревать и размораживать пищу. Другие функции микроволновки — длительное приготовление, гриль, мультиповар и прочие — быстро приведут к перегреву устройства.

Учитывайте и другие правила:

  • расстояние от стены до СВЧ — такое же, как у холодильника: 10–15 см;
  • между электроприборами проложите фанеру или оргстекло. Пленку, клеенку и другие легковозгораемые материалы — ни в коем случае;
  • микроволновка должна быть оснащена ножками, чтобы зазор между агрегатами способствовал усилению циркуляции воздуха.

Источники
