Реечные стеклоподъемники ваз 2109. Реечные стеклоподъемники ВАЗ 2109: особенности, преимущества и установка

alexxlabРазное
Как устроены реечные стеклоподъемники для ВАЗ 2109. Каковы их основные преимущества перед тросовыми моделями. Как правильно установить электрические стеклоподъемники на ВАЗ 2109.

Содержание

Что такое реечные стеклоподъемники и чем они отличаются от тросовых

Реечные стеклоподъемники представляют собой механизм подъема и опускания стекол в автомобиле, в котором используется зубчатая рейка и шестерня вместо троса. Основные отличия реечных стеклоподъемников от тросовых:

  • Более надежная и долговечная конструкция
  • Плавный ход стекла без рывков и заеданий
  • Отсутствие растягивающегося со временем троса
  • Компактные размеры механизма
  • Простота установки и обслуживания

Благодаря этим преимуществам реечные стеклоподъемники постепенно вытесняют тросовые модели и устанавливаются на современные автомобили.

Особенности реечных стеклоподъемников для ВАЗ 2109

Для автомобилей семейства ВАЗ 2109 выпускаются специальные комплекты реечных электростеклоподъемников, адаптированные под конструкцию дверей этих моделей. Их основные особенности:


  • Компактный моноблочный корпус с интегрированным электроприводом
  • Использование прочных полимерных материалов
  • Диапазон рабочих температур от -45°C до +100°C
  • Самоблокировка механизма для защиты от взлома
  • Встроенная защита электродвигателя от перегрузок
  • Простой монтаж на штатные места без доработки дверей

Такая конструкция обеспечивает надежную работу стеклоподъемников в течение всего срока службы автомобиля.

Преимущества установки электрических стеклоподъемников на ВАЗ 2109

Замена штатных ручных стеклоподъемников на электрические реечные дает владельцу ВАЗ 2109 ряд существенных преимуществ:

  • Повышение комфорта при управлении стеклами
  • Возможность дистанционного управления стеклоподъемниками
  • Плавный ход стекол без усилий
  • Увеличение ресурса механизма стеклоподъемников
  • Улучшение шумоизоляции салона
  • Повышение остаточной стоимости автомобиля

При этом затраты на установку электростеклоподъемников окупаются повышением комфорта и функциональности автомобиля.

Как выбрать качественные реечные стеклоподъемники для ВАЗ 2109

При выборе комплекта электростеклоподъемников для ВАЗ 2109 следует обратить внимание на следующие критерии:


  • Репутация производителя и наличие сертификатов качества
  • Использование качественных материалов (металл, полимеры)
  • Наличие защиты электропривода от перегрузок
  • Плавность хода механизма без заеданий
  • Простота установки без доработки дверей
  • Длительный гарантийный срок (не менее 3 лет)
  • Доступность запчастей и сервисного обслуживания

Оптимальным выбором являются комплекты от проверенных российских производителей, например «Форвард» или «Гранат», адаптированные специально под ВАЗ 2109.

Процесс установки электрических стеклоподъемников на ВАЗ 2109

Установка реечных электростеклоподъемников на ВАЗ 2109 включает следующие основные этапы:

  1. Демонтаж обшивки дверей и штатных стеклоподъемников
  2. Установка электрических стеклоподъемников на штатные места
  3. Прокладка электропроводки и подключение к бортовой сети
  4. Установка кнопок управления в удобном месте
  5. Регулировка хода стекол и проверка работы механизмов
  6. Установка обшивки дверей на место

При наличии навыков установку можно выполнить самостоятельно, следуя инструкции. Но для гарантии качества рекомендуется обратиться в специализированный сервис.


Особенности эксплуатации и обслуживания реечных стеклоподъемников

Реечные электростеклоподъемники отличаются высокой надежностью, но для обеспечения их долговечности следует соблюдать несколько правил:

  • Не прикладывать чрезмерных усилий при заедании стекла
  • Регулярно очищать направляющие от пыли и грязи
  • Периодически смазывать механизм специальной смазкой
  • Избегать попадания влаги на электропривод
  • Не перегружать механизм частыми циклами подъема/опускания

При правильной эксплуатации реечные стеклоподъемники прослужат весь срок службы автомобиля без необходимости ремонта или замены.

Типичные неисправности реечных стеклоподъемников и способы их устранения

Несмотря на надежность, иногда могут возникать проблемы в работе электростеклоподъемников. Рассмотрим наиболее распространенные неисправности и методы их устранения:

Стекло не поднимается или опускается

Возможные причины:

  • Перегорел предохранитель — заменить предохранитель
  • Неисправен электродвигатель — заменить электропривод
  • Обрыв проводки — найти и устранить обрыв

Стекло движется рывками

Способы устранения:


  • Очистить и смазать направляющие
  • Проверить крепление стеклоподъемника
  • Отрегулировать натяжение пружины компенсатора

Посторонний шум при работе

Необходимо проверить:

  • Износ шестерен редуктора
  • Ослабление креплений механизма
  • Попадание посторонних предметов

При серьезных неисправностях рекомендуется обратиться в специализированный сервис для диагностики и ремонта.

Законность установки электростеклоподъемников на ВАЗ 2109

Многих автовладельцев интересует вопрос — нужно ли регистрировать установку электростеклоподъемников в ГИБДД? Ответ — нет, не нужно. Установка электрических стеклоподъемников не является изменением конструкции транспортного средства, так как:

  • Не затрагивает силовые элементы кузова
  • Не влияет на безопасность движения
  • Устанавливается на штатные места без доработок
  • Не меняет внешний вид и габариты автомобиля

Таким образом, вы можете спокойно устанавливать электростеклоподъемники на свой ВАЗ 2109 без каких-либо согласований с ГИБДД.

Выводы: стоит ли устанавливать реечные электростеклоподъемники на ВАЗ 2109

Подводя итог, можно сделать вывод, что установка реечных электрических стеклоподъемников на ВАЗ 2109 имеет ряд существенных преимуществ:


  • Значительно повышает комфорт управления стеклами
  • Увеличивает ресурс механизма стеклоподъемников
  • Улучшает шумоизоляцию салона
  • Повышает остаточную стоимость автомобиля
  • Не требует сложного монтажа и регистрации изменений

При выборе качественного комплекта от проверенного производителя и правильной установке, реечные электростеклоподъемники прослужат весь срок эксплуатации автомобиля, обеспечивая комфорт и удобство использования. Поэтому их установку можно рекомендовать всем владельцам ВАЗ 2109, желающим модернизировать свой автомобиль.

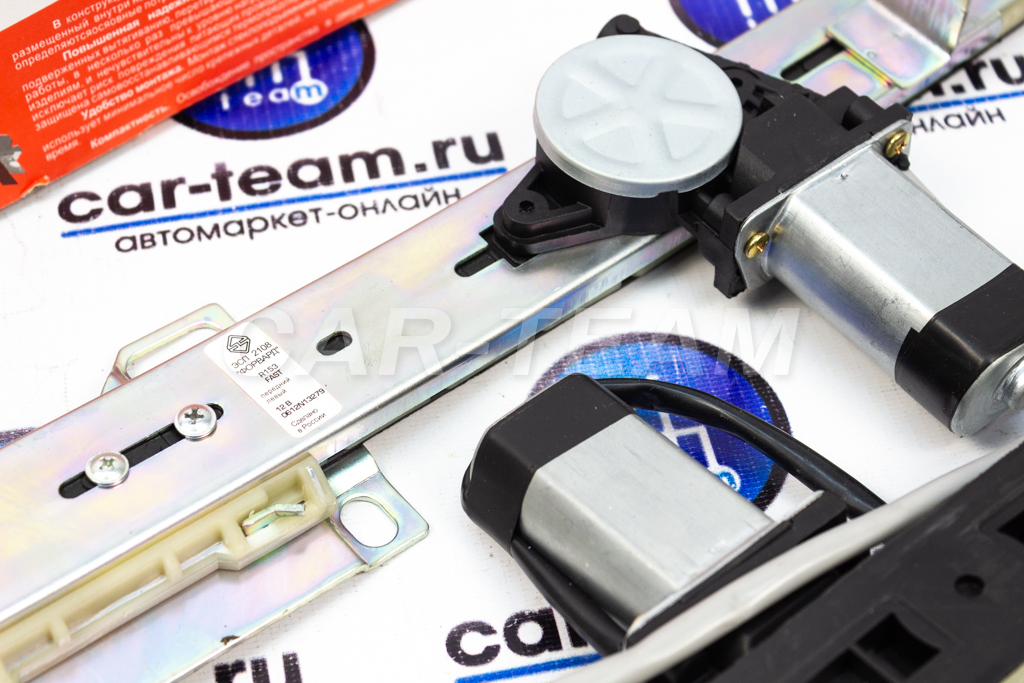

Электрические стеклоподъемники ФОРВАРД для ВАЗ-2109 в передние двери | Стеклоподъем.РФ

Электрические стеклоподъемники в передние двери автомобилей ВАЗ-2109 и ВАЗ-21099, а также LADA Samara (ВАЗ-2114, ВАЗ-2115) выпуска с 1987 по 2013 год.

Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ручек механических стеклоподъемников.

Электропроводка для подключения и переключатели стеклоподъемников не входят в состав комплекта:
— во-первых, потому что если на Вашем автомобиле уже были установлены электростеклоподъемники, и проводка с кнопками Вам не нужны, то Вы можете за них не переплачивать, а купить только сами стеклоподъемники;
— а во-вторых, потому что мы предлагаем Вам на выбор несколько вариантов электромонтажных комплектов. Вы можете добавить в свой заказ тот, который наиболее подходит к Вашему автомобилю.

Тип конструкции: реечные.

Производитель: ООО «Технические системы» (Россия, Ижевск).

Торговая марка: «ФОРВАРД».

Артикул изделия по номенклатуре производителя: R152.

Каталожные номера оригинальных деталей (АвтоВАЗ):

2109-6104008-15 — электростеклоподъемник в сборе правый;
2109-6104009-15 — электростеклоподъемник в сборе левый;
21090-6104008-12, 21090-6104008-22, 21090-6104008-32, 21090-6104008-38 — электростеклоподъемник передней двери правый;
21090-6104009-12, 21090-6104009-22, 21090-6104009-32, 21090-6104009-38 — электростеклоподъемник передней двери левый.

Применяемость на автомобилях

МаркаМодель автомобиляТип кузоваК-во дверейГоды выпуска
ВАЗ2109хэтчбек51987 — 2011
ВАЗ21099седан41990 — 2011
ВАЗ2114 / LADA Samaraхэтчбек52001 — 2013
ВАЗ2115 / LADA Samaraседан41997 — 2013


Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

Устанавливаются на места направляющих штатных стеклоподъемников и крепятся в штатные крепежные отверстия крепежными деталями заменяемых стеклоподъемников.

Технические характеристики

Диапазон рабочего напряжения
Номинальное усилие на ведущей пластине
Допустимое усилие на ведущей пластине
Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии
Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

10,8 — 15 В
12 кгс
20 кгс

4 с

8 А

Комплектность

Электростеклоподъемник R152 правый
Электростеклоподъемник R152-01 левый
Заглушка декоративная
Фиксатор заглушки
Винт самонарезающий крепления заглушки
Упаковка
Паспорт

1
1
2
2
2
1
1

Гарантийный срок работы изделий — 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,405 кг.

Паспорт электростеклоподъемников «ФОРВАРД» R152 для ВАЗ-2109

Видеообзор комплекта стеклоподъемников

Устройство стеклоподъемников «ФОРВАРД»

Как отличить подделку от оригинала

5 отличий стеклоподъемников «ФОРВАРД» в нашем магазине от тех,


что Вы можете купить в другом месте

Видеоинструкция по установке электростеклоподъемников

Отчеты наших покупателей об установке cтеклоподъемников

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2115

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2109

Фотоотчет об установке электрических стеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2109

Электростеклоподъемники «ФОРВАРД» для ВАЗ-2109 (в передние двери)

  • TUNING063:Тюнинг, запчасти и аксессуары
  • Весь товар
  • Стеклоподъемники
Автомобили
Отечественные
Типы Легковые
Марка Ваз
Модель 2109, 21099, 2114, 2115
Товары Стеклоподъемники
Производитель Steklopodem
Тип стеклоподъемников реечные
Место установки
спереди, слева, справа
Комплектность комплект стеклоподъемников с моторедукторами на 2 двери
Привод электрический
Марка товара Форвард

Добавить к сравнению

Реечные электрические стеклоподъемники «ФОРВАРД» R152 и R152-01 предназначены для установки в передние двери автомобилей ВАЗ-2109, ВАЗ-21099 и их модификаций, а также автомобилей семейства LADA Samara (ВАЗ-2114, ВАЗ-2115).

Производитель: ООО «Технические системы» (Россия, г. Ижевск).

Артикул по каталогу производителя: DSQ-111.

Каталожный номер оригинальных деталей (АвтоВАЗ):
— 2109-6104008 — электростеклоподъемник передней двери правый,
— 2109-6104009 — электростеклоподъемник передней двери левый.

Стеклоподъемник представляет собой единый блок механизма перемещения стекла и моторедуктора. В конструкции стеклоподъемника применен зубчатый реечный механизм, компактно размещенный внутри направляющей стекла, на которой неподвижно закреплен моторедуктор, чем определяются основные потребительские качества.

Стеклоподъемник не имеет составляющих, например, троса, подверженных вытягиванию, перетиранию, появлению люфтов. Все компоненты стеклоподъемника имеют ресурс работы превышающий уровень традиционных требований к аналогичным изделиям и нечувствительны к уровню нагрузки, что подтверждено ресурсными испытаниями в различных условиях.
Потери на трение в механизме перемещения стеклоподъемника сведены к минимуму, за счет чего в процессе эксплуатации практически полностью отсутствует износ его элементов.

Специально подобранные пластики, использованные при изготовлении стеклоподъемника, имеют диапазон рабочих температур от -45оС до +100оС.

Неподвижно расположенный электродвигатель исключает риск повреждения питающих проводов стеклоподъемника.

Моторедуктор обладает свойством самоторможения, за счет чего исключается перемещение стекла при воздействии вибрации, а также обеспечивается необходимый уровень защиты от вскрытия автомобиля злоумышленником.

Обмотка двигателя стеклоподъемника защищена самовосстанавливающимся биметаллическим предохранителем фирмы «Otter».

Монтаж реечного стеклоподъемника понятен на интуитивном уровне (на место центральной направляющей стекла заменяемого стеклоподъемника), использует минимальное число крепежных деталей. Радиус кривизны направляющей соответствует радиусу кривизны стекла.

Доработка двери для большинства моделей стеклоподъемников не требуется. При необходимости она заключается в сверлении двух отверстий.

Все металлические детали имеют покрытие Ц12.хр. (оцинкованы).

При производстве стеклоподъемников применяется система менеджмента качества соответствующая требованиям ГОСТ Р ИСО 9001-2001 подтвержденная cертификатом соответствия.

Применяемость на автомобилях

Марка автомобиля Модель автомобиля Тип кузова Количество дверей Период выпуска
ВАЗ ВАЗ-2109 хэтчбек 5 1987 — 2011
ВАЗ ВАЗ-21099 седан 4 1990 — 2011
ВАЗ ВАЗ-2114 / LADA Samara хэтчбек 5 2001 — наст. время
ВАЗ ВАЗ-2115 / LADA Samara седан 4 1997 — 2012


Технические характеристики

Диапазон рабочего напряжения
Номинальное усилие на ведущей пластине
Допустимое усилие на ведущей пластине
Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии
Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

 10,8-15 В
12 кгс
20 кгс

4 с

8 А

Комплектность

Электростеклоподъемник R152 передний правый
Электростеклоподъемник R152-01 передний левый
Заглушка декоративная
Фиксатор заглушки
Винт самонарезающий крепления заглушки
Упаковка
Паспорт

 1
1
2
2
2
1
1

Электромонтажный комплект в подарок от Стеклоподъем. РФ.

Гарантийный срок работы изделий — 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,580 кг.

Паспорт электростеклоподъемников «ФОРВАРД» R152 для ВАЗ 2109

Читать фотоотчет по установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2115

Видеообзор электрических стеклоподъемников «ФОРВАРД»
для ВАЗ-2109 (в передние двери)
