Регулировка оборотов двигателя стиральной машины: плата управления и способы подключения

Как работает плата регулировки оборотов двигателя стиральной машины. Какие функции выполняет регулятор скорости. Как правильно подключить и настроить регулятор оборотов. Какие защиты предусмотрены в схеме управления двигателем.

Принцип работы регулятора оборотов двигателя стиральной машины

Регулятор оборотов двигателя стиральной машины представляет собой электронную плату, которая позволяет управлять скоростью вращения мотора. Основные функции такого регулятора:

• Плавный пуск двигателя
• Регулировка скорости вращения
• Поддержание заданных оборотов при изменении нагрузки
• Защита двигателя от перегрузок
• Обеспечение реверса (изменения направления вращения)

Принцип работы регулятора основан на управлении подаваемым на двигатель напряжением с помощью симистора. Микроконтроллер считывает сигнал с датчика оборотов (тахогенератора) и регулирует угол открытия симистора, изменяя тем самым напряжение питания мотора.

Основные компоненты платы регулировки оборотов

В состав типовой платы регулятора входят следующие ключевые элементы:

• Микроконтроллер — мозг устройства, реализующий алгоритм управления
• Симистор — силовой ключ для регулирования напряжения
• Схема питания микроконтроллера
• Цепи обработки сигнала с тахогенератора
• Цепи управления симистором
• Защитные цепи

Качество регулирования во многом определяется программным обеспечением микроконтроллера. Современные регуляторы используют цифровые ПИД-регуляторы для точного поддержания заданной скорости.

Функции и возможности регулятора оборотов

Рассмотрим основные функции, реализуемые регулятором скорости двигателя стиральной машины:

Плавный пуск (Soft Start)

При включении двигатель плавно разгоняется до заданной скорости по линейной рампе. Это позволяет избежать рывков и больших пусковых токов. Время разгона может регулироваться.

Регулировка скорости

Скорость вращения двигателя может изменяться в широких пределах — от минимальных 300-400 об/мин до максимальных 10000-12000 об/мин. Регулировка осуществляется с помощью потенциометра.

Поддержание постоянной скорости

При изменении нагрузки на валу двигателя регулятор автоматически корректирует напряжение питания, поддерживая заданные обороты. Это обеспечивается за счет обратной связи по скорости с тахогенератора.

Реверс

Регулятор позволяет изменять направление вращения двигателя путем переключения обмоток статора. Для этого используется внешний переключатель.

Защитные функции регулятора оборотов

Современные регуляторы оснащаются рядом защитных функций для повышения надежности:

• Защита от перегрузки (OLP) — отключение при длительной перегрузке двигателя
• Защита от обрыва датчика оборотов — предотвращает неконтролируемый разгон
• Защита от неправильного подключения
• Защита от перенапряжений в сети

При срабатывании защиты регулятор блокирует работу двигателя. Для возобновления работы требуется устранить причину и перезапустить устройство.

Подключение регулятора оборотов к двигателю стиральной машины

Рассмотрим типовую схему подключения регулятора на примере двигателя MCA 30/64:

1. Подключите провода питания 220В к соответствующим контактам регулятора
2. Подключите выводы статора и ротора двигателя согласно схеме
3. Подключите провода тахогенератора к разъему регулятора
4. При необходимости подключите потенциометр для ручной регулировки скорости
5. Для реализации реверса подключите переключатель к выводам обмоток статора

Важно правильно определить выводы обмоток двигателя. Для этого можно воспользоваться мультиметром, прозвонив контакты. Неправильное подключение может привести к выходу регулятора из строя.

Настройка и проверка работы регулятора оборотов

После подключения необходимо выполнить настройку и проверку работы регулятора:

1. Установите минимальную скорость потенциометром
2. Включите питание и убедитесь в плавном запуске двигателя
3. Постепенно увеличивайте обороты до максимума
4. Проверьте работу защиты от перегрузки, кратковременно заблокировав вал
5. Проверьте работу реверса, переключив направление вращения

При правильной настройке двигатель должен плавно изменять обороты во всем диапазоне без рывков и посторонних шумов. Регулятор должен поддерживать заданную скорость при изменении нагрузки на валу.

Возможные неисправности регулятора оборотов

Наиболее распространенные проблемы при работе регулятора оборотов:

• Двигатель не запускается или запускается рывками
• Не регулируются обороты или малый диапазон регулировки
• Нестабильная работа на малых оборотах
• Перегрев регулятора или двигателя
• Сильные помехи в сети при работе

Причинами могут быть как неисправности самого регулятора, так и проблемы с подключением или настройкой. При возникновении неполадок рекомендуется в первую очередь проверить правильность монтажа и качество соединений.

Заключение

Регулятор оборотов является важным компонентом системы управления двигателем стиральной машины. Он обеспечивает плавное управление скоростью, защиту мотора и повышает энергоэффективность. При выборе регулятора следует учитывать параметры конкретного двигателя и требования к диапазону регулирования. Грамотный подбор и настройка регулятора позволяет значительно расширить возможности применения стандартных двигателей стиральных машин в различных самодельных устройствах и приспособлениях.

Мощность двигателя стиральной машины — регулировка оборотов

Решив подключить мотор от стиральной машины к другому прибору, пользователь задумывается о том, как отрегулировать его обороты. Прямое подключение мотора к электросети позволяет выдавать ему полную мощность. Но, чтобы самодельные приборы нормально функционировали, необходимо научиться управлять скоростью вращения двигателя от стиральной машины.

Как это сделать, читайте в статье.

Правильное подключение коллекторного двигателя

Какая бы ни была мощность двигателя машины-автомат, ею нужно правильно управлять. Поэтому важно уметь регулировать число оборотов.

Разберемся, как подсоединить коллекторный двигатель и определить провода таходатчика, который выступает регулятором оборотов.

• В некоторых моторах определить выводы статора и ротора можно по цвету. Как показано на фото ниже, два первых провода белого цвета – выходы таходатчика. Для подключения они пока не понадобятся. Красный и коричневый – провод статора, серый и зеленый – ротора.

• Чтобы точно убедиться, прозвоните провода мультиметром, подыскивая пары. Рабочая обмотка показывает меньшее сопротивление, тогда как выходы тахогенератора (датчика оборотов) должны показывать около 70 Ом.
• По схеме соедините вывод статора с выходом ротора, оставшиеся два провода подключите к сети 220 Вольт.

После того как двигатель запущен, проследите, сколько оборотов он выдает. Есть две схемы, которые регулируют вращения стиралки, – опишем их ниже.

Как самостоятельно регулировать скорость вращения мотора

Как регулировать обороты у двигателя стиральной машины-автомат и полуавтомат? Своими руками это можно сделать через плату (микросхему) или регулятор напряжения. Разберем подробнее оба способа.

Подключение через регулятор

Для этого можно использовать поворотное колесо, диммер, гашетку от дрели. Этот метод подскажет, как увеличить или уменьшить количество оборотов двигателя. То есть, поворачивая установленное колесо, вы сможете контролировать поступающее напряжение к мотору из сети 220 Вольт.

Подключение проходит по схеме:

• Согласно схеме, один провод обмотки статора соединяется якорем (ротором).
• Затем один провод ротора подсоединяется к регулятору оборотов.
• Оставшийся провод статора и ротора подключается к сети 220 Вольт.

Обратите внимание, что перед подключением обязательно нужно зафиксировать электродвигатель. Поскольку, включаясь на полной мощности, он может соскочить со стола.

Запустив мотор, вы обнаружите, что он работает в полную силу. Попытавшись установить управление оборотами с помощью колеса, вы заметите, что сразу же теряется скорость и мотор останавливается. То есть о нормальной работе не может быть речи.

Но у нас есть еще один, более действенный метод.

Подключение через плату (микросхему)

Как контролировать обороты с помощью платы регулировки? Здесь задействуется тахогенератор. Сам по себе датчик не может ничем управлять, его нужно правильно подключить. Именно для этого используется микросхема. Подключение выполняется по схеме регулятора на основе TDA 1085.

Какие обороты сможет совершать мотор при таком подключении? От высоких до низких. При этом вам не нужно будет вращать регулятор рукой, управлять оборотами можно через тумблер.

Если попытаться создать нагрузку на электоромотор, то обороты сразу снизятся, после чего возобновятся с новой мощностью. Все потому, что датчик взаимодействует с платой, посылая сигнал о снижении мощности.

Те, кто разбирается в электрике, смогут самостоятельно собрать такую плату. Список деталей представлен в таблице ниже. Можно поступить проще и заказать такую микросхему в интернет-магазине.

Теперь вы знаете, как не только подключить, но и правильно отрегулировать работу двигателя. Можно смело приниматься за эксперименты в создании домашней техники.

Подключение двигателя стиральной машинки, реверс, регулятор оборотов

В стиральных машинах чаще всего из строя выходит автоматика, на втором месте подшипники и резинотехнические изделия. Двигатель – самый надежный узел, его используются при изготовлении различных домашних станков. Но для этого надо уметь изменять направление вращения и регулировать скорость.

Что требуется

• Тумблер с двумя группами контактов 220 В 15 А, приобрести его можно на Али Экспресс.

• Регулятор оборотов 400 Вт 220 В 50 Гц, также берите на Али Экспресс.

• Электродвигатель от автоматической стиральной машинки, подойдет почти любой марки.

• Отрезки проводов различного цвета, желательно синего (ноль) и коричневого (фаза).

• Потребуется изолента, для установки мощного радиатора купите новый и тюбик теплопроводящей пасты.

• Для проверки схемы соединения рекомендуется пользоваться обыкновенным тестером или хотя бы индикатором.

Подключение двигателя

Внимательно осмотрите клеммники снятого двигателя. На нем есть шесть выводов: два контакта идут к датчику оборотов (таходатчику) и по два контакта с обмоток ротора и статора.

Тахометр нам не нужен, его не трогаем, надо подключить только двигатель.

Все однофазные двигатели такого типа подключаются одинаково. Выход обмотки статора надо присоединить к входу обмотки ротора. Оставшиеся два конца присоединяются к нулю и фазе. Нет разницы, какая именно обмотка будет первой, а какая второй.

Определите выходы обмоток на разъеме. Пользоваться надо тестером, один контакт постоянно держите на клемме, а второй по очереди прикладывайте к остальным. Если прибор показал короткое замыкание, то две клеммы присоединены к одной обмотке.
В нашем случае к одной обмотке подключен нижний и второй сверху контакты, а ко второй клемма над нижним и третья сверху. Соответственно, нам надо перемычкой соединить второй и третий верхние контакты. Сделайте перемычку и выполните соединение. Для гарантии опять прозвоните, теперь у вас короткое должно показывать между двумя оставшимися клеммами.

К двум оставшимся присоедините напряжение 220 В, если все в норме – двигатель начнет вращаться.

Подключение реверса

Как выше упоминалось, для изменения направления вращения необходимо поменять местами подключения одной из обмоток между собой.

И двигатель начнется вращаться в другую сторону. Проверьте правильность соединения, поменяйте местами провода на клеммнике согласно описанной схеме, включите напряжение. Направление вращения двигателя должно измениться на противоположное.

Контакт, на который подавалась фаза, надо соединить со входом второй обмотки. Напряжение попадает на освободившуюся клемму, положение ноля не меняется. Изменение порядка подключения можно делать щелчками тумблера.

Переверните тумблер вверх ногами, на днище есть обозначения каждого выхода и схема их соединения в левом и правом положении переключателя.
Для облегчения понимания нарисуйте элементарную схему соединения: две обмотки и два контакта переключателя. Средние контакты по очереди присоединяются/отсоединяются к двум боковым. Подключение элементарное.

Одну обмотку соедините с крайним нижним контактом и свяжите ее перемычкой с крайним верхним. Вторую обмотку подключите к средней клемме, пусть таким образом в нашем примере будет присоединена обмотка статора.

Теперь сталось подключить ротор. Один контакт тумблера должен подключаться к выходу обмотки ротора, а второй напрямую к нулевому проводу питания.
Если все понятно, то приступайте к соединению. Сделайте по диагоналям перемычки между крайними клеммами. Один средний вывод тумблера подключается к нулю, а второй ко второй обмотке.
Присоедините все провода и еще раз проверьте правильность схемы. Средние контакты: один к нулю питания, другой к обмотке статора. Второй конец этой обмотки подключается сразу к фазе питания (коричневый провод).
Контакты по диагоналям должны иметь перемычки, провода от них идут на вторую обмотку (ротора). Перед включением обязательно проверьте тестером изменения короткого замыкания при переключении тумблера.

Тщательно заизолируйте контакты, проверьте функциональность двигателя. При переключении направление вращения должно меняться. Категорически запрещается менять направление движения до полной остановки ротора.

Регулятора оборотов, моя доработка

Если вы покупали недорогую китайскую продукцию, то надо обязательно сделать ревизию устройства. Достаньте из корпуса начинку и обратите внимание на симистор. В лучшем случае на нем очень маленький радиатор, не могущий эффективно отводить тепло. В худшем случае вообще ничего нет.

На новом радиаторе нарежьте резьбу М3, отрегулируйте его длину по размерам корпуса. Намажьте поверхность симистора термопастой и закрепите подготовленный радиатор. Соберите регулятор.

Подключите регулятора

Осмотрите устройство. Сзади на корпусе есть планка с разъемами и штекер с клеммами. Каждый контакт подписан.

Найдите на входе ноль, фазу и землю (если у вас в доме есть заземление). К ним подключается питание, в нашем случае ноль и фаза (земли нет).
Теперь следует найти выход ноля и фазы с регулятора. На крышке должна быть подробная схема с указанием назначения каждого выходного провода и его цвета.
На купленном регуляторе желтый – земля, два синих – на датчик тахометра, красный – фаза. Белый и зеленый взаимозаменяемые, но для этого надо менять положение перемычки. В нашем случае задействован зеленый. Определяется соединение прозванием выводов тестером.
Подключите синие провода к таходатчику на клеммнике двигателя. На примере к средней клемме тумблера присоединен ноль (зеленый), а к свободному контакту обмотки фаза (коричневый). Желтые провода на клеммнике присоединены к тахометру. Подайте напряжение на регулятор скорости и проверьте работу двигателя на всех режимах и скоростях.

На корпусе устройства есть специальное отверстие для регулировки режимов вращения переменным резистором. С его помощью меняется шаг изменения оборотов, вращение ротора будет начинаться не рывком, а почти с нуля. Выставьте нужные режимы.

Заключение

Любые электромонтажные работы следует делать в строгом соответствии с ПУЭ. Если вы не можете расшифровать эти три буквы без помощи интернета, то не стоит рисковать своим здоровьем.

Смотрите видео

Регулятор двигателя стиральной машины с регулируемым крутящим моментом

Регулятор двигателя, показанный в этой статье, представляет собой регулятор для универсальных двигателей (щеточных) на 220 В, который позволяет контролировать крутящий момент или поддерживать постоянную скорость вращения на фиксированном значении при изменении нагрузки. Он предназначен для работы с двигателями стиральных машин, оснащенными датчиком тахометра (или скорости), такими как двигатель МСА 30/64. Название этого регулятора MST_K07_CL

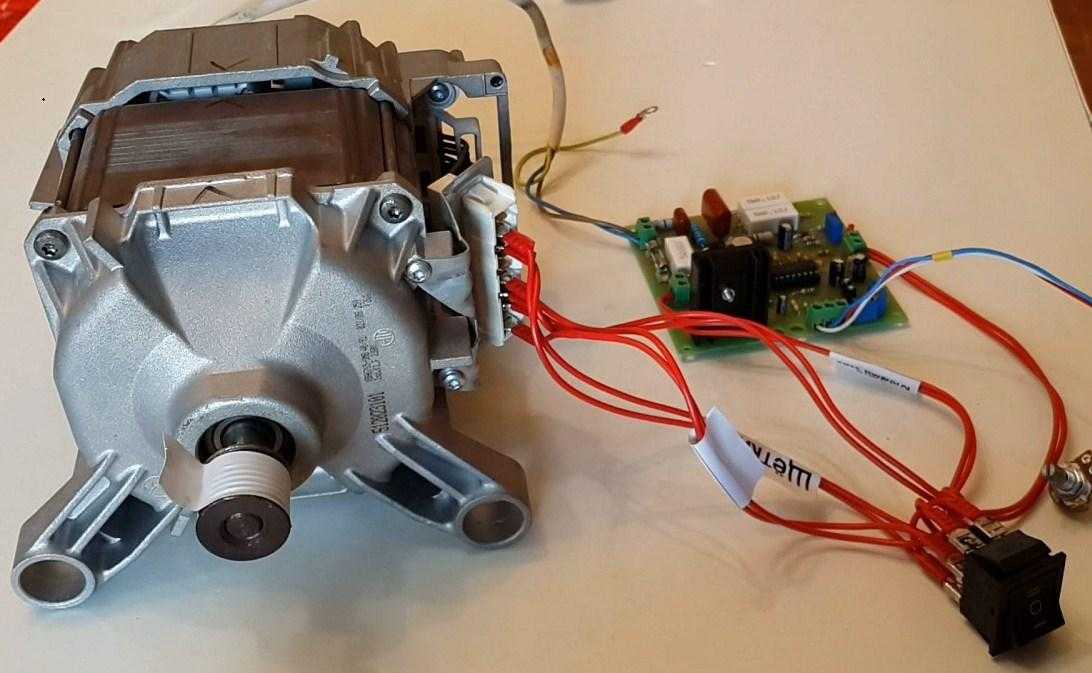

На рисунке ниже представлена ​​фотография собранного варианта.

Регулятор MST_K07_CL реализует автоматическое управление крутящим моментом: ток двигателя регулируется таким образом, чтобы скорость вращения оставалась постоянной на заданном значении при изменении нагрузки. Если нагрузка, приложенная к двигателю, стремится уменьшить/увеличить обороты, то регулятор отреагирует, вернув значение оборотов к заданному. Этот тип регулирования достигается посредством управления с обратной связью, которое регулятор реализует на двигателе. Это управление основано на электрическом сигнале от датчика скорости, который преобразует вращение вала двигателя в пропорциональное электрическое напряжение. В качестве эталона возьмем двигатели для стиральных машин (типа МСА 30/64), в которых имеется соосный двигателю тахометр, подающий переменное напряжение амплитудой, пропорциональной частоте вращения вала двигателя. Регулятор MST_K07_CL, подходящий для этих типов двигателей, считывает это напряжение и сравнивает его с напряжением, установленным с помощью потенциометра, который представляет собой настройку значения скорости вращения, которое необходимо отрегулировать. Затем регулятор подает питание на двигатель так, чтобы значение напряжения, поступающее от датчика, соответствующим образом обработанное, оставалось равным значению напряжения, установленному потенциометром. Для этого в регуляторе MST_K07_CL используется 8-битный микроконтроллер, в который загружена прошивка, реализующая цифровой ПИД-регулятор. Цифровые ПИД-регуляторы затем сравнивают цифровые сигналы, которые представляют входы (задание и обратная связь), и генерируют выходной сигнал, который является входом силового привода. В частности, исполнительная ступень состоит из симистора, управляемого методом изменения угла зажигания. Как правило, симистор при переходе через нуль напряжения, присутствующего на его анодах A1 и A2, выключается и снова включается, когда на клемме GATE присутствует импульс тока. Изменяя момент времени подачи импульса на клемму GATE по отношению к предыдущему переходу через нуль (говорят, что угол сдвига фаз изменяется), среднее напряжение, питающее нагрузку, изменяется только как часть половины — волна напряжения подается на нагрузку. Таким образом, если вы выбираете нулевое время зажигания (0 °), вся полуволна идет на нагрузку, и в этом случае вы получаете максимальную мощность и, следовательно, максимальную скорость двигателя. Если выбрать время, равное половине полуволны (90°) на нагрузку пойдет только половина синусоиды и у вас регулировка 50%. Наконец, если симистор включить за несколько мгновений до очередного перехода через ноль (180°), на нагрузку не пойдет напряжение и будет регулировка 0%.

Схема MST_K07_CL работает при внутреннем напряжении 5В, полученном от сетевого напряжения переменного тока через бестрансформаторную схему.

ОСНОВНАЯ ФУНКЦИЯ

Регулятор реализует некоторые функции и защиты:

МЯГКИЙ СТАРТ

Функция МЯГКОГО СТАРТа позволяет избежать внезапных пусков двигателя и последующих высоких пиков тока. При пуске или после перезапуска из состояния СТОП количество оборотов двигателя постепенно увеличивается (по линейной рампе) от нуля до значения настройки, установленного потенциометром. Время плавного пуска зависит от значения, установленного на потенциометре при включении питания (или перезапуске из состояния STOP). Если во время рампы плавного пуска значение настройки изменяется, то рампа плавного пуска будет следовать новому значению: она продолжается, если новое значение больше, чем ранее установленное, или заканчивается, если новое значение меньше текущего. где находится рампа.

ПУСК/СТОП

Вспомогательная функция ПУСК/СТОП может быть введена для активации/деактивации двигателя, подключенного к регулятору, без выключения/включения регулятора или уменьшения регулирования до нуля путем воздействия на потенциометр. Таким образом, эта функция позволяет избежать циклов включения и выключения регулятора, которые нагружают входной каскад или чрезмерное использование потенциометра. Функцию можно реализовать, просто установив на ноль с помощью переключателя напряжение, которое потенциометр подает на регулятор. В этом случае (СТОП) регулятор, увидев, что регулировка зафиксирована на нуле, а потенциометр не коснулся его последней настройки, выключает двигатель. Еще одним преимуществом является то, что перезапуск из состояния STOP выполняется с помощью SOFT START. На чертеже показаны соединения для реализации функции СТАРТ/СТОП в двух случаях применения, в которых потенциометр припаян к печатной плате или подключен через кабель (как в версии BOX). В этом случае необходимо использовать резистор 4,7k и переключатель SPST (Single Pole Single Throw). Понятно, что состояние СТОП также может быть активировано с помощью потенциометра, установленного на минимум, и что СТАРТ активируется только при перемещении потенциометра из минимального положения. Эта функция может быть активирована только в контроллерах с версией прошивки 1.2 (во всех контроллерах, начиная с 18.02.2021).

Схема подключения для реализации функции СТАРТ-СТОП в случаях: Потенциометра с плавающим потенциометром, припаянного на печатной плате

В случае потенциометра, припаянного к печатной плате (рисунок справа), рекомендуется перехватить точку, к которой припаивается провод, который идет к выключателю (желтый на картинке) со стороны пайки.

БЕЗОПАСНЫЙ СТАРТ

Функция защиты БЕЗОПАСНЫЙ СТАРТ предназначена для предотвращения нежелательных включений двигателя, когда регулятор получает питание от пользователя или после возобновления подачи электроэнергии после прерывания. Эта защита подразумевает, что для запуска регулятора после подачи питания необходимо всегда выйти из состояния СТОП, т.е. довести потенциометр до минимума и затем установить регулировку или, если вы используете переключатель для реализации функции ПУСК/СТОП. перейти из положения STOP, а затем перейти в START без использования потенциометра.

МИНИМАЛЬНЫЙ и МАКСИМАЛЬНЫЙ УРОВЕНЬ РЕГУЛИРОВКИ

Минимальный уровень регулировки – это минимальное значение оборотов двигателя, при котором регулятор переводит двигатель в управляемое состояние. Это значение зависит от схемы, считывающей информацию, поступающую от датчика оборотов: наличие смещений и падений напряжения в этой цепи приводит к минимальному значению оборотов 350 — 375 об/мин.

Максимальный уровень регулирования – максимальное значение оборотов двигателя, при которых регулятор приводит двигатель в управляемое состояние. Это не соответствует типичному максимальному значению оборотов двигателя (от 12000 об/мин до 16000 об/мин в зависимости от модели). Для значений компонентов, которые его определяют, максимальный уровень регулировки доводит двигатель до числа оборотов примерно 10000 об/мин. Это значение можно уменьшить (5000 об/мин, 2500 об/мин).

ЗАЩИТА

Цепь регулятора MST_K07_CL оснащена следующими защитами:

• OLP (защита от перегрузки)
• Отключение датчика оборотов

Защита от перегрузки OLP реализована микроконтроллер, который «чувствует» состояние перегрузки. При наличии состояния перегрузки в течение минимального времени 2 с микроконтроллер отключает симистор и переводит схему в режим защиты (симистор не активирован). В этом случае для повторного включения регулятора после устранения состояния перегрузки необходимо отключить питание на пару секунд, а затем снова включить.

Защита от отключения датчика оборотов предотвращает бесконтрольное вращение регулятора на максимальных оборотах из-за поломки или электрического отключения датчика оборотов. Как известно, регулятор реализует управление по замкнутому контуру. Если по каким-либо причинам обратная связь, поступающая от датчика, пропадает (из-за отключения или поломки датчика) контур управления разомкнут и информация, по которой регулятор рассчитывает зажигание симистора, отсутствует. При наступлении этого состояния регулятор переводится в режим защиты, выйти из которого можно только выключением и повторным включением (после проверки электрического соединения датчика или его целостности).

ОПИСАНИЕ РАЗЪЕМОВ

Электрические соединения регулятора скорости MST_K07_CL должны быть выполнены с учетом функции отдельных разъемов, как показано на следующем фото.

Электрические соединения регулятора MST_K07_CL в стандартном исполнении

Разъем питания (синий, 4-контактный) должен быть подключен к напряжению сети (220В) и к двигателю. Датчик скорости должен быть подключен к двустороннему синему разъему. При таком подключении не следует соблюдать полярность при подключении проводов датчика, поскольку сигнал, поступающий от датчика, имеет переменный тип.

Разъем AUX

Разъем AUX позволяет подключить регулятор MST_K07_CL к внешней плате, которая может быть Arduino или аналогичной. Этот разъем присутствует только в цифровой версии и может использоваться для различных режимов работы регулятора.

Использование разъема AUX позволяет использовать регулятор различными способами:

считывать скорость вращения двигателя с контакта ROT;

чтение/принудительное задание скорости или напряжения на выводе ШИМ;

подать внутреннее напряжение регулятора на 5В извне через пины 5В и GND;

Подробнее о том, как подключить регулятор MST_K07_CL к двигателю стиральной машины (модель 3064) смотрите по ссылке:

https://www. microst.it/Tutorial/mca3064b_6.html

РУЧНОЙ РЕЖИМ

В этом режиме установка скорости всегда выполняется вручную с помощью потенциометра. Конфигурация регулятора стандартная. На следующем рисунке показана общая схема подключения регулятора к двигателю для ручного режима.

Для корректной работы регулятора симистор должен быть оснащен радиатором. Металлического стержня, привинченного к симистору без изоляции, достаточно, потому что металлический выступ симистора изолирован на заводе.

На следующих рисунках показано подключение регулятора к двигателю стиральной машины (в нашем примере MCA3064).

Внимание: Назначение разъемов меняется от двигателя к двигателю.

Перед подключением проверьте работу отдельных проводов, подходящих к разъему

Это видео регулятора двигателя стиральной машины MCA3064. На видео видно, что двигатель реагирует на внешний крутящий момент, чтобы поддерживать постоянное число оборотов в минуту

651017250 Электронный модуль управления скоростью двигателя стиральной машины

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Счет

Нужна помощь в поиске запчастей, просто попросите нас найти запчасти, мы будем рады помочь

Обычно используется для этих марок

Модуль управления скоростью двигателя, используемый в моделях стиральных и стирально-сушильных машин производства Ardo Merloni

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Детали

Эта запасная часть является специальным заказом только по запросу и является невозвратным товаром, который нельзя отменить после заказа. В случае сомнений, пожалуйста, свяжитесь с нами, чтобы подтвердить, что это правильная деталь.

Стиральная машина Whirlpool

AWG185PH (853718515000), AWG186PH (853718615000), AWG187PH (853718715000), AWG188PH (853718815000), AWG189BR/01 (853718915360) 260), АРГ997PH (853799715000), AWG997W (853799715010), AWG183-WP (853718320150), AWG189-1W-WP (853718915450), AWG189WH (853718915060), AWG195WH (853719529000 ), AWG320/BR/1, AWG320/BR/WP, AWG320/ WP/1, AWG320BR, AWG320WH, AWG320WP, AWG327/3WP (853732710400), AWG335/3WH (853733502000), AWG335/4WH (853733563160), AWG336 (853733610000), AWG995/WP (853 799515050), AWG995WH (853799515000)

Сервисная стиральная машина

M301B, M301W, M310B, M310B-M9, M310W, M310W MT, M310W(OKO), M310W-1 75, M3110C, M3110W, M320W, M3210, M3210B, M3210G, M330, M390

Дополнительная информация

Дополнительная информация

Дополнительное описание	Этот модуль подходит для гораздо большего числа моделей, чем перечисленные выше. Если вы не уверены или вам нужна помощь, свяжитесь с нами
Альтернативный номер детали	546002102, 546002100, 651017251, 481921478267, QUAMOD15, MOD15, C00029782, ARD651017250
Производитель	Сервис запасных частей
Оригинальная деталь	Да

---

Вероятно, одной из наиболее часто ошибочно диагностируемых поломок почти всех крупных бытовых приборов является таймер или, в современных машинах, электронный модуль управления.

Люди часто думают, что модуль вышел из строя или взорвался, но ошибаются. Также бывает так, что если модуль «взорван», как вы видите, он выскочил или компонент на нем поджарился, что-то, вероятно, вынуло его, и установка замены может также просто взорвать его.

Эти детали кажутся очень сложными, но в большинстве стиральных машин вероятность того, что они действительно выйдут из строя, меньше всего. В тестах менее 30 % всех предполагаемых электронных модулей управления, которые мы получаем обратно для тестирования, на самом деле имеют неисправность, что указывает на более чем 70 % вероятность того, что, если вы считаете, что вам нужен таймер или модуль, диагностика будет ошибочной. неправильно.

Конечно, есть исключения из этого правила, так как некоторые электронные платы не самые лучшие, обычно для более дешевых продуктов, но мы рекомендуем вам искать на наших форумах любые известные проблемы с конкретными приборами или брендами. Спросите у парней, если они знают, то помогут вам диагностировать проблему, ссылка на это ниже.

Прежде чем заказывать дорогие запчасти для стиральной машины или стирально-сушильной машины, пожалуйста, следуйте справочным статьям по диагностике, перечисленным ниже, и, если мы отмечаем, что доступно несколько вариантов контроллера, уточните у нас перед заказом, что вы выбрали правильную запчасть. часть.

Наш совет относительно модулей, хотя мы и рады продать вам один, не покупать его, если вы не уверены на 100%, что проблема именно в нем. Не угадай.

  Статьи справки по теме стиральных машин

Вы уверены, что хотите заказать самое дорогое? запасная часть?

Таймер стиральной машины программатора индикации отказа

Базовый диагностика неисправности стиральной машины

найти общий коды неисправностей здесь

  Не удается найти Электронный модуль, который вам нужен

Откровенно говоря, поиск правильного электронного модуля управления может стать кошмаром!

Во многих случаях вам потребуется указать марку, модель и производственный или серийный код, чтобы найти нужную версию. Получите неправильный, и он не будет работать, или вы взорвете новый. Это явно не хорошо.

Мы настоятельно рекомендуем вам уточнить у нас всю информацию о том, что вы заказываете правильную плату, которая вам нужна, прежде чем заказывать замену из-за этого, просто чтобы быть уверенным, и мы будем рады проверить и подтвердить пригодность для вас.

Пожалуйста, используйте нашу контактную страницу или электронную почту в качестве первого средства, так как это дает нам время, чтобы найти запасные части для вас и найти любую информацию, которая может потребоваться. Это также позволяет нам отправлять вам по электронной почте любые технические примечания или изменения, что часто бывает с платами управления.

  ИЗОБРАЖЕНИЯ И РАЗМЕРЫ ПРИВЕДЕНЫ ТОЛЬКО ДЛЯ ИЛЛЮСТРАЦИИ.

Детали могут отличаться по форме и размеру от показанных изображений, поскольку детали зависят от модели и могут быть изменены или изменены в любое время без предварительного уведомления. Эта запасная часть подходит только для моделей, описанных в списке, если иное не указано нами.

Также обратите внимание, что очень многие модули управления стиральными машинами и их компоненты различаются в зависимости от модели и серийного номера или кода продукта, используются в разных версиях, зависят от программного обеспечения и т. д. Пожалуйста, будьте внимательны при заказе и не Не полагайтесь исключительно на изображения, так как почти все они выглядят одинаково!

Техническая поддержка стиральных машин

Для бесплатной технической поддержки по стиральные машины, пожалуйста, используйте наш форум по стиральным машинам и стиральным машинам с сушкой, где инженеры помогут вам, если это возможно.

Если вам нужна помощь в установке детали или диагностике проблемы с вашим стиральная машина, то вам следует обратиться на форум по стиральным машинам, мы сожалеем, но в большинстве случаев не можем предложить техническую поддержку каким-либо другим способом.



Ресурсы

Справка по запасным частям Мы можем помочь вам определить запасные части для вашего устройства напрямую из нашей службы поддержки по электронной почте, и вы также найдете много информации, которая поможет вам найти номера моделей, коды продуктов и многое другое на многих страницах сайта. И совет, как найти совместимые и альтернативные детали. Вы также можете написать нам по адресу [email protected] или использовать чат (синяя кнопка справа внизу). Мы стремимся отвечать вам быстро, обычно в течение недели ответ приходится ждать не более часа, но часто мы отвечаем вам в течение нескольких минут. Если вы не уверены, подойдет ли деталь к вашей модели, или хотите уточнить какие-либо детали, просто свяжитесь с нами, и мы сделаем все возможное, чтобы помочь вам.

Помощь экспертов Получите помощь от специалистов по ремонту на наших форумах. Это абсолютно бесплатная услуга, которую мы предоставляем всем. Поговорите с инженерами, которые ремонтируют бытовую технику, и получите поддержку с диагностикой неисправностей и советами по ремонту. Чтобы использовать эту функцию, просто войдите или зарегистрируйтесь на форуме, выберите форум для техники, с которой вам нужна помощь (например, форум по стиральным машинам для вопроса о стиральной машине), задайте свой вопрос, и, если кто-то может вам помочь, он сделает это. так.

Получить ремонт Найдите местного сертифицированного инженера по обслуживанию, который бесплатно отремонтирует ваше устройство за использование этой услуги. Обращайтесь напрямую к специалистам по выездному обслуживанию, которые ремонтируют технику, и исключайте посредников.

Дополнительная информация по ремонту, которая поможет вам Узнайте больше о ремонте вашего прибора и многое другое в разделе самопомощи на нашем веб-сайте У нас есть огромное количество справочных статей, посвященных наиболее распространенным вопросам и проблемам с большинством устройств, которые вы можете использовать для самостоятельной диагностики причин многих проблем

UK Whitegoods Limited

Unit 5/6 Bonnyton Industrial Estate
Munro Place
Kilmarnock
KA1 2NP

01563 557156

запасной [email protected]

Доставка/возврат

Мы постараемся доставить вам любую часть вашего заказа как можно быстрее.

Для этого мы используем различные средства, но мы также даем вам, покупателю, выбор того, как быстро вы хотите, чтобы время доставки было, а также функции и уровни удобства, которые подходят вам при доставке, поэтому, есть варианты. Здесь есть много информации о том, как мы это делаем, и объяснение вашего выбора, а также влияние каждого из них на скорость и стоимость, поскольку мы очень открыты и прозрачны.

Заказы, размещенные в нерабочее время, не будут отправлены до следующего рабочего дня и зависят от наличия на складе.

Пожалуйста, имейте в виду, что мы показываем доступность и не отображаем онлайн уровни живых запасов.

Здесь мы приводим среднее значение, основанное на том, где детали находятся и обычно доставляются для отправки, а также среднее время доставки, основанное на том, как люди заказывают детали, поэтому они могут сильно различаться в зависимости от способа доставки, который мы разрешаем вам выбирайте в зависимости от ваших индивидуальных потребностей.

расчетное обычное время, в течение которого товар будет доставлен к вам (за исключением выходных и праздничных дней), указано в каждом списке в верхней части списка оранжевым цветом, а рядом с ним находится грузовик, объяснение этого приведено ниже. следующим образом:

от 1 до ** дней : обычно товар со склада в Великобритании и обычно отправляется в тот же или на следующий рабочий день, но некоторые товары могут занять немного больше времени в зависимости от того, где находится запас.

От 3 до ** Дней : Обычно товар находится на складе в Великобритании/ЕС, но может иметь более длительный срок поставки, для уточнения времени, пожалуйста, свяжитесь с нами перед заказом, и мы сообщим дополнительно, если потребуется.

* до ** Дней : Переменное время выполнения заказа, основанное на обычном времени поставки заказа, часто детали, которые не имеют «от 1 до» в начале, обычно являются фабричными или изготовленными по индивидуальному заказу, и мы просим вас Пожалуйста, позвольте времени, указанному для вашего заказа, прибыть с вами. Обратите внимание, что эти товары специально заказываются по запросу, которые обычно не хранятся на складе, поэтому они не могут быть возвращены в обычном порядке, это не влияет на ваши законные права.

Опять же, обратите внимание, что выбранный вами способ доставки может повлиять на время доставки, чтобы сократить или увеличить время доставки, и что эти оценки относятся только к заказам на материковую часть Великобритании. Чем быстрее вы выберете способ доставки, тем меньше предполагаемое время доставки вы, вероятно, получите заказанные товары.

Если вам нужны разъяснения или более точное время выполнения заказа, пожалуйста, свяжитесь с нами для получения помощи по этому вопросу, и мы сделаем все возможное, чтобы обеспечить это, поскольку наши предполагаемые сроки выполнения заказа основаны на нормальном наличии на складе, среднем времени выполнения заказа, средней доставке раз, и это может варьироваться в зависимости от способов доставки и т. д.

Наши стандартные расходы на доставку указываются онлайн, когда вы размещаете заказ на странице оформления заказа, и определяются весом, размером и способом, поэтому могут меняться в зависимости от этих параметров.

Крупные (негабаритные/тяжеловесные) предметы (панели, посудные полки, варочные панели, ванны, бочки и т. д.) могут потребовать дополнительных сборов за доставку, особенно если они находятся за пределами материковой части Великобритании.

Наши предполагаемые сроки доставки не распространяются на международные или оффшорные заказы, только на материковые адреса Великобритании, а сроки доставки в более сельские районы могут варьироваться в зависимости от используемой службы.

Сроки доставки могут варьироваться в периоды очень больших объемов, например, в период Рождества, а также из-за плохой погоды и т. д., и в такие периоды доставка, независимо от используемой службы, может не осуществляться в обычном режиме.

Пожалуйста, поймите, что производители могут изменять спецификации, цены и сроки поставки без предварительного уведомления, и мы стараемся учитывать это как можно лучше, но мы не можем абсолютно гарантировать эти вещи, когда они находятся вне нашего контроля.

  Время доставки заказа

Если заказанный вами товар есть в наличии и заказ размещен до 15:00 с понедельника по пятницу, мы постараемся отправить заказ в тот же день. Последующие сроки доставки обычно составляют от 1 до 3 рабочих дней в зависимости от выбранной вами услуги, времени размещения заказа и наличия товара на складе.

Если товар требуется для гарантированной доставки на следующий день, пожалуйста, свяжитесь с нами заранее, чтобы убедиться, что это возможно. все заказы доставляются в срок или быстрее, чем расчетное время. И это особенно загруженное время, неблагоприятная погода и так далее, что доставка может быть медленнее, чем обычно.

Курьерская служба Economy

Заказы, размещенные до 15:00 в рабочие дни, обычно отправляются в течение 24 часов в зависимости от наличия товара на складе Evri (Hermes).

Ожидается, что большинство заказов будут доставлены на почтовые индексы Великобритании в течение 1-4 рабочих дней с момента отправки с использованием этой службы.

Премиум-доставка

Ваш заказ получит приоритетную обработку и упаковку и будет обычно доставлен на следующий рабочий день после отправки  с помощью DPD, UPS или специальной доставки Royal Mail для небольших предметов, где с DPD или UPS вы также иметь возможность изменить адрес доставки с помощью DPD (может вызвать задержку), время и т. д., услуги, недоступные для других вариантов перевозчика.

Этот вариант позволяет доставить товары вам настолько быстро, насколько это возможно, в пределах складских помещений и т. д. на другие услуги как по размерам, так и по весу.

Economy Services

Ожидается, что большинство заказов будут доставлены на почтовые индексы Великобритании в течение 1-15 рабочих дней с момента отправки в зависимости от выбранного уровня обслуживания.

* Почтовая служба Royal Mail — это не гарантированная услуга на следующий день, Royal Mail стремится доставить 85% почтовых отправлений 1-го класса на следующий рабочий день после отправки, но это может занять больше времени. Услуги эконом-класса медленнее, и их доставка может занять несколько рабочих дней.

Несмотря на то, что мы постарались ответить на наиболее распространенные вопросы, существуют некоторые исключения, связанные с конкретным продуктом и местоположением, за которые также может взиматься дополнительная плата. В этом случае перед отправкой товара с вами свяжется сотрудник отдела продаж, чтобы обсудить различные варианты.

Если у вас есть какие-либо вопросы по доставке, свяжитесь с нашим сотрудником по адресу [email protected]. (Мы не будем оплачивать расходы вашего продавца в случае, если товар поврежден в пути или не подходит по какой-либо причине).

Заказанные вами товары будут доставлены одним из наших курьеров, нанятых по контракту: Royal Mail, Hermes или DPD/Interlink Express. Когда товар будет отправлен, вы получите электронное письмо с дополнительной информацией о доставке, если таковая имеется.

Возвраты могут быть отправлены нам обратно, и мы хотим сделать это как можно проще для вас, но, пожалуйста, следуйте приведенным здесь инструкциям, чтобы обеспечить быстрое и эффективное выполнение ваших требований.

Пожалуйста, свяжитесь с нами по адресу [email protected], если вы хотите вернуть какой-либо товар.

Укажите причину возврата товара вместе с номером вашего заказа.

Важно, чтобы вы не повреждали и не искажали оригинальную упаковку любого из возвращаемых продуктов, так как это может повлиять на нашу возможность возмещения средств.

Пожалуйста, не возвращайте товары, не связавшись с нами и не получив инструкции по адресу возврата, поскольку он может варьироваться в зависимости от возвращаемых товаров. Невыполнение этого требования может привести к задержке или убыткам, за которые вы можете нести ответственность.

  Повреждения

Пожалуйста, свяжитесь с нами по адресу [email protected] в течение 24 часов с момента доставки, чтобы сообщить о любых повреждениях.

Чтобы быстро устранить повреждения, пришлите нам краткое описание повреждения и по возможности приложите фотографию, так как это значительно ускорит процесс.

Пожалуйста, обратите внимание, что мы не несем никакой ответственности за повреждение или потерю груза в случае использования экспедиторских услуг.

  Возврат неисправных товаров

В день доставки вы должны внимательно открыть все коробки и тщательно проверить товар на наличие повреждений и уведомить нас о любых повреждениях в течение 24 часов с момента доставки. Если мы не уведомлены о повреждении в течение 24 часов, мы не можем предъявлять претензии ни к производителю, ни к перевозчику, и вы можете нести ответственность и не иметь возможности требовать возмещения ущерба.

Если продукт неисправен, вы можете вернуть его в UK Whitegoods для обмена или возврата денег.

Возвращаемые товары всегда проверяются и проверяются. Обратите внимание: если мы определим, что продукт исправен, вы можете не получить возмещение за этот товар, и с вас могут взиматься любые расходы по доставке и сбору, которые мы понесем.

  Возврат исправных товаров

В UK Whitegoods мы полны решимости сделать все возможное, чтобы вы остались довольным клиентом. Однако, если возникает событие, когда вы хотите отменить свой заказ, вы можете сделать это в соответствии с приведенными ниже положениями.

Вы можете расторгнуть договор до доставки и в течение 14 дней после доставки. Для этого напишите нам по электронной почте или создайте билет в службу поддержки, вы не можете сделать это по телефону или в чате.

Процесс возврата ускорится, если вы также предоставите краткое объяснение причины отмены и номер заказа. Мы вернем вам деньги, за исключением почтовых расходов, в течение 14 дней с момента получения товара обратно.

Любые возвраты должны быть получены нами в течение четырнадцати дней с момента получения инструкции или разрешения на возврат товара(ов).

В случае отмены вы должны вернуть нам товар за свой счет. Вы несете ответственность за риск потери или повреждения при возврате товаров, поэтому вам следует заключить достаточную почтовую страховку, чтобы покрыть их стоимость.

В целях вашей безопасности рекомендуется отправлять продукты обратно в UK Whitegoods в соответствии с нашими инструкциями с использованием зарегистрированной доставки, чтобы у вас было подтверждение доставки. Кроме того, клиент несет ответственность за разумную заботу о товарах в течение периода отмены, и поэтому мы рекомендуем возвращать товар(ы) в оригинальной упаковке в хорошем состоянии, чтобы избежать повреждения товара на обратном пути.

Если вы не позаботитесь о товарах до того, как они будут возвращены нам, и это приведет к повреждению или ухудшению качества, мы взимаем с вас плату за снижение стоимости, или возврат может быть не разрешен.

Если вы хотите сделать возврат, обратите внимание, что мы не можем принять возврат, если:

• Продукты были использованы, персонализированы или модифицированы каким-либо образом.
