Что такое микросхема К174ГФ2. Как работает генератор на основе К174ГФ2. Какие сигналы может генерировать К174ГФ2. Каковы основные параметры и характеристики К174ГФ2. Где применяется генератор на К174ГФ2.
Микросхема К174ГФ2: назначение и принцип работы
Микросхема К174ГФ2 представляет собой универсальный генератор сигналов специальной формы. Это аналог известной зарубежной микросхемы XR2206. Основное назначение К174ГФ2 — формирование периодических сигналов различной формы:
- Синусоидальной
- Прямоугольной
- Треугольной
- Пилообразной
Генератор на К174ГФ2 может работать в широком диапазоне частот — от единиц герц до сотен килогерц. Форма и параметры выходного сигнала задаются с помощью внешних компонентов.
Принцип работы микросхемы основан на преобразовании тока в напряжение с помощью внутреннего операционного усилителя. Частота колебаний определяется внешним RC-контуром. Форма сигнала задается коммутацией внутренних узлов микросхемы.
Основные технические характеристики К174ГФ2
Рассмотрим ключевые параметры микросхемы К174ГФ2:
- Диапазон рабочих частот: 0,01 Гц — 1 МГц
- Напряжение питания: 10-26 В
- Потребляемый ток: до 20 мА
- Температурный диапазон: -10…+70°C
- Максимальная амплитуда выходного сигнала: до 6 В (размах)
- Нелинейные искажения синусоидального сигнала: менее 1%
- Температурный дрейф частоты: не более 50 ppm/°C
Микросхема выпускается в пластиковом корпусе DIP-16. Это позволяет легко монтировать ее на печатную плату или макетную плату для экспериментов.
Схема включения генератора на К174ГФ2
Рассмотрим типовую схему включения генератора на основе микросхемы К174ГФ2:
[Здесь должна быть принципиальная схема генератора]
Основные элементы схемы:
- DA1 — микросхема К174ГФ2
- R1, C1 — задающая RC-цепочка для установки частоты
- R2 — резистор регулировки частоты
- R3, R4 — резисторы установки амплитуды
- C2, C3 — разделительные конденсаторы
- VD1, VD2 — защитные диоды
Частота генерации определяется номиналами R1, R2 и C1. Для изменения частоты в широких пределах используется переключатель диапазонов, коммутирующий различные конденсаторы С1.
Формирование сигналов различной формы
Микросхема К174ГФ2 позволяет получать на выходе сигналы различной формы. Как это реализуется?
Синусоидальный сигнал
Для получения синусоидального сигнала используется внутренний формирователь микросхемы. Коэффициент гармоник выходного сигнала может составлять менее 1% при правильной настройке. Амплитуда регулируется внешним делителем.
Прямоугольный сигнал
Прямоугольный сигнал формируется путем ограничения синусоидального сигнала внутренними компараторами микросхемы. Длительность фронтов составляет единицы наносекунд. Скважность сигнала близка к 2.
Треугольный сигнал
Треугольный сигнал получается интегрированием прямоугольного сигнала на внутреннем операционном усилителе. Нелинейность сигнала не превышает 1%.
Пилообразный сигнал
Пилообразное напряжение формируется путем заряда внешнего конденсатора стабильным током и его быстрого разряда. Линейность напряжения определяется качеством конденсатора.
Области применения генератора на К174ГФ2
Благодаря своей универсальности, генератор на основе К174ГФ2 находит широкое применение в различных областях:
- Измерительная техника — в качестве источника сигналов при настройке и проверке радиоаппаратуры
- Радиолюбительская практика — для создания простых функциональных генераторов
- Учебный процесс — демонстрация принципов формирования сигналов
- Системы управления — генерация сигналов специальной формы
- Аудиотехника — создание звуковых эффектов, генерация тестовых сигналов
Широкий диапазон рабочих частот позволяет использовать генератор как в низкочастотных, так и в высокочастотных приложениях.
Преимущества и недостатки К174ГФ2
Рассмотрим основные достоинства и ограничения микросхемы К174ГФ2:
Преимущества:
- Универсальность — возможность генерации сигналов различной формы
- Широкий диапазон рабочих частот
- Простота применения — минимум внешних компонентов
- Низкое энергопотребление
- Доступность и невысокая стоимость
Недостатки:
- Ограниченная выходная мощность
- Необходимость двухполярного питания для некоторых включений
- Чувствительность к помехам по цепям питания
- Нестабильность частоты при изменении температуры
Несмотря на указанные ограничения, простота и универсальность микросхемы К174ГФ2 делают ее отличным выбором для многих применений.
Особенности настройки генератора на К174ГФ2
При разработке генератора на основе К174ГФ2 следует учитывать ряд особенностей:
- Выбор задающего конденсатора С1 — от его качества зависит стабильность частоты. Рекомендуется использовать конденсаторы с малым ТКЕ.
- Развязка по питанию — необходимо устанавливать фильтрующие конденсаторы вблизи выводов микросхемы для подавления помех.
- Экранирование — для уменьшения наводок схему генератора следует размещать в экранированном корпусе.
- Настройка формы сигнала — для минимизации искажений синусоидального сигнала требуется точная подстройка внешних резисторов.
- Температурная компенсация — для повышения стабильности частоты рекомендуется применять термозависимые элементы в задающей цепи.
Правильный учет этих особенностей позволяет создать надежный и стабильный генератор сигналов на основе К174ГФ2.
Заключение
Микросхема К174ГФ2 представляет собой универсальный инструмент для построения генераторов сигналов различной формы. Простота применения, широкие функциональные возможности и доступность делают ее популярным выбором как среди профессионалов, так и радиолюбителей. Несмотря на появление более современных решений, генераторы на К174ГФ2 остаются востребованными благодаря оптимальному сочетанию характеристик и стоимости.
ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | МОДЕЛИСТ-КОНСТРУКТОР
Рубрики Приборы-помощники
Хочу поделиться своим вариантом функционального генератора качающейся частоты для домашней лаборатории. Потребляя от источника электропитания лишь 50 мА, это компактное, достаточно простое в изготовлении устройство вырабатывает периодические сигналы синусоидальной, прямоугольной, треугольной форм, а также прямоугольные импульсы для проверки и настройки аппаратуры, выполненной на современной элементной базе.
Столь широкие возможности данной конструкции обусловлены использованием в ней микросхемы К174ГФ2 (аналог XR2206), «специализация» которой — служить в качестве генератора, управляемого напряжением различной формы — амплитудного, частотного и фазового модулятора; а также выступать как составной элемент следящих фильтров, синхронных детекторов и низкочастотных систем фазовой автоподстройки частоты.
При подаче пилообразного напряжения с осциллографа на вход 1 (см. принципиальную электрическую схему предлагаемого устройства) происходит девиация частоты любой из форм. Сигналы генерируются в пределах от 4 Гц до 30 кГц (для прямоугольника) и до 490 кГц (для синусоиды и треугольника).
Вся эта полоса частот разделена на пять декад (диапазонов). Регулировка частоты в пределах каждой из них— плавная. Девиация выбранной частоты составляет не менее ±8%. Соответствующими переменными резисторами устанавливается размах сигналов: от 0 до 10 В — для прямоугольной, до 4 В—для треугольной, до 1,8 В — для синусоидальной форм. Предусмотрена («переменник» на вых.З) и регулировка амплитуды прямоугольных импульсов, используемых при испытаниях цифровых устройств на КМОП- и ТТЛ-микросхемах. Устанавливаемые пределы изменений здесь — от 0 до 10 В.
Схемное решение данного функционального генератора таково, что коэффициент гармоник сигнала синусоидальной формы не превышает 0,7%, коэффициент нелинейности сигнала треугольной формы —1,5%, а длительность фронта и спада прямоугольных импульсов—не более 0,1 мкс.
Выходное сопротивление на вых. 1 составляет 25 Ом, на вых.2—300 и на вых.З—20 Ом.
Принципиальная электрическая схема и топология печатной платы самодельного функционального генератора качающейся частоты
Для улучшения формы прямоугольника в конструкцию введен триггер Шмитта, выполненный на микросхеме DD1. Транзисторы же подключены так, что VT1 работает как входной усилитель пилообразного напряжения, а VT2 — VT4 выполняют функции эмиттерных повторителей.
Форма сигнала на вых.1 зависит от переключателя SA1. При замкнутых контактах последнего это — синусоида, а при разомкнутых— сплошная череда треугольных импульсов. SA2 служит для переключения диапазонов. Плавная регулировка частоты осуществляется переменным резистором ЧАСТОТА, а девиация — другим «переменником» с соответствующей надписью.
Практически весь генератор (за исключением разве что переменных резисторов, переключателей с конденсаторами С5-С9 да гнезд входа-выхода сигналов) смонтирован на печатной плате из односторонне фольгированного стеклотекстолита 95x51x1,5 мм.
Большинство из используемых при этом радиодеталей — самые что ни на есть распространенные.
Так, в качестве постоянных резисторов подойдут, например, МЛТ-0,125; для «переменников» RЗ, R8, R18, R20, R21 сгодятся не менее известные СПЗ-4а или СПЗ-9а; ну а в роли «подстроечников» R11, R13 и R14 вполне приемлемы СП5-3, СП5-16. Конденсаторы С1 — С4, С10 — С12, С14 тоже не из разряда дефицитных. В частности, пригодны здесь «электролиты» К50-6. Остальные конденсаторы могут быть любого типа; однако желательно, чтобы С5 — С9, устанавливаемые непосредственно на переключателе диапазонов, имели к тому же термостабильные параметры.
Обычно генератор, собранный правильно и из заведомо исправных радиодеталей, в особой настройке не нуждается. Но иной раз можно считать оправданными и небольшие корректировки. В частности, когда «подстроечником» R13 добиваются практически идеальной формы у синусоидального сигнала. С помощью R14 корректируется симметричность, а R11 выставляется требуемая амплитуда по вых.
1 функционального генератора.
Смастерите себе такое устройство для домашней лаборатории — не пожалеете!
В. ГРИЧКО, г. Краснодар
Тут можете оценить работу автора:
Медицина: Медицинская энциклопедия: Катушка Мишина
Более ста лет человечество широко масштабно использует электрическую энергию. Произведено громадное количество всевозможных устройств, которые постоянно находятся непосредственно рядом с нами, но не в одном из учебников не дается точного физического описания самого источника энергии — электрического тока. При этом мы почти не задумываемся о простейшей биологической безопасности наших устройств, и, как показало время, абсолютно напрасно. За последние десятилетия произошло резкое увеличение всевозможных патологий внутренних органов человека, интенсивное развитие раковых и множества совершенно новых заболеваний, перед которыми традиционная медицина бессильна. Причиной всего этого является не столько загрязнение окружающей среды, сколько непонимание физических процессов во всех наших устройствах основанных на электромагнетизме.
Если коснуться физики процессов, то в природе все выполняется на основе закона сохранения импульса, или, если сказать проще — невозможно совершить действие, не имея точки опоры, а в момент его совершения и объект, и опора получат одинаковое механическое воздействие. Если же это рассмотреть с точки зрения вихревых процессов, то получается, что создавая стандартным способом любые электромагнитные взаимодействия, мы опираемся на поперечную электростатическую (электрическую) плоскость. Наша биологическая жизнь сейчас помещена в среду, где происходят постоянные пульсации от всех наших устройств, которые непрерывно оказывают воздействие на молекулярные структуры. Основным воздействием электростатики является прямая механическая работа по увеличению частоты вращения (подкручивания) вихревых оболочек молекул и их групп. В результате происходит их избыточное энерго насыщение, приводящие к образованию более крупных кластеров. Данное явление можно условно сравнить с образованием «шариков» металла после сварки, либо применительно к самому сварочному шву.
Решение данной проблемы находится именно в области электростатики. Повышение энергетики процессов связано с уменьшением плотности среды между молекулярными кластерами, что и приводит к их устойчивости. Необходимо обеспечить приток среды внутрь кластера чтобы создать эффект размагничивания. Далее среда сама заполнит межмолекулярное пространство, что резко ослабит такие вихревые связи. Самый простой способ это сделать — создать зону пониженной плотности среды с помощью электростатического имплозивного резонанса.
На физическом уровне это явление всасывания (падения) среды в зону пониженной плотности. Этот процесс можно создать с помощью простой межвитковой емкости. Есть лишь основное отличие между привычными для нас конденсаторами и тем, что мы должны сделать. В первом случае мы пытаемся наращивать емкость, сводя к минимуму индуктивность конденсатора, а во втором создаем минимальную емкость, но с максимальной индуктивностью, при этом индуктивность самих обкладок во время работы должна стремиться к нулю. Создав такую емкость, мы получаем полную противоположность стандартному конденсатору, она не накапливает «заряд», а раскручивает два электростатических вихря (стоячая волна), сверху и снизу относительно зоны экватора. Работа в таком режиме возможна только в определенном диапазоне частот, который обусловлен только геометрией самой емкости. Сильное отклонение от рабочей частоты резко снижает проводимость емкости и соответственно формирование электростатики. В номинальном же режиме работы, формируется две зоны снижения плотности среды относительно экватора, после чего происходит электростатическое всасывание в центр устройства.
1. К174ГФ2 (XR2206) + TDA7056A (TDA7056B)

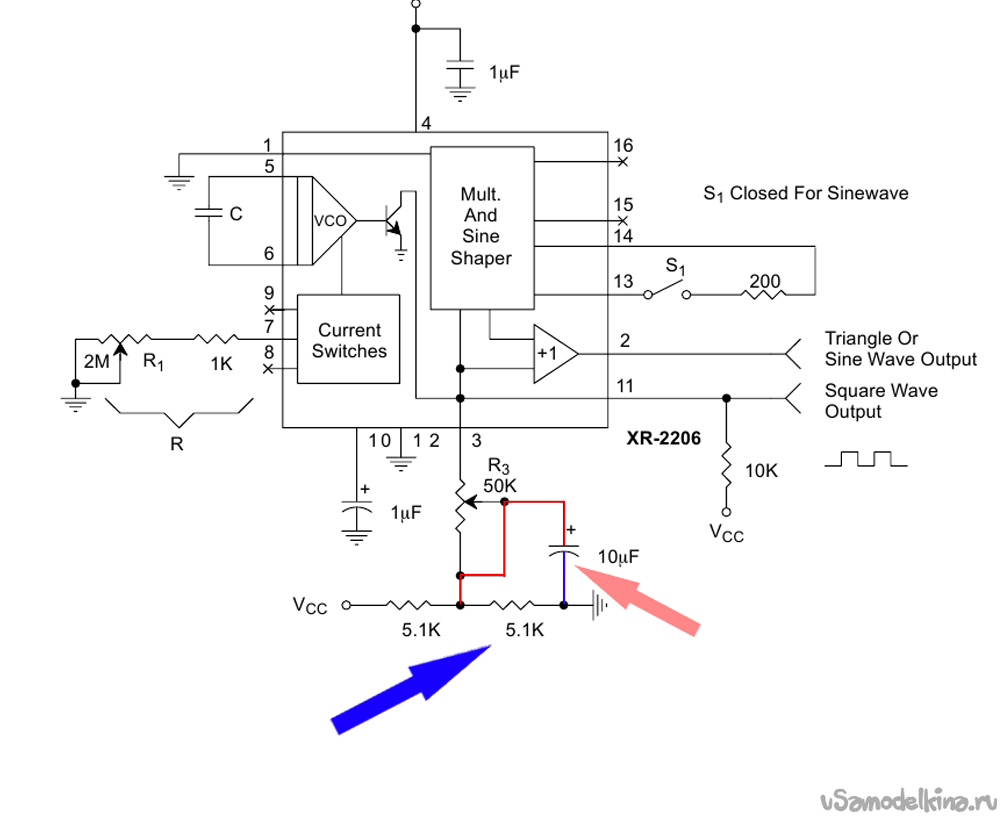

Генератор синусоиды на микросхеме К174ГФ2 (XR2206) и усилитель на TDA7056A(B) — минимум обвязки, питание 12 вольт. TDA7056A(B) размещаем на радиаторе. Питать можно до 18 вольт. При имплозии искажения небольшие. (TDA7056A(B) 4.5-18 В, 3.5 Вт, до 300 кГц). Конденсаторы на 5-ой ножке микросхемы TDA7056A(B) можно не ставить, если на эту ножку будут отсутствовать наводки. TDA7056A(B) обязательно размещать на радиаторе.
Недостатки: Усилитель TDA7056A не предназначен для усиления таких высоких частот.
Поэтому в данной схеме он будет сильно греться. Поэтому требуется большой радиатор охлаждения. И схема будет иметь низкий КПД. Амплитуда напряжения , подводимого к катушке не превысит половины напряжения питания т.е. 6 вольт. Серьезным недостатком является регулировка частоты переменным резистром. Тут должен стоять проволочный многооборотный резистор. В противном случае проблематична точная настройка на частоту. К тому же после недолгого применения резистор сотрётся, что приведет к неконтролируемым скачкам частоты.
2.К174ГФ2 (XR2206) + усилитель на транзисторах, класс А
Идеальный синус на усилителе класса А. Автор: Денис Горелочкин. P1 — подстройка частоты для нашего диапазона 280-380 кГц. R4 — амплитуда синусоиды.
Недостатки: те же, что и выше. Кроме пониженного КПД. В данном случае усилитель работает значительно лучше, хотя возможно и сложнее в настройке.
Упрощенная схема Дениса Горелочкина.
3. SG3525A — регулировка мощности регулируется питающим напряжением (автор Денис Горелочкин)
4.
К561ЛН2 — генератор синусоиды, R6, С3 — регулировка частоты
Взято отсюда:
Теги: Катушка Мишинагенератор статического полягенераторxr2206tda7056
