Что такое регулировочный резистор. Какие бывают виды регулировочных резисторов. Как выбрать подходящий регулировочный резистор для схемы. На что обратить внимание при подборе регулировочного резистора.
Что такое регулировочный резистор и для чего он используется
Регулировочный резистор — это электронный компонент с переменным сопротивлением, позволяющий изменять силу тока или напряжение в электрической цепи. Основные функции регулировочных резисторов:
- Регулировка громкости в аудиотехнике
- Настройка яркости и контрастности в дисплеях
- Калибровка измерительных приборов
- Регулировка частоты и мощности в генераторах
- Подстройка параметров в различных электронных схемах
Как работает регулировочный резистор? При повороте ручки или перемещении движка изменяется длина токопроводящей дорожки, что приводит к изменению сопротивления. Это позволяет плавно регулировать электрические параметры схемы.
Основные виды регулировочных резисторов
Существует несколько основных типов регулировочных резисторов:

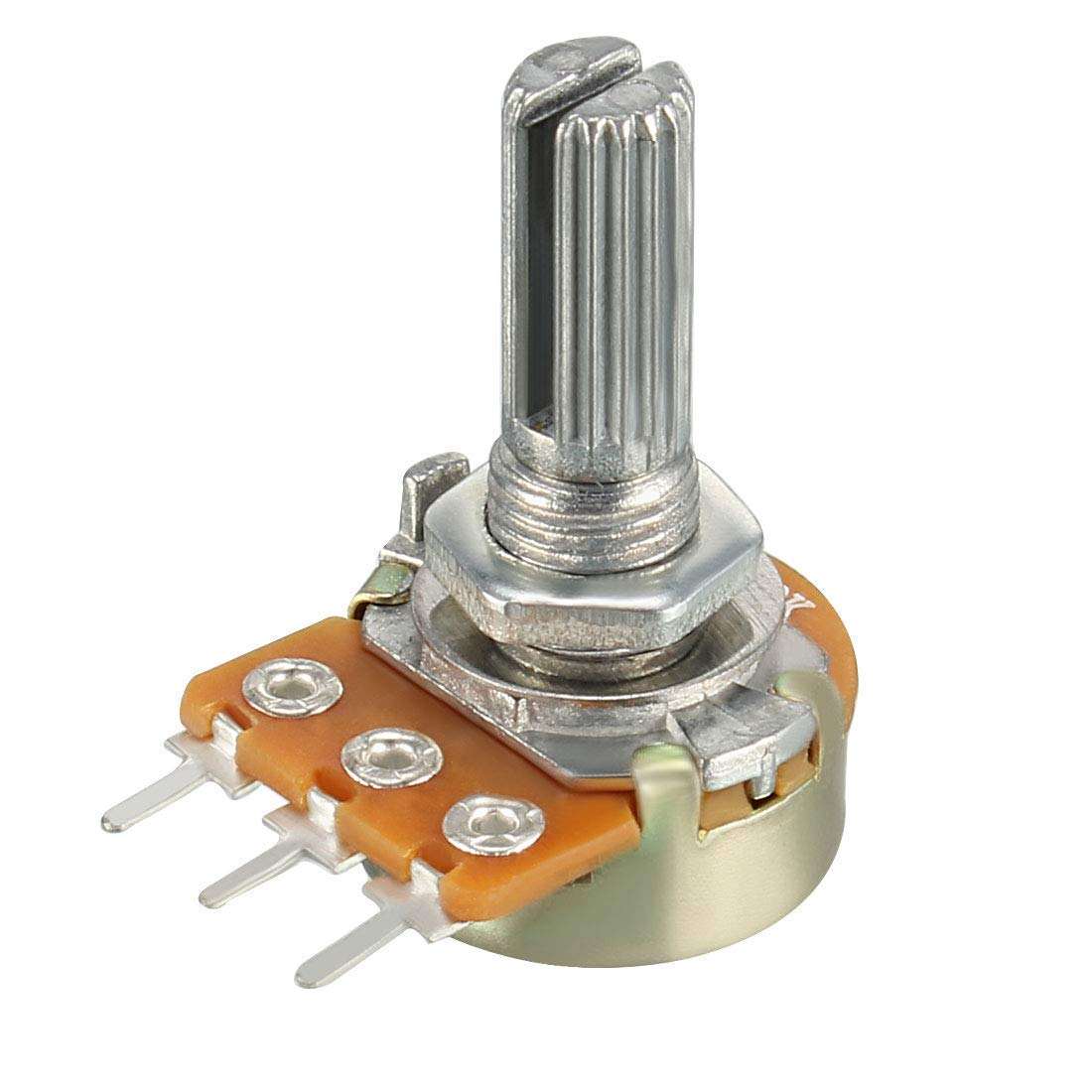

1. Потенциометры
Потенциометры имеют круглый корпус с вращающейся осью. Бывают однооборотные (поворот на 270°) и многооборотные. Широко применяются в бытовой электронике.
2. Подстроечные резисторы
Миниатюрные резисторы для точной подстройки параметров схем. Регулируются отверткой, обычно однооборотные. Используются при настройке и калибровке аппаратуры.
3. Движковые резисторы
Имеют прямолинейный движок для регулировки. Часто используются в микшерных пультах, эквалайзерах и другой аудиотехнике.

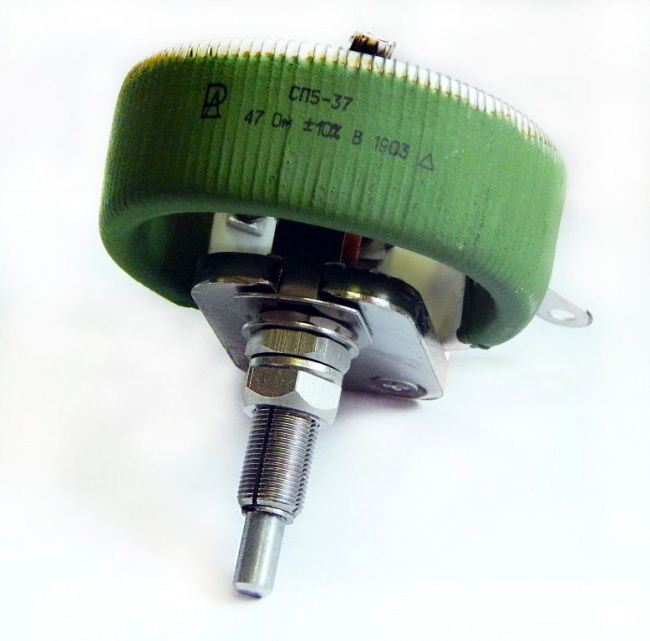

4. Реостаты
Мощные регулировочные резисторы для силовых цепей. Применяются для регулировки тока в электродвигателях, нагревательных элементах и т.п.
Ключевые характеристики регулировочных резисторов
При выборе регулировочного резистора следует учитывать следующие параметры:
- Номинальное сопротивление — максимальное значение в омах
- Мощность рассеивания — допустимая мощность в ваттах
- Точность — допуск отклонения от номинала в процентах
- Число оборотов — для многооборотных резисторов
- Тип характеристики — линейная или логарифмическая
- Температурный коэффициент сопротивления
- Рабочее напряжение — максимально допустимое
Как выбрать подходящий регулировочный резистор для схемы
При подборе регулировочного резистора нужно учитывать следующие факторы:
- Диапазон регулировки — номинал должен соответствовать требуемому диапазону
- Тип регулировки — плавная или ступенчатая
- Мощность — должна соответствовать рассеиваемой мощности в схеме
- Точность — выбирается в зависимости от требуемой точности настройки
- Условия эксплуатации — температура, влажность, вибрации
- Габариты — должны соответствовать месту установки
- Стоимость — выбор оптимального соотношения цена/качество
Применение регулировочных резисторов в различных областях электроники
Регулировочные резисторы широко используются в следующих сферах:
- Аудиотехника — регулировка громкости, тембра, баланса
- Видеотехника — настройка яркости, контрастности, цветопередачи
- Измерительные приборы — калибровка, установка пределов измерений
- Источники питания — регулировка выходного напряжения и тока
- Светотехника — управление яркостью светодиодов и ламп
- Автоэлектроника — регулировка различных параметров
- Промышленная автоматика — настройка датчиков и исполнительных механизмов
Преимущества и недостатки различных типов регулировочных резисторов
Рассмотрим плюсы и минусы основных видов регулировочных резисторов:
Потенциометры
Преимущества:
- Удобство регулировки вращением
- Широкий выбор номиналов
- Доступная цена
Недостатки:
- Подвержены механическому износу
- Ограниченная точность регулировки
Подстроечные резисторы
Преимущества:
- Компактные размеры
- Высокая точность настройки
- Стабильность параметров
Недостатки:
- Неудобство регулировки отверткой
- Ограниченное число регулировок
Движковые резисторы
Преимущества:
- Наглядность регулировки
- Удобство группового управления
Недостатки:
- Большие габариты
- Подверженность загрязнению
Особенности монтажа и подключения регулировочных резисторов
При монтаже регулировочных резисторов следует соблюдать ряд правил:
- Обеспечить надежное крепление корпуса резистора
- Исключить механические нагрузки на выводы
- Соблюдать температурный режим при пайке
- Использовать качественные провода для подключения
- Обеспечить доступ к регулировочному элементу
- Защитить от попадания пыли и влаги
- Учитывать возможность замены при выходе из строя
Правильный монтаж обеспечит надежную работу регулировочного резистора в течение длительного срока.
