Расположение реле бензонасоса на ВАЗ 2131 (Нива)

Реле бензонасоса на автомобиле ВАЗ 2131 (Нива) с инжекторным двигателем располагается в салоне под панелью приборов слева от рулевой колонки. Оно находится в блоке реле системы управления двигателем, который крепится двумя гайками к щитку передка.

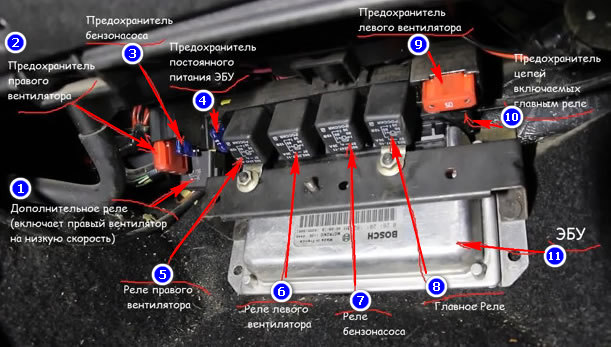

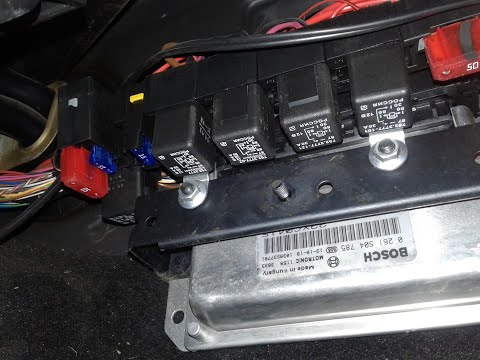

В этом блоке реле бензонасоса занимает позицию №5. Рядом с ним располагаются другие реле системы управления двигателем:

• №1 — реле зажигания
• №2 — главное реле
• №3 — реле правого вентилятора охлаждения
• №4 — реле левого вентилятора охлаждения
• №5 — реле бензонасоса

Кроме того, в этом же блоке находится предохранитель топливного насоса F5 номиналом 15А.

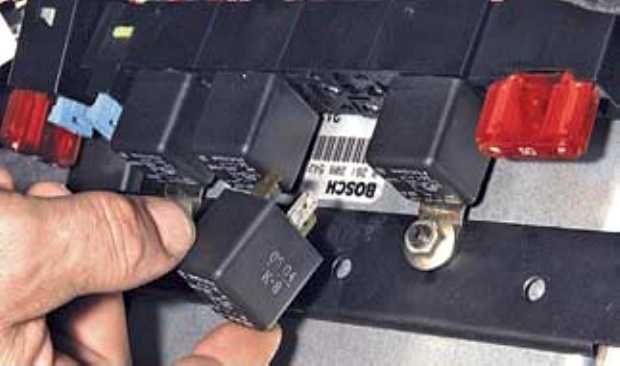

Как получить доступ к реле бензонасоса на Ниве 2131

Чтобы добраться до реле топливного насоса на ВАЗ 2131, необходимо выполнить следующие действия:

1. Отсоединить отрицательную клемму аккумулятора.
2. Снять нижнюю накладку панели приборов со стороны водителя.
3. Найти блок реле системы управления двигателем под панелью приборов слева.
4. Открутить две гайки крепления блока реле головкой на 10.
5. Снять блок реле со шпилек крепления.
6. Отсоединить разъем проводки от блока реле.

После этого можно получить доступ к реле бензонасоса для его проверки или замены.

Признаки неисправности реле топливного насоса

О выходе из строя реле бензонасоса на Ниве 2131 могут свидетельствовать следующие признаки:

• Двигатель не заводится или глохнет после запуска
• Отсутствует характерный гул работы бензонасоса при включении зажигания
• Падение давления в топливной системе
• Перебои в работе двигателя, особенно на высоких оборотах
• Повышенный расход топлива

При появлении таких симптомов следует в первую очередь проверить исправность реле топливного насоса.

Как проверить реле бензонасоса на ВАЗ 2131

Существует несколько способов проверки реле топливного насоса на Ниве 2131:

Проверка на слух

Включите зажигание и прислушайтесь — должен быть слышен характерный гул работающего бензонасоса в течение 2-3 секунд. Если звука нет, это может указывать на неисправность реле.

Проверка тестером

1. Снимите реле с блока.
2. Подключите щупы тестера к выводам 30 и 87 реле.
3. Подайте напряжение 12В на выводы 85 и 86.
4. Если реле исправно, тестер покажет наличие цепи между выводами 30 и 87.

Проверка заменой

Самый простой способ — заменить подозрительное реле на заведомо исправное. Если после замены бензонасос заработал, значит проблема была в реле.

Замена реле бензонасоса на ВАЗ 2131

Процедура замены реле топливного насоса на Ниве 2131 выполняется в следующем порядке:

1. Отключите минусовую клемму аккумулятора.
2. Снимите блок реле, как описано выше.
3. Извлеките старое реле бензонасоса из колодки.
4. Установите новое реле в колодку до щелчка.
5. Подключите разъем проводки к блоку реле.
6. Установите блок реле на место и закрепите гайками.
7. Подключите аккумулятор и проверьте работу бензонасоса.

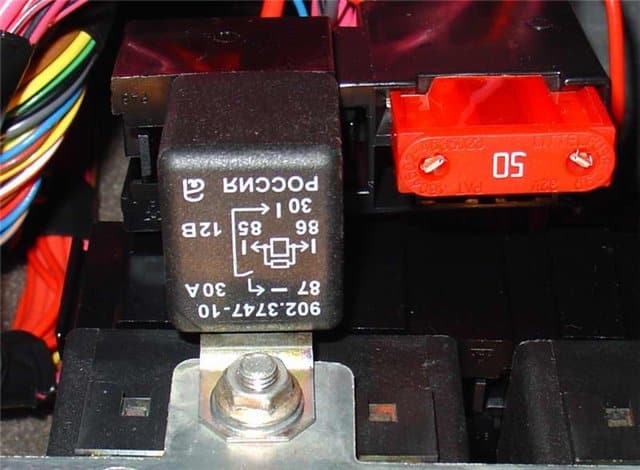

При замене важно использовать реле аналогичного типа. Для ВАЗ 2131 инжектор подходит реле 90.3747-10 или его аналоги.

Возможные проблемы с реле бензонасоса

Помимо полного выхода из строя, с реле топливного насоса на Ниве 2131 могут возникать следующие неисправности:

• Подгорание контактов реле, из-за чего оно работает нестабильно
• Окисление выводов в колодке реле
• Нарушение герметичности корпуса реле и попадание влаги
• Механическое повреждение реле из-за вибраций

Поэтому при диагностике стоит проверять не только само реле, но и состояние его контактов и разъема.

Профилактика проблем с реле бензонасоса

Чтобы избежать преждевременного выхода из строя реле топливного насоса на ВАЗ 2131, рекомендуется:

• Периодически проверять состояние контактов реле и разъема
• Очищать от загрязнений блок реле и монтажный блок
• Следить за отсутствием подтеканий в моторном отсеке
• Избегать длительной работы при почти пустом баке
• Своевременно менять топливный фильтр

Соблюдение этих несложных правил поможет продлить срок службы реле бензонасоса и избежать проблем с запуском двигателя.

Заключение

Реле бензонасоса играет важную роль в работе топливной системы инжекторного двигателя ВАЗ 2131. Зная его расположение и способы проверки, можно быстро диагностировать и устранить неисправности, связанные с подачей топлива. При возникновении проблем с запуском двигателя не забывайте проверить это небольшое, но важное устройство.

Где находится реле бензонасоса ВАЗ 2131, инжектор

Автор admin На чтение 4 мин Просмотров 189 Опубликовано 17.02.2020

Содержимое

• Где находится реле бензонасоса на Ниве. Смотрим видео.
• Предохранители и реле Нива 2121 (Лада 4×4) с описанием назначения и схемами блоков. Смотрим видео.
• Видео: не работает бензонасос – поиск неисправности

Ниже посмотрите видео о реле бензонасоса ВАЗ 2131 и выскажите свое мнение о нем в обзорах статьи.

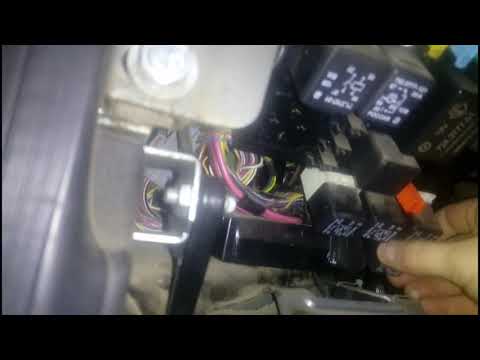

Где находится реле бензонасоса на Ниве. Смотрим видео.

Ролик загрузил в админку пользователь Агафон: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос, схема реле бензонасоса ВАЗ 2131, необходимо посмотреть видео. После визуализации не обязательно обращаться за помощью к специалистам. Подробные инструкции помогут решить ваши проблемы.

Юмор по теме: люди такие странные, в детском саду женятся, а в 25 говорят, что рано.

Автомат: 21214 2008 очень нужна помощь “чайнику”

Примерно через неделю после покупки машины – еще не закрыли крышку бензобака, так как пионеры в нашем селе слили весь бензин из бака.
Поехал не глядя – а там пусто
Теперь бензонасос не работает – обычного гула нет

Подходящие реанимационные мероприятия:

1. проверка предохранителей
2. заполнить полный бак
3. снять подающий шланг (к регулятору давления), чтобы избавиться от воздушной крышки
4. слить бензин через впускной патрубок (бензин течет самотеком) и гнать БН (бесшумно) 10 минут 30 секунд

результата не дали. (сегодня обнаружили, что нет блока питания на бн, предохранитель)
осталось помучить реле.
но есть щелчок (реле EBS?)
как найти обрыв?
есть такое образование,

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Предохранители и реле Нива 2121 (Лада 4×4) с описанием назначения и схемами блоков. Смотрим видео.

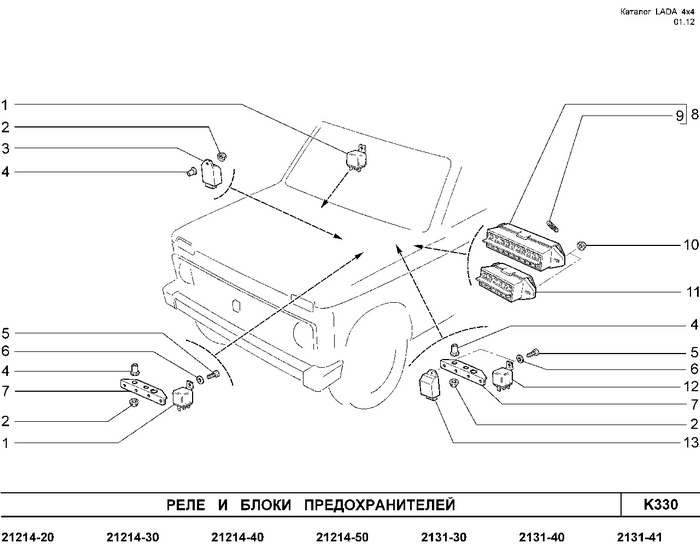

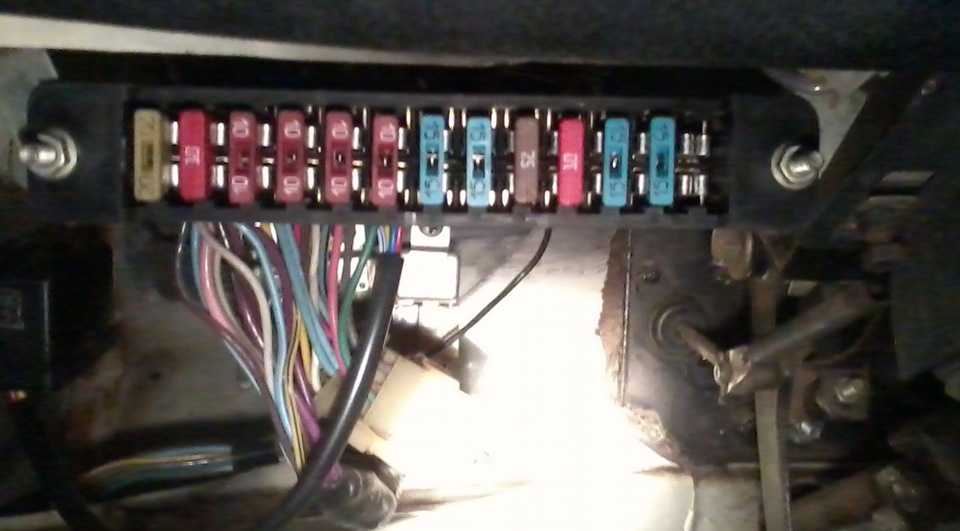

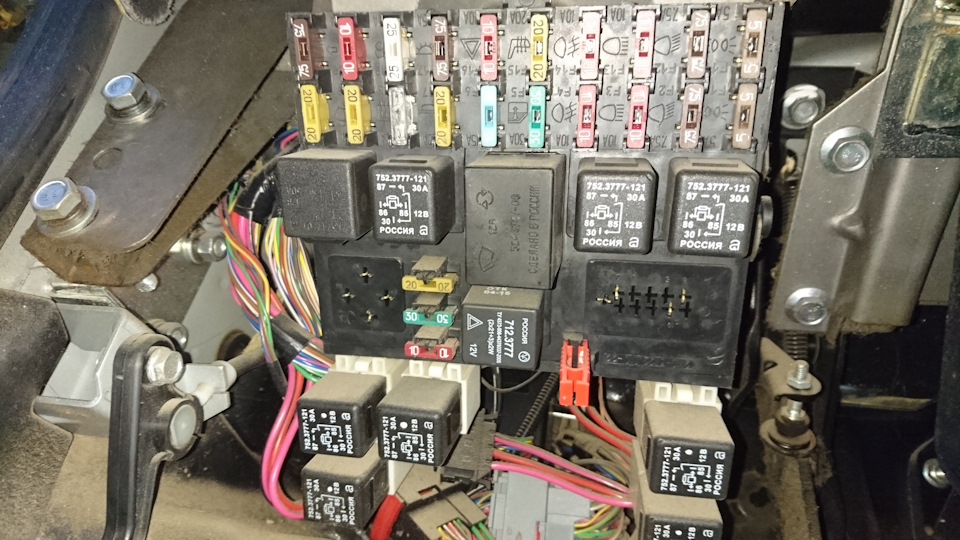

Главный блок предохранителей расположен в салоне под панелью приборов слева от руля.

495 сообщений на предыдущих страницах

реле n	Расшифровка
1	Блок предохранителей в системе управления двигателем
2	Реле стеклоочистителя
3	Блоки предохранителей
4	Блок реле управления двигателем

Для доступа к основным и дополнительным блокам предохранителей в Ниве нужно потянуть защелку, расположенную на верхней части блоков, и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)	Защищенные цепи
F1 (16)	Выключатель электродвигателя вентилятора отопителя, выключатель обогреваемой задней двери, электродвигатель стеклоочистителя задней двери, выключатель стеклоочистителя и омывателя (насос омывателя)
F2 (8)	Переключатель на рулевой колонке, электродвигатель стеклоочистителя, аварийный выключатель, релейный переключатель (в режиме указателя поворота), переключатель фонарей заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, сигнальные лампы: поворотники, блокировка дифференциала, стояночный тормоз, аварийное состояние рабочая тормозная система, низкое давление масла, запас топлива, заряд аккумулятора)
F3 (8)	Левая фара (дальний свет), сигнальная лампа дальнего света
F4 (8)	Правая фара (дальний свет)
F5 (8)	Левая фара (ближний свет)
F6 (8)	Правая фара (ближний свет)
F7 (8)	Габаритные огни в переднем левом и левом заднем фонарях, освещение номерного знака, контрольная лампа габаритного света
F8 (8)	Габаритные огни в переднем правом и правом заднем фонарях, подсветка приборной панели, прикуриватель, переключатели, блоки управления отоплением и вентиляцией
F9 (16)	Выключатель аварийной сигнализации, реле переключения (в режиме сигнализации), контакты реле обогрева стекла задней двери
F10 (16)	Звуковой сигнал, освещение салона, стоп-сигналы в задних фонарях
F11 (8)	Бронировать
F12 (8)	Бронировать
F13 (8)	Контакты реле противотуманных фар в задних фонарях
F14 (16)	Предохранитель прикуривателя
F15 (16)	Бронировать
F16 (8)	Бронировать

Блок предохранителей в системе управления двигателем.

На левом кузове под панелью приборов находится диагностический разъем и блок с четырьмя предохранителями для системы управления двигателем. Для доступа к нему необходимо открутить два самореза и снять кожух:

Расположение предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номинальный ток, А)	Защищенные цепи
F1 (30)	Контакты реле правого электровентилятора
F2 (30)	Контакты реле левого вентилятора
F3 (15)	Катушки реле левого и правого электровентиляторов, контроллеров, форсунок, катушки зажигания
F4 (15)	Нагревательные элементы для управления и диагностики датчиков концентрации кислорода, датчика фазы, датчика массового расхода воздуха, клапана продувки адсорбера

Чуть ниже главного блока предохранителей находятся реле управления двигателем.

реле n	Расшифровка
1	Реле зажигания
2	Главное реле
3	Реле правого электровентилятора
4	Реле левого электровентилятора
5	Реле топливного насоса
6 (F5, 15A)	Предохранитель топливного насоса (топливный насос)

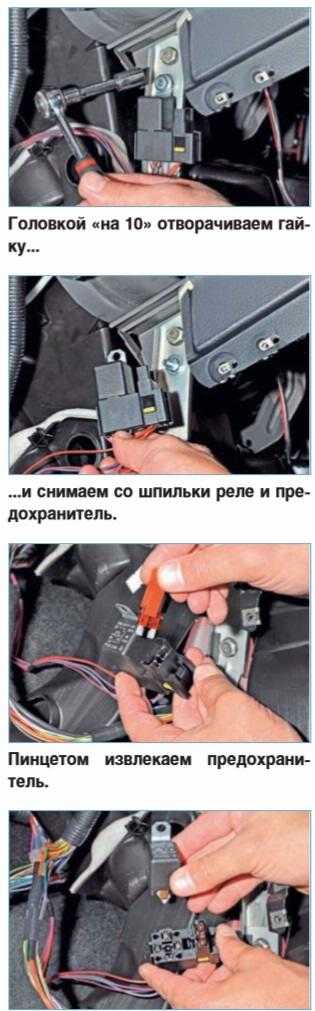

Для замены реле отверните две крепежные гайки блока с головкой на 10:

отключаем замок проводки…

отверткой открутите саморез реле и снимите его.

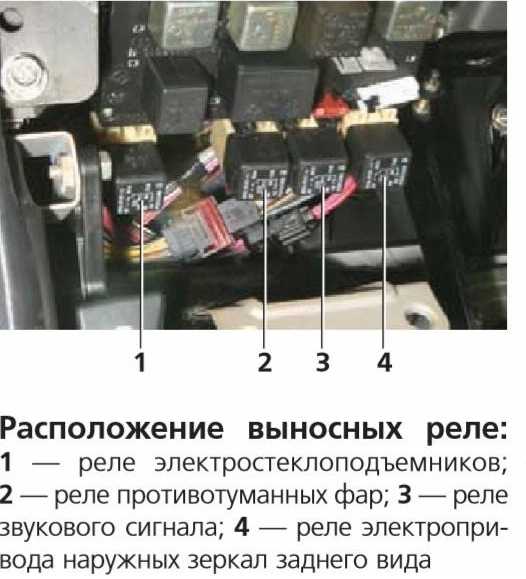

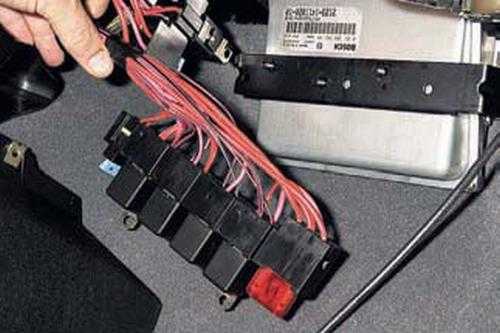

Под панелью приборов, чуть выше педали акселератора, находится блок с четырьмя реле.
