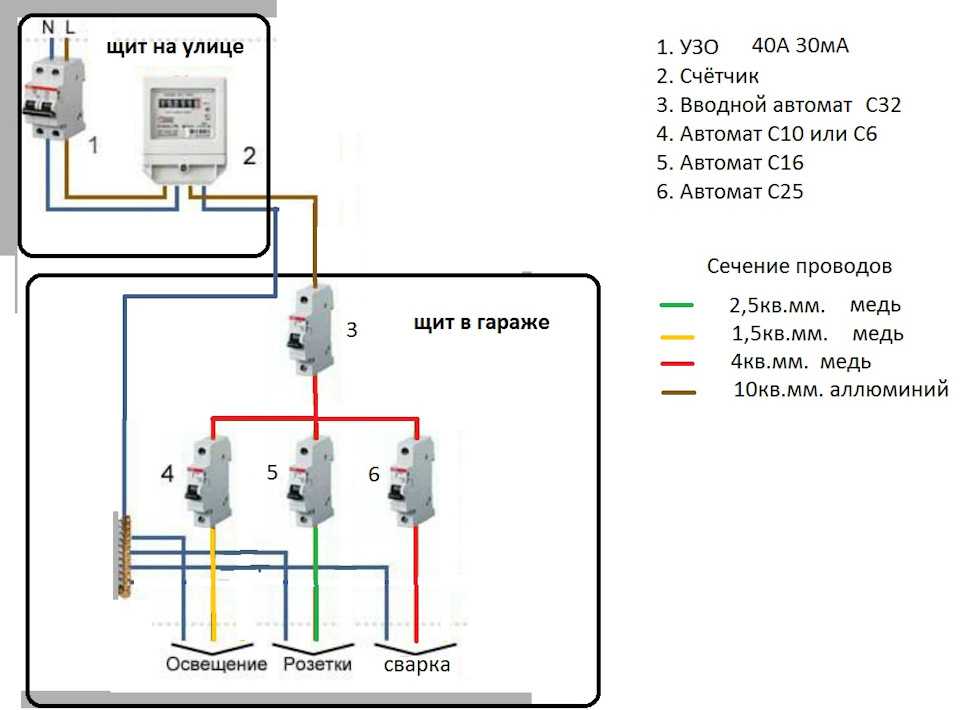

Схема электропроводки в гараже своими руками фото. Схема электропроводки в гараже своими руками: особенности, этапы, советы

Как правильно сделать электропроводку в гараже. Какие элементы должны быть в схеме. Как выбрать кабель и защитные устройства. Пошаговая инструкция по монтажу проводки открытым и закрытым способом. На что обратить внимание при работе.

Особенности электропроводки в гараже

При обустройстве электрики в гараже необходимо учитывать несколько важных моментов:

• Гараж считается пожароопасным помещением, поэтому к проводке предъявляются повышенные требования безопасности.
• Часто в гаражах повышенная влажность, что требует использования влагозащищенного оборудования.
• Нужно предусмотреть достаточное количество розеток для подключения инструментов и оборудования.
• Освещение должно быть яркое, но экономичное.
• Желательно разделить сеть на несколько групп с отдельными автоматами.

Учитывая эти особенности, можно правильно спланировать схему электропроводки и выбрать подходящие материалы.

Основные элементы схемы электропроводки в гараже

Типовая схема электрики в гараже включает следующие компоненты:

• Вводной кабель
• Распределительный щит
• Автоматические выключатели
• УЗО
• Розетки
• Выключатели
• Осветительные приборы
• Распределительные коробки
• Провода и кабели

Давайте разберем каждый элемент подробнее.

Вводной кабель

Для подключения гаража к электросети используют кабель с медными жилами сечением не менее 4 мм². Подойдет марка ВВГнг. Кабель прокладывают в земле на глубине 70 см или по воздуху на тросе.

Распределительный щит

В щите устанавливают защитную и коммутационную аппаратуру. Размер щита выбирают с запасом для возможного расширения. Рекомендуемый размер — 12-24 модуля.

Автоматические выключатели

Устанавливают отдельные автоматы на освещение (10А), розетки (16-25А), силовое оборудование. Общий вводной автомат берут на 25-40А в зависимости от нагрузки.

УЗО

Устройство защитного отключения ставят на розеточные группы для защиты от поражения током. Номинал УЗО — 25-40А, ток утечки — 30мА.

Розетки

В гараже рекомендуется устанавливать розетки с заземляющим контактом и защитными шторками. Располагают их по периметру на высоте 30-50 см от пола.

Выключатели

Для управления освещением используют одно- и двухклавишные выключатели. Размещают их возле входа и в рабочих зонах.

Осветительные приборы

Для основного освещения подойдут светодиодные или люминесцентные светильники мощностью 30-50 Вт. Дополнительно устанавливают местное освещение над рабочими местами.

Распределительные коробки

Применяют для соединения и разветвления проводов. Рекомендуется использовать коробки с высокой степенью защиты IP54-IP65.

Провода и кабели

Для внутренней проводки используют медные провода в двойной изоляции марки ПВС или ВВГнг сечением 1,5-2,5 мм². Для силовых линий берут кабель сечением от 4 мм².

Выбор способа монтажа проводки

Существует два основных варианта прокладки электропроводки в гараже:

1. Открытый способ — провода прокладывают по поверхности стен в кабель-каналах или гофрированных трубах.
2. Скрытый способ — провода прячут в штробах в стенах.

У каждого способа есть свои плюсы и минусы.

Открытый способ

Преимущества:

• Простота монтажа
• Легкий доступ для ремонта и модернизации
• Не требуется штробление стен

Недостатки:

• Ухудшает внешний вид помещения
• Провода более уязвимы для механических повреждений

Скрытый способ

Преимущества:

• Эстетичный внешний вид
• Защита проводки от повреждений

Недостатки:

• Сложность монтажа
• Затруднен доступ для ремонта
• Необходимость штробления стен

Для гаража чаще выбирают открытый способ прокладки как более простой и практичный.

Пошаговая инструкция по монтажу электропроводки в гараже

Рассмотрим основные этапы самостоятельного монтажа электропроводки открытым способом:

1. Составьте подробную схему с расположением всех элементов.
2. Закупите необходимые материалы и инструменты.
3. Разметьте места установки щита, розеток, выключателей, светильников.
4. Установите распределительный щит.
5. Проложите кабель-каналы по намеченным трассам.
6. Протяните провода в кабель-каналы.
7. Установите распределительные коробки, розетки, выключатели.
8. Подключите провода к установленным элементам.
9. Смонтируйте и подключите светильники.
10. Установите в щит автоматы, УЗО и другие устройства.
11. Выполните подключение к вводному кабелю.
12. Проверьте работу всех цепей.

При выполнении работ строго соблюдайте требования электробезопасности. Если у вас нет опыта, лучше доверить монтаж профессиональному электрику.

Важные нюансы при обустройстве электрики в гараже

При работе обратите внимание на следующие моменты:

• Используйте только качественные сертифицированные материалы.
• Все соединения выполняйте в распределительных коробках.
• Обеспечьте надежное заземление металлических конструкций.
• В помещениях с повышенной влажностью применяйте влагозащищенное оборудование.
• Разделите сеть на несколько групп с отдельными автоматами.
• Установите УЗО на розеточные группы.
• Используйте кабель с негорючей изоляцией.
• Обеспечьте запас по мощности для возможного расширения.

Соблюдение этих рекомендаций позволит создать безопасную и надежную электропроводку в гараже.

Часто задаваемые вопросы

Какое сечение кабеля нужно для гаража.

Для вводного кабеля рекомендуется использовать провод сечением не менее 4 мм². Для внутренней проводки подойдет кабель сечением 1,5-2,5 мм² в зависимости от нагрузки.

Сколько нужно розеток в гараже.

Минимальное количество — 4-6 штук. Желательно разместить розетки по всему периметру на расстоянии 2-3 метра друг от друга. Возле рабочего места стоит сделать блок из 2-3 розеток.

Какой автомат ставить на ввод в гараж.

Номинал вводного автомата выбирают исходя из максимальной нагрузки. Для небольшого гаража обычно достаточно 25-32А. При наличии мощного оборудования может потребоваться автомат на 40-63А.

Нужно ли УЗО в гараже.

Да, установка УЗО в гараже обязательна. Это позволит защитить от поражения электрическим током при работе с электроинструментом. УЗО ставят на розеточные группы.

Как правильно заземлить гараж.

Для заземления используют стальной уголок или трубу, забитую в землю на глубину 2-3 метра. К ней подключают шину заземления в щите. Все металлические конструкции и оборудование соединяют с шиной заземления.

Электропроводка в гараже своими руками: схема, фото, пошаговая инструкция

Технология монтажа электропроводки в гараже хоть отличается от электромонтажа в квартире или доме, но не существенно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас постройка во дворе, нужно проложить к ней питание, а если в гаражном обществе или кооперативе, то, скорее всего, придется подключаться к линии, проложенной по опорам. Для этого обязательно обращаться к электрику, который обслуживает это общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, но в большинстве случаев вы можете проложить или заменить проводку сами. В этой статье вы узнаете, как может быть проведена электропроводка в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после окончания работ – проконсультируйтесь со специалистом и попросите его проверить правильность монтажа.

• Создание схемы
• Расчет количества материалов
• Основной процесс
• Подготовительные работы
• Уличные работы
• Прокладка внутри помещения

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розеток осуществляется на высоте 60 см от пола.
• В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
• Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
• В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
• В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
• Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
• Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

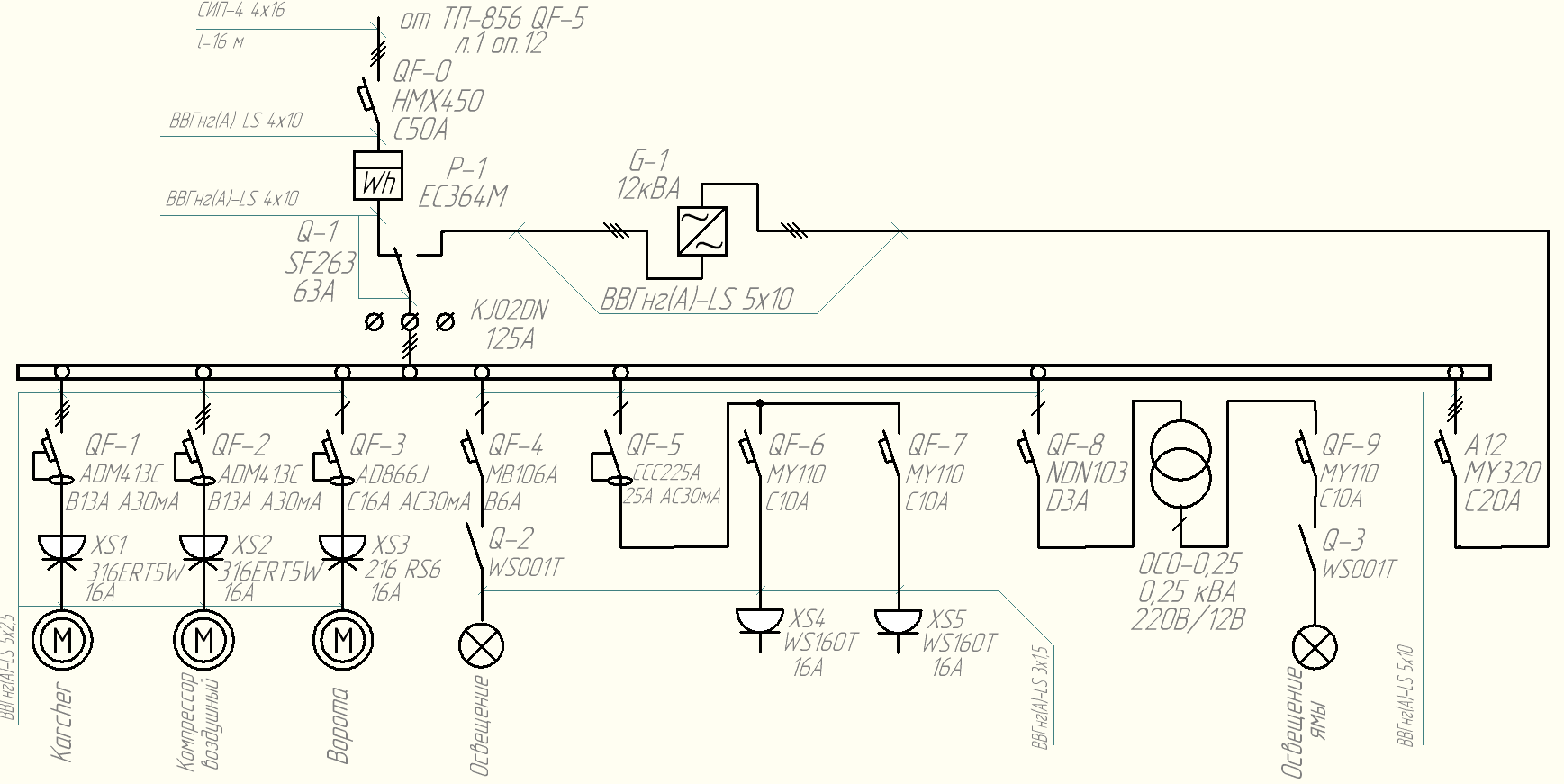

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

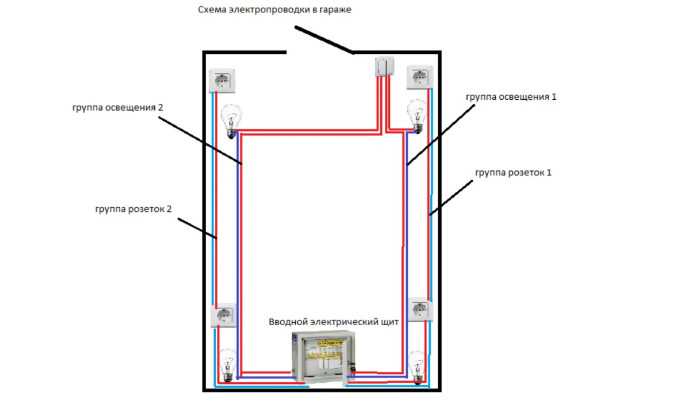

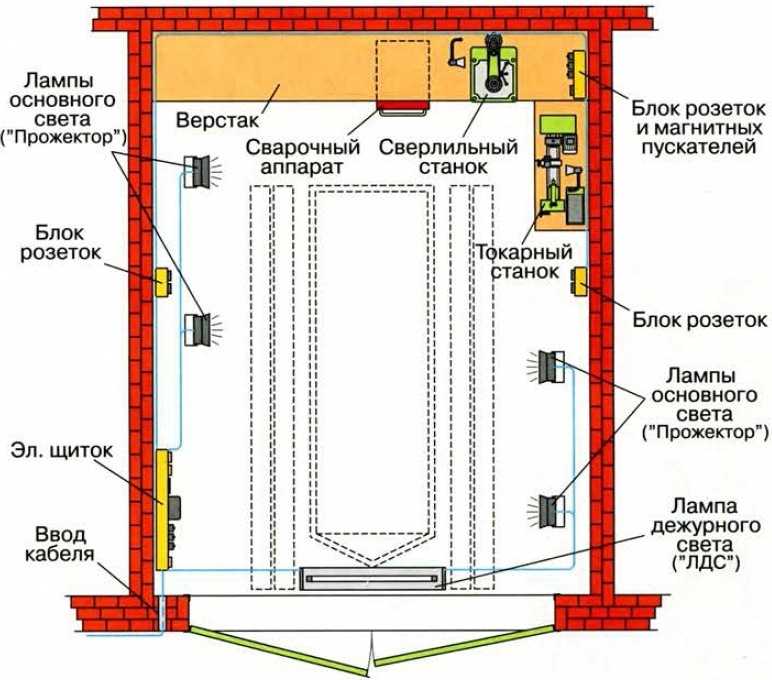

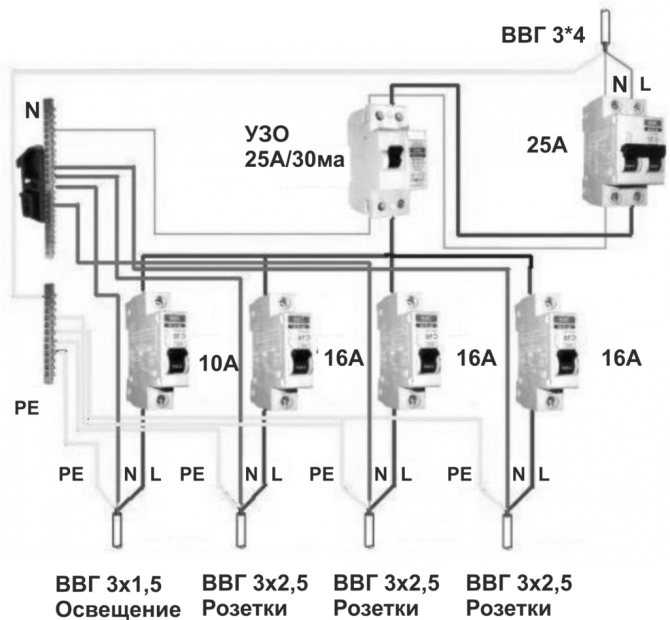

Общая схема электропроводки в гараже:



Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники. Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше. Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат.

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной». В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Основной процесс

Монтаж проводки в гараже состоит из трех основных этапов:

• подготовка;
• уличная прокладка;
• внутренняя разводка кабеля.

Рассмотрим подробно каждый из этапов в виде пошаговой инструкции, чтобы Вы знали как провести электропроводку в гараже своими руками.

Подготовительные работы

Подготовительные работы заключаются в нарезке кабеля и подготовке стен. Нарезка осуществляется с учетом запаса длины (как мы уже говорили, не менее 10 см на каждое соединение). Далее стены размечаются согласно созданной схеме. Для разметки можно использовать разметочный шнур. Разметка шнуром наиболее проста и эффективная. Необходимо закрепить шнур в начальной точке (как показано на фото ниже), после чего протянуть его до следующего разветвления либо концевой точки электропроводки. Далее шнур натягивается вдоль стены, отводиться в сторону и резко отпускается. В результате на стене должен остаться окрашенный отпечаток, который и будет являться разметкой. Главная задача – натянуть шнур строго вертикально (либо горизонтально), чтобы след соответствовал пометкам на схеме. Для этого можете использовать отвес и строительный уровень. Также есть вариант сделать лазерный уровень своими руками, что поможет осуществить разметку стен под электропроводку в гараже.

После разметки стены необходимо подготовить штробы под проводку (при внутреннем способе укладки).

Обычно такой вариант используют при монтаже электропроводки в бетонном гараже. Следует отметить, что линию можно так же пустить по технологическому проему между плитами перекрытия, но не всегда такой вариант существует.

Для штробления стен рекомендуется использовать болгарку с диском по бетону либо перфоратор. Если же данного инструмента не найдется под рукой, зубило и молоток Вам в помощь. Глубина штробы должна составлять не более 2 см, толщина выбирается в соответствии с сечением жилы, но так же не более 2 см. Когда вся трасса будет представлена штробами, можно переходить далее.

Обращаем Ваше внимание на то, что в кирпичном гараже можно спрятать электропроводку в швах между рядами (как показано на фото), чтобы не заниматься созданием штроб!

Так же в процессе подготовительных работ необходимо сделать заземление.

Уличные работы

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

• высота над проезжей частью – не менее 6 метров;
• высота над пешеходной зоной — не менее 3,75 метров;
• высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении кабеля через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

В этом случае рекомендуется устанавливать рядом трубостойку – стальную трубу, немного изогнутую вверху (как показано на картинке).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например ВБбШв. Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы защитить кабель от механических повреждений, рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Прокладка внутри помещения

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Рекомендуется использовать дедовский способ крепления кабеля с помощью алебастра. Раствором прихватывается трасса через каждые 25-30 см.

После этого необходимо установить распределительные коробки, а так же подключить розетки и выключатели. Далее все жилы соединяются, и осуществляется прозвонка электропроводки в гараже мультиметром. Обращаем Ваше внимание на то, что соединение должно осуществляться с помощью обжимки гильзами, сваркой, пайкой или клеммными колодками. Если проблем не возникнет и проводка разведена по правилам, необходимо заштукатурить стены и подождать, пока они высохнут.

Настоятельно рекомендуем Вам сфотографировать проводку перед отделкой стен. Это позволит Вам быстро найти места прохождения неисправного участка сети (хотя для этого лучше использовать самодельный металлоискатель).

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных кабель-каналах. Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Если у вас деревянный гараж или из СИП-панелей, или вы собираетесь обшивать стены другим горючим материалом, необходимо использовать правила прокладки электропроводки по сгораемым покрытиям, их можно найти в Главе 2. 1 ПУЭ (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7.

Там сказано, что при прокладке по сгораемым покрытиям необходимо открытую проводку помещать в трубы. Можно прокладывать и в стальных и медных трубах. Нужно использовать кабели с негорючей изоляцией, на практике используют изделия с приставкой в маркировке FR, -нг-LS. Также можно выполнять монтаж в серой ПВХ-гофре не поддерживающей горение. Расстояние между проводом и сгораемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из сгораемых материалов (без приставок –нг-LS и пр.) без трубы необходимо также подкладывать несгораемую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео ролики, в которых все виды работ предоставлены более наглядно:

Вот таким образом может быть проведена проводка в гараже. Надеемся, предоставленная нами пошаговая инструкция, схема и советы помогли выполнить электромонтаж.

идеи для самостоятельной прокладки однофазной сети (120 фото)

Разводка электропроводки в гараже, как правило, выполняется открытым способом – в кабель-каналах, монтирующихся непосредственно на стены и потолок. Эстетике в гаражах обычно не уделяют внимание, поэтому проще и практичнее сделать открытую электропроводку. А при необходимости такую проводку можно легко обслужить и доработать.

Краткое содержимое статьи:

Виды напряжения

В большинстве гаражей напряжение в электросети составляет 220 В. Этого достаточно для освещения и силовой розеточной группы. Такая электросеть позволяет использовать большинство электроинструментов и приборов.

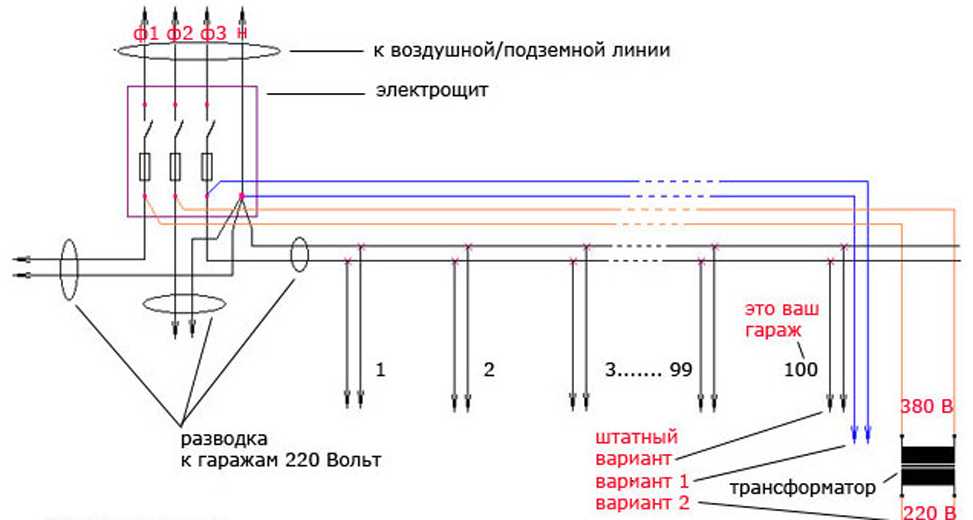

Иногда в гаражи заводят сеть с напряжением 380 В. Это может быть необходимо для эксплуатации электрических отопительных устройств, станочного и сварочного оборудования, требующего именно трехфазное питание с напряжением 380 В.

Что входит в гаражную схему электропроводки?

Схема электропроводки в гараже должна включать следующие основные элементы:

• распределительный щит на вводе;
• учетные, защитные и автоматические приборы;
• кабели и провода;
• выключатели и светильники;
• розеточная группа.

При необходимости в схему можно добавить другие элементы, такие как отопительные, охлаждающие и прочие системы. Примеры схем можно изучить по фото электропроводки в гараже. Они помогут понять основные требования, способы разводки, варианты монтажа и другие нюансы.

Ввод питания

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

Защитные устройства

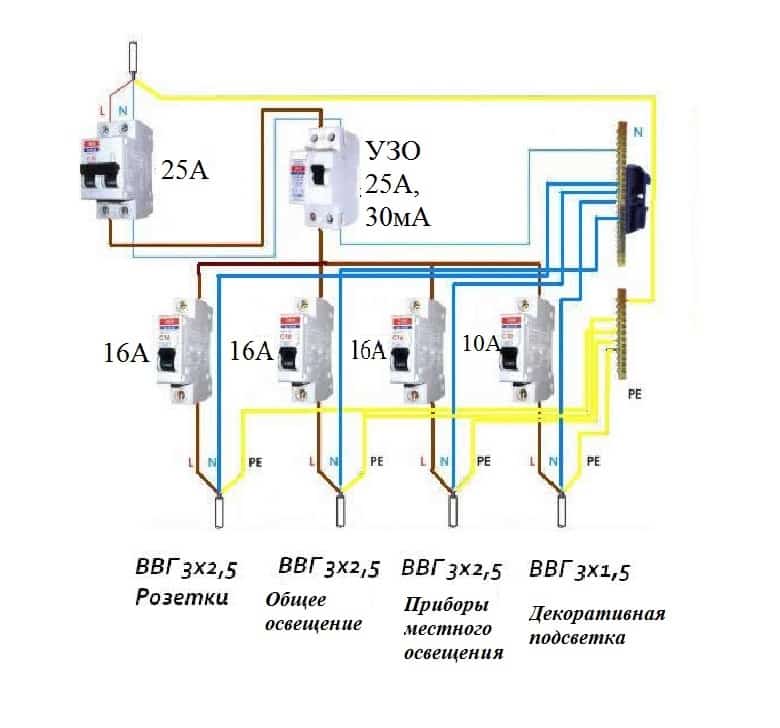

Требования к электропроводке предусматривают необходимость установки ряда устройств защиты для предотвращения аварийных ситуаций. К таким устройствам относятся:

• дифференциальные автоматы;
• УЗО;
• реле контроля напряжения;
• ограничители перенапряжения.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

УЗО

Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.

Реле контроля напряжения

Предназначено для защиты электроприборов от скачков напряжения. Если напряжение вышло за минимально или максимально допустимый уровень, реле автоматически отключает электроприборы от питания, чтобы предотвратить их выход из строя.

В гараже обычно устанавливают РКН, монтирующееся на DIN рейку непосредственно в щиток.

Ограничители перенапряжения

Обычно устанавливают, если гараж запитан от воздушной ЛЭП. Попадание молнии в последнюю может привести к резкому скачку напряжения до десятков тысяч вольт, что чревато выходом из строя всего оборудования.

Ограничители перенапряжения защищают всю цепь, отводя разряд на заземление. Монтируются также в щиток, перед счетчиком. Если ограничители не установлены, в грозу рекомендуется отключать электропитание автоматами.

Кабели и провода

Следует применять провода с негорючей изоляцией, сечение которых позволяет выдерживать нагрузку подключаемых электроприборов. Провода с негорючей изоляцией обозначаются буквами «нг» в конце маркировки, к примеру, ВВГнг.

Лучше прокладывать кабели с медными жилами, они не так греются, как алюминиевые, и выдерживают большую нагрузку. Для определения необходимого сечения следует исходить из мощности подключаемых приборов.

Как правило, достаточно 2,5 мм2, но в случае подключения высокомощных электроприборов, нужно использовать кабели большего сечения.

Осветительные приборы и выключатели

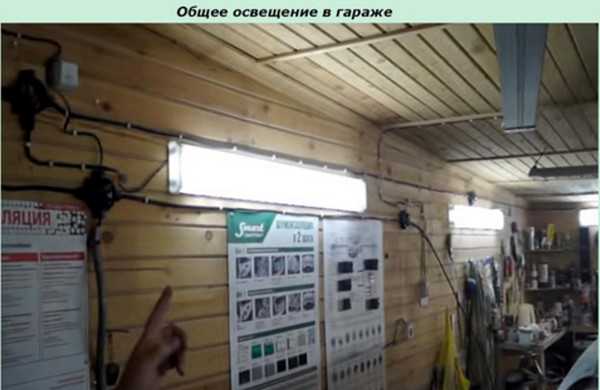

Освещение принято разделять на общее и местное. Последнее предназначено для освещения, к примеру, рабочего места. Для основного освещения стоит использовать большие люминесцентные или светодиодные светильники, они долговечны и экономичны.

Выключатель общего освещения принято располагать у входа. Выключатели местного освещения стоит разместить рядом с рабочими местами. В местах с повышенной влажностью следует устанавливать осветительные приборы с защитой от влаги, рекомендуемый класс защиты – IP65.

Розеточная группа

Рекомендуется разделить все электроприборы на группы по предназначению и мощности. Для этих групп необходимо проложить кабели подходящего сечения, исходя из мощности приборов.

Розетки следует разместить возле каждого рабочего места. Обычно их устанавливают по периметру всего гаража для удобства подключения всевозможных электроприборов.

Желательно использовать розетки с защитными крышками, предотвращающими попадание загрязнений и случайных предметов, которые могут привести к замыканию. Для разводки проводов по розеточным группам следует обязательно использовать распределительные коробки. Их устанавливают в точках ответвления кабелей.

Фото схемы электропроводки в гараже

Вам понравилась статья? Поделитесь 😉



Сколько стоит провести электричество в сарай?

Сколько стоит провести электричество в сарае?

Фото: Марианна / Adobe Stock

Основные моменты

• Вы заплатите за электричество в отдельном гараже от 1000 до долларов.

• Большие постройки на большем расстоянии от вашего дома могут увеличить затраты до 5000 долларов США+ .

• Получите разрешение перед началом работы, если вы планируете заниматься своими руками (не рекомендуется).

• Мы рекомендуем пригласить профессионального электрика для безопасного выполнения этой работы и кодирования.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

В то время как некоторые считают отдельно стоящие гаражи «старой школой», домовладельцы могут легко избавиться от этой стигмы, подключив электричество к другим отдельно стоящим объектам вашего дома. В конце концов, обеспечение светом и энергией других отдельно стоящих зданий вашего дома открывает множество возможностей — новое рабочее пространство, новый офис или даже примыкающий чердак, который вы можете сдать в аренду за дополнительные деньги.

Стоимость подачи электричества в отдельный гараж или сарай зависит от того, сколько энергии вам нужно, насколько сложна установка в вашем доме и во дворе и, возможно, даже от того, где вы живете. Это руководство по стоимости разбивает все это для вас.

Сколько стоит провести электричество к отдельно стоящему гаражу или сараю?

Проведение электричества в отдельный гараж или сарай обычно стоит от 1000 до 2500 долларов США , в зависимости от потребностей в электричестве, расстояния до вашего отдельного гаража или сарая, а также от того, нужно ли вам прорезать гипсокартон для прокладки новой проводки. Если для прокладки проводов в вашем доме требуется обширная работа, проект может стоить намного дороже — до от 4000 до 5000 долларов + возможно.

В среднем отдельно стоящие гаражи стоят дороже, чем навесы из-за более высоких электрических нагрузок. Эти проекты часто требуют нескольких установок по всему гаражу, тогда как электрический блок сарая обычно устанавливается в одном месте.

Основные факторы стоимости

Вот все факторы, влияющие на подачу электричества в отдельное жилое помещение.

Потребности в электричестве

Домовладельцы, подводящие электричество к отдельно стоящему гаражу или сараю, часто преследуют цель — работать на новом месте, построить комнату отдыха или даже спроектировать дополнительное жилое пространство в виде гаражной квартиры или чердака. Электрик может помочь вам определить, сколько электроэнергии вам потребуется для достижения этих целей. Чем больше оборудования и приборов вы планируете использовать, тем выше будет стоимость.

Размер объекта

В отдельно стоящих гаражах может потребоваться установка двух отдельных электропроводок и розеток, что увеличит затраты на установку. Вот почему важно, чтобы электрик приезжал к вам домой, а не сообщал вам цену по телефону.

Расстояние до дома

Подземные питающие кабели используются для подачи электричества из вашего дома в гараж или сарай. Чем больше расстояние, тем больше копания и установки потребуется для вашей работы.

Голые стойки против гипсокартона

В новых домах с голыми стойками вы можете легко провести новую электропроводку в отдельное жилое помещение. Но если вам нужно взломать гипсокартон или обойти существующую электрическую систему, чтобы обеспечить электричеством ваш гараж или сарай, это будет стоить дороже.

Многие электрики разорвут для вас гипсокартон как часть работы. Тем не менее, большинство из них не кладут новый гипсокартон, поэтому вам, возможно, придется подумать о стоимости найма местного подрядчика по ремонту гипсокартона или сделать это самостоятельно. В среднем по стране От 1 до 3 долларов за квадратный фут, с типичной конечной ценой, превышающей 1000 долларов .

Разрешения

Профессиональные электрики имеют лицензию на выполнение этого вида работ в большинстве штатов и поэтому не нуждаются в разрешении.

Если вы все еще думаете о том, чтобы провести электричество самостоятельно (и мы рекомендуем вам тщательно подумать об этом, прежде чем продолжить), имейте в виду, что в некоторых штатах запрещено выполнять электромонтажные работы своими руками без разрешения, что может стоить от 25 долларов и 200 долларов .

Стоимость прокладки электропроводки в гараже по типу

Однопроводная

Однопроводная передача использует только один электрический проводник и обычно используется в сельской местности для прокладки электропроводки под землей по доступной цене. Этот тип лучше всего подходит для основных электрических установок в гаражах и сараях. Около $1500 — хорошая оценка.

Multi-Wire

Многопроводная передача более гибкая и надежная, что упрощает работу с электроприборами или электроинструментами в отдельно стоящем гараже. Вы заплатите от 1500 до 2500 долларов США для базовой домашней установки, где не требуются обширные работы по гипсокартону.

Сколько электропроводки в гараже я могу получить в свой бюджет?

Эти три ценовых диапазона помогут вам определить, сколько электричества вы можете установить в своем гараже или сарае.

1000–1500 долларов

За 1200 долларов или меньше вы сможете провести простую однопроводную цепь от дома до гаража или сарая. Но если вам нужна многопроводная схема или отдельное освещение и розетки, вы можете легко превысить этот ценовой диапазон.

Чтобы не выходить за рамки бюджета, проконсультируйтесь с несколькими электриками или рассмотрите возможность найма мастера-электрика в вашем районе. Более низкая почасовая ставка может сэкономить вам сотни затрат на установку.

1 500–2 500 долл. США

В этом ценовом диапазоне возможны большинство работ с многопроводными цепями и более сложная прокладка электрических проводов.

В конце концов, многие электрики назовут вам цену, основанную на предполагаемом использовании помещения. Если вы планируете использовать мощные инструменты в своем отдельно стоящем гараже или сарае, они могут предложить установить оборудование более высокого класса, что повысит цену. Чтобы сэкономить, обсудите варианты и спросите, где можно сэкономить на материалах.

$2,500+

Вы легко можете заплатить более $2,500 , если вам нужно сломать гипсокартон, чтобы проложить новую электропроводку вдоль дома, в гараже или сарае. Если доступ к проводам ограничен, вы можете заплатить более 2500 долларов только за этот проект, даже не принимая во внимание прокладку новых электрических проводов.

В этой ценовой категории вы также можете рассмотреть вопрос о повышении мощности вашей электрической сервисной панели (например, перейти со 100-амперной панели на 200-амперную). Обычно это стоит в диапазоне от 1300 до 3000 долларов .

Могу ли я сделать этот проект своими руками?

Если у вас нет значительного опыта работы с электропроводкой, самостоятельные работы по электрике не поощряются из соображений безопасности. Вы также рискуете испортить электропроводку в вашем доме, что может потребовать дорогостоящего ремонта.

Стоимость найма электрика рядом с вами, хотя и выше, легко оправдана для этого проекта.

Влияет ли место проживания на стоимость?

Фото: Ириана Шиян / Adobe Stock

Электрики обычно берут от 50 до 100 долларов в час за свое время, в среднем по стране от 160 до 520 долларов за визит специалиста к вам домой и выполнение работы.

Крупные мегаполисы Америки, такие как Денвер, Нью-Йорк и Лос-Анджелес, как правило, взимают около 100 долларов США в час или более за электромонтажные работы.

Сельские электрики часто берут 50 долларов в час (а в некоторых случаях и меньше), но вам, возможно, придется заплатить за их выезд к вам домой. Вы также должны учитывать, что отдельные гаражи и навесы могут быть дальше в сельской местности, что требует больше электрических материалов и, таким образом, повышает цену.

Часто задаваемые вопросы о подведении электричества к отдельно стоящему гаражу

Сколько энергии вам нужно для подачи электричества к отдельно стоящему гаражу?

Ответ зависит от ваших потребностей и наличия вашей текущей электрической панели. Если вы надеетесь серьезно увеличить мощность в своем отдельном жилом помещении, вам также может потребоваться рассмотреть возможность увеличения мощности усилителя, на котором работает ваш дом (например, со 100 до 200 ампер).

Стоит ли проводить электричество в отдельный сарай?

Для многих домовладельцев навесы — это больше, чем место для хранения инструментов или приспособлений для ухода за газоном. Если вы думаете о создании рабочего места на открытом воздухе или хотите упростить свою жизнь, подключив электричество к месту, которое находится ближе к вашему двору, это может полностью окупиться.

Могу ли я вместо этого провести удлинитель к моему сараю?

Вы можете использовать удлинитель для питания сарая, но только временно. Удлинители не являются постоянным решением. Подача слишком большой мощности через шнур может привести к его перегрузке, перегреву и возникновению пожара. Идите вперед и возьмите удлинитель, если вам нужно подключить рабочий инструмент или прибор во время ежегодной весенней уборки, но убедитесь, что вы используете прочный и толстый шнур, чтобы свести к минимуму риск короткого замыкания. Подойдет шнур калибра от 16 до 10 (чем меньше калибр, тем лучше).

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Электрики проливают свет на домашнее освещение

  от Гарретта Келли • 15 июня 2021

• 8 типов электрических проводов.

• Работают ли розетки GFCI без заземляющего провода?

  Элли Оглтри • 24 марта 2022 г.

электрика — Какой должна быть схема подключения, чтобы добавить комбинированный выключатель розетки в цепь наружного освещения гаража?

спросил 2 года 8 месяцев назад

Изменено 2 года, 8 месяцев назад

Просмотрено 255 раз

Мне нужен еще один контур в гараже (для одновременной работы пылесборника и настольной пилы). У меня уже есть схема с заземлением и розеткой GFCI. У меня также, кажется, есть еще одна цепь, которая питает свет крыльца + PIR, а затем идет в гараж, чтобы выйти из гаража на передней стене, чтобы питать гаражные фонари, как на первом рисунке (2-проводная цепь + земля) на рисунке

Ниже приведена схема подключения, которая, как я думаю, будет для вышеперечисленного. Прерванная коричневая линия — это стена гаража, на которой установлены фонари.

Я хотел бы добавить комбинированный выключатель на розетке, чтобы во время работы в середине дня можно было выключить свет в гараже вот так:

Я не уверен, что это правильно, и если вы видели более профессиональную схему подключения, я был бы признателен, если бы вы могли указать мне на нее. Также я не уверен, нужна ли мне какая-либо коробка, кроме этой:

Стена, где кабель входит в стену для питания первого наружного освещения, выглядит так (провода на самом деле вертикальны с отверстиями в нижней части изображения, они были повернуты, чтобы вы могли прочитать коды кабелей)

Вот картинка внутри коробки за первым светом Мне, вероятно, придется удалить PIR, который был там (сейчас мертв и отключен). Не уверен, что смогу заменить. Удаление его может добавить больше места для ос, которые построили там гнездо — я только что удалил его, и мне пришлось залатать горячий провод, как вы видите, изоляция была треснута … поэтому я наклеил туда немного скотча.

• электрика
• проводка

2

да, ваша диаграмма верна, и очевидно, что вы хорошо понимаете, что нужно сделать.

Эти «ручные ящики» отлично подходят для простых сосудов. Однако GFCI слишком громоздки для них.

Для GFCI я предпочитаю использовать стальную квадратную коробку 4×4 с 1-секционным «грязевым кольцом», которое выступает примерно на 1/2 дюйма, что дает достаточно места для GFCI и гаек.

Поскольку то, что находится ниже по линии GFCI, будет только светом, они не должны быть защищены GFCI. Таким образом, вообще не используйте клеммы LOAD — оставьте на них предупреждающую ленту . Сделайте все ваши подключения к LINE.

Другой вариант — вообще убрать GFCI из гаража и поставить в доме. Где? На коммутаторе . С помощью переключателя GFCI! Помните, как только вы завершите свой план, вы почти никогда не нажмете этот внутренний переключатель. На самом деле вам лучше оставить PIR включенным 24×7, и вы будете управлять освещением в гараже с помощью выключателя внутри гаража. Это идеальное приложение для переключателя GFCI, который, по сути, является тупиком GFCI, рассчитанным на работу в режиме переключения.
