Как работает реле вентилятора охлаждения двигателя. Какие бывают виды реле для вентилятора радиатора. Как правильно подключить реле вентилятора своими руками. Где находится реле включения вентилятора на популярных моделях авто.
Принцип работы реле вентилятора охлаждения

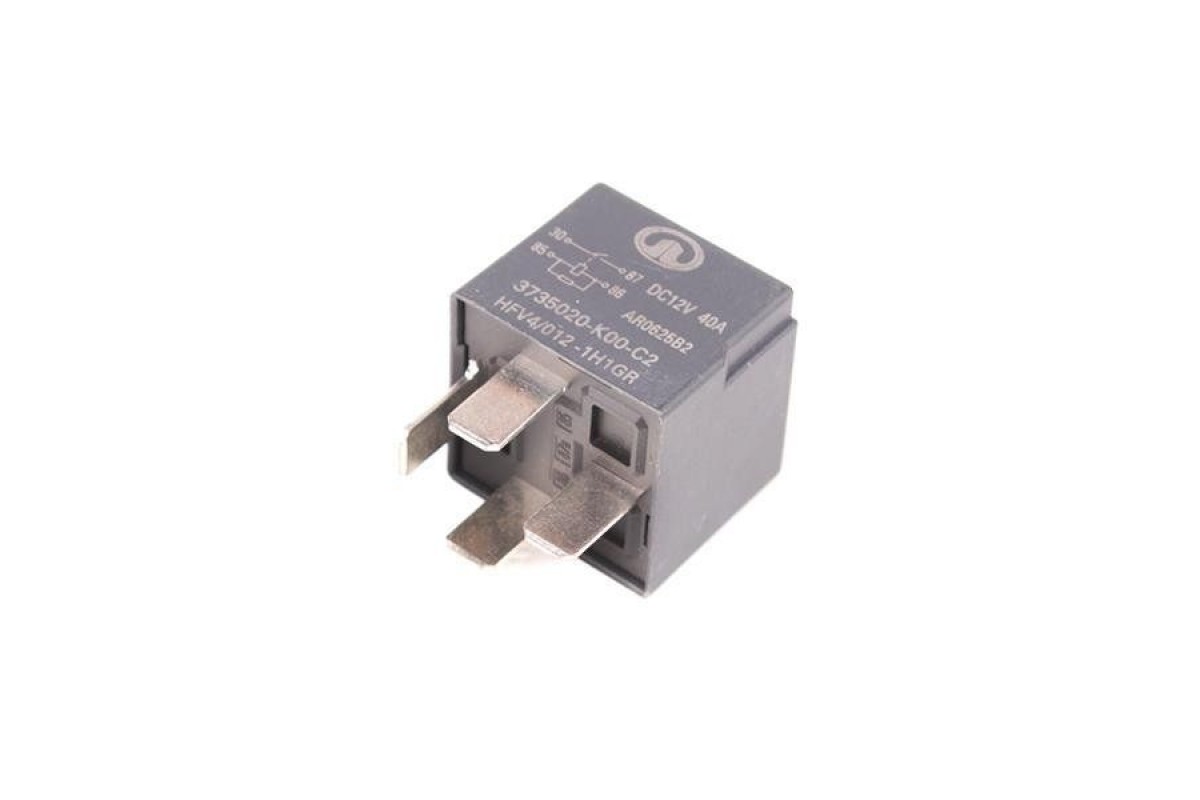

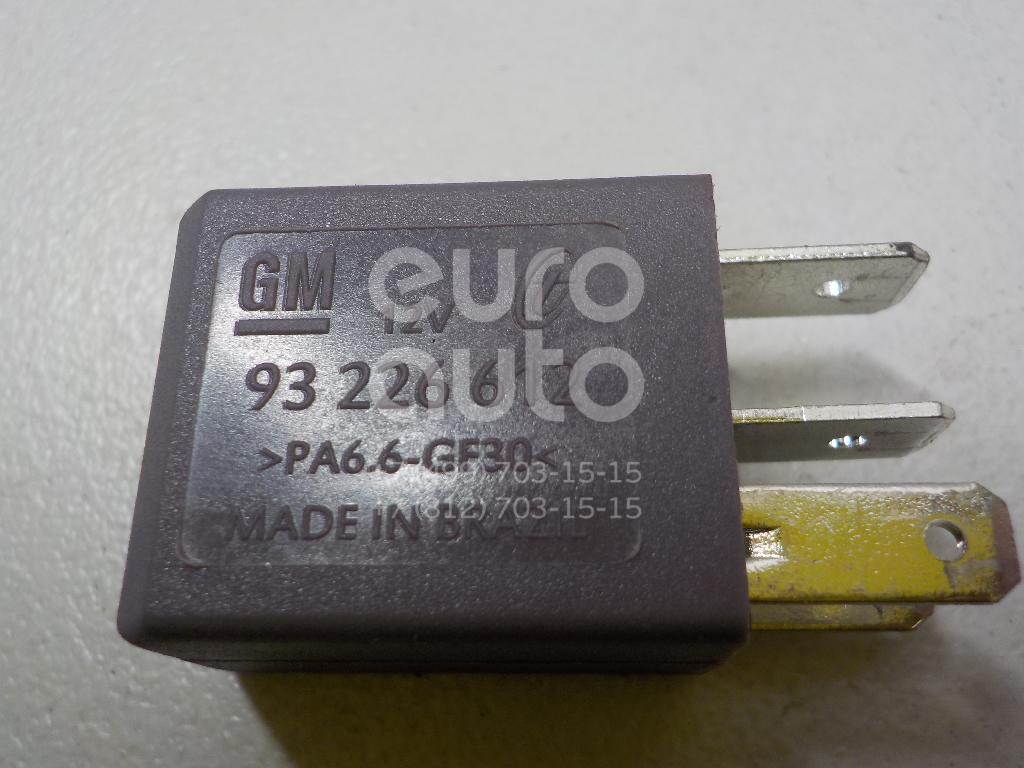

Реле вентилятора охлаждения — важный элемент системы охлаждения двигателя автомобиля. Его основная задача — включать и выключать вентилятор радиатора в зависимости от температуры охлаждающей жидкости.
Принцип работы реле вентилятора следующий:
- Датчик температуры отслеживает температуру охлаждающей жидкости
- При достижении определенной температуры (обычно 95-105°C) датчик подает сигнал на реле
- Реле замыкает силовую цепь и подает питание на электродвигатель вентилятора
- Вентилятор включается и начинает охлаждать радиатор
- При снижении температуры датчик размыкает цепь реле
- Реле обесточивает электродвигатель и вентилятор выключается
Таким образом, реле позволяет автоматически управлять работой вентилятора охлаждения в зависимости от температурного режима двигателя.
Виды реле вентилятора радиатора
Существует несколько основных видов реле вентилятора охлаждения:
- Электромеханические — самые простые и распространенные. Работают за счет электромагнита, который замыкает/размыкает контакты.

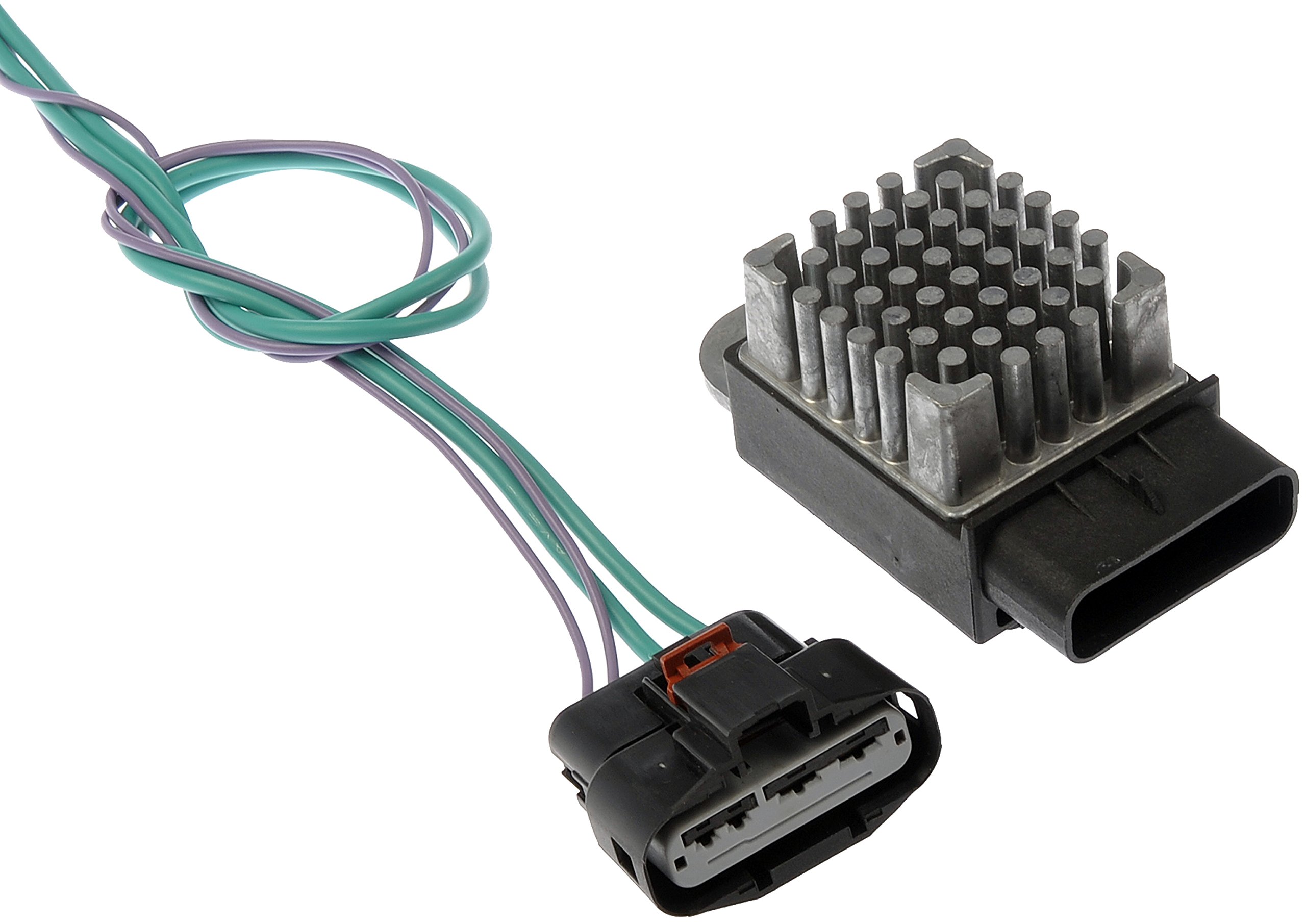

- Электронные — более современные. Используют полупроводниковые элементы вместо механических контактов.
- Биметаллические — срабатывают за счет деформации биметаллической пластины при нагреве.
- Интегрированные в блок управления двигателем — на современных авто функцию реле выполняет электронный блок управления.
Электромеханические реле наиболее простые и надежные. Электронные обеспечивают более точное управление, но более чувствительны к перепадам напряжения.
Схемы подключения реле вентилятора охлаждения
Существует несколько вариантов схем подключения реле вентилятора охлаждения:
Простейшая схема
В простейшем варианте реле подключается следующим образом:
- Силовые контакты реле подключаются между аккумулятором и электродвигателем вентилятора
- Управляющий контакт реле соединяется с датчиком температуры
- Второй контакт датчика температуры соединяется с массой
При срабатывании датчика температуры замыкается цепь управления реле, которое в свою очередь включает вентилятор.
Двухскоростная схема
Для обеспечения двух скоростей вращения вентилятора используется следующая схема:
- Устанавливается два реле — для низкой и высокой скорости
- Низкая скорость обеспечивается включением реле через резистор
- Высокая скорость — прямым включением реле
- Используется двухуровневый датчик температуры
Такая схема позволяет более гибко управлять охлаждением двигателя.
Как подключить реле вентилятора своими руками
Для самостоятельного подключения реле вентилятора охлаждения потребуется:
- Подобрать подходящее реле (по току коммутации и напряжению)
- Определить места подключения питания, массы и управляющего сигнала
- Проложить провода необходимого сечения
- Подключить силовые контакты реле в разрыв цепи питания вентилятора
- Управляющий контакт реле соединить с датчиком температуры
- Надежно заизолировать все соединения
- Проверить работоспособность системы
При самостоятельном подключении важно использовать качественные комплектующие и надежно выполнить все электрические соединения. Это обеспечит долгую и безотказную работу системы охлаждения двигателя.
Расположение реле вентилятора на популярных моделях
Местоположение реле вентилятора охлаждения может отличаться на разных моделях автомобилей. Вот несколько примеров:
ВАЗ 2110-2112
На автомобилях семейства ВАЗ 2110 реле вентилятора охлаждения обычно располагается в монтажном блоке под капотом, рядом с аккумулятором.
Ford Focus 2
В Ford Focus второго поколения реле вентилятора находится в подкапотном пространстве, в блоке предохранителей и реле возле аккумулятора.
Hyundai Solaris
На Hyundai Solaris реле вентилятора установлено в монтажном блоке, который расположен слева под капотом, рядом с аккумуляторной батареей.
Точное расположение реле лучше уточнять в руководстве по ремонту и обслуживанию конкретной модели автомобиля.
Возможные неисправности реле вентилятора
Основные признаки неисправности реле вентилятора охлаждения:
- Вентилятор не включается при перегреве двигателя
- Вентилятор работает постоянно, даже при холодном двигателе
- Нестабильная работа вентилятора (частые включения/выключения)
- Посторонние шумы при срабатывании реле
Причинами неисправностей могут быть:
- Подгорание или окисление контактов реле
- Обрыв обмотки электромагнита реле
- Неисправность датчика температуры
- Обрыв или замыкание в проводке
При обнаружении признаков неисправности реле вентилятора необходимо провести диагностику и устранить причину для предотвращения перегрева двигателя.
Диагностика реле вентилятора охлаждения
Для проверки работоспособности реле вентилятора охлаждения можно выполнить следующие действия:
- Визуальный осмотр реле на предмет механических повреждений
- Проверка целостности обмотки реле мультиметром
- Проверка замыкания силовых контактов при подаче напряжения на обмотку
- Измерение падения напряжения на замкнутых контактах реле
- Проверка работы датчика температуры
Если в ходе проверки обнаружены отклонения от нормы, реле подлежит замене. При отсутствии явных неисправностей реле следует проверить целостность электропроводки и работоспособность датчика температуры.
Где находится реле включения вентилятора охлаждения Лада Калина
Некоторые владельцы сталкиваются с проблемами с охлаждением радиатора. Одной из причин является неисправность реле вентилятора, местоположение которого известно далеко не всем автолюбителям.
Где находится реле вентилятора
Чтобы получить к нему доступ, следуйте такому алгоритму:
- Со стороны салона находим болт, расположенный у левой ноги переднего пассажира, сбоку центральной консоли. Откручиваем его, после чего можно будет демонтировать декоративную накладку.
Откручиваем болт и получаем доступ к реле.
- Так вы получаете доступ к блоку предохранителей, состоящий из пяти элементов. Необходимо открутить болт который крепит планку с реле. Тут ключ на 10.
Это и есть блок реле.
- Откручиваем болт.
Тут ключ на 10.
- С обратной стороны паз, извлекаем блок реле.
Паз отмечен стрелочкой.
- Выводим его наружу. При этом могут возникнуть определенные неудобства, ввиду достаточно толстых проводов.
Разновидности
Существует две версии.
- Где одно реле и одна скорость работы вентилятора охлаждения.
Одно реле вентилятора на схеме.
- Где два реле и соответственно две скорости. Второй вариант конечно получше, так как при поломке одного реле, вентилятор худо-бедно но будет крутиться.
Схема с двумя реле.
Блок на ЛЮКСе
Так выглядит дополнительный блок реле на Люкс версии Лада Калина.
Состояние
Чтобы безошибочно выявить причину неисправности, нужно проверить контакты вентилятора.
Если на них присутствует ржавчина, окислы, то их следует хорошенько зачистить.
Также проверяем проводку: никаких потертостей, и уж тем более обрывов, здесь быть не должно.
Ремонт вентилятора системы охлаждения. Кипеть или не кипеть? — журнал За рулем
Ремонт вентилятора системы охлаждения. Кипеть или не кипеть?
Результат — более стабильный температурный режим двигателя. К тому же он быстрей прогревается после пуска, меньше расходует топлива. Включившийся электровентилятор вращается достаточно быстро даже при низких оборотах двигателя — и этим снижает риск перегрева при больших нагрузках в тяжелых дорожных условиях. Механический вентилятор в таких случаях не всегда эффективен.
Казалось бы, перечнем достоинств тему можно и закрыть, да качество электротехники не позволяет. Отказ вентилятора — дело рядовое, а последствия бывают впечатляющими: «вскипятив» двигатель, неопытный водитель нередко платит немалые деньги за ремонт. Некоторые даже сознательно отказывались от передовой системы в пользу надежного и бесхитростного привода ремнем.
В чем же главная причина капризов электровентилятора? Его мотор потребляет ток до 15–20 А, включаясь по команде датчика температуры охлаждающей жидкости в радиаторе (рис. 1). Чтобы большой ток не шел напрямую через нежные контакты датчика 1, в штатной конструкции применили разгрузочное реле 2. Решение естественное… но не безупречное — на российских автомобилях самым ненадежным элементом в системе охлаждения зарекомендовал себя как раз датчик температуры. Его контакты обгорают — и конец! И это, заметьте, при исправной работе разгрузочного реле.
Для объяснения ситуации придется вспомнить, что такое «ЭДС самоиндукции» или «противоиндукции». Забыли? Королеве Физике от этого ни холодно, ни жарко — явление есть. И оно работает… Тот, кто ездит на автомобиле с контактной системой зажигания, знает, как сильно обгорают тугоплавкие вольфрамовые контакты, хотя и разрывают сравнительно небольшой ток с напряжением не выше 14–14,5 В. Все дело в противоиндукции: в момент разрыва контактов исчезающее электромагнитное поле не только создает высокое напряжение на вторичной обмотке катушки зажигания, необходимое для свечи, но и немалое, до 400 В, напряжение противоиндукции в первичной обмотке.
Вот оно-то и «прожигает» контакты: каждое их размыкание не проходит бесследно — а за тысячу километров пути их накапливается около 4 миллионов. Результат — эрозия контактов. Система работает хуже и хуже.
Контакты датчика температуры срабатывают не с такой большой частотой, но зато сами гораздо слабей контактов прерывателя — ЭДС противоиндукции катушки вспомогательного реле в конце концов на них сказывается — они обгорают… И чем больше потрудился датчик температуры, тем выше вероятность отказа. Задавая себе шекспировский вопрос «кипеть или не кипеть?», водителю надо почаще глядеть на указатель температуры и прислушиваться к шуму под капотом. Но еще вернее — вовремя заменить старенький датчик, дабы зря не рисковать. Однако есть и другие возможности.
Первая: обзавестись каким-нибудь импортным датчиком включения вентилятора с тремя выходами — схема на рис. 2. Здесь уже нет разгрузочного реле. Электромотор включается постепенно — сначала через контакты 1 и 2 с добавочным резистором, а затем уже напрямую, через контакты 1 и 3.
Результат — гораздо меньший эрозионный износ. Во многих случаях (при невысоких нагрузках на двигатель автомобиля) пара 1–3 почти не используется.
Второй вариант — на рис. 3: здесь мы сохраняем разгрузочное реле. Однако в цепи есть новый элемент — диод 4 (типа КД105 и близкие к нему. Выбираются из справочника по диодам). Диод можно впаять непосредственно в реле (так удобней). В момент разрыва контактов датчика 1 тлетворное влияние на них ЭДС самоиндукции исключено — ток через диод уходит на «массу».
Подобное применение диодов очень характерно для зарубежных автогигантов «Мерседес», БМВ и т.д. В последнее время в продаже стали появляться готовые колодочки под такие реле — уже с впаянными туда диодом и проводками. Дело лишь за автолюбителем и его фантазией.

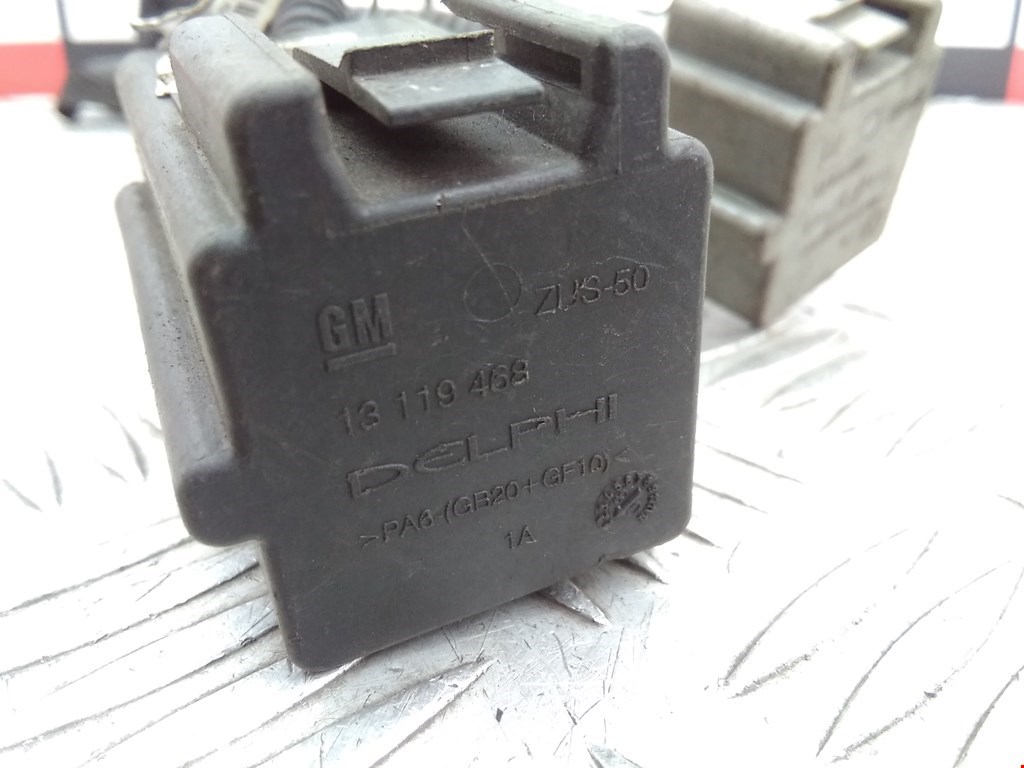

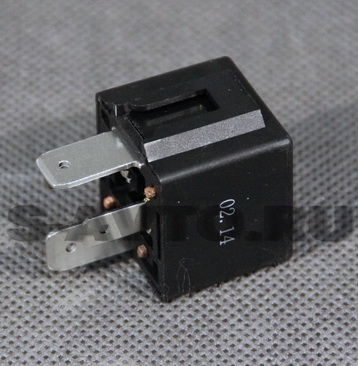

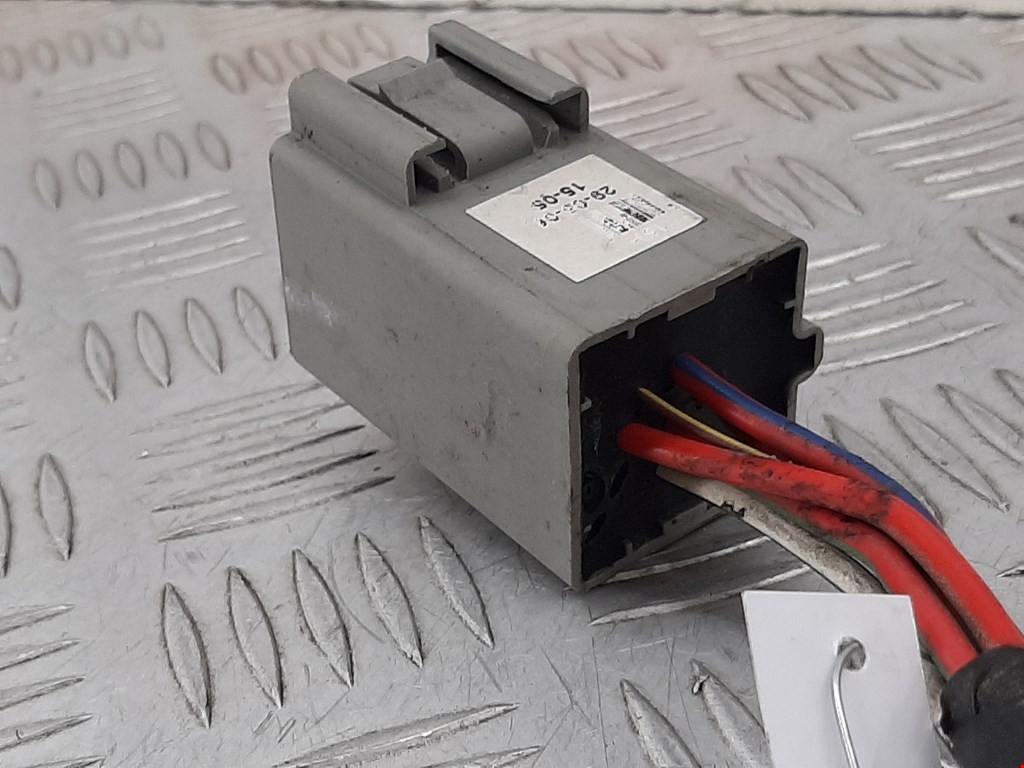

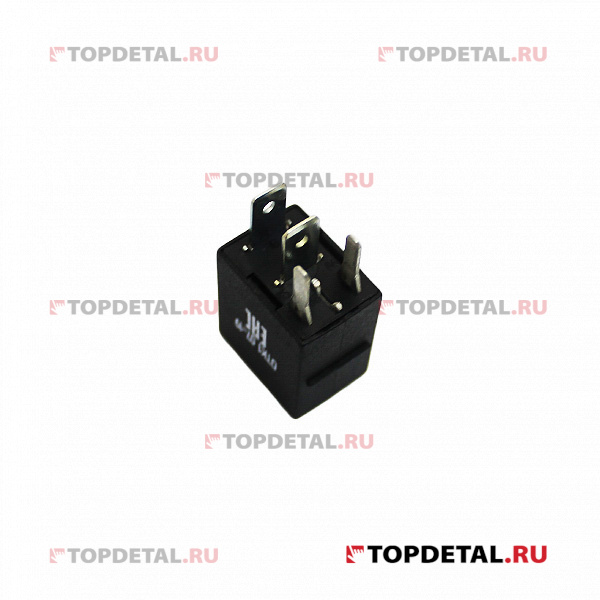

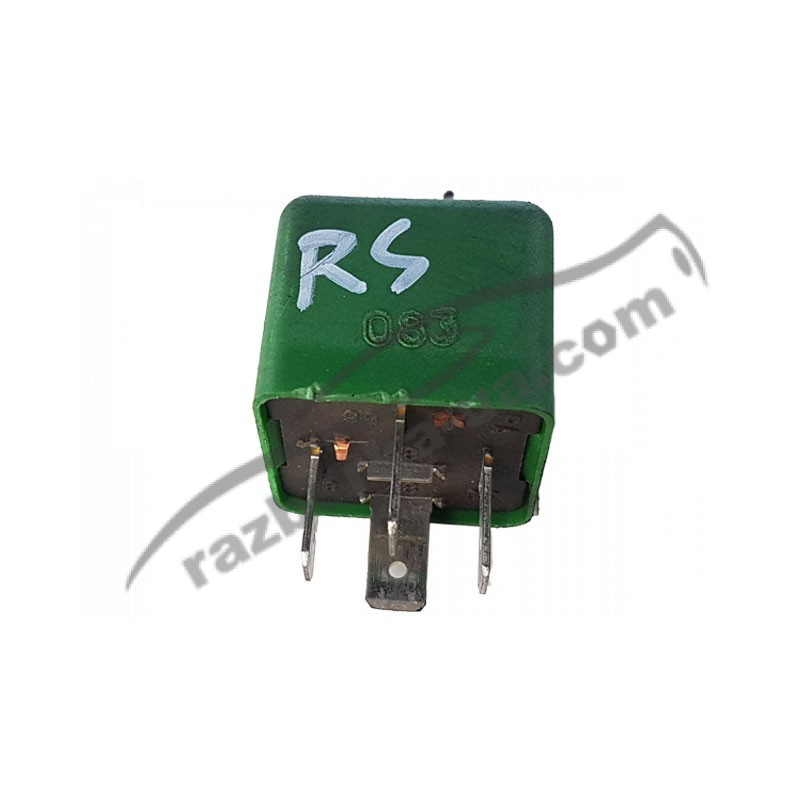

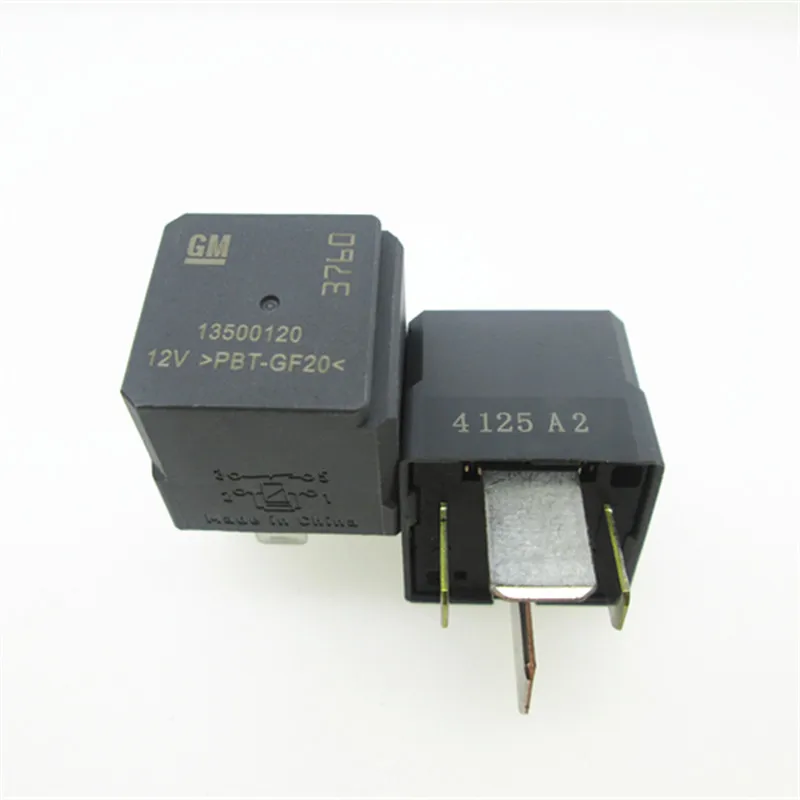

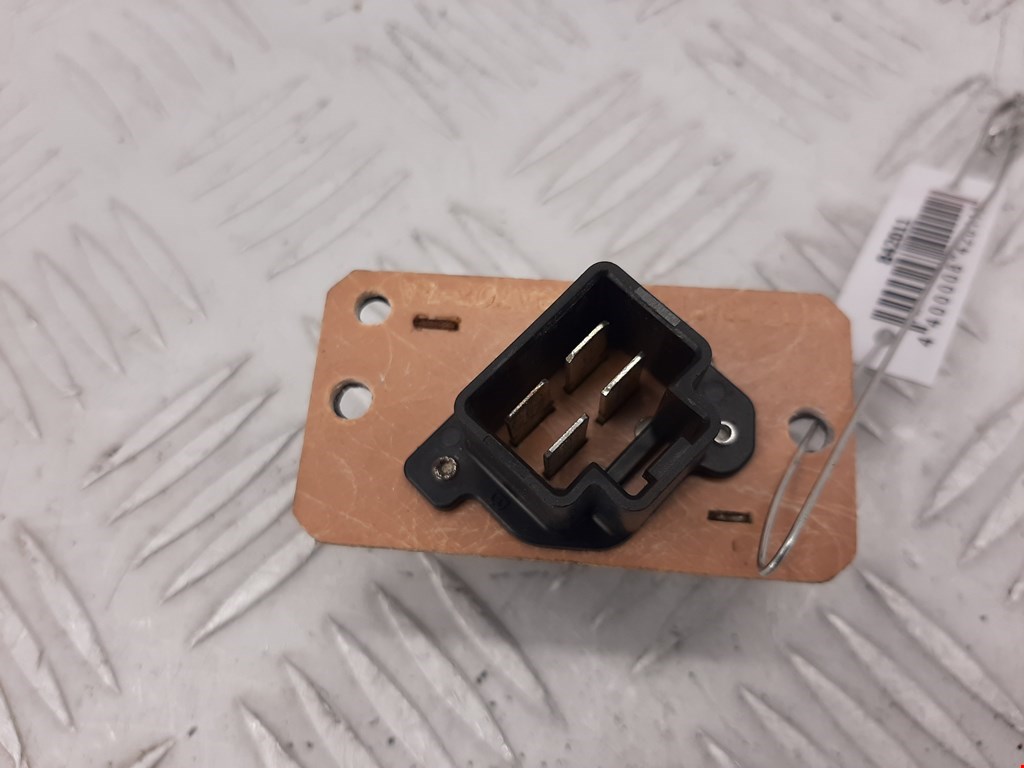

Реле вентилятора (сопротивление)
Выберите категорию:
Все
Двигатель
» Поддон картера
» Крышка ГРМ
» Масляный насос
» Клапанная крышка
» Р-кт клапанной крышки
» Цепь ГРМ
» Успокоитель цепи
» Ремкомплект ГРМ
» Распредвал
» Прокладка клапанной крышки
» Поршни ДВС
» Кольца ДВС
» Комплект прокладок ДВС
» Шестерни распредвала
» Натяжитель ГРМ
» Клапана ДВС
» Маслоотделитель
» Клапан вентиляции картера
» Сальники / уплотнители
» Вкладыши
» Балансировочные вылы
» Масляная форунка
Двигатель (навесное)
» Шкив коленвала
» Дроссельная заслонка
» Коллектор впускной
»» Ремкомплект коллектора
» Щупы уровня масла
» Ролики приводного ремня
» Натяжитель приводного ремня
» Корпус масляного фильтра
» Шланг Вентиляции картера
» Турбины
» Актуатор турбины
» Картридж турбины
Электрика двигателя
» Регулятор впускного коллектора
» Датчик холостого хода
» Датчик импульсов
» Клапан изменения фаз грм
» Датчик уровня масла
» Датчик детонации
» Датчик давления масла
» Датчик температуры двигателя
Подвеска
» Втулки стабилизатора
» Ступица колеса
» Подрамник
» Цепь раздатки
» Пневмокомпрессор
» Пневмоподвеска
» Подвесной подшипник
» Муфта включения моста
» Пыльник ШРУСа
» Опора амортизатора
» Подвесной подшипник
Тормозная система
» Моторчик ручного тормоза
» Ремкомплект суппортов
Рулевое управление
» Насос ГУР
» Рулевая рейка
» Шланг ГУР
» Кардан рулевой
Фильтры
» АКПП
» Воздушные
» Салонные
» Топливные
Система охлаждения
» Вентиляторы радиатора
» Патрубки
» Помпа / насос
» Термостаты
» Радиаторы масла
» Блок управления вентилятором
» Вискомуфта
Топливная система
» Форсунка топливная
» Трубка обратки
» Редукционный клапан
» Датчик давления топлива
» Толкатель ТНВД
Кондиционирование
» Трубки кондиционера
» Компрессор кондиционера
» Муфта компрессора кондиционера
» Датчик давления кондиционера
» Клапан компрессора кондиционера
Коробка передач
Система зажигания
» Катушки зажигания
Сцепление
» Выжимной подшипник
Кузов
» Форсунки омывателя фар
» Трапеция стеклоочистителя
» Подушки ДВС
» Дворники
» Накладки на педали
» Ручки, замки
» Бачки расширительные
» Эмблемы
» Решетки радиатора
» Воздухозаборники
» Диффузоры
Электрика
» Блоки розжига
» Датчики износа колодок
» Блок кнопок стеклоподъемника
» Подрулевая спираль
» Блок кнопок упр.
Как подключить реле включения вентилятора
Простейшая схема подключения электровентилятора хороша своей простотой.
Но можно ввести в нее несколько изменений, чтобы она стала совершеннее. Можно сделать вентилятор двухскоростным, а также отвести от датчика большой ток с помощью реле. И осуществить плавный пуск двигателя не помешает.В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная схема включения вентилятора системы охлаждения. В схему входит электродвигатель вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя. Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.
Использование электромагнитного реле
Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.
Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.
Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке.
Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.
Применение полупроводников
Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.
Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.
Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше.
Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.
Как подключить реле на вентилятор охлаждения
Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).
Особенности конструкции системы охлаждения
В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:
- с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
- с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
- с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.
Такой способ подключения намного надежней предыдущего варианта;Режимы работы
Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:
- добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
- комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.
В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;Варианты схем
Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).
Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.
Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.
Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.
Подключение своими руками
Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.
Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.
Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).
При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.
youtube.com/embed/WXPhmfPbG9I»/>
Прочитав пост mrsom о пересадке микроконтроллерной начинки в ретротахометр от Жигулей, решил рассказать об одной своей давней микроконтроллерной разработке (2006 год), сделанной для плавного управления электровентилятором охлаждения двигателей переднеприводных моделей ВАЗа.
Надо сказать, что на тот момент уже существовало немало разнообразных решений — от чисто аналоговых до микроконтроллерных, с той или иной степенью совершенства выполняющих нужную функцию. Одним из них был контроллер вентилятора компании Силычъ (то, что сейчас выглядит вот так, известной среди интересующихся своим автоматическим регулятором опережения зажигания, программно детектирующим детонационные стуки двигателя. Я некоторое время следил за форумом изготовителя этих устройств, пытаясь определить, чтов устройстве получилось хорошо, а что — не очень, и в результате решил разработать свое.
По задумке, в отличие от существующих на то время решений, новый девайс должен был a) помещаться в корпус обычного автомобильного реле;
б) не требовать изменений в штатной проводке автомобиля; в) не иметь регулировочных элементов; г) надежно и устойчиво работать в реальных условиях эксплуатации.
История появления девайса и алгоритм работы первой версии обсуждалась здесь — для тех, кто не хочет кликать, опишу ключевые вещи инлайн:
-1. Алгоритм работы устройства предполагался следующий: измерялось напряжение на штатном датчике температуры двигателя; по достижении нижней пороговой температуры вентилятор начинал крутится на минимальных оборотах, и в случае дальнейшего роста линейно увеличивал скорость вращения вплоть до 100% в тот момент, когда по мнению ЭСУД (контроллера управления двигателем), пора бы включать вентилятор на полную мощность.
То есть, величина температуры, соответствующая 100% включению могла быть получена при первом включении устройства, т.к. оно имеет вход, соответствующий выводу обмотки штатного реле.
Нижний порог в первой версии нужно было каким-то образом установить, проведя таким образом через две точки линейную характеристику регулирования.
0. При токах порядка 20А очевидно, что для плавного регулирования применяется ШИМ, а в качестве ключевого элемента — мощный полевик.
1. Размещение устройства в корпусе обычного реле означает практическое отсутствие радиатора теплоотвода. А это в свою очередь накладывает жесткие требования к рассеиваемой ключевым элементом мощности в статическом (сопротивление канала) и динамическом (скорость переключения) режимах — исходя из теплового сопротивления кристалл-корпус она не должна превышать 1 Вт ни при каких условиях
2. Решением для п.1 может являться либо применение драйвера полевика, либо работа на низкой частоте ШИМ.
В отличие от аналогов, из соображений компактности и помехозащищенности был выбран вариант с низкой частотой ШИМ — всего 200 Гц.
3. Работа устройства со штатной проводкой и датчиком температуры неминуемо приводит к ПОС, т.к. ТКС штатного датчика температуры — отрицательный, а при включенном вентиляторе из-за конечно сопротивления общего провода и ‘проседания’ бортсети измеряемое на датчике напряжение неминуемо падает. Стабилизировать же, или использовать четырехпроводную схему включения нельзя — изменения в штатной проводке запрещены.
С этим решено было бороться программно — измерением напряжения на датчике только в тот момент, когда ключ ШИМ выключен — то есть паразитное падение напряжения отсутствует. Благо, низкая частота ШИМ оставляла достаточно времени для этого.
4. Программирование порога включения устройства должно быть либо очень простым, либо быть полностью автоматическим. Изначально в устройстве был установлен геркон, поднесением магнита к которому сквозь корпус программировался нижний порог (значение естественно, запоминалось в EEPROM). Верхний порог устанавливался сам в момент первого импульса от контроллера ЭСУД.
В дальнейшем я придумал и реализовал алгоритм полностью автоматической установки порогов, основанный на нахождении термостабильной точки двигателя (точки срабатывания термостата) в условиях отсутствия насыщения по теплопередаче радиатор-воздух.
5. Устройство должно предоставлять диагностику пользователю. Для этого был добавлен светодиод, который промаргивал в двоичном коде два байта — текущий код АЦП и слово флагов состояния.
Устройство было собрано частично навесным монтажом прямо на выводах бывшего реле, частично на подвернувшейся откуда-то печатной платке.
Силовой MOSFET выводом стока был припаян прямо к ламелю вывода реле, что увеличило запас по рассеиваемой мощности. Устройство без глюков проработало на ВАЗ-2112 c 2006 по 2010 год, когда я его снял перед продажей, и побывало не только в холодном питерском климате, но и на горных крымских дорогах (да еще на машине в наддувном варианте — стоял у меня на впуске приводной компрессор), несмотря на монтаж уровня прототипа и контроллер в панельке.
Вот оригинальная схема (рисовал только на бумаге):
А это вид устройства изнутри:
Устройство было повторено несколькими людьми, один из них (офф-роудер Геннадий Оломуцкий из Киева) применил его на УАЗе, нарисовав схему в sPlan и разведя печатную плату — в его варианте это выглядит так:
А вот кусок из переписки с одним из повторивших этот девайс — в нем впервые детально выписан алгоритм (!) — до этого писал прямо из мозга в ассемблер:
Теперь идея и реализация собственно алгоритма автоустановки (все шаги ниже соответствуют неустановленным порогам):
1.
Ждем сигнала включения вентилятора от ЭСУД (либо от датчика температуры в радиаторе в варианте Геннадия)
2. Запоминаем температуру в момент появления сигнала как T1 (реально запоминается код канала АЦП оцифровки сигнала датчика — назовем его C1)
3. Включаем вентилятор на 100%. Ставим флаг «режим автоустановки активен (бит 3)»
4. Через 3 секунды считываем код АЦП (назовем его C1′). Это действие нужно для того, чтобы определить величину компенсации значения температуры из-за влияния тока, протекающего через вентилятор, и вызванного им падения напряжения в измерительной цепи, на оцифрованное значение температуры. Реально за 3 секунды мотор не успевает охладиться, зато вентилятор стартует и выходит на номинальный ток.
5. Вычисляем коррекцию АЦП для 100% мощности вентилятора (назовем ее K100 = C1 — C1′). Запоминаем К100.
6. Ждем снятия сигнала включения вентилятора от ЭСУД (либо отключения датчика в радиаторе).
7. Плавно снижаем мощность с 75% до 12% примерно на 1. 5% в секунду.
8. Выключаем вентилятор, ждем 60 секунд.
9. Запоминаем температуру как T2 (код АЦП С2).
10. Корректируем нижний порог (увеличиваем на 1/8 разницы между верхним и нижним), для того, чтобы он был выше термостабильной точки термостата. T2 = T2 + (T1 — T2) / 8. В кодах АЦП это C2 = C2 — (C2 — C1) / 8, т.к. напряжение на датчике с ростом температуры падает.
11. Сохраняем C1, C2, K100 во внутреннем EEPROM реле.
12. Устанавливаем флаг «пороги установлены» (бит 5), снимаем флаг «режим автоустановки активен», выходим из режима автоустановки в рабочий режим
Идея алгоритма в том, что он продувает радиатор до термостабильной точки термостата, но дует не сильно, чтобы не остужать двигатель прямым охлаждением блока и головки. Затем вентилятор выключается и реле дает мотору чуть нагреться — таким образом мы автоматически получаем точку для начала работы вентилятора.
Во время автоустановки реле воспринимает сигнал с геркона в течение шагов 7 и 8 — поднесение магнита к реле в эти моменты вызывает последовательность шагов 9, 11, 12.
Коррекция порога на шаге 10 при этом не производится).
Если во время автоустановки нарушились некоторые ожидаемые реле условия, устанавливается флаг «ошибка автоконфигурации (бит 4)» и реле выходит из режима автоустановки. Чтобы реле опять смогло войти в этот режим по условию шага 1, надо выключить и включить питание реле.
Ошибки ловятся такие:
Шаг 2 — значение АЦП вне диапазона (слишком низкое или высокое). Диапазон автоконфигурации по коду АЦП 248..24 (11111000. 00011000). В этом случае реле просто не входит в режим автоконфигурации без установки флага ошибки.
Шаг 4 — в течение времени ожидания 3 секунд обнаружено снятие внешнего сигнала включения вентилятора.
Шаг 7 — во время снижения оборотов обнаружен активный внешний сигнал включения вентилятора Шаг 8 — во время ожидания обнаружен активный внешний сигнал включения вентилятора Шаг 11 — установленные пороги вне диапазона 248..24, либо разница C2 — C1 C1 — например, когда вентилятор на самом деле не срабатывает, и температура продолжает расти)
Теперь рабочий режим:
Расчет требуемой мощности (Preq)
1.
Если внешний сигнал активен — Preq = 100% 2. Если неактивен, то смотрится текущий код АЦП © и соответствующая ему температура T:
T C2): Preq = 0%
T > T1 (C = C >= C1): Preq = Pstart + (100% — Pstart) * (C2 — C) / (C2 — C1), где Pstart = начальная мощность (12%)
При этом, требуемая мощность не сразу подается на вентилятор, а проходит через алгоритм плавного разгона и органичения частоты пуска/останова вентилятора.
Этот алгоритм работает только в рабочем режиме и при отсутствии внешнего сигнала включения:
Пусть Pcurr — текущая мощность вентилятора
1. Если Pcurr > 0 и Preq = 0, либо Pcurr = 0 и Preq > 0 — то есть требуется запуск остановленного или останов работающего вентилятора, то:
— Смотрится время находжения вентилятора в данном состоянии (запущен или остановлен). Если время меньше порога — состояние вентилятора не меняется.
— При этом, если Pcurr > Pstart и Preq = 0, то на остаток времени запущенного состояния устанавливается Pcurr = Pstart (то есть вентилятор крутится на минимальных оборотах) 2.
Если п.1 не выполняется, либо время нахождения в состоянии прошло, то:
— Если Preq Pcurr, то набор скорости вращения ограничивается сверху величиной примерно 1.5% в секунду (кроме случая, когда включение вентилятора запрашивается внешним сигналом) — то есть если Preq — Pcurr > Pdelta, то Pcurr = Pcurr + Pdelta, иначе Pcurr = Preq
Теперь про алгоритм оцифровки значения АЦП датчика и компенсации паразитной обратной связи при работе вентилятора:
При расчете мощности используется усредненное значение кода текущей температуры С (см. Расчет требуемой мощности), получаемое средним арифметическим последних 8 значений Сm1, Cm2, Cm3… Cm8. Усреднение происходит методом «скользящего окна» — то есть помещение нового значения в буфер из 8 значений выталкивает наиболее старое и вызывает пересчет среднеарифметического С. Цикл АЦП (и пересчет среднего) происходит каждые 640 мс.
«Сырое» (считанное из АЦП) значение Cadc, прежде чем попадет в буфер подсчета, участвует в следующем алгоритме:
1.
Проверяется, что Cadc > Cdisc, где Cdics — макс. Значение АЦП для неподключенного измерительного вывода.
2. Если Cadc > Cdisc, то выставляется флаг «датчик не подключен (бит 6)», значение не попадает в буфер 8 последних значений, и пересчет среднего не выполняется.
3. Если Cadc >= Cdisc — то есть датчик подключен, то Сadc корректируется на определенную величину в зависимости от текущей мощности вентилятора и величины коррекции для 100% мощности (см. шаг 4 алгоритма автоустановки): Cadc = Cadc + Кcurr, где Кcurr = К100 * (Pcurr / 100%). Если при этом Кcurr > 0, то устанавливается флаг «значение АЦП скорректировано (бит 7)». Алгоритм коррекции работает только в рабочем режиме и не работает в режиме автоконфигурации.
4. Выполняется ограничение отрицательной динамики Cadc, чтобы подавить резкие снижения С из-за импульсной нагрузки в общих с датчиком температуры цепях питания автомобиля: Если C — Cadc > Сdelta, то Cadc = C — Cdelta. Ограничение не работает в течение первых 15 секунд после включения зажигания, для того, чтобы в буфере значений быстро сформировались правильные значения Cm1, Cm2.
Cm8.
5. Скорректированное по мощности и динамике значение Cadc заталкивается в буфер значений для усреднения как Cm1..Cm8 в зависимости от текущего значения указателя головы буфера (буфер циклический, указатель головы принимает значения от 1 до 8).
Теперь про диагностику светодиодом:
Первый байт — это «сырой» код АЦП (в ранних версиях здесь индицировалось среднее значение C) Второй байт — слово состояния Между первым и вторым байтом пауза порядка 1.5 секунд.
Между циклами индикации пауза 3-4 секунды.
Байты индицируются побитно, начиная со старшего (бит 7, бит 6,… бит 0).
Длинная вспышка соответствует биту, установленному в «1», короткая — в «0».
Расшифровка слова состояния:
Бит 7 — значение АЦП откорректировано по текущей мощности вентилятора
Бит 6 — датчик температуры не подключен
Бит 5 — пороги установлены
Бит 4 — ошибка установки порогов
Бит 3 — режим автоконфигурации активен
Бит 2 — внутренний сброс процессора из-за зависания — нештатная ситуация
Бит 1 — внешний сигнал включения вентилятора активен
Бит 0 — режим продувки при остановке двигателя активен
Когда я описал алгоритм, то удивился как его удалось впихнуть в 1024 слова программной памяти tiny15.
Однако, со скрипом, но поместился! ЕМНИП, оставалось всего пару десятков свободных ячеек. Вот что такое сила Ассемблера 🙂
Содержание статьи
- Как подключить реле включения вентилятора
- Что делать, если не включается вентилятор на ВАЗ 21099
- Как подключить дополнительные фары
В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная схема включения вентилятора системы охлаждения. В схему входит электродвигатель вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.
Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя.
Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.
Использование электромагнитного реле
Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.
Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.
Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер.
Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.
Применение полупроводников
Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.
Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.
Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.
| 1. Если вентилятор не выключается на остывшем двигателе, то отсоедините разъем проводки (указан стрелкой) от термопереключателя вентилятора и отверните две гайки крепления крышки термостата к корпусу (указана верхняя гайка). Теперь при повороте ключа зажигания в положение ОN вентилятор должен включиться. | |
| 2. Если вентилятор не включается, то проверьте реле вентилятора, проводку между термопереключателем и реле и сам электродвигатель. | |
3. Замыкание контактов термопереключателя (указан стрелкой), ввернутого в крышку термостата, проверяется омметром. Отсоедините разъем проводки и подключите один из щупов омметра к штырю на переключателе, а другой щуп соедините с корпусом. | |
| 4. На остывшем двигателе (температура жидкости ниже 82° С) омметр должен показывать замкнутую цепь. На прогретом двигателе (температура жидкости выше 93° С) омметр должен показывать разрыв. | |
| 5. Для выяснения причин отказа электродвигателя (вентилятор не вращается на прогретом двигателе, или при включенном кондиционере) проверьте предохранители или плавкие вставки (см. подраздел 12.1). | |
6. Затем отсоедините разъем на электродвигателе вентилятора (указан стрелкой) и подключите электродвигатель непосредственно к батарее с помощью проводов от плавкой вставки. Если вентилятор не будет вращаться, то замените электродвигатель. | |
| Предупреждение Не допускается соединять зажимы испытательных проводов друг с другом, или касаться ими любой металлической части автомобиля. | |
| 7. Если в предыдущем испытании выяснится, что электродвигатель исправен, то неисправны реле, предохранитель или проводка. В этом случае следует проверить реле вентилятора и главное реле двигателя, руководствуясь описанной ниже методикой. | |
Почему не срабатывает вентилятор охлаждения двигателя
При работе двигателя температура в камерах сгорания достигает порядка 1500-2000 градусов Цельсия. Если не отбирать тепло от стенок цилиндров, то неизбежен перегрев мотора и, как следствие, дорогостоящий ремонт или замена.
Вентилятор охлажденияДля поддержания рабочего теплового режима двигателя (+90 градусов) в любых условиях эксплуатации предусмотрена система охлаждения. Она включает в себя следующие элементы:
• Радиатор;
• Расширительный бачок;
• Помпу;
• Термостат;
• Вентилятор;
• Датчики температуры и включения вентилятора;
• Набор соединительных патрубков;
• Радиатор печки;
• Антифриз.
Пока термостат закрыт рабочая жидкость с помощью помпы циркулирует по так называемому малому кругу, охлаждая блок цилиндров и головку блока, отводя часть тепловой энергии. При открытии термостата поток жидкости начинает двигаться по большому кругу, попадая в радиатор охлаждения.
Система охлажденияВо время движения поверхность радиатора продувается потоком встречного воздуха, снижая температуру рабочей жидкости. Однако предотвратить перегрев жидкости сам радиатор не в состоянии, например, когда авто стоит в пробках или движется длительное время с небольшой скоростью.
В помощь радиатору в систему охлаждения силовой установки и встроен вентилятор, являясь одним из ее главных исполнительных элементов, и при его отказе может возникнуть ряд нежелательных проблем.
Как работает вентилятор
На машинах старшего поколения вентилятор работал принудительно, то есть работал всегда, пока запущен двигатель, путем приводного ремня. Обычно сам вентилятор крепился на шкив помпы, связанной ремнем со шкивом генератора.
В большинстве же современных автомобилей применяется электровентилятор, либо привод с вискомуфтой (вязкостная муфта), где его срабатывание происходит автоматически от датчика включения (тарирован отдельно для каждого двигателя).
Вентилятор радиатораВентилятор, это простой электродвигатель на 12В, работающий от сети авто. На его валу установлена крыльчатка, для создания потока воздуха направленного на соты радиатора. Сам вентилятор имеет крепежную рамку для соединения с радиатором.
За его срабатывание, в свою очередь, отвечает датчик включения, расположенный в одном из бачков радиатора. Он устанавливается в разрыв проводов питания электродвигателя вентилятора.
Включение вентилятора
Карбюраторные модели
Датчик включения вентилятора запрограммирован на определённый предел температуры, при которой происходит срабатывание его контактов, посылая питания на реле, замыкающее цепь питания вентилятора, и он начинает работать.
Инжекторные двигатели
Вентилятор на этих машинах включается через блок управления.24430433/(GM)24430433_01.JPG)
Контроллер получает данные с датчика, далее передавая ее на реле включения электродвигателя.
Возможные причины отказа вентилятора
В случаях, когда температура антифриза резко пошла вверх, а вентилятор на радиаторе не сработал, то, следовательно, где появилась проблема. Автомобиль необходимо остановить и устранить неисправность, чтобы не допустить перегрева и сохранить двигатель от дорогостоящего ремонта.
Неисправности
• Перегорание предохранителя;
• Отказ датчика включения;
• Разрыв или короткое замыкание в цепи питания электродвигателя;
• Неисправность электродвигателя;
• Плохой контакт в соединении или окисление контактов в цепи вентилятора;
• Отказ реле включения;
• Неисправность предохранительного клапана в расширительном бачке.
Проверка
— предохранитель перегорает от какой-либо неисправности в защищаемой им цепи и перед заменой, необходимо найти причину его срабатывания;
— при отказе датчика включения, питающие провода соединяют между собой и если вентилятор сработал, то датчик неисправен и требует замены.
Добраться до СТО или гаража, можно оставив провода соединенными, при этом вентилятор будет постоянно в работе, но зато двигатель будет защищен от перегрева;
На моторах с инжектором отключается датчик, путем снятия с него разъема, мотор запускается и если вентилятор заработал (ЭБУ «поймет», что в системе неисправность и включит вентилятор в аварийном режиме), то датчик неисправен и необходима его замена.
— цепь питания проверяется тестером на предмет целостности и отсутствия короткого замыкания;
Проверка тестером— при отказе двигателя вентилятора, для проверки разъединяется фишка питания и с помощью двух проводом подается питания с батареи. Если вентилятор не запустился, следовательно, он неисправен (износ щеток, коллектора или проблемы с обмотками якоря и статора) и требует замены;
— при подозрении на ненадежный контакт в разъеме вентилятора, фишка снимается, контакты зачищаются от пыли и грязи и возможных окислений;
— неисправное реле можно временно заменить соседним, при совпадении его параметров;
Реле вентилятора ВАЗ 2114— когда при полностью исправных элементах в цепи вентилятора, он не срабатывает при наборе температуры выше нормы, то рекомендуется проверить клапан в крышке расширительного бачка.
Клапан удерживает давления в системы свыше атмосферного, не допуская закипания воды, имеющейся в составе рабочей жидкости, при достижении 100 градусов. Если же клапан неисправен, то давление уравнивается с атмосферным и жидкость закипит уже при 100 градусах.
Сам же датчик срабатывает при температуре 105-107 градусов Цельсия. Получится, что жидкость уже кипит, а вентилятор еще не срабатывает. Крышку с клапаном необходимо заменить.
Несколько советов
• Периодически отслеживайте температуру ОЖ и проверяйте срабатывание вентилятора при входе в опасную зону на указателе прибора;
• Проверяйте уровень жидкости в бачке и восполняйте при необходимости;
• Контролируйте систему на предмет возможной утечки жидкости;
• При превышении рабочей температуры, остановитесь, найдите и устраните причину;
• Сезонно возьмите за правило промывать под давлением воды крышку расширительного бачка, что поможет содержать предохранительный клапан в чистоте;
• На моторах, где вентилятор работает принудительно, периодически проверяйте натяжение его приводного ремня.
| Безболезненная производительность

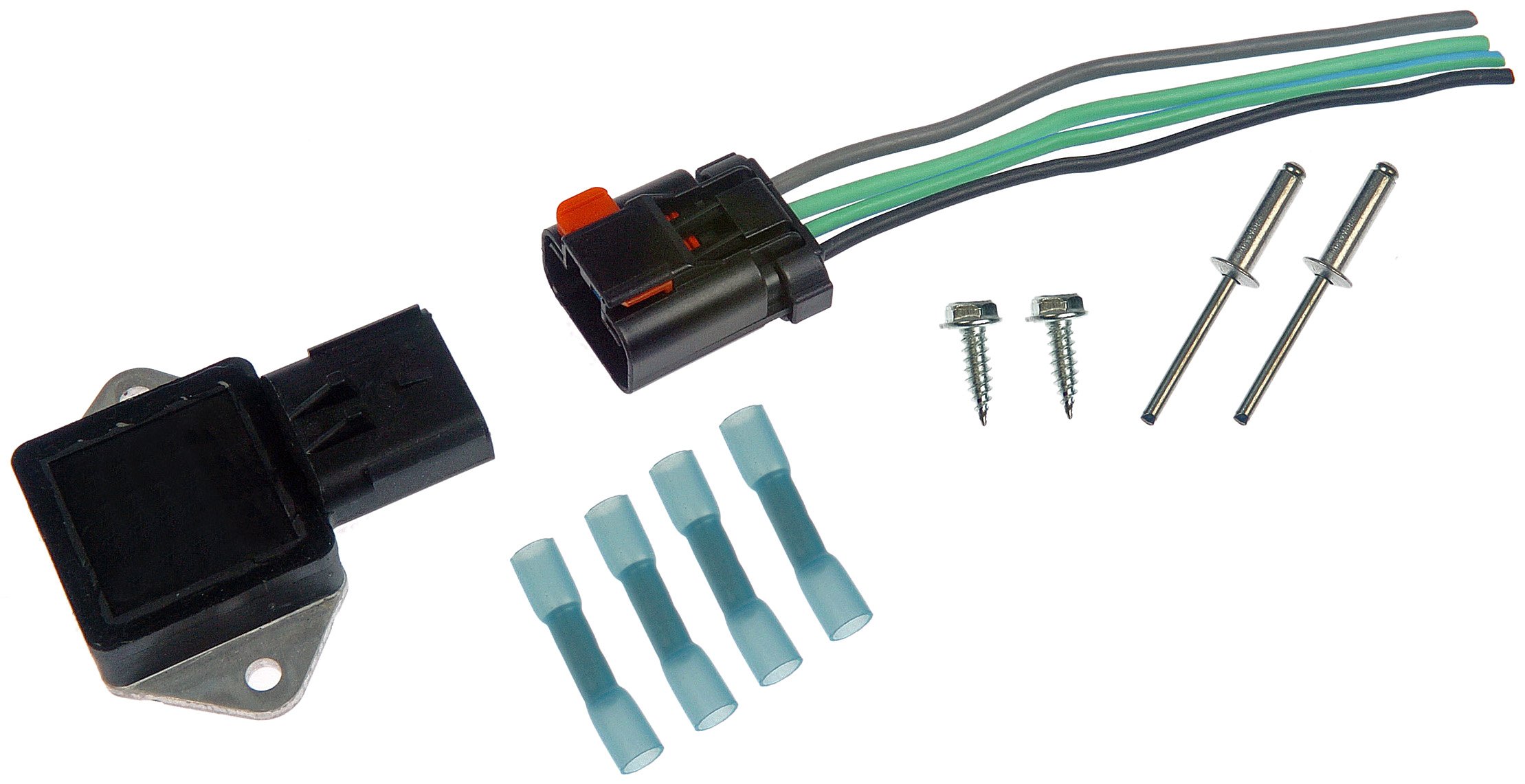

Это недорогая защита для электровентилятора и жгута проводов автомобиля. Обеспечивает постоянное напряжение, защищает от скачков напряжения и силы тока и предотвращает обратную подачу напряжения на вентилятор через жгут проводов автомобиля. Абсолютная необходимость при добавлении ручного переключателя включения / выключения на приборную панель в схему электрического вентилятора.

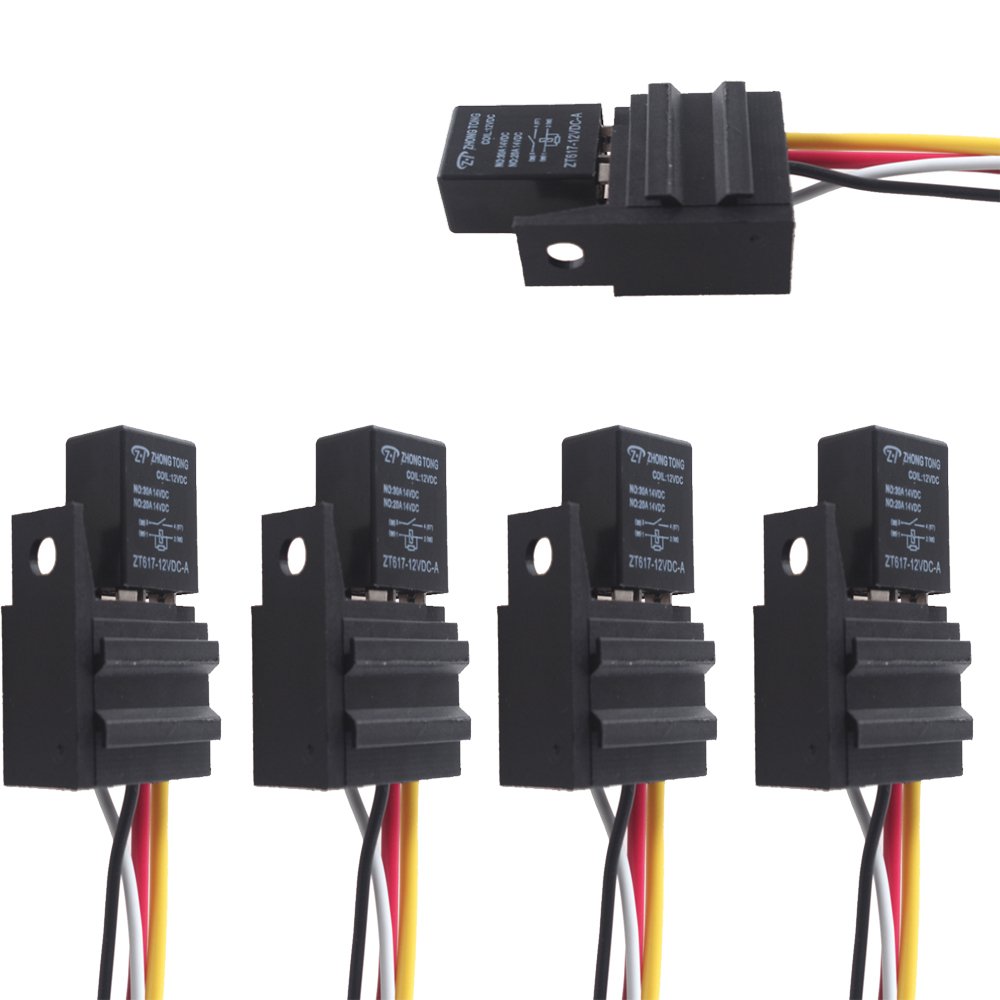

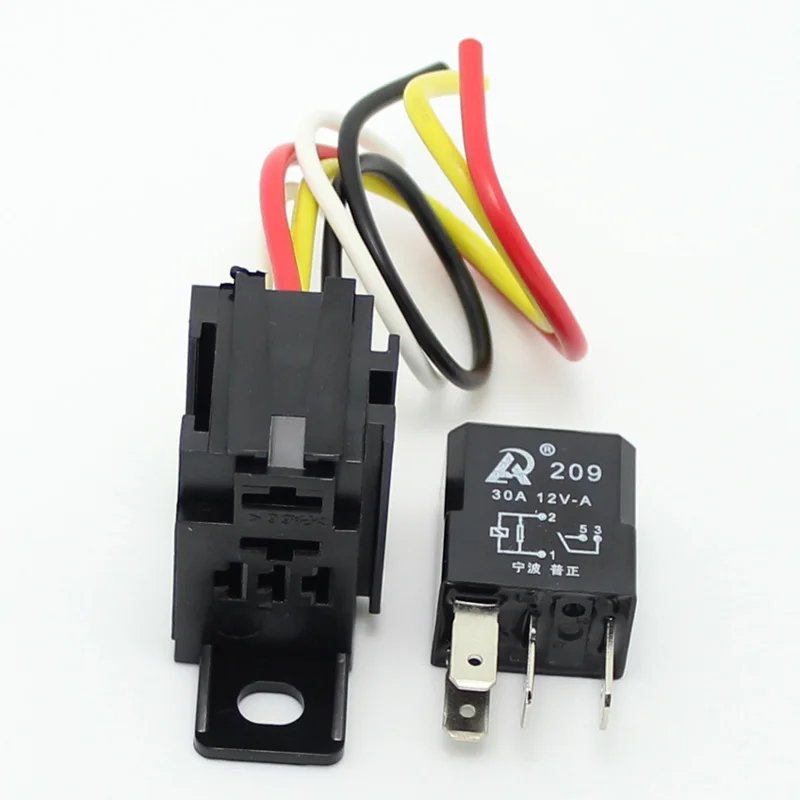

В этот комплект входят:
- Реле SPST 40 А
- Автоматический выключатель 30 А
- База реле со жгутом (6 футов вход, 4 выхода)
- Обжимные клеммы
- Монтажное оборудование
Другие комплекты реле электровентилятора и аксессуары можно приобрести в магазине P безболезненно Performance® ™
.30100- Комплект реле вентилятора 70 А (без термостата)
30102- Комплект реле вентилятора однократной активации (195 ° F вкл.
/ 185 ° F)
30103- Комплект реле вентилятора однократного включения (185 ° F вкл. / 175 ° F)
30104- Универсальный (регулируемый термостат)
30106- Комплект реле вентилятора поколения III (205 ° F вкл. / 190 ° F)
30109- Комплект реле вентилятора, управляемого PCM (без термостата)
30110- Запасной термостат (195 ° F вкл. / 185 ° F)
30111- Запасной термостат (185 ° F вкл. / 175 ° F)
30112- Только регулируемый термостат
30113- Запасной термостат Gen III (205 ° F вкл. / 190 ° F)
30114- Комплект реле вентилятора с двойной активацией (195 ° F вкл. / 185 ° F)
30115- Комплект реле вентилятора с двойной активацией (185 ° F вкл. / 175 ° F)
30127- Комплект реле вентилятора для защиты от атмосферных воздействий Gen III (205 ° F вкл. / 190 ° F)
30128- Комплект защищенного от атмосферных воздействий одиночного включения реле вентилятора (195 ° F вкл. / 185 ° F)
30129- Комплект защищенного от атмосферных воздействий одиночного включения реле вентилятора (185 ° F вкл.
/ 175 ° F)
30130- Комплект всепогодного универсального реле вентилятора (без термостата)
30133- Комплект защищенного от атмосферных воздействий PCM реле вентилятора (без термостата)
Prop 65 ПредупреждениеПредупреждение об опасном материале
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции.Для получения дополнительной информации посетите www.P65warnings.ca.gov.
Прочие комплекты реле электровентилятора и аксессуары можно заказать в компании P безболезненно Performance® ™
30100- Комплект реле вентилятора 70 А (без термостата)
30102- Комплект реле вентилятора однократной активации (195 ° F вкл. / 185 ° F)
30103- Комплект реле вентилятора однократного включения (185 ° F вкл.
/ 175 ° F)
30104- Универсальный (регулируемый термостат)
30106- Комплект реле вентилятора поколения III (205 ° F вкл. / 190 ° F)
30109- Комплект реле вентилятора, управляемого PCM (без термостата)
30110- Запасной термостат (195 ° F вкл. / 185 ° F)
30111- Запасной термостат (185 ° F вкл. / 175 ° F)
30112- Только регулируемый термостат
30113- Запасной термостат Gen III (205 ° F вкл. / 190 ° F)
30114- Комплект реле вентилятора с двойной активацией (195 ° F вкл. / 185 ° F)
30115- Комплект реле вентилятора с двойной активацией (185 ° F вкл. / 175 ° F)
30127- Комплект реле вентилятора для защиты от атмосферных воздействий Gen III (205 ° F вкл. / 190 ° F)
30128- Комплект защищенного от атмосферных воздействий одиночного включения реле вентилятора (195 ° F вкл. / 185 ° F)
30129- Комплект защищенного от атмосферных воздействий одиночного включения реле вентилятора (185 ° F вкл.
/ 175 ° F)
30130- Комплект всепогодного универсального реле вентилятора (без термостата)
30133- Комплект защищенного от атмосферных воздействий PCM реле вентилятора (без термостата)
Как заменить реле вентилятора охлаждения на большинстве автомобилей
Реле вентилятора системы охлаждения используется в автомобилях с электрическим вентилятором для охлаждения двигателя.Функция реле вентилятора охлаждения заключается в преобразовании сигнала низкого напряжения либо от электронного модуля управления (ECM), либо от датчика с термостатическим управлением.
Реле вентилятора системы охлаждения принимает сигнал низкого напряжения и внутренне включает реле, чтобы напряжение аккумуляторной батареи подавалось на вентилятор охлаждения радиатора. Использование более низкого напряжения для управления реле снижает нагрузку на остальную проводку и систему зарядки. Когда реле вентилятора не работает, соответствующий сигнал не будет получен, и вентилятор не сможет охладить систему.
Этот тип релейной системы также позволяет использовать проводку меньшего диаметра, которая занимает меньше места по всему автомобилю и может значительно снизить вес современных систем с компьютерным управлением. Когда реле охлаждающего вентилятора получает сигнал от контроллера ЭСУД, электрическая схема обычно будет напоминать следующую иллюстрацию.
Реле вентилятора охлаждения обычно располагается либо в центре реле и предохранителей под капотом, либо монтируется на блоке электрического вентилятора за радиатором.Чтобы заменить реле вентилятора охлаждения, есть два метода, которые мы рассмотрим для положений, упомянутых выше.
Примечание : Некоторые производители также называют электронный блок управления (ЕСМ) модулем управления трансмиссией (PCM).
Предупреждение : Вентилятор охлаждения радиатора может работать, когда ключ зажигания находится в положении «выключено». Держите пространство вокруг лопасти вентилятора свободным, чтобы избежать травм.
Если в какой-либо момент невозможно избежать контакта с вентилятором радиатора, рекомендуется отсоединить аккумулятор, чтобы вывести вентилятор радиатора из строя.
2.jpg)
Если в какой-либо момент невозможно избежать контакта с вентилятором радиатора, рекомендуется отсоединить аккумулятор, чтобы вывести вентилятор радиатора из строя.Способ 1 из 2: Снятие реле вентилятора системы охлаждения в блоке реле и предохранителей под капотом
Необходимые материалы
Шаг 1. Найдите блок реле / предохранителей под капотом . Визуально определите блок реле / предохранителей под капотом.
Коробка обычно располагается на стороне водителя или пассажира в моторном отсеке рядом с крылом.
Шаг 2: Снимите крышку блока предохранителей / реле . Снимите крышку с верхней части блока реле / предохранителей под капотом.
Это будет достигнуто путем снятия или освобождения любой комбинации удерживающих зажимов или креплений.
Шаг 3. Найдите реле вентилятора охлаждения . Теперь мы должны определить, какое реле является реле вентилятора охлаждения.
Большинство производителей распечатывают схему на одной стороне крышки блока предохранителей / реле под капотом, которая отображает положение каждого из предохранителей и реле, содержащихся в коробке.
- Совет : Если на крышке блока реле / предохранителей под капотом нет схемы, обратитесь к руководству пользователя, чтобы найти возможный список мест расположения предохранителей и реле.
Шаг 4. Убедитесь, что питание отключено . На этом этапе убедитесь, что ключ зажигания находится в выключенном положении.
Для дополнительной безопасности выньте ключ из замка зажигания и установите его либо на приборную панель, либо на центральную консоль (при наличии).
- Предупреждение : Важно, чтобы зажигание было в выключенном положении, чтобы не было скачков напряжения, которые могут вызвать катастрофическое повреждение электронного модуля управления (ЕСМ) при замене реле.
Шаг 5: Замена реле вентилятора охлаждения .
Осторожно зажмите реле пальцами и покачивайте взад и вперед, одновременно подтягивая реле вверх.
Реле должно освободиться с номинальным усилием.
- Подсказка : На реле нередко со временем накапливается грязь и мусор, поэтому его трудно удалить. Иногда необходимо использовать небольшую отвертку или плоскогубцы, чтобы осторожно вытащить реле из гнезда.
Шаг 6: Подберите заменяющее реле к оригинальному . После снятия реле вентилятора системы охлаждения сравните замененное реле с реле, которое было снято.
Убедитесь, что реле таких же основных размеров. Переверните реле и сравните номер клеммы и ориентацию.
Шаг 7: Установите новое реле вентилятора охлаждения . Разместите реле над выемкой, из которой был извлечен оригинал, и осторожно прижмите его.
Шаг 8: Убедитесь, что новое реле вентилятора охлаждения правильно установлено .Визуально посмотрите на основание реле вентилятора охлаждения, чтобы убедиться, что основание реле полностью вошло в гнездо.
Между основанием реле вентилятора системы охлаждения и блоком реле / предохранителей под капотом должен быть зазор менее 1 мм.
Шаг 9: Проверьте работу сменного реле вентилятора охлаждения . Проверьте работу, включив реле охлаждающего вентилятора.
Это достигается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.
Способ 2 из 2: Замена реле вентилятора охлаждения, установленного на узле электрического вентилятора охлаждения
Шаг 1. Найдите реле охлаждающего вентилятора . Осмотрите блок электрического вентилятора системы охлаждения на наличие реле вентилятора системы охлаждения.
На приведенном выше рисунке показан типичный пример того, как реле может быть установлено на некоторых моделях.
- Совет : Если есть вопрос, является ли компонент реле охлаждающего вентилятора, можно использовать руководство по ремонту для мастерской, чтобы найти его местоположение на данном автомобиле.
Шаг 2: Отсоедините электрический разъем . Реле вентилятора системы охлаждения имеет электрический разъем, который необходимо отсоединить и переключить на сменное реле вентилятора системы охлаждения.
Чаще всего используются разъемы нажимного типа. Отсоедините разъем и снимите реле вентилятора системы охлаждения.
Шаг 3: Сравните новое реле охлаждающего вентилятора с снимаемым . Осмотрите замененное реле вентилятора охлаждения и сравните его со снятым реле.
Обратите особое внимание на физические размеры реле и, что более важно, на количество и ориентацию контактов при замене.
Шаг 4: Установите запасное реле охлаждающего вентилятора . Вставьте электрический разъем в новое реле охлаждающего вентилятора и установите его на место.
- Примечание : Остальные шаги, приведенные ниже, одинаковы для любого из перечисленных выше методов.
Шаг 5: Проверьте работу сменного реле .
Проверьте работу, включив реле охлаждающего вентилятора.
Это достигается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.
- Примечание : Большинство, но не все производители имеют систему охлаждающего вентилятора, которая включается при включении кондиционера.
Замена реле вентилятора охлаждения — жизненно важный ремонт для поддержания нормальной работы вашего автомобиля. Если в какой-то момент вы почувствуете, что можете заменить реле охлаждающего вентилятора, попросите одного из сертифицированных технических специалистов YourMechanic прийти к вам домой на работу и выполнить ремонт за вас.
Как подключить электрический вентилятор к реле в классическом автомобиле
Мы покажем вам, как подключить электрический вентилятор к реле с термостатическим выключателем.
Если у вас есть электрический вентилятор охлаждения на вашем классическом автомобиле или хот-роде, и вы хотите знать, как подключить его к реле, вы попали в нужное место.
В то время как вы можете просто подключить электрический вентилятор, чтобы он работал все время, подключить его к комплекту реле электрического вентилятора, который контролируется температурой — или, если использовать причудливый термин для этого, термостатически контролируемым, — это гораздо лучшая идея.
Нашим примером для сегодняшнего урока является Plymouth Duster 1974 года технического центра MotorTrend Кристиана Арриеро. Кристиан взял от Speedway Motors комплект реле электровентилятора P безболезненной работы с термостатическим переключателем, чтобы управлять электрическим вентилятором системы охлаждения на своем Дастере. Переключатель с регулируемой температурой предназначен для включения вентилятора, когда температура охлаждающей жидкости достигает 195 градусов, и выключения вентилятора, когда температура падает до 185 градусов. Во время установки Кристиан сделал несколько фотографий, чтобы мы могли показать вам, как правильно установить электрический вентилятор с реле на ваш классический автомобиль.

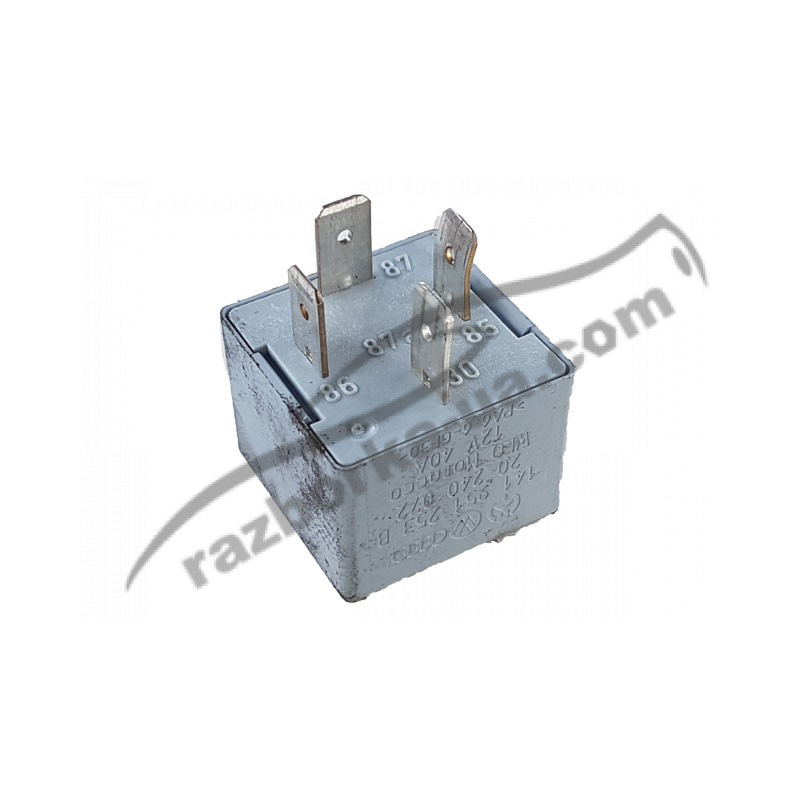

Куда идут четыре провода реле электрического вентилятора (с номерами реле)?
- 87 (красный провод) подключается к плюсовому проводу на электровентиляторе.
- 30 (другой красный провод) требуется постоянное напряжение 12 В от аккумулятора.
- 86 (серо-белый провод) идет к замку зажигания.
- 85 (черный провод) подключается к отправляющему блоку с регулируемой температурой.
Установка термостатического передающего блока
Установите передающий блок с регулируемой температурой в одно из отверстий охлаждающего канала на впускном коллекторе, обязательно используйте высокотемпературный герметик для резьбы во избежание утечек.Передающее устройство имеет два штыревых лопаточных разъема, один из которых идет к черному проводу на реле, а другой — к земле.
Просмотреть все 8 фото Для хорошего заземления рекомендуется использовать звездообразную шайбу.
Это особенно верно, если, как и в нашем случае, ваше место заземления имеет защитное покрытие по металлу.
Как подключить электрический вентилятор
Положительный провод от электровентилятора подключается к одному из двух красных проводов реле, а отрицательный провод должен быть заземлен.
Просмотреть все 8 фотографийЕсли вы не уверены, какой провод выходит из электровентилятора, найдите схему электрических соединений, предоставленную производителем вентилятора. Если вы все еще не уверены, после того, как вы завершили всю проводку, дайте машине нагреться до температуры, и как только вентилятор включится, вы сможете почувствовать, вытягивает ли он воздух из передней части автомобиля. Если это не так, выключите машину, поменяйте местами два провода, и все будет в порядке.
Посмотреть все 8 фотографийУстановка реле электровентилятора
Где установить реле, зависит от вас, и для его фиксации компания Pamboo Performance поставляет самонарезающий винт.Лучше всего найти место, в котором не будет значительного количества влаги, в моторном отсеке или — если вы хотите скрыть проводку — внутри колодца внутреннего крыла.
Посмотреть все 8 фотографийПравильный способ подключения реле к источнику питания 12 В
Хотя у вас может возникнуть соблазн просто пропустить положительный провод от реле непосредственно к положительной клемме аккумулятора, это большой недостаток. -нет. Вам потребуется либо постоянное напряжение 12 В для работы через автоматический выключатель, либо через предохранитель.В комплекте реле вентилятора P безболезненной работы, которое мы получили от Speedway Motors, входит автоматический выключатель, если вы хотите безопасно получать питание непосредственно от аккумулятора. Вместо этого мы решили подключиться к нашему блоку предохранителей, используя предохранитель на 30 ампер.
Посмотреть все 8 фотоСмотреть все 8 фотоРеле вентилятора охлаждения — Что оно делает — Признаки неисправности
Реле охлаждающего вентилятора — Что оно делает — Признаки неисправности — Базовое тестирование В цепях с высоким потреблением тока обычно используется реле охлаждающего вентилятора. В большинстве охлаждающих вентиляторов используются электродвигатели, потребляющие от умеренного до высокого тока.Как на самом деле работает релеТаким образом, использование реле охлаждающего вентилятора решает эту проблему.
Реле использует относительно небольшой электрический ток, который может включать или выключать гораздо больший электрический ток. Реле в основном представляет собой электромагнит (катушка с проволокой, которая становится временным магнитом, когда через нее проходит электричество).Вы можете думать о реле как о чем-то вроде электрического рычага. Включите его слабым током, и он включает («усиливает») другой элемент, используя гораздо больший ток.
Relay Open
Relay Closed
Почему это полезно? Как следует из названия, многие датчики являются невероятно чувствительными элементами электронного оборудования и вырабатывают лишь небольшие электрические токи. Но часто они нужны нам для управления более крупными устройствами, которые используют большие токи. Реле перекрывают разрыв, позволяя маленьким токам активировать большие.
Общие признаки неисправности Двигатель работает горячее, чем обычно:Один из первых симптомов, обычно связанных с неисправным или неисправным реле вентилятора охлаждения: двигатель, который работает горячим или перегревается.
Не включаются вентиляторы охлаждения:Неработающие вентиляторы охлаждения — еще один частый признак потенциальной проблемы с реле вентилятора охлаждения. Если реле выйдет из строя, оно не сможет подавать питание на вентиляторы; и в результате они не будут работать.
Вентиляторы охлаждения не выключаются:Если охлаждающие вентиляторы работают все время, это еще один (менее распространенный) признак.
Если вы считаете, что проблема в реле охлаждающего вентилятора, проверьте его!Самый быстрый способ узнать, работают ли электрические вентиляторы, — это запустить двигатель; дайте ему достичь нормальной рабочей температуры, а затем включите кондиционер. Вентилятор охлаждения в моторном отсеке должен включиться, чтобы втягивать воздух через радиатор и конденсатор кондиционера.
Базовое тестирование любого реле здесь
На многих автомобилях может быть два вентилятора:
- Главный вентилятор охлаждения радиатора.
- Второй вентилятор конденсатора.
Оба вентилятора должны включиться при включенном кондиционере.
Электрический вентилятор охлажденияЕсли один или оба вентилятора не включаются; Отсутствие дополнительного охлаждения, обеспечиваемого вентилятором, может привести к снижению эффективности охлаждения кондиционера. Кроме того, это может привести к перегреву и отказу компрессора кондиционера.Двигатель также может нагреваться и перегреваться.
Проблемы в цепи охлаждающего вентилятораТипичная схема электрического вентилятора системы охлаждения включает датчик температуры, реле, модуль управления и двигатель вентилятора. Реле — это компонент, который выходит из строя чаще всего; поэтому обязательно проверьте реле, а также его подключение к источнику питания и заземлению.
Реле охлаждающего вентилятора Нормальная катушка реле обычно показывает сопротивление от 40 до 80 Ом. Если сопротивление велико, катушка все еще может работать, но выходит из строя; или он может не работать при высоких электрических нагрузках.Если катушка не имеет сопротивления, она разомкнута и вышла из строя. Заменить реле.
Еще один простой тест реле — встряхнуть его. Если внутри что-то дребезжит, вероятно, сломан якорь реле.
Якорь закрывается, когда на катушку подается питание, чтобы направить питание на двигатель вентилятора.
Нормально закрытый:Якорь нормально закрыт и открывается при включении.
Двойное реле:Этот тип проводит ток в разомкнутом и замкнутом состоянии в двух разных цепях.
ЗаключениеРеле вентилятора охлаждения, по сути, выполняет функцию переключателя вентиляторов охлаждения двигателя; и поэтому является важным электрическим компонентом системы охлаждения автомобиля. Наконец, если вы подозреваете, что реле вентилятора охлаждения может иметь проблемы, проверьте его.
Поделитесь новостями портала Danny’s Engine
Полное руководство по стоимости замены реле вентилятора охлаждения
Вентилятор охлаждения двигателя помогает поддерживать нужную температуру охлаждающей жидкости в двигателе.Он активируется реле, которое следует набору протоколов на основе информации, передаваемой ему модулем управления трансмиссией. Так, когда реле вентилятора охлаждения перестает работать, охлаждающая жидкость может сильно нагреться, и автомобиль может перегреться.
Чтобы заменить реле вентилятора охлаждения, вы будете платить в среднем от 80 до 160 долларов, в зависимости от типа вашего автомобиля и гонораров механика. Стоимость работы должна составлять около 70 долларов, а запчасти — от 10 до 50 долларов.
