Как Проверить Реле Бензонасоса (Топливного Насоса Автомобиля) – Ремонт и обслуживание автомобилей

Реле топливного насоса может выйти из строя и проявить неисправность несколькими способами. Внутренние клеммы могут сломаться, создав электрическое состояние разрыва; коррозия может накапливаться вокруг электрических контактов; контакты могут гореть, создавая нежелательное сопротивление; или проволока(обмотка) катушки может замкнуть, делая реле бесполезным.

Хотя вышедшее из строя реле топливного насоса или любого другого иногда может вызвать проблемы, многие владельцы автомобилей просто идут и заменяют подозрительное и в конечном итоге тратят деньги и время. Поэтому, прежде чем вы решите заменить его, проверьте, чтобы убедиться, что оно действительно вышло из строя.

Давайте сначала пройдемся по основам электрического реле, чтобы помочь разобраться в следующих тестах.

ПРИМЕЧАНИЕ. Здесь мы будем иметь дело с электромеханическими реле, а не с твердотельными или интегральными схемами.

Если вы работали с автомобильными реле раньше, вы можете пропустить разделы испытаний. Вот оглавление.

Оглавление

  1. Что такое автомобильное реле?
    Как это устроено
    III. Расположение реле топливного насоса
  2. Самый быстрый способ проверки реле топливного насоса или других
    Использование специального тестера
    VI. Использование цифрового мультиметра для проверки реле топливного насоса

Что такое автомобильное реле

Физически, обычное 12-вольтное переключатели (реле) содержит ряд электрических компонентов, установленных внутри небольшого кубика или цилиндра, изготовленного из твердого пластика или алюминия.

Обычное реле топливного насоса имеет четыре электрические клеммы или контакты, выступающие из его основания. Клеммы в автомобильном переключателе подключаются к внутренней катушке, возможно, к одному или нескольким резисторам или диоду и к одному или нескольким переключателям или контактам, в зависимости от конкретной конфигурации.

Вы будете часто видеть переключатели с 3 или 4 контактами, но другие с 5 и 6 контактами не являются необычными. Эти автомобильные детали бывают разных размеров и форм. И вы найдете их под капотом внутри коробки «блока предохранителей» или в «центр распределения энергии»; внутри салона, в блоке предохранителей под приборной панелью.

Они включают и выключают цепи питания вокруг коробки передач, двигателя и принадлежностей, таких как топливный насос, фары, стоп-сигналы, дворники и сигнал (клаксон).

Как это устроено

Это помогает воспринимать реле как обычный выключатель, подобный тому, который вы используете дома, чтобы включать и выключать свет в комнате.

Они работает аналогичным образом, но вместо того, чтобы тянуться к нему для непосредственного включения внутреннего переключателя, вы активируете цепь управления, которая подключается к катушке внутри — это происходит с реле топливного насоса, когда вы включаете зажигание. например, для запуска двигателя.

Катушка создает электромагнитное поле, которое закрывает пару металлических контактов внутри, которые подключаются к управляемой цепи, которая активирует нагрузку — например, электрический топливный насос.

Зачем дублировать простую функцию переключения, имея дополнительный переключатель внутри коробки?

На самом деле, это оказалось удобной настройкой в ​​электрических цепях. Вы не только используете небольшую, более безопасную токовую цепь — цепь управления — для включения и выключения цепи с более высоким током — управляемую цепь — но оно может быть размещено в стратегически важном месте, чтобы уменьшить количество — и расходы — толще измерительный провод, необходимый для сильноточных цепей.

Тестирование

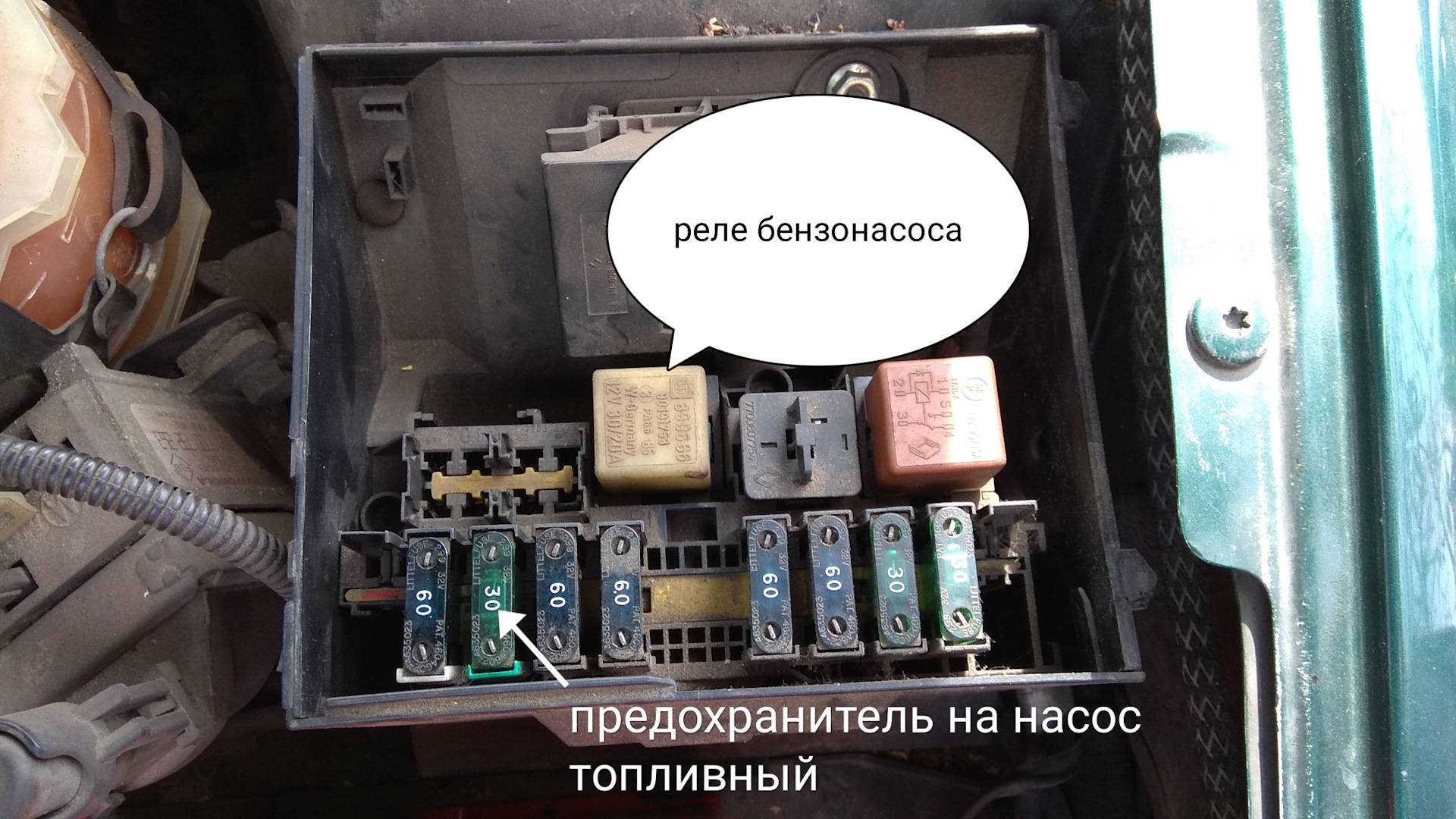

III. Расположение реле топливного насоса

Если вы еще не нашли его, загляните внутрь силового центра под капотом (распределительная коробка обычно с предохранителями в паре) — коробку с реле — или или блока предохранителей под приборной панелью и боковыми защитными панелями.

На обратной стороне крышки этих коробок вы можете найти маркировку, показывающую переключатели, в которых они размещены, и краткое описание каждой из них. На некоторых моделях транспортных средств вы можете найти реле топливного насоса отдельно под приборной панелью или под капотом.

При необходимости обратитесь к руководству по ремонту автомобиля для вашего автомобиля. В большинстве магазинов автозапчастей есть инструкции по ремонту запчастей для разных марок и моделей автомобилей, но вы также можете купить их онлайн или так же скачать руководство в интернете.

Как только вы найдете его, у вас есть три способа его проверить. Выберите наиболее удобный.

Самый быстрый способ проверки

Безусловно, самый простой способ проверить работоспособность подозрительного реле топливного насоса или какое-либо другое автомобильное — это заменить его на хорошее.

Вы можете найти другое в вашем автомобиле с такой же конфигурацией — расположением и количеством клемм — как реле вашего топливного насоса. Или вы можете позаимствовать его из автомобиля родственника или друга. Просто убедитесь, что другое имеет такую ​​же конфигурацию.

Снимите подозрительное и установите исправное и проверьте, не запускается ли ваш двигатель теперь. Если это так, установите новое реле. В противном случае проблема лежит где-то еще.

  1. Использование специального тестера

Еще один способ проверить переключатель топливного насоса с помощью тестера. Вы можете найти тестеры, которые помогут вам устранять неисправности наиболее распространенных автомобильных реле, а также более сложных тестеров для устранения неисправностей реле с различными конфигурациями.

Тот факт, что вам не нужны схемы, ускоряет процесс устранения неполадок. Просто следуйте инструкциям, прилагаемым к инструменту.

Вы можете использовать цифровой мультиметр для проверки.

  1. Использование цифрового мультиметра для проверки реле топливного насоса

Но, скорее всего, вы не будете часто тестировать эту деталь, поэтому, вероятно, вы не захотите покупать тестер. Вы все еще можете использовать цифровой мультиметр для той же цели. Если у вас нет цифрового мультиметра, купите его.

Он пригодится для многих задач по устранению неисправностей автомобиля и дома. Вы можете найти полезное, качественное и  недорогой цифровой мультиметр в вашем местном магазине электронных запчастей, хозяйственном магазине, универмаге или онлайн.

  1. Визуальный осмотр
  • Перед началом любых испытаний вытащите реле и визуально осмотрите клеммы и розетку (разъем) на наличие следов коррозии и перегрева. Коррозия препятствует правильному протеканию тока, а перегрев указывает на проблемы с реле или цепями, к которым он подключен. Проверьте цепь, если необходимо.
  • Очистите разъеденные клеммы и розетку с помощью очистителя электрических контактов.
  1. Идентификация клемм реле топливного насоса

Теперь вам нужно определить, какие контакты или клеммы принадлежат цепи управления, а какие — нагрузке или цепи управления, то есть силовой цепи.

На автомобильном реле схема управления — это та, которую вы или компьютер активируете. Цепь нагрузки или питания — это та, в которой активируется нагрузка или принадлежность (топливный насос, вентилятор радиатора, фары, клаксон).

Вы обнаружите, что на многих автомобильных реле есть отметка на самом корпусе для обозначения каждого контакта или клеммы номером. Теперь, если вы посмотрите на фактические контакты или клеммы, скорее всего, вы увидите те же цифры, напечатанные рядом с ними.

Стандарт производителя должен использовать номера 85 и 86 для клемм, подключенных к цепи управления, и номера 87 и 30 для клемм нагрузки или цепи питания. На некоторых меньших реле (микро) общая система счисления для этих клемм будет использовать цифры 1, 3, 2 и 4 соответственно. Однако они могут различаться в зависимости от конфигурации. Дважды проверьте маркировку на самом переключателе с электрической схемой в руководстве по ремонту вашего автомобиля для правильных клемм.

Тем не менее, вы найдете реле без номеров или диаграмм для идентификации клемм. Чтобы определить клеммы, обратитесь к электрической схеме в вашем руководстве по ремонту; или, если у вас есть доступ к нижней части гнезда, найдите толстые и тонкие провода, которые подключаются к гнезду. Толстые провода подключаются к клеммам силовой цепи. Тонкие провода подключаются к клеммам цепи управления.

Общие обозначения клемм

Общее реле
Схема управления8586
Силовая цепь8730
(нормально закрытый)3087а
Микро Реле
Схема управления13
Силовая цепь24

Маркировка может меняться с каждой конфигурацией.

Как проверить реле бензонасоса мультиметром

После того, как вы определили клеммы, вы должны проверить непрерывность между клеммами цепи питания



  • Установите цифровой мультиметр на самый низкий диапазон по шкале в омах (сопротивление) или установите в режим Прозвонки «непрерывность».
  • Затем подключите один провод к одному из выводов цепи питания, а другой подключите к другому выводу питания. Ваш счетчик должен показывать бесконечное сопротивление (OL, или цифра 1). Или, если вы используете настройку Прозвонки, вы не должны слышать звуковой сигнал, а на табло так же будет светиться цифра 1.
  • Если вы обнаружите нулевое сопротивление или любое значение сопротивления в сотых или тысячных долях Ом — вместо бесконечности (1) — или услышите звуковой сигнал, контакты питания вашего реле находятся в коротком замыкании и такую деталь необходимо обязательно заменить.

Часто — как и в случае с реле топливного насоса — реле силовой цепи имеет нормально разомкнутое положение, когда оно не находится под напряжением.

При тестировании другого автомобильного реле проверьте схему соединений в руководстве по ремонту автомобиля, поскольку некоторые силовые выключатели замкнуты и должны включаться при подаче напряжения — обычно эти клеммы имеют маркировку 30 и 87a.

На реле такого типа ваш прибор должен показывать ноль Ом или издавать звуковой сигнал — если он в хорошем состоянии — при проверке в режиме прозвонки на мультиметре, как на предыдущем шаге.

  1. Проверка правильности работы
  • Теперь подключите проволочную перемычку (проводную, если это возможно, с предохранителями, которую можно найти в большинстве магазинов автозапчастей) от положительной (+) клеммы аккумулятора к одной из клемм цепи управления реле.
  • Подключите другую проволочную перемычку от отрицательной (-) клеммы аккумулятора к другой клемме цепи управления.
  • При подключении второй перемычки вы должны услышать, как контакты (переключатель) в цепи питания реле издают щелкающий звук при их замыкании. Если этого не происходит, поменяйте местами перемычки. То есть, подключите проволочную перемычку от положительной клеммы батареи к другой клемме в цепи управления и сделайте то же самое с отрицательной клеммой, на случай, если схема управления имеет другую обратную полярность. Если вы все еще не слышите щелчок, соединение цепи управления неисправно. Но продолжайте тестирование до конца, чтобы убедиться в наличии проблем.
  • Оставьте соединительные провода подключенными и проверьте непрерывность между силовыми клеммами, как вы делали ранее. На этот раз ваш измеритель должен показывать 0 Ом или близко к нулю — в сотых или тысячных долях — или издавать звуковой сигнал, указывающий на наличие непрерывности между обоими терминалами. Если это так, ваше реле работает нормально (просто помните, что, если ваш переключатель находится в нормально замкнутом положении, на этот раз ваш счетчик должен показывать бесконечное сопротивление или не издавать звуковой сигнал).
  • Вместо этого, если ваш измеритель показывает бесконечное сопротивление или вы не слышите звуковой сигнал, замените реле (автоматизированный переключатель).
  • Если ваши тесты подтвердят, что ваш переключатель в хорошем состоянии, проверьте, не повреждены ли провода, не подвержены ли коррозией клеммы, не коррозионны ли соединения, не отсоединены ли провода (не размыкаются) или нет ли коротких замыканий вокруг цепей управления и питания. Любое из этих условий приведет к отказу любой из ваших цепей.

Если вы знаете, как проверить реле топливного насоса, вы можете испытать другие автомобильные переключатели без особых проблем.

Вы найдете эти детали с тремя, пятью или даже шестью терминалами. На трех клеммных реле сам корпус может служить заземлением.

Другие с пятью или шестью выводами ножек управляют более чем одной цепью питания, и некоторые внутренние переключатели нормально разомкнуты, а другие нормально замкнуты.

Проанализируйте схемы на самом переключателе или схемы электрических соединений, которые входят в руководство по ремонту вашего автомобиля, чтобы определить эти соединения, цепи и положения переключателей, если это необходимо, и приступайте к испытаниям, как описано выше.

Ваз 2110: замена реле бензонасоса своими руками

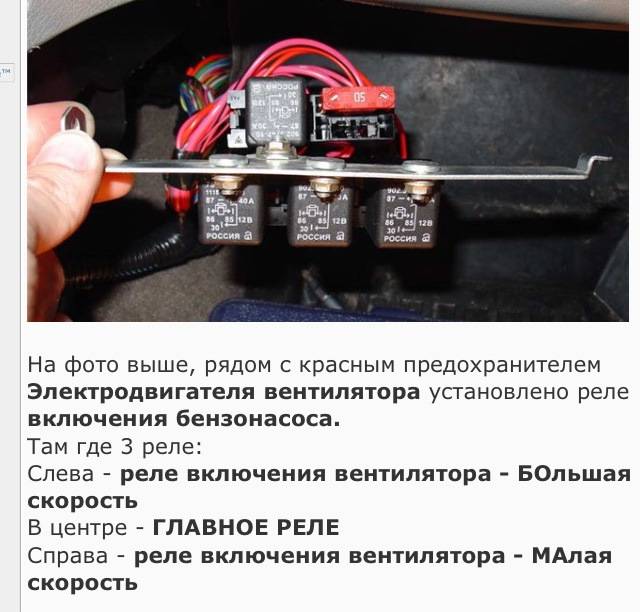

Местоположение реле бензонасоса на ваз 2110

Как известно, энергия является пусковым механизмом любого динамического процесса на земном шаре. Реле с практической точи зрения представляет собой пусковой механизм, работа в котором происходит благодаря смыканию внутренних электрических контактов, в результате чего двигатель автомобиля переходит из статического положения в динамическое.
Если рассмотреть на ваз 2110 реле бензонасоса, тот имеет некоторую специфику функционирования. Многие водители на ваз 2110 где реле бензонасоса находится даже не знают, не говоря уже о принципе его работы.

Принцип работы

Ваз 2110 глохнет щелкает реле бензонасоса

Принцип работы следующий:

  • в реле задействована классическая схема смыкания контактов;
  • сердцевина реле представлена классической катушкой;
  • задействована также ручная подача сигнала смыкания и размыкания.

Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах.

Это явление первостепенно объясняется автоматизацией функционирования реле.
В частности, частота смыкания контактов управляет встроенной бортовой системой контроля, плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами.
Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:

  • Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
  • Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.

Примечание.
Несмотря на множественные преимущества реле европейских производителей, с практической точки зрения оно для среднестатистического автомобилиста является малодоступным. В силу узкого технического спектра совместимости и достаточно высокой цены.

Конструкционные особенности реле от национальных производителей

Ваз 2110 как проверить реле бензонасоса

Практически все реле национального автопрома являются идентичными относительно друг друга, так как выпускаются согласному общему принципу, который был разработан ещё в далёких 70-80-ых годах.
Итак, реле состоит, как правило, из 4-5 пяти выводов. Особенность строения 4-х выводного реле заключается в отсутствии центрального вывода.
К сети электрооборудования реле подключается с помощью специализированного штекера из плотной пластмассы. Внутри данный штекер содержит специальные проёмы для проводов, которые в народе именуемы, как «манки».
Внутри самого же реле, расположена катушка, которая прикреплена сердечнику.

Ваз 2110 реле включения бензонасоса

Итак:

  • Во время подачи напряжения сердечник электрокатушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, таким образом происходит смыкание электрических контактов, в результате чего собственно и формируется искра.
    Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.
  • Внутри реле расположено два подвижных и два неподвижных контакта. Если реле представлено 4-мя контактами, то оно работает исключительно на замыкание, если 5-ю то оно функционирует в двух основных режимах: смыкания и размыкания.
    Современные реле оснащены 5-ю контактами, так как в таком случае, эффективность и надёжность функционирования повышается в разы.

Примечание.
Следует всегда обращать внимание на цифры, которые расположены сзади на внешней поверхности реле, так как они отображает какой контакт с каким внутренним элементом реле соединён. Если подвести провод плюс или минус не к тому контакту, то замыкания реле не избежать.

Самостоятельное устранение неисправностей реле

Ваз 2110 реле электробензонасоса

Основные причины, которые могут привести реле в неисправное состояние:

  • срок эксплуатации превысился значительно;
  • низкокачественный материал катушки реле и его контактов;
  • неправильное соединение электропроводки реле и т.п.

Ваз 21102 реле бензонасоса

Как правило, причин выхода реле — бесчисленное множество, а исход один – автомобиль просто не заводится. Следовательно существует два возможных варианта: поломка реле или бензонасоса(см.Ваз 2110: проблемы бензонасоса и все про это).
Если слышен хоть какой-либо электрический звук во время попытки завести автомобиль, значить реле функционирует исправно, а проблема кроется в бензонасосе.

Ваз 21104 реле бензонасоса

Главной и наиболее распространённой причиной невозможности привести двигатель в активное состояние, является засорение сеточки бензонасоса.

В связи, с чем её необходимо заменить, чтобы ликвидировать данную сложившуюся проблему:

Примечание. Всегда должна быть под рукой фильтрационная сетка для бензонасоса, а желательно чтоб их было несколько, в противном случае, придётся дожидаться длительное время сотрудников автосервиса.

  • Первостепенно, следует отключить аккумулятор, тем самым временно обесточив автомобиль с целью соблюдения мер безопасности.
  • Затем необходимо сбросить давление, для этого сбоку алюминиевой лампы нужно открутить пластмассовый колпачок.
  • Затем, в центре будет расположен штуцер, на который необходимо будет надавить каким-либо твёрдым тупым предметом. После чего из него потечёт жидкость (бензин), таким образом будет сброшено давление внутри бензонасоса.
  • После сбрасывания давления, штуцер необходимо будет закрутить ранее снятым из него колпачком.

Маркировка реле электробензонасоса

Примечание. Непосредственно сам бензонасос, расположен под задним сиденьем автомобиля. Чтобы открыть доступ к нему, нужно снять специальную крышку четырёхугольной формы.

Починка бензонасоса


Для починки бензонасоса понадобится:
  • стандартная рожковая автомобильная отвёртка;
  • ключ на 17;
  • обязательно трубочка на 7.

Примечание. Для работы нужна трубочка именно на 7, даже на 8 или 6 уже не подойдёт. В случае, её отсутствия, открыть доступ к бензонасосу, будет невозможно с практической точи зрения.

  • После того, как будет открыт доступ к бензонасосу, необходимо будет снять пластиковую клемму, которая очень легко отсоединяется во время приложения определённого количества усилий.
  • Затем, нужно будет открутить две гайки, каждая из которых расположена на отводящем контуре.
  • Конечный этап подразумевает задействование трубочки на 7, с помощью которой необходимо открутить 8-мь гаек.
  • Когда будут откручены все 8 небольших гаек, нужно будет снять резиновые покрытие со шпилек.

Примечание. При снимании нужно действовать крайне аккуратно, чтобы не повредить поплавок.

  • Затем когда бензонасос окажется снаружи, нужно выполнить замену старой фильтрационной сетки на новую.

Признаки засорения старой фильтрационной сетки, можно заметить невооруженным глазом, так как она в одном случае серая, в другом черная, в зависимости от степени её засорённости. После замены сеток, необходимо бензонасос собрать в обратной последовательности, что в принципе не представляет какой-либо существенной сложности.
Починить бензонасос и тем самым устранить причину отказа автомобиля заводиться не представляет сложности, как с теоретической точки зрения, так и непосредственно с практической. Главное все полученные сведения о проведении данной технической манипуляции закрепить визуально с помощью видео и фото материалов.

Инструкция позволит своими руками ликвидировать наиболее частую причину неисправности автомобиля.Поскольку замена фильтра в бензонасосе не представляет какой-либо сложности, то цена данной технической процедуры чисто условна, так как её проведение соответствует стоимости фильтрационной сетки.
Фактически наблюдается редкий случай, цена починки автомобиля практически равна нулю. В процессе самостоятельных работ новичок-автомобилист узнает, где находится реле бензонасоса и что делать, если оно не щелкает.

Реле бензонасоса: устройство и основные неисправности (видео) | avto.pro News

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

  • Попав в салон, водитель включает зажигание;
  • Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
  • Топливный насос отключается, о чем свидетельствует щелчок реле;
  • Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
  • Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием. К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле. О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

  • Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
  • Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера или же сигнализации. Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Выбор нового реле топливного насоса

Подобрать нужное реле не так уж и сложно. Для поисков лучше всего пользоваться электронными каталогами или сервисами по поиску запчастей по их наименованию и параметрам автомобиля, или же по кодам. Впрочем, искать можно и по VIN-коду. Опционально, автолюбитель может перепаять реле. Часто помогает восстановление дорожки. Компоненты реле можно на радиорынках. Впрочем, многие эксперты не советуют так делать.

Так как реле топливного насоса устроено довольно просто и имеет большой эксплуатационный ресурс, автолюбитель может поискать оригинальное б/у реле на автомобильной разборке. Если есть желание приобрести новый аналог, то здесь стоит обращать внимание на продукцию под именами хорошо известный брендов: Parts Mall, Bosch, Valeo. Недорогие, но менее качественные аналоги предлагают и упаковщики. Наиболее крупными фирмами-упаковщиками являются Meyle и JP Group. Обращаем внимание автолюбителей на то, что дешевые реле бензиновых насосов можно заказать в интернет-магазинах, специализирующихся на товарах из Китая. Китайские реле крайне доступны в ценовом плане, но они не могут похвастать стабильным качеством. Лучшим выбором станет оригинальное реле или же устройство от упаковщиков и производителей, которые хорошо себя зарекомендовали. Использование реле с отечественной классики (если оно подходит по количеству контактов) нежелательно – оно может справляться со всеми ключевыми функциями, кроме выключения топливного насоса в аварийном режиме.

Вывод

Реле бензонасоса – это небольшой, но крайне важный компонент электрической системы автомобиля. Подобрать новое реле довольно легко. Установить в свой автомобиль вполне можно и б/у реле бензонасоса. Более того, устройство даже можно отремонтировать, особенно если у вас есть опыт пайки электрических схем. Впрочем, полный выход реле из строя на многих моделях авто игнорировать не получится.

С полной версией статьи можете ознакомиться здесь.

Как Проверить Работу Бензонасоса на Исправность в 7 этапов

Содержание проверки:

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

Необходимость проверки бензонасоса появляется при следующих признаках неисправности:

  • заглох двигатель;
  • автомобиль двигается неравномерно, рывками;
  • двигатель на холостом ходу работает нестабильно, не запускается;
  • имеются «плавающие» обороты;
  • усиливающийся шум, свист при движении авто.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Профилактическая проверка бензонасоса, которая включает в себя очищение бака, фильтров и форсунок поможет сэкономить на дорогостоящем устройстве! И пользуйтесь качественным топливом!

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.

Этап 7. Проверка давления

Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.

Проверка манометром как качает бензонасос

Как проверить бензонасос манометром


Проверить бензонасос манометром на исправность можно так: подключаем устройство к топливной рампе. Вывод — через кромку капота на лобовое стекло, где устанавливаем устройство надежно.

Фиксируем замеры в:

Статичном положении. Поворачиваем ключ зажигания и смотрим на показания манометра, они не должны превышать 3,7 атм.

Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.

Низкое давление в топливной системе может быть следствием утечки топлива. Пропуск горючего покажет снижение давления ниже 1,6 атм. Место неисправности: форсунка или регулятор топлива.

Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

  1. Снять топливный шланг с впускного штуцера карбюратора.
  2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Механические бензонасосы иномарок нередко представляют собой неразборную конструкцию, поэтому ремонту не подлежат!

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Спрашивайте в комментариях. Ответим обязательно!

Реле бензонасоса ЭСУД двигателя k7j и k7m Рено Логан

Подробная информация о реле бензонасоса (топливного насоса) автомобиля Рено Логан.

Где находится, как работает, как снять, применяемость. На примере ЭСУД — системы управления двигателем k7j (1.4 л, 75 л.с.) и k7m (1,6 л, 87 л.с.) автомобилей Рено Логан первого поколения.

Реле бензонасоса Рено Логан

— Где находится (установлено) реле бензонасоса Рено Логан

Четырехконтактное реле бензонасоса (топливного насоса) установлено в монтажном блоке реле и предохранителей в моторном отсеке автомобиля. Это реле «К5».

Реле К5 и предохранитель F3 бензонасоса (топливного насоса) ЭСУД автомобиля Рено Логан

На некоторых модификациях автомобиля Рено Логан монтажный блок предохранителей и реле под капотом состоит из двух частей, расположенных по бокам аккумуляторной батареи. Реле бензонасоса в нем установлено в монтажном блоке между АКБ и радиатором, рядом с предохранителем F3 (25А) белого цвета.

— Как работает реле бензонасоса Логана

В электронной системе управления двигателем (ЭСУД) автомобиля Рено Логан включением бензонасоса занимается блок управления (ЭБУ или контроллер). При включении зажигания он подает напряжение в цепь включения бензонасоса через предохранитель и реле. Бензонасос включается и нагнетает давление в топливной рампе.

Если коленчатый вал двигателя не вращается (водитель передумал запускать двигатель),через две секунды ЭБУ прекращает подачу напряжение на реле, тем самым отключает бензонасос. При повторном пуске бензонасос опять включается.

— Как снять-установить реле бензонасоса на Рено Логан

При снятии — установке реле бензонасоса, а также предохранителя электрической цепи бензонасоса с аккумулятора должна быть снята минусовая клемма.

Для того чтобы снять реле бензонасоса необходимо открыть крышку монтажного блока в моторном отсеке и извлечь реле потянув его рукой вверх, немного покачивая из стороны в сторону.

Гнездо под реле бензонасоса в монтажном блоке под капотом автомобиля Рено Логан
— Применяемость реле бензонасоса
Маркировка на корпусе реле бензонасоса Рено Логан
Примечания и дополнения

«Схема подключения бензонасоса Рено Логан»

Еще статьи по ЭСУД Рено Логан

— Как заменить регулятор холостого хода (РХХ) ЭСУД Рено Логан 1,4

— Признаки неисправности регулятора холостого хода автомобиля Рено Логан 1,4

— Датчик абсолютного давления воздуха ЭСУД Рено Логан 1,4

— Схема: устройство регулятора холостого хода Рено Логан

— Признаки (симптомы) неисправности датчика концентрации кислорода

Реле бензонасоса Лада Приора 16 клапанов где находится

В отечественной популярной Лада Приора присутствует множество уязвимых элементов и узлов, одним из таких является предохранитель бензинового насоса. Многочисленные владельцы данного авто, по своему опыту заявляют, что эту деталь приходится часто менять, и в основном делают все это своими руками, самое главное в этом деле знать, где находится собственно реле бензонасоса, а также как снять его правильно.

В этом деле важно знать, где располагается в Лада Приора так называемый монтажный блок. Именно там вы и найдете реле топливного насоса и предохранители, то есть здесь сосредоточено все электрическое оборудование машины.

Как работает в Приоре бензонасос

Насос, как понятно из названия подает горючее к специальному впускному коллектору. Если насос ломается, то автомобиль завести не представится возможным, поскольку будет прекращена подача топлива в силовой агрегат. Опять же из опыта владельцев Лада Приора известно, что если начинаются неполадки с двигателем, то первоначально проверяется именно предохранитель топливного насоса.

Работа такого важного в машине устройства как топливный насос контролируется в полном объеме электронной системой. Во время зажигания сигнал передается в сам бензиновый насос, свое функционирование начинает он сразу же. Создается при этом определенное давление, необходимое для бесперебойной доставки к двигателю бензина.

Функциональность предохранителя топливного насоса

Сам предохранитель имеет довольно простую конструкцию, и состоит из маленького пластикового корпуса, устойчивого к возгоранию, а также из пары алюминиевых контактов. Элемент выходит из строя, когда происходит в системе высокое напряжение. Как правило, оболочка предохранителя плавится. Если вы обнаружили оплавленный предохранитель в Лада Приора, его требуется как можно скорее заменить.
Между 2-мя контактами проходит специальная контактная нить, по которой собственно и проходит ток. Всегда учитывайте маркировку, и если у предохранителя обозначение 15А (ампер), то это значение не может превышаться. Если через нить пройдет большее напряжение, то она попросту разорвется, а корпус предохранителя оплавится.

Лада Веста отзывы владельцев недостатки

Размеры Лада Веста

Веста отзывы владельцев все минусы

Где находится в Priora реле бензонасоса

Любая неисправность в электрооборудовании LADA Priora нуждается в выявлении причины, после чего осуществляется ремонт. Диагностику можно провести и своими руками, осмотреть потребуется предохранители и реле топливного насоса.

Отечественные LADA Priora имеют особенность, заключающуюся в том, что блок реле разделен на 3-и части. Однако нам требуется узнать, где находится в рассматриваемом нами автомобиле реле бензонасоса. Располагается устройство в так сказать дополнительном блоке со стороны переднего пассажира слева. При этом основной блок находится около ноги водителя слева. Там вы обнаружите крышку, которая крепится фиксаторами, которые в свою очередь для открытия требуется повернуть на 90-градусов. Есть и второстепенный блок, находится он в подкапотном пространстве около расширительного бачка.

Итак, мы открыли дополнительный блок, располагаются в котором разные предохранители, как понять, какой нам нужен? На схеме специально приведенной на крышке блока, находящихся там реле и соответственно предохранителей ищем маркировку F3, ампераж при этом составляет 15. Место нахождения реле на имеющейся схеме обозначено маркировкой К12. Вот в принципе и все, что нужно знать, для того, чтобы без труда обнаружить реле и соответствующий предохранитель, дабы проверить их рабочую способность.

Причины выхода из строя предохранителя топливного насоса

Отлаженная работа в любом автомобиле бензонасоса связана прямо со следующими устройствами топливной системы подачи:

  • Реле. Данное устройство адаптирует по время запуска топливного насоса высокий ток, таким вот образом предохраняет насос от сгорания. При поломке реле, топливная подача невозможна.
  • Предохранитель. Именно он находится рядом с соответствующим реле, в случаях при высоком напряжении выходит из строя, дабы не сгорел насос.
  • Бортовой компьютер.

Как снять реле самостоятельно, для проведения замены? Все что вам потребуется, так это реле просто аккуратно извлечь из посадочного гнезда, делается это легко и без усилий, деталь отсоединяется и на ее место устанавливается новая.

Исходя из всего вышесказанного, можно отметить такие важные моменты:

  • Предохранитель защищает электрическую цепь.
  • Опять же предохранитель, отвечающий за работу насоса топлива, находится рядом с одноименным реле в именуемом как дополнительный блок в салоне авто.
  • При высоком напряжении предохраняющий элемент, как и положено, размыкает цепь.

Подведем итоги

Защитная функция предохранителя сработать может абсолютно в любой момент, именно за счет этого сохраняется работоспособность ряда деталей всей системы. Защитная функция срабатывает, как правило, при резком перепаде тока, или при сильном перегреве. Помимо всего прочего бортовой компьютер LADA Priora защищен от скачков напряжения также предохранителем бензонасоса.

Как проверить реле бензонасоса ваз 2110 инжектор

Автомобиль не заводится, при этом поворачивая ключ зажигания не слышно работы топливного насоса? Не спешите его менять на новый, лучше сначала выясните, как проверить работу бензонасоса самостоятельно.

1. Проверка предохранителя бензонасоса. Именно с него стоит начать проверку топливного насоса. На ВАЗ 2110 он находится около левой ноги переднего пассажира.

2. Как проверить реле бензонасоса. Реле располагается рядом с предохранителем, поэтому сразу проверим и его. Проверяем по очереди напряжение на управляющих выводах (87, 86 и 85 по очереди), другим концом касаемся массы. Инструмент для проверки может быть мультиметр, либо тест-лампа с потребляемым током не более 0,25А. Если лампа не горит и предохранитель исправен, тогда проверяем проводку и исправность ЭБУ.

Иногда проверяют по-другому, например, вместо реле подключают тест-лампу между 85 и 86 выводами. При включении зажигания лампа должна гореть. Также можно поставить перемычку между 87 и 30 выводами. При повороте ключа бензонасос заработал? Значит реле неисправно. Также можно проверить реле топливного насоса, установкой вместо него заведомо исправного реле.

3. Как проверить работает ли бензонасос. Не снимая его проверяем напряжение на его фишке, используя тест-лампу или мультиметр.

Как проверить снятый бензонасос. Для этого следует подать +12В. (например, от аккумулятора) на контакты бензонасоса. Соблюдайте осторожность, остатки бензина могут загореться от искры во время подключения контактов.

4. В работе бензонасоса виновата сигнализация. Если автомобиль попадает в яму, то после сильного удара срабатывает кнопка «Valet», которая блокирует работу топливного насоса.

Как всем известно, именно энергия запускает любой механический процесс в автомобиле. Реле представляет собой пусковой механизм. Его предназначение заключается в том, чтобы заводился двигатель, когда происходит соединение внутренних контактов, находящихся под воздействием электрического тока.
Если разбирать конкретно реле бензонасоса ВАЗ 2110, обнаруживается определенная специфика его работы. Конечно, очень большое количество водителей совершенно не знают, где именно расположено реле топливного насоса и каковы основные принципы его работы. Из-за этого при поломках часто возникают затруднительные ситуации.

Принцип работы и проверка состояния устройства

Практически все отечественные реле производятся идентичными, так как выполнены по одному и тому же шаблону, разработанному еще при выпуске первых моделей. В основном у реле присутствуют 4-5 выводных моделей. Причем основной характеристикой 4-выводного реле является отсутствие центрального входа. К электричеству устройство подключается с применением специального пластмассового штекера, в середине которого расположены специальные прорези для проводов.

Если же рассматривать именно сердцевину реле, то вы увидите катушку, прикрепленную к сердечнику. Следовательно, можно сделать вывод, что когда по проводу электричество достигает сердечника электрической катушки, он автоматически начинает процесс намагничивания. После того как процесс запустится, к катушке притягивается двигательный контакт. Вследствие этого возникает замыкание электрических контактов и образуется искра, приводящая двигатель в рабочее состояние.

Если автомобиль не просто не заводится, а еще и не издает звуков при повороте ключа зажигания, выполните самостоятельную проверку работоспособности. В первую очередь необходимо уделить внимание тому, как себя ведет предохранитель бензонасоса. В 2110 он располагается с левой стороны от ног переднего пассажира.

Учитывайте, что реле расположено недалеко от предохранителя, поэтому нелишним будет взглянуть сразу же и на него. Для этого поочередно необходимо проверить уровень напряжения во всех выводах. В качестве инструмента лучше всего использовать тестовую лампу, потребляемый ток которой будет составлять не более 0.25 А. В том случае если она не загорается, предохранитель уже является неисправным.

На второй стадии проверки подключите тестовую лампу не к реле, а непосредственно к выводам. Когда вы будете включать зажигание, лампа должна загораться. Если же этого не произошло, именно реле топливного насоса является неисправным. Также неплохим способом проверки будет замена реле на исправное. Если оно работает, значит все в порядке, а если нет, то причина поломки скрывается в другом месте.

Для того чтобы проверить работу бензонасоса, необходимо его снять. Также для выявления неисправностей может понадобиться и полная разборка бензонасоса. Затем нужно подать от аккумулятора приблизительно 12 Вт непосредственно на его контакты.

При проведении проверки необходимо стараться выполнять все действия с максимальной осторожностью, так как остатки бензина могут воспламениться. Если вы убедились, что поломку спровоцировал бензонасос, учитывайте, что, скорее всего, во всем виновата сигнализация, сработавшая от сильного удара и заблокировавшая работу топливного насоса.

Работа инжектора и электробензонасоса

На работу ВАЗ 2110 влияет еще и тот факт, что топливо, заливаемое в автомобиль, не является чистым продуктом, ведь в его составе большое количество самых разнообразных примесей. Если основываться на практических данных, то после того, как автомобиль пройдет 40 000 км, необходимо в обязательном порядке проводить чистку форсунок. На автомобиле ВАЗ 2110 инжектор необходимо менять только в случае, если вы заметили отклонения от нормальной работы автомобиля.

Определить это очень просто, ведь автомобиль может не заводиться, двигатель будет работать с перебоями, а топливо — расходоваться не в соответствии с пройденным километрам. В первую очередь, еще до начала непосредственной работы, необходимо отсоединить провод от клеммы аккумулятора, после чего отключают шланг от регулятора подачи топлива и снимают воздушный фильтр.

Затем колодка с проводами отключается с помощью пластиковой защелки от регулятора, отвечающего за холостой ход автомобиля. Все крепежные части топливной рамы и трубок осторожно откручиваются, и она сдвигается в сторону. Рампа выводится под ресивер таким образом, чтобы не было повреждений каких-либо деталей машины.

Далее все форсунки, которые необходимо заменить или проверить, опускаются в емкость с прозрачными стенками и проверяются на правильность распыления масла. В случае если какая-нибудь из них не функционирует, проводят обязательный ремонт или замену и собирают все детали в обратном порядке.

В автомобилях, использующих для своей работы инжекторный двигатель, устанавливаются электрические бензонасосы. Электробензонасос ВАЗ работает сразу в двух категориях, одна из которых — при низком давлении, а другая — при высоком. Работа электрического бензонасоса 2110 основывается на проталкивании топлива в двигатель за счет оказания большого давления. Причем это является и его основной особенностью, так как в обычных двигателях бензонасосы попросту забирают бензин непосредственно из бензобака.

Компания ВАЗ уже довольно продолжительное время успешно выпускает насосы, подстраиваясь к требованиям современных автомобилей. Учитывайте при установке на свое транспортное средство, что электрическая система позволяет тщательно отслеживать подачу топлива при любой температуре окружающей среды.

Кроме того, помните, что вся работа электрических бензонасосов связана с давлением, и именно поэтому устанавливается он непосредственно в бензобаке. Бензин охлаждает перегревшуюся систему и заглушает мощный звук работающего насоса.

Местоположение реле бензонасоса на ваз 2110

Как известно, энергия является пусковым механизмом любого динамического процесса на земном шаре. Реле с практической точи зрения представляет собой пусковой механизм, работа в котором происходит благодаря смыканию внутренних электрических контактов, в результате чего двигатель автомобиля переходит из статического положения в динамическое.
Если рассмотреть на ваз 2110 реле бензонасоса, тот имеет некоторую специфику функционирования. Многие водители на ваз 2110 где реле бензонасоса находится даже не знают, не говоря уже о принципе его работы.

Принцип работы

Ваз 2110 глохнет щелкает реле бензонасоса

Принцип работы следующий:

  • в реле задействована классическая схема смыкания контактов;
  • сердцевина реле представлена классической катушкой;
  • задействована также ручная подача сигнала смыкания и размыкания.

Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах. Это явление первостепенно объясняется автоматизацией функционирования реле.
В частности, частота смыкания контактов управляет встроенной бортовой системой контроля, плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами.
Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:

  • Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
  • Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.

Примечание.
Несмотря на множественные преимущества реле европейских производителей, с практической точки зрения оно для среднестатистического автомобилиста является малодоступным. В силу узкого технического спектра совместимости и достаточно высокой цены.

Конструкционные особенности реле от национальных производителей

Ваз 2110 как проверить реле бензонасоса

Практически все реле национального автопрома являются идентичными относительно друг друга, так как выпускаются согласному общему принципу, который был разработан ещё в далёких 70-80-ых годах.
Итак, реле состоит, как правило, из 4-5 пяти выводов. Особенность строения 4-х выводного реле заключается в отсутствии центрального вывода.
К сети электрооборудования реле подключается с помощью специализированного штекера из плотной пластмассы. Внутри данный штекер содержит специальные проёмы для проводов, которые в народе именуемы, как «манки».
Внутри самого же реле, расположена катушка, которая прикреплена сердечнику.

Ваз 2110 реле включения бензонасоса

  • Во время подачи напряжения сердечник электрокатушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, таким образом происходит смыкание электрических контактов, в результате чего собственно и формируется искра.
    Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.
  • Внутри реле расположено два подвижных и два неподвижных контакта. Если реле представлено 4-мя контактами, то оно работает исключительно на замыкание, если 5-ю то оно функционирует в двух основных режимах: смыкания и размыкания.
    Современные реле оснащены 5-ю контактами, так как в таком случае, эффективность и надёжность функционирования повышается в разы.

Примечание.
Следует всегда обращать внимание на цифры, которые расположены сзади на внешней поверхности реле, так как они отображает какой контакт с каким внутренним элементом реле соединён. Если подвести провод плюс или минус не к тому контакту, то замыкания реле не избежать.

Самостоятельное устранение неисправностей реле

Ваз 2110 реле электробензонасоса

Основные причины, которые могут привести реле в неисправное состояние:

  • срок эксплуатации превысился значительно;
  • низкокачественный материал катушки реле и его контактов;
  • неправильное соединение электропроводки реле и т.п.

Ваз 21102 реле бензонасоса

Как правило, причин выхода реле — бесчисленное множество, а исход один – автомобиль просто не заводится. Следовательно существует два возможных варианта: поломка реле или бензонасоса(см.Ваз 2110: проблемы бензонасоса и все про это).
Если слышен хоть какой-либо электрический звук во время попытки завести автомобиль, значить реле функционирует исправно, а проблема кроется в бензонасосе.

Ваз 21104 реле бензонасоса

Главной и наиболее распространённой причиной невозможности привести двигатель в активное состояние, является засорение сеточки бензонасоса.
В связи, с чем её необходимо заменить, чтобы ликвидировать данную сложившуюся проблему:

Примечание. Всегда должна быть под рукой фильтрационная сетка для бензонасоса, а желательно чтоб их было несколько, в противном случае, придётся дожидаться длительное время сотрудников автосервиса.

  • Первостепенно, следует отключить аккумулятор, тем самым временно обесточив автомобиль с целью соблюдения мер безопасности.
  • Затем необходимо сбросить давление, для этого сбоку алюминиевой лампы нужно открутить пластмассовый колпачок.
  • Затем, в центре будет расположен штуцер, на который необходимо будет надавить каким-либо твёрдым тупым предметом. После чего из него потечёт жидкость (бензин), таким образом будет сброшено давление внутри бензонасоса.
  • После сбрасывания давления, штуцер необходимо будет закрутить ранее снятым из него колпачком.

Маркировка реле электробензонасоса

Примечание. Непосредственно сам бензонасос, расположен под задним сиденьем автомобиля. Чтобы открыть доступ к нему, нужно снять специальную крышку четырёхугольной формы.

Починка бензонасоса

  • стандартная рожковая автомобильная отвёртка;
  • ключ на 17;
  • обязательно трубочка на 7.

Примечание. Для работы нужна трубочка именно на 7, даже на 8 или 6 уже не подойдёт. В случае, её отсутствия, открыть доступ к бензонасосу, будет невозможно с практической точи зрения.

  • После того, как будет открыт доступ к бензонасосу, необходимо будет снять пластиковую клемму, которая очень легко отсоединяется во время приложения определённого количества усилий.
  • Затем, нужно будет открутить две гайки, каждая из которых расположена на отводящем контуре.
  • Конечный этап подразумевает задействование трубочки на 7, с помощью которой необходимо открутить 8-мь гаек.
  • Когда будут откручены все 8 небольших гаек, нужно будет снять резиновые покрытие со шпилек.

Примечание. При снимании нужно действовать крайне аккуратно, чтобы не повредить поплавок.

  • Затем когда бензонасос окажется снаружи, нужно выполнить замену старой фильтрационной сетки на новую.

Признаки засорения старой фильтрационной сетки, можно заметить невооруженным глазом, так как она в одном случае серая, в другом черная, в зависимости от степени её засорённости. После замены сеток, необходимо бензонасос собрать в обратной последовательности, что в принципе не представляет какой-либо существенной сложности.
Починить бензонасос и тем самым устранить причину отказа автомобиля заводиться не представляет сложности, как с теоретической точки зрения, так и непосредственно с практической. Главное все полученные сведения о проведении данной технической манипуляции закрепить визуально с помощью видео и фото материалов.
Инструкция позволит своими руками ликвидировать наиболее частую причину неисправности автомобиля.Поскольку замена фильтра в бензонасосе не представляет какой-либо сложности, то цена данной технической процедуры чисто условна, так как её проведение соответствует стоимости фильтрационной сетки.
Фактически наблюдается редкий случай, цена починки автомобиля практически равна нулю. В процессе самостоятельных работ новичок-автомобилист узнает, где находится реле бензонасоса и что делать, если оно не щелкает.

Amazon.com: Holley — 12-753 Комплект реле топливного насоса: автомобильный


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Марка Холли
Контакт Текущий рейтинг 30 ампер
Максимальный ток переключения 30 ампер

  • Убедитесь, что это подходит введя номер вашей модели.
  • Используйте с любым электрическим топливным насосом до тех пор, пока нагрузка не превышает 30 ампер.
  • Реле на 30 А в комплекте с релейным разъемом, соединенным проводами, чтобы уменьшить количество стыков
  • Изолированные обжимные соединители для любых необходимых стыков
  • Подробные инструкции для легкой установки
› См. Дополнительные сведения о продукте Установить комплект реле топливного насоса

»NAPA Know How Blog

Обновление топливной системы вашего автомобиля часто является необходимым шагом при увеличении мощности.Обычно это делается с помощью топливного насоса большего размера, топливных магистралей и лучшей фильтрации, чем у заводских компонентов. Если вы добавляете впрыск топлива в автомобиль с карбюратором или вам нужен больший поток, чем позволяет механический насос, вам понадобится электрический топливный насос. Большинство систем впрыска топлива подают сигнал для включения насоса, но это не подходит для фактического включения насоса, скорее это триггер для релейной системы. Если вы добавляете электрический насос к карбюратору, у вас вообще не будет источника энергии.Решением этих проблем является комплект реле топливного насоса.

Хотя вы можете подключить реле и подключить все это самостоятельно, большинство любителей уклоняются от проводки, и не зря — это сложно, и одна ошибка может сжечь вашу машину дотла. Решением является комплект реле от P безболезненно. Набор, который мы использовали, включает реле, проводку и автоматический выключатель с автоматическим сбросом для обеспечения безопасности. В комплекте есть много проводов, чтобы найти реле в задней части автомобиля и подключить его к аккумуляторной батарее, установленной спереди в большинстве автомобилей.Этот товар можно заказать в местном магазине NAPA AUTO PARTS.

В комплект реле безболезненной работы входит все необходимое для большинства установок.

Ключевые компоненты

Источник питания — Чтобы насос работал, вам нужно 12 вольт искрового напряжения. Это напрямую связано с аккумулятором. Избегайте любых других источников, за исключением поста вспомогательной аккумуляторной батареи. Вы не хотите добавлять ток в существующую цепь, так как это может привести к ее перегрузке. Источник необходимо закрепить как можно ближе к батарее, в пределах 18 дюймов.Это необходимо для сведения к минимуму возможности возгорания в случае отключения электроэнергии.

Это автоматический выключатель. Вместо предохранителя эта система автоматически сбрасывается, когда неисправность исчезает, поэтому перегоревший предохранитель не оставит вас на обочине дороги.

Триггер — для активации реле требуется триггер на 12 В. Чаще всего это положительный триггер, но также можно использовать и отрицательный триггер. Есть три общих источника триггера; ЭБУ, выключатель зажигания или ручной выключатель. Если вы используете систему впрыска топлива, то вам нужно использовать сигнал топливного насоса в качестве триггера для реле.Для карбюраторных двигателей вы можете подключить реле к переключаемому источнику зажигания (должно быть питание как в пусковом, так и в рабочем положениях ключа), или вы можете просто подключить ручной переключатель. Это дает вам немного дополнительной безопасности, поскольку скрытый переключатель значительно затрудняет угон автомобиля.

Большой красный провод — это питание от батареи, большой желтый провод — выход мощности. Черный провод — это заземление триггера, а маленький желтый провод — плюс триггера.

Выход — Выход — это мощность, которая подается на сам насос.

Земля. Хотя многие люди считают землю само собой разумеющейся, хорошее заземление имеет решающее значение для правильной работы. Электричество перетекает с отрицательного на положительный, а не наоборот. Для заземления должен использоваться провод той же емкости, что и для подачи, и это должно быть хорошее соединение. Самая легкая часть грунта заключается в том, что само шасси обычно является хорошим грунтом. Убедитесь, что у вашего автомобиля есть хороший провод заземления или ремешок от аккумулятора к двигателю, шасси и к самому кузову. Современные автомобили в основном склеиваются вместе, поэтому добавление этих заземляющих ремней в значительной степени устраняет проблемы с контурами заземления.Насос и реле могут иметь одну и ту же точку заземления.

Реле смонтировали в багажнике, заземление было подключено в точке крепления.

Установка

Реле в комплекте безболезненно всепогодное, то есть его можно установить в любом положении и вне автомобиля. В нашей установке мы расположили реле в багажнике для облегчения доступа. Мы просверлили небольшое отверстие (и использовали втулку для защиты), чтобы пропустить провод питания к самому насосу.Топливный насос на этом автомобиле является насосом, устанавливаемым на вторичном рынке. Для облегчения обслуживания мы соединили провода питания и заземления насоса с помощью лопаток-разъединителей. Это позволяет снимать топливный бак, не разрезая провода и не сражаясь с гайками клемм на самом насосе.

Провод питания идет прямо к насосу, а насос заземлен на шасси. Заземление реле было подключено к винту, которым само реле крепилось к корпусу внутри багажника. Мы сняли краску с точки заземления на шасси и в багажнике, чтобы убедиться, что земля в хорошем состоянии.

Мы отключили подачу питания к насосу с помощью быстроразъемного соединения. Это позволяет легко снимать для обслуживания, не рискуя резьбой на насосе.

Сигнал и питание были пропущены через салон автомобиля и подключены под капотом. У этой машины карбюраторный двигатель, поэтому мы подключили питание и питание зажигания к реле стартера под капотом. Реле стартера имеет клемму аккумулятора, которая подключается прямо к аккумулятору, так что это хороший источник. Точка переключения зажигания имеет 12 вольт, когда ключ находится в положении работы и запуска, поэтому насос будет включаться при запуске двигателя, это вам нужно.

Провода проходили через люверс в полу багажника.

Пусковой провод был подсоединен к клемме зажигания соленоида стартера.

Чтобы упростить задачу, мы также подключили питание к клемме аккумулятора на соленоиде стартера.

Установка всего комплекта реле топливного насоса занимает около 2-3 часов, в зависимости от того, сколько салона вам нужно снять. Если вы прокладываете провода под автомобилем, необходимо проявлять особую осторожность, чтобы не повредить провода. Жара и дорожный мусор могут стать действительно плохим днем, когда дело доходит до проводки, поэтому будьте осторожны, чтобы закрепить оборванные провода и защитить их от тепла и мусора.

Ознакомьтесь со всеми продуктами для электрических систем, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации об установке комплекта реле топливного насоса поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Что такое реле топливного насоса? (с изображением)

Реле топливного насоса — это электрическое устройство, очень похожее на автомобильный предохранитель.Он направляет ток к электрическому топливному насосу и гарантирует, что деталь получает достаточно энергии для правильной работы, но не слишком большой, чтобы повредить ее. Топливным насосам для работы требуется большая мощность, и это могло бы вызвать перегрев системы электропроводки и насоса, если бы не реле.

В большинстве автомобилей реле топливного насоса находится под капотом автомобиля и прикреплено к брандмауэру.Это небольшая черная пластиковая коробка, в нижнюю часть которой вставлен жгут проводов. Реле служит для контроля мощности, поступающей на топливный насос, активирует его при включении зажигания и выключает насос при выключении автомобиля. Можно услышать гудение топливного насоса, когда ключ зажигания впервые повернут в положение включения. Это обеспечивает топливом для запуска транспортного средства, и как только автомобиль запускается, компьютер транспортного средства отправляет сигнал, и реле топливного насоса выключается.Топливный насос транспортного средства теперь будет питаться от другого источника, обычно в блоке передачи давления масла.

Чтобы проверить реле в случае, если автомобиль не заводится, водители могут повернуть ключ в положение включения и прислушаться к гудению или гудению, исходящему из топливного бака автомобиля.Если заметного звука нет, проблема может быть в топливном насосе или реле. Проверить реле намного проще, чем менять бензонасос.

В большинстве автомобилей в одном месте будет два или более реле.Большинство из них одинаковы, и в руководстве по эксплуатации транспортного средства содержится информация о том, где они находятся. Драйвер может отключить реле, чтобы проверить, не вызывает ли оно проблему. Если рядом есть еще одно реле, он может отключить его и воткнуть в него жгут проводов бензонасоса. Затем он должен повернуть ключ автомобиля в положение включения и снова прислушаться к звуку работающего насоса.

Если помпа работает, пора покупать новое реле в магазине автозапчастей.Если насос по-прежнему не работает, водителю необходимо проверить топливный насос. Для этого потребуется снять топливный бак. При работе с топливом следует соблюдать осторожность и следить за тем, чтобы рабочая зона содержалась в чистоте, чтобы предотвратить несчастные случаи.

Признаки неисправности или неисправности реле топливного насоса

Реле топливного насоса — это электронный компонент, который имеется практически во всех автомобилях, оснащенных двигателем внутреннего сгорания.Он часто находится в блоке предохранителей, расположенном в моторном отсеке, и функционирует как первичный электронный переключатель, который управляет питанием топливного насоса. Реле топливного насоса обычно управляется модулем зажигания или управления трансмиссией и при включении подает ток на топливный насос, чтобы он мог работать. Поскольку реле топливного насоса управляет питанием топливного насоса, любые его неисправности могут вызвать проблемы с топливным насосом, что может вызвать проблемы с управляемостью автомобиля. Обычно неисправное или неисправное реле топливного насоса вызывает несколько симптомов, которые могут предупредить водителя о проблемах.

1. Глохнет двигатель

Один из первых симптомов неисправности реле топливного насоса — двигатель, который внезапно глохнет. Если реле топливного насоса неисправно во время работы автомобиля, оно отключит питание топливного насоса, что приведет к остановке двигателя. Неисправное реле может позволить перезапустить автомобиль через некоторое время, а полностью вышедшее из строя реле — нет.

2. Двигатель не запускается

Еще один признак неисправности реле топливного насоса — двигатель, который не запускается.При выходе из строя реле топливного насоса топливный насос останется без питания. Двигатель может по-прежнему проворачиваться при повороте ключа, однако он не сможет запуститься из-за нехватки топлива. Этот симптом также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

3. Нет шума от топливного насоса

Еще один симптом, который может указывать на проблему с реле топливного насоса, — это отсутствие шума от топливного насоса при включении ключа. Большинство топливных насосов издают негромкий гул или вой, который можно услышать изнутри автомобиля, если его внимательно прислушивать, или снаружи автомобиля, рядом с топливным баком.Если реле топливного насоса выйдет из строя, оно отключит питание топливного насоса, что приведет к его неработоспособности и, следовательно, бесшумности при включенном зажигании.

Хотя реле топливного насоса является очень простым компонентом, оно играет очень важную роль в правильной эксплуатации автомобиля. Если на вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов или вы подозреваете, что неисправно реле топливного насоса, обратитесь к профессиональному технику для проверки автомобиля на предмет необходимости замены компонента.

Ищете считыватель кода OBD2 для диагностики контрольной лампы двигателя?

Посмотрите десятки отличных сканеров OBD2 здесь

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Тестирование реле топливного насоса | Technical Focus

В нашей первой статье Technical Focus 2016 года рассматриваются проблемы с реле топливного насоса после того, как мы начали с тематического исследования автомобиля, который продемонстрировал такие проблемы…

Дэмиен Коулман

Opel Corsa 2004 года выпуска с двигателем Z10XE не запустился, и при испытании на топливной рампе с помощью манометра не было давления топлива.

Диагностический сканер был подключен к разъему передачи данных автомобиля, и из модуля управления двигателем были получены следующие коды:

    P0201 Цепь форсунки / обрыв — Цилиндр 1
  • P0202 — Обрыв цепи форсунки — Цилиндр 2
  • P0203 — Цепь форсунки / обрыв — Цилиндр 3
  • P0230 — Первичный контур топливного насоса

Часть электрической схемы автомобиля можно увидеть ниже:

На этом изображении показана схема реле топливного насоса.Используя данные, полученные из диагностических кодов неисправностей, первой контрольной точкой было измерение напряжения на топливных форсунках, когда двигатель был «прокручен». На стороне питания топливных форсунок не было напряжения.

Код неисправности P0230 указывает на неисправность первичной части реле, поэтому для измерения напряжения питания на контакте 86 использовался вольтметр.

Когда двигатель «проворачивается», я обнаружил системное напряжение на этом выводе, поэтому я провел тест напряжения на выводе 85 в тех же условиях.

Первоначально контакт 85 был полностью заземлен, но модуль управления двигателем разомкнул цепь заземления через пару секунд.

Контроллер ЭСУД контролирует ток, протекающий через первичную цепь, и в случае неисправности не подключает обмотку к земле.

Последним испытанием было снятие реле и измерение сопротивления обмотки (контакты 86 и 85). Хорошая обмотка реле будет иметь сопротивление от 60 до 80 Ом (Ом), но реле на этом автомобиле имело сопротивление 340 Ом.Это указывало на высокое сопротивление обмотки.

Реле было заменено, и при включении зажигания на проводах питания форсунок присутствовало системное напряжение, а топливный насос заливал топливную систему.

Коды неисправностей были сброшены с помощью диагностического прибора, и автомобиль во время дорожных испытаний работал должным образом.

*****

Электрический топливный насос на автомобиле с двигателем с искровым зажиганием управляется реле топливного насоса.Модуль управления двигателем (ЕСМ) активирует реле при правильных рабочих условиях.

В целях безопасности реле топливного насоса активируется только тогда, когда контроллер ЭСУД получает сигнал частоты вращения коленчатого вала двигателя.

Это снижает риск утечки топлива, если транспортное средство попадает в аварию и топливопровод поврежден. Если двигатель отключается, топливный насос отключается.

Однако ECM может активировать реле для прокачки топливной системы, чтобы ускорить запуск двигателя.Реле срабатывает на 3-5 секунд при включении зажигания или открытии двери водителя.

Реле, используемое для управления топливным насосом, обычно представляет собой простое четырехконтактное реле с нормально разомкнутыми контактами. Это означает, что контакты реле разомкнуты, когда нет тока через обмотку.

Реле — это электромеханический переключатель, который использует магнитные свойства обмотки при прохождении через нее электрического тока.

Это электромагнит, и ток, протекающий через обмотку, создает магнитное поле, которое присутствует только тогда, когда цепь электрически замкнута.

Контроллер ЭСУД обеспечивает цепь заземления обмотки для замыкания цепи. Из-за физической природы обмотки создается сравнительно сильное магнитное поле для относительно небольшого протекания тока. Контакты реле обычно нумеруются для идентификации.

Функция Назначение клемм (DIN Spec)
Постоянная поставка 30
Выход на электрическую нагрузку 87
Зажигание при питании обмотки 86
Нижняя сторона обмотки 85

  1. Зажимной диод
  2. Обмотка реле (катушка)
  3. Контакты реле

В некоторых реле может использоваться диод (A) для быстрого уменьшения магнитного поля в обмотке, когда реле деактивировано.Это снижает остаточный магнетизм внутри обмотки и позволяет контактам реле размыкаться, а цепь к электрической нагрузке прерывается.

Реле можно проверить в автомобиле с помощью диагностического прибора. Может быть проведен тест исполнительного механизма, и с помощью вольтметра можно проверить правильность работы цепи. Тест исполнительного механизма дает команду ECM заземлить обмотку реле.

Ток будет течь через обмотку, и возникающее магнитное поле будет притягивать контакты реле, замыкая переключатель.

Теперь ток может течь через контакты реле и к электрической нагрузке.

Сторона обмотки реле часто называется первичной цепью, а сторона контактов реле — вторичной цепью.

Дата публикации: 14 января 2016

Реле электрического топливного насоса (реле безопасности), 321-906-059C- Aircooled.Net VW Parts

Наш интернет-магазин снова откроется в СРЕДУ, 12 АВГУСТА, и вы получите несколько интересных обновлений и улучшений для ваших покупок запчастей.

Если у вас уже есть заказ, не паникуйте!

Мы по-прежнему обрабатываем и отправляем заказы с нашего склада в обычном режиме, даже если наш сайт отключен.

Мы искренне ценим ваше терпение при выполнении этих обновлений сайта.

Все ПРЕДЫДУЩИЕ ЗАПРОСЫ ЗАКАЗА ОБРАБАТЫВАЮТСЯ и ДОСТАВЛЯЮТСЯ по мере того, как запрошенные позиции становятся доступными.

Вы можете скопировать и вставить, чтобы сохранить товары в вашей корзине (включая ссылки на списки товаров), чтобы сохранить их, на случай, если ваш браузер этого не сделает.Мы надеемся, что вы вернетесь, когда наша онлайн-касса возобновит прием новых заказов.

В наши дни заказы на многие востребованные запчасти не принимаются. Сбои в цепочке поставок не позволяют нашей компании надежно пополнять запасы товаров. Мы делаем все, что в наших силах, чтобы оправиться от изменений в нашей отрасли и их влияния на наш бизнес, но в настоящее время многие поставки задерживаются, а время ответа на электронные письма медленное (у нас очень мало сотрудников).

Пожалуйста, НЕ пишите по электронной почте, чтобы узнать о состоянии запасов.Вместо этого, чтобы получить статус запаса, разместите запрос на заказ, и товары будут отправлены, если они есть на складе, ИЛИ мы опубликуем подробный статус запасов для отложенных товаров, как правило, в течение 2-3 рабочих дней.

При размещении запроса на заказ вы добавляете вас в список ожидания для резервирования товаров, которых нет в наличии. Мы усердно работаем, чтобы найти и выполнить отсроченные товары, насколько это возможно — просроченные заказы с ненадежным ETA пополнения запаса ОЧЕНЬ разочаровывают и для нас. Вы можете быть уверены, что даже если мы не сможем ответить на ваше письмо, мы работаем над этим и свяжемся с вами, когда у нас появятся обновленные новости.И, конечно же, вы также можете в любое время отправить электронное письмо, чтобы отменить отправленные / неоплаченные товары, если они не являются специальным заказом или изготовлены / обработаны на заказ.

Продолжайте, только если вы готовы стать ПАЦИЕНТОМ. Запрошенные вами товары могут быть значительно задержаны из-за сроков выполнения заказов на уровне поставщика, и нам обычно не предоставляют достоверную информацию о времени прибытия.

Спасибо за вашу постоянную поддержку и понимание.

Принять и продолжить Схема электрических соединений топливного насоса

Подключить электрический топливный насос довольно просто, и принятие некоторых дополнительных мер предосторожности может сделать его намного безопаснее, чем просто

.

, подключив его к ручному переключателю или цепи зажигания.

Сделать это правильно на гоночном автомобиле обязательно, особенно когда некоторые из этих топливных насосов могут опорожнить бассейн в

.

несколько секунд (очевидно, шучу, но идею вы поняли)

Что это влечет за собой? Сначала несколько хороших практик, один из них — это правильная проводка, предохранители и использование правильных цепей безопасности, чтобы сохранить

Вы и ваша машина в безопасности. В этом проекте будут показаны 2 основные схемы подключения электрических топливных насосов. Один без предупреждения

светлый с.Некоторые детали, например, инерционный выключатель, необязательны, но настоятельно рекомендуются.

Вы можете спросить, а как насчет универсального переключателя, который предлагает Холли? Судя по всему, они не используют реле с

это как переключатель, кажется, способен напрямую управлять топливным насосом, но неясно, какой ток он может выдержать

надежно. Другая потенциальная проблема заключается в том, что вам нужно будет проложить более толстые провода от батареи (которая может быть сзади) к

.

выключатель, а затем обратно к насосу.Последняя пара битов об этой настройке, которая вызывает у меня ошибку, заключается в том, что они не предназначены для

инерционный выключатель, подождите, ах да, он дорогой и большой.

Я выбрал конструкции, представленные ниже, но когда дело доходит до безопасности, не позволяйте мне говорить вам, что делать, но на самом деле вы должны

исследуйте это и делайте свой собственный выбор.

Необходимые расходные материалы

Реле давления масла, (многие типы доступны ниже) —

2 Терминал Базовый нормально открытый

3 Клемма нормально открытый и нормально закрытый

2 переходника клеммной колодки (труднее найти)

Номер детали 1053 Пигтейл для ремня безопасности

AIRTEX / WELLS 1P1685

Адаптер жгута 3 клемм (должен работать с 2 клеммами)

Инерционный выключатель Доступен во многих стилях, некоторые примеры —

2 диода 1N4007 или 1N5408 (ассортимент) 1N4005-1N4007 все будут работать нормально Боковой габаритный фонарь или другой индикатор при построении версии DELUXE.Вот несколько примеров.

Множество фоток внизу и, наконец, электрические схемы!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
