автоматика и схема терморегулятора, управление

Система отопления дома может быть с принудительной и самотечной циркуляцией теплоносителя. Гравитационные сети – это энергонезависимые магистрали без установки насосного оборудования. Вода течет по трубопроводам и радиаторам с возвратом в котел своим ходом – практично для домов площадью до 50 м2. Принудительную циркуляцию обеспечивает нагнетатель, которому нужна система управления. Рассмотрим, что такое автоматика для циркуляционного насоса отопления, где применяется и из чего состоит.

Схема и принцип работы циркуляционных насосов для отопления

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Конструктивно агрегат представляет собой комплекс основных узлов и дополнительных элементов.

Схема нагнетателя включает:

Корпус. Нужен для защиты прибора от внешних воздействий.
Коробка с клеммами. Сюда подключают электрические узлы, приборы регулировки.

Электродвигатель. Запускает оборудование в работу.
Крыльчатка. Деталь обеспечивает транспортировку жидкости по трубопроводу в заданном режиме скорости.
Камера перекачки. Отсек оснащен патрубками напора, подачи для подключения к контурам сети отопления.

Принцип работы нагнетателя простой:

через впускной патрубок вода поступает в камеру перекачки;
теплоноситель подхватывается лопастями рабочего колеса, которые начинают функционировать при включении двигателя;
повышение давления приводит в движение теплоноситель, вода проходит через патрубок выпуска и попадает в магистраль теплосистемы.

Никаких сложностей схема для насоса для отопления не имеет, прибор работает по принципу всех нагнетателей. Особенность заключена в правильном выборе устройства в зависимости от типа теплосети, конструктивных характеристик магистрали, котла и приборов отопления.

Автоматический блок управления для циркуляционного насоса

Управление циркуляционным насосом организовано посредством терморегулятора, реле, блока бесперебойного питания. Комплекс нужен для регулировки нагрева теплоносителя, поддержания работы оборудования.

На заметку! Термостат показано ставить в квартирах на радиаторы отопления. Устройство используют для регулировки перемещения теплоносителя по батарее. Некоторые системы в квартирах поддерживают этот вариант как единственно возможный.

Термостаты

Рекомендуем к прочтению:

Агрегаты сочетают функции термоэлемента и вентиля, нужны для корректировки температуры нагрева воды.

Термостат для циркуляционного насоса отопления работает так:

Считывает информацию с датчика температуры. Сравнивает показатели с настройками. Для выставления режима настроек предназначено побочное меню с различием температуры запуска насоса и гистерезиса. Гистерезис – временной интервал запаздывания температуры при включении и отключении нагревателя.
При запуске оборудования гистерезис автоматически прибавляется к показателю нагрева воды при включении нагнетателя. При выключении насоса гистерезис вычитается из общего показателя.

По умолчанию размер гистерезиса принимают в 1/10 от температуры нагрева теплоносителя. Таким образом, при режиме прогрева воды в +50 С гистерезис составляет всего 5 градусов. Чтобы блок автоматического управления начал работать, вода должна прогреться до +55 С. Для выключения блока должна охладиться до показателя +45 С. Агрегаты с гистерезисом более удобны в работе. Оборудование поддерживает разбег температуры в 5 градусов, потому защищено от постоянного включения/выключения.

Термостат следует выбирать с гистерезисом прошивки минимум +/- 1 градус, максимум +/- 10 градусов. Ставят термостат рядом с котлом. При условии настройки с учетом внешней температуры в комнате, регулировка котла должна быть с возможностью изменения показателя носителя.

Блок бесперебойного питания

Блок управления циркуляционным насосом отопления – энергозависимое оборудование, без электричества работать не будет. Исключить возможность простоя позволит ИБП (бесперебойник) или генератор. Допустимо обойтись без прибора обеспечения питания, пуская сеть в самотечном режиме. Но тут есть риск ошибки выкладки трубопроводов, что приведет к выходу сети из строя.

Контуры самотечной сети отопления по технике выкладки идут с наклоном в сторону трубы обратной циркуляции. Наклон рекомендуют поддерживать в пределах до 3 см на каждый метр трубопровода. Это требует точных расчетов схемы и увеличивает зону выкладки сети.

Магистраль обратной циркуляции монтируют с уклоном в сторону нагревателя, также с учетом наклона. Если уровень снижения мал, есть риск застоя теплоносителя, образования воздушной пробки. К тому же нагреватель следует устанавливать в самой нижней точке схемы, что при отсутствии подвала вызывает сложности.

Рекомендуем к прочтению:

Избежать всех проблем поможет циркуляционный насос, чтобы обеспечить его питанием, в сеть встраивают ИБП или генератор. Выбор зависит от пользователя, однако генератор при работе сильно шумит, бесперебойник функционирует максимально тихо.

Важно! Выбор ИБП или генератора зависит от требований хозяина и временного промежутка отключения централизованного питания. Информация о емкости накопителя указана в техпаспорте прибора. Расчет делают на базе показателей мощности насоса.

Реле включения и выключения

Это модуль для запуска оборудования в работу и отключения агрегата. Реле включения насоса отопления – важный узел, отвечающий за поддержание работоспособности всего блока.

Задача агрегата проста:

снижение уровня давления в сети – сигнал для запуска устройства в работу, реле включает оборудование;
превышение установленной нормы давления – сигнал для остановки оборудования.

Таким образом, при прекращении разбора теплоносителя, повышении давления в сети, таймер для насоса отопления срабатывает на отключение. Возобновление разбора горячей воды приводит к снижению показателя давления, запускает устройство в работу. Устанавливать или нет терморегулятор, ИБП, дело хозяина.

Качественный насос циркуляционный с датчиком температуры обладает рядом преимуществ:

снижает расход топлива;
обеспечивает поддержание комфортной температуры в помещениях;
дает возможность быстрой коррекции режима работы.

Специалисты рекомендуют выбирать устройства в соответствии с указаниями производителей. Изготовители оборудования без автоматического блока управления прописывают в техническом паспорте параметры блока, подходящего для монтажа на устройствах.

Чтобы упростить регулировку поступления воды в батарее, рекомендовано оснастить терморегуляторами все батареи в доме. При их выборе надо учитывать градации настройки – чем меньше деления, тем точнее режим. Практичнее брать устройства с градацией шкалы до 5 градусов.

Salus AT10 терморегулятор накладной на трубу

Термостат с поверхностным монтажом на трубу или емкость (резервуар) с видимой внешней шкалой.
Преимущества Salus AT10:
Удобное закрепление на трубе с помощью эластичной стягивающей ленты.
Простой в эксплуатации
Большая, хорошо видимая ручная круговая шкала, диапазон устанавливаемой температуры: 30°С – 90°С. Чтобы повернуть круговую шкалу, ее нужно вытянуть на 5 мм из корпуса, для расцепления ее от находящегося внутри механизма. Теперь можно повернуть круговую шкалу на нужную вам температуру, сопоставив с меткой на корпусе.
Чтобы заблокировать настройки выбранной температуры, нужно прижать круговую шкалу к корпусу до сцепления.
Механическая блокировка регулятора на установленной температуре
Большие клеммы для удобного подключения проводов к источнику электропитания

Особенности монтажа Salus AT10

Прислоните термостат к поверхности трубопровода системы отопления и закрепите его входящей в комплект стягивающей ленточной пружиной так, чтобы термостат вплотную прилегал к трубе. В месте установки датчика не должно быть теплоизоляции. Лишнюю стягивающую ленту можно обрезать.
Подключение электропитания:
Откройте термостат, сняв круговую цифровую шкалу и ослабив большой пластиковый болт, находящийся под ней. Сняв крышку, вы получите доступ к клеммам подключения проводов. Фазу 220В следует подключить к общей клемме «С», а для выхода фазы на нагрузку использовать либо клемму «1», либо клемму «2» в зависимости от логики управления:
— Клеммы «С» и «1» = ВКЛЮЧАТЕЛЬ
Термостат Салус AT10 включает нагрузку при превышении заданной температуры, и, соответственно, выключает нагрузку при снижении температуры жидкости ниже заданной на термостате температуры.
Примечание: При установке накладного термостата на подаче (на выходе) отопительного котла, и подключении циркуляционного насоса с термостатом как ВКЛЮЧАТЕЛЕМ, насос будет включен только при нагреве воды выше заданной температуры, например +35˚C и выключен при температуре ниже заданной. Таким образом, в системе будет циркулировать только нагретая вода, а остывшая – нет.
— Клеммы «С» и «2» = ВЫКЮЧАТЕЛЬ
Термостат выключает нагрузку при превышении заданной температуры.

Функции терморегулятора Salus AT10:
• Предназначен в основном для включения циркуляционных насосов, но может также управлять котлом или запуском клапанов
• Очень легкая установка на поверхности трубы
• Имеет две опции подключения: включение при превышении актуальной температуры относительно заданной или включение при понижении температуры относительно заданной.

Использование терморегулятора для насоса системы отопления

Наличие управляющего элемента – обязательное требование для полной функциональности любой системы. Терморегулятор как раз и играет роль такого элемента в системах отопления. В настоящее время выпускается в виде электронного либо механического устройства. Каждый из этих вариантов стоит рассмотреть подробнее.

Механические модели

Клапан и термическая головка – главные элементы, без которых невозможно представить практически ни один терморегулятор. При этом последняя выполняет функцию чувствительного элемента. Этим деталям не нужна энергия извне для того, чтобы правильно работать.

В свою очередь, несколько составных частей есть и у термической головки. Это регулятор и привод, жидкостный элемент, иногда встречаются упругие или газовые детали как альтернатива ему.

Внутреннее устройство

Выбирая регулятор температуры, необходимо учитывать все факторы, которые в будущем могут сказаться на работе устройства. Главные его части следующие:

шкала с настройкой;
фиксирующее заданную температуру, кольцо;
механизм компенсационного действия;
накидная гайка;
шток;
золотник;

разъемное соединение;
чувствительный элемент;
термостатический элемент;
термостатический клапан.

Принцип работы

Объем теплоносителя изменяется, когда меняется температура в обогреваемом помещении.

Сильфон тоже меняет свой объем. Именно из-за этого начинается перемещение регулирующего золотника. Его движение пропорционально связано с тем, как происходит изменение температурного режима.

Терморегулятор имеет специальный шток клапана, который перемещается из-за чувствительного элемента, реагирующего на окружающую среду.

О монтаже и его особенностях

На подающей части трубопровода регулятора устанавливается клапан терморегулирующего типа. Важно сохранить горизонтальное положение для головки устройства отопления. Недопустимо воздействие прямого солнечного света, тепла в больших количествах.

Радиаторы не могут нормально выполнять свои функции, если они закрыты занавесками или заставлены мебелью. В такой ситуации возникает зона с почти полным отсутствием чувствительности. Это означает, что нет никакого соприкосновения с окружающей средой.

В противном случае

Если по-другому систему отопления установить невозможно, придется использовать датчики дистанционного регулирования, у которых есть чувствительный накладной элемент. Для встраивания в ниши предназначены и так называемые минирегуляторы отопления.

Специалисты рекомендуют осуществлять установку специального запорного вентиля на обратке радиатора отопления. Тогда не придется отключать всю систему отопления от стояка, если понадобится произвести чистку батареи, демонтаж.

Терморегулятор насоса необходимо полностью открывать, когда отопительный сезон заканчивается. После этого на седле клапана не будет образовываться лишний осадок, само устройство просто поворачивается против часовой стрелки.

Есть несколько тепловых режимов, с которыми могут работать разные виды приборов для насоса.

лето — 28 °C;
ванная комната — 24 °C;
гостиная — 20 °C;
спальня — 16 °C;
внутренний коридор — 11 °C;
защита от заморозков — 7 °C.

Нужно обязательно настроить терморегулятор для насоса, прежде чем начинать активную эксплуатацию. На этом этапе создается дополнительное гидравлическое сопротивление. Нужно плавно регулировать дроссельный механизм, чтобы добиться необходимого результата работы насоса.

Обратный и впускной клапан батареи одинаково хорошо помогают справляться с этой же задачей.

Модели электронного типа

Их еще коротко обозначают как ЭТ. Это устройства автоматического типа, которые помогают поддерживать заданный температурный режим. При необходимости они могут использоваться с любым типом насоса.

Электронный терморегулятор может в автоматическом режиме управлять исполнительными механизмами системы вроде клапанов и насосов, смесителей, котлов.

Как все работает?

Обязательным становится наличие выносного или встроенного термодатчика в конструкции. Он устанавливается в месте, свободном от прямого воздействия других отопительных приборов. С помощью этой детали производится регулировка устройства.

Термодатчик дает ЭТ информацию о том, какая температура сохраняется в окружающей среде. В настоящее время выпускаются цифровые и аналоговые варианты ЭТ.

Первые обладают большей функциональностью, за счет чего и получили широкое распространение.

В свою очередь, модели цифрового типа делятся на две разновидности:

с открытой;
или закрытой логикой.

Закрытая логика

Закрытая логика прибора для циркуляционного насоса означает, что имеется жесткая внутренняя структура. Алгоритм работы остается постоянным во времени, не меняется в зависимости от состояния окружающей среды.

Для циркуляционного насосного оборудования это вполне возможно. Есть только небольшой ряд программируемых параметров, которые поддаются изменениям.

Открытая логика

Есть и свободно программируемые типы приборов с открытой логикой. Они тоже часто встречаются в насосных изделиях циркуляционного типа. Такие устройства можно легко настроить под любые условия окружающего пространства и температурные режимы.

Но управлять ими довольно сложно, требуется специальная квалификация. Потому они и не получили широкого распространения, в приборах циркуляционного вида закрытая логика встречается чаще всего.

Не стоит экономить на приобретении терморегулятора для отопительной системы, ведь это изделие в разы повышает продуктивность и эффективность.

Небольшое заключение

Отечественный рынок предлагает множество устройств, способных похвастаться оптимальным соотношением между ценой и качеством.

Для любой системы можно выбрать даже самые дешевые варианты и быть уверенными, что они прослужат многие годы. И все затраты окупятся довольно быстро. Но нужного результата можно добиться только в том случае, если выбрать прибор, наиболее подходящий по условиям эксплуатации.

автоматика и схема терморегулятора, управление

<index>

Автоматика для циркуляционного насоса отопления

Источник бесперебойного питания

Бесперебойное питание для насоса отопления – конечно, важный момент. Однако не стоит спешить с выбором отопительной системы, пока не будут изучены все их преимущества и недостатки. Если ваш выбор остановился на системе отопления с естественной циркуляцией теплоносителя, то необходимо учесть, что у нее тоже есть некоторые минусы. Самый главный недостаток состоит в том, что если будет отсутствовать автоматика или насос, то система может выйти из строя или, по крайней мере, не будет обладать должной эффективностью. Также отсутствие данных компонентов негативно скажется на объеме потребляемого топлива, а значит, такая система принесет вам немалые финансовые потери.

Установка ИБП для насоса отопления будет отличным решением для предотвращения подобных проблем.

Установив ИБП для циркуляционного насоса отопления, можно не волноваться, если вдруг отключится электричество, так как такое оборудование оснащено автоматикой. Такое оборудование имеет аккумулятор для насоса отопления, который обеспечит бесперебойную работу насосов и других энергозависимых компонентов системы отопления, если вдруг отключится электричество.

Рекомендуем к прочтению:Поиск по сайту otoplenie-doma.org

ИБП для циркуляционного насоса отопления

Есть еще один способ, который создаст все условия для того чтобы компоненты отопительной системы не теряли свою работоспособность. Речь идет о дизельном или бензиновом генераторе. Данный способ более надежный, но в то же время, более дорогостоящий. Тем не менее, даже у генераторов есть свои недостатки: некоторые подобные устройства могут давать на вывод кратковременные броски напряжения. Это может спровоцировать неисправность некоторых автоматических компонентов котла или отопительной системы.

Комплектующие для циркуляционных насосов

Кроме ИПБ для насоса отопления, отметим также другие комплектующие. А именно — реле давления, это своего рода таймер для насоса отопления.

Реле давления

Такой компонент необходим для того чтобы насос в отопительной системе работал автоматическим образом. Реле будет включать насос, если в отопительной системе давление упадет ниже установленной отметки, а если давление достигнет самой верхней отметки, то реле автоматическим образом отключит насос. Так, реле осуществляет управление насосом отопления. Принцип работы такого компонента состоит в следующем. После того, как потребитель перестанет разбирать воду, давление в системе поднимется в один момент до верхней отметки. В этот момент благодаря такому реле насос отключится на время.

Рекомендуем к прочтению:Ремонт циркуляционного насоса для отопления

Если потребитель включит подачу воды, то она начнет поступать под давлением, тем самым, уровень давления в системе начнет понижаться. Он будет понижаться до тех пор, пока не достигнет до самой нижней отметки. В этот момент реле давления включит циркуляционный насос.

Управление циркуляционным насосом отопления также производит терморегулятор. Это – вентиль и термоэлемент. Терморегулятор для насоса отопления контролирует его температуру. Помимо этого, существуют и такие комплектующие для отопительной системы, как насос рециркуляции воды для автономного отопления.

</index><index>

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
Электрический двигатель. Элемент нужен для запуска оборудования в работу.
Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Рекомендуем к прочтению:Выбор теплового циркуляционного насоса для отопления дома

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

считывание информации с температурного датчика, который нужен для определения режима нагрева;
сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Рекомендуем к прочтению:Принцип работы, устройство и ремонт теплового насоса

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

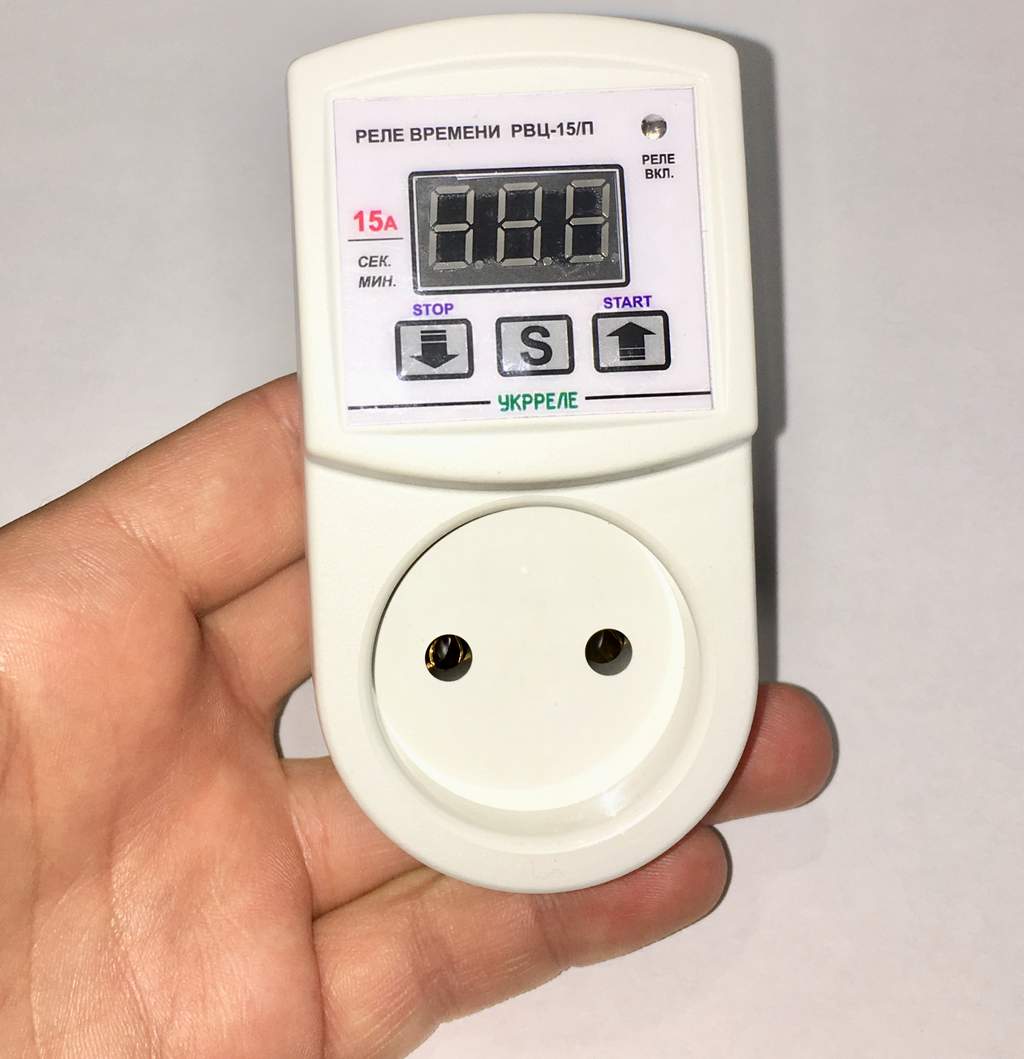

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

</index><index>

Выбирая вариант автономной схемы отопления для частного дома, хозяева чаще всего отдают предпочтение системам с принудительной циркуляцией. Прибор обеспечивает подачу теплоносителя нужной температуры ко всем приборам, ускоряет циркуляцию и справляется с подачей воды на верхние этажи дома. Рассмотрим, что такое автоматика для циркуляционного насоса отопления и зачем она нужна.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
электрический двигатель запускает работу оборудования;
перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
корпус, защищающий прибор от механического воздействия;
клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Рекомендуем к прочтению:Схемы открытой системы отопления с циркуляционным насосом и баком

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Рекомендуем к прочтению:Автоматика для управления работой насоса

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.

</index>

Управление циркуляционным насосом

Поговорим об управлении циркуляционным насосом системы отопления для поддержания оптимально комфортной температуры в помещениях здания без лишних затрат на прогрев теплоносителя в котле обогрева, ни траты электроэнергии на переключение скоростей вращения вала циркуляционного насоса, который как раз и отвечает за температурные параметры в жилище.

Новшества в системах управления циркуляционными насосами

Простые циркуляционные насосы из первых изделий фирм наилучших производителей этих агрегатов от Omnigena, Grundfos, IBO, Unipump и WILO не имеют автоматических регуляторов работы насосов по температурным показателям в помещениях.

Уже начиная с серии Grundfos ALPHA2 начался выпуск агрегатов с функциями автоматической настройки работы насоса в зависимости от установленной температуры в помещениях (Grundfos UP 20-14 BXUT, Grundfos UP 15-14 BUT, Grundfos MAGNAиGrundfos MAGNA-3 – модели уже с термостатом и таймером, задающим режим работы насоса по времени включения и выключения насоса и по температуре в помещении, Grundfos UP 20-14 BXT, – модели с одним таймером без термостата, Grundfos UP 15-14 BT – только с термостатом).

Теперь уже не нужно стало следить за температурой (термостат) в помещениях и выключать котел, когда вы уезжали на долгий период из дома. Автоматика само стала отслеживать температурные показатели во всем доме и исходя из этих данных «заставляла» насос работать с большей или меньшей интенсивностью, подавая больше или меньше тепла в радиаторы дома.

Автоматы (таймер) стал отслеживать программу, которую вы ему задаете на включение и отключение работы не только насоса, но и котла, то есть всей системы отопления, что очень важно при вашем длительном отсутствии (когда вы приедете из отпуска, то здание уже будет прогрето и не нужно будет ждать, пока прогреются батареи и нагреется воздух в доме).

Кроме этих важных и удобных функций новые модели циркуляционных насосов «научились» сами экономить тепло в доме, следить за расходом энергии как по теплу, так и по электричеству, сами руководят рациональным соотношением энергии в доме.

Современные автоматические циркулярные насосы серии Grundfos MAGNA и Grundfos MAGNA-3 уже самостоятельно могут с помощью автомата AvtoADAPT, которая уже начала применяться с серии Grundfos ALPHA2:

Регулировать свои характеристики работы в соответствии с теми величинами тепла, которое выдает котел;
Пропорционально регулировать давление изменение напорных характеристик самого насоса;
Поддерживать автоматически постоянный напор воды в системе отопления не смотря на расход воды в магистрали;
Переключаться самостоятельно на ночной, с пониженной подачей теплоносителя в систему, режим, который сочетается со всеми предыдущими режимами агрегата и зависит от температуры воды в системе подачи.

Кроме того серия MAGNA и MAGNA -3 получили ряд дополнительных функциональных возможностей от пульта управления R100:

Режим работы, соответствующий постоянным характеристикам по числу оборотов или регуляции по значениям макс./мин. или в этом интервале;
Автоматическую регуляцию режимов по температуре – давление и температура теплоносителя; Сигнализацию по аварийному состоянию насоса и системы отопления со световой индикацией.

В эти дополнения так же входят:

Возможность автоматической синхронной работы совместно с несколькими аналогичными агрегатами;
Внешнее аналоговое и принудительное управление через узел коммутации;
Обмен данными через шину связи;
Внешнее управление пуском/остановом, сигнализацию готовности к работе.

Циркуляционные насосы серии MAGNA могут регулироваться 3-мя способами, которые обозначены на панели управления соответствующими символами:

Через автоматическое адаптивное управление с заводской настройкой давления в сети – система AvtoADAPT;
Пропорциональное регулирование давления теплоносителя;
Регулирование по постоянному давлению.

Для ввода данных установки настройки насосов последнего поколения используют следующие органы управления:

Клавиатуру пульта управления, находящегося в клеммной коробке;
Пульт дистанционного управления типа R100;
Управление с шины связи.

Отдельно выпускаемы системы управления циркуляционными насосами

Кроме названных серийных моделей автоматизированных циркуляционных насосов, в специализированных торговых точках продаются отдельные универсальные радиочастотные устройства управлением частотой вращения электродвигателя насоса в зависимости от температуры НМС 82, работающий на принципе термостата по температуре потока жидкости в системе отопления и который подает определенные сигналы на реле управления скоростью вращения вала насоса.

Можно использовать данные термостата погружного или контактного Fantini Cosmi итальянского производства и от не уже строить систему управления работой насоса.

Также можно применять электронные системы управления запуском циркуляционного насоса после того, как котел обогрева создаст разницу температур в зоне подачи и обратке не менее 5-10 градусов по схеме:

с применением терморезистора и конденсаторов пуска.

Можно использовать регуляторы работы котла обогрева – терморегуляторы Е8 в системах отопления, связав работу котла с включением/выключением циркуляционного насоса через общий блок питания насоса на пульте управления котлом.

Многофункциональные устройства BM8036 и NM8036 производства Мастер Кит могут быть использованы в качестве центральной части системы управления отоплением, охлаждением, вентиляцией и т.п. На основе NM8036 один из наших покупателей решил сделать автоматику управления отоплением дома и подробно описал процесс реализации своей идеи: «Я в статье Автоматика отопления для дома писал о том, какая нужна автоматика для системы отопления с водяным тепловым аккумулятором (ВТА). Исходя из желаемого алгоритма и особенностей работы системы отопления такого рода я пришел к выводу, что нужен программируемый блок управления, выполняющий не только функции терморегулятора, но и таймера с календарем. В принципе, можно просто взять старый компьютер, какой-нибудь пентиум 2-й, написать для него программу, которая будет выполнять все желаемые функции — да и делу конец. Признаюсь, у меня до сих пор еще не пропало такое настроение. Однако я вдруг вспомнил о такой фирме, где можно купить массу разных комплектов для самых разнообразных задач. Это Мастер Кит. А надо сказать, что эта фирма поставляет разные комплекты для сборки радиоэлектронных устройств. Что такое комплект? Это, как правило, печатная плата и набор деталей для сборки. Правда, есть и уже собранные, готовые приборы. Я, собственно, раньше пользовался этим сервисом, что-то собирал… И вот, совсем немного порывшись в его каталоге, я обнаружил устройство, которое в общем и целом вполне соответствует моим требованиям. Это 4-х канальный таймер-термостат NM8036. Есть там в каталоге и аналог такого термостата, но уже на 8 каналов: BM8036. *прибор поставляется в спаянном виде с установленными силовыми ключами в комплекте с корпусом и 8-ю датчиками температуры Если поближе познакомиться с тем и другим вариантом, то лично мой выбор: 4-х канальный. Почему? Его легко расширить до 12 каналов. Точнее, оба устройства можно переделать в 12-канальный вариант. То есть, установить под его управление 12 устройств. И это не мое изобретение, на сайте Мастер Кит обо всем этом говорится. Мой выбор пал на NM8036, так как он дешевле. Однако использование того или иного варианта зависит от задач, умения паять и т.д. (кому то будет проще и удобнее использовать готовое устройство). Какие это могут быть устройства? Ну, например, электроклапаны системы отопления, циркуляционные насосы, электротэны, вентиляторы, электрически управляемые задвижки… Эка меня разнесло. Задвижки, вентиляторы… Дык, это я уже прикидываю, что термостат сей будет не только системой отопления управлять, но и поддерживать оптимальную для овощей температуру хранения в подвале. Не лишне заметить при этом, что ко входам этого аппарата можно подключить просто огромное количество датчиков температуры. Цифровых датчиков, обладающих высокой точностью. А для гурманов от электроники еще предусмотрена возможность подключения и еще пары аналоговых датчиков ко входам АЦП. Но изюминка этого агрегата даже не в этом. Его программное ядро позволяет программировать работу без знания каких-либо языков программирования. Все на уровне человеческого понимания на русском языке. Хотя, конечно, далекому от таких вещей человеку, наверное, будет трудновато с этим справиться. По крайней мере, не сразу, не с налета. Но что мне особенно понравилось, так это то, что этот аппарат можно подключить к компьютеру и изгаляться над ним уже не с помощью его штатных кнопок, а с клавиатуры компьютера. Просматривать программу, изменять ее, заливать новые версии прошивок… Сложно, Мастер? Не знаю, мне так не кажется. Сегодня век такой, что 12-летние внуки, вон, уже не глядя на кнопки по клавиатуре лупят. А я что ж, тупее их, что ли? Дудки, нас не догонят! Ну, короче, я этот аппарат собрал, отладил. Теперь осталась мелочь: расставить по местам датчики температуры и создавать программу по тому алгоритму, который мне необходим для работы системы. И это вовсе не является несбыточным делом. Посмотри, Мастер, почитай, сколько людей уже пользуются этим термостатом. Я никакого открытия тут не сделал, просто нашел то, что мне нужно, и по приемлемой цене. Ну так а что же требуется для полной сборки моего блока управления? Я так прикинул на свои хотелки-мотелки и решил задействовать сразу все 12 каналов. Может быть, не сразу, но блок управления надо собрать полный. Поэтому: 1. Таймер-термостат NM8036 1 шт 2. Блок исполнительных реле NM4411 3 шт 3. Блок питания PW1220D 1 шт 4. Датчик температуры цифровой DS1822 4 шт Это все я купил в интернет-магазине. Датчики температуры, собственно, идут в комплекте с таймером, там их уже 4 штуки. Но я на расширение еще взял 4. Лишними не будут. А еще в местном магазине присмотрел корпус для блока управления, куда можно воткнуть все эти компоненты. Сам Мастер Кит торговлей не занимается, это делают различные дилеры-магазины, в том числе и интернет-магазины. В моем поселке нет супермаркетов, потому я пользуюсь интернет-магазинами. Вот процесс сборки Теперь поговорим о самой сборке и запуске блока управления отоплением на основе NM8036. У Мастер Кита имеется очень хорошая инструкция для работы с набором. На странице описания набора в конце есть на нее ссылка. Но сегодня я не для того рассказ затеял, чтобы инструкцию эту повторять. Есть разные подводные камешки и булыжники, о которых в инструкции не говорится, а я по практике своей или натыкался, или чудесным образом избежал такового, но мог наткнуться. Вот об этом и речь поведу. Я не буду рассказывать и показывать, как припаивать элементы к печатной плате. Разумеется, это делается не с помощью паяльной лампы и определенный минимальный навык, конечно же, весьма желателен. Тут правила простые: аккуратность и внимательность, выводы и контактные площадки стараться не перегревать. Схемы с наборами имеются, перечни элементов вложены, наименования на элементах написаны — имей, как говорится, глаза и руки. Но об одном хочу напомнить: после сборки, очистки и промывки не спеши сразу включать. Возьми, Мастер, лупу покрупнее и самым тщательным образом проверь каждую пайку. КАЖДУЮ! Чтобы кружочек был ровненьким, чтобы от него не тянулись замыкающие сопли припоя на другие контакты. Львиная доля неисправностей возникает именно от некачественной пайки. Правильно вставь в разъем процессор (контроллер). Это самая большая микросхема, у нее есть на торце выемка, обозначающая начало выводов. На монтажной схеме нарисовано, куда должна смотреть эта выемка. Собрал? Проверил? Теперь еще раз проверь. Контрольный выстрел перед запуском. Стрельнул? Ну что ж, перекрестись на образа и тычь разъем питания. Только учти, что если не туда вставишь, удовольствие будет сомнительное, да и результат не тот. Смотри, около разъема СОМ два разъемчика поменьше — справа и слева. Тот, что справа — это разъем для подключения датчиков. А разъем питания — это тот, что слева от COM. Так вот, разъем питания очень хорошо тычется в разъем датчиков. Будь внимателен, иначе рискуешь нарваться на неприятности. Разъем COM. Для чего? Для соединения с компьютером… и не только. К контактам этого же разъема подведены выходы контроллера для управления нагрузками OUT0, OUT1, OUT2 и OUT3 (смотри разъем XS1 на схеме). То есть, эти 4 выхода можно использовать напрямую с этого разъема. Неплохо, конечно, но если ты их не используешь здесь, а используешь разъем только для соединения с компьютером, то не пытайся применять абы какой кабель для соединения. В этом кабеле могут быть припаяны и провода к контактам выходов. Неизвестно, чем это может кончиться. Сказано в инструкции, как надо распаять кабель для соединения с компьютером — так и делай. Далее. Вот эти синенькие клеммнички (XS6 — XS9), что слева от разъемов, можно вообще не устанавливать, если ты намерен для управления использовать наборчики NM4411. Мало того, можно также не припаивать и все элементы, которые предусмотрены в этих выходных каскадах. Все, что имеются на этом фрагменте схемы NM8036 (тут еще 8 резисторов и 4 оптрона). Эти элементы не нужны (меньше паек — надежней прибор). А как же тогда соединять выходы контроллера со входами NM4411? Дык, как… напрямую. Я ведь говорил, что штатно в этом наборе только 4 выхода, к которым, соответственно, можно подключить только 4 нагрузки. А программное обеспечение, прошивка контроллера может обеспечить работу с 12-ю нагрузками. При этом каждая из них подключается напрямую к контактам контроллера (хотя, конечно, первые 4 могут быть взяты с COM-разъема, штатно). А как напрямую? Если посмотреть на плату NM8036 со стороны паек, то ее вид будет примерно таким, как на этом рисунке (для увеличения щелкни по нему). Выходы каналов управления от 1-го до 12-го пронумерованы соответствующими цифрами. Пронумерованы также и два аналоговых входа (А1 и А2), которые также обрабатываются новой прошивкой контроллера. Если, Мастер, ты смотрел видеоролик сборки, то, конечно, заметил жгутик проводов, припаянный к выводам контроллера с обратной стороны платы. Посредством этого жгутика я соединил указанные выводы с разъемом на дополнительной плате. А там уже пошел другой жгут, от этого разъема на платы исполнительных реле NM4411 и два переключателя, кои соединились с аналоговыми входами контроллера. Для чего переключатели? Их я поставил для переключения режимов работы системы отопления. Управление отоплением частного дома с котлом и тепловым аккумулятором не решается однозначно. Тут ведь не просто „включил-выключил“. Работа котла по накоплению тепловой энергии — это уже отдельный режим, отличный от режима потребления тепла. Первый мой переключатель — это включение/отключение режима „Котел“, который как раз соответствует работе котла. Второй переключатель в моем случае включает нагрев бани. В дежурном режиме в помещениях предбанника, мойки и сауны поддерживается температура на уровне 16 градусов. При включении нагрева температура в мойке повышается до 35 градусов. Схема переключателя режимов простенькая, это пара резистров номиналом 1 ком, подпаянных к тумблеру. Верхний по схеме резистор подключен к выводу 10 контроллера (VCC, питание +5в), а нижний — к выводу 11 (GND, общий). Осталось дополнить эту статью соображениями по выбору корпуса. Очень удачным в моем случае оказался выбор пластикового корпуса, который попался в одном из местных магазинов электротоваров. Некоторая тесноватость в нем вполне компенсировалась довольно уместным прозрачным окном для размещения под ним блока NM8036 с дисплеем. В нем же разместился и блок питания, и 3 платы управления NM441 по 4 канала каждая. Клавиатуру и тумблеры переключателей режимов удалось закрепить на внутренней стороне крышки. Таким образом получился неплохой блок управления отоплением частного дома. Продолжение следует…»Используемые источники:

https://otoplenie-doma.org/avtomatika-dlya-cirkulyacionnogo-nasosa-otopleniya.html
https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/nasosy/termostaty-i-avtomatika-dlya-upravleniya-tsirkulyatsionnym-nasosom-otopleniya.html
https://vodakanazer.ru/otoplenie/oborudovanie-i-komplektuyuschie/nasosy/termostat-dlya-tsirkulyatsionnogo-nasosa-otopleniya.html
https://nasosov.by/info/article/upravlenie_tsirkulyatsionnym_nasosom/
https://habr.com/post/383367/

Контактный термостат управления циркуляционным насосом

Термостат накладной

Термостат накладной – это устройство, задачей которого является регулировка температуры в системе отопления. В большинстве случаев, термостат накладной на трубу применяется для контроля работы циркуляционного насоса. Часто термостат для отопления накладной дополняется выносным (капиллярным) датчиком температуры для возможности установки в гильзу бойлера горячего водоснабжения или через гильзу — в трубопровод, для получения более точного значения температуры.

Принцип работы накладного термостата.

Термостат накладной на трубу работает по принципу, основанному на расширении жидкости (гликоля), находящейся в специальном сосуде, который контактирует с отопительной системой. При увеличении температуры жидкость расширяется и давит на контакты выключателя. При достижении необходимой температуры, контакты размыкаются, тем самым обесточивая насос или нагревательный прибор.

Функции накладного термостата для отопления:

включение-выключение циркуляционных насосов, а также управление котлом или запуском клапанов;
очень простая установка на поверхности трубы;
имеются различные варианты подключения, например, включение при превышении актуальной температуры относительно заданной или включение при понижении температуры относительно заданной.

Преимущества накладного термостата для включения насоса:

продлевает срок службы циркуляционного насоса и отопительного оборудования;
поддерживает заданный температурный режим;
экономит затраты на электроэнергию.

Ещё хотелось бы обратить Ваше внимание, что термостаты накладные имеют различные диапазоны температуры включения – выключения. И если в описании товара этот параметр не указан, то лучше обратиться к консультанту, для уточнения этого показателя. Диапазон температуры может колебаться от +0°С — +90°С.

Где купить накладной термостат для включения насоса?

Конечно же в нашем интернет-магазине salus — controls 24. ru .

У нас всегда можно приобрести любые системы для управления отоплением в доме, квартире, коммерческом помещении.

У Вас остались вопросы? Тогда звоните нам по телефону +7 (495) 665-29-20 и получите бесплатную консультацию, а также помощь в оформлении заказа.

Терморегулятор натрубный CEWAL для циркуляционных насос.

Термостат скат TEPLOCOM TC-2B

Терморегулятор Salus Controls AT10

Элементы систем отопления Термостат TEPLOCOM TS-Prog-R.

Регулятор SALUS PC11 для управления насосами центрально.

Терморегулятор Salus Controls AT10F

Регулятор Salus Controls PC11

Терморегулятор электромеханический, накладной на трубу.

Регулятор температуры RT-820М, от -25 до +130 °С

Термостат скат Teplocom TC-8Z

Регулятор насоса отопления SALUS Controls PC11

Термостат SALUS AT 10 накладной на трубу

Циркуляционный насос для отопления WWQ CN32/40-180

Регулятор для управления насосом центрального отопления.

Циркуляционный насос для отопления WWQ CN32/60-180

Термореле terneo rk

Регулятор температуры RT-820М, от -25 до +130 °С

Насос циркуляционный для отопления НЦ 2513/4Э ELITECH

Регулятор Salus PC11W

Регулятор Salus Controls PC14T

Терморегулятор DigiTOP ТК-5

Комнатный регулятор Protherm Exabasic

Электронный терморегулятор для систем отопления и охлаж.

Регулятор насоса отопления SALUS PC11

Регулятор насоса SALUS CONTROLS PC11 (PC11)

PC11 Регулятор для управления насосом центрального отоп.

Терморегулятор Digitop ТК-4н

Циркуляционный насос для отопления WWQ CN25/60-180

Терморегулятор Watts Wfht-20022

Комнатный терморегулятор Valtec 220 В с выносным и встр.

Термостат накладной до 2′ (30-90’C) WTC-EC

Регулятор Salus Controls PC14T

PC11W Регулятор для управления насосом центрального ото.

Терморегулятор Salus Controls RT10

Электронный цифровой терморегулятор

Терморегулятор накладной Salus Controls AT 10 (AT10)

Терморегулятор для систем уличного обогрева Теплолюкс Т.

Терморегулятор DigiTOP «ТР-1»

Бастион Теплоконтроллер TEPLOCOM TC-8Z для системы отоп.

Регулятор для управления насосом горячей воды PC14T SAL.

Особенности монтажа Salus AT10
Прислоните термостат к поверхности трубопровода системы отопления и закрепите его входящей в комплект стягивающей ленточной пружиной так, чтобы термостат вплотную прилегал к трубе. В месте установки датчика не должно быть теплоизоляции. Лишнюю стягивающую ленту можно обрезать.
Подключение электропитания:
Откройте термостат, сняв круговую цифровую шкалу и ослабив большой пластиковый болт, находящийся под ней. Сняв крышку, вы получите доступ к клеммам подключения проводов. Фазу 220В следует подключить к общей клемме «С», а для выхода фазы на нагрузку использовать либо клемму «1», либо клемму «2» в зависимости от логики управления:
— Клеммы «С» и «1» = ВКЛЮЧАТЕЛЬ
Термостат Салус AT10 включает нагрузку при превышении заданной температуры, и, соответственно, выключает нагрузку при снижении температуры жидкости ниже заданной на термостате температуры.
Примечание: При установке накладного термостата на подаче (на выходе) отопительного котла, и подключении циркуляционного насоса с термостатом как ВКЛЮЧАТЕЛЕМ, насос будет включен только при нагреве воды выше заданной температуры, например +35˚C и выключен при температуре ниже заданной. Таким образом, в системе будет циркулировать только нагретая вода, а остывшая – нет.
— Клеммы «С» и «2» = ВЫКЮЧАТЕЛЬ
Термостат выключает нагрузку при превышении заданной температуры.

Технические характеристики терморегулятора Salus AT10:
Ток переключения: 15 (2) А
Диапазон устанавливаемой температуры: 30°С – 90°С
Чувствительный элемент: жидкостный датчик
Степень защищенности: IP 20
Питание: 230В 50Гц
Переменный ток: 16 (4) A SPDT
Размеры, мм: Дл. 73, Выс. 105, Шир. 40

Выбираем терморегулятор для насоса системы отопления по инструкции

Для того чтобы в вашем доме всегда сохранялись тепло и уют, необходимо заранее позаботиться об обогреве жилья. Самым оптимальным вариантом для обогрева частного дома является водяное отопление с насосом. В отличие от системы отопления с естественным способом циркуляции, когда движение горячей воды в трубах происходит из-за разной массы горячей и холодной воды, принудительный метод более удобен и выгоден.

Принудительную циркуляцию производят водяные насосы для отопления дома, что создают сильный напор, который толкает горячую воду по трубам. Ежели правильно выбрать водяной насос для домашнего отопления, то он поможет сберечь электроэнергию, увеличит время службы водопроводных труб и позволит, при незначительных затратах энергии, получить большой уровень теплоотдачи.

Насос для набора воды в систему отопления является лишь частью отопительной системы, в которую, помимо гидравлической помпы, входят радиатор, фильтр, клапан и котел.

Для качественной функциональности любой системы обязательным условием есть наличие управляющего звена. В системах отопления данным звеном будет терморегулятор для насоса системы отопления. Они бывают электронные или механические.

Только правильно установленная и слаженная работа этой системы сможет обеспечить тепло в вашем доме.

Чтобы обеспечить работу отопительной системы применяются циркуляционные водяные насосы для отопления дома. Некоторые производители выпускают отопительные котлы с уже встроенным насосом. Этот вариант имеет множество преимуществ:

насос и котел — это единое целое, что позволяет повысить эргономичность и надежность модели;
небольшие размеры, что дают возможность установить котел на маленькой территории помещения;
котел со встроенным насосом уже готов к эксплуатации — достаточно только присоединить необходимые коммуникации.
Единственным минусом данного агрегата является его стоимость. Но если просчитать суммы, сэкономленные на установке насоса, стоимость гидравлической системы полностью окупается.
Котлы, что требуют дополнительную установку насосного оборудования — самый распространенный вид устройства. Самостоятельный монтаж узла привлекает потребителя такими факторами:
Невысокая стоимость насоса. Разная цена на водные насосы для отопления дома поможет выбрать подходящую модель.
Самостоятельный демонтаж насоса при поломке.
Возможность установить насос самостоятельно.

Виды водяных насосов

Современные отопительные системы чаще всего включают в себя такие виды водяных насосов для отопления дома: с сухим ротором и мокрым.

Первый вид насоса характеризируется тем, что перекачиваемая в нем жидкость не контактирует с двигателем.

Это повышает безопасность данного устройства, так как за счет специального уплотнения, которое обеспечивает герметичность мотора, достигается полная изоляция.

Раствор омывает, все детали механизма и предохраняет их от износа, продлевая срок использования прибора. Чаще всего данный вид насоса используют для отопления производственных помещений.

Основной характеристикой насоса с мокрым ротором является то, что приводная конструкция, закрепленная на роторе, вращается благодаря круговороту жидкости в системе. Вода, что протекает сквозь втулку насоса, охлаждает и смазывает подшипники. Несмотря на меньший, по сравнению с насосами с сухим ротором, коэффициент полезного действия, насосы с мокрым ротором являются более востребованными из-за невысокой цены, бесшумной работы, небольшой массе и простоте монтажа.

Чаще всего такие насосы применяются в частных домах, коттеджах и на дачах.

Купить водяной насос для отопления дома, инструкция к которому прилагается, можно в специализированных магазинах.

Установка водяного насоса в систему отопления

Существует несколько основных правил, придерживаясь которых, можно самостоятельно установить насосное оборудование:

для установки лучше использовать участок трубы, что проходит горизонтально к поверхности пола;
насос должен располагаться на небольшом расстоянии от котла;
клеммный блок должен находиться над устройством;
необходимо заземление механизма;
расположение мелкочастотного фильтра перед насосом.

При покупке водяного насоса для отопления дома, не забывайте проверять наличие инструкции, в которой все подробно расписано.

Врезать насос в систему отопления под силу даже обычному мастеру. Для этого понадобиться: схема водяного отопления дома, насос, обратный клапан, мембранная система фильтрации воды, кусок трубопровода и запорная арматура.

Прежде чем установить насос, нужно хорошо прочистить и промыть отопительную систему, а также убрать пузырьки воздуха.

Для того чтобы система была надежной и работала качественно, место стыков требуется обработать силиконовым или полимерным герметиком и уплотнить с помощью пакли.

Как подключить накладной термостат SD349 к насосу и бойлеру

Как подключить накладной термостат к насосу

Содержание статьи:

Для того чтобы циркуляционный насос автоматически включался и выключался при нагревании и охлаждении теплоносителя, используют термостат. Наиболее простыми и дешевыми являются накладные термостаты с пружиной.

Такие термостаты легко крепятся на трубу отопления рядом с котлом, и осуществляют включение или выключение циркуляционного насоса в зависимости от температуры теплоносителя в системе отопления. Что это даёт?

Во-первых, таким образом, экономится значительная часть электричества, которое потребляется для работы насоса, когда это не нужно. Например, твердотопливный котел остыл, чтобы выключить насос нужно встать в 2 часа ночи. При установленном терморегуляторе насос отключится сам.

Во-вторых, чтобы организовать совместную работу двух котлов отопления: электрического и твердотопливного. Пример, ТТ котел остыл, термостат это увидеть и остановил работу насоса. Термостат, установленный в электрокотле, среагировал на падение температуры теплоносителя и включился в работу.

В противном случае, без установленного термостата, когда твердотопливный котел потухнет, циркуляционный насос продолжит работу, а электрокотел, помимо радиаторов отопления, будет греть ещё и теплообменник ТТ котла. Такой подход предвещает повышенный расход электроэнергии и очень не экономичен.

Принцип работы накладных термостатов

Существует несколько разновидностей накладных термостатов. Бывают термостаты с биметаллической пластиной, а бывают термостаты с гильзой. В первом случае на нагрев теплоносителя реагирует биметаллическая пластина, во втором случае, газ, который заключён в герметичную колбу.

Бывают также электронные терморегуляторы, которые представляют собой плату с дисплеем и накладным резистором, который снимает температуру воды в системе отопления. Стоимость электронных термостатов выше, чем накладных. В данной статье строительного журнала samastroyka.ru будет рассмотрен порядок подключения накладного термостата с биметаллической пластиной.

Устройство термостата Sandi Plus SD349

Накладной термостат с пружиной Sandi Plus SD349 имеет пластиковый корпус, на котором расположен регулятор температуры. Внутри термостата имеется биметаллическая пластина, которая реагирует на изменение температуры теплоносителя в системе отопления.

При нагревании пластина поднимается вверх и толкает тем самым расположенный над ней переключатель. При остывании, пластина опускается вниз, что приводит к переключению контактов в другое положение. То есть, переключатель имеет всего два положения.

Также внутри термостата располагается клеммная колодка с тремя контактами (1-2-3). Во многих аналогичных накладных термостатах вместо цифры 1 имеется обозначение в виде буквы «С». Так вот, цифра «1» и буква «С» обозначают общий контакт, а остальные цифры (2 и 3) включение и отключение термостата при заданной температуре.

Как подключить накладной термостат к циркуляционному насосу

Накладной термостат можно подключить для работы циркуляционного насоса или бойлера. Если нужно чтобы насос включался и отключался при заданной температуре теплоносителя в системе, то подключать термостат нужно следующим образом.

К контакту «1» или «С» подключается фазовый провод;
С контакта «3» он выходит и идёт к насосу (подключается к клемме L уже на насосе). Нулевой провод подключается к клемме циркуляционного насоса напрямую, без захода в термостат. Здесь все просто и термостат работает в роли обычного выключателя, разрывая тем самым фазу.

Таким образом, когда температура воды в системе достигнет 40 градусов, термостат включит насос. Когда температура воды упадёт ниже заданного значения, циркуляционный насос автоматически выключится.

Точно также подключается термостат и для работы бойлера, только вместо 3 контакта, в нем используется 2 контакт. То есть, насос не будет выключаться до тех пор, пока вода в ГВС не нагреется до достаточной температуры. Очевидно, что работа термостата в данном плане осуществляется наоборот, хотя и принцип остаётся неизменным.

Особенности установки накладного термостата

В установке накладного термостата нет ничего сложного. Термостат нужно устанавливать на той трубе, где он будет снимать температуру воды или антифриза. Также, между трубой и термостатом не должно находиться ничего лишнего, что ухудшало бы теплообмен, например, толстого слоя краски.

Для крепления накладного термостата к трубе, в комплекте с ним идёт пружина, которой термостат крепко удерживается за специальные крепления по бокам. Чтобы улучшить теплообмен между трубой и термостатом, нередко производители добавляют в комплект специальную пасту.

Поэтому если у вас с накладным термостатом в комплекте шёл пакетик с пастой, то перед установкой термостата на трубу необходимо использовать пасту, которая наносится на рабочую поверхность, снизу термостата.

Оценить статью и поделиться ссылкой:

HUBER: высокоточная терморегуляция

Идти к: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Окружающий Диапазон температур
является допустимым. температурный диапазон окружающей среды, в котором агрегат будет работать. Общий стандарт для Хубера ед. 5 … 40 ° C (возможны исключения, см. техническая спецификация).Указанная охлаждающая способность рассчитана на температура окружающей среды +20 ° С.

Автоматический компрессор Контроль
это процедура, используемая в холодильных машинах для экономии энергии. Микропроцессорное управление решает, нужна ли холодильная машина или ее можно выключить.

Отверстие для ванны
— это рабочая поверхность, которая доступна для прямой терморегуляции, как правило, на всю полезную глубину.

Термостат для ванны
представляет собой термостат, оборудованный насосом и ванной, в которой находится терморегулируемый объект. Встроенный циркуляционный насос используется для перемешивания жидкости в ванне, но при необходимости может также использоваться для циркуляции теплоносителя по внешнему контуру, например. подключение проточного охладителя для охлаждения термостатов нагрева.

Термостат для ванны / циркуляции
— это термостат с отверстием для ванны, который позволяет напрямую регулировать температуру объектов в ванне, а также насос (термостаты Compatible Control имеют нагнетательный и всасывающий насос) для закрытого (нагнетательный насос) и открытого (всасывающий и напорный насосы) внешние контуры.

Объем ванны (также заполняемый объем)
— это объем жидкости ванны, необходимый для надлежащей работы термостата, но без учета объема теплоносителя во внешнем контуре. Если даны два значения, нижнее значение указывает минимальный требуемый объем с вытеснительной вставкой, верхнее значение — допустимый максимальный объем. Разница заключается в так называемом объеме расширения. Размер расширительного бака необходимо учитывать, особенно в случае внешнего применения, поскольку циркуляционный термостат также должен учитывать расширение жидкости во внешнем контуре.Чем меньше площадь поверхности расширительного бака, тем меньше площадь теплоносителя, открытая для воздействия окисления и поглощения влажности воздуха.

Калибровка Термостат (CAL)
— это термостат для ванны с особенно высокой постоянной температурой и особенно равномерным распределением температуры в ванне.

Чиллер (UC®)
это специальный охлаждающий термостат, который разработан исключительно как циркуляционный термостат.Циркуляционные чиллеры произошли от термостатов и образуют отдельный ряд устройств с точки зрения их типа конструкции (DeskTop, Tower), охлаждающей способности и производительности насоса. Обычно у них нет доступной ванны. Их часто используют вместо охлаждения водопроводной водой (исключение: мини-чиллер).

Термостат с четким обзором
термостат для ванны с прозрачными стенками для непосредственного наблюдения за терморегулируемым объектом (модели от 106A до 118А).

Автоматическая регулировка холодопроизводительности
это программа управления для экономии энергии. В микропроцессорный контроллер определяет, можно уменьшить охлаждающую способность. В помимо экономии энергии (до 90 процентов), это также снижает износ компрессора, снижает количество тепла, выделяемого в окружающую среду, и приводит к лучшему контролю температуры.

Давление нагнетания
— положительное давление циркуляционного насоса термостата непосредственно на выходе из насоса. Если в таблицах указано только одно значение, то это включает максимальное давление нагнетания при нулевом расходе. Кривые насоса показывают зависимость расхода от расхода.

Эффективное использование глубина
— доступная глубина жидкости в банном термостате для прямой температуры контроль.

Расширенный диапазон рабочих температур
это диапазон температур, который может быть достигнут при использовании охлаждающего змеевика, установленного на заводе, при работе с охлаждающей водой.

E-grade®
означает электронный апгрейд. E-grade может расширить функциональность Pilot ОДИН. Требуется код активации для конкретного устройства. Это можно сделать на заводе. При заказе позже код активации может быть отправлен по электронной почте.

Проточный Чиллер s (DC®)
являются дополнительными охладителями, которые подключаются к внешнему контуру для модернизации термостата нагрева до термостата нагрева / охлаждения. Они используются для замены водяного охлаждения, а также для продления более низких рабочих температур.

Расход
— это объем жидкости, поданной циркуляционным насосом за единицу времени, измеренный с водой.Если в таблице указано только одно значение, это максимальный расход при нулевом давлении нагнетания. Кривые насоса показывают зависимость расхода от расхода.

Тепло Нагрузка
— максимальная мощность установленного электронагревателя. Нагрев регулируется пропорционально. Нагрев постоянно контролируется, и по мере приближения к заданной температуре мощность автоматически снижается.

Отопление Термостат
термостат, диапазон рабочих температур которого в основном выше температуры окружающей среды, добавляет тепло теплоносителю.

Внутренняя температура
— это рабочая температура термостата с циркуляцией тепла, которая достигается при выключенном обогреве в стационарном состоянии. Это зависит от установленной мощности двигателя насоса, используемой жидкости ванны (вязкости, плотности) и изоляции термостатов, например, без или с прикрепленной крышкой ванны.

Погружной Термостат (CC®-E, KISS® E)
представляет собой термостат, который можно комбинировать с ванной и составлять единое целое.Погружные термостаты оснащены винтовым зажимом для крепления к любой стене ванны или могут быть закреплены на подставке. Погружные термостаты также могут быть прикреплены к мосту и постоянно установлены в ванне.

Погружение Охладитель (TC®)
— это дополнительный охладитель с гибкой трубкой и охлаждающим змеевиком (испарителем) для иммерсионного охлаждения любой ванны.

Промышленное термостаты (UC®x-Hx)
представляют собой охлаждающие термостаты (Unichiller®) с подогревом, установленным на заводе.Агрегаты обладают высокой мощностью охлаждения, нагрева и нагнетания, что обеспечивает быструю скорость охлаждения и нагрева из-за небольших внутренних объемов. Они идеально подходят для регулирования температуры в технологических процессах в меньшем температурном диапазоне (-20..120 ° C).

Интерфейс, аналог
используется для ввода заданного значения или для вывода фактического значения температуры в аналоговой форме, обычно в форме тока (0 / 4-20 мА или 0-10 В).

Интерфейс, digital
используется для передачи данных между подключенными устройствами в цифровом виде через кабель передачи данных.Основными передаваемыми параметрами являются заданные и фактические значения температуры. Последовательный интерфейс RS 232 обеспечивает двухточечное соединение. Это означает, что в любой момент времени только два участника, такие как термостат и ПК, могут связываться друг с другом через интерфейс. Интерфейс RS 485 — это адресный интерфейс, к которому можно подключить до 32 участников. У каждого участника шинной системы есть свой адрес.

Чистая холодопроизводительность
— это эффективная мощность, доступная для холодильных термостатов или циркуляционных чиллеров.Это чистая охлаждающая мощность агрегата после вычитания тепла трения, производимого циркуляционным насосом, и тепла, поступающего в результате неидеальной изоляции.

Диапазон рабочих температур
— это диапазон температур, который ограничен допустимыми минимальными и максимальными рабочими температурами.

Напорный насос
используется для циркуляции теплоносителя во внешнем замкнутом контуре и в ванне.

Напорный / всасывающий насос
Этот насос имеет нагнетательную и всасывающую ступени, которые приводятся в действие одним двигателем.Теплоноситель подается из ступени давления от термостата в контур, а ступень всасывания втягивает жидкость обратно в термостат. Напорный / всасывающий насос можно использовать точно так же, как нагнетательный насос для замкнутого контура. Его преимущество по сравнению с нагнетательным насосом состоит в том, что давление во внешнем контуре падает от положительных значений (давление) в подающей линии до отрицательных значений (всасывание) в обратной линии и практически равно нулю в самом приложении. Таким образом, он подходит для герметизации стеклянных сосудов, чувствительных к давлению.Кроме того, можно регулировать температуру открытого внешнего контура (например, ванны) с помощью нагнетательного / всасывающего насоса. Этого нельзя сделать с помощью чисто напорного насоса, так как он подает теплоноситель в ванну. Теплоноситель может быть возвращен в ванну только через ступень всасывания. В любом случае требуется так называемое устройство постоянного уровня, чтобы поддерживать постоянный уровень в ванне, и это гарантирует, что потоки обеих ступеней насоса регулируются так, чтобы они были равными. Это единственный способ поддерживать постоянный уровень во внешней ванне.

Процесс Контроль
(часто каскадное регулирование) — это когда регулирование температуры диктуется температурой подключенного внешнего приложения. Поэтому во внешнем приложении, которое подключается к термостату, требуется датчик температуры (часто Pt100, 4-проводная конфигурация с вилкой Lemosa). Измеряется фактическое значение, измеренное во внешнем приложении, и постоянно рассчитывается уставка для термостата. В зависимости от рабочей температуры, потерь в изоляции и экзотермических реакций температура ванны и, следовательно, температура подачи термостата могут быть значительно выше или ниже заданного значения.(Всегда учитывайте пределы безопасности жидкости !!)

Хладагент
Он используется в холодильной установке внутри термостата и отбирает тепло из терморегулирующей жидкости, когда сжатый газ расширяется в испарителе. Huber полностью не содержит ХФУ с 1992 года и не содержит ГХФУ (например, R22) с 1994 года. Huber использует только хладагенты, не наносящие вреда озоновому слою (ODP Ozone Depletion Potential, ODP = 0) и минимальный потенциал глобального потепления (GWP, i .е. Парниковый эффект) ..

Охлаждающий термостат
представляет собой термостат, диапазон рабочих температур которого ниже температуры окружающей среды, и он отводит тепло от теплоносителя. Охлаждающие термостаты Huber — это, строго говоря, термостаты охлаждения / нагрева, поскольку их рабочий диапазон температур выше и ниже температуры окружающей среды. Тепло может быть извлечено из теплоносителя и добавлено к нему.

Охлаждающий / нагревательный термостат
— это термостат, диапазон рабочих температур которого выше и ниже температуры окружающей среды, и который может либо добавлять тепло, либо отводить тепло от жидкости ванны.

Рециркуляция Термостат (Unistat®)
термостат, в котором теплоноситель перекачивается через открытый или закрытый внешний контур. Рециркуляционные термостаты, например Unistat может иметь расширительный бак с термической развязкой, температура поверхности которого не является рабочей температурой. У них нет доступной ванны. Unistat имеет термически изолированную активную поверхность (расширительный бак), где температура поверхности не обязательно совпадает с рабочей температурой.

Давление всасывания
отрицательное давление циркуляционного насоса термостата непосредственно на всасывании насоса. Если в таблицах указано только одно значение, то это максимальное давление всасывания при нулевом расходе. Кривые насоса показывают зависимость давления всасывания от расхода.

Стандарты
Требования безопасности к электрическому лабораторному оборудованию, особенно к термостатам, определены в европейских стандартах EN 61010-1 и EN 61010-2-01 0, заменяющих, среди прочего, DIN 12879.Термины и характеристики характеристических данных определены в DIN 12876-1 и DIN 12876-2.

Безопасность Класс
Можно использовать негорючие или легковоспламеняющиеся жидкости для ванн с термостатами. Соответствующие требования безопасности приведены в DIN EN 61010-2-010. Существует различие между классами NFL со встроенной защитой от перегрева, которые предназначены исключительно для негорючих жидкостей, и FL (легковоспламеняющиеся) с регулируемой защитой от перегрева и защитой от низкого уровня для легковоспламеняющихся жидкостей (все термостаты Huber).

Температура Однородность
разница температур между наивысшими и самая низкая измеренная температура в ванне. По сравнению с температурной стабильностью это определяется не только за определенный период времени, но и также пространственное распределение температуры в пределах ванна. Равномерность температуры зависит от различные факторы и на него влияют, например, характер и вязкость теплоносителя, уровень циркуляции или предметы в ванне.

Температура Стабильность
— разница температур между самым высоким и самым низким измеренным температура делится на два. Это значение определяется в одной точке (например, геометрический центр емкости ванны или производительности насоса) в пределах определенного период времени (например, 30 мин.). Согласно DIN 12876 измерение должно производиться при 70 ° C (с вода) для циркуляционного насоса отопления и при -10 ° C (этанол) для охлаждающего циркулятора.

Верно Адаптивное управление TAC
представляет собой динамический адаптивный контроллер, разработанный компанией Huber, который постоянно обновляет свои параметры ПИД-регулирования. Контроллер TAC создает виртуальную многомерную модель приложения в реальном времени, чтобы справиться с внезапными изменениями тепловой нагрузки, например, во время экзотермической реакции.

переменная Контроль давления VPC
это функция активного контроля давления, которая позволяет оператору контролировать либо максимальное заданное давление, либо скорость насоса.Благодаря этой функции можно поддерживать максимальную скорость потока HTF в пределах рабочего давления (например, стеклянные реакторы).

Диапазон рабочих температур
— это диапазон температур, который может быть достигнут при температуре окружающей среды 20 ° C только с помощью термостата и с исключительным использованием электроэнергии. Рабочая температура, которая может быть достигнута только при использовании вспомогательных устройств, указано в скобки.
В случае термостата отопления рабочая температура начинается выше комнатной температуры (в результате энергии, подаваемой насосом и эффективной изоляцией), и заканчивается на верхнем пределе рабочей температуры.
В случае нагревательного термостата рабочий температура начинается выше комнатной (как результат энергии, вводимой насосом и эффективная изоляция) и заканчивается на верхнем пределе рабочей температуры.
Диапазон рабочих температур холодильного термостата начинается с самой низкой рабочей температуры агрегата и заканчивается максимальной температурой, при которой холодильная машина может работать постоянно.

Стоит ли рециркуляционный насос своих денег?

Прелесть безрезервуарного водонагревателя для всего дома в том, что в баке не охлаждается нагретая вода, а только для повторного нагрева, независимо от того, использовалась она или нет.

Это профи.

Вот минус — по крайней мере, при сравнении агрегатов для всего дома с агрегатом без бака, установленным у раковины: горячая вода все еще находится далеко от многих кранов, и для воды требуется много времени. разогреть.

Потерянное время.

Зря потраченных денег: вода, за которую вы платите (если по счетчику), стекает в канализацию. Один домовладелец предложил налить воду в ведро, пока она нагреется, и использовать ее для полива садовых растений.

Вот лучшее решение: Циркуляционный насос, который удерживает нагретую воду в кране и мгновенно подает ее в раковину или душ.

Вот более подробное объяснение того, как работает рециркуляционный насос, плюс его стоимость, плюсы и минусы.

Что такое рециркуляционный насос для безрезервуарной системы?

Этот насос, который иногда называют циркуляционным насосом, периодически перекачивает воду обратно в водонагреватель для повторного нагрева.Есть подсказка, что это не бесплатная техника. Это предотвращает остывание воды в трубе, поэтому она становится горячей, когда вы открываете кран или принимаете душ.

Система обычно настраивается на циркуляцию воды между нагревателем и самым удаленным от него приспособлением.

Система рециркуляции включает:

1). Водонагреватель и помпа совмещенные или раздельные. Это может быть проточный водонагреватель со встроенным рециркуляционным насосом или водонагреватель и внешний насос.Rheem RTGH — один из примеров установки со встроенным рециркуляционным насосом.

Другие модели, например водонагреватели Rinnai RL, можно запрограммировать на запуск внешнего насоса в периоды пикового потребления воды.

2). Метод рециркуляции — 2 варианта. Первый вариант — это выделенная обратная линия для обращения. Это означает, что в вашем доме будет три трубы вместо двух — холодной, горячей и рециркуляционной. Это жизнеспособный вариант, если он устанавливается при первоначальной установке сантехники или если у вас одноэтажный дом, и трубы в подвале или подвал легко доступны.

Если в вашем доме нет линии рециркуляции, то в самом дальнем приспособлении будет установлен мостовой клапан, который позволит использовать линию холодной воды в качестве средства циркуляции воды обратно в водонагреватель.

3). Способ управления работой циркуляционного насоса. Два обычных варианта — это таймер, который периодически включает рециркуляцию, и аквастат или термостат, который включает насос, чтобы поддерживать желаемую температуру воды в линии.

Многие насосы рециркуляторов имеют встроенный аквастат или таймер.

Если вам все еще интересно, что делает система рециркуляции, вот полезное видео из This Old House. На нем показан водонагреватель в виде резервуара, но принцип работы системы такой же.

Стоимость, плюсы и минусы рециркуляции

Прежде чем принимать решение о добавлении технологии рециркуляции в систему безбаквальной системы водоснабжения, необходимо принять во внимание важные моменты.

Стоимость

Бесконтактные нагреватели с рециркуляционными насосами: Стоимость на 250–415 долларов больше, чем у нагревателей без насосов.Это лучший выбор, если вы устанавливаете новый водонагреватель. Это экономит затраты на установку насоса.
Отдельные рециркуляционные насосы: Если у вас безбаковый агрегат без насоса, его можно установить. Насосы стоят от 235 до 400 долларов в зависимости от требуемого размера. Некоторые из них могут быть установлены своими руками. Если вы заплатите сантехнику, стоимость установки составит от 125 до 300 долларов.
Полные комплекты: Если вы не устанавливаете отдельную рециркуляционную трубу, можно установить перекидной клапан.По отдельности они стоят около 25 долларов. Также они доступны в полных комплектах с помпой и аквастатом. Комплекты стоят от 260 до 450 долларов.
Линия рециркуляции: Если линия устанавливается вместе с другим водопроводом, стоимость составляет от 75 до 300 долларов США в зависимости от длины линии. Когда линия будет установлена позже, стоимость может превысить 1000 долларов.

Преимущества рециркуляции

Удобство: Это единственное доказанное преимущество. Вам не нужно ждать минуту или две, а иногда и дольше, чтобы горячая вода достигла крана, насадки для душа или стиральной машины.

Возможная экономия затрат : Некоторые читатели думают: «Погодите. Как это сэкономить деньги? Агрегат работает чаще, сжигает топливо, и это затраты, а не экономия ».

Совершенно верно.

Если у вас есть колодец, единственная энергия, используемая в течение времени, необходимого для того, чтобы горячая вода достигала крана, — это немного электричества для работы насоса. Технология рециркуляции обойдется вам в денег за удобство, которое она обеспечивает.

Если у вас очень дорогая вода с дозатором (например, в Калифорнии или Аризоне), то вы можете сэкономить больше денег на счетах за воду, чем потратите на газ для включения водонагревателя во время рециркуляции.

Многие продавцы поощряют рециркуляционную технологию во имя экономии. Экономия воды компенсируется сжигаемым топливом.

Недостатки рециркуляции

Стоимость системы и установки: Вы заплатите от 300 до 2000 долларов за оборудование, трубу и установку, в зависимости от того, какое оборудование вы покупаете и кто его устанавливает.

Эксплуатационные расходы: Как мы уже говорили, для многих домовладельцев стоимость природного газа или пропана будет выше, чем экономия от использования меньшего количества воды.

Стоит ли рециркуляционный насос безрезервуарного водонагревателя своих денег?

Это вопрос, с которого мы начали.

Теперь вы знаете факты.

Ответить на вопрос можете только вы. Для большинства домовладельцев, которые говорят «да», причина заключается в удобстве, за которое они готовы платить. Мы также опубликовали пост, в котором обсуждали лучший рециркуляционный насос для домашних мастеров, и вы можете проверить эту статью, если вы заинтересованы в установке рециркуляционного насоса для водонагревателя.

При небольшом проценте высоких затрат на воду система в конечном итоге окупится, а затем обеспечит экономию средств в будущем.

Регулятор перепада температуры Термостат для водонагревателя Панель солнечной системы Водяной насос бассейн с 2 датчиками

Мини-регулятор температуры Термостат для нагрева воды солнечными батареями, насос, …. с 2 водонепроницаемыми датчиками температуры

Этот контроллер используется в солнечной системе для управления насосом (разница температур между двумя датчиками) и системой отопления (заданная температура).Он имеет два внутренних выходных реле, которые управляют насосами и системой отопления. Когда температура достигает заданного значения дифференциала (T2-T1), он автоматически запускает циркуляционный насос, пока две температурные зоны не достигнут равновесия в соответствии с вашими настройками. Второе реле может использоваться для управления электрическим нагревом, когда солнечное отопление не достигает заданной температуры. Система электрического отопления может автоматически запускать нагрев до заданной температуры, регулировать разницу температур и автоматически поддерживать постоянную температуру в заданном диапазоне.

Мы отправим терморегуляторы в версиях на 110 или 220 В в зависимости от напряжения вашей страны. Например, если вы являетесь клиентами из США, Канады, Мексики, Японии, Венесуэлы и Тайваня, мы будем поставлять версии на 110 В. Для клиентов из Европы, Австралии, Новой Зеландии, большинства азиатских стран, Южной Америки и Африки мы отправим версии на 220 В. Если вам нужно 12 В, пришлите мне электронное письмо.

Это идеальное решение для широкого спектра профессиональных приложений для автоматического регулирования температуры -50 ~ 110 ° C (-22 ~ 230 ° F) .

100% новый в коробке с РУКОВОДСТВО , высокая производительность и высокое качество.

Гарантируйте свою застрахованную неповрежденную и быструю доставку, купив товар у продавца в Северной Америке.

Готов к немедленной отгрузке.

Характеристики

Мини и легкий дизайн
Настраивается по Фаренгейту или по Цельсию
Большой и четкий ЖК-дисплей
Диапазон температур -22 ~ 230 ° F (-50 ~ 110 ° C)
Оборудован двумя выходами (один для управления дифференциальной величиной, а другой для управления системой отопления)
Контроль температуры путем установки заданного значения температуры и другого значения
Калибровка температуры для 2 датчиков
это точный контроллер с 0.Управление разрешением 1 C или 0,1 F
Оснащен 2 датчиками для контроля разницы между 2 зонами
Электросхема для установки в комплекте

Технические характеристики регулятора температуры

Диапазон измерения температуры: -50 ~ 110 ° C (-22 ~ 230 ° F)
Разница контрольной температуры: 0.1-25 градусов (регулируется)
Разрешение управления: 0,1 градуса
Задержка ошибки датчика: 1 минута
Емкость контактов реле (нагрев или охлаждение): 10 А для 110 В и 5 А для 220 В
Температура хранения: -30 ~ 75 ° C
Относительная влажность при эксплуатации: 20 ~ 85% (без конденсации)
Электропитание: 100-120 В AC / DC (в зависимости от страны)
Потребляемая мощность: <2 Вт
Оборудован 2 датчиками
Размеры изделия: прибл.75 (Ш) x 86 (В) x 35 (Г) мм (2,95 x 3,39 x 1,38 дюйма)
Вес изделия: 180 г

Электромонтажные работы

Агрегат имеет конструкцию для монтажа на панель. К этому блоку прилагается схема подключения, показывающая, как закрепить главный блок в вашей прикладной системе.

Включен один комплект

1 x мини-регулятор температуры
2 x Датчик температуры
1 инструкция по эксплуатации

Руководство и электрические схемы

Циркуляционный насос котла

Горячий на ощупь? (Возможные причины и исправления) — Модернизированный дом

Практически в каждом доме есть котел в подвале.Средний домовладелец не знает, как именно работает одна из этих машин. Если у вас возникли проблемы с котлом в вашем доме и вы не знаете, что делать, вы обратились по адресу.

Если циркуляционный насос котла горячий на ощупь, это может быть связано с блокировкой ротора из-за изношенных подшипников или скоплением грязи. Однако важно отметить, что, хотя помпа обычно нагревается или даже становится горячей, она никогда не должна становиться опасно горячей.

Ниже мы обсудим проблемы циркуляционных насосов, переключателей, регуляторов и системы отопления в целом.Как всегда, применяйте меры безопасности, чтобы предотвратить ненужные несчастные случаи. Надеюсь, вы найдете решение любых проблем, с которыми сталкиваетесь, в том числе помпу, к которой нельзя прикасаться.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как проверить, правильно ли работает циркуляционный насос

Если вы имеете дело с проблемами циркуляционного насоса, это может быть несколько вещей.Тот факт, что двигатель работает, не означает, что насос перекачивает горячую воду по системе. Вот несколько методов устранения неполадок, которые вы можете попробовать, чтобы увидеть, решит ли это проблему.

Диагностика неисправного циркуляционного насоса

Самое первое, что вам нужно сделать, прежде чем смотреть на циркуляционный насос, — это проверить, что органы управления системой отопления находятся в нужном месте.

Шаг 1

Отопительный котел должен быть включен и исправно работать.Затем убедитесь, что термостат настроен на нагрев, подняв его на ступеньку выше.

Шаг 2

Когда вы включаете термостат в положение «нагрев», вы должны иметь возможность включить отопительный котел и начать работу. Затем осмотрите распределительный трубопровод системы отопления, выходящий из котла и ведущий к нему.

Шаг 3

Вы хотите найти циркуляционный насос; их может быть несколько, в зависимости от здания. Осторожно положите на него ладонь, чтобы почувствовать температуру.Проверьте, есть ли зоны нагрева после того, как вы включили термостат.

Анализ работы отдельного циркуляционного насоса для горячей воды

Если вы работаете с одним циркуляционным насосом, исправить проблемы намного проще, чем работать с несколькими. У вас не будет зональных клапанов, с которыми можно было бы работать, только один насос с элементами управления, которые идут с ним.

В некоторых однозонных зданиях отопление распределяется с использованием нескольких ответвлений или дополнительных контуров. Если вы окажетесь в такой ситуации, вы можете преобразовать систему в управление отдельными зонами.Для этого просто добавьте зонные клапаны на каждом контуре отопительной воды.

Работа с многозонной системой отопления с использованием одного циркуляционного насоса

Если имеется несколько термостатов, у вас может быть только один циркуляционный насос. Отдельными зонами нагрева можно управлять с помощью зонных клапанов с электроприводом, которые пропускают горячую воду через контуры. Вы можете пощупать трубопровод циркуляционного насоса, чтобы убедиться, что все работает правильно.

Вы также захотите нащупать трубопроводы у зональных клапанов.Это связано с тем, что клапан зоны может не открываться, что ограничивает поток горячей воды.

Проверка многозонной системы отопления с использованием нескольких циркуляционных насосов

Как вы читали ранее, в некоторых зданиях используется более одного циркуляционного насоса. В офисах, гостиницах и многоквартирных домах есть по одному циркуляционному насосу на каждую зону нагрева. Это может затруднить определение того, какой циркуляционный насос вызывает проблему.

Самое простое, что вы можете сделать, — это подойти к каждой помпе и провести «тест на ощупь».«Вы также можете искать чрезмерное количество ржавчины. Большое количество ржавчины может привести к утечкам, что приведет к неправильной работе оборудования.

Прослушайте циркуляционный насос

Еще вы можете просто послушать насос, чтобы убедиться, что он работает. Большинство циркуляционных насосов слышны и издают шум, похожий на шум электродвигателя. Если у вас есть циркуляционный насос Taco, может быть сложно полагаться на звук, потому что он очень тихий.

Следует учитывать, насколько шумит циркуляционный насос контура отопления.Если он стал намного громче, чем при первоначальной установке, возможно, возникла более серьезная проблема. Обычно это что-то вроде вышедшего из строя подшипника двигателя, крыльчатки насоса или подшипника в сборе насоса.

Ощущение теплопроводности горячей воды на циркуляционном насосе

Самый распространенный способ узнать, есть ли проблемы с циркуляционным насосом, — это прикоснуться к нему. Неважно, какой стороной вы себя чувствуете; во время работы он должен быть теплым или слегка горячим. Некоторые люди сообщают, что получают более точные показания на трубах, которые выходят из котла больше, чем на обратной стороне.

Если трубы холодные или горячие, самое время проверить, например, засорения. Заглушку легко устранить, и это одна из самых дешевых проблем. Некоторым людям может быть полезно сравнить водонагреватели и бойлеры.

Как предотвратить перегрев котла

Есть несколько способов предотвратить перегрев котла. Наиболее частая причина, по которой котел становится слишком горячим, в первую очередь, связана с отложением известкового налета или шлама. Выполняйте следующие четыре действия при регулярном обслуживании прибора.

Промывка котла горячей водой для удаления накипи и теплового шлама
Добавьте ингибитор центрального отопления в вашу систему отопления
Установить редуктор шкалы
Установите фильтр магнитной системы.

Техническое обслуживание котла

Если вы имеете дело с слишком горячим циркуляционным насосом или слишком высоким давлением, существует множество способов не тратить деньги и время на ремонт котла. Вот что вы можете сделать, чтобы ваш котел работал в отличной форме.

Проверьте вентиляционные отверстия и дымоходы на предмет засорения: Препятствия в ваших вентиляционных отверстиях будут препятствовать циркуляции воздуха, что приведет к усилению работы устройства и увеличению ваших счетов за отопление.
Поддерживайте уровень воды: Без надлежащего уровня воды ваш бойлер может быть поврежден и не подлежит ремонту.
Ищите утечки: Утечки могут возникнуть при нормальном использовании котла. Их герметизация является частью планового обслуживания.
Избавьтесь от любых отложений известкового налета или ржавчины: Наращивание твердых отложений может привести к тому, что ваш котел не сможет поддерживать нормальную температуру.Это также мешает машине работать нормально и эффективно.
Сохранение смазки: Еще один полезный совет по техническому обслуживанию для уменьшения износа движущихся частей — обеспечение смазки.
Уборка зоны котельной: Держите зону вокруг котла чистой. Скопление пыли может попасть в котел и помешать его бесперебойной работе.
Выполните промывку, чтобы избавиться от мусора: Чистка котла после зимы имеет решающее значение.Это потому, что он больше всего работает в холодные месяцы. Промывка системы водой удалит естественные скопления грязи и накипи.

Стоимость замены

Цена, которую вы можете заплатить за замену циркуляционного насоса бойлера, может сильно отличаться. Такие вещи, как ваше местоположение, имеющийся у вас бойлер и размер насоса, могут повлиять на цену. Вам также нужно будет подумать, хотите ли вы нанять профессионала для установки.

Если вы планируете делать это самостоятельно, вы, скорее всего, просто заплатите стоимость запасной части.Если вы нанимаете профессионала, вы можете рассчитывать заплатить от 400 до 750 долларов, включая запчасти и работу. Вот некоторые из средних цен на циркуляционные насосы для бойлеров онлайн.

Где купить	Средняя стоимость
Home Depot	$ 110
Walmart	$ 165
Менардс	$ 98
Amazon	$ 75
Lowe’s	$ 200

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Как узнать, что мой циркуляционный насос неисправен?

Самый простой способ проверить, исправен ли циркуляционный насос, — это пощупать. Если он работает нормально, он будет либо теплым, либо горячим. Если он более холодный или слишком горячий для прикосновения, это может быть признаком того, что проблема под рукой.

Где поставить циркуляционный насос на котле?

Хотя может меняться в зависимости от котла, с которым вы работаете; циркуляционные насосы обычно находятся в одном и том же месте.Их можно найти на обратной или входной стороне котла отопления.

Будет ли горячая вода циркулировать без насоса?

В определенных ситуациях можно получить достойные результаты без помпы. Некоторые опытные сантехники предлагают контур горячей воды, называемый «пассивной рециркуляцией». Это обеспечивает обратный трубопровод к резервуару с горячей водой, обеспечивая естественную циркуляцию.

Кирстин Харрингтон

Кирстин — увлеченный писатель, который любит помогать людям узнавать что-то новое, когда дело доходит до улучшения дома.Когда она не сидит за клавиатурой, она любит делать поделки, заниматься рукоделием, проводить время со своими домашними животными и снимать видео. Она надеется, что всем, что она пишет, кто-то найдет решение своих домашних нужд.

Недавно опубликованные

ссылка на модем ARRIS продолжает перезагружаться? (Возможные причины и способы устранения) ссылка на Отпугивает ли кофейная гуща мышей? (Узнай сейчас!)

Отпугивает ли кофейная гуща мышей? (Узнай сейчас!)

Никому не нужны грызуны в доме.Итак, люди идут на все, чтобы избавиться от мышей. Некоторые могут нанять истребителя, другие ищут более естественные средства. Но какие домашние средства работают лучше всего? …

Проблемы, которые могут возникнуть с циркуляционным насосом котла

Водогрейным бойлерам требуется небольшая помощь, чтобы протолкнуть горячую воду по трубопроводу для обогрева вашего дома. Эта помощь исходит от небольших насосов, называемых циркуляционными насосами, которые впаяны в трубы и, таким образом, являются частью трубопроводов.Без помощи этих насосов горячая вода никогда бы не добралась до вашей отопительной розетки.

Как работает циркулятор?

Циркуляторы

используют небольшое количество электричества и силы тяжести для проталкивания воды через вашу систему. Внутри насоса находится небольшой моторчик; этот мотор вращает маленькое колесо, называемое крыльчаткой. Крыльчатка выглядит и функционирует как миниатюрное водяное колесо, и это компонент, отвечающий за захват воды в трубе и ее проталкивание на другую сторону с высокой скоростью.Резиновые уплотнения внутри насоса предотвращают вытекание воды из насоса в тех точках, где она впаяна в трубу.

Общие проблемы циркулятора

Циркуляционные насосы — выносливые маленькие компоненты, но они могут сломаться. Общий ремонт может быть:

Сломанные или изношенные уплотнения — резиновые уплотнения внутри насоса могут стареть, треснуть или расколоться, что может привести к утечке из насоса. Вода на наружном металле может привести к развитию ржавчины, поэтому, если вы видите, что циркуляционный насос вашей котельной системы протекает, как можно скорее отремонтируйте его.

Проблемы с релейным переключателем циркуляционного насоса — двигатель подсоединен к релейному переключателю, который передает на него питание, чтобы он мог работать; если переключатель выходит из строя, двигатель может не получать питание или получать питание с перерывами.

Циркулятор не включается — причины, по которым циркулятор не включается, включают проблемы с вашим термостатом, неравные настройки между аквастатом циркуляционного насоса и термостатом котла, а также неисправный или замерзший двигатель насоса.

Циркулятор работает, но мало тепла — это может быть из-за поломки или повреждения крыльчатки внутри насоса.

Иногда циркуляционные насосы можно отремонтировать, но в других случаях может потребоваться их замена.

Лучший способ выполнить любой ремонт системы отопления в вашем котле — это позвонить специалистам компании Polar Bear Air Conditioning & Heating Inc. и назначить встречу для службы отопления в Александрии, штат Вирджиния.

Теги: Александрия В.А., Тепловые услуги
Четверг, 29 января 2015 г., 10:02 | Категории: Газовые обогреватели, Отопление, Масляные обогреватели |

Труба и цилиндр — Система управления отоплением дома Honeywell

Трубные термостаты позволяют точно регулировать температуру, что идеально подходит для применения на твердом топливе.
Цилиндрические термостаты предназначены для поверхностного монтажа на емкостных водонагревателях. Его можно использовать для непосредственного включения циркуляционного насоса или бойлера влажного центрального отопления или для управления клапанами зоны открытия / закрытия двигателя с пружинным возвратом и двигателем.

L6191 Двойной погружной термостат Aquastat

L6191 Dual Aquastat объединяет контроллер и ограничительные термостаты в один общий блок, для которого требуется только одна скважина для прямого погружения.Контроллер и ограничительные головки снабжены перемычкой, чтобы минимизировать количество проводов. Контроллер имеет внешнюю регулировку, а предел — скрытую регулировку с ручным сбросом …

L6188 Погружной термостат Aquastat

Аквастаты L6188 в первую очередь предназначены для использования в системах водяного отопления и горячего водоснабжения в жилых и коммерческих помещениях.Температурный зонд, заполненный жидкостью, предназначен для вставки в колодец теплообменника или трубопровода. Это обеспечивает очень точный контроль температуры. L6188A — это …

L6190B — это регулирующий термостат, который имеет скрытую регулировку с защитой от несанкционированного доступа. Зонд, заполненный жидкостью, обеспечивает высокочувствительный контроль температуры, идеально подходящий для применений на твердом топливе. Дифференциал переключения регулируется.L6190C — это термостат верхнего предела, который требует ручного сброса каждый раз, когда контакты …

L6190B Термостат цилиндра

L6190B — это термостат контроля верхнего предела, который имеет скрытую регулировку с защитой от несанкционированного доступа. Зонд, заполненный жидкостью, означает очень точный контроль температуры. Функции Коммерческое строительство Большой регулировочный диск Широкий температурный диапазон Зонд, заполненный жидкостью Поверхностный монтаж

Управление горячей водой для бытового потребления через экран контроллера evohome путем установки внешнего беспроводного термостата водонагревателя на накопитель горячей воды; Датчики предусмотрены для вентилируемых и невентилируемых цилиндров. Внешний беспроводной цилиндрический термостат Honeywell Home представляет собой комбинацию …

L641A Цилиндровый термостат

Цилиндрический термостат L641A предназначен для поверхностного монтажа на емкостных водонагревателях. Его можно использовать для непосредственного включения циркуляционного насоса или бойлера влажного центрального отопления или для управления клапанами зоны открытия / закрытия двигателя с пружинным возвратом и двигателем. Функции Идеально подходит для общего применения Подходит для использования …

L641B — это регулирующий термостат, предназначенный для обеспечения верхнего или нижнего предела или защиты от замерзания в системах отопления и горячего водоснабжения. Функции Идеально подходит для насосных систем Возможность регулировки защиты от несанкционированного доступа Модели с высоким и низким пределом Биметаллический полосовой датчик Поверхностный монтаж

Руководство по ремонту котла

: Циркуляционный насос

Котел — отличная альтернатива использованию системы приточного воздуха, такой как газовая печь, для обогрева дома.Котлы используют гидравлическую энергию — мощность воды — для циркуляции тепла в радиаторах и обогревателях плинтуса, которые излучают чистое, беспыльное тепло в комнаты, и в среднем они работают более эффективно, чем печи. Еще одним преимуществом котлов является то, что они не требуют особого обслуживания и ремонта, что увеличивает срок их службы.

Причина, по которой котлы не требуют такого количества ремонтов, как системы, такие как печи и тепловые насосы, заключается в том, что они работают с использованием лишь небольшого количества механических частей.Однако они не полностью без движущихся частей: важным компонентом котла является циркуляционный насос, который иногда требует ремонта, чтобы котел продолжал работать.

Если у вас возникли проблемы с циркуляционным насосом на вашем котле, или если вам нужен какой-либо другой ремонт котла в Андовере, штат Миннесота, позвоните в Air Mechanical, Inc. Для вашего удобства мы доступны круглосуточно и без выходных.

Циркуляционный насос

Без циркуляционного насоса горячая вода в бойлере не могла бы двигаться по трубам к конечным точкам для отвода тепла.Тепловые конвекционные потоки будут перемещать воду по трубам, но лишь на небольшую часть мощности. Циркуляционный насос содержит крыльчатку с электрическим приводом, которая отводит горячую воду из бака и направляет ее по трубам к нагревателям плинтуса или радиаторам. В то же время насос всасывает холодную воду, чтобы запустить цикл нагрева.

Износ циркуляционного насоса может вызвать проблемы. Перегруженный насос может вызвать срабатывание автоматических выключателей, что часто является ранним признаком того, что насос нуждается в ремонте.Сломанные внутренние компоненты и клапаны могут привести к прекращению работы насоса. В насосе также может возникнуть утечка из-за коррозии, что приведет к падению давления воды внутри резервуара и уменьшению нагрева во всем доме. У протекающего насоса или насоса с внутренними повреждениями обычно требуется полная замена, хотя иногда специалист по ремонту может замазать соединения и фланцы, чтобы насос работал еще несколько лет.

Поскольку циркуляционный насос работает почти бесшумно, любой странный шум, исходящий от него, должен побудить вас обратиться в ремонт.

автоматика и схема терморегулятора, управление

Схема и принцип работы циркуляционных насосов для отопления

Автоматический блок управления для циркуляционного насоса

Термостаты

Блок бесперебойного питания

Реле включения и выключения

Salus AT10 терморегулятор накладной на трубу

Использование терморегулятора для насоса системы отопления

Механические модели

Внутреннее устройство

Принцип работы

О монтаже и его особенностях

В противном случае

Модели электронного типа

Как все работает?

Закрытая логика

Открытая логика

Небольшое заключение

автоматика и схема терморегулятора, управление

Источник бесперебойного питания

Комплектующие для циркуляционных насосов

Схема и принципы работы тепловых насосов

Приборы автоматики для насосов

Особенности и назначение термостатов

Возможности и принцип работы бесперебойного блока питания

Характеристики реле включения и отключения насоса

Схема и принцип работы циркуляционного насоса отопления

Автоматика для циркуляционного насоса

Термостат

Бесперебойный блок питания

Реле включения и выключения

Управление циркуляционным насосом

Новшества в системах управления циркуляционными насосами

Кроме того серия MAGNA и MAGNA -3 получили ряд дополнительных функциональных возможностей от пульта управления R100:

В эти дополнения так же входят:

Циркуляционные насосы серии MAGNA могут регулироваться 3-мя способами, которые обозначены на панели управления соответствующими символами:

Для ввода данных установки настройки насосов последнего поколения используют следующие органы управления:

Контактный термостат управления циркуляционным насосом

Термостат накладной

Выбираем терморегулятор для насоса системы отопления по инструкции

Виды водяных насосов

Установка водяного насоса в систему отопления

Как подключить накладной термостат SD349 к насосу и бойлеру

Принцип работы накладных термостатов

Устройство термостата Sandi Plus SD349

Как подключить накладной термостат к циркуляционному насосу

Особенности установки накладного термостата

HUBER: высокоточная терморегуляция

Стоит ли рециркуляционный насос своих денег?

Регулятор перепада температуры Термостат для водонагревателя Панель солнечной системы Водяной насос бассейн с 2 датчиками

Горячий на ощупь? (Возможные причины и исправления) — Модернизированный дом

Как проверить, правильно ли работает циркуляционный насос

Диагностика неисправного циркуляционного насоса

Шаг 1

Шаг 2

Шаг 3

Анализ работы отдельного циркуляционного насоса для горячей воды

Работа с многозонной системой отопления с использованием одного циркуляционного насоса

Проверка многозонной системы отопления с использованием нескольких циркуляционных насосов

Прослушайте циркуляционный насос

Ощущение теплопроводности горячей воды на циркуляционном насосе

Как предотвратить перегрев котла

Техническое обслуживание котла

Стоимость замены

Связанные вопросы

Как узнать, что мой циркуляционный насос неисправен?

Где поставить циркуляционный насос на котле?

Будет ли горячая вода циркулировать без насоса?

Недавно опубликованные

Проблемы, которые могут возникнуть с циркуляционным насосом котла

Труба и цилиндр — Система управления отоплением дома Honeywell

: Циркуляционный насос

Циркуляционный насос

Похожие записи

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий Отменить ответ
