Ток — срабатывание — максимальная токовая защита
Cтраница 2
При токе срабатывания отсечки, меньшем восьмикратного тока срабатывания максимальной токовой защиты, в схеме б комплект реле ЭТ может быть заменен реле типа ИТ. [16]
Выполнение второго и третьего условий при выборе тока срабатывания максимальной токовой защиты обеспечивается определенными коэффициентами чувствительности защиты в режиме, когда токи к. [17]
| К расчету тока короткого замыкания за трансформатором с расщепленными обмотками 6 кв. [18] |

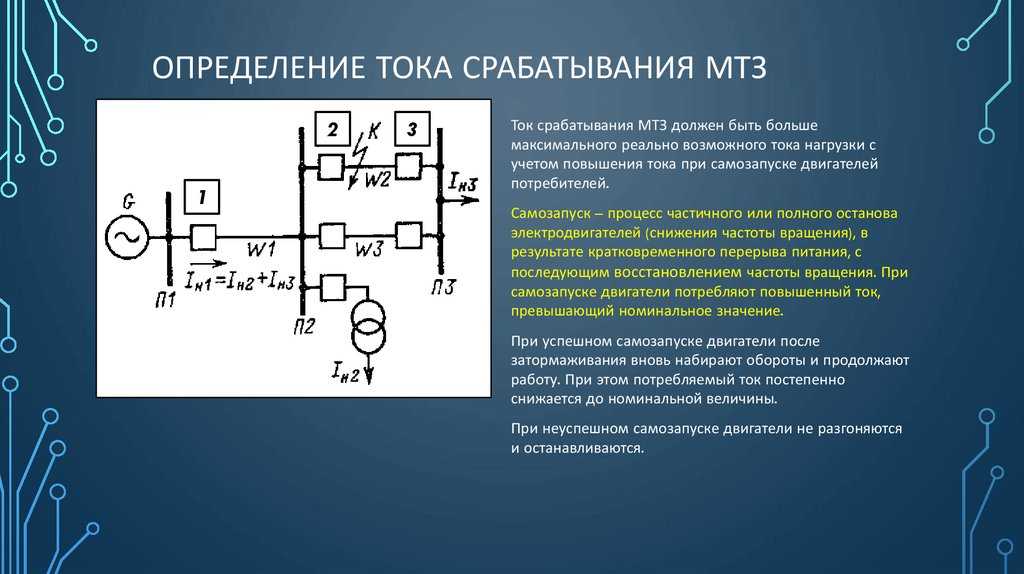

Расчет токов самозапуска электродвигателей производится для выбора тока срабатывания максимальной токовой защиты питающих элементов собственных нужд. При расчете рассматривается наиболее тяжелый режим, когда все ответственные двигатели, присоединенные к питающему элементу собственных нужд, полностью заторможены и, следовательно, сопротивление их будет минимальным, равным пусковому.
В выражении ( 14) отсутствует коэффициент возврата реле & в, который обычно учитывается при определении тока срабатывания максимальной токовой защиты, так как токовые реле защиты питающего элемента, отстроенные от токов самозапуска, не замыкают своих контактов в этом режиме. [20]
Поэтому ток срабатывания отсечки принимается 350 а, как для линии ДГ. Ток срабатывания максимальной токовой защиты выбирается по условию согласования с током срабатывания защиты БД и с предохранителем ПК на 20 а, защищающим трансформатор 180 ква. По примеру 34 ток срабатывания реле РТВ по согласованию с предохранителем на 20 а должен быть 140 а. [21]
Ток срабатывания максимальной токовой защиты выбирается, как и для линии без ответвлений, по условию (5.15), но при определении коэффициента самозапуска & сзп необходимо учитывать токи самозапуска электродвигателей всех подстанций на ответвлениях. Учет дополнительных условий при выборе параметров срабатывания токовой защиты может снизить ее чувствительность по сравнению с чувствительностью защиты на линии без ответвлений.
При выборе тока срабатывания максимальных токовых защит и отсечек линий и трансформаторов, питающих синхронные двигатели, необходимо в дополнение к известным условиям ( см., например, работу [10]) обеспечить надежное несрабатывание этих защит при прохождении токов к. [23]

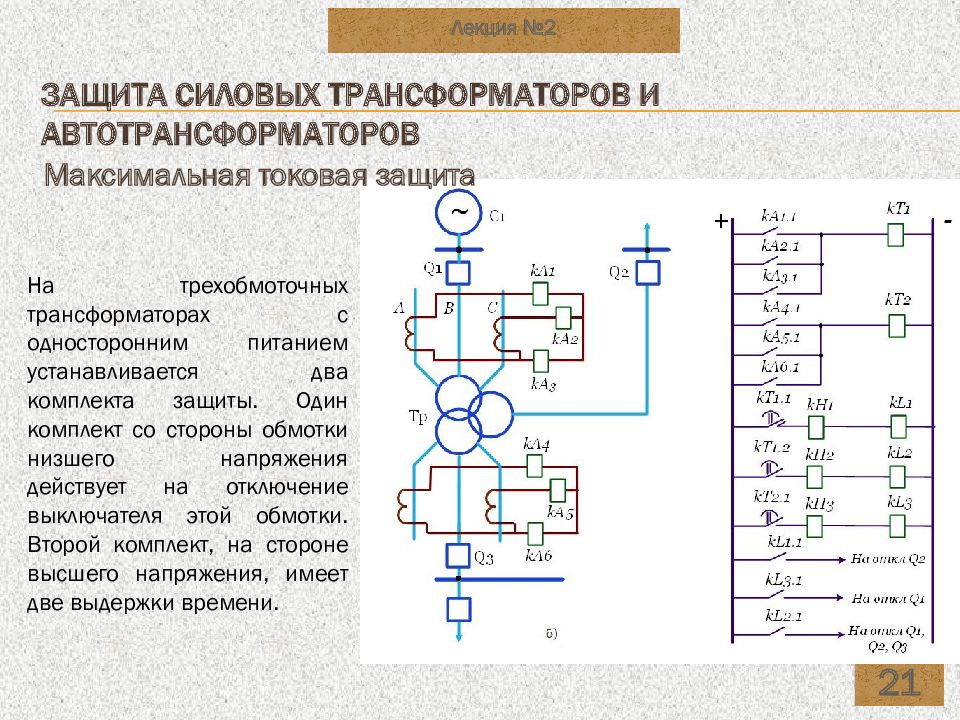

При выборе уставок максимальной токовой защиты трансформатора, питающего двигатель, ток срабатывания реле выбирается из условий отстройки от режима самозапуска двигателей. В этом случае ток срабатывания реле максимальной токовой защиты определяется по формуле / с.
[24]
| Трансформатор тока для защиты от однофазных замыканий на землю, применяющийся в кабельных сетях, нормально работающих с незаземленной нейтралью или с нейтралью, заземленной через дугогасящук катушку. [25] |
В сетях с незаземленной нейтралью при замыкании одной фазы на землю через место повреждения проходит ток, величина которого определяется емкостью фаз по отношению к земле электрически связанной сети ( гл. Обычно этот ток невелик и, как правило, меньше тока срабатывания максимальной токовой защиты от междуфазных коротких замыканий. Поэтому в сетях с незаземленной нейтралью устанавливают специальную защиту, реагирующую на замыкания одной фазы на землю, или вместо защиты предусматривают специальные устройства, контролирующие состояние изоляции по отношению к земле и действующие на сигнал при замыкании одной фазы на землю ( гл. [26]
В сетях с незаземленной нейтралью при замыкании одной фазы на землю через место повреждения протекает ток, величина которого определяется емкостью фаз по отношению к земле электрически связанной сети.
Обычно этот ток невелик и, как правило, меньше тока срабатывания максимальной токовой защиты от междуфазных коротких замыканий. В связи с этим в сетях с незаземленной нейтралью устанавливают специальную защиту, реагирующую на замыкания одной фазы на землю, или вместо защиты предусматривают специальные устройства, контролирующие состояние изоляции сети по отношению к земле и действующие на сигнал при замыкании одной фазы на землю.
[27]
| Схема защиты на переменном оперативном токе двух кабельных ли — — ет гпГкБТТПТтта цш через-общий рряктдр д вы. [28] |
Схемы защиты линий с двумя реле ( рис. 20 — 36, б) применяются, когда схемы с одним реле не удовлетворяют требованиям чувствительности. В схеме защиты линии ( рис 20 — 38, б) при токе срабатывания отсечки, меньшем восьмикратного тока срабатывания максимальной токовой защиты, может быть применен комплект реле типа РТ Токовая отсечка устанавливается в том случае, если выключатель обеспечивает отключение к.
Нагрузку на трансформаторы тока проверяем для двух режимов: при токе срабатывания отсечки и шунтированной отключающей катушке и при токе срабатывания максимальной токовой защиты и дешунтированной цепи отключения. [30]
Страницы: 1 2 3
Схемы МТЗ с независимыми выдержками времени, выполненными по схемам полной и неполной звезды, область применения, принцип действия.
Ответ:
Неполная звезда.
На рис. 5, а, в приведена схема двухступенчатой токовой защиты, состоящей из максимальной токовой защиты с двумя или тремя реле тока и токовой отсечки с двумя реле тока. Два трансформатора тока ТТЛ и ТТС включены в фазы А и С. Их вторичные обмотки соединены по схеме неполной звезды. Измерительные органы защиты — максимальные реле тока мгновенного действия включены в фазные провода вторичных цепей ТТЛ и ТТС (реле РТ1, РТ4 и РТ2, РТ5) и вобратный провод схемы (реле РТЗ).
В нормальном режиме в реле РТ1 и РТ4 (рис. 5, а) проходит вторичный ток фазы А (I2А), в реле РТ2, РТ5 — ток фазы С (/2 с). а в реле РТЗ — геометрическая сумма этих токов: /2в = I2A+l2c(рис. 5, б).
При угловом сдвиге между векторами фазных токов в стандартной трехфазной сети, равном 120°, значение тока фазы В равно значению токов в фазах А и С. В схеме неполной звезды (рис. 5, а) этот ток проходит в обратном проводе, куда включено реле РТЗ. Таким образом, коэффициент схемы здесь
K(3)cх= 1.
Рис. 5, Принципиальная схема двухступенчатой токовой защиты на постоянном оперативном токе для сетей 3—35 кВ (схема «неполная звезда») : а — цепи переменного тока; б — векторная диаграмма вторичных токов /2,’ в — цепи постоян-
ного оперативного тока
РТ1—РТЗ — максимальные реле тока максимальной токовой зашиты; РТ4, РТ5 — реле токовой отсечки; РВ , РП , PC— реле времени, промежуточное, сигнальные (указательные) ; ТТЛ, ТТС — измерительные трансформаторы тока вфазах А и С; В — выключатель защищаемой линии электропередачи (или трансформатора)
При трехфазном КЗ (рис.
4, а) вторичные равные между собой токи КЗ фаз А, В и С (/(3)2к ) проходят по всем реле РТ1—РТ5 (рис. 5, а) .
При двухфазных КЗ между фазами А и В или В и С вторичные токи КЗ проходят соответственно через реле РТ1, РТ4 или РТ2, РТ5, а также в обоих случаях — через реле
где /(3)2к — ток при трехфазном КЗ; nт — коэффициент трансформации трансформаторов тока; 0,865 — коэффициент, показывающий, что значение тока при двухфазном КЗ меньше, чем при трехфазном.
При двухфазном КЗ между фазами А и С такие же токи проходят через реле РТ1, РТ2, РТ4, РТ5, но в реле РТЗ (в обратном проводе) значение тока близко к нулю. Однако это не может привести к отказу срабатывания защиты, так как контакты реле РТ1—РТЗ включены параллельно (рис.
5, в), иначе говоря — по логической схеме ИЛИ. Для срабатывания защиты или отсечки достаточно замыкания контактов одного из реле РТ1, РТ2 или РТЗ и соответственно РТ4 или РТ5.
При однофазном КЗ на землю фаз А или С (рис. 4, в) , на которых установлены трансформаторы тока, максимальная токовая защита (реле РТ1, РТ2) и токовая отсечка (РТ4, РТ5) принципиально могут работать. Но при однофазном КЗ фазы В, где нет трансформатора тока (рис. 5, а) , защита по схеме неполной звезды действовать не может. Поэтому в сетях с большими токами замыкания на землю эта схема не применяется.
При двойных замыканиях на землю разных фаз в двух точках сети (рис. 4, г) защита по схеме неполной звезды принципиально может срабатывать, причем в большинстве случаев при таких повреждениях отключается только одна из поврежденных линий. Например, отключается Л1 (рис. 4, г) , на которой произошло замыкание на землю фазы А,где есть трансформатор тока, и не отключается линия Л2, на которой произошло замыкание на землю фазы В, где нет трансформатора тока и поэтому ее защита не действует.
Важная роль реле РТЗ, включенного в обратный провод двухфазной схемы защиты (рис. 5, а), выявляется при рассмотрении двухфазных КЗ за трансформатором со схемой соединения обмоток звезда — треугольник
(рис. 4, д). Токи КЗ при повреждении на стороне низшего напряжения НН трансформируются на сторону высшего напряжения ВН таким образом, что в одной из фаз на стороне ВН значение тока КЗ будет в два раза выше, чем в двух других, и численно равно току трехфазного КЗ в этом же месте (табл.
1). При выполнении максимальной токовой защиты с тремя реле РТ1—РТЗ при всех сочетаниях двухфазных КЗ на стороне НН в одном из этих реле будет проходить такой же ток, как и при трехфазном КЗ (табл. 1). Иначе говоря, коэффициенты чувствительности, определяемые по выражению (2) при этих видах КЗ, будут:
К(2)чув= К(3)чув Но при отсутствии реле РТЗ в обратном проводе при одном из видов двухфазного КЗ за трансформатором со схемой соединения обмоток
звезда — треугольник-11, так же как и за трансформатором со схемой треугольник — звезда-11, в реле РТ1 и РТ2 пройдет ток, равный лишь половине тока трехфазного КЗ. Для такой схемы * К(2)чув= К(3)чув и это является ее существенным недостатком. Поэтому максимальная токовая защита должна выполняться трехрелейной не только на трансформаторах с указанными схемами соединения обмоток, но и на линиях, питающих такие трансформаторы.
Таблица 1.
Несколько иначе решается вопрос о необходимости трехрелейного выполнения максимальной токовой защиты трансформаторов со схемой соединения обмоток звезда — звезда с выведенной нейтралью на стороне НН (рис. 4, е). Здесь установка третьего реле РТЗ в два раза повышает чувствительность максимальной токовой защиты к однофазным КЗ на стороне НН (напряжением, как правило, 0,4—0,23 кВ) по сравнению с чувствительностью двухрелейной схемы защиты. Действительно, при КЗ на землю любой из фаз на стороне НН в одной из фаз на стороне ВН будет проходить ток, в два раза больший, чем в двух других. Трех-релейная схема защиты реагирует именно на это значение тока, по которому вычисляется ее коэффициент чувствительности К(1)чув. Для двухрелейной схемы значение этого коэффициента оказывается в два раза меньше. Однако при однофазных КЗ за рассматриваемыми трансформаторами численное значение токов КЗ на стороне ВН часто настолько мало, что и установка третьего реле не обеспечивает достаточную чувствительность максимальной токовой защиты к этим видам КЗ.
В таких случаях максимальную токовую защиту на стороне ВН выполняют двухрелейной (без реле РТЗ, рис. 5, а), но на стороне НН устанавливают специальную токовую защиту нулевой последовательности, предназначенную для защиты стороны НН от однофазных КЗ на землю.

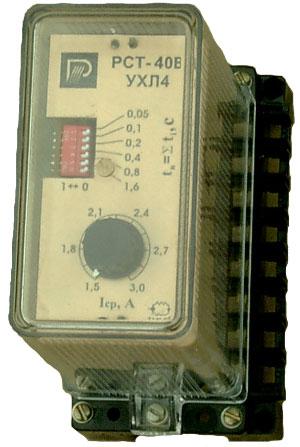

Токовая отсечка (рис. 5, а) в сетях напряжением 3—35 кВ выполняется с двумя реле (РТ4, РТ5), поскольку по принципу действия она не должна срабатывать при КЗ за трансформаторами, и установка третьего реле в обратном проводе не повысила бы ее чувствительность. Максимальная токовая защита с реле тока мгновенного действия (типа РТ-40, РСТ-13 и т. п.) обязательно имеет в своей схеме реле времени (РВ на рис. 5, в). В схемах на оперативном постоянном токе используются электромеханические реле времени (с часовым механизмом) типа РВ-100 или ранее выпускавшиеся ЭВ-100, а в последние годы — электронные реле типов РВ-01, реже — ПРВ, ВЛ и некоторые другие (§ 5).
Рис.
6, Принципиальная схема максимальной токовой защиты с обратнозависимой времятоковой характеристикой на постоянном оперативном токе: а — цепи переменного тока; б — цепи постоянного оперативного тока; в — времятоковая характеристика t = f (I) реле типа РТ-80
В схеме токовой отсечки устанавливается промежуточное реле (РП на рис. 5, в), имеющее более мощные контакты, чем у максимальных реле тока, для того, чтобы коммутировать большой ток электромагнита отключения выключателя В. Кроме того, промежуточное реле создает небольшое замедление действия токовой отсечки, что часто оказывается необходимым для обеспечения ее селективной работы. Например, небольшая выдержка времени обеспечивает несрабатывание отсечки линии 10 кВ при КЗ в трансформаторе, подключенном к этой линии, до тех пор, пока не расплавятся вставки плавких предохранителей, защищающих этот трансформатор. Используются промежуточные реле и без замедления типа РП-23 или новые РП-16, и с регулируемым временем срабатывания серии РП-250 или новые РП-18 (§5).
Для сигнализации действия максимальной токовой защиты и токовой отсечки устанавливаются сигнальные реле РС1, РС2 (рис. 5, в). Раздельная сигнализация действия этих защит может помочь обслуживающему персоналу ориентировочно определить зону повреждения. Например, отключение трансформатора от токовой отсечки указывает на повреждение трансформатора со стороны ВН, где установлена отсечка. Действие максимальной токовой защиты чаще всего происходит при КЗ за трансформатором (особенно при наличии специальных защит от внутренних повреждений — газовой, дифференциальной).

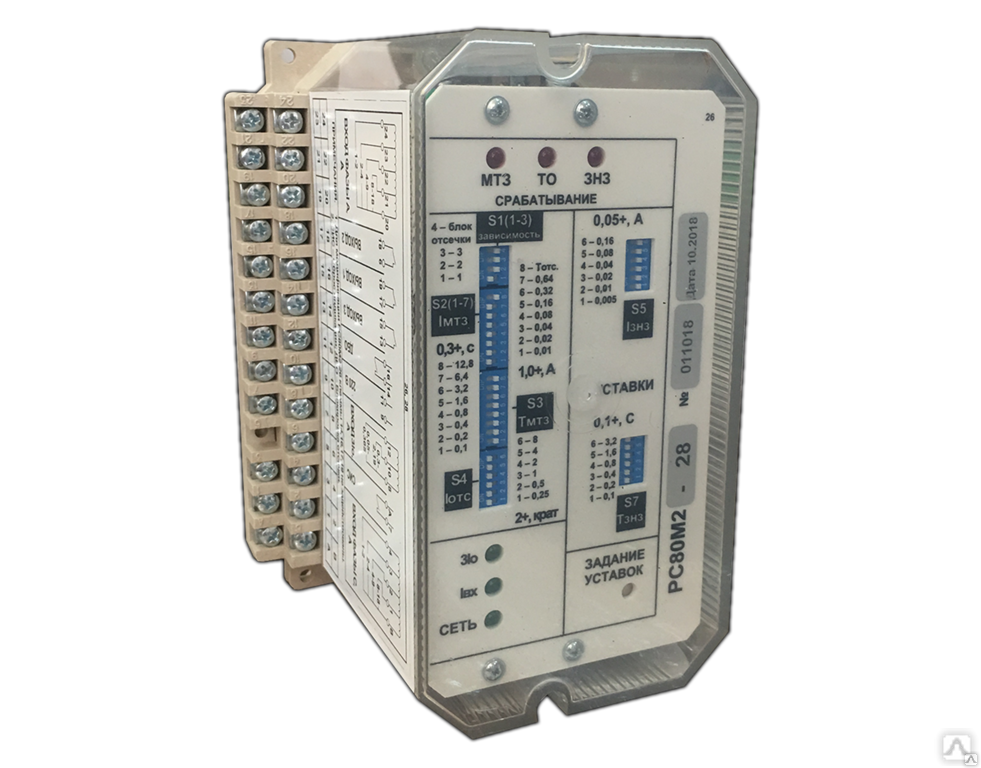

По схеме неполной звезды выполняются двухступенчатые токовые защиты не только с мгновенными реле максимального тока (рис. 5), но и с реле, имеющими обратнозависимую от тока характеристику, чаще всего с реле типа РТ-80 (рис. 6, а, б). В реле этого типа входит индукционный элемент, обеспечивающий обратнозависимую от тока времятоковую характеристику максимальной токовой защиты, и электромагнитный элемент, выполняющий функции токовой отсечки мгновенного действия [7].
На рис. 6, в показана времятоковая характеристика реле РТ-80. Индукционный элемент срабатывает при токе /с,3, но при этом время действия защиты очень велико (несколько секунд). Чем ближе место КЗ и чем больше значение тока /к, тем меньше время срабатывания защиты Г. При КЗ в зоне действия отсечки (рис. 1), когда значение тока /к превышает ее ток срабатывания /с.0, действует электромагнитный элемент и защита срабатывает без выдержки времени на отключение выключателя В поврежденной линии.
Двухступенчатая максимальная токовая защита, использующая трансформаторы тока только в двух фазах (неполная звезда) может выполняться также комплектными устройствами типа ЯРЭ-2201 и ТЗВР. Измерительные органы этих защит реагируют не на фазные токи, как реле РТ1—РТ5 в схеме рис. 5, а на разность фазных токов [8]. Это несколько повышает чувствительность защиты к двухфазным КЗ, однако создает неудобства при согласовании чувствительности таких защит и защит, реагирующих на фазные токи, в том числе защит, выполненных с помощью плавких предохранителей. Защиты типа ЯРЭ-2201 и ТЗВР пока не нашли широкого применения.
Полная звезда.

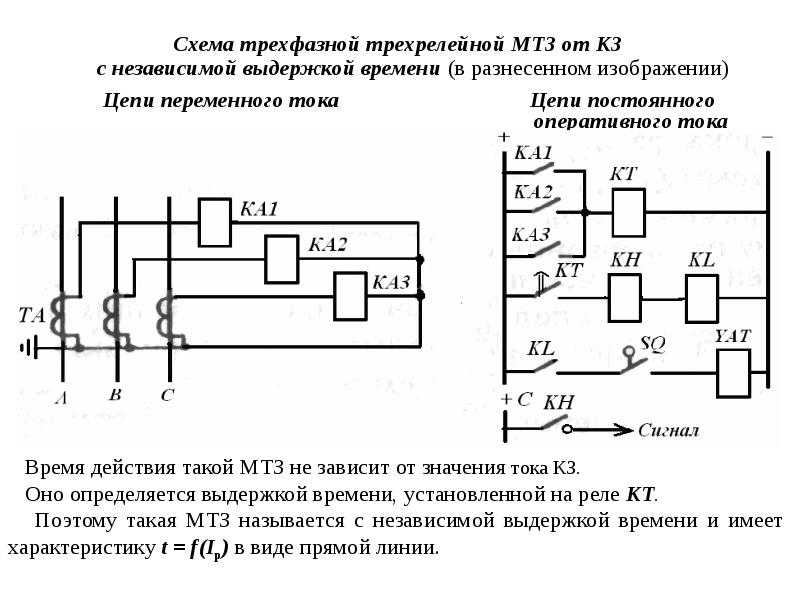

В этой схеме трансформаторы тока устанавливаются во всех трех фазах защищаемого элемента (рис. 7). Измерительные органы (реле) максимальной токовой защиты включаются в каждую фазу (РТ1—РТЗ), а токовой отсечки — в любые две фазы (РТ4, РТ5), Поскольку в нормальном режиме в этих реле проходят фазные токи, равные вторичным токам соответствующих трансформаторов тока, для этой схемы, так же как и для предыдущей, неполной звезды, коэффициент схемы равен 1.
При трехфазном и всех видах двухфазных КЗ (рис. 4, а, б) вторичные токи КЗ проходят по всем трем или каким-либо двум измерительным реле, что обеспечивает надежную работу схемы. При всех видах однофазных и двухфазных КЗ на землю (рис. 4, в, г) также обеспечивается работа схемы максимальной токовой защиты с тремя реле РТ1— РТЗ.Токовая отсечка с двумя реле (РТ4, РТ5) принципиально не реагирует на однофазное КЗ той фазы, в которой отсутствует измерительныйорган, в данной схеме — фазы В (рис.
7).
Рис. 7. Цепи переменного тока двухступенчатой максимальной токовой защиты и токовой защиты нулевой последовательности для сетей с глухозаземленной нейтралью напряжением 110 кВ и выше (схема «полная звезда).
Однако это не считается недостатком, так как в сетях 110 кВ и выше, где в основном и применяется схема полной звезды, наряду с защитой от междуфазных КЗ обязательно устанавливается специальная ступенчатая токовая защита нулевой последовательности от КЗ на землю (ТЗНП на рис. 7). Измерительные органы ТЗНП включены внулевой провод схемы полной звезды. В нормальном симметричном режиме ток в нулевом проводе практически отсутствует, поскольку геометрическая сумма трех фазных токов при угловом сдвиге между ними в 120°, равна нулю. При междуфазных КЗ (рис. 4, а, б) ток в нулевом проводе также близок к нулю. Но при КЗ на землю (рис. 4, в, г) здесь проходят большие токи, обеспечивающие срабатывание ТЗНП. Совместное применение защит от междуфазных КЗ и защит от КЗ на землю («земляных») обеспечивает надежное отключение всех видов КЗ в защищаемой сети 110 кВ и выше [1—3].
При двухфазных КЗ за стандартными двухобмоточными и трехобмоточными трансформаторами, у которых вторичные обмотки НН или СН соединены в треугольник (например, рис. 4, д), максимальная токовая защита, выполненная по схеме полной звезды с тремя реле (рис. 7), реагирует на больший из токов КЗ, равный по значению току трехфазного КЗ. Таким образом, чувствительность защиты при двухфазных и трехфазных КЗ одинакова.
Однако область применения трехфазной трехрелейной максимальной токовой защиты (рис. 7) ограничена. Для защиты сетей 3—35 кВ она не применяется, поскольку в этих сетях устанавливаются, как правило, только по два трансформатора тока. Если бы устанавливались три трансформатора тока, то нецелесообразно выполнять трехрелейную максимальную токовую защиту, которая при двойных замыканиях на землю (рис. 4, г) могла бы вызывать отключение обеих поврежденных линий (см. выше). Что касается сетей напряжением 110 кВ и выше, то для защиты линий этих классов напряжения чаще всего вместо максимальной токовой защиты используется дистанционная защита [1—3, 8].

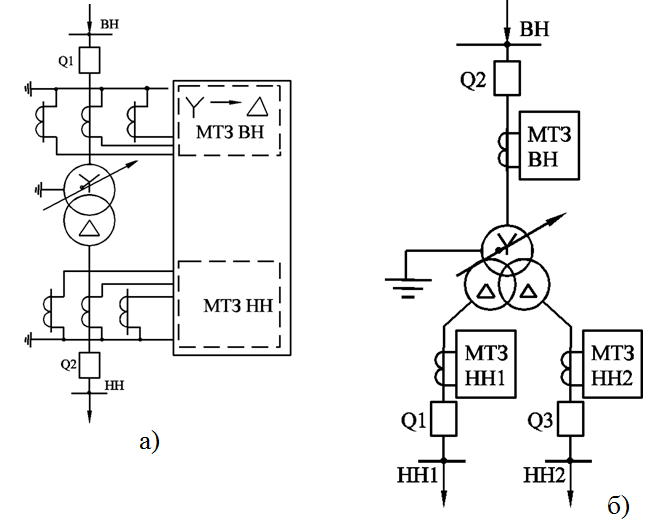

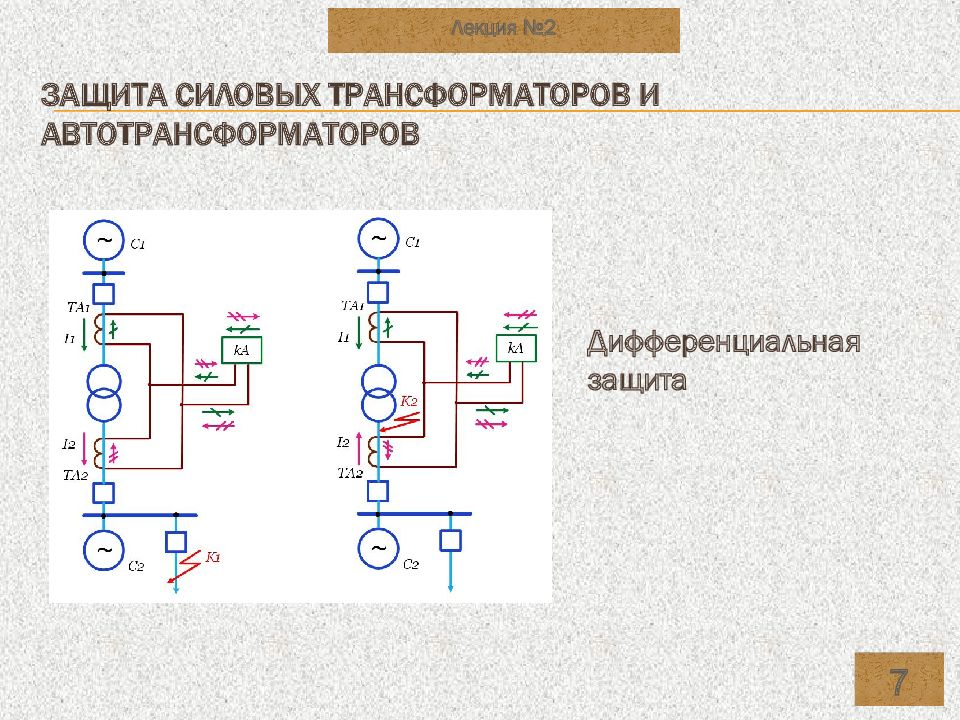

На трансформаторах 110 кВ и выше максимальная токовая защита по схеме полной звезды (рис. 7) также редко применяется по двум причинам. Одной из причин является то, что для включения измерительных реле максимальной токовой защиты понижающих трансформаторов чаще всего используют те же трансформаторы тока, что и для дифференциальной защиты, а их вторичные цепи, как правило, соединяются по схеме треугольника (см. далее). Другой причиной является необходимость существенного увеличения тока срабатывания максимальной токовой защиты, выполненной по этой схеме, для того чтобы обеспечить ее бездействие при однофазных КЗ на землю в питающей сети (рис. 8). При глухозаземленной нейтрали трансформатора, что всегда возможно в сетях этих классов напряжения, при внешнем однофазном КЗ через нейтраль трансформатора может проходить весьма большой ток, называемый утроенным током нулевой последовательности: З/о. При этом по каждой фазе обмотки ВН, соединенной в звезду, проходит всего по одной трети тока 3/0, однако численное значение токов в фазах и, следовательно, в измерительных органах защиты (реле РТ1—РТЗ) оказывается весьма большим, в несколько раз превышающим номинальный ток трансформатора. Для обеспечения несрабатывания защиты при таких внешних КЗ (отстройки) необходимо было бы сильно увеличить ток срабатывания защиты, что привело бы к нежелательному снижению ее чувствительности при КЗ за трансформатором.
Токовая отсечка (реле РТ4, РТ5 на рис. 7) применяется на линиях всех классов напряжения.
Логическая часть, исполнительные и сигнальные органы для схемы защиты рис. 7 используются те же, что и для схемы рис. 5.
Дата добавления: 2020-10-14; просмотров: 300; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Токовая защита релейной защиты промышленных и гражданских зданий
Електроенергетика мережi, обладнання
- Деталі
- Категорія: Росподільні мережі
- РЗіА
- інструкція
- споруди
- промисловість
Для защиты от междуфазных коротких замыканий широко применяют максимальные токовые защиты и токовые отсечки.
Их используют также для защиты от однофазных замыканий на землю.

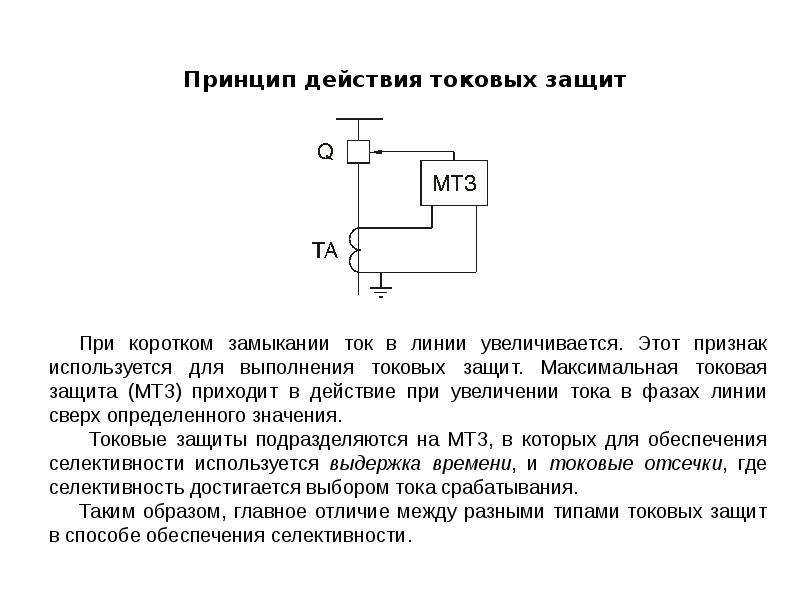

Максимальной токовой защитой называют защиту, действующую в случаях, когда ток в защищаемой цепи превышает значение, равное максимальному рабочему току этой цепи. Такая защита является наиболее надежной, дешевой и простой по выполнению. Ее применяют для защиты кабельных и воздушных линий при одностороннем их питании, генераторов, трансформаторов, высоковольтных электродвигателей.

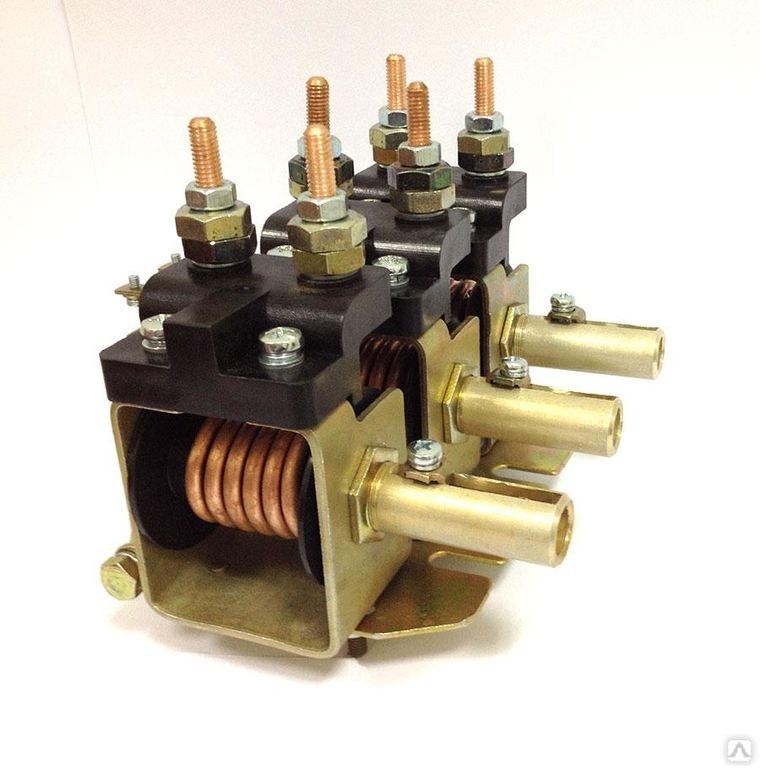

Максимальная токовая защита относится к защитам с выдержкой времени. Ее обычно выполняют с помощью электромагнитных реле максимального тока и реле времени.
На рис. 1, а показана принципиальная однолинейная схема максимальной защиты, выполненной с помощью электромагнитного реле максимального тока КА и реле времени КГ. В нормальном режиме работы защищаемого звена контакты реле КА и КГ разомкнуты. При увеличении тока в обмотке реле КА до определенного значения /с 3 (ток срабатывания защиты) оно срабатывает и замыкает своими контактами цепь обмотки реле времени КТ.
Последнее приходит в действие и через заданную выдержку времени замыкает контактами цепь постоянного тока отключающей катушки YAТ привода выключателя QF. В результате выключатель отключается. В оперативной цепи постоянного тока находятся блок- контакты SQ привода выключателя QF. Если бы этих блок-контактов не было, контакты реле КТ размыкались бы при наличии тока в цепи отключающей катушки привода, вследствие чего могли бы быть повреждены из- за недостаточной мощности на размыкание.
а б
Рис. 1. Принципиальная однолинейная схема (а) и характеристика (б) максимальной токовой защиты с независимой выдержкой времени
Время действия защиты /3 (рис. 1, б) зависит от времени срабатывания реле КТ и не зависит от тока в обмотке токового реле КА, поэтому такую защиту называют защитой с независимой выдержкой времени.
Указательное реле КИ является вспомогательным и служит для сигнализации срабатывания реле.

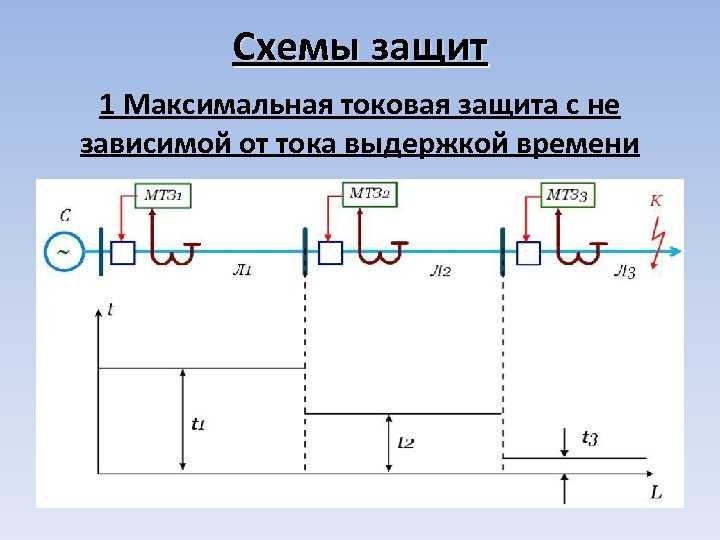

В радиальных сетях с односторонним питанием максимальную токовую защиту выполняют с питающей стороны каждой линии.
При этом для обеспечения селективности отключения выдержку времени защиты подбирают по ступенчатому принципу, согласно которому у каждой последующей защиты, считая по направлению к источнику питания, выдержку времени принимают на ступень времени больше, чем у предыдущей.
Рассмотрим пример выполнения защиты от однофазного короткого замыкания на землю кабельной сети напряжением 6(10) кВ с заземленной нейтралью (рис. 2). Действие защиты основано на том, что в нормальном режиме суммарный поток, создаваемый трехфазной системой токов в жилах кабеля, равен нулю. При замыкании на землю одной из фаз / кабеля симметрия токов нарушается и возникает магнитный поток в магнитопроводе 4, который наводит ЭДС в обмотке 3 трансформатора тока ТА. В результате в цепи реле КА появляется ток и реле срабатывает.
Токовая отсечка может быть быстродействующей или с выдержкой времени (0,5… 1 с). В отличие от максимальной токовой защиты отсечка заранее ограничивается зоной действия. Это делается для обеспечения селективности (избирательности действия), которая достигается путем выбора тока срабатывания отсечки, а не выдержки времени, как при максимальной токовой защите.
Известно, что ток короткого замыкания в линии (рис. 3, а) определяется значением сопротивления от источника питания до места повреждения и уменьшается с удалением последнего, о чем свидетельствует кривая на рис. 3, б. Наименьший ток короткого замыкания возникает при повреждении в конце линии (в точке К1), а наибольший — в ее начале (в точке КЗ). Токовое реле КА отсечки отстраивают от тока короткого замыкания / которой численно равен току короткого замыкания при повреждении в точке К2.
Рис. 2. Выполнение защиты от замыкания на землю в кабельной сети:
а — общий вид кабельной сети с трансформатором тока: б — схема действия защиты; 1 — фазы кабеля; 2 — кронштейн крепления трансформатора тока; 3 обмотка; 4 — магнитопровол
При токе срабатывания /сотс токовая отсечка действует только при коротком замыкании на отрезке JI1, а и не действует на отрезке Л1, б участка Л1 линии, а также вне этого участка, например на сборных шинах или на участке Л2 линии.
Следовательно, токовая отсечка защищает не всю, а только часть линии. Токовую отсечку выполняют по схеме максимальной токовой защиты, но делают быстродействующей, т. е. без выдержки времени (рис. 4).
Рис. 3. Принципиальная схема линии (а) и характеристики (б), поясняющие принцип действия токовой отсечки с односторонним питанием
Рис. 4. Принципиальная схема защиты линии от междуфазных коротких замыканий (токовая отсечка без выдержки времени)

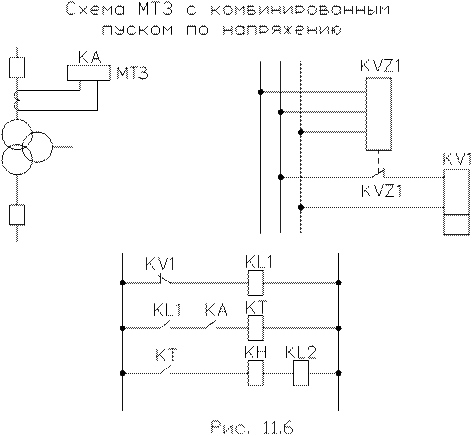

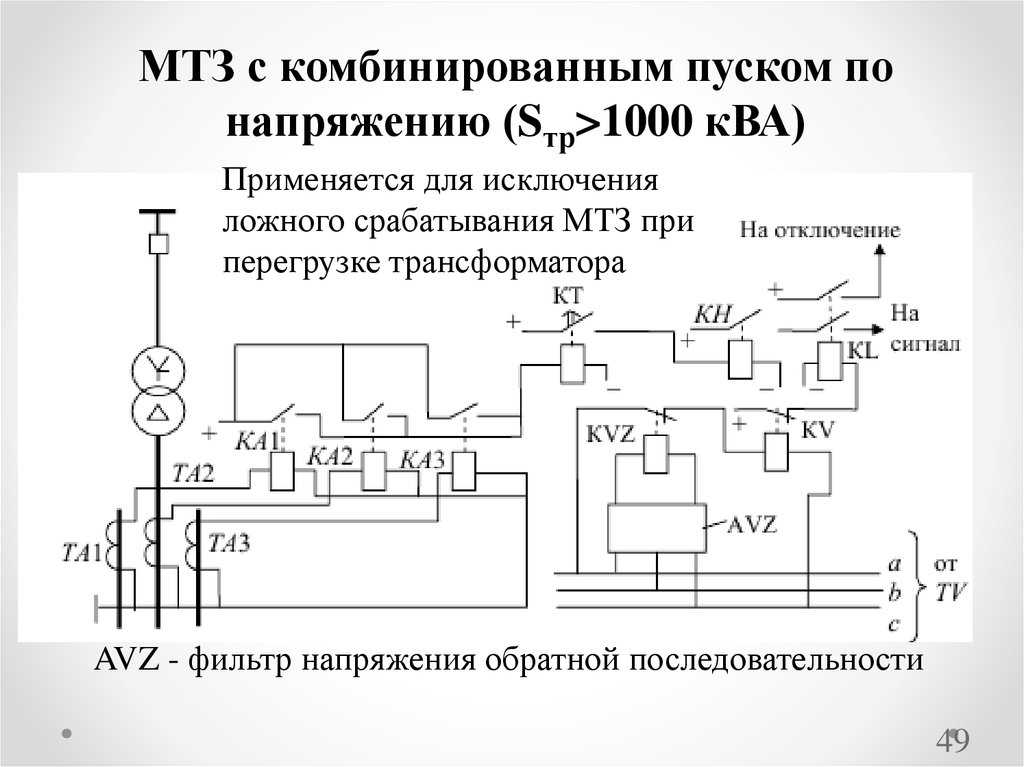

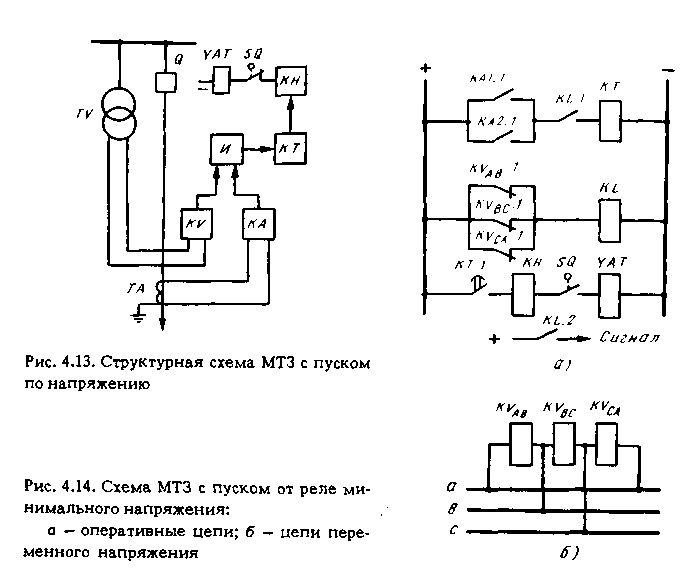

Для защиты участка Л2 (см. рис. 3, б) на линии со стороны питания устанавливают дополнительную защиту, в качестве которой может быть выбрана, например, максимальная токовая защита с выдержкой времени или с пуском от реле минимального напряжения.
Избирательность максимальной токовой защиты обеспечивается только в радиальных сетях с односторонним питанием, в то время как токовая отсечка может применяться в сети любой конфигурации с любым источником питания.
Существенным недостатком токовой отсечки без выдержки времени является то, что она защищает только часть линии, а поэтому не может служить основной защитой линии.
