Выбор профиля опор воздушных линий связи

При проектировании воздушных линий связи (ВЛС) важным этапом является выбор профиля опор. Основные факторы, влияющие на выбор профиля:

• Количество подвешиваемых цепей проводов
• Назначение и класс линии
• Климатические условия в районе строительства
• Механические нагрузки на опоры

Типовые профили опор ВЛС обозначаются номерами от 1 до 6. Чем больше номер профиля, тем большее количество цепей он может нести. Например, профиль №1 используется для подвески до 4 цепей, а профиль №6 — до 32 цепей.

Основные элементы воздушной линии связи

В состав ВЛС входят следующие основные элементы:

• Опоры (промежуточные, анкерные, угловые и др.)
• Траверсы для крепления изоляторов
• Изоляторы
• Провода
• Арматура для крепления проводов
• Заземляющие устройства

Правильное расположение этих элементов обеспечивает надежность и долговечность ВЛС.

Определение типа ВЛС по механической прочности

Тип ВЛС по механической прочности зависит от толщины гололеда в районе строительства и назначения линии. Выделяют следующие типы:

• О — облегченный (до 5 мм гололеда)
• Н — нормальный (5-10 мм)
• У — усиленный (10-15 мм)
• ОУ — особо усиленный (более 15 мм)

От типа линии зависит длина пролета между опорами. Чем выше механическая прочность, тем больше допустимая длина пролета.

Составление схемы скрещивания проводов

Скрещивание проводов на ВЛС применяется для уменьшения взаимных и внешних влияний. Схема скрещивания определяет закономерность распределения скрещиваний вдоль линии. Основные этапы составления схемы:

1. Определение индекса скрещивания
2. Построение схем для простых индексов
3. Составление итоговой схемы по сложному индексу
4. Анализ взаимной защищенности цепей

Правильно составленная схема скрещивания обеспечивает максимальную защищенность линии при минимальных затратах.

Основные этапы строительства ВЛС

Технологический процесс строительства воздушной линии связи включает следующие основные этапы:

1. Подготовка трассы (расчистка просеки, планировка)
2. Рытье котлованов под опоры
3. Сборка и установка опор
4. Монтаж траверс и изоляторов
5. Раскатка и подвеска проводов
6. Регулировка стрелы провеса проводов
7. Скрещивание проводов по схеме
8. Монтаж заземляющих устройств

Соблюдение технологии на каждом этапе обеспечивает качество и надежность построенной линии связи.

Выбор оптимальной длины пролета ВЛС

Длина пролета между опорами ВЛС — важный параметр, влияющий на надежность и экономичность линии. Как правильно выбрать оптимальную длину пролета?

Основные факторы, определяющие длину пролета:

• Тип линии по механической прочности
• Материал и сечение проводов
• Климатические условия (ветровые и гололедные нагрузки)
• Рельеф местности

Для линий связи I и II класса допустимая длина пролета составляет:

• 50-83 м для облегченного типа
• 40-62 м для нормального типа
• 35-50 м для усиленного типа

Увеличение длины пролета снижает расход опор, но повышает механические нагрузки на провода и опоры. Оптимальная длина выбирается на основе технико-экономических расчетов.

Особенности монтажа проводов на ВЛС

Монтаж проводов — ответственный этап строительства ВЛС. Какие ключевые моменты нужно учитывать?

1. Выбор способа раскатки проводов (по земле или с барабана)
2. Соблюдение допустимых тяжений при подвеске
3. Правильное крепление проводов к изоляторам
4. Регулировка стрелы провеса
5. Выполнение соединений и ответвлений
6. Монтаж виброгасителей при необходимости

Качественный монтаж проводов обеспечивает надежную работу линии в течение длительного срока эксплуатации.

Заземление элементов ВЛС

Заземление — важная часть системы грозозащиты ВЛС. Основные правила устройства заземлений:

• Заземлению подлежат металлические опоры, траверсы, арматура
• Сопротивление заземления не должно превышать 10 Ом
• В качестве заземлителей используются вертикальные электроды
• Заземляющие спуски прокладываются по опоре и соединяются с заземлителем

Правильно выполненное заземление защищает линию от грозовых перенапряжений и повышает безопасность обслуживания.

Правила ПУЭ, которые нарушают чаще всего и ответсвенность за нарушения

Что такое ПУЭ мы рассматривали, а также изложили полный свод этих правил на отдельной странице: https://samelectrik.ru/pue. Каждый проектировщик электрических сетей, а также непосредственно электромонтер должен знать эти правила и руководствоваться ими. Однако в реальности многие нарушают ПУЭ, чтобы сэкономить, сделать проще, быстрее и что более актуально — своими руками. Результаты плачевные: чаще всего это пожары и поражение электрическим током, реже — выход из строя электроустановок, в том числе и бытовой техники, а также необходимость все переделывать (когда вышестоящие органы попросту не принимают объект). В этой статье мы расскажем, какие правила ПУЭ нарушаются чаще всего, чтобы читатели сайта Сам Электрик не допускали типичные ошибки.

• Типичные нарушения ПУЭ
• Сечение жил меньше допустимого
• Места соединения проводов недоступны для осмотра и ремонта
• Провода соединяются скруткой
• Провод заземления подключается шлейфом
• Кабель-каналы заполняются на весь объем
• Неправильное соединение нуля и заземления
• Несоответствующая цветовая маркировка проводов
• Неправильная прокладка кабеля в деревянных домах
• Соединение алюминия и меди напрямую
• Ответственность за нарушение ПУЭ

Типичные нарушения ПУЭ

Сечение жил меньше допустимого

В ПУЭ (Глава 2. 1, пункт 2.1.14, таблица 2.1.1) говорится о том, что для стационарной проводки сечение кабеля должно быть не менее 1 мм² по меди и 2.5 мм² если жилы алюминиевые. На практике случается так, что для стационарной электропроводки используется провод типа ПУГНП или ПУНП или его более современный аналог ШВВП сечением 0.75 мм², например, для подключения точечных светильников.

Действительно точечные светильники, особенно если они светодиодные, потребляют малый ток. Но минимальное сечение жил обусловлено не только допустимым током, но и их механической прочностью. Слишком тонкие жилы невозможно качественно подсоединить к различным клеммникам. При подключении они могут переломиться, контакт может ослабнуть или вовсе выскочить из клеммников.

Есть еще одна проблема: некоторые электрики выбирают сечение токопроводящих жил по принципу «нагрузка маленькая, поэтому сойдет любое сечение». Но так делать нельзя.

Линии электропроводки защищаются автоматическими выключателями. И сечение кабеля, и номиналы автоматов должны выбираться соответственно друг другу. На линии проложенные кабелем с медными жилами сечением в 1.5 мм² устанавливают автоматические выключатели с током не более 10А, а на 2.5 мм² — 16А.

В таблице 1.3.4 (Глава 1.3 ПУЭ) указаны большие значения допустимых токов, но такие ограничения на выбор автоматов связаны с тем, что автоматический выключатель будет продолжать работу и при токе, превышающем на 13% номинальный. Это может привести к перегреву проводов, особенно при групповой прокладке в стенах или трубах и последующему оплавлению изоляции и развитию аварийной ситуации.

Приведем на примере распространенных номиналов автоматических выключателей, используемых в быту. Так они не будут срабатывать в течение одного часа при токах:

Номинал АВ	Ток условного нерасцепления (1.13 In)
10	11,3
16	18,08
20	22,6
25	28,25
32	36,16
40	45,2
50	56,5

Согласно таблице 1. 3.4 при прокладке в трубе допустимый длительный ток равен 18А для одного двухжильного и 15А для одного трёхжильного медного провода (кабеля) с сечением жил 1,5 мм² с ПВХ изоляцией (ВВГнг-LS, например), при температуре в 25˚ C, при большей температуре ток должен быть меньше. Из-за такой особенности автоматических выключателей, провод в 1,5 мм², защищенный 16А автоматом, может работать под током, превышающим его допустимую величину.

Также если вы всю линию проложили толстым кабелем, а ответвление на выключатель, розетку или светильник сделали проводом в 0,5-0,75 мм², то автоматический выключатель не сработает. В случае КЗ или даже перегрузки для жил в пределах его номинала, провод нагреется, изоляция оплавится. Всё это может вызвать возгорание.

Из этого следует, что нужно выбирать сечение провода не только по величине нагрузки, но и учитывать ток автоматического выключателя, которым защищена эта линия.

Места соединения проводов недоступны для осмотра и ремонта

Согласно пункту 2. 1.23 главы 2.1 ПУЭ места соединения и ответвления проводов должны быть доступны для ремонта и осмотра. Другими словами – все распределительные коробки должны быть доступны для обслуживания. Их нельзя заштукатуривать, закрывать подвесными и натяжными потолками, гипсокартоном или замуровывать в стяжке. Но на деле они часто заштукатуриваются, или прячутся за гипсокартоном, потому что мало кому хочется, чтобы их интерьер «украшали» крышки распредкоробок.

Однако, не все так категорично. Если вы хотите скрыть распределительные коробки, следует выполнять соединение пайкой, сваркой или гильзами. Так прописано в пункте 526.3 ГОСТ Р 50571.5.52-2011.

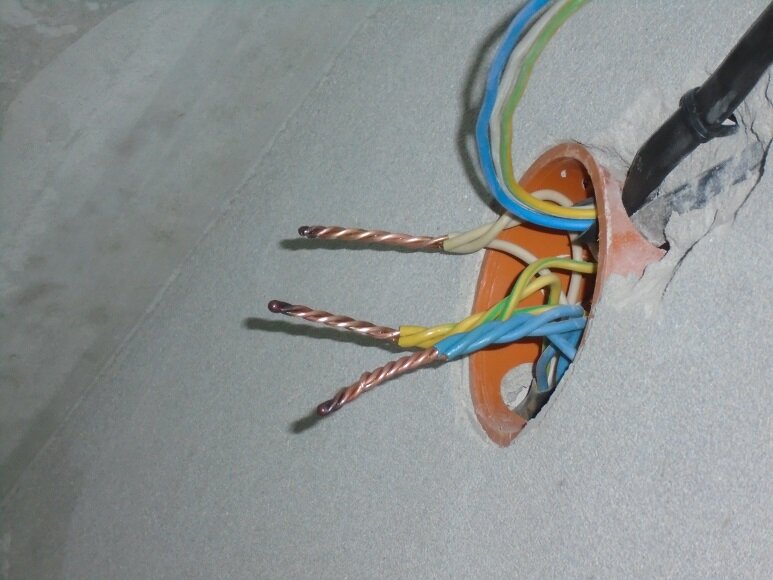

Провода соединяются скруткой

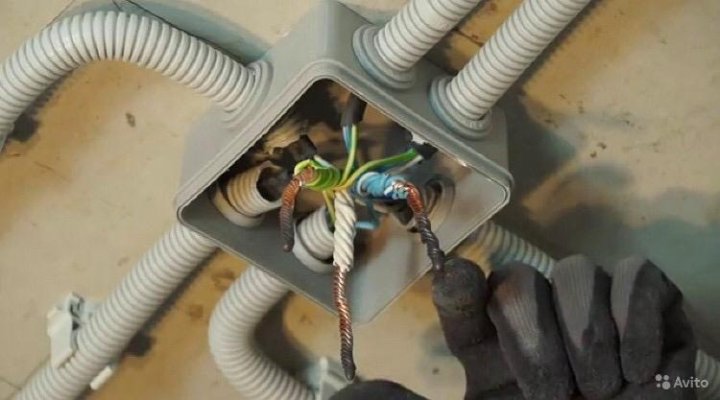

Скрутка – легкий способ соединения излюбленный «шабашниками» и мастерами широкого спектра. Эти люди хотя и умеют делать проводку и даже качественно выполнять ряд электромонтажных работ, расключать различные схемы и прочее, но наплевательски относятся к соединениям по двум причинам:

1. Скрутка простой способ соединения — закрутить пассатижами да заизолировать.
2. На соединители нужны деньги, на гильзы – недешевая обжимка. Конечная прибыль с объекта будет больше, если сэкономить на этом.

Но проблема заключается в том, что скрутка пока новая хорошо проводит ток и наблюдения, замеры и исследования показывают то, что зачастую обеспечивает меньшее переходное сопротивление и, как следствие, нагрев. Но со временем она ослабевает и контакт ухудшается, начинает греться. Это происходит из-за изменения температуры и расширения металлов, окисления (особенно актуально для алюминия), вибрации.

Разрешенные способы соединений описаны в п. 2.1.21 ПУЭ, среди них:

1. Опрессовка.
2. Сварка.
3. Пайка.

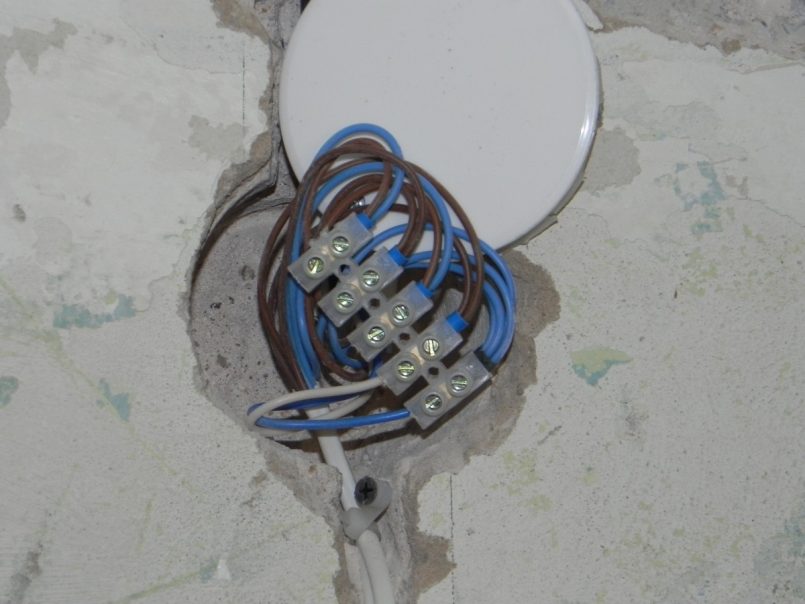

4. Различные клеммники, зажимы, сжимы винтовые, рычажные, пружинные и прочее. К ним относятся и колпачки СИЗ, и популярные сегодня «ВАГО».

Как вы видите, среди них нет скрутки!

Провод заземления подключается шлейфом

В главе 1.7 сказано, что нужно обеспечить непрерывность защитного проводника. А в п. 1.7.122:

«непрерывность электрической цепи обеспечивается либо их (РЕ-проводников) конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений.»

Это значит, что все соединения заземляющего проводника должны быть надежными и защищенными от повреждений, как и сам проводник. Но при подключении розеток или светильников защитный проводник, да и фазу с нулем, нередко подключают шлейфом. То есть провода к следующей розетке подключаются к контактам предыдущей. При соединении проводов в клеммниках розеток (или других электроприборов) возможно нарушение контакта в результате их перегрузки или со временем они могут ослабнуть или вовсе исчезнуть.

В результате все розетки, светильники и другие точки, подключенные шлейфом, остаются без защиты. Чтобы этого избежать следует подключать как защитный проводник, так и фазу с нулём «звездой», то есть либо от каждой распределительной коробки вести кабель к каждой точке, либо делать проводку без распределительных коробок, когда от каждой розетки кабель ведут напрямую к электрощиту. Таким образом, отключение одной из розеток никак не скажется на защищенности и работоспособности всех остальных.

Кабель-каналы заполняются на весь объем

При прокладке открытой электропроводки в кабельных каналах, гофре или трубах нельзя наполнять их кабелями под завязку. Из-за этого они будут сильнее греться, и может произойти возгорание.

В пункте 2.1.61 главы 2.1. ПУЭ сказано, что в глухие короба провода должны укладываться так, чтобы сумма их сечений с учетом изоляции не превышала 35% сечения короба, а для электротехнических коробов с открывающимися крышками (плинтусы для кабелей и кабельные каналы) на 40%.

Для правильного расчета допустимого количества кабелей в кабель-канале следует:

1. Рассчитать площадь поперечного сечения кабельного канала и умножить её на 0,4 (40%).
2. Рассчитать площадь поперечного сечения кабеля с учетом его оболочки (по наружному диаметру).
3. Разделить 40% площади кабель-канала на площадь 1 кабеля. Теперь вы узнаете сколько кабелей с определенным количеством жил и сечением можно положить в конкретный кабельный канал.

Неправильное соединение нуля и заземления

В большинстве случаев на ввод в дома приходит 2 или 4 провода — 1 или 3 фазы и PEN-проводник (совмещенный нулевой и защитный проводник), такая система заземления называется TN-C, однако, согласно п. 7.1.13 главы 7.1 ПУЭ электроснабжение жилых и общественных зданий должно быть организовано с системой заземления TN-S или TN-C-S.

Систему TN-S организовать вы никак не сможете, потому что предполагается прокладку пяти проводов (3 фазы, рабочий ноль и защитный проводник) от питающей подстанции. Но вот TN-C-S сделать можно: для этого PEN-проводник повторно заземляют на вводе и разделяют на PE (защитный проводник) и N (рабочий ноль). При этом после точки разделения PE и N объединять в любой из точек электрической цепи запрещается (п. 1.7.135). Подробнее читайте в нашей статье: https://samelectrik.ru/kak-razdelit-pen-provodnik-soglasno-pue.html.

PEN или «ноль со столба» должен соединяться с PE – заземляющей шиной ДО вводного автоматического выключателя. Таким образом, выполняется требование п. 7.1.21 о том, что в PE и PEN проводниках не должно быть коммутационных приборов, так как на автоматический выключатель, а затем и к счетчику идёт уже чистый рабочий ноль (N).

Разделение нуля выполняют так, как показано на схеме ниже, к РЕ-шине подключается заземление.

То есть PEN, N и PE должны идти к отдельным клеммам (опять-таки п. 1.7.135), соединять их под одним болтом запрещено, поскольку не получится надежного контакта.

Несоответствующая цветовая маркировка проводов

Почти в каждом кабеле жилы отличаются по цвету. Это нужно для того, чтобы упростить монтаж и обслуживание электропроводки. Согласно п. 1.1.29-30 главы 1.1 ПУЭ проводники должны маркироваться согласно ГОСТ Р 50462, а именно:

• нулевые проводники – буквой или голубым (синим) цветом;
• защитные проводники (земля) — буквами или чередующимися продольными или поперечными полосами желтого и зеленого цветов.

Шины трёхфазной системы обозначаются так:

• фаза А – желтым;
• фаза В – зелёным;
• фаза С – красным.

При этом согласно ГОСТ Р 50462-2009, приложению А и разделу 5, для идентификации проводников и шин используются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый. Предпочтительными являются коричневый, белый и черный.

На практике в кабелях всегда почти всегда есть синяя и желто-зеленая жила для нуля и защитного проводника соответственно. Фаза — коричневая жила, как правило, но в пятижильных кабелях может быть и белой, и черной, что совпадает с требованиями государственного стандарта.

Это важно, потому что если вы подключите к желто-зеленому проводнику фазу — это может подвергнуть опасности жизнь обслуживающих электриков и людей, которые будут пользоваться электроустановкой.

Подробнее читайте в статье про цветовую маркировку проводов: https://samelectrik.ru/cvetovaya-markirovka-provodov.html.

Неправильная прокладка кабеля в деревянных домах

В деревянных домах скрытую проводку нужно прокладывать в металлических трубах обладающих локализационной способностью. Это значит, что использовать металлорукав нельзя, потому что он такой способностью не обладает. Локализационная способность – это свойство материала предотвратить распространение искр и пламени за его пределы: когда начнут гореть и искрить кабеля, по какой-то причине, искры не должны попасть на деревянные стены. Переходы через стены и перегородки должны выполняться в металлической гильзе или трубе. Так гласит пункт 7.1.38.

Открытую проводку можно прокладывать непосредственно по поверхности стен, на изоляторах, в кабельном канале, гофре. Подробнее о выборе способа прокладки для стен из разных материалов описано в таблице 2.1.3 главы 2.1 ПУЭ.

Соединение алюминия и меди напрямую

Соединение меди и алюминия с непосредственным касанием, то есть скруткой или под один болт в клеммнике или на шине, неминуемо приведет к разрешению такого соединения. Дело в том, что у них разные потенциалы и под действием электрического тока начинается процесс электролиза и разрушения проводников.

Для соединения проводников из меди и алюминия необходимо использовать специально предназначенные клеммники, гильзы ГМА (медно-алюминиевые) или соединять через болт с шайбой между жилами.

Ответственность за нарушение ПУЭ

После проведения электромонтажных работ объект проходит приёмку. Если кратко, то инспектор Ростехнадзора проверяет ряд документов, проводит осмотр электроустановки и если всё выполнено качественно и соответствует требованиям ПУЭ, ГОСТ, СП и других нормативных документов, то оформляется Акт допуска электроустановки в эксплуатацию. Если нет — то оформляется Акт-предписание в котором перечислены все нарушения. После их устранения происходит повторная проверка.

Для физических лиц проверка электромонтажных работ в квартирах, домах и коттеджах не производится, если присоединяемая мощность менее 15 кВт.

То есть если вы нарушаете нормы и правила электромонтажа – объект просто не пройдет приёмку. Но даже если вы прошли проверку с нарушениями.

Ответственность за нарушение правил ПУЭ и ПТЭЭП возлагается на юридических лиц, предпринимателей и предприятиях. Ниже приведены лица, на которых возлагается ответственность:

1. Руководитель.
2. Работники обслуживающие электроустановки.
3. Работники проводящие ремонт ЭУ.
4. Руководители и специалисты энергетической службы (главный энергетик и пр.).
5. Руководители и специалисты технологических служб.

Для них предусмотрена административная и уголовная ответственность по ряду статей среди них:

КоАП РФ статья 9.11. Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки.

«… наложение административного штрафа на граждан в размере от пяти до десяти минимальных размеров оплаты труда; на должностных лиц от десяти до двадцати минимальных размеров оплаты труда; на юридических лиц – от ста до двухсот минимальных размеров оплаты труда. »

УК РФ Статья 143. Нарушение правил охраны труда.

Если это повлекло за собой причинение тяжкого вреда здоровью человека виновные в этом лица:

«… наказываются штрафом в размере до двухсот тысяч руб или в размере заработной платы или иного дохода осуждённого за период до восемнадцати месяцев, либо исправительными работами на срок до двух лет, либо лишением свободы на срок до одного года.»

В случае гибели человека ответственные за ОТ лица:

 «… наказываются лишением свободы на срок до трёх лет с лишением права занимать определённые должности или заниматься определённой деятельностью на срок до трёх лет или без такого.»

УК РФ Статья 219. Нарушение правил пожарной безопасности (если в результате неправильного монтажа, наладки и эксплуатации возник пожар)

«… если это повлекло по неосторожности причинение тяжкого вреда здоровью человека, наказывается штрафом в размере до восьмидесяти тысяч руб или иного дохода осуждённого за период до шести месяцев, либо ограничением свободы на срок до трёх лет, либо лишением свободы на срок до трёх лет с лишением права занимать определённые должности или заниматься определённой деятельностью на срок до трёх лет или без такого. »

«… повлекшее по неосторожности смерть человека, наказывается ограничением свободы на срок до пяти лет или лишением свободы на срок до пяти лет с лишением права занимать определённые должности или заниматься определенной деятельностью на срок до трёх лет или без такового.»

«.. повлекшее по неосторожности смерть двух или более лиц, наказывается лишением свободы на срок до семи лет с лишением права занимать определённые должности или заниматься определенной деятельностью на срок до трёх лет или без такового.»

Вот мы и рассмотрели, какие правила ПУЭ нарушаются чаще всего и какая ответственность предусмотрена за нарушения! Если остались вопросы или вы хотите дополнить материал, пишите в комментариях!

Также читают:

• Ошибки при монтаже электропроводки
• Ошибки при прогреве бетона зимой
• Как провести электропроводку по полу, не нарушая правила

Практическая работа №1 «Технология строительства воздушных линий связи»

---

При копировании материала укажите ссылку © 2018
контакты
rykovodstvo.ru

Министерство образования Республики Башкортостан УФИМСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ РАДИОЭЛЕКТРОНИКИ РЕКОМЕНДОВАННА экспертным советом ГБОУ СПО «УГКР» Заключение Экспертного совет а № ____ «_____» ______________2013 г. УТВЕРЖДАЮ Зам. директора по УМР _____________ Л.Р. Туктарова «_____» ______________2013 г. СБОРНИК МЕТОДИЧЕСКИХ УКАЗАНИЙ ДЛЯ СТУДЕНТОВ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКИХ РАБОТ МЕЖДИЦИПЛИНАРНЫЙ КУРС «ЛИНЕЙНЫЕ СООРУЖЕНИЯ СВЯЗИ» специальность «Информационная безопасность телекоммуникационных сетей» ДЛЯ СТУДЕНТОВ ОЧНОЙ ФОРМЫ ОБУЧЕНИЯ СОГЛАСОВАННО _______________ Р.Р. Рахимов РАССМОТРЕНО На заседании кафедры телекоммуникаций _________ Н.С.Слесарева «___» __________2013 г. РАЗРАБОТЧИК ___________ И.З. Шарафутдинова Уфа 2013 г. СОДЕРЖАНИЕ Предисловие 3 Практическая работа №1 «Технология строительства воздушных линий связи» 6 Практическая работа №2,3 «Технология прокладки кабельных линий связи» 10 Практическая работа №4,5 «Технология прокладки кабельной телефонной канализации» Практическая работа №6,7«Технология монтажа кабельных линий связи» Практическая работа №8 «Монтирование кабельных и воздушных вводов в жилые и общественно- производственные здания» Практическая работа №9 «Технология ввода кабелей в здание АТС. Оборудование шахт» Практическая работа №10,11 «Технология монтажа оконечных устройств» Практическая работа №12 «Расчет параметров волоконно-оптических кабелей» Практическая работа №13 «Технология герметизации муфт местной связи» Практическая работа №14 «Расчет абонентских соединительных кабелей. Выбор типа кабеля» Практическая работа №15 «Осуществление эксплуатация линейных сооружений связи ПРЕДИСЛОВИЕ Методические указания для выполнения практических работ являются частью основной профессиональной образовательной программы Государственного образовательной учреждения среднего профессионального образования «Уфимский государственный колледж радиоэлектроники» по специальностям СПО «Информационная безопасность телекоммуникационных сетей» в соответствии с требованиями ФГОС СПО третьего поколения. Методические указания по выполнению практических работ адресованы студентам очной, заочной и заочной с элементами дистанционных технологий формы обучения. Методические указания включают в себя учебную цель, перечень образовательных результатов, заявленных во ФГОС СПО третьего поколения, задачи, обеспеченность занятия, краткие теоретические и учебно-методические материалы по теме, задания для практической работы студентов и инструкцию по ее выполнению, методику анализа полученных результатов, порядок и образец отчета о проделанной работе. Методические указания созданы в помощь для работы на занятиях, подготовки к практическим работам, правильного составления отчетов. Приступая к выполнению практической работы, необходимо внимательно прочитать цель и задачи занятия, ознакомиться с требованиями к уровню подготовки в соответствии с федеральными государственными стандартами третьего поколения (ФГОС-3), краткими теоретическими сведениями и учебно-методическими материалами по теме практической работы, подобрать материал согласно теме занятия, сделать по нему презентацию и подготовить доклад. Все задания к практической работе необходимо выполнять в соответствии с инструкцией, анализировать полученные в ходе занятия результаты по приведенной методике. Отчетом о выполненной практической работе необходимо выполнить по приведенному алгоритму или инструкцию по выполнению работы. Наличие положительной оценки по практическим работам необходимо для получения зачета по дисциплине, поэтому в случае отсутствия на уроке по любой причине или получения неудовлетворительной оценки за практическую работу необходимо найти время для ее выполнения или пересдачи. Правила выполнения практических работ 1. Студент должен прийти на занятие подготовленным к выполнению практической работы. 2. После проведения практической работы студент должен представить отчет о проделанной работе. 3. Отчет о проделанной работе следует выполнить в журнале практических работ на листах А4 с одной стороны листа. Оценку по практической работе студент получает, если: студентом работа выполнена в полном объеме; студент может пояснить выполнение любого этапа работы; отчет выполнен в соответствии с требованиями к выполнению работы; студент отвечает на вопросы преподавателя и других студентов группы на удовлетворительную оценку и выше. Зачет по выполнению практических работ студент получает при условии выполнения всех предусмотренных программой практических работ после сдачи журнала с отчетами по работам и оценками Внимание! Если в процессе подготовки к практическим работам возникают вопросы, разрешить которые самостоятельно не удается, необходимо обратиться к преподавателю для получения разъяснений или указаний в дни проведения дополнительных занятий. Практическое занятие № 1 «Технология строительства ВЛС» I. Цель занятия: 1. Ознакомление с технологией строительства ВЛС. II. Задание: 1. Выберите типовой профиль опор ВЛС по заданному количеству подвешиваемых цепей. 2. Изобразите на рисунке фрагмент ВЛС с выбранным в п.1 профилем опор, состоящий из заданного количества и типа опор; укажите названия элементов ВЛС. 3. Исходя из заданной толщины гололеда и назначения ВЛС, определите тип ВЛС по механической прочности и длину пролета. 4. Составьте схему скрещивания двух цепей ВЛС 16-элементной секции скрещивания по заданным индексам; определите индекс и составьте схему взаимной защищенности между этими цепями. Исходные данные приведены в таблице 1. Вари ант Кол-во цепей Кол-во и типы опор Толщина гололеда Назначение ВЛС Индекс скрещивания Цепь 1 Цепь 2 1 20 1 промежуточная 4 Телефонная I класса 2-4-8 1-8 2 8 1 промежуточная и 1 угловая 12 ПВ II класса 1-2-8 2-4 3 5 1 промежуточная и 1 усиленная 9 Телефонная II класса 2-8 1-2-4 4 16 1 промежуточная и 1 анкерная 14 Телефонная III класса 1-4-8 1-4 5 3 2 промежуточные, 1 противоветровая 18 ПВ I класса 1-2-4-8 1-8 6 4 2 промежуточные, 1 кабельная 11 Телефонная I класса 4-8 1-2-8 7 Рис. Профиль №1 8 2 промежуточные, 1 анкерная 8 Телефонная III класса 2-4-6 1-2 8 6 2 промежуточные, 1 усиленная 13 ПВ II класса 1-4 1-2-4 9 10 3 промежуточные 16 Телефонная II класса 2-8 2-4-8 10 7 1 промежуточная, 1 противоветровая 7 Телефонная III класса 1-2 1-2-4-8 III. Методические указания по выполнению задания. Для выполнения задания 1 изучите материал (1, с. 20-26; 132-134., 4, с. 12-17; 28-42; 105-111). Приведите условие задачи и таблицу с Вашим вариантом задания. 3.1. Пользуясь, рис. 2.5 в (1) и рис. 2.9 в (4), выберите типовой профиль в соответствии с заданным числом цепей. Укажите номер выбранного профиля. 3.2. Изобразите на рисунке эскиз фрагмента ВЛС, который содержит заданное число пор с выбранным профилем. На рисунке укажите названия элементов ВЛС. Например, пусть задано: количество цепей: 3; одна промежуточная и одна усиленная опоры. Выбираем профиль №1. 3.3. По заданной толщине гололеда и назначению ВЛС можно определить тип линии и длину пролета, т.е. расстояние между опорами по приведенной таблице 2. Таблица 2 Тип линии Толщина гололеда, мм Длины пролетов, м Телефонные линии Линии ПВ I и II класс III класса I класса II класса О — облегченный Н — нормальный У — усиленный ОУ — особо усиленный 5 10 15 20 50 50 40 35,7 83,3 62,5 50 50 62,5 50 40 40 83,3 62,5 505 50 3. 4. Для уменьшения величины взаимных и внешних влияний на ВЛС применяется скрещивание по определенной схеме. Схема скрещивания – закономерность распределения отдельных скрещиваний на каждой цепи вдоль линии. Выбор схемы скрещивания определяется достижением максимальной защищенности при минимальных затратах. Для условного изображения схем скрещивания служат индексы скрещивания. Существуют основные (или простые) индексы: 1, 2, 4, 8, 16, 32, 64, 128 и производные (или сложные) индексы: (1-2), (1-4-16), (1-2-16-64) и т.д. Вам заданы сложные индексы. Чтобы составить схему скрещивания по сложному индексу, надо сначала построить схемы скрещивания для всех простых индексов, входящих в состав сложного, а затем для заданного сложного. Причем скрещивание производится на тех элементах, где число скрещиваний для всех схем, составленных для простых индексов, оказалось нечетным. Если это число четное, эффект от скрещивания пропадает, и на этом элементе скрещивание не производится. На последнем элементе скрещивание не производится. Если схема скрещивания одной цепи отличается от другой, то эти цепи взаимно защищены. Степень взаимной защищенности определяется несовпадающими индексами. Пример: Пусть, задана 16-элементная секция скрещивания: индекс скрещивания первой цепи (1-8) и второй цепи (1-2-4). Таблица 3 Составим схему скрещивания для индексов 1 и 8; затем схему скрещивания первой цепи по индексу (1-8). Далее построим схемы скрещивания для индексов 1, 2, 4 и схему скрещивания второй цепи по индексу (1-2-4). Теперь определим индекс взаимной защищенности между цепями 1 и 2. Совпадает в индексах «1», поэтому индекс взаимной защищенности: (2-4-8). Составляем схему взаимной защищенности по этому индексу. 4. Контрольные вопросы 1. Какие известны типы ВЛ? 2. Основные линейные материалы. 3. Применение железобетонных опор и приставок. 4. Скажите об электрических характеристиках ВЛС. 5. Системы передачи по ВЛС. 6. Скажите о достоинствах и недостатках ВЛС. 5. Содержание отчета. 1. Наименование темы занятия. 2. Цель занятия. 3. Эскиз фрагмента ВЛС, содержащее заданное число пар с выбранным профилем. 4. Ответы на контрольные вопросы. 5. Вывод. Практическое занятие № 2,3 «Технология прокладки кабельных линий связи» 1 Цель работы Практическое ознакомление с прокладкой кабельных линий связи. Закрепление знаний о прокладке кабельных линий связи
	Правила проектирования, строительства и эксплуатации волоконно-оптических… В (в дальнейшем волс-вл 0,4-35 кВ) разработаны по заданию Министерства Российской Федерации по связи и информатизации в связи с насущной…		Решение Совета директоров ОАО «дрск» Технология производства строительно-монтажных работ в процессе строительства, технического перевооружения и реконструкции воздушных. ..
	Изменения в Извещение о закупке способом конкурентных переговоров «Новый аэровокзальный комплекс внутренних/международных воздушных линий Международного аэропорта Челябинск (Баландино). 1-я очередь,…		На поставку и комплекс работ по установке и демонтажу мониторов в… Закупка проводится среди участников прошедших предварительный квалификационный отбор (извещение №31806840555)
	Практическая работа №12 72 Изучение холодильных шкафов 72 Практическая… Ознакомление с оборудованием системы автоматизации ресторанной деятельности (r- keeper) 22		Руководство по эксплуатации 1 шт. Аккумуляторы Ni-Mh 2,1 A/ч аа 4 шт Предназначен для поиска подземных, воздушных кабельных линий связи; локализации места обрыва или короткого замыкания
	Практическая работа №1 «Работа с нормативными документами» …		Приказ от 30 июня 2003 г. N 284 об утверждении рекомендаций по технологическому… Утвердить прилагаемые Рекомендации по технологическому проектированию воздушных линий электропередачи напряжением 35 кВ и выше
	Правила устройства воздушных линий электропередачи напряжением 6… В настоящих Правилах изложены требования, предъявляемые к устройству воздушных линий электропередачи напряжением 6 20 кВ с защищенными…		Практическая работа №1 «Расчет срока окупаемости капитальных вложений… Практическая работа №2 «Задача выбора поставщика и ее решениена основе анализа полной стоимости»
	Российской федерации (минтранс россии) федеральное агентство воздушного транспорта В течение первых 5 месяцев 2013 года произошло 2 авиационных происшествия и 1 серьезный инцидент, связанных со столкновением воздушных…		Правила технического обслуживания и ремонта линий кабельных, воздушных… …
	Практическая работа 1 «Создание алгоритма разработки web-сайта» Практическая работа 7-8 «Дополнительные элементы языка html для форматирования web-страниц»		Практическая работа №1 «Изучение конструкции материнской платы» Практическая работа №5 «Изучение принципа работы и характеристик жидкокристаллических дисплеев»
	Инструкция по размещению и эксплуатации гаражей-стоянок автомобилей Предназначена для инженерно-технических работников проектных, научно-исследовательских, эксплуатационных организаций, занимающихся. ..		Практическая работа №1 «Изучение организации бесперебойного питания пк» Практическая работа №3 «Изучение типов современных процессоров и их характеристик»

Монтаж эл кабеля в распределительной коробке. Почему используют распределительную коробку

Содержание

1. Монтаж эл кабеля в распределительной коробке. Почему используют распределительную коробку
2. Скрутка многожильных проводов в распределительной коробке. Способы соединения проводников в коробке
3. Как подключить провода в распределительной коробке схемы. Что такое распределительная коробка
4. Соединение проводов в распределительной коробке wago. Достоинства клеммников
5. Соединение проводов в распределительной коробке с помощью клеммника. Назначение распределительных коробок
6. Как подключить розетку к распределительной коробке. Порядок работы по переносу электрической розетки
7. Соединение проводов в распределительной коробке по пуэ. Соединение проводов согласно пуэ
   • в распределительной коробке
   • Что говорят правила соединения проводов и кабелей

Монтаж эл кабеля в распределительной коробке. Почему используют распределительную коробку

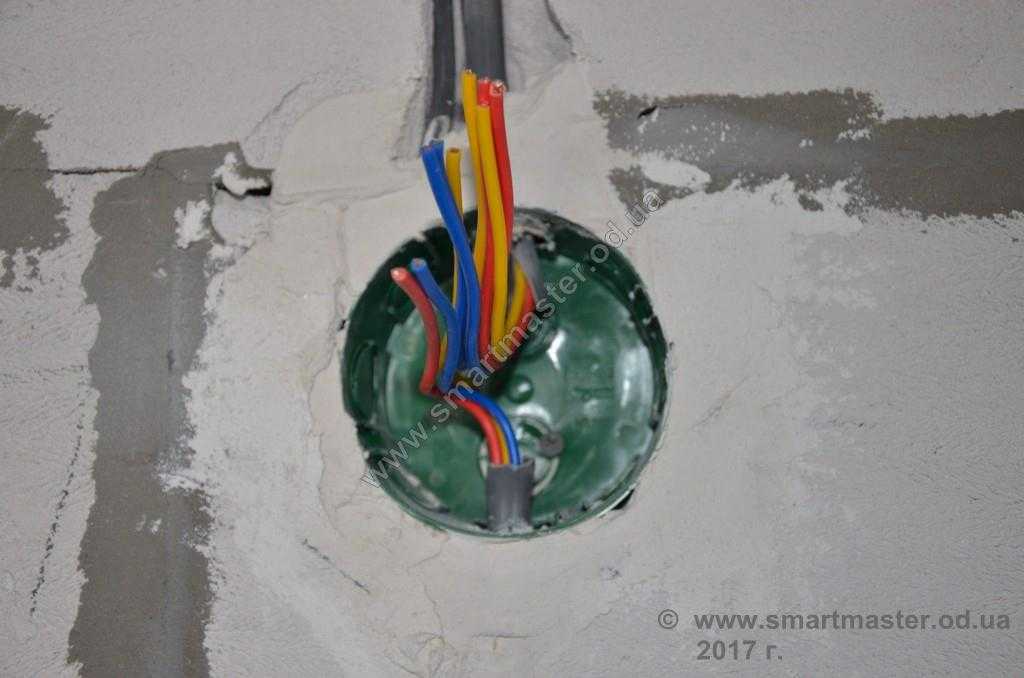

Соединение проводки в распределительной коробке

Бывают случаи, когда при монтаже электропроводки пренебрегают установкой подобных распределителей, считая, что это просто пустая трата времени, так как коробку нужно сначала установить, потом сделать подводку к ней, что приведет к дополнительным трудностям. Проще ведь просто сделать скрутку, заизолировать и банально заштукатурить стену . Но вот тут нужно немного подумать наперед, так как в таком случае упускаются важные моменты:

• Нет свободного доступа к проводам. К примеру, если у вас в комнате не работает розетка или пропал свет, и после проверки выяснилось, что проблема заключается в отсутствии напряжения. Как произвести проверку? Полностью убирать отделку? Срывать обои, штукатурку чтобы добраться до скрутки? Это испортит ваш ремонт.
• Если вы захотите установить дополнительную розетку. Не всегда удобно подключать ее, прокладывая провода от ранее установленной розетки. Благодаря распределительной коробке вы спокойно можете сделать новые подключения.
• Нормативный документ ПУЭ говорит о том, что «места соединений и ответвлений должны быть доступны для осмотра и ремонта», поэтому пренебрегать установкой подобного распределителя нельзя.
• Отсутствие таких распределителей противоречит нормам пожарной безопасности.

Как видно, распределительный короб играет важную роль. Но ее установка – это только начало. Остается соединить в ней все провода. Как лучше это сделать? Давайте рассмотрим некоторые способы.

Скрутка многожильных проводов в распределительной коробке. Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

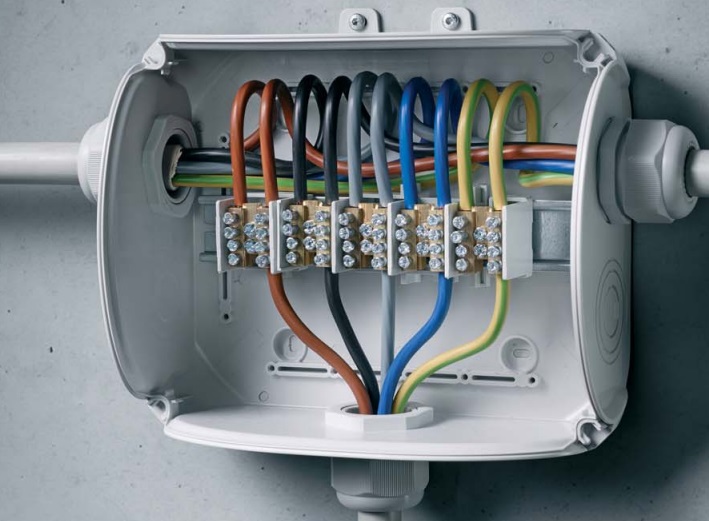

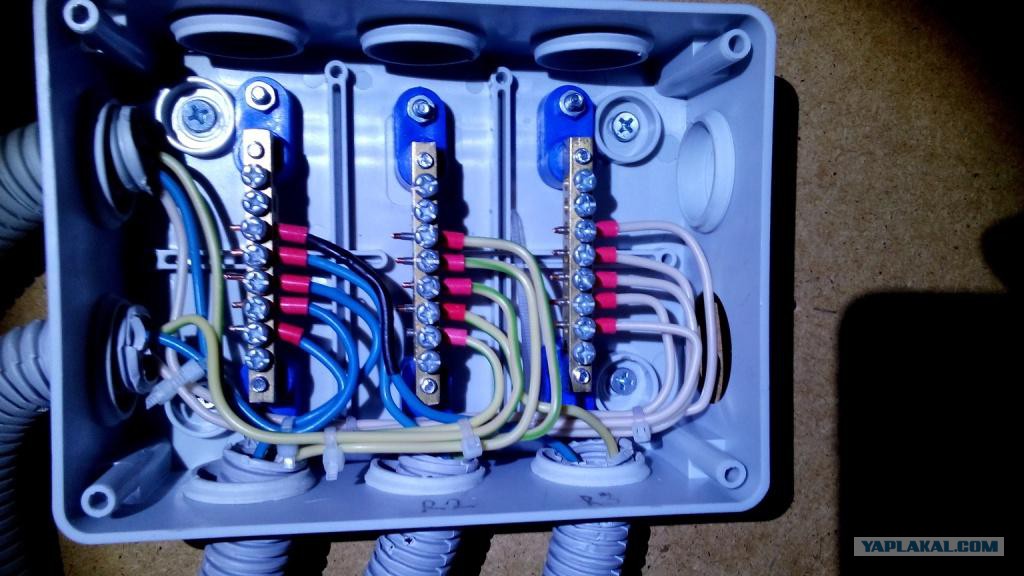

• Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

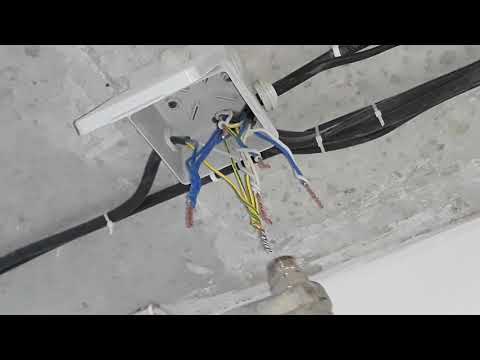

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

• Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

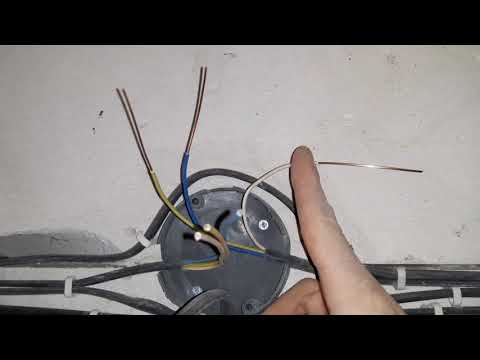

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

• Как вариант — вслед за скруткой проводится пайка проводов в распределительной коробке.

Как подключить провода в распределительной коробке схемы. Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый.  Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

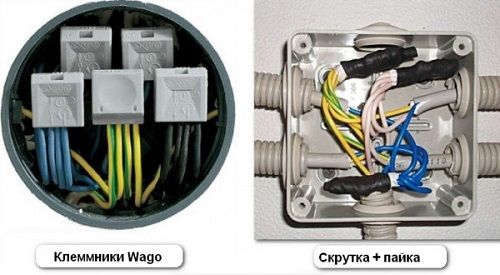

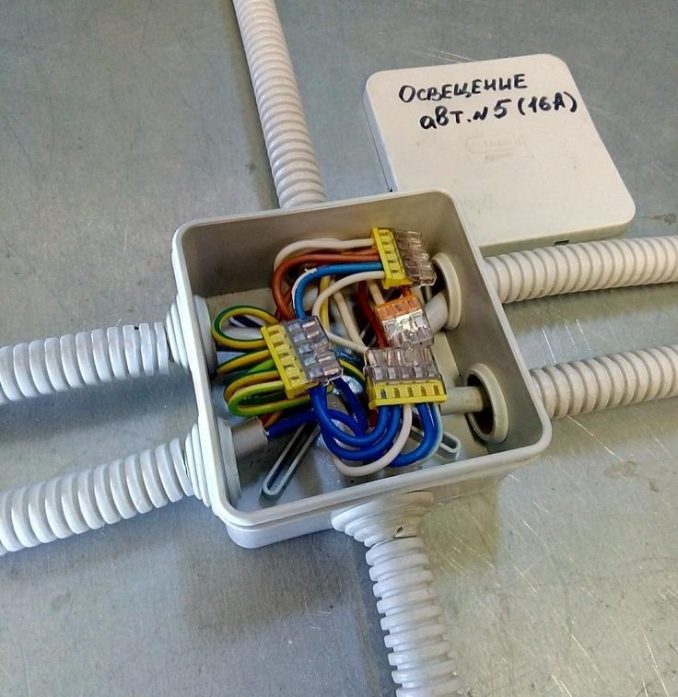

Соединение проводов в распределительной коробке wago. Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

1. Во время эксплуатации они не требуют никакого технического обслуживания.
2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
3. Соединение не требует дополнительной изоляции.
4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
7. Зажим соединительный Ваго обладает компактными размерами.
8. При необходимости соединение можно с лёгкостью переделать.
9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

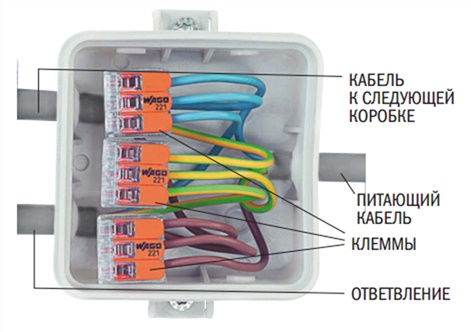

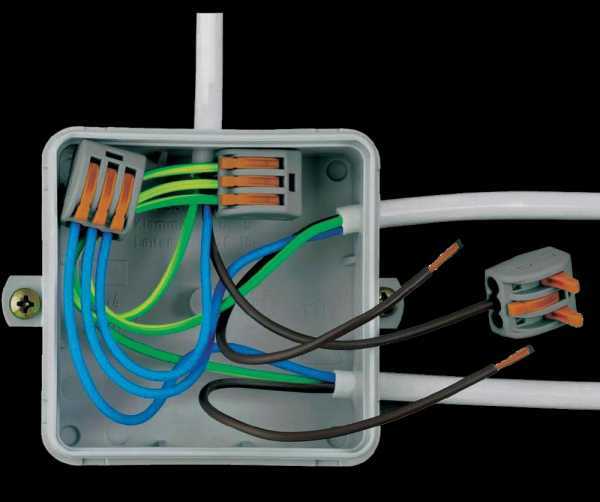

Соединение проводов в распределительной коробке с помощью клеммника. Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Как подключить розетку к распределительной коробке. Порядок работы по переносу электрической розетки

Правильная схема переноса новой розетки

Окончательно определившись куда перенести розетку необходимо:

— найти ближайшую к месту установки новой розетки распределительную коробку от которой запитывалась старая розетка;

— на центральном щитке выключить защитный автоматический выключатель, обесточив электропитание в квартире;

— вскрыть распределительную коробку и найти место соединения выводящего кабеля со скрытым кабелем, который соединен со старой розеткой и разъединить их;

— на стене проложить маршрут, по которому будет штрабиться борозда для укладки нового кабеля. Согласно СНиП и ПУЭ горизонтальная часть должна пройти на расстоянии 200 мм от потолка и затем штраба направляется под углом 90 градусов вертикально к месту установки новой розетки;

— с помощью перфоратора пробить канавку по проложенному маршруту с таким расчетом, чтобы ее глубина позволяла наложить штукатурку слоем не меньше 15 мм до кабеля;

— на заданном месте в стене с помощью перфоратора и коронки подготовить гнездо диаметром 60 и глубиной 50 миллиметров для установки монтажной коробки;

— промазать внутреннюю часть гнезда и внешнюю часть коробки строительным гипсом и вставить коробку в гнездо. Необходимо дать время, чтобы коробка зафиксировалась в гипсе;

— для закрепления кабеля в пробитую борозду набить дюбель-хомут на расстоянии в 500 мм друг от друга и затем уложить кабель;

— в распределительной коробке соединить выводящий и новый кабель между собой. При соединении кабелей необходимо учитывать, что скрутки жил не допускаются, в этих местах с большой долей вероятности возможно короткое замыкание или перегрев провода из-за образовавшегося неплотного прилегания жил. Дляправильного соединениянеобходимы — оцинкованные болт с гайкой и шайбами или клеммная коробка, один из лучших вариантов — спаять провода между собой. Соединение надо закрыть изолентой;

— подсоединить кабель к новой розетке и установить ее в монтажную коробку, надежно закрепив, не допуская малейшего люфта. В противном случае через некоторое время можно вытащить ее из коробки вместе с вилкой. При соединении кабеля к разъемам коробки проявить внимательность. Жилы надо обвивать кольцом вокруг установочного болта, тогда соединение окажется надежным и розетка будет работать в полную силу своих заданных параметров;

Сделав все соединения, необходимо закрыть борозду, в которой уложен кабель, положив слой строительного гипса.

Перенос розетки сделан, дела закончены, теперь можно наслаждаться плодами своей работы, пользуясь вновь установленной розеткой.

Соединение проводов в распределительной коробке по пуэ. Соединение проводов согласно пуэ

в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел: Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Как закрепить кабель NM (Romex) в металлической распределительной коробке

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему журналистскому опыту, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Арнольд Рейнхольд

Неметаллический или NM-кабель (обычно известный под торговой маркой Romex) должен быть прикреплен к электрическим коробкам в точке, где кабель входит в коробку. Это требование кода является важной функцией безопасности, которая защищает проводные соединения внутри коробки в случае, если кабель будет вытянут. Это также предотвращает трение кабеля о край коробки и потенциальное повреждение оболочки. Большинство пластиковых коробок имеют встроенные пружинные язычки, которые фиксируют кабель, когда он вставляется в коробку. Когда дело доходит до металлических коробок, вы можете использовать несколько различных методов зажима, но сначала вам нужно удалить заглушку в коробке.

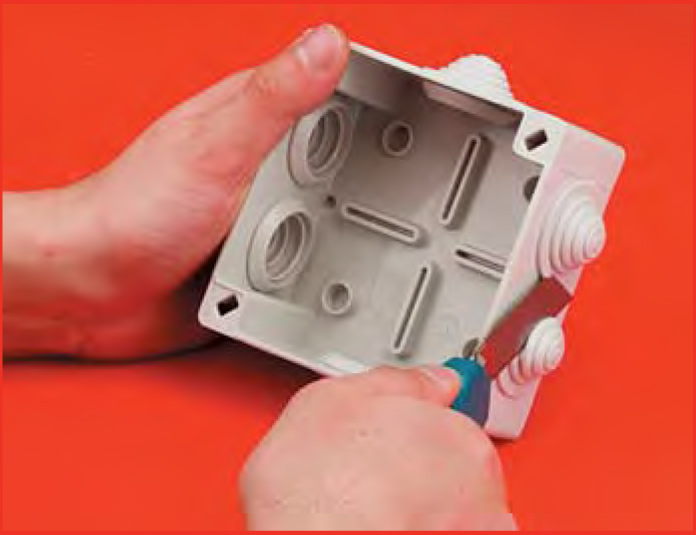

Удаление заглушки

Выбивные отверстия — это маленькие металлические диски, закрывающие отверстия по бокам или сзади металлической электрической коробки. Вы удаляете столько заглушек, сколько вам нужно для количества кабелей, которые будут входить в коробку, а остальные оставляете на месте. В коробке не должно быть открытых выбивных отверстий, которые пусты, так как это ставит под угрозу защиту, обеспечиваемую корпусом коробки.

Посмотрите на боковую часть коробки и найдите отверстие, в котором вы хотите установить кабель. Некоторые нокауты имеют прямую прорезь в центре. Чтобы удалить заглушку этого типа, вставьте отвертку с прямым лезвием в прорезь и поворачивайте ее вперед и назад, пока заглушка не отделится от коробки. Другой тип выбивки не имеет прорези и должен быть выбит молотком и отверткой. Ударьте его сильно, и он отклонится от отверстия (не волнуйтесь, вы не повредите коробку). Возьмите выбивной диск плоскогубцами и поверните его, пока он не освободится.

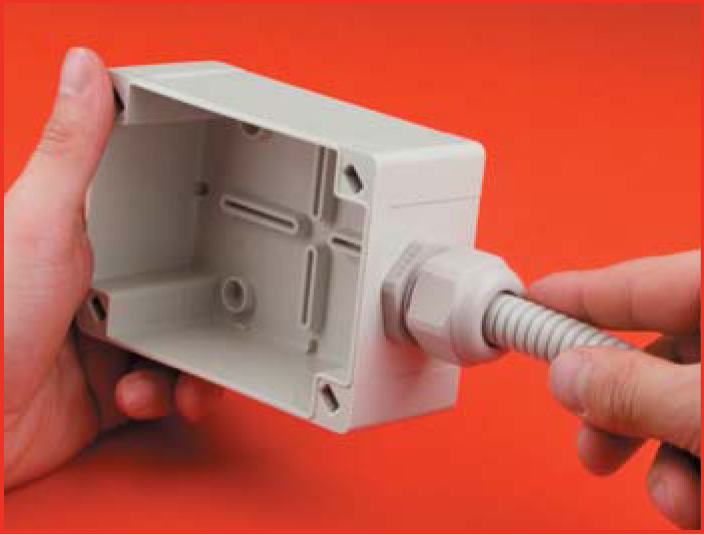

Теперь вы готовы использовать один из следующих типов зажимов для крепления кабеля NM к коробке.

Крепление кабеля с помощью внутреннего зажима

Некоторые металлические коробки поставляются с седловидными зажимами, уже установленными внутри коробки. Обычно есть два зажима, каждый из которых может удерживать два кабеля. Если рядом с выбивным отверстием, которое вы используете, нет зажима, просто отвинтите зажим и переместите его в нужное место. Рядом с каждой парой выбивных отверстий должно быть предварительно просверлено отверстие для зажимного винта. Вставьте кабель в заглушку и просуньте его под зажим. Затяните винт зажима, чтобы зафиксировать кабель.

Использование кабельного зажима с контргайкой

Зажим с контргайкой — это классический металлический кабельный зажим с коротким цилиндром с резьбой и контргайкой на одном конце и седловидным зажимом с двумя винтами на другом конце. Чтобы установить этот тип хомута, вставьте конец с резьбой в выбивное отверстие в коробке, затем навинтите контргайку на конец с резьбой изнутри коробки. Затяните гайку плоскогубцами. Вставьте кабель через скобу зажима в коробку и затяните винты на скобе, чтобы зафиксировать кабель.

Наконечник

Расположите зажим таким образом, чтобы седлообразные винты были обращены к вам. Это облегчает затягивание винтов при установке кабеля. Вы также можете сначала закрепить зажим на кабеле, а затем установить кабель и зажим в металлическую коробку.

Использование пластиковых вставных соединителей

Новинкой на блоке является пластиковый разъем push-in. Для них есть несколько различных конструкций, но в основном все они представляют собой пластиковые втулки, которые защелкиваются в выбивном отверстии в металлической коробке. Кабель вставляется через разъем и фиксируется пружинным язычком или другим приспособлением. Одна версия включает в себя небольшую часть ворот, которую вы вставляете в щель (аналогично действию гильотины), а затем зажимаете ворота плоскогубцами, чтобы закрепить кабель.

Наконечники для крепления кабеля

Вот некоторые стандартные методы, которым нужно следовать, чтобы ваши монтажные работы выглядели как работа профессионала:

• Около 1/2 дюйма внешней оболочки кабеля должно выступать в коробку за кабельный зажим. Это гарантирует, что кабель будет надежно удерживаться, а зажим не сожмет и не повредит изоляцию вокруг отдельных жил провода. Прямой контакт кабельного зажима с самими проводами, а не с внешней оболочкой кабеля, является нарушением правил.
• В коробку должно быть не менее 6 дюймов свободного провода для подключения; 8-10 дюймов еще лучше. Этот лишний провод обеспечивает провисание, необходимое для выполнения различных проводных подключений к устройствам, а также обеспечивает достаточный излишек провода на случай, если в будущем потребуется обрезать провода.
• Никогда не вводите два кабеля в коробку через одно и то же выбивное отверстие с предварительно установленными кабельными зажимами. Для каждого кабеля требуется собственное выбивное отверстие и зажим. Для установленных зажимов (независимо от того, металлические они или пластмассовые) в каждый разъем данного типа должно быть установлено не более 2-х проводов.
• Будьте осторожны, чтобы не затягивать кабельные зажимы слишком сильно, чтобы не сломать оболочку кабеля или не повредить изоляцию на отдельных проводниках. Зажимы должны быть достаточно тугими, чтобы кабели нельзя было выдернуть руками.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Национальный электротехнический кодекс 2020 года . Национальная ассоциация противопожарной защиты.

Для чего используется распределительная коробка? Оценка коммерческого использования

Почти в каждой современной электрической системе требуются распределительные коробки. Однако коммерческие электрические системы часто подвергаются более жестким условиям, чем бытовые системы. Для коммерческого применения важно выбирать модели распределительных коробок, которые созданы в соответствии с более жесткими стандартами и оснащены функциями коммерческого класса.

Для чего сегодня в коммерческих целях используется распределительная коробка? Как найти соединительную коробку, соответствующую потребностям вашего приложения? Впереди мы поговорим о некоторых наиболее распространенных коммерческих случаях использования распределительных коробок. Мы также покажем вам некоторые особенности корпусов Polycase, которые предлагают идеальные решения для защиты вашей проводки!

Для чего используется распределительная коробка в коммерческих целях?

Распределительная коробка представляет собой электрический шкаф, в котором находится одно или несколько соединений проводки. Коробка защищает соединения, которые обычно содержат уязвимые точки, такие как сращивания проводов, от условий окружающей среды и случайного прикосновения. Как вы прочтете в нашем руководстве по распределительной коробке, любая точка соединения двух проводов должна быть защищена распределительной коробкой.

Это делает соединительные коробки столь же важными как в коммерческих целях, так и в жилых. Тем не менее, коммерческие распределительные коробки часто должны соответствовать гораздо более широкому диапазону спецификаций, чем бытовые коробки. К счастью, Polycase предлагает полный спектр корпусов, разработанных для обеспечения высокой производительности в коммерческих распределительных коробках.

Чтобы получить правильный уровень защиты при выборе корпуса, предприятия должны учитывать конкретные требования своих сценариев использования. В следующих разделах мы рассмотрим некоторые факторы, которые необходимо знать, начиная с основного решения о том, какой материал вам нужно использовать.

Металлические и пластиковые распределительные коробки

Корпуса распределительных коробок могут быть изготовлены из металла (обычно из алюминия или нержавеющей стали) или пластика (обычно из поликарбоната или АБС). Выбор между пластиковыми и металлическими распределительными коробками является одним из первых важных моментов при выборе типа корпуса для коммерческого применения.

Выбор зависит от того, какие материалы кабелей и кабелепроводов вы используете. Кабель с металлической оболочкой и металлический кабелепровод обычно требуют распределительной коробки из нержавеющей стали для обеспечения заземления. Пластиковые соединительные коробки являются стандартным выбором для неметаллических кабелей. Polycase предлагает варианты как металлических, так и пластиковых распределительных коробок, и позже мы рассмотрим некоторые лучшие варианты для обоих вариантов.

Выбор распределительной коробки нужного размера

Размер самой распределительной коробки также является важным фактором при выборе. Мы подробно рассматриваем эту тему в нашем руководстве по размерам распределительных коробок, включая стандартные размеры распределительных коробок, установленные Национальным электротехническим кодексом. Коммерческие распределительные коробки обычно больше, чем жилые распределительные коробки, поскольку они часто содержат больше разъемов одновременно.

Подводя итог, вам необходимо учитывать как объем коробки (общее пространство, ограниченное коробкой), так и ее заполнение (общий размер компонентов внутри коробки). Используйте таблицы размеров распределительных коробок NEC, чтобы найти корпус нужного размера в зависимости от того, сколько проводников вам нужно. Расстояние между проводами также может быть фактором, который следует учитывать, поскольку размещение проводов в непосредственной близости может создать помехи в вашей системе.

Основные характеристики коммерческих распределительных коробок

Материал и размер — не единственные два фактора, на которые следует обратить внимание при выборе коммерческой распределительной коробки. Функции корпуса, которые мы обсудим ниже, также применимы во многих различных коммерческих приложениях.

1. Рейтинг NEMA или рейтинг IP

Эти две рейтинговые системы измеряют защитные свойства электрических шкафов, включая распределительные коробки. (Прочтите наше руководство по NEMA и IP, чтобы понять различия!) По сути, эти рейтинги корпусов позволяют вам выбрать корпус, обеспечивающий уровень защиты, необходимый для ваших проводных соединений.

Ознакомьтесь с местными коммерческими электротехническими нормами, чтобы узнать, нужно ли вам использовать распределительные коробки с определенным рейтингом NEMA или IP. В большинстве случаев коммерческие электрики и инженеры, которые работают с вашей электрической системой, смогут указать вам правильный рейтинг NEMA или IP в соответствии с требованиями местных норм.

2. Специальные вырезы/выбивные заглушки

По определению, распределительные коробки почти всегда требуют вырезов и/или заглушек для выполнения своих функций. В большинстве распределительных коробок потребуются вырезы для кабелей и кабелепроводов, которые входят в корпус и выходят из него. Однако это также означает, что корпус должен соответствовать рейтингу NEMA или IP в местах входа и выхода кабелей.

Индивидуальные варианты обработки с ЧПУ Polycase позволяют легко получить точные вырезы, которые вам нужны, в ваших коммерческих распределительных коробках. Кроме того, мы предлагаем несколько различных моделей кабельных вводов для защиты кабельных вводов в корпусах. Для действительно мгновенной настройки мы предлагаем серию SK со встроенными выбивными отверстиями, разработанными для стандартных размеров кабелей.

3. Цифровая печать

Распределительные коробки в коммерческих системах часто необходимо маркировать идентификаторами или инструкциями. Техническим специалистам может потребоваться знать, какие конкретные соединения расположены в распределительной коробке или какие коробки требуют дополнительных мер предосторожности. По этой причине предприятия могут нанимать специализированные полиграфические компании для настройки своих распределительных коробок или могут печатать этикетки и прикреплять их самостоятельно.

Polycase предлагает более простой и быстрый способ получить индивидуальную HD-печать на распределительных коробках. Мы предлагаем великолепную полноцветную цифровую печать на различных моделях корпусов. Кроме того, мы печатаем чернилами, устойчивыми к царапинам и выцветанию, чтобы все рисунки оставались четкими и разборчивыми как можно дольше.

4. Крышки с откидными петлями

Некоторые точки подключения должны быть легко доступны для техников для устранения неполадок, особенно соединения, которые подают питание на важные компоненты системы. Корпуса с откидными крышками являются отличными распределительными коробками для этих приложений.

К счастью, навесные шкафы Polycase обеспечивают эти преимущества без ущерба для безопасности и защиты. Корпус с откидной крышкой может по-прежнему быть водонепроницаемым и/или пыленепроницаемым при добавлении уплотнителя на дверцу. В целях безопасности мы включаем в наши навесные шкафы встроенные накладки для замков, чтобы можно было легко прикрепить висячий замок.

5. Оборудование для поверхностного монтажа

Коммерческие распределительные коробки обычно устанавливаются на стены или другие плоские поверхности, и для надежного крепления распределительной коробки вам потребуется монтажное оборудование. Монтажные ножки и фланцы являются одними из наиболее распространенных и практичных способов добавления монтажного оборудования в электрическую распределительную коробку.

Некоторые модели корпусов Polycase поставляются с уже прикрепленными монтажными ножками, фланцами или другим оборудованием. В других случаях покупатель может оснастить корпус комплектом привинчиваемых ножек. Если вы выбираете модель корпуса, в которой используются аксессуары для поверхностного монтажа, обязательно приобретайте аксессуары, предназначенные для работы с используемой вами моделью.

6. Класс огнестойкости UL 94

Класс огнестойкости UL 94 измеряет способность материала к самозатуханию при воздействии открытого пламени. Это может быть ключевой характеристикой коммерческих распределительных коробок, поскольку помогает предотвратить распространение электрического пожара. Самый высокий класс пламени UL (UL 5VA) означает полностью негорючий ящик, а самый низкий (UL H-B) снижает скорость горения, но не самозатухает полностью. См. наше руководство по UL 94 рейтинга пламени для полного объяснения.

Коммерческое применение распределительных коробок

Большинство коммерческих электрических систем имеют несколько распределительных коробок, а в больших системах их может быть сотни или тысячи. Но как организации интегрируют и внедряют эти блоки в свои электрические системы?

Ответ на этот вопрос зависит от конкретных условий применения. Давайте рассмотрим некоторые распространенные области применения коммерческих распределительных коробок и то, как конкретные опасности каждой среды определяют тип необходимой вам коробки.

1. Офисы и магазины

Коммерческие офисы и магазины, как правило, наименее требовательны к распределительным коробкам. Тем не менее, эти приложения по-прежнему нуждаются в базовой защите от несанкционированного доступа и случайного прикосновения, а также им обычно требуются распределительные коробки большего размера, чем в стандартных бытовых коробках.

Иногда для этих приложений не требуются корпуса NEMA или IP. В других случаях подходящим выбором будет модель для помещений, например корпус NEMA 1 или корпус NEMA 12. Тем не менее, в зонах, подверженных неблагоприятным условиям, по-прежнему могут потребоваться наружные распределительные коробки. Указание распределительной коробки, которая немного превосходит требования, может быть разумной стратегией повышения отказоустойчивости системы.

2. Склады и распределительные центры

Большинство складов и распределительных центров не подвержены суровым условиям окружающей среды, но, тем не менее, они требуют применения. Эти объекты часто используют много электроэнергии для питания систем освещения, климат-контроля и других предметов первой необходимости.

Коммерческие шкафы для складов и центров обработки данных должны иметь ударопрочную конструкцию, достаточно места для размещения большого количества подключений и часто иметь класс огнестойкости UL 94. Подобным логистическим приложениям также могут потребоваться наружные распределительные коробки для погрузочных доков и других частично открытых мест.

3. Морская среда

Морские применения, такие как грузовые порты, причалы или морские суда, являются одними из самых требовательных для любого типа электрических компонентов. Электрические соединения в этих местах должны выдерживать волны, ветер, агрессивную соленую воду и, возможно, даже погружение в воду.

Таким образом, неудивительно, что для этих сред требуются корпуса, соответствующие наивысшему уровню шкалы NEMA и/или IP. Распределительные коробки NEMA 4X особенно распространены благодаря своей коррозионной стойкости, а корпуса NEMA 6P также популярны благодаря своей экстремальной защите от проникновения воды.

4. Производственные помещения

В обрабатывающей промышленности требуются чрезвычайно надежные и хорошо защищенные электрические системы. Высоковольтные нагрузки часто распределяются через чрезвычайно сложные системы по многочисленным ответвлениям. Многие производственные предприятия также представляют опасность, например разлетающиеся обломки и брызги воды.

Все эти факторы могут привести к чрезвычайно сложным условиям. Корпуса NEMA 12 — хороший выбор для менее напряженных производственных условий. С другой стороны, в более опасных средах могут потребоваться корпуса для наружного применения, такие как корпуса NEMA 3R или корпуса NEMA 4X. Наконец, производство — еще один сектор, в котором UL 9Часто требуется 4 класса пламени.

5. Медицинские учреждения

Медицинские учреждения также имеют большие и сложные электрические системы, для которых требуются прочные распределительные коробки. Надежность и простота доступа особенно важны в медицинских приложениях, поскольку сбой в электросети может поставить под угрозу жизнь.

Внутренние распределительные коробки, такие как корпуса NEMA 12, являются обычным выбором для медицинских учреждений. Однако многие медицинские учреждения также являются частью крупных медицинских кампусов с многоквартирными электрическими системами. В таких случаях кожухи наружного исполнения (часто заглубленные под землю) являются неотъемлемой частью безопасной и функциональной местной энергосистемы.

5 лучших коммерческих распределительных коробок от Polycase

Polycase является ведущим поставщиком коммерческих электрических шкафов, включая внутренние и наружные распределительные коробки. В этом разделе мы расскажем о некоторых из наших самых популярных моделей электрических распределительных коробок.

1. Серия Polycase ZQ

Распределительная коробка серии ZQ обладает непревзойденными характеристиками для использования вне помещений. Эти модели отлиты из ударопрочного поликарбоната, который легко модифицируется любыми индивидуальными вырезами. Полный ассортимент принадлежностей серии ZQ, таких как кабельные вводы, упрощает оснащение распределительных коробок практически для любых условий, а пылевлагозащита NEMA 6P защищает их даже в самых неблагоприятных условиях.

2. Серия Polycase ZH

Наши модели серии ZH представляют собой навесные корпуса из поликарбоната NEMA 6P, предназначенные для универсального применения в коммерческих целях. Благодаря защелкам из нержавеющей стали и встроенной защелке замок серии ZH настолько же надежен, насколько и прочен. Его также невероятно легко настроить в соответствии с вашими требованиями благодаря нашим надежным внутренним параметрам настройки.

3. Серия Polycase SK

Серия SK поставляется с предварительно вырезанными заглушками, которые обеспечивают быструю и универсальную настройку практически для любой конфигурации распределительной коробки. Эти заглушки легко удалить с помощью стандартной отвертки, а аксессуары серии SK, такие как кабельные вводы, упрощают поддержание требуемого уровня защиты.

4. Серия Polycase AN

Нужна металлическая распределительная коробка, способная выдержать суровые условия коммерческого применения? Алюминиевые корпуса Polycase серии AN могут стать идеальным выбором. Эти прочные литые под давлением алюминиевые коробки обеспечивают всю надежность, которая требуется распределительным коробкам коммерческого класса, и они соответствуют стандарту NEMA 6P для работы даже в самых напряженных условиях.

5. Серия Polycase SA

Корпуса из нержавеющей стали серии SA являются одними из самых прочных и элегантных вариантов распределительных коробок. Они изготовлены из высококачественной нержавеющей стали 304, а их рейтинг NEMA 4X означает, что они прошли испытания на превосходную коррозионную стойкость. Серия SA также является одной из самых надежных моделей корпусов благодаря встроенной защелке с ключом.

Поликарбонатный корпус Polycase SK-12 с заглушками

Компания Polycase гордится тем, что предлагает самое дружелюбное и компетентное обслуживание клиентов любого производителя корпусов. Мы будем рады помочь вам с проектированием и выбором распределительной коробки для вашего коммерческого применения! Просто позвоните нам по телефону 1-800-248-1233 или свяжитесь с нами через Интернет, чтобы получить бесплатное предложение по вашим индивидуальным распределительным коробкам.

Авторы изображений

Pixachi/Shutterstock.com

Sophon Nawit/Shutterstock.com

Salmanalfa/Shutterstock.com

4040

1. Правила и ресурсы
2. Услуги
3. Инновации и технологии
4. Новости и события
5. О нас и карьере

1. Правила и ресурсы
2. Правила и руководства
3. Нормативные обновления
4. Консультации и отчеты
5. Государство флага и порта
6. Инженерное программное обеспечение
7. Технические обзоры
8. Портал ABS MyFreedom™
9. Базы данных
10. Формы

1. Услуги
2. Классификация
3. Одобрение и сертификация
4. Аудиты компаний и судов
5. Глобальный морской пехотинец
6. Глобальный оффшор
7. Глобальная оффшорная ветроэнергетика
8. Глобальное правительство
9. Устойчивое развитие и обезуглероживание
10. Цифровые решения
11. Кибербезопасность
12. Морская подготовка

1. Инновации и технологии
2. Развитие технологий
3. Академическое участие
4. Отраслевое партнерство
5. Данные и цифровизация

1. Новости и события
2. Комната новостей
3. События
4. Публикации

1. О нас и карьере
2. Кто мы
3. Безопасность
4. Карьера
5. Свяжитесь с нами

Свяжитесь с нами

Электронная почта: CSC@eagle.
