К174Ун14 схема усилителя. К174УН14: мощный и надежный усилитель низкой частоты для аудиотехники

Что такое микросхема К174УН14. Каковы ее основные характеристики. Как правильно применять К174УН14 в усилителях мощности. Какие схемы включения наиболее эффективны. На что обратить внимание при монтаже.

Что представляет собой микросхема К174УН14

К174УН14 — это интегральная микросхема усилителя мощности низкой частоты, разработанная в СССР в 1980-х годах. Она предназначена для применения в бытовой и автомобильной аудиотехнике.

Основные параметры К174УН14:

• Выходная мощность: до 5 Вт на нагрузке 4 Ом
• Напряжение питания: 8-18 В
• Коэффициент нелинейных искажений: не более 0,5%
• Диапазон рабочих частот: 40 Гц — 20 кГц
• Входное сопротивление: 100 кОм

К174УН14 выполнена в пластиковом корпусе TO-220 с 5 выводами. Она имеет встроенную защиту от короткого замыкания в нагрузке и перегрева.

Преимущества использования К174УН14

Микросхема К174УН14 обладает рядом достоинств, благодаря которым она до сих пор популярна среди радиолюбителей:

• Простота применения — требует минимум внешних компонентов
• Хорошее качество звучания при небольших искажениях
• Широкий диапазон питающих напряжений
• Встроенные схемы защиты повышают надежность
• Низкая стоимость и доступность
• Возможность получить до 10 Вт при мостовом включении

Типовая схема включения К174УН14

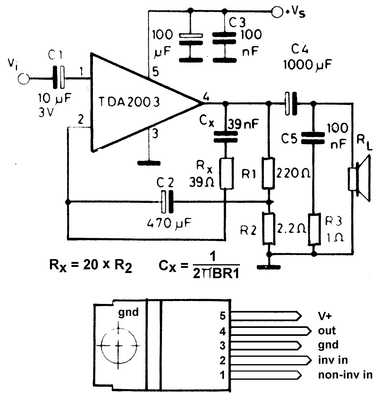

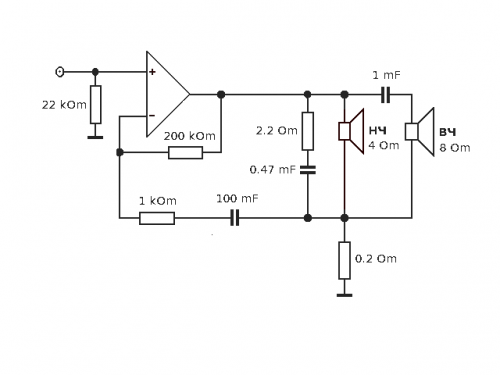

Рассмотрим базовую схему усилителя на К174УН14:

Основные элементы схемы:

• C1 — входной разделительный конденсатор
• R1, R2 — делитель в цепи ООС для задания коэффициента усиления
• C2 — конденсатор в цепи ООС для ограничения полосы на ВЧ
• C3 — выходной разделительный конденсатор
• C4, C5 — развязывающие конденсаторы по питанию

Коэффициент усиления определяется соотношением R2/R1 и обычно составляет 20-40 дБ.

На что обратить внимание при монтаже

При изготовлении усилителя на К174УН14 необходимо соблюдать следующие правила:

• Обеспечить хороший теплоотвод для микросхемы
• Развязывать цепи питания конденсаторами близко к выводам микросхемы
• Использовать короткие соединения, особенно в цепях ООС
• Правильно организовать общий провод схемы
• Применять экранирование входных цепей

Соблюдение этих рекомендаций позволит получить стабильно работающий усилитель с минимумом искажений.

Варианты схем на К174УН14

Помимо базовой схемы, существуют различные модификации усилителей на К174УН14:

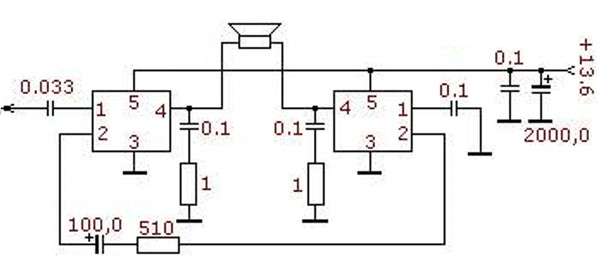

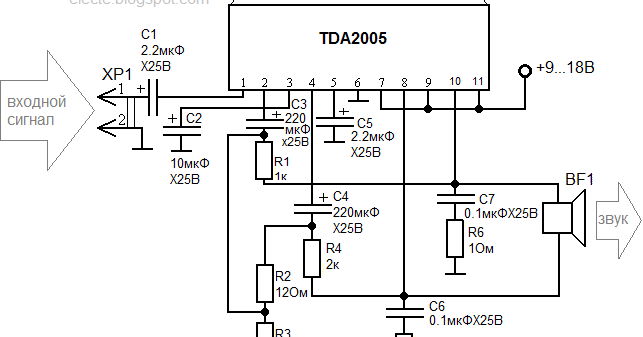

Мостовое включение

Позволяет получить выходную мощность до 10 Вт. Требует применения двух микросхем:

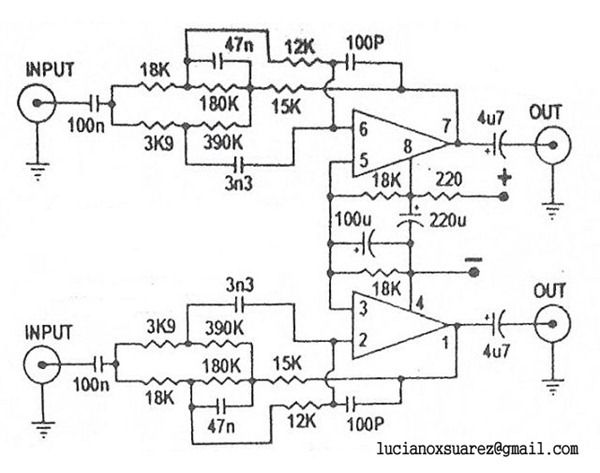

С повышенной чувствительностью

Для работы со слабыми входными сигналами можно увеличить коэффициент усиления:

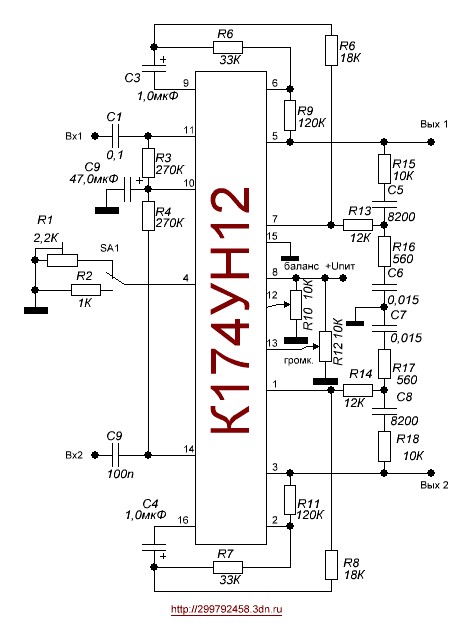

С регулировкой тембра

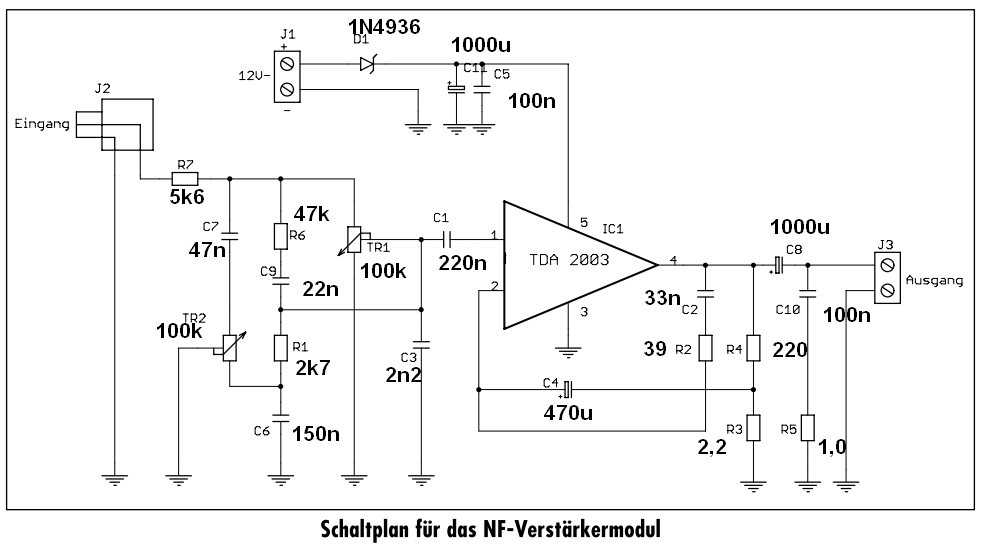

Добавление простого пассивного темброблока позволяет управлять АЧХ:

Применение К174УН14 в автомобильной технике

Микросхема К174УН14 хорошо подходит для создания автомобильных усилителей благодаря следующим особенностям:

• Широкий диапазон питающих напряжений (8-18 В)
• Малое энергопотребление в режиме покоя
• Встроенная защита от перегрузок
• Небольшие габариты
• Простота монтажа

Типовая схема автомобильного усилителя на К174УН14:

Особенности схемы:

• Питание от бортовой сети 12-14 В
• Входной ФВЧ для защиты от низкочастотных помех
• Дополнительная фильтрация питания
• Возможность подключения регулятора громкости

Сравнение К174УН14 с современными аналогами

Как К174УН14 соотносится с более новыми микросхемами усилителей НЧ?

Параметр	К174УН14	TDA2003	LM1875
Выходная мощность	5 Вт	10 Вт	20 Вт
КНИ	0.5%	0.5%	0.015%
Напряжение питания	8-18 В	8-18 В	20-60 В

Современные микросхемы превосходят К174УН14 по параметрам, но она остается хорошим выбором для простых маломощных усилителей.

Часто задаваемые вопросы о К174УН14

Какая максимальная температура корпуса допустима для К174УН14?

Максимальная температура корпуса микросхемы не должна превышать 150°C. При нормальной работе рекомендуется обеспечить температуру не выше 70-80°C для увеличения срока службы.

Можно ли использовать К174УН14 без радиатора?

При выходной мощности до 1-2 Вт возможна работа без радиатора. Для получения полной мощности 5 Вт радиатор обязателен. Его площадь должна быть не менее 10-15 см².

Чем можно заменить К174УН14 в случае ее отсутствия?

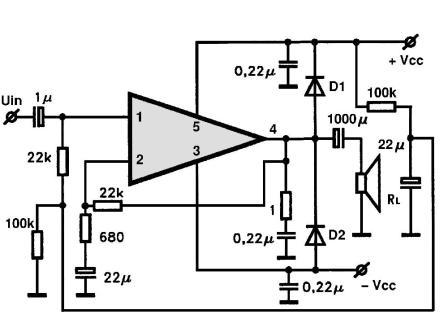

Близкими аналогами являются TDA2003, TDA2030, LM383. При замене нужно учитывать различия в цоколевке и возможные отличия в схеме включения.

Заключение

Микросхема К174УН14, несмотря на почтенный возраст, остается хорошим выбором для создания простых и недорогих усилителей низкой частоты. Ее основные достоинства — простота применения, неприхотливость и хорошее соотношение цена/качество. При правильном использовании К174УН14 позволяет получить вполне качественный звук в маломощных аудиосистемах.

К174ун14 схема включения

Микросхема TDA хорошо зарекомендовала себя в качестве маломощного усилителя звука, а также в качестве усилителя в автомобильных радиоприемниках. На базе TDA можно собрать портативные колонки или колонки для персонального компьютера. Напряжение питания микросхемы должно быть в диапазоне от 8В до 18В постоянного тока. Ток потребления усилителя достигает 3,5А.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• ЗАМЕНА УСИЛИТЕЛЯ МОЩНОСТИ В РАДИОСТАНЦИИ «ALAN-18» – СДЕЛАЙ САМ
• Усилитель низкой частоты на К174УН14 (TDA2003)
• Несколько интересных конструкций на микросхемах
• Самодельная автомагнитола (TDA1522, К174УН14, К174ХА42, KA2243)
• УМЗЧ на микросхеме TDA2003
• Простой УНЧ на TDA2003 аналог К174УН14 (5Вт)
• К174УН14 — Усилитель мощности низкой частоты

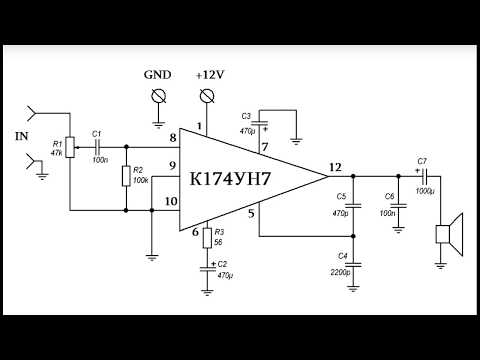

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — простой усилитель на К174УН14-TDA2003 схема

ЗАМЕНА УСИЛИТЕЛЯ МОЩНОСТИ В РАДИОСТАНЦИИ «ALAN-18» – СДЕЛАЙ САМ

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы.

Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники.

Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий. Компания Компэл, приглашает вас принять участие в семинаре и тренинге? Светодиод — это диод который излучает свет. Несколько лет назад при ремонте усилителей импортной портативной аппаратуры чаще всего можно было использовать микросхемы КУН14, включенные по типовой схеме включения [А].

В общем-то сходная ситуация сохраняется и до сих пор, так как в небольших городах ассортимент импортных ИМС невелик. Их инвертирующие входы, как правило, через конденсаторы емкостью Нужно сказать, что микросхема КУН14 в таком включении рис. Аналогичные упрощения допустимы и в мостовом включении данной ИМС рис. Конечно, параметры приведенных здесь УМЗЧ не высоки, но при ремонте портативной аппаратуры производства стран Юго-Восточной Азии, в которой предварительный усилитель выполнен на двух транзисторах в каждом канале последнее время все чаще встречаются аппараты с двухканальной головкой, стереофоническим УМЗЧ, регулятором баланса и монофоническим предварительным усилителем , без переделки предусилителя нет смысла использовать и высококачественный оконечный усилитель.

В высококачественной аппаратуре все же удобнее использовать мостовые ИМС импортного производства, например. Любая из них заменяет четыре микросхемы КУН14 и имеет более простые схемы включения [2].

Ранее в журнале отмечалось, что практически все дешевые без режима автореверса импортные автомагнитолы, использующие в качестве УМЗЧ TDA, аналог КУН14, из-за низкокачественного предварительного усилителя возбуждаются на низкой частоте даже на неполной мощности.

Один из простейших способов устранения этого дефекта -подъем ВЧ и «завал» НЧ путем замены резистора сопротивлением 2,2 Ом в цепи ООС на параллельно включенные резистор сопротивлением В ремонтируемых моделях встречаются резисторы сопротивлением от 1 до 4,7 Ом. Найти на плате такой резистор довольно легко. Он имеет две золотистые полоски и находится, как правило, с краю монтажной платы. При переделке на его место устанавливается конденсатор, минусом к общему проводу, а резистор И последнее.

В различных самодельных конструкциях последних лет в качестве УМЗЧ. В подобных моделях иногда используют оксидный конденсатор СЗ с меньшей емкостью — мкФ. В качестве примера на рис. Яковлев Г. Применение микросхем серии К в усилителях Turuta, L. Интегральные микросхемы — усилители мощности НЧ. Чипинфо Журнал Радио 2 номер год. Журнал Радио. В 14 раз выросло количество россиян на MediaTek Labs?

Новое поколение Джобсов или как MediaTek создал свой маленький «Кикстартер» Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы.

Читать chipinforu. Конвертер СТВ. Синтез на ПЛИС совмещенных моделей конечных автоматов. Журнал Радио номер год. Что такое магнетрон. Ивашка пишет в теме Параметры отечественных излучающих диодов ИК диапазона : Светодиод — это диод который излучает свет. Транзистор биполярный отечественный : Подскажите 2та-2 гарантийный срок.

Владимир II пишет Журнал Радио 2 номер год. Алдан, Якутия. Мне нравится. Ваш комментарий к статье Журнал Радио 2 номер год.

Усилитель низкой частоты на К174УН14 (TDA2003)

Шадров А. Микрофонный усилитель. Ns 4, с. Приводится описание двухканального микрофонного усилителя, собранного на операционном усилителе КМУД2. За счет большого коэффициента усиления микросхемы, большой перегрузочной способности и малого уровня собственных шумов получены следующие характеристики. Диапазон частот при неравномерности 1 дБ —.

Конечно, не стану спорить, КУН14 — это далеко до совершенства, но тем таких автомагнитол больше подходит TDA в мостовом включении .

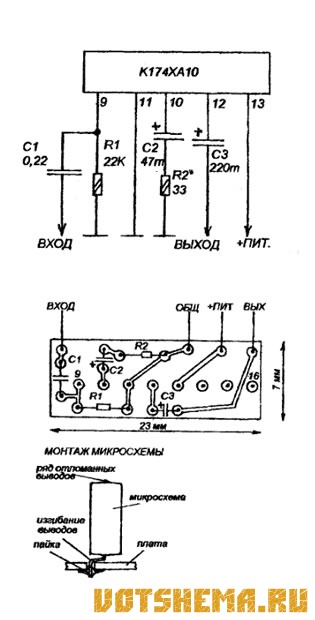

Несколько интересных конструкций на микросхемах

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото. Обзор быстрой зарядки для мобильных девайсов от Baseus. Усилитель на микросхеме TEAb своими руками. Главные новости криптовалют в сентябре — чего ожидать. Презентация Apple — что нового.

Самодельная автомагнитола (TDA1522, К174УН14, К174ХА42, KA2243)

ИС LM и TDA внутренне и снаружи почти одинаковы и обычно классифицируются производителями как звуковые усилители мощностью 8 Вт. На сайте radiochipi. Для LM характерны более широкие пределы допустимых напряжений питания В и более широкий частотный диапазон 30 кГц , чем для TDA напряжение В и полоса 15 кГц. На рисунке представлена функциональная схема, одинаковая для этих двух устройств, а на рисунке показаны внешний вид и цоколевка ИС, которые выпускаются в пластмассовом корпусе типа.

Схема миниатюрного автомобильного приемника Категория: Приемники , Авто. Чем удобнее всего паять?

УМЗЧ на микросхеме TDA2003

Какими светодиодами вы чаще всего пользуетесь? Схема ремонтного модуля УМЗЧ. Все обсуждения. Добавить в избранное. Sprint Layout 5. Выберите категорию:.

Простой УНЧ на TDA2003 аналог К174УН14 (5Вт)

Усилитель предназначен для использования в любых конструкциях в качестве основного или дополнительного УМЗЧ и имеет следующие параметры:. Схема усилителя отличается простотой и надежностью. Имеет широкий диапазон питающих напряжений и весьма «живуча». Имеет защиту от перегрузки проверено! Файл с печатной платой в формате Sprint Layout 5 можно взять здесь.

Схема усилителя на КУН14 проста, потому что обвес этой схема не требует и начинает работать сразу после включения.

К174УН14 — Усилитель мощности низкой частоты

Она выполнена в «транзисторном» корпусе, и при широком диапазоне питающих напряжений — от 6 до 18 вольт — способна выдать около 5 ватт мощности. Схема усилителя на КУН14 проста, потому что обвес этой микросхемы минимален: развязывающие конденсаторы на входе и выходе, цепочка обратной связи для необходимого коэффициента усиления — вот, практически, и вся схема. Под неё существует готовая печатная плата за неизвестным авторством. Печатная плата: kun

Величина усиления данной микросхемы зависит от номинала резистора R3. Зависимость также обратная. Наиболее «продвинутая» из всех рассматриваемых нами микросхем — микросхема КУН Микросхема КУН14 — усилитель мощности низкой частоты с номинальной выходной мощностью 4,5 ватта. Усилитель имеет встроенную тепловую защиту и защиту от коротких замыканий на выходе. Основные параметры микросхемы: Напряжение питание

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины?

Все они рассчитаны на приём УКВ радиостанций и при достаточно высоких характеристиках питаются от источника Б. Первая и последняя микросхемы уже знакомы читателям, что касается КХА36, то информации о ней пока ограничена. Логин: Пароль: Напомнить пароль? Схемы каких устройств вам наиболее интересны? Бытовых устройств. Модуль радиовещательного приемника.

Найденный вами аналог должен обладать не меньшим коэффициентом усиления — это существенно для данной схемы. Резисторы — любые с допустимой рассеиваемой мощностью не менее 0, Вт. Конденсаторы — электролитические, с емкостью не менее указанной и рабочим напряжением не менее напряжения питания усилителя.

Самодельная автомагнитола (TDA1522, К174УН14, К174ХА42, KA2243)

Принес, как-то, друг в ремонт автомагнитолу «SATTELLITE», как водится, неизвестного производства. Жаловался на то, что совсем новый аппарат (купленный «непомню в каком ларьке”) работает очень тихо,а приемник только шипит. Вскрытие показало следующее (держитесь!!!), -корпус практически пуст, есть много крепежных элементов, но большинство из них не использовано.

Сбоку от лентопротяжки на трех винтах закреплена очень маленькая платка, размерами, примерно, 80×30 мм.

На ней одна микросхема неизвестного происхождения (18 выводов, корпус DIP, маркировки вовсе нет) и 12 транзисторов (среди них ни одного мощного). Посредине платы возвышается четырехсекционный переменный конденсатор. Привод шкалы — роликовониточный.

Изучение по плате показало, что на микросхеме собран УКВ-ЧМ радиоприемник, отличающийся очень низкой чувствительностью. На 12-ти транзисторах (все похожи на наши КТ3102 или КТ503) собран стереофонический (!!!) усилитель воспроизведения и усилитель мощности, причем, четыре транзистора приходятся на УВ, а остальные 8 на УМЗЧ. Мощность, естественно, не более 0,5Вт.

Несмотря на всю убогость схемы, лентопротяжный механизм оказался, принимая во внимание обстоятельства, неплохим. После разъяснения ситуации и путей выхода из неё, было решено заменить всю начинку новой, используя разные публикации в журнале Радиоконструктор.

В результате родилась универсальная схема простой автомагнитолы, выполненная поблочно, которую можно рекомендовать для модернизации и других аналогичных «аппаратов». Схема состоит из платы усилителя воспроизведения (рис. 1) на доступной и дешевой микросхеме TDA1522, низкочастотного стереоусилителя на двух, так же, дешевых и доступных микросхемах К174УН14 (рис.

2) и стереофонического приемника (рис. 3) на KC1066XA1 (УКВ-приемник) и KA2263 (стереодекодер). На рисунке 4 приводится схема соединений.

Рис. 1. Принципиальная схема усилителя воспроизведения.

Рис. Печатная плата усилителя воспроизведения.

Теперь подробнее. Усилитель воспроизведения (рис. 1) собран на TDA1522, достоинство которой в том, что её входы находятся под нулевыми потенциалами и это позволяет подключать магнитную головку к ним без переходных конденсаторов, что способствует снижению шумов и более качественной передаче низкочастотных составляющих фонограммы.

Микросхема выполнена в корпусе с односторонним расположением выводов. Ниже, на рис. 1 приводится рисунок дорожек и монтажная схема модуля УВ.

В корпусе этот модуль нужно установить как можно ближе к блоку магнитных головок В1. Реально плата немного больше, — по краям оставлены поля по 7-8 мм для сверления крепежных отверстия (по месту).

Принципиальная схема модуля УМЗЧ показана рисунке 2. Здесь изображена схема и монтажная плата одного канала. Для стереофонического аппарата нужно сделать два таких модуля. При питании от источника напряжением 13,5 V такой УМЗЧ развивает мощность около 4-5 W.

Рис. 2. Усилитель мощности на микросхеме К174УН14.

Модули усилителя располагаются на задней стенке корпуса магнитолы, — микросхемы привинчиваются к нему как к радиатору, и одновременно, служат элементами крепления.

Для улучшения воспроизведения по НЧ можно увеличить емкости конденсаторов С4 (рис. 2) до 4700 мкФ, установив эти конденсаторы в корпусе (при помощи хомутов и изоляционных прокладок) рядом с платами УМЗЧ.

Радиоприемный тракт (рис. 3) выполнен по широкоизвестной схеме на микросхемах КС 1066ХА1 и КА2263.

Тракт работает в диапазоне 88-108 МГц. Схема включения КС1066ХА1 типовая, -без применения входного контура. Не смотря на различные мнения по данному вопросу, — микросхема очень неплохо работает и только с одним гетеродинным контуром.

В новом приемном тракте настройка осуществляется электронным способом при помощи варикапа (от переменного конденсатора пришлось отказаться так как он был очень плохого качества и из-за того, что пластины фактически болтались, он не обеспечивал точную настройку и её удержание в условиях внешней вибрации). Чтобы не нарушать кинематику шкального механизма на место старой платы была установлена металлическая пластина, в которой было просверлено отверстие под переменный резистор в том же месте, где раньше был переменный конденсатор.

Используется резистор СП-1 мощностью 2 Вт, такой резистор нужен по тому, что его диаметр вала очень близок диаметру вала переменного конденсатора. Вал был доработан, — ему придана форма как у вала переменного конденсатора, а именно, вал укорочен до длины 5 мм, на нбм пропилены пазы и по оси просверлено отверстие, в котором нарезана резьба М3 (под винт крепления шкива шкальной системы).

Рис. ЗА. Схема стереофонического FM-тюнера.

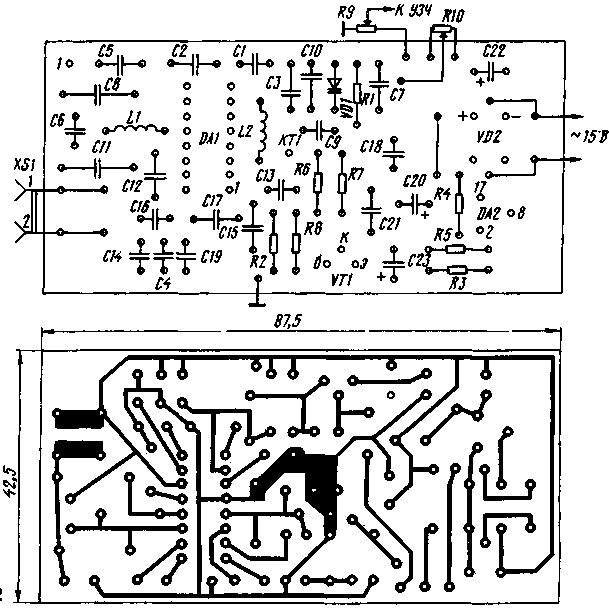

Рис. ЗБ. Печатная плата FM-тюнера.

Вал переменного резистора выполнен из мягкой латуни и легко обрабатывается ручным инструментом (надфиль, пилка, микродрель, метчик).

После установки переменного резистора на приготовленное ему место выяснилось, что длина перемещения стрелки шкалы стала больше из-за того, что угол поворота вала резистора больше чем у переменного конденсатора (270 и 180 ) и в настройке на станцию не работает треть угла поворота вала резистора. Поэтому, при налаживании приемника нужно повернуть корпус переменного резистора на такой угол, что-бы принимались все станции диапазона.

Общая схема приводится на рисунке 4. В ней присутствуют дополнительные элементы, которые устанавливаются объемным способом в свободном пространстве корпуса. Сдвоенный переменный резистор регулировки громкости с выключателем питания оставлен тот же, что был в магнитоле. S1 — концевой переключатель, имеющийся на лентопротяжном механизме.

Рис. 4. Схема подключения модулей самодельной автомагнитолы.

По питанию магнитола подключается к бортовой сети автомобиля через внешний стандартный LС-фильтр.

Катушка приемного тракта не имеет каркаса. Она намотана проводом ПЭВ 0,43, внутренний диаметр намотки 3 мм. Содержит для диапазона 88-108 МГц 4 витка. Для работы в диапазоне 64-73 МГц её число витков нужно увеличить до 7-и, но в этом диапазоне не будет работать стереодекодер на КА2263.

Если все детали исправны магнитола будет работать сразу. Налаживание сводится к настройке приемника (укладка диапазона). Настройку стерео декодера выполняют при приеме стереопередачи, — подстроить R8 (рис. 3) так, чтобы при приеме стереопередачи зажегся светодиод.

Лыжин Р. Рк2005, 2.

Литература:

1. Лыжин Р. Стереоприемник на FM-диапазон. ж.Рк2000, 4.
2. Попцов Г.Д. Усилитель воспроизведения автомобильного кассетного проигрывателя. ж.Рк2003, 4.

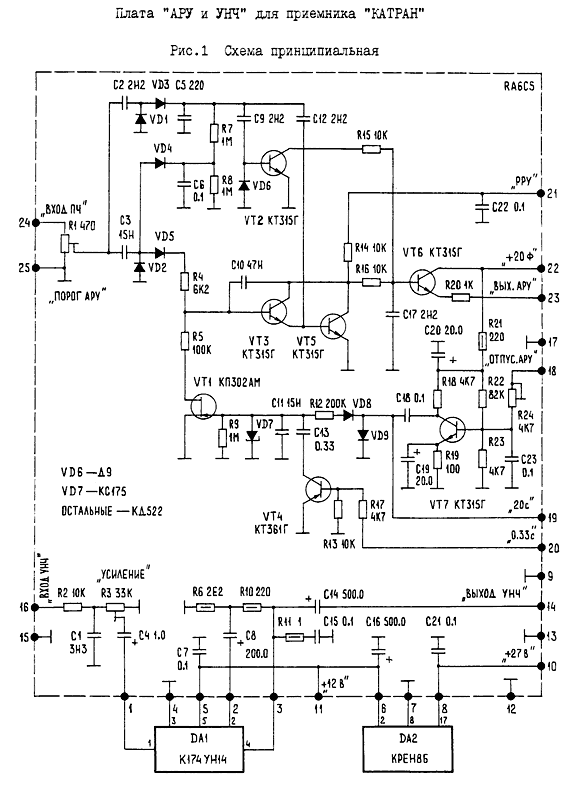

⚡️Ремонт усилителей мощности на микросхемах

На чтение 6 мин Опубликовано 27.10.2017 Обновлено 07.07.2019

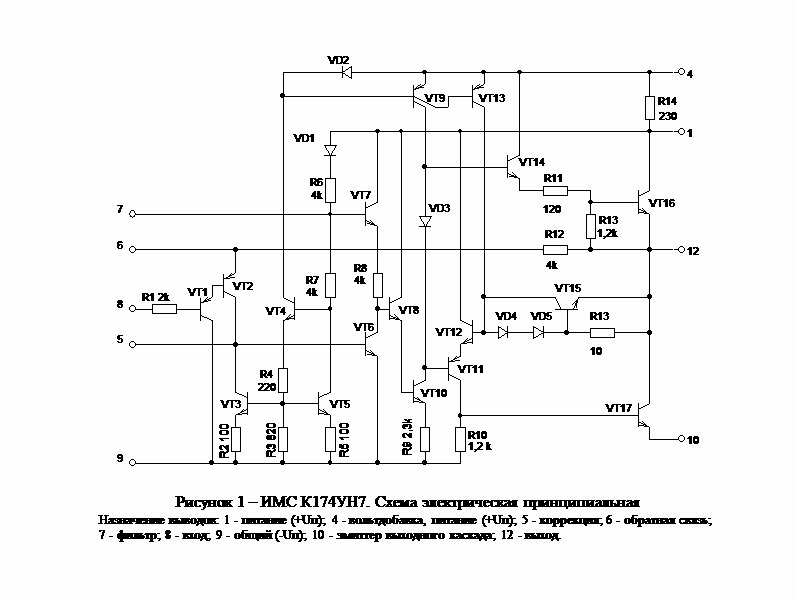

Ремонтникам часто приходится сталкиваться с проблемой замены зарубежных радиодеталей отечественными, например, дорогую и дефицитную микросхему (двухканальный УМЗЧ) в различных моделях импортных аудиомагнитол и магнитофонов на две МС К174УН14 или К174УН7.

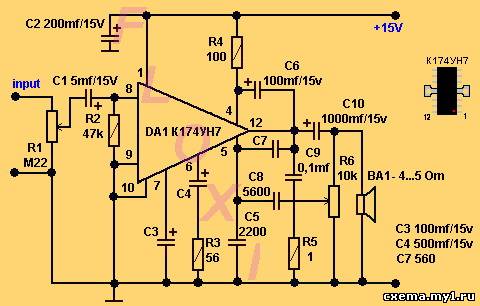

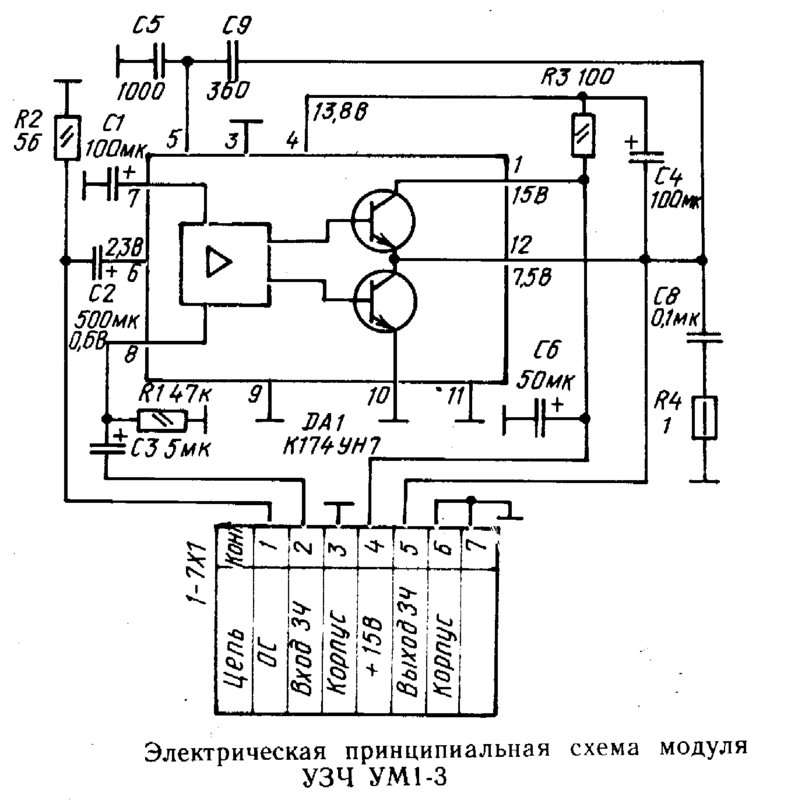

Проще всего установить УН7 полунавесным монтажом (рис.1) либо на свободном месте аппарата, либо на куске фольгированного материала (быстрее и проще). Один совет тем, кто намерен собирать усилители мощности на МС К174УН7, УН 14, УН 15 и др. Микросхемные УМЗЧ очень склонны к самовозбуждению, особенно при длинных монтажных соединениях по общему проводу. Приходилось и в заводских конструкциях разрезать дорожки и разводить “корпус” надлежащим образом для устранения повышенных искажений.

Тот, кто ремонтировал аппаратуру, мог столкнуться с тем, что после замены МС УМЗЧ стал работать намного хуже, к тому же микросхема начинает перегреваться. Поэтому при монтаже необходимо тщательно следить за “корпусом”. Если, например, в маломощной аппаратуре переносного типа УН7 может очень долго работать с теплоотводом всего в несколько квадратных сантиметров или даже без него, то при самовозбуждении срок службы микросхемы резко сокращается (вплоть до нескольких дней и меньше). То же можно сказать и о всех других интегральных УМЗЧ.

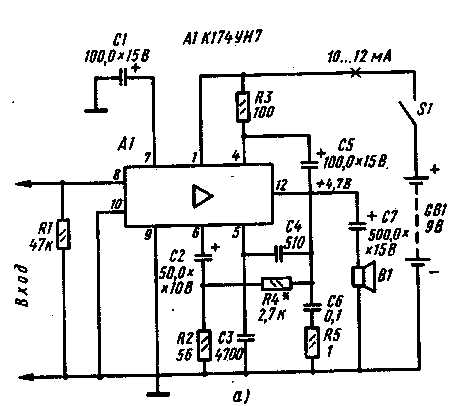

Для маломощной аппаратуры (Рвых <1,5 Вт) “вольтодобавка” для УН7 не нужна, и количество электролитических конденсаторов можно сократить на один. Резко сократить количество используемых радиокомпонентов в интегральных Усилители мощности звуковой частоты можно, применяя более современные микросхемы, например К174УН14 (TDA-2003). Чаще проще и быстрее установить две такие микросхемы, чем одну двухканальную с большим количеством отводов. На рис.2 показано, как быстро смонтировать усилители мощности на К174УН14.

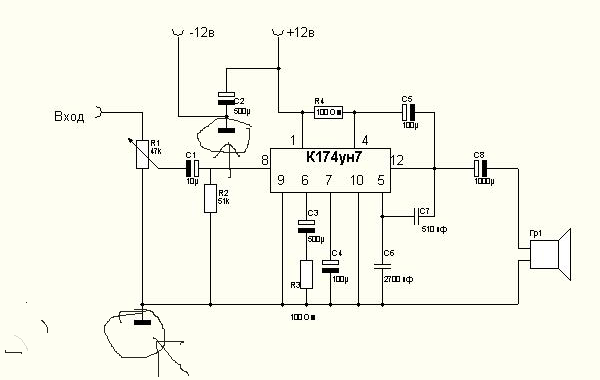

Конденсаторы СЗ-С6 и резистор R3, как правило, уже установлены заводом-изготовителем из-за отмеченной склонности интегральных УМЗЧ к самовозбуждению. Иногда быстрее использовать полунавесной монтаж, чем печатный от выпаянной микросхемы, что может еще привести и к выходу из строя новой микросхемы из-за незамеченного лишнего монтажного соединения.
Бывает, отказавшая импортная микросхема имела коэффициент усиления по напряжению раз в 10 больше, чем отечественная.

Огорчаться не стоит, можно попробовать увеличить сопротивление резистора R2 (220 Ом) в несколько раз, проследив за устойчивостью работы микросхемы. Правда, попадаются экземпляры, склонные к возбуждению при увеличении коэффициента усиления усилителя мощности низкой частоты. Тогда можно применить простейший усилитель на одном биполярном транзисторе. Схема на (изображении.3), а имеет КУ в несколько раз больше, чем на рис.3,б. Если пульсации питающего напряжения малы, то элементы R3 и С2 не нужны.

Автору доводилось часто устанавливать такие усилители как возле усилителя мощности низкой частоты, так и возле блока тембров. Если входной сигнал слабый, лучше усилить его еще до передачи по кабелю. Тогда и усиление микросхемного усилителя мощности можно уменьшить. Замечено, что интегральные усилители мощности звуковой частоты лучше работают с довольно
глубокой ООС за счет дополнительного каскада усиления.

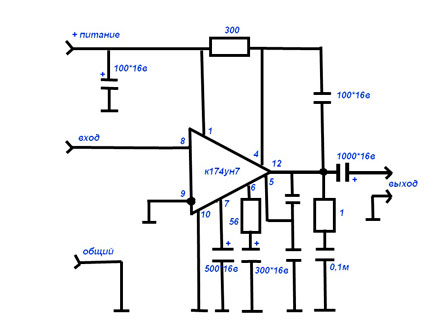

Даже без подборов номиналов резисторов в этом каскаде (изображение.3) он прекрасно работает при больших колебаниях питающего напряжения. Для установки режима работы транзистора в схеме (изображение.3), а подбирают R1 до получения на коллекторе транзистора половины от питающего напряжения в точке соединения резисторов R2 и R3, а в схеме рис.3,б подбором номинала резистора R1 добиваются максимально возможного неискаженного сигнала на коллекторе транзистора. Кроме КТ3102 (с любой буквой) можно применять любые кремниевые транзисторы (например, КТ315, КТ312).

Автор пробовал еще более простое включение К174УН14 для увеличения коэффициента усиления по напряжению входного сигнала. Оказалось, что повысить чувствительность этой МС можно, замкнув резистор R1 (рис.2) на общий провод. Резистор R2 при этом из схемы исключают (изображение.4). Иногда такого увеличения усиления с приемлемым качеством звучания вполне достаточно, особенно при установке микросхемы на печатные платы ремонтируемых аппаратов, где мало свободного места для большого количества компонентов.

Отобрать необходимые экземпляры МС просто и быстро: достаточно выбрать МС, устойчиво работающие в схеме (изображение.4). Как правило, из 10 экземпляров МС половина устойчиво работает. Иногда для устранения самовозбуждения МС необходимо увеличить емкость конденсатора С6 или уменьшить сопротивление резистора R1. Самовозбуждения МС часто можно устранить старым способом – шунтированием питающих выводов МС вблизи корпуса микросхемы. Иногда это удается включением дополнительного резистора сопротивлением в несколько килоом в разрыв соединения конденсатора C1 и вывода 1 DA1 (изображение.4). Это общее правило для всех легко возбуждающихся экземпляров МС.

Иногда начинающие ремонтники очень аккуратно собирают усилитель мощности низкой частоты на отдельных платах по схемам, аналогичным рис. 1-4, и располагают их на большом расстоянии от основных блоков аппарата. Результат же бывает совсем не тот, какой ожидался. Возникают трудноустранимые генерации МС. Иногда же монтаж выглядит “ежиком”, а схема хорошо работает. Такой монтаж простых схем вполне и технологически оправдан (замена МС не представляет труда). Поэтому всегда нужно хорошо подумать, стоит ли возиться даже с простой печатной платой, которая может привести к неустойчивой работе всего аппарата, или воспользоваться таким простым и проверенным методом.

Расскажу о ремонте двух-кассетного двухканального (моноблочного) магнитофона FIAST модели 136. В аппарате из-за переключателя сетевого отвода на 110В вышел из строя не только сетевой трансформатор, но УМЗЧ, блок регулировки тембра, громкости и трехполосный эквалайзер. Уцелели двигатель и приемник с усилителем универсальным для магнитофона. Пришлось установить на свободные печатные установочные места на плате 5 дополнительных деталей (изображение.5). Транзистор и резистор R1 впаяны в плату, а резисторы R2 и R3 припаяны со стороны печатных проводников. Необходимо сделать разрез в печатной плате (указан значком “X”) и впаять в него резистор R2 сопротивлением в 1-1,5 кОм.

Керамический конденсатор С1 припаять также со стороны печатных проводников платы. Установка дополнительных деталей на плату показана на рис.5, а, а на рис.5,б выделен вновь введенный фрагмент схемы. Следует по возможности применять вместо электролитических конденсаторов бумажные (МБМ), керамические (КМ) и т.д. Как показывает статистика ремонтов, именно на электролитические конденсаторы приходится большинство отказов, особенно в аппаратуре, выпущенной в СССР, где количество таких конденсаторов достигает десятков на одной плате.

Рассмотренные МС уже относятся к компонентам несколько устаревшим (особенно МС типа К174УН7). Современная МС типа TDA7052 имеет самое простое включение за счет более сложной внутренней принципиальной схемы. Но не всем доступны зарубежные компоненты радиоаппаратуры, которые иногда и намного дороже аналогичных отечественных. Таким образом, применяя при ремонте схемы, которые уже опробованы, можно значительно упростить и ускорить ремонт аппаратуры.

Индекс 14 — Схема усилителя — Схема

Усилитель для наушников SONY CXA1622P

Опубликовано: 18 марта 2013 г., 1:06:00 Автор:Ecco | Ключевое слово: Усилитель для наушников, SONY

Эта схема может быть немного дороже, потому что она использует микросхему CXA 1622P от SONY. CXA1622P представляет собой биполярную микросхему, разработанную в качестве усилителя мощности для компакт-кассет радиоприемника со встроенным предусилителем и усилителем мощности электрической громкости. Микросхема работает в диапазоне напряжений питания 1,8-6В. КНИ – 0,7%. Частота – 40-40000Гц. Резистор R1 служит для регулировки громкости. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1065)

Усилитель сабвуфера для компьютера

Опубликовано:18.03.2013 1:05:00 Автор:Ecco | Ключевое слово: Усилитель сабвуфера, компьютер

Неотъемлемой частью современного мультимедийного компьютера является наличие двух активных звуковых колонок (установленных на мониторе или установленных рядом с ним). Из-за ряда физических ограничений от двух небольших компьютерных динамиков невозможно добиться хорошего воспроизведения всего диапазона звуковых частот. Особенно проваливается и искажается бас. Поэтому для получения качественной фоновой музыки обычно используется еще и третья колонка — сабвуфер. В высококачественных активных колонках, например фирмы Altec Lansing, встроенный аудиоусилитель имеет выход с маркировкой «SUB» (модель ACS40, рис. 5.1). Предназначен для подключения низкочастотной активной колонки. В данной схеме используется микросхема К174УН14 из России. Его коэффициент усиления зависит от соотношения резисторов R8-R9. Цепочка элементов R10-C6 ограничивает полосу усиливаемых частот, что повышает стабильность работы, исключая возникновение генерации на частотах выше 100 кГц. На смеситель поступают сигналы с выхода «САБ», собранные на полевых транзисторах (VT1, VT2). Обеспечивает развязку между выходами микшера и усиливает сигнал примерно в 3 раза. Резистор R6 задает нужный уровень звука в нижней колонке ВА1 по отношению к боковым колонкам, а основную (общую) регулировку громкости и тембра обычно выполняют в основном усилителе на корпусе в боковой колонке или из программы. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1501)

Недорогой 20-ваттный усилитель мощности

Опубликовано:18 марта 2013 г., 1:04:00 Автор:Ecco | Ключевое слово: недорогой, 20 Вт, усилитель мощности

Этот простой недорогой усилитель мощности мощностью 20 Вт может быть сконструирован с использованием монолитных транзисторов Дарлингтона для двухтактного выходного каскада. Частота отклика этого усилителя ровная в пределах 1 дБ от 30 Гц до 200 кГц, гармонические искажения ниже 0,2%. Для максимальной выходной мощности усилителя 20 Вт с нагрузкой 8 Ом требуется всего 1,2 В среднеквадратичного значения. Чтобы обеспечить усиление по напряжению для управления выходом Дарлингтона, малошумящий транзистор Q1 с высоким коэффициентом усиления (2N5961). База Q1 (точка B) является связующей точкой для обратной связи по постоянному и переменному току, а также для входного сигнала. Входное сопротивление 10 кОм. Центральное напряжение А устанавливается регулировочным резистором R4. Схема начальной загрузки повышает напряжение питания коллектора Q1 (точка C), чтобы обеспечить достаточное напряжение возбуждения для Q2. Это также обеспечивает постоянное напряжение на резисторе R7, который действует как источник тока, а с помощью D1-D3 уменьшает искажения кроссовера при низком уровне сигнала. (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Чтение (1686)

Мощный аудиоусилитель 1500 Вт

Опубликовано:18. 03.2013 1:03:00 Автор:Ecco | Ключевое слово: Высокая мощность, аудиоусилитель, 1500 Вт

Этот мощный аудиоусилитель может обеспечить пиковую мощность 2 кВт и постоянную мощность 1,5 кВт, что означает, что усилитель может сжечь ваши самые известные динамики. Для обеспечения такой мощности в действии можно подключить (что делать крайне не рекомендую) два последовательно соединенных 8-омных динамика в сеть переменного тока 220. В этом случае динамик будет на те же 110В ток, напряжение на 8 Ом — 1500 Вт. .Как думаете долго ли в таком режиме прослужит акустика. Трансформатор 2 х 90В даст напряжение холостого хода ±130В (260В между крайними точками выпрямителя), так что блок питания нужно эксплуатировать с особой осторожностью. (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(2099)

Схема усилителя мощности 144 МГц

Опубликовано: 18 марта 2013 г., 1:02:00 Автор:Ecco | Ключевое слово: 144 МГц, усилитель мощности

Усилитель мощности 144 МГц предназначен для работы с трансивером 2-метрового диапазона. Выходная мощность зависит от выходного транзистора: КТ 904 – от 4 до 5 Вт, КТ 907 – от 7 до 8 Вт, 2Н3375 – от 7 до 10 Вт, 2Н3632 – от 8 до 12 Вт. Переход с приема на передачу осуществляется VOX-переключателем, выполненным на транзисторах VT2/VT3 (КТ315). Коденсатор Кл – 0,5-2,2 пФ, обеспечивает надежную работу реле Кл. Катушки индуктивности L6 – L8 выполнены проволокой 0,4 мм, L6/L7 -6 витков, L8 – 100 витков. Катушка высокочастотная намотана посеребренным проводом 0,8 мм: Ll – 2 витка, каркас – 8 мм, длина намотки 11 мм; L2/L3 – 4 витка, каркас – 6,8 мм, длина намотки 10 мм; L4/L5 – 5 витков, каркас – 5,2 мм, длина намотки 12 мм. Выходное сопротивление каскада 75 Ом. Конденсатор С4 обеспечивает от 33 до 180 пФ. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(2117)

Легкий 100-ваттный усилитель мощности

Опубликовано:18 марта 2013 г., 1:01:00 Автор:Ecco | Ключевое слово: 100 Вт, усилитель мощности

За счет применения мощных составляющих (Дарлингтона) транзисторов Т4, Т5, оконечного каскада удалось изготовить достаточно мощный усилитель из пяти транзисторов, причем три из них мелкие. Выходной каскад работает на Б, смещение на базах транзисторов определяется двумя диодами Д1, Д2, что исключает процесс наращивания. Входной каскад дифференциальной пары поддерживает «нулевой» уровень «на разрыв» и замыкает цепь отрицательной обратной связи переменного тока. При сборке следует уделить особое внимание размещению элементов на плате усилителя и блоку питания, чтобы исключить самовозбуждение усилителя, которое может вывести из строя выходные транзисторы, подключенные к усилителю и акустической системе. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(4505)

Высококачественный аудиоусилитель для компьютера

Опубликовано:18.03.2013 1:00:00 Автор:Ecco | Ключевое слово: Высокое качество, аудиоусилитель, компьютер

Используя современную импортную элементную базу, несложно самостоятельно собрать качественный усилитель звука. Потребуется всего один чип фирмы TOSHIBA. Вам не потребуется наладка, что предполагает наличие дорогостоящего инструментария. Электрическая схема усилителя представлена ​​на рис. 1. Для его изготовления выбрано типовое включение ИМС ТА8205АН. Обычно применяется к классу Hi-Fi из-за низкого уровня гармонических искажений. Подойдут как аналогичные, но более мощные: TA8210AN и TA8215AN (схема подключения в данном случае не меняется). В отличие от многих других типов, кроме низких гармонических искажений, в микросхеме предусмотрена работа в дежурном режиме, т.е. с малым энергопотреблением от источника питания в случае, если на входе DA1/4 ноль. Кроме того, усилитель обеспечивает мягкое включение, исключающее щелчки в динамиках при подаче питания. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1068)

Усилитель мощности 25 Вт на основе MosFet

Опубликовано:15 марта 2013 г., 4:30:00 Автор:Ecco | Ключевое слово: 25 Вт, усилитель мощности, MosFet

Усилитель мощности 25 Вт на основе MosFet, может быть подключен непосредственно к источнику сигнала и не требует предварительного усилителя для управления. Амплитуда входного сигнала должна достигать уровня 200 мВ. Этот сигнал обычно присутствует на записывающем устройстве с линейным выходом, проигрывателе компакт-дисков, звуковой карте компьютера и других устройствах. Для регулировки громкости можно поставить на вход потенциометр на 10 кОм. Триммер с регулировкой тока покоя. Он должен быть в пределах 100 мА. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(2370)

Аудиоусилитель мощностью 50 Вт на базе L8063

Опубликовано: 15 марта 2013 г., 4:29:00 Автор:Ecco | Ключевое слово: 50 Вт, аудиоусилитель

Схема этого 50-ваттного аудиоусилителя на базе L8063 проста и легка в сборке. Ввод может осуществляться с радио, телевизора или вашего mp3-плеера. Эта схема имеет фоно-вход для проигрывателя, гитары, микрофона или другого источника без усиления. Эта схема также может быть для усилителя сабвуфера, конечно, путем добавления схемы активного кроссовера сабвуфера перед входом. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1017)

Усилитель мощности 2×18 Вт с TDA1516Q

Опубликовано: 15 марта 2013 г., 4:26:00 Автор:Ecco | Ключевое слово: Усилитель мощности, 2×18 Вт

Во многих автомобилях в кассетных магнитолах используются усилители, мощность которых не превышает 5Вт с достаточными искажениями до предела мощности. Проблема решена с использованием внешних усилителей, появится возможность заработать гораздо больше мощности при гораздо меньших искажениях. При напряжении автомобиля +12 В у нас есть возможность брать мощность выше порога. Решение состоит в том, чтобы использовать два усилителя в мостовом соединении, чтобы выходной сигнал увеличился вчетверо, по крайней мере теоретически, а в лучшем случае удвоился. Комплектация будет намного проще реализовать вышеописанное, легко и с очень небольшим количеством внешних компонентов, это TDA1516Q, который содержит два усилителя в корпусе, с прибылью 20дБ, с защитой от перегрева и короткого замыкания. В мостовом соединении, как и в схеме, мы можем выдать 18 Вт на нагрузке 4 Ом, с искажениями 0,5% и мощностью более 20 Вт при деформации близкой к 10%, мощность хорошая для автомобиля. Доступ к усилителям привода можно получить с выхода существующих усилителей. Возможно нужно будет заняться потесометром серии, который подстроит уровень под уровень, чтобы не было искажений от овердрайва. Эту схему можно использовать для других целей автомобиля, управляя небольшими компьютерными колонками. Усилители должны быть размещены на хорошем радиаторе. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1190)

Усилитель класса D для ATtiny15L

Опубликовано:15 марта 2013 г., 4:25:00 Автор:Ecco | Ключевое слово: Класс D, усилитель, ATtiny15L

В последнее время широкое применение получили усилители с высоким КПД – 90% и более. Звуковой сигнал преобразуется в ШИМ (с широтно-импульсной модуляцией), чем и объясняется их высокая эффективность, поскольку выходной каскад при этом работает в ключевом режиме. Современные конструкции таких усилителей — это монолитная микросхема, объединяющая процессор и мощные выходные каскады. Поэкспериментировать с ними, например, изменить алгоритм преобразования ШИМ сложно. С этими блоками можно познакомиться с одним вариантом исполнения усилителя класса D. Контроллер семейства AVR ATtiny15L фирмы Atmel как нельзя лучше подходит для этой цели, поскольку содержит десятиразрядный аналого-цифровой преобразователь (АЦП) и таймер с шириной импульса модулятор (ШИМ). (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1824)

Усилитель звуковой частоты 20 Вт на базе LM1875

Опубликовано:15 марта 2013 г., 4:24:00 Автор:Ecco | Ключевое слово: Усилитель звуковой частоты, 20 Вт

Для этой схемы требуется минимальное количество компонентов. Усилитель имеет хорошие характеристики и очень низкие гармонические искажения. В основе усилителя лежит микросхема LM1875 компании National Semiconductor, имеющая защиту от короткого замыкания и перегрева. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(780)

Предусилитель для микрофона ECM

Опубликовано:15 марта 2013 г., 4:22:00 Автор:Ecco | Ключевое слово: Предусилитель, микрофон ECM

Микрофонный усилитель, который можно использовать либо со вставками электретного конденсаторного микрофона (ECM), либо с динамическими вставками, состоящими из отдельных компонентов. Оба транзистора должны быть малошумящими. В оригинальной схеме используется BC650C, устройство со сверхнизким уровнем шума. Эти транзисторы сейчас трудно найти, но BC549C или BC109C являются хорошей заменой. Схема является самостабилизирующейся и установит точку покоя примерно на половине напряжения питания на эмиттере транзистора Q2. Это обеспечивает максимальный размах выходного напряжения, а также самый высокий динамический диапазон. Электретный конденсаторный микрофон (ECM) содержит очень чувствительный микрофонный элемент и внутренний предусилитель на полевых транзисторах, поэтому необходим источник питания в диапазоне от 2 до 10 вольт постоянного тока. Подходящие ECM можно приобрести в Maplin Electronics. Хотя на схеме показан трехконтактный ECM, можно использовать двухконтактный ECM, изменения показаны на следующей странице практического раздела. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Чтение(1149)

Усилитель Таймер автоматического отключения

Опубликовано:15.03.2013 4:20:00 Автор:Ecco | Ключевое слово: Усилитель, Автоотключение, Таймер

Эта схема отключает питание или любое другое устройство при отсутствии входного сигнала более 15 минут. Нажатием P1 цепь включается и подает питание на любое устройство, подключенное к розетке SK1. Входной сигнал усиливается и ограничивается микросхемами IC2A и IC2B, а также управляемым светодиодом D4. При вспышке светодиода D4, даже очень короткой, микросхема IC3 сбрасывается и начинает свой отсчет заново. На выводе 2 IC3 остается низкий уровень, транзисторы открыты и реле включено. Если в течение 15 минут на вход не поступало, замыкается на микросхеме IC3, а на выходе 2 устанавливается высокий уровень. Q1 и Q2 закрыты, и реле выключается. Соответственно устройства, подключенные к SK1, отключаются от сети. Цепочка C5 и R9используется для сброса счетчика IC3 при начальном включении питания. Кнопка P2 в любое время, чтобы отключить устройство вручную. (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(1424)

Инвертирующий усилитель использует две изолированные ячейки усиления класса AB

Опубликовано:15 марта 2013 г., 4:19:00 Автор:Ecco | Ключевое слово: инвертирующий усилитель, два класса, усиление AB, изолированные клетки

Транзисторы
часто используются в качестве трехпроводных усилительных устройств, в которых напряжение входного и выходного сигналов измеряется от общего выходного сигнала. Таким образом, вход и выход привязаны к напряжению на этом выводе. С другой стороны, четырехконтактное питание позволяет развязать входные и выходные цепи. Используя оптическую развязку, можно создать четырехконтактный блок питания класса АВ. Так как величина выходного напряжения оптрона ограничивает его применение, можно использовать дискретные транзисторы для изолированного усилителя. На рисунке 1 показан простой инвертирующий усилитель с амплитудой выходного сигнала класса АВ 1 кВ, в котором используются две одинаковые усилительные ячейки. Полное усиление АЧХ усилителя находится в области от постоянного тока до 20 кГц. Можно обеспечить усиление и более высокими частотами, но при меньшем значении усиления. Соотношение резисторов R1 и R2 задает коэффициент усиления. В этой схеме отпадает необходимость в нескольких компонентах на уровне сдвигов, которые обычно используются при построении стандартной схемы. Положительные и отрицательные клетки контролируются в противоположной фазе. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1208)

Компактный усилитель мощности на базе LM386

Опубликовано:15 марта 2013 г., 4:18:00 Автор:Ecco | Ключевое слово: Компактный усилитель мощности

Микросхема компактного усилителя мощности LM386 идеальна, если вся схема питается от аккумулятора. Данную схему можно использовать в качестве усилителя для портативных колонок из-за ее небольшого размера и компактности. (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Чтение(1024)

Усилитель мощности класса D мощностью 315 Вт

Опубликовано: 15 марта 2013 г., 4:17:00 Автор:Ecco | Ключевое слово: 315 Вт, класс D, усилитель мощности

Этот аудиоусилитель на базе TAS5261 (мостовой цифровой усилитель) имеет выходную мощность 315 Вт на канал и КПД до 96% и подходит для использования в различных звуковых приложениях, например, в системах домашнего кинотеатра. Снижение стоимости и доступность высокоразрядных АЦП и цифровых сигнальных процессоров способствовали появлению усилителей большой мощности D-класса на основе широтно-импульсной модуляции. Работа выходных транзисторных каскадов в ключевом режиме таких усилителей позволяет в несколько, а иногда и в десятки раз повысить КПД, тем самым уменьшить тепловыделение усилителя, его габариты и стоимость. Среди всех усилителей звука устройства класса D являются наиболее экономичными, благодаря использованию цифровой обработки сигнала. Исключает возможность искажений и шумов в трактах предусилителя, упорядочивает и упрощает все виды линейного и нелинейного преобразования сигналов без использования механических регулировочных компонентов, расширяет функциональные возможности. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1577)

Высокоточный усилитель звуковой частоты на основе LM4702

Опубликовано:15 марта 2013 г., 4:15:00 Автор:Ecco | Ключевое слово: Высокая точность, усилитель звуковой частоты

Новая микросхема LM4702 от National Semiconductor позволяет создавать усилители звуковой частоты (УЧ) с номинальной выходной мощностью 300 Вт и низким уровнем шума. Характерной особенностью этой микросхемы является высокий уровень напряжения, что позволяет получить большую выходную мощность при использовании внешних транзисторов. Практика показывает, что использование схем усилителя мощности ЗЧ (звуковой частоты), выполненных на одной микросхеме, является основным фактором при выборе компонентов для воспроизведения. части разработанного устройства просты в настройке и имеют малое количество элементов обвязки. Однако в большинстве случаев качество звукового сигнала не подпадает под класс HI-FI в связи с высоким процентом нелинейных искажений. Этот факт связан не только с инженерным решением таких микросхем, но и с тем, что температуры элементов входных и выходных каскадов находятся в прямой зависимости друг от друга. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(1545)

Простой 150-ваттный усилитель на транзисторе Дарлингтона

Опубликовано: 15 марта 2013 г., 4:14:00 Автор:Ecco | Ключевое слово: 150 ватт, усилитель, транзистор Дарлингтона

TIP147 и TIP142 — дополнительная пара транзисторов Дарлингтона, которые популярны благодаря своей неразрушимости. Транзисторы рассчитаны на рабочий ток 5 ампер и напряжение коллектора 100 В. На двух транзисторах BC558 (Q4 и Q5) выполнена подстройка смещения предварительного усилителя на Q1, Q2, Q3 (TIP142, TIP147, TIP42). Схема этого 150-ваттного усилителя очень надежна, ее можно собрать на любой макетной плате. Для питания схемы требуется двухполярный источник питания ±45 В, способный отдавать ток 5 А. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(2008)

Базовый усилитель мощности (Часть 1)

Опубликовано:15 марта 2013 г., 4:13:00 Автор:Ecco | Ключевое слово: Усилитель мощности

Мой предыдущий пост был в основном о схемах усилителя без понятия что это за усилитель мощности. В этом посте речь пойдет об усилителях мощности основных, что внутри и как они работают. Что такое усилитель мощности — дальше, для краткости, обычно называют «УМ». В целом блок-схема усилителя мощности делится на три части: Входной каскад Промежуточный этап Выходной каскад Эти три секции выполняют одну задачу — увеличить выходную мощность до уровней, которые могут управлять нагрузкой с низким импедансом — динамическим головным блоком или наушниками. Как они это делают? Это просто — PA требует источника питания постоянного тока и преобразует его в переменный ток, но при этом форма выходного сигнала соответствует форме входного сигнала. Но, к сожалению, все это хорошо только в теории. В практике аудиотехники мы используем неидеальные резисторы, в частности конденсаторы и транзисторы. Таким образом, выход может серьезно отличаться от формы ввода, и эта проблема называется искажением. (Просмотреть)

Посмотреть полную принципиальную схему | Комментарии | Reading(817)

Страниц:14/250 1234567891011121314151617181920Под 20 лет

Pidsiluvach s filterom za subwoofer

Kućno kino na svjetiljkama vlastitim rukama

Za dermalnu referencu na zvuk, svjetiljka puno govori o tome, ali glavni škripanje moda postao je kraj glavne višekinekal lamp. Окренит, S ekranom od 32 «, uzinak je jednostavno glup! Shema je uzeta kao klasična jednostruka, s paralelnim svjetiljkama na ulazima za poboljéshanje vanjskog tlaka. 6n23p;0005

Još jedna mahuna niske čistoće na TDA -i

Pidsiluvach niske frekvencije na tda vlastitim rukama

Daniy pidsilyuvach sretno za preuzimanje i tim hto nazvao je ne tako davno naučivši tehnologiju radio tehnologije, svladavši tehnologiju stavljanja cesta na ploču i istinu .

Подсилувач одабире микрокругове тда7377 и не555.

Pout — максимальная 20Вт по каналу.
Dobra je ideja pustiti loše momke s tragova koji vam odgovaraju.

Фильтр Niske Frekvencije Vlastitim Rukama

LF Фильтр Za Subwoofer-Dijagram

SVI ZNAMO DA JE NISKOFREKVENTNA Glava Subwoofera Bez-Ikakvih, kada se uključi dokeak ne-ne-ne-nema-ne-nema ne-nema ne-seze ne-seza ne-seze nema nicha nicha ne griva nicle nishra frekvencije filtrív niske frekvencije добар сабвуфер, немойте в узэти.

Pogon svjetiljki 50 W vlastitim rukama

Na web mjestu ima mnogo dobrih shema za generiranje zvuka, osi i objavljene verzije njegova vlastitog mono ručka. Dovgo yogo zbirav, mayzhe tsíli rík povremeno se bave projektom i drobovinama, te osovinom, nareshti, upućujući sat vremena da vam preostalu opciju donese na sud. Название: Викторианский канал для сабвуфера.

Lampovy pidsiluvach za gitaru vlastitim rukama

Lampovy pidsiluvach za gitaru vlastitim rukama

Ne tako davno, potreba za oduzimanjem neugodna ULF za gitaru , Za koje je boolean standard Shema za ručak iz skladišta takvih svjetiljki, jaka 6Н23П и 6П14П.

Hibridni ULF vlastitim rukama

Hibridni ULF vlastitim rukama

O broju radio -amatera dajem detaljan i ažuriran podatak схема гибридного ULF — описание источника , Popis dijelova i dijagram stambene jedinice. Светильник на гибридном круге ULF 6N6P zamjenjuje se sa 6N2P … Tako je i sam moguće staviti na cijelo sveuchilište i svjetiljke 6N23P, koje su u stara premena bile rasprostranjenije. Полові транзистор Замена аналогог — с изолирaним затварaчeм и одводом из утичнe 5A.

Вариативный отсекатель Lanca R1 — 50 кОм для регулятора дуктильности. Можете поставить до 300 кОм, ништа ние izgubljeno. Потребно je поновно razmotriti регулятор zbog odsutnosti koraka i neprihvatljive nekorozivnosti tijekom omota. U Ideal Varto Vikoristovuvati WG ALPS je japanska tvrtka koja se temelji na virobilnosti jakišnih регулятора. Не собирайте регулятор равномерным.

Lampovy pidsiluvach shema

Lampovy ULF vlastitim rukama

Svjetiljke su Popularne među ljubiteljima zvuka. Izgledaju poput tranzistora i više estetskog retro stila.

Приказ фотографии лампа ULF ние склопиво узми свое рука .

Автор виришив зибрати УМЗЧ по двутактному кругу на светильнике 6П6С. Odmah ću reći — звук stvarnog odricanja, želim sve to i zamišljeno bez da čujem. Žedan je vidokrug za oči, istina, bilo je vrlo važno pospremiti pozadinu, osobito na desnom kanalu. Одабрано према примененной схемы, само выпрямляч зробов на 5Ц3С , Писля кенатрона конденсатора 47 микрофарада, на кожном канале свий пригушивач D21, Писля кожного пригушивателя при 330 микрофарада и све едан трочие гуд.

Pidsilyuvach na K174UN14 vlastitim rukama

Pidsilyuvach na K174UN14 vlastitim rukama

Daniy pidsiluvach prostitucija u zbirci, uzch shema odabrano za dovršetak vidomiy mikro krug K174UN14 , Yaka je sam po sebi analogni uvoz mikro sklopovi tda2003 .

Посмотрите схему и посмотрите, как она функционирует у радийской технологии.

Направите звук за расчетом власти рукама

Направите звук за расчетом власти рукама

Имао сам ступак прекривен чотіри ватом. Tijelo se može završiti ukrašavanjem, a mrlja — od robe od plastike, pa je očito ići na bilo koji radio -amaterski dizajn. Покупив колону и узнавши неискориштену динамику, угледавши мачку, rezačima žice opakirao je pregrade. Виризав горни и картонные упаковки поки фарба осушио пооки сбират pidsiluvach na tda 7294, možete ga kupiti u bilo kojoj radijskoj trgovini.

Svi su materiali lako razumljivi načelna shema i vlastita izrada kućišta pomoćnog vozača automobila s kanalom subwoofera. Već duže vrijeme imam ideju. Prije svega, kad počnete podizati, бит до 12 — 40 вольт. Drukovanu se plaća revizija tektolita s cijelog lista. Кородирана ЛУТ технология. Друкованов почетный razbijen je iz njegovih vlastitih razmiri. SHIM je odabrao okrem_y ploču. U qiu, krug je dodan dodatnom namotu za napajanje 24 volti izmjenične struje.

Jedna maglica zrobiv na 4 диода HER-307, фильтр конденсатора 1000 мкФ 50 вольт. Z tísí toj shemi povrijedili su dio nje. Тобто стабилизатор за +-15 вольт. Reshta je izgubljena u shemi.

За трансформатор використовував ферритни прстенови, руски, 40х25х11 2000НН залиеплени одъедном. Gostrí kraí fer ferita zaokružena je dijamantnom turpijom. Zatim ga omotajte ljepljivom trakom. Primarni namot трансформатора namotan je žicom 0,8. Složenih odjednom 10 živih, 5 okreta u jednakim omjerima po cijelom krugu. Удалена дистрибуция навпил. Друго tržište slično je prvom. Ista žica 0,8 i 8 živa je i presavijena odjednom. Брой рунди 15, а понекад и навпил. Napon na izlazu popeo se na +/- 40 volti, prije nego što je napon uključen, napon je pao za 2 volta u oba ramena.

Sada sam posipao preklapanje pritiska na zvuk. Vibir je pao na vozača Laiko 6. версия. Shema se nema što promijeniti. Але трохи заглави с тешким. Općenito, потребно je za dobar odabir elemenata za simetriju oba ramena. Транзисторски конденсаторски отпорник. Звуковой сигнал 150 мА.

Налаштування УЛФ

• 1. Поставьте Р6 и Р24 у среднего положения.
• 2. За кратки спой улаза возача на масу.
• 3. Несите излазни транзистор.
• 4. Уключите струйный круг.
• 5. Поставьте Р 6 на излазе тлачне склоке 0 т.
• 6. Вимиряты нап и +/- 15 В.
• 7. Установите накладку от 0,55 В на R29-R30 из R24. (У 5м изведби на R11-R12 = 1В).
• 8. Включите напон, включите излучатель транзистора, включающий амперметр от 1 A ​​до sabirnici VT10.
• 9. Включите под насосом и R24 и поставьте коллектор VT10 на мирную величину 100 — 150 мА.
• 10. Zamrznite VT11 dršku, greška nije kriva;
• 11. Струя Мирных Изъязных Транзистора Може Се Поставити Изменю 40 До 200 мА, У Недостатку Квалитете Звука, Роботски Начин Рада, Топлински Начини, Великине Радиатора. Мирну установку требования известия на температуру ваньских транзитов от 35-40 ступнева.
• 12. Управляйте роботом за компенсацию температуры замрзаванием мирным млазом при максимальной температуре радиатора у излазным транзиторима.

Захист AS

Блок nije potreban za prilagođene jer je sve ispravno odabrano. У случае випробуваннях из пидсилювач -а, након повезиванья с жедног канала на найвише 100 вата, дал вин доводи до разрезания. Radiatori vikoristovuvav s računala. Bez boja vrlo je težak, pa postoji mala površina radija. Ako je hladnjak prenapet u robotu, sve je odjednom toplo. Hladnjak živi iza kruga PIM регулятора за таймере.

Даль наставка с преузиманьем нова прераде канала сабвуфера. Shema je zatrpana kolikama. Ê мужчина promjene u namotu трансформатора. Килця використовував недавно, два залиеплена в однодневном. Prvi je nedostatak ruševine. A os je othera, broj je još živ, ali zavoji ovdje nisu 15, već 21. Na zaokretu preokreta pojavilo se +-70 volti. Za niskopropusni filtar, navijanje oko namota žicom od 0,8 8 zavoja. Shema Stabilacije uključena je u shemu. Postoji i još jedan namot za hvatanje zvučnika, sve je isto kao u prvom za Laikova.

Подсилювач према Холтоновой схемы

Провьера се врши модернизатор отпорника, затим се уградую подтягивающие отпорники, диод, конденсаторы и транзисторы малых сигналов. Klizač je respektabilan pri ugradnji polarnih elemenata. Neispravno spajanje može dovesti do kvara или izlaza jednog или više elemenata kada je krug uključen.

Nakon dovršetka instalacije svih elemenata, s postovanjem pogledajte module, sve komponente su lemljene, a smrad je ispravno instaliran. Samo ako se promijenite, sve je ispravno slomljeno i svi detalji stoje na vlastitim miševima, možete uključiti harchuvannyu.

За помощь крокодилима причврстит этот зонд на приключак едног од напетих отпорника од 0,22 Ом. Включите двигатель, отключите его, отключите двигатель P1, установите аккумулятор на 0,22 Ом, 18 мВ, а также плату на 100 мА по транзистору. Sada okrenite sve otpornike, vibrirajte jedan na najviše. Наместите аккумулятор P1 с новым наполнителем от 18 мВ. Садите генератор сигналов на улаз, осциллоскоп на излаз. Идите на ону у kojoj oblik signala vrijedi са stajališta. Све док имате много полезного, включите опцию и слушайте добру квалитету. Zvuk je kriv, ali čist i dinamičan. Захист А.С. является аналогом првом. Харчування 24 вольта от намота трансформатора.

LPF

Смазка алюминием 20 x 20 мм, рез и накладка 10 мм. Kućište je prekriveno crnom kožom. Hladnjak je pričvršćen на stražnju stranu kućišta.

Нископропусный бит фильтра, который причвршчен на преднью плочу, бит, который и розташованы стезалки за дневну единицу. Терминал и улаз. Горня крышка бита, которая припремлена с тонираним нагибом од 4 мм. Pidsyluvach proishov viprobuvannya za slusanje glazbe. На праговима C90 и сабвуфер мощностью 1000 Вт. Басовый усилитель. Kao što cijeli potencijal nije otvoren, tako ni C90 nije prikladan za cijelu jedinicu. Автор проекта Иван Александров.

Рич, о яку ме одъедном, у реду е назвати га статты, е самостальни подсилувач за сабвуфер, у людима с нусловом «Саб». Поддерживает активный низкочастотный фильтр, стимуляцию на радиальных подушках и аккумуляторе, который имеет двоякий сигнал со стереозвуком.

Oscilacije signala za krug preuzimaju se s ulaza u akustički sustav, nema potrebe za uključivanjem u praktični pokretač. Odbijanje signala iz zvučnika za više od jednog prolaza i samo po sebi — omogućujući vam da sačuvate sluznicu subwoofera u svakom trenutku u Stereo sustavu.

Наравно, канал сабвуфера может быть се подесити помочь додатног потенциометра. пишите высокие частоты и низкие частоты (20-150 Гц), звуковой сигнал, обеспечиваемый додатних микрокругов TDA2030 или TDA2040, TDA2050. Postoji i mogućnost podešavanja dinamičkog pritiska basa po vašem ukusu. Svi projekti imaju dobre sanse imati dinamiku base sa snagom od 50 W po subwooferu.

Круг фильтра для сабвуфера УМЗЧ

Принцип схемы ФНЧ и сабвуфера УМЗЧ

Описание схемы робота воза

Стереосигнал, подключенный к розе В цепи C1 (100 нФ) и R1 (2,2 М) на первом канале и C2 (100 нФ) и R2 (2,2 М), на другом канале. Затим можете заказать на улаз оперативной управляющей программы U1A (TL074). Potenciometar P1 (220k) звонит подсилювача U1A, за визуально регулируемый сигнал свих суставов. Заданный сигнал с доводами и фильтром различается между элементами U1B (TL074), R3 (68k), R4 (150k), C3 (22nF) и C4 (4,7nF), а также фильтром Butterworthov. Крошка C5 (220 нФ), R5 (100 кОм) сигнализируется от репетитора U1C, а вместо C6 (10 мкФ) до уровня управляющей программы U2 (TDA2030).

Конденсатор C6 не имеет данных о сигнале накопления за тлак прозива zbog zahtjeva za tlakom. Отводы R7 (100k), R8 (100k) и R9 (100k) служат для поляризации напряжения питания, конденсатор C7 (22 мкФ) и фильтр. Элементы R10 (4,7 кОм), R11 (150 кОм) и C8 (2,2 мкФ) имеют отрицательную окраску, спектральные характеристики которой могут быть повреждены. Отпорник R12 (1R), осим конденсатора C9 (100нФ), чини характеристики на изоляция. Конденсатор C10 (2200 мкФ) post-struma kroz dinamo i istodobno uz podršku dinama, označena je donja granična frekvencija cijelog pogona.

Поставляется с диодамой D1 (1N4007) и D2 (1N4007) с помощью этого pojavu prskanja jer može doći do prekida dinamike. Напряжение питания, переменное напряжение 18-30 В через напаянное ружье Зас, конденсатор C11 (1000 — 4700 мкФ) с главным фильтром конденсатора (немойте штеджети на овой объединенной). Стабилизатор U3 (78L15), подключенный к конденсатору C12 (100 нФ), C15 (100 мкФ) и C16 (100 нФ), питаемый от источника питания 15 В в микрокруг U1. Элементы R13 (10к), R14 (10к) и конденсаторы С13 (100мкФ), С14 (100нФ) рабочие, генерируют половую энергию.

odabir subwoofera

Cjeli sustav je lemljen na. Instalacija pored popravka od dvije do dvije petlje. Redoslijed ugradnje других elemenata be-hto. На самом краю конденсатора C11 выше je kriv za ugradnju ležećeg položaja (потребно га je ukloniti s određenim rangom).

Друкованова площадь за господарску зграду

Улазни сигнал je posljedica povezivanja na utičnicu In iza dodatnih upletenh žica (окрет окладе). U2 микрокружни круг мора бити опремлен радиатором велики великине.

Круговой блок трансформатора, изготовленный из диода, конденсаторный фильтр и такоджер на блоке. Трансформатор je kriv za majku other, izlijevanje u međusobnim ovjesima od 16 — 20 V, čak i ako ne revischuvalnya 30 V.

I tako, sve ostalo je razlog zašto sam kupio auto, pa i dalje volim mluvbušati pos (glazba), tada sam htio otići do auta, ali bilo je prilično dobro, i samo po sebi, gnjecavo . Ovdje smo u rasponu od mjesec dana promijenili desetak auto-magneta i nismo izbrisali ono što sam toliko želio, otisao sam s glavom na internet. Nakon što sam špijunirao neke forum i dobio puno informacija (privatno hvala Rotoru i maximusu), mogu to vidjeti tako jednostavno da zvuk ne «vibrira» iz auta. Izgubivši Йош Troševa я posipajući их у малим komadima, тада je teško prešana prerada я pidsiluvach slomljeni. Познаваючи неколико нормальных схем, на први сам поглед «злокобио» едну. Али ako želim raditi «bogato» jednom zauvijek, tada se može reći da je napor velik (zašto odjednom skodiram). Назвао сам га «АВТО 400».

Pa, razgovarajmo o svemu po redu.

Imam zupinivya na mikro krugu TDA7294V, pa, nisam htio ništa other reći, a nisam ni znao mnogo o tome na forumima, onda bi ploču trebalo rasporediti, onda se samo-uzbudila, pa, to je nije vrijedilo kratko. Пиринговые часы «Радиохобби» Арт. 10 4/99г. отресивши се од схемы. Пидсилювач бувь вибраций на микровезиках STK4048XI, автор Антон Космела (на сл. 1).

Трохи или схемы: L1-наматывание на оплетку от 10 мм и 18 оплетки на стрелку PEL-1,2. Обивка микрокола поставляет на радиатор алюминиевого профиля и облику слова U 210X11X25 мм. Pidsyluvach nije vimagan nikakav pidstroyuvan.

Задивлен характеристики мене, отишао сам с «главом». С двоструким поляритетом от 55 В и напоном от 8 Ом, мощность от 150 Вт до 4 Ом 200 Вт (до 200 Вт). Я сам же едан канал, два канала 400 Вт на 4 Ом с гармоническим компонентом не 0,007% и полной частотой 20 Гц — 50 кГц. Sve najbolje za «godvatu» takve «zvire», cijena je potrebna za povratak na минимально 400-450 вата. Pa kako nisam htio chuti pri takvim pritiscima od 50 Hz, «brujanje» u dinamici iz preokreta, zujanje je bilo visokofrekventno, u isto vrijeme bilo je i manje. Slomljeno je rečeno, na mikrovezici TL494 за стабилизацию колебаня, вид сл. 2

Трохс о кругу премотаванья: трансформатор коди намотава намотэ феритни прстенови великина К45х38х26 (трохе су биче скривене, али нисам в видио руком). Primarni namot namotan je «koso» s 8 žica promjera 1,2 mm (6,5 zavoja), otheri (для стабилизации namotan od 10 zavoja), other je namotan na žicu kabela, s promjera 4 mm (broj zavoja prije ciklusa je потребан, у мамы случае има 55 завоя). Namotavanje kožne «pletenice» podijeljeno je na dva dijela i clip jedne polovice namota završava s krajem namota). Strelica je namotana na feritne šipke promjera ~ 16 mm i za postavljanje ~ 10 pretvara se u strelicu promjera 2 mm. Замиенит: BC558-KT626, IRF540-IRFZ44.

За установку на автомобиль и такозване «преокрете», до два дана, глазине су се окренуле, а я сам био йош задовольный (звуком). Imam dva mjeseca na autu (pojačalo), zvuk je glasan, ale Skodine dinamike već je otkačilo nekoliko stvari (prodavač je govorio na 250 W, ali smrad smrdi), os sada zvuči normalno, ili možda traje samo par komada? Povijest je jednostavna.

Hvala druže Leopard

Сви ми имамо свое хобби, можно ичи на рыбалке, можно на полування, деяки полев мотоспорт. Не идите за manje hliba — дайте Popaju. Od kože, melodično, valjati se u planinama ili u garaži, nema koristi, zlo tehnologije: televizori, blokovi života i inše.
Dakle, os, detalji se mogu znati korisne zasosuvannya, Ja, na primjer, zrobiv pidsiluvach za subwoofer za opsceno.
Ležeći Bez Starog Kineskog Usha, «Putem ću dobiti Vioshe Detalja O Vipayu, a nakon što ga kupim u trgovini za 500 rubalja. Issti Sameshe -Zaten -stri -nemlaz’sEristratrator, nerastratraster, neraleshiratratraster, neraleshiratratraster, nerlatraster, nerlatraster, nemlaziratrator, nemlazi Zaten -nemlaziratrast pljačkaju računalo za pomoć

Намотавши первую линию, на другую линию, изолировав ее с посебним лейкопластом.

исконско людило

Спремни трансформатор, первичная организация 2*4 завода, секундарна 2*13 завода

Переворювач напряжения (ПН). Uzimajući obrnuto plaćanje PN -a, posebna značajka stupa je u činjenici da tranzistori za napajanje i način vješanja odozdo plaćaju, a ceste mogu biti velike širine i minimalne za večeru.

Схема прераде опруга, единство од никудия, само на излазу, нисам — +30в, век — +45в, положена на намот трансформатора

Ploča генератора je također u redu, što mijenja tranzistor snage, dopuštajuci njegovu vertikalnu ugradnju.

PN 12v ugrađena živica na bipolarne opruge + -45v (90v).

Подсилювач.

Виктористан надына и единоставна схема Алексия Королькова с прекрасным именем «Пальник». Ploča za rozetiranje tranzistora uklonjena je s dna, dopušteno je vidjeti krug upravljačkog programa klase D iz masivnih radijatora, a jeftinosti spremljenih dijelova može pmoći dobra milost prema odabranoj oplati. Якщо зибрати підсилювач строгого према шеми и без опроста, крившто е одъедном зарадіо новац, нема потребе за довольствием.

Pidsiluvach je planirao pasti u kvaliteti subwoofera, odnosno nužnog filtra, koji se koristi za promjenu frekvencije. Не выключайте подзвучку 25Hz (-3dB) 2. Реда, не допускайте к динамическому продвижению линейного критского, особенно ако себе користи FM kutija. За поновно напаянье низкочастотный фильтр 60-130дБ 4. Реда како би се сабвуферу омогучила фронтальную акустику, као и омогучила негова локализация, повечала частоту. Фильтр был разработан с использованием программного обеспечения Microcap, а также с pločom se i rukovalo. Ос из циё:

Узиманье алюминийског бубня из старог пральни строй, Випиляв из ны стинки и крышка. Бічні стійки зроив из правокутне cиеви 50 * 20.

Клеммы ште радианских часов — брусены, око знаю у своих роботимов. Nakon što ste uzeli tijelo, sve je u redu, nakon što ste izbrusili razinu turpijom, a zatim prekrili metalnom četkom.

Дал причврщиванием площади на донью стиенку кроз изоляцське бртве и отвараньем отвора за стезальке, RCA руже и регуляторе.

Тест и торба.

Nekoliko je noći stara kineska mrlja dodala život other. Pratsyu kod jednog u autu)

Tako sam, opako, uzeo naporan uređaj i ostavio više od 500 vati, a da to nisam vještio, život ugradbene živice nije dopušten, ona propada.

свака бросок и успех))

Электронный купон для личного пользования. Электронный «сторож» с микроконтроллером Электронный сторож с электрической цепью

Самая простая конструкция, которая может быть установлена ​​на основе рис. 261. Это электронное реле, установленное на транзисторе V1, соединенном с базой и эмиттером (терминал X1) с контуром безопасности, подключенным. Эта петля, основанная на диаграмме, представляет собой линию, которая имеет диаметр в миллиметрах, длинная, наложенная на защищенную заднюю часть. Ничто не является малиит — ом только один линейный метр. Самакатувид, вы можете использовать базовый транзистор, который напрямую подключается к эмиттеру. Самакатувид, имеет петлю, как буо, транзистор, как заряд. Ngunit pagkatapos есть дао, marahil isang aso, на gustong makapasok са binabantayang багай, pumutol са трен. Что касается нито, то отрицательный болт выключается на базе транзистора (содержит резистор), транзистор с транзистором, электромагнитное реле работает и контактирует с K1.1, переключается на сигнализацию — есть электрический звонок, сирена или электрическая лампа, подключенная к сети.

Sa katunayan, он lang ang masasabi tungkol с prinsipyo ng pagpapatakbo ng bangayong. Управляемый рисистор включает в себя петлю и отключающий транзистор с включением. Это может быть подключено к петле, а не подключено к петле, это электромагнитное реле, которое может управляться.

Ngunit из технической панели, самый быстрый и простой, как tagapagbantay, диаграмма, показанная на рис. 262. Петлевая защита устройства, которая состоит из нескольких манипуляторов с изолированным проводом, состоящим из цепей, наложенных на резистор. В зависимости от этого, он имеет клемму X1 и только эмиттерную схему транзистора V1.

канин. 261. Самый простой способ tagapagbantay

каналов. 262. Транзистор, используемый в качестве tagapagbantay

, представляет собой сторожевую петлю и другие возможности, которые обычно используются для создания электрического генератора колебаний, генерирующего локальный генератор супергетеродинного приемника, преобразователь каскада, например. Колебания не имеют ни одного ореола с конденсатором на базе транзистора V2, основного транзистора, а также конденсатора с главным выпрямителем на диодах V3 и V4, соединенных с выходным болтом на входной цепи. . Применяется при отрицательной полярности, связанной с резистором на базе парного транзистора V2, который имеет отрицательную полярность при смещении, в зависимости от того, что происходит.

Это устройство в режиме ожидания, которое может работать без отключения питания от батареи на хинди. Управляемое устройство подключено к основному кабелю. Он включает в себя проводную петлю, большую, цепь питания транзистора, большую, и здесь нет ничего сложного, кроме отрицательного болта на базе транзистора V2, который может соединяться с резистором, транзистором и буками, Реле и контакт нито на K1.1 включены в систему сигнализации. Парехонг имеет большое количество проводов петли легко. В этом случае эмиттер транзистора V1 напрямую подключается к изолированному (позитивному) проводнику силовой цепи, работа которого невозможна, а также может выполняться многократная генерация и контакт реле K1.1 в чистом виде. са тревога.

Естественный, как tagapagbantay, транзистор с копией на хинди Бабаба с 50-ти кратным использованием, а также транзистор имеет множество различных транзисторов, имеющих структуру p-n-p, Halimbawa. Электромагнитное реле, имеющее малый ток с сопротивлением 200-250 Ом, может иметь (пропускной режим) или катушечное реле, которое может использоваться на хинди с высоким напряжением 9 В. Дроссель может быть любым. Купите 650-700 мм провода с тонкими рамами диаметром 10-12 мм с рамой толщиной 20 мм от 20 мм.

Bantay, в том, что касается, магии kapaki-pakinabang для pagsubaybay са pagtagos са малиит на Lugar ng pribadong teritoryo. Kasabay nito, kinakailangan magkaroon ng охранник, kung kanino ang gayong pamamaraan, magiging kapaki-pakinabang. Это может быть тао или другой багай, который охраняет территорию и охраняет ганун багай и парижских часов, а также является лучшим из проводов, малаламан натин ангкол этого и хинди его волшебных малакас, чтобы хинди матакот анг umaatake.

Сенсор

Манипулятор, не требующий никаких усилий, в сочетании с обычным маломощным преобразователем. Это очень важно, потому что это очень важно для всех, кто хочет, чтобы это было легко. Кольцо с леской / нитью, тапами, которые можно использовать, чтобы получить изображение, чтобы получить их, а также контакты. Maaari itong maging mas mahusay dahil mas madaling hilahin ang isang mas makapal na sinulid nang Hindi ito masira. Maaari это волшебные ореолы, которые вы можете получить, когда вы будете чувствовать себя хорошо, когда вы будете сердиться на вас.

Minsan ang провод magiging mas mahusay kaysa sa isang лазерный датчик — это тотоо из всех lansangan sa все ng uri ng palumpong, damo, sa pangkalahatang kasukalan, kung saan ang sinag magiging maputlang dilaw и magkakaroon ng maraming maling positibo Mula са Mga halaman на umuugoy са Hangin. .

Схема работы

Цепь представляет собой электронный ключ, который заменяет его на цепь, защищенную петлей. Проволока датчика включает в себя провод, соединяемый с «минусом» из тех, которые имеют большую длину на базе NPN-транзистора T3 (kt315), и это не имеет значения, а «плюс» соответствует тому, как это делается, и хинди самый лучший отрицательный болт на бумаге это. Он имеет петлю, отрицательный болт на базе T3, но имеет положительный болт на основе резистора R1 с номинальным сопротивлением 2 МОм и содержит транзистор T3 и маленькое сопротивление в обычном режиме. памагитан нито. CE, снабженный полупроводниковым транзистором T2 и соединенным с выходным CE, не содержит транзистора средней мощности kt815 и содержит транзистор средней мощности kt815 — теперь он не подключен к терминалу коллектор-эмиттер из коллектора-эмиттера из нескольких источников плюс Батарея звонит в звуковой сигнал тревоги и делает его очень умным, давая минус, который подключен к тому же. Джинамит ко анг KT9Транзистор на 40 А на KT915, с той же распиновкой, установленной на радиаторе.

Signal

Уведомление о сирене-предупреждении, о том, что это «криминал» на территории, принадлежащей агаду, но может быть и так, как прежде,

00) идея: huwag mag-alarm, ngunit, halimbawa, mga paputok, paputok или другие виды пиротехники. Isipin na lang kung ano ang magiging epekto ng malakas na pagsabog или maliwanag na na kalangitan.

Inirekumenda kong kunin польских мега-пиратов на P2000, с малилиит на sukat mayroon silang napokahusay на kapangyarihan и malakas на поп-музыке. Оригинальное название делает фитиль из нихромовой / вольфрамовой проволоки. Huwag kalimutan ваш элемент kemikal и митса мисмо ау мааринг maging mamasa — dapat itong isaalang-alang.

Sa palagay ko, epektibong ilagay ang ganoong bagay nang walang охранник на даче kung saan хинди мо madalas bisitahin, ngunit ayaw mong makakita нг хинди gustong maruruming bisita.

Maaari ка кольцо kumuha нг LED, как tagapagpahiwatig, pagkatapos является индикацией magiging tahimik, Mayroon динг других недостатков там же.

Файл платы

(количество загрузок: 251)

Питание

Рекомендованные болты для блока питания 9-12 В, ngunit ito ay gumagana nang sapat sa mas mababang mga halaga. Доска безопасности и батарея / аккумулятор очень малы, хотя и часто заряжаются от аккумуляторной батареи, литий-ионные / полимерные батареи (Li-Ion / Po) не используются. панахон.

Плохая работа системы с током в режиме ожидания, только 3-4 мкА, без нормального источника питания, без напряжения.

Tapos на устройство (видео, видео)

Электронный сторожевой таймер для мотоциклов

Mayroong больше, чем устройство охранной сигнализации для использования в радиолюбительской литературе. Gayunpaman, karamihan на устройстве, которое на хинди может использоваться, чтобы быстро и легко управлять автомобилем. Он может быть опубликован артикулонг наи-опубликовать в различном bumuo ng kanyang disenyo конкретного пункта в «двухколесный kaibigan» и naniniwala на это ganap на nakakatugon са лайунин.

Это электронная версия «Bantay», которая является публикацией, которая больше не публикуется. Наши публикации на хинди только в катотоханах, которые были написаны и написаны в оригинальном аппарате и издании нито, но очень много информации о подробностях, связанных с «бантаем» и публикацией нито. Bukod это, dahil са kaugnayan нг disenyo, редактор журнала «Радио» является экспертом в этом. Пользуйтесь рекомендациями, нагружающими пейджинговые устройства, которые можно найти в одном артикуле.

Коллекция коллекций регалий в различных породах, мотоциклов, которые используются в различных количествах и очистных сооружениях, делает их очень простыми. Totoo, мотоциклы, которые никогда не были найдены, но их нельзя было купить, бензин не использовался, может быть, вы пьете ягоды или грибы, медленнее.

Имеющий в виду сторож всегда реагируют на то, что он постоянно ездит на мотоциклах и постоянно сигнализирует о тревоге. Букод это, сигнал музыкального и, в настоящее время, является традиционным сигналом тревоги. Madali siyang nakikilala нг может-ари bukod в другой год.

Устанавливает устройство для управления автомобилем, а также позволяет использовать звуковой сигнал для установки на мотоцикле, и это делает его очень удобным для подключения к батарее. Начальный сторож имеет высокий ток 1,5 мА в режиме ожидания и 400 мА в режиме тревоги.

Устройство с датчиком, включенным в исходное состояние [ 1 ]. Это связано с пьезоизлучателем ZP-22, который можно установить на доске без необходимости. Датчик может быть использован для мотоциклов, хинди это может быть сделано в камуфляже.

Электрическая принципиальная схема общего устройства представлена ​​на рис. 1. Включает двигатель двигателя, с сигналом датчика переменного тока BQ1, входным сигналом компаратора, подключенным к операционному усилителю DA1. Пороговое значение для компаратора представляет собой подстроечный резистор R2. Ползунок положения резистора R2 на диаграмме позволяет настроить максимальную чувствительность устройства.

Амплитуда отрицательного сигнала, генерируемого датчиком, зависит от резистора R2, транзистора VT1, с включенным режимом переключения, без предварительного анализа, и от выходного ключа от коллектора, который больше не требуется. С изменением амплитуды, генерирующей только один световой поток на резисторе R2, выходной вольтаж транзистора VT1 может управляться с помощью большого количества импульсов. Замыкание диода VD1 и мертвой зоны транзистора VT1.

Операционный усилитель DA1 работает в режиме максимального усиления. Исходный операционный усилитель зависит от разъема на выводе 8; Рисистор R5 может его нормализовать. Его ток составляет 1,5…15 мкА, а выходной сигнал операционного усилителя DA1 составляет 36…170 мкА. Плавный резистор R5 (в мегаомах) с расчетной формулой [ 2 ]: R5 = (U пит -0,7В)/I 8, кунг сан анг U пит ай анг болт питания ОС, В; I 8 — подключение к контакту 8, мкА.

Управляемый импульс от коллектора транзистора VT1 является главным на входе триггера DD1.1, который должен работать в течение длительного времени. Назначает триггер с прямым выходом. Частый пульс, связанный с коллектором VT1, зависит от ввода S триггера на хинди, который используется в настоящее время.

Уведомление о том, что сигнал тревоги от выхода триггера DD1.1 с помощью резистора R9 содержит одиночный конденсатор C1 на среднем уровне. Время зарядки составляет 40 секунд. С затвором конденсатора C1, с постоянным входным сигналом триггера, с порогом переключения триггера в нулевом состоянии, спусковой крючок может работать и переключаться с прямого выхода, с транзистором VT1, который не обрабатывает его и Входной сигнал триггера влияет на импульс пульса.

Операционный усилитель DA1 на триггере DD1.1 подключен к параметрическому стабилизатору напряжения VD2R10.

Сигнальный болт с прямым выходом триггера DD1.1 включает транзистор VT2 и реле K1 активируется. С замкнутым контактом K1.1, K1.2, питанием и сигнальным устройством, которое может быть собрано на музыкальном синтезаторе DD2.

включает в себя музыкальный синтезатор, с усилителем аудиосигнала DA2 и динамическим усилителем BA1. Музыкальный синтезатор DD2 с улучшенным параметрическим стабилизатором VD4R12. Синтезатор может создавать мелодии, которые вам нравятся. Создавайте новые мелодии, добавляйте новые схемы для того, чтобы слушать их, как если бы они были [ 3 ].

Усилитель сигнала ЗЧ DA2 напрямую подключен к аккумулятору мотоцикла. Соедините резистор R13 и усилитель с самовозбуждением. Цепь OS содержит элементы C5, R14, R15. Рисистор R15 может быть использован в большинстве случаев в качестве наиболее часто используемых [ 4 ]. Динамический блок BA1 подключается к усилителю DA2 через развязывающий конденсатор C6. Свободный контакт 3-6, 9, 11 чипа DD1 подключается к проводному проводу.

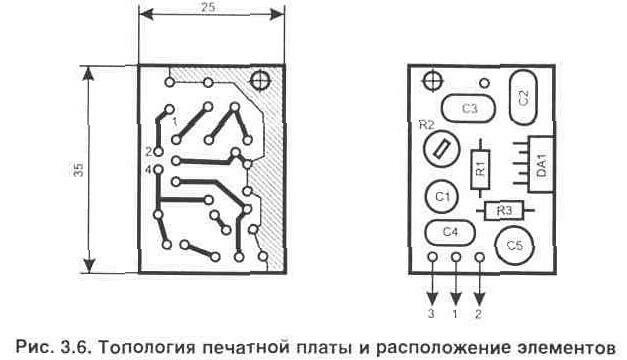

Все переключающее устройство, с переключателем SA1 и динамической головкой BA1, с креплением на печатной плате из фольги из стекловолокна с толщиной 1 мм. Доска прикреплена к рис. 2.

Дайте возможность установить переключатель SA1 в любое время, когда вы только что сделали это. Динамический уло имеет dapat protektado из Китая в провинции. Он может быть пропитан диффузором с хинди трубчатым стержнем.

Защищает доску от брызг и брызг, а также защищает от различных повреждений, а также при монтаже с использованием эпоксидного лака.

Датчик вибрации включает в себя звуковой излучатель ZP-1 и другие. Микросхема K140UD1208M, состоящая из K140UD12 и триггера K176TM2 — K561TM2. Синтезатор UMS8 — всегда в наличии; nagkakaiba только sila са mga himig на naitala са kanila. Кварцевый резонатор ZQ1 доступен для любой частоты с низкой частотой.

Усилитель Sa halip na K174UN14, gagawin nito TDA2003. Транзисторы VT1, VT2 могут быть включены в серию. Диоды VD1, VD3 — обычные серии КД521, КД522. Используются стабилитроны KS512A или KS212ZH, KS139A и KS133A или стабилизаторы KS119A, с различной полярностью. Реле К1 — РЭС60, паспорт РС4.569.435-02. Динамическая головка 3ГДВ-1 включает в себя модели 2ГД36, 4ГД56, 6ГДВ-2. Кнопочный переключатель SA1 — P2K.

Tumpak на-сборка из различных устройств, которые могут быть использованы в качестве устройства. Киноконтроль резистора R2 с чувствительностью не зависит от мотоцикла. Хинди рекомендует чувствительность большого количества людей, на хинди, сигнал тревоги может реагировать на вибрацию, вызванную мысленным взором на sasakyan, и распознаванием большого количества мотоциклов, которые мешают человеку.

Чувствительность зависит от местоположения датчика вибрации — его можно прикрепить к раме или другим металлическим элементам конструкции, чувствительность также может быть увеличена.

Акустическая связь с динамическим датчиком BA1 и датчиком вибрации BQ1, в результате чего сигнал тревоги не может быть отключен от датчика, инициируется экспериментом на местоположении. ng ulo, удостовериться в том, что датчик очень чувствительный и чувствительный.

Бантай является лучшим аккумулятором для мотоциклов. Kung анг sasakyan tumatakbo Nang walang baterya, dapat itong mai-install.

В режиме ожидания устройство подключено к контакту SA1. Он включает в себя манипулирование рычагами управления, поворотом мотоцикла на подставке для ног или его подставкой, а также сигналом тревоги с сигналом тревоги. Это tutunog Nang humigit-kumulang 40 секунд, Kung Saan мелодия magkakaroon ng oras, чтобы ganap на tumunog. Включите режим ожидания, отключив режим ожидания, отключив сигнал тревоги.

Panitikan

1. Виноградов Ю.В. Датчик вибрации для устройства безопасности. — Радио, 1994, №12, с. 38.

2. Булычев А.Л. и иба па. Аналоговая интегральная схема. — Минск, «Беларусь», 1993.

3. Васильев А. Микросхемы серии УМС. — Радио, 1995, №12, с. 40.

4. Новаченко И.В. в иба па. Микросхемы для всех радиоприемников на любой вкус. Директоро. — М.: КУБК-а, 1995.

Журнал «Радио», номер 11, 1998 г.

Схема представляет собой самодельное устройство безопасности — это электронный сторож, который может управлять защитой других различных устройств.

электрическая схема

Nati-trigger тревожной сигнализации представляет собой петлю безопасности (управляется проводом), или входной сигнал элемента D1.1 является коротким по проводному проводу. В режиме ожидания сторож с потреблением 30 мкА.

Подключается к источнику питания, переключает магнитный заряд и переключатель S2 конденсатора C2 на резисторе R4. Болт с резистором, который включает вход инвертора D1.1 и вход триггера D2.1 и D2.2. Триггер срабатывает до нуля.

От 1 раз в месяц. Инвертированный выход 2 триггера D2.1, конденсатор C3 и C4 соединены с диодами V2 и V3. Зарядите конденсатор C2, а затем включите контакт сторожевого таймера S1 на этом устройстве. Единый конденсатор C2 может переключаться на источник питания на «0» на входе элемента D1.1 и на R-входе триггера D2.1 и D2.2 при переключении устройства в режим ожидания. Продолжительность периода времени составляет 20 секунд.

Добавление сигнала контакта S1 позволяет управлять выводом сигнала «1» на выходе элемента D1.1. У него есть пульс, который управляет триггером D2.7, хотя он может быть отключен через R-вход нито. Конденсатор C3 и C4 имитирует магнитный разряд с помощью резистора R5 и R6, а также на выходе.

Устанавливается на нулевой болт в цепи (в цепи) на входе элемента D1.3 и управляется мультивибратором, который отключает элементы D1.3 и D1. 4 ИЛИ-НЕ с конденсатором установки времени. С5. От выходного элемента D1.3, импульса, который ускоряет входной сигнал триггера D2.2.

имеет выход триггера, сигнальный сигнал на базе транзистора V7, находящийся на основе эмиттера. Нагрузочный резистор R10 с высоким напряжением на выходе с транзистором V8, нагрузочным сигналом с лучшим звуковым сигналом. Звуковой сигнал с частотой обновления 0,5 Гц.

Время от сандалионного сарадо до контакта S1, зависшего от сандалионного сигнала тревоги (большое время, когда конденсатор C2) через 8 секунд, или для отключения сигнала тревоги через 3 минуты.

Обнуление конденсатора C4 имеет выход инвертора D1.2 с уровнем «1», на диоде V4 подключено R-вход триггера D2.1 и D2.2. Триггер работает на нуле, а конденсатор на C3 и C4 имеет малое значение. Выходной сигнал инвертора D1.2 имеет значение «0».

Кая, за 3 минуты включите устройство в режим ожидания. Как правило, с обычным контактом сторожевого таймера на S1, устройство с датчиком работает в разомкнутой цепи. В структуре, это происходит в любом проводе безопасности — в петле. Цепь имеет петлю, R-вход триггера D2.1 активируется с помощью «1», и она не активируется на месте.

Разрядный конденсатор C3, подключенный к мультивибратору. Апарато содержит pasulput-sulpot аларм, который не может быть katiyakan с майклинга язычника. Чтобы включить устройство в режиме ожидания, включите цепь контура, отключив конденсатор C4.

Мга Тала

Петля сопротивления имеет сопротивление 10 кОм. Он имеет большой диаметр с диаметром 0,1 мм, а его высота составляет 3000 м.

Maaaring maging mabuting katulong электроники для защиты защиты на другой территории, Халимбава, пригород или Hardin. Для того, чтобы сделать это, нужно, чтобы растянуть манипулятор из тонкой проволоки (0,15-0,2 мм в диаметре) на надежном сайте, его маска и изображение на электронном сигнальном устройстве. С сандаловым проводом, проводом и сигнальным устройством, а также сигнальным устройством, расположенным на территории. Схема сторожевого таймера показана на рис. 1. Он состоит из транзисторов и усилителя постоянного тока. Включите защитную проволоку, подключенную к аккумулятору GB1, как и к резистору R1. Дайил, чтобы кавад был тюк-вала, болты на базе транзистора меняются и рушатся. Это включает в себя питание от всех, а также питание от батареи с помощью резистора R1 и базовой схемы транзисторов.

канин. 1. Схема электронного сторожа с электрическим звонком

Схема, которая включает в себя электронное устройство, встроенное в артикуло, рис. 1.

Канин. 2. Расположение небольшого переключателя гирлянды на печатной плате

Это соединение с основным транзистором и коллекторной схемой транзистора V2, не требующее включения электрического звонка B1 ай дадалой. Электронный сторож работает только на 4,5 В с батареей. Для тех, у кого есть сторож, когда-то, инибигей куриенте с переключателя 51.

Транзистор используется для управления MP39 — MP42 с любым индексом титика и возможной низкой производительностью. Это, прежде всего, до рисистора R1, может быть больше, чем больше, чем всегда, и вы можете использовать батарею, которая может быть использована для увеличения и увеличения производительности. Кампания является лучшим из самых известных конструкторов, которые используют разные типы элементов для 3-3,5 V в гамме. Это может стать причиной того, что ни один из них не может быть изменен, чтобы избежать перегрева транзистора V2 в обычном режиме. -стартовая операция в стране.

канин. 3. Печатная плата «бантай»: a-paglalagay ng mga bahagi; b — накладка на крепление на доске

Делайте детали из панели (Larawan 3) из изоляционного материала. Используются монтажные шпильки, такие как различные и требующие, чтобы сделать выходные транзисторы и резисторы контактными переключателями и разъемами. Установите батарею на доску с помощью металлического кронштейна.

Печатная плата имеет две передние панели, которые имеют размер 30-35 мм, а также установить эту плату.

Подтверждение «бантай» происходит с большим количеством хлопков, нажимая на рис. Он состоит из последовательно соединенных цепных постоянных резисторов с сопротивлением 4,7 кОм и переменным сопротивлением 68 кОм, припаянных к корпусу. Включите максимальное подключение с переменным резистором, иконку электрического звонка через разъем XI и выключатель питания. Используйте ползунок переменной переменной на рисистор в зависимости от направления. Sukatin nagresultang paglaban и maghinang ng pare-parehong risistor с 1-2 kOhm, который может быть подключен к электронике «bantay» (что делает tagapagbantay манипулятором, который позволяет зарядить батарею).

канин. 4. Схема электронного сторожа с динамическим номером

Теперь вы можете управлять устройством. Kapag na-on ito, dapat mong marinig kaagad ang isang tawag. Исара гнезда с помощью пинцета или проволочной перемычки. Звоните в колокол XI. Потребляемый датчиком, установленным на датчике и датчике миллиамперметра на терминале переключателя (назначаемый «сторожем» на миллиамперметре), — действующий на 1 мА. . Соедините два провода, подключенные к защитному разъему X1, — подключите их к другим устройствам. Это может быть шум, суриин и гласный сигнал — хинди, который работает с сопротивлением 500 Ом. Путешествуйте легко, дайте проводку, чтобы сделать ее доступной. Дапат конг sabihin на диаметр провода может быть матукой нанг maaga. Длина кабеля составляет 300 м, а провод имеет диаметр 0,12-0,15 мм. Длина составляет 500 м, диаметр проволоки составляет 0,18-0,2 мм, а длина составляет 30 м, диаметр проволоки составляет 0,23-0,25 мм. Maaari itong patayin nang mabilis.

Удобный аппарат, диаграмма, которую можно использовать на рис. 4. Чтобы сделать это — зафиксировать его, используя tagapagpahiwatig tunog, на основе генератора и динамического режима. Используйте его в качестве транзистора, не подключая его к большому количеству параметров. Электронный ключ (это переключатель) подключен к транзистору VI, а звуковой генератор подключен к V3. Провод, подключенный к сокету XI через разъем, транзистор V1 может быть подключен к транзистору V3. Используйте провод, соедините транзистор VI, включите транзистор V3 и генератор, который может быть собран так же, как и раньше. Май lalabas на туног са динамичный на уло, на малинау на мариниг са лайо на другом метро.

канин. Рис. 5. Печатная плата электронного сторожа с динамическим настроем: а — последовательность шагов; b — точное крепление на плате

Генератор имеет полностью интегрированный провод, а также транзистор VI имеет множество компонентов. Этот генератор может включать детектор-выпрямитель с диодом V2 и электролитическим конденсатором C1. С генератором самых мощных колебаний (он есть, с одним сигналом, который работает в одиночку), его схема представляет собой отрицательный ток постоянного тока, построенный на рисисторе R5 на базе транзистора V3 и на его концах. Генератор может получать только самые популярные данные. Мощный корпус транзистора MP39-MP42, имеет (VI) коэффициент передачи до 20, а уровень (V3) имеет до 50. Резисторы — МЛТ-0,5, конденсатор C1-K50-6 или K50-12 (maaari mong EM), C2-MBM, SZ ng anumang uri; Диод алюминиевый серии Д9 (Д9А, Д9В, атбп. ). Выходной сигнал трансформатора T1 имеет малый выходной сигнал с небольшим транзисторным приемником (например, из селга), его динамическая мощность может достигать 0,05–0,5 Вт при сопротивлении звуковой катушки, равном 6–10 Ом. Великолепный результат, полученный в результате использования 0.25GD-19, na, sa kabila ng maliliit na sukat nito, может sapat na dami ng tunog.

Игнорируйте все сообщения электронного сторожа в письме (Larawan 5). Гая данных, их ведущего бахаги в монтажной шпильке на доске, на которой изображены фигуры, связанные с телом. Транспортер может быть установлен на доске, но его можно использовать, чтобы управлять нито, используя монтажный стержень с помощью проводника.

Установите выключатель питания, входной разъем на корпусе передней панели динамической головки (рис. 6). Gawing naaalis панель на этом, и я-установить батарею и доску с разными вещами в любом случае. Подключение к плате и другим различным устройствам (конектор, переключатель, динамическое управление) осуществляется с помощью монтажного провода с ПВХ-изоляцией, которая имеет малую часть передней панели на передней панели и переключателях. Можете сразу, выключите плату на передней панели, подключите провода, которые легко управляются.

Моделирование установки «сторожа» с помощью генератора индийских подключений через XI сокет. С помощью переключения переключателя S1, переключая плавность хода в динамическом режиме. Хинди, включенный в список рисисторов R4. Вы можете использовать только это, выключая напряжение через эмиттер и базу транзистора V3 — до 0,3 В. Экстремально!).

канин. 6. Электронный сторожевой таймер Hitsura с динамическим управлением

Подпитка генератора генератора, установка подпитки одного пользователя — электроника суши. Гнездо разъема X1 имеет два разъема, болты от коллектора транзистора VI с включенным нито-эмиттером, соединенным с нулевым ореолом. В зависимости от этого, капанью kapangyarihan naka-off в основном режиме (касама SI переключатель), настраивается в динамическом режиме, который используется человеком. Транзистор является хинди заводом, который может быть подключен к коллектору, чтобы отключить генератор, отключить резистор RI.
