Реле напряжения что это. Реле напряжения: виды, принцип работы, выбор и подключение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое реле напряжения. Как работает реле контроля напряжения. Какие бывают виды реле напряжения. Как правильно выбрать реле напряжения для дома или квартиры. Как подключить реле напряжения своими руками.

Содержание

Что такое реле напряжения и для чего оно нужно

Реле напряжения — это устройство, которое защищает электроприборы от перепадов напряжения в сети. Его основная задача — отключать питание при выходе напряжения за допустимые пределы.

Основные функции реле напряжения:

Защита от повышенного напряжения (более 250-260 В)
Защита от пониженного напряжения (менее 160-180 В)
Защита от скачков и импульсных помех
Автоматическое включение после нормализации напряжения

Реле напряжения устанавливают для защиты бытовой техники, электроники, осветительных приборов и другого чувствительного к перепадам напряжения оборудования.

Принцип работы реле контроля напряжения

Принцип работы реле напряжения основан на постоянном контроле параметров электросети:

Специальная микросхема измеряет текущее напряжение в сети
При выходе напряжения за установленные пределы подается сигнал на отключение
Силовое реле размыкает цепь и обесточивает нагрузку
После нормализации напряжения происходит автоматическое включение с задержкой

Время срабатывания современных реле напряжения составляет доли секунды, что позволяет эффективно защищать технику от перепадов.

Виды реле напряжения

По способу установки и подключения различают следующие основные виды реле напряжения:

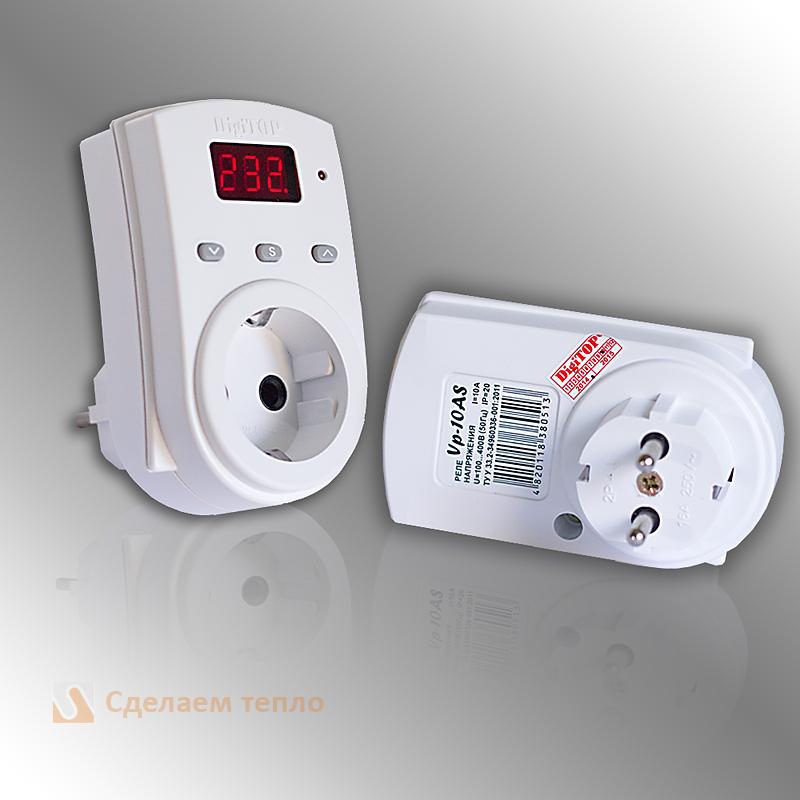

1. Розеточные реле

Устанавливаются непосредственно в розетку. Защищают отдельные приборы. Просты в использовании, но имеют ограниченную мощность (до 3-3,5 кВт).

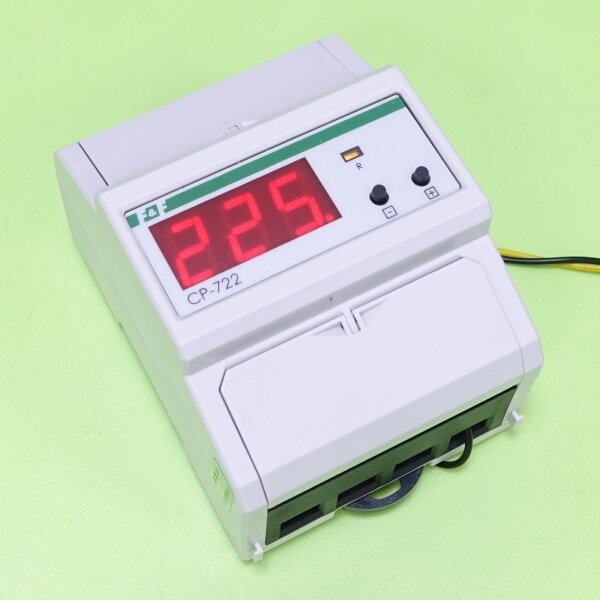

2. Модульные реле на DIN-рейку

Монтируются в электрощит на DIN-рейку. Защищают всю электросеть дома или отдельные группы потребителей. Выдерживают большие нагрузки.

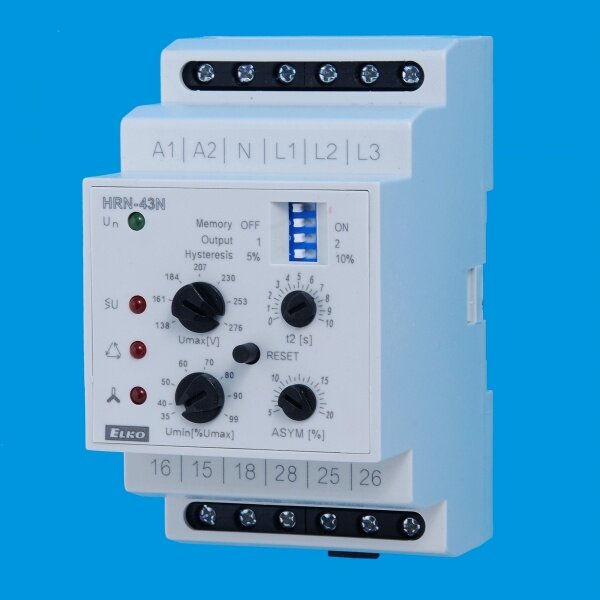

3. Трехфазные реле

Предназначены для защиты трехфазных сетей и оборудования. Контролируют напряжение по каждой фазе.

Как выбрать реле напряжения

При выборе реле напряжения следует учитывать следующие параметры:

Тип электросети (однофазная или трехфазная)
Максимальный ток нагрузки
Диапазон рабочих напряжений
Время срабатывания
Наличие дополнительных функций (индикация, настройка порогов и др.)
Производитель и надежность

Для квартиры или небольшого дома обычно достаточно реле на 25-32 А. Для частного дома лучше выбрать модель на 40-63 А.

Как подключить реле напряжения

Подключение реле напряжения производится по следующей схеме:

Обесточить электрощит
Установить реле на DIN-рейку
Подключить входные клеммы реле к вводному автомату
Подключить выходные клеммы реле к групповым автоматам

Подключить нулевой и заземляющий проводники
Настроить пороги срабатывания (при необходимости)
Проверить работу реле

Для правильного подключения следует внимательно изучить инструкцию к конкретной модели реле напряжения.

Преимущества использования реле напряжения

Установка реле напряжения дает следующие преимущества:

Защита дорогостоящей техники от скачков напряжения
Продление срока службы электроприборов
Снижение риска пожара из-за перегрева проводки
Автоматическое отключение и включение питания
Индикация параметров электросети

При правильном выборе и установке реле напряжения обеспечивает надежную защиту электрооборудования от перепадов в сети.

Ограничения реле напряжения

Несмотря на высокую эффективность, реле напряжения имеет ряд ограничений:

Не защищает от коротких замыканий (для этого нужны автоматы)

Не спасает от прямого попадания молнии
Имеет ограниченный ресурс коммутаций
Может создавать небольшие задержки при включении

Поэтому реле напряжения рекомендуется использовать в комплексе с другими устройствами защиты электросети.

Принцип работы реле контроля напряжения

Реле напряжения — это устройства с автоматическим срабатыванием, которые защищают электрическую технику от возможного понижения / повышения напряжения (относительно номинального значения 230 В) в однофазных сетях. Есть приборы, предназначенные для тех же функций при трехфазном питании. При отклонении значений напряжений в любую сторону такое реле отключит нагрузку. Что, в свою очередь, исключит негативное влияние бросков напряжения на эксплуатируемое электрооборудование.

Причинами отклонений напряжения в сети могут быть такие факторы:

— При обрыве воздушной линии электропередач напряжение может достигать 380 В, что вызовет перегорание большинства бытовых электроприборов.

— Разрыв нулевого провода ветром либо по другим причинам приводит к возрастанию напряжения и выходу электроприборов из строя.

— Если объект (здание) находится на большом расстоянии от понижающего трансформатора, возрастают потери в соединительных проводах, что ведет к сильному понижению значений напряжения на входе в дом с последующей поломкой техники.

— Если в сеть включен потребитель значительной мощности, то эта фаза перегружена. В результате напряжение на ней падает ниже номинального, приводя к сгоранию электротехники.

Следует помнить, что реле напряжения работают в диапазоне напряжений 100 – 420 В. Поэтому они не в состоянии защитить электрические приборы от импульсных молниевых разрядов, достигающих несколько тысяч вольт.

Конструктивная схема всех типов реле напряжений состоит из 2-х основных частей – силовой и электронной. В составе электроники имеется микропроцессор, предназначенный непосредственно для контроля напряжения. Если его значение вышло за заданные границы, микропроцессор подает сигнал на силовую часть реле. А она оперативно (от долей до нескольких секунд) отключает напряжение от нагрузки. Эта характеристика реле напряжения называется его быстродействием.

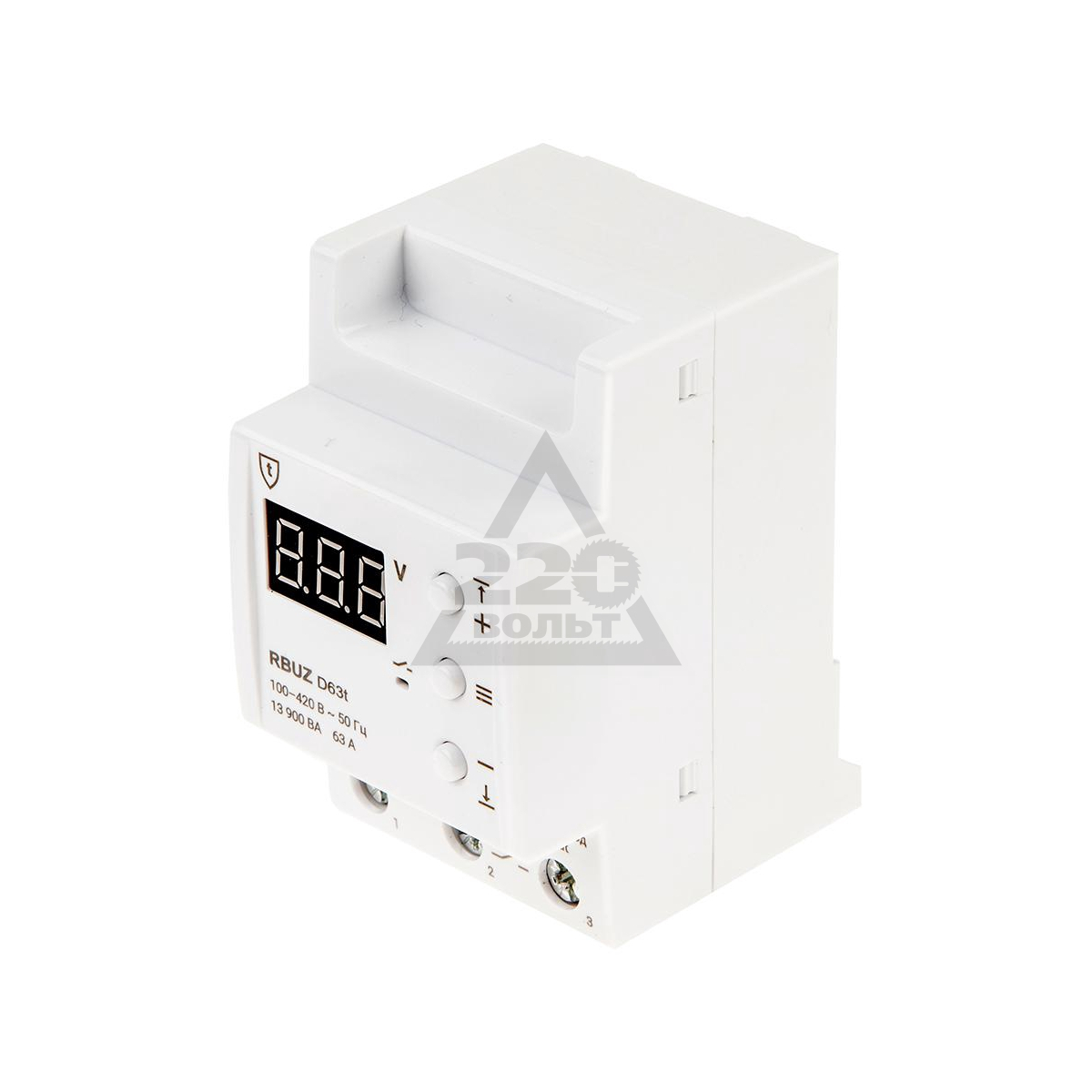

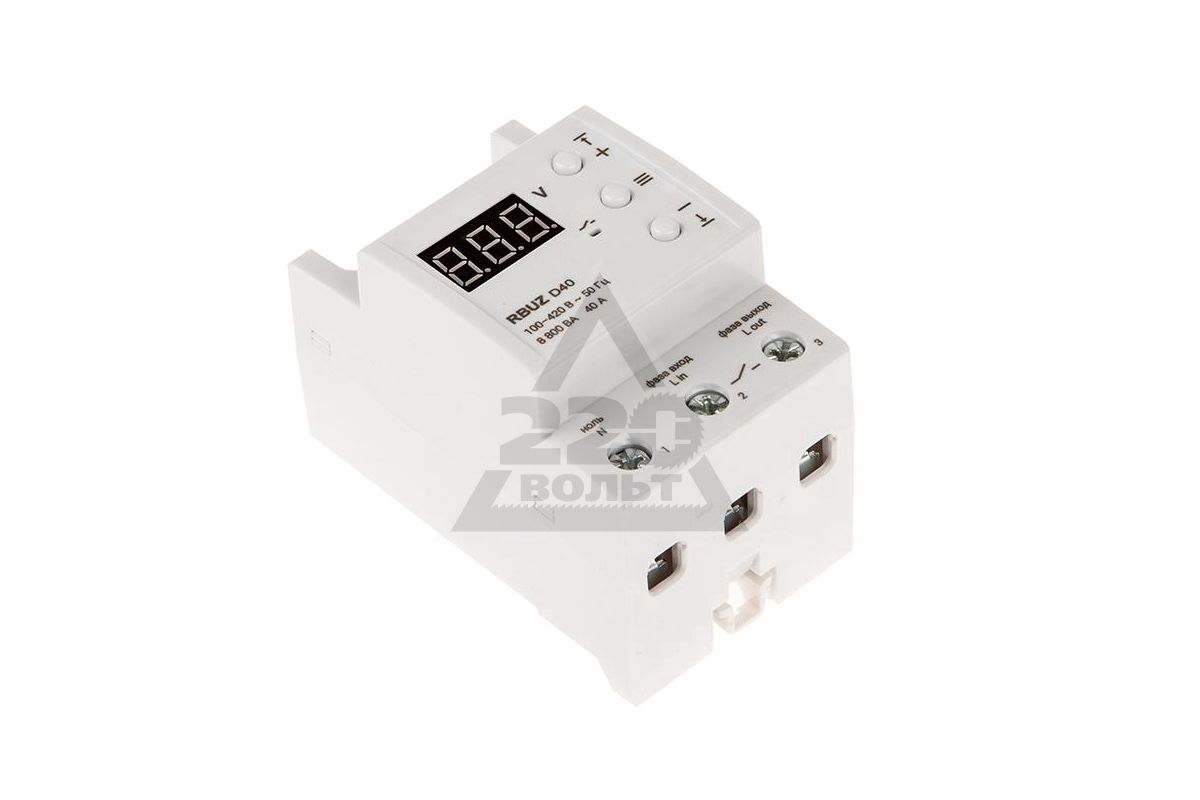

Пределы срабатывания (по напряжению) у всех реле RBUZ составляют:

— Нижний 120 – 210 В.

— Верхний 220 – 280 В.

После стабилизации напряжения в сети у реле срабатывает таймер задержки подключения приборов (3 — 600 с). Это дополнительный фактор защиты компрессорного оборудования, которое чувствительно к частым повторным пускам. Для него рекомендуется устанавливать время задержки 120 — 180 с.

Настройка реле (пороги срабатывания, время задержки и т. д.) осуществляется при помощи трех кнопок (механических либо сенсорных).

У всех реле торговой марки RBUZ (кроме D16, D25-63) реализован алгоритм True RMS, который обеспечивает более точное измерение напряжения и отключение питания от нагрузки до того, как последняя получит повреждения. Благодаря True RMS уменьшается влияние сетевых помех на измерение напряжения, форма которого отлична от синусоиды.

Во всех моделях реле напряжения RBUZ (исключая D16, D25-63) имеется профессиональная модель времени отключения нагрузки

. Она не отключает защищаемое оборудование при безопасных по величине и длительности отклонениях напряжения.

За основу взята кривая «ITIC (CBEMA) Curve» (http://www. home.agilent.com/upload /cmc_upload/All/1.pdf?&cc=UA&lc=eng). Она называется графиком терпимости подключаемого оборудования и содержится в прошивке микропроцессора реле напряжения. В том случае, когда забросы напряжения, а также их продолжительность не больше, чем запас прочности подключаемой нагрузки, отсоединение питания с нее не делается.

Все реле контроля напряжения RBUZ снабжены энергонезависимой памятью, с помощью которой сохраняются все настройки параметров их работы и критические значения напряжения.

Также они (кроме линии D) имеют встроенную защиту от перегревов. А в линейке Dt применена интересная функция. С целью увеличения продолжительности ресурса ее контактной группы и снижения ее искрения нагрузку коммутируют в максимальной близости к моменту перехода синусоиды через нулевое значение.

Оцените новость:

назначение, устройство, установка и схемы подключения

Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения. Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др. ). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

для защиты однофазных и трехфазных сетей;

для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
для защиты оборудования от неисправностей;
в устройствах с применением высоконагруженных моторов;
в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

Устройство и принцип работы

Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:

силовая часть;
электронная схема.

Устройство реле напряжения

Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства. Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.

Технические характеристики

Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.

Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:

номинальное входное напряжение;
контроль перенапряжения;
задержка срабатывания защиты;
контроль снижения напряжения;
частота входного напряжения;
степень защиты по корпусу, силовым контактам автомата;
габаритные параметры, масса, диапазон рабочих температур, др.

Разновидности

Реле контроля напряжения – широко распространенное устройство, используемое как в быту, так и для защиты оборудования на промышленных объектах. Это обуславливает отличие устройств друг от друга по габаритам, допустимым пределам нагрузки, исполнению, способам подключения.

По типу исполнения (подключения)

Весь модельный ряд защитных устройств по типу подключения укрупненно разделяют на три категории:

удлинители (фильтры) на 1-6 розеток;
портативные переходники «розетка-вилка»;
«пакетники» для монтажа в комплексе с DIN-рейкой.

Портативный переходник «розетка-вилка»

Первый и второй типы реле работают по одному принципу и конструктивно схожи друг с другом. Единственное отличие – удлинители обычно имеют более одной точки подключения (розеток), что позволяет организовать защиту сразу на несколько отдельных потребителей. Принцип работы устройств следующий – реле втыкается в обычную розетку электросети помещения, а к нему выполняют подсоединение бытовых приборов. Встроенный микроконтроллер анализирует напряжение в сети и выполняет защиту потребителей.

Индикация напряжения, а также другие рабочие параметры могут быть выведены на цифровое табло устройства. Непосредственно за отключение отвечает электромагнитное реле. Допустимые верхние, нижние пороги напряжения регулируют специальными кнопками управления, выведенными на корпус РКН.

Устройства типа «пакетников» — многофункциональное оборудование, предназначенное для установки в распределительном шкафу на DIN-рейку. Благодаря комплектации, способу подключения, заданным параметрам, изделие способно вести мониторинг параметров электросети полностью объекта и снимать напряжение в аварийных случаях полностью с комплекса или его отдельных секторов.

По виду нагрузки

По виду нагрузки и области применения элементы защиты делят на следующие категории:

однофазные реле;
трехфазные реле.

РКН однофазное

Для защиты однофазных потребителей, сетей используют защитные РКН первого типа. Таким способом защищают моторы практически всех распространенных бытовых электроприборов: холодильник, кондиционер, компрессор, др.

Реле контроля напряжения трехфазное

Трехфазные потребители защищают посредством установки реле защиты второго типа. Работа таких устройств позволяет контролировать напряжение на каждой фазе и защищать технику при аварии на одной из фаз. У этой системы есть свой недостаток – это полное обесточивание даже при небольшом перекосе напряжения между фазами, что зачастую не является опасной ситуацией. Поэтому в таком случае часто прибегают к установке однофазных реле защиты на каждую фазу в отдельности. При этом стоит обратить внимание на один нюанс – пропускная способность устройства по силе тока в сети. Для нормальной работы РКН необходимо использовать устройства с максимальным током несколько выше номинальных токов сети питания.

Установка и схемы подключения РКН

При подключении РКН в электрическую сеть объекта следует помнить несколько основных условий. Защитное реле напряжения устанавливают после счетчика напряжения, разрывая провод соответствующей фазы. То есть, устройство должно контролировать именно фазу и при необходимости воздействовать на нее. Другие способы подключения работать не будут или будут некорректно выполнять свои функции.

На практике зачастую при монтаже однофазных реле используют стандартные схемы подключения через реле с прямой нагрузкой на нем. Само же защитное реле может быть подключено двумя способами:

с прямой нагрузкой на РКН;
через контактор.

Пример схемы подключения 3 фазного реле контроля напряжения

Для схем, которые монтируют внутри помещения преимущественно применяют первый вариант подключения реле. Для организации системы приобретают необходимый по мощностным характеристикам устройство и монтируют его в распределительной коробке.

Пример схемы подключения РКН ZUBR D63 в однофазной сети

Непосредственно подключение не вызовет никаких трудностей. На корпусе однофазного РКН расположены три силовые клеммы (точки подключения проводников). Одна – «ноль», две другие – вход и выход фазы. Задача персонала состоит лишь в том, чтобы не перепутать метки. При подключении трехфазных устройств необходимо внимательно развести входы и выходы соответствующих фазных проводников, чтобы в будущем вся система работала корректно, безаварийно.

Для подключения реле защиты электромонтеру необходим следующий набор оборудования и приспособлений:

само РКН;
металлическая рейка для установки автомата;
провод соответствующего сечения;
ручной инструмент, контрольные приборы.

Перед началом работ необходимо обесточить электросеть объекта. Это делают посредством отключения входного питающего автомата. Реле контроля устанавливают возле входных защитных автоматов, поэтому в выбранном месте монтируют металлическую рейку для дальнейшего крепления «пакетника». Далее разрывают провод фазы. Один конец подключают к входной клемме, второй – к выходной. Следующий этап – отрезком ранее приготовленного провода подсоединяют «ноль» на входном защитном автомате к нулевому контакту на реле контроля напряжения. Монтаж на этом окончен, на объект подают напряжение и проверяют работоспособность системы.

Советы по выбору РКН

Чтобы правильно и рационально выбрать устройство для защиты приборов и техники, необходимо следовать следующим советам:

оборудование целесообразно приобретать в специализированных торговых точках, где окажут консультационную помощь по подбору, монтажу, эксплуатации изделия и предоставят гарантию на проданный товар;
чем сложнее и функциональней устройство, тем стоимость его будет выше. Цена РКН зависит от следующих факторов:

тип устройства – розеточного типа будет наименее дорогим, реечное – наиболее дорогостоящее;
производитель;
дизайн, материал деталей реле;
дополнительные функции изделия;

правильный подбор устройства по мощности защищаемых бытовых приборов. Для нормальной работы системы целесообразно использование реле с мощностью на 25% выше номинальной по сумме всех включенных в электрический контур потребителей. То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
наличие цифрового индикатора (дисплея) для визуального контроля рабочих параметров сетей;
материал корпуса желательно должен быть выполнен из материалов, не поддерживающих горение;
наличие функции регулировки время защитного отключения для предотвращения частого срабатывания устройства;
наличие паспорта с техническими характеристиками прибора, электрической схемой;
наличие функции защиты прибора от перегрева, измерения мощности сети для отключения нагрузки.

Типовые часто задаваемые вопросы от читателей

Как подключить реле контроля напряжения РКН 3-15-15 в трёхфазную цепь?

При подключении любого реле необходимо пользоваться паспортными данными устройства или инструкцией завода изготовителя. Для подключения реле контроля напряжения РКН 3-15-15 в трехфазную цепь используется следующая схема.

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-podklyucheniya-rele-rkn-3-15-15.jpg

На зажимы реле контроля напряжения L1, L2, L3 подключаются фазные проводники соответствующих фаз. К зажиму N обязательно подключается нейтральный проводник согласно требований паспорта устройства. При подаче напряжения на вводные зажимы, реле проверяет его соответствие контролируемым параметрам:

• Наличие напряжения во всех трех фазных проводниках;
• Величина напряжения находится в установленных пределах;
• Порядок чередования фаз соответствует заданному;
• Отсутствует обрыв или слипание фазных проводников;
• Отсутствует обрыв нейтрального проводника.

Если параметры напряжения соответствуют вышеперечисленным критериям, реле РКН 3-15-15 переведет контакт 11-14 и 21 – 24 во включенное положение. К выводам этих зажимов подключается пускатель или контактор для коммутации трехфазной нагрузки. В данном примере включение осуществляется от зажимов 11 – 14, а зажимы 21 – 24 применяются для питания цепей сигнализации. Но такая распиновка не критична, при желании, вы можете поменять их местами или задействовать только одну пару.

В случае выявления неисправности, в зависимости от ее характера, реле контроля напряжения либо включит соответствующий индикатор, либо разомкнет контакты зажимов 11 – 14.

Использованная литература

Корогидский В.Н. «Релейная защита электродвигателей» 1987
Шабад М.А. «Защита трансформаторов распределительных сетей» 1981
Фигурнов Е. П. «Релейная защита» 2004
Темкина Р.В. «Измерительные органы релейной защиты на интегральных микросхемах» 1985
Шалимов М.Г., Маценко В.П. «Релейная защита тяговых подстанций» 1981
Андреев В.А. «Релейная защита и автоматика систем электроснабжения» 1991

Реле напряжения: какие бывают, как выбрать и подключить?

Смотрите также обзоры и статьи:

Реле контроля напряжения прочно вошло в нашу жизнь по причине частых сбоев и перегрузок к электросети, из-за чего постоянное напряжение становится нестабильным и рывкообразным. Чтобы предотвратить сбои и возможность короткого замыкания и существует реле контроля напряжения. К числу его основных функций принадлежит также способность повышать или понижать в случае необходимости входное напряжение на электроприборы, будь то телевизор, ноутбук, компьютер, кондиционер, лампа, микроволновка, холодильник, стиральная машинка и прочая бытовая техника.

Активно используют реле напряжения не только в домашних условиях, но и в промышленных, на производстве. Сегодня невозможно представить ни один строительный объект без наличия в нем современного реле – это настоящий спаситель от скачков напряжения в сети.

Что такое реле напряжения

По сути реле напряжения называется специализированное устройство, которое в случае опасно высокого или крайне низкого напряжения в электрической сети, выравнивает его. Если его не применить во время монтажа электропроводки, то есть велика вероятность, что при подаче повышенного питания с трансформатора или электростанции в вашем городе, электроприборы могут выйти из строя или даже перегореть. Словом, оно призвано предотвращать разного рода перегрузку в сети.
Есть несколько базовых причин и предпосылок, которые строго предписывают применение реле контроля напряжения, и к числу основных из них обычно относятся такие как:

Использование воздушной сети, если вы живете в частном секторе – если из-за порывов ветра или других погодных условий произойдет обрыв сети, то линейный кабель может соприкасаться с нейтральным, а значит в дом придет не положенные 220 В, а все 380 В, поэтому без реле напряжения — это очень опасно;
Если внезапно оборвется нейтральный кабель проводки, что случается довольно часто: напряжение снова-таки подымится до критичного значения в 380 вольт, но в отличие от предыдущей ситуации практически точно это может стать концом для вашей бытовой техники;
Если квартира или частный дом расположен на максимальном удалении от источника питания (трансформаторной), то напряжение в какой-то может критически упасть, что будет как минимум выражаться в тусклом свете, крайне медленной работы микроволновки или электрической печки – именно для этого и стоит установить реле, чтобы оно как бы «дотянуло» мощность, которой не хватает;
Реле устанавливают и в случае перегрузки одной из трех фаз в сети в момент включения мощного источника потребления, например, электрического чайника – перегруз может привести к выходу из строя электрического двигателя или попросту он перегорит.

Если у вас есть хотя бы одна из вышеуказанных предпосылок для установки реле контроля напряжения у себя дома – непременно стоит поставить его в распределительном шкафу!

Какие бывают реле напряжения

На самом деле их огромное множество, однако многие из них – крайне ограниченного использования, только в отдельных сферах промышленности и в лабораторных условиях. Поэтому поговорим только о самых основных из них.

К числу таковых, которые повсеместно можно встретить в жилых и нежилых помещениях, относится, например, реле РНПП-311 или так называемое трехфазное реле контроля напряжения. Оно одно из самых распространенных, которое можно встретить в большинстве потребителей электроэнергии. Практически все схемы АВР не обходятся без него, а кроме того и схемы управления питания.

Не менее распространенным вариантом, правда в основном для частных потребителей в бытовых условиях, является реле РН-101, которое вставляется в розетку, как тройник или переходник. Такое устройтсво часто можно встретить на дачах и загородных домишках, где установлена еще довольна старая проводка. Сфера ее влияния на напряжения не так и высока, однако зачастую ее бывает достаточно. Речь о 3,5 кВт или 16 ампер тока – это его максимальная нагрузка. Срабатывает при понижении напряжения в пределах от 160 и до 210 вольтах, и при его повышении в пределах от 230 и до 280 вольт. После аварийного выключения может подключится повторно минимум через пять секунд, хотя интервал может составлять и 250 секунд в случае серьезного сбоя.

Реле напряжения РН -111 является однофазным, а это значит, что оно располагается мастером в электрическом распределительном щитке на специальную алюминиевую DIN-рейку. Оно оказывает автоматическое выключение питания, если нагрузка в сети находится на пределе до 3,5 киловатт. Если вдруг данная нагрузка становится больше, то для разрыва питания уже потребуется к нему дополнительная установка такого вспомогательного элемента как магнитный пускатель.

Одним из наиболее современных реле напряжения на сегодня бесспорно является модель ZUBR или его второе название — P316Y, который может одновременно защитить от весомых перепадов напряжения в сети сразу несколько бытовых приборов или предметов оргтехники. Его мощность аналогична предыдущим – до 3,5 киловатт он самостоятельно обрывает питание в сети.

Устройство и принцип действия реле напряжения

Данное устройство состоит из двух основных частей, которые и производят все процессы в нем – это микросхема или микроконтроллер и собственно само электромагнитное реле. Микроконтроллер – это по сути небольшой компьютер, который считывает данные о эксплуатационных характеристиках электричества, и как только напряжение в сети доходит до критично малой или критично высокой отметки, посылает сигнал или импульс электромагнитному реле, чтобы то отключило питание в домашней проводке.

Конечно, данный процесс не происходит моментально, на преобразование сигналов реле микропроцессору требуется от половины до двух секунд. Именно поэтому в современных квартирах, где в распределительном щитке внутри квартиры установлен данный прибор, свет в осветительных элементах появляется не сразу, а с небольшой заминкой.

Современные реле, в частности вышеупомянутый Зубр, оснащен небольшим жидкокристаллическим дисплеем, на котором при включении выключателя в квартире или доме сначала включится именно реле, продемонстрирует какое на данный момент входное напряжение и дотянет или сбавит его до нужной величины. Этот процесс полностью автоматический, уже не требуется каждый раз бегать в распределительную, чтобы перегрузить вылетевшие пробки – эти времена уже канули в лету.

Частым вопросом, который интересует всех, кто устанавливает реле в частном доме, является полная уверенность, что такое устройство сможет защитить ваше жилое помещение, а может и нежилое – на ферме, сарай, гараж – от попадания молнии и в частности ее разрядов. Спешим вас расстроить, но такой небольшой прибор просто не в состоянии выдержать подобную колоссальную нагрузку на сеть. Ведь в реле значения напряжения могут варьироваться в пределах от 100 и до 400 вольт, в то время, как разряд молнии при попадании в сеть способен достигать тысяч вольт.

Для подобной защиты требуется куда более мощное оборудование: газонаполненные разрядники, специальные столбы, ограничители перенапряжение и т.п. Стоит также отметить, что реле могут использоваться в широком функциональном диапазоне от минус 20 градусов до плюс 40 градусов по Цельсию внутри помещений.

Как подобрать реле напряжения для квартиры

Чтобы правильно и разумно подобрать подходящее для вашей квартиры реле напряжения, необходимо исходить из потребностей электрической сети, а также массы других важных факторов. Среди них в частности, например, такие как:

Определиться однофазное ил трехфазное реле вы хотите;
Приемлемую для себя стоимость, которая заключается в том, что самым дешевым вариантом является реле, подключаемое в розетку, с удлинителем – в средней ценовой категории, а на алюминиевую рейку – наиболее дорогое;
Более качественные, а отсюда – и дороже устройства предотвращения скачков напряжения зарубежные или импортные, а отечественные являются более приемлемыми по цене;
Если стоимость не является приоритетом, а все же надежность и качество, то стоит выбрать модель с дополнительными ручными или автоматическими регулировками и возможностью настройки;
Если остановили свой выбор на однофазном приборе, то стоит брать его с запасом мощности на 25% больше, чем в электроприборе, который он будет регулировать, т. е. силовые контакты реле порядка 100 ампер, что следует учесть;
Трехфазные в этом плане приобрести легче и безо всяких специальных знаний или консультаций – они все изготовлены под одну силу тока, равную 16 амперам;
Не забудьте во время установки в первую очередь подключить выключатель автоматического типа для аварийного прерывания питания в сети;
Желательно выбрать современную модель с жидкокристаллическим дисплеем, поскольку так намного легче контролировать выходные и входные значения напряжения;
Отдайте предпочтение корпусу прибора из поликарбоната, который имеет достаточно неплохие противопожарные свойства и не плавится при перегреве;
Розеточные типы реле практически всегда требуют дорогостоящих двигателей, чтобы обезопасить свою работу;
Важно также знать, через какое время с момента подачи напряжения сработает реле, чем быстрее, тем лучше – лучше это также иметь возможность контролировать и многое-многое другое.

Стоит также отметить, что приобретать подобный специализированный товар необходимо только в качественном и проверенном магазине, где предоставляют сертификат качества, гарантию на продукцию от известного поставщика и завода-производителя, гарантийный талон сроком не менее 12 месяцев, подробную инструкцию. Все это необходимо для того, чтобы вы знали, как правильно и безопасно эксплуатировать реле, как самостоятельно можно подключить его к электрической системе дома или квартиры.

Выводы по статье

Конечно, лучше всего, чтобы такие устройства подключали и выбирали исключительно специалисты, имеющие допуск до работы с электроустановками и приборами данного типа. Они правильно подключат и реле, и вводной автомат, и все клеммы с рейками, качественно и надежно затянув.

Обязательно подключайте такие приборы, если в вашем доме есть нагревательный электрический котел, мощный холодильник, бойлер, индукционная варочная поверхность и другие установки, которые могут значительно повышать нагрузку на электрическую сеть.

Учитывая дороговизну всей бытовой техники, а также опасность возгорания или короткого замыкания в случае каких-либо неисправностей на подстанции или ан воздушной линии электропередач настоятельно рекомендует все же приобрести реле контроля напряжения и установить его, чтобы обезопасить собственный дом и всю технику в нем.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Принцип работы Реле напряжения ZUBR

От качества электрической сети напрямую зависит полностью работоспособность, а также долговечность большинства используемых бытовых приборов, которые присутствуют в каждой современной квартире. Очень опасным для всех электроприборов является перенапряжение. Само перенапряжение представляет собой увеличение уровня электронапряжения до такого значения, которое становится опасным для изоляции электрооборудования данной установки.

Основная опасность заключается в тех ситуациях, когда случается значительное увеличение напряжения. В данной ситуации прежде всего происходят неконтролируемые скачки напряжения от очень низких до достаточно высоких, что всегда явно отражается в освещении. Практически незамедлительно на такие скачки от перенапряжения реагирует и вся присутствующая бытовая техника, которая может начать гудеть, дымиться, либо даже полностью выходит из строя. При частых возникновениях данной проблемы техника регулярно ломается.

Продуманная и эффективная защита от перенапряжений

Для осуществления защиты от всех видов перенапряжения активно применяются современные реле напряжения Zubr. Представляемое оборудование способно буквально в мгновения обесточить всю электросеть в помещении при любых возможных падениях, либо же увеличениях показателей напряжения.

Такое предлагаемое устройство, как реле Зубр представляет собой прибор, являющий некую совокупность электронного оборудования для контроля напряжения, а также разъединителя нагрузки, которые являются собранными комфортно в одном корпусе. Основным параметром данного устройства является его быстродействие. Выполнение установки показателей срабатывания происходит по специализированной градуированной шкале при помощи потенциометра.

Каким может быть оборудование?

Данное оборудование может быть выполнено в следующих конфигурациях, это:

Реле Зубр, которое ставится непосредственно в необходимую розетку и необходимо для обеспечения защиты конкретных приборов. Управление таким устройством производится с помощью некого микроконтроллера, который выполняет анализ текущего в данный момент напряжения, а также отображает информацию о действующем сейчас его значении на табло.
Реле для монтажа на DIN-рейку. Оно предназначается для монтажа именно в распределительном шкафу. Главное его преимущество заключается в том, что он дает прекрасную возможность значительно обеспечивать защиту даже для всей квартиры или же дома.
Реле удлинитель. Главное его отличие в том, что барьер может обладать двумя или более розетками.

В чем заключается принцип работы ZUBR?

Такое устройство работает непосредственно по принципу некого отсекателя. В тот момент, когда напряжение в сети начинает выходить за установленные пределы, которые были заданы самим пользователем, оборудование отключает напряжение. И в тот момент, когда напряжение возвращается в норму, ZUBR сразу же включает питание.

Важно отметить, что данное реле не может полностью заменить стабилизатор напряжение, однако очень удачно дополняют его функции. При этом главное отличие от стабилизатора заключается в том, что реле не выравнивает напряжение, а только лишь моментально отключает участок, что находится под защитой. Неудивительно, что реле считается очень эффективным во время неожиданных аварийных ситуаций, которые могут возникать не только из-за перегрузок, обрывов нейтрали, либо же перекоса фаз.

Реле контроля напряжения. Принцип работы и подключение

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Устройство и принцип работы реле контроля напряжения
Сфера использования и преимущества применения реле контроля напряжения
Разновидности реле контроля фаз и напряжения
Рекомендации по выбору реле контроля напряжения
Реле контроля напряжения: подключение и монтаж

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема — определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

электронной,
силовой.

Первая часть контролирует напряжение, а вторая — выполняет действия по распределению нагрузки.

Основная часть реле — это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание. Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы — регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

защита однофазной или трехфазной сети;
защита от возникновения обрыва, слипания, перекоса фазы;
предотвращение нарушения последовательной работы фаз;
защита электрического оборудования от поломок;
использование при защите приборов, которые имеют длительную переходную работу;
при использовании устройств с нагрузкой на электродвигатель;
специальные установки требующие качественного напряжения и наличия полных фаз;
используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;
применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;
реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

вилко-розетчастой формы;
в виде удлинителя;
устанавливаемое на рейку.

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

3. Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

однофазное,
трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы. Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

прибора реле контроля напряжения,
небольшого провода, сечение которого составляет 0,4 0,6 см,
железной рейки для крепления автомата,
саморезов,
плоскогубцев,
индикатора,
отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Далее возьмите отрезок провода и подсоедините его к нулевому проводу автомата, а второй конец провода подсоединяется к реле контроля напряжения, на нулевой контакт.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.

Как подключить реле напряжения? Инструкция по подключению реле напряжения

Реле напряжения – это прибор, являющийся устройством, содержащим в своем корпусе контроллер напряжения и распределитель нагрузки.

замыкания фазы на нуль;
замыкания фазы на нуль;
перепадов напряжения.

Для того чтобы в доме (квартире) было стабильное напряжение, полностью отсутствовала вероятность возгорания, применяются реле напряжения, которые сохранят не только деньги на ремонт системы, но и средства, уже вложенные в электрооборудование.

Схема устройства реле напряжения выглядит следующим образом:

кнопка установки верхнего предела напряжения;
кнопка выбора нижнего предела напряжения;
клемма подключения проводников;
индикатор подачи напряжения;
светодиод для обозначения перегрузки и высокого напряжения.

Инструкция по монтированию реле напряжения:

Чтобы установка реле напряжения не была сопряжена с опасностью получения электрического удара или ожога, необходимо предварительно отключить подачу напряжения во всей внутридомовой сети. Для этого нужно выключить вводной автоматический выключатель. Располагается он обычно рядом со счетчиком электрической энергии;
Чтобы установка реле напряжения не была сопряжена с опасностью получения электрического удара или ожога, необходимо предварительно отключить подачу напряжения во всей внутридомовой сети. Для этого нужно выключить вводной автоматический выключатель. Располагается он обычно рядом со счетчиком электрической энергии;

Следующим шагом является подключение проводников питания.

Схема подключения реле напряжения

Подключение реле напряжения делается, в соответствии с данной последовательностью:

провода «фазы» и «нуля», идущие от приемников электроэнергии (в нашем случае это сборные шины) к контактам 2 и 3;
также монтируются кабельные жилы питания. Подключение производится к винтовым зажимам 1 и 2 реле;
соблюдение последовательности монтажа линий поможет избежать неприятных ситуаций, связанных с электротехническими травмами.

Реле контроля напряжения — описание и виды продукции ТДС-Прибор

Реле предназначено для обеспечения защиты электрической сети в случае перепада напряжения. На сегодняшний день во многих населённых пунктах остро стоит проблема скачков напряжения. Однако сетевые организации не спешат реконструировать или усовершенствовать линии электропередач, трансформаторы и подстанции.

Самостоятельно защитить электронику от пагубного воздействия перепадов напряжения можно, установив реле контроля.

Приобрести качественное и надежное реле, которое будет соответствовать всем требованиям и современным реалиям, можно в ООО «ТДС Прибор».

Реле контроля фаз, напряжения и линии питания привода РНЛ-1

Реле контроля напряжения 63А с контролем тока УКН-63

4 причины установить реле

Обрыв воздушной линии в частном секторе. Линейный провод (фаза) при этом попадает на нейтраль (ноль). В результате напряжение в доме возрастает до 400 В вместо 230В.
Обрыв нейтрали. Это достаточно частое явление, при на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной. В этот момент напряжение увеличивается до опасного значения в 400В. В результате может выйти из строя бытовая техника.
При удаленном расположении дома от трансформаторной подстанции напряжение в жилище может быть низким из-за распределения тока.
Перегруженность одной из фаз. Данная ситуация может возникнуть при подключении к электросети мощного потребителя. При этом происходит перекос в трехфазной системе распределения. К «опустошенной» фазе может быть подключен бытовой прибор, например, холодильник. Из-за нехватки напряжения у него может сгореть электродвигатель.

РНЛ-1 это многофункциональное реле контроля следующих параметров:

1. Неисправность электропитания четырёхпроводной сети с нейтралью:
— понижение (в т. ч. обрыв) или повышение напряжения любой из фаз;
— перекос (асимметрия) фаз;
— нарушение порядка чередования фаз и «слипание» фаз;
— обрыв нейтрали (косвенный контроль).
2. Линия электропитания электродвигателя на обрыв по ГОСТ Р 53325-2012 (для оборудования систем противопожарной защиты и шкафов управления пожарными задвижками, насосами и вентиляторами).
3. Разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением (функция является отключаемой).

Документация:

Принцип работы и разновидности

Реле контроля напряжения имеет в своем составе два блока:

Электронный модуль.
Реле.

Электронный модуль осуществляет контроль за стабильностью напряжения в сети. Если же случается сильный перепад, то модуль подает сигнал на реле, после чего магнитный разъединитель в реле размыкает контакт, прекращая подачу напряжения на бытовые приборы.

Виды:

Однофазные – предназначены для отключения одной фазы сети такие как УКН-63 .
Трехфазные – отключающие сразу 3 фазы такие как РНЛ-1.

При использовании трехфазной сети в своём жилище следует устанавливать однофазные реле. Это целесообразно, так как скачки напряжения на одной из фаз могут привести к отключению остальных фаз. Трехфазные реле применяют для контроля напряжения двигателей и других трехфазных потребителей электрического тока.

Виды современного реле контроля:

Стационарное реле УКН монтируется в электрический щиток дома или квартиры. Это самый простой и надежный метод контроля всех потребителей электроэнергии.
Реле, предназначенное для индивидуальной защиты одного электроприбора.Ограничивается защитой потребителей подключенных в одну розетку.

УКН-63 — Устройство контроля напряжения и мощности УКН-63 предназначено для защиты домашней (бытовой) техники и промышленного оборудования от недопустимых отклонений, обрыва нуля.

УКД-2 — Устройство контроля и диспетчеризации УКД-2 предназначено для обмена данными с системами верхнего уровня и аварийного включения или отключения питания на объекте (линии) сигналом типа сухой контакт.

Документация:

Способы установки УКН (устройств контроля напряжения)

Установить УКН можно двумя способами :

На DIN-рейку в электрощиток.
В отдельную розетку.

Реле под DIN-рейку обеспечивают защиту всей электросети в квартире или доме и устанавливаются в электрощитовую. Они способны выдерживать большую нагрузку и могут работать с высоким коммутирующим током. Например, если реле рассчитано на ток в 63 А как УКН-63 то его можно устанавливать в сеть, к которой будут подключены устройства, суммарная мощность которых может составлять до 13,5 кВт. То есть защищены будут абсолютно все электрические приборы.

Розеточные реле просты в монтаже: достаточно включить их в розетку и подключить к ним бытовую технику. Они рассчитаны на более низкую нагрузку и могут обеспечить контроль лишь нескольких приборов.

Для обеспечения эффективной работы реле, его нужно правильно настроить. Следует отрегулировать пределы допустимых напряжений и время задержки возобновления питания. Если в рабочей схеме используется одно реле, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, которая наиболее чувствительна к перепадам напряжения. К такой технике обычно относится аудио- и видеоаппаратура. Диапазон допустимых значений для нее составляет 200 – 240В.В реле контроля УКН-63 стандартно установлены пределы сработки 200-250В которые легко меняются на необходимые.

Установка реле напряжения для защиты всех электроприборов в жилище

Для того чтобы обеспечить максимально надежную защиту всем электрическим приборам, находящимся в доме или квартире, схема предполагает разделение электроприборов на группы в зависимости от их чувствительности к перепадам напряжения.

Самой чувствительной является аудио- и видеотехника (допускаемые значения – 200 – 230В). Ее можно отнести к первой группе.
Ко второй группе относится бытовая техника, имеющая электрический двигатель (холодильники, кондиционеры, стиральные машины и т. д.). Допускаемые значения для таких приборов составляют 190 – 235В. Так же для компрессорной техники необходима выдержка повторного подключения не менее 5 минут.Во избежание ее выхода из строя.
В третью группу можно отнести простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая из трех групп желательно подключать к отдельному реле напряжения. При этом параметры реле должны быть адаптированы под потребности электроприборов.

Настройки реле среднего напряжения: коррекция коэффициента мощности

Каково назначение реле?

Пример настроек реле

Энергосистемы, работающие при среднем напряжении от 4160 В до 23 кВ, защищены автоматическими выключателями, управляемыми реле. Основное назначение реле — защита устройств энергосистемы.Устройства, которые мы защищаем, — это генераторы, трансформаторы, автобусы и фидерные линии. Основная проблема, от которой мы защищаемся, — это отказы энергосистемы. Существует несколько различных типов неисправностей, таких как замыкание между фазой и землей, замыкание между фазами и другие комбинации. Причин неисправностей может быть множество, наиболее распространенными из которых являются молния, грызуны, вмешательство человека, старение оборудования и неблагоприятные погодные условия. Реле используется для обнаружения неисправности и последующего размыкания автоматических выключателей в зоне для устранения неисправности.

5 критериев, которые мы используем для правильного применения реле:

Надежность — Мы гарантируем, что ваша система будет работать правильно.
Избирательность — Мы гарантируем, что вы получите максимальную непрерывность обслуживания и минимальное отключение системы.
Скорость работы — Мы оптимизируем минимальное время устранения неисправностей, что позволяет нам оптимально снизить повреждение оборудования и нестабильность системы.
Простота — Мы настраиваем вашу систему так, чтобы оптимизировать минимальное количество защитного оборудования и связанных схем для целей.
Экономика — Мы настроили вашу систему так, чтобы обеспечить максимальную защиту при минимальных затратах.

Что необходимо для настройки реле?

Реле должны иметь возможность получать информацию от системы. Эта информация может быть током, напряжением, импедансом, реактивным сопротивлением, мощностью, коэффициентом мощности, направлением мощности / тока, частотой и т. Д.Наиболее типичными используемыми показаниями являются напряжения и токи. Это достигается за счет использования трансформаторов напряжения (ТТ) для показаний напряжения и трансформаторов тока (ТТ) для показаний тока. Обладая этой информацией и программированием, реле может реагировать соответствующим образом.

Производители реле:

ABB
Basler
Сименс
Вудворд

Оптимизируйте свою систему среднего напряжения уже сегодня! Свяжитесь с нами сейчас, чтобы узнать больше.

Универсальное реле напряжения

, тип SW32V

Реле напряжения SW32V — это высококачественный монитор напряжения с большим диапазоном измерения для контроля прямых, переменных и трехфазных сетей на перенапряжение и / или пониженное напряжение. В сетях с трехфазным током можно дополнительно контролировать симметрию и последовательность фаз.

Пределы указаны в вольтах. Это позволяет использовать агрегат с различными номинальными напряжениями.Цифровой дисплей используется для отображения результатов измерений и точной установки пределов, времени отклика и функций.

Обзор функций
Для использования в качестве монитора напряжения в установках по производству и распределению энергии, особенно в внутризаводских системах, таких как фотоэлектрические установки или теплоэлектростанции. Мониторинг напряжения в машинах и установках для предотвращения ошибок, повреждений или отказов чувствительного оборудования или устройств.

Управляющее напряжение Us

Номинальное подключение

^…….

AC / DC 24-270 В, 0/45 … 65 Гц, <5 ВА
Постоянный ток: 20,4 … 297 В, переменный ток: 20,4 … 297 В

Выходное реле (2 переключающих контакта)

Напряжение переключения

^…….

Макс. 415 В переменного тока

Коммутационная способность макс. Переменный ток cos φ = 1

^…….

5 А 250 В

Коммутационная способность макс. DC (резистивный)

^…….

0,3 A 300 В постоянного тока ^….. 5 A 30 В постоянного тока

Номинальный рабочий ток Ie

^…….

AC-15 Ie = 3 A Ue = 250 В
DC-13 Ie = 2 A Ue = 24 В ^….. DC-13 Ie = 0,4 A Ue = 120 В
DC-13 Ie = 0,2 А Ue = 250 В

Рекомендуемая серия предохранителей

^…….

макс. Т 3,15 А (гл)

Срок службы контакта, мех.

^…….

30 x 10 ⁶ рабочих циклов

Срок службы контакта, электр. cos φ = 1

^…….

5 x 10 ⁵ рабочих циклов при 250 В переменного тока / 3 A

Измерение напряжения

Измерение напряжения постоянного тока

^…….

10,0… 600 В пост. Тока

Измерение напряжения фаза — фаза

^…….

26,0… 830 В переменного тока (<5 В: отображается 0)

Измерение напряжения фазы — N

^…….

AC 15,0… 480 В (<5 В: отображается 0)

Измерение частоты переменного тока

^…….

40… 100 Гц

Время измерения DC

^…….

DC Среднее значение более 50 мс

Время измерения AC

^…….

<50 мс

Точность измерения DC

^…….

0,5% от измерения ± 1 цифра

Точность измерения переменного тока (с Н)

^…….

> 100 В: 0,8% измерения ± 1 цифра
<100 В: 0,8% измерения ± 5 цифр (разрешение 0,1 В)

Точность измерения AC (без N)

^…….

> 100 В: 1.0% измерения ± 1 цифра
<100 В: 1,0% измерения ± 5 цифр (разрешение 0,1 В)

Принцип измерения

^…….

Действительное среднеквадратичное измерение (обе полуволны)

Гистерезис

^…….

Регулируемый 0,1 … 130 В

Асимметрия точности

^…….

± Асимметрия в% * 0,15

Гистерезис асимметрии

^…….

Фиксированный 1%

Измерительные функции

^…….

3 фазы с / без N, 1 фаза против N, DC

Время отклика

^…….

Настраиваемый 0,05 (± 15 мс)… 99,9 с

Время возврата

^…….

Регулируемый 0 (> 200 мс)… 999 с

Условия испытаний (EN 60255)

Номинальное выдерживаемое импульсное напряжение

^…….

6000 В

Категория перенапряжения

^…….

III

Степень загрязнения

^…….

Номинальное напряжение изоляции Ui

^…….

690 В переменного тока

Наработка

^…….

100%

Допустимая температура окружающей среды

^…….

-20 ° C … +55 ° C EN 60068-2-2 сухой жар

EMC — невосприимчивость

^…….

EN 61000-6-2

EMC — выбросы

^…….

EN 61000-6-4

Корпус

Тип крепления

^…….

Размер спереди назад

^…….

55 мм

Размеры (Ш x В x Г)

^…….

90 x 70 x 58 мм

Электропроводка однопроводная

^…….

шт. 1 x 4 мм ²

Тонкопроволочный с кабельным наконечником

^…….

шт. 1 x 2,5 мм ²

Класс защиты, корпус

^…….

IP 30

Класс защиты, клеммы

^…….

IP 20

Крепление

^…….

Защелкивающееся крепление на монтажной рейке 35 мм согласно EN 60 715 или с помощью резьбового соединения M4 (дополнительная штанга не входит в объем поставки)

Масса

^…….

ок. 200 г

Терминология реле

| Средства автоматизации | Промышленные устройства

1.Обозначение катушки

Черная катушка представляет состояние под напряжением. Для реле с фиксацией на схемах обычно показана катушка в состоянии сброса. Следовательно, символ катушки также показан для катушки сброса в ее состоянии сброса.

2. номинальное напряжение катушки (номинальное напряжение катушки)

Одно значение (или узкий диапазон) напряжения источника, предназначенное по конструкции для подачи на катушку или вход.

3.Номинальный рабочий ток

Значение тока, протекающего в катушке, когда на катушку прикладывается номинальное напряжение

4.Номинальная рабочая мощность

Значение мощности, используемой катушкой при номинальном напряжении. Для катушек постоянного тока выражается в ваттах; Переменный ток выражается в вольт-амперах. Номинальная мощность (Вт или ВА) = номинальное напряжение × номинальный ток.

5. сопротивление катушки

Это сопротивление постоянному току катушки в реле постоянного тока для температурных условий, указанных в каталоге. (Обратите внимание, что для некоторых типов реле сопротивление постоянному току может быть для температур, отличных от стандартных 20 ° C 68 ° F.)

6. поднимающее напряжение (втягивающее или обязательное напряжение)

По мере увеличения напряжения на неработающем реле значение, при котором или ниже которого все контакты должны функционировать (переходить).

7. падение напряжения (отпускаемое или обязательное напряжение отпускания)

По мере уменьшения напряжения на сработавшем реле значение, при котором или выше которого все контакты должны вернуться в свое неработающее положение.

8.Максимальное приложенное напряжение

Максимальное напряжение, которое может непрерывно подаваться на катушку без повреждения.Кратковременные выбросы более высокого напряжения могут быть допустимыми, но этого не следует предполагать без предварительной консультации с производителем.

1. Контактные формы

Обозначает контактный механизм и количество контактов в контактной цепи.

2.Контактные символы

Контакты формы A
(нормально разомкнутые контакты)

Контакты формы B
(нормально замкнутые контакты)

Контакты формы C
(переключающие контакты)

Контакты формы A также называются N.О. связывается или заводит контакты. Контакты
формы B также называются Н.З. контактами или размыкающими контактами. Контакты
формы C также называются переключающими контактами или переключающими контактами.

3.MBB Контакты

Сокращение для замыкающих контактов. Контактный механизм, при котором контакты формы A (нормально открытые контакты) замыкаются до размыкания контактов формы B (нормально закрытые контакты).

4. Номинальная коммутируемая мощность

Расчетное значение в ваттах (постоянного тока) или вольт-амперах (переменного тока), которое может безопасно переключаться с помощью контактов.Это значение является произведением коммутируемого напряжения на коммутируемый ток и будет ниже, чем максимальное напряжение и максимальный ток произведения.

5.Максимальное коммутируемое напряжение

Максимальное напряжение холостого хода, которое может безопасно переключаться контактами. Максимальные значения постоянного и переменного напряжения в большинстве случаев различаются.

6. Максимальный ток переключения

Максимальный ток, который можно безопасно переключать контактами. Максимальные значения переменного и постоянного тока могут отличаться.

7. максимальная коммутируемая мощность

Верхний предел мощности, которую можно переключать контактами. Следует проявлять осторожность, чтобы не превысить это значение.

8.Максимальная коммутационная способность

Это указано в столбце данных для каждого типа реле как максимальное значение контактной емкости и представляет собой взаимосвязь максимальной мощности переключения, максимального напряжения переключения и максимального тока переключения. Ток переключения и напряжение переключения можно получить из этого графика.Например, если напряжение переключения фиксировано в определенном приложении, максимальный ток переключения может быть получен из пересечения между напряжением на оси и максимальной мощностью переключения.

Максимальная коммутационная способность

Пример: при использовании реле TX при напряжении переключения 60 В постоянного тока максимальный ток переключения составляет 1 А.
(* Максимальная коммутационная способность указана для резистивной нагрузки.Обязательно внимательно проверьте фактическую загрузку перед использованием.)

9.Минимальная коммутационная способность

Это значение является ориентиром для минимально возможного уровня, при котором нагрузка низкого уровня может позволить переключение. Уровень надежности этого значения зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения. Пожалуйста, используйте реле с контактами AgPd, если вам нужны аналоговые нагрузки низкого уровня, управление или контактное сопротивление 100 мОм или меньше.Мы рекомендуем вам связаться с одним из наших офисов продаж относительно использования.

10.Сопротивление контакта

Это значение представляет собой совокупное сопротивление сопротивления, когда контакты соприкасаются друг с другом, сопротивления клемм и контактной пружины. Контактное сопротивление измеряется методом падения напряжения, как показано ниже. Обозначены измерительные токи.

Испытательные токи

Номинальный контактный ток или ток переключения (A)	Испытательный ток (мА)
Менее 0.01	1
0,01 или более и менее 0,1	10
0,1 или более и менее 1	100
1 или более	1 000

Сопротивление можно измерить с приемлемой точностью миллиомметром YHP 4328A.
Обычно для реле с номинальным током контакта 1 А или более измеряйте падение напряжения при 1 А 6 В постоянного тока.

11. Максимальный ток нагрузки

Максимальный ток, который после замыкания или перед размыканием контакты могут безопасно проходить, не подвергаясь повышению температуры сверх их расчетного предела или расчетного предела других термочувствительных компонентов в реле (катушка, пружины, изоляция и т. Д. .). Это значение обычно превышает максимальный ток переключения.

12. емкость

Это значение измеряется между клеммами при 1 кГц и 20 ° C 68 ° F.

1. Сопротивление изоляции

Значение сопротивления между всеми взаимно изолированными проводящими секциями реле, то есть между катушкой и контактами, между разомкнутыми контактами и между катушкой или контактами к любому сердечнику или корпусу при потенциале земли. Это значение обычно выражается как «начальное сопротивление изоляции» и может уменьшаться со временем из-за разрушения материала и накопления загрязнений.
— Между катушкой и контактами
— Между разомкнутыми контактами
— Между группами контактов
— Между установленной катушкой и катушкой сброса

2. Напряжение пробоя (высокое напряжение или диэлектрическая прочность)

Максимальное напряжение, которое может выдерживать реле без повреждений в течение определенного периода времени, обычно измеряется в тех же точках, что и сопротивление изоляции. Обычно указанное значение выражается в VAC (RMS) в течение одной минуты.

3. импульсное напряжение пробоя

Способность устройства противостоять аномальному скачку напряжения, производимому извне, например, при ударе молнии или другом явлении.Обычно указывается импульсный тестовый сигнал с указанием времени нарастания, пикового значения и времени спада.

4. время срабатывания (заданное время)

Время, прошедшее с момента подачи питания на катушку до замыкания контактов формы A (нормально разомкнутые). (Для многополюсных устройств время до замыкания последнего контакта.) Это время не включает время дребезга.

5.Время отпускания (время сброса)

Время, прошедшее от первоначального отключения питания катушки до повторного включения контактов формы B (нормально замкнутые) (последний контакт с многополюсным). Это время не включает время отказов.

6. Отскок контакта (время)

Обычно выражается во времени (мс), это относится к явлению прерывистого переключения контактов, которое происходит из-за столкновения между подвижными металлическими частями или контактами, когда реле приводится в действие или отпускается.

1.Ударостойкость

1) Функциональная

Удар, который может выдержать реле во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не вызывая замыкания открытых контактов более указанного времени. (обычно 10 мкс)

2) Разрушительный

Удар, который может выдержать реле при транспортировке или установке без его повреждения и без изменения его рабочих характеристик.Обычно выражается в буквах «G». Однако испытание проводилось в общей сложности 18 раз, по шесть раз в каждом по трем осям.

2. Устойчивость к вибрации

1) Функциональная

Вибрация, которую реле может выдерживать во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не заставляя открытые контакты замыкаться дольше указанного времени.(обычно 10 мкс)

2) Разрушительный

Вибрация, которую может выдержать реле при транспортировке, установке или использовании без повреждения и без изменения его рабочих характеристик. Выражается как ускорение в G или смещении и частотный диапазон. Тем не менее, тест длился в общей сложности шесть часов, по два часа в каждом направлении по трем осям.

3.Механическая жизнь

Минимальное количество срабатываний реле в номинальных условиях (напряжение катушки, температура, влажность и т. Д.) Без нагрузки на контакты.

4. Электрическая жизнь

Минимальное количество срабатываний реле в номинальных условиях с определенной нагрузкой, переключаемой контактами.

5. Максимальная частота переключения

Это относится к максимальной частоте переключения, которая удовлетворяет механическому или электрическому сроку службы при повторяющихся операциях за счет подачи последовательности импульсов при номинальном напряжении на рабочую катушку.

6. жизненный цикл

Он указан в столбце данных для каждого типа реле. Срок службы (количество операций) можно оценить по коммутируемому напряжению и коммутируемому току. Например, для реле DS, работающего при:
Напряжение переключения = 125 В переменного тока
Ток переключения = 0,6 А
Ожидаемый срок службы составляет 300 000
операций. Однако это значение относится к резистивной нагрузке. Обязательно внимательно проверьте фактическую загрузку перед использованием.

Кривая срока службы

1.Изоляция

Высокочастотные сигналы проходят через паразитную емкость контактов, даже если контакты разъединены. Эта утечка называется изоляцией. Символ дБ (децибел) используется для выражения величины сигнала утечки. Это выражается как логарифм отношения величин сигнала, генерируемого утечкой, к входному сигналу. Чем больше величина, тем лучше изоляция.

2. Вносимая потеря

В высокочастотной области искажения сигнала возникают из-за самоиндукции, сопротивления и диэлектрических потерь, а также из-за отражения из-за несоответствия импеданса в цепях.Потери из-за любого из этих типов помех называются вносимыми потерями. Следовательно, это относится к величине потери входного сигнала. Чем меньше величина, тем лучше реле.

3.V.S.W.R. (Коэффициент стоячей волны напряжения)

Высокочастотный резонанс возникает из-за интерференции входного сигнала и отраженного (волнового) сигнала.
V.S.W.R. относится к отношению максимального значения к минимальному значению сигнала. V.S.W.R. равен 1, когда нет отраженной волны.Обычно становится больше 1.

Примечания:
1.	Если не указано иное, вышеуказанные испытания проводятся при стандартной температуре и влажности (от 15 до 35 ° C, от 59 до 95 ° F, от 25 до 75%).
2.	Напряжение, подаваемое на катушку при испытаниях переключения, представляет собой прямоугольную волну при номинальном напряжении.
3.	Фаза работы нагрузки переменного тока случайна.

Использование реле контроля напряжения в качестве реле пониженного или повышенного напряжения или обоих

Выпуск:

Как использовать реле контроля напряжения в качестве реле максимального напряжения? Реле минимального напряжения? Или оба?

Решение / Разрешение:

Реле контроля напряжения

могут использоваться как реле максимального или минимального напряжения, в зависимости от используемого выходного контакта:

Реле максимального напряжения

Обеспечивает защиту оборудования, которое не выдерживает избыточного напряжения.Использует нормально замкнутый контакт (Н.З.). Пока контролируемое напряжение остается ниже максимального напряжения, которое может выдержать оборудование (настройка срабатывания), реле остается обесточенным, а нормально-замкнутый контакт остается замкнутым, сохраняя нагрузку под напряжением. Если рабочее напряжение превышает максимально допустимые для оборудования параметры, реле срабатывает, и замыкающий контакт размыкается, отключая нагрузку. Когда напряжение падает ниже уставки отключения (гистерезис), реле обесточивается, и Н.З.контакт снова замыкается, включая нагрузку.

Реле минимального напряжения

Обеспечивает защиту оборудования, которое должно работать при превышении определенного минимального напряжения. Использует нормально открытый контакт (Н.О.). Пока контролируемое напряжение выше минимально необходимого значения (настройка срабатывания), реле срабатывает, и Н.О. контакт замыкается, включая нагрузку. Если напряжение упадет ниже уставки отключения (минимальное требуемое напряжение за вычетом гистерезиса), реле обесточится и N.О. контакт снова откроется, отключив нагрузку.

Реле повышенного и пониженного напряжения (диапазон напряжения)

Реле диапазона напряжения

обеспечивают защиту оборудования, которое должно работать в пределах верхнего и нижнего пределов напряжения. Пока рабочее напряжение остается в диапазоне ПРЕВЫШАЮЩИХ и НИЖЕ диапазонов, внутреннее реле остается под напряжением. Если рабочее напряжение выйдет за пределы этого диапазона, реле отключится.

Для получения дополнительной информации щелкните здесь.

Руководство по выбору защитных и контрольных реле

: типы, характеристики, применение

Защитные реле и реле контроля обнаруживают или контролируют ненормальные условия энергосистемы.Защитные реле обнаруживают неисправные линии, неисправные устройства или другие состояния энергосистемы ненормального или опасного характера. Затем реле инициирует соответствующие действия цепи управления. Реле контроля используются для проверки условий в энергосистеме или в системе защиты. Функции контрольного реле включают обнаружение неисправностей, проверку напряжения и определение направления, которые подтверждают состояние энергосистемы, но не определяют неисправность или проблему напрямую. И защитные реле, и реле контроля могут быть чувствительны к напряжению, мощности или фазе, току или частоте.

Реле защиты часто имеют схемы для функции защиты, а также реле для переключения. Большинство из них не являются простыми электромеханическими устройствами, такими как автоматический выключатель, но вместо этого содержат схему, которая измеряет некоторую величину и может быть установлена в точке срабатывания. У некоторых есть визуальные дисплеи, такие как огни или даже экраны для их настройки. Управление может осуществляться посредством программирования или с помощью регуляторов, а более простые элементы управления могут не регулироваться.

Защитные реле и реле контроля Категории

Реле защиты и контроля можно разделить на несколько категорий.Защитные реле и реле контроля можно разделить на реле, чувствительные к напряжению, реле, чувствительные к мощности (фазе), реле, чувствительные к току, и реле, чувствительные к частоте.

Реле чувствительное к напряжению

Реле напряжения идентифицируют повышенное и пониженное напряжение или и то, и другое. Они могут обнаруживать ненормальное состояние только на той стороне линии, к которой подключено реле. Это позволяет устройству обеспечивать предпусковую защиту. Реле напряжения просты в установке, не требуют трансформаторов тока и, следовательно, менее дороги.Для этого требуется только подключение напряжения, чтобы их можно было применять независимо от нагрузки системы.

Реле чувствительности к напряжению. Кредит изображения: Wirthco

Пониженное напряжение

Реле минимального напряжения срабатывают, когда напряжение падает ниже заданного значения. Пониженное напряжение — это постоянное напряжение в системе ниже номинального напряжения трансформатора, двигателя, генератора или номинального напряжения, которое может привести к отказу оборудования. Они могут быть вызваны перегрузкой системы или отказом оборудования. Особое внимание следует уделять пониженному напряжению, поскольку многие нагрузки энергосистем являются нагрузками МВА (двигатели, источники бесперебойного питания и т. Д.).). Это означает, что при уменьшении напряжения ток нагрузки увеличивается, а передаточная способность энергосистемы снижается. Реле минимального напряжения обычно являются устройствами мгновенного действия и должны завершать свою работу каждый раз, когда входное напряжение падает ниже заданного значения. Переключение нагрузки, регулировка напряжения и защита двигателя — все это приложения для реле защиты от пониженного напряжения.

Повышенное напряжение

Реле максимального напряжения срабатывают, когда напряжение превышает заданное значение. Перенапряжение — это постоянное напряжение системы, превышающее номинальное напряжение конденсатора трансформатора, двигателя, генератора или реактора.Перенапряжения могут привести к отказу оборудования или быть вызваны отказом оборудования, например, отказом контроллера РПН или внезапной потерей нагрузки потребителя. Реле перенапряжения могут быть устройствами мгновенного действия или устройствами с задержкой по времени. Регулирование напряжения, защита шины и резервного копирования, а также защита генератора — это области применения реле защиты от перенапряжения.

Дифференциал

Реле дифференциального напряжения реагируют на разницу между входящим и исходящим напряжениями, связанную с защищаемым оборудованием.Электрические величины, входящие в систему и выходящие из нее, сравниваются трансформаторами тока. Если цепь между цепями равна нулю, то неисправности или проблемы нет. Если сеть не равна нулю, можно определить внутреннюю проблему. Этот тип реле применим ко всем частям энергосистемы и часто является основным выбором для защиты.

Реле, чувствительное к питанию (фазе)

Реле, чувствительные к мощности или фазе, могут контролировать последовательность фаз, чередование фаз, замыкание на землю или замыкание на землю, коэффициент мощности, обрыв или обрыв фазы, а также асимметрию фаз.

Реле обратной последовательности фаз. Изображение предоставлено: Circuitmaniac.com

Обрыв (потеря) фазы — Реле контролирует напряжение с неправильной последовательностью фаз или обрыв одной или нескольких фаз. Отказ может произойти из-за перегоревшего предохранителя, механического отказа коммутационного оборудования или обрыва одной из линий электропередачи. Обрыв фазы включает три фазы, в которых есть три провода. Если трехфразовый двигатель запущен на одной фазе, двигатель не запустится.Если один провод отсоединяется, это определяется как потеря фазы. Предлагается объединить устройство контроля обрыва фазы с устройством, которое может обнаруживать сдвиг фазового угла. Это связано с тем, что устройства измерения напряжения, которые контролируют только величину напряжения, могут не обеспечивать защиту при работающем двигателе.

Чередование фаз — Реле чередования фаз отслеживают изменение фазы на половину цикла или 180 °. Неверное изменение фазы часто происходит из-за неправильного подключения, неисправного входящего питания из-за модификаций, внесенных в систему распределения питания, или когда Восстановление питания приводит к иному чередованию фаз, чем до отключения электроэнергии.Эта защита требуется для всего оборудования, перевозящего людей, например, эскалаторов или лифтов.

Чередование фаз — Реле чередования фаз контролируют правильность чередования фаз, если два провода имеют обратное соединение и выходят из строя. Устройство используется для обеспечения правильной последовательности при подключении трехфазных нагрузок. Если последовательность фаз неправильная, реле обесточится, предотвращая запуск неправильно подключенного оборудования

Асимметрия фаз — Реле срабатывает, когда величина одного тока превышает величину другого тока на заданную степень.Баланс напряжений работает аналогичным образом.

Коэффициент мощности — При передаче и распределении электроэнергии переменного тока коэффициент мощности представляет собой косинус фазового угла между напряжением и током. Речь идет о разной реальной и кажущейся мощности. Плохой коэффициент мощности может привести к искажению формы сигнала и более высокому потреблению энергии.

Заземление (короткое замыкание) — Реле замыкания на землю (заземление) обнаруживают любой нежелательный путь тока от точки с разным потенциалом к земле.

Реле чувствительное к току

Защитные реле и реле контроля включают в себя реле, чувствительные к току. Реле, чувствительные к току, имеют преимущество перед реле, чувствительными к напряжению, поскольку они не реагируют на противоэлектродвижущую силу (ЭДС), которая сопровождает обрыв фазы на нагрузках двигателя. Они могут обнаружить проблему либо на стороне линии, либо на стороне нагрузки в ответвленной цепи, в которой используется реле.

Реле тока. Изображение предоставлено: ChipDipvideo / CC BY-SA 4.0

Пониженный ток — Реле минимального тока срабатывают, когда ток падает ниже заданного значения. Пониженные токи могут возникать при неисправности источника питания или при разгружении нагруженного двигателя. Часто перенапряжение вызывает недостаточный ток и может привести к повреждению оборудования.

Перегрузка по току — Реле максимального тока срабатывают, когда ток превышает заданное значение. Перегрузка по току может быть вызвана либо нагрузкой, либо питанием, например, внезапным увеличением нагрузки из-за неисправной электроники или физической нагрузки на двигатель.Кроме того, падение напряжения также может вызвать перегрузку по току.

Условия дифференциального тока — Реле дифференциального тока реагируют на разницу между входящим и исходящим токами, связанными с защищаемым оборудованием. Принцип работы дифференциальных реле одинаков для станционной шины и для генераторов; устройство контролирует, чтобы сумма всех токов на шине или генераторе и на выходе из них была равна нулю. В случае неисправности возникает чистый ток, и срабатывает дифференциальное реле.

Чувствительный к частоте

Чувствительные к частоте реле — это реле защиты и реле контроля с возможностью понижения частоты, повышения частоты и дифференциальной частоты. Изменения частоты обычно связаны с подаваемой мощностью. Мощность энергокомпании вряд ли изменится, однако, если электроэнергия вырабатывается на месте с помощью инвертора, резервной системы или альтернативной энергии, более вероятно возникновение проблем с частотой. Частота важна, потому что многие электронные устройства полагаются на нее для определения времени.Например, скорость асинхронного двигателя переменного тока зависит от частоты. Увеличение или уменьшение частоты может привести к увеличению или уменьшению мощности двигателя, что вызовет проблемы в производственном процессе. Частота в конечном итоге зависит от генератора и от того, как быстро он вращается, или, в случае инвертора, от схемы синхронизации в инверторе.

Реле понижения частоты реагирует на уменьшение частоты переменного электрического входного сигнала.
Реле повышения частоты реагирует на повышение частоты. Они подпадают под категории реле мгновенного действия и реле максимального тока с выдержкой времени.
Дифференциальная частота Реле реагируют на разницу между входящей и исходящей частотами, связанную с защищаемым устройством.

Справочная таблица реле защиты

Защита от замыканий на землю (GFP)
Тип	Система	Типичные области применения
Реле замыкания на землю	Незаземленный AC	Системы управления постоянным током, системы зарядки аккумуляторов, транспортные системы
Реле замыкания на землю	Незаземленный AC	Старые производственные объекты
Реле замыкания на землю	Незаземленный AC	Старые производственные объекты
Реле замыкания на землю	Заземленный переменный ток	Производители, компании по аренде и пользователи надежно заземленных генераторов
Реле замыкания на землю	Заземленный переменный ток	Двигатели, генераторы, насосы, оросительные системы, нагревательные кабели, нагреватели с SCR-контролем, Оборудование для производства полупроводников
Сопротивление заземления (RG)
Тип	Система	Типичные области применения
Реле замыкания на землю	Сопротивление заземлено, переменный ток	Системы с заземлением через сопротивление
Реле замыкания на землю	Заземленный без заземления или заземленный через сопротивление переменного тока	Питатель или защита нагрузки, двигатели, генераторы, насосы, нагревательный кабель, регулируемые приводы
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах среднего напряжения для снижения опасности дугового разряда
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах низкого и среднего напряжения для снижения опасности дугового разряда и простоев
Защита двигателя (MP)
Тип	Система	Типичные области применения
Базовый двигатель Реле защиты	Системы переменного тока	Защита от замыканий на землю и Контроль изоляции двигателей
Стандартный двигатель Реле защиты	Системы переменного тока	Небольшие двигатели, требующие дополнительной защиты (обычно <75 л.с.)
Стандартный двигатель Система защиты	Системы переменного тока	Превосходная защита для двигателей малого и среднего размера (> 50 В)
Реле усовершенствованной защиты двигателя	Системы переменного тока	Малогабаритные двигатели для ответственных применений и двигатели среднего размера для стандартных применений (обычно> 100 л.с.)
Продвинутый двигатель Реле защиты	Системы переменного тока	Двигатели большего размера, требующие максимальной защиты (обычно> 500 л.с.)
Комплект для модернизации	Системы переменного тока	Заменяет GE Multilin 169, 269 и 369
Реле защиты насоса	Системы переменного тока	Двигатели для погружных насосов и технологических насосов
Защита фидера (FP)
Тип	Система	Типичные области применения
Реле защиты фидера	Системы переменного тока	Распределительные цепи среднего напряжения
Дополнительный мониторинг (SM)
Тип	Система	Типичные области применения
Монитор наземного контроля	Заземленный без заземления или заземленный через сопротивление переменного тока	Электростанция от берега к судну, насосы, краны, погрузочно-разгрузочные работы
Монитор сопротивления	Сопротивление заземлено, переменный ток	Системы с заземлением через сопротивление
Монитор изоляции	Системы переменного / постоянного тока	Системы в агрессивных средах, таких как пыль, влажность, вибрация или воздействие коррозионных материалов

Таблица адаптирована из Littelfuse

Критерии эффективности

Технические характеристики

Важные характеристики датчиков и измерений, которые следует учитывать при поиске реле защиты и реле контроля, включают:

Диапазон измерения напряжения — Диапазон измерения напряжения применяется к реле мощности (фазы), напряжения, напряжения / частоты и параллельного (синхронного) измерения.
Диапазон измерения тока — Диапазон измерения тока относится к силовым (фазным) и токовым реле.
Диапазон линейного напряжения -Диапазон линейного напряжения относится к реле измерения мощности (фазы).
Режим линейного напряжения — (межфазный или межфазный)
Диапазон измерения частоты — Диапазон частот, на которые может воздействовать реле. Типичные частоты — 50 Гц, 60 Гц или 400 Гц.
Диапазон напряжения питания
Рабочая температура — важный параметр окружающей среды.Это полный требуемый диапазон рабочих температур окружающей среды. Это представляет собой пределы температуры окружающего воздуха.

Дополнительные функции

Другие защитные функции включают:

Временная задержка — Временная задержка, при которой реле может иметь различные временные функции, такие как задержка от момента обнаружения неисправности до отключения или задержка времени, необходимая для сброса. Задержка устанавливается на основе времени устранения неисправности или времени повреждения двигателя. Существует пять различных версий, определяемых крутизной характеристики МТЗ с выдержкой времени: с независимой выдержкой времени, умеренно инверторные, инверсные, очень инверсные, крайне инверсные.

Изображение предоставлено: xnet.rrc.mb.ca

Синхронная проверка — Синхронная проверка предназначена для двух источников питания, таких как два генератора или генератор и настенная розетка, когда при соединении или переключателе между ними оба будут подключены одновременно. Этот тип реле будет проверять выравнивание фазы, чтобы пользователь мог выполнить это переключение.

Характеристики

Общие характеристики защитных реле и реле контроля включают:

Программируемая выдержка времени — Реле имеет функцию программируемой выдержки времени.
Автоматический сброс — Реле автоматически сбрасывается после восстановления нормальных условий.
Визуальные индикаторы — Реле имеет визуальный индикатор, такой как светодиод, для определения различных состояний системы.
Элементы управления с фиксацией — Реле используются для приложений с фиксацией (например, контроллеры пределов фиксации). Защелки сохраняют последнее определенное состояние перед отключением питания. Если защелка не включена, система должна быть спроектирована для обеспечения отказоустойчивости или приемлемого режима ожидания в случае потери питания контроллера.

Стандарты

BS EN 50216-3 — Арматура силового трансформатора и реактора — Часть 3: защитное реле для герметичных жидкостных трансформаторов и реакторов без газовой подушки

IEEE C37.113 — Руководство по применению реле защиты в линиях передачи

MIL-PRF-32484 — Защитные реле и приспособления, применение вакуумных выключателей среднего напряжения

Ресурсы

Слева, Энтони Ф. Принципы защитных реле.Бока-Ратон: CRC, 2009. Печать.

Ван Кортланд Уоррингтон, Альберт Р. Защитные реле: их теория и практика. Том 2 . Лондон: Chapman & Hall, 1978. Печать.

Steven Engineering — Реле обрыва фазы

Изображение предоставлено:

Grainger | Phoenix Contact США | Ньюарк element14 | GE

Прочтите информацию пользователя о защитных реле и реле контроля

Какие бывают типы реле?

Реле — это устройство автоматического управления, выход которого будет скачкообразно изменяться, когда вход (электричество, магнетизм, звук, свет, тепло) достигает определенного значения. Мы часто используем электромагнитные реле, твердотельные реле (SSR), тепловые реле и реле времени.

Принцип и характеристики реле: электрическое устройство, которое включает или выключает управляемую выходную цепь, когда вход (например, напряжение, ток, температура и т. Д.) Достигает заданного значения. Его можно разделить на две части. категории: электрическое реле количества (например, тока, напряжения, частоты, мощности и т. д.) и неэлектрическое количественное реле (например, температуры, давления, скорости и т. д.)Он имеет преимущества быстрого действия, стабильной работы, длительного срока службы и небольших размеров. Он широко используется в устройствах защиты электропитания, автоматизации, движения, дистанционного управления, измерения и связи. Реле представляет собой электронное устройство управления, которое имеет систему управления (также называемая входной цепью) и управляемая система (также называемая выходной цепью). Обычно используется в цепи автоматического управления. Фактически, это «автоматический переключатель», который использует небольшой ток для управления большим током. Следовательно, выполняет функции автоматического регулирования, защиты и переключения.

Электромагнитное реле

Электромагнитные реле обычно состоят из железного сердечника, катушки, якоря, контактного язычка и т. Д. Когда к двум концам катушки добавляется определенное напряжение, в катушке генерируется определенный ток, который произведет электромагнитный эффект. Якорь преодолевает тянущее усилие возвратной пружины, притягивая железный сердечник под действием электромагнитной силы, и подвижный контакт и статический контакт (нормально открытый контакт) якоря замыкаются.Когда катушка обесточивается, сила электромагнитного притяжения исчезает, и якорь возвращается в исходное положение за счет силы реакции пружины, так что подвижный контакт и исходный статический контакт (нормально замкнутый контакт) замыкаются. Кроме того, «нормально разомкнутые, нормально замкнутые» контакты реле можно различить следующим образом: статический контакт, который находится в выключенном состоянии, когда катушка реле не находится под напряжением, называется «нормально разомкнутым контактом (нормально разомкнутым контактом)»; статический контакт, находящийся во включенном состоянии. Точки называются «нормально замкнутым контактом (NC-контакт)».

Электромагнитные реле включают реле напряжения, реле тока, магнитные реле удержания и т. Д.

Реле напряжения

Наиболее распространенным промежуточным реле, которое мы используем, является реле напряжения. Структура и принцип промежуточного реле в основном такие же, как и контакторы переменного тока. Основное различие между промежуточным реле и контактором заключается в том, что главный контакт контактора может пропускать большой ток, в то время как контакт промежуточного реле может пропускать только низкий ток и имеет небольшую перегрузочную способность.Следовательно, промежуточные реле могут использоваться только в цепях управления, как правило, без главных контактов и с большим количеством вспомогательных контактов.

В соответствии с различными входными цепями промежуточное реле можно разделить на реле постоянного тока и реле переменного тока, которое обычно состоит из основания и контакта. На практике цепь с током менее 5 А также может быть напрямую дополнена промежуточным реле, а не просто использоваться в качестве цепи управления. Поскольку промежуточное реле имеет широкий диапазон требований к напряжению, оно широко используется на практике.Например, промежуточное реле 12 В постоянного тока может нормально работать от 9 В до 15 В.

Реле защиты от повышенного и пониженного напряжения также является своего рода реле напряжения. Самостоятельное соединение реле защиты от перенапряжения и пониженного напряжения может играть защитную роль в случае аномального напряжения. Например, когда напряжение в сети превышает или ниже напряжения срабатывания устройства защиты, устройство защиты может быстро и надежно отключить питание нагрузки для защиты электрических устройств и личной безопасности.Когда сетевое напряжение возвращается в норму, устройство защиты автоматически включает источник питания и восстанавливает его. Сейчас это становится все более популярным в семье.

Реле тока

Реле тока является наиболее часто используемым компонентом релейной защиты энергосистемы. Реле тока имеет преимущества простого подключения, быстрой и надежной работы, удобного обслуживания и длительного срока службы. Как элемент защиты, реле тока широко используется в релейных линиях защиты двигателей, трансформаторов и линий электропередачи от перегрузки и короткого замыкания.

Объектом обнаружения реле тока является изменение тока цепи или основных электрических компонентов. Когда ток превышает (или ниже) определенного значения уставки, реле выполняет функцию управления и защиты реле. Реле тока можно разделить на реле электромагнитного тока и реле статического тока по типу конструкции.

Реле с магнитной фиксацией

Реле с магнитной фиксацией — это новый тип реле, разработанный в последние годы. Это тоже автоматический выключатель.Как и другие электромагнитные реле, оно может автоматически включать и выключать цепь. Разница в том, что нормально замкнутое или нормально разомкнутое состояние магнитного реле с фиксацией полностью зависит от действия постоянного магнита, а состояние переключения магнитного реле с фиксацией запускается импульсным электрическим сигналом определенной ширины.

Твердотельное реле (SSR)

Твердотельное реле (SSR) — это бесконтактный переключатель, состоящий из микроэлектронных схем, дискретных электронных устройств и силовых электронных силовых устройств. Изолирующее устройство используется для обеспечения изоляции между управляющим концом и концом нагрузки. Вход твердотельного реле использует крошечный управляющий сигнал для непосредственного управления большой токовой нагрузкой. Он использует характеристики переключения электронных компонентов (таких как переключающий транзистор, двунаправленный кремниевый управляемый выпрямитель и другие полупроводниковые устройства) для достижения цели соединения и размыкания цепи без контакта и искры, поэтому его также называют «бесконтактным переключателем». Это четырехконтактное устройство с двумя терминалами в качестве входных и двумя терминалами в качестве выходных.Изолирующее устройство используется посередине для обеспечения гальванической развязки входа и выхода.

По типу источника питания нагрузки твердотельные реле можно разделить на типы переменного и постоянного тока. По типу переключателя его можно разделить на нормально открытый и нормально закрытый. По типу изоляции его можно разделить на гибридный тип, тип изоляции трансформатора и тип фотоэлектрической изоляции, и наиболее предпочтительным является тип фотоэлектрической изоляции.

Тепловое реле

Тепловые реле обычно состоят из нагревательных элементов, управляющих контактов и систем действия, механизмов сброса, устройств установки тока и элементов компенсации температуры. Он генерирует тепло от тока, протекающего в нагревательный элемент, что вызывает деформацию биметаллических полос с разными коэффициентами расширения. Когда деформация достигает определенного расстояния, она толкает шатун, чтобы отключить цепь управления, тем самым вызывая потерю питания контактора и отключение главной цепи для реализации защиты двигателя от перегрузки.

Как элемент защиты двигателя от перегрузки, тепловое реле широко используется в производстве из-за своего небольшого размера , простой конструкции и низкой стоимости .

Реле времени

Реле времени — это своего рода реле, которое при добавлении (или удалении) входного сигнала действия должна пройти через указанное точное время выходной цепи для изменения скачка (или действия контакта). Это своего рода электрический компонент, используемый в цепи с более низким напряжением или меньшим током, который используется для подключения или отключения цепи с более высоким напряжением и более высоким током.

Поскольку реле времени в основном состоит из обмотки и контакта, символ реле времени также должен содержать обмотку и контакт. Различные типы обмоток и комбинации контактов могут составлять реле времени с различным режимом работы. Он разделен на реле задержки включения и реле задержки выключения.

Напряжение источника питания реле времени может колебаться в диапазоне 85% — 110% от номинального напряжения источника питания, электрическая схема обычно печатается сбоку.При выборе реле времени обратите внимание на тип тока и уровень напряжения его катушки (или источника питания) и выберите режим задержки, форму контакта, точность задержки и режим установки в соответствии с требованиями управления.

Общие обозначения реле времени

Информация о реле

Реле

Реле, одно из первых электронных устройств, изобретенное Джозефом Генри в 1835 год, кажется достаточно простым: подать питание на электромагнит, чтобы тянуть якорь. который закрывает переключатель.Обесточьте электромагнит так, чтобы пружина возвращает якорь в исходное положение для размыкания переключателя. В переключатель может пропускать больше тока, чем необходимо для питания электромагнита, поэтому реле действуют как цифровые усилители.

Базовая терминология реле

Существует схема именования, которая используется для обозначения количества переключателей и клеммы реле содержат. Полюсы относятся к количеству переключателей. управляется одним электромагнитом. Броски относятся к количеству контакты каждого переключателя: одноходовые (для базового двухпозиционного переключателя) или с двойным ходом (для включенного переключателя с «нормально разомкнутым» и «нормально разомкнутым» замкнутые контакты в дополнение к общему).Все эти комбинации очень часто:

SPST — однополюсный, односторонний
SPDT — однополюсный, двусторонний
DPST — двухполюсный, односторонний
DPDT — двухполюсный, двусторонний
QPST — четырехполюсный, одинарный
QPDT — четырехполюсный, двунаправленный

Рисунок 1 — Условное обозначение SPDT реле

Релейные соединения:

Катушка X и катушка Y: подвод энергии к электромагнит.
C: общий
Н.О .: нормально открытый
Н.З .: нормально закрытый

Рисунок 2 Физическая схема

Дополнительные свойства

Несмотря на кажущуюся простоту устройства, их детали довольно сложны и реле имеют много «интересных» свойств, которые либо полезно использовать, либо подводных камней, которых следует избегать.

Напряжение срабатывания

Напряжение срабатывания — это минимальное напряжение на катушке, необходимое для замыкания. выключатель. Например, для одного конкретного реле «12В» напряжение срабатывания 7.2)

Где:

Н ампер-виток
А — площадь полюсного наконечника
x расстояние между полюсом и якорем
R0 — сопротивление железок

Ключевым моментом является то, что сила тем больше, чем меньше расстояние x (когда реле замкнуто), поэтому более низкие «ампер-витки» (ток) необходимы для генерировать ту же силу.

Тепло

Сопротивление медного провода, используемого в катушке, увеличивается с увеличением температура, поэтому ток через реле будет уменьшаться, если напряжение поперек катушки остается постоянным.Напряженность магнитного поля прямо пропорционально току, поэтому напряжения срабатывания и отпускания меняются в зависимости от температура.

Контакты

Самая неприятная часть реле (или любого переключателя) — это контакты переключателя. Идеального материала для контактов не существует:

Отскок

Контакты переключателя дергаются при размыкании или замыкании реле, поэтому вы не получить чистый электрический край.

Грязь

Если между контактами попадут частички грязи, выключатель не сработает. закрыто.Некоторые реле герметичны и имеют разветвленные контакты (имеют два контакты параллельно), чтобы предотвратить это.

Контактная эрозия

Контакты со временем разрушаются из-за механического износа и электрического дуга.

Контактная сварка

Дуга может быть достаточно сильной, чтобы контакты сварились друг с другом, так что реле «залипает» замкнуто.

Контактная карбонизация

Сажа от дуги может настолько сильно покрыть контакты, что электрическое соединение не производится, когда реле замкнуто.

Ток смачивания

Оказывается, при слишком малом токе через контакты тоже приводит к проблемам с надежностью. Минимальный «ток смачивания» полезен для удалить оксидные покрытия с контактов. Оксид может накапливаться на контактах с до такой степени, что соединение не выполняется, даже когда контакты закрыто.

Контактная сила

Когда реле находится под напряжением, требуется минимальное усилие.

Что такое реле напряжения и для чего оно нужно

Принцип работы реле контроля напряжения

Виды реле напряжения

1. Розеточные реле

2. Модульные реле на DIN-рейку

3. Трехфазные реле

Как выбрать реле напряжения

Как подключить реле напряжения

Преимущества использования реле напряжения

Ограничения реле напряжения

Популярные производители реле напряжения

Принцип работы реле контроля напряжения

Причинами отклонений напряжения в сети могут быть такие факторы:

назначение, устройство, установка и схемы подключения

Назначение реле контроля напряжения (РКН)

Устройство и принцип работы

Технические характеристики

Разновидности

По типу исполнения (подключения)

По виду нагрузки

Установка и схемы подключения РКН

Советы по выбору РКН

Типовые часто задаваемые вопросы от читателей

Использованная литература

Реле напряжения: какие бывают, как выбрать и подключить?

Принцип работы Реле напряжения ZUBR

Реле контроля напряжения. Принцип работы и подключение

Оглавление:

Устройство и принцип работы реле контроля напряжения

Сфера использования и преимущества применения реле контроля напряжения

Разновидности реле контроля фаз и напряжения

Рекомендации по выбору реле контроля напряжения

Реле контроля напряжения: подключение и монтаж

Как подключить реле напряжения? Инструкция по подключению реле напряжения

Схема подключения реле напряжения

Реле контроля напряжения — описание и виды продукции ТДС-Прибор

4 причины установить реле

Принцип работы и разновидности

Способы установки УКН (устройств контроля напряжения)

Установка реле напряжения для защиты всех электроприборов в жилище

Настройки реле среднего напряжения: коррекция коэффициента мощности

Каково назначение реле?

5 критериев, которые мы используем для правильного применения реле:

Что необходимо для настройки реле?

Производители реле:

, тип SW32V

Выходное реле (2 переключающих контакта)

Измерение напряжения

Условия испытаний (EN 60255)

Корпус

| Средства автоматизации | Промышленные устройства

1.Обозначение катушки

2. номинальное напряжение катушки (номинальное напряжение катушки)

3.Номинальный рабочий ток

4.Номинальная рабочая мощность

5. сопротивление катушки

6. поднимающее напряжение (втягивающее или обязательное напряжение)

7. падение напряжения (отпускаемое или обязательное напряжение отпускания)

8.Максимальное приложенное напряжение

1. Контактные формы

2.Контактные символы

3.MBB Контакты

4. Номинальная коммутируемая мощность

5.Максимальное коммутируемое напряжение

6. Максимальный ток переключения

7. максимальная коммутируемая мощность

8.Максимальная коммутационная способность

9.Минимальная коммутационная способность

10.Сопротивление контакта

11. Максимальный ток нагрузки

12. емкость

1. Сопротивление изоляции

2. Напряжение пробоя (высокое напряжение или диэлектрическая прочность)

3. импульсное напряжение пробоя

4. время срабатывания (заданное время)

5.Время отпускания (время сброса)

6. Отскок контакта (время)

1.Ударостойкость

1) Функциональная

2) Разрушительный
