Utp что это. UTP кабель: характеристики, преимущества и отличия от FTP

Технология скручивания проводников по типу витой пары во многом решает проблему внутренних помех кабеля, что обеспечивают принципы транспозиции.

Для предотвращения внешнего воздействия разработчики кабельного оборудования используют экраны – дополнительную внутреннюю прослойку. Экранированный кабель имеет обозначение FTP, а изделия без дополнительной защиты помечаются как UTP. Существуют другие разновидности витой пары, но в прокладке коммуникационных линий их используют редко. Какие у FTP и UTP кабеля отличия – об этом далее.

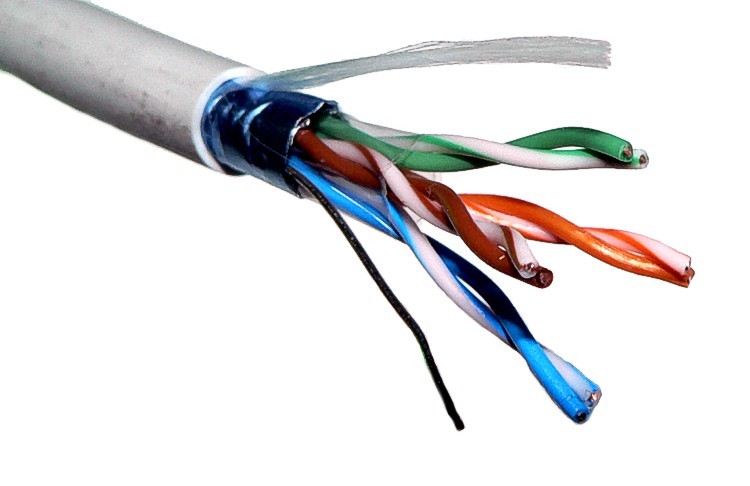

Особенности FTP кабеля

Экран изготавливают из фольги, материалом для которой служит алюминий или медь. Экранирующая оболочка повышает степень защиты канала от внешних помех. Это необходимо в случаях укладки линии вблизи электроприборов, бытовой техники и других видов оборудования. Общая фольгированная оболочка без изоляции каждой пары проводников отдельно обозначается как F/UTP.

FTP – это аббревиатура, в которой «F» означает «Foiled» или фольгированный, а «TP» – это «Twisted Pair», что переводится как «витая пара». Это усовершенствованная конструкция линии передачи, популярная в быту и профессиональной деятельности. Незащищенная витая пара, или UTP, не комплектуется дренажным проводником. Это специальный канал для снятия помех, который также является страхующим средством экранирования на случай разрыва основного контура. Чтобы обеспечить надежную защиту от влияния внешних электромагнитных полей, необходимо грамотно выполнить заземление, иначе экран не сможет выполнять возложенные на него функции. Дренажный проводник изготавливают из мягкой луженой меди.

Еще одна проблема экранированных кабелей – уязвимость к низкочастотным шумам, что делает невозможной передачу сигнала вблизи мощных электродвигателей и индукционных элементов.

Фольга не обладает стойкостью к химическому и физическому воздействию. Выбирая кабель, нужно учитывать условия эксплуатации – это продлит срок службы изделия и повысит ее надежность.

Производители предлагают свои решения, выпуская продукцию для внешней или внутренней прокладки. При большой протяженности уличной линии целостность защитной оболочки, фольги или проводников может быть нарушена под воздействием собственного веса, порывов ветра или образованием наледи.

В кабеле FTP OUTDOOR 4X2X0,50 CU STEEL ROPE эта проблема решена использованием стального троса с диаметром 1,5 мм.

Преимущества

• защита от помех;
• повышенная стабильность;
• возможность укладки линии вблизи электроприборов;
• присутствуют варианты для уличного и внутреннего монтажа;

Недостатки

• требовательность к заземлению;
• снижение гибкости;
• увеличение веса и объема;
• уязвимость к низкочастотному шуму;

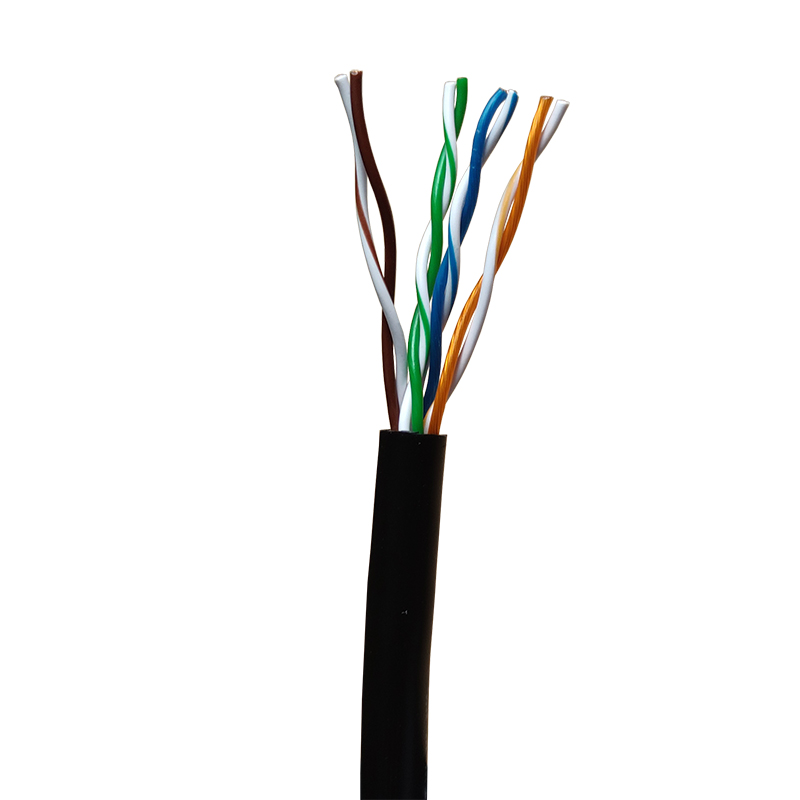

Особенности UTP кабеля

В аббревиатуре UTP символ «U» – это сокращение от «Unshielded», что дословно означает «незащищенный» или «неэкранированный». Может показаться, что отсутствие дополнительной защиты от помех является недостатком, но на деле это дает другие преимущества. Такой кабель проще укладывать непрофессионалу, ведь вопрос с заземлением линии отпадает.

Затухание сигнала в UTP кабеле выражено слабее, что позволяет увеличить дальность передачи по линии.

Отсутствие защиты от помех – не проблема, когда вблизи с проложенной линией нет мощных электромагнитных полей. Без фольгированного экрана повышается устойчивость проводника к низким шумам, что позволяет прокладывать линии связи на производственных объектах. Упрощение монтажа обеспечивается повышенной гибкостью по сравнению с витой парой FTP. Это преимущество сокращает объем работ, позволяя обойти препятствие вместо прокладывания линии насквозь.

К открытой проводке внутри помещения предъявляются особые требования пожаробезопасности: внешняя оболочка не должна выделять вредных веществ и поддерживать горение. Это условие реализовано в кабеле SkyNet UTP INDOOR 4X2X0,50 CU LSZH, где «LS» означает малодымность, а «ZH» – отсутствие галогенов.

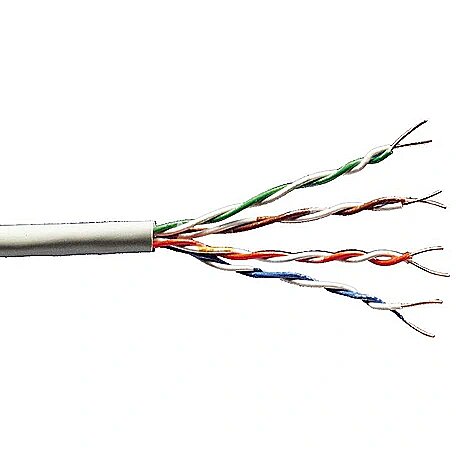

UTP INDOOR 4X2X0,50 CU LSZH

Витая пара SkyNet серии Standart, негорючий LSZH, медный, 4 пары, для внутренней прокладки

Преимущества

• гибкость;
• дальность передачи;
• упрощенный монтаж;
• отсутствие необходимости в заземлении;
• меньший вес и объем;
• возможность использования в производственной сфере;

Недостатки

• слабая защита от помех;

Витая пара FTP или UTP: отличия и советы по выбору

Нет однозначного ответа на вопрос о том, какой из этих вариантов лучше. При аналогичных условиях стандарты разных стран подразумевают монтаж UTP и/или FTP кабеля. Чтобы сделать рациональный выбор, нужно опираться на условия эксплуатации.

Для кабеля FTP и UTP отличия заключаются в:

• защите от помех;
• необходимости заземления;
• дальности передачи;
• гибкости;
• устойчивости к низкочастотным шумам

Необходимо четко расставить приоритеты между указанными пунктами, выбрав наиболее подходящее предложение. Рекомендуется учитывать репутацию производителя и используемые материалы. Надежным поставщиком кабелей витая пара является бренд SkyNet, проводящий многоэтапный контроль качества всей продукции перед выпуском. ТД Амиком – официальный дистрибьютор производителя, товары которого можно изучить в каталоге на сайте.

Витая пара UTP. Категории и виды

Если товару присвоена категория, при покупке часто слышится расхожее: «Нам второй не надо. Только первую!» Такой подход работает во многих случаях, кроме выбора UTP-кабеля: изделия первой категории попросту непригодны для создания современных информационных систем. Такой кабель подходит для телефонных и модемных (вспомнили этот незабываемый звук?) линий. Итак, разбираемся в категориях и видах кабеля.

Что такое витая пара

Витая пара — это разновидность кабеля, в основе которого лежат, как ясно из названия, попарно свитые проводники. С помощью технологии повышается качество связи внутри пар и снижается влияние внешних электромагнитных воздействий. Благодаря надежности и относительно низкой цене, кабели такого типа активно используются при создании проводных локальных сетей.

Три загадочные буквы: UTP

UTP — общепринятая аббревиатура, пришедшая из английского языка и обозначающая неэкранированную витую пару. В качестве основы используются проводники из чистой меди, а также из омедненных стали или алюминия. Металлический провод снабжается изоляционным покрытием из цветного поливинилхлорида, полипропилена или полиэтилена. На наружную оболочку дополнительно наносится маркировка, содержащая информацию о характеристиках и производителе. Главная особенность UTP-кабелей — отсутствие дополнительной изоляции между отдельными парами.

Категории UTP-кабеля

Кабельная продукция разных категорий отличается конструкцией, числом пар и скоростью передачи данных, определяющей сферу применения — от создания телефонных сетей до высокоскоростного интернета.

• Cat1 — это проводник, содержащий только одну витую пару и применяющийся для прокладки телефонных линий.
• Cat2 включает кабели на основе двух пар, способные передавать информацию со скоростью не более 4 Мбит/сек. Изделия категории, в целом устаревшие, иногда используются для телефонной связи.
• Cat3 — четырехпарные кабели, поддерживающие скорость до 10 Мбит/сек.
• Cat4 — проводники на основе 4 пар, применявшиеся в token ring сетях. Передают информацию со скоростью до 16 Мбит/сек. В настоящее время не используются.
• Cat5. Кабель изготавливается на основе четырех витых пар, обеспечивающих скорость передачи до 100 Мбит/сек. с помощью двух пар и до 1000 Мбит/сек. — с помощью четырех.
• Cat5e — представляет собой доработанный кабель категории 5. Обеспечивает аналогичную скорость при меньших габаритах. Наиболее популярен, благодаря балансу цены и рабочих характеристик.
• Cat6 включает кабели, состоящие из четырех пар, передающие данные со скоростью до 10 Гбит/сек на расстояние до 55 метров.
• Cat6a передает информацию с той же максимальной скоростью, что и cat6, но на большие расстояния — до 100 метров.

Виды кабеля UTP

Помимо перечисленных категорий, кабель UTP делится по форме на плоский и круглый. Кроме того, проводники различаются по наличию и типу внешнего экрана:

• UTP (U/UTP) — не имеет ни внутренних, ни наружных экранирующих оболочек;
• F/UTP оборудуется общим экраном из фольги;
• S/UTP оснащается специальной оплеткой;
• SF/UTP — оплетка и фольга используются одновременно.

что это, как, зачем? / Хабр

Update: Официальная документация на протокол: www.bittorrent.org/beps/bep_0029.html

Пара слов про TCP и UDP. Первый расшифровывается как Transmission Control Protocol, или протокол управления потоком. Он удобен тем, что даёт использующей его программе гарантию, что данные дойдут до адресата целыми, полностью и в том порядке, в котором были отправлены. Его использование требует предварительной установки соединения и его закрытия в конце. Этакое создание «трубы» через которую будет идти обмен данными. UDP же не предоставляет никаких гарантий что данные дойдут, или что дойдут в правильном порядке. Он только позволяет переслать небольшой блок данных (датаграмму) от одного адреса другому. Вся работа по проверке доставки, и при необходимости — повторной посылке, ложится на саму программу.

Поскольку торрент-клиент и так этим занимается — это не большая проблема. Дело в том, что посылаемые через TCP-«трубу» данные в процессе разбиваются на куски («пакеты»), каждый из которых отправляется независимо. При этом один пакет может идти одним маршрутом, другой — другим, последний кусок может прийти первым, первый — вообще по дороге потеряться. Поэтому каждый участник «трубы» (от операционной системы до маршрутизаторов) вынужден хранить у себя буфер, в который собирает отдельные пакеты, проверяя целостность и порядок, и требуя перепосылку если часть пакетов не дошла.

При этом, если посылающий сидит на широком канале, а принимающий — на модеме, то первый сразу отправляет большой блок данных, который может быстро дойти до провайдера второго, и потихоньку просачиваться в модем. В это время первый, не получив подтверждения о получении, перешлёт часть кусков заново. Ещё раз, и ещё, в результате магистраль провайдера оказывается забита этой ненужной перепосылкой. Одна из основных целей uTP — устранить эту лишнюю нагрузку на провайдеров от P2P-трафика.

Латентно uTP появился в µTorrent версии 1.8, но умел принимать только входящие uTP-соединения, инициировать их сам — не умел. Впервые это научилась альфа-версия 1.9, потом стало возможным включить это и в новых версиях 1.8 ключиком bt.transp_disposition. Его значение от версии к версии менялось, но сейчас устаканилось на следующих битовых флагах:

1 — разрешить инициировать исходящие TCP-соединения,
2 — разрешить инициировать исходящие uTP-соединения,
4 — разрешить принимать входящие TCP-соединения,
8 — разрешить принимать входящие uTP-соединения

Таким образом, 13 (1+4+8), значение по умолчанию в последних версиях 1.8, означает возможность принимать все виды соединений, но самостоятельно устанавливать только TCP. 15 (значение по умолчанию в 2. 0) разрешает все виды как исходящих так и входящих соединений. Чтобы запретить uTP вообще (если он вызывает какие-либо проблемы) надо поставить 5 (1+4). Стоит ли ставить 15 в 1.8 — вопрос спорный, на официальном форуме пишут что поддержка uTP в версии 2.0 намного лучше, поэтому скорость в 1.8 может быть хуже, чем по TCP.

В версии 2.0 также появилась поддержка UDP-трекеров. Для трекера вообще TCP очень излишний и требует много лишних ресурсов пакетами установки/закрытия соединения, поэтому для открытых трекеров UDP — благо. Например, последнее время трекер anirena очень глючит по TCP и далеко не с первого раза отвечает, DHT там часто запрещён, а UDP-трекер работает прекрасно. Но для закрытых трекеров он не подходит, т.к. не позволяет послать пасскей, чтобы идентифицировать таким образом качающего.

Ещё в 2.0 появится метод обхода некоторых NAT (STUN), что поможет соединяться большему числу NAT-страдальцев, хотя будет работать не во всех случаях.

Лично меня из всех новшеств 2. 0 больше всего порадовал TCP Rate Control. Он позволяет подстраивать скорость и TCP-соединений так, чтобы они не мешали другим приложениям и минимизировать лишнюю перепосылку пакетов, о которой написано выше. Раньше это достигалось установкой cFos-драйвера, в котором можно было поставить низкий приоритет торренту, высокий — браузеру, а с версией 2.0 этого больше не требуется. Управляется это опцией bt.tcp_rate_control, если вам важнее чтобы торрент не мешает другим интернет-приложениям — его стоит включить, если важна максимальная скорость торрента — есть смысл отключить, на официальном форуме пишут что это иногда скорость увеличивает.

Замечу, что в uTP это делается всегда, даже в версии 1.8, а скорость TCP-трафика подстраивается под загрузку канала только в 2.0. В uTP постоянно меряется время отклика от пиров, с которыми происходит обмен данными. как только этот «пинг» начинает увеличиваться, задолго до начала потерь пакетов, µTorrent сбавляет скорость.

За счёт этого, пока канал свободен — он используется на полную. как только например другое приложение (броузер) начинает грузить канал — в µTorrent’е начинает возрастать время отклика, и он автоматически освобождает канал для броузера. Как только пинг вернулся обратно (канал снова освободился) — µTorrent увеличивает загрузку канала. При этом лишних перепосылок пакетов гораздо меньше, чем если бы это происходило на TCP-уровне

Впрочем, тут есть интересный момент, что с ней или по uTP исходящий канал может забиваться на 95%, а без неё только с TCP — на 100%, но эта разница в 5% может оказаться той самой излишней перепосылкой одних и тех же пакетов, что канал забивает, а реальной пользы не приносит, так что imho не всегда когда канал чуть недозабивается это значит что новая версия хуже.

Ещё в обсуждениях часто мелькает ключ net.calc_overhead. Если он включен, то при настройке скорости учитывается и служебный трафик — запросы блоков, подтверждения, уведомления какие блоки у кого есть и т.п. Если отключен — считаются только сами блоки данных. Поэтому раньше советовали ограничивать исходящий канал в торренте до 80-90% от реального, иначе он весь забивался отправляемыми блоками, и уведомления о получении блоков и запросы новых не успевали проходить, поэтому серьёзно страдала скорость скачивания. Опять же, на широких каналах некоторые пишут что при выключении этой опции скорость чуть выше, но может это глюк бета-версии и в релизе всё будет нормально.

Тут ещё есть такой момент, в котором я не уверен на 100%, но кажется что служебного трафика в uTP больше. Ибо в каждой маленькой датаграмме надо передавать что это за блок, от какого торрента, а по TCP можно посылать большие блоки, не подписывая каждый кусочек. Впрочем, тут будет служебный трафик самого TCP, так что не факт что он сильно «экономичнее».

Ещё нельзя не упомянуть такое явление, как «шейпинг» или «резание» P2P-трафика некоторыми провайдерами. Для России это (пока?) не актуально, а на открытых трекерах, где много пиров со всего мира, скорость по uTP значительно выше.

С другой стороны, не всё сетевое железо — модемы, марштуризаторы — и не весь софт рассчитывался на такое количество UDP-трафика, поэтому у некоторых пользователей с ним возникают глюки. Например со скоростью — когда периодически она вдруг падает до нуля, потом снова восстанавливается, или плавает от нуля до максимума. Видимо где-то в сетевом окружении переполняется некий связанный с UDP буфер, чёрт знает. Опять же, на официальном форуме можно поискать про совместимость с разным софтом и железом в случае проблем.

Другие «продвинутые» опции, на которые можно обратить внимание:
bt.connect_speed — сколько максимум новых соединений можно устанавливать в секунду (стоит увеличить, у меня стоит 80),
net.max_halfopen — про это много писалось, и менять стоит вместе с патчем tcpip.sys, хотя с протоколом uTP это уже не важно.
net.utp_target_delay — это некий целевой «пинг» при подстройке соединений, в некоторых случаях при его увеличении где-то до 400-500 скорость становится лучше.
peer.disconnect_inactive_interval — через сколько секунд закрывается соединение с пиром, с которым нет обмена данными, актуально больше для открытых трекеров где больше народу и «плохих» пиров, либо на случай сетевых глюков — чтобы быстрее определять разрыв соединения и переустанавливать его. в некоторых случаях имеет смысл понизить до 90-120.

Версия 2.0 хотя и бета — вполне стабильная, скачать можно тут: forum.utorrent.com/viewtopic.php?id=60602

По личным ощущениям, в старых альфах 1.9 при скачивании с открытых трекеров если до этого входящий канал загружался где-то на 1/3, с uTP стал грузиться где-то на 2/3. При скачивании с закрытых трекеров раньше канал загружался так, что броузер начинал подтормаживать, а в 2.0 всё летает.

UTP — это… Что такое UTP?

В чем отличие между UTP, FTP и SFTP? Изучаем экранирование витой пары

26 ноября 2020 09:23

Если витая пара проложена рядом с электроприборами, мощными двигателями и прочими источниками электромагнитного излучения, то идущие от них волны будут перебивать сигнал. Чтобы не дать помехам все испортить, кабель оснащают защитным экраном.

В этой статье мы говорим о том, что означают маркировки UTP, FTP и SFTP. А еще рассказываем о разнице между видами экранирования витой пары и даем советы по выбору. Читайте, чтобы купить подходящий кабель.

Самые распространенные модели — UTP, FTP и SFTP. О них и идет речь в этой статье.

Тип кабеля	Особенности
UTP (U/UTP)	Это неэкранированная витая пара. Такие модели используют, если кабель будет проложен в месте, где отсутствуют источники электромагнитного излучения.
FTP (F/UTP)	У этого провода есть защитный экран. Он сделан из фольги. Экранирование этого типа общее для всех пар.
SFTP (SF/UTP)	Такая витая пара оснащена двойным внешним экраном. Один из них сделан из фольги, а вот другой представлен металлической оплеткой. Такой провод лучше защищен от помех.

Это были основные варианты экранирования. Но встречаются и другие типы:

• STP (U/FTP) — каждая пара оснащена отдельным защитным экраном.
• SSTP (S/FTP) — отдельный защитный экран есть у каждой пары проводников + есть внешнее экранирование в виде сетки.
• S/UTP — экран у такого кабеля внешний, сделан в виде металлической оплетки.
• F/FTP — у таких проводов экранированы все пары по отдельности и есть общий для всех фольгированный экран.
• SF/FTP — эта витая пара защищена по максимуму. У нее есть двойной внешний экран из фольги и металлической оплетки. В дополнение к этому каждая пара имеет собственное экранирование.

Когда вы используете экранированную витую пару, нужно учитывать несколько моментов. О них сейчас и поговорим.

• Без заземления никак. Дело в том, что экран нивелирует помехи, принимая их как изнутри, так и снаружи. Но уводить их куда-то же нужно? Так что «земля» необходима. Причем речь не о защитном заземлении, а о технологическом — с сопротивлением до 1 Ом.
• Тип экранирования кабеля, коннекторов и прочих компонентов пассивного оборудования, например, патч-панелей, должен быть одинаковый. Это значит, что если у вас проложена витая пара FTP, то и розетки, и разъемы должны быть с экранированием FTP.
• Провода с защитным экраном толще неэкранированных. Кроме того, они не такие гибкие. Это важно принимать во внимание при монтаже.

Точного ответа на этот вопрос нет, ведь все зависит от условий использования витой пары и особенностей сети.

Допустим, вы берете провод для дома или квартиры. «Склад» помехообразующих устройств — это обычно кухня, ведь там много бытовой техники. В остальных же комнатах таких устройств поменьше. Поэтому для дома стоит купить экранированный кабель, проложив его от входа к маршрутизатору и на кухне. А вот в остальных комнатах защита обычно не требуется, поэтому в них можно прокладывать кабель типа витая пара UTP.

Теперь о применении кабеля в промышленном масштабе. Здесь уже модели без экрана не подойдут, поскольку условия прокладки предполагают большое количество высокочастотных помех. От них защитит экранированный кабель.

Важно! От вибраций, температурных перепадов и прочих сильных внешних воздействий может порваться фольгированный экран. По этой причине в таких условиях лучше всего подойдет витая пара SFTP — с двойным экранированием.

Экранированная витая пара пригодится и при 10-гигабитных скоростях передачи данных. Несмотря на то, что внутрикабельные наводки способно нивелировать само активное оборудование, кабели часто собирают в жгуты. Тут-то нам и пригодится экран: он защитит от помех, которые идут от самих проводов.

Зная условия монтажа кабеля, особенности и требования своей сети, вы сможете подобрать оптимальную витую пару по типу экранирования. Если нужно помочь выбрать кабель, обращайтесь: мы найдем идеальный вариант для вашей сети среди большого ассортимента моделей.

Что такое кабель UTP

Кабель UTP — это более короткий способ обозначить неэкранированную витую пару. Это один из наименее дорогих проводов, который подходит для основных нужд телефонных систем, поэтому он является одним из наиболее часто используемых в жилых домах.

Скрученные кабельные пары работают, чтобы нейтрализовать EMI (электромагнитные помехи) от внешних источников. Это могут быть помехи от электромагнитного излучения, грунтовых вод, давления, корневой системы и т. Д. Это также снижает перекрестные помехи.Интересно, что провод UTP был открыт Александром Грэмом Беллом. Неудивительно, что кабель UTP — самый распространенный тип медных телефонных проводов.

Два провода в каждой паре несут противоположные сигналы. Каждый сигнал определяется как противоположный конец, когда сигнал достигает приемника. Скручивая пары вместе, можно противодействовать эффектам перекрестных помех.

Многопарные кабели необходимы для удовлетворения всех видов коммуникационных потребностей.Назначение кабеля действительно определяет, сколько пар потребуется. Аналоговые системы, цифровые системы и системы Ethernet требуют разного количества пар. Иногда, поскольку он дешевле, чем коаксиальный кабель, UTP и STP (экранированная витая пара) иногда используются в базовых установках LAN.

Однако в большинстве случаев кабели UTP используются в компьютерных сетях и в современных решениях Ethernet. Он также используется в сетях передачи данных, поскольку в сетях короткой или средней длины можно сэкономить деньги по оптоволоконному или коаксиальному кабелю.

Кабель UTP также находит применение в видеоприложении . В основном это камеры видеонаблюдения, а не кинематографические. Пропускная способность UTP была улучшена, поэтому теперь она соответствует основной полосе частот, необходимой для подключения.

Каждый провод в модели кабеля UTP состоит из четырех частей. Проводник и изолятор являются частями самого провода. Третья часть — это скрученный блок. Этот витой блок будет иметь два провода, каждый из которых будет иметь проводник и изолятор. Оболочка закрывает комплекты скрученных проводов, предохраняя весь блок от порезов, царапин, ожогов и т. Д.

Первоначально корпорация AT&T разработала систему из 25 пар, которая теперь является стандартом для домашних телефонных систем.Подмножество цветов (сине-белый, бело-синий, оранжево-белый и бело-оранжевый) по-прежнему используются в большинстве кабелей UTP.

Изолятор предотвращает пересечение кабелей и ограничивает перекрестные помехи. Большинство изоляторов изготавливаются из таких материалов, как FEP или полиэтилен. Они покрыты полиэтиленовой оболочкой. Различные скорости скручивания позволяют использовать более или менее Мбит / с. Провода, которые соединены вместе, специально подобраны для минимизации перекрестных помех от каждого пучка.

Благодаря экономической эффективности и универсальности, провод UTP будет использоваться еще долгое время.Постоянно проводятся дополнительные исследования, чтобы найти способы использовать существующие ресурсы и создать новые, чтобы найти все более качественные каналы связи. В конце концов, все сводится к выбору между рентабельностью и качеством, есть много нюансов, которые следует учитывать при поиске нужной точки посередине.

layer1 — В чем разница между кабелем Ethernet и кабелем UTP?

Некоторые отличия и история: Ethernet и другие сетевые системы могут использовать различные физические среды, включая оптоволоконные и металлические провода.Поскольку провода почти всегда сделаны из меди, люди обычно говорят о волокне или меди. В оригинальном Ethernet 3 Мбит / с, разработанном Xerox в 1970-х годах, использовался коаксиальный кабель RG-8 / U с сопротивлением 50 Ом. Позже была представлена ​​версия с более тонким 50-омным коаксиальным кабелем RG-58. Со временем появилось несколько различных стандартов, в которых использовалась витая пара.

«Витая пара» означает, что независимо от того, сколько проводников в кабеле, они расположены парами (например, оранжевый и белый с оранжевой полосой, зеленый и белый с зеленой полосой и т. Д.)). Скрутка важна для правильной передачи электрических сигналов по проводам по нескольким причинам. 1) Каждый сигнал передается по отдельной витой паре, а не по нескольким сигнальным проводам плюс одно общее заземление. Это дает меньше искажений сигнала, особенно на высоких частотах. 2) Скрутка уменьшает перекрестные помехи и другие формы помех между сигналами в одном и том же кабеле и между кабелями. Провода действуют как антенны, поэтому они посылают и принимают электромагнитные волны; если два провода расположены рядом друг с другом, сигнал на одном будет улавливаться другим.Поворот уменьшает это.

Кабели витой пары могут быть STP (экранированная витая пара) и UTP (неэкранированная витая пара). Как следует из названия, STP добавляет проводящий слой (обычно металлическую фольгу), окружающий каждую пару или весь кабель. Это экранирование помогает уменьшить помехи от электрических источников вне кабеля. Если отдельные парики экранированы, это также снижает перекрестные помехи.

Посмотрите на кабель, соединяющий ваш телефон со стеной. Предполагая, что это обычная аналоговая система, которую вы можете найти дома (не цифровая АТС или VoIP), все провода параллельны, а не скручены витыми парами.Для передачи одиночного голосового сигнала это нормально. Но если у вас есть много сигналов в одном кабеле (как в толстых кабелях, которые обслуживают весь офис), вы бы слышали разговоры других людей, если бы в этих кабелях не использовались витые пары. Таким образом, в этих толстых кабелях всегда используются витые пары.

Посмотрите еще раз на этот телефонный шнур. Если вы поднесете два штекерных разъема друг к другу и будете смотреть в одну сторону, вы увидите, что цвета проводов расположены в другом порядке. Фактически, согласно спецификации для телефонных шнуров, они всегда должны быть «перекрестными» кабелями.То есть, провод любого цвета, проходящий полностью слева на одном конце кабеля, должен быть полностью вправо на другом конце и так далее.

Хорошо, а как насчет кабелей TP Ethernet? Во-первых, все стандартные кабели «прямые». То есть провод, подключенный к контакту до упора слева в разъеме на одном конце, также должен быть полностью слева на другом конце.

Но нельзя просто подключить все провода прямо; вы должны правильно соединить их на восьми контактах.Стандарт TP Ethernet гласит, что два контакта, ближайшие к центру разъема, должны быть подключены к одной и той же витой паре проводов. Следующие два должны подключиться к другой паре. Остальные разные; два до упора слева — это пара, а двое до упора справа — пара. И чтобы учесть это, к компьютерам, переключателям и другому оборудованию подключены розетки.

Примечание: они делают перекрестные кабели Ethernet, которые используются для соединения, например, двух коммутаторов Ethernet вместе. Если вы посмотрите на один из них, вы увидите, что цвета проводов на двух концах не совпадают и не являются зеркальным отображением друг друга. Вместо этого они пересекаются, так что сигналы, проходящие по кабелю в каждом из двух направлений, поступают на правильные контакты. Однако многие современные переключатели могут определять, что находится на другом конце, и тип кабеля, и компенсировать это.

Еще одна вещь: одно из различий между, скажем, кабелем Cat 5 и кабелем Cat 6 заключается в том, что кабель Cat 6 скручивается чаще и требует, чтобы скручивание сохранялось ближе к разъему.Это одна из причин, по которой он может обрабатывать более высокую скорость передачи данных.

Что все это в результате? Если вы попытались использовать кабель Ethernet для передачи телефонного сигнала, он может сработать. Но если вы попытаетесь использовать телефонный кабель для передачи сигнала Ethernet, это не сработает.

Так что насчет STP и UTP? Хотя оба могут использоваться для Ethernet, UTP используется гораздо чаще, особенно для новых установок. Отсутствие экранирования делает UTP менее дорогим и более гибким, чем STP, а превосходное подавление помех STP обычно не требуется для приемлемой производительности.Если вы пойдете в компьютерный магазин, вы с гораздо большей вероятностью увидите UTP, чем STP, как в объемном кабеле (например, предназначенном для установки внутри стены), так и в соединительных кабелях, которые продаются с уже подключенными разъемами.

Неэкранированная витая пара (UTP) — Сетевая энциклопедия

Определение неэкранированной витой пары (UTP) в сетевой энциклопедии.

Что такое неэкранированная витая пара (UTP)?

Неэкранированная витая пара, или кабель UTP, представляет собой кабель на основе витой пары без внутреннего экранирования.Наружная изоляционная оболочка защищает кабель от физических нагрузок или повреждений, но не защищает кабель от электромагнитных помех (EMI). Неэкранированная витая пара (UTP) является наиболее распространенной формой сетевых кабелей для рабочих групп и локальных вычислительных сетей (LAN) из-за их низкой стоимости, гибкости и хорошей производительности. Кабель UTP

Кабель UTP имеет импеданс примерно 100 Ом и поставляется в различных классах или категориях в зависимости от возможностей передачи данных, как показано в следующей таблице.Кабельная разводка категории 5 является наиболее популярной формой кабельной разводки UTP в рабочих группах Ethernet 10/100 Мбит / с или локальных сетях подразделений. Не существует согласованных стандартов выше категории 5, но многие производители предлагают кабели UTP, сертифицированные для скоростей передачи до 350 МГц или выше (см. Таблицу ниже, чтобы узнать последний стандарт в кабелях UTP / STP).

Чтобы обеспечить эффективную работу кабеля UTP категории 5, вы также должны использовать сертифицированные настенные панели, разъемы, соединительные кабели и патч-корда категории 5. панели. Соединения коммутационной панели или настенной панели следует раскручивать не более чем на 0,5 дюйма; также старайтесь держать кабели подальше от люминесцентных ламп, двигателей и других источников электромагнитных помех. Не сгибайте кабель резко — радиус изгиба не должен быть меньше 10 диаметров кабеля.Наконец, избегайте слишком тугого натяжения кабельных обмоток и любого другого повреждения кабелей.

Интернет-ссылки

Что такое кабель UTP?

В нашей повседневной жизни значение Интернета постоянно растет; все больше и больше людей начинают не только выполнять свои задачи, но также общаться и воссоздавать себя во всемирной паутине. Просто посмотрите вокруг дома, просто чтобы увидеть, сколько устройств используется с помощью Интернета — возможно, больше, чем просто ваш компьютер. Многие люди используют Интернет для множества других устройств, таких как принтер, медиа-бокс, телевизор и, возможно, даже NAS.

Для всех этих устройств интернет нужен. Чтобы иметь стабильную (домашнюю) сеть, рекомендуется подключать ваши устройства с помощью кабеля UTP. Это сетевой кабель, предназначенный для передачи данных и телефонии. Таким образом, вся его задача — подключение устройств друг к другу и / или к Интернету.

Что означает UTP?

UTP — неэкранированная витая пара. В оболочке кабеля UTP вы найдете восемь отдельных проводов. Все провода скручены по четыре пары.На конце этих кабелей можно разместить разъем. Эти разъемы также известны как вилки RJ45.

Какова функция проводов UTP?

Провода предназначены для передачи сигнала. Во избежание неполадок их скручивают попарно. Есть восемь разных проводов, скрученных в четыре разные пары.

Какие категории известны?

Существует огромное множество кабелей UTP. Одно из самых важных отличий — это большой выбор категорий. Начиная с Cat5 (категория 5), мы уже можем использовать Cat8. И это еще не все, поскольку в этих категориях есть и другие типы кабелей UTP. Например, у нас есть не только Cat5, но и Cat5e! Разница между этими категориями заключается в разной полосе пропускания, с которой могут работать кабели. Например, кабель UTP Cat8 обеспечивает самую высокую передачу данных. Ниже вы можете найти обзор различных кабелей и соответствующих скоростей:

• UTP Cat5, имеет скорость передачи 100 Мбит / с и полосу пропускания 100 МГц
• UTP Cat5e, имеет скорость передачи 1.000 Мбит / с и пропускная способность 100 МГц
• UTP Cat6, имеет скорость передачи 1.000 Мбит / с и пропускную способность 250 МГц
• UTP Cat6a, имеет скорость передачи 10 000 Мбит / с и пропускную способность 500 МГц
• UTP Cat7 , имеет скорость передачи 10.000 Мбит / с и пропускную способность 1.000 МГц
• UTP Cat7a, имеет скорость передачи 10.000 Мбит / с и пропускную способность 1200 МГц
• UTP Cat8 имеет скорость передачи 10. 000 Мбит / с и полоса пропускания 2.000Mhz

Как видите, чем выше категория, тем выше скорость кабеля.Однако высокая категория не всегда лучше. Например, вы должны иметь в виду, что не все ваше сетевое оборудование может обрабатывать такой объем данных. Если маршрутизатор может обрабатывать только 100 Мбит / с и он подключен к кабелю UTP Cat7, максимальная скорость все равно будет 100 Мбит / с.

Экранирование кабелей UTP

Технически кабели UTP не имеют защиты проводов. Буква U означает «неэкранированный», в целом. Однако, поскольку термин «кабель UTP» является просто синонимом «сетевого кабеля», технически это одно и то же.Чтобы избежать ненужной путаницы, все сетевые кабели, снабженные защитой, или так называемыми «экранами», имеют разные сокращения. Чтобы прояснить это, ниже приводится обзор:

Толщина внутренних кабелей кабеля UTP указывается в AWG. AWG означает «американский калибр проволоки». С кабелями UTP вы часто видите, что это значение составляет 23AWG или 24AWG. Правило, которое применяется к AWG, следующее: чем меньше число, тем толще кабель. Это можно объяснить особенностями изготовления кабеля. Это соответствует тому, как часто кабель протягивается через форму. Чем чаще это происходит, тем тоньше будет кабель.

Узнайте больше о нескольких категориях кабелей UTP и о том, какой из них мы рекомендуем, в зависимости от ситуации:

Сравнение каждого из них и когда их использовать — FireFold

Преимущества STP

1. Металлический экран защищает провода от радио и электромагнитных помех. Это повышает надежность и увеличивает скорость передачи данных в зданиях, где установлено микроволновое оборудование, системы отопления, вентиляции и кондиционирования воздуха или радиопередатчики.Он блокирует помехи от двигателей в различных устройствах, таких как электроинструменты и пылесосы. Необходимость прокладки кабелей STP зависит от размера, количества и близости этих машин. Производители проводов также разрабатывают изделия UTP для защиты от помех. Тем не менее, они не могут сравниться по характеристикам с экранированной проводкой.

2. Когда люди устанавливают и обслуживают их должным образом, кабели STP значительно уменьшают перекрестные помехи. Это означает, что они не позволяют сигналам проходить через внешнее покрытие и непреднамеренно попадать в соседние провода. С другой стороны, проводка UTP обеспечивает только базовую защиту. Важность этой функции зависит от количества проводов в ограниченном пространстве. Вы с большей вероятностью столкнетесь с проблемами перекрестных помех, если в вашем здании много сетевых устройств и / или мало места для новой проводки.

Магазин оптовых кабелей

Преимущества UTP

1. Вам не нужно платить за металлический экран, поэтому покупка кабеля UTP и сопутствующего оборудования обходится дешевле. Кроме того, рабочие могут быстрее и проще прокладывать неэкранированные провода.Вы сэкономите деньги на рабочей силе и вам не нужно будет нанимать подрядчика с опытом STP. В большинстве зданий есть предустановленная проводка UTP. Когда вы смотрите на текущие цены, помните, что современные кабели передачи данных повысят стоимость вашей собственности при перепродаже.

2. Неэкранированные провода не требуют заземления в той же степени, что и экранированные кабели. Это повышает надежность и сокращает время, необходимое для их установки. Если вы отказываетесь от проводки STP, вам не нужно заземлять каждый кабель с обоих концов.Не выбирайте экранированный кабель, если вы не готовы выполнить все необходимые задачи по заземлению. Неправильно заземленный экран собирает сигналы; это фактически усугубляет перекрестные помехи и электромагнитные помехи. В этой ситуации у вас будут лучшие результаты с разводкой UTP.

3. Вам не нужно будет тратить столько времени или денег на обслуживание, если вы выберете неэкранированные кабели. Меньше проблем возникает, когда кто-то неправильно обращается с этими проводами или прокладывает их в слишком тесном пространстве.Металлические щиты остаются довольно хрупкими и несколько жесткими. Когда экранирование любого участка провода повреждается, его устойчивость к помехам значительно снижается. Рабочим необходимо дополнительное обучение для безопасного обращения с продуктами STP, и им потребуется дополнительное время для выполнения ремонта.

4. Неэкранированная проводка сравнительно мало весит. Эти кабели значительно более гибкие и компактные. Такие преимущества делают продукцию UTP менее сложной в установке, транспортировке и обслуживании.Они универсальны и подходят для небольших помещений. Вы можете поместить больше неэкранированных проводов в узкий проход. Однако имейте в виду, что перекрестные помехи могут стать проблемой. Ограниченный размер и вес кабелей UTP снижают их стоимость, поскольку они дешевле при транспортировке. Поставщики экономят деньги на транспортировке, а также на упаковочных материалах.

Приложения

| Неэкранированная витая пара

UTP

Широко распространенная Проводка UTP состоит из двух изолированных медных проводов, скрученных друг вокруг друга.Аббревиатура UTP означает «неэкранированная витая пара». Скручивание пар проводов помогает контролировать ухудшение сигнала из-за помех. Хотя отдельные медные провода изолированы защитным покрытием, сами пары не имеют экрана. Скрученные пары проводов сгруппированы в кабель. Один сетевой кабель UTP обычно состоит из четырех витых пар. Кабели UTP бывают разных категорий, причем Cat5e является распространенным вариантом Ethernet. Категории кабелей также определяют количество витков проволоки на фут. Кабель Cat 5e UTP популярен благодаря множеству преимуществ. Это доступный вариант для использования с локальной сетью (LAN) и телефонными соединениями, он имеет небольшой диаметр и прост в установке.

Установка неэкранированной витой пары

В корпоративных сетях кабели неэкранированной витой пары заканчиваются стандартными разъемами, включая штекеры и гнезда. Максимальная длина кабельной системы UTP составляет 100 метров. Волоконно-оптические кабели могут обеспечить более высокую пропускную способность и лучшую защиту от помех, чем некоторые кабели с витой парой, но эти улучшения могут привести к более высоким затратам на продукцию.Когда необходима дополнительная защита от перекрестных помех и помех, вместо сетевых кабелей UTP можно выбрать продукцию с экранированной витой парой (STP).

Кабельные соединения UTP

Сетевые соединения с требованиями к короткой и средней длине могут использовать кабель UTP . Этот тип кабеля также используется в некоторых видео приложениях. Категории сетевых кабелей UTP поддерживают ряд скоростей передачи данных. Полная система UTP будет использовать компоненты определенной категории, включая совместимый кабель, разъемы, патч-панели и патч-шнуры.

Позвоните нам бесплатно для получения дополнительной информации UTP.

Ссылки по теме

Сетевой кабель

Кабель UTP, FTP и STP

Все мы хорошо знакомы с тем, как выглядят кабели Ethernet, после многих лет работы с компьютерами и другими проводными устройствами в наших домах и офисах. Будь то подключение к интернет-маршрутизатору, точке беспроводного доступа или другому сетевому устройству, например принтеру, мы регулярно используем соединительные кабели Ethernet.

Многие из нас также понимают разницу между кабелем Cat5e и кабелем Cat6; тот, у которого больше номер (это Cat6 для математиков), представляет собой новый стандарт Ethernet, который обеспечивает более высокие скорости передачи данных и лучше защищает от перекрестных и других помех. Эта информация имеет решающее значение, когда вы находитесь в магазине или делаете покупки в Интернете и вам нужно решить, какой тип кабеля Ethernet вам нужен. В идеале вы хотите, чтобы кабель соответствовал типу вашей сети (то есть Cat5e или Cat6), хотя кабель Cat6 обратно совместим с Cat5e.

Однако это не единственное различие, которое вам необходимо понимать при совершении покупок — для обозначения типов кабеля Ethernet используется также набор из трех букв. Профессионалы (или опытные любители) из нас уже знают, что внутри этих кабелей четыре витые пары проводов. А поскольку кабели Ethernet обычно обозначаются как «UTP», «FTP» или «STP», даже новички теперь могут легко догадаться, что «TP» означает «витые пары».

Но остается расшифровать «U», «F» и «S».Посмотрим, насколько легко мы сможем это сделать.

Неэкранированные кабели Ethernet

Небольшая заметка о витых парах: эта техника была изобретена самим мистером Телефоном, Александром Грэмом Беллом, еще в конце 19 века. Телефонные кабели изначально имели только прямые проводники, но по мере того, как распределение электроэнергии стало обычным явлением, помехи от линий электропередач стали обычной проблемой при передаче телефонных сигналов. Белл обнаружил, что он может значительно уменьшить электромагнитные помехи (EMI), создаваемые близлежащими электрическими линиями, просто скручивая телефонные проводники.Тот же самый революционный подход до сих пор используется в кабелях Ethernet в качестве меры защиты от помех; во всех упомянутых типах кабелей используются витые пары проводов.

Однако этого не всегда достаточно. Некоторые среды подвержены большему, чем обычно, уровню электромагнитных помех, поэтому существуют кабели, предназначенные для обеспечения еще большей защиты от помех. Защита называется экранированием, и она возвращает нас к «U», «F» и «S».

с обычной витой парой обычно отлично работают без дополнительного экранирования при использовании в домашних и небольших офисных сетях, где нет большого количества оборудования, вызывающего электромагнитные помехи. Поскольку он неэкранированный («U»), его называют «неэкранированной витой парой» (или сокращенно UTP). Гораздо дешевле производить кабели без дополнительного внутреннего экранирования, поэтому UTP — самый дешевый кабель Ethernet, который вы можете купить.

Без жесткого экранирующего материала внутри UTP является самым тонким и гибким кабелем Ethernet на рынке, что делает его наиболее простым в эксплуатации и установке. Он также имеет дополнительное преимущество в том, что не требует заземления; подробнее об этом чуть позже.Большинство соединительных кабелей Ethernet или кабелей в большом количестве, которые вы увидите в продаже, являются UTP.

Экранированные кабели Ethernet

Теперь рассмотрим FTP и STP, каждый из которых представляет собой экранированный кабель Ethernet. Эти термины могут немного сбивать с толку, потому что они часто используются как взаимозаменяемые, и у каждого из них есть дополнительные компоненты внутри кабеля для защиты сигналов от помех. Однако между ними есть разница.

FTP специально использует экран из фольги («F»), обернутый вокруг внешней стороны корпуса витой пары, и не защищает пары по отдельности.Кабель STP обычно покрывает каждую из витых пар отдельно либо фольгой, либо проволокой с плотной оплеткой, с другим слоем фольги или экранирующей оплетки, покрывающей весь пакет проводов. Это делает кабель STP полностью экранированным («S»). Как вы, наверное, догадались, STP обеспечивает лучшую защиту от электромагнитных помех благодаря нескольким слоям экранирования.

Так как же выбрать между ними? Это баланс, зависящий от того, насколько сильно ваше учреждение сталкивается с помехами и насколько велик ваш бюджет.Среда с большим количеством тяжелого оборудования, мощных электродвигателей и люминесцентного освещения, вероятно, будет генерировать достаточно электромагнитных помех, чтобы потребовать использования кабеля STP Ethernet, даже несмотря на то, что это самый дорогой вариант, часто вдвое дороже, чем кабель UTP или FTP. Значительные, но менее интенсивные помехи могут позволить вам сэкономить деньги, используя FTP-кабель.

Некоторые коммерческие ситуации определенно требуют прокладки кабеля FTP Ethernet. Когда вам нужна максимально быстрая передача данных или когда ваш кабель должен преодолевать большие расстояния, превосходная производительность FTP-кабеля будет иметь огромное значение.Это не только устраняет большинство электромагнитных помех, но также предотвращает посторонние перекрестные помехи, возникающие на высокой скорости между витыми парами. Кабель FTP полезен для защиты сигналов от «перехвата», поскольку дополнительное экранирование предотвращает утечку сигналов.

Работать с кабелями STP и FTP Ethernet сложнее, потому что дополнительное экранирование делает его толще и жестче, а необходимость сохранять неповрежденным экранирование делает кабель более хрупким. Оба типа кабеля также требуют заземления, так как именно там шунтируются помехи, улавливаемые экраном. Экранированные кабели лучше всего устанавливать и обслуживать профессионалы; конечно, это люди, которые, скорее всего, будут их использовать, поскольку UTP достаточно почти для всех домашних и случайных приложений.

Напоследок немного дополнительной информации для полноты картины. Если вы сталкиваетесь с выбором между прямым или перекрестным кабелем, вам почти всегда понадобится прямой кабель. В кроссоверных кабелях некоторые жилы на разъемах перевернуты, но в наши дни они используются только для подключения к очень старым компьютерам или сетевым коммутаторам.

Вы также можете иногда встретить варианты FTP и STP, называемые ScTP (экранированная витая пара, которая представляет собой FTP с оплеткой вместо фольги вокруг проводников), PiMF (пары в металлической фольге, которая является версией STP, которая использует фольгу вокруг каждая пара) или SSTP (двойная экранированная витая пара, STP с фольгой вокруг каждой пары и оплеткой вокруг упаковки). Если вы не инженер или техник, вам, вероятно, не придется копать так глубоко; знания UTP, FTP и STP будет более чем достаточно.
