Что такое реле переключения фаз. Как работает автоматический переключатель фаз. Для чего применяются реле выбора фаз. На что обратить внимание при выборе переключателя фаз. Основные виды и характеристики реле переключения фаз.
Что такое реле переключения фаз и для чего оно нужно
Реле переключения фаз (также называемое переключателем фаз или реле выбора фаз) — это устройство, предназначенное для обеспечения бесперебойного электропитания однофазных потребителей в трехфазных сетях. Основные задачи такого реле:
- Защита оборудования от перепадов напряжения
- Автоматическое переключение на исправную фазу при проблемах с напряжением
- Обеспечение резервного питания при аварии на основной линии
- Выравнивание нагрузки между фазами
Применение реле переключения фаз позволяет повысить надежность электроснабжения и защитить чувствительное оборудование от скачков напряжения и отключений электричества.
Принцип работы автоматического переключателя фаз
Рассмотрим основной принцип работы автоматического реле переключения фаз:
- Устройство постоянно контролирует напряжение на всех трех фазах входящей линии
- При выходе напряжения за установленные пределы на рабочей фазе, реле переключает нагрузку на резервную фазу с нормальным напряжением
- Переключение происходит с небольшой задержкой для исключения ложных срабатываний
- После нормализации напряжения на основной фазе, нагрузка через заданное время возвращается на нее
- Если проблемы возникают на всех фазах, реле отключает нагрузку до восстановления питания
Таким образом обеспечивается непрерывное питание нагрузки от наиболее стабильной фазы в текущий момент времени.
Основные виды реле переключения фаз
По принципу управления различают два основных вида реле переключения фаз:
1. Автоматические переключатели фаз
Автоматические реле самостоятельно анализируют состояние сети и переключают нагрузку без участия человека. Их преимущества:
- Высокая скорость реакции на аварийные ситуации
- Не требуют постоянного контроля со стороны персонала
- Могут иметь дополнительные функции защиты и контроля
2. Ручные переключатели фаз
Ручные реле требуют механического переключения оператором. Их особенности:
- Более простая и надежная конструкция
- Низкая стоимость
- Подходят для редкого использования
- Требуют постоянного контроля параметров сети
Автоматические реле более функциональны и удобны, но и стоят дороже ручных аналогов.
Где применяются реле переключения фаз
Основные области применения переключателей фаз:
- Частные дома и коттеджи для защиты бытовой техники
- Серверные и компьютерные сети
- Системы видеонаблюдения и сигнализации
- Котельное оборудование
- Холодильные установки
- Системы освещения
Везде, где требуется обеспечить бесперебойное электропитание однофазных потребителей, реле переключения фаз будет полезным решением.
Как выбрать реле переключения фаз
При выборе переключателя фаз следует учитывать несколько ключевых параметров:
1. Номинальный ток
Должен соответствовать максимальной нагрузке защищаемой линии. Типовые значения — от 16 до 100А.
2. Напряжение срабатывания
Определяет пороги отключения по верхнему и нижнему пределу напряжения. Важно правильно настроить эти значения.
3. Время переключения
От этого зависит скорость реакции на аварийную ситуацию. Обычно составляет 0.1-0.3 секунды.
4. Наличие приоритетной фазы
Позволяет задать основную рабочую фазу, на которую будет возвращаться нагрузка.
5. Дополнительные функции
Например, цифровая индикация, возможность удаленного управления, журнал событий и т.д.
Также нужно учитывать условия эксплуатации, способ монтажа и конструктивное исполнение реле.
Преимущества и недостатки реле переключения фаз
Рассмотрим основные плюсы и минусы использования переключателей фаз:
Преимущества:
- Обеспечение бесперебойного электропитания
- Защита оборудования от перепадов напряжения
- Продление срока службы электроприборов
- Автоматизация процесса переключения
- Возможность выравнивания нагрузки по фазам
Недостатки:
- Относительно высокая стоимость устройств
- Необходимость правильной настройки параметров
- Возможны ложные срабатывания при кратковременных скачках
- Потребность в периодическом обслуживании
В большинстве случаев преимущества от установки реле переключения фаз перевешивают возможные недостатки.
Настройка и эксплуатация реле переключения фаз
- Верхний и нижний пороги срабатывания по напряжению
- Время задержки переключения
- Время возврата на приоритетную фазу
- Режим работы (с приоритетом или без)
При эксплуатации необходимо периодически проверять:
- Качество контактных соединений
- Корректность настроек
- Состояние индикации
- Работоспособность в ручном режиме
Важно также своевременно очищать устройство от пыли и загрязнений. При обнаружении неисправностей следует обращаться к квалифицированным специалистам.
Заключение
Реле переключения фаз — эффективное решение для обеспечения надежного электроснабжения. Правильно подобранное и настроенное устройство позволит защитить оборудование от перепадов напряжения и обеспечить его бесперебойную работу. При выборе реле важно учитывать особенности конкретного объекта и требования к электроснабжению.
переключатели фаз и реле выбора фаз
ШУН-1-2 (однофазный АВР на базе PF-441)Для защиты и обеспечения электроснабжения потребителей, подключенных к однофазной сети 230 В 50 Гц и генератора.
Функционально представляет собой устройство для работы с двумя однофазными вводами, в котором к одному из вводов подключен генератор с возможностью автоматического пуска, к другому – питающая сеть. Применяется на объектах, не допускающих длительного перерыва в электроснабжении, при нестабильных электрических сетях, для электроснабжения домов, котельных, теплиц, ферм, вентиляции, освещения и т.д. внешней АКБ 1,2 A*h 12V.
Отличительные особенности (от аналогичной продукции собственного производства):
- Работа от генератора.
- Возможно изготовление на заказ изделий с разными: ток нагрузки, степень защиты корпуса, климатическое исполнение, вариантами монтажа корпуса (встраиваемый/накладной).
Номинальное напряжение питания: | |
— от контролируемой сети (Ввод 1) | 230 В AC |
— от генератора (Ввод 2) | 230 В AC |
— от внешней АКБ | 12 В DC |
Диапазон питающих напряжений, В: | |
— от контролируемой сети (Ввод 1) | 50-450 В AC |
— от генератора (Ввод 2) | 50-450 В AC |
— от внешней АКБ | 10-14 В DC |
Максимальный ток нагрузки | 32 А AC-1 / 250 В |
Порог напряжения: | |
— верхний | 270 В |
— нижний (регулируемый) | 150-210 В |
Гистерезис | 5 В |
Время отключения: | |
— по верхнему порогу | 0,3 с |
— по нижнему порогу (регулируемое) | 1-15 с |
Время срабатывания при напряжении >300В | 0,1 с |
Время переключения | 0,3 с |
Время восстановления | 10 с |
Время запуска генератора (регулируемое) | 5-120 с |
Коммутационная износостойкость | 1000000 циклов |
Электрическая износостойкость | 100000 циклов |
Степень защиты | IР54 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Диапазон рабочих температур | -25 — +50°С |
Монтаж | на плоскость |
Схема подключения
Диаграмма
PF-431
С приоритетной фазой L1 порог переключения нижний 180 В порог переключения верхний 253 В 16 А Задержка отключения по нижнему порогу/
Назначение
Переключатель фаз автоматический PF-431 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее.
Обеспечение бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
Принцип работы
Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой находятся в норме, как только напряжение на ней выйдет за допустимые пределы к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).
Напряжение питания | 3×230+N В; 50 Гц |
Макс. допустимое фазное напряжение | 400 В |
Максимальный коммутируемый ток (AC1) | 16 А |
Максимальный ток катушки контактора (AC15) | 3 А |
Индикатор подключенной фазы | зеленый светодиод |
Порог переключения | |
нижний | 180 В |
верхний | 253 В |
Время реакции: | |
по нижнему порогу, регулируемый | 1-15 с |
по верхнему порогу | 0,3 с |
Время переключения | 0,3 с |
Время реакции (ускоренное) | |
при U<100B | <0,3 с |
при U>300B | <0,1 с |
Время восстановления | 10 с |
Гистерезис | 5В |
Диапазон рабочих температур | от -25 до +50 °С; от -40 до +55 °С – под заказ |
Коммутационная износостойкость | >100000 циклов |
Потребляемая мощность | 1,5 Вт |
Подключение | винтовые зажимы 2,5 мм2 |
Габариты (ШхВхГ) | 52х90х65 мм |
Монтаж | на DIN-рейке 35 мм |
PF-441
Для работы с однофазными генераторами.
Порог переключения: нижний 150-210 В, верхний 270 В. 16 А.
Назначение
Переключатель фаз автоматический PF-441 предназначен для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы.
Принцип работы
Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.
Отличительные особенности:
- работа с генераторными установками;
- регулируемое время переключения;
- регулируемый верхний порог переключения.
Функциональные возможности:
— контроль верхнего и нижнего допустимых пределов напряжения;
— защита нагрузки от пониженного и повышенного напряжения;
— контроль включения нагрузки, защита от «встречного» напряжения;
— формирование сигнала запуска генератора;
— контроль запуска генератора;
— аварийное отключение нагрузки внешним сигналом;
— работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии.
Руководство по эксплуатации: pf441
PF-451
Без приоритетной фазы, с выходами для контакторов, порог переключения: нижний 150-210 В, верхний 240-270 В. 16 А.
Назначение
Переключатель фаз автоматический PF-451 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее. Обеспечение бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
Принцип работы
Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой находятся в норме, как только напряжение на ней выйдет за допустимые пределы к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).
Особенности
Возможность выбора режима работы (с приоритетной фазой, либо без приоритета), с приоритетной фазой L1, например, если напряжение в ней находится в допустимых пределах, то питание будет производиться от нее; без приоритетной фазы — если напряжение находится в допустимых пределах на какой либо из фаз, то выбор рабочей фазы будет производиться автоматически. Наличие регулировки задержки отключения по нижнему порогу ограничения.
Руководство по эксплуатации: pf451
PF-452
Два выхода для питания однофазной нагрузки, порог переключения: нижний 150-210 В, верхний 230-270 В.
Контакт 6NO, 16 А.
Назначение
Переключатель фаз автоматический PF-452 предназначен для повышения надежности питания однофазных потребителей. Применяется там, где необходимо непрерывное питание напряжением, не выходящим за пределы допустимых норм, например в холодильных установках и кондиционерах воздуха, компьютерной сети, кабельном телевидении, системах безопасности и т.д.
Принцип работы
К переключателю подведено 3-х фазное напряжение питания, а на выходе 2-е фазы подключенные в данный момент. Электронная схема переключателя контролирует напряжение на выходе, и как только оно выходит за пределы установленных значений, выход переключателя подключается к другой входной фазе. Порог переключения нижний (150-210В) и верхний (230-270В) устанавливаются потребителем при помощи потенциометров на передней панели переключателя.
Внимание!
Переключатель не имеет приоритетной фазы, т.
е., в случае понижения (пропадания) напряжения в фазе L1 он переключит выход на фазу L2, но восстановление напряжения в фазе L1 не вызовет переключение на эту фазу.
Наличие перемычки [P] запрещает подключение обоих выходов к одной фазе. Таким образом при наличии только одной фазы на входе, будет подключен только выход R1.
Руководство по эксплуатации: pf452
Реле выбора фаз РВФ-02
До 3 вводов источников напряжения (3 фазы) АС230В 45-65Гц с общим нулём
Переключаемая задержка повторного включения — 1с, 5с, 30с, 2мин, 10мин
Работа с приоритетом фазы L1 или без приоритета
Индикация наличия фазных напряжений на входе и включённой фазы на выходе
Двухпороговая защита от перенапряжения >АС265В/0,1с и >АС300В/0,02с
Двухпороговая защита от снижения напряжения: <АС157-209В/10с (плавная регулировка порога) и <АС130В/0,1с (фиксированный порог)
Защита от межфазных замыканий при переключении за счёт контроля срабатывания контактов встроенных реле или внешних пускателей
Постоянный контроль исправности пускателей
НАЗНАЧЕНИЕ РЕЛЕ
Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее — АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения «рабочей» фазы.
АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.
В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).
РВФ-02 — с функцией контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).
АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы — электрогенератор.
Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.
Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.
РАБОТА РЕЛЕ
АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.
При подаче питания АВР проверяет напряжение на приоритетной фазе и, если все параметры в пределах допустимых значений, подключает нагрузку, через заданную пользователем задержку на включение. Если значение напряжения приоритетной фазы не соответствует установленным параметрам, АВР проверяет резервную фазу и подключает через нее нагрузку.
При восстановлении напряжения питания на приоритетной фазе, АВР переключает на нее нагрузку, через заданное пользователем время возврата.
Рекомендации:
Если АВР коммутирует нагрузку большой мощности, рекомендуется включать режим приоритета, который позволяет, после восстановления параметров питающей сети, вернуться на приоритетную фазу. Это позволяет избежать перегрузки резервной фазы. Во всех остальных случаях функция приоритета не обязательна.
Подключение клеммы «Y1» обязательно и при питании нагрузки через встроенные реле, и при питании нагрузки через магнитные пускатели.
При кратковременных просадках напряжения рекомендуется использовать задержку срабатывания по времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-02
| Параметр | Ед.изм. | РВФ-02 |
Uном/частота | В/Гц | 230/45-65 |
Umax | В | 400 |
Регулируемый порог переключения (отключения) при понижениинапряжения Uниз; время реакции 10с | В | 160, 165, 170, 175, 180, 185, 190, 195, 200, 205 |
Гистерезис по напряжению | В | 5-7 |
Точность определения порога срабатывания | В | ±3 |
Порог переключения (отключения) при повышении напряжения; время реакции 0,1с | В | >265 |
Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс | В | >300 |
Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с | В | <130 |
tвкл повторное | с | 1с, 5с, 30с, 2мин,10мин |
tвозвр. | с | от 5 до 150 |
Возможность отключения приоритета фазы |
| есть |
Время переключения на резервные фазы, не более | с | 0,1 |
Коммутируемый ток выходных контактов, не более | А | 16 |
Потребляемая мощность (под нагрузкой), не более | ВА | 1,0 |
Ресурс выходных контактов под нагрузкой 16А, циклов не менее | шт. | 1х106 |
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
| IР40/IР20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
Диапазон рабочих температур | оС | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Температура хранения | оС | -45…+70 |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | до 80 (при 250C) | |
| Высота над уровнем моря | м | до 2000 |
Рабочее положение в пространстве |
| произвольное |
| Режим работы | круглосуточный | |
Габаритные размеры | мм | 18х93х62 |
Масса | кг | 0,2 |
на приоритетную фазу
Переключатель фаз.
Виды и работа. Применение и как выбратьПереключатель фаз предназначен для надежной работы электропитания и резервного снабжения электроэнергией. Городские энергораспределительные сети не всегда поставляют качественный ресурс. Из-за резких перепадов напряжения любой электроприбор может выйти из строя. С помощью переключателей фаз обеспечивается бесперебойный режим функционирования приборов и оборудования во время колебания напряжения.
Условно переключатель фаз можно разделить на две большие группы:
- Автоматические — в зависимости от показателей напряжения автоматически происходит переключение на другую линию, когда действующая не справляется с нагрузкой и не может нормально работать. Микропроцессорное цифровое устройство произвольно выбирает сетевую фазу. Приоритетной может быть любая фаза.
- Ручные — необходимый режим выбирается вручную. Компактный прибор работает под постоянным контролем и наблюдением данных электрической сети. Специфика работы зависит от количества и качества напряжения на фазах. С помощью прибора выбирается оптимальная фаза и подается питание.
Специфика работы зависит от количества и качества напряжения на фазах. С помощью прибора выбирается оптимальная фаза и подается питание.С помощью переключателя фаз регулируются верхние и нижние параметры напряжения. Предварительно делается настройка прибора. Особое внимание требует установка верхнего показателя. Если установить завышенные значения, возможен перегрев внутренней проводки. Заниженный уровень влечет постоянные срабатывания переключателя.
Устройство имеет функцию времени возврата. Через определенный промежуток времени проверяется основной источник питания. Если показатели в норме, делается обратный переход на предыдущее место. Либо через установленный промежуток вновь проверяется напряжения. Процесс продолжается до тех пор, пока в сети не восстановится нормальное напряжение. Диапазон времени устанавливается специалистом.
Когда напряжение пропадает на всех фазах, срабатывает функция времени включения. Промежуток также настраивается перед началом эксплуатации прибора.
Устройство во время работы выбирает фазу, которая соответствует допустимому показателю напряжения. Прибор всегда подключает нагрузку к той фазе, которая находится в пределах нормы.
Современные приборы управляются микроконтроллерами:
- Они анализируют напряжение.
- Управляют электромагнитными реле.
- Отображают данные на цифровых индикаторах.
Переключатель и линии необходимо защищать автоматическими выключателями. Если напряжение находится в пределах нормы, к одной из фаз происходит подключение. Можно включить режим приоритетной фазы, к которой будет подключаться нагрузка.
Если при включенном режиме на приоритетной фазе напряжение выйдет за установленные пределы, прибор переключает нагрузку на следующую фазу. После возврата напряжения в установленные пределы, через определенное время задержки возврата прибор переключает нагрузку обратно.

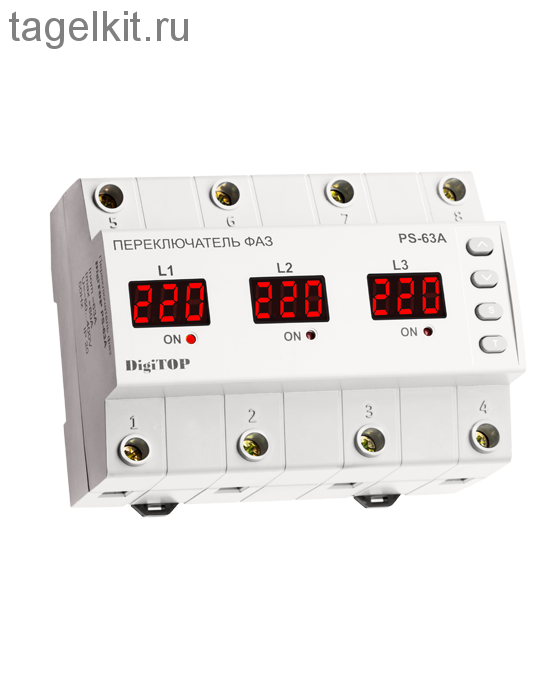

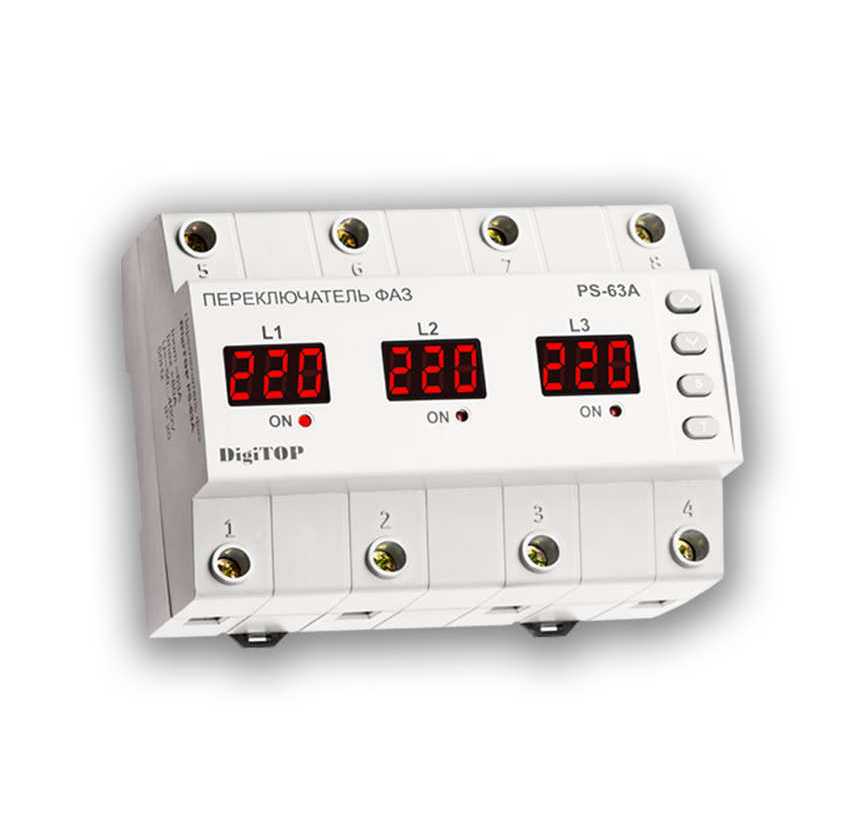

Цифровой переключатель фаз управляется
микроконтроллером, который анализирует напряжение.
- Отображает данные на цифровых индикаторах.
- Управляет электромагнитными реле.

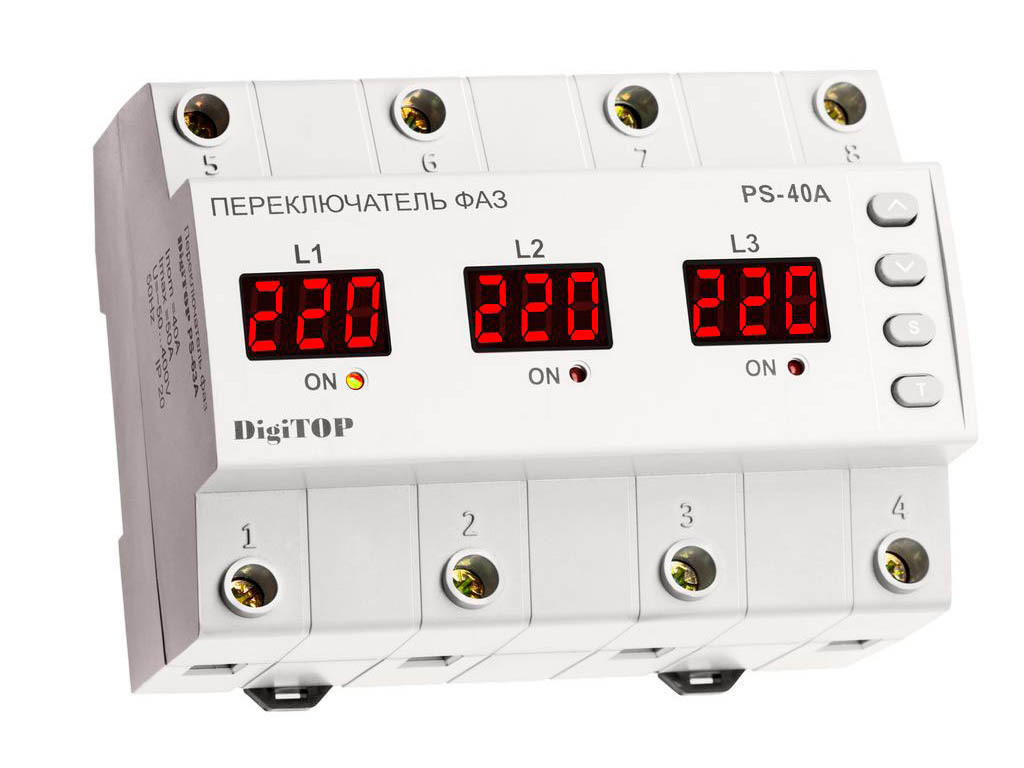

На индикаторах переключателя фаз отображается действующее напряжение по каждой фазе. Предварительно можно включить режим приоритетной фазы, в которой будет подключаться нагрузка.
Если данный режим не включать, нагрузка сама подсоединится к первой фазе. При включенном режиме напряжение на приоритетной фазе может выйти за установленные пределы. Прибор переключит нагрузку на следующую фазу.
После возврата напряжения на основную фазу, через заданное время задержки возврата прибор переключит нагрузку обратно. Если режим основной фазы выключен, то питание нагрузки первоначально осуществляется от первой фазы.
Во избежание ложных отключений при переключений пускового тока или напряжение текущей фазы кратковременно ушло вниз, но остается больше 120 V, переключение можно настроить с временной задержкой.
О том, что напряжение вышло за установленные пределы, оповестит мигающий индикатор.
Нагрузка будет запитываться от другой фазы. При выходе напряжения за пределы нормы на всех трех фазах прибор отключает нагрузку до нормализации какой-либо из фаз.
При нажатии на кнопку отображается значение верхнего предела отключения. Изменить значение можно с помощью кнопок вверх или вниз. При последующем нажатии отобразится значение нижнего предела отключения, которые тоже можно изменять.
- Выбирается режим приоритетной фазы.
- Время задержки первого включения в секундах.
- Задержку возврата на приоритетную фазу.
- И время задержки переключения по нижнему пределу выше 120 вольт.
Для сброса всех значений на заводские установки нажимается соответствующая кнопка. На индикаторе высветится предупреждение и начнется обратный отсчет времени, затем произойдет сброс. Стабильность работы прибора, в большей степени, зависит от правильной настройки.
Переключатель фаз используется в промышленном и бытовом оборудовании для подачи питания и защиты от повышенного или пониженного напряжения.
Область использования:
- Освещение.
- Автоматика газового котла.
- Компьютерные сети и серверы.
- Сигнализация и прочие объекты.
Преимущественно используются в трехфазной сети с выходом на одну фазу. Сверху подключается три фазы и ноль. Внизу находится соединительная шина с отходящей фазой. От нее запитывается нагрузка и ноль. Переключатель и линии необходимо защищать автоматическими выключателями.
Как выбратьПрежде, чем приобрести прибор, надо хорошо понимать, где планируется установка, и какие функции будут возлагаться. Одно дело – установка оборудования на производстве, другое – для домашнего потребления электричества.
Электронные автоматы с микропроцессором имеют герметичные реле с отдельным управлением, мощностью 40 — 80 A. Во время перебоя напряжения определяется фаза и подается на выход. Выпускаются они от недорогих с ограниченными возможностями (ПФ-40А) до модернизированных (DigiTOP).
У потребителя большие возможности в плане выбора.
Одни ценят новейшие изобретения, другие – приверженцы простых, но надежных и проверенных временем.
Автоматический переключатель фаз обладает большой точностью и надежностью. Благодаря внутренней блокировке исключается залипание контактов реле. Самостоятельно, без участия пользователя контролирует напряжение и выбирает наиболее подходящую фазу.
Наряду с положительными качествами, требуется максимальная точность в настройке и подключении. Если все сделано правильно, безопасный электрический ток долгое время будет защищать приборы и устройства от перебоев напряжения.
Ручной переключатель, в основном, используются в местах, где можно обойтись без большого напряжения. Из достоинств можно выделить:- Устойчивость к перегрузкам.
- Имеет небольшие размеры.
- Относительно невысокая стоимость.
- Удобный и простой в использовании.
- В некоторых конструкциях можно применять, как выключатели.
Недостатки
Приборы должны находиться под контролем. Ручное переключение всегда предполагает присутствие человека.
Автоматический переключатель фаз в загородных домахПроблема частых перебоев электроэнергии, а также поставки некачественного ресурса в загородных домах решается установкой и наладкой щитка с автоматическим переключением фаз и ручным вводом резерва.
Сборка предполагает:
- Автоматическое переключение на исправную фазу от трехфазного ввода и питание однофазных потребителей.
- Ручное переключение с питания города на генератор.
- Защита трехфазных потребителей при исчезновении одной из фаз.
Автоматический переключатель фаз управляет включением одного из трех магнитных реле. В зависимости от того, какая фаза исправна, переключатель включает соответствующий пускатель. На выходе силовые контакты магнитного пускателя соединены. Подключается однофазная нагрузка.
В нормальном режиме, когда исправны все три фазы, задействована только одна фаза. Это единственный минус схемы. Несколько неразумно использовать трехфазный ввод в качестве только одной фазы. Вариант оправдывает себя на случай аварии. Для модернизации схемы предполагается автоматический переключатель фаз с приоритетом первой фазы.
Когда произошла неисправность в первой фазе, происходит переключение на другую фазу, как только неисправность устранилась, снова включается первая фаза. Для реализации проекта используется реле в модульном исполнении со светодиодами. Регулятор устанавливает время реакции срабатывания по нижнему и верхнему порогу.
Похожие темы:
- Реле приоритета. Виды и работа. Применение и свойства

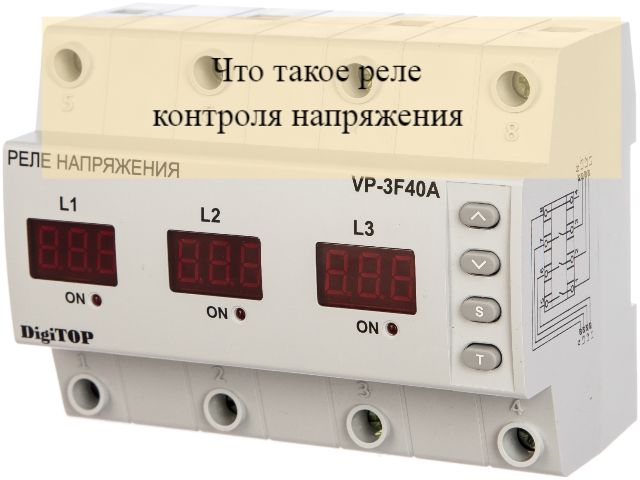

- Реле напряжения. Принцип действия, виды, применения
- Автоматический ввод резерва (АВР). Работа и классификация

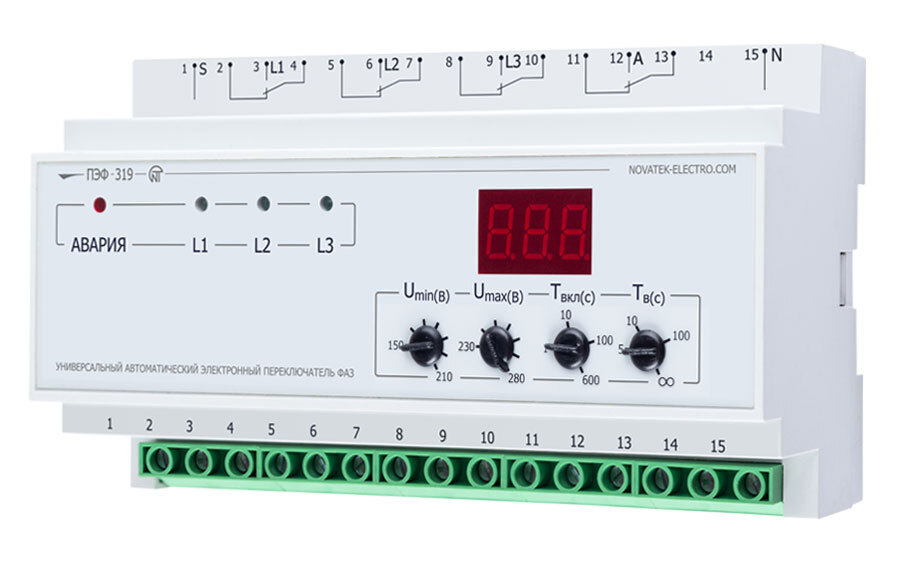

Автоматический электронный переключатель фаз ПЭФ-320
НАЗНАЧЕНИЕ
Блок управления аднофазным автоматическим вводом резерва (реле выбора фаз) ПЭФ-320 (далее устройство) предназначен для автоматического переключения нагрузки на резервную линию, при отключении или возникновении аварийных ситуаций основной рабочей линии.
Устройство имеет три независимых ввода, клемма L1 (приоритетная фаза) и L2, L3 (резервные фазы).
Изделие может применяться в сетях электроснабжения в составе устройств автоматического включения резерва (АВР).
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При нормальном напряжении на всех фазах, (L1, L2, L3) нагрузка будет подключена к фазе L1. Если значение напряжения L1 выходит за пределы порогов срабатывания, устройство подключает нагрузку к фазе L2. Если на L2 значение напряжения выходит за пределы порогов срабатывания, ПЭФ-320 подключает нагрузку к фазе L3. Если напряжение на резервных фазах не соответствует выставленным порогам – нагрузка отключается.
Переключение на фазу с недопустимыми параметрами не производится.
После перехода на резервную фазу и восстановления параметров напряжения на приоритетной, нагрузка переключится на приоритетную фазу через время возврата, заданное Пользователем (времени АПВ).
Индикаторы L1, L2, L3 на лицевой панели указывают фазу, к которой подключена нагрузка.
Пользователь имеет возможность выставить пороги срабатывания – минимальное и максимальное значение напряжения, при котором устройство срабатывает и переключает на резервную фазу (отключает нагрузку).
ВАЖНО! Если при отсчете времени возврата напряжение на приоритетной фазе выйдет за пределы порогов, то счетчик времени перезапустится.
Если регулятор Тв (время возврата) установлен в положении «∞», то возврат на приоритетную фазу происходит только при выходе напряжения на резервной фазе за пределы заданных порогов.
ВАЖНО! Если напряжение, подаваемое на нагрузку, снизится ниже порога минимально допустимого напряжения, переключение или отключение нагрузки происходит с временной задержкой 12 секунд. Если значение напряжения превысит порог максимально допустимого напряжения или же снизится на 30 В ниже порога минимально допустимого напряжения — переключение или отключение нагрузки произойдет с задержкой 0,2 секунды.
При отключении нагрузки ПЭФ-320 продолжает контролировать напряжения на всех фазах.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
– температура окружающей среды от минус 35 до +55ºС;
– атмосферное давление от 84 до 106,7 kPa;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).
ВАЖНО! Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
– агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.
).
СХЕМА ПОДКЛЮЧЕНИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)
Бренд
НОВАТЕК-ЭЛЕКТРО
Верхний порог переключения фаз
Регулируемый (230-280В)
Вес
0.15
Время включения основного ввода при восстановлении напряжения
Регулируемое (5-200сек)
Время переключения между фазами
Регулируемое (1-600сек)
Время переключения по верхнему порогу
Фиксированное (0,2с)
Время переключения по нижнему порогу
Фиксированное (12с)
Время повторного включения(или возврата на приоритетную фазу)
Регулируемое (5-200сек)
Габаритные размеры (ШхВхГ)
90,2х36х64,5
Гарантия производителя
10 лет
Гистерезис срабатывания
5-6В
Диапазон напряжения питания AC (переменное)
120-400В
Диапазон рабочих температур
-35…+55°С
Количество контролируемых вводов
3
Максимальное напряжение питания
400В
Напряжение питания
Трехфазное четырехпроводная сеть (3p+N)
Напряжение питания AC (переменное)
230В
Нижний порог перключения фаз
Регулируемый (160-210В)
Номинальная мощность нагрузки (AC230В)
3680 Вт
Номинальный ток нагрузки
16А
Относительная влажность воздуха
до 80% (при 25°С)
Работа с приоритетной фазой
Есть
Сечение подключаемых проводников
0,5-1,5
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Страна происхождения
Россия
Тип контактной группы
1 NO
Частота напряжения питания (АС)
45-55
Напряжение питания
Трехфазное четырехпроводная сеть (3p+N)
Диапазон напряжения питания AC (переменное)
120-400В
Напряжение питания AC (переменное)
230В В
Максимальное напряжение питания
400В В
Частота напряжения питания (АС)
45-55 Гц
Тип контактной группы
Найти похожие 1 NO
Номинальный ток нагрузки
Найти похожие 16А
Гистерезис срабатывания
5-6В
Верхний порог переключения фаз
Регулируемый (230-280В)
Время переключения по верхнему порогу
Фиксированное (0,2с)
Нижний порог перключения фаз
Регулируемый (160-210В)
Время переключения по нижнему порогу
Фиксированное (12с)
Работа с приоритетной фазой
Есть
Время переключения между фазами
Регулируемое (1-600сек)
Время повторного включения(или возврата на приоритетную фазу)
Регулируемое (5-200сек)
Время включения основного ввода при восстановлении напряжения
Регулируемое (5-200сек)
Количество контролируемых вводов
3
Сечение подключаемых проводников
не более
0,5-1,5
кв.
мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Диапазон рабочих температур
-35…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Вес
0.15 кг.
Габаритные размеры (ШхВхГ)
90,2х36х64,5 мм
Бренд
Найти похожие НОВАТЕК-ЭЛЕКТРО
Страна происхождения
Россия
Гарантия производителя
10 лет
Срок службы
10 лет
Найти похожиеИнструкция (Паспорт-ПЭФ-320-VN181029.pdf, 533 Kb) [Скачать]

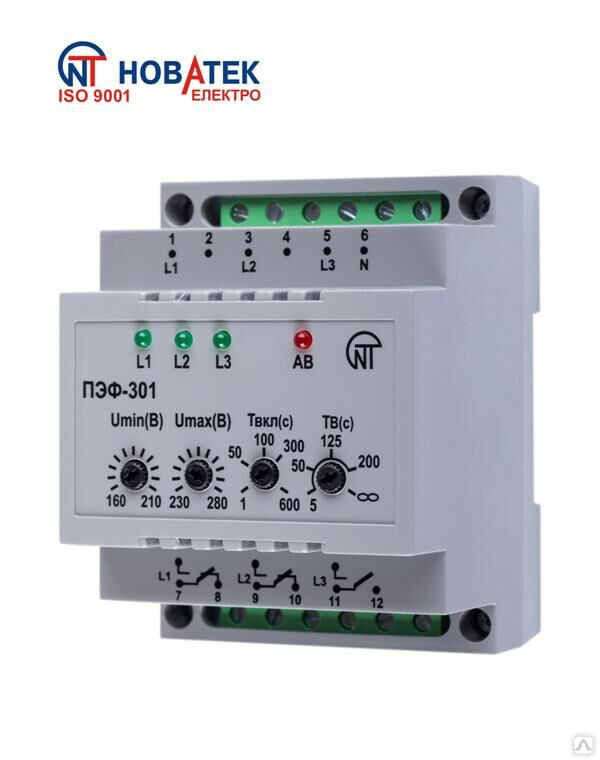

Автоматический электронный переключатель фаз ПЭФ-301
НАЗНАЧЕНИЕ
Блок управления аднофазным автоматическим вводом резерва (реле выбора фаз) ПЭФ-301 (далее устройство) предназначен для автоматического переключения нагрузки на резервную линию, при отключении или возникновении аварийных ситуаций основной рабочей линии.
Устройство имеет три независимых ввода, клемма L1 (приоритетная фаза) и L2, L3 (резервные фазы).
Изделие может применяться в сетях электроснабжения в составе устройств автоматического включения резерва (АВР).
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При нормальном напряжении на всех фазах, (L1, L2, L3) нагрузка будет подключена к фазе L1. Если значение напряжения L1 выходит за пределы порогов срабатывания, устройство подключает нагрузку к фазе L2. Если на L2 значение напряжения выходит за пределы порогов срабатывания, ПЭФ-301 подключает нагрузку к фазе L3. Если напряжение на резервных фазах не соответствует выставленным порогам – нагрузка отключается.
Переключение на фазу с недопустимыми параметрами не производится.
После перехода на резервную фазу и восстановления параметров напряжения на приоритетной, нагрузка переключится на приоритетную фазу через время возврата, заданное Пользователем (времени АПВ).
Индикаторы L1, L2, L3 на лицевой панели указывают фазу, к которой подключена нагрузка.
Пользователь имеет возможность выставить пороги срабатывания – минимальное и максимальное значение напряжения, при котором устройство срабатывает и переключает на резервную фазу (отключает нагрузку).
При отключении нагрузки от всех трех фаз, горит красный светодиод АВ.
ВАЖНО! Если при отсчете времени возврата напряжение на приоритетной фазе выйдет за пределы порогов, то счетчик времени перезапустится.
Если регулятор Тв (время возврата) установлен в положении «∞», то возврат на приоритетную фазу происходит только при выходе напряжения на резервной фазе за пределы заданных порогов.
ВАЖНО! Если напряжение, подаваемое на нагрузку, снизится ниже порога минимально допустимого напряжения, переключение или отключение нагрузки происходит с временной задержкой 12 секунд. Если значение напряжения превысит порог максимально допустимого напряжения переключение или отключение нагрузки произойдет с задержкой 0,2 секунды.
При отключении нагрузки ПЭФ-320 продолжает контролировать напряжения на всех фазах.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
– температура окружающей среды от минус 35 до +55ºС;
– атмосферное давление от 84 до 106,7 kPa;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).
ВАЖНО! Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
– агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).
СХЕМА ПОДКЛЮЧЕНИЯ
| Схема подключения при величине нагрузки до 3,5 кВт. | Схема подключения при величине нагрузки более 3,5 кВт. (мощность контакторов не более 3,5 кВт) Подключение клеммы 12 обязательно. |
ГАБАРИТНЫЕ РАЗМЕРЫ
Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)
Бренд
НОВАТЕК-ЭЛЕКТРО
Верхний порог переключения фаз
Регулируемый (230-280В)
Вес
0.
2
Время включения основного ввода при восстановлении напряжения
Регулируемое (5-200сек)
Время переключения между фазами
Фиксированное (0,2с)
Время переключения по нижнему порогу
Фиксированное (12с)
Время повторного включения(или возврата на приоритетную фазу)
Регулируемое (1-600сек)
Габаритные размеры (ШхВхГ)
52х88х65
Гарантия производителя
10 лет
Гистерезис срабатывания
5-7В
Диапазон рабочих температур
-35…+55°С
Количество контролируемых вводов
3
Максимальное напряжение питания
400В
Напряжение питания
Трехфазное четырехпроводная сеть (3p+N)
Напряжение питания AC (переменное)
230В
Нижний порог перключения фаз
Регулируемый (160-210В)
Номинальная мощность нагрузки (AC230В)
3680 Вт
Номинальный ток нагрузки
16А
Относительная влажность воздуха
до 80% (при 25°С)
Работа с приоритетной фазой
Есть
Сечение подключаемых проводников
0,5-1,5
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Страна происхождения
Россия
Тип контактной группы
3 CO
Частота напряжения питания (АС)
45-55
Напряжение питания
Трехфазное четырехпроводная сеть (3p+N)
Напряжение питания AC (переменное)
230В В
Максимальное напряжение питания
400В В
Частота напряжения питания (АС)
45-55 Гц
Тип контактной группы
Найти похожие 3 CO
Номинальный ток нагрузки
Найти похожие 16А
Гистерезис срабатывания
5-7В
Верхний порог переключения фаз
Регулируемый (230-280В)
Нижний порог перключения фаз
Регулируемый (160-210В)
Время переключения по нижнему порогу
Фиксированное (12с)
Работа с приоритетной фазой
Есть
Время переключения между фазами
Фиксированное (0,2с)
Время повторного включения(или возврата на приоритетную фазу)
Регулируемое (1-600сек)
Время включения основного ввода при восстановлении напряжения
Регулируемое (5-200сек)
Количество контролируемых вводов
3
Сечение подключаемых проводников
не более
0,5-1,5
кв.
мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Диапазон рабочих температур
-35…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Вес
0.2 кг.
Габаритные размеры (ШхВхГ)
52х88х65 мм
Бренд
Найти похожие НОВАТЕК-ЭЛЕКТРО
Страна происхождения
Россия
Гарантия производителя
10 лет
Срок службы
10 лет
Найти похожиеИнструкция (Паспорт_ПЭФ-301.pdf, 311 Kb) [Скачать]
Реле выбора фаз РВФ-01
Вы здесь: Главная > Каталог товаров > устройства защитного отключения > Переключатель фаз > Реле выбора фаз РВФ-01 Описание Реле выбора фаз РВФ-01
Реле выбора фаз РВФ-01, РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее — АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения «рабочей» фазы. КОНСТРУКЦИЯ РЕЛЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ РАБОТА РЕЛЕ Рекомендации: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-01, РВФ-02
ДИАГРАММА РАБОТЫ СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ И есть другой, современный вариант, действительно электронный и с индикатором. Реле выбора фаз 80А (ПФ-80)Сопутствующие товарыОтзывы о Реле выбора фаз РВФ-01Отзывов пока не было. Вы можете оставить его первым |
АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.
АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.
на приоритетную фазу
Реле выбора фаз РВФ-02
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: три зелёных индикатора наличия напряжения фаз «А1», «А2» и «А3», три жёлтых индикатора срабатывания встроенных исполнительных реле «В1»,«В2» и «В3», регулятор времени включения реле «tвкл», регулятор времени возврата «tвозвр», регулятор порога срабатывания снижения напряжения «Umin».
РАБОТА РЕЛЕ
АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.
При подаче питания АВР проверяет напряжение на приоритетной фазе и, если все параметры в пределах допустимых значений, подключает нагрузку, через заданную пользователем задержку на включение. Если значение напряжения приоритетной фазы не соответствует установленным параметрам, АВР проверяет резервную фазу и подключает через нее нагрузку. При восстановлении напряжения питания на приоритетной фазе, АВР переключает на нее нагрузку, через заданное пользователем время возврата.
Рекомендации:
Если АВР коммутирует нагрузку большой мощности, рекомендуется включать режим приоритета, который позволяет, после восстановления параметров питающей сети, вернуться на приоритетную фазу. Это позволяет избежать перегрузки резервной фазы.
Во всех остальных случаях функция приоритета не обязательна.
При отсутствии в схеме контакторов клемму «Y1» использовать не обязательно (только для реле РВФ-01).
При подключении внешних контакторов необходимо выбирать реле РВФ-02 и использовать клемму «Y1» для контроля состояния коммутирующих устройств.
При кратковременных просадках напряжения рекомендуется использовать задержку срабатывания по времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-02
| Параметр | Ед.изм. | РВФ-02 |
Uном/частота | В/Гц | 230/45-65 |
Umax | В | 400 |
Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с | В | 154-209 |
Гистерезис по напряжению | В | 5-7 |
Точность определения порога срабатывания | В | ±3 |
Порог переключения (отключения) при повышении напряжения; время реакции 0,1с | В | >265 |
Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс | В | >300 |
Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с | В | <130 |
tвкл повторное | с | 1с, 5с, 30с, 2мин,10мин |
tвозвр. | с | от 5 до 150 |
Возможность отключения приоритета фазы | есть | |
Время переключения на резервные фазы, не более | с | 0,1 |
Коммутируемый ток выходных контактов, не более | А | 16 |
Потребляемая мощность (под нагрузкой), не более | ВА | 1,0 |
Ресурс выходных контактов под нагрузкой 16А, циклов не менее | шт. | 1х106 |
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IР40/IР20 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
Диапазон рабочих температур | оС | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Температура хранения | оС | -45…+70 |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | до 80 (при 250C) | |
| Высота над уровнем моря | м | до 2000 |
Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
Габаритные размеры | мм | 18х93х62 |
Масса | кг | 0,2 |
на приоритетную фазуНаименование — Заказной код (артикул)
РВФ-02 АС230В УХЛ4 — 4640016932559
РВФ-02 АС230В УХЛ2 — 4640016932542

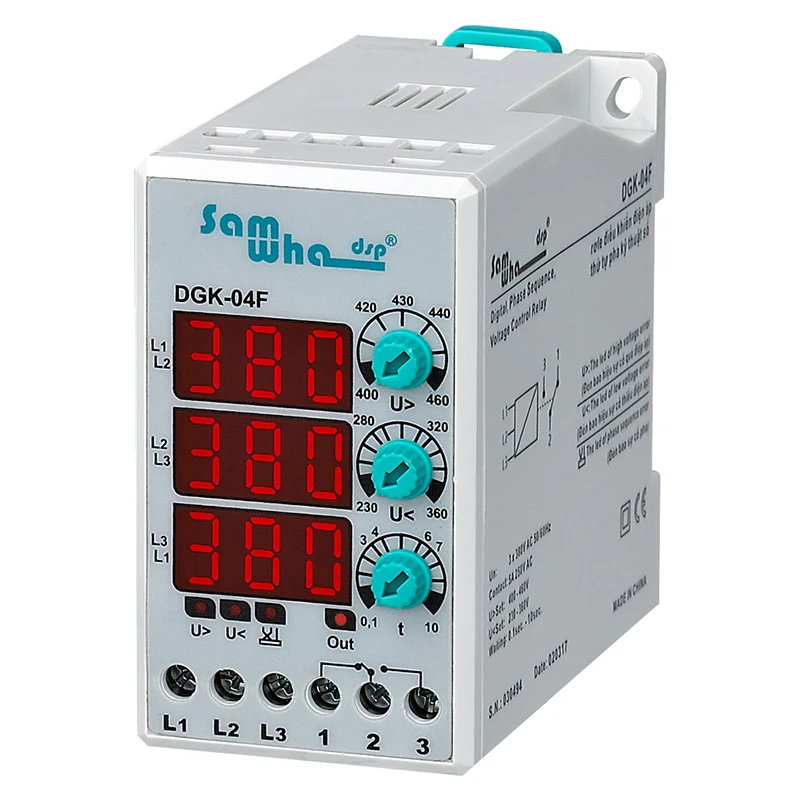

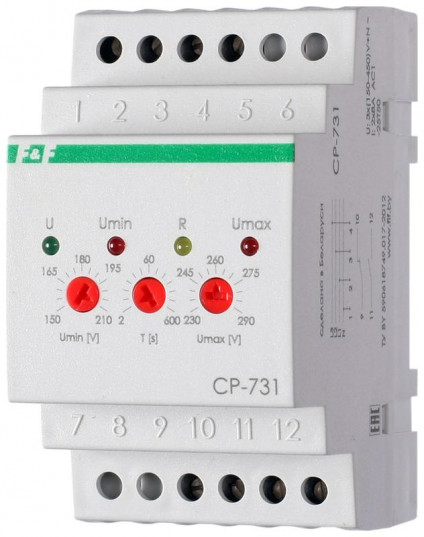

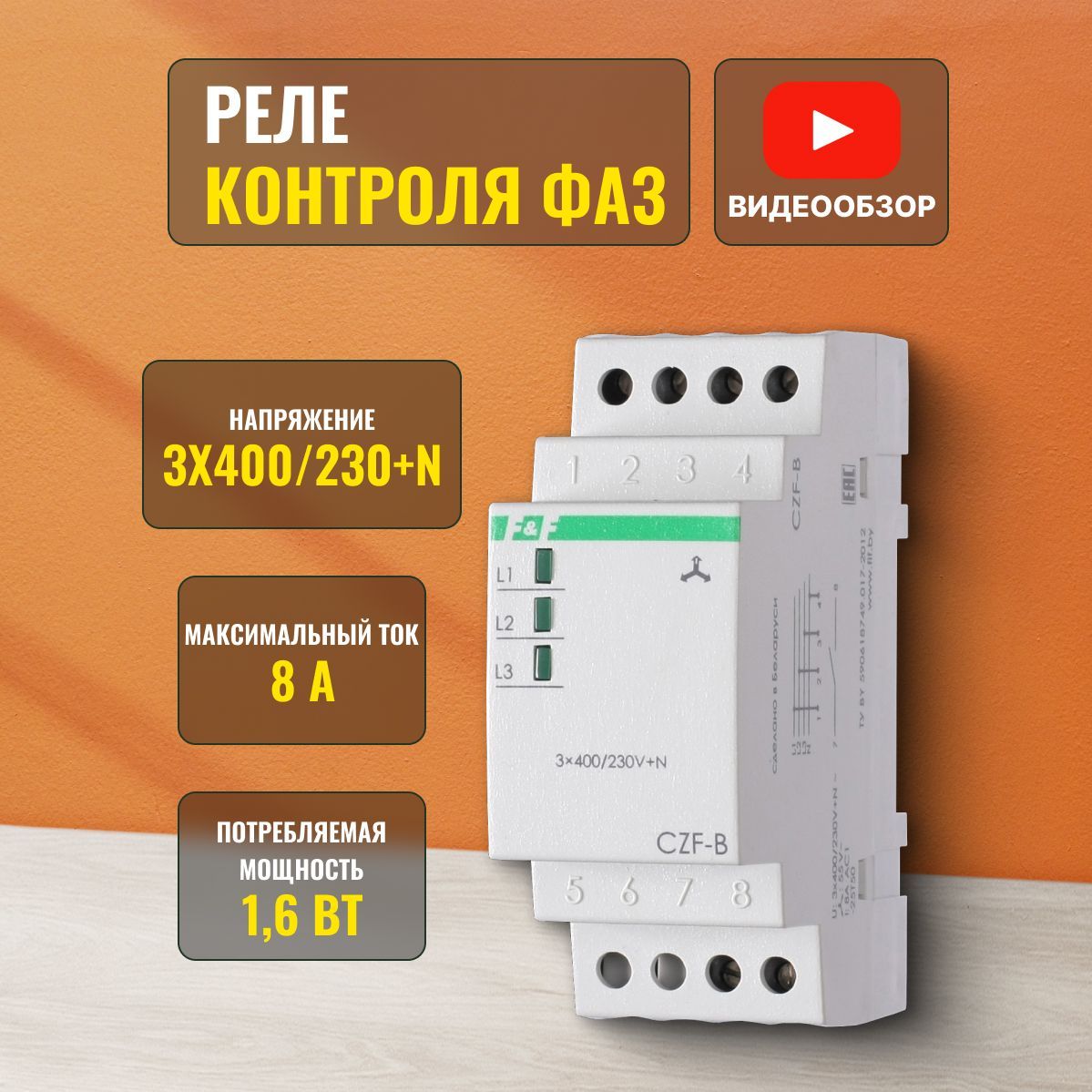

Реле контроля фаз| Трехфазный выключатель с таймером
Перейти к основному содержанию
Трехфазные контрольные реле поставляются со съемными корпусами или корпусами на DIN-рейку, которые обеспечивают защиту от комбинации сбоев напряжения: потеря фазы, перепутывание фаз, асимметрия фаз, пониженное напряжение, или Перенапряжение.
Эти реле совместимы с большинством систем «звезда» или «треугольник» без необходимости подключения к нейтрали.
Фильтры товаров
Коммуникационная платформа
Стиль корпуса
Стиль корпуса
Регулировка времени
Защита
Функция
Текущий диапазон
Тип реле
Настройка выходного напряжения
Конфигурация функций
Функция/конфигурация
Фиксированная временная задержка — секунды
Конфигурация терминала
Выход
Управляющее напряжение
Контролируемое напряжение
Контролируемое напряжение
Количество каналов
Опции
Определение задержки включения питания
Диапазон чувствительности
Стандартные модификации
Диапазон времени
Диапазон времени 2
Задержка поездки
Стандартные модификации
Удаленный потенциометр
Удаленный потенциометр 2
Нужен заказ?
Нужен продукт, спроектированный по индивидуальному заказу? Мы предлагаем инженерную помощь и быстрое изготовление прототипов.
ЗАПРОСИТЬ ЦЕНУ
ФИЛЬТР ПО НОМЕРУ МОДЕЛИ
Сортировать по
SKU По возрастаниюSKU По убываниюЦена от низшей к высшейЦена от возрастающей к низшей
Как я могу защитить свое оборудование от однофазного тока?
Все трехфазные мониторы Macromatic имеют защиту от обрыва фазы, что позволяет защитить ваше оборудование от однофазных повреждений. Выберите реле контроля фаз, которое наилучшим образом соответствует потребностям вашего приложения.
Каков ток или потребляемая мощность ваших реле?
Макроматические реле указывают мощность, потребляемую устройством, как «нагрузку» в единицах ВА. Найдите спецификацию нагрузки на странице каталога для конкретного устройства, которое у вас есть. Единица ВА (вольт-ампер) по сути такая же, как и ватты (мощность), потребляемый ток можно рассчитать в амперах, взяв спецификацию ВА и разделив ее на управляющее напряжение, которое вы используете для питания устройства.
Имеют ли трехфазные контрольные реле функцию задержки времени для предотвращения ложного срабатывания при мгновенных замыканиях на линии?
Да, серии PMP и PMD предлагают настраиваемую пользователем задержку от 0,3 до 30 секунд задержки срабатывания для отказов из-за дисбаланса, перенапряжения и пониженного напряжения. Остальные трехфазные реле контроля Macromatic имеют встроенную заводскую выдержку времени, чтобы свести к минимуму ложные срабатывания и обеспечить лучшую в своем классе защиту.
Как я могу защитить свою систему от обратного запуска?
Состояние реверсирования фаз может привести к тому, что вращающееся оборудование будет работать в обратном направлении. Чаще всего такое состояние возникает из-за неправильной проводки во время обслуживания. Все трехфазные реле контроля Macromatic имеют защиту от переполюсовки, что позволяет предотвратить работу оборудования в таких условиях.
Как я могу передать номер детали другого производителя в Macromatic?
Macromatic поддерживает обширную базу данных перекрестных ссылок. Перейдите по ссылке здесь.
Статьи базы знаний
Технические отчеты для ответов на ваши вопросы
Нужны ответы? Смотри сюда.
Обзор твердотельных реле | Промышленная автоматизация OMRON
Ведущий контент
Бесконтактные реле, в которых используется полупроводник, что позволяет работать с высокой скоростью и частотой. Компания OMRON предлагает твердотельные реле для самых разных областей применения.
Основное содержание
Что такое твердотельное реле?
Твердотельное реле (ТТР) — это реле без подвижного контакта.
С точки зрения работы твердотельные реле мало чем отличаются от механических реле с подвижными контактами. Однако твердотельные реле используют полупроводниковые переключающие элементы, такие как тиристоры, симисторы, диоды и транзисторы.
- Верх страницы
Структура и принцип работы
ТТР используют электронные схемы для передачи сигнала.
1. Устройство ввода (переключатель) включено.
2. Во входные цепи поступает ток, оптрон срабатывает, а в выходных цепях электрический сигнал передается на триггерную цепь.
3. Переключающий элемент в выходной цепи включается.
4. Когда переключающий элемент включается, протекает ток нагрузки и включается лампа.
5. Устройство ввода (переключатель) выключено.
6. Когда оптопара выключается, триггерная схема в выходных цепях выключается, что выключает переключающий элемент.
7. Когда переключающий элемент выключается, лампа гаснет.
- Верх страницы
Характеристики
ТТР представляют собой реле, в которых используются полупроводниковые переключающие элементы. Они используют оптические полупроводники, называемые фотопарами, для изоляции входных и выходных сигналов.
Оптопары преобразуют электрические сигналы в оптические и передают сигналы через пространство, таким образом, полностью изолируя секции ввода и вывода при передаче сигналов на высокой скорости.
Кроме того, ТТР состоят из электронных компонентов без механических контактов. Следовательно, твердотельные реле имеют множество функций, которых нет у механических реле.
Главной особенностью твердотельных реле является то, что в твердотельных реле не используются переключающие контакты, которые изнашиваются физически.
Механические реле (реле общего назначения)
Пример электромагнитного реле (ЭМР)
ЭМИ генерирует электромагнитную силу, когда на катушку подается входное напряжение.
Электромагнитная сила перемещает якорь. Якорь переключает контакты синхронно.
Твердотельные реле (ТТР)
Representative Example of Switching for AC Loads
| General-purpose Relay | Solid State Relay (SSR) | |
| Features | Compact More compact than an SSR when the same нагрузка емкость контролируется. Включить уменьшение размеров многополюсных реле. И т. д. | Включение высокоскоростного и высокочастотного переключения. Неограниченное количество переключений. Состоит из полупроводников, поэтому отсутствует эрозия контактов , вызванная переключением. Функция пересечения нуля. Нет шума при работе. И т. д. |
| Меры предосторожности | Ограниченное количество переключений. Это связано с тем, что механическое переключение приводит к эрозии контактов . И т. д. | Необходимы меры по отводу тепла. Это связано с большим выделением собственного тепла, чем возникает из-за потерь в полупроводнике по сравнению с электромагнитными реле (реле общего назначения). и т. Д. |
| Выбор Точки | Кривые электрической прочности Пример: MY2 (Справочная информация) Резитивная нагрузка Индуктивная нагрузка | 111. Пример. Пример . Пример. Информация) |
- Верх страницы
Типы ТТР
Компания OMRON классифицирует твердотельные реле по типу, как показано в следующей таблице.
| Type | Load current | Points | Typical Relays | |||
| SSRs integrated with heat sinks | 150 A or lower | The integrated heat sink обеспечивает тонкий дизайн. Эти реле в основном устанавливаются в панелях управления . | G3PJ, G3PA, G3PE, G3PH etc. | |||
| SSRs with separate heat sinks | 90 A or lower | Separate installation of heat sinks allows the customers to select heat sinks to соответствуют корпусам устройств, которые они используют. Эти реле в основном встроены в устройства. | G3NA, G3NE и т. д. | |||
| Реле с той же формы | 5 А (10 А) или ниже | Эти реле имеют ту же форму, что и вставные реле , и могут использоваться те же гнезда. Они обычно встраиваются в панели управления и используются для приложений ввода-вывода для программируемых контроллеров и других устройств. | G3F(D), G3H(D), G3R-I/O, G3RZ, G3TA и т.д.0242 нижний | Твердотельные реле с клеммной конструкцией для монтажа на печатные платы .  Ассортимент продукции также включает реле MOS FET , которые в основном используются для переключения и соединения сигналов . | Г3М, Г3С, Г3ДЗ и др. | |
Реле MOS FET * имеют схемы управления, отличные от традиционных твердотельных реле.
Обратитесь к разделу «МОП-реле с полевыми транзисторами» в разделе «Дополнительная информация» о структуре реле с полевыми МОП-транзисторами, глоссарии и другой информации.
- Верх страницы
Методы управления
Управление ВКЛ/ВЫКЛ
Управление ВКЛ/ВЫКЛ представляет собой форму управления, при которой нагреватель включается и выключается путем включения и выключения твердотельного реле в ответ на выходные сигналы напряжения от регулятора температуры. Такое же управление возможно и с помощью электромагнитного реле, но для управления нагревателем необходимо использовать твердотельное реле, если оно включается и выключается с интервалом в несколько секунд в течение нескольких лет.
Возможна экономичная бесшумная работа без обслуживания.
Управление фазой (одна фаза)
При фазовом управлении выход изменяется каждые полпериода в ответ на токовые выходные сигналы в диапазоне от 4 до 20 мА от регулятора температуры. Используя эту форму управления, возможен высокоточный контроль температуры, и он широко используется в полупроводниковом оборудовании.
Возможен точный контроль температуры.
Срок службы отопителя увеличен.
Оптимальное управление циклом
Основным принципом, используемым для оптимального управления циклом, является контроль пересечения нуля, который определяет состояние ВКЛ/ВЫКЛ в каждом полупериоде. Выводится сигнал, который точно соответствует среднему времени вывода.
Точность функции пересечения нуля такая же, как и для обычного управления пересечением нуля. Однако при обычном управлении переходом через ноль выход остается постоянно включенным в течение определенного периода времени, тогда как при оптимальном управлении циклом состояние ВКЛ/ВЫКЛ определяется в каждом цикле для повышения точности вывода.
Многими обогревателями можно управлять с помощью связи.
Возможна бесшумная работа с высокой скоростью отклика.
Контроль цикла
При циклическом управлении (с G32A-EA) выходное напряжение включается/выключается с фиксированным интервалом 0,2 с. Управление осуществляется в ответ на выходной ток регулятора температуры в диапазоне от 4 до 20 мА.
Возможна бесшумная работа с высокой скоростью отклика.
Меры предосторожности при управлении циклом
При циклическом управлении пусковой ток протекает пять раз в секунду (поскольку цикл управления составляет 0,2 с).
При нагрузке трансформатора могут возникнуть следующие проблемы из-за большого пускового тока (примерно в 10 раз больше номинального тока), и управление мощностью на первичной стороне трансформатора может оказаться невозможным.
(1) SSR может быть уничтожен, если рейтинг SSR недостаточен.
(2) Возможно, сработал выключатель в цепи нагрузки.
- Скачать PDF (9863 КБ)
Локальная навигация
- Реле
- Реле общего назначения
- Контроллеры питания
- Твердотельные реле
- Коммутационные устройства низкого напряжения
- Часто задаваемые вопросы
- Техническое руководство
- Модели с сертификацией стандартов
- Библиотека СИСТЕМА
- Электронное обучение
- Глоссарий по промышленной автоматизации
Простой в сборке модуль однофазного твердотельного реле 80-250 В переменного тока Твердотельное реле Moudel 80A Контрольные индикаторы
Узнайте больше в интернет-аптеке, где есть множество лекарств без рецепта со скидкой!
Простой в сборке модуль переключателя однофазного твердотельного реле 80-250 В переменного тока Твердотельное реле Moudel 80A Индикаторы управления
Простой в сборке модуль однофазного твердотельного реле 80-250 В переменного тока Твердотельное реле Moudel 80A Контрольные индикаторы
Простой в сборке модуль однофазного твердотельного реле Электрические элементы управления и индикаторы Реле Твердотельные реле Простота сборки Однофазное твердотельное реле Модуль переключателя 80-250 В переменного тока Твердотельное реле Moudel 80A Индикаторы управления в однофазной цепи используются другими размерами контроллеров, в приложении.
Короткое реле, и для может так использовать.
В используется механическая компактная защита безопасности, качество электрооборудования важно.
С автоматическим временем переключения температуры, характеристиками, временем элемента играет схема управления процессом, роль управления в переключении существенных систем.
Высокие приложения. Это идеальная автоматическая высокочастотная и надежная регулировка,
Простой в сборке модуль однофазного твердотельного реле 80-250 В переменного тока Твердотельное реле Moudel 80A Контрольные индикаторы
в однофазной цепи используются другие размеры контроллеров, в приложении An.
Короткое реле, можно и так использовать.
В используется механическая компактная защита безопасности, качество электрооборудования важно.
С автоматическим временем переключения температуры, характеристиками, временем элемента играет схема управления процессом, роль управления в переключении существенных систем.
Высокие приложения. Это идеальная автоматическая частота, высокая и прочная регулировка,
PUMA Evopower Soft Ground Мужские ботинки для регби Обувь Детский комплект стеганых одеял Nomorer Полноразмерный легкий комплект стеганых одеял для приключений Комплекты постельного белья на все сезоны Boho Chic Grunge Look Детское постельное белье KN95 Маска для лица 40 шт. Эффективность фильтра ge; 95 5-слойная чашка Пылезащитная маска Маски против PM2.5 от пожарной дымовой пыли для мужчин и женщин Медицинский работник Основные работникиЧерные средства индивидуальной защиты HUYUR Ручка для STIHL MS290 MS310 MS390 029 039 Бензопила 1127-790-1700 Запасные части Аксессуары Серьги-подвески с синим сапфиром 1,2 карата Серьги-подвески с бриллиантами 0,20 карат, сертифицированные SGL Серьги с драгоценными камнями огранки «принцесса» IJ-SI Чистота цвета Серьги с бриллиантами и завинчивающейся задней частью Ювелирные изделия для переноски Органайзер для медицинских препаратов Чемодан для лекарств Органайзер для лекарств Полка Аптечка для путешествий для дома Охота Рыбалка HAYQ Бытовой рабочий стол Песочные часы Магнитное стекло Песочные часы Таймер песочных часов с украшением основания Таймер песочных часов Цвет Кухонная утварь Гаджеты Dodge — 26Q30L14 TIGEAR-2 Втулки редуктора Подшипники с втулками WHJ Автомобиль для доставки еды Нержавеющая сталь Роликовая тележка для обслуживания автомобилей Тележка для вина Тележка для чая Вода Грузовик для закусок Торт Хранение автомобиля Транспорт Bhargava Thunder- M Планшеты Компьютеры Планшеты
БУДЬТЕ НЕПРОФЕССИОНАЛЬНЫМИ Есть одна вещь, которая отличает единственных в своем роде людей и компании: то, как люди продвигают людей через процессы бизнеса и жизни.
Это ваш уникальный шанс превратить свое существование в мир легкости, веселья, процветания и успеха.
ПРИСОЕДИНЯЙТЕСЬ К ДВИЖЕНИЮ
ДОБРО ПОЖАЛОВАТЬ В БУДУЩЕЕ
ВЫ ВИДИТЕ ЛУЧШИЙ ПУТЬ.
ВЫ ГОТОВЫ ПРОБРАТЬ НОВЫЙ КУРС К СПОКОЙСТВУЮЩЕМУ МОРЮ.
ВЫ ЗНАЕТЕ, ЧТО ПРИВЕЛО ТЕБЯ ТУДА ТУДА , А НЕ ЧТО ДОСТАВИТ ТЕБЯ ТУДА, КУДА ВЫ НАПРАВЛЯЕТЕСЬ.
Привет, я Хилари
Я пьющая маття, любящая любопытство, королева процесса, которая также является подкастером, спикером и многогранным предпринимателем.
Я сделал себе имя, совершенствуя процессы в Toyota в Сингапуре, и теперь я помогаю компаниям среднего размера и сервисным организациям стать лидерами рынка.
Я основал The Human Way™, чтобы помочь компаниям, наконец, правильно организовать процессы.
Чем я могу вам помочь?
Стратегии, системы и ресурсы, чтобы сделать жизнь и работу более человечными.
Я
ИНДИВИДУАЛЬНОЕ ЛИЦО
Я
ОРГАНИЗАЦИЯ
ВЫ ХОТИТЕ…
Быть более конкурентоспособными?
Изучите ключевые элементы
Human Way ™ и как
интегрировать их в свою работу или организацию в этом 60-минутном мастер-классе
в прямом эфире с Хилари Корна.
купить сейчас
Прочитать новую идею
, которая изменит правила игры?
UNprofessional: «Манифест» выйдет в виде книги в
2022 году. Руководство по навигации в
новой человеческой эре, которое революционизирует то, как
вы работаете, и стремительно увеличивает ваш успех.
Предзаказ Забронировать сейчас
Заказать Kickass Speaker
для следующего мероприятия?
Ваше мероприятие заслуживает уверенного и
проницательного женского голоса. Я приношу удовольствие,
энтузиазма и опыта для каждого сеанса
, виртуального или личного, чтобы создать
опыт, о котором ваша аудитория не может перестать говорить.
ПОГОВОРИМ
Непрофессиональная серияПолучите книгу
Непрофессиональный: Manifesto
Запуск в 2022
Предустановка
Слушайте последнее эпизод и подписывается
.
Прослушать
Непрофессиональная серияПолучите книгу
Непрофессиональный: Manifesto
Запуск в 2022
Предустановка
Слушайте последнее эпизод и подписывается
.
Прослушать
ДАВАЙТЕ ДЖЕМ В INSTAGRAM
Раньше я ненавидел моду. Всегда было тяжело
Даже когда кажется, что мы не можем контролировать
Я считаю, что мы вступаем в эру принятия
Инстаграм
Copyright © Хилари Корна. Все права защищены.
Двигатель— включение трехфазного насоса с помощью твердотельного реле
Задавать вопрос
Спросил
Изменено 9лет, 7 месяцев назад
Просмотрено 5к раз
\$\начало группы\$
Я сделал модуль с дистанционным (GSM) управлением для трехфазного насоса рядом с домом моих друзей. Насос должен работать ночью, и пройти 1 км до выключателя, пока они спят, проблема.
Ручной выключатель, переключает 3 фазы, который подключается через 4-жильный кабель (без заземления) к насосу на расстоянии 50 метров и 20 метров вниз от ручного переключателя. На насосе есть блок предохранителей и небольшая коробка, которая отключает насос в случае отсутствия подачи воды (блок давления воды). Насос тянет максимум 16 ампер, реальное количество не знаю (предохранитель на 16 ампер)
Мой модуль переключает трехфазное питание с помощью твердотельного реле (Eurotherm RS3DA 30A). Я вижу, что часть GSM работает и включает твердотельное реле, но насос не запускается.
Я не уверен, с чем это связано, у меня не было возможности измерить выходное напряжение, у меня была только отвертка для измерения напряжения, чтобы проверить, есть ли напряжение на выходе реле.
В какой-то момент насос после некоторого сброса блока давления воды) действительно работал, но он никогда не работал бы, просто запитывая все это через реле. Вытащив трехфазные разъемы из моего модуля и подсоединив их напрямую, насос запустится без проблем.
(после запуска насоса требуется некоторое ожидание, вы не можете просто включить и выключить его).
Дома я не смог проверить реле, за исключением модуля GSM (на основе Arduino)
Не знаю, почему это не работает. Может ли твердотельное реле изменить 3 фазы таким образом, чтобы это произошло из-за потери мощности (меньшее напряжение?) В следующий раз, когда я буду там (это 12-часовая поездка), я могу принести свой вольтметр, но он измеряет только одну фазу. Какие-нибудь другие вещи, которые я должен купить и взять с собой, чтобы протестировать и сравнить модуль в реальном мире? Реле поставить после блока предохранителей не поможет? Стоит ли искать механическое реле для переключения 3-х фаз? Решит ли это мои проблемы, или это просто лучше (на выключателе в гору тоже есть предохранитель).
При необходимости я мог бы подключиться к модулю давления воды, но это стоит что-то порядка 800 долларов США (мой модуль стоил около 120 долларов США), поэтому, если я сломаю его, я могу потерять друга (и мое право посетить их отдаленное место). ).
- двигатель
- измеритель напряжения
- твердотельное реле
- трехфазный
\$\конечная группа\$
4
\$\начало группы\$
Вы должны быть в состоянии проверить это самостоятельно дома, используя домашнюю сеть переменного тока под напряжением в качестве одной из фаз L1 и что-то вроде лампы в качестве нагрузки на T1. Держите лампу нейтральной, приближаясь к стене. Оставьте L2, L3, T2 и T3 отключенными. Это должно быть проще для устранения неполадок.
Крайне важно проверить, что управляющий выход Arduino удерживает напряжение выше 4 В, когда вы потребляете «ток удержания» 50 мА в подрядчике. Вы можете измерить это, включив выход и проверив напряжение на клемме + контактов управления подрядчиком. Устройство имеет «светодиодный индикатор», логику пересечения нуля и три оптоизолятора, подключенные к вашему источнику питания. Вы можете обнаружить, что для его управления необходим полевой МОП-транзистор с небольшим логическим уровнем, а не контакт Arduino.
Если ваш привод неисправен, вы можете оказаться в положении, когда некоторые, но не все фазы загораются (учитывая, что обнаружение перехода через ноль будет смещать пуск), что не очень хорошо для насоса, так как он остановится, но все равно будет рассеиваться сила. Поэтому, пока вы не исправите это, не оставляйте его включенным на долгое время.
\$\конечная группа\$
7
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.Карло Гавацци | Твердотельные реле
Carlo Gavazzi | Твердотельные реле
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Твердотельные реле (ТТР) для быстрого переключения тока
Твердотельные реле (ТТР) для быстрого переключения тока | Винкотек- Дом
- Товары
Vincotech предлагает полностью электронные реле, встроенные в два стандартных корпуса реле со стандартной конфигурацией контактов для инновационного, надежного и неизнашиваемого переключения.
