Реле протока для водонагревателя: особенности, виды и применение

alexxlabРазное
Что такое реле протока для водонагревателя. Как работает реле протока в водонагревателе. Какие бывают виды реле протока для водонагревателей. Как выбрать подходящее реле протока для водонагревателя. Как установить и подключить реле протока в водонагреватель.

Содержание

Что такое реле протока и зачем оно нужно в водонагревателе

Реле протока — это специальное устройство, которое контролирует поток воды в водонагревателе и дает сигнал на включение или выключение нагревательного элемента. Его основная задача — обеспечить безопасную и экономичную работу водонагревателя.

Принцип действия реле протока достаточно прост:

  • Когда вода начинает течь через водонагреватель, реле протока фиксирует движение и замыкает электрическую цепь.
  • Это дает сигнал на включение ТЭНа для нагрева воды.
  • Когда поток воды прекращается, реле размыкает цепь и нагрев отключается.

Благодаря такому принципу работы реле протока выполняет сразу несколько важных функций:


  • Защищает ТЭН от перегрева и выхода из строя при отсутствии воды.
  • Экономит электроэнергию, отключая нагрев когда вода не используется.
  • Обеспечивает автоматическое включение и выключение нагрева по мере необходимости.
  • Повышает общую безопасность эксплуатации водонагревателя.

Основные виды реле протока для водонагревателей

Существует несколько основных типов реле протока, которые используются в современных водонагревателях:

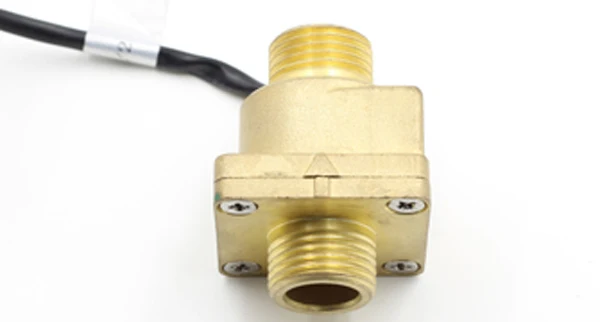

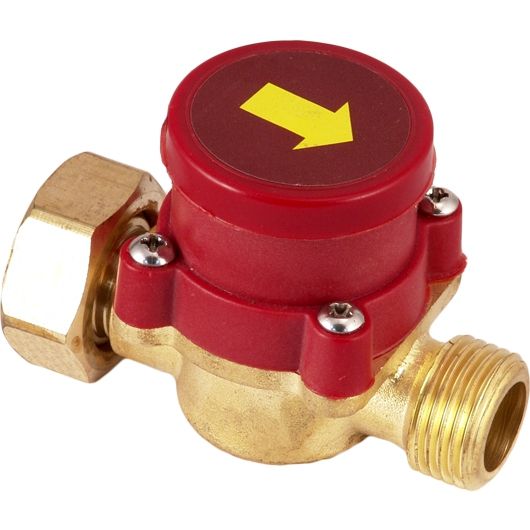

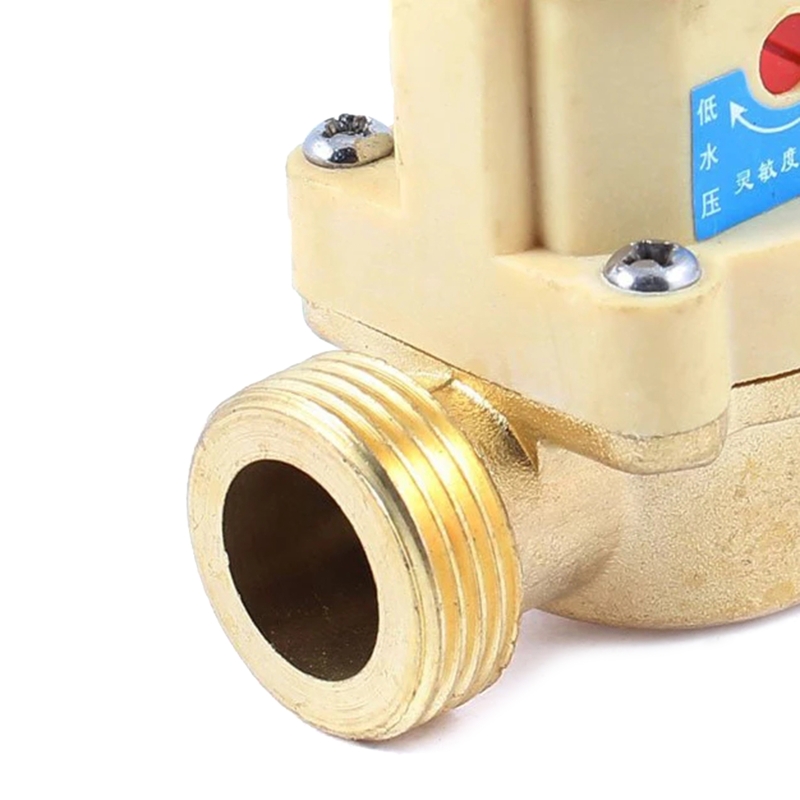

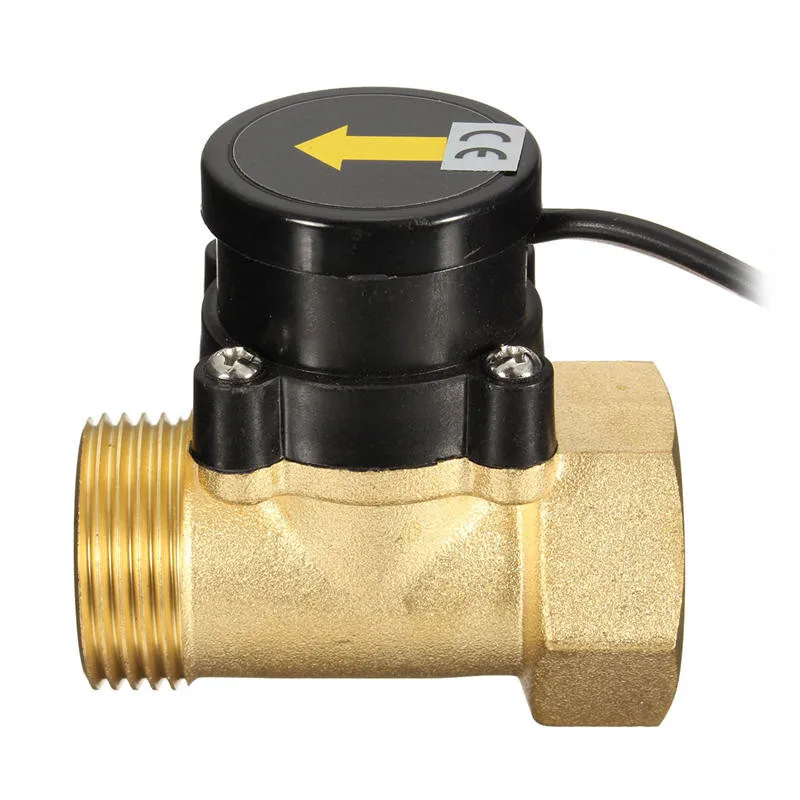

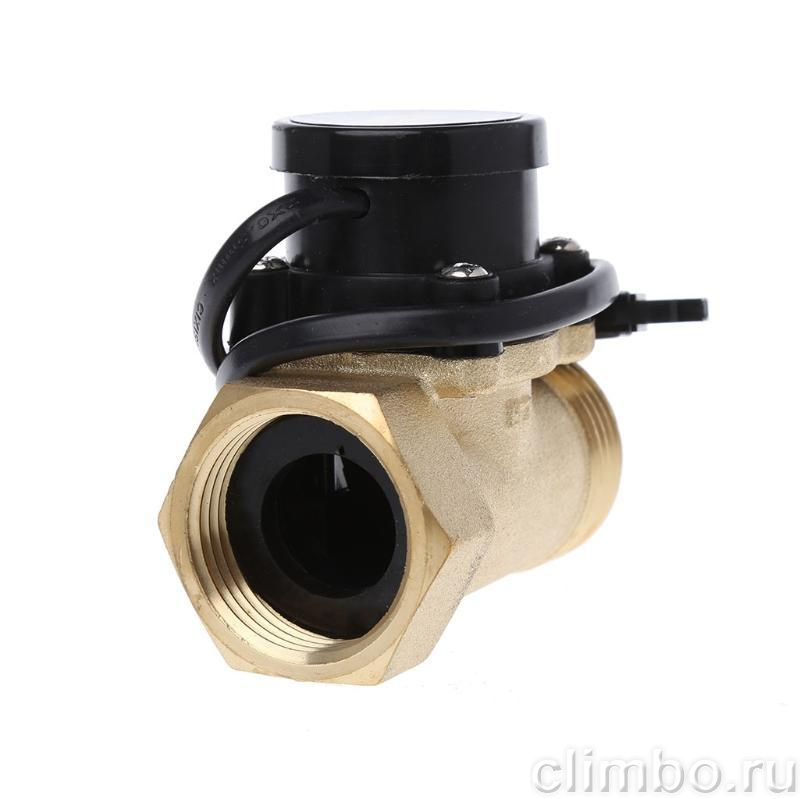

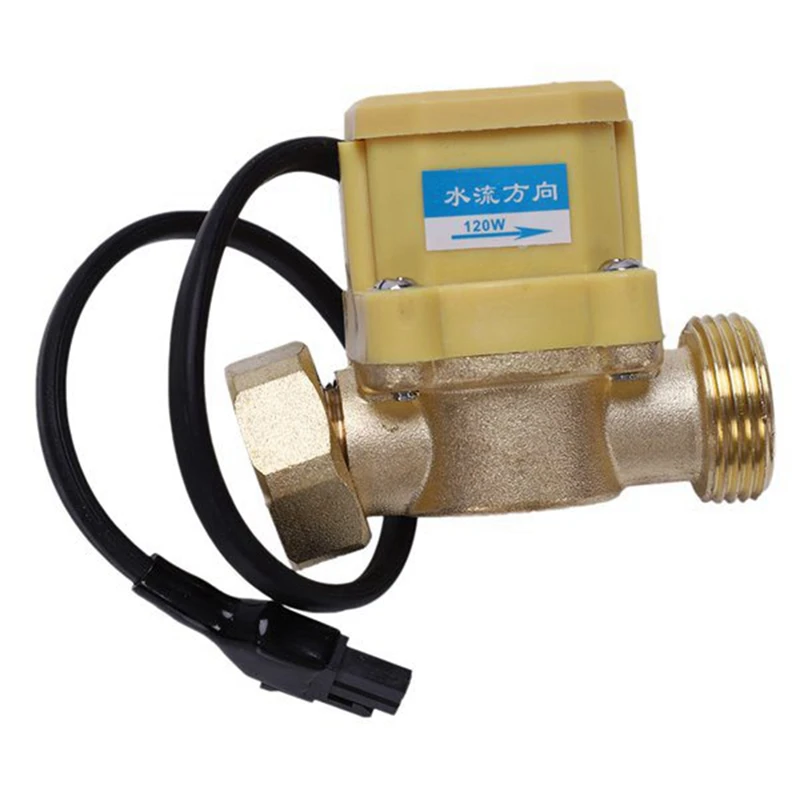

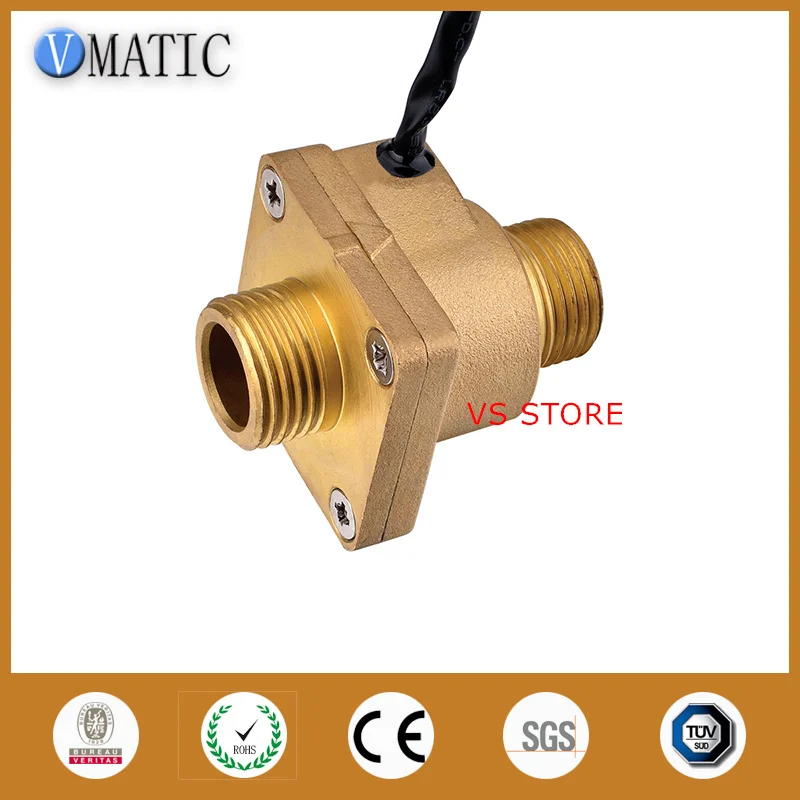

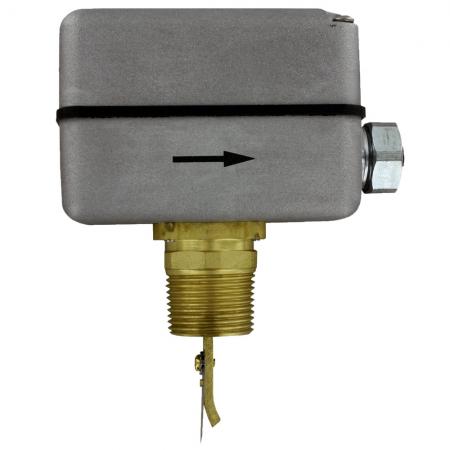

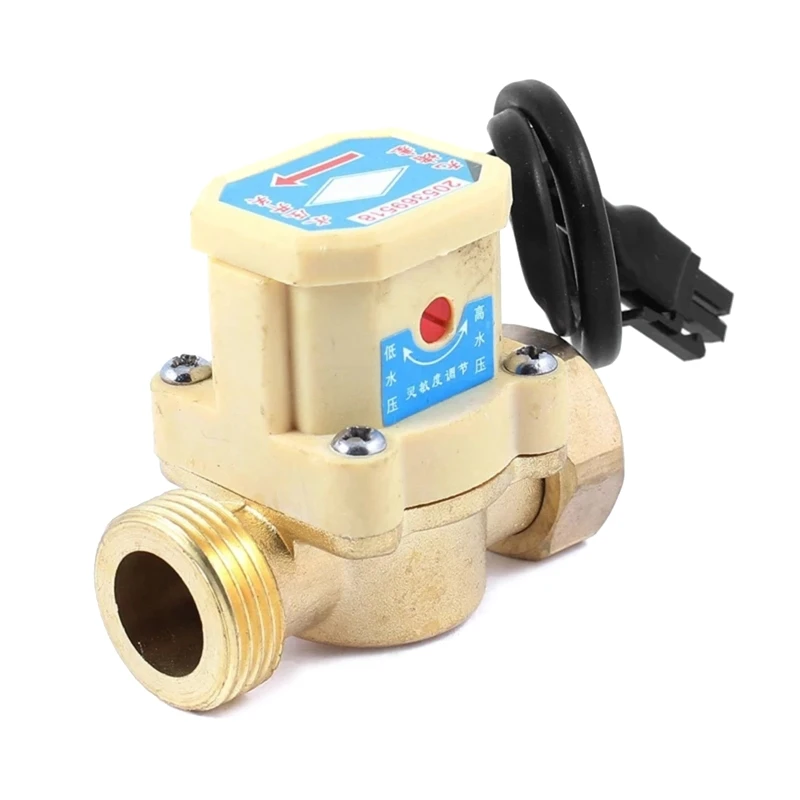

1. Лопастные (крыльчатые) реле

Это наиболее распространенный тип. Внутри корпуса находится подвижная крыльчатка, которая поворачивается под воздействием потока воды. При достаточном напоре крыльчатка замыкает контакты и включает нагрев.

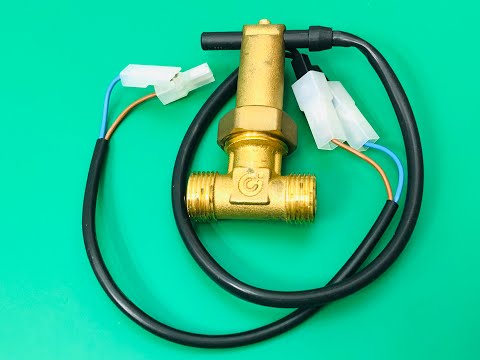

2. Поршневые реле

В них используется подпружиненный поршень, который перемещается под давлением воды. При определенном расходе поршень преодолевает сопротивление пружины и замыкает электрическую цепь.

3. Мембранные реле

Работают за счет деформации гибкой мембраны под воздействием потока воды. При прогибе мембраны происходит замыкание контактов.

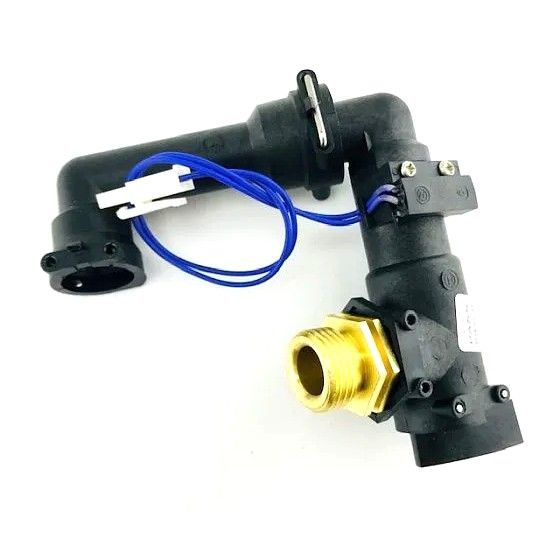

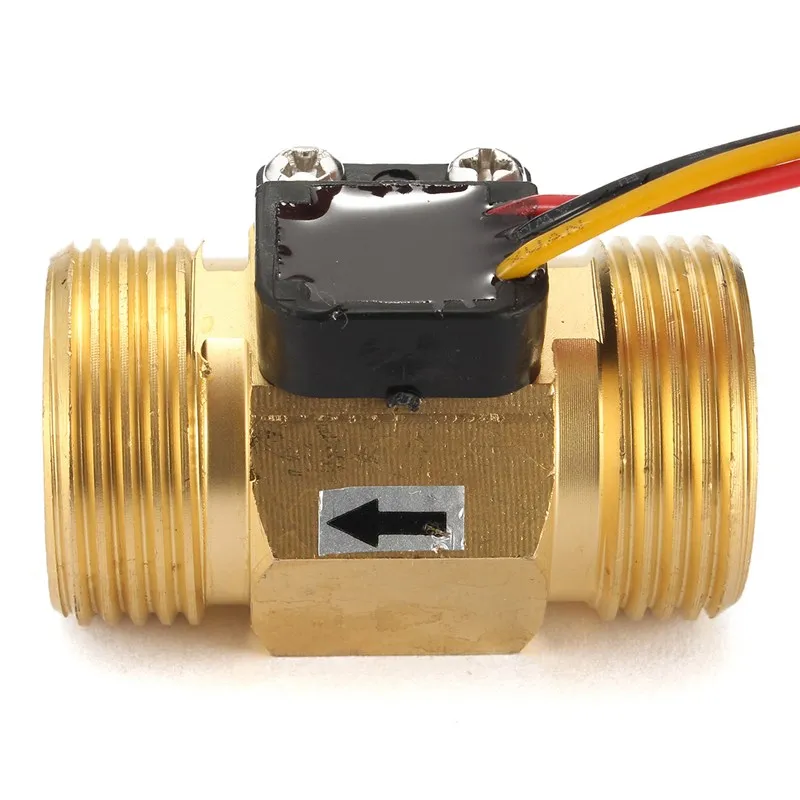

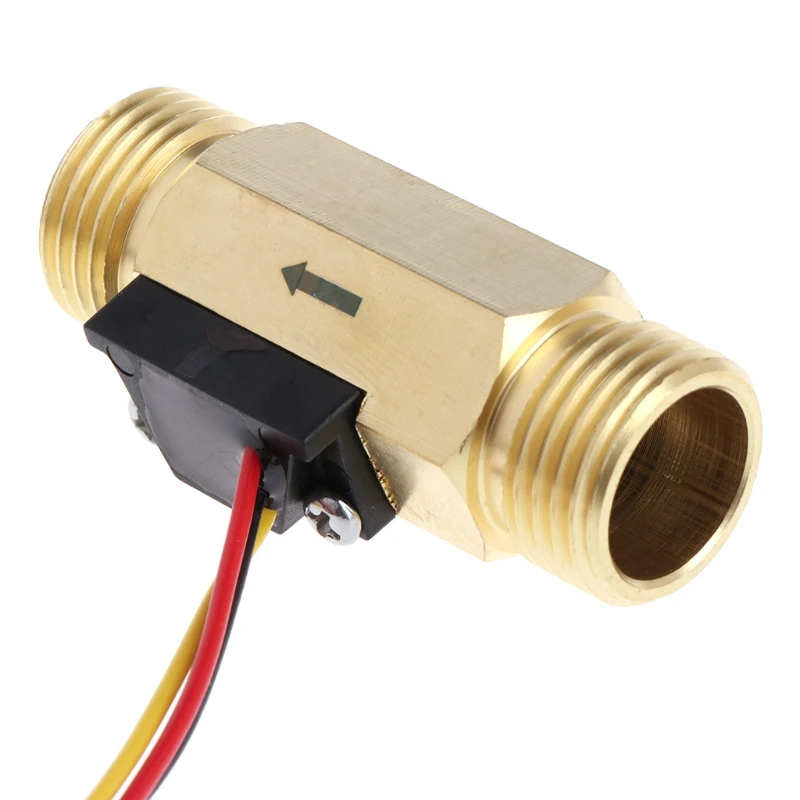

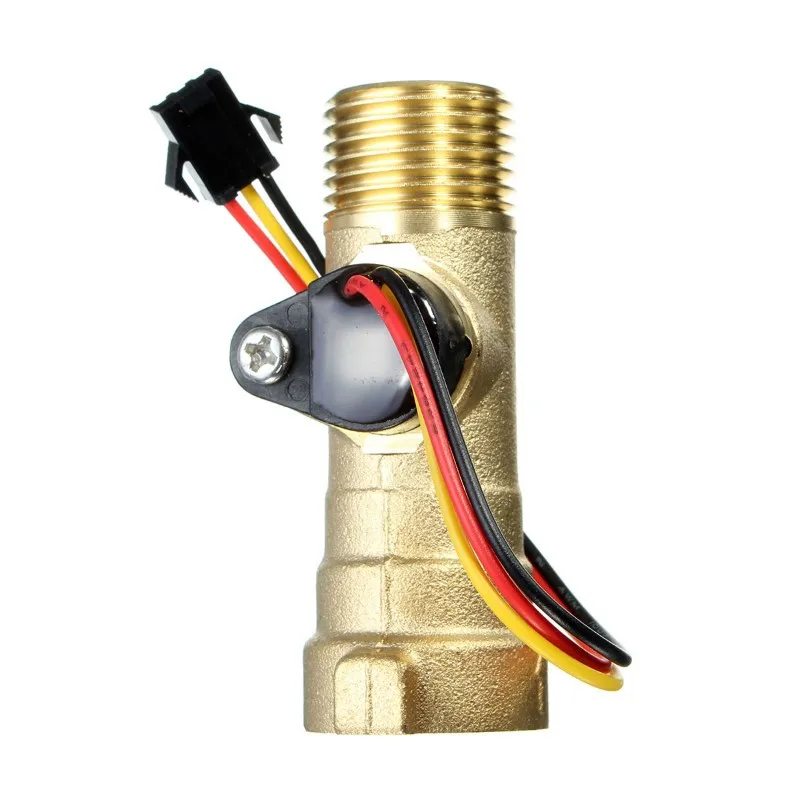

4. Электронные реле протока

Наиболее современный тип. В них используются различные электронные датчики (ультразвуковые, вихревые и др.) для определения наличия и скорости потока воды.

Как выбрать подходящее реле протока для водонагревателя

При выборе реле протока для водонагревателя нужно учитывать ряд важных параметров:

  • Диаметр подключения — должен соответствовать диаметру труб водонагревателя.
  • Минимальный расход срабатывания — обычно от 1 до 3 л/мин.
  • Максимальное рабочее давление — как правило не менее 6-8 бар.
  • Максимальная рабочая температура — обычно до 80-100°C.
  • Электрические характеристики — напряжение и сила тока.
  • Степень защиты корпуса — желательно не ниже IP44.

Также стоит обратить внимание на материал изготовления (латунь, нержавеющая сталь), наличие фильтра, простоту монтажа и обслуживания.

Установка и подключение реле протока в водонагреватель

Процесс установки реле протока в водонагреватель включает следующие основные этапы:

  1. Отключение водонагревателя от электросети и водоснабжения.
  2. Слив воды из водонагревателя.
  3. Демонтаж старого реле протока (если производится замена).
  4. Установка нового реле на входе холодной воды в водонагреватель.
  5. Подключение электрических проводов согласно схеме.
  6. Проверка герметичности соединений.
  7. Заполнение водонагревателя и включение.

При самостоятельной установке важно строго соблюдать инструкцию производителя и правила безопасности. В случае сомнений лучше обратиться к квалифицированному специалисту.


Обслуживание и возможные неисправности реле протока

Реле протока обычно не требует специального обслуживания. Однако периодически рекомендуется проводить следующие процедуры:

  • Очистка фильтра грубой очистки перед реле (если есть).
  • Проверка и при необходимости очистка внутренних элементов реле от накипи и загрязнений.
  • Контроль герметичности соединений.
  • Проверка работоспособности и чувствительности реле.

Основные неисправности, которые могут возникнуть в работе реле протока:

  • Залипание контактов — реле не размыкается при прекращении потока воды.
  • Потеря чувствительности — реле срабатывает только при большом расходе воды.
  • Механическое повреждение внутренних элементов.
  • Нарушение герметичности и протечки.

При обнаружении неисправностей рекомендуется заменить реле протока на новое.

Преимущества использования реле протока в водонагревателях

Применение реле протока в конструкции водонагревателей дает ряд существенных преимуществ:

  • Повышение безопасности эксплуатации за счет защиты от перегрева.
  • Экономия электроэнергии благодаря автоматическому отключению нагрева.
  • Увеличение срока службы нагревательных элементов.
  • Удобство пользования — нет необходимости вручную включать и выключать нагрев.
  • Возможность точной регулировки момента включения нагрева.

Все это делает реле протока важным и практически незаменимым элементом современных водонагревателей.


Альтернативные способы контроля потока в водонагревателях

Помимо реле протока, в некоторых моделях водонагревателей могут использоваться и другие способы контроля потока воды:

  • Датчики давления — реагируют на изменение давления в системе при открытии крана.
  • Термодатчики — фиксируют изменение температуры воды при начале ее движения.
  • Электромагнитные расходомеры — измеряют объем проходящей воды.
  • Комбинированные системы — сочетают несколько способов контроля для повышения надежности.

Однако реле протока остается наиболее распространенным и надежным решением для большинства бытовых водонагревателей.


Водонагреватель ВН-10 — «ТриЭф» Инжиниринговая компания

Назначение

Водонагреватель предназначен для нагрева и поддержания заданной температуры теплоносителя (воды) в системах – водяных рубашках устройств (продуктопроводов, емкостей промежуточных, миксеров, темперирующих машин и т.д.), а также формирования аварийного сигнала при возникновении аварийной ситуации в технологических системах.

Устройство и работа

Водонагреватели изготавливаются в различных исполнениях, отличающихся друг от друга типом циркуляционного насоса, наличием реле протока и расширительного бачка.

Водонагреватель состоит из корпуса, который представляет собой сварную конструкцию из нержавеющей стали, в нижней части корпуса имеются лапки, которыми водонагреватель устанавливается на пол или раму устройств, и закрепляется. Кабелепровод, корпус и клеменная коробка предназначены для электромонтажа. Водонагреватель с водяной рубашкой составляет систему, по которой насосом прокачивается вода, нагрев воды и поддержание необходимой температуры осуществляется в корпусе с блоком ТЭН в соответствии с заданной температурой. Имеется датчик температуры, реле протока, расширительный бочок, предохранительный клапан.

Работу системы в соответствии с описанным алгоритмом обеспечивает щит управления, который осуществляет регулирование мощности, выводимой на блок ТЭН водонагревателя, и управление электроприводом насоса с целью поддержания заданной температуры и формирует дискретный сигнал о достижении заданной температуры теплоносителя в рубашках устройств. Щит управления в состав водонагревателя не входит и поставляется самостоятельно.

Технические характеристики
Наименование

Значение параметра на исп.

–

01

02

03

04

05

Температура нагревания, ºС

от 30 до 90

Мощность водонагревателя, кВт, не более

10

Мощность привода насоса циркуляционного, Вт, не более

235

60

235

60

235

60

Высота подъема воды, м, не менее

20

10

10

5

20

10

Габаритные размеры, мм, не более:

длина

ширина

высота

1309

345

405

940

305

340

1110

345

405

Масса, не более

23

20

22


Проточные водонагреватели Thermex System


Проточные водонагреватели Thermex System 600/800 — напорные, с гидравлическим управлением, работающие как c мягкой, так и c жесткой водой.

Общим для всех моделей серии Систем водонагревателей является экономичность, длительный срок службы и удобство в использовании, небольшие размеры. ЭВН этой серии устанавливаются в систему горячего водоснабжения в удобном для вас месте.

Рис.1. Внешний вид проточного водонагревателя ЭВН Термекс System

Бытовой проточный водонагреватель Thermex с подключением в розетку 220В (Включение ЭВН стационарное в однофазную сеть 220В) предназначены для мгновенного подогрева водопроводной воды в бытовых целях.

Большая мощность способствует водоразбору горячей воды из нескольких точек.

Конструкция данного электроводонагревателя проточного типа – это нагревательная колба, медный ТЭН, датчик протока воды, датчик контроля температуры воды.

Особенности проточного водонагревателя Thermex System 600/800

Медный теплообменник в форме змеевика – надежно работает в условиях большого давления и температуры. Абсолютно не подвержен коррозии.

ТЭН с керамическим наполнителем – новая технология производства нагревательных элементов с нихромовой спиралью и керамическим наполнителем радикально увеличивает срок службы и коэффициент полезного действия.

Электромагнитный датчик протока – дает управляющий импульс к электромагнитному реле при достаточном протоке воды.

Термостойкий корпус – изготовлен из специального пластика, защищающего прибор от трещин и повреждений.

Двойной температурный датчик имеет 2 ступени защиты — при 60C и 90C. Тестируется на 100 000 циклах.

Электромагнитное реле – автоматически включает и отключает питание. Тестируется на 100 000 включений-выключений.

Технические характеристики электроводонагревателя Термекс Систем 600/800

Тип электроводонагревателя — проточный

Способ нагрева — электрический

Максимальная температура нагрева воды +60 С

Номинальная мощность — 6 / 8 кВт

Давление на входе — 0. 40 — 6 / 8 атм.

Напряжение сети — 220 В

Мощность — 6 / 8 кВт

Производительность — 5 / 7 л/мин

Нагревательный элемент — трубчатый

Способ подачи воды — напорный

Управление — гидравлическое

Функции — индикатор включения

Защита — ограничение температуры нагрева, защита от перегрева

Фильтрация — фильтр для воды

Вес — 2 кг

Установка — горизонтальная, нижняя подводка, способ крепления: настенный

Размеры (ШхВхГ) — 270x170x95 мм

Медный трубчатый теплообменник

Конструкция проточного электроводонагревателя Thermex System 600/800

Рис.2. Устройство проточного водонагревателя Термекс Систем

Вода нагревается, проходя по медному контуру, в котором расположены нагревательные элементы (Рис. 2). Требуемая температура достигается регулировкой потока воды. Температура водопроводной воды может значительно колебаться в течение года: от 5С до 20С.

Это означает, что при одинаковой температуре воды на выходе, поток воды зимой будет меньше, чем летом. Для получения эффективной струи воды при пользовании душем используйте прилагаемую душевую насадку.

После подачи воды в электрический водонагреватель и установления минимального допустимого протока (1,8 л), реле автоматически включит термоэлектрические нагреватели (ТЭНы). При уменьшении протока воды на входе ниже минимально допустимого автоматически отключаются ТЭНы, соответственно, нагрев прекратится.

Средством защиты от перегрева служат температурный датчик, установленный на медном контуре нагревателя. Он отключает ЭВН от электрической сети в случае перегрева воды (что не является неисправностью). После охлаждения нагревателя включится автоматически.

Если произошло нагревание воды до температуры выше 90С, то сработает вторая ступень датчика, в данном случае возобновление работы прибора возможно только после механического включения последнего (снять крышку, нажать кнопку на температурном датчике, крышку закрыть).

Подключение водонагревателя Термекс System 600/800 к водопроводу

Подсоедините кран (в комплект не входит), обеспечивающий плавную регулировку подачи воды, к левому патрубку ЭВН с маркировкой «Вход».

Соедините кран и трубу холодного водоснабжения, используя медную трубу диаметром 10-15 мм или гибкую подводку. Для безотказной работы рекомендуется использовать фильтр предварительной очистки воды.

При затяжке соединений на электроводонагревателе, необходимо удерживать переходные муфты входного и выходного патрубков при помощи разводного или гаечного ключа во избежание повреждения внутренних соединений металлических частей водонагревателя!

Соедините излив, душевую насадку (при помощи длинного гибкого шланга, входящего в комплект водонагревателя) или излив и душевую насадку с переходником с правым патрубком ЭВН с маркировкой «Выход».

После подключения подайте воду в прибор. После его заполнения закройте кран подачи воды.

Запрещается устанавливать какую-либо запорную арматуру на выходное отверстие нагревателя, препятствующее свободному выходу воды.

Запрещается использовать подводку бывшую ранее в употреблении.

Эксплуатация водонагревателя Thermex System 600/800

Включить электропитание прибора, включив двухполюсный выключатель.

При прохождении воды через реле протока включится световая индикация на крышке прибора.

Плавно повернуть ручку крана горячей воды.

Подождать 15-20 секунд, пока температура воды на выходе стабилизируется.

Если вода слишком холодная, уменьшить подачу воды, если слишком горячая, открыть кран подачи холодной воды для достижения необходимой температуры.

После окончания пользования водонагревателем при закрытии крана горячей воды произойдет автоматическое отключение ЭВН и нагрев воды прекратится.

Техобслуживание электроводонагревателя Термекс System

Оберегайте поверхность ЭВН от повреждений, ударов и воздействия активных растворителей.

Протирайте загрязнённые поверхности водонагревателя мягкой тканью, смоченной в мыльном растворе.

Не допускайте при этом применения абразивных или химически активных моющих средств.

Все работы по обслуживанию прибора производить только после отключения его от электропитания.
