Что такое витая пара и как она устроена

Витая пара — это тип кабеля, состоящий из нескольких пар изолированных проводников, скрученных между собой. Скручивание проводников позволяет уменьшить электромагнитные помехи и перекрестные наводки. В современных сетях чаще всего используется кабель с 4 витыми парами.

Основные компоненты витой пары:

• Медные проводники — обычно 8 штук (4 пары)
• Изоляция проводников
• Витые пары проводников
• Внешняя оболочка кабеля
• Экранирующая оплетка или фольга (в экранированных кабелях)

Витая пара — самый распространенный тип кабеля для организации локальных компьютерных сетей. Она обеспечивает высокую скорость передачи данных на небольшие расстояния при относительно невысокой стоимости.

Категории кабелей витая пара: от Cat3 до Cat8

Кабели витая пара делятся на категории в зависимости от их характеристик. Основные категории:

• Cat3 — до 16 МГц, для телефонных линий
• Cat5 — до 100 МГц, для сетей 100 Мбит/с
• Cat5e — до 100 МГц, для сетей 1000 Мбит/с
• Cat6 — до 250 МГц, для сетей 1000 Мбит/с
• Cat6a — до 500 МГц, для сетей 10 Гбит/с
• Cat7 — до 600 МГц, для сетей 10 Гбит/с
• Cat8 — до 2000 МГц, для сетей 25/40 Гбит/с

Чем выше категория, тем лучше характеристики кабеля и выше максимальная скорость передачи данных. Для домашних сетей обычно достаточно Cat5e или Cat6, для офисов рекомендуется использовать Cat6a и выше.

Экранированные и неэкранированные кабели: в чем разница

По наличию экранирования витые пары делятся на:

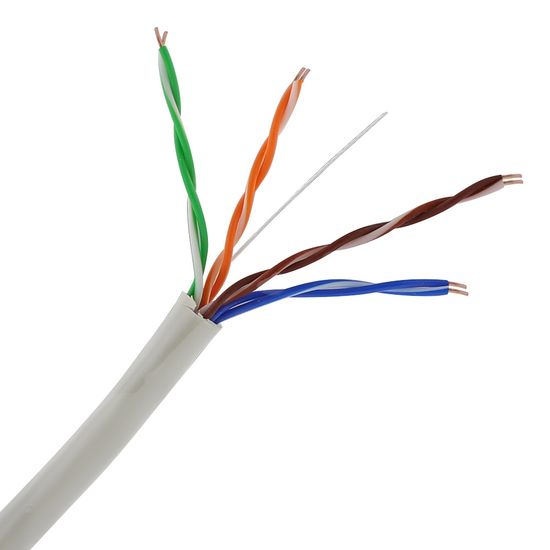

• UTP (Unshielded Twisted Pair) — неэкранированная витая пара
• FTP (Foiled Twisted Pair) — витая пара с общим экраном из фольги

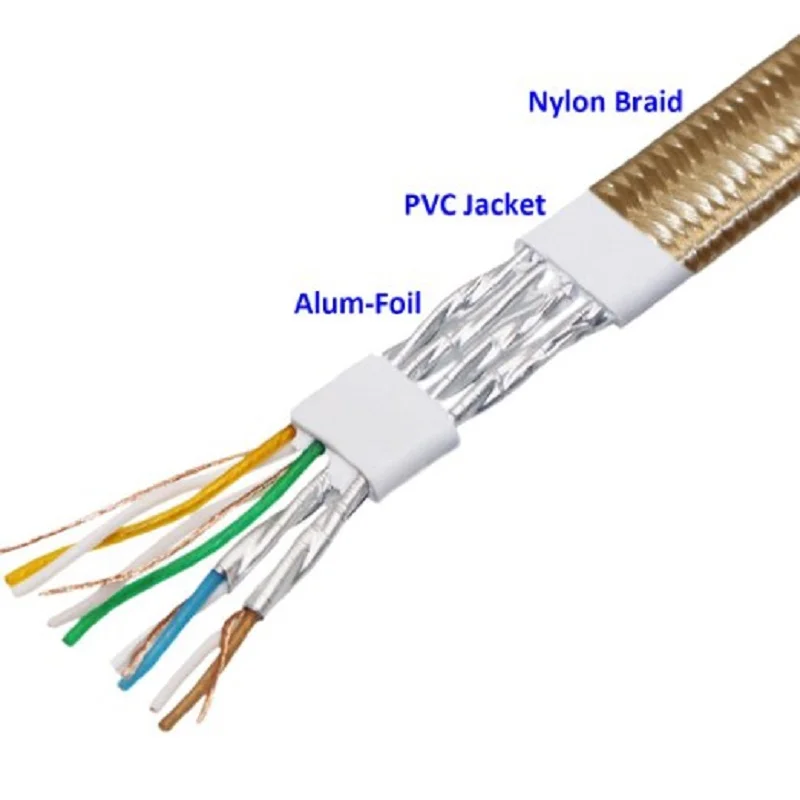

• STP (Shielded Twisted Pair) — витая пара с экраном для каждой пары
• SFTP (Shielded Foiled Twisted Pair) — витая пара с двойным экранированием

Экранирование защищает кабель от внешних электромагнитных помех. Неэкранированные кабели дешевле и удобнее в монтаже, но более подвержены наводкам. Экранированные кабели обеспечивают лучшее качество сигнала, особенно на высоких частотах и в условиях сильных помех.

Как выбрать оптимальный кабель для домашней сети

При выборе кабеля для домашней сети стоит учитывать следующие факторы:

1. Требуемая скорость — для большинства домашних сетей достаточно Cat5e (1 Гбит/с)
2. Расстояние — витая пара эффективна на дистанциях до 100 метров
3. Помехи — при наличии сильных помех лучше использовать экранированный кабель
4. Стоимость — более высокие категории и экранированные кабели дороже
5. Перспективы апгрейда — Cat6 и выше обеспечат запас на будущее

Для большинства домашних сетей оптимальным выбором будет неэкранированный кабель Cat5e или Cat6. Они обеспечат высокую скорость при разумной цене.

Особенности прокладки кабелей витая пара

При монтаже сети на основе витой пары важно соблюдать следующие правила:

• Минимальный радиус изгиба кабеля — не менее 4 диаметров для неэкранированного и 8 для экранированного
• Максимальная длина сегмента — не более 100 метров
• Кабель не должен проходить рядом с источниками сильных электромагнитных помех
• При прокладке в стенах рекомендуется использовать гофру или кабель-каналы
• Необходимо оставлять запас кабеля на концах для коммутации

Правильная прокладка кабеля обеспечит высокую скорость и надежность работы сети на долгие годы.

Коннекторы и инструменты для работы с витой парой

Для подключения витой пары используются следующие разъемы:

• RJ-45 — 8-контактный разъем для подключения к сетевым устройствам
• Keystone — модульные розетки для настенного монтажа
• Патч-панели — для коммутации в серверных шкафах

Основные инструменты для работы с витой парой:

• Обжимной инструмент — для установки разъемов RJ-45
• Ударный инструмент — для заделки кабеля в кейстоуны и патч-панели
• Кабельный тестер — для проверки правильности монтажа
• Стриппер — для снятия внешней изоляции кабеля

Наличие качественного инструмента значительно упрощает монтаж сети и повышает надежность соединений.

Перспективы развития технологии витой пары

Несмотря на развитие беспроводных технологий, витая пара остается основой для построения локальных сетей. Ее развитие продолжается в следующих направлениях:

• Увеличение пропускной способности — уже разрабатываются стандарты на 40 и 100 Гбит/с
• Улучшение защиты от помех — совершенствование экранирования и балансировки пар
• Уменьшение толщины кабеля при сохранении характеристик
• Развитие технологии Power over Ethernet для питания устройств по витой паре

Витая пара еще долго будет оставаться актуальным решением для организации проводных компьютерных сетей.

Что лучше подключить в квартиру для интернета

• Главная
• Полезное
• Полезные статьи
• Что лучше подключить в квартиру для интернета

×

По вашему адресу мы проведём дополнительную проверку по тех.возможности и обновим зону покрытия

×

Проверьте адрес на возможность подключения

Не получается найти адрес?

×

Подключение тарифа

Технологии развлечений

200 Мбит/с

150 Каналов

15 Гб

2000 Мин

500 Смс

Стоимость подключения 0₽

Абонентская плата в месяц 600₽

Итого 600₽

×

Оставьте заявку, и мы перезвоним вам для консультации

×

Получить консультацию

×

Оперативная поддержка

8 (958) 111-94-69

Проверить кабель, переоформить договор, оформить переезд, подключиться.

×

Бесплатное подключение

8 (958) 111-94-69

Проверить кабель, переоформить договор, оформить переезд, подключиться.

или заполните форму для консультации специалиста

×

Выберите город

Волгоград Воронеж Екатеринбург Иркутск Казань Кемерово Красноярск Москва Нижний Новгород Новокузнецк Новосибирск Омск Пермь Ростов-на-Дону Самара Санкт-Петербург Томск Челябинск

Определить автоматически

×

Подберите тариф, ответив на 6 вопросов

1. Где планируете подключение?

2. Какие услуги вам нужны?

3. Вы хотите стать новым клиентом?

4. Введите адрес подключения

5. На какую сумму ориентируетесь?

6. Нужен ли WIFI роутер?

×

Спасибо, Ваша заявка отправлена!

Кабель витая пара (UTP) для интернета и видеонаблюдения

Разбираемся, что такое витая пара. Какие бывают сетевые кабели по категории. Какой кабель выбрать для прокладки в доме. Для чего нужен патч корд. Расшифровка маркировки сетевого кабеля LAN.



Что такое витая пара?

ВитАя пара — это два скрученных изолированных провода. Скручивание делается для того, чтобы оба провода находились в одинаковых условиях, то есть воздействие на них внешних помех не отличалось.

В одном кабеле может быть несколько пар, обычно 2 или 4, заключенных в общую пластиковую гибкую оболочку.



Какие бывают витые пары. Обозначение сетевого кабеля.

• UTP (Unscreened Twisted Pair) — неэкранированная (Unshielded) витая пара (НВП).



• FTP (Foiled Twisted Pair) — фольгированная витая пара с одним общим внешним экраном. (Под экраном проложена медная луженая контактная проволока диаметром 0,4 мм.)

бывает ещё такая разновидность — S-FTP (Shielded Foiled Twisted Pair) — фольгированная экранированная витая пара с двумя внешними экранами.





• STP (Shielded Twisted Pair) — фольгированная экранированная (Shielded) витая пара. В таком кабеле каждая пара экранирована отдельным экраном.

S-STP (Screened Shielded Twisted Pair) — защищенная экранированная витая пара, в которой каждая пара экранирована отдельным экраном. Имеется дополнительный общий внешний экран.

Плюсы и минусы экранированной витой пары

Плюсы экранированного кабеля: 1. при правильном заземлении экрана обеспечивает лучшую электромагнитную совместимость кабельной системы с остальными источниками и приемниками помех. 2. лучшая защищённость от перехвата информации.

Минусы экранированной витой пары: 1. заметно дороже неэкранированного (в 2 раза). 2. неправильное заземление экранов может ухудшить параметры сети. 3. требуются специальные коннекторы которые обеспечат заземление экранов. 4. Экран нужно заземлять со всех сторон, чтобы не было выноса потенциала.

Для обычного дома, где электромагнитные помехи не имеют существенных значений, достаточно применить UTP кабель.



Одножильные или многожильные проводники?

• одножильные проводники в витой паре (Solid) — обладает лучшими и более стабильными характеристиками по сравнению с многожильными. Поскольку он жёсткий, его применяют для прокладки стационарной сети LAN.
• многожильные проводники (Stranded или Flex) — используют для соединения портов оборудования между собой или со стационарной сетью при небольших расстояниях. Такие проводники называются патч корд (patch cord) — отрезок многожильного 4-парного кабеля длиной 1–10 м с вилками RJ-45 на концах. .



Материал проводников витой пары



медные жилы (Cu) — идеальный вариант, но ненамного дороже чем омеднённый провод.



омеднённые жилы (Copper Clad Aluminium Wires (CCAW, CCA)) — омеднение алюминиевой жилы производится с расчетом на скин-эффект. Его суть состоит в том, что при высоких частотах передаваемого сигнала, большая часть тока протекает по поверхностному слою проводника. Несомненный плюс — ниже цена. Существенные минусы — хрупкий, проводник ломается при небольших радиусах изгиба, плохо обжимается коннектором RJ-45 — жила плохо держится в разъеме (плавающий контакт), непредсказуемость волнового сопротивления (импеданса) в зоне контакта при заделки кабеля в разъем розетки. Не рекомендуется применять для POE (постоянный ток будет протекать по центральной алюминиевой жиле, а алюминиевая жила имеет сопротивления гораздо больше, чем медная. Это повлечет за собой большие потери мощности сигнала и приведет к нагреву кабелей).



Как отличить медь от омеднённого провода?

Нужно всего лишь конец жилы нагреть в пламени зажигалки. На медном проводе образуется капелька, но при этом, сама жила не деформируется. Омедненный алюминий изгибается в месте нагрева, а при сильном нагреве может отломаться.



Моё мнение — вы не много сэкономите, выбрав омеднённую жилу. А вот «плавающие» проблемы могут быть. Я за медные провода.





Сечение проводников витой пары.

В соответствии со стандартом AWG (American Wire Gauge — американские калибры проводов) чаще  применяются проводники 24 AWG (0,2–0,28 мм², диаметр 0,511мм) и 22 AWG (0,33–0,44 мм²). Бывают ещё 26 AWG (сечение 0,13 мм²). Существенного значения на скорость сети сечение не оказывает. Выбор сечения имеет некоторое значение при подключении по технологии POE на больших расстояниях.



Категории кабеля витая пара (Cat).

Пропускная способность провода для LAN определяется категорией (Category) — количеством витков на 1м длины. категории кабеля витая пара

К категории 1 относят обычные не витые телефонные кабели. По ним можно передавать только речь.

Категории 2,3,4 используются крайне редко.

Кабель категории 5 (Cat.5e) в настоящее время самый распространённый кабель для домашних сетей, рассчитанный на передачу данных в полосе частот до 200 МГц на скорости 1000Мбит/с Gigabit Ethernet (1000BASE-T). Состоит из витых пар, имеющих не менее 27-ми витков на 1 м длины.

Кабель категории 6 и 7 рассчитан на более высокие частоты, которые определяет производитель кабеля, и в домашней сети как правило не используется.



Про маркировку кабелей витой пары



Например

U/UTP CCA 2PR Cat.5e Solid 24AWG PVC — не экранированный кабель, омедненный алюминий, состоит из 2 пар по 2 жилы, категории 5e, каждая жила в виде цельной проволоки, диаметр жилы 0,51 мм, внешняя оболочка поливинилхлорид

F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0. 51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки

4PR U/UTP 23AWG Cat.6 LSZH — 4 пары по две жилы, не экранированный кабель, диаметр жилы 0.57мм, категория 6, малой дымности и не выделяющий галогенов

Жилы кабеля покрыты полиэтиленом высокого давления.

Защитная оболочка кабеля бывает:

из ПВХ пластиката (PVC) — для прокладки внутри зданий

из сшитого полиэтилена  (PE) — снаружи зданий и сооружений — устойчив к ультрафиолету.

Маркировка LSOH (варианты LSZH, ZH нг(A)-HF)  «low smoke, zero halogen» относится к самым безопасным кабелям, которые выделяют ограниченное количество дыма и вредных веществ в случае возгорания (не распространяют горение пламени).





Ocoбенности монтажа провода LAN

Регламентированный минимальный радиус изгиба неэкранированного кабеля при монтаже — 8 внешних диаметров кабеля, экранированного — 10 (при резких изгибах витой пары нарушается однородность симметричной среды передачи — падает скорость соединения).



Кабель витая пара utp как правило продаётся в коробках по 305м и стоит около 50$ за коробку.





Срок службы кабелей витой пары как правило от 15 лет.









Как выбрать кабель Ethernet? (Объяснение типов CAT 5E, CAT 6, CAT 7 и CAT 8)

Что такое кабели Ethernet?

Переход к другим категориям Ethernet.

Ethernet — это согласованный формат электрического сигнала, который традиционно используется для связи между устройствами в общей подключенной инфраструктуре (кабели Ethernet). Оригинальный Ethernet использовался на коаксиальном кабеле с медными жилами. Эта инфраструктура может охватывать местные, муниципальные или обширные районы. Примерами этого могут быть локальная офисная сеть, городские правительственные учреждения или глобальная связь через Интернет и спутниковую связь.

Что касается локальной инфраструктуры, Ethernet превратился из коаксиального кабеля большой толщины 900 футов (коаксиальный кабель) в более модульный стандарт тонкой проводки длиной 328 футов. Современные модульные витые пары длиной 328 футов / 100 метров имеют несколько стандартов конструкции (номинальная категория), что дает преимущества в отношении качества сигнала и технических характеристик пропускной способности.

В 1990-х годах компания AT&T первой внедрила новый (витая пара) стандарт модульной проводки RJ-45 для Ethernet, получивший название StarLAN. Эти ранние кабели Ethernet использовались и используются для соединения устройств Ethernet друг с другом, и их намного проще устанавливать и использовать, чем старые коаксиальные кабели. Они используются дома, в офисе и на производстве для подключения проводных устройств, таких как компьютеры, принтеры, сетевые маршрутизаторы и коммутаторы.

Кабели Ethernet имеют разные характеристики в зависимости от их спецификации. Категория кабеля с витой парой или спецификация кабеля в первую очередь зависят от конструкции и количества витков на фут сигнальных пар проводов в конструкции кабеля. В новой конструкции кабеля Ethernet с витыми парами могут использоваться гибкие физические барьеры для отделения пар связи друг от друга и помех от ЭМП (электромагнитного поля) окружающей среды.

Вот некоторые основные сведения о различных типах кабелей Ethernet. Варианты коаксиальных кабелей существуют, но конкретно в этом посте не рассматриваются.

Категория Рейтинги (спецификации) модульного кабеля Ethernet

Модульные кабели Ethernet с витой парой можно сравнивать так же, как мы сравниваем программное обеспечение. Первой версией обычно является версия программного обеспечения 1.0. Затем, после доработок и исправлений ошибок, Версия ПО повышается до 1,5, затем до 2,0, затем до 3,0 и так далее. Все версии по-прежнему верны в своем собственном контексте, но не могут использовать один и тот же номер версии. Это похоже на кабели Ethernet и добавляет такие функции, как экранированная витая пара, неэкранированная витая пара, оптоволоконные кабели.

На сегодняшний день на рынке существует три (3) наиболее распространенных версии категорий кабелей Ethernet в зависимости от того, когда они были проложены: CAT 5E, CAT 6 и CAT 7. Давайте посмотрим, что они влекут за собой и чем они отличаются друг от друга. к вашим сетевым потребностям.

Все три версии сетевых кабелей имеют одну общую черту – основные аспекты использования витых пар проводов; однако часто существует более одной категории, которая отвечает каждому типу ваших потребностей. Например: если вам нужна сверхскоростная передача данных и вы не против потратить дополнительные деньги, у вас есть варианты с оптоволоконным кабелем, коаксиальным кабелем или кабелем с изолированной витой парой. Чаще всего устанавливаются неэкранированные витые пары, такие как CAT 5E.

Ключевым моментом здесь является понимание ваших текущих или желаемых потребностей в отношении расстояния, пропускной способности и стоимости устанавливаемых типов кабелей Ethernet.
Имейте в виду, что стоимость установки независимо от типа выбранного Ethernet-кабеля или оптоволоконного кабеля примерно одинакова для работы. У вас будут немного более высокие затраты на оптоволоконные компоненты для ваших сетевых кабелей и инфраструктуры в целом, и у вас может не быть подключения оптоволоконных кабелей к маршрутизатору/модему для подключения к Интернету.

Большинство инсталляторов всегда выбирают кабель с витой парой, а CAT 5e является стандартной базовой линией для 1-гигабитных скоростей, которые не превышают наименьший общий знаменатель вашей сети, такой как ваше интернет-соединение. Выберите соответствующий вариант среди некоторых из этих вариантов кабелей Ethernet.

Если вам нужна более длинная перспективная инфраструктура по сравнению с CAT 5e, вы можете выбрать стандарт 10 Гбит/с ~ 40 Гбит/с, такой как CAT 7 CAT 8, если он будет хорошо работать с вашим существующим оборудованием или планируемыми в будущем сетевыми кабелями/соединительными кабелями и компонентами.

Кабель с витой парой

Как вы, скорее всего, знаете, основные жилы Ethernet-кабеля — это проводники, проходящие посередине. Медные провода переносят электрическую энергию через волны сжатия, причем эти волны проходят через электроны внутри провода. Однако электрическая энергия не распространяется по проводу, как звук распространяется по воздуху, а распространяется в пространстве вокруг медных проводов.

Это оставляет поток энергии в проводах восприимчивым к помехам. Многие электронные устройства производят электромагнитное излучение. Это излучение может вызвать проблемы с потоком энергии, также известные как «перекрёстные помехи».

В 1881 году Александр Грэм Белл экспериментировал и обнаружил, что скручивание двух проводов вместе значительно снижает вероятность помех. После дополнительных экспериментов дополнительная защита и инсоляция уменьшат помехи еще больше. Так появились кабели с витой парой. Теперь кабели с витой парой устанавливают отраслевой стандарт.

UTP, FTP и STP

Существует шесть различных категорий Ethernet-кабелей с медными жилами и три варианта защиты витых пар проводников внутри. Степень защиты коррелирует с возможностью помех сигнала или электрическими устройствами, находящимися рядом с кабелем или соприкасающимися с ним.

Здесь описаны защитные меры для уменьшения перекрестных и шумовых помех.

Неэкранированная витая пара – (UTP)

Пары проводов скручены вместе. Никакого экранирования или защиты, только пластиковое покрытие вокруг проводов. Это основные методы, помогающие уменьшить и предотвратить электромагнитные помехи.

Витая пара с фольгой — (FTP)

Этот тип кабеля имеет дополнительный слой защитного металлического экрана (также называемый экранированием), обернутый вокруг отдельных скрученных жил. Это еще больше защищает от электромагнитных помех машин и устройств, находящихся в непосредственной близости от кабеля.

Экранированная витая пара — (STP)

Этот тип кабеля имеет экранирование из фольги вокруг витых отдельных жил и общий экран вокруг всех четырех экранированных пар. Этот тип кабеля обеспечивает максимальную степень защиты от электромагнитных помех и используется в кабелях с наивысшими характеристиками.

Категории кабелей Ethernet

Наконец, мы подошли к шести категориям кабелей Ethernet с медными разъемами, которые в настоящее время представлены на рынке. Эта информация будет наиболее важной, помогая вам определить, какая категория лучше всего подходит для вашей установки в офисе или дома.

Есть два определяющих фактора кабеля Ethernet. Этими коэффициентами являются «Мбит/с» (мегабит в секунду) и «МГц» (мегагерц) .

Мегабит в секунду – (Мбит/с)

Скорость, с которой информация может передаваться по кабелю в секунду. Чтобы представить это в перспективе, обычная веб-страница имеет размер около 24 бит или 3 МБ (мегабайт). Теперь посчитайте, сколько устройств одновременно передают информацию в разных местах и ​​устройствах.

Мегагерц – (МГц)

Скорость, с которой частотная волна будет циклически повторяться или менять состояния в секунду. В основном это означает скорость, с которой мегабиты или данные передаются по кабелю Ethernet.

Типы Ethernet-кабелей

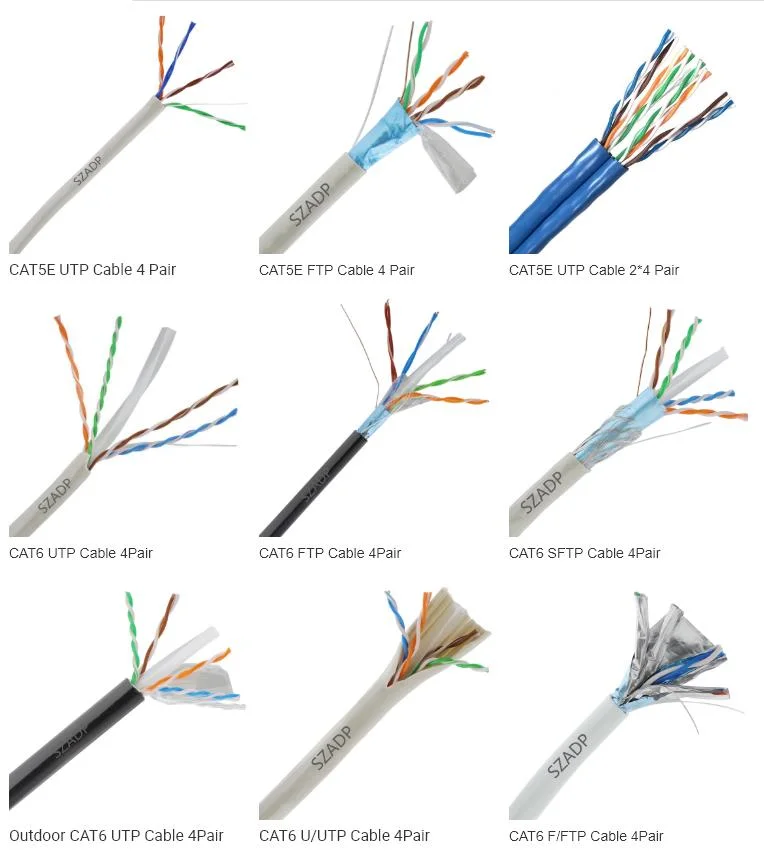

Кабель CAT 5e UTP

Кабель CAT 5e представляет собой неэкранированную витую пару, которая передает данные со скоростью до 1 гигабита в секунду, что намного быстрее скорости 100 мегабит в секунду, возможной при стандартном Кабель категории 5.

CAT 5e FTP-кабель

FTP-кабель CAT 5e — это кабель с фольгированной витой парой, который передает данные со скоростью до 1 гигабита в секунду, что намного выше, чем скорость 100 мегабит в секунду, возможная для стандартного кабеля CAT 5.

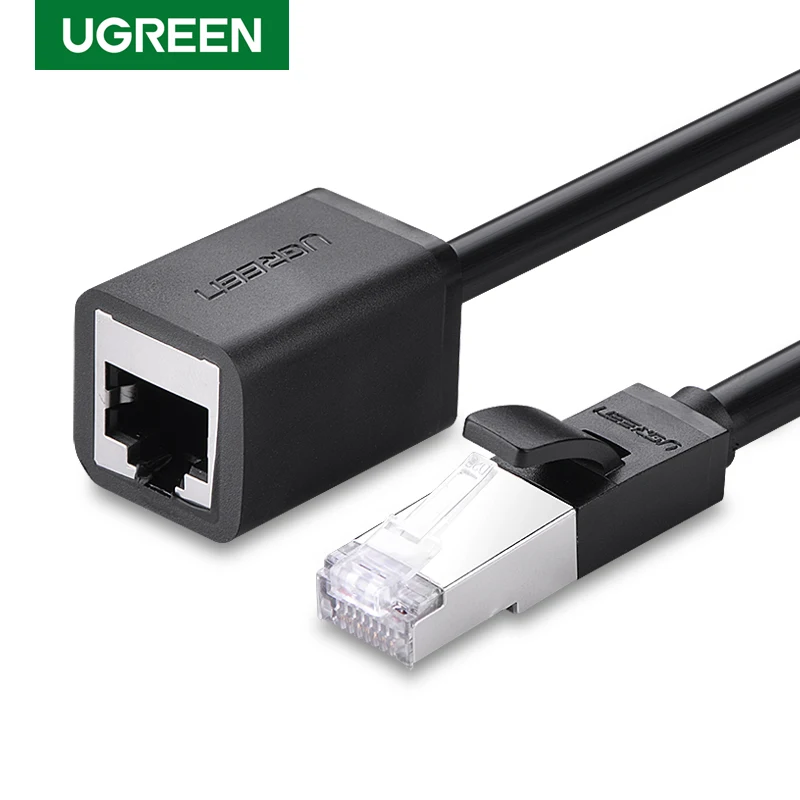

Кабель CAT 6 UTP

Кабель CAT 6 UTP представляет собой неэкранированную витую пару, которая передает данные со скоростью до 1 гигабита в секунду, что намного выше, чем скорость 100 мегабит в секунду, возможная для стандартного кабеля CAT 5. .

Кабели CAT 6 имеют более плотные пары проводов, чем CAT 5e, которые обычно имеют плоскую форму и более тонкие пары проводов. Этот материал также состоит из более толстых медных проводников и имеет толстую внешнюю оболочку, что делает его более устойчивым на рабочем месте. Эти функции обеспечивают лучшую устойчивость к внутренним помехам кабеля, также известным как перекрестные помехи. Более толстая оболочка обеспечивает дополнительную защиту кабеля от перекрестных наводок (внешних) (AXT).

Кабель CAT 7

Кабели CAT 7 содержат еще более плотные пары проводов, чем CAT 6. Кабели CAT 7 могут поддерживать скорость до 10 Гбит/с. Однако лабораторные испытания показали, что вы можете достичь скорости до 40 ГБ/сек на расстоянии 50 метров, а в крайних случаях — до 100 ГБ/сек. Кабели CAT 7 также экранированы.

Кабель категории 8

Кабель категории 8 привлекает всеобщее внимание, поскольку он пропускает несколько итераций производительности. Он использует сигналы 2 ГГц для передачи данных с 25 Гбит/с (CAT 8.1) на 40 Гбит/с (CAT 8.2). Это серьезное обновление, и его последствия привлекают внимание ИТ-сферы.

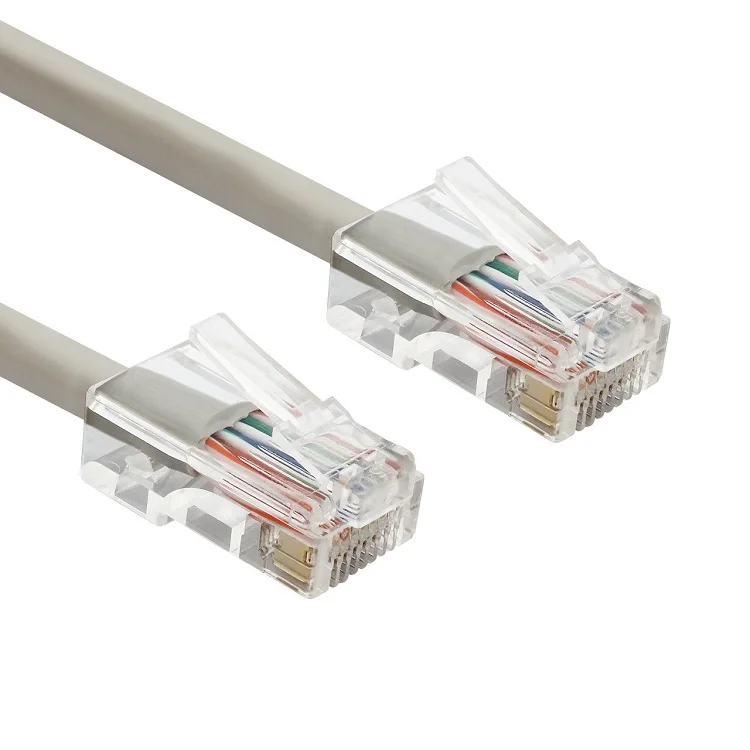

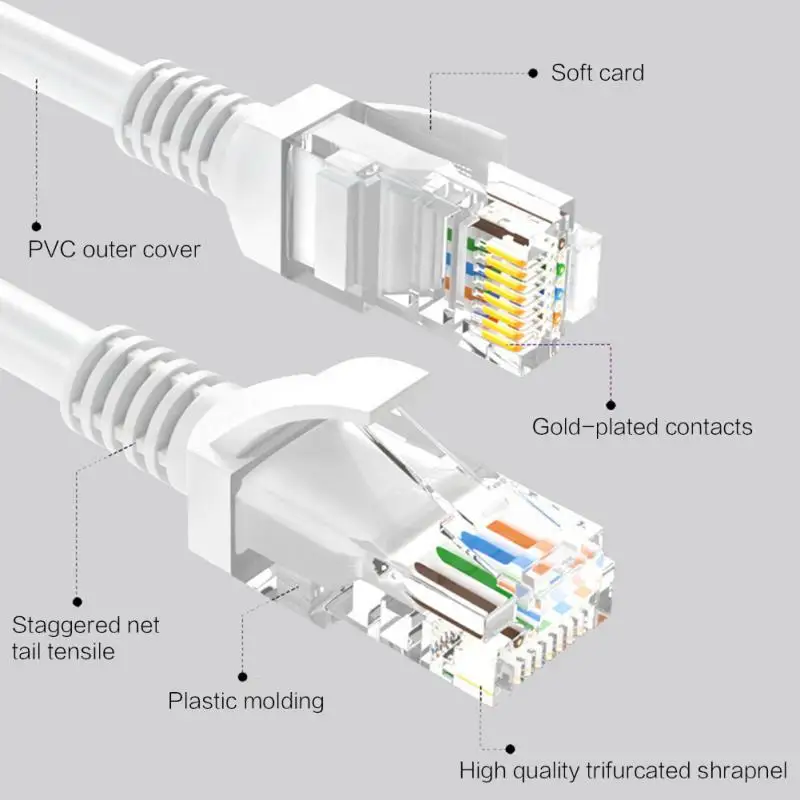

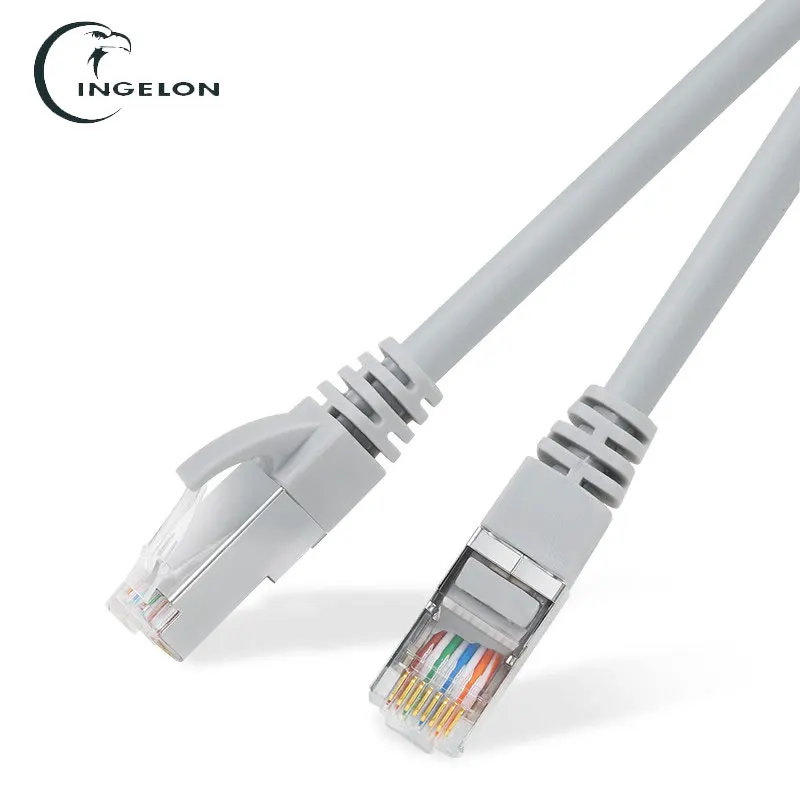

Разъем RJ45 или кабель RJ45?

Разъемы RJ45 находятся на обоих концах кабеля Ethernet. Вот почему его часто называют кабелем RJ45 . Подобно шестиконтактному разъему RJ11, разъем RJ-45 45 немного шире. Каждый разъем имеет восемь контактов с восемью проводами разных цветов. Кабели Ethernet доступны с двумя различными схемами: T-568 A или B. Это зависит от устройств, которые необходимо подключить к сети. Эти типы кабелей называются перекрестными патч-кабелями, и они имеют специальные схемы разводки на каждом конце, позволяющие подключать компьютер к компьютеру.

Отличия кабелей Ethernet

Проще говоря, CAT 5 — это 100 МГц со скоростью передачи данных до 1000 Мбит/с. CAT 6 имеет частоту 250 МГц и может достигать 1 Гбит/с. Cat7 значительно повышает ставки со скоростью 600 МГц и 10 Гбит/с.

Как выбрать лучший кабель Ethernet?

Некоторые ключевые моменты, которые следует учитывать при выборе правильного типа кабеля Ethernet для установки, приведены ниже. Коаксиальный кабель
можно использовать в некоторых случаях, если имеются существующие коаксиальные кабели, однако для новых компьютерных сетей (локальных сетей) настоятельно рекомендуется использовать лучший Ethernet-кабель, чтобы обеспечить максимальную пропускную способность для удовлетворения сегодняшних потребностей и, по крайней мере, 4-5 лет в будущем. Gigabit Ethernet теперь является самым низким стандартом для приличной проводки на основе CAT и соединительного кабеля Ethernet, чего может быть более чем достаточно для большинства.

1. Определите устройство с самой низкой пропускной способностью для вашей (локальной сети).
   Является ли ваше интернет-соединение максимальной скоростью передачи?
2. Знайте максимальную скорость передачи, необходимую для вашего устройства LAN на устройство LAN, например, если в видеостудии вам может понадобиться переместить большие файлы, которые могут вызвать нагрузку на гигабитный Ethernet и могут потребовать пропускной способности 10 Гбит/с или выше и коммутаторов Ethernet.
3. У вас есть устройства LAN, для которых требуется оптоволоконный канал, многомодовое оптоволокно или оптоволокно в целом?
4. Вы находитесь в среде, где для более надежного соединения требуются экранированные кабели в оплетке? Коаксиальные кабели обычно экранированы, тогда как многожильные кабели или шнуры Ethernet неэкранированы. Если вам трудно поддерживать более высокие скорости передачи, возможно, у вас есть скрытые проблемы с ЭДС, которые искажают высокочастотные электрические сигналы, и, возможно, их необходимо заменить. Опять же, волоконно-оптический кабель всегда является вариантом решения.

Категория Ethernet Скорость кабеля

Краткое примечание: Имейте в виду, что чем больше экрана в кабеле Ethernet, тем менее гибким будет кабель, а также возможный износ кабеля.

Ваш кабель может не работать, и его может потребоваться заменить, если дополнительный защитный экран выйдет из строя из-за постоянного износа. Это может вызвать особую озабоченность, если ваш кабель находится в труднодоступных местах.

Скорости кабеля Ethernet

Краткое примечание. Что касается экранирования, имейте в виду, что чем больше экранирование в кабеле, тем менее гибким он становится. Также имейте в виду возможный износ троса. Если дополнительное экранирование выйдет из строя из-за постоянного движения, ваш кабель будет признан неисправным и его необходимо будет заменить. Это не идеально, если ваш кабель находится в невозможном или труднодоступном месте.

Category	Standard Bandwidth	Max Data Rate	Shielding
Cat 5	100MHz (up to 350)	100 Mbps	UTP or STP
Cat5e	100MHz (up to 350)	1,000 Mbps / 1 Gbps	UTP or STP
Cat6	250MHz (up to 550)	1,000 Mbps / 1 Gbps	UTP or STP
Cat6a	250MHz (up to 550)	10,000 Mbps / 10 Gbps	UTP or STP
Cat7	600MHz	10,000 Mbps / 10 Гбит/ с	ЭКС —
CAT7A	1000 МГц	40 000 Мбит/ с/ 40 Гбит/ с	.0167	Экранированный



Расширьте границы любого кабеля Ethernet с помощью решений Enable-IT.

Преимущество покупки Ethernet-удлинителя от Enable-It, поскольку наше оборудование преобразует сигнал в сигнал Telcom. Включение расстояний, неслыханных в отрасли.

Описание экранированного и неэкранированного кабеля

При установке или обновлении сетевой инфраструктуры необходимо учитывать различные типы сетевых соединительных кабелей. Среди вариантов, которые необходимо сделать, — прокладывать кабели с экранированной витой парой (STP) или неэкранированные кабели с витой парой (UTP). Витая пара состоит из двух проводников одной цепи, скрученных вместе, чтобы уменьшить электромагнитные помехи (EMI) или «шум».

Ключевым фактором при принятии этого решения является анализ распространенности электромагнитных помех (ЭМП) в среде установки. Электромагнитные помехи обычно вызываются расположенными рядом двигателями, генераторами, кондиционерами и даже офисными опорами, такими как флуоресцентные лампы и принтеры. Электромагнитные помехи могут вызывать перекрестные помехи** между цепями, что приводит к ухудшению качества данных, увеличению количества ошибок и снижению скорости передачи.

** Перекрёстные помехи — это непреднамеренная передача сигнала с одного кабеля на другой.



STP по сравнению с кабелем UTP Ethernet

Хотя даже кабели UTP (UTP: неэкранированная витая пара) снижают некоторые электромагнитные помехи, кабели STP (экранированная витая пара) более эффективно блокируют помехи. Экранированные кабели Cat5 и Cat6 дополнены тонкой фольгой, которая блокирует электромагнитные помехи. Кабели STP идеально подходят для высокоскоростных сетей, таких как центры обработки данных, где используются сети 10GBase-T, поскольку 10G Ethernet значительно более чувствителен к электромагнитным помехам. Правильно установленные высококачественные экранированные кабели автоматически подавляют электромагнитные помехи и перекрестные помехи, помогая обеспечить целостность данных и высокую скорость работы.

Высококачественный экранированный кабель Ethernet включает заземляющий провод для обеспечения заземления, устраняющего воздействие электромагнитных помех. Однако кабель будет заземлен только в том случае, если разъемы и соединители, используемые при установке, также экранированы. Поэтому важно использовать экранированные разъемы и соединители во всей установке STP, чтобы сохранить преимущества кабелей STP.



Экранированный и неэкранированный кабель

Экранированный кабель дороже неэкранированного Ethernet-кабеля, и его сложнее установить; он более жесткий, что делает его менее гибким. Кабель также имеет больший диаметр, занимая больше места в кабелепроводе. С другой стороны, UTP фактически обеспечивает более быструю передачу при отсутствии электромагнитных помех. Его дешевле приобрести, проще установить, и он уже много лет является стандартом, поэтому он уже используется в большинстве существующих установок.

Независимо от того, какой кабель вы выберете: UTP или STP, убедитесь, что вы используете высококачественные кабели. Чем выше качество используемых кабелей, тем больше лет вы получите от установки, что сократит затраты на долгосрочную замену и трудозатраты.
