Что такое система заземления и для чего она нужна

Система заземления — это совокупность заземляющих устройств и проводников, обеспечивающих электрическую связь электрооборудования с землей. Основные функции системы заземления:

Защита людей от поражения электрическим током при повреждении изоляции
Защита электрооборудования от перенапряжений
Обеспечение нормальной работы электроустановок
Отвод в землю токов короткого замыкания и утечки

Правильно выполненное заземление — залог безопасной и надежной работы любой электроустановки. Рассмотрим основные типы систем заземления и их особенности.

Система заземления TN-S: особенности и преимущества

Система TN-S характеризуется наличием отдельных нулевого рабочего (N) и защитного (PE) проводников на всем протяжении от трансформаторной подстанции до потребителя. Основные особенности:

Нулевой рабочий и защитный проводники разделены
Защитный проводник имеет непосредственную связь с заземлением на подстанции
Токи короткого замыкания и утечки протекают по защитному проводнику

Преимущества системы TN-S:

Высокая электробезопасность
Возможность применения УЗО для защиты от утечек тока
Отсутствие блуждающих токов в нулевом проводнике
Снижение электромагнитных помех

Основной недостаток — необходимость прокладки дополнительного защитного проводника, что увеличивает стоимость электропроводки.

Система заземления TN-C: принцип работы и ограничения

В системе TN-C функции нулевого рабочего и защитного проводников совмещены в одном PEN-проводнике. Ключевые особенности:

PEN-проводник выполняет функции нулевого рабочего и защитного

PEN-проводник заземлен на подстанции
Отсутствует отдельный защитный проводник

Преимущества системы TN-C:

Экономия на прокладке отдельного защитного проводника
Простота монтажа

Недостатки:

Низкая электробезопасность при обрыве PEN-проводника
Невозможность применения УЗО
Наличие блуждающих токов в PEN-проводнике
Повышенный уровень электромагнитных помех

Система TN-C имеет ряд существенных ограничений по применению и не рекомендуется для новых электроустановок.

Система заземления TN-C-S: объединение преимуществ TN-C и TN-S

Система TN-C-S представляет собой комбинацию систем TN-C и TN-S. Ее особенности:

От подстанции до ввода в здание используется PEN-проводник
На вводе в здание PEN-проводник разделяется на отдельные N и PE
Внутри здания используются раздельные нулевой рабочий и защитный проводники

Преимущества системы TN-C-S:

Экономия на внешней проводке за счет использования PEN-проводника
Высокий уровень электробезопасности внутри здания
Возможность применения УЗО
Снижение электромагнитных помех внутри здания

Система TN-C-S сочетает экономичность TN-C и безопасность TN-S, что делает ее оптимальной для многих объектов.

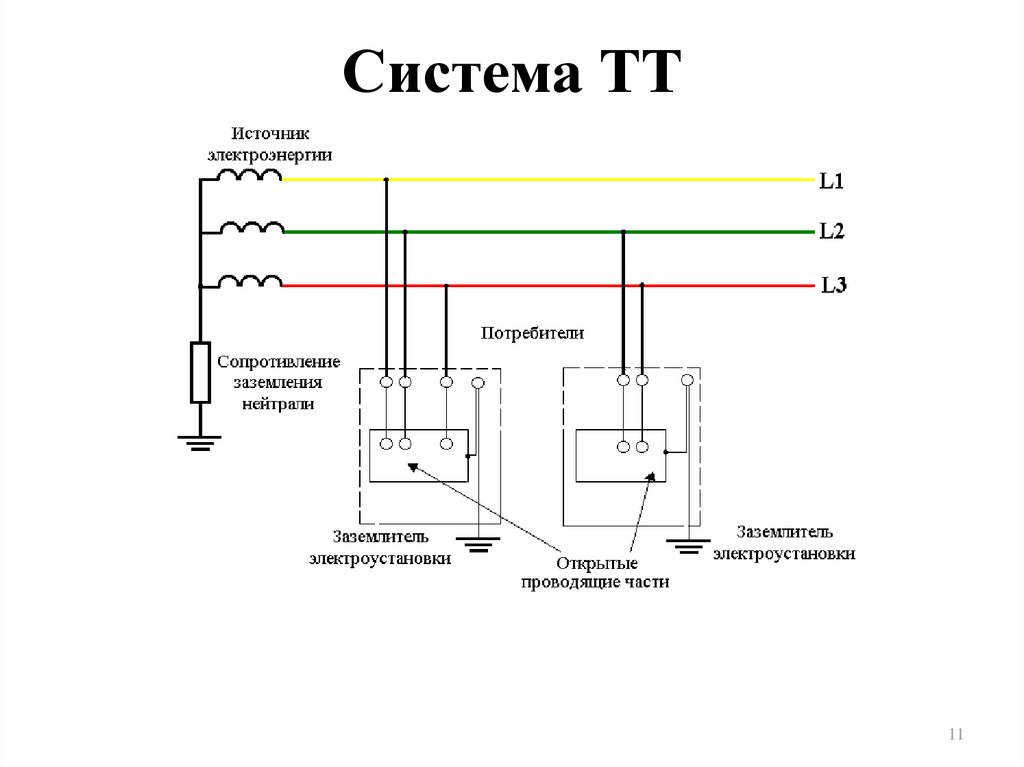

Система заземления TT: особенности и область применения

Система TT характеризуется наличием заземления на стороне источника питания и отдельного заземления на стороне потребителя. Ее особенности:

Нейтраль источника заземлена
Открытые проводящие части потребителя заземлены отдельно
Отсутствует непосредственная связь между заземлением источника и потребителя

Преимущества системы TT:

Высокая электробезопасность
Простота монтажа
Возможность применения УЗО
Независимость от качества заземления на подстанции

Система TT применяется в случаях, когда нет возможности обеспечить качественное заземление на всем протяжении от подстанции до потребителя.

Система заземления IT: изолированная нейтраль и повышенная надежность

Система IT характеризуется изолированной от земли нейтралью источника питания. Ее основные особенности:

Нейтраль источника изолирована от земли или заземлена через большое сопротивление
Открытые проводящие части потребителя заземлены
Применяется контроль изоляции сети

Преимущества системы IT:

Высокая надежность электроснабжения
Низкие токи короткого замыкания
Возможность работы при однофазном замыкании на землю

Система IT применяется на объектах, требующих повышенной надежности электроснабжения — в медицинских учреждениях, на промышленных предприятиях с непрерывным циклом производства.

Как выбрать оптимальную систему заземления

При выборе системы заземления необходимо учитывать следующие факторы:

Требуемый уровень электробезопасности
Надежность электроснабжения
Экономические показатели
Особенности объекта
Требования нормативных документов

Для большинства новых объектов оптимальной является система TN-C-S, сочетающая экономичность и высокий уровень безопасности. Система TT применяется при невозможности обеспечить качественное заземление. Система IT используется на объектах с повышенными требованиями к надежности.

Нормативные требования к системам заземления

Требования к выполнению систем заземления регламентируются следующими основными нормативными документами:

Правила устройства электроустановок (ПУЭ)
ГОСТ Р 50571 «Электроустановки зданий»

СП 256.1325800 «Электроустановки жилых и общественных зданий»

Данные документы определяют области применения различных систем заземления, требования к их выполнению, выбору проводников, устройству заземляющих электродов и т.д. При проектировании и монтаже системы заземления необходимо строго соблюдать все нормативные требования.

Сравнение эффективности различных систем заземления

Для оценки эффективности систем заземления можно использовать следующие критерии:

Уровень электробезопасности
Надежность электроснабжения
Экономичность
Электромагнитная совместимость

По совокупности данных критериев системы заземления можно ранжировать следующим образом (от лучшей к худшей):

TN-S
TN-C-S
TT
IT
TN-C

Однако для конкретных объектов ранжирование может отличаться в зависимости от их особенностей и предъявляемых требований.

Часто задаваемые вопросы о системах заземления

Какая система заземления самая безопасная?

С точки зрения электробезопасности наиболее эффективной является система TN-S, обеспечивающая раздельное прохождение рабочего и защитного проводников на всем протяжении сети.

Можно ли использовать разные системы заземления в пределах одного объекта?

Да, в пределах одного объекта допускается применение разных систем заземления, если это обосновано техническими или экономическими причинами. Например, система TN-C-S на вводе в здание может переходить в TN-S внутри помещений.

Требуется ли заземление в сетях с напряжением до 1000 В?

Да, заземление обязательно для всех электроустановок напряжением до 1000 В, за исключением некоторых специальных случаев, оговоренных в нормативных документах.

Заключение

Выбор оптимальной системы заземления — важнейший этап проектирования любой электроустановки. От правильности этого выбора зависит безопасность людей, надежность работы оборудования и экономическая эффективность всей системы электроснабжения. Необходимо тщательно анализировать особенности конкретного объекта и требования нормативных документов, чтобы принять верное решение.

Обзор системы заземления TN-S — Сам электрик

В российских электрических сетях наряду с самой распространенной системой заземления TN-C, к которой привыкло и пользуется подавляющее большинство потребителей, имеет место применение системы TN-S. Европа приняла на вооружение данный вид электроснабжения еще до Второй мировой войны. Система заземления TN-S по таким характеристикам, как безопасность и надежность, значительно превосходит TN-C, но при всех своих преимуществах в силу объективных причин, не прижилась ни в СССР, ни в Российской Федерации. Основная причина – большая себестоимость обустройства. Несмотря на это, в новых жилых микрорайонах и на современных предприятиях энергетики уже внедряют электроснабжение в соответствии с европейскими стандартами. Переоборудование всего жилого, служебного и производственного фонда потребует огромных затрат, так как модернизации должна быть подвергнута вся энергетическая структура, начиная от источников питания вплоть до квартирных розеток.

Далее мы предоставим подробное описание системы заземления TN-S, ее плюсы и минусы, а также схему подключения.

Принцип передачи электроэнергии
Бесспорные преимущества TN-S
Как сделать контур в своем доме

Принцип передачи электроэнергии

Главной особенностью системы является то, что доставка электричества к потребителям производится:

в трехфазных сетях по 5 проводникам;
в однофазных сетях по 3 проводникам.

Для того чтобы составить подробное описание данного принципа передачи электроэнергии, необходимо обратиться к схеме подключения.

Схема подключения системы TN-S:

Пояснение к схеме: А, В, С – фазы электрической сети, PN – рабочий нулевой проводник, PE – защитный нулевой проводник

Отличительной особенностью линий электроснабжения с заземлением по принципу TN-S является то, что от источника питания исходит пять проводников, три из них выполняют функции силовых фаз, а также два нейтральных, подключенных к нулевой точке:

PN — чисто нулевой проводник, задействован в работе схемы электрооборудования.
PE – глухо заземлен, выполняет защитные функции.

Воздушные линии электропередач должны быть укомплектованы пятью проводами, питающий кабель укомплектован таким же количеством жил. Эти технические требования обуславливают значительное удорожание себестоимости системы.

На рабочие клеммы трехфазной нагрузки согласно схеме подключения подводятся три фазы и нулевой провод. Пятый проводник выполняет функции перемычки между корпусом электроприбора и землей. Однофазные потребители в обязательном порядке обвязываются тремя проводниками, один из которых фазный, второй – нулевой, третий — заземление. Бытовые электроприборы обеспечиваются таким подключением за счет розеток с тремя гнездами и трехштекерных электрических вилок и заземляющих ножей. В разговорном обиходе данные изделия наделены приставкой «евро».

Бесспорные преимущества TN-S

Повышенные материальные издержки и финансовые издержки монтажа и содержания подобных линий электропередач вполне оправдываются бесспорными преимуществами присущими этой системе заземления.

Во-первых, обеспечивает повышенную степень электропожаробезопасности. Данный вариант позволяет задействовать в оптимальном режиме устройства защитного отключения (УЗО). Вариант TN-C позволяет использовать УЗО, как средство защиты от токов утечки, однако срабатывать оно будет только при прикосновении к электроприбору с пониженным сопротивлением изоляции, что сопряжено с кратковременным протеканием электрического тока через организм человека. УЗО, подключенное в электрическую сеть со схемой заземления TN-S, отключает подачу электроэнергии к неисправному потребителю сразу же при появлении токов утечек.

Во-вторых, отпадают проблемы в создании и контроле технического состояния заземляющего контура объекта. Следует знать, что контур заземления требует постоянного контроля. Под воздействием времени и природных факторов устройство может выйти из строя, что повлечет за собой нарушение работы электрических систем, а самое главное, послужит угрозой жизни и здоровья людей.

В-третьих, нет необходимости в использовании перемычек, соединяющих металлические корпуса электроприборов с заземляющим контуром, которые могут создавать ряд неудобств и нарушать эстетическую привлекательность интерьера помещения.

В-четвертых, исключает наводки помех высокой частоты, оказывающих пагубное воздействие на работу электроники. Электроснабжение объектов, насыщенных чувствительной электронной аппаратурой, должно быть оборудовано раздельными нулевыми проводниками PE и PN.

Как сделать контур в своем доме

Рассмотрев все плюсы и минусы данной системы, редкий домовладелец не согласится от переоборудования электрической сети своего жилища и приведения ее в соответствии с TN-S. Ждать федеральной программы по всеобщему переоборудованию электрических сетей придется, скорее всего, долго. Для ускорения процесса существует система заземления TN-C-S, сочетающая в себе элементы TN-S и TN-C и отвечающая всем требованиям Правил устройства электроустановок (ПУЭ). Перейти на нее вполне реально как для условий коттеджа, так и для дачи. Для этого необходимо во вводном распределительном устройстве (ВРУ) произвести переключение, которое обеспечит разделение приходящего в дом проводник PEN на нулевые рабочий PN и защитный РЕ. Обустроить заземляющий контур и подключить к нему РЕ. В результате такого переоборудования домашняя электрическая сеть будет приведена в соответствие с TN-S.

Схема заземления TN-C-S выглядит следующим образом:

Теперь вы знаете, что такое система заземления TN-S, какие у нее преимущества, недостатки, а также как сделать подобный вариант защиты в частном доме. Надеемся, предоставленная информация была для вас полезной и интересной.

Наверняка вы не знаете:

Как сделать заземление в частном доме своими руками
Как разделить PEN проводник на PE и N
Как подключить УЗО к сети

Опубликовано 07.06.2017 Обновлено 25.09.2019 Пользователем Александр (администратор)

Заземление в квартире и частном доме — как сделать своими руками

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

В этой статье описаны наиболее часто встречающиеся схемы заземления, рассмотрены их назначение, принцип действия, достоинства и недостатки.

Для начала — немного терминологии, которая будет использоваться при изложении материала:

N — нулевой (рабочий) проводник,
PE — отдельно проложенный проводник защитного заземления,
PEN — совмещенный нулевой и заземляющий проводник,
Расщепление — разделение провода PEN на два провода — N и PE.

Рассматриваемые здесь схемы предусматривают использование заземленной нейтрали на стороне трансформаторной подстанции (первая буква Т в обозначении системы).

Схема заземления TN-C.

Отдельный провод заземления здесь отсутствует (рис.1). Этот вариант присущ старым квартирам, дачам, некоторым частным домам. При такой системе проводник PEN на схемах иногда обозначается как N — в том числе в ряде материалов этого сайта.

Попытка заземлить корпус прибора путем соединения его с нулевым проводом может помочь лишь при коротком замыкании фазы на корпус с протеканием по этой цепи тока, достаточного для срабатывания автомата защиты. По принципу действия это больше зануление чем заземление.

В любом другом случае такой вариант чреват появлением на металлических частях электрооборудования опасных напряжений, так что использовать его не надо. Обеспечить электробезопасность в этом случае может устройство защитного отключения (УЗО).

Правда сработает оно только в случае прикосновения человека к корпусу прибора.

Таким образом, уровень обеспечения безопасности при использовании такой системы заземления весьма низок.

Система TN-C-S.

Эта схема предусматривает расщепление PEN провода (рис.2). Одновременно она требует использования вторичного заземления в вводно распределительном устройстве (ВРУ). В квартирах эта система заземления используется достаточно часто.

Как можно видеть в этом случае появляется отдельный проводник PE предназначенный для подключения (при необходимости) заземления электроприборов. При использовании совместно с УЗО при появлении на заземленных частях электрооборудования постороннего напряжения происходит моментальное срабатывание устройства отключения.

Это, безусловно, достоинство системы. Недостатком является то, что при обрыве PEN проводника на корпусах электрооборудования может возникнуть опасное напряжение.

ЗАЗЕМЛЕНИЕ В ЧАСТНОМ ДОМЕ

Сделать заземление в частном доме своими руками, причем не важно -для цепи 220В или 380В вполне реально. Конечно, если строго соблюдать все нормы и правила и ясно представлять себе принцип действия различных систем защиты.

Одна из них — TN-C-S описана выше и может быть рекомендована для частного домовладения. Она требует выполнения двух мероприятий:

расщепления PEN проводника,

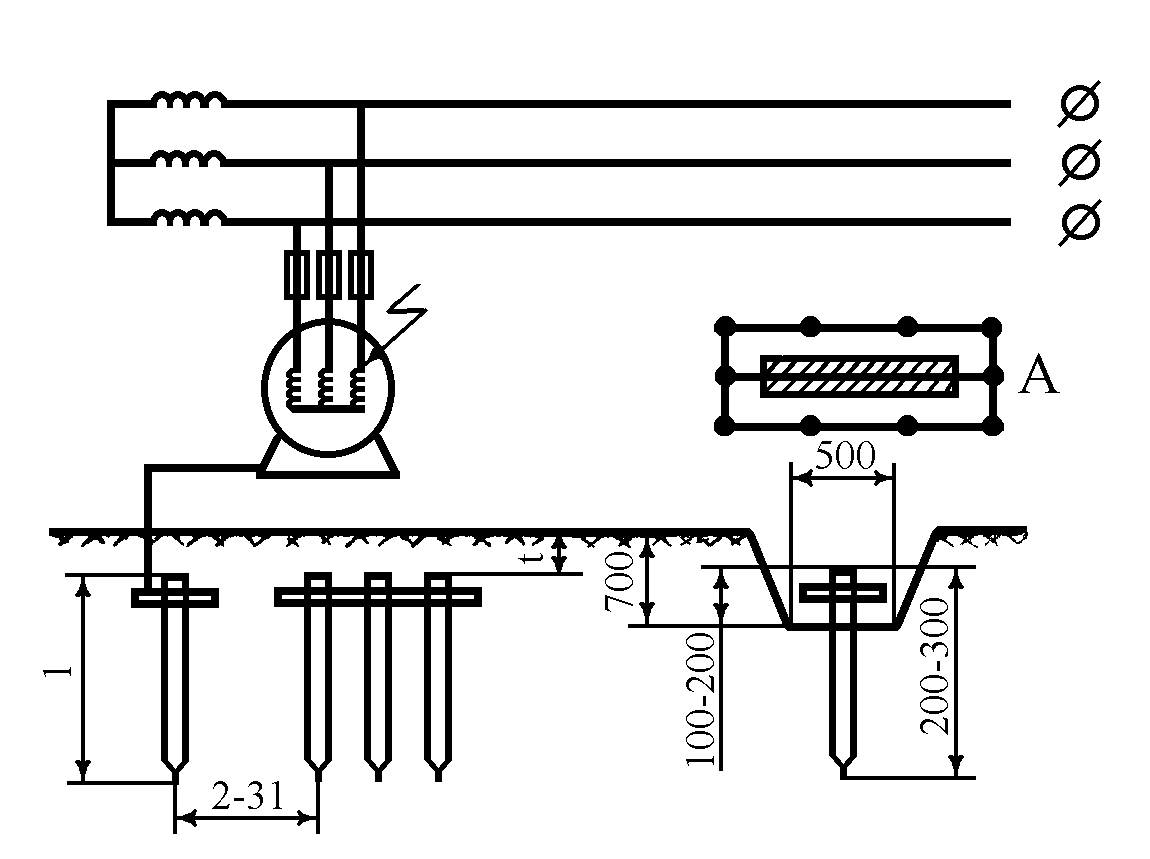

создания контура заземления.

Начнем с того как самостоятельно выполнить расщепление. Делаем это во вводном щите (рис.3).

Слева — фаза и PEN проводник (или, если привычнее — ноль), подходящие к дому со стороны подстанции (см. статью про подключение электричества). Справа имеем:

фазу 220В (L),
рабочий ноль (N),
отдельный заземляющий проводник (PE).

Внутри щитка устанавливаем три шины, причем первая и вторая должны быть изолированы от корпуса, а третья — иметь с ним электрический контакт.

Остается установить перемычку — 4 и соединить третью шину и корпус щитка с контуром заземления.

В частном доме можно использовать еще один вариант по схеме TT. (рис.4).

При этом все получается гораздо проще. Здесь шины 1,2 изолированы от корпуса, а третья имеет с ним электрический контакт. Думаю дальнейшие пояснения излишни — все достаточно очевидно.

Кстати, система TT гарантирует безопасность при отгорании PEN проводника или перекосе фаз — за счет отсутствия электрического контакта между нулем сети и проводом заземления.

Для повышения уровня электробезопасности настоятельно рекомендую совместно с любой системой заземления использовать устройство защитного отключения.

ТРЕБОВАНИЯ К ПРОВОДАМ ПРИ ОРГАНИЗАЦИИ СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Сечение PEN проводов должно быть не меньше сечения нуля на не менее 10 мм² для меди (16 мм² — для алюминиевых жил).

Сечение проводников PE должно равняться:

фазным при их сечении до 16 мм²,
16 мм² при фазе от 16 мм² до 35 мм²,
50% от сечения фазных большего размера.

Цвета проводов по ПУЭ:

фазный (L) — коричневый или красный,
рабочий ноль (N) — синий,
PEN — голубой по всей длине и желто зеленые полосы на концах,
PE — желто зеленый (полосы).

Сечение фазных и нулевых проводников определяется в зависимости от нагрузки на электропроводку и определяется на стадии проектирования системы электроснабжения.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

шум — Схема заземления для сигнала + питания

Фон

Я работаю над проектом, который требует подключения как цифровых, так и аналоговых сигналов вместе с питанием и смещениями между двумя устройствами на расстоянии примерно 1 метр, что довольно жестко (магнитное поле ) среда. Один конец (удаленный) — это, по сути, специализированная микросхема датчика, а другой конец (локальный) — сторона сбора данных.

В основном существует четыре типа сигналов на межсоединении:

Питание низкого напряжения — 1,8 В постоянного тока и различные смещения. Это обеспечивает питание большей части схем на удаленном конце. Это обеспечит около 500 мА или около того для устройства через кабель, который будет иметь сопротивление постоянного тока в районе 0,1 Ом.
Питание высокого напряжения — 60 В постоянного тока. Это подает питание на небольшую часть удаленной цепи.
Digital Signals — это однонаправленный последовательный интерфейс, работающий на частоте ~200 МГц. Тактовый сигнал замеряет все в удаленном устройстве.
Аналоговые сигналы — это очень слабые (макс. 100 мВ) высокочастотные сигналы (~800 МГц B/W), которые передаются с удаленного конца на локальный.

Цифровые и аналоговые сигналы передаются по односторонним коаксиальным кабелям, а линии электропередач — по отдельным кабелям.

Система еще не доработана, равно как и интерконнект. В данный момент я пытаюсь определить наилучшую схему заземления внутри интерконнекта.

То, что я определил на данный момент

Во-первых, источник высокого напряжения будет иметь несколько очень неприятных переходных процессов (мы знаем это из экспериментов) — по сути, он вызывает короткий разряд сильного тока. В идеале у нас должна быть хорошая объемная емкость на удаленном конце, но это невозможно. Таким образом, я собираюсь предложить, чтобы эта часть была разработана с независимым заземлением — это будет изолированный источник высокого напряжения, чтобы предотвратить любые скачки тока на кабелях питания.

Во-вторых, РЧ-сигналы несимметричны, а на локальном конце соединены по переменному току. Они будут подаваться на активный балун (скорее всего, LMH5401 от TI или аналогичный).

В-третьих, цифровые сигналы также несимметричны, но не могут быть связаны по переменному току.

Наконец, все экраны коаксиальных кабелей должны быть соединены вместе на удаленном конце, но могут быть подключены по отдельности на локальном конце.

Вопросы, которые у меня есть

Мой вопрос (надеюсь, не слишком общий), как лучше организовать схему заземления, чтобы избежать создания каких-либо неприятных контуров заземления и, надеюсь, избежать связи между тактовым сигналом и сигналами RF и Power?

После некоторого чтения у меня возникли следующие мысли/идеи по этому вопросу, которые я мог бы обсудить с кем-нибудь, чтобы подтвердить, разумны ли мои идеи или есть ли лучший способ.

Во-первых, я думаю сделать так, чтобы был основной кабель заземления для питания низкого напряжения, а затем были независимые сигнальные земли. Однако ясно, что в какой-то момент все основания должны соединиться вместе.

В некоторых материалах, которые я читал, предлагается оставить экран коаксиального кабеля незакрепленным на локальном конце, чтобы избежать контуров заземления, однако я думаю, что это вызовет больше проблем, которые можно решить, разорвав обратный путь сигнала для высокочастотных сигналов. Поскольку РЧ-сигналы связаны по переменному току на локальном конце непосредственно перед усилителем, мне интересно, следует ли мне также подключить экран по переменному току, чтобы удалить любую петлю постоянного тока, возникающую с заземлением источника питания, не нарушая при этом обратный путь сигнала. Имеет ли это смысл?

Для цифровых линий, я думаю, мне просто нужно будет подключить землю с обоих концов, потому что она связана по постоянному току. В этой ситуации, что мы можем сделать, так это убедиться, что в конструкции ИС для удаленного конца мы подключаем заземление коаксиального кабеля к ИС через контактные площадки заземления, расположенные как можно ближе к входам, чтобы путь прохождения сигнала через входные буферы был как можно ближе. как можно ближе к коаксиальному кабелю. Затем мы можем иметь отдельную заземляющую площадку для источника питания, чтобы свести к минимуму связь сигнала с источником питания.

Наконец, я думаю, что к межблочному соединению следует добавить отдельный провод заземления для питания. На локальном конце это можно было бы подавать через ферритовую бусину или проходные конденсаторы, чтобы попытаться увеличить импеданс высокочастотных сигналов, чтобы они предпочитали проходить через свои коаксиальные экраны, а не через землю питания. Это разумно?

Примерно так я и думал:

(p.s. Вы хотите, чтобы я добавил дополнительную информацию?)

Заземление и экранирование ATI для курса EMC

Поделиться
Добавить в избранное

Этот трехдневный курс предназначен для техников, операторов и инженеров, которым требуется понимание всех аспектов заземления и экранирования на уровне цепей, печатных плат, коробок или оборудования, коробок, соединенных кабелями (подсистем), системы и здания, объекты или уровни транспортных средств. Курс предлагает обсуждение качественных методов контроля электромагнитных помех посредством заземления и экранирования на всех уровнях. Он обеспечивает выбор методов подавления электромагнитных помех с помощью математического моделирования и графиков параметров заземления и экранирования. Наш инструктор будет использовать компьютерное программное обеспечение, чтобы предоставить реальные примеры и истории болезни. Компьютерное программное обеспечение моделирует и демонстрирует различные концепции и помогает преодолеть разрыв между теорией и реальным миром. Программное обеспечение будет предоставлено участникам. Одна из компьютерных программ используется для проектирования взаимосвязанного оборудования. Эта программа демонстрирует влияние различных схем заземления и различных «исправлений», которые применяются. Другая компьютерная программа используется для проектирования экранированного корпуса. Программа считает материал коробки; швы и прокладки; охлаждающие и смотровые отверстия; и различные «фиксы», которые можно использовать для защиты апертуры. .

Также имеются аппаратные демонстрации влияния различных компрометаций и вытекающих из них «исправлений» на эффективность экранирования корпуса. Продемонстрированные компромиссы — это протечка шва и проникновение проводника в корпус. Демонстрации оборудования также включают в себя включение различных «исправлений» и иллюстрацию их влияния.

1. Введение. Обсуждение сценариев электромагнитных помех, определение терминов, преобразование времени в частоту, преобразование ряда Фурье, узкополосная и широкополосная связь, чувствительность системы, взаимосвязь с излучениями и прогнозирование электромагнитных помех..
2. Потенциальные электромагнитные помехи (окружающая среда). Обзор типовых уровней электромагнитных помех. Обсуждение помех в линиях электропередач и переходных процессов, включая электростатический разряд, молнию и ЭМИ.
3. Чувствительность жертвы и ее поведение. Обсуждение чувствительности жертвы, включая подавление усилителя, внеполосный отклик, исправление звука, восприимчивость семейства логических схем и отношение помех к шуму в сравнении с отношением сигнал/шум.
4. Защитное заземление/заземление в сравнении с шумовой связью. Обзор мифов о заземлении, неопровержимых фактов и конфликтов. Обсуждение предотвращения поражения электрическим током (требования UL, IEC), молниезащиты, громоотводов и заземления.
5. Заземление с общим сопротивлением (GCM). Обсуждение практических решений, от печатной платы до уровня помещения. Обзор импеданса проводников (круглых, плоских, плоских), примеры классов, уменьшение GCM на однослойных платах, снижение импеданса, развязка шины постоянного тока и многослойные платы.
6. Полевое подключение к контурам заземления (FCM). Обсуждение коэффициента преобразования поля, методов снижения FCM, примеров класса кабельной муфты по сравнению с коробочной муфтой и того, почему кабельная муфта обычно является самым большим фактором электромагнитных помех.
7. Муфта контура заземления (GLC). Обсуждение преобразования синфазного сигнала в дифференциальный режим, влияние паразитных емкостей и примеры.
8. Методы восстановления ГЖХ. Обсуждение плавающих и одноточечных заземлений, сбалансированных драйверов и приемников, блокирующих радиочастотных дросселей, сигнальных трансформаторов и балунов, ферритов, проходных конденсаторов и оптоэлектроники.
9. Дифференциальная связь между полем и кабелем (DMC). Обзор коэффициента связи поля с парой, примеров скручивания и классов.
10. Кабельные экраны, симметричные пары и коаксиальные кабели. Обсуждение кабельных экранов и компрометирующих методов, эффективности экранирования, полевой связи, взаимодействия контуров заземления со сбалансированными парными экранами, комплексных правил заземления для кабельных экранов, вклада плоских кабелей, разъемов и косичек в эффективность экранирования.
11. Примеры применения. Примеры комбинированной (CM и DM) связи, глушения поля AM-вещания аналогового канала, ручных расчетов и компьютерных прогнозов с использованием CAD 5220.
12. Излучаемые выбросы, прогнозирование и сокращение. Обсуждение первичных источников излучения — чипы и следы, таблицы и номограммы для простых прогнозов, прикладные упражнения (радиоизлучение от тактовой частоты 10 МГц) и вклады кабелей — взаимность излучения по сравнению с восприимчивостью.
13. Муфта кабель-кабель (Xtalk). Обсуждение базовой модели, емкостной и магнитной связи, пример класса и способы уменьшения Xtalk.
14. Муфта линии электропередач. Обзор связи CM и DM через линии электропередач, паразитная связь трансформатора, трансформаторы с экранированием Фарадея, кондуктивный шум импульсного источника питания в сравнении с ограничениями FCC/VDE, пример прогнозирования — подавление шума, сводка средств устранения помех в линии электропередачи, полная Обработка помещения (питание и заземление), устройства защиты от перенапряжения и практический пример — ремонт компьютера промышленного процесса.
15. Понимание теории экранирования. Обзор ближнего поля E и H, дальнего поля, характеристик металлического барьера, отражения и поглощения.
16. Эффективность экранирования (SE) барьеров. Обсуждение характеристик типичных металлов, низкочастотных магнитных экранов, проводящих покрытий/металлизированных пластиков и авиационных композитов (CFC).
17. Экранирование коробки — уменьшение утечек. Обсуждение общей модели для коробки SE, расчета SE апертур, комбинации нескольких утечек, SE экранных сеток, проводящего стекла, волноводных эффектов — сот, проникновения компонентов (предохранителей, переключателей и т. д.) и прокладок EMI.
18. Как правильно спроектировать коробку с самого начала. Обзор определения требований к Box SE, эксплуатационных характеристик корпуса коробки, утечки через апертуру/шов — быстрый прогноз и классное упражнение — экранирование видеотерминала от 10 В/м на частотах до 10 ГГц.

Информация о спикере и докладчике

Доктор Уильям Дж. Дафф (Билл) получил степень BEE в Университете Джорджа Вашингтона в 1959 году, степень MSEE в Сиракузском университете в 1969 году и степень DScEE в Клейтонском университете в 1977 году. Билл — независимый консультант, специализирующийся на EMI/EMC. Он работал в SENTEL и Atlantic Research и читал курсы по электромагнитным помехам (EMI) и электромагнитной совместимости (EMC). Он признан во всем мире как лидер в разработке инженерных технологий для достижения электромагнитной совместимости в коммуникационных и электронных системах. Он имеет более чем 40-летний опыт анализа электромагнитных помех/электромагнитных помех, проектирования, тестирования и решения проблем для широкого спектра коммуникационных и электронных систем. Он имеет большой опыт в оценке электромагнитных помех на уровне цепей, оборудования и/или системы и применении методов ослабления электромагнитных помех для «устранения» проблем.
