Что такое реле времени для насоса отопления. Как работает реле времени в системе отопления. Какие бывают виды реле времени для насосов. Каковы преимущества использования реле времени в системе отопления.
Что такое реле времени для насоса отопления
Реле времени для насоса отопления — это электронное устройство, которое позволяет автоматически включать и выключать циркуляционный насос системы отопления через заданные промежутки времени. Основная задача такого реле — обеспечить периодическую работу насоса для поддержания циркуляции теплоносителя в системе отопления.
Использование реле времени позволяет оптимизировать работу насоса, экономить электроэнергию и увеличить срок службы оборудования. Вместо непрерывной работы насос включается на короткие промежутки времени, достаточные для прокачки теплоносителя по контуру отопления.
Принцип работы реле времени в системе отопления
Принцип работы реле времени для насоса отопления довольно прост:
- Реле времени подключается в цепь питания циркуляционного насоса
- На реле задаются интервалы работы и паузы насоса
- В заданное время реле замыкает цепь питания насоса, включая его
- По истечении времени работы реле размыкает цепь, выключая насос
- Цикл повторяется с заданной периодичностью
Таким образом, насос работает короткими циклами, что позволяет поддерживать циркуляцию теплоносителя без непрерывной работы.
Виды реле времени для насосов отопления
Существует несколько основных видов реле времени, которые используются для управления насосами отопления:

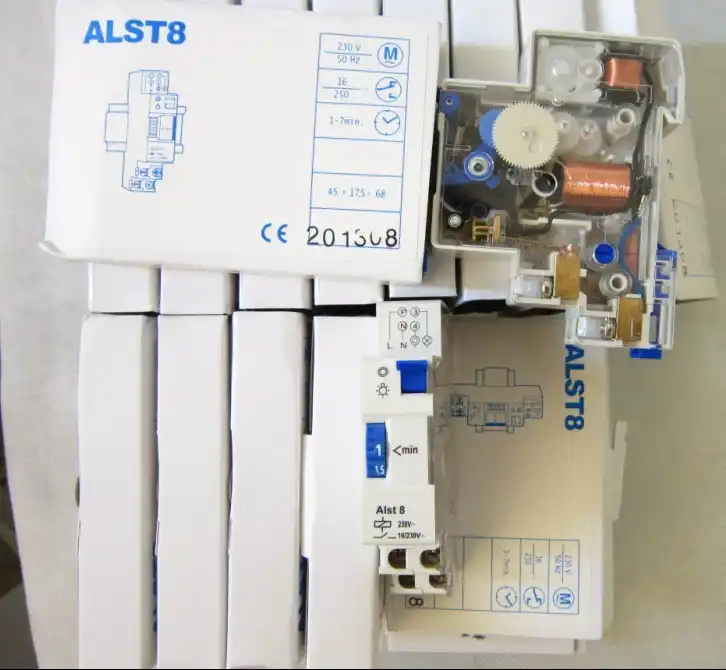

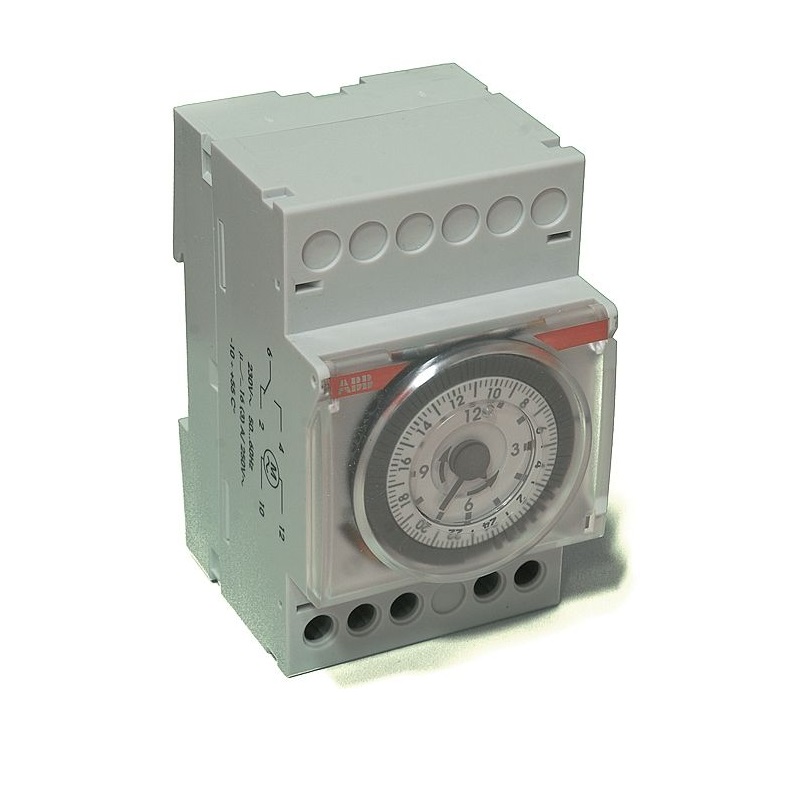

Электромеханические реле времени
Это простейший вид реле, в котором временные интервалы задаются с помощью вращающегося диска с секторами. Отличаются низкой стоимостью, но имеют ограниченные возможности настройки.

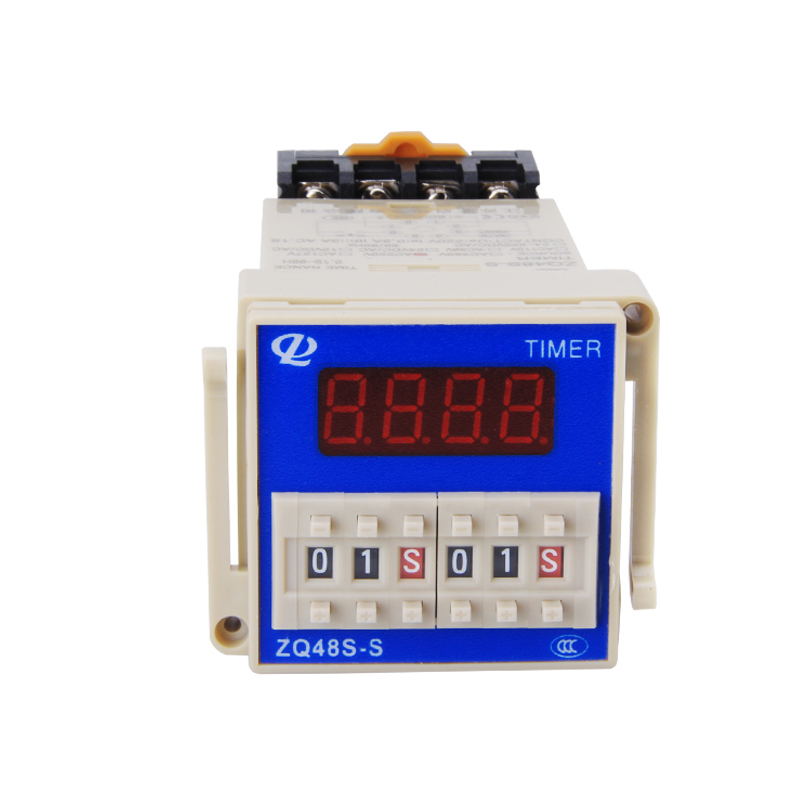

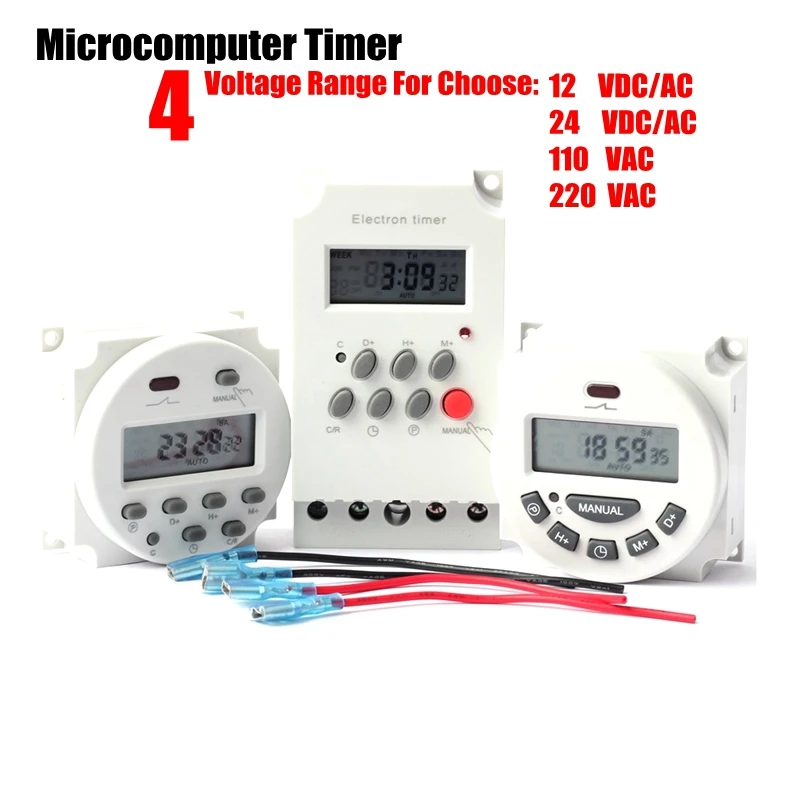

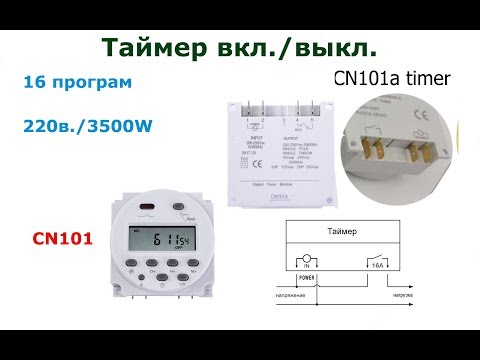

Электронные программируемые реле
Более современный вариант с цифровым управлением. Позволяют задавать сложные алгоритмы работы с множеством циклов. Имеют энергонезависимую память для сохранения настроек.

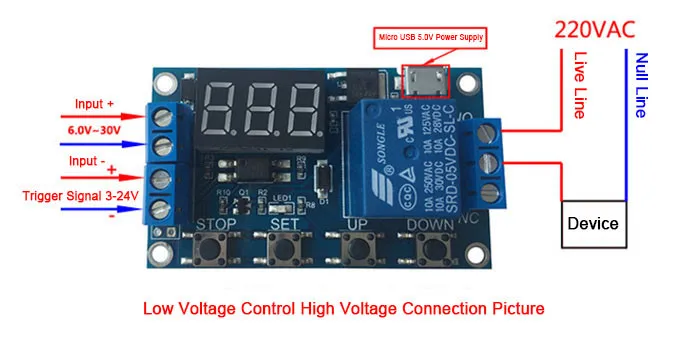

Реле времени на микроконтроллерах
Наиболее функциональный тип реле. Могут учитывать множество параметров системы отопления и адаптировать алгоритм работы. Часто интегрируются в общую систему управления отоплением.
Преимущества использования реле времени для насоса отопления
Применение реле времени в системе отопления дает ряд важных преимуществ:
- Экономия электроэнергии за счет циклической работы насоса
- Увеличение срока службы насоса благодаря снижению времени непрерывной работы
- Снижение шума от работы насоса в ночное время
- Возможность адаптации режима работы под индивидуальные особенности системы отопления
- Автоматизация работы системы отопления без необходимости ручного включения/выключения
Как выбрать реле времени для насоса отопления
При выборе реле времени для управления насосом отопления следует учитывать несколько важных факторов:
Мощность коммутируемой нагрузки
Точность отсчета временных интервалов
Для большинства бытовых систем отопления достаточно точности в 1 минуту. Для промышленных систем может потребоваться более высокая точность.
Количество циклов программирования
Чем больше циклов позволяет задать реле, тем гибче можно настроить режим работы насоса под конкретную систему отопления.
Наличие резервного питания
Важно, чтобы реле сохраняло настройки при отключении электроэнергии. Для этого используется встроенный аккумулятор или энергонезависимая память.

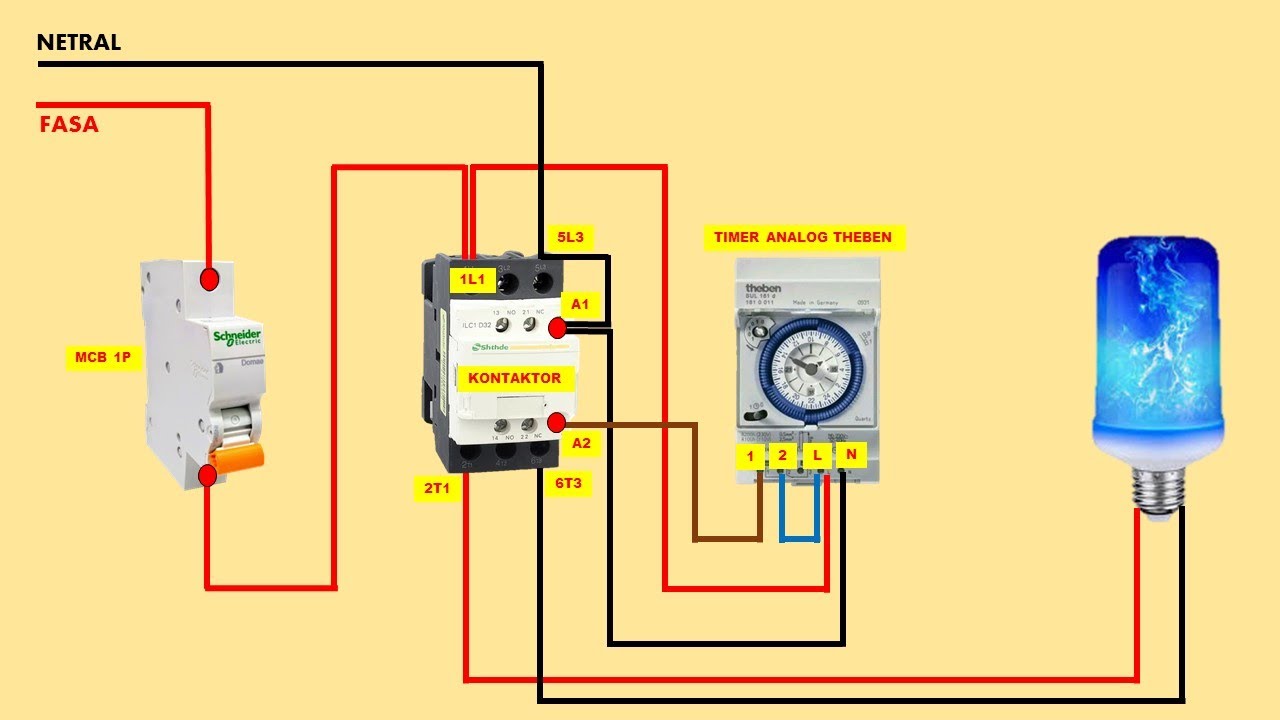

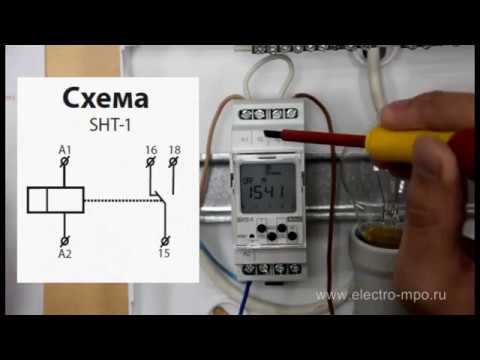

Монтаж и подключение реле времени для насоса отопления
Установка реле времени для управления насосом отопления обычно не вызывает сложностей, но требует соблюдения некоторых правил:

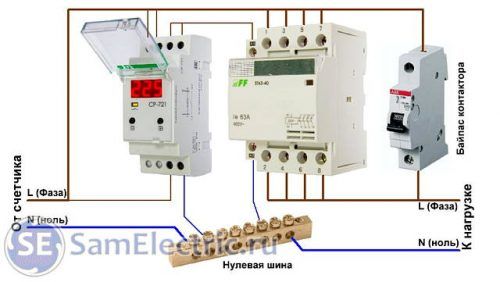

- Реле устанавливается в электрощит на DIN-рейку или в отдельный бокс
- Питание реле подключается к сети 220В через автоматический выключатель
- Выход реле подключается к цепи питания насоса
- При необходимости подключаются дополнительные датчики (температуры, давления)
- Производится настройка временных интервалов работы согласно инструкции
Важно соблюдать правила электробезопасности и при необходимости обратиться к квалифицированному электрику для монтажа.
Настройка реле времени для оптимальной работы насоса отопления
Правильная настройка реле времени позволяет добиться оптимальной работы насоса и системы отопления в целом. Рекомендуемые параметры настройки:
- Время работы насоса: 10-15 минут
- Время паузы: 45-60 минут
- Количество циклов в сутки: 16-24
Конкретные значения зависят от особенностей системы отопления и могут корректироваться опытным путем для достижения оптимального режима работы.
Часто задаваемые вопросы о реле времени для насосов отопления
Нужно ли реле времени, если насос имеет встроенный таймер?
Многие современные циркуляционные насосы имеют встроенные функции программирования режимов работы. В этом случае дополнительное реле времени может не потребоваться. Однако внешнее реле обычно предоставляет более широкие возможности настройки.
Можно ли использовать одно реле для управления несколькими насосами?
Да, при условии, что суммарная мощность насосов не превышает коммутационную способность реле. Однако в этом случае все насосы будут работать в одинаковом режиме, что не всегда оптимально.
Как часто нужно проверять настройки реле времени?
Рекомендуется проверять корректность работы реле и его настройки не реже 1-2 раз в год, а также при смене сезонов отопления. Это позволит своевременно скорректировать режим работы насоса при изменении условий эксплуатации системы отопления.
Заключение
Использование реле времени для управления насосом отопления — простой и эффективный способ оптимизации работы системы отопления. Правильно подобранное и настроенное реле позволяет существенно снизить энергопотребление, увеличить ресурс оборудования и обеспечить комфортный микроклимат в помещении. При выборе реле важно учитывать особенности конкретной системы отопления и следовать рекомендациям по монтажу и настройке.
Реле времени для насоса жидкостной системы отопления (CD4060)
Сейчас во многих частных домах используют жидкостную систему отопления, состоящую из отопительного котла иотопительных радиаторов (батарей). Сделать систему жидкостного отопления на самотоке так, чтобы все радиаторы нагревались равномерно довольно сложно (нужны трубы большого диаметра, нужно соблюсти все уклоны и прочие важные мелочи).
Поэтому, обычно идут более простым путем, и устанавливают циркуляционный насос на подводящую к отопительному котлу трубу. Насос создает напор воды, обеспечивая равномерный нагрев всех радиаторов.
Обычно, цикруляционный насос работает постоянно, но это не всегда имеет смысл, особенно если отапливаемый дом маленький и одноэтажный. Достаточно включать насос на 10-15 минут один раз в 1-2 часа, чтобы поддерживать равномерную температуру нагрева отопительных батарей.
Принципиальная схема
На рисунке 1 показана схема таймера, с помощью которого можно таким образом организовать работу насоса.
Впрочем, этот таймер можно применить и по другому назначению. Таймер позволяет выставить интервал от 30 минут до 1 часа 30 минут, и время работы насоса от 10 минут до 30 минут.
На выходе — реле, которое и служит для включения насоса.
Рис. 1. Схема реле времени (таймера) для управления насосом системы отопления.
Схема построена на двух микросхемах CD4060B. Это 14-разрядные двоичные счетчики со схемами задающих генераторов.
Интервал отмеряет схема на микросхеме D1. Примем за исходную точку нулевое состояние счетчика микросхемы D1. При этом, на всех её выходах нули, в том числе и на старшем выходе — выводе 3. Нуль с вывода 3 D1 подается на составной транзистор VT2-VT3, который нагружен на обмотку реле К1.
Кроме того, нуль с вывода 3 D1 поступает на базу транзистора VT1, и он закрывается. При этом, на его коллекторе напряжение высокого уровня, и оно поступает на вывод 12 счетчика D2, который отмеряет продолжительность работы насоса. Значит D2 тоже в нулевом состоянии, и нуль с его старшего выхода (вывод 3) поступает на вывод 12 D1.
Элементами задающего генератора микросхемы D1 являются конденсатор С1 и резисторы R2 и R3, которыми задается частота его работы. Генератор работает и импульсы с него поступают внутри микросхемы D1 на счетчик. То, как быстро появится логическая единица на выводе 3 D1 зависит от частоты генератора. А частоту можно регулировать переменным резистором R1. Величины R2, R3, С1
такие, что регулировка получается примерно таким образом, что время появления единицы на выводе 3 D1 можно установить от 30 минут до 1 часа 30 минут. Так вот, спустя это время, на выводе 3 D1 появляется логическая единица. Транзисторы VT2 и VT3 открываются и чрез них поступает ток на обмотке реле К1.
Это реле должно включать насос. В то же время, единица с вывода 3 D1 поступает на базу транзистора VТ1, он открывается, и напряжение на его коллекторе падает. Теперь на выводе 12 D2 логический ноль, и этот счетчик начинает считать импульсы, вырабатываемые его генератором.
Элементами задающего генератора микросхемы D2 являются конденсатор С2 и резисторы R7 и R8, которыми задается частота его работы.
Частоту можно регулировать переменным резистором R1. Величины R7, R8, С2 такие, что регулировка получается примерно таким образом, что время появления единицы на выводе 3 D2 можно установить от 10 минут до 30 минут.
Так вот, спустя это время, на выводе 3 D2 появляется логическая единица. Эта единица поступает сразу же на вывод 12 D1, и обнуляет счетчик микросхемы D1. При этом на её старшем выходе — выводе 3 будет ноль. Ноль с вывода 3 D1 подается на транзисторы VТ2-VT3, они закрываются и перестают подавать ток на обмотку реле К1. Реле К1 отключает циркуляционный насос. Кроме того, нуль с вывода 3 D1 поступает на базу транзистора VТ1, и он закрывается.
При этом, на его коллекторе напряжение высокого уровня, и оно поступает на вывод 12 счетчика D2, обнуляя его. Далее, все повторяется циклически.
Монтаж и налаживание
Монтаж схемы, за исключением реле и переменных резисторов, выполнен на печатной плате, показанной на рис.2. Реле К1 — РЭС-22 с обмоткой на 12V.
Рис.
2. Печатная плата схемы управления насосом для системы отопления.
Все его четыре контактные группы включены параллельно. Можно применить и современное реле, при этом важно чтобы его обмотка была на 12V, а контакты на 220V и ток, достаточный для включения насоса (обычно циркуляционный насос небольшой мощности, 35-65W, так что, тока контактов в 1А вполне достаточно). Налаживание сводится к разметке вокруг ручек переменных резисторов.
Мазимов Д. Д. РК-12-16.
типовой ИТП, 2 контура отопления, 1 контур ГВС
| Обозначение на схеме | Маркировка | Описание | Количество |
|---|---|---|---|
| Автоматика | |||
| **SMh5-0011-00-0* СХЕМА 3 (М2)* | Контроллер отопления и ГВС для ИТП (2 контура отопления, 1 контур ГВС, 5 насосных групп; диспетчеризация по по RS485/Ethernet), требуется MC-0201 и MR602 | 1 | |
| MC-0201-01-0 | Модуль расширения для SMH 2G/SMH 2Gi; 9 вх. |
1 | |
| Pixel-MR602-00-0 | Модуль расширения для контроллеров Pixel25XX/SMH 2G; 6вых. (реле 5А), 2 аналог. вых. (0…10В), кабель 80мм, внутр. шина. | 1 | |
| MC-2.0 | MC-2.0 Кабель для связи модуля МС и контроллера SMH 2G/SMH 2Gi, длина 2 м | 1 | |
| CB-MR-2.0 | CB-MR-2.0 Кабель для связи модулей MR и контроллера Pixel/SMH 2G, длина 2 м | 1 | |
| DRP024V060W1AZ | Блок питания =24 В, 60 Вт, 2,5 А, монтаж на DIN-рейку, питание ~85…264 В | 1 | |
Finder /40. 52.9.024.0000 |
Розетка к реле серии 40.52 и 40.61 | 16 | |
| Finder /95.05 SMA | Реле c 2-мя перекидными контактами =24 В, 8А | 16 | |
| Датчики по месту | |||
| ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 5 | |
| ТСП-Н Pt100 наружные |
Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 | |
| PTE5000C | Датчик давления аналоговый, выход 4…20 мА, М20×1,5 наружная резьба, точность 0,5 %, питание 7…32 V DC, корпус AISI 316, IP65 | 1 | |
| РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 2 | |
| РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф. =0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А |
5 | |
| Индикация по месту | |||
| ТМ510Р.00 (0…х Кгс/см²) ТМ610Р.00 (0…х Кгс/см²) |
Манометры технические показывающие | 10 | |
| БТ-51.Х11-100/хх (0…ххх) | Термометры биметаллические | 9 | |
| Клапаны запорно-регулирующие | |||
| Запорно-регулирующая арматура | 3 | ||
| Частотные преобразователи |
|||
| EMD-PUMP-xxxT | Преобразователь частоты ELHART EMD-PUMP | 1 | |
| Схема | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Отопление | ||||
| Количество контуров отопления | 1 | 1 | 2 | 2 |
| Управление клапанами «Больше »/«Меньше» | ||||
| Управление клапанами 0…10 В | ||||
| График отопления по шести точкам для каждого контура | ||||
| График температуры обратной воды по шести точкам для каждого контура | ||||
| Защита от превышения температуры обратной воды | ||||
| Сдвиг графиков отопления в ночное время | ||||
| Сдвиг графиков отопления в выходные дни | ||||
| Автоматическое отключение отопления в летнем режиме | ||||
Выбор регулируемого параметра для контура отопления: Тпр. , Тобр, ΔТ |
||||
| Сигнализация о выходе температуры в контуре за заданные границы | ||||
| Горячее водоснабжение (ГВС) | ||||
| Количество контуров ГВС | 1 | 2 | 1 | 2 |
| Управление клапанами «Больше»/«Меньше» | ||||
| Управление клапанами 0…10 В | ||||
| Поддержание заданной уставки для каждого контура | ||||
| Сигнализация о выходе температуры в контуре за заданные границы | ||||
| Отключение регулирования температуры при аварии обоих насосов | ||||
| Насосные группы | ||||
| Количество насосных групп отопления | 1 | 1 | 2 | 2 |
| Количество насосных групп ГВС | 1 | 2 | 1 | 2 |
| Количество насосных групп подпитки | 1 | 1 | 2 | 2 |
| Работа с одним или двумя насосами в группе | ||||
| Чередование рабочего насоса для равномерного износа | ||||
| Аварийный ввод резерва в случае выхода насоса из строя | ||||
| Защита от «сухого хода» для всех насосных групп | ||||
| Выбор типа датчика сухого хода (НО/НЗ) | ||||
| Отключение насосов при превышении температуры в контуре (для насосов ГВС) | ||||
| Контроль максимального времени непрерывной работы насосов (для насосов подпитки) | ||||
| Датчики температуры | ||||
| Универсальные входы (50М, pt100, pt1000) | ||||
| Внешние аварийные сигналы | ||||
| Количество входов для внешних аварийных сигналов | 4 | 4 | 2 | |
| Журнал аварий | ||||
| Сохранение аварийных сообщений в энергонезависимой памяти с фиксацией времени возникновения аварии (до 200 сообщений) | ||||
| Диспетчеризация | ||||
| RS-485 (Modbus RTU) | ||||
| Ethernet (Modbus TCP) | ||||
Подключение входов и выходов модуля MC по Схеме 3
Подключение входов и выходов модуля MR по Схеме 3 Лицевая панель Контроллера SMh5
| Номер | Описание |
|---|---|
| 1 | Светодиод «POWER». Горит зеленым цветом, когда на контроллер подано питание |
| 2 | Миганием красного цвета сигнализирует об аварии |
| 3 | Горит зеленым цветом, когда контроллер находится в режиме «Пуск» |
| 4 | Миганием зеленого цвета сигнализирует о предпусковом закрытии регулирующих клапанов |
| Кнопка | Название | Описание |
|---|---|---|
| Функциональные кнопки F1 … F6 | Служат для переключения между экранами отображения | |
| Кнопка «ESC» | Возврат в Общий экран или предыдущий экран отображения | |
| Кнопка «ENTER» | Подтверждение ввода | |
| Кнопки «Вверх», «Вниз», «Влево», «Вправо» |
Навигация |
Схема навигации меню Контроллера
Схема навигации меню контроллераОбщий экран программы Контроллера по Схеме 3
Общий экран программы контроллера,работающего по Схеме 3
| Номер | Описание |
|---|---|
| 1 | клапан отопления |
| 2 | температура в подающем трубопроводе отопления |
| 3 | уставка температуры отопления |
| 4 | температура в обратном трубопроводе теплосети |
| 5 | уставка температуры обратной воды в теплосеть |
| 6 | реле сухого хода отопления |
| 7 | реле дифференциального давления отопления |
| 8 | насос отопления №1 |
| 9 | насос отопления №2 |
| 10 | реле низкого давления в контуре отопления |
| 11 | реле сухого хода подпитки |
| 12 | реле дифференциального давления подпитки |
| 13 | насос подпитки №1 |
| 14 | насос подпитки №2 |
Контур отопления
Экран контура отопления
| Номер | Описание |
|---|---|
| 1 | клапан отопления |
| 2 | температура в подающем трубопроводе отопления |
| 3 | уставка температуры отопления |
| 4 | температура в обратном трубопроводе теплосети |
| 5 | уставка температуры обратной воды в теплосеть |
| 6 | реле сухого хода отопления |
| 7 | реле дифференциального давления отопления |
| 8 | насос отопления №1 |
| 9 | насос отопления №2 |
| 10 | реле низкого давления в контуре отопления |
| 11 | реле сухого хода подпитки |
| 12 | реле дифференциального давления подпитки |
| 13 | насос подпитки №1 |
| 14 | насос подпитки №2 |
Контур ГВС
Экран контура ГВС
| Номер | Описание |
|---|---|
| 1 | клапан ГВС |
| 2 | температура в подающем трубопроводе ГВС |
| 3 | уставка температуры ГВС |
| 4 | реле сухого хода ГВС |
| 5 | реле дифференциального давления ГВС |
| 6 | насос ГВС №1 |
| 7 | насос ГВС №2 |
- Поддержание температуры в контурах отопления (до 2-х контуров)
- Поддержание температуры в контурах ГВС (до 2-х контуров)
- Цветной сенсорный дисплей.
Удобство навигации и понятное меню - Универсальный вход для термодатчиков (ТС 50М, Pt100, Pt1000)
Удобство навигации и понятное менюLaars RE2077700 Реле с выдержкой времени
| |||||||||||||||||||||||||||||||||||||
| Интернет-магазин сетевых решений | |||||||||||||||||||||||||||||||||||||
jpg»> Amtrol Expansion Tanks
O.U. Water Heaters
JPG»> Jandy / Zodiac
gif»> Suntec
jpg»> Viessmann.gif)
Двухступенчатое реле времени печи
- Дом
- Новые сообщения
- Часто задаваемые вопросы
- Календарь
- Поиск
- Новые сообщения
- Подрядный бизнес
- Форум
- Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению не будет.
- AOP Жилой ОВКВ
- 2-ступенчатое реле времени печи
- Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
- Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи .
Как зарегистрированный гость вы сможете:- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.
Как зарегистрированный гость вы сможете:18.
01.2020, 12:53
#12-ступенчатое реле времени печи
Привет, ребята,
В настоящее время у меня есть двухтопливная установка (тепловой насос с печью на природном газе) и зональная панель Honeywell hz432.
У меня недостаточно проводов от термостатов к плате зон, поэтому в настоящее время я настроил ее как одноступенчатый тепловой насос и ступенчатую печь на основе процента зон. К сожалению, эта панель зон не позволит вам настроить и тепловой насос, и печь на основе процентного соотношения зон, что было бы идеально.
Поэтому я хотел бы настроить панель зон для включения теплового насоса в зависимости от процента зон, а затем установить печь в качестве одноступенчатой.
Тем не менее, мне понадобится какое-то реле времени между панелью зоны и печью для управления постановкой.Вы, ребята, знаете о таком устройстве? Если да, то какая марка/модель? Спасибо за ваше время и помощь!
Ответить Ответить с цитатой
18.01.2020, 12:58 #2
Сколько Зон?
RIP Icemeister
Поддержка наших ветеринаров
http://www.
soldierride.org/http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
18.01.2020, 12:58 #3
2 зоны.
Ответить Ответить с цитатой
18.
01.2020, 13:28
#4Эти зоны равны по БТЕ? Квадратный фут Мудрый?
RIP Icemeister
Поддержка наших ветеринаров
http://www.soldierride.org/
http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
18.01.2020, 01:29ВЕЧЕРА #5
Да, вторая зона немного меньше, но вполне сопоставима.
Ответить Ответить с цитатой
19.01.2020, 08:34 #6
Любая помощь будет принята с благодарностью!
Ответить Ответить с цитатой
19.
01.2020, 08:59
#72-СТУПЕНЧАТЫЙ
ТЕПЛОВОЙ НАСОС + ПЕЧЬ
ДВУХТОПЛИВНАЯ УСТАНОВКАHONEYWELL HZ 432
Работа теплового насоса и топки = ЛИБО , НЕ Оба одновременно.
Определите точку (точки) теплового [и экономического] баланса.
т. е. обычно в диапазоне 32’F +/- 7’FПохоже, что ЭЛЕКТРОПРОВОДКА является основной причиной из-за отсутствия адекватного управления стадией.
Соответствующая проводка устраняет необходимость в ВРЕМЕННОМ РЕШЕНИИ.Другими причинами могут быть неправильное распределение воздуха и высокое ESP.
Дизайнер Дэн __ Это не ракетостроение, а это НАУКА с Немного искусства. _ _ K EEP I T S IMPLE и S INCERE ___ __ www.mysimplifiedhvac.com ___ __ Определите контур здания и выполните подробный расчет нагрузки: все дело в окнах и требованиях к подпиточному воздуху . Знайте возможности своего оборудования
Ответить Ответить с цитатой
19.01.2020, 09:03 #8
Honeywell подтвердила, что вы не можете контролировать 2 ступени нагрева и компрессора при наличии резервного источника ископаемого топлива.
Мне нужно надежное реле задержки 24В.
Ответить Ответить с цитатой
01-19-2020, 09:17 #9
Автор: Hvacnewb15
Компания Honeywell подтвердила, что вы не можете управлять двумя ступенями нагрева и компрессором при наличии резервного источника ископаемого топлива.
Мне нужно надежное реле задержки 24В.
Нет, вам не нужно прокладывать необходимое количество проводов или отключать тепловой насос при температуре ниже 25–30F.RIP Icemeister
Поддержка наших ветеринаров
http://www.soldierride.org/
http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
19.01.2020, 09:22 #10
Прокладка надлежащего количества проводов — настоящая боль, поэтому я бы предпочел этого не делать.
Тепловой насос в настоящее время заблокирован при 25 градусах, потому что он работает как одноступенчатый, потому что вторая ступень ужасно громкая, когда звонят обе зоны. То же и с печкой.Если бы я мог позволить плате включать главный насос в зависимости от процента зон, я мог бы переместить блокировку ближе к 10 градусам (инверторный тепловой насос Bosch bova). Затем включите печь с реле времени. Если бы я мог установить этот таймер на 20 или 30 минут, вероятность того, что печь второй ступени будет работать в одной зоне, была бы очень низкой.
Ответить Ответить с цитатой
19.01.2020, 09:26 #11
Первоначально Послано Hvacnewb15
Проведение надлежащего количества проводов — настоящая боль, поэтому я бы предпочел этого не делать.
Тепловой насос в настоящее время заблокирован при 25 градусах, потому что он работает как одноступенчатый, потому что вторая ступень ужасно громкая, когда звонят обе зоны. То же и с печкой.Если бы я мог позволить плате включать главный насос в зависимости от процента зон, я мог бы переместить блокировку ближе к 10 градусам (инверторный тепловой насос Bosch bova). Затем включите печь с реле времени. Если бы я мог установить этот таймер на 20 или 30 минут, вероятность того, что печь второй ступени будет работать в одной зоне, была бы очень низкой.
Итак, еще одно негабаритное оборудование на малогабаритных воздуховодах!Установка таймера на эту систему может привести к одновременному включению печи и теплового насоса. Не допускается.
Попросите подрядчика проверить, что у вас есть. Решите проблему шума и управления.
RIP Icemeister
Поддержка наших ветеринаров
http://www.soldierride.
org/http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
19.01.2020, 09:33 #12
Они не могли работать одновременно, потому что hz432 не подает питание на клеммы w и y одновременно. Это реле будет проходить между панелью зоны и печью.
Ответить Ответить с цитатой
01-19-2020, 09:35 №13
Автор: Hvacnewb15
Они не могут работать одновременно, потому что hz432 не подает питание на клеммы w и y одновременно.
Так почему ты хочешь отложить это? Это реле будет проходить между панелью зоны и печью.RIP Icemeister
Поддержка наших ветеринаров
http://www.soldierride.org/
http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
19.01.2020, 09:40 №14
Я хочу переключиться на печь при температуре от 10 до 15 градусов, а затем отложить вторую ступень примерно на полчаса, чтобы уменьшить вероятность запуска второй ступени, когда звонит только 1 зона, потому что это слишком много кубических футов в минуту для 1 зоны.
Ответить Ответить с цитатой
01-19-2020, 09:44 №15
Что происходит, когда печь работает только на слабом огне, достигает ли она заданного значения?
RIP Icemeister
Поддержка наших ветеринаров
http://www.soldierride.org/
http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
19.
01.2020, 09:47
№16Это наш первый год с двухтопливной установкой, поэтому я не пытался использовать ее при минусовой погоде.
Было бы неплохо, если бы я мог просто подключить y2 к термостату и отправить сигнал по беспроводной связи на плату зоны с помощью какого-нибудь приемника. Ничего подобного тоже не существует, верно? Однако я не хочу заменять наших экопчел беспроводными термостатами.
Ответить Ответить с цитатой
19.
01.2020, 09:59
# 17Первоначально Послано Hvacnewb15
Проведение надлежащего количества проводов — настоящая боль, поэтому я бы предпочел этого не делать. Тепловой насос в настоящее время заблокирован при 25 градусах, потому что он работает как одноступенчатый, потому что вторая ступень ужасно громкая, когда звонят обе зоны. То же и с печкой.
Если бы я мог позволить плате включать главный насос в зависимости от процента зон, я мог бы переместить блокировку ближе к 10 градусам (инверторный тепловой насос Bosch bova).
Найдите ХОРОШЕГО подрядчика для оценки всей системы. Шум на 2-й ступени возникает из-за того, что вентилятор пытается протолкнуть слишком много воздуха через слишком маленькое отверстие. Ваши воздуховоды. Затем включите печь с реле времени. Если бы я мог установить этот таймер на 20 или 30 минут, вероятность того, что печь второй ступени будет работать в одной зоне, была бы очень низкой.Не удивлюсь, если вам нужна только 1-я ступень.
Какая марка и модель печи и наружного конденсатора?
Где находится этот дом
Грубая кв.м
Новое строительство?RIP Icemeister
Поддержка наших ветеринаров
http://www.soldierride.org/
http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
19.
01.2020, 10:12
# 18На самом деле должно быть 2 отдельных комплекта оборудования. Это двухступенчатая печь amana 80% 100k BTU с инверторным тепловым насосом bosch bova. 3500 квадратных футов в Нью-Йорке (климатическая зона 5). Построен в 2002 году.
Ответить Ответить с цитатой
01-19-2020, 10:14 # 19
Оставьте его на одном этапе и посмотрите, что произойдет.
RIP Icemeister
Поддержка наших ветеринаров
http://www.soldierride.org/
http://www.woundedwarriorproject.org/
Ответить Ответить с цитатой
20.01.2020, 09:33 #20
Может ли кто-нибудь порекомендовать задержку на таймере сборки, способную задержать этап 2 на полчаса? Задержка icm на замыкающих реле достигает максимума в 17 минут.
01.2020, 12:53
#1
Тем не менее, мне понадобится какое-то реле времени между панелью зоны и печью для управления постановкой.
soldierride.org/
01.2020, 13:28
#4
01.2020, 08:59
#7
Тепловой насос в настоящее время заблокирован при 25 градусах, потому что он работает как одноступенчатый, потому что вторая ступень ужасно громкая, когда звонят обе зоны. То же и с печкой.
Тепловой насос в настоящее время заблокирован при 25 градусах, потому что он работает как одноступенчатый, потому что вторая ступень ужасно громкая, когда звонят обе зоны. То же и с печкой.
org/
Это реле будет проходить между панелью зоны и печью.
01.2020, 09:47
№16
01.2020, 09:59
# 17
Затем включите печь с реле времени. Если бы я мог установить этот таймер на 20 или 30 минут, вероятность того, что печь второй ступени будет работать в одной зоне, была бы очень низкой.
01.2020, 10:12
# 18
