Реле регулятор температуры: Реле-регулятор температуры в категории терморегуляторы бытовые в Москве

Содержание

Принцип работы и функционал температурных реле с датчиком температуры

Для обогрева помещений применяются различные приборы с возможностью автоматического контроля их основных рабочих параметров. Для реализации подобной функции используется термореле с регулировкой температуры.

Общее описание устройства

Термостат отключает нагревательный прибор при достижении определенной температуры

Температурное реле или термостат является основной деталью, которая управляет функционированием бытовых приборов отопления. Также он входит в конструкцию водонагревателей и вентиляторов, климатической техники.

Термореле (термостат) – это блок управления отопительной или охлаждающей системой, выполняющий конкретные задачи:

  • Экономия ресурсов. Котел или другая подобная техника с терморегулятором потребляет меньше электричества или газа. Реле отключает прибор, как только температура воздуха в помещении достигла нужного значения.
  • Повышение комфорта. При наличии реле для контроля температуры не нужно следить за работой котла.
  • Обеспечение безопасности. Термореле на включение/выключение оповещает пользователя о перегреве оборудования.

Основной задачей термостата называют контроль температурных показателей теплоносителя. Пользователь самостоятельно задает требуемые характеристики, после чего прибор поддерживает их на оптимальном уровне.

Принцип действия

Реле температуры функционирует по довольно простой схеме. Котлы, оборудованные данным конструктивным элементом, также оснащаются термодатчиком. Он собирает информацию относительно температуры теплоносителя, циркулирующего в системе. При этом комнатные датчики регистрируют климатические показатели в самом помещении. Собранная информация поступает на блок управления.

Принцип работы простейшего термореле заключается в том, что встроенный в устройство регулятор сверяет полученные данные с заданными пользователем настройками. В последующем он повышает мощность прибора или, наоборот, уменьшает ее.

Разновидности приборов

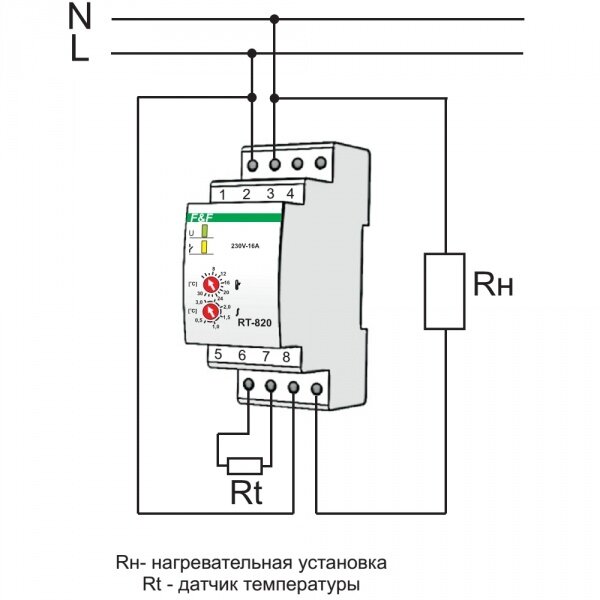

Механический терморегулятор с выносным датчиком

На рынке встречаются термореле с разным внешним видом, конструкционными особенностями и характеристиками.

В зависимости от способа монтажа подобные устройства бывают стационарными и розеточными (переносными). Первая разновидность термореле устанавливается непосредственно в стену. Переносные варианты имеют возможность быстрого подключения, что привлекает многих пользователей.

По месту расположения датчиков выделяют:

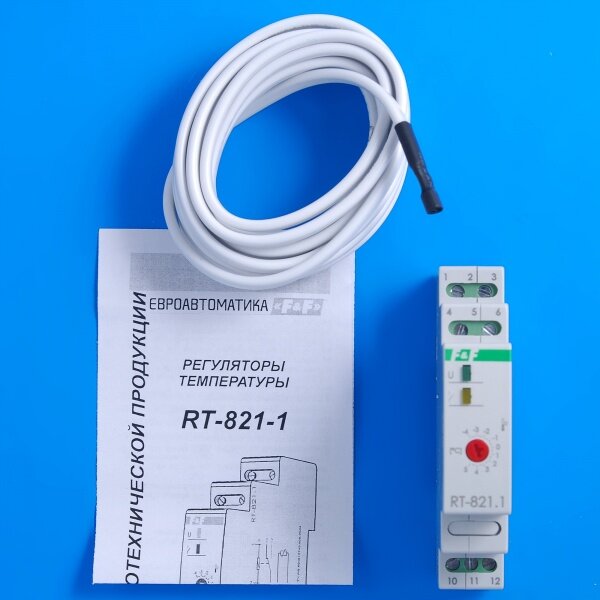

  • термореле с выносным датчиком температуры;
  • агрегаты со встроенным датчиком.

В первом случае датчик размещают на конце кабеля, отходящего от температурного реле. Его длина может быть разной – от 10-20 см до нескольких метров.

Когда в схеме термореле присутствует датчик выносного типа, можно рассчитывать на более точную регулировку климатических показателей помещения.

Преимуществом устройства называют то, что их чувствительные элементы разрешается устанавливать на улице, в погребе и различных подсобных помещениях. Во время работы таких контролеров практически исключены ошибки. Единственным недостатком реле с выносным датчиком называют появление сбоев при исчезновении электричества.

Механические варианты

Подобные датчики температуры и реле считаются самыми доступными и простыми в использовании. Они работают благодаря присутствию в конструктивной схеме биметаллической пластинки. Отключение и настройка рабочих параметров устройства осуществляется при помощи рычага и поворотного колеса.

Недостатком механических моделей называют сложность их монтажа. Они устанавливаются в углубление в стене и напрямую подключаются к сети.

Электронные модели

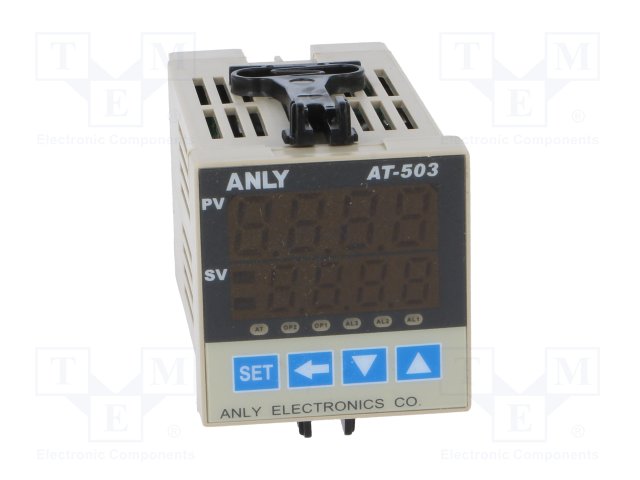

Электронный регулятор температуры со встроенным датчиком

Популярностью пользуются и электронные термореле и датчики. Они точнее измеряют климатические параметры помещения благодаря наличию в составе конструкции полупроводниковых деталей, работающих от тока 24 В. Подобные устройства могут подключаться напрямую к электрической сети или применяются батарейки.

Электронное термореле оснащено монитором. Это облегчает выполнение настройки устройства, оповещает пользователя о результатах последнего замера климатических параметров.

Регулируемые температурные реле также дополнительно имеют календарь, часы, присутствует возможность их программировать (режимы работы день-ночь, будни-выходные).

Область применения

Термореле на 12 вольт часто входит в состав конструктивной схемы систем отопления. Пользователю необходимо контролировать температуру в котле и контурах с учетом климатических показателей помещения. Также устройство позволяет регулировать объем воды в системе. При наличии температурного реле удается своевременно выявить любые неисправности в работе котла.

В конструкции бытовых обогревателей также могут присутствовать термостаты, включаемые через розетку. Такие устройства просты в использовании и подключении, универсальны и высокоэффективны. Подобные термореле совместимы с электрическими чайниками, нагревательными приборами, светотехникой.

Термореле для теплого пола

Схема установки термореле для теплого пола

Существуют специальные контролеры, предназначенные для регулировки работы системы «теплый пол». Они подсоединяются к нескольким деталям – датчикам, нагревательным элементам и электросети. После включения термореле получает информацию о температурных показателях системы, после чего сравнивает их с заданными пользователем настройками.

При необходимости контролер включает или отключает нагревательные элементы, делая это циклично. Поэтому теплый пол без трудностей обеспечивает в помещении стабильную температуру воздуха.

Для инфракрасных обогревателей

Приборы получили большое распространение из-за способности передавать тепловую энергию на значительные площади. При установке термостата удастся повысить эффективность работы таких устройств. Используя программируемые накладное термореле, легко настроить функционирование инфракрасного обогревателя на длительный период времени.

Контролеры помогают пользователю сэкономить электроэнергию. Систему можно настроить таким образом, что прибор будет включаться в определенный момент для поддержания температуры воздуха в заданном диапазоне.

Для сауны и бани

Рекомендуется использовать контролеры, способные работать при температуре от +50°С. С их помощью функционирование сауны или бани будет происходить автономно с учетом параметров, заданных пользователем.

Инструкция по созданию устройства

Схема для создания регулятора температуры своими руками

Чтобы изготовить своими руками термореле, нужно придерживаться следующей схемы:

  1. Подготовительные работы. На плате размещают все необходимые элементы и производят пайку. Для этого запрещено использовать кислоту, способную привести к порче мелких деталей. Специалисты рекомендуют применять канифоль.
  2. Протравка дорожек. Выполняют с учетом схемы устройства.
  3. Проверка работоспособности контролера. Для выполнения данной операции применяют тестер.
  4. Проверка работоспособности полупроводников. Измеряют полярность триодов, диодов и прочих элементов.

После завершения сборки термодатчика своими руками выполняют его подключение к системе. Тиристоры подбирают опытным путем, это позволит выполнить более точную настройку функционирования устройства.

  • Как найти скрытую проводку в стене самостоятельно без прибора
  • Соединение проводов опрессовкой гильзами — чем и как обжимать

Реле-регулятор с датчиком температуры - RadioRadar

Предлагаемое реле-регулятор обеспечивает необходимую для полной зарядки аккумуляторной батареи зависимость напряжения в бортсети автомобиля от температуры батареи. Оно просто в установке и не требует вмешательства в штатную электропроводку автомобиля. В случае поломки его можно быстро заменить широко распространённым трёхуровневым реле-регулятором.

Многие водители сталкиваются с проблемой запуска двигателя автомобиля в холодную погоду. Зачастую при этом приходится снимать аккумуляторную батарею, вносить её в дом и подзаряжать. В автомобиле батарея полностью не заряжается по следующим причинам:

- возросла нагрузка на бортсеть. При зимней эксплуатации автомобиля постоянно могут быть включены фары, вентилятор отопителя, обогрев заднего стекла. Это приводит к снижению напряжения в бортсети. Как следствие, аккумулятор заряжается не полностью;

- чтобы полностью зарядить аккумуляторную батарею, напряжение генератора должно меняться в зависимости от её температуры. Многие реле-регуляторы этого не обеспечивают.

Часто проблему пониженного напряжения решают, устанавливая в автомобиле трёхуровневое реле-регулятор, напряжение стабилизации которого изменяют с помощью переключателя ступенями: 14,7 В - при температуре ниже 0 ºС, 14,2 В - при температуре 0...20 ºС и 13,6 В - при температуре выше 20 ºС. Но стабилизируется напряжение на выходе генератора. На аккумуляторной батарее оно может быть меньше вследствие потерь в соединительных проводах.

Описанное в предлагаемой статье реле-регулятор лишено этих недостатков. Это достигнуто в результате того, что контролируется напряжение непосредственно на выводах батареи. Датчик температуры закреплён на одном из зажимов батареи и измеряет его температуру. При этом температура на улице или под капотом автомобиля может быть другой. Обмотку возбуждения автомобильного генератора коммутирует полевой транзистор с низким падением напряжения в открытом состоянии, что в совокупности с тем, что на генераторе напряжение выше, создаёт больший ток в обмотке возбуждения. В результате генератор способен выдавать больший ток при меньших оборотах.

Недостатком можно считать то, что описываемое реле-регулятор не работает при обрыве провода, соединяющего его с плюсовым выводом аккумуляторной батареи. Дело в том, что оно получает напряжение питания именно по этому проводу. Поэтому не получится завести двигатель от одной аккумуляторной батареи, а потом заменить её другой, не останавливая двигатель.

Схема реле-регулятора изображена на рис. 1. После появления на зажиме XT2 напряжения, что происходит после поворота ключа зажигания, открывается транзистор VT2, а за ним и VT1, через который с контактного лепестка XT1, подключённого к плюсу аккумуляторной батареи, её напряжение поступает на компаратор DA2 и на вход интегрального стабилизатора DA1, который в свою очередь питает микросхему DD1.

Рис. 1. Схема реле-регулятора



Компаратор DA2 сравнивает напряжение с резистивного делителя R2R5R8 и с датчика температуры, собранного на диодах VD1-VD3 и стабилитроне VD4. Если напряжение с делителя больше, чем с датчика, логический уровень напряжения на выходе компаратора низкий. Пройдя через инверторы микросхемы DD1 (74AC14N), он закроет силовой транзистор VT3. Параллельное соединение пяти инверторов обеспечивает большой ток перезарядки ёмкости затвор-канал полевого транзистора и, следовательно, быстрое переключение последнего. Это понижает рассеиваемую на транзисторе VT3 мощность и позволяет использовать его без теплоотвода.

После закрывания транзистора VT3 ток обмотки возбуждения замыкается через диод Шоттки VD8 и постепенно спадает. Как только напряжение, снимаемое с делителя R2R5R8, станет ниже порогового значения, зависящего от состояния датчика температуры, транзистор VT3 откроется и по обмотке возбуждения вновь потечёт ток, а напряжение на выходе генератора станет расти.

Стабилитрон VD5, подключённый параллельно датчику температуры, необходим для ограничения максимального напряжения на батарее. Без него при морозах ниже -20 оС напряжение в бортсети может возрасти настолько, что подключённые к ней потребители электроэнергии будут испорчены.

Все детали реле-регулятора, кроме образующих датчик температуры диодов VD1-VD3 и стабилитрона VD4, размещены на печатной плате, чертёж которой изображён на рис. 2. Она рассчитана на установку постоянных резисторов С2-23 или С1-4, подстроечного резистора R5 - многооборотного 3266W. Оксидные конденсаторы - К50-35 или импортные. Остальные конденсаторы - керамические К10-17б или их импортные аналоги. XT1 - контактный лепесток, присоединяемый к плюсовому выводу аккумуляторной батареи; XT2 - шпилька М5, к которой подключают красный провод, шедший к штатному реле-регулятору; XT3 - шпилька М4. К ней подключают чёрный провод, идущий к обмотке возбуждения генератора. XT4 соединяют с корпусом автомобиля. После монтажа деталей плату нужно покрыть влагозащитным лаком.

Готовая плата помещена в герметичный пластмассовый корпус G201C (рис. 3).

Рис. 2. Печатная плата реле-регулятора



Рис. 3. Плата в корпусе устройства



Плата датчика температуры изготовлена по чертежу, показанному на рис. 4. После монтажа её герметизируют слоем термопластичного клея. Фактически такой клей - пластмасса, плавящаяся при температуре +80 ºС, которая может многократно переходить из твёрдой фазы в жидкую и обратно. С помощью термоклеевого пистолета она нанесена на собранную плату датчика температуры с припаянными к ней проводами. При этом контактный лепесток XT1 остаётся открытым (рис. 5).

Рис. 4. Плата датчика температуры



Рис. 5. Контактный лепесток XT1



После остывания термопластичного клея на покрытую им плату надета термоусаживаемая трубка диаметром 10 мм и длиной 40 мм. Лучше - красного цвета, чтобы было интуитивно понятно, что датчик должен быть прикреплён к плюсовому выводу аккумулятора. Лепесток XT1 должен остаться открытым, а провода, припаянные к плате, должны быть частично закрыты в местах пайки. Излишки застывшего термопластичного клея, мешающие надеванию трубки, аккуратно срезаны скальпелем так, чтобы не повредить элементы.

Затем на жгут из трёх подключённых к плате датчика температуры проводов одета гофрированная пластиковая трубка диаметром 6,8 мм. Со стороны реле-регулятора гофр зафиксирован термопластичным клеем, а со стороны датчика - термоусаживаемой трубкой. Во время эксплуатации реле-регулятора в автомобиле эта трубка предотвращает повреждение проводов, соединяющих реле-регулятор с датчиком. При надёжной фиксации проводов, исключающей их перетирание, многократные перегибы и прочие механические воздействия, от гофрированной трубки можно отказаться.

Провода, соединяющие основную плату реле-регулятора и датчик температуры, не должны быть сечением более 0,15 мм2. При большем их сечении погрешность датчика увеличится по причине утечки тепла по проводам. Однако лепесток XT1 усилен медным проводом сечением 1...1,5 мм2, проложенным вдоль металлизированной стороны платы датчика и припаянным к фольге. Это обеспечивает хорошую теплопередачу между аккумуляторной батареей и датчиком.

Для налаживания реле-регулятора требуется лабораторный регулируемый источник питания. Соедините его плюсовой вывод с лепестком XT1 и зажимом XT2, а минусовый - с зажимом XT4. Между зажимами XT2 и XT3 подключите лампу накаливания на 12 В мощностью 3...5 Вт. Напряжение источника установите равным 14,2 В. Датчик погрузите в слегка подсоленную воду со льдом, температура которой близка к 0 ºС.

Через пять минут, когда температура датчика сравняется с температурой воды, вращайте, не вынимая датчик из воды, движок построечного резистора R5 и найдите его положение, соответствующее порогу включения и выключения лампы. Зафиксируйте движок в этом положении каплей быстросохнущего лака.

При напряжении более 15 В лампа должна гаснуть. Это же должно происходить при отключении источника питания от лепестка XT1 или от зажима XT2.

Автор: Ф. Исаченков, г. Москва

Как проверить реле напряжения и терморегулятор

Проверка реле напряжения

Эти приборы предназначены для контроля и управления подачей напряжения к нагрузке. Качественно проверить работоспособность реле напряжения в бытовых условиях без некоторых элементов специализированного оборудования крайне проблематично, если не сказать невозможно. Для эффективной проверки реле напряжения вам потребуется собрать электрическую схему, состоящую из:

  • автотрансформатора с функцией повышения-понижения напряжения;
  • патрон с осветительной лампой и соединительными проводами. Он используется в качестве сигнального приспособления;
  • эталонного вольтметра (желательно с функцией  True RMS) для контроля показаний реле.

На испытуемом устройстве выставляем пределы рабочего напряжения.

В качестве примера такого прибора рассмотрим готовое устройство производства компании DS Electronics – реле напряжения D2-50. Нижний предел напряжения для данной модели составляет 120-210 V. С помощью кнопок управления выставляем этот параметр и верхний предел (в интервале 220–280 V). Или используем заводские настройки.

Подаём напряжение с автотрансформатора – чтобы сигнальная лампа, подключённая в качестве нагрузки, зажглась. Далее вращаем ручку автотрансформатора, увеличивая напряжение. Повышаем его до тех пор, пока не достигнем верхнего выставленного предела, контролируя показания индикатора реле и вольтметра. Эти показания должны совпадать, не превышая погрешности измерений обоих приборов. По достижении верхнего предела реле должно отключить лампу, но продолжить работу в пределах повышающегося напряжения в схеме. Верхняя заявленная производителем граница напряжения для модели реле D2-50 составляет 420 V. Далее при повышении напряжения, производитель не гарантирует надёжную эксплуатацию прибора в течение длительного времени.

Аналогичная картина должна наблюдаться при понижении напряжения в схеме. По достижении нижнего предела, выставленного на реле напряжения, должно произойти отключение сигнальной лампы в соответствии с заданной задержкой отключения. И реле продолжает работу, выводя на экран величину измеренного им напряжения в схеме, вплоть до достижения нижней границы работоспособности, в нашем случае это 100 V.

Если в процессе проверки прибор в точности выполнял указанные действия, то он исправен и пригоден к эксплуатации. Если происходили сбои, то реле напряжения не может корректно работать. Оно требует ремонта.

Проверка терморегулятора теплого пола

Для самого простого метода проверки работы терморегулятора подручными средствами необходимы соединительные провода достаточного сечения с неповреждённой изоляцией. Также потребуется простой «заменитель» нагрузки. Чаще для этих целей используют лампу накаливания, патрон к ней и соединительные провода. К клеммам, предназначенным для подключения нагрузки, подсоединяем патрон с лампой накаливания. К соответствующим клеммам терморегулятора подсоединяем провода для подключения к сети. Соблюдайте правильную фазировку! Для этого следуйте схеме подключения, указанной на тыльной поверхности корпуса терморегулятора. И к указанным на схеме контактам подсоединяем провода термодатчика.

После сборки этой нехитрой схемы, с помощью регулирующих кнопок или ручки регулятора (в зависимости от конструкции устройства) на приборе выставляем нужный температурный режим. Температуру на регуляторе желательно выставлять заведомо выше температуры окружающей среды для того чтобы терморегулятор включил реле и подал напряжение на нагрузку. Если терморегулятор сработал, то должна зажечься лампа. Для большей убедительности, рекомендуется выставить после этого температуру ниже, с тем, чтобы терморегулятор отключил нагрузку. При этом время между включением и выключением нагрузки при изменении заданной температуры должно превышать 1 минуту. Выдержать это условие необходимо, для того чтобы исключить влияние защитной задержки между переключениями реле. Эта задержка позволяет продлить общий срок службы регулятора.

Здесь мы описали самый простой способ того, как проверить работу терморегулятора в стандартных бытовых условиях. Для более качественной и профессиональной проверки нужно использовать вольтметр вместо сигнальной лампы. При этом, при срабатывании терморегулятора, напряжение на его клеммах, к которым подключается нагрузка, должно быть на уровне стандартного сетевого напряжения (приблизительно, 220V).

Почему терморегулятор не набирает температуру

Установленную пользователем температуру терморегулятор может не набирать вследствие целого ряда причин. Может выйти из строя сам терморегулятор, возможны неисправности температурного датчика (обрыв соединительных проводов, короткое замыкание или неточности в измерении температуры). Возможной причиной такого дефекта в работе прибора нередко оказываются общие проблемы электроснабжения объекта. В том случае, если регулятор температуры исправен, причиной сбоя могут быть дефекты, допущенные при монтаже нагревательного оборудования. Какие это могут быть случаи:

  • неквалифицированно выполненная термоизоляция, как в целом помещения, так и тёплого пола;
  • недостаточно мощный кабель для данного помещения;
  • недостаточно мощная электросеть, возможностей которой недостаточно для обогрева помещения;
  • неправильно установленный датчик в полу.

Почему «щелкает» терморегулятор теплого пола

Щелчки – неизменный спутник работы реле электромеханического типа. Практически во всех терморегуляторах (за исключением terneo eg и terneo mod) характерные щелчки сопровождают переход терморегулятора из рабочего состояния в ждущий режим и обратно. Однако случается так, что терморегулятор постоянно издаёт эти щелчки без срабатывания прибора и перехода в рабочий режим.

Основная причина подобной неисправности – конденсатор, имеющийся в схеме блока питания терморегулятора. Эта деталь теряет ёмкость в процессе  эксплуатации и, как следствие, должна быть заменена на исправную и аналогичную по рабочим характеристикам.

Впрочем, данная неисправность не характерна для терморегуляторов марки terneo, которые используют импульсные блоки питания.

Помните о гарантии

Описанные в статье проверки устройств пользователь в состоянии произвести самостоятельно в бытовых условиях. Однако для более точной оценки работоспособности терморегулятора или реле желательно обращаться в специализированные сервисные центры. Поэтому очень важно при покупке проверять правильность заполнения всей надлежащей документации (прежде всего, гарантийного талона на оборудование).

Напомним, что все устройства DS Electronics имеют длительную и надёжную гарантию. На терморегуляторы срок гарантии составляет 3 года, а на реле напряжения 5 лет. Официальный сервис предоставляет полный набор комплектующих у себя на складе, таким образом возможный ремонт сводится к минимальным срокам.

Оцените новость:

Как проверить реле напряжения и терморегулятор

Проверка реле напряжения

Эти приборы предназначены для контроля и управления подачей напряжения к нагрузке. Качественно проверить работоспособность реле напряжения в бытовых условиях без некоторых элементов специализированного оборудования крайне проблематично, если не сказать невозможно. Для эффективной проверки реле напряжения вам потребуется собрать электрическую схему, состоящую из:

  • автотрансформатора с функцией повышения-понижения напряжения;
  • патрона с осветительной лампой и соединительными проводами. Он используется в качестве сигнального приспособления;
  • эталонного вольтметра (желательно с функцией  True RMS) для контроля показаний реле.

На испытуемом устройстве выставляем пределы рабочего напряжения.

В качестве примера такого прибора рассмотрим готовое устройство производства компании DS Electronics – реле напряжения D2-50. Нижний предел напряжения для данной модели составляет 120-210 V. С помощью кнопок управления выставляем этот параметр и верхний предел (в интервале 220–280 V). Или используем заводские настройки.

Подаём напряжение с автотрансформатора – чтобы сигнальная лампа, подключённая в качестве нагрузки, зажглась. Далее вращаем ручку автотрансформатора, увеличивая напряжение. Повышаем его до тех пор, пока не достигнем верхнего выставленного предела, контролируя показания индикатора реле и вольтметра. Эти показания должны совпадать, не превышая погрешности измерений обоих приборов. По достижении верхнего предела реле должно отключить лампу, но продолжить работу в пределах повышающегося напряжения в схеме. Верхняя заявленная производителем граница напряжения для модели реле D2-50 составляет 420 V. Далее при повышении напряжения, производитель не гарантирует надёжную эксплуатацию прибора в течение длительного времени.

Аналогичная картина должна наблюдаться при понижении напряжения в схеме. По достижении нижнего предела, выставленного на реле напряжения, должно произойти отключение сигнальной лампы в соответствии с заданной задержкой отключения. И реле продолжает работу, выводя на экран величину измеренного им напряжения в схеме, вплоть до достижения нижней границы работоспособности, в нашем случае это 100 V.

Если в процессе проверки прибор в точности выполнял указанные действия, то он исправен и пригоден к эксплуатации. Если происходили сбои, то реле напряжения не может корректно работать. Оно требует ремонта.

Проверка терморегулятора теплого пола

Для самого простого метода проверки работы терморегулятора подручными средствами необходимы соединительные провода достаточного сечения с неповреждённой изоляцией. Также потребуется простой «заменитель» нагрузки. Чаще для этих целей используют лампу накаливания, патрон к ней и соединительные провода. К клеммам, предназначенным для подключения нагрузки, подсоединяем патрон с лампой накаливания. К соответствующим клеммам терморегулятора подсоединяем провода для подключения к сети. Соблюдайте правильную фазировку! Для этого следуйте схеме подключения, указанной на тыльной поверхности корпуса терморегулятора. И к указанным на схеме контактам подсоединяем провода термодатчика.

После сборки этой нехитрой схемы, с помощью регулирующих кнопок или ручки регулятора (в зависимости от конструкции устройства) на приборе выставляем нужный температурный режим. Температуру на регуляторе желательно выставлять заведомо выше температуры окружающей среды для того чтобы терморегулятор включил реле и подал напряжение на нагрузку. Если терморегулятор сработал, то должна зажечься лампа. Для большей убедительности, рекомендуется выставить после этого температуру ниже, с тем, чтобы терморегулятор отключил нагрузку. При этом время между включением и выключением нагрузки при изменении заданной температуры должно превышать 1 минуту. Выдержать это условие необходимо, для того чтобы исключить влияние защитной задержки между переключениями реле. Эта задержка позволяет продлить общий срок службы регулятора.

Здесь мы описали самый простой способ того, как проверить работу терморегулятора в стандартных бытовых условиях. Для более качественной и профессиональной проверки нужно использовать вольтметр вместо сигнальной лампы. При этом, при срабатывании терморегулятора, напряжение на его клеммах, к которым подключается нагрузка, должно быть на уровне стандартного сетевого напряжения (приблизительно, 220V).

Почему терморегулятор не набирает температуру

Установленную пользователем температуру терморегулятор может не набирать вследствие целого ряда причин. Может выйти из строя сам терморегулятор, возможны неисправности температурного датчика (обрыв соединительных проводов, короткое замыкание или неточности в измерении температуры). Возможной причиной такого дефекта в работе прибора нередко оказываются общие проблемы электроснабжения объекта. В том случае, если регулятор температуры исправен, причиной сбоя могут быть дефекты, допущенные при монтаже нагревательного оборудования. Какие это могут быть случаи:

  • неквалифицированно выполненная термоизоляция, как в целом помещения, так и тёплого пола;
  • недостаточно мощный кабель для данного помещения;
  • недостаточно мощная электросеть, возможностей которой недостаточно для обогрева помещения;
  • неправильно установленный датчик в полу.

Почему «щелкает» терморегулятор теплого пола

Щелчки – неизменный спутник работы реле электромеханического типа. Практически во всех терморегуляторах (за исключением terneo eg и terneo mod) характерные щелчки сопровождают переход терморегулятора из рабочего состояния в ждущий режим и обратно. Однако случается так, что терморегулятор постоянно издаёт эти щелчки без срабатывания прибора и перехода в рабочий режим.

Основная причина подобной неисправности – конденсатор, имеющийся в схеме блока питания терморегулятора. Эта деталь теряет ёмкость в процессе  эксплуатации и, как следствие, должна быть заменена на исправную и аналогичную по рабочим характеристикам.

Впрочем, данная неисправность не характерна для терморегуляторов марки terneo, которые используют импульсные блоки питания.

Помните о гарантии

Описанные в статье проверки устройств пользователь в состоянии произвести самостоятельно в бытовых условиях. Однако для более точной оценки работоспособности терморегулятора или реле желательно обращаться в специализированные сервисные центры. Поэтому очень важно при покупке проверять правильность заполнения всей надлежащей документации (прежде всего, гарантийного талона на оборудование).

Напомним, что все устройства DS Electronics имеют длительную и надёжную гарантию. На терморегуляторы срок гарантии составляет 3 года, а на реле напряжения 5 лет. Официальный сервис предоставляет полный набор комплектующих у себя на складе, таким образом возможный ремонт сводится к минимальным срокам.

Оцените новость:

⚡️Реле регулятор с датчиком температуры

На чтение 6 мин. Опубликовано Обновлено

Многие водители сталкиваются с проблемой запуска двигателя автомобиля в холодную погоду. Зачастую при этом приходится снимать аккумуляторную батарею, вносить её в дом и подзаряжать.

В автомобиле батарея полностью не заряжается по следующим причинам: возросла нагрузка на бортсеть.

При зимней эксплуатации автомобиля постоянно могут быть включены фары, вентилятор отопителя, обогрев заднего стекла. Это приводит к снижению напряжения в бортсети.

Как следствие, аккумулятор заряжается не полностью;
— чтобы полностью зарядить аккумуляторную батарею, напряжение генератора должно меняться в зависимости от её температуры. Многие реле-регуляторы этого не обеспечивают.

Часто проблему пониженного напряжения решают, устанавливая в автомобиле трёхуровневое реле-регулятор, напряжение стабилизации которого изменяют с помощью переключателя ступенями: 14,7 В — при температуре ниже 0°С, 14,2В — при температуре 0…20°С и 13,6 В — при температуре выше 20°С. Но стабилизируется напряжение на выходе генератора.

На аккумуляторной батарее оно может быть меньше вследствие потерь в соединительных проводах. Описанное в предлагаемой статье реле-регулятор лишено этих недостатков. Это достигнуто в результате того, что контролируется напряжение непосредственно на выводах батареи. Датчик температуры закреплен на одном из зажимов батареи и измеряет его температуру. При этом температура на улице или под капотом автомобиля может быть другой.

Обмотку возбуждения автомобильного генератора коммутирует полевой транзистор с низким падением напряжения в открытом состоянии, что в совокупности с тем, что на генераторе напряжение выше, создаёт больший ток в обмотке возбуждения. В результате генератор способен выдавать больший ток при меньших оборотах.

Недостатком можно считать то, что описываемое реле-регулятор не работает при обрыве провода, соединяющего его с плюсовым выводом аккумуляторной батареи. Дело в том, что оно получает напряжение питания именно по этому проводу.

Поэтому не получится завести двигатель от одной аккумуляторной батареи, а потом заменить её другой, не останавливая двигатель. Схема реле-регулятора изображена на рис. 1.

После появления на зажиме ХТ2 напряжения, что происходит после поворота ключа зажигания, открывается транзистор VT2, а за ним и VT1, через который с контактного лепестка XT 1, подключённого к плюсу аккумуляторной батареи, её напряжение поступает на компаратор DA2 и на вход интегрального стабилизатора DA1, который в свою очередь питает микросхему DD1.

Компаратор DA2 сравнивает напряжение с резистивного делителя R2R5R8 и с датчика температуры, собранного на диодах VD1—VD3 и стабилитроне VD4. Если напряжение с делителя больше, чем с датчика, логический уровень напряжения на выходе компаратора низкий.

Пройдя через инверторы микросхемы DD1 (74AC14N), он закроет силовой транзистор VT3. Параллельное соединение пяти инверторов обеспечивает большой ток перезарядки ёмкости затвор-канал полевого транзистора и, следовательно, быстрое переключение последнего.

Это понижает рассеиваемую на транзисторе VT3 мощность и позволяет использовать его без теплоотвода. После закрывания транзистора VT3 ток обмотки возбуждения замыкается через диод Шоттки VD8 и постепенно спадает.

Как только напряжение, снимаемое с делителя R2R5R8, станет ниже порогового значения, зависящего от состояния датчика температуры, транзистор VT3 откроется и по обмотке возбуждения вновь потечёт ток, а напряжение на выходе генератора станет расти.

Стабилитрон VD5, подключённый параллельно датчику температуры, необходим для ограничения максимального напряжения на батарее. Без него при морозах ниже -20 °С напряжение в бортсети может возрасти настолько, что подключённые к ней потребители электроэнергии будут испорчены.

Все детали реле-регулятора, кроме образующих датчик температуры диодов VD1—VD3 и стабилитрона VD4, размещены на печатной плате, чертёж которой изображён на рис. 2.

Она рассчитана на установку постоянных резисторов С2-23 или С1-4, подстроечного резистора R5 — многооборотного 3266W. Оксидные конденсаторы — К50-35 или импортные. Остальные конденсаторы — керамические К10-176 или их импортные аналоги.

XT 1 — контактный лепесток, присоединяемый к плюсовому выводу аккумуляторной батареи; ХТ2 — шпилька М5, к которой подключают красный провод, шедший к штатному реле-регулятору; ХТЗ — шпилька М4.

К ней подключают чёрный провод, идущий к обмотке возбуждения генератора. ХТ4 соединяют с корпусом автомобиля. После монтажа деталей плату нужно покрыть влагозащитным лаком. Готовая плата помещена в герметичный пластмассовый корпус G201C (рис. 3).

Плата датчика температуры изготовлена по чертежу, показанному на рис. 4. После монтажа её герметизируют слоем термопластичного клея.

Фактически такой клей — пластмасса, плавящаяся при температуре +80°С, которая может многократно переходить из твёрдой фазы 8 жидкую и обратно.

С помощью термоклеевого пистолета она нанесена на собранную плату датчика температуры с припаянными к ней проводами. При этом контактный лепесток XT 1 остаётся открытым (рис. 5).

После остывания термопластичного клея на покрытую им плату надета термоусаживаемая трубка диаметром 10 мм и длиной 40 мм. Лучше — красного цвета, чтобы было интуитивно понятно, что датчик должен быть прикреплён к плюсовому выводу аккумулятора. Лепесток XT 1 должен остаться открытым, а провода, припаянные к плате, должны быть частично закрыты в местах пайки.

Излишки застывшего термопластичного клея, мешающие надеванию трубки, аккуратно срезаны скальпелем так, чтобы не повредить элементы. Затем на жгут из трёх подключённых к плате датчика температуры проводов одета гофрированная пластиковая. Со стороны реле-регулятора гофр зафиксирован термопластичным клеем, а со стороны датчика — термоусаживаемой трубкой.

Во время эксплуатации реле-регулятора в автомобиле эта трубка предотвращает повреждение проводов, соединяющих реле-регулятор с датчиком. При надёжной фиксации проводов, исключающей их перетирание, многократные перегибы и прочие механические воздействия, от гофрированной трубки можно отказаться.

Провода, соединяющие основную плату реле-регулятора и датчик температуры, не должны быть сечением более 0,15 мм2. При большем их сечении погрешность датчика увеличится по причине утечки тепла по проводам. Однако лепесток ХТ1 усилен медным проводом сечением 1… 1,5 мм2, проложенным вдоль металлизированной стороны платы датчика и припаянным к фольге.

Это обеспечивает хорошую теплопередачу между аккумуляторной батареей и датчиком. Для налаживания реле-регулятора требуется лабораторный регулируемый источник питания. Соедините его плюсовой вывод с лепестком ХТ1 и зажимом ХТ2, а минусовый — с зажимом ХТ4. Между зажимами ХТ2 и ХТЗ подключите лампу накаливания на 12В мощностью 3…5Вт.

Напряжение источника установите равным 14,2 В. Датчик погрузите в слегка подсоленную воду со льдом, температура которой близка к 0°С. Через пять минут, когда температура датчика сравняется с температурой воды, вращайте, не вынимая датчик из воды, движок построечного резистора R5 и найдите его положение, соответствующее порогу включения и выключения лампы.

Зафиксируйте движок в этом положении каплей быстросохнущего лака. При напряжении более 15В лампа должна гаснуть. Это же должно происходить при отключении источника питания от лепестка XT 1 или от зажима ХТ2.

Как отрегулировать термостат холодильника, принцип работы терморегулятора

Благодаря бесперебойной работе и правильной настройке термостата холодильника в камерах поддерживается заданная температура. Если в агрегате тепло, в пище начинают размножаться бактерии, и она быстро портится. Когда терморегулятор выкручен слишком сильно, продукты замерзают, теряя полезные свойства.

Что такое терморегулятор и для чего он необходим

Терморегулятор, или термостат, — это прибор, который обеспечивает нормальное функционирование холодильника, поддерживая в нем оптимальную температуру. Он фиксирует показания датчиков внутри агрегата.

Если в камере тепло, термостат подает сигнал на пусковое реле компрессора, и тот начинает работать. Когда воздух охлаждается до заданного уровня, мотор отключается.

Как устроен и работает терморегулятор

Терморегулятор представляет собой механизм с рычагом и контактами. Это небольшая коробочка с ручкой. С одной стороны у нее находится сильфонная трубка, которая заполнена хладагентом (фреоном), с другой — контакты для подключения к электрический цепи (от 2 до 6 штук). Длина герметичной трубки варьируется от 0,8 до 2,5 м. Обычно она закручена в спираль, что обеспечивает плотное прилегание к стенке испарителя.

Конец капиллярной трубки регулятора холодильника расположен в зоне охлаждения и прикреплен к испарителю. Когда температура снижается, внутри нее понижается давление. Под воздействием пружины гофры сильфона сжимаются, силовой рычаг поворачивается по своей оси и контакты размыкаются. Если температура повышается, давление увеличивается. При этом гофры сильфона расширяются, преодолевая сопротивление пружины, рычаг поворачивается в обратном направлении, контакты замыкаются.

Заданный температурный режим зависит от усилия пружины. При большом усилии контакты замыкаются, и температура будет высокой, при малом — низкой. Усилие зависит от ручки, при ее повороте меняется степень натяжения пружины.

Принцип работы в холодильниках с электронными регуляторами примерно такой же. Капиллярная трубка фиксирует фактические показатели, устанавливается заданный уровень температуры. Электронный модуль управляет данными с нескольких датчиков.

Справка. Ремонт или замена такого термостата требуют наличия особого оборудования и знаний в области электроники. Самостоятельно это осуществить сложно.

Типы терморегуляторов для холодильников

Терморегуляторы бывают двух видов:

  • механические;
  • электронные.

Электронный термостат представляет собой электронное плато, на дисплей которого выводятся все данные. Это наиболее прогрессивное устройство, оно с большей точностью фиксирует изменения температурного режима. Но техника с электронным модулем управления отличается высокой стоимостью, поэтому чаще применяют механические терморегуляторы.

Справка. Механический терморегулятор можно заменить на электронный.

На рынке представлены три основных вида механических регуляторов:

  • российские (Орловский завод) — серии ТАМ;
  • производства Дании — Danfoss;
  • итальянские (фирма Ranco) — К-50, К-52, К-55, К-56, К-57, К-58, К-59.

Их применяют в холодильном оборудовании «Минск», «Орск», Beko, Candy, Indesit, Bosch, Ardo, Samsung и др.

К наиболее распространенным термостатам относятся:

  • ТАМ-112, ТАМ-113 — применяют в однокамерных агрегатах, аналог К-50;
  • ТАМ-125 — устанавливают в морозильниках 2-камерной 2-компрессорной техники, аналог К-57;
  • ТАМ-133 — используют в холодильных камерах 2-камерных агрегатах, аналог К-59, Danfoss 077В6;
  • ТАМ-145 — 3-контактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления).

Местоположение терморегулятора

Местоположение регулятора зависит от модели холодильника. Информация об его устройстве и расположении содержится в инструкции по эксплуатации к бытовому прибору. Обычно он находится рядом с ручкой установки температурного режима. В старых бытовых приборах термостат устанавливают внутри камеры, под лампочкой освещения, и закрывают защитным корпусом. Чтобы извлечь деталь, ручку снимают, потянув ее на себя. Затем откручивают саморезы и демонтируют корпус.

В современных моделях термостат располагают снаружи, обычно над дверью. Если его необходимо достать, сначала также снимают ручку регулировки. Затем откручивают болты и снимают панель с лампочкой, после чего извлекают регулятор.

Как правильно отрегулировать терморегулятор холодильника

Терморегулятор имеет ручное управление, а термостат — автоматическое. В моделях с электронным управлением оптимальную температуру устанавливают в градусах. В холодильной камере — от +4 до +6 °С, в морозильной — -18 °С. В агрегатах с механическим управлением ручку устанавливают в положение от 2 до 3,5, которое соответствует оптимальному режиму.

Случается, что необходима индивидуальная настройка термостата. Когда, например, агрегат работает много лет, температура на испарителе повышается из-за ряда причин (износа компрессора, старения теплоизоляции и др.). В результате увеличивается коэффициент рабочего времени техники. Либо после замены терморегулятора холодильник недостаточно морозит. Настраивать устройство самостоятельно не рекомендуется, регулировку лучше доверить специалистам, так как это долгий и сложный процесс. Так, процедура в 2-камерном агрегате занимает около суток, в 1-камерном — в 2 раза меньше.

Разберемся, как настроить терморегулятор холодильника. На корпусе устройства есть два регулировочных винта.

Они отвечают за диапазон включения и отключения по температуре и за перепад срабатывания. Регулировка одного винта смещает температурный диапазон. Так, если при заводских настройках термостат срабатывает при -10°С и +3,5°С, то при вращении они сдвигаются, например, в положение -5°С и + 8,5°С. После регулировки второго винта восстановление заводских настроек практически невозможно. Самостоятельная настройка терморегулятора может привести к поломке детали.

Рассмотрим, как отрегулировать термостат 2-камерного холодильника на примере Danfoss 25Т65. Сначала ручку управления ставят в среднее положение. Если закрутить центральный регулировочный болт, техника отключится. Если его немного открутить, длительность работы агрегата увеличится. Болт, расположенный снаружи, регулирует время простоя бытового прибора. Если его открутить, холодильник будет дольше стоять, если закрутить — меньше.

Важно! Так как болты находятся под напряжением, отвертка для регулировки должна иметь хорошую изоляцию.

Признаки поломки реле температурного режима

О том, что вышел из строя терморегулятор, свидетельствуют следующие признаки:

  • компрессор работает с небольшими перерывами или без них;
  • температура в камере понизилась до 0°С;
  • стены покрылись льдом;
  • агрегат не включается после отключения;
  • в камере тепло;
  • лужа под бытовой техникой.

Такие признаки могут говорить и о поломках других деталей агрегата, но термостат проверяют в первую очередь.

Если мотор холодильника работает безостановочно, исправность детали проверяют с помощью термометра. Для этого агрегат отключают от сети, вынимают все продукты, производят разморозку. После этого прибор включают и устанавливают максимально низкую температуру. В центр камеры помещают термометр и оставляют на 2 часа. Затем проверяют показания. Снижение температуры до +6°С говорит об исправности детали. Если в холодильнике теплее или холоднее, значит, термостат нуждается в замене.

Если внутри камеры образовалась наледь, диагностику проводят иначе. Во время работы компрессора регулировочную ручку поворачивают в сторону увеличения температуры внутри камеры. Исправная деталь зафиксирует нужный уровень и остановит мотор. Если этого не произойдет, терморегулятор придется поменять.

Когда холодильник не включается, для проверки находят два провода, которые входят в термостат. Их отсоединяют и замыкают. Если агрегат заработал, значит, реле неисправно.

Важно! Провода находятся под напряжением. Перед проверкой следует отключить агрегат от сети.

Специалисты для диагностики термостата применяют мультиметр. Для этого деталь демонтируют. На тестере выставляют режим «сопротивление». Сильфонную трубку опускают в холодную воду и держат 2-3 минуты. Затем проводят проверку. Если на экране тестера при режиме «прозвон цепи» появилась цифра 1, значит, деталь сломана. Если ноль — она рабочая.

Замер температуры в холодильнике

Чтобы настроить оптимальную температуру в холодильнике, ее измеряют с помощью термометра. Если специального или встроенного прибора нет, используют градусник, которым замеряют температуру жидкости для купания детей. Его помещают в стакан с водой и ставят на среднюю полку камеры на ночь. Затем проверяют показания. Если они выше +4°С, регулировочную ручку поворачивают в сторону охлаждения. Если ниже +2°С, температуру повышают.

Для замера температурного режима в морозильной камере используют уличный термометр. Его помещают между продуктами и оставляют на ночь. Если температура выше -18°С, ручку поворачивают на ее снижение. Если ниже -24°С — повышают.

Оптимальная температура в холодильнике

Оптимальная температура в холодильной камере составляет от +4 до +6°С. Так как агрегат имеет большой объем, тепло в нем распространяется неравномерно. Чем ближе к компрессору, тем холоднее.

Так, на верхней и нижней полках (в зависимости от расположения морозильника) поддерживается температура от +8 до +9°С, на центральной — от +2 до +6°С, в дверце — до +10°С.

В морозильной камере поддерживается температура от -6 до -24°С, оптимальная составляет -18°С.

Заключение

Терморегулятор поддерживает оптимальную температуру в холодильнике. Отрегулировать его работу можно с помощью термометра. От правильно настроенного термостата зависят сохранность и вкусовые качества продуктов, а также срок эксплуатации бытовой техники.

Основы регулятора температуры

, работа схемы и наилучшее применение

Температура - это наиболее часто измеряемая величина окружающей среды, и многие биологические, химические, физические, механические и электронные системы подвержены влиянию температуры. Некоторые процессы работают хорошо только в узком диапазоне температур. Поэтому необходимо соблюдать осторожность, чтобы контролировать и защищать систему.

При превышении температурных пределов электронные компоненты и схемы могут быть повреждены из-за воздействия высоких температур.Измерение температуры помогает повысить стабильность цепи. Измеряя температуру внутри оборудования, можно определить высокие уровни температуры и предпринять действия по снижению температуры системы или даже выключению системы во избежание аварий.

Некоторые из приложений для контроля температуры - это практический контроллер температуры и схемы беспроводной сигнализации превышения температуры, которые обсуждаются ниже.

Практический контроллер температуры

Контроллеры этого типа используются в промышленных приложениях для регулирования температуры устройств.Он также отображает температуру на одном ЖК-дисплее в диапазоне от –55 ° C до + 125 ° C. В основе схемы лежит микроконтроллер из семейства 8051, который управляет всеми его функциями. IC DS1621 используется как датчик температуры.

DS1621is выдает 9-битные показания для отображения температуры. Заданные пользователем настройки температуры сохраняются в энергонезависимой памяти EEPROM через микроконтроллер серии 8051. Максимальные и минимальные настройки температуры вводятся в MC через набор переключателей, которые хранятся в EEPROM -24C02.Максимальные и минимальные настройки предназначены для обеспечения любого необходимого гистерезиса. Сначала используется кнопка Set, затем установка температуры с помощью INC, а затем кнопка ввода. Аналогично для кнопки DEC. Реле управляется от MC через драйвер транзистора. Контакт реле используется для нагрузки, показанной в схеме в виде лампы. Для нагрузки нагревателя большой мощности может использоваться контактор, катушка которого приводится в действие контактами реле вместо лампы, как показано.

Стандартный источник питания 12 вольт постоянного тока и 5 вольт через регулятор состоит из понижающего трансформатора вместе с мостовым выпрямителем и фильтрующим конденсатором.


Характеристики IC DS1621:
  • Для измерения температуры не требуются внешние компоненты
  • Измеряет температуру от -55 ° C до + 125 ° C с шагом 0,5 ° C. Эквивалент по Фаренгейту составляет от -67 ° F до 257 ° F с шагом 0,9 ° F
  • Температура читается как 9-битное значение (2-байтовая передача)
  • Широкий диапазон питания (от 2,7 В до 5,5 В)
  • Преобразует температуру до цифрового слова менее чем за 1 секунду
  • Термостатические настройки определяются пользователем и не являются энергонезависимыми
  • Данные считываются / записываются через 2-проводный последовательный интерфейс (линии ввода-вывода с открытым стоком)
  • Приложения включают термостатические регуляторы, промышленные системы, потребительские товары, термометры или любая термочувствительная система
  • 8-контактный корпус DIP или SO (150 мил и 208 мил)

Беспроводная сигнализация превышения температуры

В схеме используется аналоговый датчик температуры LM35, должным образом подключенный к компаратору LM 324, выходной сигнал которого подается на 4-битный входной энкодер IC HT 12E. Предел выбирается с помощью предустановки 10K, которая откалибрована вокруг его поворота на 270 градусов. ИС кодировщика преобразует их в параллельные данные в последовательные, которые передаются модулю передатчика для передачи.

Радиочастотный модуль, как следует из названия, работает на радиочастоте. Соответствующий частотный диапазон варьируется от 30 кГц до 300 ГГц. В этой радиочастотной системе цифровые данные представлены как вариации амплитуды несущей волны. Этот вид модуляции известен как амплитудная манипуляция (ASK).

Передача через RF лучше, чем через инфракрасный порт по многим причинам. Во-первых, сигналы через RF могут проходить на большие расстояния, что делает его пригодным для приложений на больших расстояниях. Кроме того, хотя ИК-порт в основном работает в режиме прямой видимости, РЧ-сигналы могут распространяться даже при наличии препятствий между передатчиком и приемником. Далее, передача RF более сильная и надежная, чем передача IR. В радиочастотной связи используется определенная частота, в отличие от ИК-сигналов, на которые влияют другие источники ИК-излучения.

Пара передатчик / приемник (Tx / Rx) работает на частоте 434 МГц. RF-передатчик принимает последовательные данные и передает их по беспроводной сети через RF через антенну, подключенную к выводу 4. Скорость передачи составляет 1–10 кбит / с. Переданные данные принимаются радиочастотным приемником, работающим на той же частоте, что и передатчик.

Сторона приемника принимает эти последовательные данные и затем передает их на IC HT12D декодера для генерации 4-битных параллельных данных, которые передаются на инвертор CD7404 для управления транзистором Q1 для включения любой нагрузки в целях предупреждения.И передатчик, и приемник питаются от батареек с диодами обратной защиты, а также получают около 5 В от используемой батареи на 6 В.

HT12D - это микросхема декодера серии 2 12 (интегральная схема) для приложений дистанционного управления, производимая Holtek. Он обычно используется для радиочастотных (RF) беспроводных приложений. Используя спаренный кодировщик HT12E и декодер HT12D, мы можем передавать 12 бит параллельных данных последовательно. HT12D просто преобразует последовательные данные на свой вход (могут быть получены через радиоприемник) в 12-битные параллельные данные.Эти 12-битные параллельные данные делятся на 8 бит адреса и 4 бита данных. Используя 8 бит адреса, мы можем предоставить 8-битный код безопасности для 4-битных данных и может использоваться для адресации нескольких приемников с помощью одного и того же передатчика.

HT12D - это ИС CMOS LSI, способная работать в широком диапазоне напряжений от 2,4 В до 12 В. Его энергопотребление низкое и обладает высокой помехоустойчивостью. Полученные данные проверяются 3 раза на предмет большей точности. Он имеет встроенный генератор, нам нужно подключить только небольшой внешний резистор.Первоначально декодер HT12D будет в режиме ожидания, т. Е. Генератор отключен, а HIGH на выводе DIN активирует генератор. Таким образом, генератор будет активен, когда декодер принимает данные, переданные кодером. Устройство начинает декодирование входного адреса и данных. Декодер непрерывно трижды сопоставляет полученный адрес с локальным адресом, присвоенным контактам A0 - A7. Если все совпадают, биты данных декодируются и выходные контакты D8 - D11 активируются. Эти действительные данные обозначаются установкой на контакте VT (действительной передачи) ВЫСОКОГО уровня.Это будет продолжаться до тех пор, пока адресный код не станет неверным или пока не будет получен сигнал.

Создайте свой собственный контроллер температуры с помощью Arduino

  • Новости технологий
  • Выставка CES 2021
  • ПК и мобильный
    • Windows
    • Mac
    • Linux
    • Android
    • iPhone и iPad
    • Интернет
    • Безопасность
    • Программирование
  • образ жизни
    • Развлечения
    • Продуктивность
    • творческий
    • Игры
    • Социальные медиа
  • Оборудование
    • Объяснение технологии
    • Руководства покупателя
    • Умный дом
    • Сделай сам
    • Обзоры продуктов
  • Бесплатные вещи
    • Бесплатные электронные книги
    • Подарки
    • Лучшие списки
    • Бесплатные чит-листы
  • Видео
  • Около
    • О MakeUseOf

Регулятор температуры, ПИД-регуляторы температуры, Контроллер DIN-рейки


Контроллер температуры Pixsys ATR121

Недорогой 3-значный ПИД-регулятор процесса и температуры, размер 32 x 74 мм, термопара с программируемыми входами типа K, J, R, S, PT100, 0-10 В, 4-20 мА и термистор NTC / PTC с источником питания преобразователя 12 В. Программируемые выходы SSR / Relay, карта памяти, панель IP65, питание переменного или постоянного тока является стандартным. Контроллер температуры ATR121 также доступен с адаптером для монтажа на DIN-рейку и Modbus RTU

.

Pixsys ATR141 4-значный контроллер температуры

4-значный ПИД-регулятор процесса и температуры, размер 32 x 74 мм x глубина 53 мм, принимает входы PT100, 0-10 В, 4-20 мА, термистор NTC / PTC и термопара типа K, J, R, S, с питанием датчика 12 В для 2 проводные передатчики.Выходы SSR / реле, карта памяти, лицевая панель IP65, питание переменного или постоянного тока. Контроллер температуры ATR141 также может обеспечивать управление сервоприводом

Лист данных Контроллер ATR121

Контроллер температуры Pixsys ATR226 .. НОВИНКА !!

ПИД-регулятор ATR226

Спецификация контроллера температуры ATR226

Руководство пользователя

Недорогой 4-разрядный ПИД-регулятор температуры, размер 48 x 48 мм, термопара с программируемыми входами типа K, J, R, S, PT100, PT1000, термистор NTC / PTC. Программируемые выходы SSR / реле, карта памяти и конфигурация с помощью стандартного мини-USB, лицевой панели IP65, стандартное питание переменного или постоянного тока. Фиксирующее реле с цифровым входом или сбросом с помощью передней кнопки, идеально подходит для работы в условиях перегрева, дополнительный адаптер для DIN-рейки


Контроллер температуры Pixsys ATR227 .. НОВИНКА!

Контроллер процессов ATR227

Спецификация контроллера температуры ATR227

Руководство пользователя

4-значный ПИД-регулятор температуры, размер 48 x 48 мм, программируемые пользователем входы, термопары типа K, J, R, S, PT100, PT1000, Термистор NTC / PTC, мА, В, мВ с источником питания преобразователя 12 В постоянного тока.Специальный алгоритм управления инфракрасным обогревателем. Программируемые выходы SSR / реле, карта памяти и конфигурация стандартным мини-USB, лицевой панелью IP65, стандартным источником питания переменного или постоянного тока. Фиксирующее реле с цифровым входом или сбросом передней кнопки, дополнительный адаптер для DIN-рейки

ATR243 1/16 DIN ПИД-регулятор температуры

Контроллер температуры ATR243

Спецификация регулятора температуры ATR243

Руководство пользователя

> 1/16 DIN 48 x 48 Контроллер процесса и температуры, программируемые входы термопары типа K, J, R, S, N, T PT100, термистор NTC 0-10 В, 4-20 мА и 10K с источником питания преобразователя 12 В.Программируемые пользователем выходы, реле, SSR, 0-10 В, 4-20 мА, сервоклапан, карта памяти и конфигурация ПК, панель IP65, питание 24 . .. 230 В переменного / постоянного тока


Усовершенствованный ПИД-регулятор температуры Blueline

Контроллер температуры ATR244

Спецификация Контроллер температуры ATR244

1/16 DIN 48 x 48 Усовершенствованный контроллер процесса и температуры, 1 или 2 программируемых входа термопары типа K, J, R, S, N, T PT100, 0-10 В, 4-20 мА и 10K термистор NTC с Блок питания передатчика 12 В.1 или 2 программируемых пользователем выхода, реле, SSR, 0-10 В, 4-20 мА, сервоклапан, программируется смартфоном Android через NFC, питание 24 ... 230 В переменного / постоянного тока


Контроллер температуры Pixsys ATR171

ATR171

Лист данных

Руководство пользователя

Стандартный одноконтурный регулятор температуры 72 x 72 DIN, термопара с программируемыми входами, PT100, PT1000, 0–10 В, 4–20 мА, термистор 10K NTC и PTC. Реле, SSR, 0-10 В, 4-20 мА, управляющие выходы сервоклапана, ModBUS RTU, источник питания передатчика 12 В постоянного тока, карта памяти и конфигурация ПК, питание 24 ... 230 В переменного / постоянного тока

Контроллер температуры ATR401 до 5 выходов

ATR401

Лист данных

Руководство пользователя

1/8 DIN 48 x 96 ПИД-регулятор с 5 выходами, программируемые пользователем входы PT100, PT1000, термопара типа K, J, R, S, N, T, 10K Термистор NTC, 0-10 В, 4-20 мА & с дополнительным питанием 24 В для 2-проводных датчиков 4-20 мА.Программируемые пользователем выходы включают реле, SSR, 0-10 В, 4-20 мА и сервоклапан, карту памяти и конфигурацию ПК с помощью программного обеспечения ПК, лицевую панель IP65, Modbus RTU, питание 24 . .. 230 В переменного / постоянного тока

Pixsys DRR245 Контроллер для монтажа на DIN-рейку | Регулятор температуры (заменен на DRR244 - ниже)

DRR245 Контроллер на DIN-рейку (ЗАМЕНЕН НА DRR244 НИЖЕ)

Лист данных

Руководство пользователя

Контроллер на DIN-рейку, программируемые входы PT100, PT1000, потенциометр, термопары, термистор 10K NTC, 0-10 В, 4-20 мА с питанием передатчика 12 В для 2-проводных устройств 4-20 мА.Программируемые управляющие выходы включают 0-10 В, 4-20 мА, реле, SSR и сервоклапан. Конфигурация карты памяти и ПК через labsoftview, Modbus RTU в стандартной комплектации, питание 24 ... 230VAC / VDC

Pixsys DRR244 Контроллер для монтажа на DIN-рейку | Регулятор температуры

DRR244-13ABC-T Контроллер для монтажа на DIN-рейку

Лист данных

Руководство пользователя

ATR244 Контроллер для DIN-рейки, программируемые входы PT100, PT500, PT1000, потенциометр, термопары, термистор 10K NTC, 0-10 В, 4-20 мА с возможностью выбора мощности передатчика 12 В или 24 В постоянного тока для 2-проводных устройств 4-20 мА. Программируемые пользователем управляющие выходы включают 0-10 В, 4-20 мА, реле, SSR и сервоклапан. 3 реле, 2 выхода pnp, 2 входа pnp. USB-флеш-карта и конфигурация ПК через labsoftview, бесконтактная конфигурация смартфона с бесплатным приложением, доступным в Google Play. Modbus RTU входит в стандартную комплектацию, питание 24 ... 230 В переменного / постоянного тока


Многоступенчатые программные ПИД-контроллеры

Программируемый контроллер Pid печи ATR620

Программируемый контроллер ATR620

Лист данных

Руководство пользователя

Мощный ПИД-регулятор температуры печи, 2 независимых контура управления и до 15 программируемых циклов по 20 ступеней.универсальные программируемые входы термопары типа R, S, K, J, PT100, 0-10 В, 4-20 мА и программируемые выходы реле / ​​SSR. RS485 ModBUS и цифровые входы для запуска / остановки программы, карта памяти для легкого копирования параметров конфигурации, питание 24/110/230 В переменного тока

ATR621 Программа печи или контроллера печи

ATR621

Лист данных

Руководство пользователя

72 x 72 DIN Одноконтурный ПИД-регулятор температуры или контроллер печи, до 15 программируемых циклов по 45 ступеней.Программируемые входы термопары типа R, K, S, J PT100, 0-10 В, 4-20 мА выбираемые выходы включают реле, SSR, 4-20 мА и 0-10 В. ModBUS RTU и цифровые входы для запуска / остановки цикл, конфигурация карты памяти и ПК, питание 24 ... 230VAC / VDC

ATR421 Программный контроллер печи / печи

Контроллер печи ATR421

Лист данных

Руководство пользователя

Мощный 96 x 48 DIN Одноконтурный программатор температуры печи или программатор уставки, до 15 программируемых циклов по 45 ступеней. Входы включают термопары типа R, J, S, K, T, N, PT100, 0-10 В, 4-20 мА. Релейные, SSR, выходы 0-10 В и 4-20 мА. ModBUS RTU и цифровые входы для запуска / остановки цикла, карта памяти и конфигурация ПК, питание 24..230VAC / VDC

Регулятор температуры керамической печи URE

Спецификация регулятора температуры печи URE72

Мощный одноконтурный регулятор температуры печи или программатор уставки, до 15 программ, до 15 ступеней.Входы включают термопары типа R, S, K, T, N. Простая кнопка запуска и продвижения. Программу можно редактировать с помощью кнопки на передней панели или с помощью удобного программного обеспечения с подключением к ПК. Поставляется в комплекте с 4-контактным разъемом Clipsal 410, 2-метровым кабелем и разъемом для термопары. Питание 83..230VAC


Контроллеры температуры охлаждения

ATR131-1B Среднетемпературный контроллер охлаждения

ATR131-1B Контроллер охлаждения

Лист данных и руководство пользователя

Контроллер среднетемпературного охлаждения, стандартный 72 x 36 мм DIN, лицевая панель IP65, один выход 10 А, карта памяти, вход термистора 10K NTC и питание 230 В переменного тока. Также доступен с адаптером для монтажа на DIN-рейку.

ATR131-3B Контроллер низкой температуры охлаждения

ATR131-3B Контроллер охлаждения

Лист данных и руководство пользователя

Контроллер низкотемпературного охлаждения с входом термистора 10K NTC и 3 управляющими выходами для размораживания, вентилятором испарителя и компрессора, картой памяти, лицевой панелью IP65 230 В переменного тока.Также доступно крепление на DIN-рейку.


Аксессуары для регуляторов температуры

Твердотельные реле

Твердотельное реле переменного и постоянного тока (SAP2440DR)
Радиатор для легких условий эксплуатации и заглушки (0040050019)
Переходники и заглушки 1/4, 1/8 DIN (ARQ1 96-48DIN)
Адаптер для DIN-рейки (DNRA-72)
Карта памяти подходит для всех контроллеров (MEMC)

Наверх

Электронные схемы контроля температуры

Сигнал тревоги звучит при отрицательных температурах - Эта электронная схема для хобби, представленная ниже, предназначена для включения звуковой сигнализации, когда температура наружного воздуха ниже 0 градусов C (32F). Батарея 9В питает цепь хобби. Средний ток 9ua настолько мал, что батареи хватит на долгие годы. . . Схема для хобби, разработанная Дейвом Джонсоном П.Е. - июль 2006 г. Аттенюаторы

сводят на нет отклонения температуры - 17.08.98 Идеи дизайна EDN: ПРИМЕЧАНИЕ. В ФАЙЛЕ
есть несколько схем, прокрутите до этой. Вы можете использовать схемы на Рисунке 1 для температурной компенсации постоянного напряжения любой цепи, если кривая зависимости напряжения от температуры соответствует следующим критериям: кривая стабильна во времени при той же температуре; Кривая воспроизводима при многократном изменении температуры; Кривая является монотонной в пределах необходимой точности посткомпенсации (другими словами, кривая не имеет локальных колебаний, превышающих максимально допустимую плоскостность посткомпенсации);
Кривая имеет либо положительный, либо отрицательный наклон, либо С-образную форму.__ Разработка схем: Семен Лапушин, Electronic System Products, A Division of Antec, Norcross, GA

Auto-Fan, контроль температуры - Эта схема была разработана для автоматического включения набора из трех или четырех небольших вентиляторов постоянного тока для охлаждения большого охлаждающего ребра для источника питания 10 А. Может использоваться и во множестве других приложений __ Разработано Тони ван Руном VA3AVR

Термостат Bang-Bang - простая схема и эффективный - 11/06/97 Идеи дизайна EDN: Возможно, самый простой и старый контур обратной связи - непропорциональный, «все или ничего», термостат.Полное включение нагревателя, когда температура ниже заданного значения, и выключение, когда оно выше заданного значения, является простым примером сервомеханизма. Тем не менее, какими бы элементарными и грубыми ни были сервомеханизмы, примеры окружают __ Circuit Design by W Stephen Woodward, University of North Carolina - Chapel Hill

Сигнализация для морозильной камеры с батарейным питанием - типичная морозильная камера может содержать продукты на сотни долларов. Если устройство отключается от сети или если дверца остается открытой слишком долго, продукты внутри могут быстро испортиться.Схема для хобби ниже - это прикрепленная сигнализация с питанием от батареек. . . Схема для хобби, разработанная Дэвидом Джонсоном П. Э. - июль 2006 г.

Повышающий преобразователь управляет вентилятором 12 В от источника 5 В - 12/12/97 Идеи конструкции EDN: Повышающий преобразователь ШИМ с регулируемой температурой позволяет управлять бесщеточным вентилятором постоянного тока 12 В от источника питания 5 В. __ Схема проектирования Джона Макнила, Вустерский политехнический институт, Вустер, Массачусетс

Схема

компенсирует температурный коэффициент оптопары - 11/22/01 Идеи конструкции EDN: при использовании оптопары в линейном приложении следует учитывать дрейф ее усиления в зависимости от температуры.Традиционные устройства с одно- и двухтранзисторным выходом имеют заметный дрейф усиления в зависимости от температуры. В последние годы появились некоторые оптопары с температурной компенсацией. Однако другой вариант - использовать две оптопары или двойную оптопару с соответствующей обратной связью, чтобы создать схему DRI, разработанную Дж. Майклом Зиасом, Acme Electric Corp, Куба, Нью-Йорк,

.

Circuit управляет несколькими термоэлектрическими охладителями - 19. 08.99 Идеи дизайна EDN: в оптоэлектронных и других компонентах иногда используются термоэлектрический охладитель и термистор для контроля температуры.Типичный термоэлектрический охладитель __ Схема схемы Фрэнка Эффенбергера

Circuit управляет скоростью вращения вентилятора - 21.03.02 Идеи дизайна EDN: шум вентилятора становится серьезной проблемой, поскольку электронное оборудование все чаще проникает в офис и дома. Шум пропорционален скорости вентилятора, а скорость воздушного потока, необходимая для охлаждения, меньше при низких температурах окружающей среды. Поскольку в большинстве случаев температура окружающей среды ниже верхнего расчетного значения, вентилятор может работать медленнее, что облегчает работу слуха __ Разработка схем Джима Кристенсена, Maxim Integrated Products, Саннивейл, Калифорния

Схема улучшает измерение температуры - 05.02.02 Идеи конструкции EDN: Когда импульсы тока со стабильным соотношением iHiGH / iLOW модулируют полупроводниковый переход, возникающая разность напряжений (например, ΔVBE для биполярного транзистора) является линейной функцией от абсолютная (по Кельвину) температура, Т. Вы можете использовать этот трюизм для точных измерений температуры. В технической литературе подробно описана взаимосвязь (ссылки с 1 по 4), и в ней есть нумерация __ Circuit Design by Alexander Bell, Infosoft International Inc, Rego Park, NY

Переключатель с холодным срабатыванием - используемый термистор имеет сопротивление 15 кОм при 25 градусах и 45 кОм при 0 градусах Цельсия. Подходящий термистор шарикового типа можно найти в каталоге Maplin. Поток 100k позволяет этой схеме срабатывать в широком диапазоне температур.Небольшой гистерезис обеспечивается включением резистора 270 кОм. Это предотвращает дребезжание реле, когда температура приближается к порогу переключения этой цепи __ Разработано Энди Коллисоном

Компенсация температурного коэффициента оптопары - 11/22/01 Идеи конструкции EDN: при использовании оптопары в линейном приложении следует учитывать дрейф ее усиления в зависимости от температуры. Традиционные устройства с одно- и двухтранзисторным выходом имеют заметный дрейф усиления в зависимости от температуры. в последние годы немного вспыльчивости __ Дизайн схем Дж. Майкл Зиас, Acme Electric Corp, Куба, Нью-Йорк

Постоянная температура - Эта схема представляет собой универсальный терморегулятор с низким энергопотреблением, который может использоваться для стабилизации чувствительных к температуре электронных схем. он был построен для стабилизации радиочастотного VFO (генератора переменной частоты) для радиолюбителей. Схема также использовалась для уменьшения дрейфа микромощного FM-передатчика Ramsey FM10a __ Разработан Дж. Форрестом Куком

Управление несколькими термоэлектрическими охладителями - 19.08.1999 Идеи конструкции EDN: в оптоэлектронных и других компонентах иногда используются термоэлектрический охладитель и термистор для контроля температуры.Типичный термоэлектрический охладитель __ Схема схемы Фрэнка Эффенбергера

Контроллер

обеспечивает регулирование температуры по замкнутому контуру - 05.08.97 Идеи конструкции EDN: Иногда требуется проверить элемент схемы на перегрев, но невозможно поместить всю схему применения в температурную камеру. Спреи с замораживанием и фены удобны для крупномасштабного настольного поиска неисправностей, но температура и скорость нарастания совершенно неконтролируемы и могут фактически повредить деталь. Системы с нагнетанием воздуха хороши, но они громоздки и дороги.В схеме на Рисунке 1 используется термоэлектрический охладитель (ТЕС) для обеспечения регулирования температуры элемента с обратной связью. __ Дизайн схем Дэвид Салерно, Unitrode Corp, Мерримак, NH

Контроль температуры волоконно-оптических лазеров - 07/05/01 Техническая статья EDN: К регуляторам температуры на основе термоэлектрических охладителей предъявляются некоторые необычные требования. Они учитывают конструктивные характеристики схемы и теплового режима, чтобы обеспечить устойчивость к климатическим условиям для температурных лазеров. __ Дизайн схем Джима Уильямса, самого уважаемого автора EDN, скончался в июне 2011 года после инсульта.Ему было 63 года.

Контроллер охлаждающего вентилятора

- Когда мы начинаем наслаждаться ленивыми туманными летними днями, самое важное, о чем мы думаем, - как сохранять прохладу в эти жаркие дни. Для некоторых из нас это означает включить старый кондиционер и потягивать прохладный бокал нашего любимого безалкогольного напитка. Однако мы часто забываем о не менее важном __. Разработано радиолюбительским обществом Норвича

. Цифровой термостат

со светодиодным дисплеем температуры - мне нужно было заменить два старых ненадежных термостата для управления обогревом и охлаждением в большом садовом сарае.Коммерческие базовые цифровые термостаты доступны довольно дешево, но некоторые из них не имеют возможности управлять большими нагрузками или имеют дополнительные функции, которые мне нужны для экономии энергии, когда дверь часто остается открытой, или для индикации выхода температуры за пределы диапазона и т. Д. Мне нравится PIC Микроконтроллер 18F1320, который использовался в моем предыдущем проекте, поэтому решил снова использовать его в очень похожей конструкции для управления тремя мультиплексированными светодиодными дисплеями и считывания температуры с цифрового датчика Dallas / DS18x20 "1-Wire". __ Дизайн Д.Торп, 2006

Двойной компаратор - образует датчик приближения с температурной компенсацией __ Maxim Integrated

Термостат электрического нагревателя

- Одно из преимуществ этих двух блоков заключается в том, что датчик можно разместить вдали от нагревателя, таким образом определяя фактическую температуру в помещении, а не прямое тепло от нагревателя. Их также можно использовать в ограниченном пространстве с нагревательной лампой для создания сушильного шкафа __ Дизайн G.L. Chemelec

Электронное реле термостата

- Вот простая схема термостата, которую можно использовать для управления реле и подачи питания на небольшой обогреватель через контакты реле.Контакты реле должны быть рассчитаны на мощность, превышающую текущие требования для нагревателя. Температурные изменения обнаруживаются термистором (1.7KAT70F), включенным последовательно с потенциометром 5K, который производит около __. Разработано Биллом Боуденом

Устранение термоэлектрической ЭДС при измерениях низкого сопротивления - 13. 06.02 Идеи дизайна EDN: когда два проводника из разных металлов соединяются в петлю, и один из переходов имеет более высокую температуру, чем другой, электрический ток течет через петля.Величина этого тока зависит от типа металлов и разности температур переходов. Когда вы открываете такую ​​петлю, на ее открытых концах появляется термоэлектрическое напряжение __ Схема схемы Джон Винн, Analog Devices, Лимерик, Ирландия

Управление вентилятором - Когда мы начинаем наслаждаться ленивыми туманными летними днями, самое важное, о чем мы думаем, - как сохранять прохладу в эти жаркие дни. Для некоторых из нас это означает включить старый кондиционер и потягивать прохладный бокал нашего любимого безалкогольного напитка.Однако мы часто забываем о не менее важном __. Разработано радиолюбительским обществом Норвича

.

Контроллер вентилятора адаптируется к температуре системы - 25.09.97 Идеи дизайна EDN: Любое электронное оборудование - будь то лабораторный прибор, аудиоусилитель или ПК - в котором для контроля внутренней температуры используется охлаждающий вентилятор. является потенциальным источником шумового загрязнения или даже повреждения слуха. В большинстве случаев уровень шума вентилятора, вероятно, намного выше, чем необходимо, потому что у него достаточно мощности для перемещения __ Дизайн схемы Керри Лаканетт, National Semiconductor, Тусон, AZ

Двойной контроллер вентиляторов - Каждый вентилятор выключается, когда температура падает на 5 градусов ниже температуры включения.Например, если шкала установлена ​​на 80 градусов, вентилятор включается при 80 градусах и выключается при 75 градусах. Это предотвращает быстрое включение и выключение вентилятора, что могло бы произойти, если бы вентилятор включился на 80, начал охлаждать шкаф, а затем сразу выключился на 79. __

Регулятор скорости вентилятора - Простая схема управления скоростью вентилятора на основе обратной связи по температуре. Для уменьшения шума продукта. Идея дизайна была отклонена! Спустя годы компании зарабатывают миллионы на таких схемах.__ Разработан Джимом Хаггерманом, Hagerman Technology LLC

Термостат вентилятора - Создайте простой термостат вентилятора с LM35, ADC0804 и 89C51. __ Дизайн Wichit Sirichote

Freeze Alarm - я выбрал точный термистор от Keystone в качестве датчика температуры для этой схемы. Это устройство имеет очень специфическое сопротивление при определенной температуре. Согласно паспорту термистора, устройство будет иметь сопротивление 361K при нуле градусов Цельсия, что является точкой замерзания воды.Термистор подключен к простой мостовой схеме, в которой используются резисторы 1%. Мост подключен к компаратору напряжения очень низкой мощности. Схема образует схему переключателя, которая меняет состояние, когда сопротивление термистора достигает определенного значения. При нуле градусов Цельсия напряжение на неинвертирующем входе компаратора превышает схему решения Дейва Джонсона П.Е. - май 2006 г.

Сигнализация перегрева морозильной камеры - эта схема включает звуковой сигнал, когда внутренняя температура морозильной камеры превышает ноль градусов по Цельсию.Схема потребляет всего несколько микроампер от 9-вольтовой батареи. в нем используется термистор со стеклянными шариками с точностью до 1 градуса C. . Схема Дэйва Джонсона P.E. - ноябрь 2014 г.

Аварийный сигнал температуры замерзания - Схема, представленная ниже, предназначена для включения звукового сигнала, когда температура наружного воздуха ниже 0 градусов C (32F). Батарея 9В питает цепь. Средний ток 9ua настолько мал, что батареи должно хватить на много лет ... . Схема Дэвида Джонсона P.E. - ноябрь 2014 г.

Сигнализация двери холодильника - эта сигнализация двери холодильника, использующая питание от батареи 3 В, должна быть помещена (в небольшой коробке) в холодильник рядом с лампой или рядом с отверстием.При закрытой дверце фоторезистор R2 имеет высокое сопротивление (> 200 кОм), таким образом ограничивая IC 1, удерживая C1 полностью заряженным через R1 и D1. Когда через проем попадает луч света, __ Дизайн Попеску Мариан

Сигнализация двери холодильника - издает звуковой сигнал, если вы оставите дверь открытой более 20 секунд; Работа от батареи 3 В, простая схема __ Свяжитесь с Флавио Деллепиане, fladello @ tin.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
