Реле теплого пола: как выбрать и использовать терморегулятор для электрического теплого пола

Также вы можете создать автоматические сценарии для управления полом.

Например, сценарий «по нажатию»: после нажатия кнопки в мобильном приложении или на пульте управления включатся теплый пол и водонагреватель.

Сценарий «по событию»: при включении полной охраны дома или при достижении +25 градусов в гостиной теплый пол выключится автоматически.

Или сценарий «по расписанию»: теплый пол будет включаться автоматически каждую субботу в 10.00 и отключаться через три часа.

На один дом достаточно одного Livi Smart Hub 4G / Livi Smart Hub 2G

Показать смету

Примерная смета управления теплым полом в загородном доме

Скрыть смету

Примерная смета управления теплым полом в загородном доме

Управляйте электрическим теплым полом в умном доме Livicom

Центр управления системой

Для включения и выключения теплого пола

Для контроля за температурой в помещении

Как проверить реле напряжения и терморегулятор

Эти приборы предназначены для контроля и управления подачей напряжения к нагрузке. Качественно проверить работоспособность реле напряжения в бытовых условиях без некоторых элементов специализированного оборудования крайне проблематично, если не сказать невозможно. Для эффективной проверки реле напряжения вам потребуется собрать электрическую схему, состоящую из:

• автотрансформатора с функцией повышения-понижения напряжения;
• патрон с осветительной лампой и соединительными проводами. Он используется в качестве сигнального приспособления;
• эталонного вольтметра (желательно с функцией  True RMS) для контроля показаний реле.

На испытуемом устройстве выставляем пределы рабочего напряжения.

В качестве примера такого прибора рассмотрим готовое устройство производства компании DS Electronics – реле напряжения D2-50. Нижний предел напряжения для данной модели составляет 120-210 V. С помощью кнопок управления выставляем этот параметр и верхний предел (в интервале 220–280 V). Или используем заводские настройки.

Подаём напряжение с автотрансформатора – чтобы сигнальная лампа, подключённая в качестве нагрузки, зажглась. Далее вращаем ручку автотрансформатора, увеличивая напряжение. Повышаем его до тех пор, пока не достигнем верхнего выставленного предела, контролируя показания индикатора реле и вольтметра. Эти показания должны совпадать, не превышая погрешности измерений обоих приборов. По достижении верхнего предела реле должно отключить лампу, но продолжить работу в пределах повышающегося напряжения в схеме. Верхняя заявленная производителем граница напряжения для модели реле D2-50 составляет 420 V. Далее при повышении напряжения, производитель не гарантирует надёжную эксплуатацию прибора в течение длительного времени.

Аналогичная картина должна наблюдаться при понижении напряжения в схеме. По достижении нижнего предела, выставленного на реле напряжения, должно произойти отключение сигнальной лампы в соответствии с заданной задержкой отключения. И реле продолжает работу, выводя на экран величину измеренного им напряжения в схеме, вплоть до достижения нижней границы работоспособности, в нашем случае это 100 V.

Если в процессе проверки прибор в точности выполнял указанные действия, то он исправен и пригоден к эксплуатации. Если происходили сбои, то реле напряжения не может корректно работать. Оно требует ремонта.

Для самого простого метода проверки работы терморегулятора подручными средствами необходимы соединительные провода достаточного сечения с неповреждённой изоляцией. Также потребуется простой «заменитель» нагрузки. Чаще для этих целей используют лампу накаливания, патрон к ней и соединительные провода. К клеммам, предназначенным для подключения нагрузки, подсоединяем патрон с лампой накаливания. К соответствующим клеммам терморегулятора подсоединяем провода для подключения к сети. Соблюдайте правильную фазировку! Для этого следуйте схеме подключения, указанной на тыльной поверхности корпуса терморегулятора. И к указанным на схеме контактам подсоединяем провода термодатчика.

После сборки этой нехитрой схемы, с помощью регулирующих кнопок или ручки регулятора (в зависимости от конструкции устройства) на приборе выставляем нужный температурный режим. Температуру на регуляторе желательно выставлять заведомо выше температуры окружающей среды для того чтобы терморегулятор включил реле и подал напряжение на нагрузку. Если терморегулятор сработал, то должна зажечься лампа. Для большей убедительности, рекомендуется выставить после этого температуру ниже, с тем, чтобы терморегулятор отключил нагрузку. При этом время между включением и выключением нагрузки при изменении заданной температуры должно превышать 1 минуту. Выдержать это условие необходимо, для того чтобы исключить влияние защитной задержки между переключениями реле. Эта задержка позволяет продлить общий срок службы регулятора.

Здесь мы описали самый простой способ того, как проверить работу терморегулятора в стандартных бытовых условиях. Для более качественной и профессиональной проверки нужно использовать вольтметр вместо сигнальной лампы. При этом, при срабатывании терморегулятора, напряжение на его клеммах, к которым подключается нагрузка, должно быть на уровне стандартного сетевого напряжения (приблизительно, 220V).

Почему терморегулятор не набирает температуру

Установленную пользователем температуру терморегулятор может не набирать вследствие целого ряда причин. Может выйти из строя сам терморегулятор, возможны неисправности температурного датчика (обрыв соединительных проводов, короткое замыкание или неточности в измерении температуры). Возможной причиной такого дефекта в работе прибора нередко оказываются общие проблемы электроснабжения объекта. В том случае, если регулятор температуры исправен, причиной сбоя могут быть дефекты, допущенные при монтаже нагревательного оборудования. Какие это могут быть случаи:

• неквалифицированно выполненная термоизоляция, как в целом помещения, так и тёплого пола;
• недостаточно мощный кабель для данного помещения;
• недостаточно мощная электросеть, возможностей которой недостаточно для обогрева помещения;
• неправильно установленный датчик в полу.

Почему «щелкает» терморегулятор теплого пола

Щелчки – неизменный спутник работы реле электромеханического типа. Практически во всех терморегуляторах (за исключением terneo eg и terneo mod) характерные щелчки сопровождают переход терморегулятора из рабочего состояния в ждущий режим и обратно. Однако случается так, что терморегулятор постоянно издаёт эти щелчки без срабатывания прибора и перехода в рабочий режим.

Основная причина подобной неисправности – конденсатор, имеющийся в схеме блока питания терморегулятора. Эта деталь теряет ёмкость в процессе  эксплуатации и, как следствие, должна быть заменена на исправную и аналогичную по рабочим характеристикам.

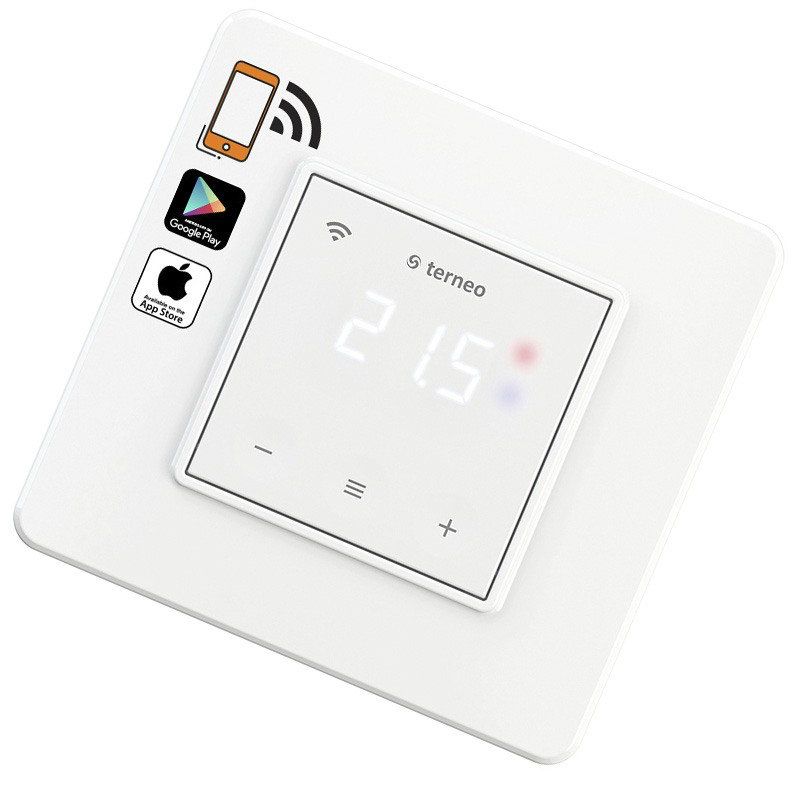

Впрочем, данная неисправность не характерна для терморегуляторов марки terneo, которые используют импульсные блоки питания.

Описанные в статье проверки устройств пользователь в состоянии произвести самостоятельно в бытовых условиях. Однако для более точной оценки работоспособности терморегулятора или реле желательно обращаться в специализированные сервисные центры. Поэтому очень важно при покупке проверять правильность заполнения всей надлежащей документации (прежде всего, гарантийного талона на оборудование).

Напомним, что все устройства DS Electronics имеют длительную и надёжную гарантию. На терморегуляторы срок гарантии составляет 3 года, а на реле напряжения 5 лет. Официальный сервис предоставляет полный набор комплектующих у себя на складе, таким образом возможный ремонт сводится к минимальным срокам.

Оцените новость:

Поделиться:

для подогрева в нижнем полосе — вызов напогревателя -083 2263043

R400.00

РЕПЛО для нагрева нижнего полоса

220V для использования для 20 ампер

. тем самым уменьшая нагрузку на термостат.

Максимальная мощность термостата обычно составляет около 16 ампер.

4 в наличии

Реле теплого пола количество

Артикул: 34 Категории: Термостаты, Аксессуары для обогрева под плиткой Теги: Блумфонтейн, Джордж, Херманус, Йоханнесбург, Кимберли, Мидранд, Моссел-Бей, Ньюкасл, Полокван, Порт-Альфред, Порт-Элизабет, Претория, Рандбург

• Описание
• Отзывы ( 0)

Это реле для подогрева пола предназначено для использования в ситуациях, когда ваша отопительная нагрузка слишком высока для термостата.

Следовательно, если у вас большая площадь с высокими киловаттами, вам не нужно устанавливать дополнительный термостат. Реле помогает нести необходимую дополнительную нагрузку. Таким образом, ваш термостат не сгорит.

Термостат обычно рассчитан на максимальную мощность нагрева 3 кВт. Во-первых, в большинстве домов жилые помещения, такие как гостиные и т. д., могут быть довольно большими. Поэтому для таких помещений может потребоваться более 3 кВт отопления. Во-вторых, накладно и не всегда эстетично иметь много термостатов по всему помещению. Следовательно, в подобных ситуациях мы советуем вам использовать реле.

Наши реле достаточно малы, чтобы их можно было удобно разместить в настенной коробке вашего термостата. Таким образом, они аккуратны и незаметны. При работе они бесшумны и их не будет слышно. Эти удобные маленькие устройства действительно сэкономят вам много денег и нервов, когда дело доходит до обогрева большой площади в вашем доме.

Как и все наши товары для дома, они очень просты и просты в установке.

Если вы не уверены, нужно ли вам подключать реле, просто отправьте нам сообщение или позвоните нам, и мы проконсультируем вас дальше. На действительно больших площадях, требующих большого количества тепла, может потребоваться более одного термостата.

В заключение:

Мы стремимся предложить отличный сервис как до, так и после продажи. Поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы или запросы относительно любого из продуктов в нашем магазине.

Как вы увидите, пройдясь по нашему магазину, мы действительно являемся универсальным магазином отопления. От реле для теплого пола до топовых термостатов — у нас есть все!

Йоханнесбург — 238 Beyers Naude, Рандбург — Связаться с Карлосом 0832263043

Кейптаун — Реюньон Доктор, Сомерсет Уэст — 7130- Свяжитесь с Селестой 0655339356

Порт-Элизабет — Гкеберха — 10 Оук Роуд — Овербакенс. Свяжитесь с Zaida 0691271034

Установка или установка теплых полов своими руками?

РУКОВОДСТВО ПО УСТАНОВКЕ: WhatsApp на номер 083 226 3043 – напишите по адресу info@underfloorheating. joburg с размерами комнаты от стены до стены, чтобы получить мгновенное предложение, или используйте форму отправки на странице цен.
СИСТЕМА ОТОПЛЕНИЯ Сделай сам: зайдите на страницу нашего МАГАЗИНА и следуйте инструкциям, выберите товары, произведите оплату, и доставка будет в течение 2-3 рабочих дней. Мы доставляем по всей стране.

Наша компания была основана в 1998 году и на сегодняшний день имеет 100% успешную установку. Мы стремимся к удовлетворению клиентов. Мы также заботимся об окружающей среде и стараемся свести к минимуму углеродный след в нашей повседневной жизни.

Отзывы

” Я хотел бы поблагодарить вас за быстрое и эффективное обслуживание. Спасибо, ребята, это очень редко в наши дни».
-Fatima-
«Сделай сам», который вы продаете, очень прост в установке. Я просто следую инструкциям на вашем видео.
-Класс-
” Качество, цена и установка вашего изделия были на высоте. Обязательно порекомендую вашу компанию. »
-Mohammed-

Свяжитесь с нами по телефону

https://g.page/r/CWGZf6SR2lIxEAg/review На схеме моего теплового накопителя Джоуля требуется реле NC 240 В, 20 А с двумя клеммами, подключенными к нейтральной цепи и нормально разомкнутой стороне стата верхнего предела хранилища, а другая сторона подключена между насосом, работающим от котла, и клеммой NC. Термостат температурного хранилища. Подойдет ли это реле? Если нет, не могли бы вы предложить альтернативу, потому что такие реле кажутся такими же редкими, как куриные зубы в Интернете. Большое спасибо

Пожалуйста, пришлите фото электрической схемы по электронной почте, и мы подтвердим.

Недавно я добавил зону мокрого теплого пола к моей существующей системе отопления S-plan. В подпольной зоне есть шунтирующий насос, который, к сожалению, включается вместе с основным насосом, даже если подпольная зона не нуждается в тепле. Это связано с переключением в режиме реального времени, которое используется обоими насосами.

Да, это было бы идеально для этого.

Подойдет ли это для электромонтажного центра Vailliant vr70. Нужно реле spdt от центра проводки теплого пола к центру проводки Vailliant. Котел горит на открытом контуре? Tia

Да, будет.

Привет, это будет работать на доблестной системе У меня есть пол с подогревом, и когда он требует тепла, это будет 230 В, но нужно снизить его до 24 В для блока управления Valient, будет ли это работать в линии??

Привет. Да, это будет.

Привет. Я пытаюсь получить реле spdt, чтобы подключить погружной нагреватель для системы теплового насоса Vaillant. Вход будет 3А 230В. будет ли это работать

Привет. С помощью этого реле вы сможете включить погружной нагреватель мощностью 3 кВт от источника питания 230 В 3 А.

Привет Это 2,8 или 4,8 мм лепестковые разъемы для катушки? СПАСИБО

Привет Разъемы катушки 2,8 мм.

Привет, У меня есть система ЦО плана S с добавленной системой UFH, но когда я запускаю UFH, насос ЦО также работает, могу ли я использовать это реле для остановки работы насоса, когда работает только использование UFH и сигнал из зоны ЦО клапан для включения насоса при использовании ЦО. С Уважением Рик Болдуин

Привет Да, это было бы возможно.

Привет, у меня есть система отопления Valiant, и мне требуется реле spdt для питания myson под клапаном подогрева пола, будет ли это работать, если есть 230 В от центра управления myson, а затем питание переключения Valiant 24 В, спасибо Можете ли вы отправить мне схему подключения, спасибо

Привет. Да, вы можете использовать 230В от подпольной системы для переключения клемм 24В на котле Valiant.

Здравствуйте, не могли бы вы порекомендовать реле SPDT на 230 В на стороне катушки для переключения на низкое напряжение в нормально закрытом положении

Привет. Этот подойдет.

Привет Я хочу использовать реле с питанием от сети для управления отрицательной линией 12-вольтового реле SPDT. Что я пытаюсь сделать, так это изолировать аккумулятор каравана на 12 В от зарядного устройства для каравана, когда я подключен к сети. Я предлагаю провести плюс к аккумулятору через клемму 30 и 87 12-вольтового реле. Затем я беру минус с реле 12 В на клемму COM этого реле, а затем через клемму NC обратно на землю. У меня есть принципиальная схема, но я не могу добавить к ней. Будет ли нормально работать терминал com и NC с 12v.

Да, будет. Вы можете отправить схему по электронной почте, если хотите.

Когда на катушку подается питание, вторичные лопатки открыты или закрыты, приветствуем информацию.

У него есть переключающие клеммы, так что вы просто подключаете то, что вам нужно.

Можно ли использовать это реле через таймер для включения/включения/открытия-включения/включения/закрытия моторизованной заслонки на 230 В переменного тока?

Я не вижу проблемы в том, чтобы использовать его для этого.

Совместим ли он с программируемым комнатным термостатом Sunvic Sunstat для переключения 6 инфракрасных обогревателей мощностью 1,8 кВт?

Да, но вам потребуется несколько для переключения 6 нагревателей по 1,8 кВт, так как это в сумме составляет 47 А.

Привет, это можно использовать для включения и выключения погружного нагревательного элемента мощностью 3 кВт, спасибо

Привет. Да, оно может.

У меня есть трехзонная система отопления/водоснабжения с тремя приводами Sunvic, запрограммированными Хорстманном, между ними и насосом через блок реле Drayton RB1. Подойдет ли это реле для замены Drayton RB1?

Вам понадобится два, чтобы заменить Drayton RB1.

Можно ли использовать это на выходе Honeywell BDR21 для управления масляным радиатором мощностью 2 кВт?

Да, можно.

Привет, я недавно купил это реле, у тебя есть схема его подключения?

У меня нет схемы подключения, так как ее можно использовать для самых разных целей. Две меньшие клеммы — это катушка, вы подаете или снимаете 230 В через них, чтобы переключить реле. COM, NO и NC являются переключателями устройства. Обычно Live to Common и NO или NC для live входа устройства (в зависимости от того, как вы хотите, чтобы он переключался)

Вы поставляете версию этого реле в корпусе и с винтовыми соединениями вместо лопаток? Спасибо еще раз.

Боюсь, это единственное, что у нас есть.

Привет, могу ли я использовать это реле с контроллером Nest 3-го поколения для переключения стандартного погружного нагревателя мощностью 3 кВт? Спасибо за вашу помощь.

Не вижу в этом проблемы.

Привет, у меня есть бак для горячей воды с двумя погружениями по 3 кВт. У меня есть регулятор температуры 240v со встроенным реле 10a. Я планирую активировать реле spdt с регулятором температуры, переключаясь между клеммами под напряжением на погружных нагревателях. Я хочу сначала активировать верхний нагреватель, а когда он достигнет температуры, переключить активный терминал на нижний нагреватель. Подойдет ли это реле?

Боюсь, я не понимаю, как это можно сделать для вас.

Будет ли это работать с гнездовым термостатом 3-го поколения для переключения теплового мата мощностью 1,8 кВт 240 В?

Нет, так как электрические термостаты для теплого пола регулируют две температуры. Температура воздуха и температура пола.
