Что такое реле времени и как оно работает
Реле времени — это электронное устройство, которое позволяет автоматически управлять включением и выключением электрических цепей через заданные промежутки времени. Принцип работы реле времени основан на использовании таймера, который отсчитывает заданный интервал времени и затем переключает контакты реле.
Основные элементы реле времени:
- Таймер — электронная схема для отсчета времени
- Исполнительное реле с переключающими контактами
- Блок питания
- Органы управления и индикации
При подаче питания на реле времени запускается таймер, который отсчитывает заданный интервал. По истечении этого времени срабатывает исполнительное реле, переключая свои контакты. Это позволяет включать или отключать подключенную нагрузку с заданной задержкой времени.
Основные виды реле времени
Существует несколько основных типов реле времени:
1. Реле с задержкой включения
Принцип работы: при подаче питания на реле начинается отсчет заданного времени, по истечении которого замыкаются выходные контакты. Применяется для включения нагрузки с задержкой.
2. Реле с задержкой выключения
Принцип работы: при подаче питания контакты замыкаются сразу, а размыкаются через заданное время после снятия питания. Используется для продления работы нагрузки после отключения питания.
3. Циклическое реле времени
Принцип работы: циклически повторяет заданные интервалы включения и выключения. Применяется для создания циклограмм работы оборудования.
4. Многофункциональное реле времени
Принцип работы: может работать в разных режимах, которые выбираются пользователем. Универсальное решение для различных задач.
Области применения реле времени
Реле времени широко используются в самых разных сферах:- Промышленная автоматизация — управление технологическими процессами
- Системы вентиляции и кондиционирования — включение/выключение по расписанию
- Освещение — автоматическое управление подсветкой, рекламой
- Бытовая техника — реализация программ работы стиральных машин, посудомоек
- Системы безопасности — задержка включения сигнализации
- Энергетика — защита и автоматика электрических сетей
Как выбрать подходящее реле времени
При выборе реле времени следует учитывать следующие параметры:
- Требуемый диапазон времени задержки
- Необходимые функции и режимы работы
- Тип и количество выходных контактов
- Напряжение питания и коммутируемое напряжение
- Коммутируемый ток и мощность нагрузки
- Способ монтажа (на DIN-рейку, в розетку и т.д.)
- Условия эксплуатации (температура, влажность)
Правильно подобранное реле времени позволит эффективно решить поставленную задачу автоматизации и управления оборудованием.
Преимущества использования реле времени
Применение реле времени дает ряд важных преимуществ:
- Автоматизация процессов включения/выключения оборудования
- Повышение энергоэффективности за счет работы по заданному графику
- Увеличение ресурса оборудования благодаря четким алгоритмам работы
- Снижение влияния человеческого фактора на технологические процессы
- Возможность создания сложных циклограмм работы систем
- Компактность и простота монтажа по сравнению с другими средствами автоматизации

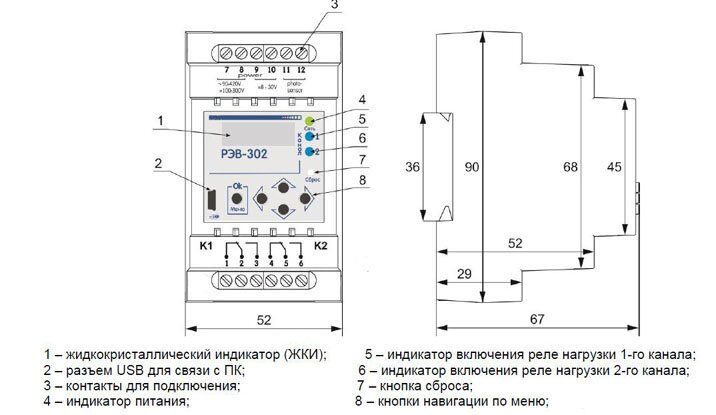

Настройка и программирование реле времени
Современные цифровые реле времени предоставляют широкие возможности настройки:
- Установка времени задержки с высокой точностью
- Выбор единиц измерения времени (секунды, минуты, часы)
- Настройка режима работы (задержка включения/выключения, циклический режим и др.)
- Программирование недельного расписания работы
- Установка количества циклов срабатывания
- Настройка работы по датчику или внешнему сигналу
Для программирования обычно используются кнопки на корпусе реле или специальный интерфейс. Некоторые модели позволяют настраивать параметры с помощью компьютера или мобильного приложения.
Типичные неисправности реле времени
При эксплуатации реле времени могут возникать следующие проблемы:
- Отказ срабатывания реле — чаще всего из-за выхода из строя исполнительных контактов
- Сбой настроек времени — может быть вызван помехами в сети питания
- Ложные срабатывания — обычно связаны с электромагнитными наводками
- Выход из строя элементов питания в автономных моделях
- Механические повреждения корпуса при неправильном монтаже
Для диагностики неисправностей используют мультиметры, осциллографы и специальные тестеры реле времени. При серьезных поломках рекомендуется обращаться в сервисный центр производителя.
Перспективы развития реле времени
Современные тенденции в развитии реле времени включают:
- Интеграцию в системы «умного дома» и промышленного интернета вещей
- Расширение функциональности и режимов работы
- Повышение точности отсчета времени
- Уменьшение габаритов и энергопотребления
- Добавление беспроводных интерфейсов для настройки и управления
- Использование искусственного интеллекта для адаптивного управления
Эти инновации сделают реле времени еще более удобным и эффективным инструментом для автоматизации различных процессов.
Реле времени. Виды и их особенности
Реле времени
– это прибор, позволяющий управлять оборудованием согласно расписанию. Принцип действия может быть самым разным. Например, в микроволновой печи это чаще всего обычный таймер. В бытовой технике реле времени гораздо чаще называют программатором. Если говорить более точно, то это комбинация нашего сегодняшнего сабжекта и схемы управления исполнительных устройств (для стиральной машины: двигатель, заборные клапаны, помпа и пр.).Реле времени отличаются своим конструктивным исполнением, поэтому выделяют такие варианты конструкций этих устройств:
- Блочные. Эти РВ отличаются внешней установкой и встроенным питанием. Примером такого прибора является реле задержки для фотопечати.
- Встраиваемые. Встраиваемое исполнение РВ является упрощённым вариантом блочных реле. У них отсутствует корпус и собственное питание, так как они предназначены для изготовления более сложных устройств.
Применяются в качестве дополнительных элементов, поэтому размещаются в одном корпусе с прочими составляющими изготавливаемых приборов. Как пример такими реле являются таймеры-программаторы в стиральных машинках автоматах. - Модульные. Конструкция этих реле имеет сходства с блочными моделями РВ. Чаще всего они устанавливаются на DIN – рейку в электрические щитки.
Применяются в качестве дополнительных элементов, поэтому размещаются в одном корпусе с прочими составляющими изготавливаемых приборов. Как пример такими реле являются таймеры-программаторы в стиральных машинках автоматах.Все устройства, замедляющие время, можно разделить на цикличные и промежуточные реле. Цикличное реле как самостоятельный прибор – цикличный таймер. Промежуточные РВ по ресурсу создания временного интервала различают такие:
- Электромагнитные.
- Пневматические.
- Моторные.
- С часовым либо анкерным механизмом.
- Электронные.
Устройство РВ с электромагнитным замедлением довольно простое и подобное обычному электромагнитному реле. Применяются эти устройства в цепях постоянного тока.
- Магнитопровод.
- Управляющая обмотка.
- Короткозамкнутый виток.
Для задержки переключения применяется короткозамкнутая обмотка, содержащая один виток, установленный на любом из стержней магнитопровода. Виток обмотки изготавливается из алюминия либо меди в виде гильзы. Задержка срабатывания происходит благодаря созданию вспомогательного магнитного потока. Она регулируется путём изменения величины конечного воздушного зазора либо натяга возвратной пружины. Пределы регулировки до 5 секунд. Чаще всего этот тип РВ применяют в цепях регулирования торможением и разгоном электропривода. Основным минусом этого типа РВ является зависимость задержки времени от температуры. Отклонение температуры обмотки хотя бы на 10Со меняет время задержки на 4%.
Нюансы пневматических РВУстройство пневматических реле (РВП) состоит из таких главных компонентов:
- Электромагнит.
- Контактная группа.
- Замедляющее устройство.
- Пневмокамера.
- Регулировочное устройство (винт).
- Микропереключатель.
РВП оснащены пневматическим демпфером либо резиновой диафрагмой, расположенной в пневмокамере. С помощью пневматического демпфера происходит замедление времени, регулирование которого осуществляется путём изменения сечения воздушного отверстия пневматической камеры специальным приспособлением (обычно винтом). Диапазон задержки времени: 0,4 – 180 с. Через регулировочное сечение указывается время срабатывания. После того, как устройство получает сигнал, якорь начинает тянуть постепенно поршень. Этот процесс длиться медленно, пока демпфер наполнен воздухом.
Плюсы РВП:
- Независимость от величины питающего напряжения.
- Независимость от частоты питания.
- Невосприимчивость к температуре.
- Лёгкая регулировка задерживания времени.
Реле, имеющее демпфер не редко эксплуатируют для автоматических регулировок разного оборудования, к примеру, для автоматического управления металлорежущими станками.
РВ с часовым или анкерным механизмомМеханические РВ, имеющие часовой либо анкерный механизм в качестве замедляющего устройства, они имеют похожую конструкцию с РВП, как и принцип действия. В этих реле времени также происходит воздействие электромагнита на контактную группу, которая в их случае связанная с анкерным (часовым) механизмом. После поступления напряжения на электромагнит, его якорь приводит в действие пружину, которая заводит механизм реле. После отсчитанного конкретного времени замедляющим механизмом РВ, в движение приходит контактная система. Специфика действия подобна принципу работы заводной игрушки. Пределы выдержки времени: 0,1-20 с. Достоинства этого типа РВ не уступают преимуществам пневматических устройств. Они также почти не зависимы от мощности напряжения, его частоты, а также от окружающей температуры.
Устройство моторных реле, замедляющих время, состоит из таких элементов:
- Двигатель
- Редуктор.
- Электромагнит.
- Контактная система.
Сердцем этих РВ является синхронный двигатель и при срабатывании прибора напряжение подаётся одновременно на него и электромагнит. После чего двигатель через муфту путём зубчатой передачи начинает крутить диски, которые имеют особые кулачки, воздействующие на контакты. Изменяя исходное положение диска, регулируется задерживание времени. Преимуществом этих РВ является их способность задерживать время от 10 секунд до десятков часов.
Электронные РВЭлектронные реле времени в своей работе используют разнообразные цифровые и аналоговые схемотехнические решения.
Эта группа РВ базируется на заряде либо разряде конденсатора, физических процессах электронных схем или же отсчете конкретного числа импульсов.
- В аналоговых реле, использующих для задержки переключения конденсатор, при замыкании контактов увеличивается напряжение на конденсаторе. За этим напряжением следит специальное устройство (пороговый элемент) и сравнивает его с ранее указанным. При совпадении напряжений, пороговый элемент подаёт сигнал на переключение реле. Задерживание времени регулируется сменой ёмкости конденсатора, максимальная выдержка равна 10 с.
- В цифровых РВ напряжение подаётся на блок питания, при этом происходит запуск задающего генератора, который подаёт импульсы на счетчик. Счётчик считает импульсы, пока они не сравняются с заданным числом импульсов в системе управления. После чего он посылает на выходной усилитель, который контролирует реле, сигнал и прекращает считать импульсы. РВ вернётся в своё начальное положение после того, как с блока питания будет снято напряжение. Цифровые реле задерживают время намного дольше в отличие от аналоговых, диапазон задержки от доли секунды до десятков часов.
Цифровые реле задерживают время намного дольше в отличие от аналоговых, диапазон задержки от доли секунды до десятков часов.- Небольшие габариты и масса.
- Надёжность.
- Высокая точность.
Аналоговые реле времени превосходят цифровые тем, что не нуждаются в точном программировании и их намного проще эксплуатировать. Главный плюс цифровых реле – это минимальная погрешность, а высокая стоимость – минус. Электронные реле выдержки времени довольно популярные, благодаря тому, что способны задерживать время с довольно большим размахом. Их эксплуатируют в различных сферах и приборах: подача и отключение воды и электричества в промышленных помещениях, а также частных домах в определённое время, управление системой отопления, запуск рекламных щитов и пр.
Цифровые реле времени
| Главная » Реле времени (таймеры) » Цифровые реле времени (цифровые таймеры) |
Сортировать по: наименованию (возр | убыв), цене (возр | убыв), рейтингу (возр | убыв)
1 2 3 след >> | показать все
Программируемое цифровое реле PDR-2A 230V 2х16А, AC 230V, 16 функций, выбираемая функция второго реле. Сравнить | Реле времени PCS-517 16A, 24-264В AC/DC, многофункциональное, свходом START, цифровая индикация, контакт 1Р, монтаж на Din-рейку 35 мм. Сравнить | Цифровой коммутирующий таймер SHT-1 230V Одноканальное, AC 230 V, 1P 16 А, суточный и недельный циклы работы, 100 ячеек памяти, Сравнить | |||||
Цифровой розеточный таймер Theben-eltimo 020 S Цифровой розеточный таймер. Сравнить | Цифровой таймер Orbis DATA MICRO+ 1 канал; мин.вр.1 сек; 230V; 16A, IP20. Сравнить | Цифровой таймер TR 030 top Цифровой таймер с недельной программой,1 канал, 42 ячейки памяти, резерв питания 10 лет, 230 В AC, мин. время пререключения — 1 секунда Сравнить | |||||
Цифровой таймер TR 610 top2 (TERMINA) Цифровой одноканальный таймер. Сравнить | Программируемое цифровое реле PDR-2A UNI 2х16А, AC/DC 12-240V, 16 функций, выбираемая функция второго реле. Врем. диапазоны: 0,01с — 100ч Сравнить | Реле времени PCS-517.1 16A, 24-264В AC/DC, многофункциональное, цифровая индикация, контакт 1Р, монтаж на Din-рейку 35 мм. Сравнить | |||||
Цифровой коммутирующий таймер SHT-1 UNI
Сравнить | Цифровой розеточный таймер Theben-eltimo 020 S DCF Цифровой розеточный таймер. Недельная программа. 36 ячеек памяти. Резервное питание от АКБ. Ресурс АКБ 20 дней. DCF77 синхронизация Сравнить | Цифровой таймер Orbis DATA MICRO-2+ 2 канал; мин.вр.1 сек; 230V; 16A, IP20 Сравнить | |||||
Цифровой таймер TR 611 top2 (TERMINA) Цифровой одноканальный таймер. Сравнить | Цифровой таймер TR 635 top Цифровой одноканальный таймер. Недельная программа. 42 ячеек памяти. Резервное питание от АКБ. Ресурс АКБ 10 лет Сравнить | Программируемое цифровое реле PDR-2B 230V 10 функций на каждое реле. ( 2 реле в одном ). Врем. диапазоны: 0,01с — 100ч. АС 230V. Сравнить | |||||
Реле времени программируемые PCZ-521 Одноканальное, 125 пар вкл. Сравнить | Цифровой коммутирующий таймер SHT-1/2 230
Сравнить | Цифровой таймер Orbis DATA LOG-1 1 канал; мин.вр.1 сек; 230V; 16A, IP20 Сравнить | |||||
Цифровой таймер TR 611 top2 RC (TERMINA) Цифровой одноканальный таймер. Сравнить | Цифровой таймер TR 636 top Цифровой двухканальный таймер. Недельная программа. 42 ячеек памяти. Резервное питание от АКБ. Ресурс АКБ 10 лет Сравнить |
Врем. диапазоны: 0,01с — 100ч
Недельная программа. 36 ячеек памяти. Резервное питание от АКБ. Ресурс АКБ 20 дней.
Недельная программа. 56 ячеек памяти. Резервное питание от АКБ. Ресурс АКБ 10 лет.
Недельная программа. 84 ячейки памяти. Резервное питание от АКБ. Ресурс АКБ 10 лет. Карта памяти Obelisk
/выкл. (250 ячеек памяти), суточный и недельный циклы работы, напряжение питания 24-264В AC/DC.
Недельная программа. 84 ячейки памяти. Синхронизация часового механизма DCF/GPS . Карта Obelisk1 2 3 след >> | показать все

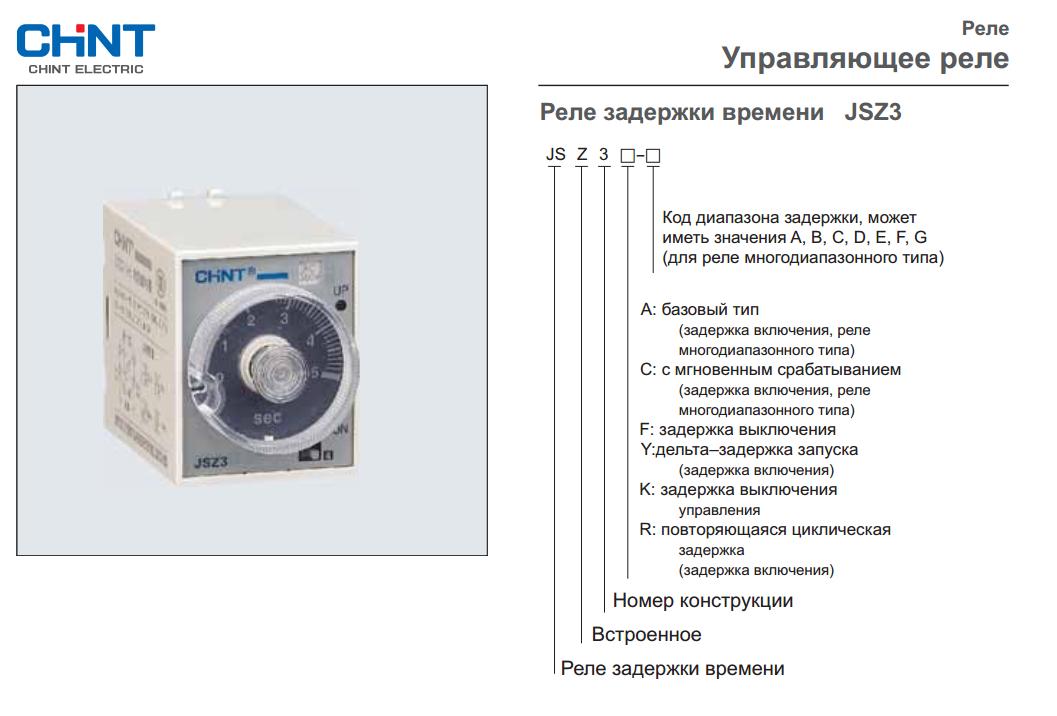

Полное руководство по реле времени
Содержание
Реле времени – это полезное устройство, которое можно использовать для различных целей в мире электричества. Это идеальный способ с легкостью контролировать мощность и автоматизацию. Его можно использовать для чего угодно: от управления розетками до включения света в вашем доме. В этой статье мы обсудим, что оно делает, как оно работает, а также некоторые полезные применения реле задержки времени .
Если вы ищете простой способ автоматизировать свои домашние или деловые операции, читайте дальше.
Что такое реле времени?
Реле времени — это тип устройства, которое может управлять потоком энергии в цепи с помощью электромагнита. Устройство включает в себя катушку проволоки, намотанную на железный сердечник. Когда энергия течет по цепи, она создает магнитное поле в электромагните.
Это магнитное поле может притягивать или отталкивать другой магнит, прикрепленный к реле таймера внутри устройства. Реле времени позволит вам контролировать, когда это произойдет, контролируя, как долго ток течет через его катушки до остановки.
Как работает реле времени?
Электромагнетизм — это принцип работы реле времени . Одна катушка реле всегда включена, а другую можно включать и выключать с помощью электрического сигнала, посылаемого через нее с управляющего устройства, такого как телефон или компьютерная система.
Катушка «включено» постоянно получает питание, что делает ее готовой к активации в любой момент.
Катушка «выключения» получает питание только тогда, когда устройство активировано, а затем она работает, втягивая якорь, который активирует другой конец цепи, по которому течет электричество. Когда питание отключается, этот якорь возвращается в исходное положение и больше не позволяет электричеству течь по цепи.
Применение реле времени
Реле задержки времениочень универсальны и могут использоваться практически для любых целей. Некоторые типичные области применения реле задержки времени включают:
Управление розетками
Вы можете управлять розеткой, используя два реле для включения и выключения потока электричества. Одно реле управляет включением, когда вы что-то подключаете к розетке, а другое выключает его после того, как то, что подключено, заканчивает зарядку или питание любого подключенного устройства.
Активация фар
Одно очень распространенное использование реле с таймером включает и выключает свет.
Этот процесс заключается в включении катушки реле на определенное время, чтобы активировать ее перед остановкой потока энергии, чтобы свет мог снова выключить после того, как он был активирован. Это идеально, если вы хотите, чтобы свет выключался автоматически, когда в комнате никого нет!
Управление другими типами машин
Многие типы машин управляются электричеством, поэтому для этой цели можно использовать реле задержки времени. Вы можете управлять машиной в своем доме, например, системой кондиционирования воздуха, обогревателем или системой домашнего кинотеатра, не проходя через их гостиную. Есть бесконечные возможности для того, какую автоматизацию вы можете сделать с помощью реле задержки времени.
Высокопроизводительные приложения
Эти устройства часто используются в высокопроизводительных приложениях, таких как робототехника или машины, требующие точной синхронизации операций. Некоторые примеры включают их использование для активации клапанов в пневматических цилиндрах, управления таймерами на кофеварках, системами освещения в аэропортах и на вокзалах и даже для включения камер видеонаблюдения..gif)
Как проверить реле времени?
Если вы пытаетесь проверить реле задержки времени, есть простой способ сделать это. Прежде всего, убедитесь, что устройство выключено и отсоединено от источника питания. Затем возьмите электрический щуп или любой инструмент для электрических испытаний с двумя металлическими концами (один маленький и один большой), чтобы оба могли одновременно соприкасаться внутри вашей печатной платы. Вы захотите подключить эти щупы так, чтобы каждый конец входил в обе стороны катушки «вкл» на реле задержки времени (зонд большего размера должен быть подключен между ними).
При правильном выполнении вы увидите противо-ЭДС, когда электричество течет по проводам и другим проводящим материалам, таким как металлы. Это проявляется как временный обратный поток электричества, когда вы перемещаете зонд с одной катушки на другую. Если оно не появляется, то это означает, что ваше реле задержки времени либо неисправно, либо где-то в плате обрыв провода.
Вы также можете использовать мультиметр для проверки непрерывности между каждой стороной катушки «включено» и землей (что должно быть представлено двумя щупами, соприкасающимися одновременно). Вы услышите звуковой сигнал, если при этом внутри самого устройства нет поломки. Вы можете протестировать каждое соединение с обеих сторон, пока не найдете место разрыва, чтобы определить, что нужно исправить! Этот метод работает так же хорошо с обычные реле тоже — хотя у них нет катушек, как у этих, их внутренние переключатели все равно должны быть правильно подключены, чтобы устройство работало.
При работе с реле задержки времени важно правильно протестировать их, чтобы они работали правильно. Вы можете сделать это, используя электрический пробник и мультиметр для проверки внутренних соединений устройства. Это поможет вам найти поломку в вашей печатной плате, которая была бы необходима для ремонта, если бы она была сломана или неисправна.
Заключение
Реле времени – это удобные устройства, которые можно использовать для самых разных целей.
Они позволяют вам управлять всеми видами оборудования, работающего от электричества, с точным временем и задержкой активации или деактивации. Они также используются в высокопроизводительных приложениях, таких как робототехника или машины, требующие точной синхронизации операций.
Если вы ищете простой способ автоматизировать свои домашние или деловые операции, попробуйте реле задержки времени. Нет необходимости устанавливать сложные системы, требующие большего, чем простая проводка и соединения, с использованием реле задержки времени. Он прост в установке и может использоваться практически для всего, что вам нужно.
Если вы ищете реле задержки времени , обратите внимание на некоторые из них, которые мы продаем по адресу CHINT .
Рекомендуем к прочтению
Низковольтный электрический
Контактор против реле: в чем разница?
Содержание И контакторы, и реле лучше всего определить как электрически заряженные устройства, которые используются для управления и поддержания эффективности
Подробнее »
Автоматика
Все, что вам нужно знать о реле
Если ваши знания в области электроники выше среднего, вы должны быть знакомы с реле.
Чтобы было понятно, есть разные реле, в том числе универсальное реле,
Подробнее »
Общие сведения о функциях реле с выдержкой времени
Опубликовано: 05.06.22 | Реле времени задержки
Поделиться этой статьей
Выпуск:
В чем разница между задержкой включения, задержкой выключения, одиночным выстрелом, включением с интервалом и всеми этими другими функциями задержки времени?
Решение/Решение:Понимание различий между всеми функциями, доступными в реле задержки времени, иногда может быть сложной задачей. При проектировании цепей с использованием реле задержки времени необходимо задать такие вопросы, как то, что запускает реле задержки времени, начинается ли отсчет времени с подачи или сброса напряжения, когда включается выходное реле и т. д.
Реле с задержкой по времени — это просто управляющие реле со встроенной задержкой по времени.
Их назначение — управлять событием по времени. Разница между реле и реле задержки времени заключается в том, что выходные контакты размыкаются и замыкаются: на управляющем реле это происходит, когда напряжение подается и снимается с катушки; в реле задержки времени контакты могут размыкаться или замыкаться до или после некоторой задержки времени.
Обычно реле задержки времени инициируются или срабатывают одним из двух способов:
- подача входного напряжения
- открытие или закрытие триггерного сигнала
Эти триггерные сигналы могут иметь одну из двух конструкций:
- контрольный выключатель (сухой контакт), т. е. концевой выключатель, нажимной выключатель, поплавковый выключатель и т. д.
- напряжение (широко известное как триггер питания)
ПРЕДОСТЕРЕЖЕНИЕ: любое реле задержки времени, предназначенное для срабатывания с помощью пускового переключателя управления с сухими контактами, может быть повреждено при подаче напряжения на клеммы пускового переключателя.
Только продукты, которые имеют «триггер питания», должны использоваться с напряжением в качестве триггера.
Для лучшего понимания важны некоторые определения:
- Входное напряжение — управляющее напряжение , подаваемое на входные клеммы. В зависимости от функции входное напряжение либо инициирует устройство, либо готовит его к срабатыванию при срабатывании триггера.
- Триггерный сигнал — для некоторых функций синхронизации триггер используется для запуска устройства после подачи входного напряжения. Как отмечалось выше, этот триггер может быть переключателем управления (переключатель с сухим контактом) или триггером питания (напряжение).
- Выход (нагрузка) — каждое реле с временной задержкой имеет выход (либо механическое реле, либо полупроводниковый), который будет открываться и закрываться для управления нагрузкой. Обратите внимание, что пользователь должен подать напряжение для питания коммутируемой нагрузки через выходные контакты реле задержки времени.
Ниже приведены как письменные, так и визуальные описания того, как работают общие функции синхронизации. Временная диаграмма показывает взаимосвязь между входным напряжением, триггером (если есть) и выходом. Если вы не можете найти продукт, соответствующий вашим требованиям, или у вас есть какие-либо вопросы, инженеры по применению Macromatic предоставят техническую информацию, а также помогут выбрать продукт и применить его. Свяжитесь с нами для получения помощи.
ПРИМЕЧАНИЕ: Не все функции доступны ни в одном из наших многофункциональных устройств. Пожалуйста, проверьте страницы каталога или листы спецификаций каждого многофункционального продукта, чтобы подтвердить, какие функции включены.
По истечении времени задержки (t) на выход подается питание. Входное напряжение должно быть отключено, чтобы сбросить реле задержки времени и обесточить выход.
По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). В конце временной задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.
При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) выход обесточивается, и реле готово принять другой триггер. Как во время задержки (t1), так и во время задержки (t2) триггер игнорируется.
По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение временной задержки (t2) оставит напряжение на выходе и сбросит временную задержку (t2). Внешний триггер не требуется.
В течение времени задержки (t1) триггер игнорируется.
