Что такое реле времени и каков принцип его работы

Реле времени — это электрический аппарат, который срабатывает через заданный временной интервал после подачи на него управляющего сигнала. Основная функция реле времени — создание временной задержки между входным сигналом и выходным действием.

Принцип работы реле времени заключается в следующем:

На вход реле подается управляющий сигнал (напряжение питания)
Запускается отсчет заданного временного интервала
По истечении заданного времени происходит переключение выходных контактов реле
Выходной сигнал реле используется для управления другими устройствами

Временная задержка может быть реализована различными способами в зависимости от типа реле времени. Рассмотрим основные виды реле времени и особенности их функционирования.

Основные виды реле времени и их особенности

Существует несколько основных типов реле времени:

Электромагнитные
Пневматические
Электронные

Каждый тип имеет свои преимущества и особенности применения.

Электромагнитные реле времени

Электромагнитные реле времени чаще всего используются в схемах с постоянным током. Как работает электромагнитное реле времени?

Имеет две обмотки в виде медного кольца
При прохождении тока через основную обмотку создается магнитный поток
Формируется короткозамкнутая обмотка, ограничивающая нарастание магнитного потока
За счет этого создается временная задержка срабатывания

Диапазон задержки срабатывания электромагнитных реле обычно составляет несколько сотых долей секунды. Реле отключается после исчезновения магнитного потока.

Пневматические реле времени

Пневматические реле времени считаются более эксклюзивными и дорогостоящими устройствами. В чем особенности их работы?

Имеют специальный механизм пневматического замедления
Регулировка времени задержки происходит изменением диаметра трубки подачи воздуха
Оснащены регулировочной ручкой
Временная задержка может достигать около 1 минуты

Недостатком пневматических реле является довольно высокая погрешность, которая в некоторых случаях может достигать 10%.

Электронные реле времени

Электронные реле времени обладают рядом существенных преимуществ:

Компактные размеры и малый вес
Высокая точность срабатывания
Простота подключения и настройки
Наличие дисплея для отображения основных параметров

Как работают электронные реле времени? В основе их функционирования лежат цифровые импульсы. Управляющий механизм представлен высокоточным процессором. Единственным недостатком является более высокая стоимость по сравнению с другими типами.

Области применения реле времени

Реле времени находят широкое применение в различных сферах промышленности и быта. Где используются реле времени?

Системы автоматизации производственных процессов
Управление освещением
Системы вентиляции и кондиционирования
Охранные и пожарные сигнализации
Бытовая техника (стиральные машины, микроволновые печи)
Системы полива в сельском хозяйстве
Автомобильная электроника

В промышленности реле времени часто используются для включения или выключения напряжения в работе сложных электротехнических приборов на заводах. В быту электронные реле времени применяются в системах «умного дома» для автоматизации различных процессов.

Преимущества использования электронных реле времени

Электронные реле времени имеют ряд существенных преимуществ перед механическими аналогами. Какие преимущества дает использование электронных реле времени?

Высокая точность отсчета временных интервалов
Широкий диапазон настройки времени срабатывания
Возможность программирования сложных алгоритмов работы
Надежность и долговечность за счет отсутствия механических частей
Компактные размеры, позволяющие экономить место в электрощите
Низкое энергопотребление

Благодаря этим преимуществам электронные реле времени постепенно вытесняют механические аналоги во многих сферах применения.

Как выбрать подходящее реле времени

При выборе реле времени необходимо учитывать ряд важных параметров. На что обратить внимание при выборе реле времени?

Диапазон настройки времени срабатывания
Точность отсчета временных интервалов
Напряжение питания и тип управляющего сигнала

Тип и количество выходных контактов
Максимальный коммутируемый ток
Функциональные возможности (количество режимов работы)
Условия эксплуатации (температура, влажность, вибрации)

Важно также учитывать особенности конкретного применения. Например, для промышленных условий может потребоваться реле в прочном корпусе с высокой степенью защиты.

Подключение и настройка реле времени

Правильное подключение и настройка реле времени — важный этап его установки. Как правильно подключить и настроить реле времени?

Внимательно изучите схему подключения в инструкции к устройству
Отключите питание перед началом монтажных работ
Подключите провода питания и управляющих цепей согласно схеме

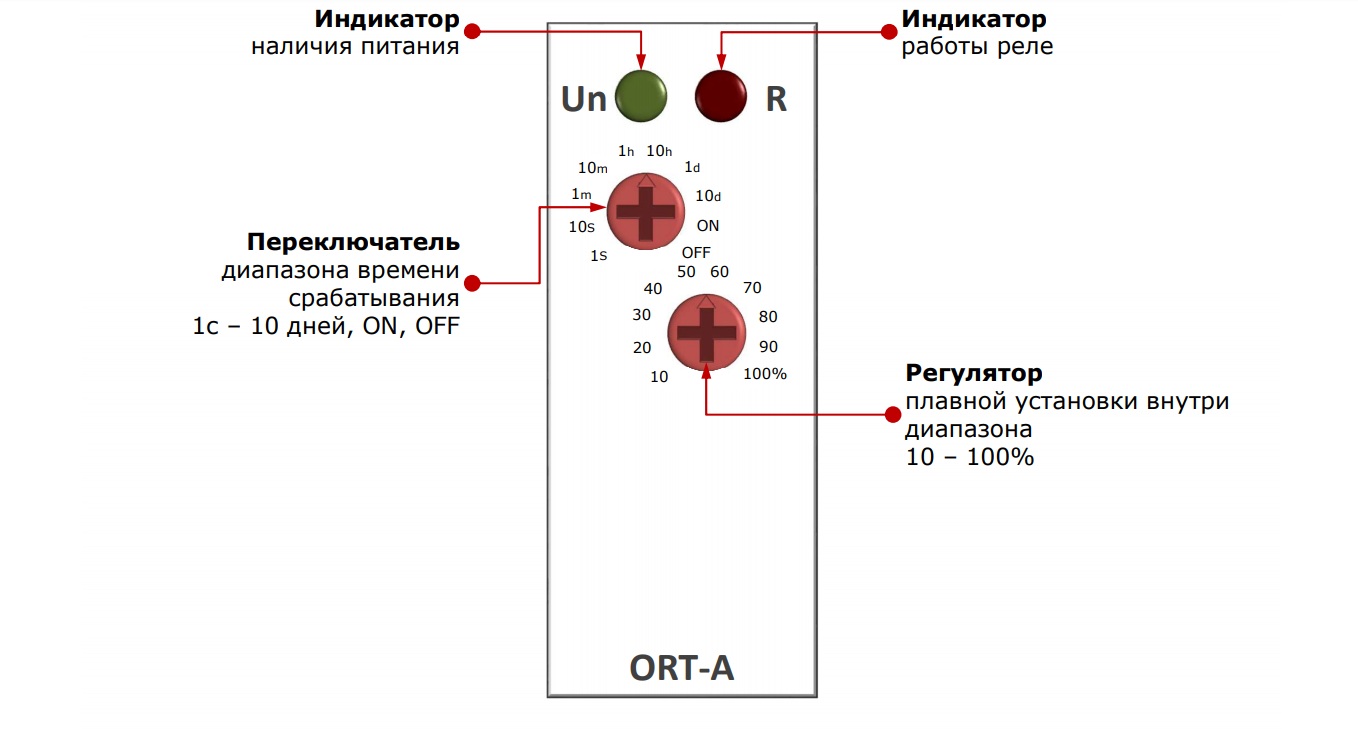

Установите необходимый временной интервал с помощью регуляторов или кнопок программирования
Выберите нужный режим работы (если реле многофункциональное)
Проверьте правильность подключения и настроек
Включите питание и проведите тестирование работы реле

При подключении электронных реле времени важно соблюдать полярность питания и управляющих сигналов. Для сложных многофункциональных реле может потребоваться дополнительное программирование с помощью специального программного обеспечения.

Модульные реле времени Schneider Electric серии RE17

Одним из популярных решений на рынке являются модульные реле времени Schneider Electric серии RE17. Какими особенностями обладают эти устройства?

Компактный модульный корпус шириной 17,5 мм для установки на DIN-рейку
Широкий набор функций и режимов работы
Диапазон выдержки времени от 0,1 секунды до 100 часов
Релейный выход с одним перекидным контактом на ток до 8А
Универсальное питание 24-240В AC/DC

Наличие управляющего входа для внешних сигналов
Высокая точность отсчета временных интервалов

Реле времени серии RE17 позволяют решать различные задачи по организации временных задержек управляющих сигналов в схемах автоматики и релейной логики.

Как работает реле времени

Приладом, який знайшов широке поширення в електронній техніці, є реле часу. Він являє собою апарат, який спрацьовує за встановлений часовий інтервал.

За допомогою даного приладу створюється можливість реалізувати додаткові функції електричних апаратів. В основі класифікації реле часу лежить схема і особливості функціонування. Найчастіше виділяють пневматичні, електронні та електромагнітні прилади.

Особливості функціонування електромагнітних реле часу

Такі прилади найчастіше використовуються в схемах, які мають постійний струм. Діапазон спрацьовування апарата становить кілька сотих секунди. Електромагнітне тимчасове реле має дві основних обмотки у вигляді мідного кільця.

При проходженні постійного електричного струму через головну обмотку відбувається збільшення магнітного потоку. При цьому буде формуватись замкнута обмотка, що дозволяє обмежити збільшення магнітного струму. В результаті цього процесу буде формуватися тимчасова затримка. Реле відключається після зникнення активності магнітного струму.

Робота пневматичного реле часу

Ексклюзивними пристроями, що мають значну вартість, вважаються пневматичні реле часу. Вони мають спеціальний механізм пневматичної уповільнення. Регулювання часу затримки включення або виключення приладу відбувається за рахунок зміни діаметра трубки, через яку підходить кисень. Пневматичні реле часу мають регулюючу ручку. Тимчасова затримка роботи пневматичних реле може становити близько однієї хвилини. Недолік подібних приладів полягає в досить високому відсотку існуючої похибки. У деяких ситуаціях вона може досягати 10%.

Досить часто в електроніці використовують часові реле часу. Їх переважно застосовують для вмикання або вимикання напруги роботи складних електротехнічних приладів на заводах або фірмах. Діапазон затримки становить близько 30 секунд. В основі роботи лежить пружина, яка приєднана до електричного магніту.

Подивитися подробиці про програмованому реле часу ПРВ-6Н на тижневий режим.

Як працюють електронні реле часу

Ці апарати мають величезну кількість переваг. По-перше, всі моделі мають невеликий розмір і вага. По-друге, висока якість приладу обумовлено значною точністю спрацьовування. По-третє, простий механізм підключення та налаштування дозволяє використовувати такі прилади в будь-якому будинку. Електронні реле часу обладнані екраном, на який виводяться основні показники. В основі роботи лежать цифрові імпульси.

Керуючий механізм представлений високоточним процесором. Єдиний недолік таких приладів полягає у досить високій вартості. Однак тривалий термін експлуатації і високу якість дозволяє нівелювати цей мінус. Електронні реле часу можна використовувати в опалювальних та освітлювальних системах. Досить часто вони включені в роботу так званого розумного будинку.

Вибір схеми підключення будь-якого реле часу залежить від напруги, кліматичних умов, потужності електричних приладів. Перед проведенням робіт необхідно вимкнути електричну систему. Монтаж повинен проводитися в гумових рукавичках і спеціальному взутті.

Як правило, кожна модель має докладну інструкцію установки, в якій вказані послідовні кроки. Компанії, які займаються виробництвом реле напруги, також часто надають послуги по їх установці. Електромагнітні та пневматичні апарати без праці можна встановити своїми руками.

Монтаж електронних реле часу краще довірити фахівцям, оскільки в основі функціонування приладу лежить комп’ютерна програма, для установки якої необхідно мати спеціальну освіту.

Модульные реле времени (таймеры) Schneider Electric RE17

Описание

Технические характеристики

Схемы подключения

Габаритные размеры

Модульные реле времени (таймеры) Schneider Electric серии RE17 (RE11)используются в схемах автоматики и релейной логики, когда необходимо формирование управляющих сигналов с временными задержками в соответствии с определенной логикой.

Тип этой логики называется «Функция реле времени». С полным перечнем функций реле времени (таймеров) Schneider Electric можно ознакомиться в каталоге.

Все реле времени серии RE17 выполнены в модульном корпусе шириной 17,5 мм для установки на DIN-рейку. Они компактны, легки в настройке и установке и позволяют сэкономить пространство в шкафу при монтаже. Благодаря широкому набору функций, реле времени серии RE17 (RE11)помогут Вам достаточно просто и быстро решить различные задачи по организации временных задержек управляющих сигналов, не прибегая к использованию программируемых реле, контроллеров и приборов.

Наиболее часто используемые функции складских позиций реле времени серии RE17:

Выберите из таблицы необходимую Вам функцию реле времени.

Функция	Описание функции	Диаграмма работы	Описание диаграммы
A	Задержка на включение		После подачи напряжения питания на реле начинается выдержка (T). По окончании выдержки (T) выход (R) замыкается, а размыкается после снятия напряжения питания с реле.
At	Задержка на включение с возможностью паузы отсчета		После подачи напряжения питания на реле последующего снятия напряжения с управляющего входа (C) начинается выдержка. Выдержку можно прерывать подачей напряжения на управляющий вход (C). По окончании всей выдержки (T), выход (R) замыкается, а размыкается после снятия напряжения питания с реле.
Ac	Задержка на включение при замыкании упр. входа, затем задержка на отключение при размыкании упр. входа		После подачи напряжения питания на реле и последующей подаче напряжения на управляющий вход (C) начинается выдержка времени (T). По истечении выдержки времени (Т) реле (R) замыкается. После снятия напряжения с управляющего входа (C), снова начинается выдержка (Т), по истечении которой реле (R) размыкается.
C	Задержка на отключение		После подачи напряжения питания на реле и последующей подачи напряжения на управляющий вход (C), выход (R) замыкается. После снятия напряжения с управляющего входа (C) начинается выдержка (T). По окончании выдержки (T) выход (R) размыкается.
H	Включение на заданное время		После подачи напряжения питания на реле начинается выдержка (T) и замыкается выход (R). По окончании выдержки (T) выход (R) размыкается.
B	Включение на заданное время при замыкании упр. входа		После подачи питания на реле и последующей подаче импульса или непрерывно напряжения на управляющий вход (C) реле (R) замыкается на время выдержки времени (T), затем возвращается в исходное состояние.
Bw	Включение на заданное время при замыкании упр. входа, затем задержка на отключение при размыкании упр. входа		После подачи напряжения питания на реле и последующей подаче напряжения на управляющий вход (C) реле (R) замыкается на время выдержки (Т). По истечении выдержки времени (Т) реле (R) размыкается. После снятия напряжения с управляющего входа (C) реле (R) снова замыкается на время выдержки (Т), по истечении которой реле (R) размыкается.
Ht	Включение на заданное время, за тем задержка на отключение по снятию напряжения с управляющего входа (с возможностью паузы отсчета)		После подачи напряжения питания на реле выход (R) замыкается на время выдержки (T), а затем размыкается. При подаче напряжения на управляющий вход (C) выход (R) вновь замыкается. Выдержка (T) выполняется только при отсутствии напряжения на управляющем входе (C), поэтому выход (R) размыкается только через время Т = t1 + t2 + …. Реле суммирует время отсутствия напряжения на управляющем входе (C) и по достижении заданного значения (T) выход (R) размыкается.
D	Циклическая подача симметричных импульсов (цикл начинается с отсутствия импульса)		Повторяющийся цикл с двумя выдержками (T) одинаковой длительности, выход (R) меняет свое состояние после каждой выдержки (T).
Di	Циклическая подача симметричных импульсов (цикл начинается с наличия импульса)		Повторяющийся цикл с двумя выдержками (T) одинаковой длительности, выход (R) меняет свое состояние после каждой выдержки (T).
L	Циклическая подача ассиметричных импульсов		Повторяющийся цикл с двумя независимо настраиваемыми выдержками (Ta) и (Tr). После каждой выдержки выход (R) меняет свое состояние.
Li	Циклическая подача ассиметричных импульсов с возможностью паузы отсчета по подаче напряжения на управляющий вход		Повторяющийся цикл с двумя независимо настраиваемыми выдержками (Ta) и (Tr). После каждой выдержки выход (R) меняет свое состояние.

Если Вы не нашли необходимую Вам функцию, воспользуйтесь полным каталогом.

Описание

Технические характеристики

Схемы подключения

Габаритные размеры

Технические характеристики складских позиций реле времени серии RE17:

Выберите из таблицы необходимую Вам модификацию реле времени.

Параметр
Параметр	RE17RAMU	RE17RCMU	RE17RHMU	RE17RLMU	RE17RMMWS
Функция	A, At	C	H, Ht	L, Li	A, At, B, C, H, Ht, D, Di, Ac, Bw
Диапазон выдержки времени	0,1…1 с, 1…10 с, 6…60 с, 1… 10 мин, 6…60 мин, 1…10 ч, 10…100 ч
Тип управляющего выхода	Релейный, 1 перекидной контакт (AgNi)
Максимальный ток нагрузки	8 А
Напряжение питания	24 VDC/24…240 VAC				12…240 V AC/DC
Диапазон рабочего напряжения	85…110 % U_ном.				90…120 % U_ном.
Управляющий вход	есть
Тип входного сигнала	сухой контакт или датчик PNP типа
Температура эксплуатации	‑ 20…+ 60 °C
Температура хранения	‑ 30…+ 60 °C
Степень защиты	клеммы: IP20; корпус: IP40; лицевая панель: IP50
Способ монтажа	на DIN-рейку шириной 35 мм

Если Вы не нашли необходимой Вам модификации реле времени, воспользуйтесь полным каталогом.
