Что такое реле времени и как оно работает. Какие бывают виды реле времени. Как устроены разные типы реле времени. Где применяются реле времени. Как выбрать подходящее реле времени для конкретной задачи.
Что такое реле времени и для чего оно используется
Реле времени — это электрическое устройство, которое замыкает или размыкает электрическую цепь через заданный промежуток времени после подачи управляющего сигнала. Основная функция реле времени — обеспечить задержку включения или выключения подключенного оборудования.
Основные области применения реле времени:
- Автоматизация технологических процессов в промышленности
- Управление освещением (например, лестничные таймеры)
- Системы безопасности и сигнализации
- Бытовая техника (стиральные машины, микроволновые печи и т.д.)
- Управление вентиляцией и кондиционированием
- Автомобильная электроника
Основные виды реле времени
Существует несколько основных видов реле времени, различающихся по принципу работы:
Электромеханические реле времени
В основе работы лежит механический часовой механизм. Преимущества: простота конструкции, надежность. Недостатки: относительно низкая точность, ограниченный диапазон выдержек времени.
Пневматические реле времени
Работают за счет перетекания воздуха между камерами через калиброванное отверстие. Плюсы: нечувствительность к электромагнитным помехам. Минусы: зависимость от температуры окружающей среды.
Электронные реле времени
Используют электронные компоненты (транзисторы, микросхемы) для отсчета времени. Достоинства: высокая точность, широкий диапазон настроек, компактность. Недостатки: чувствительность к электромагнитным помехам.
Моторные реле времени
Принцип работы основан на вращении электродвигателем специального диска. Преимущества: возможность длительных выдержек времени. Недостатки: относительно большие габариты.
Принцип работы реле времени
Несмотря на различия в конструкции, общий принцип работы реле времени следующий:
- На вход реле подается управляющий сигнал (например, напряжение питания)
- Запускается отсчет заданного интервала времени
- По истечении заданного времени срабатывают контакты реле, замыкая или размыкая управляемую цепь
- В некоторых режимах цикл может повторяться автоматически
Время срабатывания реле обычно можно регулировать в определенных пределах. Точность отсчета времени зависит от типа реле и может составлять от долей секунды до нескольких минут.
Особенности электромеханических реле времени
Электромеханические реле времени были одними из первых типов реле с временной задержкой. Их конструкция включает следующие основные элементы:
- Часовой механизм (обычно анкерного типа)
- Пружина для завода механизма
- Контактная группа
- Регулятор выдержки времени
Как работает электромеханическое реле времени? При подаче напряжения на обмотку электромагнита происходит взвод пружины и запуск часового механизма. По истечении установленного времени срабатывает контактная группа.
Принцип действия электронного реле времени
Электронные реле времени пришли на смену электромеханическим благодаря ряду преимуществ. Как работает современное электронное реле времени?
- Основой служит микроконтроллер или специализированная микросхема
- Время отсчитывается с помощью высокостабильного кварцевого генератора
- Настройка выполняется через кнопки или поворотные переключатели на корпусе
- Информация о режиме работы отображается на LED или LCD дисплее
- Выходной каскад управляет электромагнитным реле или полупроводниковым ключом
Электронные реле времени обеспечивают высокую точность отсчета времени (до 0,01%) и широкий диапазон настроек — от миллисекунд до сотен часов.
Основные характеристики реле времени
При выборе реле времени следует обращать внимание на следующие характеристики:
- Диапазон выдержек времени
- Точность отсчета времени
- Напряжение питания
- Количество и тип контактов
- Коммутируемый ток и напряжение
- Режимы работы (задержка включения, выключения и т.д.)
- Температурный диапазон эксплуатации
- Габаритные размеры
Важно выбирать реле времени с учетом конкретных требований применения и условий эксплуатации.
Как выбрать подходящее реле времени
При выборе реле времени для конкретной задачи следует учитывать несколько ключевых факторов:
- Требуемый диапазон выдержек времени
- Необходимая точность отсчета
- Условия эксплуатации (температура, влажность, вибрации)
- Параметры коммутируемой цепи (ток, напряжение)
- Требуемые режимы работы (задержка включения/выключения, циклический режим)
- Габаритные ограничения
- Стоимость устройства
Для простых бытовых применений обычно достаточно недорогих электромеханических или простых электронных реле. В промышленности чаще используются многофункциональные электронные реле времени с расширенными возможностями настройки.
Преимущества и недостатки разных типов реле времени
Каждый тип реле времени имеет свои сильные и слабые стороны:
Электромеханические реле:
Преимущества:
- Простота конструкции
- Надежность в работе
- Нечувствительность к электромагнитным помехам
Недостатки:
- Относительно низкая точность
- Ограниченный диапазон выдержек времени
- Подверженность механическому износу
Электронные реле:
Преимущества:
- Высокая точность отсчета времени
- Широкий диапазон настроек
- Компактные размеры
- Отсутствие механического износа
Недостатки:
- Чувствительность к электромагнитным помехам
- Более высокая стоимость сложных моделей
Выбор конкретного типа реле зависит от требований конкретного применения и условий эксплуатации.
Блог инженера теплоэнергетика | Реле времени: устройство, виды, порядок работы
Здравствуйте! Реле времени — это устройство, формирующее выходной сигнал с определенной регулируемой задержкой после получения команды на входе. Применяются эти устройства повсеместно, начиная с таймеров бытовых и кухонных приборов, и заканчивая элементами систем управления космических летательных аппаратов. По этой причине неуместно вести разговор о сфере их применения.
Разновидности реле времениОбщепринятая классификация реле основывается на принципе формирования временной задержки, или времени срабатывания реле. По этому признаку можно определить следующие типы реле времени:
• Электромагнитные. В них временная задержка обеспечивается конструктивными особенностями электромагнитной системы самого реле.
• Пневматические. Здесь задержка определена временем заполнения специальной воздушной камеры.
• С часовым механизмом.
Время задержки отсчитывается анкерным часовым устройством.
• Моторные. Время определяется поворотом диска, вращаемого электродвигателем с редуктором.
• Электронные. Времязадающим устройством служит электронная схема.
Остановимся подробнее на конструкции, принципе работы и особенностях применения различных типов реле.
Электромагнитные реле времени.Конструктивно это обыкновенные электромагнитные реле, состоящие из стального сердечника с катушкой и якоря, который перемещает траверсу с закрепленными на ней пластинами подвижных контактов. Отличает их наличие медных демпфирующих шайб, установленных на сердечник вместе с катушкой и представляющих собой дополнительные короткозамкнутые обмотки. Питаются такие реле только от сети постоянного тока.
Рассмотрим порядок работы реле. При включении катушки в цепь питания, в сердечнике начинает нарастать магнитный поток, наводящий ЭДС в короткозамкнутой обмотке.
В результате, по демпфирующей шайбе начинает протекать ток, который, создает в сердечнике противоположный по направлению магнитный поток, замедляющий процесс его намагничивания. Благодаря этому, полное намагничивание сердечника и притягивание якоря происходят с некоторой задержкой по времени. Величина задержки регулируется путем установки дополнительных шайб. Выше описан процесс задержки при срабатывании. При отпускании идет обратный процесс, вызывающий задержку возврата реле.
Если необходимо срабатывание с выдержкой времени, демпфирующие шайбы устанавливаются на сердечник со стороны цоколя, перед катушкой. В реле возврата с выдержкой времени, вначале ставится катушка, затем шайбы, ближе к рабочему зазору.
Применение реле такого типа всегда было ограниченным, ввиду следующих особенностей:
• Маленький диапазон регулирования задержки. На срабатывание — от 0,07 до 0,14 секунды. На возврат — от 0,5 до 1,4 секунды.
• Возможна только дискретная регулировка путем установки шайб.
• Оперативное регулирование исключается.
Реле использовались в схемах управления высоковольтных выключателей на постоянном оперативном токе и обеспечивали требуемую последовательность работы коммутационных аппаратов.
Пневматические реле времени. Конструкция содержит электромагнитный привод. На неподвижной части стального магнитопровода расположена катушка. Якорь в обесточенном состоянии реле образует воздушный зазор за счет усилия пружины. Орган реле, обеспечивающий задержку, выполнен в виде съемной приставки. Реле комплектуется одной или двумя приставками. Сама приставка представляет собой воздушную камеру, разделенную на две части эластичной диафрагмой. Верхняя часть камеры является рабочей, она соединена с атмосферой небольшим отверстием, размер которого регулируется винтом. Также имеется обратный клапан, работающий только на выпуск и обеспечивающий взвод диафрагмы. Диафрагма соединена с подпружиненным штоком, который контактирует с якорем электромагнита.
Порядок работы реле следующий. При отключенном питании катушки, якорь под воздействием пружины прижимает шток приставки, обеспечивая взведенное положение диафрагмы, т.е. перемещает ее к верхней стенке камеры, выдавливая из нее воздух. При срабатывании реле, якорь подтягивается к неподвижному сердечнику, при этом освобождая шток мембраны. Шток, под воздействием возвратной пружины, стремится вернуть диафрагму в нейтральное положение, чему препятствует возникающее разрежение воздуха в камере. Происходит подсос воздуха из атмосферы через калиброванное отверстие.
По заполнению камеры, диафрагма возвращается в нейтральную позицию, воздействуя при этом на микровыключатель посредством рычага на штоке. Таким образом, контакты переключаются с выдержкой времени после срабатывания реле. Время задержки регулируется винтом, изменяющим сечение отверстия рабочей камеры.
Реле времени с анкерным механизмом. В основе конструкции этого устройства — обычный часовой механизм с анкером, приводимый в действие ленточной пружиной.
Основу самого реле составляет все та же электромагнитная система, подвижный якорь которой связан с механизмом взвода пружины. На лицевой стороне реле находится круглая шкала, проградуированная в секундах. По периметру шкалы расположены неподвижные контакты, фиксация которых в определенном месте шкалы обеспечивает требуемую выдержку времени. Одна пара неподвижных контактов является конечной, перед ней могут располагаться импульсные (или проскальзывающие) контакты. Поверх шкалы, на оси часового механизма закреплен подвижный контакт.
Исходным является состояние, при котором катушка находится под напряжением, якорь поджат, пружина часов взведена. При разрыве цепи питания катушки происходит возврат якоря. Пружина часов освобождается, запускается анкерный механизм. Подвижный контакт, вращаясь вместе с осью механизма, сначала кратковременно замыкает находящиеся на его пути импульсные контакты, затем, упираясь в конечные контакты, замыкает их и останавливается.
Различные варианты этого типа реле позволяют выставлять уставки от 0,1 до 20 секунд.
Примечание. Уставкой называется выставляемое на реле пороговое значение параметра, при достижении которого происходит срабатывание.
До наступления эры электронных реле времени, устройства с анкерным механизмом задержки имели наиболее широкое применение в силу ряда их преимуществ:
• Высокая точность отсчета времени
• Простота и наглядность настройки
• Возможность оперативно перестраивать реле, не выводя оборудование из работы.
Моторные реле времени.Реле состоит из электродвигателя (чаще всего синхронного), редуктора, который передает вращательный момент на главную ось. На оси расположен диск, являющийся частью кулачкового механизма.
При включении реле запускается электродвигатель. Одновременно с этим, вспомогательный электромагнит, перемещая выходную шестерню редуктора, вводит ее в зацепление с шестерней главной оси. Ось с закрепленным на ней диском начинает вращение, которое продолжается, пока специальный выступ на боковой поверхности диска не встретится с неподвижным кулачком.
Это вызывает срабатывание контактной группы, связанной с кулачком и возвращает реле в исходное состояние.
В зависимости от типа реле, на оси могут располагаться несколько дисков, каждый из которых, имея свой кулачок, отрабатывает свою независимую выдержку времени. Очевидно, что максимальная выдержка времени определяется одним оборотом диска. Диапазон выдержек времени, доступных данному типу реле – от 0,2 секунд, до 60 часов.
Реле широко используется в случаях, когда требуется большая выдержка времени.
Электронные реле времени.Первые образцы реле, построенные на электронных компонентах, содержали транзисторы, а времязадающими элементами служили RC – цепи. То есть, время выдержки определялось регулируемым временем заряда конденсатора. Такие схемы встречаются сейчас, только как радиолюбительские.
Развитие цифровых технологий в корне изменило подходы к решению задачи. В качестве времязадающих узлов сегодня используются высокостабильные кварцевые генераторы, колебания которых управляют цифровыми устройствами, формирующими необходимые сигналы через заданные промежутки времени путем подсчета количества импульсов.

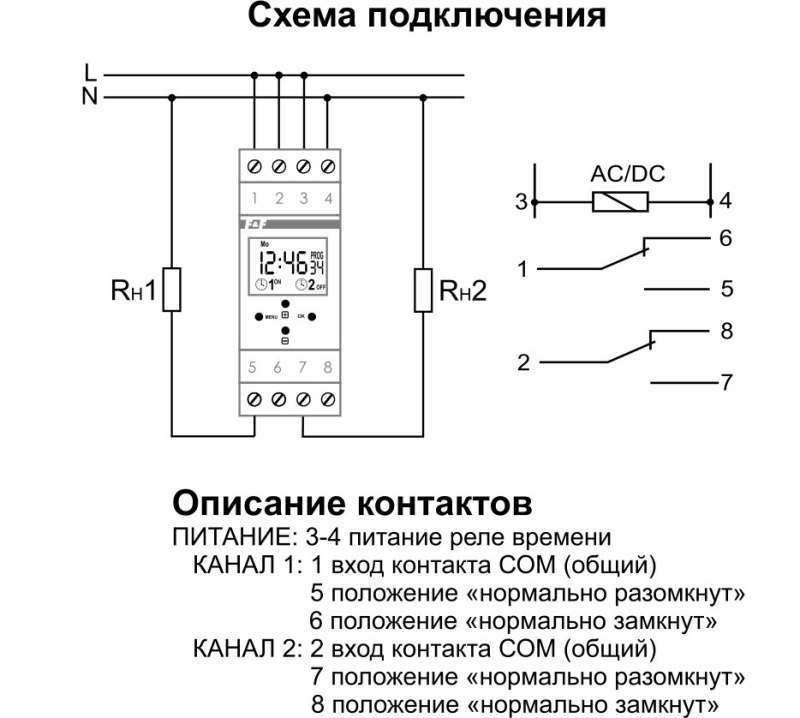

Электронные реле времени, входящие в линейку продуктов ведущих электротехнических компаний построены на основе интегральных микроконтроллеров, способных реализовать практически любой заданный алгоритм работы. В качестве примера приведем технические характеристики изделия одного из ведущих производителей:
• Напряжение питания от 12 до 240 Вольт AC/DC
• Устанавливаемая выдержка времени от 0,05 секунд до 100 часов
• Погрешность измерения времени не превышает 0,05%
• Уставка оперативно выставляется на передней панели прибора.
И все это вмещается в устройстве, которое крепится на DIN – рейку и по размеру не превышает обычный автоматический выключатель.
Как работает механическое реле времени?
Временное реле механического типа представляет собой специальное устройство, которое срабатывает через определенный промежуток времени. Подобное механическое приспособление применяют в электронике, электротехнике и в сетях, обеспечивающих снабжение электроэнергии.
Конструкция внутреннего механизма бывает различной сложности, все зависит от схемы организации и подсоединения. Использование реле времени позволяет контролировать работу оборудования.
Главное предназначение временных реле заключается в замыкании и размыкании проводника, по которому поступает ток. Подобное устройство выполняет определенные действия через заданный промежуток времени, поэтому такие реле довольно часто используют в целях экономии электроэнергии, их монтируют в осветительные системы зданий различного назначения. При этом механические реле времени бывают моноблочными и модульными. Первые устройства являются автономными, они встраиваются непосредственно в электрический прибор. Внутри моноблочного механического временного реле присутствует источник питания с соответствующими подключающими входами. У модульных реле отсутствует корпус, поэтому устройство способно лишь дополнить электроприбор.
- Механическое реле с наличием часового механизма.
- Механическое реле с наличием анкерного механизма.
- Реле электронного типа.
- Моторное реле.
Современные производители электрических приборов создают реле, которые могут иметь пневматическое либо электромагнитное замедление. Самыми распространенными и востребованными среди потребителей являются реле электронного типа. Их использование позволит установить таймер на нужное количество суток. К тому же, размеры реле более компактные и они мало потребляют электрической энергии.
Принцип работы реле времениВ конструкции временного реле присутствует контактная группа, которая включает и отключает устройство. Также имеется катушка, которая заменяет контроллер. Катушка может быть электромагнитной либо иметь часовой механизм. Наличие кварцевого генератора позволяет образовывать импульсы, по которым определяется цикл работы.
- на запрограммированное реле на заданное число импульсов поступает сигнал;
- достигнув нужного значения произойдет определенное действие;
- временной счетчик сбросится, затем весь цикл полностью повторится.
На смену аналоговых реле времени пришли электронные, которые управляются за счет якорей, меняющих контакты с нужной выдержкой. Работа устройства происходит за счет изменяющихся показателей напряжения на конденсаторе. Также конструкция реле имеет спецузел, работающий на RC-цепи, который задает время. В заданный промежуток времени реле получает сигнал/команду, после чего устройство замыкает либо размыкает контакты, включающиеся в цепь. В более современных реле присутствуют микроконтроллеры, которые дают возможность запрограммировать устройство, не прибегая к его разборке. Подобный тип реле не нужно специально настраивать, достаточно подключить его в электросеть. При этом задержка может составлять 1 секунду и более.
Конструктивно временное реле состоит из:
- магнитного привода;
- специальной немагнитной прокладки, которая корректирует работу устройства;
- якоря.
Также может присутствовать короткозамкнутая обмотка, которая способна замедлить переключение. При поступлении на обмотку электрического тока образуется магнитное поле, за счет которого снижается величина магнитной силы. Реле пневматического типа работают благодаря наличию демпфера. Задержка времени осуществляется за счет наличия воздушного отверстия, размер которого можно менять.
