Реле задержки отключения 220в. Реле задержки отключения 220В: принцип работы, виды и применение

В этой схеме:

• NE555 работает в режиме одновибратора
• R1 и C1 задают время задержки
• При подаче сигнала на вход таймера, его выход активируется на заданное время
• Реле включается на время активности выхода таймера

Время задержки можно рассчитать по формуле: T = 1.1 * R1 * C1. Изменяя номиналы R1 и C1, можно регулировать время задержки.

Программирование цифрового реле задержки

Современные цифровые реле задержки часто имеют возможность программирования. Это позволяет реализовать сложные алгоритмы работы. Типичный процесс программирования включает следующие шаги:

1. Выбор режима работы (задержка включения/выключения, циклический режим и т.д.)
2. Установка времени задержки
3. Настройка дополнительных параметров (количество циклов, условия срабатывания и т.п.)
4. Сохранение настроек в памяти устройства

Программирование обычно осуществляется с помощью кнопок на корпусе реле или через специальный интерфейс (USB, Bluetooth) с использованием компьютера или смартфона.

Заключение

Реле задержки отключения 220В — это универсальное устройство, которое находит широкое применение в быту и промышленности. Оно позволяет автоматизировать процессы включения и выключения различного оборудования, повышая удобство и эффективность его использования. При выборе реле важно учитывать его технические характеристики и функциональные возможности, чтобы оно наилучшим образом соответствовало поставленной задаче.

Реле задержки времени выключения 220в рз-1ц в Тюмени: 508-товаров: бесплатная доставка, скидка-49% [перейти]

Партнерская программаПомощь

Тюмень

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Реле задержки времени выключения 220в рз-1ц

388

555

Цифровой Реле времени с задержкой, переменный ток 110 В, 220 В, постоянный ток 12 В, светодиодный дисплей, циклический таймер включения/выключения,

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени с задержкой включения и выключения 220 В переменного тока 0-10 мин. с базой разъема PF083A

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени с задержкой включения и выключения 220 В переменного тока 0-5 секунд с базой разъема PF083A

ПОДРОБНЕЕЕще цены и похожие товары

1 290

1664

F&F PO-406 Реле Времени с задержкой выключения Тип: Реле времени, Размер: Длина 8.500 Ширина 8.000

В МАГАЗИНЕще цены и похожие товары

1 290

1664

PO-406 Реле Времени с задержкой выключения Тип: Реле времени, Размер: Длина 19.000 Ширина 13.000

В МАГАЗИНЕще цены и похожие товары

1 680

1935

Реле времени с задержкой выключения THC-B1 Тип: Реле времени, Размер: Длина 19.000 Ширина 13.000

В МАГАЗИНЕще цены и похожие товары

1 740

2258

Реле времени F&F PO-415 c задержкой выключения Тип: Реле времени, Размер: Длина 10. 000 Ширина

В МАГАЗИНЕще цены и похожие товары

1 740

2258

Реле времени PO-415 c задержкой выключения Тип: Реле времени, Размер: Длина 19.000 Ширина 13.000

В МАГАЗИНЕще цены и похожие товары

2 082

2975

Реле задержки выключения при выпадении напряжения ANDELI THC-D Тип: реле времени, Цвет: серый, Min

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени JSZ3A-B базового типа многодиапазонная задержка включения 0 .1-1/10/60s/6min AC 220В CHINT 294321

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени TDM РВ1A 5А 220В цокольное с задержкой включения 1сек/10мин под разъем Р8Ц IP20

ПОДРОБНЕЕЕще цены и похожие товары

181

384

Реле NE555, постоянный ток 5 В, таймер, Регулируемая задержка включения/выключения, релейный модуль времени

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени JSZ3A-B базового типа многодиапазонная задержка включения 0 . 1-1/10/60s/6min AC 220В CHINT 294321

ПОДРОБНЕЕЕще цены и похожие товары

Реле задержки выключения ORT 2 контакта 230В AС, IEK (ORT-B2-AC230V)

ПОДРОБНЕЕЕще цены и похожие товары

163

327

Реле NE555, постоянный ток 5 В, таймер, Регулируемая задержка включения/выключения, релейный модуль времени

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени РВО4 0,1с/10мин 8А 24/230В задержка выключения (без питания) TDM (SQ1503-0030) (Партия 1.0 шт)

ПОДРОБНЕЕЕще цены и похожие товары

418

1392

Реле задержки 12 В постоянного тока, светодиодный релейный модуль, цикл, ПЛК, триггер, Задержка включения, выключения, цикла времени, цепь 12 В, 24 В

ПОДРОБНЕЕЕще цены и похожие товары

294

638

Реле времени включения и задержки питания h4Y-2 переменного тока 220 В, твердотельный таймер 1,0 ~ 30 мин, цоколь 11XA

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени JSZ3A-B базового типа многодиапазонная задержка включения 0 . 1-1/10/60s/6min AC 220В CHINT 294321

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени JSZ3A-B базового типа многодиапазонная задержка включения 0 .1-1/10/60s/6min AC 220В CHINT 294321

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени с задержкой включения, DPDT, 5S/10 с/30 с/60 с/3/5/10/30 м, 110 В, 220 В, 380 В h4Y-2 с цоколем

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени ВЛ-64 УХЛ4 4А 1з+1р 110/220В 0.3…3мин задержка на включ. Реле и Автоматика A8011-76911786

ПОДРОБНЕЕЕще цены и похожие товары

Модуль реле времени задержки 5 в 12 В 24 в Программируемый синхронизатор оптрон изоляция импульсного цикла выключения триггера

ПОДРОБНЕЕЕще цены и похожие товары

Zamel Реле времени импульсное с задержкой выключения, 230V AC, IP20 Производитель: ZAMEL

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени ВЛ-64 0. 3…3мин. 110/220В задержка на вкл. ток контактов исп. 4А 1з+1р УХЛ4 и Автоматика A801

ПОДРОБНЕЕЕще цены и похожие товары

Chint Реле времени NTE8-120A (задержка времени выключения) 12-120с, 1НО, DC24В (R)(CHINT) 257899

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени с задержкой выключения PO-406

ПОДРОБНЕЕЕще цены и похожие товары

Реле времени с задержкой выключения PCA-512U, монтаж на DIN-рейке 35 мм, универсальное питание 12-264В AC/DC, выход 1×8А

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Реле задержки 220в. Несколько схем реле времени и задержки выключения нагрузки

Рис.1. Схема таймера для автоматического отключения нагрузки .
При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 мин (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).
В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1. Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства.

Рис.2. Схема таймера с увеличенным временным интервалом для отключения нагрузки
Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис.3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.
В схеме на рис.3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 с). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис.3. Бестрансформаторная схема управления сетевой нагрузкой

Рис.4. Схема для автоматического отключения сетевой нагрузки

Во второй схеме (рис.4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме). Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Тот, кто хочет узнать, что такое реле времени, должен вспомнить старые стиральные машинки. Вспомните, как они работают? Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220В.

Конечно, разнообразие этих приборов со временем менялось. Так после простых реле стали появляться сдвоенные варианты, которые работали и на стирку, и на отжим. Они собой представляли цилиндрические конструкции с двумя выводами и ручкой управления. При этом сам часовой механизм располагался внутри цилиндра.

Необходимо отметить, что машинки-автоматы современного образца также без реле времени 12 вольт не работают. Правда, это уже не то массивное устройство. Электронный вариант входит в состав блока управление, и установлен на плате. Вся его работа основана на программном обеспечении, где основную роль играет микроконтроллер. Самое удивительное то, что количество стадий выдержек временных периодов в современной стиральной машинке-автомате практически не поддается подсчету. То есть, если использовать в ней старое устройство временной задержки, то сам контролирующий прибор не поместился в стиральный аппарат. Настолько он будет громоздкий.

Понятно, что реле времени 12В устанавливаются сегодня практически на все бытовые приборы. Не будем их перечислять. Но именно на стиральной машинке (особенно старого образца) очень хорошо видно, как работает данный прибор. Его просто можно пощупать руками. Вот последовательность работы:

• Повернули ручку – запустили реле и электродвигатель.
• Величина задержки времени – это угол поворота ручки.
• Как только рукоятка дошла до нулевой отметки – происходит выключение и реле, и мотора.

Обратите внимание! При повороте рукоятки задается сразу два действа: загрузка величины задержки времени и запуск самой задержки.

Думаю многие помнят как работал таймер в старых стиральных машинках — это наглядный пример реле времени с задержкой

Точно также работают таймеры (реле времени) и в микроконтроллерах. То есть, включение и отключение происходит по одному и тому же принципу.

Микроконтроллеры

Современные электронные микроконтроллеры могут совершать в одну секунду несколько миллионов операций. И это большое достижение науки. Если есть необходимость задержать время до бесконечности, то всего лишь необходимо зациклить операцию. Но есть у этой стороны дела и отрицательная сторона. То есть, получается так, что микроконтроллер кроме этой операции больше ничего делать не будет. А если появляется необходимость сделать выдержку времени не на одну секунду, а на одну минуту. Как же тогда? Ведь процессор будет простаивать, приборы греться, будут выполняться команды, которые никому не нужны.

Чтобы добиться этого, необходимо в микроконтроллер установить таймер, а лучше несколько. Что же собой представляет это реле времени в микроконтроллерах? Если не вдаваться глубоко в конструкцию и принцип работы, то это, по сути, обычный счетчик двоичного типа, который считает импульсы. Последние вырабатывает специальная схема, установленная в микроконтроллер. Кстати, в семействе серии 8051 импульс выходит при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. А вот процессор в это время занимается выполнением всей программы.

Чтобы было понятно:

• Производится запуск счетчика от нулевого уровня. Реле начинает считать команды.
• Один импульс – одна единица¸ которая увеличивает содержание счетчика.
• Как только счетчик заполнится полностью, происходит его обнуление. Это и есть время задержки.

Но, как сделать выдержку короче? И здесь все достаточно просто. Для примера возьмем восьмиразрядный таймер, у которого переполнение счетчика будет происходить через 256 импульсов с любой периодичностью. Чтобы укоротить выдержку времени, необходимо начать считать импульсы не с нулевой отметки, а с промежуточной, например, с 150. Здесь главное правильно провести настройку.

Но и тут есть один нюанс. Одна операция будет производиться за 255 микросекунд. А ведь наша задача увеличить выдержку до минуты. Все дело в том, что переполнение счетчика – это своеобразное большое событие. Оно способствует прерыванию всего процесса, то есть, работы всей программы. Процессор на это реагирует мгновенно, он тут же переходит на подпрограмму. Последняя из всех выдержек может сложить большое количество разных вариантов, и в этом плане временной показатель ничем не ограничен.

Сама же подпрограмма – это буквально несколько команд. Поэтому она действует непродолжительно. После чего процессор заново переходит на основную программу.

Виды реле времени

Итак, основная задача реле времени 12В – это произвести задержку от начального сигнала до конечного. Так вот эту самую задержку можно сформировать несколькими способами. Отсюда и различные виды:

• Механические.
• Электромеханические.
• Электронные.
• С демпфирующими устройствами.

К последним можно отнести пневматический подвид, в состав которого входят пневматические приставки и электромагнитный привод. Кстати, своими руками его собрать проще простого. Но все это уже в прошлом, кроме электронных аналогов.

Где можно использовать

Разбор реле времени в нашей статье был сделан на примере бытовых электрических приборов. Но эти устройства сегодня устанавливаются во многих операционных и технологических схемах. К примеру, в теплицах, где необходимо контролировать освещение по часам.

Для этого в электрическую схему освещения 220В устанавливается таймер, который подключен к исполнительному механизму, включающему и отключающему систему освещения. Этот же прибор можно установить в технологическую цепочку нескольких станков. Он будет настроен под технологию, в которой учитывается определенное время включения и выключения каждого станка (электрооборудования) по отдельности. То есть, вариантов применения реле времени большое количество.

Необходимо отметить, что программирование таймера – одно из важнейших категорий правильной его работы. В настоящее время производители предлагают реле времени с задержкой выключения 12-220В, с помощью которых можно запрограммировать его работу на один день (суточное), на неделю, месяц и год. То есть, диапазон настроек практически не имеет ограничения. Что для многих технологических процессов (схем) это немаловажный критерий эффективной и корректной работы.

Похожие записи:

Привет друзья!

Сегодня мы с вами детально рассмотрим схему и конструкцию достаточно полезного устройства – реле времени с задержкой выключения нагрузки. Разумеется, устройство можно использовать и для включения нагрузки и для переключения между двумя разными нагрузками. Рабочее напряжение нагрузки может составлять до 220В, максимальный коммутируемый ток – до 5 А. Путем несложных вычислений получаем, что мощность нагрузки может составлять до 1100 Вт.

Схема устройства и принцип ее работ

Прежде всего изучим схему реле задержки времени. Важный момент: разработчиком схемы я не являюсь и на авторские права не претендую.

Представленная схема работает следующим образом. При нажатии на тактовую кнопку SW1 осуществляется зарядка конденсатора С1, открывается транзистор VT1 (транзистор VT2 и транзистор VT3 находятся в закрытом состоянии). Поскольку контакты реле (Х3 и Х4) разомкнуты, нагрузка отключена. В процессе разряда конденсатора С1 транзистор VT1 закрывается. В то же время открываются транзисторы VT2 и VT3, и через катушку реле начинает протекать ток, что приводит к замыканию контактов реле (Х3 и Х4) и включению нагрузки.

Можно догадаться, что основным времязадающим элементом является конденсатор С1. Именно от него напрямую зависит максимальное время задержки включения/выключения. Также время срабатывания реле зависит от сопротивления переменного резистора R1. Соответственно для изменения времени задержки достаточно изменить номиналы резистора R1 и конденсатора С1.

Схема питается от источника постоянного тока напряжением 12 В. Потребление тока не превышает 100 мА.

Что касается деталей. Все транзисторы, использованные в схеме, однотипные – BC547. Данные транзисторы могут быть заменены транзисторами с аналогичными параметрами. Например, вместо ВС547 можно вполне успешно применить транзисторы серии КТ3102 с любыми буквенными индексами.

Электромеханическое реле – BS115C с напряжением срабатывания 9В. В принципе, реле может быть любым малогабаритным с напряжением срабатывания от 9 до 12В, например, это может быть реле JQC-3F-1C-9VDC.

Печатная плата реле времени

Устройство собирается на печатной плате из фольгированного стеклотекстолита, размерами 41×35 мм. Для удобства монтажа рекомендую нанести на плату «схему» расположения элементов. Нанесение рисунка расположения элементов может осуществляться все тем же лазерно-утюжным методом.

Рисунок печатной платы и расположение элементов

Вот так печатная плата получилась у меня:

Конструкция реле задержки выключения

Устройство может быть собрано в абсолютно любом корпусе подходящих размеров. Не забывайте, что помимо самого реле в корпусе должен уместиться еще и блок питания. В моем случае использован пластиковый корпус для сборки блока питания. Думаю, что аналогичный корпус можно без проблем приобрести практически в любом радиомагазине.

Как можно заметить и плата с реле и блок питания умещаются в таком корпусе просто замечательно. Кстати, в качестве блока питания можно взять зарядное от сотового телефона. Для того, чтобы повысить выходное напряжение такой зарядки, достаточно заменить в ней стабилитрон на большее напряжение. О том, как правильно это сделать, можно найти в Ютубе.

Реле времени с задержкой выключения 220 В: 5 советов по выбору

Что такое реле задержки времени

Реле временной задержки – это специальные устройства, главным предназначением которых является обеспечения последовательной работы элементов схемы в течении определенного времени после включения или отключения питания. Задержки, создаваемые реле, по продолжительности могут быть как минутными и часовыми, так и суточными, недельными. При этом, с помощью одного сигнала реле способно одновременно контролировать работу нескольких схем.

По принципу работы реле задержки времени делятся на устройства:

• С электромагнитным замедлением;
• С пневматическим механизмом замедления;
• С часовым или анкерным механизмом;
• Моторного типа.

Отдельно выделяют электронные реле времени. Временная задержка в таких устройствах реализуется посредством аналоговых и цифровых технических решений. Зачастую эти решения представлены цифровыми таймерами.

Электронные реле получили широкое распространение благодаря наиболее широкому диапазону регулировки временной задержки.

Так, электронное реле способно контролировать работу элементов схемы с временной выдержкой от доли секунды до нескольких тысяч часов. Кроме того, к достоинствам электронных реле относятся их небольшие габариты, экономичное энергопотребление и многофункциональность. Существуют также временные реле, работающие на микропроцессорах. Такие модели считаются наиболее эффективными.

Классификация реле задержки времени

Для удобства реле времени классифицирует по типу исполнения. Такая классификация позволяет разделить устройства на реле для промышленного использования и бытовые контроллеры.

Так, все временные реле задержки делятся на:

• Моноблочные;
• Встраиваемые;
• Модульные.

Проще всего устанавливаются моноблочные и модульные устройства. Моноблочные реле представляют собой автономные устройства для внешней установки. Такие устройства оснащены встроенными элементами питания, имеют клеммы для подключения нагрузки. Модульные реле являются разновидностью моноблочных, и используются для монтажа в электрощитах.

Наиболее распространенными в промышленной и хозяйственной сфере являются встроенные реле.

Они активно используются в современных бытовых электроустановках (например, стиральных машинах), системах “умный дом”. Кроме того, такие устройства используют при автоматизации тепличного хозяйства.

Сфера применения реле времени с задержкой выключения

Сфера применения временных реле крайне широка и зависит от типа устройства. Так, все реле времени делятся на устройства с задержкой включения после подачи питания и приборы с временной задержкой выключения после отключения нагрузки. Наиболее распространенными в бытовой сфере и коммунальном хозяйстве являются реле с временной задержкой выключения.

Чаще всего, устройства, создающие задержку на выключение, используют для:

• Автоматизации работы уличного и внутридомового освещения;
• Контроля над системами полива;
• Автоматизации вентиляционных систем;
• Контроля над работой бытовых насосов, газовых котлов, электрических водонагревателей.

Таким образом, реле времени позволяют использовать различное электрооборудование только по его фактической надобности, исключая вероятность его нецелесообразного использования. Это не только экономит расход электроэнергии, но и продлевает срок эксплуатации электроприборов.

Реле с выдержкой времени на включение применяют для контроля работы промышленной и хозяйственно-бытовой автоматики.

Так, например, устройства можно использовать для автоматического восстановления работы бытовой техники, осветительных приборов, вентиляционных, и отопительных систем после возобновления подачи напряжения. При правильном подключении и хорошей настройке, реле с задержкой включения могут активировать систему “теплый пол” к вашему приходу, включать водонагреватели и бытовые приборы (например, кофемашину) после вашего пробуждения.

Рекомендации по выбору реле времени 220 В

Главным критерием выбора временного реле для однофазных сетей (220 В) является диапазон задержки. Этот параметр определяется назначением устройства отключения. Так, например, для реле, подключенного к вентилятору в санузле, будет достаточно задержки выключения в диапазоне от 1 сек до 1 часа.

Реле времени с задержкой включения, обычно, имеют меньший диапазон.

Это связано со сферой их использования. Зачастую, после восстановления энергоснабжение, включение промышленной, бытовой и хозяйственной автоматики должно выполняться незамедлительно. Так, задержка на включение бытового электрооборудования должна составлять не более 2 мин.

Кроме того, при выборе реле времени необходимо учитывать:

• Тип коммутируемого тока. Реле могут коммутировать как переменный, так и постоянный ток. Для коммутации переменного тока следует выбирать реле AC типа, для коммутации постоянного тока – DC типа. Существуют и универсальные устройства с маркировкой AC/DC.
• Максимальный коммутируемый ток. Для бытового использования подойдут реле, способные коммутировать нагрузку в диапазоне от 10 до 16 А.
• Степень защиты устройства. Для внутренней установки подойдут реле с индексом IP20. Для установки на улице этот показатель должен быть увеличен в два раза, либо реле должно быть установлено в защитном корпусе.
• Возможности подключения реле. Отдельные модели временных реле могут одновременно подключаться к двум элементам, управляющим нагрузкой (например, к двум выключателям). Так работу реле можно контролировать из двух точек, расположенных в разных концах помещения.

Не стоит забывать про габаритные размеры и способ монтажа устройства. Это позволит быстро вписать устройство в проект. Так, наименьшие габариты имеют электронные установки. Кроме того, временное реле может требовать или не требовать крепления DIN-рейки.

Схема задержки включения реле на 12 вольт

Собрать простое реле можно своими руками. Самая легкая в исполнении схема электронного реле времени собирается на базе интегрального таймера ne555. Управление реле осуществляется посредством нажатия внешних клавиш. Для работы устройства будет достаточно 12В. Запитать реле можно через силовой кабель к электросети. Временно поддержать работу реле может и аккумулятор на 12 вольт.

Схема простого временного реле на основе таймера NE 555 имеет также такие особенности:

• Задающим интервал времени узлом, является цепь из резистора переменного тока и электролитического конденсатора. От их номинала зависит интервал задержки включения реле времени
• При номинале резистора в 500 кОм и конденсатора в 220 мкФ, диапазон задержки может составлять от 2 сек до 3 мин.
• Индикатором работоспособности реле может выступить светодиод, подключенный параллельно катушке.

Данный прибор можно использовать как для отключения, так и включения электрооборудования с временной задержкой. Для начала временного отсчета необходимо нажать кнопку “старт”, которая запускает таймер. Кнопка “стоп” отвечает за отключения питания и возврат контролируемого с помощью реле устройства в первоначальное состояние.

Применение реле времени с задержкой выключения 220 В (видео)

Реле с задержкой времени включения и выключения электрооборудования – это простые устройства, способные значительно облегчить быт современного человека. Благодаря этим устройствам можно добиться автоматизации бытовой, хозяйственной и промышленной автоматики. Главное – правильно подобрать устройство! А если подходящего реле не найдется, вы всегда сможете собрать его самостоятельно.

Задержка времени на отключение реле. Реле времени с задержкой отключения 220в. Схема реле времени с задержкой на отключение

ГлавнаяРазноеЗадержка времени на отключение реле

Схемы реле времени и задержки выключения нагрузки

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки 220В с заданным интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM555.

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Таймер с увеличенным временным интервалом

Схема устройства аналогичного назначения показана на рис. 2. Она позволяет дискретно изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при помощи переключателя SA1. Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).

Рис. 2. Схема таймера с увеличенным временным интервалом для отключения нагрузки.

Схемы реле времени на симисторах

Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис. 3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.

В схеме на рис. 3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 секунд). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис. 3. Бестрансформаторная схема управления сетевой нагрузкой.

Рис. 4. Вариант схемы для автоматического отключения сетевой нагрузки.

Во второй схеме (рис. 4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).

Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Дополнительные вопросы:

Вопрос:

По схеме на рис. 3 есть вопрос. Как будет обеспечена задержка выключения если ключ размыкания отсоединит симистор от сети при его выключении?

Ответ:

Если ключ SA1 будет разомкнут то питание на нагрузку и схему задержки не поступит. При замыкании переключателя SA1 на нагрузку сразу же подается питание, поскольку LM555 сразу же откроет симистор, также через резистор R2 начнет заряжаться конденсатор C2, когда его заряд достигнет определенного уровня — LM555 закроет симистор и нагрузка обесточится, а на схеме по прежнему будет присутствовать напряжение пока не выключить переключатель SA1. После его выключения пройдет некоторое время, C2 разрядится и можно снова включать схему.

Вопрос:

Ребята, а 3-я схема точно работает, кто-нибудь собирал? Собрал, но не работает. Проверил напряжение на стабилитроне ~3 Вольта получается, как только отключаю от микросхемы управляющий вывод тиристора, напряжение становится как положено 15 Вольт.

Все детали использовал как на схеме, кроме диода VD2, вместо него поставил FR207

И еще, 2-х ватное сопротивление R3 явно маловато, греется очень сильно.

Ответ:

Микросхема LM555 включена верно, все должно работать.Отключить тиристор от R4 (схема Рис. 3) и добиться работы схемы реле времени на LM555, на выход можно подключить светодиод через резистор 600-800 Ом. В вашем случае вполне может быть что LM555 подпалена.

Замена для диода КД247Ж (1кВ, 1А) подобрана вполне нормальная — FR207 (1кВ, 2А), можно и FR107(1кВ, 1А).

Чтобы при отладке схемы не иметь постоянно дело с сетью 220В можно отключить стабилитрон и подав с блока питания на выводы 8 и 4 микросхемы напряжение 14-15В произвести наладку схемы.

После отладки подключить стабилитрон и проверить работу подключив к сети 220В. Потом установить резистор R4 — 1кОм и попробовать подключить симистор.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Таймеры и реле времени

• Простое реле времени с выдержкой времени один час и более
• Таймер для заваривания чая
• Таймер с 24 часовым циклом
• Реле времени на мыгающем светодиоде
• Управляемое реле времени (КР1006ВИ1, 561ИЕ16)
• Схема таймера на микросхеме 176ЛЕ10
• Таймер КР1006ВИ1 в управлении освещением
• Сетевое реле времени (КР1182ПМ1)
• Реле времени на базе генератора с регулируемой скважностью импульсов
• Таймер из электронных часов ЦАТ-01
• Схемы реле времени и задержки выключения нагрузки
• Схема реле времени для мощной сетевой нагрузки
• Схема таймера для аквариума с узлом кратковременной звуковой сигнализации
• Электронные часы с жидкокристаллическим индикатором (ЖКИ)
• Временной компаратор
• Полупроводниковый выключатель с задержкой
• Таймер для управления устройствами
• Схема десятиминутной задержки
• Десятичасовой таймер на полевом транзисторе
• Таймер-выключатель для радио
• Десятиминутный таймер со световой индикацией
• Предварительно устанавливаемый аналоговый таймер
• Таймер для варки яиц с мигающим светодиодом
• Выключатель транзисторного радиоприемника
• Схема 1,5-минутной задержки
• Схема 10-секундной задержки с напряжением питания 1,5 В
• Каскадный таймер на NE555
• Схема устройства отключения питания
• Схема таймера со сбросом на CA555
• Таймер с минимальным током потребления
• Последовательный таймер на трех микросхемах 555
• Стабильный таймер на 4 транзисторах
• Схема последовательного таймера на микросхеме 556
• Длительная задержка отключения для двигателя
• Простой таймер на 10 сек на транзисторах
• Таймер с задержкой на 10 часов (4 транзистора)
• Каскадный таймер с автоматическим перезапуском на NE555
• Схема задержки с мощным транзистором LM195
• Преобразователь время-напряжение
• Высокоточный 1-секундный таймер
• Схема 30-секундной задержки после запуска на микросхеме 9602
• Таймера для сохранения энергии источника питания
• Схема последовательного таймера на 4 часа
• Схема таймера с задержкой в 1 год
• Таймер с задержкой от миллисекунды до 1 часа (3140, 555)
• Таймер с выбором режима работы на один час
• Схема таймера для радиопередатчика
• Звуковой сигнализатор с оповещением через 90 сек для АМ-трансиверов
• Схема последовательного таймера на микросхеме XR-2242
• Регистратор событий на основе таймера
• Таймер с интервалом в 10 минут с цифро-знаковым индикатором
• Простой таймер для включения и выключения нагрузки на NE555
• Схема таймера с задержкой от микросекунды до часа
• Схема таймера с задержкой от 0 до 5 минут
• Схема таймера от 0 до 10 минут с точностью 1 сек
• Реле с большой временной задержкой, использующий малую емкость конденсатора
• Счетчик для определения продолжительности выполнения программы
• Бюджетный одночасовой таймер на микросхеме NE555
• Таймер с десятью фиксированными интервалами
• Схема реле времени с задержкой от 2 до 5 минут
• Последовательный таймер для тестирования внешних устройств (NE555)
• Таймер с задержкой 10 минут на основе SN74121
• Схема таймера с индикацией от 1 до 10 секунд или от 1 до 10 мин
• Схема простого таймера на транзисторе и тиристоре
• Таймер на четыре часа управляющий симистором на микросхеме CA3094A
• Реле времени с задержкой от 3 минут до 4 часов
• Моностабильный таймер 555 с длительной задержкой
• Реле времени на полевом транзисторе U199
• Реле времени с задержкой более 1 минуты
• Дистанционное цифровое программирование таймера
• Схема таймера на транзисторной сборке СА3096АЕ с задержкой 1 минута
• Схема XR-2556 сдвоенного таймера с независимыми задержками
• Схема последовательного трехступенчатого таймера на SN52555
• Схемы автоматических выключателей телевизоров
• Реле времени с выдержкой до 30 минут
• Реле времени для фотопечати
• Цифровое реле времени с высокой стабильностью
• Электронные часы с бестрансформаторным питанием от сети
• Приставка — секундомер к микрокалькулятору
• Схема автоматического запуска для магнитофона
• Простой таймер со звуковой сигнализацией
• Таймер для ограничения времени работы устройств (CD4060B)
• Схема таймера для фотоэкспозиции (CD4060B, CD4040)
• Схема простого реле времени на двух транзисторах КТ3102
• Универсальный циклический таймер на микросхемах CD4521
• Схема таймера для управления вентилятором (К561ТЛ1, КТ815)
• Реле времени для включения нагрузки с питанием от 220В (CD4060, CD4011)
• Часы на люминесцентных индикаторах ИВ-11 (К176ИЕ18, К176ИЕ13)
• Цифровые часы на микросхемах HCF4521, HCF4026BEY

Интересные схемы:

radioslon. chernykh.net

Реле времени с задержкой отключения 220в. Схема реле времени с задержкой на отключение

Схемы устройств с заданной временной выдержкой .

На рис. 1 ,а изображена принципиальная схема реле времени с задержкой на отключение нагрузки в виде осветительных ламп накаливания. Подобные реле могут быть установлены в коридорах, лестничных площадках, прихожих с целью экономии электрической энергии и увеличения срока службы ламп.

При нажатии на кнопку S1 конденсатор С1 разряжается через резистор R5 и диод V5. В каждый положительный полупериод сетевого напряжения конденсатор заряжается через эмиттерный переход транзистора V3, в результате тринистор VI открывается и включает лампу HI. В отрицательный полупериод напряжения ток через устройство не протекает. После отпускания кнопки в каждый положительный полупериод напряжения ток через диоды V2, V4, резистор R4 и эмиттерный переход транзистора V3 подзаряжает конденсатор С1 и накал лампы плавно убывает. Нужную выдержку времени на выключение лампы устанавливают подстроечным резистором R3. Максимальная временная выдержка реле на отключении лампы около 10 мин. В конце выдержки накал лампы начинает убывать. В ждущем режиме устройство не потребляет тока от сети. В реле времени можно использовать любые диоды из серии КД105 или диоды Д226Б. Транзистор необходим с максимально допустимым напряжением коллектор — эмиттер 300 В. Конденсатор С1 желательно выбрать в герметичном исполнении, например ЭГЦ. Тринистор VI должен быть рассчитан на обратное напряжение не менее 300 В.

На рис. 1, б показан второй вариант схемы реле времени с выдержкой на отключение нагрузки . Максимальная выдержка времени около 20 мин, а ток, потребляемый в ждущем режиме, 2 мА. При нажатии на кнопку S1 отрицательные полупериоды сети заряжают конденсатор С1 до напряжения стабилизации стабилитрона V5. Когда закрывается транзистор V4, a V3 и тринистор VI открываются — включается лампа HI. После отпускания кнопки конденсатор разряжается через подстроечный резистор R5, которым устанавливают нужную выдержку времени. Для устройства пригодны любые диоды на обратное напряжение не менее 400 В; транзистор на максимально допустимое напряжение коллектор — эмиттер 300 В. Вместо КП302А можно использовать транзисторы КП302Б, КП305Д, КП305Е.

На рис. 1,в представлена схема еще одного варианта реле времени для

автоматического выключения осветительных ламп . Максимальная временная выдержка реле около 20 мин, потребляемый ток в ждущем режиме 2 мА. При нажатии на кнопку S1 через резистор R1 и диод V7 протекает ток, заряжающий конденсатор С2 до напряжения стабилизации стабилитрона V5. На выходе элемента D1.1 устанавливается напряжение низкого уровня, на выходе D1.2-высокого (сигнал логической 1). Транзистор V4 и тринистор V2 открываются, и включается лампа HI. После отпускания кнопки конденсатор С2 разряжается через подстроечный резистор R6, служащий для установки нужной выдержки. После разрядки конденсатора С2 до напряжения примерно 4 В транзистор V4 и тринистор V2 з

wirin-expert. ru

Просто и подробно о Реле времени 220V с задержкой выключения

12 схем для применения реле в быту. 2 нюанса — с задержкой включения или выключения. 4 вопроса проверки знаний. 3 лучших реле для заказа на алиэкспресс.

Схема подключения реле времени

Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении  или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

ТЕСТ:

4 вопроса для проверки теории

1. Есть возможность использовать реле с задержкой как обычное реле?

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

2. Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение. (верный)

б) Нет.

3. Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

б) Да.

4. Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

б) Нет.

Важно знать — реле с задержкой включения и выключения 2 разных устройства

Обычное реле времени включает смонтированное после них устройство на установленный при настройке промежуток времени. Устройства с задержкой работают не так.

С задержкой выключения — 1 реле, работающее навыворот

1. На реле подается сигнал о выключении устройства.
2. Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

1. На реле подается сигнал, он включает его механизм или электронную схему.
2. Сразу отсчитывается время задержки.
3. После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.

12 Вариантов использования реле дома

Схема подключения РВ на 2 выключателя с задержкой выключения 220в

Реле с задержкой выключения возможно применить для того, чтобы не забывать выключать свет в кладовой или на лестничной площадки. Для этого подключаем светильник через него.

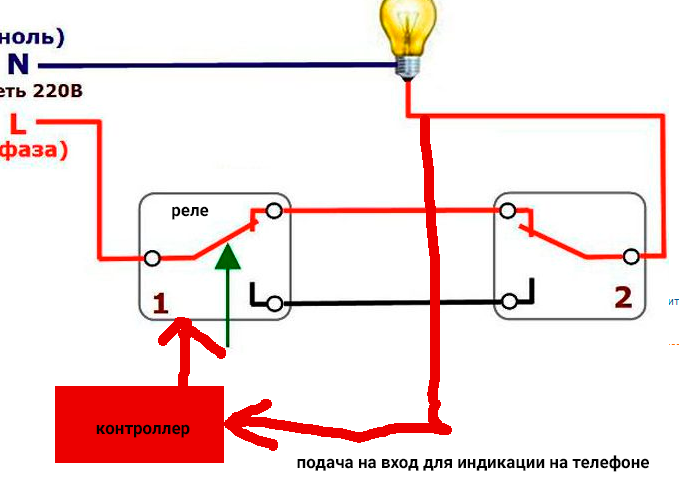

Схема подключения освещения через реле задержки выключения

Чтобы схема работала корректно вместо обычных выключателей нужно использовать переключатели без фиксации в замкнутом положении. Подойдут и обычные кнопки.

Схема работает следующим образом.

1. Входя в помещение, вы замыкаете выключатель, включая освещение.
2. Выключатель не фиксируется в замкнутом положении то, отпустив клавишу выключателя, вы сразу прерываете подачу электроэнергии.
3. Выключения освещения не происходит, лампы подключены через реле с задержкой выключения.
4. Освещение отключится только после того как пройдет заданное время.
5. Для защиты перед реле установлен автоматический выключатель, он обесточит устройство, если ток повысится выше заданного при коротком замыкании (согласно ПУЭ пункт 7 3.1.14-19).

Эта схема удобна для длинных коридоров. Освещение можно будет включить с двух сторон помещения. Если такая возможность не нужна, то выключатель можно оставить один.

2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном

Эта схема подходит для тех, кто любит мастерить и знаком с радиоэлектроникой. В ней вместо готового устройства, рассчитанное на питание от сети 220 вольт, мы используем реле на 12 как более безопасное. Изготавливаем реле из стандартного электромагнитного с одной контактной группой. Схема переделки и внешний вид прибора показаны на рисунке ниже.

Переделка стандартного реле в реле временит с выдержкой 2 минуты

Приведенная схема не рассчитана на работу с мощной нагрузкой из-за ограниченных возможностей контактной группы. Если такая потребность возникает, то нужно ввести промежуточное реле. Нет различия в марках, применимы отечественные РПЛ, РПУ-2М, РП, РЭП или импортные (сегодня их больше на рынке и цена на них ниже, три самых лучших реле с алиэкспресс мы представим ниже).

Габаритные размеры и принципиальная схема

Посмотрите на картинке: стандартное промежуточное реле. Чтобы вписать его в нашу схему подключаем контакты «N» и «А» не к точкам «L» и «N» а в точки «30» и «87» на предыдущей схеме.

РВ с задержкой включения 220в еще 2 схемы для управления освещением

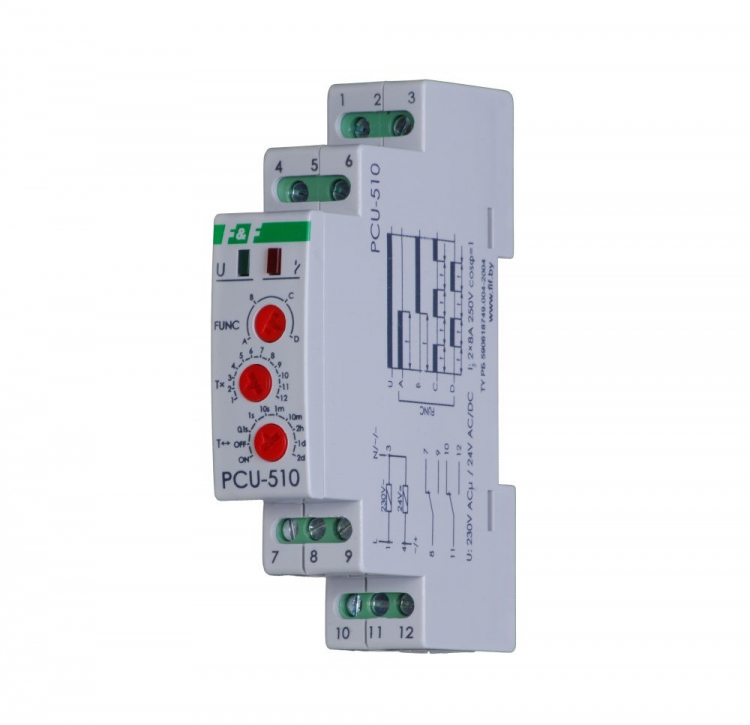

2 вариант устройства для управления освещением собран на многофункциональных цифровых реле.

Управление освещением на цифровых реле

У цифровых реле гораздо больше возможностей. Задержку получиться выставить не на 10 15 минут, а на длительность больше суток. Есть возможность установить время когда будет включаться свет. 1 вариант подойдет для управления уличным освещением на приусадебном участке. Настраиваем реле для включения в 17 часов и отработки задержки, 13 часов. Уличные фонари будут гореть все ночью, а с рассветом погаснут.

Аппарат подключается и для работы с двумя управляемыми сетями, как на второй схеме. Два канала настраиваются абсолютно независимо.

РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,

Часто кондиционер включают при открытом окне, так они работают вхолостую и тратят электроэнергию. Выход из ситуации — установка датчика на створке рамы и связь его с линией питания. Но, такой подход тоже не очень верный.

Если вы будете открывать окно на небольшой промежуток времени (впустить кота) то кондиционер будет выключаться, а потом включаться снова. Потребление тока в режиме «пуск-стоп» возрастает, такая работа также не увеличивает долговечность устройства.

Избегаем проблем установив в цепи «датчик-выключатель кондиционера» реле с задержкой выключения. Схема приведена ниже.

Схема включения реле с задержкой выключения для датчика на окне и кондиционера

Схема даже не предусматривает специального реле с задержкой, его функции выполняет обычное промежуточное. Работает она следующим образом.

1. При открытии окна замыкаются контакты, подается напряжение на реле.
2. Ток, необходимый для срабатывания, сразу не поступает на соответствующие выводы, а тратиться для зарядки конденсаторов. Для развязки в схему включены диоды.
3. После того как конденсаторы зарядятся величина тока поднимается до значения нужного для срабатывания реле. Реле отключает кондиционер.
4. Если окно уже закрыто, то после разрядки конденсаторов (за счет минимального прохода тока в обратном направлении через диод), реле снова подает напряжение на кондиционер.

Р. задержки включения 220в 2 вариант ремонта для холодильника.

Если трудно отыскать штатный датчик температуры затруднительно, вариант — установить любой подходящий. А для того чтобы компрессор не включался-выключался монтируем такую же схему как и для кондиционера.

Модернизация управления 4 стеклоподъемниками

Штатно в машине стеклоподъемники не работают при отключенном зажигании. Возможен случай — остановившись на несколько секунд, мы не можем открыть окно, чтобы рассчитаться с оператором заправки. Для исключения ситуации модернизируем  схему управления электрооборудованием, установив реле задержки выключения.

Установка реле с задержкой вместо штатного реле управления стеклоподъемниками

Вариант самодельного реле времени с задержкой на 24 вольта

Предыдущая схема предусматривала питание от блока на 12 вольт. Предлагаем еще вариант, с питанием от сети 24 в. Он подойдет для грузовых автомобилей, в их сети такое напряжение.

Реле с задержкой выключения на 24 вольта

Устройство собирается на отечественных элементах, монтаж навесом. С помощью переменного резистора (он в самом низу схемы) регулируется время задержки выключения.

3-я схема управление стеклоподъемниками на импортных деталях

Если возникают проблемы с приобретением отечественных радиоэлементов, собираем реле с задержкой на импортных. Детали выпаяны из плат вышедшего из строя компьютера. Ниже схема.

Схема управления стеклоподъемниками на деталях от материнской платы компьютера

Работает устройство аналогично. Изменяя емкость конденсатора С1 или резистора R2 регулируем  время задержки.

Реле времени своими руками

Р. задержки выключения 220в вентилятора за 1 час своими руками

Еще один вариант использования реле с задержкой — управление вентилятором или вытяжкой в душе или уборной. Вот схема для сборки самостоятельно.

Схема управления вентилятором в душе или уборной

Работает она в двух режимах выбираемых с помощью переключателя на реле. Сигнал для срабатывания реле — подача напряжения на освещение комнаты.

Для душа:

1. В помещении включается освещение.
2. Вы пользуетесь ванной.
3. Выйдя, вы выключили свет.
4. Начинается отработка времени задержки (пока накопится пар).
5. После задержки включается вентилятор на время необходимое для удаления пара.

Для уборной:

1. После того как зажегся свет начинается отсчет времени.
2. Через полминуты или больше (зависит от настроек) включится вытяжка.
3. Вентилятор работает в протяжении программно заданного времени.

Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки

Предложенную схему есть возможность собрать и на импортных реле, два варианта представлены ниже.

Подключение вытяжки на импортных реле

Алгоритм работы данных схем следующий.

1. Одновременно с включением освещения включается вытяжка.
2. После того как освещение выключено начинается отсчет времени.
3. Когда задержка прошла, вентилятор обесточивается.

Приборы настраиваются на время работы после выключения света то 15 минут. Для изменения задержки достаточно провернуть крестообразной отверткой или любым аналогичным инструментом ручку на их панели.

Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb

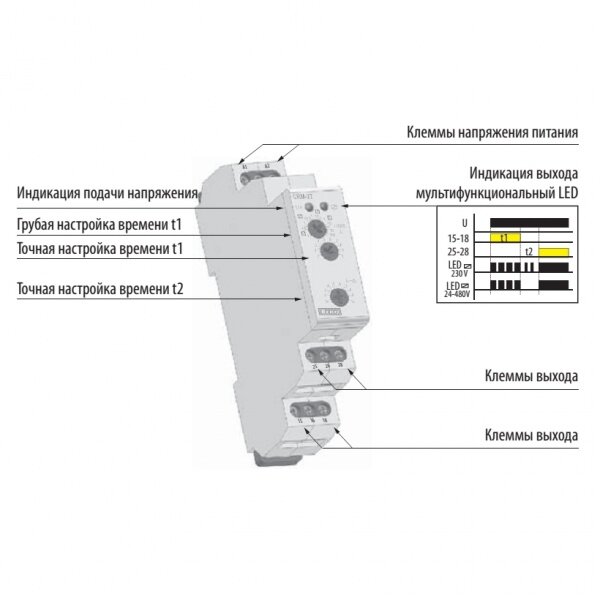

Вместо специальных реле для вентилятора, используем многофункциональные. На рисунке ниже представлены отечественные модели, но легко найти и выбрать и импортные.

Российские многофункциональные реле

Вариант — выбрать продукцию компании ABB.

Реле времени с задержкой от ABB

Подключаются устройства в цепь питания вентилятора, а затем ручками настраивают время работы и задержки.

Отечественные реле двухканальные, второй канал, возможно использовать для управление освещением. Для этого надо настроить их так лампочка гасла через время достаточное для использования помещения. Достигается экономия электроэнергии, если в доме есть забывчивые люди.

Самодельное Р. для задержки включения автомобильной сигнализации

Еще один вариант использования задержки — включить ее в цепь автомобильный сигнализации. Варианты этой охранной системы блокируют двери сразу после того как вы их закрыли, это не очень удобно, захлопнув машину с ключами и брелоком управления сигнализации остаешься на улице. Если смонтировать реле с задержкой в одну-две минуты у водителя будет время исправить ошибку. Вот вариант схемы.

Схема для задержки включения сигнализации

Устройство собрано на отечественных радиоэлементах навесом включается в цепь питания системы охраны. Изменяя емкость конденсатора можно регулировать время задержки.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Первый, второй и третий номер в нашем рейтинге реле

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

3 частые ошибки при выборе Р.В.

1. Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
2. Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
3. Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.

Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.

elektro220v.ru

Реле времени однокомандное задержка выключения

Изготовитель Меандр → РВО-15

Реле времени однокомандное РВО 15 задержка включения, задержка выключения

Реле времени РВО-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы .Реле времени выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели реле времени расположены: два переключателя для задания выдержки времени (t) установка значений единиц 0-9 и десятков 0-9, переключатель “множитель” для выбора диаграммы работы реле времени и задания временного диапазона, зеленый индикатор включения питания «U», желтый индикатор срабатывания встроенного исполнительного реле.Исполнение 1-МОДУЛЬ, крепление на DIN рейку и на ровную поверхность.

Работа реле времени

Диаграмма работы реле времени выбирается с помощью переключателя “множитель” и имеет 5 диапазонов выдержки времени (0,1с-1с- 0,1м-1м-0,1ч) для первой диаграммы (работа с «паузы» — включение встроенного электромагнитного реле от начала подачи питания через заданное время t) и 5 диапазонов выдержки времени (0,1с-1с-0,1м-1м-0,1ч) для второй диаграммы (работа с «импульса» — встроенное электромагнитное реле включается одновременно с подачей питания и выключается через заданное время t).Диапазоны времени:0,1с-9,9с1с-99с0,1м-9,9м1м-99м0,1ч-9,9чТребуемая временная выдержка t определяется путем умножения числового значения, установленного на переключателях “единицы” и “десятки”, на множитель выбранного диапазона на переключателе “множитель”. В исходном и во время выключенного встроенного электромагнитного реле замкнуты контакты 15-16 и 25-26. Во время включенного встроенного электромагнитного реле горит желтый индикатор и замкнуты контакты 15-18 и 25-28. Напряжение питания АСDC24В подается на клеммы «+А3» и «А2», а напряжение АС220В — на клеммы «А1» и «А2». Схема подключения реле времени приведена на рис и на шильдике, расположенном на корпусе реле. Для изменения диапазона выдержки времени реле необходимо выключить.

Технические характеристики реле времени

Параметры	Значения
Напряжения питания	АС220В ± 10%, 50 ГцАСDC24В ± 10%
Диапазон выдержек времени	0,1 сек — 9,9 час
Диаграммы работы реле времени-задержка включения
Диаграммы работы реле времени- задержка отключения
Погрешность отсчета выдержки времени	не более 2%
Время готовности	не более 0,15 с
Время повторной готовности	не более 0,1 с
Максимальное коммутируемое напряжение	250 В
Максимальный коммутируемый ток при активной нагрузке:АС250В, 50 Гц (АС1)DC30В (DC1)	5 А5 А
Схема подключения
Максимальная коммутируемая мощность	1000 ВА
Максимальное напряжение между цепями питания и контактами реле	АС2000В, 50 Гц, (1 мин. )
Механическая износостойкость, циклов не менее	10х106
Количество и тип контактов	2 переключающие группы
Степень защиты реле по корпусупо клеммам	IP40IP20
Диапазон рабочих температур	-25 … +55°С
Температура хранения	-40 … +60°С
Габаритные размеры	17,5 Х 90 Х 63мм
Масса	100 г

www.110volt.ru

• Ip44 расшифровка
• Сушит ли воздух конвектор электрический
• Архитектура электропроводки
• Вред инфракрасных обогревателей для человека
• Наведенное напряжение и защита от него
• Авр автоматика для генераторов
• Мосэнергосбыт переоформить счет на нового собственника
• Электрический теплый пол энергопотребление
• Первичный инструктаж что такое
• Точечные светильники на кухне размещение
• В чем измеряется освещение в помещении

Реле отключения питания 220в

Обычное реле предназначается для включения устройств после поступления сигнала. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается программируется. Важно знать — реле с задержкой включения и выключения 2 разных устройства. Обычное реле времени включает смонтированное после них устройство на установленный при настройке промежуток времени. Устройства с задержкой работают не так.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Простой узел задержки выключения устройств. Задержки включения реле схемы
• Реле времени (общего назначения)
• Реле времени с задержкой выключения 220 В и его применение
• Таймеры включения, таймеры выключения, реле времени
• Реле времени
• 12 примеров использования реле времени с задержкой выключения или включения в быту

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Реле времени (NE555) как работает, как подключать 220В нагрузку

Простой узел задержки выключения устройств. Задержки включения реле схемы

Про то, что высокое напряжение надо подавать уже после того, как прогреются катоды, мы сейчас рассуждать не будем, а примем как данное. Что, собственно, побудило взяться за В схеме законченного устройства было приведено вот такое решение задержки подачи анодного напряжения:. Как это работает? По мере заряда времязадающего конденсатора плавно возрастает напряжение на базе эмиттерного повторителя на составном транзисторе. Соответственно так же плавно увеличивается напряжение на обмотке реле. В какой-то момент напряжение достигает напряжения срабатывания реле и — контакты замыкаются.

Неспешно так замыкаются, неуверенно, подрагивая и подпрыгивая. Дребезг механических контактов практически неистребим, само по себе явление неприятное, а в высоковольтной части схемы мы хотим иметь его по-минимуму. Ещё одно негативное замечание по поводу данной топологии: при выключении питания обмотка реле будет запитана от времязадающего конденсатора через базы дарлингтона.

Скорее всего, транзистор выдержит. Но как-то это не по-нашему. Следующий вариант «выпрыгнул» на меня из datasheet на замечательную микросхему tl от серьёзных производителей полупроводников «Texas Instruments»:. Встретил данную схемку в разделе «любимых кирпичиков» у одного весьма уважаемого усилителе-строителя.

Справедливости ради надо отметить, что там автор тоже задумался о гистерезисе и в теории предложил ввести ПОС, но в готовой конструкции всё-же сэкономил:. Скопировано без разрешения. Потёрто всё не относящееся к предмету обсуждения.

Ежели кого обидел — сотру, только намекните! Вобщем, повёлся я на авторитеты, отбросил свои сомнения и использовал «компаратор» на tl сразу в своей конструкции В моём случае управляло то реле не анодным напряжением, а сигнал коммутировало, так что дребезг был просто слышен в колонках.

Стоит заметить, что в схеме с tl напряжение на времязадающем конденсаторе никогда не поднимется выше порогового плюс ещё чуть-чуть. Так что конденсаторы можно смело использовать хоть на 4 вольта. После некоторых раздумий решил заменить tl-ку на схему на комплементарных транзисторах, имитирующую работу трёхпереходных структур тиристоров. Блокирующие конденсаторы по 0. Объяснение простое: при большой скорости нарастания напряжения питания заряд «миллеровской» ёмкости приоткрывает оба транзистора — и схема защелкивается.

Последний вариант включается просто идеально, с задержкой чуть больше минуты. Но как всегда осталось что доработать: предлагаемая схема не обладает термостабильностью порога как у tl хотя зачем, если времязадающий элемент — электролитический конденсатор?

Выключение происходит только при полном снятии тока нагрузки в данном случае меня это вполне устраивает. Так что, если всё это вдруг будет важно в каком-либо другом применении — я бы снова использовал tl, но уже введя положительную обратную связь. Здравствуйте, уважаемые читатели сайта sesaga. После прочтения статьи о реле времени с задержкой включения я попробовал собрать схему реле с задержкой выключения для вентилятора в туалете и мне не понравилась схема бестрансформаторного источника питания на двух диодах и гасящем конденсаторе, применяемая в статье.

Поскольку схема получилась очень прожорливая и потребляла достаточно много тока на собственное питание, мною был установлен диодный мост, что позволило снизить потребляемую мощность до 10 Вт общая потребляемая мощность реле времени зависит от типа применяемого реле.

Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками. Принцип работы реле времени простой. При замыкании контактов кнопки S1 без фиксации питание подаётся в схему через бестрансформаторный блок питания и таймер NE оказывается во включенном состоянии. Открывается транзистор VT1, срабатывает реле КL1 и блокирует контакты кнопки S1, оставляя питание схемы реле времени и включенный вентилятор на время заданной задержки выключения.

Таким образом обеспечивается нулевое потребление тока в режиме ожидания. В общем реле времени работает отлично и ток не потребляет в выключенном состоянии. Печатку в формате lay рисовал исходя из имеющихся деталей. Для подключения проводов использовал самозажимной коннектор от сгоревшего балласта люминесцентной лампы типа ЭПРА 2х36 и им подобных, что очень удобно при монтаже слаботочных цепей, главное быстро.

Таймер применен в SMD корпусе, а кнопка S1 взята от квартирного звонка. Для решения задач, связанных с автоматизацией производства и выдерживанием определенных временных интервалов, проведения разного рода мероприятий, для организации запланированных пусков и остановок нужного оснащения используется двенадцативольтовое реле времени. Точное и надежное функционирование данного прибора является залогом производства продукции высокого качества. Примерами таких работ могут служить точечная сварка, спайка металлических изделий, закаливание железа токами высокой частоты, процессы электрохимического и термического характера.

Контактные элементы электрореле выдерживают от восьми до десяти Ампер и рассчитаны на мощность более Вт, на которую определено освещение с энергосберегающим эффектом и не более 2кВт работающего обогревательного устройства. Электронное временное реле способное выдерживать нагрузку от 0,5 киловаттного двигателя, приводит в работу контакторные катушки на ВА, удерживает в рабочем состоянии безиндуктивные постоянные токи.

Для создания бесперебойного функционирования реле и повышения ресурса большинство схем реле комплектуются трансформаторными элементами для питания:.

Упрощенное реле времени считается электромагнитным устройством нейтрального типа, в основе которого заложено применение тока постоянного значения. Для задачи выдерживания определенного времени порой достаточно замедлить срабатывающий момент устройства и поменять отпускающий момент.

В нормальных релейных устройствах временной интервал задержки с помощью рс цепочки составляет интервал, равный десяти — тридцати процентам от времени страгивания. Временные релейные приборы разделяют по вариантам работы элемента восприятия, по конструктивным особенностям и виду исполнительной части, по функционированию элемента замедления. Наиболее часто используются следующие устройства:.

На рис. Для коммутации более мощных потребителей энергии, например для коммутации активной нагрузки в сети В придется вводить в схему более мощное реле таким образом, чтобы контакты К1 подавали питание на дополнительное реле, а оно своими контактами коммутировало нагрузку. В представленном виде — это готовое простое устройство,. Смещение, задаваемое через резистор R2 на базу транзистора VT1, не открывает его, но держит в состоянии ожидания. Диод VD1 препятствует броскам напряжения через обмотку реле при его включении и устраняет дребезг контактов К1.

Реле К1 включит нагрузку. Тогда транзисторы закроются и реле К1 обесточится. Реле К1 — любое на напряжение срабатывания 6…10 В. Провода соединения переключателя S1 со входом схемы должны иметь минимальное сопротивление. Реле времени с задержкой выключения позволяет автоматизировать работу современных приборовНа сегодня, существует множество устройств, призванных облегчить быт современного человека. Так, из промышленной сферы в хозяйственно-бытовую перешли и реле времени, позволяющие автоматизировать работу современных электроприборов и систем.

Какие виды временных реле предлагает современный рынок, как выбрать временной регулятор и собрать прибор своими руками — читайте ниже.

Реле временной задержки — это специальные устройства, главным предназначением которых является обеспечения последовательной работы элементов схемы в течении определенного времени после включения или отключения питания. Задержки, создаваемые реле, по продолжительности могут быть как минутными и часовыми, так и суточными, недельными. При этом, с помощью одного сигнала реле способно одновременно контролировать работу нескольких схем.

Отдельно выделяют электронные реле времени. Временная задержка в таких устройствах реализуется посредством аналоговых и цифровых технических решений. Зачастую эти решения представлены цифровыми таймерами. Реле задержки времени бывает нескольких типов. Электронные реле получили широкое распространение благодаря наиболее широкому диапазону регулировки временной задержки. Так, электронное реле способно контролировать работу элементов схемы с временной выдержкой от доли секунды до нескольких тысяч часов.

Кроме того, к достоинствам электронных реле относятся их небольшие габариты, экономичное энергопотребление и многофункциональность. Существуют также временные реле, работающие на микропроцессорах. Такие модели считаются наиболее эффективными. Для удобства реле времени классифицирует по типу исполнения. Такая классификация позволяет разделить устройства на реле для промышленного использования и бытовые контроллеры. Проще всего устанавливаются моноблочные и модульные устройства.

Моноблочные реле представляют собой автономные устройства для внешней установки. Такие устройства оснащены встроенными элементами питания, имеют клеммы для подключения нагрузки.

Модульные реле являются разновидностью моноблочных, и используются для монтажа в электрощитах. Моноблочные и модульные устройства устанавливаются легче всего.

Кроме того, такие устройства используют при автоматизации тепличного хозяйства. Сфера применения временных реле крайне широка и зависит от типа устройства. Так, все реле времени делятся на устройства с задержкой включения после подачи питания и приборы с временной задержкой выключения после отключения нагрузки. Наиболее распространенными в бытовой сфере и коммунальном хозяйстве являются реле с временной задержкой выключения.

Таким образом, реле времени позволяют использовать различное электрооборудование только по его фактической надобности, исключая вероятность его нецелесообразного использования. Это не только экономит расход электроэнергии, но и продлевает срок эксплуатации электроприборов. Реле с выдержкой времени на включение применяют для контроля работы промышленной и хозяйственно-бытовой автоматики. Так, например, устройства можно использовать для автоматического восстановления работы бытовой техники, осветительных приборов, вентиляционных, и отопительных систем после возобновления подачи напряжения.

Главным критерием выбора временного реле для однофазных сетей В является диапазон задержки. Этот параметр определяется назначением устройства отключения.

Так, например, для реле, подключенного к вентилятору в санузле, будет достаточно задержки выключения в диапазоне от 1 сек до 1 часа. Это связано со сферой их использования. Зачастую, после восстановления энергоснабжение, включение промышленной, бытовой и хозяйственной автоматики должно выполняться незамедлительно. Так, задержка на включение бытового электрооборудования должна составлять не более 2 мин. Главным критерием выбора временного реле для однофазных сетей является диапазон задержки.

Реле времени (общего назначения)

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить реле задержки отключения и подобные товары, мы предлагаем вам 2, позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «реле задержки отключения», Основы может варьироваться в весьма широком диапазоне, есть Переключатель времени , Реле напряжения, и каких только еще нет. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав.

Питание от сети В, максимально допустимый ток нагрузки каждого реле не более 5 А, диапазон задания временных интервалов от 0,01с до 99ч.

Реле времени с задержкой выключения 220 В и его применение

Таймеры включения, таймеры выключения, реле времени применяются для включения и выключения электропотребителей по заданной программе в течении заданного времени. Цена: ,00 грн. Принцип работы таймера : Подключает нагрузку к потребителю электроэнергии в заданный момент времени на заданный промежуток времени. В режиме ожидания отображает текущее время дня. Принцип работы таймера : Включает и выключает электропотребителей по заданной программе в течении заданного времени. Принцип работы таймера : Включает электропотребителей при замыкании контакта «К» и отключает электропотребителей с установленной временной задержкой после размыкания контакта «К». Прибор служит для формирования временной задержки на отключение нагрузки в различных технологических, производственных и хозяйственных процессах.

Таймеры включения, таймеры выключения, реле времени

Хорошо, спасибо. По каким-то причинам не удалось отправить ваш запрос, пожалуйста попробуйте еще раз. Попробовать еще раз Закрыть. Каталог товаров. Главная Продукция Низковольтное оборудование Реле Таймера и реле времени.

Производство электротехнической продукции релейной защиты и автоматики. Toggle navigation.

Реле времени

В этой статье мы рассмотрим различные варианты схем реле задержки времени с напряжением питания Вольт. Принцип работы такого устройства в том, что при появлении стартового события: нажатие кнопки или включение в питающую сеть, устройство подключает нагрузку к сети. По прошествии заданного времени происходит выключение нагрузки и больше она не включается, вплоть до наступления следующего стартового события. Существует множество различных схемотехнических решений для таких реле времени выключения на Вольт. Разберем в начале какие варианты возможны. Первый вариант — наименее чувствителен к типу подключаемой нагрузки и устойчив к токовым всплескам; симистор — менее надежен и чувствителен к индуктивной нагрузке; а тиристор не может коммутировать синусоидальное напряжение В, поэтому как правило управляет только полуволной.

12 примеров использования реле времени с задержкой выключения или включения в быту

Данное реле времени предназначено для поддержания работы подключенного устройства после размыкания управляющих контактов. Обычно, реле времени такого типа применяют для подключения вытяжной вентиляции в санузлах. Освещение включается с помощью выключателя. После выкючения освещения, вентилятор продолжает работать, и отключится через заданный промежуток времени. Например, вы отключаете электропитание станка, а вентиляторы должны проработать некоторое время после отключения двигателя, чтобы охладить его.

Реле времени 30 секунд В AC (задержка включения и отключения). Подробная информация о товаре/услуге и поставщике. Цена и условия поставки.

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки В с заданным интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени.

После подачи напряжения и отсчёта установленной выдержки времени включается реле, замыкаются контакты. В таком положении реле остаётся до отключения питания. Возможны варианты работы реле времени: обратный описанному вариант, совмещение функций. Реле времени применяются для управления электроустановками и механизмами в соответствии с технологическими процессами: управление вентиляцией, конвейерами, отоплением и т. Be the first to know about promotions, exhibitions and interesting news from the world of electrical products.

Электронные двухканальные реле времени с задержкой на включение предназначены для коммутации электрических сетей переменного тока и постоянного тока с регулируемой задержкой времени. Реле времени REV является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.

Про то, что высокое напряжение надо подавать уже после того, как прогреются катоды, мы сейчас рассуждать не будем, а примем как данное. Что, собственно, побудило взяться за В схеме законченного устройства было приведено вот такое решение задержки подачи анодного напряжения:. Как это работает? По мере заряда времязадающего конденсатора плавно возрастает напряжение на базе эмиттерного повторителя на составном транзисторе.

Выше перечисленные группы свою очередь подразделяются на подгруппы. Электронное реле работает при наличии напряжения питания, которое подается на электронную схему в современных приборах это, как правило, микроконтроллер или логические микросхемы, таймеры и пр. Термин «срабатывает» означает,что подается команда на исполнительное устройство, в качестве которого может быть встроенное электромагнитное реле, тиристор, оптоэлектронный элемент, транзистор и пр. Электромагнитное реле замыкает и размыкает свои контакты которые подключены во внешнюю цепь автоматики.

Реле времени с задержкой выключения на 220В и их характеристики

Содержание

• 1 Что это такое
• 2 Где и как используется
• 3 Особенности конструкции
• 4 Технические характеристики
• 5 Какие есть виды
  • • 5.0.1 Электронные типы
    • 5.0.2 Устройства с электромагнитным замедлением
    • 5.0.3 Импульсное или бистабильное реле
    • 5.0.4 Реле давления
    • 5.0.5 С пневматическим замедлением
    • 5.0.6 Приборы с часовым или анкерным механизмом
    • 5.0.7 Моторные устройства
    • 5.0.8 Программное реле
• 6 Достоинства
• 7 Недостатки
• 8 Как выбрать
• 9 Как сделать своими руками
• 10 Как подключить

Для создания автоматизации многих процессов производятся специальные устройства под названием реле времени. В статье детально описывается их предназначение, технические характеристики, как использовать, какие существуют виды, достоинства и недостатки, как не ошибиться при выборе продукции. Также прилагаются схемы подключения устройства и как сделать своими руками.

Что это такое

Реле времени – прибор, основанный на работе по принципу аккумулятора. Зачастую он выполняет функции переключателя и прерывателя. Продолжительность рабочего времени этого устройства может быть часовая, суточная или недельная. Многие виды переключателей оснащены электромагнитом для механического управления переключателем. Существуют также — твердотельные реле —, у которых нет механически движущихся частей. С помощью низких уровней напряжения, которые подаются на клеммы управления, такие аппараты используются для включения и выключения высокомощной цепи.

Когда электрический ток проходит через катушку, он генерирует магнитное поле. Поле активирует якорь, и последующее движение подвижного контакта (или контактов) создает или разрывает (в зависимости от конструкции) соединение с фиксированным контактом. Если группа контактов была закрыта, когда аппарат был обесточен, то движение размыкает контакты и разрывает соединение, и наоборот, если контакты были разомкнуты. Когда ток в катушке отключается, якорь возвращается силой, примерно вдвое меньшей магнитной, в своё естественное положение. Как правило, эта сила обеспечивается пружиной, но гравитация также широко используется в промышленных пускателях двигателей. Большинство таких приборов изготавливаются для более ускоренной работы. В низковольтный условиях уменьшает шум, а в условиях высокого напряжения тока уменьшает искрение.

Обычно производятся и выпускаются реле времени с задержкой выключения 12 В, 24 В и 220 В.

Где и как используется

Реле времени с задержкой выключения 220 В распространены в областях распределения и производства электрической энергии. Защита, которую они обеспечивают высоковольтным линиям, создаёт безаварийный режим работы подстанций, а также иного оборудования.

Элементы управлений защиты изготовлены для коммутации присоединения при очень высоких рабочих напряжениях (несколько тысяч Вольт).

Благодаря установке защиты реле возможно резервирование линий электропередач, а также мгновенное отключение поврежденных или опасных участков электросетей.

Устройства электромагнитного типа повсеместно используются в разных видах бытовой техники, таких как стиральные машины, холодильники и т. д.

Сегодня — реле времени — такого типа широко используется в системах управления производственными и конвейерными линиями. Такие системы управления, как правило, применяются на производствах с высокими паразитными потенциалами, при которых управление полупроводниковых систем становится невозможным.

Особенности конструкции

1. Катушка.
2. Неподвижный магнитопровод.
3. Якорь (катушка или подвижная часть магнитопровода).
4. Оттяжная пружина и блок-контакты.
5. Регулировочный винт.
6. Траверса.

В месте, где соприкасаются якорь и сердечник, размещена немагнитная прокладка. Она нужна для того, чтобы якорь не прилипал непосредственно к сердечнику. Если же прокладки нет, то отбрасывающая пружина не сможет перенести удерживающее усилие остаточного магнетизма сердечника. В таком случае прибор не сможет отключиться.

Выдержкой реле времени называется время с момента подачи импульса на саму катушку до периода срабатывания контактов. Регуляция выдержки делается изменением толщины прокладки и натяжением оттяжной пружины с помощью винта в зависимости от типа устройства. Длительность выдержки зависит от толщины натяжения пружины и толщины немагнитной прокладки. Чем меньше напряжение и чем тоньше прокладка, тем выдержка больше.

Технические характеристики

Размеры реле времени 12 Вольт с задержкой выключения: 65х36х23 мм.

Размеры устройства 220 вольт с задержкой выключения: 68х86х18мм.

• Сетевое напряжение. Пределы: верхний – от 220 В до 280 В, нижний – от 120 В до 210 В.
• Напряжение питание в пределах от 100 В до 420 В.
• Номинальный ток – 5 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63 А.
• Потребляемый ток – 2. 8 мА, 5.8 мА (у модели SR 1), 10 мА, 76 мА, 86 мА.
• Номинальная мощность нагрузки – 1 кВА, 3 кВА, 5.5 кВА, 7 А, 8.8 кВА, 11 кВА, 13.9 кВА.
• Период задержки подключения нагрузки (регулируемый) от 3 до 600 секунд.
• Время отключения питания нагрузи во время снижения напряжения от 1 до 0.04 секунды в зависимости от вида устройства. Во время повышения напряжения – от 0.01 до 0.05 секунды.
• Допустимое количество включений (при подключённой нагрузке) от 50 000 до 100 000 раз.
• Для трёхфазной конструкции существует возможность настроить величину перекоса фаз в пределах от 10 В до 80 В.
• Настраиваемое время при заданном перекосе от 0 до 30 секунд.

Стандарты защиты:

• IP 20 – защита устройства от проникновения внутрь его корпуса предметов с диаметром, превышающим 12.5 мм.
• IP 56 – защита от обычных и сильных водяных струй.

Какие есть виды

Электронные типы

Это наиболее распространённая разновидность. У них есть функция контроля процессов с выдержкой в несколько долей секунд. Время беспрерывной эксплуатации составляет несколько тысяч часов. Они небольшие, мало потребляют электроэнергии и имеют разные дополнительные функции в зависимости от производителя.

Устройства с электромагнитным замедлением

Для их работы нужен постоянный ток. Во время нарастания основного магнитного тока срабатывает задержка устройства, поэтому в дополнительной обмотке делается ещё один поток, которой не даёт возрастать основному.

Импульсное или бистабильное реле

—Импульсное реле — отличаются от электронных тем, что когда на них подаётся импульс напряжения, то оно включается, когда подаётся следующий импульс – отключается. Оно применяется в автоматике и системах охраны. Во время подачи импульса с одной полярности и якорь занимает одно положение, одновременно замыкая пару контактов. Во время подачи импульса обратной полярности якорь занимает диаметрально противоположное напряжение, также замыкая пару контактов.

Реле давления

—Реле давления — предназначено для автоматизации системы водоснабжения. Оно отвечает за включение и выключение насоса в автоматическом режиме при изменении водного давления

С пневматическим замедлением

У этого вида имеется пневматический демпфер. Чтобы регулировать время, нужно изменить сечение отверстия. В этих устройствах большое количество контактов, которые могут переходить из нормально разомкнутого в нормально-закрытое состояние. Такая разновидность переключателей используется там, где нужен последовательный контроль. У них легко заменяются катушки, а выдержка времени составляет от 0.4 до 180 секунд.

Приборы с часовым или анкерным механизмом

Они работают с помощью пружины, которую заводят под электромагнит. Анкерный механизм начинает работать, когда на шкале выставляется заданное время. Устройство 2РВМ является классическим представителем данной разновидности. Его назначение – управление двумя электроцепями (независимыми) на замыкание и размыкание. Управляются они благодаря посуточным программам, которые устанавливаются при помощи установки штырей в два специальных диска.

Моторные устройства

Они отличаются высокой выдержкой времени – от пяти секунд до трёх-пяти часов.

Программное реле

Оно применяется для коммуникации электродвигателей, автоматизации локальных контуров и осветительных нагрузок. Отличаются от других видов тем, что контакты делаются из серебра, а от программируемых логических контроллеров малым количеством каналов ввода-вывода, небольшим объёмом памяти и невозможностью совершать сложные математические операции.

Достоинства

• Высокая точность.
• Небольшие размеры и вес.
• Надёжность.
• Минимизирована вероятность ошибки.
• Гальваническая развязка между цепью и контактами.

Недостатки

• Высокая стоимость.
• Настройки могут устанавливаться только на минимальном интервале.
• Требует точное программирование.

Как выбрать

Основные критерии выбора продукции:

• Упаковка должна быть без повреждений, а также чистой и сухой.
• Обязательное наличие штрихкода (и/или QR-кода).
• Правильность написания названия продукции и производителя.
• Наличие паспорта и/или инструкцию.
• Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

• репутация производителя;
• допустимый предел напряжения;
• мощность;
• уровень защиты от влаги и пыли;
• предел срабатывания;
• отсутствие любых повреждений на корпусе;
• источник питания (от сети или автономный).

Как сделать своими руками

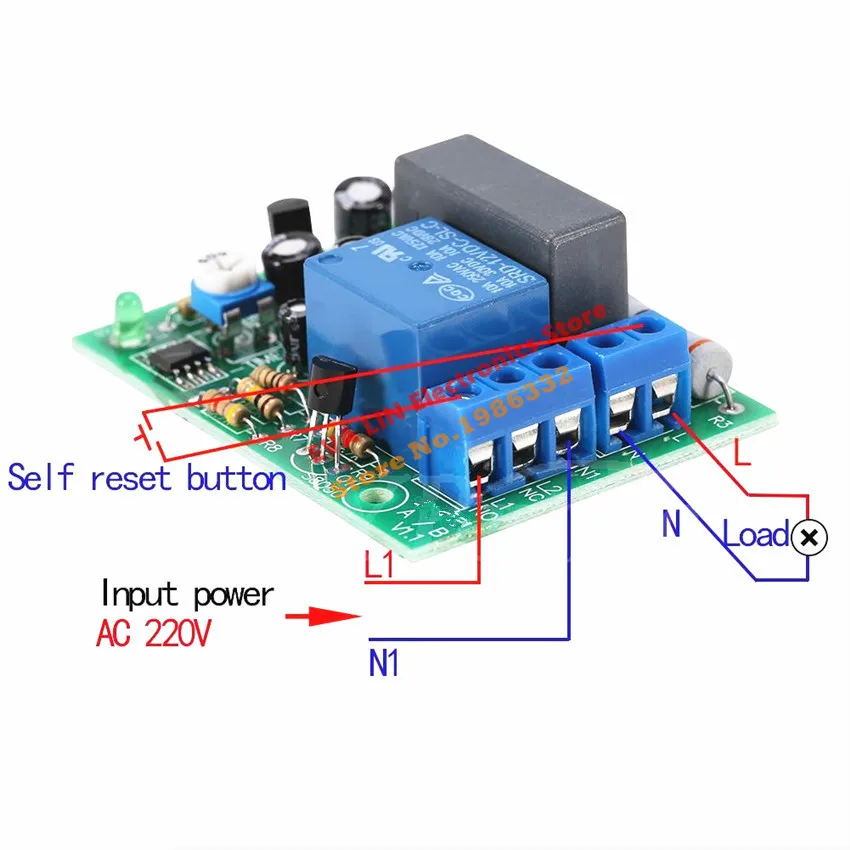

Конденсатор C1 задаёт время. С помощью резистора R1 осуществляется регулировка времени. Питание платы составляет 12 В. Регулировка нагрузки происходит через контакты.

Как подключить

Схема реле с задержкой на отключение

Сферы применения реле довольно широки – начиная от производства (автоматизации многих процессов), заканчивая эксплуатацией в быту. В связи с этим выбор такого типа устройства – довольно ответственная задача, так как от него зависит работа иных приборов и аппаратов.

220В регулируемый таймер задержки — Купить 220В регулируемый таймер задержки с бесплатной доставкой

Бренды

ПОДРОБНЕЕ

Напряжение

Применение

• Для помещений (6)

ПОДРОБНЕЕ

Цвет

• Белый (6)

ПОДРОБНЕЕ

Тип штекера

Протоколы

Каналы управления

• Дом

• «» 22 результатов

Цена —

ОК

Доставить из

Всего 1 страница

Перейти на страницу

Перейти

Подтвердите свой возраст

Вам должно быть не менее 18 лет, чтобы войти в этот раздел.

МНЕ ДО 18 ЛЕТ МНЕ СТАРШЕ 18

Китайский производитель автоматических выключателей, реле времени, поставщик реле контроля

горячие изделия низкого напряжения

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Горячие продукты управления

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие солнечные продукты

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Новое поступление

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Автоматический выключатель , Реле времени , Реле контроля
	Количество работников:	106
	Год основания:	28 февраля 2007 г.
	Сертификация системы менеджмента:	ИСО9001:2015
	Среднее время выполнения:	Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц
