Реле термисторной защиты электродвигателей РТ-М01-1-15



Главная / Каталог КИПиА / Приборы / Реле контроля / Реле термисторной защиты электродвигателей РТ-М01-1-15





Назначение и особенности реле термисторной защиты

Предназначено для защиты электродвигателей и другого оборудования от перегрева.


РТС – резистор (в комплект не входит, поставляется отдельно)

 Термисторное реле защиты контролирует температуру двигателей, оснащенные позисторами (термисторы с положительным температурным коэффициентом — РТС резисторы), встроенные в обмотку двигателя ( они укладываются в обмотку двигателя производителем).

Реле термисторной защиты функционирует независимо от номинального тока двигателя, класса электроизоляционных материалов и вида пуска.
  Реле термисторной защиты устанавливается в электрическом шкафу, а датчики установленные на объекте с помощью электрической проводки подключаются к соответствующим клеммам РТ-М01-1-15.Зависимая от температуры защита предпочтительна в тех случаях, когда по току невозможно с достаточной точностью определить температуру двигателя. Это касается прежде всего двигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременный режим) или двигателей с регулируемым числом оборотов при помощи преобразователей частоты.
  Термисторная защита эффективна также при сильном загрязнении двигателей или выходе из строя принудительного охлаждения.
  Следующей областью применения термисторной защиты является температурный контроль в трансформаторах, жидкостях и подшипниках для их защиты от перегрева.
Если температура и напряжение питания в пределах нормы, то контакт исполнительного реле замкнут, и питание электроустановки включено.
В качестве датчиков применяются последовательно соединенные терморезисторы (от 1 до 6),   находящиеся в зоне контроля температуры.     Сопротивление датчиков (датчика) имеет меньшее значение при «нормальной температуре» и большее при повышении температуры (температуры, на которую устанавливаются датчики …+70°С,+80°С,+90°С,+100°С,+110°С,+120°С…). Когда температура контролируемого объекта в норме, исполнительное встроенное реле включено, при нагревании одного из датчиков при температуре выше заданной реле выключается и включается при остывании.

Подробнее  о позисторах РТС см. здесь



Схема подключения Схема включения

Технические характеристики реле термисторной защиты
Напряжение питания, В АС 220,
АС 100, 380 (по исполнениям)
Тип термометрических датчиков РТС-резистор (позистор) СТ14. 2 или другой, соответствующий DIN 44081/44082 на необходимую температуру срабатывания
Число цепей термометрических датчиков До 6
Сопротивление отключения реле 3.6 кОм ± 5%
Сопротивление включения реле 1.6 кОм ± 5%
Макс. суммарное сопротивление в холодном состоянии датчиков <1.5кОм
 Контроль датчиков на КЗ <25Ом
Сопротивление включения реле после КЗ >50 Ом
Макс. длина проводки для распознавания КЗ 2х100м при 0.75мм2; 2х400м при 2.5 мм2
Время реакции <0.1с
Индикация рабочих состояний -напряжение питания
-срабатывание реле
-перегрев двигателя
-КЗ датчиков
Контакты реле 1з+1р
Макс. коммутируемый ток, (АС1) 16А/250В
Макс. коммутируемое напряжение 400В
Диапазон рабочих температур, С -40…+55°С
ТУ ТУ 3425-007-31928807-2009
Габаритные размеры, мм 17.5 х 90 х 66 (1 модуль)





RZD — реле защиты электродвигателей

Главная Line Energy — Приборы автоматики и релейной защиты Реле защиты электродвигателей RZD

Реле защиты электродвигателя

Предназначены для защиты трехфазных двигателей от перегрузки.

Выпускаются двух типов. С контролем по напряжению и с контролем по напряжению и току.

При наступлении аварийной ситуации реле отключает нагрузку, через время задержки, установленное пользователем (либо через 0,1 сек при резком скачке напряжения или обрыве «0»), а после восстановлении параметров сети — включает нагрузку через время задержки, установленное пользователем.

По напряжению контроль происходит аналогично реле контроля фаз: по превышению, понижению напряжения, асимметрии фаз, пропадании «0», порядку чередования фаз.

Модели RZD-03-02 (1 исполнительное реле на 16 А для подключения контактора)  и RZD-03-30 (3 исполнительных реле на 30 А для прямого подключения двигателей мощностью до 1.5 кВт — учитывая что стартовый ток может превышать номинальный до 5 раз).

С контролем по напряжению и току- аналогичная логика работы, с добавлением контроля одной из фаз по величине потребляемого тока.Есть функция блокирования аварийного отключения при превышения по току до 99 сек, используемая в момент старта двигателя.

Модели RZD-03-13 (контроль до 60 А), RZD-03-14 (Контроль до 100 А)

СКАЧАТЬ: Katalog LE

Реле защиты двигателей RZD-03-14



RZD-03-14 — Защита по току по 1-ой фазе до 100А, 1 группа контактов реле 20А.

RZD-03-14 позволяет контролировать максимальное и минимальное потребление тока, рекомендуется применять

для защиты двигателей погружных насосов.



Реле контроля фаз (реле защиты электродвигателя)  RZD-03-14 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети при:

недопустимых отклонениях напряжения хотя бы одной из фаз,

«слипании» или нарушении порядка чередования фаз,

асимметрии напряжения,

обрыве нулевого провода,

а также визуального контроля напряжения по трем фазам и потребляемого тока по контролируемой фазе.



RZD-03-14  имеет исполнительное реле на 16А для подключения трехфазного контактора.



Технические характеристики RZD-03-14 :

Напряжение питания

380В, 50Гц

Максимальный ток, коммутируемый   контактами реле

16А

Диапазон установки минимального   напряжения ULo

165-210B

Диапазон установки максимального   напряжения UHi

230-280B

Гистерезис напряжения H   (регулируется)

1-20B

Асимметрия напряжения dU   (регулируется)

1-100В

Диапазон установки максимального   потребления тока CHi

0,1-100А

Диапазон установки минимального   потребления тока CLo

0-100А

Погрешность измерения напряжения

±2В

Дискретность показания напряжения

Время реакции на аварию t1   (регулируется)

0,1-99,9 сек

Время повторного включения t2   (регулируется)

0,1-99,9 сек

Время блокировки пусковых токов   при включении



устройства t3 (регулируется)

0-99,9 сек

Максимально коммутируемое   напряжение

250В

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

2Вт

Подключение

Винтовые зажимы 2. 5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

52х65х90 мм 3 модуля

Монтаж

На DIN-рейке 35мм



Если не нарушен порядок чередования фаз, напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), асимметрия напряжения не превышает установленного значения (задается в пределах 1-100В), ток в цепи контролируемой фазы не ниже минимального (задается в пределах 0-100А) и не выше максимального значения (задается в пределах 0,1-100А), то контакты силового реле замкнуты, и на нагрузку подается напряжение.

В случае отклонения одного из вышеперечисленных параметров выше или ниже установленных значений, а также «перекоса» фаз, в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты исполнительного реле размыкаются. В случае «слипания» фаз или обрыва нулевого провода контакты реле размыкаются через 0,1с. При этом, подается напряжение на сигнализирующее устройство (фонарь, звонок и т.п.).

При восстановлении значений параметров напряжения в пределы установленных, через  время t2 (устанавливается в пределах 0,1-99,9с) происходит повторное включение нагрузки. Если устройство отключило нагрузку по причине перегрузки по току, то включение возможно только в ручном режиме, после устранения неполадок. На индикаторе устройства отображается причина отключения и значение аварийного параметра.

Реле RZD-03-14  устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.



Реле контроля фаз RZD-03-14, по сравнению с приборами производства «F&F Евроавтоматика», ЗАО «Меандр» и др. отличается высокими потребительскими качествами:

1.       Широкие возможности установки параметров.  Реле имеет широкий диапазон регулировок по всем параметрам, имеет возможность регулировки гистерезиса и допустимой асимметрии напряжения и времени срабатывания.

2.      Устройство позволяет контролировать максимальное и минимальное потребление тока. Установка минимального тока, позволяет, например, контролировать холостой ход электродвигателя, и позволяет применять реле для защиты двигателей погружных насосов.

3.      Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка+10%. RZD-03-14 является цифровым прибором, с точностью регулировки  +2В, что составляет около 2%.

4.      Высокая информативность. Наше реле имеет цифровую индикацию значения аварийного параметра, а также возможность, при аварийном отключении, подачи напряжения на внешнее сигнальное устройство.



Реле защиты электродвигателя RZD-03-30

Технические характеристики реле защиты электродвигателей RZD-03-30

Напряжение питания

380В, 50Гц

Устанавливаемые границы регулировки напряжений Ulo/Uhi

Ulo=165-210B / Uhi=230-280B

Устанавливаемая задержка реакции на аварию (t1)

0,1-99,9 сек

Устанавливаемая задержка повторного включения (t2)

0,1-99,9 сек

Условия и время немедленного отключения нагрузки

Нарушение чередования фаз\Ulo-30В\Uhi+30В\»обрыв нуля» — 0,1 сек

Гистерезис напряжения HU

1-20В (регулируется)

Диапазон установки асимметрии фаз dU

1-100В (регулируется)

Диапазон и дискретность измерения напряжения

165-300В, 1В

Погрешность измерения напряжения

±2В

Подключение

Винтовые зажимы 2. 5мм²

Контакты

3 замыкающих по 30А

Рабочий/максимальный ток

3 х 24/30А

Коммутационная износостойкость

>100000 циклов

Потребляемая мощность

<5Вт

Режим работы

Круглосуточный

Диапазон рабочих температур

-25 … +50°С

Монтаж

На DIN-рейке 35 мм, защелка

Степень защиты реле/ клеммной колодки

IP20/IP40

Габариты реле

72х65х90мм (4 модуля)



Описание RZD-03-30

Реле защиты электродвигателя, микропроцессорное, цифровая индикация. Регулировка нижнего и верхнего порога напряжения, гистерезиса, асимметрии, времени аварийного срабатывания и повторного включения. Контроль порядка чередования, обрыва, «слипания» фаз, обрыва нулевого провода. На DIN-рейку 35мм. 4 модуля



ВЫПОЛНЯЕМЫЕ ФУНКЦИИ RZD-03-30
    — цифровая индикация напряжения
    — отключение нагрузки при понижении или превышении заданного напряжения в любой из фаз
    — включение нагрузки при восстановлении заданного напряжения
    — отключение  нагрузки при пропадании любой из фаз
    — отключение нагрузки при  “перекосе” фаз
    — отключение нагрузки при  “слипании” фаз
    — отключение нагрузки при обрыве нулевого провода
    — отключение нагрузки при нарушении порядка чередования фаз
    — индикация аварийного состояния
    — просмотр значения аварийного параметра
    — установка минимального  порога напряжения ULo
    — установка максимального порога напряжения UHi
    — установка  напряжения “перекоса” фаз dU
    — установка “гистерезиса” напряжения H
    — установка времени аварийного срабатывания t1
    — установка времени повторного включения t2
    — просмотр установленных параметров

Изделие имеет  светодиодный дисплей, индуцирующий:
  -напряжение на каждой фазе;
  -причину аварийного срабатывания;
  -значение аварийного состояния.

 Изделие имеет одну группу переключающих контактов. При  замыкании  контактов исполнительного реле загорается  красный  светодиод.

В устройстве используются три кнопки управления и программирования параметров:
       -кнопка “ВВОД”      — вход в  режим  программирования   из  режима индикации и аварийного срабатывания  и  передвижение  по его пунктам,
       — кнопка «ВВЕРХ»    — увеличение значений  устанавливаемых параметров в режиме программирования,
       — вход в просмотр установленных значений в режиме индикации,
       — просмотр величины аварийного срабатывания
        -кнопка  «ВНИЗ»   — уменьшение значений  устанавливаемых параметров в режиме программирования,
        — фиксация и циклический просмотр индикации напряжения

При включении устройство в течение 2 секунд диагностирует состояние питающей сети и, если напряжение в пределах установленных значений, включает исполнительное реле. На цифровом индикаторе отображаются  напряжения фаз  L1, L2, L3  поочередно с интервалом 3с, при этом загорается желтый светодиод соответствующий  фазы.
  Если на индикаторе светится символ Lo или Hi — это сигнализирует о выходе за пределы установленных параметров настройки и включение таймера t1 аварийного отключения реле , при этом мигает светодиод соответствующей фазы. Если напряжение ниже установленного значения — светится символ Lo, если  выше — Hi.  Если в течение времени аварийного отключения t1 не восстановятся параметры настроек, произойдет отключение исполнительного реле. Числовое значение этой причины можно отобразить, нажав кнопку. При восстановлении параметров напряжения в пределах установленных значений реле автоматически включит нагрузку через установленное время повторного включения t2.
При скачкообразном изменении напряжения более 30 вольт от установленных значений, а также изменении порядка чередования фаз, независимо от времени t1  произойдет отключение исполнительного реле через 0,1сек.
При нарушении порядка чередования фаз на дисплее светится символ  Abc.  При  превышении напряжения “асимметрии”  фаз светится символ dU.



Скачать: Katalog LE



Приобрести и заказать реле защиты двигателя RZD  в Красноярске Вы можете в

ООО «САВЭЛ»:   Адрес офиса: 660123, г.Красноярск, ул. Парковая, 10а

Тел.: +7 (391) 264-36-57, 264-36-58,  264-36-52,

E-mail: [email protected]





Испытание реле защиты — OMICRON

JavaScript не активен

Вы отключили JavaScript. Пожалуйста, активируйте JavaScript для использования всех предлагаемых нами функций

Поскольку в современных энергосистемах системы релейной защиты играют ключевую роль, их надежная работа должна быть гарантирована в любое время. Соответственно, реле защиты и блоки управления реклоузерами необходимо проверять на протяжении всех этапов их жизни: от пробных испытаний при разработке, при производстве и вводе в эксплуатацию и до регулярных проверок в эксплуатации.

Инженеры-релейщики имеют дело не только с растущим количеством реле, но и со множеством различных их типов и назначений, начиная от электромеханических и до цифровых реле защиты на обычных или даже полностью цифровых подстанциях. В конечном итоге инженеры-релейщики должны не только проверять работоспособность устройств защиты, но и что система в целом правильно работает при повреждениях в сети. И все эти работы должны производиться по установленному графику.

Литература

Решение для испытания защитных реле с массой возможностей

Наш модульный подход, включающий мощные аппаратные и программные средства, позволяет с помощью одного универсального решения охватить весь спектр задач по испытанию реле защиты, с которыми инженеры сталкиваются ежедневно. Такой комплект можно легко сконфигурировать под ваши конкретные потребности, обеспечив и полностью автоматические испытания, и проведение тестирования уставок отдельных реле и системных испытаний, а также модульное расширение комплекта ,— идеальный задел на будущее.

Испытательные комплекты CMC

Универсальный калибратор для тестирования, калибровки и выполнения пусконаладочных испытаний

Pазнообразное программное обеспечение

Автоматизированные проверки, проверки уставок реле и системные испытания

Преимущества

Высокая степень автоматизации

Наш подход позволяет использовать тест-планы заводских приемочных испытаний при вводе в эксплуатацию и техническом обслуживании, а также полностью автоматизировать процесс тестирования.

Встроенная база знаний

Предоставляемая бесплатно библиотека Protection Testing Library (PTL) содержит шаблоны испытаний для самых разных моделей реле. Использование PTL позволяет значительно сэкономить время, поскольку планы испытаний и номинальные характеристики не требуется создавать с нуля.

Простая интеграция в среду IEC 61850

Данное решение можно быстро интегрировать в среду IEC 61850 и проводить пусконаладку как традиционных реле, так и IED IEC 61850.

Удобство документирования

Наше решение документирует правильность выполнения всех этапов испытаний при пусконаладочных работах и обеспечивает качество испытаний благодаря стандартизованным планам испытаний.

Специальные применения

С вашим испытательным комплектом СМС, пакетами операционного программного обеспечения и шаблонами испытаний из бесплатной библиотеки Protection Testing Library вы сможете выполнить и нестандартные проверки. Ниже вы найдете несколько из многочисленных примеров. Если у вас возникнут какие-либо вопросы касательно нестандартных применений, не стесняйтесь обращаться к нам в любое время.

Многосторонние испытания

Многосторонние испытания необходимо проводить при условии одновременного подключения со всех концов защищенной линии, и последовательности испытаний на каждом конце должны быть синхронизированы между собой. Системные испытания с использованием RelaySimTest дают возможность контролировать многосторонние испытания из одного места и в любой момент вносить в них изменения, если возникнет такая необходимость

Типовые испытания IEC 60255

Вы можете использовать наши специализированные пакеты испытаний, соответствующие требованиям IEC 60255, для испытаний дистанционной и дифференциальной защиты. Продуманное сочетание Test Universe и RelaySimTest позволяет провести свыше 200 000 предопределенных тестов для максимально эффективной оценки правильности работы реле. Специализированное средство формирования отчетов позволит вам легко и удобно формировать отчетную документацию согласно требованиям действующих стандартов.

Тестирование по методу бегущей волны

В реле защиты новых поколений бегущие волны используются для выявления повреждений и их отключений. Испытания и проверка правильности работы таких реле — непростая задача, и как правило, подобные испытания не проводят при пусконаладке. Используя CMC, TWX1 и RelaySimTest, можно проводить испытания таких устройств защиты.

Защита Q-U

Одна из сложных задач в современных системах энергоснабжения — это интеграция распределенных энергоресурсов в единую энергетическую сеть. Правила и регламенты, действующие в Германии, могут служить примером того, как интегрировать в сеть малых и средних производителей электроэнергии, не ставя под угрозу стабильность системы. Применение защиты Q-U (Реактивная мощность — напряжение) — прекрасное решение.

Видео

Change cookie settings to load video. Allow marketing cookies.

Change cookie settings to load video. Allow marketing cookies.

Связаться с нами

Необходимо больше информации? Есть вопрос?

Запрос демо?

Реле в устройствах релейной защиты и автоматики. Рынок Электротехники. Отраслевой портал

17.07.2020 — 13:12 — чэаз чэаз

История реле защиты началась более 110 лет назад.  С 1901 года появляются индукционные реле тока, построенные на базе индукционных измерительных механизмов, предложенных и разработанных также М.О. Доливо-Добровольским [1]. Тогда шведской фирмой ASEA было разработано индукционное дисковое реле типа RJ, которое в практически неизменной форме с успехом используется и сейчас, слегка измененный аналог которого РТ-80, РТ-90 выпускается Чебоксарским электроаппаратным заводом (АО «ЧЭАЗ») до сих пор [2]. Дальнейшее историческое развитие и распространение реле защиты приведено на рисунке 1. Развитие реле защиты на основе электронных компонентов началось с 1940 года [3].  Второе поколение реле защиты — электронные реле не содержали подвижных элементов, поэтому получили название «статические». Статические (полупроводниковые) реле выгодно отличаются от электромеханических реле меньшими габаритами, точностью и скоростью реагирования. Наибольшее распространение статических реле получили в защите энергосистем. На самом пике популярности статических реле появились цифровые технологии и вместе с ними третье поколение реле защиты – цифровые реле. Первые цифровые реле, предлагаемые для практического применения, появились в 1979 году, и уже в конце 1980-х годов на рынке появились многофункциональные цифровые (микропроцессорные) реле.

Рисунок 1 – Историческое развитие реле защиты

Дальнейшее развитие цифровых технологий привело появлению микропроцессорных устройств. Эти устройства значительно снизили стоимость продукции и монтажа и превратили микропроцессорные устройства релейной защиты и автоматики (РЗА) в мощные инструменты на современных подстанциях.

Появление новых поколений реле, обладающих очевидными преимуществами, не может полностью заменить реле предыдущих поколений. Основным недостатком новых поколений реле является чувствительность к электромагнитным возмущениям и меньший срок службы. Выбор реле для конкретного применения осуществляется на основе анализа комплексных характеристик реле, приведенных в таблице 1 [3].

Тип реле / Характеристика

Электромеханическое

Полупроводниковое

Цифровое

Точность и чувствительность

Хорошая

Очень хорошая

Отличная

Срок службы

Длинная

Короткая

Короткая

Неправильное срабатывание

Практически

невозможно

Возможно

Возможно

Надежность

Высокая

Хорошая

Умеренная

Возможность распознавания

Низкий уровень

Хороший уровень

Отличный уровень

Многофункциональность

Нет

Ограниченный

Да

Передача данных

Нет

Нет

Да

Дистанционное управление

Нет

Нет

Да

Невосприимчивость к электромагнитным возмущениям

Высокая

Низкая

Очень низкая

Настройка параметров

Трудная

Легкая

Очень легкая

Диапазон настроек

Ограниченный

Широкий

Очень широкий

Самодиагностика

Нет

Нет

Да

Архивирование событий

Нет

Нет

Да

Размер

Громоздкий

Малый

Компактный

Визуальная индикация

Подвижные части

Светодиод

Дисплей

Таблица 1 – Сравнительный анализ реле защиты различных поколений



В настоящее время на модернизируемых и вновь строящихся объектах ПАО «Россети» широко внедряются микропроцессорные средства релейной защиты и автоматики (РЗА). В соответствии с утвержденной «Концепцией развития релейной защиты и автоматики электросетевого комплекса» 2015 года [4] определены следующие требования к реализации релейной защиты на подстанциях:

  • на строящихся и модернизируемых подстанциях релейная защита должна быть построена на микропроцессорных устройствах РЗА;
  • на эксплуатируемых подстанциях замена электромеханических и статических реле защиты осуществляется на аналогичные только при условии потери работоспособности реле.

Таким образом, можно констатировать о произошедшем разделении реле защиты на две большие группы:

  1. Реле защиты, предназначенные для применения в схемах защиты и автоматики энергетических систем. Данная группа реле замещается микропроцессорными устройствами;
  2. Реле защиты, предназначенные для применения в схемах управления, распределения, автоматики и телемеханики для защиты электрооборудования, электрических приборов и автоматизации процессов. Данная группа реле динамично развивается, и в классификации ведущих зарубежных производителей получила наименование «реле контроля».

Следует отметить, что на большинстве объектов ПАО «Россети» по-прежнему эксплуатируются главным образом электромеханические устройства РЗА, которые составляют более 75% от общего количества устройств. В период с 2012 по 2014 года силами АО «ЧЭАЗ» в инициативном порядке была проведена работа по оценке надежности и работоспособности электромеханических устройств РЗА, выпущенных АО «ЧЭАЗ» в предыдущие годы и находящиеся в эксплуатации у энергокомпаний Единой Энергетической Системы России (ЕЭС РФ). Было определено, что подавляющее количество таких устройств (свыше 60%) отработали более 25 лет, а более 35 лет отработали порядка 35%. При этом, темпы полной замены традиционных электромеханических на современные микропроцессорные устройства РЗА оценивались в 25-30 лет. Сегодня, в условиях пандемии, темпы замены еще более замедлились. Количество электромеханических устройств РЗА, находящийся в эксплуатации более 25 лет превысило 70%, при этом более 50% эксплуатируются уже более 35 лет. Принимая во внимание, что техническими условиями на электромеханические устройства РЗА АО «ЧЭАЗ» установлен средний срок службы 12 лет, существенное превышение данного срока неизбежно ведет к значительному снижению надежности работы объектов ПАО «Россети».

Процентное соотношение случаев правильной работы устройств РЗА от общего количества (99,8%) свидетельствует об обеспечении достаточной надежности работы РЗА. Однако процент случаев неправильного срабатывания по причине старения устройств составляет недопустимо большую долю (34%) от общего числа неправильных срабатываний.

В связи с имеющейся тенденцией к росту неправильной работы устройств РЗА по причине старения оборудования, необходимо плановое обновление устройств РЗА. Обновление устройств технически осуществимо путем замены реле, находящихся в эксплуатации с превышением нормативного срока службы. Наличие в стране серийного производства реле защиты способствует не только сохранению надежной работы объектов ПАО «Россети», но и обеспечивает энергобезопасность страны.  АО «ЧЭАЗ» — основной производитель реле защиты, понимая важность указанного обстоятельства, поддерживает серийное производство практически 100% номенклатуры реле (таблица 2), входящих в состав устройств РЗА, находящихся в эксплуатации.

Вид реле

Серия (тип) реле

электромеханическое реле

статическое реле

Реле максимального тока

РТ-40; РТ-140;

РТ-80; РТ-90;

РТ-40/Р; РТ-40/1Д; РТ-40/Ф

РСТ-11М

Реле тока дифференциальные

ДЗТ-11;

РНТ-565;566;567

РСТ-23;

РСТ-15

Реле тока с повышенной чувствительностью

РТЗ-51.01;

РТЗ-50

Реле тока обратной последовательности

РТФ-8;

РТФ-9

Реле напряжения

РН-51; РН-151;

РН-53; РН-153;

РН-54; РН-154;

РН-58;

РН-73; РН-74

РСН-14; РСН-15;

РСН-14М; РСН-15М;

РСН-16; РСН-17;

РСН-16М; РСН-17М;

РСН-11; РСН-12; РСН-18

Реле напряжения нулевой последовательности

РНН-57

Реле напряжения обратной, прямой последовательности

РНФ-1М

РСН-13

Реле сдвига фаз

РН-55

РСНФ-12

Реле контроля изоляции

РКИ

Реле времени

РВ-100; РВ-200

РСВ-160; РСВ-255; РСВ-260;

РСВ-01;

РВ-01; РВ-03;

РСВ-13; РСВ-14

Реле промежуточные

РП-16; РП-17

РП-16М; РП-17М

РП-23; РП-25

РП-220; РП-230

РП-321; РП-340; РП-360

Реле промежуточные двухпозиционные

РП-8; РП-9;

РП-11; РП-12;

РП-11М; РП-12М

Реле промежуточные с выдержкой времени

РП-18; РП-18В;

РП-18М;

РП-250

Реле повторного включения

РПВ-58

РПВ-01;

РПВ-02; РПВ-02М;

РПВ-258

Реле мощности

РМ-11; РМ-12;

РМОП-2-1;

РСМ-13

Реле частоты

РСГ-11

Реле разности частот

РГР-11

Реле указательные

РУ 21; РУ 21-1

Таблица 2 – Электромеханические и статические реле АО «ЧЭАЗ»


МИХАЙЛОВ АЛЕКСЕЙ ВАЛЕРЬЕВИЧ — кандидат технических наук, начальник отдела технического маркетинга АО «Чебоксарский электроаппаратный завод», старший преподаватель кафедры электрических и электронных аппаратов ФГБОУ ВО «Чувашский государственный университет имени И. Н. Ульянова», АО «Чебоксарский электроаппаратный завод», Россия, Чебоксары.




Список литературы

  1. Матвеев И.В. История релейной защиты и автоматики в отечественной науке. ГОУ ВПО «Камчатский государственный университет имени Витуса Беринга» [Электронный ресурс]. Режим доступа: https://rza.org.ua/article/read/Istoriya-releynoy-zashchiti-i-avtomatiki-v-otechestvennoy-nauke_11.html.
  2. Варганов Г.П. История обновления аппаратуры РЗА на ЧЭАЗ – это история развития РЗА в электроэнергетике страны. Журнал Энергия, Чебоксары, 2011, № 1, с.18-24. [Электронный ресурс]. Режим доступа: https://www.cheaz.ru/press/magazine/.
  3. Abdelkader Abdelmoumene, Hamid Bentarzi. A review on protective relays’ developments and trends. [Электронный ресурс]. Режим доступа: http://www.scielo.org.za/pdf/jesa/v25n2/10.pdf/.
  4. Концепция развития релейной защиты и автоматики электросетевого комплекса, 2015 год. [Электронный ресурс]. Режим доступа:  https://www.te.ru/suppliers/RZA_conception.pdf.

Компания:

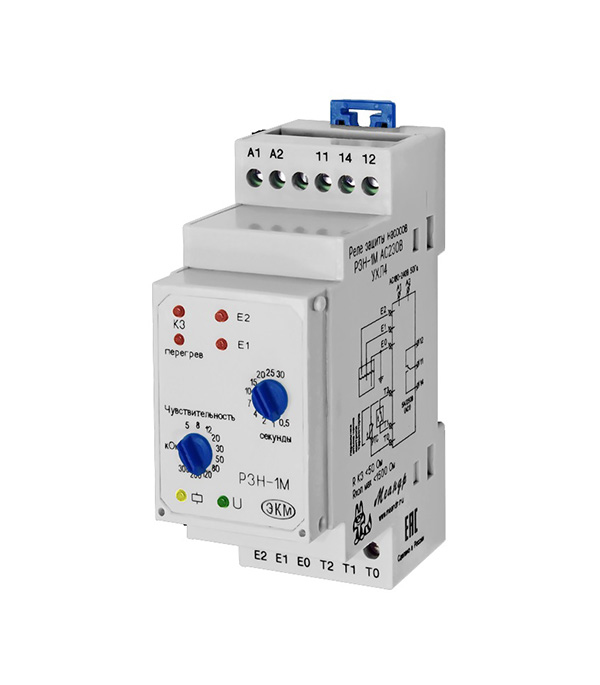

Реле защиты насосов РЗН-1М АС230В УХЛ4

НАЗНАЧЕНИЕ

Реле защиты насосов РЗН-1М (далее устройство) предназначено для защиты насосов, имеющих в своей конструкции термистроные или биметаллические датчики температуры, а так же «кондуктивные электроды» для обнаружения протечек. При погружении электродов в проводящую жидкость, по цепи протекает небольшой переменный измерительный ток, он сигнализирует о наличии токопроводящей среды в месте установки электродов.



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство при подаче питания осуществляет непрерывный контроль состояния подключенного к нему насоса. При срабатывании защиты от перегрева или протечек происходит отключение насоса от цепи питания.
Функция защиты от перегрева. Если двигатель насоса оборудован терморезисторами, то их выводы необходимо подключить к входам «Т1-Т0″. Если двигатель оборудован встроенным термореле, то выход термореле подключается к входам «Т1-Т2″. Число подключаемых датчиков ограничивается суммарным сопротивлением цепи в холодном состоянии (не более 1,5 кОм ±5%). При подаче питания на устройство, если сопротивление цепи находится в заданных пределах (от 60 Ом ±5% до 1,5 кОм ±5%), то происходит снятие запрета на включение встроенного исполнительного реле по температурной защите. Если в процессе работы контролируемого оборудования произойдет его нагрев до температуры, при которой сопротивление подключенных терморезисторов превысит порог срабатывания (3,6 кОм ±5%), то начнется отсчет задержки отключения встроенного исполнительного реле. Время задержки отключения нагрузки задается 10-ти позиционным поворотным переключателем «секунды» на лицевой стороне Устройства. Во время отсчета времени на лицевой стороне устройства мигает индикатор «перегрев». По окончании отсчета времени Устройство отключает исполнительное реле по температурной защите. выключится, при этом на лицевой стороне устройства постоянно горит красный индикатор «перегрев». Если в процессе отсчета времени сопротивление цепи терморезисторов станет менее порога срабатывания (3,6 кОм ±5%), то отсчет времени сбросится. Устройство имеет возможность установить пороги срабатывания температурной защиты в зависимости от сопротивления подключенных датчиков. Настройка осуществляется поворотным переключателем «Чувствительность», расположенным на лицевой стороне Устройства. В процессе работы Устройство контролирует состояние цепи термодатчиков. При обнаружении короткого замыкания (сопротивление цепи менее 40 Ом) встроенное исполнительное реле выключится и загорится красный индикатор «КЗ». При срабатывании защиты двигатель насоса отключается за 0.5 с.

Функция защиты от протечек. Если двигатель насоса оборудован датчиками обнаружения протечек (устройство позволяет осуществляет контроль двух датчиков), то их выводы необходимо подключить к входам «Е0, Е1 и Е2». При не погруженных (сухих) электродах Устройство снимает запрет на включение исполнительного реле. При погружении подключённого электрода в проводящую жидкость начинает протекать небольшой переменный измерительный ток и Устройство отключает встроенное исполнительное реле. Этот алгоритм позволяет обеспечить оптимальную защитную функцию, так как при отказе электропитания Устройство выключается и вызывает срабатывание сигнализации аварии.

Если при подаче питания на Устройство отсутствуют запреты на включение встроенного исполнительного реле, то оно включается. При этом на лицевой стороне Устройства загорается желтый индикатор работы исполнительного реле. При включении исполнительного реле замыкаются контакты 11-14 контактной группы 11-12/14.



ВАЖНО! В качестве температурных датчиков могут использоваться только терморезисторы с положительным температурным коэффициентом сопротивления (позисторы).

ВАЖНО! Если функция защиты насоса от перегрева не используется, то необходимо установить перемычку на входы «Т1-Т2″.

ВАЖНО! Запрещается установка и использование реле во взрывоопасных зонах! Но разрешается подключать электроды внутри «взрывонепроницаемой оболочки» взрывозащищённых двигателей.



ОСНОВНЫЕ ОСОБЕННОСТИ

  • Защита насосов/двигателей, имеющих встроенные датчики перегрева и наличия жидкости;
  • Отключаемая функция термисторной защиты;
  • Возможна работы с биметаллическими датчиками температуры;
  • 1 переключающая группа контактов 3А/250В.



КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой стороне устройства расположены:

  • красный индикатор короткого замыкания в цепи датчиков «КЗ»;
  • красный индикатор «перегрев»;
  • красные индикаторы обнаружения протечки «E1» и «E2» ;
  • жёлтый индикатор работы встроенного исполнительного реле;
  • зеленый индикатор наличия напряжения питания.
  • поворотные переключатели чувствительности цепи термодатчиков и задержки отключения нагрузки по температурной защите



УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317. 4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.



СХЕМА ПОДКЛЮЧЕНИЯ

Максимальное удаление термодатчиков от устройства — 100 метров при подключении проводом сечением 2х0.75мм2 и 400 метров при подключении проводом сечением 2х2.5мм2.



ГАБАРИТНЫЕ РАЗМЕРЫ




Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Бренд

Меандр

Вес

0.2

Габаритные размеры (ШхВхГ)

35x93x62

Гарантия производителя

2 года

Диапазон напряжения питания AC (переменное)

170-270В

Диапазон рабочих температур

-25…+55°С

Максимальное напряжение питания

270В

Напряжение питания

Переменное

Напряжение питания AC (переменное)

230В

Номинальная мощность нагрузки (AC230В)

750Вт

Номинальный ток нагрузки

Относительная влажность воздуха

до 85% (при 25°С)

Сечение подключаемых проводников

2,5

Срок службы

10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP20/IP20

Тип контактной группы

1 CO

Частота напряжения питания (АС)

50

Напряжение питания

Переменное

Диапазон напряжения питания AC (переменное)

170-270В

Напряжение питания AC (переменное)

230В В

Максимальное напряжение питания

270В В

Частота напряжения питания (АС)

50 Гц

Тип контактной группы

Найти похожие 1 CO

Номинальный ток нагрузки

Найти похожие

Сечение подключаемых проводников

не более 2,5 кв. мм.

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP20/IP20

Диапазон рабочих температур

-25…+55°С

Относительная влажность воздуха

до 85% (при 25°С)

Вес

0.2 кг.

Габаритные размеры (ШхВхГ)

35x93x62 мм

Бренд

Найти похожие Меандр

Страна происхождения

Россия

Гарантия производителя

2 года

Срок службы

10 лет

Найти похожие

Инструкция (Паспорт_РЗН-1М_V08.pdf, 752 Kb) [Скачать]

3М — реле защиты электродвигателей

Реле защиты РЗД-3М1, РЗД-3М2, РЗД-3М3, РЗД-3М4, РЗД-3М5 и РЗД-3М6 предназначены для защиты трехфазных асинхронных электродвигателей напряжением до 1 кВ от неполнофазных режимов, коротких замыканий в обмотке статора и перегрузок.

Реле обеспечивают отключение защищаемых электродвигателей путем воздействия на катушку магнитного пускателя или дистанционный расцепитель автоматического выключателя.

Питание реле осуществляется от токовых цепей защищаемого электродвигателя, что является существенным преимуществом данных реле защиты.

При подключении реле каждая фазная жила (А, В, С) силового кабеля, обеспечивающего питание электродвигателя, пропускается через одно из отверстий в корпусе реле (РЗД-ЗМ1, РЗД-ЗМ2, РЗД-ЗМЗ) или окно отдельного трансформатора тока (РЗД-ЗМ4, РЗД-ЗМ5, РЗД-3М6) необходимое количество раз (W1) в соответствии с таблицей 1.

Номинальные ампервитки (IWном) каждого типоисполнения реле приведены в табл. 1. В зависимости от номинальных ампервитков реле имеет 6 типоисполнений. В пределах указанных диапазонов номинальных токов защищаемого электродвигателя уставка по току срабатывания регулируется с помощью потенциометра на лицевой стороне реле.

Реле изготавливаются в климатическом исполнении УХЛ3.1 по ГОСТ 15150. Реле соответствуют ТУ 3425-109-00216823-2001. Срок службы 12 лет.

Условия эксплуатации:

-рабочая температура окружающей среды — от минус 40 до 50°С;

-степень защиты по корпусу 1Р40, по выводам 1Р00;

-относительная влажность до 98 % при температуре 25 °С;

-вибрационные нагрузки в диапазоне частот от 0,5 до 100 Гц с ускорением 1 g.

Основные технические характеристики

Время срабатывания при перегрузке имеет обратнозависимую от тока нагрузки характеристику:

  • при 1,2 Iном — 120 — 150 сек;
  • при 6,0 Iном — 10 -12 сек.

Ток надежного несрабатывания реле при перегрузке 1,05 Iном.

Коэффициент плавного регулирования номинального тока при перегрузке 0,5 — 1.

Ток срабатывания реле при обрыве фазы, не более 0,3 Iном.

Время срабатывания при обрыве фазы имеет обратнонезавимую от тока нагрузки характеристику и составляет, не более

  • при 0,3 Iном — 6 сек;
  • при 6,0 Iном — 2 сек.

Мощность защищаемого электродвигателя (по исполнениям см. таблицу 1) 1,3-400 килоВатт.

Допустимая нагрузка на контакты выходного реле при напряжении 380 (220) В не более 1,5 (5) А.

Номинальный ток, токи срабатывания при перегрузке и при обрыве фазы реле зависят от количества намотанных витков силового кабеля в соответствии с таблицей 1.

Таблица 1

Наименование и параметры изделия

Состав изделия

Мощность защищаемого электродвигателя, кВт

блок

датчик тока (тип, шт.)

РЗД-3М1
IWном — 80

Iном А

40 ÷ 80

20 ÷ 40

10 ÷ 20

5 ÷ 10

2,5 ÷ 5

РЗД-3М1

до 45

W1

1

2

4

8

16

РЗД-3М2
IWном — 160

Iном А

80 ÷ 160

РЗД-3М2

45 ÷ 90

W1

1

РЗД-3М3
IWном — 200

Iном, А

100 ÷ 200

РЗД-3М3

55 ÷ 110

W1

1

РЗД-3М4
IWном — 300

Iном, А

150 ÷ 300

РЗД-3М4

ДТТ-3

3

75 ÷ 150

W1

1

РЗД-3М5
IWном — 600

Iном

300 ÷ 600

ДТТ-6

3

160 ÷ 315

W1

1

РЗД-3М6
IWном — 800

Iном

400 ÷ 800

ДТТ-8

3

200 ÷ 400

1

Таблица 2

Типоисполнения реле

РЗД-3М1 (2;3)

РЗД-3М4

РЗД-3М5 (6)

Диаметр отверстия для пропускания фазной жилы силового кабеля, мм

22

39 (∅ окна ДТТ)

59 (∅ окна ДТТ)

Габаритные размеры, мм, не более

180х135х97

147x110x83 (без ДТТ)

Масса, кг, не более

1,1

0,95 (без ДТТ)

Конструкция

Реле РЗД-ЗМ1 (2; 3) выполнено в пластмассовом корпусе, состоящем из двух полукорпусов. В верхней части корпуса расположены клеммы для подключения внешних проводников. В нижней части расположены отверстия для установки реле на панели. Реле РЗД-ЗМ4 (5; 6) состоит из блока БЗД-ЗМ и трех соответствующих трансформаторов тока ДТТ-3(6; 8). Блок БЗД-ЗМ выполнен в пластмассовом корпусе, состоит из основания, где расположены клеммы для подключения внешних проводников и верхней крышки. Датчик ДТТ выполнен в пластмассовом корпусе, в верхней части которого расположены две клеммы для подключения проводников. На лицевой стороне реле расположен потенциометр для регулирования номинального тока в диапазоне, указанном в таблице 1. На ручке потенциометра установлен колпачок, на который нанесена риска для ориентировки относительно шкалы. Шкала линейна в пределах диапазона регулирования.

Схемы подключения

Рисунок 1. Схема подключения реле

РЗД-3М1 (2; 3) совместно с магнитным

пускателем

Рисунок 2. Схема подключения реле

РЗД-3М1 (2; 3) совместно с

автоматическим выключателем

Рисунок 3. Схема подключения реле

РЗД-3М4(5; 6)



Габаритные и присоединительные размеры

Рисунок 4. Типовые характеристики

срабатывания реле

Рисунок 5. Габаритные и установочные

размеры реле РЗД-3М1 (2; 3)

Рисунок 6 — Габаритные и установочные

размеры реле РЗД-3М4 (5; 6)



Призаказенеобходимоуказать: тип реле и климатическое исполнение.

Пример заказа

Реле РЗД-ЗМ1, климатическое исполнение УХЛ3.1: РелеРЗДЗМ1, УХЛ3.1.



Купить реле защиты электродвигателей РЗД-3М


Что такое реле защиты и для чего оно используется

Содержание

Нам всем нужна бесперебойная работа электрической системы, будь то наш дом, офис или любое другое место. Проблема и электрическая неисправность могут повлиять на компоненты электрической системы, а также могут возникнуть другие проблемы. Новые реле защиты CHINT  включены в электрическую систему трехстороннего электропитания, чтобы любая неисправность могла быть обнаружена на ранней стадии и не мешала нормальному функционированию системы.

Что такое защитное реле?

Реле защиты были открыты более 150 лет назад. Распределительное устройство способно обнаружить любую неисправность в электрической системе. Реле может управлять автоматическим выключателем, чтобы изолировать любой неисправный элемент в системе. В электрическую систему можно установить защитное реле для отслеживания нештатных ситуаций в цепях.

Может измерять электрическую конфигурацию и определять, неисправна система или нет. Некоторые переменные электрической системы могут включать частоту, напряжение, ток, импеданс и фазовые углы. Когда переменная изменяется в своем измерении, сигнал неисправности отправляется на реле защиты вместе с ее местоположением и типом.

Как только реле защиты обнаружит неисправность, оно сработает автоматически и замкнет цепь отключения выключателя. Таким образом, неисправная цепь будет отключена от системы, а автоматический выключатель разомкнут.

Типы реле защиты

Доступны различные типы реле защиты. К важным и наиболее распространенным типам реле защиты относятся:

Реле максимального тока

Реле максимального тока могут срабатывать через ток. Реле имеет значение срабатывания и может начать работу, когда текущее измерение и количество превысят это значение. Два типа реле, обычно доступных на рынке, могут включать реле времени и реле мгновенного действия.

Чаще всего релейная система может содержать оба этих реле. Одним из недостатков реле максимального тока может быть то, что оно может также улавливать колебания тока и неисправности в соседних зонах.

Электромеханические реле

Электромагнитные реле — это самые ранние из созданных реле, которые до сих пор используются во многих местах. Электромеханическое защитное реле обычно может управлять максимум двумя рабочими параметрами или защитными функциями. Также могут быть доступны более сложные разновидности электромеханических реле (которые могут функционировать на основе изменений электрических электромагнитных сил).

Реле направления

Реле направления могут активироваться током, текущим в противоположных направлениях. Он может обнаруживать разницу между опорным током и током срабатывания. Фазовый угол разности также известен как поляризационная величина. Направленное реле можно использовать в сочетании с каким-либо другим реле, чтобы улучшить селективность и возможности системы релейной защиты.

Дифференциальные реле

Дифференциальное защитное реле может работать, сравнивая разницу между величиной и значениями «входящего» и «выходящего» тока. Система может быть изолирована, и цепь выключателя активирована, если разница превышает значение срабатывания.

Дистанционные реле

Дистанционное реле может работать, вычисляя разницу между импедансом системы и разницей тока между неисправным местом и местом установки. Он может реагировать на изменения соотношения напряжений и токов. Реле часто используется в защите линий электропередач.

Реле управления

Реле управления можно использовать для определения того, находится ли неисправность внутри или снаружи защищаемой линии. Пилот или канал связи системы может передавать информацию между терминалами. Дальнейшее действие системы может отличаться в зависимости от места возникновения проблемы. Автоматический выключатель системы блокируется или предотвращается, когда неисправность находится за пределами защищаемой линии. Когда проблема возникает внутри защищаемой линии (или внутри системы), автоматический выключатель срабатывает.

Для чего используется реле защиты?

Как указывалось ранее, реле защиты энергосистемы могут защитить электрическую систему от неисправностей. Система может обнаруживать и определять местонахождение неисправных проблем и электрических линий , а также может автоматически инициировать защитные меры и действия цепи управления.

В настоящее время защитные реле могут состоять из нескольких различных реле, объединенных в одну. Эти реле также могут иметь различные типы приводов и могут управлять различными аспектами системы. Реле системы может реагировать на определенные заданные входные данные, а их комбинация имеет дело с множеством различных проблем и условий.

Как работают реле защиты?

Реле разных типов могут иметь свои исполнительные системы. Они могут функционировать на основе различий в импедансе, напряжении, токе и других аспектах и ​​параметрах электрической системы. Реле защиты в основном работает как датчик. Он может определить место неисправности и затем сигнализировать о срабатывании автоматического выключателя .

Автоматический выключатель отключает неисправную систему от остальной системы, и непрерывность электропитания не нарушается. Количество отказов также сокращается, что гарантирует, что система сможет снова работать бесперебойно в кратчайшие сроки.

Новые комбинированные реле защиты, которые могут включать в себя множество различных датчиков и разновидности реле защиты, могут определять различные неисправности и проблемы. Неудивительно, что это наиболее распространенные системы, используемые сегодня в самых разных сценариях!

Заключение

Неисправность и нежелательное изменение переменных, в том числе напряжения и тока, могут привести к выходу из строя электрической системы и другим проблемам и проблемам.

Защитные реле обеспечивают предотвращение таких помех и повреждений, а также полную изоляцию неисправного компонента схемы и системы от основной системы. Реле может свести к минимуму любое повреждение электрических компонентов и оборудования в случае сбоя в электросети.

Если вы хотите бесперебойного и беспроблемного обслуживания и потребления электроэнергии, вы должны убедиться, что электрическая система оснащена и включает защитные реле .

Рекомендуем к прочтению

Низковольтный электрический

Полное руководство по реле времени

Содержание Реле времени – это полезное устройство, которое можно использовать для различных целей в мире электричества. Это идеальный способ

Подробнее »

Низковольтный электрический

Контактор против реле: в чем разница?

Содержание И контакторы, и реле лучше всего определить как электрически заряженные устройства, которые используются для управления и поддержания эффективности

Подробнее »

Реле защиты для предотвращения крупномасштабных отключений электроэнергии:Продукт/Технические услуги | Передача и распределение

Мы предоставляем системы управления защитой для предотвращения крупномасштабных отключений электроэнергии. В этих системах реле защиты для мгновенного обнаружения отклонений в энергосистемах или оборудовании (системных отказов) и отправки команд на отключение неисправного участка используются для предотвращения распространения неисправности или минимизации воздействия.
В последние годы мы разработали высокофункциональные, высокопроизводительные и высоконадежные цифровые реле защиты, используя преимущества микропроцессоров, способствуя стабильной и безопасной подаче электроэнергии.

Системы защиты и управления для стабильных сетей электроснабжения

Toshiba имеет более чем 100-летний опыт разработки и производства систем защиты и управления, наших высоконадежных продуктов, способствующих стабильному энергоснабжению во всем мире. Сегодня Toshiba предлагает комплексные решения для защиты, управления и автоматизации электрических сетей на всех уровнях напряжения передачи и распределения. Наш инновационный дизайн обеспечивает экономичную и удобную в использовании продукцию, а наши высококачественные производственные мощности гарантируют долгие годы надежной и необслуживаемой службы.

Серия GR-200

Серия GR-200 представляет собой современную платформу защиты и управления IED, сочетающую в себе высококачественную конструкцию реле с новейшими технологиями цифровых подстанций. Эта гибкая и мощная платформа удовлетворит все ваши требования к защите и управлению, а удобный программный инструмент GR-TIEMS обеспечит бесперебойный процесс проектирования.

Продукты и программное обеспечение серии GR-200

Дистанционная защита GRZ200

Дифференциальная защита линии GRL200

Защита трансформатора GRT200

Защита шин GRB200

Многофункциональная защита GRD200

Блок управления GBU200

Дифференциал высокоимпедансный ГРх300

Программное обеспечение для проектирования и мониторинга серии GR-200 GR-TIEMS

Цифровая подстанция

Цифровая подстанция объединяет цифровые технологии в сердце подстанции. Цифровая подстанция ориентирована на цифровизацию как уровня станции, так и уровня процесса путем преобразования аналоговых данных измерений и двоичной информации о состоянии в цифровые данные.
Цифровизация обеспечивает безопасный и надежный способ передачи данных, а также значительно снижает капиталовложения и эксплуатационные расходы.

Узнайте больше о цифровой подстанции

Компактная серия GR-200

Компактная серия GR-200 — это современное многофункциональное устройство защиты и управления, предназначенное для широкого спектра приложений от сети среднего напряжения до сети высокого/высокого напряжения. . Он имеет широкий спектр функций защиты и управления, несколько протоколов связи, компактный размер и эффективную стоимость.
Этот новый модельный ряд реализован на платформе IED нового поколения Toshiba серии GR-200. Эта гибкая, мощная, но проверенная платформа удовлетворит все ваши требования к защите и управлению, а удобный программный инструмент GR-TIEMS обеспечит бесперебойный процесс проектирования.

Компактная серия GR-200

Многофункциональная защита и управление GRE200

Дифференциальная защита линии для прямого оптоволокна и контрольного провода GRW200

Программное обеспечение для проектирования и мониторинга серии GR-200 GR-TIEMS

Услуги и решения

Toshiba стремится предоставлять нашим клиентам надежные и инновационные сервисные решения. Наш полный спектр услуг по защите и автоматизации сетей идеально подходит для ваших конкретных потребностей.

Узнайте больше о наших услугах и решениях сети среднего напряжения. Эти компактные и экономичные устройства обеспечивают широкий спектр функций защиты и управления, поддерживаемых простым в использовании программным пакетом RSM100.

Продукты и программное обеспечение серии GRE

Защита от перегрузки по току и замыкания на землю и контроль GRE110

Защита и управление двигателем GRE120

Защита и контроль напряжения и частоты GRE130

Направленная максимальная токовая защита и защита от замыканий на землю и контроль GRE140

Защита трансформатора GRE160

Защита машины GRE170

Программное обеспечение для настройки и мониторинга серии GRE RSM100

Автоматизация и управление подстанциями

Более 30 лет Toshiba поставляет системы числового управления для подстанций высокого и сверхвысокого напряжения. Чтобы воспользоваться нашими знаниями и опытом в этой области, выберите надежность, гибкость и экономичность системы GSC1000.

Система автоматизации подстанции GSC1000

Система автоматизации подстанции GSC1000

Реле контроля цепи отключения ГКАД1

ГКАД1 предназначено для контроля цепи отключения выключателя. ГКАД1 выдает сигнал тревоги, если обнаруживает отказ питания цепи отключения или отказ механизма отключения выключателя. Он обеспечивает контроль выключателя как в разомкнутом, так и в замкнутом состоянии и доступен в однофазной или трехфазной конфигурации.

Загрузка файла

Серия GR-100

Серия GR-100 уже более 20 лет обеспечивает надежную защиту сетей наших клиентов.

Продукты и программное обеспечение серии GR-100

Дистанционная защита GRZ100

Дифференциальная защита линии GRL100

Дифференциальная защита линии для применения с прямым оптоволоконным пилотным проводом GRL150

Защита трансформатора GRT100

Защита шин GRB100

Дифференциальная защита с высоким импедансом GRB150

Контроллер автоматического повторного включения GRR100

Защита от отказа выключателя GRC100

Защита по частоте/напряжению GRF100

Диапазон распределения GRD100

Программное обеспечение для настройки и мониторинга серии GR-100 RSM100

Окончание производства

Тип Окончание производства Имя Продукты нового поколения
ГРФ100 Устарело Частота /
Защита по напряжению
GRD200 или GRE130
GRC100 Защита от отказа выключателя GRD200 или GRE110
ГРД150 Менеджер питателя GRD200 или GBU200
ГРЛ100 Устарело Дифференциальный ток
Защита
ГРЛ200
ГРЗ100 Дистанционная защита ГРЗ200
брт100 Защита трансформатора GRT200
ГРР100 Реле повторного включения ГРД200
ГРД110 Защита от перегрузки по току
ГРД130 Защита от напряжения
ГРД140 Многофункциональная защита
Г1ПР2 Преобразователь протокола для серии GR-100
ГРБ100 Устарело Защита шин ГРБ200
ГРБ150 Дифференциальная защита с высоким импедансом

(с EB101/102)
ГРх300
G1IF4 Преобразователь протоколов
(IEC 61850/IEC 60870-5-103)

Наследие и гордость за более чем 100 лет, которые лежат в основе стабильного снабжения электроэнергией

На протяжении более 100 лет с момента начала разработки аналоговых реле защиты Toshiba продвигает усовершенствование и улучшение функциональности реле защиты, представленных основной/резервной защитой линии передачи реле.

Разработка реле защиты Toshiba
1907 Реле ОС плунжерного типа
1917 Индукционное дисковое реле направленного действия
1920 Реле OC индукционного типа
1950 Разработка дистанционного реле
1980 Первое в мире цифровое реле дифференциальной защиты линии
1986 Первая система автоматизации подстанции
1998 Реле серии GR-100 для мирового рынка
2010 Реле серии GRE для рынка среднего напряжения
2012 Реле серии GR-200 с улучшенными функциями защиты и управления
2021 Реле компактной серии GR-200 с многофункциональными функциями защиты и управления

Загрузка файла

Релейные системы защиты — Basler Electric

  • Система защиты, автоматизации и управления для любого применения
    • BE1-FLEX Защита — Автоматизация — Система управления
    • Система обнаружения обрыва проводника
      • Линейный страж
      • Питание постоянного тока
        • BE1-11 d Система защиты питания постоянного тока
        • Питатель
          • BE1-FLEX Защита — Автоматизация — Система управления
            • BE1-11 f Система защиты фидера
              • BE1-700 Цифровое реле защиты
                • BE1-50 Реле максимального тока мгновенного действия
                  • BE1-50/51 Реле максимального тока с выдержкой времени и автономным питанием
                    • BE1-51, BE1-51_27C, BE1-51_27R Реле максимального тока с выдержкой времени
                      • Специальные и сменные варианты
                        • BE1-851/851E Цифровая система защиты от перегрузки по току
                        • Варианты, снятые с производства
                          • BE1-951 Система защиты от перегрузки по току с напряжением
                            • BE1-1051 Система защиты от перегрузки по току
                          • Генератор
                            • BE1-FLEX Защита — Автоматизация — Система управления
                              • BE1-11 г Система защиты генератора
                                • BE1-700 Цифровое реле защиты
                                  • BE1-64F Реле замыкания на землю
                                    • Реле проверки синхронизации BE1-25
                                      • Реле направления мощности BE1-32R, BE1-32O/U
                                        • BE1-87G Переменное дифференциальное реле процента
                                          • BE1-40Q Реле потери возбуждения
                                            • BE1-59N Реле защиты от перенапряжения при замыкании на землю
                                              • BE1-50 Реле максимального тока мгновенного действия
                                                • BE1-50/51 Реле максимального тока с выдержкой времени и автономным питанием
                                                  • BE1-51, BE1-51_27C, BE1-51_27R Реле максимального тока с выдержкой времени
                                                      Реле защиты серии
                                                    • ES
                                                      • Специальные и сменные варианты
                                                        • BE1-851/851E Цифровая система защиты от перегрузки по току
                                                        • Варианты, снятые с производства
                                                          • Реле синхронизации PRS-250 Veri
                                                            • Система защиты генератора BE1-GPS100
                                                                Промышленные реле серии
                                                              • BE3
                                                            • Интерти
                                                              • BE1-FLEX Защита — Автоматизация — Система управления
                                                                • BE1-11 i Система защиты Intertie
                                                                  • Варианты, снятые с производства
                                                                    • BE1-IPS100 Система межсвязной защиты
                                                                  • Трансформатор
                                                                    • BE1-FLEX Защита — Автоматизация — Система управления
                                                                      • BE1-11 t Система защиты трансформатора
                                                                        • BE1-700 Цифровое реле защиты
                                                                          • BE1-50 Реле максимального тока мгновенного действия
                                                                            • BE1-50/51 Реле максимального тока с выдержкой времени и автономным питанием
                                                                              • BE1-51, BE1-51_27C, BE1-51_27R Реле максимального тока с выдержкой времени
                                                                                  Реле защиты серии
                                                                                • ES
                                                                                  • Специальные и сменные варианты
                                                                                    • БЭ1-87Т Дифференциальное реле трансформатора
                                                                                      • BE1-CDS240 Система дифференциальной защиты по току
                                                                                        • BE1-851/851E Цифровая система защиты от перегрузки по току
                                                                                        • Варианты, снятые с производства
                                                                                          • BE1-CDS220 Система дифференциальной защиты по току
                                                                                              Промышленные реле серии
                                                                                            • BE3
                                                                                          • Мотор
                                                                                            • BE1-11 m Система защиты двигателя
                                                                                              • BE1-700 Цифровое реле защиты
                                                                                                • BE1-50 Реле максимального тока мгновенного действия
                                                                                                  • BE1-50/51 Реле максимального тока с выдержкой времени и автономным питанием
                                                                                                    • BE1-51, BE1-51_27C, BE1-51_27R Реле максимального тока с выдержкой времени
                                                                                                        Реле защиты серии
                                                                                                      • ES
                                                                                                        • Специальные и сменные варианты
                                                                                                          • BE1-851/851E Цифровая система защиты от перегрузки по току
                                                                                                          • Варианты, снятые с производства
                                                                                                            • Выдвижное реле синхронного двигателя PRP320
                                                                                                              • Выдвижное реле синхронного двигателя PRP340
                                                                                                                  Промышленные реле серии
                                                                                                                • BE3
                                                                                                              • Автобус
                                                                                                                • BE1-FLEX Защита — Автоматизация — Система управления
                                                                                                                  • BE1-87B Дифференциальное реле шины с высоким импедансом
                                                                                                                    • BE1-11 f Система защиты фидера
                                                                                                                      • BE1-700 Цифровое реле защиты
                                                                                                                        • BE1-50 Реле максимального тока мгновенного действия
                                                                                                                          • BE1-50/51 Реле максимального тока с выдержкой времени и автономным питанием
                                                                                                                            • BE1-51, BE1-51_27C, BE1-51_27R Реле максимального тока с выдержкой времени
                                                                                                                              • Специальные и сменные варианты
                                                                                                                                • BE1-851/851E Цифровая система защиты от перегрузки по току
                                                                                                                              • Отказ прерывателя
                                                                                                                                • BE1-FLEX Защита — Автоматизация — Система управления
                                                                                                                                  • BE1-11 f Система защиты фидера
                                                                                                                                    • BE1-700 Цифровое реле защиты
                                                                                                                                      • Специальные и сменные варианты
                                                                                                                                        • Реле защиты выключателя BE1-BPR
                                                                                                                                          • BE1-851/851E Цифровая система защиты от перегрузки по току
                                                                                                                                        • Одна функция
                                                                                                                                          • BE1-25 Реле проверки синхронизации
                                                                                                                                            • BE1-27, BE1-59, BE1-27/59 Реле напряжения
                                                                                                                                              • Реле направления мощности BE1-32R, BE1-32O/U
                                                                                                                                                • BE1-40Q Реле потери возбуждения
                                                                                                                                                  • BE1-47N Реле напряжения обратной последовательности
                                                                                                                                                    • BE1-50 Реле максимального тока мгновенного действия
                                                                                                                                                      • BE1-50/51 Реле максимального тока с автономным питанием с выдержкой времени
                                                                                                                                                        • BE1-51, BE1-51_27C, BE1-51_27R Реле максимального тока с выдержкой времени
                                                                                                                                                          • BE1-59N Реле защиты от перенапряжения при замыкании на землю
                                                                                                                                                            • BE1-59NC Реле максимального напряжения нейтрали
                                                                                                                                                              • BE1-60 Реле баланса напряжения
                                                                                                                                                                • BE1-64F Реле замыкания на землю
                                                                                                                                                                  • BE1-79A Реле повторного включения
                                                                                                                                                                    • BE1-79M Многопозиционное реле повторного включения
                                                                                                                                                                      • BE1-81O/U Цифровое реле частоты
                                                                                                                                                                        • BE1-87B Дифференциальное реле шины с высоким импедансом
                                                                                                                                                                          • BE1-87G Переменное дифференциальное реле процента
                                                                                                                                                                            • Специальные и сменные варианты
                                                                                                                                                                              • BE1-87T Дифференциальное реле трансформатора
                                                                                                                                                                              • Варианты, снятые с производства
                                                                                                                                                                                • BE1-46N Реле максимального тока обратной последовательности
                                                                                                                                                                                  • Реле отказа выключателя BE1-50BF
                                                                                                                                                                                    • BE1-67 Фазонаправленное реле времени
                                                                                                                                                                                      • Автоматический синхронизатор БЭ3-25А
                                                                                                                                                                                    • Промышленные реле
                                                                                                                                                                                      • Реле защиты серии ES
                                                                                                                                                                                        • Варианты, снятые с производства
                                                                                                                                                                                          • Промышленные реле серии BE3
                                                                                                                                                                                        • Модернизация
                                                                                                                                                                                          • Plug and Play и модифицированные реле
                                                                                                                                                                                            • Выбор продукта для замены
                                                                                                                                                                                            • Аксессуары
                                                                                                                                                                                              • Датчик температуры модуля сопротивления BE1-11 RTD
                                                                                                                                                                                                • Корпуса, крышки, разъемы, крепления, батареи и прочее

                                                                                                                                                                                                Что такое защитное реле? Принцип, преимущества, применение

                                                                                                                                                                                                Защитное реле представляет собой электрическое устройство, которое контролирует напряжение и ток с помощью трансформаторов тока и трансформаторов тока. Таким образом, основной функцией защитного реле является отключение выключателя при нештатных режимах работы.

                                                                                                                                                                                                Принцип

                                                                                                                                                                                                Реле защиты сравнивает измеренные электрические величины с уставкой. Если измеренное значение превышает заданное значение, реле выдает команду на отключение выключателя.

                                                                                                                                                                                                Также генерирует предварительную тревогу перед выдачей команды на отключение. Команда отключения реле поступает на отключающую катушку выключателя. И, таким образом, прерыватель изолирует неисправный участок.

                                                                                                                                                                                                Мы используем реле максимального тока для обнаружения неисправностей в электрической сети. Чувствительным элементом реле максимального тока является трансформатор тока класса защиты. Реле df/dt контролирует частоту электрической сети.

                                                                                                                                                                                                Таким образом, реле защиты является основой электрической сети. В любом случае реле защиты должно отключать выключатель в условиях отказа.

                                                                                                                                                                                                Работа защитного реле

                                                                                                                                                                                                Когда неисправность возникает в точке F, в электрической сети протекает огромный ток. Трансформатор тока (ТТ) воспринимает этот ток и подает его на защитное реле. Катушка реле защитного реле выдает команду на выключатель, который изолирует неисправный участок.

                                                                                                                                                                                                Характеристики реле защиты

                                                                                                                                                                                                Реле защиты должно быть надежным все время. Реле защиты должно удовлетворять следующим рабочим характеристикам .

                                                                                                                                                                                                1. Надежность
                                                                                                                                                                                                2. Селективность
                                                                                                                                                                                                3. Скорость
                                                                                                                                                                                                4. Чувствительность

                                                                                                                                                                                                Надежность y

                                                                                                                                                                                                Реле защиты должно быть самым надежным. Он должен изолировать неисправную часть системы от исправной.

                                                                                                                                                                                                Селективность достигается двумя способами:

                                                                                                                                                                                                1. Единичная система защиты
                                                                                                                                                                                                2. Неблочная система защиты

                                                                                                                                                                                                Реле защиты состоит из многих компонентов. Надежность реле зависит от надежности всех компонентов реле.

                                                                                                                                                                                                Следовательно, все компоненты и цепи, участвующие в работе реле, играют важную роль; например, отсутствие подачи тока и напряжения на реле вызывает ненадежную работу.

                                                                                                                                                                                                Регулярное техническое обслуживание реле необходимо только потому, что защитные реле большую часть времени простаивают в энергосистеме.

                                                                                                                                                                                                Надежность реле защиты зависит от надлежащего учета надежных параметров на этапе проектирования.

                                                                                                                                                                                                1. Простота
                                                                                                                                                                                                2. Прочность конструкции
                                                                                                                                                                                                3. Высокое контактное давление – обеспечивает минимальное сопротивление контактного сопротивления реле
                                                                                                                                                                                                4. Непыльный корпус – увеличивает срок службы реле.
                                                                                                                                                                                                5. Хороший материал контактов. Минимальное сопротивление и отсутствие искрения при переходе контактов.
                                                                                                                                                                                                6. Хорошее качество изготовления.
                                                                                                                                                                                                7. Бережное обслуживание. – Периодическое техническое обслуживание обеспечивает длительный срок службы реле
                                                                                                                                                                                                8. Своевременная калибровка – Калибровка для точного измерения электрических величин

                                                                                                                                                                                                Селективность

                                                                                                                                                                                                Селективность означает способность реле определять место неисправности и выдавать команду отключения на выключатель . Реле отключает ближайший автоматический выключатель, чтобы устранить неисправность с минимальным повреждением или без него.

                                                                                                                                                                                                Реле должно понимать характеристики оборудования. Например, трансформатор под напряжением может потреблять пусковой ток, в 20 раз превышающий номинальный ток. В этом случае может сработать как реле максимального тока, так и дифференциальное реле.

                                                                                                                                                                                                Пусковые токи имеют большое содержание второй гармоники. Этот дискриминант блокирует срабатывание дифференциального реле во время пускового тока, тем самым повышая селективность защиты трансформатора

                                                                                                                                                                                                1. Защита агрегатной системы
                                                                                                                                                                                                2. Неблочная система защиты

                                                                                                                                                                                                Единичная система защиты

                                                                                                                                                                                                В блочной системе защиты реле защиты реагирует только на неисправности в своей собственной определенной области. Реле не срабатывает, если неисправность находится за пределами его области. Неисправность, возникающая в других местах, не приводит к срабатыванию реле защиты. Мы называем защиту зоны защиты агрегата или защиту агрегата.

                                                                                                                                                                                                Примерами устройств защиты являются дифференциальная защита трансформаторов, линий электропередач, сборных шин и генераторов.

                                                                                                                                                                                                Неблочная система защиты

                                                                                                                                                                                                В неблочной защите реле защиты срабатывает, если неисправность возникает в другом месте. Зона охраны не имеет границ.

                                                                                                                                                                                                Мы можем сделать селективность отключения путем координации реле защиты.

                                                                                                                                                                                                Безопасность

                                                                                                                                                                                                Реле безопасно, если оно не срабатывает при отсутствии неисправности. Безопасность – это степень уверенности в том, что реле не сработает при отсутствии неисправности.

                                                                                                                                                                                                Скорость

                                                                                                                                                                                                Реле защиты должно устранять неисправность как можно быстрее, чтобы максимизировать безопасность и свести к минимуму повреждение оборудования и нестабильность системы. Другими словами, реле должно отключить ближайший выключатель, чтобы изолировать неисправную секцию. Это зависит от времени срабатывания реле и времени срабатывания автоматического выключателя. Как правило, быстродействующий автоматический выключатель срабатывает примерно за два цикла.

                                                                                                                                                                                                Чувствительность

                                                                                                                                                                                                Работа реле зависит от требуемого напряжения. Огромный ток протекает при неисправности в электрической сети. Реле должно быть чувствительным, чтобы считывать ток, и отключать выключатель, когда ток превышает заданное значение.

                                                                                                                                                                                                Преимущества реле защиты
                                                                                                                                                                                                • Реле защиты постоянно контролирует напряжение, ток, частоту, мощность.
                                                                                                                                                                                                • Повышает стабильность системы за счет изоляции неисправного участка.
                                                                                                                                                                                                • Реле защиты моментально устраняет неисправность и, таким образом, минимизирует ущерб.
                                                                                                                                                                                                • Реле обнаруживает системные сбои и изолирует неисправные участки от остальной системы.
                                                                                                                                                                                                • Минимизирует риск возгорания.
                                                                                                                                                                                                • Обеспечьте электрическую безопасность и защитите людей, работающих с системой.
                                                                                                                                                                                                • Предварительная тревога позволяет оператору принять ранние меры.

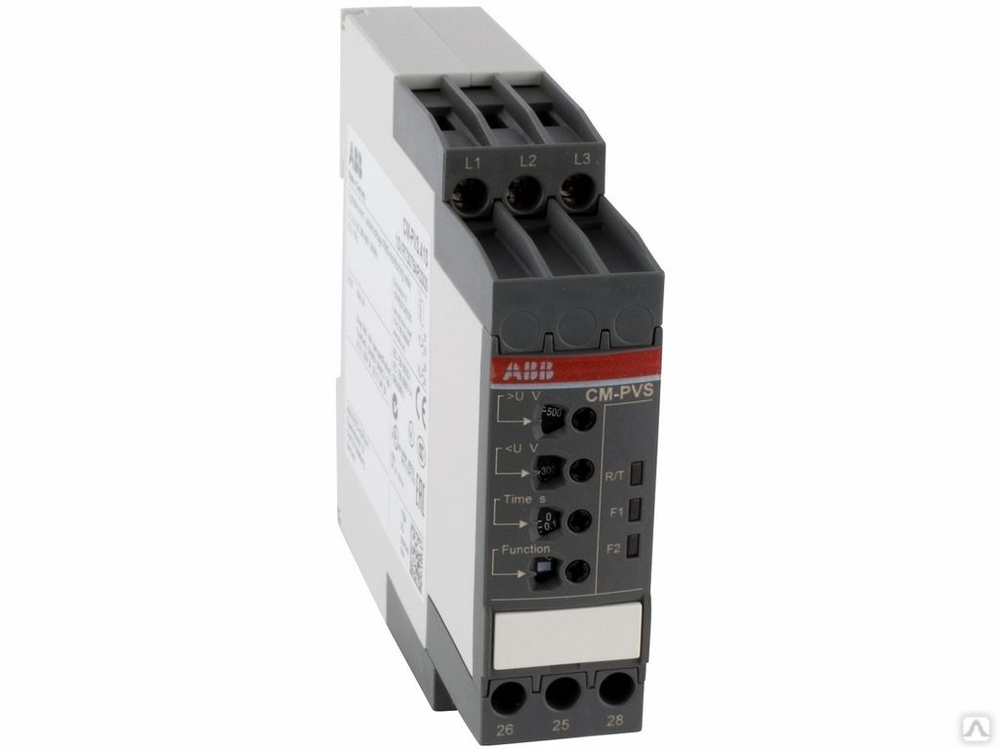

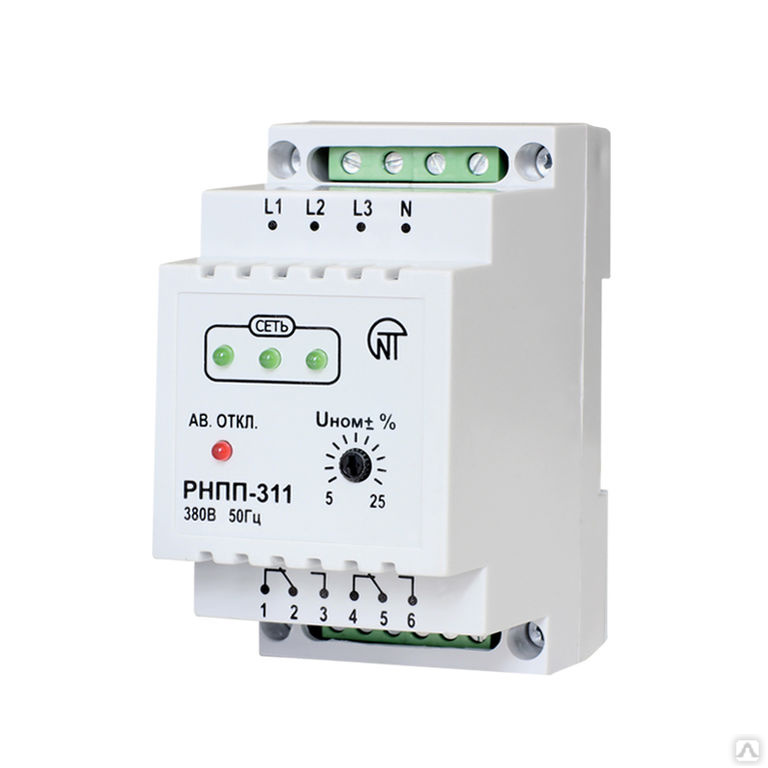

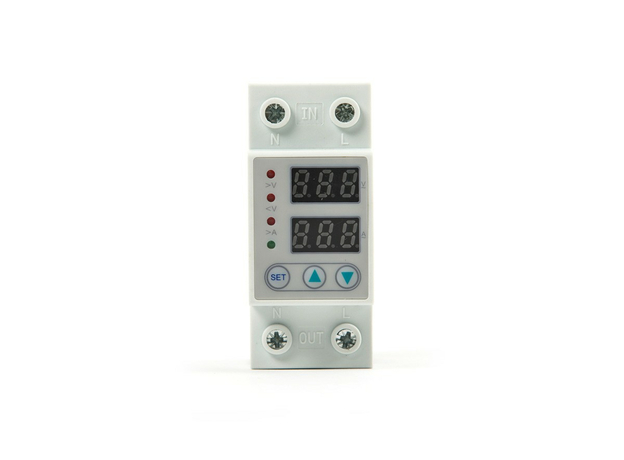

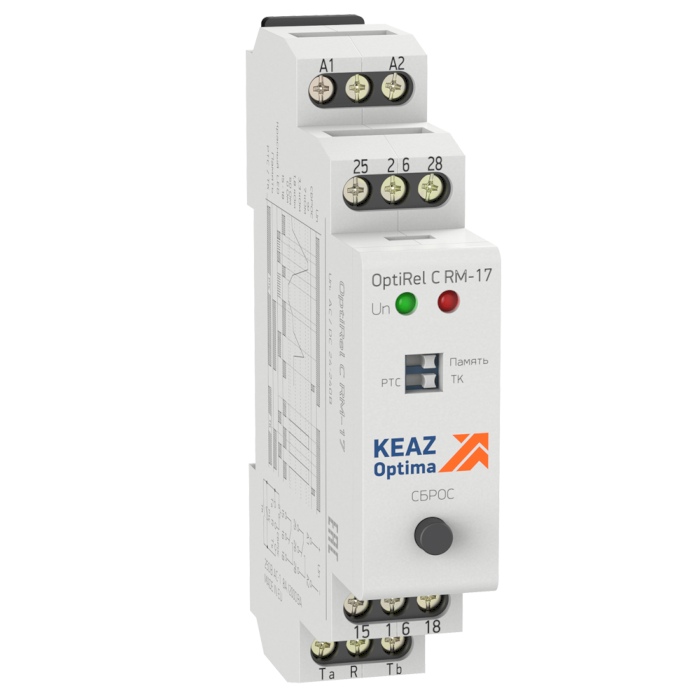

                                                                                                                                                                                                Реле защиты

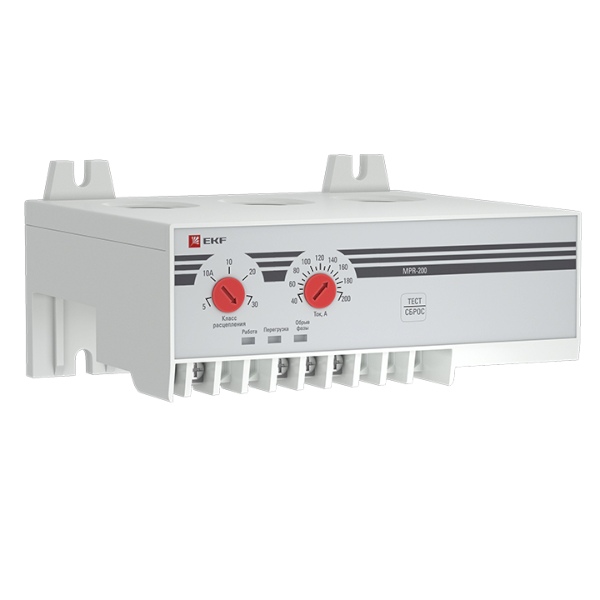

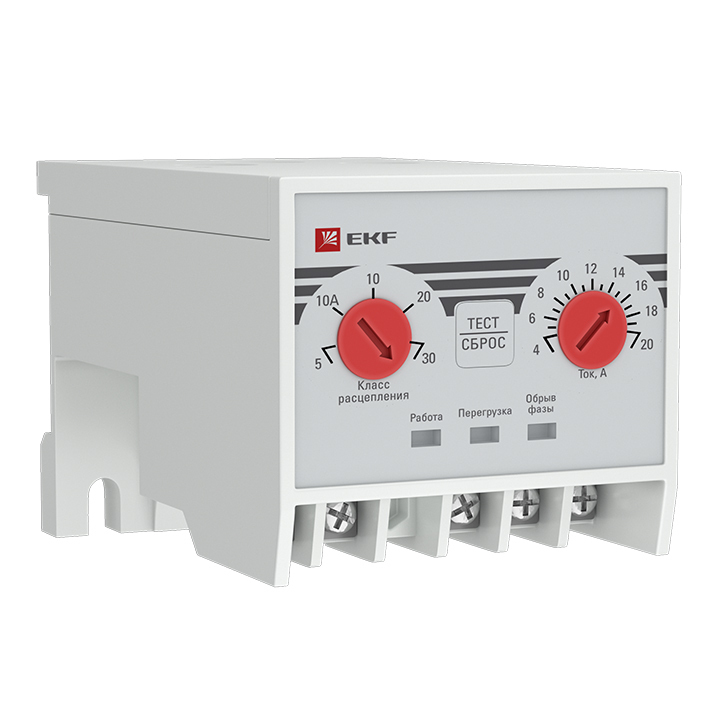

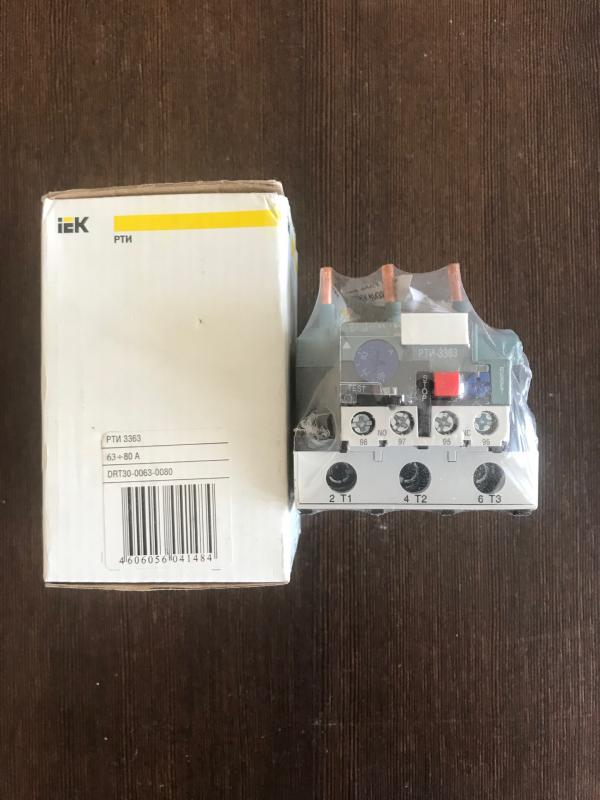

                                                                                                                                                                                                Защита от перегрузки по току

                                                                                                                                                                                                Мы используем реле защиты от перегрузки по току для защиты распределительных линий, больших двигателей, оборудования и т. д. реле обеспечивает защиту линий передачи или субпередающих линий.

                                                                                                                                                                                                Дифференциальная защита

                                                                                                                                                                                                Используется для защиты трансформаторов, генераторов, двигателей очень больших размеров, шинных зон и т.д. автоматический выключатель

                                                                                                                                                                                              • Вопросы и ответы на интервью с автоматическим выключателем
                                                                                                                                                                                              • Почему ток включения больше, чем ток отключения?
                                                                                                                                                                                              • Использование PS класса CT
                                                                                                                                                                                              • Что такое номера устройств ANSI?
                                                                                                                                                                                              • Электрическое заземление, его типы и значение
                                                                                                                                                                                              • Похожие сообщения:

                                                                                                                                                                                                Удельное электрическое сопротивление | Определение, формула, символ, единицы измерения

                                                                                                                                                                                                Принцип работы двигателя постоянного тока

                                                                                                                                                                                                Электрические шины – типы, преимущества, недостатки

                                                                                                                                                                                                4-точечный пускатель – конструкция, работа и применение

                                                                                                                                                                                                Пожалуйста, следите за нами и ставьте лайки:

                                                                                                                                                                                                Что такое защитные реле? | Типы и Работа

                                                                                                                                                                                                • Категории Электрические реле, Автоматический выключатель, Система питания, Подстанция, Распределительное устройство, Трансформатор

                                                                                                                                                                                                Содержание

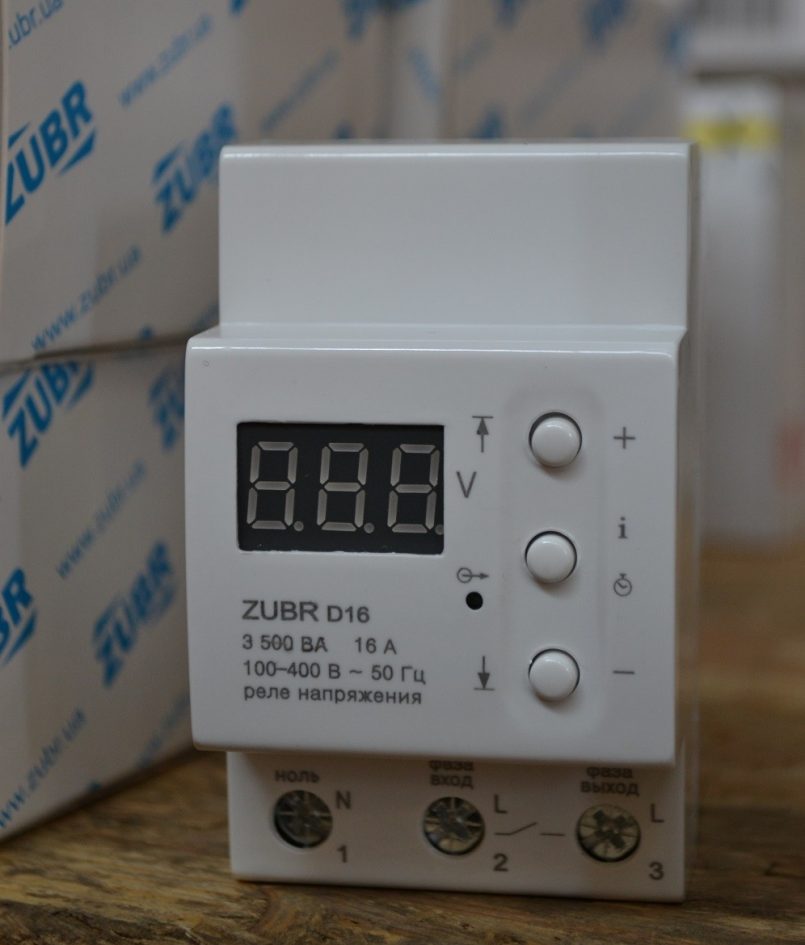

                                                                                                                                                                                                Что такое защитное реле?

                                                                                                                                                                                                Реле защиты было изобретено более 160 лет назад. За последние 60 лет он претерпел значительные изменения, наиболее очевидным из которых является его уменьшение в размерах.

                                                                                                                                                                                                Защитное реле — это распределительное устройство, которое обнаруживает неисправность и инициирует работу автоматического выключателя для изоляции неисправного элемента от остальной системы.

                                                                                                                                                                                                Это компактные и автономные устройства, способные обнаруживать нештатные ситуации. Защитные реле обнаруживают ненормальные состояния в электрических цепях, постоянно измеряя электрические величины, которые различаются в нормальных условиях и при неисправностях.

                                                                                                                                                                                                Электрические величины, которые могут измениться в условиях неисправности, это напряжение, ток, частота и фазовый угол. Через изменения одной или нескольких из этих величин неисправности сигнализируют о своем присутствии, типе и местоположении защитные реле .

                                                                                                                                                                                                При обнаружении неисправности реле замыкает цепь отключения выключателя. Это приводит к размыканию выключателя и отключению неисправной цепи.

                                                                                                                                                                                                Релейная защита используется на электрических подстанциях для подачи сигнала тревоги или быстрого отключения любого элемента энергосистемы, когда этот элемент ведет себя ненормально.

                                                                                                                                                                                                Ненормальное поведение элемента может привести к повреждению или нарушению эффективной работы остальной части системы. Защитная релейная защита сводит к минимуму повреждение оборудования и перерывы в работе при сбоях в электроснабжении. Наряду с некоторым другим оборудованием реле помогают свести к минимуму ущерб и улучшить обслуживание

                                                                                                                                                                                                Схема релейной защиты включает защитные трансформаторы тока, трансформаторы напряжения, защитные реле, реле задержки времени, вспомогательные реле, вторичные цепи, цепи отключения и т. д. роль, которая очень важна в общей работе схемы. Релейная защита представляет собой совместную работу всех этих компонентов. Релейная защита также обеспечивает индикацию места и типа неисправности.

                                                                                                                                                                                                Для получения более подробной информации прочтите зоны защиты в энергосистеме

                                                                                                                                                                                                Схема цепи реле

                                                                                                                                                                                                Типичная схема реле показана на рисунке ниже. На этой диаграмме для простоты показана одна фаза трехфазной системы.

                                                                                                                                                                                                Типовая схема цепи реле

                                                                                                                                                                                                Соединения цепи реле можно разделить на три части, а именно.

                                                                                                                                                                                                • Первая часть представляет собой первичную обмотку трансформатора тока (ТТ), который подключается последовательно с защищаемой линией.
                                                                                                                                                                                                • Вторая часть состоит из вторичной обмотки трансформатора тока и автоматического выключателя и рабочей катушки реле.
                                                                                                                                                                                                • Третья часть — это цепь отключения, которая может быть как переменного, так и постоянного тока. Он состоит из источника питания, отключающей катушки автоматического выключателя и неподвижных контактов реле.

                                                                                                                                                                                                Работа защитного реле

                                                                                                                                                                                                Работа электрического реле на основе приведенной выше схемы поясняется ниже.

                                                                                                                                                                                                Реле защиты рабочее

                                                                                                                                                                                                Когда в точке F на линии передачи происходит короткое замыкание, ток, протекающий по линии, увеличивается до огромного значения.

                                                                                                                                                                                                Это приводит к протеканию сильного тока через катушку реле, в результате чего реле срабатывает, замыкая свои контакты.

                                                                                                                                                                                                В свою очередь замыкает цепь отключения выключателя, отключая выключатель и изолируя неисправный участок от остальной системы.

                                                                                                                                                                                                Таким образом, реле обеспечивает сохранность схемного оборудования от повреждений и нормальную работу исправной части системы.

                                                                                                                                                                                                Требования к защитной релейной защите

                                                                                                                                                                                                Основная функция защитной релейной защиты заключается в немедленном отключении переднего плана любого элемента энергосистемы, когда он начинает работать ненормально или мешает эффективной работе остальной части системы. .

                                                                                                                                                                                                Чтобы релейная система защиты могла удовлетворительно выполнять эту функцию, она должна обладать следующими качествами:

                                                                                                                                                                                                1. избирательность
                                                                                                                                                                                                2. скорость
                                                                                                                                                                                                3. чувствительность
                                                                                                                                                                                                4. надежность
                                                                                                                                                                                                5. простота
                                                                                                                                                                                                6. эконом

                                                                                                                                                                                                Подробнее о каждом из них читайте в разделе «Основные характеристики и функциональные требования релейной защиты».

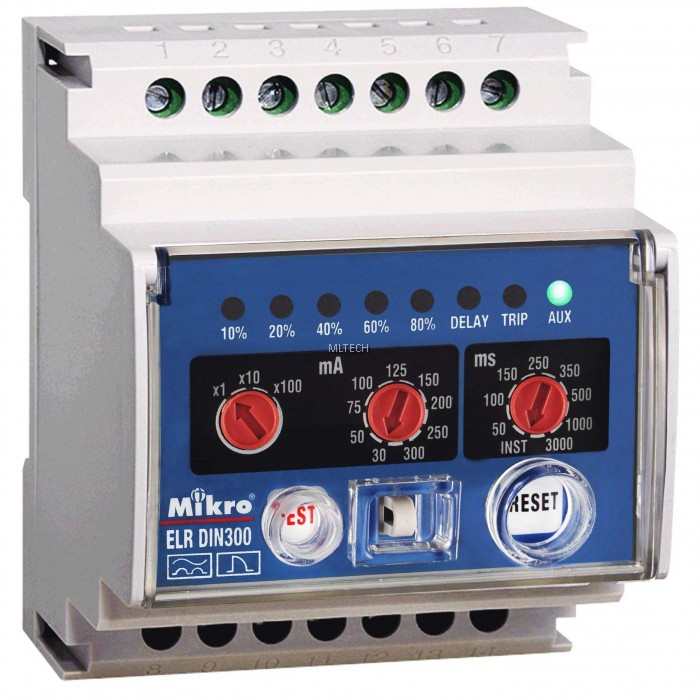

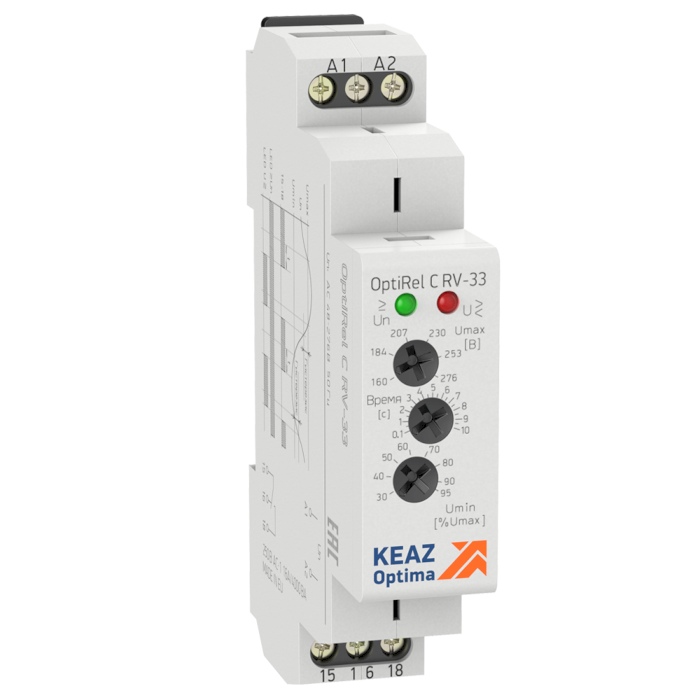

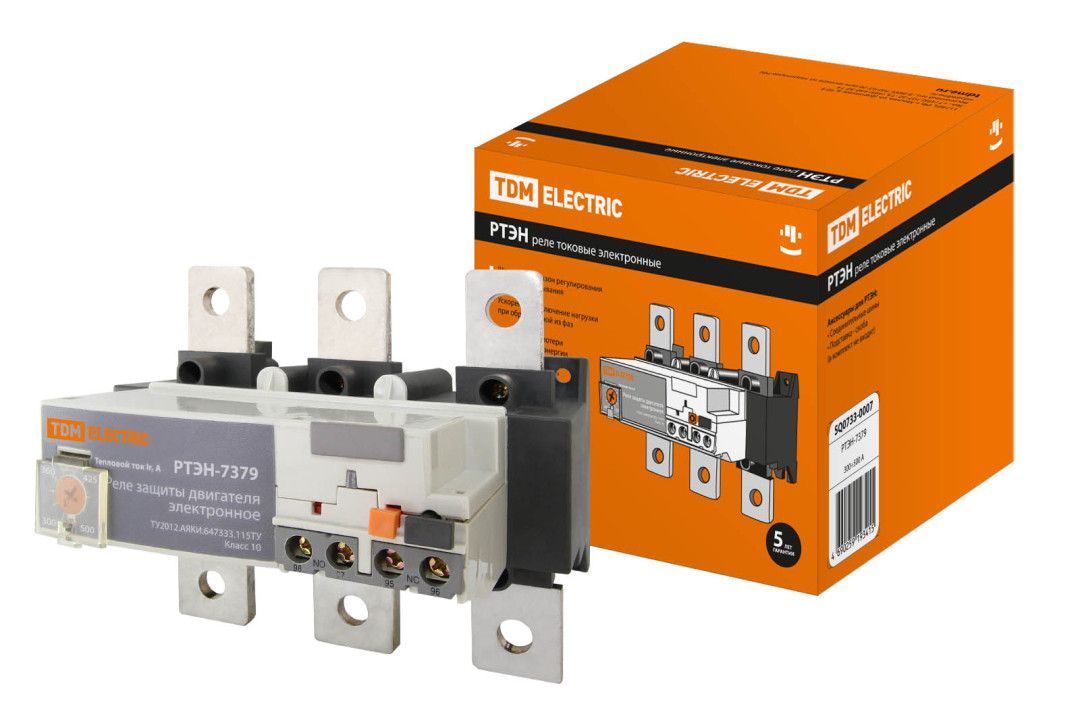

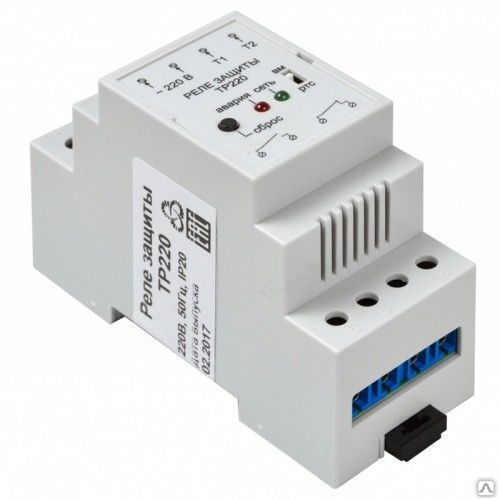

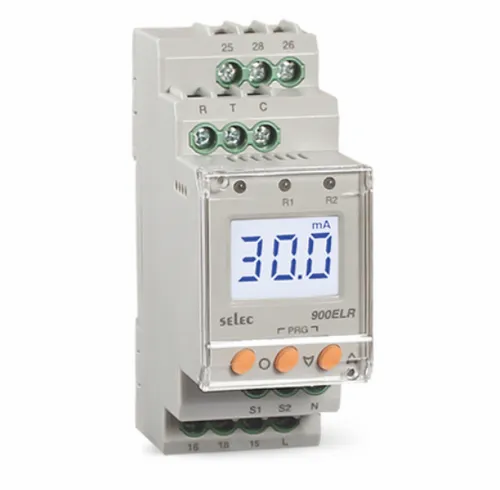

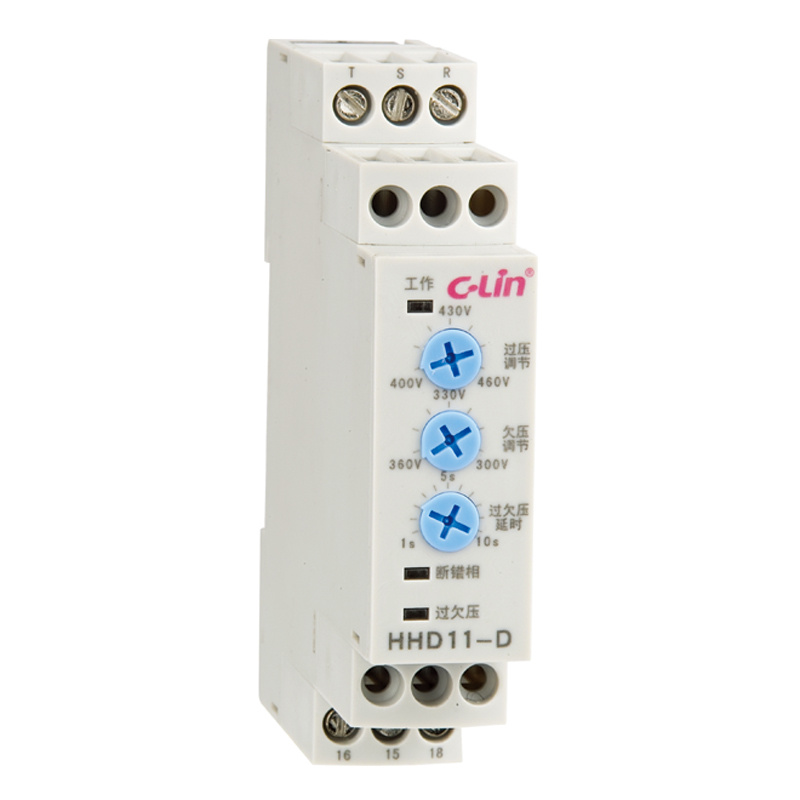

                                                                                                                                                                                                Базовые защитные реле Типы

                                                                                                                                                                                                Большинство реле, используемых сегодня в системе электроснабжения, относятся к электромеханическому типу.

                                                                                                                                                                                                Они работают на следующих двух основных принципах:

                                                                                                                                                                                                1. Электромагнитное притяжение
                                                                                                                                                                                                2. Электромагнитная индукция

                                                                                                                                                                                                Реле электромагнитного притяжения работают благодаря тому, что якорь притягивается к полюсам электромагнита или плунжер втягивается в соленоид. Такие реле могут приводиться в действие постоянным током. или переменного тока количества.

                                                                                                                                                                                                Электромагнитные индукционные реле работают по принципу асинхронного двигателя и широко используются для целей релейной защиты с участием переменного тока. количества. Они не используются с величинами постоянного тока из-за принципа действия.

                                                                                                                                                                                                Функции реле защиты

                                                                                                                                                                                                Различные функции реле защиты:

                                                                                                                                                                                                1. Быстрое удаление компонента, который ведет себя ненормально, путем замыкания цепи отключения автоматического выключателя или подачи звукового сигнала тревоги.
                                                                                                                                                                                                2. Отсоедините ненормально работающую часть, чтобы избежать повреждения или вмешательства в эффективную работу остальной части системы.
                                                                                                                                                                                                3. Предотвратите последующие отказы, отсоединив ненормально работающую часть.
                                                                                                                                                                                                4. Как можно быстрее отсоедините неисправную деталь, чтобы свести к минимуму повреждение самой неисправной детали. Например, если в машине есть неисправность обмотки и если она сохраняется в течение длительного времени, то существует вероятность повреждения всей обмотки. В отличие от этого, если его быстро отключить, то могут быть повреждены только несколько катушек, а не вся обмотка.
                                                                                                                                                                                                5. Ограничить распространение эффекта неисправности, вызывающей наименьшее влияние на остальную часть исправной системы. Таким образом, при отключении неисправной части последствия неисправности локализуются.
                                                                                                                                                                                                6. Для повышения производительности системы, надежности системы, стабильности системы и непрерывности обслуживания.

                                                                                                                                                                                                Ошибок нельзя полностью избежать, но их можно свести к минимуму.

                                                                                                                                                                                                Таким образом, релейная защита играет важную роль в обнаружении неисправностей, минимизации последствий неисправностей и минимизации ущерба из-за неисправностей.

                                                                                                                                                                                                Предыдущий пост

                                                                                                                                                                                                Почему трансформатор не работает от источника постоянного тока?

                                                                                                                                                                                                10 августа 2015 г.

                                                                                                                                                                                                Следующий пост

                                                                                                                                                                                                Электронная структура атома

                                                                                                                                                                                                20 августа 2015 г.

                                                                                                                                                                                                Объем рынка реле защиты, доля, отраслевой отчет

                                                                                                                                                                                                [Отчет на 165 страницах] Прогнозируется, что мировой рынок реле защиты достигнет 2,7 млрд долларов США к 2025 году по сравнению с предполагаемым размером рынка в 2,0 млрд долларов США в 2020 году, при среднегодовом темпе роста 5,7% в течение прогнозируемого периода. Рынок реле защиты должен стать свидетелем значительного роста благодаря увеличению мощности возобновляемых источников энергии, автоматизации подстанций и замене старых электромеханических реле новыми и усовершенствованными реле на базе микропроцессоров.

                                                                                                                                                                                                Сегмент цифровых и цифровых устройств защиты, как ожидается, будет самым развитым рынком с точки зрения технологий в течение прогнозируемого периода автоматизация подстанций, внедрение интеллектуальных сетей и развитие инфраструктуры распределения и передачи.

                                                                                                                                                                                                Цифровые и цифровые реле защиты — это усовершенствованные реле, которые выполняют несколько функций защиты в одном блоке, а также функции измерения, связи, самотестирования и другие. Эти реле используют программные алгоритмы защиты для обнаружения неисправностей и также известны как защитные реле микропроцессорного типа. Эти типы расширенных функций цифровых реле делают их более привлекательными на рынке, чем другие электромеханические реле.

                                                                                                                                                                                                Ожидается, что сегмент защиты электродвигателя будет самым быстрорастущим сегментом на рынке реле защиты в зависимости от применения в течение прогнозируемого периода.

                                                                                                                                                                                                Сегмент защиты электродвигателя, как ожидается, будет расти самыми быстрыми темпами в течение прогнозируемого периода. В 2019 году на Азиатско-Тихоокеанский регион приходилось 44,3% рынка двигателей. Рынок реле защиты двигателей зависит от производственного и коммерческого секторов. Рост в промышленном сегменте, особенно в производственных секторах (химическая, горнодобывающая, энергетическая) в Китае, Индии, Японии, Южной Корее, а также увеличение коммерческой деятельности, вероятно, будут стимулировать спрос на сегмент рынка реле защиты двигателя.

                                                                                                                                                                                                Ожидается, что сегмент коммунальных услуг будет занимать наибольшую долю рынка реле защиты по конечным пользователям в течение прогнозируемого периода

                                                                                                                                                                                                Наибольшая доля (45%) рынка реле защиты по конечным пользователям 2019. Это связано с широкомасштабным использованием реле защиты коммунальными службами в различных приложениях, таких как трансформаторы, фидеры, сборные шины и подстанции высокого напряжения. Ожидается, что сегмент коммунальных услуг сохранит свое доминирующее положение в течение прогнозируемого периода благодаря развитию новых распределительных сетей и проектов по расширению сети, замене старых электромеханических реле защиты новыми и более совершенными числовыми реле, автоматизации подстанций для улучшения качества электроэнергии и внедрению интеллектуальные сети для лучшего управления сетью.

                                                                                                                                                                                                Ожидается, что Азиатско-Тихоокеанский регион станет крупнейшим рынком реле защиты в течение прогнозируемого периода

                                                                                                                                                                                                В этом отчете рынок реле защиты был проанализирован по пяти регионам, а именно Азиатско-Тихоокеанскому региону, Северной Америке, Европе, Южной Америке. , а также Ближний Восток и Африка. Ожидается, что
                                                                                                                                                                                                Азиатско-Тихоокеанский регион станет крупнейшим рынком в течение прогнозируемого периода. Рост защитных реле в Азиатско-Тихоокеанском регионе связан с увеличением мощности возобновляемых источников энергии. Кроме того, ожидается, что акцент на автоматизации подстанций в соответствии со стандартом IEC 61850 и активизация сетевой инфраструктуры будут стимулировать развитие рынка в Азиатско-Тихоокеанском регионе в течение прогнозируемого периода.

                                                                                                                                                                                                Ключевые игроки рынка

                                                                                                                                                                                                Основные игроки на мировом рынке реле защиты включают ABB (Швейцария), GE (США), Schneider Electric (Франция), Siemens (Германия) и SEL (США).

                                                                                                                                                                                                Получите онлайн-доступ к отчету о первом в мире облаке Market Intelligence

                                                                                                                                                                                                • Простая загрузка исторических данных и прогнозов
                                                                                                                                                                                                • Аналитическая панель компании для возможностей с высоким потенциалом роста
                                                                                                                                                                                                • Исследовательский аналитик Доступ для настройки и запросов
                                                                                                                                                                                                • Анализ конкурентов с интерактивной панелью
                                                                                                                                                                                                • Последние новости, обновления и тренд.

                                                                                                                                                                                                  Метрика отчета

                                                                                                                                                                                                  Детали

                                                                                                                                                                                                  Доступный объем рынка по годам

                                                                                                                                                                                                  20182025

                                                                                                                                                                                                  Базовый год считается

                                                                                                                                                                                                  2019

                                                                                                                                                                                                  Прогнозный период

                                                                                                                                                                                                  20202025

                                                                                                                                                                                                  Единицы прогноза

                                                                                                                                                                                                  Стоимость (долл. США)

                                                                                                                                                                                                  Охваченные сегменты

                                                                                                                                                                                                  Напряжение, конечный пользователь, технология, приложение и регион

                                                                                                                                                                                                  Охваченные географии

                                                                                                                                                                                                  Азиатско-Тихоокеанский регион, Северная Америка, Европа, Южная Америка, Ближний Восток и Африка

                                                                                                                                                                                                  Охваченные компании

                                                                                                                                                                                                  ABB (Швейцария), GE (США), Schneider Electric (Франция), Siemens (Германия) и SEL (США)

                                                                                                                                                                                                  приложения и региона.

                                                                                                                                                                                                  По напряжению:

                                                                                                                                                                                                  • Низкое
                                                                                                                                                                                                  • Средний
                                                                                                                                                                                                  • Высокий

                                                                                                                                                                                                  По конечному пользователю:

                                                                                                                                                                                                  • Коммунальные услуги
                                                                                                                                                                                                  • Промышленный
                                                                                                                                                                                                  • Железные дороги
                                                                                                                                                                                                  • Прочее (аэропорты, больницы, коммерческие комплексы и центры обработки данных)

                                                                                                                                                                                                  По технологии:

                                                                                                                                                                                                  • Электромеханическое и статическое реле
                                                                                                                                                                                                  • Цифровое и числовое реле

                                                                                                                                                                                                  По применению:

                                                                                                                                                                                                  • Линия передачи
                                                                                                                                                                                                  • Сборная шина
                                                                                                                                                                                                  • Трансформатор
                                                                                                                                                                                                  • Питатель
                                                                                                                                                                                                  • Генератор
                                                                                                                                                                                                  • Мотор
                                                                                                                                                                                                  • Прочее (защита конденсаторных батарей и фильтров, защита выключателей и межсоединений)

                                                                                                                                                                                                  По регионам:

                                                                                                                                                                                                  • Азиатско-Тихоокеанский регион
                                                                                                                                                                                                  • Северная Америка
                                                                                                                                                                                                  • Европа
                                                                                                                                                                                                  • Южная Америка
                                                                                                                                                                                                  • Ближний Восток и Африка

                                                                                                                                                                                                  Последние разработки

                                                                                                                                                                                                  • В июле 2019 года компания ABB выпустила новое реле защиты двигателя M102. Продукт предназначен для применения в горнодобывающей промышленности и водоочистке. M102 предназначен для непрерывного сбора и передачи данных без прерывания процессов, тем самым обеспечивая своевременную защиту путем подачи аварийного сигнала и срабатывания защиты для защиты двигателей и обеспечения бесперебойного производственного процесса.
                                                                                                                                                                                                  • В ноябре 2019 года компания Siemens выпустила новую серию цифровых реле защиты Reyrolle 5, которые обеспечивают защиту от перегрузки по току и замыканию на землю, а также защиту трансформаторов на подстанциях.
                                                                                                                                                                                                  • В декабре 2018 года GE подписала контракт с украинской Укрэнерго на реконструкцию подстанций 330 кВ Харьковская и Залютин. В объем договора входит замена силового оборудования, кабельных стяжек, устройств релейной защиты и автоматики.
                                                                                                                                                                                                  • В феврале 2020 года Eaton, глобальная компания по управлению питанием, технологиям и услугам, представила на рынке Южной Африки три новых продукта: интеллектуальные реле управления двигателем Power Xpert C445, воздушные автоматические выключатели Power Safety Line (PSL) и easyE4. реле управления
                                                                                                                                                                                                  • В апреле 2019 года Schneider Electric India получила разрешение от Комиссии по конкуренции Индии (CCI) на приобретение подразделения электротехники и автоматизации Larsen & Toubros (L&T). Компании заключили соглашение о передаче бизнеса для приобретения в мае 2018 года

                                                                                                                                                                                                  Часто задаваемые вопросы (FAQ):

                                                                                                                                                                                                  Какие революционные технологические тенденции ожидаются в ближайшие 5 лет?

                                                                                                                                                                                                  Более широкое внедрение стандарта IEC 61850 для автоматизации подстанций и цифровизация энергосистемы являются наблюдаемыми технологическими тенденциями. Ожидается, что цифровизация и увеличение инвестиций в автоматизацию в ближайшем будущем будут стимулировать спрос на реле защиты.

                                                                                                                                                                                                  Какой сегмент рынка реле защиты будет лидировать к 2025 году?

                                                                                                                                                                                                  Ожидается, что рынок реле защиты низкого напряжения станет лидером к 2024 году из-за увеличения спроса на реле защиты двигателя, и ожидается, что спрос со стороны коммерческих потребителей будет способствовать росту рынка.

                                                                                                                                                                                                  Реле защиты какого типа получит максимальную возможность роста в течение прогнозируемого периода?

                                                                                                                                                                                                  Рынок цифровых или цифровых реле защиты, вероятно, получит максимальную возможность для роста в течение прогнозируемого периода из-за повышенного внимания к замене старых электромеханических реле цифровыми или цифровыми реле.

                                                                                                                                                                                                  Какой регион, как ожидается, займет лидирующие позиции на рынке к 2024 году?

                                                                                                                                                                                                  Ожидается, что к 2024 году Азиатско-Тихоокеанский регион займет лидирующие позиции на рынке благодаря увеличению инвестиций в инфраструктуру передачи и распределения для удовлетворения растущего спроса на энергию.

                                                                                                                                                                                                  Как компании внедряют органические и неорганические стратегии для увеличения доли рынка?

                                                                                                                                                                                                  Компании реализуют органические и неорганические стратегии для увеличения доли рынка, особенно за счет инвестиций и расширения, а также контрактов и соглашений.

                                                                                                                                                                                                  , чтобы поговорить с нашим аналитиком для обсуждения приведенных выше результатов, Click Поговорите с аналитиком

                                                                                                                                                                                                  СОДЕРЖАНИЕ

                                                                                                                                                                                                  1 Введение (Страница № 19)
                                                                                                                                                                                                  1. 1 Цели исследования
                                                                                                                                                                                                  1.2 Определение
                                                                                                                                                                                                  1.2.1 Рынок защитных реле, по диапазону напряжений: включения и исключения
                                                                                                                                                                                                  1.2.2 Рынок защитных реле, по конечным пользователям: включения и исключения
                                                                                                                                                                                                  1,3 Рыночные применения
                                                                                                                                                                                                  1.3.1 Покрытые
                                                                                                                                                                                                  1.3.2 Региональная сфера действия
                                                                                                                                                                                                  1,3,3 года, рассмотренные для исследования
                                                                                                                                                                                                  1,4 Валюта
                                                                                                                                                                                                  1,5 Ограничения
                                                                                                                                                                                                  1,6 Заинтересованные стороны

                                                                                                                                                                                                  2 Методология исследования (стр. № — 23)
                                                                                                                                                                                                  2.1 Данные исследования
                                                                                                                                                                                                  2.1.1 Данные второго года
                                                                                                                                                                                                  2.111. .1.1 Ключевые данные из вторичных источников
                                                                                                                                                                                                             2.1.2 ПЕРВИЧНЫЕ ДАННЫЕ
                                                                                                                                                                                                                     2.1.2.1 Ключевые данные из первичных источников
                                                                                                                                                                                                                     2.1.2.2 Разбивка первичных данных
                                                                                                                                                                                                  2.2 Применение
                                                                                                                                                                                                  2.3 Оценка размера рынка
                                                                                                                                                                                                  2.3.1 Анализ на стороне спроса
                                                                                                                                                                                                  2.3.1.1 Расчет
                                                                                                                                                                                                  2.3.1.2 Допущения
                                                                                                                                                                                                  2.3.2 Анализ поставки со стороны предложения
                                                                                                                                                                                                  2.3.2. 1 Расчет
                                                                                                                                                                                                  2.3.2.2. Допущения
                                                                                                                                                                                                  2.3.3 Forecast
                                                                                                                                                                                                  888 2.3.2.2 2.4 РАЗБИВКА РЫНКА И ТРИАНГУЛЯЦИЯ ДАННЫХ
                                                                                                                                                                                                      2.5 ОСНОВНЫЕ ВЫВОДЫ

                                                                                                                                                                                                  3 РЕЗЮМЕ (Страница № — 33)

                                                                                                                                                                                                  4 Премиальные идеи (стр. № 38)
                                                                                                                                                                                                  4.1 Привлекательные возможности на рынке реле защиты
                                                                                                                                                                                                  4.2 Рынок (стоимость), по региону
                                                                                                                                                                                                  4.3 Рынок, по напряжению
                                                                                                                                                                                                  4.4 Рынок, по технологии
                                                                                                                                                                                                  4.5, по напряжению
                                                                                                                                                                                                  4.4 Приложение
                                                                                                                                                                                                  4.6 Рынок, по конечному пользователю

                                                                                                                                                                                                  5 Обзор рынка (стр. № 42)
                                                                                                                                                                                                  5.1 Введение
                                                                                                                                                                                                  5.2 Динамика рынка
                                                                                                                                                                                                  5.2.1 Драйверы
                                                                                                                                                                                                  5.2.1.1 Увеличение возобновляемых мощностей 9
                                                                                                                                                                                                  5.2.1.1258 5.2.1.2 Внедрение стандарта IEC 61850 для автоматизации подстанций
                                                                                                                                                                                                  5.2.1.3 Замена старых электромеханических и статических реле с новыми числовыми реле
                                                                                                                                                                                                  5.2.2. стабильность сети в развивающихся странах
                                                                                                                                                                                                             5.2.3 ВОЗМОЖНОСТИ
                                                                                                                                                                                                                      5.2.3.1 Растущий спрос на электроэнергию и инвестиции в интеллектуальную инфраструктуру сети
                                                                                                                                                                                                  5. 2.3.3. Изменение лица ближневосточной промышленной промышленности
                                                                                                                                                                                                  5.2.4 Проблемы
                                                                                                                                                                                                  5.2.4.1. Кибербезопасность численных реле
                                                                                                                                                                                                  5.2.4.2. У вспышки COVID -19

                                                                                                                                                                                                  6 Рынок, по технологии (стр. № 47)
                                                                                                                                                                                                  6.1 ВВЕДЕНИЕ
                                                                                                                                                                                                      6.2 ЦИФРОВОЕ И ЧИСЛОВОЕ РЕЛЕ
                                                                                                                                                                                                             6.2.1 ПОВЫШЕНИЕ АКЦЕНТА НА АВТОМАТИЗАЦИИ ПОДСТАНЦИЙ И ИНТЕЛЛЕКТУАЛЬНЫХ СЕТЯХ БУДУТ ДВИЖАТЬ РЫНОК
                                                                                                                                                                                                      6.3 ЭЛЕКТРОМЕХАНИЧЕСКОЕ И СТАТИЧЕСКОЕ РЕЛЕ
                                                                                                                                                                                                  6.3.1 Продолжение применения в суровой среде и замене старых реле будет стимулировать сегмент рынка

                                                                                                                                                                                                  7 Рынок, по напряжению (стр. № 51)
                                                                                                                                                                                                  7.1 Введение
                                                                                                                                                                                                  7.2 Низкое напряжение
                                                                                                                                                                                                  7.2.1 COVID -19 ОЖИДАЕТСЯ ВСПЫШКА ЗАМЕДЛЕНИЕ НА РЫНКЕ НИЗКОГО НАПРЯЖЕНИЯ В 2020 ГОДУ
                                                                                                                                                                                                      7.3 СРЕДНЕГО НАПРЯЖЕНИЯ
                                                                                                                                                                                                             7.3.1 ОЖИДАЕТСЯ ПОВЫШЕНИЕ ДЕЯТЕЛЬНОСТИ В ЭЛЕКТРОЭНЕРГЕТИКЕ НА СЕГМЕНТЕ СРЕДНЕГО НАПРЯЖЕНИЯ 94    94 258.1258 7.4.1 Новые проекты линии передачи в Азиатско -Тихоокеанском регионе, как ожидается, будут управлять сегментом

                                                                                                                                                                                                  8 Рынок, по приложениям (стр. № 56)
                                                                                                                                                                                                  8.1 Введение
                                                                                                                                                                                                  8.2 Генератор
                                                                                                                                                                                                  8.2.1 Глобальный увеличение энергии ветра. Провоя ветроэнергетики. Ожидается, что будет управлять сегментом
                                                                                                                                                                                                  8.3 Линия передачи
                                                                                                                                                                                                  8.3.1 Инвестиции в интеллектуальную сетку, вероятно, способствует сегменту
                                                                                                                                                                                                  8.4 Busbar
                                                                                                                                                                                                  8.4.1. Разработка инфраструктуры электрической коммунальной службы, вероятно, будет управлять сегментом
                                                                                                                                                                                                  8.5 Transformer
                                                                                                                                                                                                  8.5.1. ПАНДЕМИЯ COVID-19 НЕГАТИВНО ПОВЛИЯЕТ НА СЕГМЕНТ В КРАТКОСРОЧНОЙ ПЕРСПЕКТИВЕ
                                                                                                                                                                                                      8.8 ДРУГОЕ
                                                                                                                                                                                                             8.8.1 ПОВЫШЕНИЕ АКТИВНОСТИ ПОДСТАНЦИЙ БУДЕТ СТИМУЛИРОВАТЬ РОСТ РЫНКА

                                                                                                                                                                                                  9 Рынок, по конечным пользователям (стр. № 63)
                                                                                                                                                                                                  9.1 Введение
                                                                                                                                                                                                  9.2 Утилиты
                                                                                                                                                                                                  9.2.1 Расширение сети передачи и распределения из-за растущего неэтрапного энергоснабжения для конечных пользователей может быть Рост рынка
                                                                                                                                                                                                  9,3 Промышленные
                                                                                                                                                                                                  9.3.1 Рост в промышленных секторах, как ожидается, будет способствовать рынку защитного реле
                                                                                                                                                                                                  9,4 Железные дороги
                                                                                                                                                                                                  9. 4.1 Растущие инвестиции в железные дороги и метро, ​​которые могут вызовать спрос на защиту реле
                                                                                                                                                                                                  9,5 ДРУГИЕ
                                                                                                                                                                                                  9.5.1 Ковида 19 вспышки, отрицательно влияет на рынок в коммерческом секторе

                                                                                                                                                                                                  10 Рынок, по региону (стр. № 68)
                                                                                                                                                                                                  10.1 Введение
                                                                                                                                                                                                  10.2 Северная Америка
                                                                                                                                                                                                  10.2.1 по напряжению
                                                                                                                                                                                                  10.2. 2 по технологии
                                                                                                                                                                                                  10.2.3 по применению
                                                                                                                                                                                                  10.2.4 от конечного пользователя
                                                                                                                                                                                                  10.2.5 по стране
                                                                                                                                                                                                  10.2.5.1 US
                                                                                                                                                                                                  10.2.5.1.1. Увеличение инвестиций в модернизацию инфраструктуры электрической инфраструктуры будет способствовать спросу на рынок
                                                                                                                                                                                                  10.2.5.2 Канада
                                                                                                                                                                                                  10.2.5.2.1. Ожидается, что инвестиции в модернизацию коммунальных услуг электроэнергии будут стимулировать этот рынок
                                                                                                                                                                                                  10.2.5.3 Мексика
                                                                                                                                                                                                  10.2.5.3.1. Ожидается, что сегмент коммунальных услуг будет доминировать на рынке в течение прогнозируемого периода
                                                                                                                                                                                                  10,3 Европа
                                                                                                                                                                                                  10.3. .1 ПО НАПРЯЖЕНИЮ
                                                                                                                                                                                                               10.3.2 ПО ТЕХНОЛОГИИ
                                                                                                                                                                                                               10. 3.3 ПО ПРИМЕНЕНИЮ
                                                                                                                                                                                                               10.3.4 ПО КОНЕЧНОМУ ПОЛЬЗОВАТЕЛЮ
                                                                                                                                                                                                  10.3.5 по стране
                                                                                                                                                                                                  10.3.5.1 Великобритания
                                                                                                                                                                                                  10.3.5.1.1 Растущие инвестиции в электрическую инфраструктуру, чтобы предложить возможности роста для рынка
                                                                                                                                                                                                  10.3.5.2 Германия
                                                                                                                                                                                                  10.3.5.2.1. Возобновляемые энергосбережения развивают рынок
                                                                                                                                                                                                  10.3. .5.3 Италия
                                                                                                                                                                                                                                     10.3.5.3.1 Инвестиции в коммунальные услуги и железные дороги, вероятно, будут стимулировать развитие рынка
                                                                                                                                                                                                  10.3.5.4 Франция
                                                                                                                                                                                                  10.3.5.4.1.
                                                                                                                                                                                                       10.4 АЗИАТСКО-ТИХООКЕАНСКИЙ РЕГИОН
                                                                                                                                                                                                               10.4.1 ПО НАПРЯЖЕНИЮ
                                                                                                                                                                                                               10.4.2 ПО ТЕХНОЛОГИИ
                                                                                                                                                                                                  10.4.3 по применению
                                                                                                                                                                                                  10.4.4 от конечного пользователя
                                                                                                                                                                                                  10.4.5 по стране
                                                                                                                                                                                                  10.4.5.1 Китай
                                                                                                                                                                                                  10.4.5.1.1 Сильный рост в энергетическом и производственном секторах управляет рынком
                                                                                                                                                                                                  10.4.5.2 Индия
                                                                                                                                                                                                  10.4. .5.2.1 Увеличение производства электроэнергии и рост в производственном секторе, вероятно, будут стимулировать развитие рынка
                                                                                                                                                                                                                                 10. 4.5.3 Япония
                                                                                                                                                                                                  10.4.5.3.1 Правительственные инициативы по повышению генерации возобновляемых источников энергии повысят рынок
                                                                                                                                                                                                  10.4.5.4 Australia
                                                                                                                                                                                                  10.4.5.4.1. Увеличение инвестиций в проекты по чистой энергии и развитию инфраструктуры приведут к продвижению рынка
                                                                                                                                                                                                  10.4.5.5 Южная Корея
                                                                                                                                                                                                  10.4. 5.5.1 Увеличение производства электроэнергии с использованием возобновляемых источников энергии и рост в производственном секторе, вероятно, будут стимулировать развитие рынка
                                                                                                                                                                                                  10.5 Южная Америка
                                                                                                                                                                                                  10.5.1 по напряжению
                                                                                                                                                                                                  10.5.2 по технологии
                                                                                                                                                                                                  10.5.3 по применению
                                                                                                                                                                                                  10.5.4 от конечного пользователя
                                                                                                                                                                                                  10.5.5 по стране
                                                                                                                                                                                                  10.5.5.1 Бразилия
                                                                                                                                                                                                  10.5.5.1.1 Продолжительные проекты T & D.
                                                                                                                                                                                                                         10.5.5.2 Аргентина
                                                                                                                                                                                                                                     1258 10.6 Ближний Восток и Африка
                                                                                                                                                                                                  10.6.1 по напряжению
                                                                                                                                                                                                  10,6,2 по технологии
                                                                                                                                                                                                  10,6,3 по применению
                                                                                                                                                                                                  10,6,4 по конечному пользователю
                                                                                                                                                                                                  10,6,5 по стране
                                                                                                                                                                                                  10. 6.5.1 Саудовская Аравия
                                                                                                                                                                                                  10.6.5.1.1.11.11.11.11.11.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 Ожидается, что рынок будет стимулировать развитие диверсифицированного производства электроэнергии и инфраструктурных проектов
                                                                                                                                                                                                                         10.6.5.2 ОАЭ
                                                                                                                                                                                                                                      1258 10.6.5.3 Катар
                                                                                                                                                                                                  10.6.5.3.1. Ожидается, что коммутационный сектор будет способствовать рынку в Катаре
                                                                                                                                                                                                  10,6.5.4 Египет
                                                                                                                                                                                                  10,6.5.4.1. Основное внимание на модернизации инфраструктуры будет стимулировать рынок
                                                                                                                                                                                                  10.6.5.5 Южная Африка
                                                                                                                                                                                                  10.6.5.5.1 Ожидается, что сектор коммунальных услуг станет движущей силой рынка в Южной Африке

                                                                                                                                                                                                  11 Соревновательный ландшафт (стр. № — 108)
                                                                                                                                                                                                  11.1 Обзор
                                                                                                                                                                                                  11.2 Соревнованное картирование лидерства (общий рынок)
                                                                                                                                                                                                  11.2.1 Дационные лидеры
                                                                                                                                                                                                  11.2.2 Инноваторы
                                                                                                                                                                                                  11.3.3 Динамические дифференциаторы
                                                                                                                                                                                                  11.2.4 Emerging
                                                                                                                                                                                                  11.3. , 2019
                                                                                                                                                                                                       11. 4 КОНКУРЕНТНЫЙ СЦЕНАРИЙ
                                                                                                                                                                                                               11.4.1 ЗАПУСК НОВЫХ ПРОДУКТОВ
                                                                                                                                                                                                               11.4.2 ИНВЕСТИЦИИ И РАСШИРЕНИЕ
                                                                                                                                                                                                  ACQUIMER & UIMER 9IT 4.3.3.1258. ABB
                                                                                                                                                                                                       12.3 SIEMENS
                                                                                                                                                                                                       12.4 GENERAL ELECTRIC
                                                                                                                                                                                                       12.5 SCHWEITZER ENGINEERING LABORATORIES
                                                                                                                                                                                                       12.6 EATON
                                                                                                                                                                                                       12.7 ELNREN 8 .9 LARSEN & TOUBRO 8

                                                                                                                                                                                                • 58      12.9 MITSUBISHI ELECTRIC
                                                                                                                                                                                                       12.10 TOSHIBA
                                                                                                                                                                                                       12.11 CG POWER AND INDUSTRIAL SOLUTIONS
                                                                                                                                                                                                       12.12 ZIV APLICACIONES Y TECNOLOGIA
                                                                                                                                                                                                       12.13 BASLER ELECTRIC
                                                                                                                                                                                                       12.14 FANOX ELECTRONIC
                                                                                                                                                                                                       12.15 ORION ITALIA
                                                                                                                                                                                                       12.16 WOODWARD
                                                                                                                                                                                                       12.17 ASHIDA ELECTRONICS
                                                                                                                                                                                                       12.18 LITTELFUSE
                                                                                                                                                                                                       12.19 ROCKWELL
                                                                                                                                                                                                       12.20 SOLCON
                                                                                                                                                                                                  * Подробная информация об обзоре бизнеса, предлагаемых продуктах, последних разработках, SWOT-анализе, представлении MNM может быть недоступна для компаний, не включенных в список.

                                                                                                                                                                                                  13 Приложение (стр. № — 158)
                                                                                                                                                                                                  13. 1 Информация о отраслевых экспертах
                                                                                                                                                                                                  13.2 Руководство по обсуждению
                                                                                                                                                                                                  13.3 С магазином знаний: Marketsandmarket (109 таблиц)

                                                                                                                                                                                                  ТАБЛИЦА 1. КРАТКИЙ ОБЗОР РЫНКА ЗАЩИТНЫХ РЕЛЕ
                                                                                                                                                                                                  ТАБЛИЦА 2. ПРОЦЕНТНОЕ ОТКЛОНЕНИЕ ОТ ЭТАЛОННЫХ ПОКАЗАТЕЛЕЙ ПО СТРАНАМ ИЗ-ЗА COVID-19ПАНДЕМИЯ
                                                                                                                                                                                                  ТАБЛИЦА 3 ОБЪЕМ РЫНКА ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН ДОЛЛ. США) )
                                                                                                                                                                                                  ТАБЛИЦА 6 ОБЪЕМ РЫНКА ФИДЕРАЛЬНЫХ РЕЛЕ ПО НАПРЯЖЕНИЮ, 2018–2025 ГГ. (МЛН ДОЛЛ. США) МЛН)
                                                                                                                                                                                                  ТАБЛИЦА 9 ОБЪЕМ РЫНКА РЕЛЕ ДЛЯ ЛЭП ВЫСОКОГО НАПРЯЖЕНИЯ ПО РЕГИОНАМ, 2018–2025 ГГ. (МЛН ДОЛЛ. США) МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 12 ЛИНИЯ ПЕРЕДАЧИ: ОБЪЕМ РЫНКА ФИДЕРАЛЬНЫХ РЕЛЕ ПО РЕГИОНАМ, 2018–2025 (МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ПО РЕГИОНАМ, 2018–2025 (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 15 ФИДЕР: ОБЪЕМ РЫНКА РЕЛЕ ДЛЯ ЛЭП, ПО РЕГИОНАМ, 2018–2025 (МЛН. Долл. США)
                                                                                                                                                                                                  РЕГИОН, 2018–2025 (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 18 ОБЪЕМ РЫНКА ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  РЕГИОН, 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 21 ЖЕЛЕЗНЫЕ ДОРОГИ: ОБЪЕМ РЫНКА ФИДЕРАЛЬНЫХ РЕЛЕ, ПО РЕГИОНАМ, 2018–2025 ГГ. )
                                                                                                                                                                                                  Таблица 24 Рыночный размер рынка фидерных реле, по региону, 20182025 (млн. Долларов США)
                                                                                                                                                                                                  Таблица 25 Северная Америка: Рынок реле линии передачи, по напряжению, 20182025 (млн. Долларов США)
                                                                                                                                                                                                  Таблица 26 Северная Америка: размер рынка, технология, 20182025 (МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 27 СЕВЕРНАЯ АМЕРИКА: ОБЪЕМ РЫНКА РЕЛЕ ДЛЯ ЛЭП, ПО ПРИМЕНЕНИЮ, 2018–2025 (МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 28 СЕВЕРНАЯ АМЕРИКА: ОБЪЕМ РЫНКА ФИДЕРАЛЬНЫХ РЕЛЕ ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (МЛН. Долл. США)
                                                                                                                                                                                                  МЛН долларов США)
                                                                                                                                                                                                  ТАБЛИЦА 31 США: ОБЪЕМ РЫНКА РЕЛЕ ЗАЩИТЫ, ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 32 США: ОБЪЕМ РЫНКА, ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (ТЫС. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 33 2018–2025 (МЛН ДОЛЛ. США) 91 258 ТАБЛИЦА 34 КАНАДА: ОБЪЕМ РЫНКА РЕЛЕ ДЛЯ ЛИНИЙ ПЕРЕДАЧ В РАЗБИВКЕ ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 35 КАНАДА: ОБЪЕМ РЫНКА ТРАНСФОРМАТОРНЫХ РЕЛЕ ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (ТЫС. Долл. США) , 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 38 МЕКСИКА: ОБЪЕМ РЫНКА РЕЛЕ ДЛЯ ЛЭП, ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (ТЫС. ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 39 ОБЪЕМ РЫНКА ФИДЕРНЫХ РЕЛЕ ПО ТЕХНОЛОГИЯМ, 2018–2025 ГГ. (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 41 ЕВРОПА: ОБЪЕМ РЫНКА ФИДЕРАЛЬНЫХ РЕЛЕ, ПО ПРИМЕНЕНИЮ, 2018–2025 (МЛН. Долл. США)
                                                                                                                                                                                                  2018–2025 (МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 44 ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ В СОЕДИНЕНИИ С РАЗБИВКОЙ НАПРЯЖЕНИЯ, 2018–2025 (МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 45 , ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (ТЫС. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 47. ОБЪЕМ РЫНКА ФИДЕРАЛЬНЫХ РЕЛЕ, ПО НАПРЯЖЕНИЮ, 2018–2025 ГГ. (МЛН. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 48. ТАБЛИЦА 48. ,  2018–2025 (ТЫС. ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 50 ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ В РАЗБИВКЕ ПО НАПРЯЖЕНИЮ, 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  РАЗМЕР ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 ГГ. (ТЫС. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 53. ОБЪЕМ РЫНКА ШИННЫХ РЕЛЕ, ФРАНЦИЯ, ПО НАПРЯЖЕНИЮ, 2018–2025 ГГ. (МЛН. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 54. , 2018–2025 (ТЫС. ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 56. ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ, ПО НАПРЯЖЕНИЮ, 2018–2025 (МЛН. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 57. РАЗМЕР ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 ГГ. (ТЫС. Долл. США)
                                                                                                                                                                                                  Таблица 59 Азиатско -Тихоокеанский регион: размер электромеханического рынка, напряжение, 20182025 (млн. Долларов США)
                                                                                                                                                                                                  Таблица 60 Азиатско -Тихоокеанский регион: электромеханический размер рынка, по технологиям, 20182025 (млн. Долларов США)
                                                                                                                                                                                                  Таблица 61 Азиатско -Тихоокеанский регион: электромеханический размер рынка, по применению 20182025 ( МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 62 АЗИАТСКО-ТИХООКЕАНСКИЙ РЕГИОН: ОБЪЕМ РЫНКА ЭЛЕКТРОМЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ, ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (МЛН ДОЛЛАРОВ США)
                                                                                                                                                                                                  ТАБЛИЦА 63 ПО НАПРЯЖЕНИЮ, 2018–2025 ГГ. (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 65 КИТАЙ: ОБЪЕМ РЫНКА СТАТИЧЕСКИХ РЕЛЕ, ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 66 КИТАЙ: ОБЪЕМ РЫНКА СТАТИЧЕСКИХ РЕЛЕ, ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 гг. , 2018–2025 (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 68. ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ В ИНДИИ, ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН. Долл. США)
                                                                                                                                                                                                  ОБЪЕМ РЫНКА РЕЛЕ ПО НАПРЯЖЕНИЮ, 2018–2025 ГГ. (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 71 ЯПОНИЯ: ОБЪЕМ РЫНКА СТАТИЧЕСКИХ РЕЛЕ, ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 72 , 2018–2025 (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 74 АВСТРАЛИЯ: ОБЪЕМ РЫНКА СТАТИЧЕСКИХ РЕЛЕ, ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 75 ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ ПО НАПРЯЖЕНИЮ, 2018–2025 ГГ. (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 77 ЮЖНАЯ КОРЕЯ: ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ, ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН. Долл. США) , ПО НАПРЯЖЕНИЮ, 2018–2025 (МЛН. ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 80 ЮЖНАЯ АМЕРИКА: ОБЪЕМ РЫНКА ШИННЫХ РЕЛЕ, ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 81 ЮЖНАЯ АМЕРИКА: ОБЪЕМ РЫНКА ШИННЫХ РЕЛЕ ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 ГГ. (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 83 ЮЖНАЯ АМЕРИКА: ОБЪЕМ РЫНКА ШИННЫХ РЕЛЕ ПО СТРАНАМ, 2018–2025 (МЛН. Долл. США) 2018–2025 (ТЫС. ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 86. ОБЪЕМ РЫНКА СТАТИЧЕСКИХ РЕЛЕ В БРАЗИЛИИ ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (ТЫС. ДОЛЛ. США)
                                                                                                                                                                                                  ОБЪЕМ РЫНКА ПО ТЕХНОЛОГИЯМ, 2018–2025 ГГ. (ТЫС. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 89 АРГЕНТИНА: ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (ТЫС. Долл. США) ОБЪЕМ РЫНКА РЕЛЕ ПО ТЕХНОЛОГИЯМ, 2018–2025 (МЛН ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 92 БЛИЖНИЙ ВОСТОК И АФРИКА: ОБЪЕМ РЫНКА ЦИФРОВЫХ РЕЛЕ, ПО ПРИМЕНЕНИЮ, 2018–2025 (МЛН Долл. США) ,  2018–2025 (МЛН Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 94 БЛИЖНИЙ ВОСТОК И АФРИКА: ОБЪЕМ РЫНКА ЦИФРОВЫХ РЕЛЕ ПО СТРАНАМ, 2018–2025 (МЛН. Долл. США) , ПО ТЕХНОЛОГИЯМ, 2018–2025 (ТЫС. Долл. США)
                                                                                                                                                                                                  ТАБЛИЦА 97. ОБЪЕМ РЫНКА МОТОРНЫХ РЕЛЕ В САУДОВСКОЙ АРАВИИ, ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2018–2025 (ТЫС. ДОЛЛ. США)
                                                                                                                                                                                                  ТАБЛИЦА 98. ОАЭ: ОБЪЕМ РЫНКА ПО ТЕХНОЛОГИЯМ, 2018–2025 ГГ. (ТЫС. Долл. США)
                                                                                                                                                                                                  Таблица 100 ОАЭ: размер рынка, по конечному пользователю, 20182025 (USD тысяча)
                                                                                                                                                                                                  Таблица 101 Катар: электромеханический размер рынка, напряжение, 20182025 (тысяча долларов США. (USD тысяча)
                                                                                                                                                                                                  Таблица 103 Катар: размер рынка электромеханического рынка, по конечному пользователю, 20182025 (тысяча долларов США)
                                                                                                                                                                                                  Таблица 104 Египет: размер электромеханического рынка, от напряжения, 20182025 (тысяча долларов США)
                                                                                                                                                                                                  Таблица 105 Египет: Рынок трансформатора, 20182025 (тысяча долларов США)
                                                                                                                                                                                                  Таблица 105. РАЗМЕР ПО ТЕХНОЛОГИЯМ, 2018–2025 ГГ. (ТЫС. Долл. США)
                                                                                                                                                                                                  Таблица 106 Египет: размер рынка реле трансформатора, размер рынка, от конечного пользователя, 20182025 (тысяча долларов США)
                                                                                                                                                                                                  Таблица 107 Южная Африка: электромеханический размер рынка, по напряжению, 20182025 (тысяча долларов США)
                                                                                                                                                                                                  Таблица 108 Южная Африка: электромеханический размер рынка. По технологиям, 20182025 (USD тысяча)
                                                                                                                                                                                                  Таблица 109 Южная Африка: размер электромеханического рынка, по конечным пользователям, 20182025 (USD тысяча)


                                                                                                                                                                                                  Список рисунков (43 рисунки)

                                                                                                                                                                                                  Рисунок 1 Рыночный Рыночный Рынок: Исследование: Исследование. ДИЗАЙН
                                                                                                                                                                                                  Рисунок 2 Основные метрики, рассмотренные при конструировании и оценке спроса на рынок защитных реле
                                                                                                                                                                                                  Рисунок 3 Рынок защитных реле: Анализ на стороне предложения
                                                                                                                                                                                                  Рисунок 4 Методология Тангуляции данных. ОЖИДАЕТСЯ, ЧТО ДОМИНИРУЕТ НА РЫНКЕ ПО НАПРЯЖЕНИЮ В ПРОГНОЗНЫЙ ПЕРИОД
                                                                                                                                                                                                  1258 ОЖИДАЕТСЯ, ЧТО БОЛЬШАЯ ДОЛЯ РЫНКА, ПО ПРИМЕНЕНИЮ, В ТЕЧЕНИЕ ПРОГНОЗИРУЕМОГО ПЕРИОДА, БУДЕТ ЗАНИМАТЬСЯ КОМПАНИИ TRANSFORMER
                                                                                                                                                                                                  РЫНОК ЦИФРОВОГО РЕЛЕ В 2019 ГОДУ ДОМИНИРУЕТ PACIFIC
                                                                                                                                                                                                  РИСУНОК 11 ОЖИДАЕТСЯ, ЧТО ДВИЖЕТ РЫНОК В 2020–2020 ГОДАХ 25
                                                                                                                                                                                                  РИСУНОК 12 РЫНОК В Азиатско-Тихоокеанском регионе1258 Рисунок 13 Сегмент низкого напряжения доминировал на рынке цифровых реле By Voltage, в 2019 году
                                                                                                                                                                                                  Рисунок 14 Цифровой и цифровой сегмент доминировал на рынке цифровых реле, по технологиям, в 2019 году
                                                                                                                                                                                                  Рисунок 15 Сегмент трансформатора доминировал на рынке, по применению, в 2019 г.
                                                                                                                                                                                                  РИСУНОК 16 СЕГМЕНТ ЭНЕРГЕТИЧЕСКИХ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ЭЛЕКТРОЭНЕРГЕТИКИ – ДОМИНИРУЮЩЕЕ НА РЫНКЕ ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ В 2019 ГОДУ
                                                                                                                                                                                                  -2024 (ГВт)
                                                                                                                                                                                                  РИСУНОК 19 РЫНОК РЕЛЕ ЗАЩИТЫ (СТОИМОСТЬ) ПО ТЕХНОЛОГИЯМ, 2019
                                                                                                                                                                                                  РИСУНОК 20 РЫНОК РЕЛЕ ЗАЩИТЫ (СТОИМОСТЬ) ПО НАПРЯЖЕНИЮ, 2019
                                                                                                                                                                                                  РЫНОК РЕЛЕ ЗАЩИТЫ (СТОИМОСТЬ) В РАЗБИВКЕ ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ, 2019 Г.
                                                                                                                                                                                                  РИСУНОК 23. КРАТКИЙ ОБЗОР: РЫНОК АЗИАТСКО-ТИХООКЕАНСКОГО РЕГИОНА ОЖИДАЕТСЯ САМЫМ ВЫСОКИМ СГТРОМ В ПРОГНОЗНЫЙ ПЕРИОД
                                                                                                                                                                                                  РИСУНОК 24. РИСУНОК 25 СЕВЕРНАЯ АМЕРИКА: ОБЗОР РЫНКА
                                                                                                                                                                                                  Рисунок 26 Азиатско -Тихоокеанский регион: Рыночный снимок
                                                                                                                                                                                                  Рисунок 27 Ключевые разработки на рынке цифровых реле, 20172019
                                                                                                                                                                                                  Рисунок 28 Конкурентное картирование лидерства (общий рынок)
                                                                                                                                                                                                  Рисунок 29 Рисунок. Рынок. SCHNEIDER ELECTRIC: SWOT-АНАЛИЗ
                                                                                                                                                                                                  1258 Рисунок 37 General Electric: SWOT -анализ
                                                                                                                                                                                                  Рисунок 38 Schweitzer Engineering Laboratories: SWOT -анализ
                                                                                                                                                                                                  Рисунок 39 Eaton: Company Snapshot
                                                                                                                                                                                                  Рисунок 40 Larsen & Toubro: Snapshot Company
                                                                                                                                                                                                  Рисунок 41 Electric: Company Snapshot
                                                                                                                                                                                                  Рис. 43 CG POWER AND INDUSTRIAL SOLUTIONS: ОБЗОР КОМПАНИИ

                                                                                                                                                                                                  Это исследование включало четыре основных этапа оценки текущего размера рынка реле защиты. Было проведено исчерпывающее вторичное исследование для сбора информации о рынке, рынке сверстников и родительском рынке. Следующим шагом было подтверждение этих выводов, предположений и размеров рынка с помощью отраслевых экспертов по всей цепочке создания стоимости посредством тщательных первичных исследований. Для оценки общего размера рынка использовались как нисходящий, так и восходящий подходы. Методы разбивки рынка и триангуляции данных использовались для оценки размера рынка сегментов и соответствующих подсегментов.

                                                                                                                                                                                                  Secondary Research

                                                                                                                                                                                                  Это исследование включало использование обширных вторичных источников, каталогов и баз данных, таких как данные ЮНКТАД, отраслевые публикации, несколько газетных статей, Statista Industry Journal, Factiva, для выявления и сбора информации, полезной для технического, рыночно-ориентированное и коммерческое исследование рынка реле защиты. Другие вторичные источники включали годовые отчеты, пресс-релизы и презентации компаний для инвесторов, официальные документы, сертифицированные публикации, статьи признанных авторов, ассоциации производителей, торговые справочники и базы данных.

                                                                                                                                                                                                  Первичные исследования

                                                                                                                                                                                                  Рынок реле защиты включает несколько заинтересованных сторон, таких как компании-производители реле защиты, фирмы венчурного капитала, консалтинговые компании в энергетическом и энергетическом секторах, передающие и распределительные компании, государственные и исследовательские организации, форумы, союзы и ассоциации, дилеры. и поставщики. Сторона спроса на рынке характеризуется растущим спросом на электроэнергию, в основном в Азиатско-Тихоокеанском регионе. Спрос также обусловлен увеличением продаж реле защиты в Азиатско-Тихоокеанском регионе. Сторона предложения характеризуется увеличением числа запусков новых продуктов, контрактов и соглашений, партнерства и сотрудничества, а также слияний и поглощений среди крупных игроков. Для получения качественной и количественной информации были опрошены различные первичные источники как со стороны предложения, так и со стороны спроса на рынке. Разбивка первичных респондентов представлена ​​ниже:

                                                                                                                                                                                                  Чтобы узнать о предположениях, рассмотренных в исследовании, загрузите брошюру в формате pdf

                                                                                                                                                                                                  Оценка размера рынка

                                                                                                                                                                                                  Для оценки и проверки размера глобального реле защиты использовались как нисходящий, так и восходящий подходы. рынка и зависимых от него субрынков. Эти методы также широко использовались для оценки размера различных подсегментов рынка. Методология исследования, используемая для оценки размера рынка, включает следующее:

                                                                                                                                                                                                  • Ключевые игроки в отрасли и на рынке были выявлены в ходе обширных вторичных исследований, а их доли рынка в соответствующих регионах были определены в ходе как первичных, так и вторичных исследований.
                                                                                                                                                                                                  • Цепочка поставок в отрасли и размер рынка в стоимостном выражении были определены с помощью первичных и вторичных процессов исследования.
                                                                                                                                                                                                  • Все процентные доли, сплиты и разбивки были определены с использованием вторичных источников и проверены с помощью первоисточников.

                                                                                                                                                                                                  Триангуляция данных

                                                                                                                                                                                                  После получения общего размера рынка с использованием процессов оценки размера рынка, как описано выше, рынок был разделен на несколько сегментов и подсегментов. Чтобы завершить весь процесс разработки рынка и получить точную статистику по каждому рыночному сегменту и подсегменту, везде, где это было применимо, применялись процедуры триангуляции данных и разбивки рынка. Данные были триангулированы путем изучения различных факторов и тенденций как со стороны спроса, так и со стороны предложения на рынке реле защиты.

                                                                                                                                                                                                  Задачи отчета

                                                                                                                                                                                                  • Определить, описать и спрогнозировать мировой рынок реле защиты на основе напряжения, технологии, конечного пользователя, приложения и региона.
                                                                                                                                                                                                  • Чтобы предоставить подробную информацию об основных факторах, влияющих на рост рынка (движущие силы, ограничения, возможности и отраслевые проблемы)
                                                                                                                                                                                                  • Стратегический анализ рынка с точки зрения индивидуальных тенденций роста, будущих перспектив и вклада каждого сегмента в рынок
                                                                                                                                                                                                  • Для анализа рыночных возможностей для заинтересованных сторон и предоставления подробной информации о конкурентной среде для лидеров рынка
                                                                                                                                                                                                  • Сравнительный анализ игроков на рынке с использованием собственной структуры Vendor DIVE, которая анализирует участников рынка по различным параметрам в рамках широких категорий бизнес-стратегий и продуктовых стратегий.

Добавить комментарий

Ваш адрес email не будет опубликован.
