Электроник воркбенч: полное руководство по моделированию электронных схем в EWB 5.12 — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работать в Electronic Workbench 5.12. Какие компоненты и инструменты доступны в программе. Как создавать и анализировать электронные схемы в EWB. Какие возможности предоставляет EWB для моделирования схем.

Содержание

Общий обзор возможностей Electronics Workbench 5.12

Electronics Workbench 5.12 — это мощная программа для моделирования и анализа электронных схем. Она предоставляет широкие возможности для разработки и тестирования как аналоговых, так и цифровых схем различной сложности.

Основные возможности EWB 5.12:

Моделирование аналоговых, цифровых и смешанных схем
Большая библиотека электронных компонентов
Набор виртуальных измерительных приборов
Анализ схем на постоянном и переменном токе
Анализ переходных процессов
Частотный анализ
Построение графиков и диаграмм
Создание собственных моделей компонентов

Программа имеет удобный графический интерфейс, позволяющий быстро создавать схемы путем перетаскивания компонентов на рабочее поле и соединения их проводниками. Встроенные измерительные приборы дают возможность проводить различные измерения виртуальных схем.

Основные компоненты и библиотеки EWB

Electronics Workbench 5.12 содержит обширную библиотеку электронных компонентов, разделенную на несколько категорий:

Источники (Sources)

Включает различные источники напряжения и тока:

Источники постоянного напряжения и тока
Источники переменного напряжения и тока
Источники импульсных сигналов
Управляемые источники

Базовые компоненты (Basic)

Содержит основные пассивные компоненты:

Резисторы
Конденсаторы
Катушки индуктивности
Трансформаторы
Ключи и переключатели

Диоды (Diodes)

Различные типы полупроводниковых диодов:

Выпрямительные диоды
Стабилитроны
Светодиоды

Диодные мосты

Транзисторы (Transistors)

Биполярные и полевые транзисторы:

Биполярные NPN и PNP транзисторы
Полевые транзисторы с управляющим p-n переходом
МОП-транзисторы

Измерительные приборы и анализ схем в EWB

Electronics Workbench 5.12 предоставляет набор виртуальных измерительных приборов для анализа схем:

Мультиметр — для измерения напряжения, тока, сопротивления

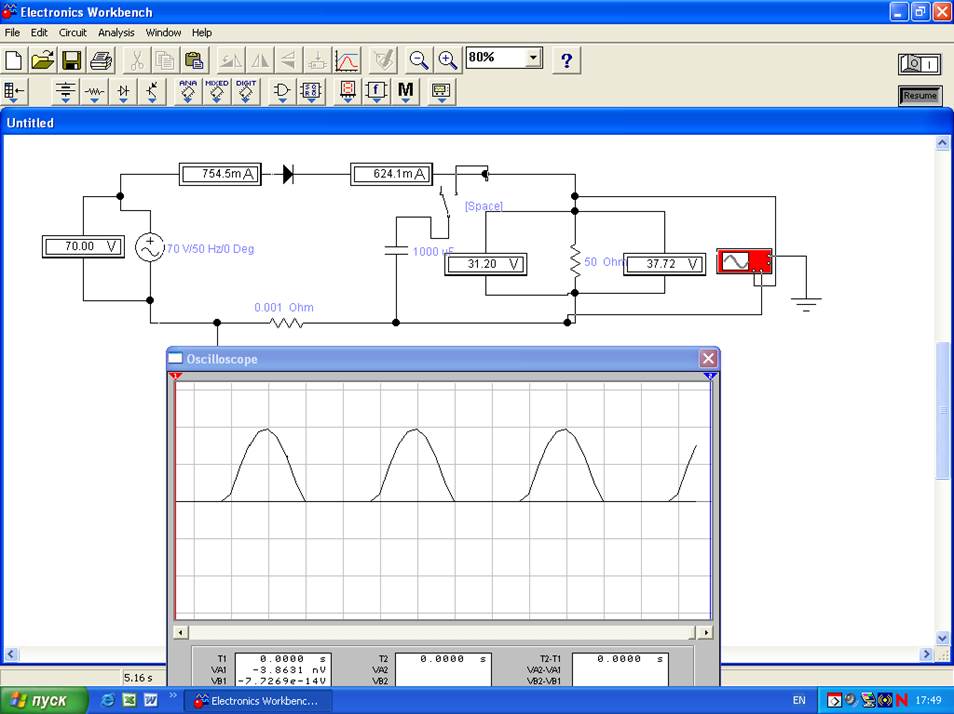

Осциллограф — для наблюдения формы сигналов
Генератор сигналов — для подачи тестовых сигналов
Анализатор спектра — для частотного анализа
Логический анализатор — для анализа цифровых схем

С помощью этих приборов можно проводить различные виды анализа:

Анализ по постоянному току
Анализ переходных процессов
Частотный анализ
Анализ Фурье

Анализ чувствительности

Результаты анализа могут быть представлены в виде графиков, диаграмм, таблиц.

Создание и моделирование схем в EWB

Процесс создания и анализа схемы в Electronics Workbench включает следующие этапы:

Размещение компонентов на рабочем поле из библиотек
Соединение компонентов проводниками
Настройка параметров компонентов
Подключение измерительных приборов
Запуск моделирования
Анализ результатов
Корректировка схемы при необходимости

Программа позволяет легко изменять параметры компонентов, проводить серии экспериментов с разными настройками, сравнивать результаты.

Преимущества использования EWB для моделирования

Использование Electronics Workbench для моделирования электронных схем дает ряд преимуществ:

Экономия времени и средств на макетирование
Возможность быстрого тестирования различных вариантов схем
Наглядная визуализация работы схемы
Удобные инструменты анализа и измерений

Отсутствие риска повреждения реальных компонентов
Возможность моделирования сложных схем

Это делает EWB эффективным инструментом как для обучения электронике, так и для профессиональной разработки электронных устройств.

Особенности работы с цифровыми схемами в EWB

Electronics Workbench предоставляет широкие возможности для моделирования цифровых схем:

Библиотека цифровых компонентов включает логические элементы, триггеры, счетчики, регистры, дешифраторы и другие цифровые микросхемы
Возможность создания иерархических схем с использованием подсхем
Генератор цифровых сигналов для подачи тестовых последовательностей

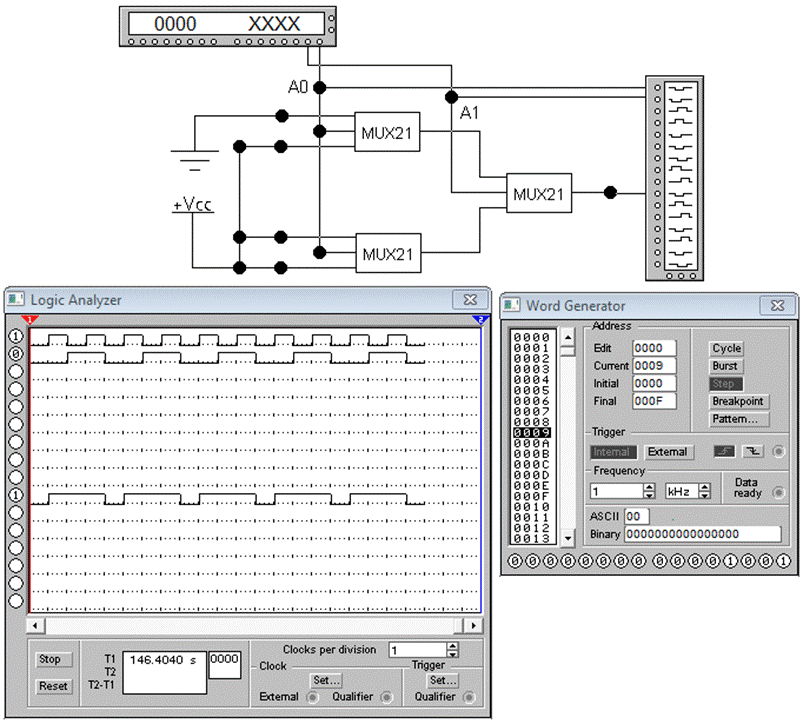

Логический анализатор для наблюдения цифровых сигналов
Преобразователь логических выражений

Это позволяет эффективно разрабатывать и тестировать цифровые устройства различной сложности — от простых логических схем до сложных цифровых систем.

Работа со смешанными аналого-цифровыми схемами

EWB 5.12 позволяет моделировать смешанные аналого-цифровые схемы, содержащие как аналоговые, так и цифровые компоненты. Для этого в программе предусмотрены:

АЦП и ЦАП для связи аналоговой и цифровой частей
Специальные компоненты для согласования уровней сигналов
Возможность одновременного анализа аналоговых и цифровых сигналов

Это дает возможность моделировать сложные устройства, сочетающие аналоговую и цифровую обработку сигналов.

Создание собственных моделей компонентов

Electronics Workbench позволяет создавать пользовательские модели компонентов:

Создание подсхем из стандартных компонентов
Описание моделей на языке SPICE
Создание макромоделей сложных устройств
Добавление созданных моделей в библиотеки программы

Это расширяет возможности моделирования и позволяет создавать библиотеки специализированных компонентов.

Electronic workbench — программа моделирования электронных схем

Программа Electronics Workbench v5.12 предназначена для моделирования цифровых и аналоговых электронных схем и анализа их электрических параметров в различных режимах.

Программа Electronics Workbench имеет хорошо продуманный интерфейс и огромную библиотеку элементов. В данном обзоре рассмотрены основные особенности, компоненты и принципы работы в программе. А приведенная ссылка для скачивания и рекомендации по настройке позволят вам ознакомится и попрактиковаться в Electronics Workbench v5.12.

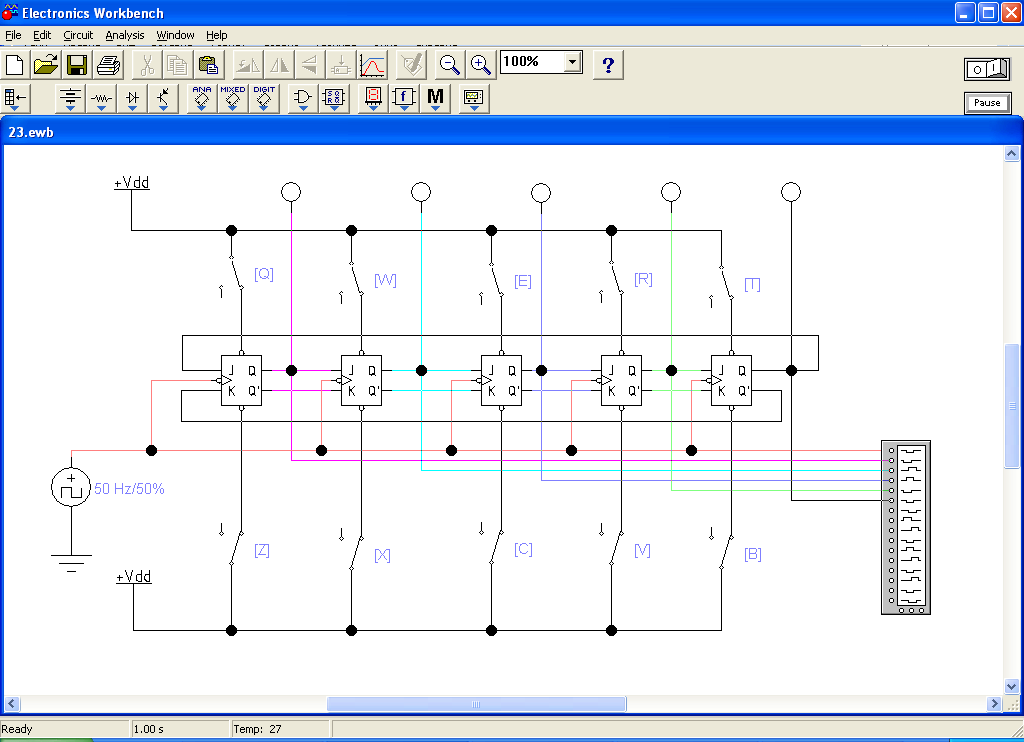

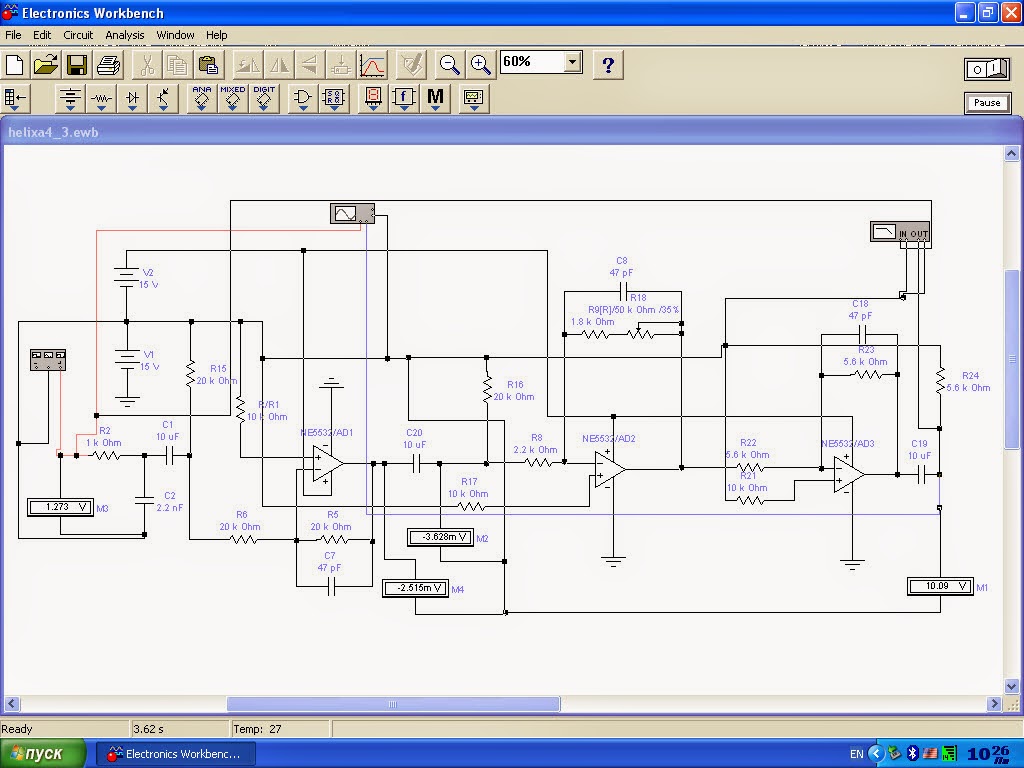

Создание принципиальных схем в программе Electronics Workbench

Программа реализована как реальная лаборатория, в которой имеются перед глазами все компоненты и инструменты, готовые к использованию.

Прежде чем создавать чертеж принципиальной схемы средствами программы Electronics Workbench, необходимо на листе бумаги подготовить ее эскиз с примерным расположением компонентов и с учетом возможности оформления отдельных фрагментов в виде подсхем. Целесообразно также ознакомиться с библиотекой готовых схем программы для выбора аналога (прототипа) или использования имеющихся решений в качестве подсхем.

В общем случае процесс создания схемы начинается с размещения на рабочем поле компонентов из библиотек программы в соответствии с подготовленным эскизом. Тринадцать разделов библиотеки Electronics Workbench (1) поочередно могут быть вызваны с помощью иконок, расположенных в панели инструментов. Для открытия каталога нужной библиотеки необходимо подвести курсор мыши к соответствующей иконке и нажать один раз ее левую кнопку. Необходимый для создания схемы значок (символ) компонента переносится из каталога (2) на рабочее поле программы движением мыши при нажатой левой кнопке, после чего кнопка отпускается (для фиксирования символа) и производится двойной щелчок по значку компонента. В раскрывающемся диалоговом окне (3) устанавливаются требуемые параметры и выбор подтверждается нажатием кнопки «Accept» или клавиши «Enter». На этом этапе необходимо предусмотреть место для размещения контрольных точек и иконок контрольно-измерительных приборов.

После размещения компонентов производится соединение их выводов проводниками (4). При этом необходимо учитывать, что к выводу компонента можно подключить только один проводник. Для выполнения подключения курсор мыши подводится к выводу компонента и после появлении точки черного цвета нажимается левая кнопка и появляющийся при этом проводник протягивается к выводу другого компонента до появления на нем такой же точки, после чего кнопка мыши отпускается, и соединение готово. Подключение к схеме контрольно-измерительных приборов производится аналогично.

При необходимости подключения к этим выводам других проводников в библиотеке Basic выбирается точка (символ соединения) и переносится (5) на ранее установленный проводник. Если необходимо переместить отдельный сегмент проводника, к нему подводится курсор, нажимается левая кнопка и производятся нужные перемещения.

Когда схема собрана следует, нажать на тумблер (6) в верхнем правом углу рабочей области программы. Повторное нажатие приведет к остановке расчета.

Применение соответствующих приборов и компонентов в программе Electronics Workbench позволяет выполнить необходимые измерения, расчеты и вывести результаты. Входные воздействия моделируются с помощью генераторов напряжения разной формы. Реакции цепи можно наблюдать с помощью осциллографа, мультиметра, вольтметров и амперметров, логического анализатора, светодиодов, сегментных индикаторов, ламп накаливания, динамика. Можно легко получать амплитудную и фазовую частотные характеристики электронных аналоговых устройств автоматики с помощью частотного графопостроителя. С помощью логического анализатора и конвертера легко и быстро можно изучать, исследовать и улучшать работу цифровых логических устройств.

Компоненты электронных схем Electronics Workbench

Раздел Sources в программе Electronics Workbench содержит следующие компоненты:


1	Ground. Земля (заземление) является точкой отсчета для соотнесения уровней электрического напряжения везде, где используется электричество. Любая схема, использующая операционный усилитель, трансформатор, управляемый источник или осциллограф, должна быть заземлена. Кроме того, любая схема, содержащая как аналоговые, так и цифровые компоненты, должна быть заземлена. Если такая схема не заземлена, вы можете увидеть сообщение об ошибке или получить неверные показания приборов. Важно заземлить обе стороны трансформатора или управляемого источника.
2	Battery. Батарея является источником постоянного напряжения.
3	DC Current Source. Источник постоянного тока.
4	AC Voltage Source. Источник переменного напряжения. Можно настроить среднеквадратичное значение источника переменного напряжения, частоту и фазовый угол.
5	AC Current Source. Источник переменного тока. Можно настроить среднеквадратичное значение источника переменного тока, частоту и фазовый угол.
6	Voltage-Controlled Voltage Source. Источник напряжения, управляемый напряжением. Величина выходного напряжения источника напряжения, управляемого напряжением, зависит от напряжения, приложенного на входной клемме. Они связаны параметром, называемым коэффициентом усиления напряжения (E), который представляет собой отношение выходного напряжения к входному.
7	Voltage-Controlled Current Source. Источник тока, управляемый напряжением. Величина выходного тока источника тока, управляемого напряжением, зависит от напряжения, приложенного на входной клемме. Они связаны параметром, называемым транскондуктивность (G), который представляет собой отношение выходного тока к входному напряжению.
8	Current Controlled Voltage Source. Источник управляемого током напряжения. Величина выходного напряжения управляемого током источника напряжения зависит от тока, проходящего через входные клеммы. Они связаны параметром, называемым трансрезистентность (H), который представляет собой отношение выходного напряжения к входному току.
9	Current Controlled Current Source . Управляемый током источник тока. Величина выходного тока управляемого током источника тока зависит от тока, проходящего через входные клеммы. Они связаны параметром, называемым коэффициентом усиления по току (F), который представляет собой отношение выходного тока к входному.
10	Vcc Source. Источник напряжения +5В. Этот источник используется для подачи питающего напряжения на цифровые микросхемы с напряжением питания +5В. Кроме этого он может служить для установки уровня логической единицы на входах цифровых микросхем (из библиотеки «Digital ICs»), логических элементов (библиотека «Logic gates») а также базовых цифровых устройств (из библиотеки «Digital»).
11	Vdd Source. Источник напряжения +15В. Назначение этого источника аналогично предыдущему, за исключением величины его выходного напряжения (у некоторых цифровых микросхем напряжение питания составляет +15В, а не +5В).
12	Clock. Источник однополярных прямоугольных импульсов. Генерирует прямоугольные импульсы положительной полярности.
13	AM Source. Источник амплитудно-модулированных сигналов. Этот источник представляет собой генератор сигнала с амплитудной модуляцией.
14	FM Source. Источник частотно-модулированных сигналов. Он представляет собой частотно-модулированный генератор переменного напряжения, модулирующая частота которого изменяется по закону синуса.
15	Voltage-Controlled Sine Wave Oscillator. Управляемый напряжением синусоидальный генератор.
16	Voltage-Controlled Triangle Wave Oscillator. Генератор треугольных волн, управляемый напряжением.
17	Voltage-Controlled Square Wave Oscillator. Управляемый напряжением генератор прямоугольных колебаний.
18	Controlled One-Shot. Генератор импульсов переменной ширины.
19	Piecewise Linear Source. Интерполируемый источник напряжения.
20	Voltage-Controlled Piecewise Linear Source. Управляемый напряжением интерполируемый источник.
21	Frequency-Shift-Keying Source (FSK Source). Управляемый источник сигналов с частотной манипуляцией.
22	Polynomial Source. Полиноминальный источник.
23	Nonlinear Dependent Source. Нелинейный программируемый источник.

Раздел Basic в программе содержит следующие компоненты:


1	Connector. Монтажная точка, которая позволяет соединить несколько проводников в одной точке, что очень удобно в сложных схемах.
2	Resistor. Резистор.
3	Capacitor. Конденсатор.
4	Inductor. Катушка индуктивности.
5	Transformer. Трансформатор.
6	Relay. Магнитное реле.
7	Switch. Переключатель. Однополюсный, двухполюсный переключатель можно закрыть или открыть (включить или выключить).
8	Time-Delay Switch. Переключатель временной задержки.
9	Voltage-Controlled Switch. Переключатель, управляемый напряжением.
10	Current-Controlled Switch. Переключатель, управляемый током.
11	Pull-Up Resistor. Подтягивающий резистор.
12	Potentiometer. Потенциометр.
13	Resistor Pack. Пакет резисторов. Этот компонент представляет собой пакет, содержащий восемь резисторов, расположенных бок о бок. Клеммы для каждого резистора находятся прямо напротив друг друга.
14	Voltage-Controlled Analog Switch. Аналоговый переключатель, управляемый напряжением.
15	Polarized Capacitor. Поляризованный Конденсатор. Он должен быть подключен с правильной полярностью. В противном случае появится сообщение об ошибке.
16	Variable Capacitor. Переменный конденсатор.
17	Variable Inductor. Переменный индуктор. Этот компонент действует точно так же, как обычный индуктор, за исключением того, что его настройку можно регулировать.
18	Coreless Coil. Катушка без сердечника.
19	Magnetic Core. Магнитный сердечник.
20	Nonlinear Transformer. Нелинейный трансформатор.

Раздел Diodes содержит следующие компоненты:


1	Diode. Диод.
2	Zener Diode. Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя.
3	LED. Светодиод (светоизлучающий диод) излучает видимый свет при проведении тока в прямом направлении.
4	Full Wave Bridge Rectifier. Полноволновой мостовой выпрямитель. Этот компонент использует четыре диода для выполнения полноволнового выпрямления входного переменного напряжения. Два диода проводят в течение каждого полупериода, давая полноволновое выпрямленное выходное напряжение. Верхняя и нижняя клеммы могут использоваться в качестве входных клемм для переменного напряжения. Левая и правая клеммы могут использоваться в качестве выходных клемм постоянного тока.
5	Shockley Diode. Диод Шокли (четырехслойный диод, диод PNPN, динистор). Не следует путать его с диодом Шоттки.
6	Silicon Controlled Rectifier. Тиристор SCR — управляемый кремниевый выпрямитель.
7	Diac. Диак — триггерный двухэлектродный элемент твердотельной электроники, представляющий собой структуру из нескольких полупроводниковых слоев с чередующимися (p-, n-) типами легирования и обладающий симметричной относительно начала координат S-образной вольт-амперной характеристикой.
8	Triac. Симистор или триак — полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока. В электронике часто рассматривается как управляемый выключатель. В отличие от тиристора, имеющего катод и анод, основные выводы симистора называть катодом или анодом некорректно, так как в силу структуры симистора они являются тем и другим одновременно.

Раздел Transistors в программе Electronics Workbench содержит следующие компоненты:


1	NPN BJT (Bipolar junction transistor). NPN Биполярный транзистор.
2	PNP BJT (Bipolar junction transistor). PNP Биполярный транзистор.
3	N-Channel JFET. N-канальный полевой транзистор с управляющим PN-переходом.
4	P-Channel JFET. P-канальный полевой транзистор с управляющим PN-переходом.
5	3-Terminal Depletion N-MOSFET. Полевой n-канальный МОП-транзистор со встроенным каналом.
6	3-Terminal Depletion P-MOSFET. Полевой р-канальный МОП-транзистор со встроенным каналом.
7	4-Terminal Depletion N-MOSFET. Полевой n-канальный МОП-транзистор со встроенным каналом.
8	4-Terminal Depletion P-MOSFET. Полевой р-канальный МОП-транзистор со встроенным каналом.
9	3-Terminal Enhanced N-MOSFET. Полевой n-канальный МОП-транзистор с индуцированным каналом.
10	3-Terminal Enhanced P-MOSFET. Полевой р-канальный МОП-транзистор с индуцированным каналом.
11	4-Terminal Enhanced N-MOSFET. Полевой n-канальный МОП-транзистор с индуцированным каналом.
12	4-Terminal Enhanced P-MOSFET. Полевой р-канальный МОП-транзистор с индуцированным каналом.
13	N-Channel GaAsFET. N-канальный GaAsFET (арсенид-галлиевый полевой транзистор).
14	P-Channel GaAsFET. P-канальный GaAsFET (арсенид-галлиевый полевой транзистор).

Раздел Analog ICs в программе содержит следующие компоненты:


1	3-Terminal Opamp. 3-клеммный операционный Усилитель.
2	5-Terminal Opamp. 5-клеммный операционный усилитель.
3	7-Terminal Opamp. 7-клеммный операционный усилитель.
4	9-Terminal Opamp. 9-клеммный операционный усилитель.
5	Comparator. Компаратор. Это схема, которая сравнивает два входных напряжения и выдает выход в любом из двух состояний, указывая на большее или меньшее отношение входов.
6	Phase-Locked Loop. Контур фазовой автоподстройки частоты. Этот компонент моделирует поведение схемы с фазовой автоподстройкой, которая представляет собой схему, содержащую генератор, выходная фаза и частота которого управляются для синхронизации с входным опорным сигналом.

Раздел Mixed ICs содержит следующие компоненты:


1	ADC. Аналого-цифровой преобразователь — устройство, преобразующее входной аналоговый сигнал в дискретный код.
2	DAC-I. ЦАП — универсальный цифроаналоговый преобразователь выходного тока, который преобразует цифровой сигнал в аналоговый эквивалент.
3	DAC-V. ЦАП.
4	Monostable. Моностабильный.
5	555 Timer. 555 Таймер.

Раздел Digital в программе Electronics Workbench содержит следующие компоненты:


1	Half Adder. Полусумматор — комбинационная логическая схема, имеющая два входа и два выхода (двухразрядный сумматор, бинарный сумматор).
2	Full Adder. Полный сумматор.
3	RS Flip-Flop. RS-триггер — триггер с раздельной установкой состояний логического нуля и единицы (с раздельным запуском).
4	JK Flip-Flop with Active High Asynchronous Inputs. Триггер JK с активными высоко синхронными входами.
5	JK Flip-Flop with Active Low Asynchronous Inputs. Триггер JK с активными малыми асинхронными входами.
6	D Flip-Flop. D-триггер с одним информационным входом, работающий так, что сигнал на выходе после переключения равен сигналу на входе D до переключения.
7	D Flip-Flop with Active Low Asynchronous Inputs. D-триггер с активными малыми асинхронными входами.
8	Multiplexer ICs. Микросхемы мультиплексора. Этот компонент является просто шаблоном. Он не имеет контактов или меток и не может быть подключен к цепи.
9	Demultiplexer ICs. Микросхемы демультиплексора. Этот компонент также является просто шаблоном.
10	Encoder ICs. Микросхемы кодировщика. Этот компонент также является просто шаблоном.
11	Arithmetic ICs. Арифметические микросхемы. Этот компонент является просто шаблоном. Он не имеет контактов или меток и не может быть подключен к цепи.
12	Counter ICs. Счетчик микросхем. Этот компонент также является просто шаблоном.
13	Shift Register ICs. Микросхемы регистров сдвига. Этот компонент также является просто шаблоном.
14	Flip-Flop ICs. Триггерные микросхемы. Этот компонент является просто шаблоном. Он не имеет контактов или меток и не может быть подключен к цепи.

Раздел Indicators в программе содержит следующие компоненты:


1	Voltmeter. Вольтметр — электроизмерительный прибор непосредственного отсчета для определения напряжения или ЭДС в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии. Сторона с более темной границей — это отрицательная клемма.
2	Ammeter. Амперметр — прибор для измерения силы тока в амперах. Подключать его нужно последовательно. Сторона с более темной границей — это отрицательная клемма.
3	Bulb. Лампочка — это резистивный компонент, который рассеивает энергию в виде света.
4	Probe. Светодиодный датчик.
5	Seven-Segment Display. Семисегментный дисплей.
6	Decoded Seven-Segment Display. Декодированный семисегментный дисплей.
7	Buzzer. Зуммер. Используется встроенный динамик компьютера для имитации пьезоэлектрического зуммера.
8	Bargraph Display. Отображение гистограммы. Дисплей гистограммы представляет собой массив из 10 светодиодов. Этот компонент может использоваться для визуальной индикации повышения и понижения напряжения.
9	Decoded Bargraph Display. Декодированный дисплей гистограммы имеет встроенную схему декодирования, так что единственным входным сигналом, который ему требуется, является измеряемое напряжение.

Раздел Controls содержит следующие компоненты:


1	Voltage Differentiator. Дифференциатор напряжения. Этот компонент вычисляет производную входного напряжения и подает ее на выход.
2	Voltage Integrator. Интегратор напряжения. Этот компонент вычисляет интеграл напряжения и подает его на выход.
3	Voltage Gain Block. Блок усиления напряжения. Этот компонент умножает входное напряжение на коэффициент усиления и подает его на выход.
4	Transfer Function Block. Блок передаточных функций. Этот компонент моделирует передаточную характеристику устройства, схемы или системы в области s. Блок передаточной функции может использоваться в анализе постоянного, переменного и переходного процессов.
5	Multiplier. Множитель. Этот компонент умножает два входных напряжения.
6	Divider. Делитель. Этот компонент делит одно напряжение на другое.
7	Three-Way Voltage Summer. Сумматор предназначен для суммирования нескольких сигналов поданных на его входные выводы.
8	Voltage Limiter. Ограничитель напряжения.
9	Voltage-Controlled Limiter. Ограничитель, управляемый напряжением.
10	Current Limiter Block. Блок ограничителя тока.
11	Voltage Hysteresis. Гистерезис напряжения. Этот компонент представляет собой простой буферный каскад, обеспечивающий гистерезис выходного сигнала по отношению к входному.
12	Voltage Slew Rate. Скорость нарастания напряжения.

Раздел Miscellaneous в программе Electronics Workbench содержит следующие компоненты:


1	Fuse. Предохранитель представляет собой резистивный компонент, который защищает от скачков напряжения и перегрузки по току в цепи.
2	Write Data. Запись данных. Этот компонент позволяет сохранять результаты моделирования в виде файла ASCII.
3	Netlist Component. Компонент Netlist (подсхема SPICE) позволяет вставлять в схему подсхемы.

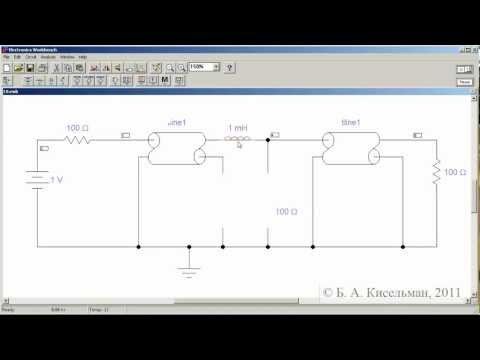

4	Lossy Transmission. Линия передачи с потерями представляет собой 2-портовую сеть, через которое проходят электрические сигналы.
5	Lossless Transmission. Этот компонент представляет собой 2-портовую сеть, через которую проходят электрические сигналы.
6	Crystal. Кристалл.
7	DC Motor. Двигатель постоянного тока.
8	Triode Vacuum Tube. Триодная вакуумная трубка. Этот компонент ведет себя как трехэлектродная трубка, состоящая из анода, катода и пластинчатого электрода.
9	Boost Converter. Повышающий преобразователь.
10	Buck Converter. Понижающий преобразователь.
11	Buck-Boost Converter. Универсальный преобразователь.
12	Textbox. Текстовое поле
13	Title Block. Блок заголовка.

Раздел Instruments в программе содержит следующие компоненты:


1	Multimeter. Мультиметр.
2	Function Generator. Функциональный генератор представляет собой источник напряжения, который подает синусоидальные, треугольные или квадратные волны.
3	Oscilloscope. Осциллограф — прибор, предназначенный для исследования амплитудных и временных параметров электрического сигнала, подаваемого на его вход.
4	Bode Plotter. Анализатор амплитудно-частотных и фазочастотных характеристик цепи или устройства.
5	Word Generator. Генератор слов.
6	Logic Analyzer. Логический анализатор — электронный прибор, который может записывать и отображать последовательности цифровых сигналов.
7	Logic Converter. Логический преобразователь.

Скачать Electronics Workbench 5.12 — инструкция по установке и настройке

Установка программы несложная, и включает несколько шагов, проиллюстрированных ниже.

После установки, в зависимости от операционной системы, могут возникнуть проблемы. Это связано с тем, что программа Electronics Workbench 5.12 совместима с Windows 95, Windows 98, Windows XP.

Electronics Workbench 5.12, скачать программу бесплатно

В качестве заключения — программу моделирования электронных схем Electronics Workbench 5.12 можно установить на Windows 7. Для оптимальной работы необходимо провести следующие настройки:

После установки в файле EWB.INI в конце нужно дописать строку din=on.
После установки находим ехе файл программы, открываем свойства — совместимость и ставим галочку напротив отключить композицию рабочего стола.

Элементы Electronics Workbench

Стр 1 из 4Следующая ⇒

ПРОГРАММА ELECTRONICS WORKBENCH

Возможности Electronics Workbench

Программа Electronics Workbench позволяет моделировать аналоговые, цифровые и цифро-аналоговые схемы большой степени сложности. Имеющиеся в программе библиотеки включают в себя большой набор моделей широко распространенных электронных элементов (компонентов). Простые элементы описываются набором параметров, значения которых можно изменять непосредственно с клавиатуры, активные элементы — моделью, представляющей собой совокупность параметров и описывающей конкретный элемент или его идеальное представление. Модель выбирается из списка библиотек элементов, параметры модели также могут быть изменены пользователем.

В библиотеки элементов программы входят модели пассивных элементов, транзисторов, управляемых источников, управляемых ключей, гибридных элементов, индикаторов, логических элементов, триггерных устройств, цифровых и аналоговых элементов, специальных комбинационных и последовательных схем. Возможно также создание своих моделей элементов и добавление их в библиотеки.

В программе используется большой набор приборов для проведения измерений: амперметр, вольтметр, осциллограф, мультиметр, боде-плоттер (графопостроитель частотных характеристик схем), функциональный генератор, генератор слов, логический анализатор и логический преобразователь.

Electronics Workbench позволяет проводить анализ схем на постоянном и переменном токах. При анализе на постоянном токе определяются параметры схемы в установившемся режиме. Анализ на переменном токе может проводиться как во временной, так и в частотной областях. Можно исследовать переходные процессы при воздействии на схемы входных сигналов различной формы.

Операции, выполняемые при анализе:

• выбор элементов и приборов из библиотек,

• перемещение элементов и схем в любое место рабочего поля,

• поворот элементов и групп элементов на углы, кратные 90 градусам,

• копирование, вставка или удаление элементов, групп элементов, фрагментов схем и целых схем,

• изменение цвета проводников,

• выделение цветом контуров схем для более удобного восприятия,

• одновременное подключение нескольких измерительных приборов и наблюдение их показаний на экране монитора,

• присваивание элементу условного обозначения,

• изменение параметров элементов в широком диапазоне.

Все операции производятся при помощи мыши и клавиатуры. Управление только с клавиатуры невозможно. Путем настройки приборов можно:

• изменять шкалы приборов в зависимости от диапазона измерений,

• задавать режим работы прибора,

• задавать вид входных воздействий на схему (постоянные и гармонические токи и напряжения, треугольные и прямоугольные импульсы).

Графические возможности программы позволяют:

• одновременно наблюдать несколько кривых на графике,

• отображать кривые на графиках различными цветами,

• измерять координаты точек на графике,

• импортировать данные в графический редактор, что позволяет произвести необходимые преобразования рисунка и вывод его на принтер.

Electronics Workbench позволяет вставить схему или её фрагмент в текстовый редактор и напечатать в нем пояснения или замечания по работе схемы.

Элементы Electronics Workbench

Для операций с элементами электрических и электронных схем на общем поле Electronics Workbench выделены две области: панель элементов и поле элементов (рис. 1. 1). Панель элементов состоит из пиктограмм полей, а поле элементов -из их условных изображений. Щелчком мыши на одной из тринадцати пиктограмм, расположенных на панели, можно открыть соответствующее поле.

Рис. 1.1

На рис. 1.1 открыто поле источников (Sources). Расположение элементов в полях ориентировано на частоту их использования. Для описания элементов более логичным является разделение их по типам. Все элементы, используемые в программе Electronics Workbench, можно условно разбить на следующие группы: источники, базовые элементы, линейные элементы, ключи, нелинейные элементы, индикаторы, логические элементы, узлы комбинационного типа, узлы последовательного типа, гибридные компоненты. На рис. 1. 2 показаны все имеющиеся в Electronics Workbench поля элементов. Эта картинка получена искусственно, на самом деле при работе может быть открыто только одно поле элементов.

Источники

Все источники в Electronics Workbench идеальные. Внутреннее сопротивление идеального источника напряжения равно нулю, поэтому его выходное напряжение не зависит от нагрузки. При необходимости использовать два параллельно подключенных источника напряжения следует включить последовательно между ними небольшое сопротивление (например, в 1 Ом). Идеальный источник тока имеет бесконечно большое внутреннее сопротивление, поэтому его ток не зависит от сопротивления нагрузки.

ЭДС источника постоянного напряжения измеряется в Вольтах и задается производными величинами (от мкВ до кВ). Короткой жирной чертой в изображении батареи обозначается вывод, имеющий отрицательный потенциал по отношению к другому выводу.

Ток источника постоянного тока (direct current) измеряется в Амперах и задается производными величинами (от мкА до кА). Стрелка указывает направление тока (от «+» к «-«).

Действующее значение (root-mean-square — RMS) напряжения источника измеряется в Вольтах и задается производными величинами (от мкВ до кВ). Имеется возможность установки частоты и начальной фазы. Действующее значение напряжения V_RMS, вырабатываемое источником, связано с его амплитудным значением V_PEAKследующим соотношением:

Действующее значение тока источника измеряется в Амперах и задается производными величинами (от мкА до кА). Имеется возможность установки частоты и начальной фазы. Действующее значение тока I_RMS связано с его амплитудным значением I_PEAKследующим соотношением:

Генератор вырабатывает последовательность прямоугольных импульсов. Можно регулировать амплитуду импульсов, коэффициент заполнения (скважность) и частоту следования импульсов. Отсчет амплитуды импульсов генератора производится от вывода, противоположного выводу «+».

Выходное напряжение источника напряжения, управляемого напряжением, зависит от входного напряжения, приложенного к управляющим зажимам. Отношение выходного напряжения к входному определяется коэффициентом пропорциональности Е, который задается в мВ/В, В/В и кВ/В:

где Vout — выходное напряжение источника, Vin- входное напряжение источника.

Величина тока источника тока, управляемого напряжением, зависит от входного напряжения, приложенного к управляющим зажимам. Отношение выходного тока к управляющему напряжению — коэффициент G, измеряется в единицах проводимости (1/Ом или сименс):

где I_out — выходной ток источника, V_in — напряжение, приложенное к управляющим зажимам источника.

Входной и выходной токи этого источника связаны коэффициентом пропорциональности F. Коэффициент F задается в мА/А, А/А и кА/А.

где I_out — выходной ток источника, I_in — входной ток источника.

Величина напряжения источника, управляемого током, зависит от величины входного тока (тока в управляющей ветви). Входной ток и выходное напряжение образуют параметр, называемый передаточным сопротивлением Н, который представляет собой отношение выходного напряжения к управляющему току. Передаточное сопротивление имеет размерность сопротивления и задается в Ом, кОм и мОм

где V_ou_t — выходное напряжение источника, I_in — входной ток источника.

При подключении управляемых источников нужно соблюдать полярность и направление токов в подключаемых цепях. Стрелка указывает направление тока от «+» к «-«.

Используя этот источник напряжения, можно устанавливать фиксированный потенциал узла 5 В или уровень логической единицы.

При помощи этого источника устанавливают уровень логической единицы в узле схемы.

Базовые элементы

Узел применяется для соединения проводников и создания контрольных точек. К каждому узлу может подсоединяться не более четырех проводников. После того, как схема собрана, можно вставить дополнительные узлы для подключения приборов.

Компонент «заземление» имеет нулевое напряжение и таким образом обеспечивает исходную точку для отсчета потенциалов. Не все схемы нуждаются в заземлении для моделирования, однако любая схема, содержащая: операционный усилитель, трансформатор, управляемый источник, осциллограф, должна быть обязательно заземлена, иначе приборы не будут производить измерения или их показания окажутся неправильными.

Линейные элементы

Сопротивление резистора измеряется в Омах и задается производными величинами (от Ом до МОм).

Положение движка переменного резистора устанавливается при помощи специального элемента — стрелочки-регулятора. В диалоговом окне можно установить сопротивление, начальное положение движка (в процентах) и шаг приращения (также в процентах). Имеется возможность изменять положение движка при помощи клавиш-ключей.

Используемые клавиши-ключи:

• буквы от А до Z,

• цифры от 0 до 9,

• клавиша Enter на клавиатуре,

• клавиша пробел [Space].

Для изменения положения движка необходимо нажать клавишу-ключ. Для перемещения движка в большую сторону необходимо одновременно нажать [Shift] и клавишу-ключ, в меньшую — только клавишу-ключ.

Пример: Движок установлен в положении 45%, шаг приращения — 5%, клавиша-ключ -пробел [Space]. Нажатием, клавиши [Space] смещаем движок в положение 40%. При каждом последующем нажатии на клавишу [Space] значение уменьшается на 5%. Если нажать [Space]+ [Shift], то положение движка потенциометра увеличится на 5%.

Ёмкость конденсатора измеряется в Фарадах и задается производными величинами (от пФ до Ф).

Переменный конденсатор допускает возможность изменения величины емкости. Величину ёмкости устанавливают, используя её начальное значение и значение коэффициента пропорциональности следующим образом: С = (начальное значение/100) • коэффициент пропорциональности. Значение емкости может устанавливаться с помощью клавиш- ключей так же, как и положение движка переменного резистора.

Индуктивность катушки (дросселя) измеряется в Генри и задается производными величинами (от мкГн до Гн).

Величину индуктивности этой катушки устанавливают, используя её начальное значение и значение коэффициента пропорциональности следующим образом: L = (начальное значение /100) • коэффициент. Значение индуктивности может устанавливаться с помощью клавиш-ключей так же, как и положение движка переменного резистора.

Трансформатор используется для преобразования напряжения VI в напряжение V2. Коэффициент трансформации n равен отношению напряжения VI на первичной обмотке к напряжению V2 на вторичной обмотке. Параметр n может быть установлен в диалоговом окне свойств модели трансформатора. Трансформатор может быть выполнен с отводом средней точки.

Схема, содержащая трансформатор, должна быть заземлена.

Ключи

Ключи имеют два состояния: выключенное (разомкнутое) и включенное (замкнутое). В выключенном состоянии они представляют собой бесконечно большое сопротивление, во включенном состоянии их сопротивление равно нулю. Ключи могут управляться:

• клавишей,

• таймером,

• напряжением,

• током.

Так как замкнутые ключи в Electronics Workbench имеют сопротивление равное нулю, то при параллельном соединении с другим ключом или с источником напряжения рекомендуется последовательно ввести в цепь резистор с сопротивлением 1 Ом.

Электромагнитное реле может иметь нормально замкнутые или нормально разомкнутые контакты. Оно срабатывает, когда ток в управляющей обмотке превышает значение тока срабатывания I_on. Во время срабатывания происходит переключение пары нормально замкнутых контактов S2, S3 реле на пару нормально разомкнутых контактов S2, S1. Реле остается в состоянии срабатывания до тех пор, пока ток в управляющей обмотке превышает удерживающий ток I_hd. Значение тока I_hd должно быть меньше, чем I_on.

Ключи могут быть замкнуты или разомкнуты при помощи управляющих клавиш на клавиатуре. Имя управляющей клавиши можно ввести с клавиатуры в диалоговом окне, появляющемся после двойного щелчка мышью на изображении ключа.

Пример: Если необходимо, чтобы состояние ключа изменялось клавишей ‘пробел’ [Space], то следует ввести слово «Space» в диалоговое окно и нажать ОК.

Используемые клавиши-ключи: буквы от А до Z, цифры от 0 до 9, • клавиша Enter на клавиатуре, клавиша пробел [Space].

Реле времени представляет собой ключ, который размыкается в момент времени T_offи замыкается в момент времени T_on. T_on и T_off должны быть больше 0. Если T_on < T_off, то в начальный момент времени, когда t = 0, ключ находится в разомкнутом состоянии. Замыкание ключа происходит в момент времени t = T_on, а размыкание — в момент времени t = T_off. Если T_on > T_off, то в начальный момент времени, когда t = 0, ключ находится в замкнутом состоянии. Размыкание ключа происходит в момент времени t = T_off, а замыкание — в момент времени t = T_on. T_on не может равняться T_off.

Ключ, управляемый напряжением, имеет два управляющих параметра: включающее (V_on) и выключающее (V_off) напряжения. Он замыкается, когда управляющее напряжение больше или равно включающему напряжению V_on, и размыкается, когда оно равно или меньше, чем выключающее напряжение V_off.

Ключ, управляемый током, работает аналогично ключу, управляемому напряжением. Когда ток через управляющие выводы превышает ток включения I_on, ключ замыкается; когда ток падает ниже тока выключения I_off — ключ размыкается.

Нелинейные элементы

Лампа накаливания — элемент резистивного типа, преобразующий электроэнергию в световую энергию. Она характеризуется двумя параметрами: максимальной мощностью Р_мах и максимальным напряжением V_max. Максимальная мощность может иметь величину в диапазоне от мВт до кВт, максимальное напряжение — в диапазоне от мВ до кВ. При напряжении на лампе большем V_max (в этот момент мощность, выделяющаяся в лампе, превышает Р_m_ах) она перегорает. При этом изменяется изображение лампы (обрывается нить) и проводимость ее становится равной нулю.

Предохранитель разрывает цепь, если ток в ней превышает максимальный ток I_max. Значение I_max может иметь величину в диапазоне от мА до кА. В схемах, где используются источники переменного тока, I_max является максимальным мгновенным, а не действующим значением тока.

Ток через диод может протекать только в одном направлении — от анода А к катоду К. Состояние диода (проводящее или непроводящее) определяется полярностью приложенного к диоду напряжения.

Для стабилитрона (диода Зенера) рабочим является отрицательное напряжение. Обычно этот элемент используют для стабилизации напряжения.

Светодиод излучает видимый свет, когда проходящий через него ток превышает пороговую величину.

Мостовой выпрямитель предназначен для выпрямления переменного напряжения. При подаче на выпрямитель синусоидального напряжения среднее значение выпрямленного напряжения V_dc можно приблизительно вычислить по формуле:

где V_p – амплитудное значение синусоидального напряжения.

Диод Шоттки находится в отключенном состоянии до тех пор, пока напряжение на нем не превысит фиксированного уровня порогового напряжения.

У тиристора помимо анодного и катодного выводов имеется дополнительный вывод управляющего электрода. Он позволяет управлять моментом перехода прибора в проводящее состояние. Вентиль отпирается, когда ток управляющего электрода превысит пороговое значение, а к анодному выводу приложено положительное напряжение. Тиристор остается в открытом состоянии, пока к анодному выводу не будет приложено отрицательное напряжение.

Симистор способен проводить ток в двух направлениях. Он запирается при изменении полярности протекающего через него тока и отпирается при подаче следующего управляющего импульса.

Динистор — управляемый анодным напряжением двунаправленный переключатель. Динистор не проводит ток в до тех пор, пока напряжение на нем не. Когда напряжение, приложенное к динистору, превысит напряжение переключения, последний переходит в проводящее состояние и его сопротивление становится равным нулю.

Операционный усилитель (ОУ) — усилитель, предназначенный для работы с обратной связью. Он обычно имеет очень высокий коэффициент усиления по напряжению, высокое входное и низкое выходное сопротивление. Вход «+» является прямым, а вход «-» — инвертирующим. Модель операционного усилителя позволяет задавать параметры: коэффициент усиления, напряжение смещения, входные токи, входное и выходное сопротивления. Входные и выходные сигналы ОУ должны быть заданы относительно земли.

ОУ с пятью выводами имеет два дополнительных вывода (положительный и отрицательный) для подключения питания. Для моделирования этого усилителя используется модель Буля-Коха-Педерсона. В ней учитываются эффекты второго порядка, ограничение выходного напряжения и тока.

Умножитель перемножает два входных напряжения V_xи V_y. Выходное напряжение V_out рассчитывается по формуле:

где k — константа умножения, которая может устанавливаться пользователем.

Биполярные транзисторы.

Биполярные транзисторы являются усилительными устройствами, управляемыми током. Они бывают двух типов: p-n-p и n-p-n. Буквы означают тип проводимости полупроводникового материала, из которого изготовлен транзистор. В транзисторах обоих типов стрелкой отмечается эмиттер, направление стрелки указывает направление протекания тока.

Транзистор n-p-n имеет две области n-типа (коллектор к и эмиттер э) и одну область р-типа (база б).

Полевые транзисторы (FET)

Полевые транзисторы управляются напряжением на затворе, то есть ток, протекающий через транзистор, зависит от напряжения на затворе. Полевой транзистор включает в себя протяженную область полупроводника n-типа или р-типа, называемую каналом. Канал снабжен двумя электродами, которые называются истоком и стоком. Кроме канала n-или р-типа, полевой транзистор включает в себя область с противоположным каналу типом проводимости. Электрод, соединенный с этой областью, называют затвором. Для полевых транзисторов в Electronics Workbench выделено специальное поле компонентов FET. В программе имеются модели полевых транзисторов трех типов: транзисторов с управляющим р-n переходом (JFET) и двух типов транзисторов на основе металлооксидной пленки (МОП-транзисторы или MOSFET): МОП-транзисторы с встроенным каналом (Depletion MOSFETs) и МОП-транзисторы с индуцированным каналом (Enhancement MOSFETs).

Полевые транзисторы с управляющим р-n переходом (JFET)

Полевой транзистор с управляющим р-n переходом (JFET) – это униполярный транзистор, управляемый напряжением, в котором для управления током используется наведенное электрическое поле, зависящее от напряжения затвора. Для n-канального полевого транзистора с управляющим р-n переходом ток увеличивается с увеличением напряжения. В поле компонентов имеется два типа таких транзисторов: n-канальный и p-канальный.

Полевые транзисторы на основе металлооксидной пленки

Управление током, протекающим через полевой транзистор на основе металлооксидной пленки (МОП-транзистор или MOSFET), также осуществляется с помощью электрического поля, прикладываемого к затвору. Обычно подложка контактирует с наиболее отрицательно смещенным выводом транзистора, подключенным к истоку. В трехвыводных транзисторах подложка внутренне соединена с истоком. N-канальный транзистор имеет следующее обозначение: стрелка направлена внутрь значка; р-канальный транзистор имеет исходящую из значка стрелку. N-канальный и р-канальный МОП-транзисторы имеют различную полярность управляющих напряжений. В Electronics Workbench имеется 8 типов МОП-транзисторов: 4 типа МОП-транзисторов со встроенным каналом, 4 типа МОП-транзисторов с индуцированным каналом.

МОП-транзистор со встроенным каналом (Depletion MOSFETs)

Подобно полевым транзисторам с управляющим р-n переходом (JFET), МОП-транзистор со встроенным каналом состоит из протяженной области полупроводника, называемой каналом. Для р-канального транзистора эта область является полупроводником р-типа, для n-канального транзистора — n-типа. Металлический затвор МОП-транзистора изолирован от канала тонким слоем двуокиси кремния так, что ток затвора во время работы пренебрежимо мал. Ток стока n-канального транзистора определяется напряжением затвор-исток. С увеличением этого напряжения ток увеличивается, с уменьшением напряжения – уменьшается. При значении напряжения затвор-исток Vgs (off) канал полностью обеднен, и ток от истока к стоку прекращается. Напряжение Vgs (off) называется напряжением отсечки. С другой стороны, чем более положительно напряжение затвор-исток, тем больше размер канала, что приводит к увеличению тока. Р-канальный транзистор работает аналогично, но при противоположных полярностях напряжения.

МОП-транзисторы с индуцированным каналом

Эти МОП-транзисторы не имеют физического канала между истоком и стоком, как МОП-транзисторы со встроенным каналом. Вместо этого область проводимости может расширяться на весь слой двуокиси кремния. МОП-транзистор с индуцированным каналом работает только при положительном напряжении исток-затвор. Положительное напряжение исток-затвор, превышающее минимальное пороговое значение (Vto), создает инверсионный слой в области проводимости, смежной со слоем двуокиси кремния. Проводимость этого индуцированного канала увеличивается при увеличении положительного напряжения затвор-исток. МОП-транзисторы с индуцированным каналом используются преимущественно в цифровых схемах и схемах с высокой степенью интеграции (БИС).

Цифровые элементы

Цифровые элементы программы представлены следующими группами: индикаторы, логические элементы, узлы комбинационного типа, узлы последовательностного типа, гибридные элементы.

Индикаторы

Каждый из семи выводов индикатора управляет соответствующим сегментом, от а до g. В таблице функционирования приведены комбинации логических уровней, которые нужно установить на входе индикатора, чтобы на его дисплее получить изображения шестнадцатиричных цифр от 0 до F.

Обозначение сегментов семисегментного индикатора и таблица функционирования приведены ниже:

Таблица функционирования

а	b	с	d	е	f	g	символ на дисплее

							-










							А
							b
							С
							d
							Е
							F

Дешифрирующий семисегментный индикатор служит для отображения на своем дисплее шестнадцатеричных чисел от 0 до F, задаваемых состоянием на входе индикатора. Соответствие состояний на выводах изображаемому символу приведено в таблице функционирования.

Таблица функционирования

а	b	с	d	символ на дисплее










		. 1		А
				b
				С
				d
				Е
				F

Пробник определяет логический уровень (0 или 1) в конкретной точке схемы. Если исследуемая точка имеет уровень логической 1, индикатор загорается красным цветом. Уровень логического нуля свечением не отмечается. С помощью команды Value в меню Circuit можно изменить цвет свечения пробника.

Зуммер применяется для звуковой сигнализации о превышении подводимого к нему напряжения. Встроенный в компьютер динамик издает звук заданной частоты, если напряжение превышает пороговое значение. С помощью команды Value в меню Circuit можно задать пороговое напряжение и частоту звукового сигнала.

Логические элементы

Electronics Workbench содержит полный набор логических элементов и позволяет задавать их основные характеристики, в том числе тип элемента: ТТЛ или КМОП. Число входов логических элементов схем можно установить в пределах от 2 до 8, но выход элемента может быть только один.

Элемент логическое НЕ или инвертор изменяет состояние входного сигнала на противоположное. Уровень логической 1 появляется на его выходе, когда на входе 0.

Таблица истинности

Вход А	Выход Y

Выражения Булевой алгебры:

Элемент И реализует функцию логического умножения. Уровень логической 1 на его выходе появляется в случае, когда на один и на другой вход подается уровень логической единицы .

Таблица истинности

Вход А	Вход В	Выход Y

Выражения Булевой алгебры:

Элемент ИЛИ реализует функцию логического сложения. Уровень логической 1 на его выходе появляется в случае, когда на один или на другой вход подается уровень логической единицы.

Таблица истинности

Вход А	Вход В	Выход Y

Выражения Булевой алгебры:

Двоичное число на выходе элемента исключающее ИЛИ является младшим разрядом суммы двоичных чисел на его входах.

Таблица истинности

Вход А	Вход В	Выход Y


	о

Выражения Булевой алгебры:

Элемент И-НЕ реализует функцию логического умножения с последующей инверсией результата. Он представляется моделью из последовательно включенных элементов И и НЕ. Таблица истинности элемента получается из таблицы истинности элемента И путем инверсии результата.
Таблица истинности

Вход А	Вход В	Выход Y

о

Выражения Булевой алгебры:

Элемент ИЛИ-НЕ реализует функцию логического сложения с последующей инверсией результата. Он представляется моделью из последовательно включенных элементов ИЛИ и НЕ. Его таблица истинности получается из таблицы истинности элемента ИЛИ путем инверсии результата.

Таблица истинности

Вход А	Вход В	Выход Y


	о	о
		о

Выражения Булевой алгебры:

Данный элемент реализует функцию «исключающее ИЛИ» с последующей инверсией результата. Он представляется моделью из двух последовательно соединенных элементов: исключающее ИЛИ и НЕ.
Таблица истинности

Вход А	Вход В	Выход Y


	о

Выражения Булевой алгебры:

Буфер служит для подачи больших токов в нагрузку. Данный буфер является неинвертирующим.

Таблица истинности

Вход	Выход

Установку типа буфера можно произвести с помощью команды Model в меню Circuit (CTRL+ M). При использовании ТТЛ элемента в качестве буфера необходимо выбрать модель буфера LS-BUF или LS-OC-BUF (Open Collector — открытый коллектор). Если в качестве буфера применяется КМОП элемент, следует выбрать модель HC-BUF, либо HC-OD-BUF (Open Drain -открытый сток). Если тип буфера не выбран, то буфер ведет себя как обычный цифровой элемент с малой нагрузочной способностью.

Буфер с тремя состояниями имеет дополнительный разрешающий вход (enable input). Если на разрешающем входе высокий потенциал, то элемент функционирует по таблице истинности обыкновенного буфера, если низкий, то независимо от сигнала на входе выход перейдет в состояние с высоким импедансом. В этом состоянии буфер не пропускает сигналы, поступающие на вход.

Установка режима работы производится так же, как и для обычного буфера.

1234Следующая ⇒

Поиск по сайту:

Аналоги Electronics Workbench — 10 похожих программ и сервисов для замены

52
Circuit Simulator
Анимированный симулятор электронных схем с использованием компонентов для визуализации напряжения и тока.
- Бесплатная
- Windows
- Mac OS
- Онлайн сервис
Это симулятор Javascript для электронных схем. Когда апплет запустится, вы увидите анимированное изображение простой схемы LRC.

40
QUCS
Quite Universal Circuit Simulator (QUCS) — симулятор интегральных схем.
- Бесплатная
- Windows
- Mac OS
Qucs — это симулятор интегральной схемы, это означает, что вы можете настроить схему с графическим интерфейсом пользователя (GUI) и моделировать поведение схемы при сильном или слабом сигнале и шуме. После завершения симуляции вы можете просмотреть результаты симуляции на странице презентации или в окне.

23
Ktechlab
KTechLab — это IDE для микроконтроллеров и электроники.
- Бесплатная
- Linux/BSD
KTechLab — это IDE для микроконтроллеров и электроники. Он поддерживает симуляцию схем, разработку программ для микроконтроллеров и симуляцию запрограммированного микроконтроллера вместе с его прикладной схемой.

14
Proteus PCB design
Proteus PCB design создан для создания и проектирования печатных плат.
- Платная
- Windows
Proteus PCB design создан для создания мощного, интегрированного и простого в использовании набора инструментов для профессионального проектирования печатных плат.

13
Altium Designer
Программное обеспечение для проектирования печатных плат.
- Платная
- Windows
Программное обеспечение Altium Designer предназначено для проектирования печатных плат. Это программное обеспечение — все, что нужно для проектирования печатных плат и всех аспектов ECAD / MCAD и совместной работы в команде, от захвата схемы до проектирования печатной платы, а также программирования FPGA, проверки целостности сигнала, смешанного аналогового / цифрового моделирования. Мы наилучшим образом поможем вам в управлении вашими проектными данными, чтобы вы могли сосредоточиться на том, чтобы перейти к производству с наиболее надежным и экономически эффективным дизайном.

11
NI Circuit Design Suite Power Pro
NI Circuit Design Suite — программа конструирования электронных схем.
- Платная
- Windows
Программное обеспечение NI Circuit Design Suite улучшает процесс проектирования электронных схем за счет интеграции захвата, моделирования и компоновки в единый набор инструментов.

9
Upverter
Мы делаем инструменты аппаратного обеспечения.
- Платная
- Онлайн сервис
Мы создаем средства аппаратного обеспечения. Инструменты для идей, захвата схемы, макетов печатной платы, хостинга, управления библиотекой деталей и доступного прототипирования.

Пакет Electronics Workbench — презентация онлайн

Пакет Electronics
Workbench
Введение
№29.-Пакет Electronics Workbench предназначен для моделирования и
анализа электротехнических схем. Данный пакет с большой степенью
точности моделирует построение реальных схем в «железе».
Интерфейс пользователя состоит из строки заголовка, полоски меню,
панелей инструментов, рабочей области и строки состояния.
Работа с Electronics Workbench
Интерфейс пользователя
Полоса меню состоит из следующих компонент:
меню работы с файлами (File):
С помощью этого раздела меню пользователь осуществляет работу с
файлами (открытие, создание, распечатку файлов и прочее).
меню редактирования (Edit):
с помощью этого раздела пользователь осуществляет редактирование и
работу с текущем документом. Опции раздела позволяют копировать,
удалять, перемещать элементы или блоки схемы. Кроме того возможна
настройка визуальных параметров схемы (расположение и ориентация
элементов схемы, настройка цветов и шрифта, поиск и другие
стандартные функции)
меню работы с цепями (Circut):
раздел, позволяющий вращать, менять свойства, приближать и отдалять
элементы схемы
меню анализа схем (Analysis):
раздел служит для проведения различного рода анализов схем
меню работы с окнами (Window):
раздел предназначен для настройки экранных настроек при работе с
документами
меню работы с файлами справок (Help):
раздел служит для доступа к справочной системе Electronics Workbench.
Работа с Electronics Workbench
Интерфейс пользователя
Панель инструментов состоит из “быстрых кнопок”, имеющих
аналоги в меню, кнопок запуска и приостановки схем, набора
радиоэлектронных аналоговых и цифровых деталей,
индикаторов, элементов управления и инструментов.
Панель «стандартная»:
Все элементы электронных схем сосредоточены в 13 панелях,
разделенных на группы:
Аналоговые элементы
Интегральные схемы
Цифровые и логические элементы
Индикаторные и прочие устройства
Инструменты
Работа с Electronics Workbench
Интерфейс пользователя
Каждая кнопка панели инструментов содержит панель 2-го уровня
Панель инструментов «Аналоговые элементы»:
Источники питания и сигнала
содержит источники постоянного,
импульсного и переменного тока,
управляемые источники, AM и FM –
модуляторы, а также заземление.
«Базовые» элементы
содержит такие эл-ты, как узел,
сопротивления, катушки, конденсаторы, переключатели, реле и т. д.
Диоды
содержит диоды, диодные сборки,
тиристоры симисторы, светодиод и т.д.
Транзисторы
содержит биполярные, однопереходные, полевые транзисторы и с
изолированным затвором.
Работа с Electronics Workbench
Интерфейс пользователя
Панель инструментов «Индикаторные и прочие устройства»:
Индикаторы
содержит вольтметр, амперметр,
лампочки, сегментные индикаторы
и индикаторы уровня
Устройства управления
содержит различные элементарные
звенья управления, активные
фильтры и преобразователи
сигналов
Прочие устройства
содержит предохранитель,
устройства регистрации сигналов,
кварцевый резонатор,
электродвигатель, вакуумный
триод, устройства задержки
сигналов и поле ввода текста
Работа с Electronics Workbench
Интерфейс пользователя
Панель «Инструменты» содержит :
мультиметр
измеряет напряжение, ток и сопротивление одним прибором
функциональный генератор
позвоялет получить прямоугольные, пилообразные (треугольные) и
синусоидальные импульсы
осциллограф (oscilloscope)
позволяет отобразить диаграмму сигнала во времени (по горизонтали –
шкала времени, по вертикали – напряжения)
плоттер Боде
позволяет отобразить амплитудно – фазовую характеристику сигнала
генератор цифровых сигналов («слов»)
вырабатывает определенным образом изменяющуюся 16 – разрядную
последовательность цифровых сигналов
логический анализатор
позволяет увидеть одновременно 16 различных цифровых сигналов
логический преобразователь
предназначен для выполнения логических операций
Все устройства этой панели можно установить только один раз
Работа с Electronics Workbench

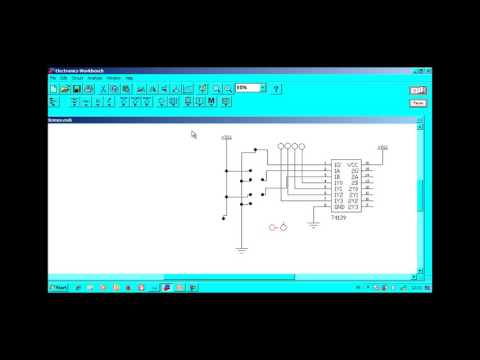

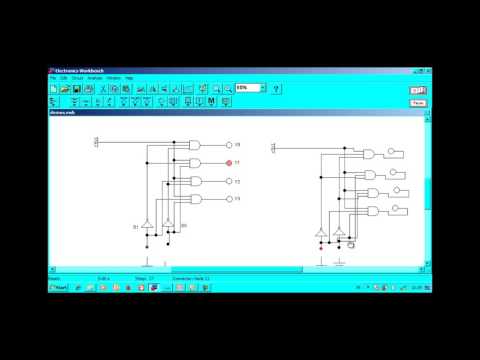

Интерфейс пользователя (окно программы)
Заголовок
окна
Строка
меню
Стандартная
панель
Панель групп
элементов и
устройств
Кнопки
уменьшения /
/увеличения вида
Клавиша
пуск/стоп
Заголовок
схемы
Горизонтальная
полоса прокрутки
Рабочая
область
Масштаб
вида
Кнопки
управления
окном
Кнопка
приостановки
работы
Вертикальная
полоса прокрутки
Работа с Electronics Workbench
Создание схемы – установка компонент
Для открытия нужного набора элементов необходимо подвести курсор мыши к
соответствующей кнопке наборов и нажать один раз ее левую клавишу, после
чего откроется окошко с кнопками – компонентами.
Вставка
элемента
осуществляется
путем
перетаскивания
компоненты при
нажатой левой
кнопке мыши с
панели
инструментов
на рабочую
область.
Работа с Electronics Workbench
Создание схемы — соединение
Для соединения двух контактов необходимо щелкнуть по одному из них левой
кнопкой мыши и , не отпуская клавишу, довести курсор до второго контакта.
1
2
3
4
Наведём курсор мыши на вывод элемента так,
чтобы появилась чёрная точка контакта.
Опустим клавишу мыши, и не отпуская её,
проводим проводник к элементу, с которым надо
наладить соединение.
Когда проводник достигнет вывода другого
элемента, появится его точка контакта, тогда
кнопку мыши надо опустить.
Два элемента электрически соединены.
Демонстрация
соединения
Работа с Electronics Workbench
Создание схемы – контекстное меню
Нажатием на элементе правой кнопкой
мыши можно получить быстрый доступ
к свойствам компонента и простейшим
операциям над ним, таким как
копирование/вырезание
(copy/cut),
удаление, вращение (rotate), разворот
по вертикали и горизонтали (flip), а
также к его справочной информации
(help).
В случае необходимости можно добавить дополнительные узлы
(разветвления). Для этого надо просто перетащить узел с панели на место
проводника, где надо его разветвить:
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Label — метка
В этой вкладке задается имя элемента (Label) и его обозначение на схеме
(Reference ID).
Свойства показаны на примере постоянного резистора.
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Value — значение
Задается значение сопротивления (resistance), 1-й и 2-й температурные
коэффициенты сопротивления (ТС1, ТС2) и допуск (разброс) сопротивления
(resistance tolerance). Флажок «Use global tolerance» означает, что будут
использованы одинаковые параметры разброса для всех элементов схемы
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Fault — дефект
Задаются параметры дефектов: утечка на «землю» (Leakage) и
сопротивление относительно «земли», КЗ (Short), обрыв (Open) или
отсутствие дефекта (None). Флажками 1 и 2 выбираются выводы, имеющие
дефект. Данное свойство можно использовать для временного выключения
элемента из схемы. Элемент с любым дефектом выделяется красным цветом.
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Display — отображение
Задаются параметры отображения свойств элемента. Можно выбрать
одинаковые характеристики для всех элементов (Use Schematic Options
global Setting), или если этот флажок снят, то отдельно для каждого элемента
– показывать метки (Show labels), показывать значения (Show values),
показывать обозначение на схеме (Reference ID).
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Analysis Setup — установки анализа
Задаются параметры для анализа – в данном случае – температура. Можно
установить одну температуру для всей схемы, установив флажок «Use global
temperature», или выбрать температуру отдельно для каждого элемента, сняв
его. Для других элементов установки анализа будут отличаться.
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Value – значение для переменного
резистора
Key – клавиша – ключ, с
помощью нее будет
производиться изменение
сопротивления, Уменьшение
производится нажатием на
клавишу, увеличение – Shift +
клавиша – ключ.
Resistance — значение
сопротивления;
Setting – значение
сопротивления в % от
Resistance (по умолчанию
50%), изменяется клавишей ключом;
Increment – шаг изменения
сопротивления (по умолчанию
5%).
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Value – значение
для конденсатора и катушки
Емкость
Индуктивность
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Value – значение
для источника переменного тока
Voltage – напряжение,
выдаваемое источником.
Frequency – частота
переменного тока;
Phase – значение начальной
фазы в градусах;
Voltage tolerance– разброс
значений.
В свойствах источника
постоянного тока параметры
Frequency и Phase будут
отсутствовать
Работа с Electronics Workbench
Создание схемы – Выделение элементов на
схеме
Элементы на схеме могут быть выделены левой кнопкой мыши. Групповое
выделение выполняется также, как и в других приложениях. Выделенные
элементы подсвечены красным. Их можно переместить или удалить.
Внимание! Команда «Отменить/вернуть» в данной программе
ОТСУТСТВУЕТ!
Работа с Electronics Workbench
Создание схемы – Вид схемы
Провода на схеме могут быть выделены
цветом. Для этого нужно дважды щелкнуть на
проводе, и в появившемся окне выбрать
один из цветов.
Кроме этого, элементы на схеме могут быть
перенесены в нужно место путем
перетаскивания. При этом соединительные
провода будут перемещены автоматически.
При необходимости провода можно также
перемещать.
Внешний вид проводов никак не влияет на
работу схемы.
Работа с Electronics Workbench
Условные обозначения элементов, применяемых в
лабораторных работах
Наименование
Амперметр
Вольтметр
Генератор
прямоугольных
импульсов
Генератор
синусоидального
сигнала
Диод
Внешний
вид
Панель инструментов
Indicators
Indicators
Источники питания и сигнала
(Sources)
Источники питания и сигнала
(Sources)
Диоды (Diodes)
Диодная сборка
Диоды (Diodes)
Заземление
«Базовые» элементы (Basic)
Источники питания и сигнала
Источник питания
(Sources)
Работа с Electronics Workbench
Условные обозначения элементов, применяемых в
лабораторных работах (продолжение)
Наименование
Источник тока,
управляемый
напряжением
Катушка индуктивности
Внешний вид
Панель инструментов
Источники питания и сигнала
(Sources)
«Базовые» элементы (Basic)
Конденсатор
«Базовые» элементы (Basic)
Конденсатор полярный
«Базовые» элементы (Basic)
Осциллограф
Инструменты (Instruments)
Переменный резистор
«Базовые» элементы (Basic)
Резистор
«Базовые» элементы (Basic)
Узел
«Базовые» элементы (Basic)
Функциональный
генератор
Электродвигатель
Инструменты (Instruments)
Прочие устройства (Miscellaneous)
Работа с Electronics Workbench
Запуск схемы
Когда схема создана и готова к работе, для начала имитации процесса
работы необходимо щелкнуть кнопку включения питания на панели
инструментов:
Данное действие приведет в рабочее состояние схему и в одном из окон
строки состояния будет показываться время работы схемы, которое не
соответствует реальному и зависит от процессора и установленной
операционной системы. Прервать имитацию можно двумя способами.
Если вы закончили работу и просмотр результатов имитации можно
повторно щелкнуть переключатель питания. Если же нужно временно
прервать работу схемы, например, для детального рассмотрения
осциллограммы, а затем продолжить работу, можно воспользоваться
кнопкой Pause, которая также расположена на панели инструментов:
В случае серьезной ошибки в схеме (замыкание элемента питания
накоротко, отсутствие нулевого потенциала в схеме) будет выдано
предупреждение.
Работа с Electronics Workbench
Инструменты — Функциональный генератор
Служит для формирования вынужденных колебаний. При помощи него
можно формировать три вида сигналов: синусоидальный, пилообразный и
прямоугольный. Вывести панель генератора импульсов на экран можно
при помощи двойного нажатия кнопкой мыши на его компоненте:
Кнопки вида сигнала
(синусоидальный, пилообразный,
прямоугольный)
Частота
Скважность
Амплитуда
Фаза
Для перевода генератора в нужный режим
требуется нажать соответствующую кнопку
на панели. Также можно изменить другие
параметры.
Выводы
генератора (в
центре –
заземление)
Работа с Electronics Workbench
Инструменты — Осциллограф
Служит для визуального наблюдения электрических сигналов Вывести
осциллограф на экран можно при помощи двойного нажатия кнопкой
мыши на его компоненте:
Настройки
шкалы времени
Переход на
расширенный режим
Настройки
синхронизации
Рабочая
область
Настройки
канала А
Настройки
канала В
Возможны 2 варианта осциллографа: стандартный и расширенный.
Переключение со стандартного на расширенный и наоборот
производится кнопкой Expand/Reduce.
Работа с Electronics Workbench
Инструменты — Расширенный осциллограф
Правая
(синяя)
метка
Левая
(красная)
метка
Рабочая
область
Полоса
прокрутки
Область
индикаторов
Кнопки
управления
Настройки
шкалы времени
Настройки
синхронизации
Настройки
канала А
Настройки
канала В
Работа с Electronics Workbench
Инструменты — Расширенный осциллограф
Шкала времени и синхронизация
Шаг по времени (секунд
на деление)
Вид синхронизации (по
нарастающему или спадающему
фронту импульса)
Смещение по
горизонтали в
делениях
Выбор горизонтальной шкалы
(Y/T — реальная шкала (времени) ;
В/А – сигнал В по горизонтали, А – по
вертикали;
А/В – наоборот.
Режим
синхронизации
(внутренняя,
от каналов А и
В, внешняя)
Уровень
(амплитуда)
синхроимпульсов
Работа с Electronics Workbench
Инструменты — Расширенный осциллограф
Настройки канала и кнопки управления
Шаг по
вертикали
(вольт на
деление
Кнопки
перехода в
стандартный
режим
Смещение по
вертикали
Переменный
ток
Черный фон
Канал
выключен
Постоянный
ток
Настройки канала А идентичны каналу В.
Запись
осциллограммы
в текстовый
файл
Работа с Electronics Workbench
Инструменты — Расширенный осциллограф
Работа с метками. Значения меток.
VA2
VB1
VB2
VA1
T1
T2
Работа с Electronics Workbench
Частотный анализ
Кроме
прямого
наблюдения
за
терминалами
инструментов,
Electronics
Workbench
позволяет
выполнить дополнительные виды анализа. В качестве
примера для данной схемы можно привести получение
АЧХ и ФЧХ схемы. При расчете на вход схемы будет
подаваться сигнал различной частоты и будет
произведен анализ зависимости вида выходного сигнала
от входного. При этом нужно будет задать начальную и
конечную частоты, на которых будет произведен анализ.
Для проведения этого анализа нужно остановить работу
цепи и выполнить команду меню Analysis / AC Frequency.
Перед расчетом будет выведено окно параметров
анализа.
Измерения при проведении анализа производятся в
указанных узлах.
Работа с Electronics Workbench
Частотный анализ – вкладка Node свойств узла
Номер
узла
Выбор
цвета
Дополнительные
установки анализа
Работа с Electronics Workbench
Частотный анализ
Запуск
начальная
частота
конечная
частота
тип
горизонталь
ной оси
Сохранить
тип
вертикаль
ной оси
Выбор узлов для
анализа
Работа с Electronics Workbench
Частотный анализ — результат
АЧХ
ФЧХ
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Models – модель на примере диода
Позволяет выбрать элемент с параметрами конкретного прототипа
Библиотеки
моделей
Собственно
модели
элементов
Новая
библиотека
Редактировать эл-т
Копировать,
вставить
удалить,
переимновать эл-т
Работа с Electronics Workbench
Создание схемы – Свойства элемента
Вкладка Models – модель на примере диода
Пример редактирования параметров, модель philips, прототип ВА220
Работа с Electronics Workbench
Меню Circuit — схема
Rotate — Поворот
Вращает выбранные элементы на
90 градусов по часовой стрелке.
Текст, относящийся к элементу
(метки, значения и т.д.), не
вращается. Соединительные
провода прокладываются
автоматически. При вращении
амперметр и вольтметр их
показания также вращаются.
Flip Vertical — Зеркальное
отражение относительно
вертикали
То же, только поворот по
вертикали
Flip Horizontal — Зеркальное
отражение относительно
горизонтали
То же, только поворот по
горизонтали
Работа с Electronics Workbench
Меню Circuit — схема
Component Properties — Свойства Элемента
Задает свойства выбранного элемента. Содержание диалогового окна
Circuit/Component Properties зависят от типа выбранного элемента.
Create Subcircuit Создание микросборок (микромодулей)
Объединяет выбранные элементы схемы в микросборку, фактически создавая
интегральную схему.
Микросборка может содержать любое количество элементов.
Создание микросборки:
1. Выбрать элементы, которые используются микросборки.
2. Выбрать Create Subcircuit, и завершить диалог, который появляется:
Возможно копирование, перемещение и замена элементов с основной схемы в
микросборку.
Название новой микросборки будет добавлено в список имеющихся
микросборок. Микросборка доступна только для текущей схемы. Чтобы сделать
ее доступной для всех схем, созданным с этого времени, нужно включить ее в
файл, создаваемый по умолчанию при загрузке Electronics Workbench.
Zoom — Масштабирование
Позволяет увеличить или уменьшать размер окна схемы.
Работа с Electronics Workbench
Меню Circuit — схема
Создание микросборок
Имя микросборки
Копировать в
микросборку
Переместить в
микросборку
Созданные
микросборки
доступны из
соответствующей
панели
инструментов,
находящейся в
левом верхнем
углу экрана.
Заменить
элементы в
микросборке
Использование микросборок позволяет создавать повторяющиеся
элементы схемы однократно, а затем тиражировать их
неограниченное число раз.
Работа с Electronics Workbench
Меню Circuit — схема
Создание микросборок — демонстрация
Работа с Electronics Workbench
Меню Circuit — схема
Schematic Options – Настройки схемы
Управляет отображением схемы
на экране. Изменения доступны
только для текущей схемы.
Чтобы сделать их доступными для
всех схем, созданным с этого
времени, нужно включить ее в
файл, создаваемый по умолчанию
при загрузке Electronics Workbench.
Schematic Options включает в
себя следующие вкладки:
Grid — Сетка
Show/Hide — Показать/Скрыть
Font – шрифт
Viring – Соединительные провода
Printing — Печать
Grid – Сетка
Управляет отображением сетки. Использование сетки позволяет
выравнивать элементы в схеме относительно друг друга. Можно
использовать сетку, не отображая ее.
Работа с Electronics Workbench
Меню Circuit — схема
Schematic Options – Настройки схемы
метки
обозначения
модели
значения
узлы
микросборки
Управляет отображением
информации на схеме.
Выбранные элементы будут
отображаться для всей схемы,
если иное не установлено для
отдельных элементов при
помощи команды Display
диалогового окна
Circuit/Component Properties.
Работа с Electronics Workbench
Меню Circuit — схема
Schematic Options – Настройки схемы
метки
Font – шрифт – установка
шрифта для …
Label – Меток
Value– Значений элементов на
схеме
значения
Работа с Electronics Workbench
Меню Circuit — схема
Schematic Options – Настройки схемы
Проложить вручную
Проложить автом.
Всегда перепрокладывать провода
Если возможно, не
перепрокладывать
Автоудаление узлов
Viring – соединительные
провода
Позволяет
установить
параметры
прокладки
соединительных проводов,
например, вручную или
автоматически
Работа с Electronics Workbench
Меню Circuit — схема
Schematic Options – Настройки схемы
Printing – Печать
Позволяет
установить
опции печати, такие как
масштаб
и
титульная
страница перед выводом
основной
схемы
или
микросборок
Работа с Electronics Workbench
Меню Analysis — Анализ
Activate – запустить анализ
Pause — пауза
Stop – остановить анализ
Указанные команды управляют последним
заданным анализом (одним из
нижеперечисленных)
Analysis Options – настройки анализа
DC Operation Point – значения
постоянных составляющих
AC Frequency – частотный анализ
Transient – анализ нестационарных
процессов
Fourier — Фурье — анализ
Monte-Carlo – метод Монте- Карло
Display Graph – отобразить графики
Работа с Electronics Workbench
Меню Analysis — Анализ
DC Operation Point – значения постоянных составляющих
Данная команда
позволяет замерить
значения постоянного
тока в каждом узе в
текущий момент
времени, а также
напечатать или
сохранить их в файл
Работа с Electronics Workbench
Меню Analysis — Анализ
Display Graph – отобразить графики
Данная команда позволяет отобразить осциллограммы сигналов с
установленным масштабом, а также напечатать или сохранить их в
файл
Работа с Electronics Workbench
Меню Analysis — Анализ
Transient analysis – анализ переходных процессов. Описание.
В анализе переходных процессов Electronics Workbench
вычисляет реакцию схемы как функцию времени.
Цикл измерений разделен на интервалы, и фактически
производится анализ постоянных составляющих в каждом из
этих интервалов. Все элементы имеют одинаковые значения
Значения источников постоянного тока не меняется;
значения источников переменного тока изменяются во
времени.
Результат анализа переходных процессов — график
зависимости напряжения от времени. Этот график
появляется по окончании анализа.
Во многих случаях тот же результат можно получить при
помощи осциллографа.
Работа с Electronics Workbench
Меню Analysis — Анализ
Transient analysis – анализ переходных процессов. Описание.
Начальные условия
Обнулить
Определяется пользователем
Расчет по постоянному току
Время начала
Время окончания
Автомат. выбор шага по времени
Минимальное кол-во точек по времени
Максимальный шаг по времени
Установить шаг графика
Узлы для анализа
Работа с Electronics Workbench
Меню Analysis — Анализ
Transient analysis – анализ переходных процессов. Результат.
Работа с Electronics Workbench
Меню Analysis — Анализ
Fourier analysis – Фурье Анализ. Описание.
Фурье Анализ оценивает постоянные и гармонические
составляющие сигнала. Electronics Workbench разделяет
исходный сигнал на элементарные частоты (гармоники).
В диалоговом окне необходимо установить выводной
узел, основную частоту, которая должна быть установлена в
источнике переменного тока в вашей схеме. Если источников
переменного тока несколько, можно установить основную
частоту равную минимальному общему множителю частот.
Например, если есть источник на 10.5 кГц и на 7 кГц,
устанавливается основная частота 0.5 кГц.
В результате выводится график зависимости компонент
напряжения от времени и, дополнительно, зависимость
фазы от частоты. График по умолчанию — гистограмма, но
можно выбрать обычный график.
Работа с Electronics Workbench
Меню Analysis — Анализ
Fourier analysis – Фурье Анализ. Установка параметров.
Выходной узел
Основная частота
Количество гармоник
Установить доп. параметры
Кол-во точек на гармонику
Частота дискретизации
Установить перех. параметры
Вертикальная шкала
Показать фазу
Вывести как линейный график
Работа с Electronics Workbench
Меню Analysis — Анализ
Fourier analysis – Фурье Анализ. Результат.
Значения гармоник
Работа с Electronics Workbench
Меню Analysis — Анализ
Monte Carlo analysis – Анализ Монте Карло . Описание.
Анализ Монте Карло — статистический анализ, который
позволяет исследовать, как изменение} свойств элемента
воздействует на параметры всей схемы. Параметры каждого
элемента изменяются случайным образом согласно
заданному закону распределения СВ и допуску (разбросу)
параметра
Первая имитация всегда выполняется с номинальными
значениями. Для остальных имитаций значение разброса
прибавляется или вычитается к номинальному значению.
Используется два закона распределения: однородное
(равномерное) и Гауссово.
Результат Анализа Монте Карло представляет график
соответствующих характеристик напряжения
последовательно по номерам. Номер характеристик равен
номеру, установленному в диалоговом окне.
Работа с Electronics Workbench
Меню Analysis — Анализ
Monte Carlo analysis – Анализ Монте Карло . Настройка.
Количество серий (имитаций)
Глобальный разброс
Источники
Тип распределения
Вывод результата
Функция сопоставления
Порог напряжения
Выходной узел
Анализ …
— Постоянных составляющих
— Переходных процессов
— Частоты
Работа с Electronics Workbench
Меню Analysis — Анализ
Monte Carlo analysis – Анализ Монте Карло . Результат.
Результат анализа.
Количество графиков
соответствует количеству
серий (имитаций)
и показывает, насколько
будет изменяться выходной
сигнал при заданном
изменении параметром
элементов.
Работа с Electronics Workbench
Меню Analysis — Анализ
Другие виды анализа
Noise — Шум(Помеха)
Distortion – Искажение
Parameter Sweep — Анализ Параметра
Temperature Sweep – Температурный Анализ
Pole-Zero – Анализ нулевой точки
Transfer Function — Функция преобразования
Worst Case – «Самый плохой Случай»

Базовые компоненты Electronics Workbench | EWB

EWB

Соединяющий узел

Узел применяется для соединения проводников и создания контрольных точек. К каждому узлу может подсоединяться не более четырех проводников.

После того, как схема собрана, можно вставить дополнительные узлы для подключения приборов.

Заземление

Компонент «заземление» имеет нулевое напряжение и, таким образом, обеспечивает исходную точку для отчета потенциалов.

Не все схемы нуждаются в заземлении для моделирования, однако любая схема, содержащая: операционный усилитель, трансформатор, управляемый источник, осциллограф, должна быть обязательно заземлена, иначе приборы не будут производить измерения или их показания окажутся неправильными.

Источник постоянного напряжения

ЭДС источника постоянного напряжения или батареи измеряется в вольтах и задается производными величинами (от мкВ до кВ).

Источник постоянного тока

Ток источника постоянного тока измеряется в амперах и задается производными величинами (от мкА до кА ). Стрелка указывает направление тока (от «+» к «-»).

Источник переменного напряжения

Действующее значение напряжения источника измеряется в вольтах и задается производными величинами (от мкВ до кВ). Имеется возможность установки частоты и начальной фазы. Напряжение источника отсчитывается от вывода со знаком «~».

Источник переменного тока

Действующее значение тока источника измеряется в амперах и задается производными величинами (от мкА до кА). Имеется возможность установки частоты и начальной фазы. Напряжение источника отсчитывается от вывода со знаком «~».

Резистор

Сопротивление резистора измеряется в омах и задается производными величинами (от Ом до МОм).

Переменный резистор

Положение движка переменного резистора устанавливается при помощи специального элемента – стрелочки-регулятора. Для изменения положения движка необходимо нажать клавишу-ключ. Для увеличения значения положения движка необходимо одновременно нажать [ Shift] и клавишу-ключ, для уменьшения — клавишу-ключ.

Конденсатор

Емкость конденсатора измеряется в фарадах и задается производными величинами (от пФ до Ф).

Переменный конденсатор

Переменный конденсатор допускает возможность изменения величины емкости:

С = (начальное значение / 100) · коэффициент пропорциональности.

Катушка индуктивности

Индуктивность катушки измеряется в генри и задается производными величинами (от мкГн до Гн).

Катушка с переменной индуктивностью

Индуктивность катушки устанавливают, используя начальное ее значение и коэффициента пропорциональности, следующим образом:

L = (начальное значение / 100) · коэффициент пропорциональности.

Трансформатор

Трансформатор используется для преобразования напряжения U1 в напряжение U2. Коэффициент трансформации n равен отношению напряжения U1 на первичной обмотке к напряжению U2 на вторичной обмотке.

Реле

Электромагнитное реле может иметь нормально замкнутые или нормально разомкнутые контакты. Оно срабатывает, когда ток в управляющей обмотке превышает значение тока срабатывания Ion. Во время срабатывания происходит переключение пары нормально замкнутых контактов S2, S3 реле на пару нормально замкнутых контактов S2, S1 реле. Реле остается в состоянии срабатывания до тех пор, пока ток в управляющей обмотке превышает удерживающий ток Ihd. Значение тока Ihd должно быть меньше, чем Ion .

Ключ, управляемый напряжением

Ключ, управляемый напряжением, имеет два управляющих параметра: включающее и выключающее напряжения. Он замыкается, когда управляющее напряжение больше или равно включающему напряжению, и размыкается, когда оно равно или меньше, чем выключающее напряжение.

Ключ, управляемый током

Ключ, управляемый током, работает аналогично ключу, управляемому напряжением. Когда ток через управляющие выводы превышает ток включения, ключ замыкается; когда ток падает ниже тока выключения, ключ размыкается.

Мостовой выпрямитель

Мостовой выпрямитель предназначен для выпрямления переменного напряжения. При подаче на выпрямитель синусоидального напряжения среднее значение выпрямленного напряжения Udc можно приблизительно вычислить по формуле:

Udc = 0,636 ( Up — 1,4), где Up — амплитуда входного синусоидального напряжения.

Диод

Ток через диод может протекать только в одном направлении — от анода A к - катоду K. Состояние диода (проводящее и непроводящее) определяется полярностью приложенного к диоду напряжения.

Светоизлучающий диод

Светоизлучающий диод излучает видимый свет, когда проходящий через него ток превышает пороговую величину.

Тиристор

У тиристора помимо анодного и катодного выводов имеется дополнительный вывод управляющего электрода. Он позволяет управлять моментом перехода прибора в проводящее состояние. Вентиль отпирается, когда ток управляющего электрода превысит пороговое значение, а к анодному выводу не будет приложено положительное смещение. Тиристор остается в открытом состоянии, пока к анодному выводу не будет приложено отрицательное напряжение.

Симистор

Динистор

Динистор – управляемый анодным напряжением двунаправленный переключатель. Динистор не проводит ток в обоих направлениях до тех пор, пока напряжение на нем не превысит напряжения переключения, тогда динистор переходит в проводящее состояние, его сопротивление становится равным нулю.

Операционный усилитель

Операционный усилитель предназначен для усиления сигналов. Он имеет обычно очень высокий коэффициент усиления по напряжению, высокое входное и низкое выходное сопротивление. Вход «+» является неинвертирующим, а вход «-» — инвертирующим. Модель операционного усилителя позволяет задавать параметры: коэффициент усиления, напряжения смещения, входные токи, входное и выходное сопротивления.

Входные и выходные сигналы ОУ должны быть заданы относительно земли.

Операционный усилитель с пятью выводами

ОУ с пятью выводами имеет два дополнительных вывода (положительный и отрицательный) для подключения питания.

Биполярные транзисторы

Биполярные транзисторы являются усилительными устройствами, управляемыми током. Они бывают двух типов: P-N-P и N-P-N.

Буквы означают тип проводимости полупроводникового материала, из которого изготовлен транзистор. В транзисторах обоих типов стрелкой отмечается эмиттер, направление стрелки указывает направление протекания тока.

N-P-N транзистор

N-P-N транзистор имеет две n-области (коллектор С и эмиттер E) и одну p-область (базу В).

P-N-P транзистор

P-N-P транзистор имеет две p-области (коллектор С и эмиттер E) и одну n-область (базу В).

Полевые транзисторы (FET)

Полевые транзисторы с управляющим p-n переходом (JFET)

Полевой транзистор с управляющим p-n переходом (JFET) – управляемый напряжением униполярный транзистор, в котором для управления током используется наведенное электрическое поле, зависящее от напряжения затвора.

Для n-канального полевого транзистора с управляющим p-n переходом чем более отрицательным будет напряжение, прикладываемое к затвору, тем меньше будет ток.

N-канальный полевой транзистор

В n-канальном полевом транзисторе затвор состоит из p-области, окруженной n-каналом.

P-канальный полевой транзистор

В p-канальном полевом транзисторе затвор состоит из n-области, окруженной p-каналом.

Полевые транзисторы на основе металлооксидной пленки

Управление током, протекающим через полевой транзистор на основе металлооксидной пленки (МОП-транзистор или МОSFЕТ), также осуществляется с помощью электрического поля, прикладываемого к затвору.

Обычно подложка контактирует с наиболее отрицательно смещенным выводом транзистора, подключенным к истоку. В трехвыводных транзисторах подложка внутренне соединена с истоком. N-канальный транзистор имеет следующее обозначение: стрелка направлена внутрь значка, а в p-канальном стрелка направлена наружу.

N-канальный и р-канальный МОП-транзисторы имеют различную полярность управляющих напряжений.

МОП-транзистор со встроенным каналом (Depletion MOSFETs)

Подобно полевым транзисторам с управляющим p-n переходом (JFET), МОП-транзистор со встроенным каналом состоит из протяженной области полупроводника, называемой каналом. Для p-канального транзистора эта область является полупроводником р-типа, для n-канального транзистора — n-типа. Свободные электроны от истока до стока должны пройти через этот узкий канал, заканчивающийся с обеих сторон электродами, называемыми истоком и стоком.

Металлический затвор МОП-транзистора изолирован от канала тонким слоем двуокиси кремния так, что ток затвора во время работы пренебрежимо мал. Чем более отрицательное напряжение затвор-исток приложено к n-канальному транзистору, тем больше канал обедняется электронами проводимости, ток стока при этом уменьшается. При значении напряжения затвор-исток Vgs(off) канал полностью объединяется и ток от истока к стоку прекращается. Напряжение Vgs(off) называется напряжением отсечки.

трехвыводной n-канальный MOSFET со встроенным каналом;

трехвыводной р-канальный MOSFET со встроенным каналом;

четырехвыводной n-канальный MOSFET со встроенным каналом;

четырехвыводной р-канальный MOSFET со встроенным каналом.

МОП-транзисторы с индуцированным каналом (Enhancement MOSFETs)

МОП-транзисторы с индуцированным каналом не имеют физического канала между истоком и стоком, как МОП-транзисторы со встроенным каналом. Вместо этого область проводимости может расширяться на весь слой двуокиси кремния.

МОП-транзистор с индуцированным каналом работает только при положительном напряжении исток-затвор. Положительное напряжение исток-затвор, превышающее минимальное пороговое значение (Vto), создает инверсионный слой в области проводимости, смежной со слоем двуокиси кремния. Проводимость этого индуцированного канала увеличивается при увеличении положительного напряжения затвор-исток.

трехвыводной n-канальный MOSFET с индуцированным каналом;

трехвыводной р-канальный MOSFET с индуцированным каналом;

четырехвыводной n-канальный MOSFET с индуцированным каналом;

четырехвыводной р-канальный MOSFET с индуцированным каналом.

Electronic workbench официальный сайт — Вместе мастерим

Компания Electronics Workbench (Interactive IT) многие годы работает на рынке программного обеспечения для проектирования электронных схем. Ее основной продукт – Electronics Workbench – самый популярный в мире пакет в своем классе программных продуктов. Его пользователями являются инженеры-электронщики, преподаватели технических дисциплин, а также электронщики-любители в 55 странах мира.

Electronics Workbench предназначен для схематического представления и моделирования аналоговых, цифровых и аналогово-цифровых цепей. Пакет включает в себя средства редактирования, моделирования и виртуальные инструменты тестирования электрических схем, а также дополнительные средства анализа моделей. Имеются версии программы для Windows 3.1, 95 и NT.

Описание

Electronic Workbench – это программа, которая обеспечивает проектирование электрических схем. Этот софт достаточно старый, но его все еще используют инженеры-электронщики и студенты профильных факультетов. Главная особенность этого приложения – это «симуляция» поведения схемы в тестовом режиме, то есть без физической сборки.

В программе можно создать проекты и запустить симуляцию работы электронных схем. Electronic Workbench оснащён полным набором нужных инструментов.

Функционал

Используя этот софт, вы создадите проект, который содержит аналоговые и цифровые схемы. Для этого, воспользуйтесь библиотекой программы и перетащите нужные компоненты на рабочую область.

Все модули, которые находятся в этой библиотеке, разделены на категории. Вы можете просмотреть данные в зависимости от типа, а также воспользоваться быстрой клавишей для доступа к каждой категории. Эти клавиши отображаются вдоль верхней кромки схемы.

Графическая среда и интерфейс Electronic Workbench созданы с удобной оболочкой. При необходимости вы можете открыть несколько окон с проектами в основном окне программы и переходить между ними в любом порядке, а также добавлять в них компоненты.

Вы можете указать параметры для отдельных компонентов, воспользовавшись специальным окном. В Electronic Workbench присутствуют готовые шаблоны элементов. Создатели приложения не перевели эти «заготовки» на русский язык, поэтому вам придётся редактировать все характеристики «вручную».

Режим симуляции запускается через специальный «тумблер». Он расположен в верхнем правом углу программы, а чуть ниже есть клавиша, которая останавливает симуляцию на время.

Один из самых известных пакетов схематического моделирования цифровых, аналоговых и аналогово-цифровых электронных схем высокой сложности.

Данная система схемотехнического моделирования показала достаточно высокую гибкость и точность вычислений, найдя широкое применение более чем в 50 странах мира, как на предприятиях, так и в высших учебных заведениях. Electronics Workbench включает инструменты для моделирования, редактирования, анализа и тестирования электрических схем. Программа имеет простой интерфейс и идеально подходит для начального обучения электронике. Библиотеки предлагают огромный набор моделей радиоэлектронных устройств от самых известных иностранных производителей с широким диапазоном значений параметров. Кроме этого, есть возможность создания собственных компонентов. Активные элементы могут быть показаны как идеальными, так и реальными моделями. Всевозможные приборы (мультиметры, осциллографы, вольтметры, амперметры, частотные графопостроители, динамики, светодиоды, лампы накаливания, логические анализаторы, сегментные индикаторы) позволяют делать измерения любых величин, строить графики. Electronics Workbench может провести анализ цепи по постоянному и переменному току, исследовать переходные процессы при любом внешнем воздействии с помощью генераторов сигнала разной формы. Для более детального анализа программный пакет может работать с PSpice и Micro-Cap. Electronics Workbench позволяет экспортировать результаты работ в трассировщики Tango, Orcad, Protel, Eagle и Layo1.

Electronics Workbench была создана в 1989 году. Первые версии состояли из двух независимых частей – для моделирования цифровых и аналоговых устройств. Позже в 1996 году обе части были объединены. В 1997 году была выпущена последняя версия программы. На сегодняшний день разработка и поддержка Electronics Workbench прекращена, последним добавлением является EWB Layout, специализированная на разработке печатных плат и расширяющая возможности Electronics Workbench.

Продукт создала компания National Instruments Electronics Workbench Group (Interactive Image Technologies) – один из первопроходцев компьютерной разработки устройств электроники. Сегодня Electronics Workbench – это дочерняя компания, права на которую полностью принадлежат National Instruments Corporation (www.ni.com). Штаб-квартира Electronics Workbench находится в канадском городе Торонто, офисы размещены более чем в 35 странах мира. Основные идеи, наработки и опыт специалистов компании были продолжены в идейном наследнике – программе NI Multisim.

Меню системы схемотехнического моделирования Electronics Workbench англоязычное.

Программа написана для работы в операционной системе Windows версий 95, 98, NT, 2000, XP. При работе в Windows Vista и 7 наблюдаются небольшие баги.

Как построить верстак для электроники

Проведя 50 лет своей жизни, сидя на работе за верстаком для электроники в профессиональной научно-исследовательской лаборатории или дома в свободной комнате или в гараже, я разработал особый способ, который мне нравится макет моего рабочего стола электроники. В этой статье я поделюсь некоторыми советами и подсказками по сборке электронного верстака, которые я усвоил за многие годы.

Наиболее фундаментально важным критерием при принятии решения о том, как установить рабочий стол для электроники, является не доступное пространство, а тип электронной работы, которая будет там выполняться. Это хобби или заработок? Это НИОКР или ремонт? Какой диапазон или частоты будут работать? Сколько вы готовы потратить на инструменты?

Hobby vs Professional

Если вы собираетесь использовать свой верстак для профессиональной работы с электроникой, вам потребуется гораздо больше места и места для хранения. Вам понадобится гораздо больше инструментов и оборудования, а значит, и больше места. Если это просто хобби, подойдёт какое-то общее пространство, например, письменный стол в гараже или подвале. Но если вы планируете стать серьезным, вам подойдет отдельная комната.

НИОКР по сравнению с ремонтом

Если вы регулярно занимаетесь ремонтом, вам потребуется дополнительное место для запасных частей устройств, которые вы ремонтируете чаще всего. Вам также понадобится дополнительное место на полках для предметов, ожидающих ремонта, предметов, ожидающих запчастей, и отремонтированных предметов, ожидающих сбора. Для работы в области НИОКР вам потребуется иметь на складе гораздо более широкий ассортимент деталей и компонентов, а также выделить больше места для книг, спецификаций и компьютера для поиска информации в Интернете.

Высокая частота против низкой частоты

Это будет единственное, что в значительной степени будет определять ваш бюджет. По мере увеличения частоты цепи инструменты для ее анализа (осциллографы, генераторы сигналов, анализаторы цепей) становятся дороже. Для низкочастотных цепей некоторые приборы, такие как генераторы сигналов и осциллографы, можно изготовить самостоятельно.

Лаборатория электроники

Если у вас есть место и ресурсы, идеальным рабочим местом для электроники будет помещение или гараж, предназначенный для работы с электроникой.

Комнатное освещение должно быть ярким — электронные детали маленькие, и при слабом освещении может быть трудно прочитать значения компонентов. Мощные лампы, такие как флуоресцентные потолочные комнатные светильники, хороши, но также неплохо иметь какой-нибудь регулируемый настольный светильник. В некоторых ситуациях также может пригодиться походный налобный фонарь.

Инструменты и инструменты

Высококачественные инструменты, вероятно, прослужат вам всю жизнь, поэтому не покупайте дешевые вещи. Ниже приведен список того, что я считаю наиболее важными инструментами, которые следует держать под рукой на рабочем столе электроники.

Совершенно необходим :

Высококачественная паяльная станция с регулируемой температурой и наконечниками различной формы. Это ваш основной инструмент, поэтому приобретайте лучшее, что вы можете себе позволить
Съемник припоя
Руки-помощники для удерживания компонентов во время пайки
Небольшие верстачные тиски для удержания крупных компонентов
Высококачественные бокорезы
Длинногубцы и острогубцы
Средние и малые разводные ключи
Базовый набор отверток
Правочная отвертка набор
Цифровой мультиметр
Аналоговый мультиметр
Тестер непрерывности
Источник электроэнергии с ограничивающим
.
Набор ножей для хобби
Набор надфилей
Малая ножовка
Тестовые щупы типа «банан» и «крокодил»
Alligator clip wires
An assortment of wires
Two part epoxy
Silicone sealant
Super glue
A hot air gun
A hot glue gun
Electrical tape
Double sided tape
At least one Сетевой фильтр для питания всего вашего оборудования
91% изопропиловый спирт для очистки
Ацетон (средство для снятия лака) для очистки

Приятно иметь :

Аккумуляторная дрель с различными сверлами и насадками для отверток
Генераторы аудио- и радиочастотных сигналов
Измеритель индуктивности
Аккумуляторная свинцово-кислотная батарея 12 В
Вариак для генерации переменного напряжения переменного тока
Сетевой изолирующий трансформатор34 9000
Штангенциркуль
Зарядные устройства для свинцово-кислотных, NiMh, NiCad и LiPo аккумуляторов
Частотомер
Сверлильный станок Dremel для сверления печатных плат
Ручной инструмент для развертывания и инструмент для снятия заусенцев с отверстий
Некоторые резисторы для тяжелых условий эксплуатации, фиктивные нагрузки или шарики для испытаний под нагрузкой набор выдвижных ящиков
Небольшой огнетушитель

Тестер непрерывности

Одним из наиболее полезных инструментов для работы с электроникой является специальный тестер непрерывности. Вы будете часто использовать это для проверки коротких замыканий или разрывов дорожек печатной платы, паяных соединений, проводов и разъемов проводов.

Я должен подчеркнуть, что вам не следует использовать для этого мультиметр. Причина в том, что многие мультиметры дают положительный результат, когда фактическое сопротивление составляет несколько Ом. Надлежащий тестер непрерывности должен отклонить это. Вот несколько ссылок на очень подходящий тестер непрерывности, который вы можете сделать самостоятельно:

Тестер непрерывности 1
Тестер непрерывности 2

Электронные части и компоненты

Абсолютно необходимо иметь широкий выбор резисторов и конденсаторов. Для резисторов вам нужен диапазон от 1 Ом до примерно 100 МОм. Мне нравится использовать только резисторы коричневого цвета, потому что чтение цветных полос на синем фоне затрудняет чтение.

Для конденсаторов вам понадобится ряд керамических конденсаторов малой емкости в диапазоне от 1 пФ до 100 пФ. Вам также понадобится ряд танталовых или пленочных конденсаторов емкостью от 0,01 мкФ до 0,1 мкФ. Тогда вам также понадобится диапазон электролитических конденсаторов от 0,1 мкФ до 2000 мкФ.

Необходимо иметь несколько маломощных сигнальных диодов, таких как 1N914, и некоторые диоды на 1 А, такие как 1N4004. Также неплохо иметь набор стабилитронов.

Необходим набор светодиодов. Возьмите смешанный пакет светодиодов 3 мм и 5 мм разных цветов, и все будет хорошо. Выбор стеклянных предохранителей также полезен, если вы собираетесь строить проекты с более высоким напряжением.

Полупроводники, конечно, совсем другое дело, и типы, которые вы будете использовать, будут зависеть от проектов, которые вы собираетесь строить. Лучше просто заказывать микросхемы по мере необходимости. Закажите несколько дополнительных на случай, если вы сожжете один во время прототипирования.

Тем не менее, полезно иметь небольшой запас различных транзисторов, регуляторов напряжения, полевых транзисторов (MOFET, JFET) и операционных усилителей общего назначения.

Схема рабочего места для электроники

Подумайте об эргономике при установке рабочего места для электроники. Часто используемые инструменты, такие как паяльная станция, переменный источник питания и осциллограф, должны находиться на расстоянии менее вытянутой руки.

Высокое офисное кресло на колесиках тоже очень удобно.

Термостойкий силиконовый коврик хорошо защищает столешницу от ожогов каплями расплавленного припоя.

Если вы работаете с микросхемами, которые могут быть повреждены статическим электричеством, такими как микросхемы MOSFET и CMOS, при работе с ними следует использовать антистатический коврик на столешнице. А если вы работаете в сухом климате, антистатический браслет необходим при работе с MOSFET и CMOS-микросхемами.

Мой верстак
Организация верстака для электроники
Ниже приведены несколько фотографий моего верстака, чтобы вы могли получить представление о том, как я все организую:
Аккуратно и логично храните свои инструменты Аппаратные ящики для хранения интегральных схемМаленькие пластиковые ящики для хранения транзисторовРезисторы в бумажных конвертахПластиковые шкатулки для драгоценностей отлично подходит для хранения конденсаторовЯщики для мелких гаек, болтов и винтов
Время и опыт подскажут вам, как лучше спроектировать рабочее место для электроники. Но не бойтесь менять раскладку и пробовать что-то новое. Это лучший способ узнать, что работает для вас.
Спасибо за прочтение и обязательно дайте нам знать в комментариях ниже, если у вас есть какие-либо вопросы!

Создание идеального верстака для электроники
После поиска в бесчисленных каталогах и интернет-магазинах я не смог найти верстак для электроники, который действительно соответствовал бы моим потребностям. Я хотел верстак, в котором было бы достаточно места не только для нескольких небольших проектов, но и для работы над крупными проектами, например, восстановлением ПК. На самом деле, это должна быть идеальная электронная станция, а не просто верстак!
Мои совершенные станции электроники, наконец, подошли к следующим основным требованиям:
Она должна иметь несколько уровней для тестового оборудования, такого как блоки питания, измерители и осциллографы, а также место для хранения предметов, которые ждут запасных частей. прибыть.
Нужен боковой столик для ящиков с деталями и для небольших проектов, которые еще не завершены
Высота должна быть такой, чтобы я мог стоять или сидеть на табурете
Верх должен быть изготовлен из чего-то прочного (например, из меламина)
Много розеток для подключения оборудования и проектов
Отличное освещение
Место для крепления какой-либо стеклянной лупы или место для цифрового микроскопа
Помимо цены, я также столкнулся с еще одним препятствием: цена! Эти скамейки варьируются от 375 до 4000 долларов +. И для чего? Немного МДФ и несколько штампованных металлических деталей? Я мог бы построить свой собственный менее чем за 200 долларов, и это при сегодняшних смехотворных ценах на пиломатериалы! И вдобавок ко всему, большинство этих электронных верстаков были очень маленькими. Это означает, что мне нужно будет купить два из них, чтобы получить достаточно места.
Имея это в виду, я решил в Sketchup спроектировать свой собственный электронный верстак!
Посмотреть видео Ultimate Electronics Station
<noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/_KfWMJV7fQ0?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=en-US&autohide=2&wmode=transparent» allowfullscreen=»true» sandbox=»allow-scripts allow-same-origin allow-popups allow-presentation»>
Проектирование Ultimate Electronics Workbench
Sketchup обычно является моим инструментом для проектирования проектов из дерева. Он очень прост в использовании, и я могу быстро повторять дизайнерские идеи. Поэтому я быстро рассмотрел все свои требования, а затем начал процесс проектирования.
Во время макета я начал думать о материалах, которые хочу использовать для постройки этой станции. Я мог построить его из дешевой древесины, такой как сосновые доски, или из более дорогих твердых пород, таких как дуб. Или я мог сделать каркас из металла, который был бы очень прочным, но очень дорогим и весил бы тонну.
В конце концов я понял, что это не «прекрасная мебель». Это верстак, и он должен служить этой цели. Он не должен быть красивым или элегантным. Он должен быть функциональным. Имея это в виду, я решил просто построить идеальную основу станции электроники из сосновых досок и столешниц из меламина.
После нескольких итераций дизайн, который я придумал, выглядел так.
Выбор материалов
Использование строительных пиломатериалов для моей станции электроники означает некоторые компромиссы. Строительство будет очень дешевым; менее 200 долларов за пиломатериалы. В то же время с этим пиломатериалом может быть неприятно работать.
Строительные пиломатериалы (почти всегда из сосны), как правило, кривые и в целом шаткие. Практически невозможно найти идеально ровные доски. Это то, с чем мне придется иметь дело в процессе строительства. Материал 2 by X также имеет закругленные углы и шероховатые стороны. Все, что нам нужно решить во время сборки.
Другим выбором, который я сделал, было использование ДСП с меламиновым покрытием в качестве столешницы. По сути, это тот же материал, который использовался бы в любом верстаке для электроники, купленном в магазине. Проблема с меламиновой доской заключается в том, что она обработана только сверху и снизу. Все кромки — это голая ДСП, и их необходимо обработать.
Самый простой способ очистить кромку – использовать меламиновую кромку. Но я должен быть честным, мне не нравится этот выбор. Я просто чувствую, что это никогда не выглядит совершенно правильно. Другой вариант — использовать деревянные планки (например, из ореха или клена), чтобы создать отделку снаружи. Это выглядело бы очень красиво, но для этого проекта это слишком. Опять не красивая мебель.
Итак, что у меня есть по всему магазину: Т-образный молдинг. И он у меня есть почти во всех цветах, которые вы можете себе представить. Я использую T-Molding почти в каждой из своих аркадных сборок. Я проверил свои запасы, и у меня было много черных Т-образных молдингов на складе. Итак, это то, что мы собираемся использовать. Т-молдинг очень прочный и легко заменяется в случае повреждения. Идеально подходит для нашего рабочего места.
Список деталей для этого проекта
Вот полезный список деталей для тех, кто хочет точно знать, что мы использовали в этом видео. Некоторые из этих ссылок являются ссылками Amazon. Вам это ничего не стоит, но если вы их используете, мы получаем небольшую комиссию.
Материалы, чертежи и инструменты
Чертежи верстака Ultimate Electronics
Шурупы для дерева с головкой Torx 2,5″
Т-молдинг
Фреза для Т-образных профилей
Регулировочные ножки с ввинчиваемыми ножками
2″ Настольные втулки
Скамьи для собак
Направляющая для пилы Bora 100″
Слесарный инструмент и оборудование
Блок питания с 10 розетками
Самовосстанавливающийся коврик для проектов
Паяльная станция Weller
Демонтажный пистолет Hakko
Осциллограф Siglent SDS 1104X-E
Настольный блок питания Korad KA6003P
Электронный микроскоп HAYEAR 34MP
Лабораторный стул
Создание идеального рабочего места для электроники
Итак, приступим к процессу сборки. Вы можете получить планы по ссылке выше, если вам нужны дополнительные рекомендации, конкретные размеры и т. д. (Премиум-члены уже имеют доступ). В планах также есть варианты размещения бокового столика с правой стороны, либо его полного устранения.
Вырезание столешниц и полок
Первым шагом было вырезание столешниц. Я купил два меламиновых листа размером 4 фута х 8 футов х 3/4 дюйма (1220 мм х 2440 мм х 19 мм — обычный размер за пределами Северной Америки). Я всегда рекомендую брать более толстые 3/4″ (19мм) материала, если это возможно. Более тонкий материал слишком тонкий, а древесно-стружечная плита становится очень слабой в более тонких размерах.
Поскольку я работал над этим проектом один, я не мог самостоятельно поднять эти листы меламина. Они очень тяжелые, и я становлюсь слишком старым. Что я решил сделать, так это просто срезать их там, где они лежат, вместо того, чтобы перемещать их на настольную пилу. Для некоторых это доказательство того, что вам не нужны (и я даже не всегда использую) причудливые инструменты для создания вещей. Я просто положил 2 х 4 сосновых доски под листы и обрезал их с помощью ручной циркулярной пилы и зажима на направляющей. 9№ 0003
Совет при резке меламина циркулярной пилой – закрыть линию реза качественной малярной лентой. Это предотвратит откалывание меламинового слоя в процессе резки.
Я хотел закруглить углы настольного верстака для электроники, во-первых, чтобы упростить добавление к нему Т-образного молдинга, а во-вторых, чтобы сделать удар моих бедер в него гораздо менее болезненным.
Я только что использовал литровую банку с краской и карандаш, чтобы пометить круглее. Нет необходимости в причудливых инструментах. Я решил использовать полотно для электролобзика, которое режет при движении вниз, чтобы меламин не откалывался во время процесса резки.
Последним этапом отделки столешниц и полок является установка Т-образного молдинга. Я использовал фрезерный станок с установленным пазовым резаком 1/16″ и быстро обработал передние края каждого меламинового листа. Я не прорезал задние стороны, потому что они будут у стены и их не будет видно.
Края меламиновых листов оголены и нуждаются в чем-то, чтобы их закрыть. Я выбрал Т-образный молдинг, так как у меня в корзинах с запчастями осталась куча его. Установить Т-образный молдинг так же просто, как вставить Т-образный молдинг в паз с помощью молотка из мягкой резины. Если вы хотите узнать больше об установке T-Molding, вы можете посетить нашу страницу «Советы и рекомендации по T-Molding». T-образный молдинг, который я использовал на Amazon.
Одна вещь, которую я всегда люблю делать при создании проектов (особенно если они собираются пересекать несколько дней или недель), — это маркировать каждую часть. Для вещей, которые незакончены, я просто использую карандаш. Для законченных вещей, которые я не хочу испортить, я просто использую клейкую ленту и маркер, чтобы пометить их.
Сборка основания основного и бокового столов
Следующим этапом нашей станции электроники является изготовление оснований для основного и бокового стола.
Я пошел в Home Depot и купил самые качественные стойки 4 X 4 и доски 2 X 4, которые только смог найти. Это была непростая задача! Я купил пиломатериалы более высокого качества, и это действительно помогло.
Одна из основных проблем, связанных с использованием сосновых гвоздей для строительства, заключается в том, что края закруглены (забавный факт, никто не знает, почему это так, хотя есть несколько теорий). Эти закругления затрудняют выравнивание вещей и выполнение плотных швов. Поэтому мы собираемся их удалить. На настольной пиле я снял 1/8″ материала с каждой стороны доски. Исключением являются столовые бегуны. Я убрал только верхнее боковое закругление, так как хотел сделать закругление там, где мои ноги могли соприкасаться со скамьей.
Столбы, которые я спилил на торцовочной пиле. С помощью угольника я нашел центр, а затем просверлил двухдюймовое отверстие в нижней части каждого из них. В отверстие установил резьбовые гайки. В эти гайки я установил выравниватели ножек. Это облегчит выравнивание скамейки, когда она будет окончательно установлена в рабочей комнате.
Все собирается с помощью 2,5-дюймовых шурупов Torx. Я предпочитаю их шлицевым винтам или винтам типа Philips. Они вряд ли закруглятся или соскользнут.
Покраска верстака для электроники
Чтобы покрасить верстак для электроники (все, кроме меламина), я купил галлон краски «Light French Grey» в местном магазине красок. Я хотел что-то, что имело бы некоторый контраст с белым меламином, а также с черным Т-образным молдингом. Поэтому светло-серый цвет казался подходящим вариантом.
Меня всегда спрашивают: «Что это за маленькие шайбы, которыми ты их держишь, пока рисуешь?». Эти маленькие шайбы называются Bench Dogs. Они очень удобны, и я не могу рекомендовать их достаточно. #не спонсируется.
Электропитание для верстака
Чтобы освободить место для достаточного количества электроэнергии на верстаке, я установил удлинитель с 10 розетками, розетки которого расположены на приличном расстоянии друг от друга. Это позволит подключать блоки питания или другие крупные предметы к розеткам, не теряя розетку рядом с ней.
В разных местах на столешнице и полках я просверлил 2-дюймовые сквозные отверстия и добавил 2-дюймовые изолирующие втулки для кабелей питания, Ethernet и HDMI.

Оборудование для рабочей станции
Конечно, частью того, что делает эту электронную станцию идеальной , является оборудование, с которым мы на ней работаем. Вот список всего, что я решил использовать.
Прежде всего, коврик для проекта. Каждому рабочему столу нужен один из них. Это создает приятную нескользящую и непроводящую поверхность.
Далее мой осциллограф Siglent SDS 1104X-E. Это мой любимый прицел, который я когда-либо использовал. У меня также есть обучающее видео по использованию осциллографа.
СВЯЗАННЫЕ : Лучшие осциллографы для любителей
Далее идет мой настольный блок питания Korad KA6003P.
Недавно я купил электронный микроскоп HAYEAR 34MP с выходом HDMI. Не знаю, как я жил без одного из них раньше!
Конечно, ни один электронный верстак не обходится без паяльника. У меня паяльная станция Weller.
Мне также необходимо регулярно выпаивать элементы. Для этого у меня есть пистолет Hakko De-Soldering. Эта вещь — абсолютная мечта. #не спонсируется
И последнее, но не менее важное: каждому нужен потрясающий лабораторный стул, на котором можно сидеть. Этот аппарат недорогой и очень удобный!
Завершенный верстак Ultimate Electronics
Вот оно! Готовое электронное рабочее место для комнаты электроники The Geek Pub.
Если вы хотите построить это самостоятельно, возьмите чертежи и приступайте! Планы включают в себя полный список деталей, список вырезов, все размеры и некоторые дополнительные функции, которые вы можете добавить (или удалить) из своего проекта.
Что необходимо для вашего электронного верстака?
Давайте будем честными, когда вы только начинаете, может быть довольно сложно смотреть на огромное количество инструментов. Мы также не хотели бы покупать слишком много инструментов, которые в конечном итоге просто собирали пыль. Таким образом, в этом руководстве собраны основные инструменты, которые вам понадобятся для создания рабочего места для функциональной электроники!
Ссылка: Резюме Reddit
!
Прежде чем мы перейдем непосредственно к инструментам, давайте освежим нашу память и повторим 3 основные концепции электроники: Электрика Ток , Напряжение и Сопротивление .
Напряжение относится к разнице заряда между двумя точками.
Ток относится к потоку электрических зарядов.
Сопротивление относится к мере сопротивления протеканию тока.
На данный момент, если у вас есть какие-либо сомнения или вы хотели бы вернуться к этим концепциям, вы всегда можете узнать больше: Базовая электроника: переменный ток (AC) и постоянный ток (DC)
With that being said, we can now move on to everything you will need:
Testing Tools
Basic Hand Tools
Analyzers
Power Supply Tools
Soldering Tools/Kits
Testing Tools
Мультиметр
Мультиметры представляют собой электронные измерительные приборы, сочетающие несколько измерительных функций в одном устройстве. Он обычно измеряет напряжение, ток и сопротивление .
DT71 Мини-цифровой интеллектуальный пинцет — измеритель LCR/СОЭ, мультиметр, тестер SMD со встроенным микрогенератором сигналов как обычный мультиметр, то это точно хранитель!
Что включено:
Контроллер DT71
Тестовые руки
2 наконечника для пинцета
Кабель для передачи данных
Футляр для переноски
Инструкции по технике безопасности
Что делает его особенным:
Уникальная тройная структура: Контроллер, Тестовые руки и Наконечники пинцета в одном! Они бывают раздельными, комбинируемыми и взаимозаменяемыми.
Портативный и компактный размер (поставляется в держателе!)
Двойные встроенные перезаряжаемые литиевые батареи = до 10 часов работы. Но для полной зарядки требуется всего 2 часа!
Оснащен OLED-дисплеем на контроллере с возможностью поворота на 360°, обеспечивает видимость под любым углом и интеллектуальное управление левой/правой рукой.
Различные типы измерения: сопротивление, напряжение, индуктивность, диод и т. д.
В испытательных рычагах используется магнитная эластичность, обеспечивающая легкое закрепление, эргономичную и долговечную конструкцию.
Автоматическая идентификация SMD и быстрое распознавание различных компонентов.
Встроенный миниатюрный генератор сигналов формы волны: выводит сигналы формы волны и помогает отлаживать, а также обеспечивать техническое обслуживание сложных электронных систем.
Для работы слегка коснитесь верхней части контроллера! Включает интеллектуальные функции, такие как автоматическая идентификация и автоматическое отключение.

Нет никаких причин не рекомендовать этот инструмент любому минималисту, который хочет инструмент «все в одном», этот мини-цифровой пинцет определенно удовлетворит все ваши потребности!
Цифровой измеритель емкости
Наш цифровой измеритель емкости (34,90 долл. США) отличается высокой точностью измерения и широким диапазоном измерений, что делает его долговечным и высоконадежным. Мультиметр компактный, карманный и легкий! Это определенно удовлетворит любого новичка, который ищет базовый мультиметр.
Что включено:
Цифровой мультиметр
Пара зондовых кабелей
Black Bag
Измерение разъема
Причины вы должны получить этот мультиметр:
. Основной стандартный Multymeter для Beginters
3333333. размера
Применение LSI: Индикация низкого заряда батареи, быстрая выборка
Четкое отображение показаний даже в ярко освещенных местах
Высокая точность измерений, широкий диапазон измерений
Мы настоятельно рекомендуем этот мультиметр всем, кто хочет простой, но надежный мультиметр!
Осциллограф
Осциллографы представляют собой электронные измерительные приборы, которые позволяют видеть формы сигналов, что значительно упрощает обнаружение любых проблем, возникающих в электронной схеме. Хотя это может не понадобиться новичку, это хороший инструмент, если вы хотите устранить проблемы в своей электронной схеме.
DSO Nano v3
32-разрядный карманный цифровой осциллограф (89 долл. США)..00) легкий, простой в эксплуатации и оснащен основными функциями, что делает его подходящим для школьных лабораторий и начинающих.
Что включено:
DSO NANO
Металлическая стенда
Винт
Кабель зонда
Мейк

. Почему вы должны получить его:
333333.
. Почему вы должны получить:
3333333333.
Обновленная версия DSO Nano с прошивкой и встроенным чипом памяти объемом 2 МБ.
Встроенный генератор сигналов
Хотя он в основном измеряет вольты, он измеряет различные формы сигналов, такие как напряжение постоянного/переменного тока, ток, звук, частоту и т. д.
основы!
Хотите узнать больше? Нажмите на ссылку, чтобы узнать:
[Вики] DSO Nano v3
[Блог] Знакомство с осциллографом — что такое осциллограф и как им пользоваться?
MiniDSO DS213 Nano, 4 канала, 100 Мвыб./с
Этот мини-осциллограф (179 долларов США) основан на 5-дорожечном 4-проводном цифровом запоминающем осциллографе DS213. Он оснащен встроенным USB-накопителем емкостью 8 МБ, который позволяет пользователям сохранять осциллограммы и обновлять прошивку системы.
Что включено:
Sainsmart DSO213 OSCILLOSCOPE
x10 Анализатор зонда × 1
x1 Анализатор зонда × 1
.
Встроенный порт USB 8 МБ
Цветной дисплей
Возможность хранения осциллограмм и обновления системной прошивки
5-трековая-4-канальная
четыре раздела приложений для загрузки и обновления до четырех различных прошивок приложений
Это осциллограф для вас, если вам нужен тот, который может предоставить вам больше функций, чем наша предыдущая рекомендация!
Еще раз, если вам интересно узнать больше об осциллографах, нажмите здесь.
Основные ручные инструменты
Что такое ручные инструменты? Ручные инструменты — это инструменты любого типа, которые не требуют двигателя или электроэнергии. Некоторые категории включают плоскогубцы, отвертки, инструменты для зачистки проводов и т. д.
Само собой разумеется, что ручные инструменты являются абсолютно необходимыми в рабочем пространстве электроники, поскольку они довольно часто оказываются «удобными» (непреднамеренная игра слов). Таким образом, мы рассмотрим некоторые необходимые ручные инструменты для вашего электронного верстака!
Ref: Sealand
Диагональные плоскогубцы
Диагональные плоскогубцы предназначены для обрезания проводов или небольших штифтов в местах, недоступных для более крупных режущих инструментов, их режущие кромки смещены на 15 градусов. Отсюда и название этого инструмента.
Рекомендуется стандартная пара плоскогубцев (4,90 долл. США), которых будет достаточно для всех ваших нужд: резки проволоки, шпилек, шпилек для глаз, маленькой цепочки, шнуров, бисера и т. д. Он имеет стальную конструкцию, которая также делает его прочным.
Клещи для обжима с храповым механизмом
Обжимные клещи с храповым механизмом позволяют удерживать провод и выполнять обжим. Он также оснащен храповым механизмом на случай, если вы обожмете не тот провод.
Эта рекомендуемая пара плоскогубцев (16,90 долл. США) поможет вам при изготовлении соединителей Grove или соединительных проводов с внутренней резьбой. Храповая конструкция также позволяет выполнять работу с меньшей силой.
Инструмент для зачистки проводов
Как следует из названия, инструмент для зачистки проводов (4,90 долл. США) используется для зачистки и отрезания изоляции проводов, что необходимо электрику. Но он способен зачищать концы электрического провода и подключать их к другим проводам или к клеммам.
Наш инструмент для зачистки проводов также имеет подпружиненное действие для автоматического открывания и возможность зачистки одножильных/многожильных проводов 20-30 AWG.
Многофункциональная крестообразная отвертка двойного назначения
Отвертки используются для завинчивания и отвинчивания винтов.
Стержень нашей отвертки (1 доллар США) изготовлен из хромованадиевой легированной стали, головка прошла закалку, что делает ее прочной и долговечной. Кроме того, ручка разработана таким образом, чтобы быть нескользящей и удобной в использовании.
Если вас интересует аккумуляторный шуруповерт, нажмите здесь для получения дополнительной информации.
Пинцет-прямой (антимагнитный)
Пинцет – это небольшой инструмент, позволяющий брать мелкие предметы, тот, которым вы выщипывали брови, вам не поможет! Таким образом, жизненно важно получить пинцет с защитой от электростатического разряда (электростатический разряд) для электронного использования, иначе он может вызвать статическое повреждение.
Наш пинцет (3,50 долл. США) изготовлен из высококачественной нержавеющей стали с прямой головкой. Он также антимагнитен и антистатичен, что делает его идеальным пинцетом для пайки.
Еще одна альтернатива — прямой пинцет — защита от электростатического разряда!
Анализаторы
Анализаторы — это инструменты, используемые для анализа данных. В электронике существует несколько типов анализаторов: антенный анализатор, логический анализатор и анализатор спектра. Давайте рассмотрим некоторые основные анализаторы и каждое из их применений!
Антенный анализатор
Антенные анализаторы в основном используются для измерения входного импеданса/коэффициента стоячей волны (КСВ) антенных систем в приложениях радиоэлектроники.
Как это работает:
Проверка и настройка антенн
Сопоставление импеданса
Тест
Расположение разлома кабеля
Измерение коаксиального кабеля
Сотранство со стороны сот. Analyzer
Антенный анализатор SARK-110-ULM (220,00 долл. США) — это многоцелевой прибор, который не только выполняет все функции антенного анализатора, но также имеет режим рефлектометра во временной области (TDR), предназначенный для определения местоположения и длины неисправности. определение в коаксиальных кабелях. Таким образом, это идеальный антенный анализатор начального уровня.
Особенности антенного анализатора SARK-110-ULM:
Легкий и портативный
Встроенный аккумулятор, способный работать до 8 часов при одном использовании.
Диапазон частот до 700 МГц
Простота в эксплуатации: графический дисплей и интуитивно понятный пользовательский интерфейс
Предназначен для автономной работы, но если вы используете программное обеспечение SARK Plots для Windows или Android, вы сможете им управлять через Bluetooth или USB.
Идеально подходит для калибровки приемника, проверки чувствительности и отслеживания сигналов в качестве генератора сигналов.
Антенный анализатор SARK-110 доступен здесь.
[Doc] Антенный анализатор SARK-110. Руководство
.
. Логический анализатор. Они также часто используются для разработки и отладки электронных логических схем. Таким образом, они играют очень важную роль в тестировании сложных цифровых и логических схем, чтобы гарантировать бесперебойную работу системы.
Логический анализатор MiniDSO LA104
LA104 (89,00 долларов США) часто используется в автомобильной электронике, средствах связи, источниках питания и компьютерах из-за его способности хранить и собирать многоканальные цифровые сигналы. Кроме того, он оснащен функцией анализа протокола и может преобразовывать логический сигнал физического уровня протокола в данные протокола верхнего уровня и отображать их на экране.
Что включено:
Логический анализатор
5 крючков
20 кабелей Dupont
Инструкции по безопасности
Особенности LA104:
Портативный и компактный
Встроенная флэш-память 8 МБ
Оснащен анализом протокола, который может анализировать логический сигнал физического уровня протокола в протокол более высокого уровня. и вывести их на экран.
Анализатор спектра
Анализаторы спектра — это тестовые приборы, используемые для просмотра сигналов в частотной области. Они измеряют мощность спектра известных и неизвестных сигналов. Они очень похожи на осциллографы и обычно используются в производстве электроники, базовом обслуживании и ремонте и т. д.
RF Explorer 6G Combo PLUS – Slim
RF Explorer 6G COMBO+ — самая мощная модель анализатора спектра в своей серии. RF Explorer поставляется в таких комбинациях, как ISM Combo, 3G Combo, 6G Combo и т. д. Эта модель охватывает весь диапазон 6 ГГц, начиная с 50 кГц и заканчивая 6,1 ГГц, без пробелов или ограничений.
Что включено:
Анализатор спектра
Кабель Mini USB
Двухдиапазонная телескопическая антенна 144/430 МГц
УВЧ-антенна 400–900 МГц
Двухдиапазонная антенна 5/2,4 ГГц
Футляр из EVA
Почему мы рекомендуем RF Explorer 6G COMBO+:
Самая мощная модель анализатора спектра высококачественная лакированная краска
Легкий и портативный
Внутренняя литиевая батарея большой емкости = хватает на 10 часов или более
Новые кнопки HELP и SET для улучшения пользовательского интерфейса и выбора предустановленной конфигурации двумя щелчками.
Многоплатформенное программное обеспечение Windows/Linux/MacOS с открытым исходным кодом и библиотеки API.
Чтобы узнать больше о RF Explorer, нажмите здесь.
[Блог] Представляем семейство продуктов RF Explorer Spectrum Analyzer
Источники питания
Хотя это может быть не очень необходимо для начинающих, тем не менее, всегда полезно иметь их для цепей питания в будущем!
ZKETECH EBC-A10H Электронный тестер нагрузки переменного тока/емкости аккумулятора/тестер источника питания 30 В 10 А 150 Вт
Эта электронная нагрузка (89,00 долл. США) способна выполнять тесты емкости аккумулятора, зарядки/разрядки и производительности питания со встроенным модулем питания 24 В. Кроме того, он также поддерживает до 30 В/10 А/150 Вт.
Что включено:
1x Zketech EBC-A10H AC Электронная нагрузка/тестер батареи/тестер питания 30 В 10a 150 Вт
Power Cable
4x Crocodile Test Clips
USB Interconnection Cable. :
Электронная нагрузка, подходящая для различных испытаний заряда батареи, разрядки и мощности.
Поддерживает до 30 В/10 А/150 Вт
Цифровое отображение данных испытаний, таких как напряжение, ток, мощность и т. д.
Программное обеспечение EB используется для точного отображения соответствующей информации об испытаниях
Мы рекомендуем это всем, кому нужна электронная нагрузка, которая может выполнять высокоточные испытания, и программное обеспечение, отвечающее всем вашим потребностям.
Альтернативный вариант: ZKETECH EBD-A20H Электронный тестер нагрузки/емкости и разрядки аккумулятора постоянного тока/тестер источника питания 30 В 20 А 200 Вт
MDP-XP Smart Digital Power Supply Kit
программируемого линейного источника питания постоянного тока, который может подключать различные модули для использования. Он состоит из модуля управления дисплеем и цифрового модуля питания, поэтому имеет широкий спектр применения: тесты и эксперименты в научно-исследовательской лаборатории, техническое обслуживание цифровых продуктов, тестирование источников питания и т. д.
What’s included:
1 x MDP-M01
1 x MDP-P905
2 x 4mm Banana Plug to Alligator Clip
1 x 2.5mm Audio to Micro USB Cable
1 x User Manual
Причины приобрести его:
Очень выгодно! Способен удовлетворить все ваши потребности в тестировании
Состоит из модуля управления дисплеем и цифрового модуля питания
Благодаря беспроводному соединению 2,4G он может обеспечить многоканальную свободную комбинацию при мощности 90 Вт на канал.
Некоторые функции модуля управления дисплеем MDP-M01: отображение кривой напряжения и тока в режиме реального времени, автоматическое сопряжение и управление шестью субмодулями (цифровыми силовыми модулями) и т. д.
Некоторые функции MDP-P905 Digital Силовой модуль: поддержка точной точной настройки, высокоскоростной переходной характеристики и высокоэффективного линейного выхода.
Этот блок питания идеально подходит, если вы постоянно экспериментируете со схемами или системами!
Инструменты/наборы для пайки
Пайка позволяет соединять различные типы металлов путем плавления припоя. Это также позволяет вам формировать сильную электрическую связь между целевыми электронными компонентами.
Это один из основных навыков, которым необходимо научиться в области электротехники. Таким образом, наличие правильных инструментов для пайки также абсолютно необходимо. Давайте посмотрим на некоторые инструменты и наборы, которые мы предлагаем здесь, в Seeed!
Миниатюрный паяльник Deluxe Kit (европейский стандарт)
Этот комплект (9 долларов США)9.00) предоставляет вам основные инструменты, необходимые для начала вашего паяльного пути! Мы понимаем, что вы можете растеряться, не зная, какие основные паяльные инструменты вам нужны. Поэтому мы создали набор «Все в одном», предназначенный для новичков, ветераны также могут приобрести его для создания своего набора для пайки!
Состав этого набора:
Рабочая часть мини-паяльника x 1
Набор для пайки печатных плат Паяльное жало типа BC2 x 1
Зажимы заземления x 1 91 шт. комплект более экономичен по сравнению с отдельными компонентами! Например. Мини-паяльник легкий, маленький и быстро нагревается (остывает до 300℃ за 10 секунд), отдельно стоит $74,90.
Он поставляется с печатной платой в виде листа, чтобы помочь новичкам и обеспечить дополнительную практику для ветеранов.
Оснащен двумя датчиками температуры и ускорения (обеспечивает вашу безопасность в спящем режиме и в режиме оповещения)
Этот пакет включает в себя все дополнения, необходимые для полноценного использования мини-паяльника!
Мы также предлагаем такой же комплект в стандарте США! Нажмите здесь, если это вас интересует!
Если вам потребуется дополнительная информация об этом наборе, посетите нашу вики здесь!
Мини-паяльник — европейский стандарт (Shape-BC2)
Наш мини-паяльник (74,9 долл. США)0) легкий, портативный и быстро нагревается. Он имеет точный контроль температуры в диапазоне от 100 до 400 градусов по Цельсию. Режим сна и оповещения также установлен для обеспечения вашей безопасности в любое время.
Что включено:
Рабочая часть мини-паяльника x 1
Жало паяльника типа BC2 x 1
Адаптер питания DC5525 (европейский стандарт) x 1
Зажимы заземления x 1
1 Европейский стандарт, мы также предлагаем стандарт США.
Если вам нужны дополнительные принадлежности для пайки, такие как паяльные наконечники и подставка для вашего мини-паяльника:
Паяльное жало серии TS-C4 для мини-паяльника
Паяльное жало серии TS-KU для мини-паяльника
Паяльное жало серии TS-D24 для мини-паяльника
Мини-подставка для паяльника
Резюме
И это все! Это основные инструменты, которые вы должны получить, чтобы создать свой собственный электронный верстак. Многие из этих инструментов могут показаться ненужными, когда вы только начинаете, но они определенно пригодятся вам в долгосрочной перспективе!
Сообщите нам, какие предметы первой необходимости вы бы включили в свое рабочее место с электроникой! Не стесняйтесь ознакомиться с более подходящим контентом, если он вам понравился:
Создание собственного рабочего стола инженера: инструменты, которые должны быть у каждого инженера!
Работа на дому: что нужно для домашней лаборатории инженера-электрика
Теги: открытое оборудование
Electronic Workbench Скачать бесплатно для Windows 7, 8, 10
Electronic WorkBench 5. 12 имитирует проектирование и строительство электрических цепей. Это наиболее загружаемое и используемое программное обеспечение. Он позволяет создавать и модифицировать схемы из любого места без необходимости использования макетной платы. Это программное обеспечение очень полезно и может быть использовано для создания схемы с использованием реальных компонентов, таких как таймеры, микросхемы и т. д.
Electronic Workbench
Пароль 123
После того, как вы завершите всю схему и протестируете выходные данные с помощью графиков или значений, вы можете распечатать схемы. Профессиональный способ закрыть проект — проверить их в растровом виде, а затем отобразить. Вы можете использовать несколько ключевых инструментов и ярлыков для быстрого доступа к ним. Вы можете использовать их для запуска команды растрового изображения и других функций, таких как схемы. Multisim™, стандартное программное обеспечение SPICE для моделирования и проектирования схем, используется для исследований и обучения в области аналоговой, цифровой и силовой электроники.
Изначально Multisim был создан Electronics Workbench Group. Сейчас это подразделение National Instruments. Multisim включает в себя моделирование микроконтроллера, встроенные функции импорта/экспорта в пакет программного обеспечения NI Ultiboard для компоновки печатных плат. Программное обеспечение для моделирования цепей, ввода схем, компоновки печатных плат и автоматической трассировки — все это входит в портфолио продуктов.
Моделирование цепей продолжает оставаться популярным. Electronics Workbench считает моделирование сердцем своей технологии. Multisim автоматически подготавливает каждую схему к моделированию, чтобы вы могли начать тестирование уже на этапе создания схемы. Multisim™, программное обеспечение, объединяющее стандартную симуляцию SPICE и интерактивную среду создания схем, позволяет мгновенно визуализировать и анализировать поведение электронных схем. Интуитивно понятный интерфейс помогает преподавателям улучшить теорию цепей и улучшить усвоение этой теории на протяжении всей учебной программы по инженерии. Multisim™, который добавляет в процесс проектирования мощное моделирование схем и анализ, помогает исследователям и проектировщикам сократить число итераций прототипов печатных плат, а также снизить затраты на разработку.
Функция графиков позволяет профессионально увидеть конечный результат. Вы никогда не будете использовать какое-либо другое программное обеспечение. Как дизайнер макетных плат в прошлом, проектирование схем для макетных плат было очень сложной работой. Это утомительный процесс, поскольку вы должны закончить дизайн, а затем протестировать его. Именно тогда вам понадобится программа, которая облегчит вашу лихорадочную работу и сэкономит ваше время. Electronic WorkBench имеет множество новых функций, которые можно использовать для изучения всей схемы за считанные минуты.
Полный обзор
Ниже приведены рекомендуемые параметры и требования перед загрузкой Electronic WorkBench 5.12. Убедитесь, что ваш компьютер соответствует минимальным системным требованиям. Privacy Pass также можно использовать, чтобы эта страница больше не появлялась. Вы можете попросить своего сетевого администратора просканировать сеть на наличие зараженных или неправильно настроенных устройств, если вы находитесь на работе или в общей сети. Эти рекомендации помогут вам сделать первую попытку моделирования схем. Этот инструмент поддерживает Ethernet, GPIB и последовательный порт, а также другие инструменты.
Щелчок и перетаскивание значительно упрощает создание схемы по сравнению с традиционными методами. Загрузки доступны для каждой операционной системы. После того, как вы создали всю свою схему, теперь вы можете рисовать и отображать графики, используя компоненты, которые вы добавили в схему. Теперь вы можете отображать соотношение двух единиц, используя расширенные и другие типы графиков. Вы можете отобразить взаимосвязь между напряжением, мощностью или током в схеме, такой как SolidWorks 2012 Download. Он покажет напряжение, необходимое для питания ИС или других компонентов, которые вы хотите использовать, а также ток, который он производит.
NI Multisim, программа для создания электронных схем и программа моделирования, является частью серии программ проектирования схем, в которую входит NI Ultiboard. Multisim — единственная программа для проектирования схем, использующая оригинальное программное обеспечение для моделирования на основе Berkeley SPICE.
Изначально Multisim назывался Electronics Workbench. Он был создан Interactive Image Technologies. Первоначально он использовался для преподавания курсов по электронике в колледжах и университетах. National Instruments продолжает это наследие образования, выпустив специальную версию Multisim, специально разработанную для обучения электронике. Multisim широко используется в промышленности и научных кругах для обучения схемам, проектирования электронных схем и моделирования SPICE. Multisim™, который предоставляет инструменты SPICE для моделирования, анализа и проектирования печатных плат, позволяет инженерам быстро повторять проекты и повышать производительность своих прототипов. Multisim был объединен с Ultiboard в 1999 после того, как Ultimate Technology, компания-разработчик программного обеспечения для разводки печатных плат, приобрела первоначальную компанию. Снимок экрана NI Multisim, показывающий, как NI Multisim моделирует схему с видимыми инструментами ввода схемы и виртуальных инструментов.
Его намного проще проектировать, и вы можете полностью контролировать схему, прежде чем тестировать выходные и заключительные этапы программного обеспечения. 1Ultiboard (TM), программное обеспечение для проектирования и компоновки печатных плат, легко интегрируется в Multisim (TM), чтобы ускорить разработку прототипов печатных плат.
Системные требования Electronic Workbench
Память (ОЗУ): требуется минимум 1 ГБ
Операционная система: Windows XP/7/8
Процессор
: 900 МГц Pentium III или двухъядерный процессор
Место на жестком диске: 500 МБ Необходимое пространство
Обновлено: 13 октября 2021 г. — 13:28
← Предыдущее сообщение
Следующее сообщение →
Copyright 2013-2021 Getintopc.today Все права защищены.
Верстаки и столы ESD | Общенациональное промышленное снабжение
Корзина и контейнер
Контейнер с прикрепленной крышкой
Ящик для мусора
Тележка для мусора
Стеллаж для мусора
Контейнеры
Ведро и ведро
Контейнер для массовых грузов
Автобусная будка
Разделительная коробка
Сундук со льдом
Запираемый ящик для хранения
Мобильные тележки для рабочих станций
Корзина для деталей
Пластиковая бочка
Контейнер для утилизации
Контейнер Rubbermaid
Контейнеры Stack-N-Store
Стальной контейнер
Цистерны
Контейнер для проволоки
Большой контейнер
Ванна и тележка для ванны
Контейнер для отходов и емкость
Кулер для воды
Тележки и грузовики
конвейер
Аккордеонный конвейер
Ленточный конвейер
Детали конвейера
Конвейерные опоры
Гибкий конвейер
Гравитационный конвейер
Выдвижной стопорный конвейер
Роликовый конвейер
Колесный конвейер
Барабан
Обращение
Тележки для бочек
Барабанные конусы
Крышки барабана
Барабанная дробилка-уплотнитель
Барабанные тележки
Воронки для бочек
Захваты и грейферы для барабанов
Барабанные нагреватели
Барабанные домкраты
Подъемники и опрокидыватели бочек
Подъемники бочек — под крюком
Подъемники бочек — сцепление и строп
Паллетайзер для бочек
Бочковые насосы
Вращатели барабанов
Барабанные весы
Укладчик бочек
Хранение бочек
Колодки верхней части барабана
Крышки для барабанов
Тележки-барабаны
Барабанные ключи и инструменты
Подъемник барабана с волокном
Навесное оборудование для вилочного погрузчика
Работа с барабаном Морзе
Пластиковая бочка
Поддоны для контроля разливов
Барабан из нержавеющей стали
Стальной барабан
Самосвальный бункер
и самосвальный ящик
Лестница, леса и рабочая платформа
Баллиморская лестница
Удлинительная лестница
Лестничная стойка
Ступени лестницы
Маленькая гигантская лестница
Лестница Луисвилля
Лестница на колесиках
Леса
Лестница из нержавеющей стали
Стремянка
Телескопическая лестница
Лестница Вернера
Рабочая платформа
Вилочный погрузчик и домкрат для поддонов
Принадлежности
Регулируемая тележка с поддонами
Вилочный погрузчик с ручным подъемом
Ручная гидравлическая тележка
Вилочный погрузчик с электроприводом
Подъемник для поддонов с весами
Тележка с ножничным подъемником
Самоходный штабелер
Самоходная тележка с поддонами
Тележка для поддонов из нержавеющей стали и специального назначения
Подъемный стол и подъемное оборудование
Краны
Портовые подъемники
Барабанный подъемник
Вилочные погрузчики и штабелеры
Подъемники
Домкраты
Подъемные магниты
Автопогрузчики
Подъемные подушки
Ножничный подъемник и подъемный стол
Ремни
Наклонный стол
Тележки
Вертикальные возвратно-поступательные конвейеры
Лебедки
Промышленные принадлежности
Абразивы
Клеи, герметики и ленты
Химикаты, смазочные материалы и краски
Блоки индикации
Электрика и освещение
Электрические инструменты
Застежки, зажимы и ремни
Товары для общественного питания
Ручной инструмент
ОВКВ
Уборочное оборудование
Маркировочные инструменты
Транспортировка материалов
Инструменты для измерения и нивелирования
Принадлежности для технического обслуживания и ремонта
Товары для офиса
Месторождение
Сантехническое оборудование
Пневматика
Электроинструменты
Насосы
Безопасность и защита
Сварочные принадлежности
Безопасность
Оборудование
Защита одежды
Дефибрилляторы и кислородные установки
Защита органов слуха
Эргономичная защита
Защита для глаз
Защита от падения
Защита от пожара, газа и воды
Безопасность первой помощи
Защита для ног
Защита рук
Защита головы/лица
Защита от теплового стресса
Запорные устройства
Защита органов дыхания
Безопасность Прочее
Поручни безопасности
Безопасное хранение
Защита от разливов
Безопасность дорожного движения
Хранение
и стойка
Хранение кислоты
Барная стойка
Контейнеры и контейнеры для хранения
Хранилище Blue Print
Шкафы
Консольные стойки
Хранение химикатов
Контейнеры
Хранение баллонов
Хранение бочек
Шкафы пожарной безопасности
Хранение на рабочей площадке
Хранение литературы
Шкафчики
Хранение мультимедиа
Стеллажи для поддонов
Пластиковые полки
Напильники
Стойки для листов
Стеллаж
Штабелируемые стойки
Складское помещение
Цистерны
Хранение инструментов
Проволочная перегородка
Проволочная полка
Склад и
погрузочная площадка
Баррикада и барьер
Болларды
Багажник
Грузовой ремень
Защита колонн и углов
Одеяло для док-станции
Доковый бампер
Дверь дока
Портовый подъемник
Док-фонарь
Док-панели
Доковое уплотнение
Доклевеллер
Вентиляторы
Подметальная машина
Нагреватели
Загрузить связующее
Ограждения машины и стойки
Подвижная площадка
Упаковочное оборудование
Съемник поддонов
Подметальная машина
Поручни безопасности
Свет стоп-энд-гоу
Ленточные двери
Аппликатор ленты
Прицепной домкрат
Противооткатный упор
Колесный стояк
Дворовая рампа
Верстак и стол станка
Базовый верстак и рабочий стол
Шкаф-верстак
Рабочий стол для электроники и электростатического разряда
Эргономичные рабочие столы
Расклешенная ножка и сверхмощный верстак
Верстак со складными ножками
Гидравлический верстак
Гидравлический верстак с опцией электрического подъемника
Станочный стол
Мобильный верстак
Рабочая станция для отгрузки и упаковки
Торговый стол
Верстак из нержавеющей стали
Принадлежности для верстака
Создайте свою идеальную рабочую станцию для электроники
Проекты в области электроники, Arduino и робототехники не обязательно требуют специальной рабочей станции, но это, безусловно, не помешает. Здесь есть все, что вам нужно для создания собственного рабочего пространства. ( Стюарт Дойч пишет больше о новейших инструментах на ToolGuyd. )
1
Рабочий стол
Группа разработчиков медиаплатформ
Если у вас глубокие карманы, вы не найдете ничего лучше, чем рабочая станция Lista. Lista предлагает ошеломляющий набор рабочих станций и аксессуаров, которые вы можете комбинировать, чтобы создать идеальное решение для ваших нужд.
Вы также можете самостоятельно создать очень удобную и эффективную проектную станцию. Решения, сделанные своими руками, проще для кошелька, и они часто позволяют легче расти и расширяться. Моя текущая рабочая станция собрана из деталей, найденных в местной IKEA, включая четыре регулируемые по высоте ножки и столешницу из цельного дерева.
Имейте в виду, что массивная древесина обеспечивает более легкую и прочную установку аксессуаров, чем инженерные материалы. Однако, несмотря на важность прочности, рабочая станция для электроники не обязательно должна быть такой же прочной, как ваш сверхмощный гаражный верстак. Просто помните, что лучше всего, если верхняя поверхность выполнена из непроводящего материала, такого как дерево или пластик.
В Интернете полно ресурсов, если вы ищете вдохновение. Нашими фаворитами являются EEVblog Bench, DIY Wire Spool Rack и Mobile Electronics Workbench.
2
Лаборатория или промышленное размещение
Группа разработчиков медиаплатформ
Я начал с рабочей станции, стоящей на высоте, что повысило производительность. Но вы не можете стоять все время. В процессе выбора, похожем на Златовласку, я пробовал все виды продуктов для сидения. «Гараж» и стулья для верстака казались слишком жесткими, стулья для черчения недостаточно регулировались, а у рабочих стульев не было спинки, из-за чего я окоченел и заболел. Именно тогда я сдался и отправился на поиски самого удобного, эргономичного и удобного промышленного и лабораторного кресла.
Итак, последние несколько месяцев мы тестировали вентилируемое полиуретановое кресло 7000VS производства Bevco, изготовленное в США. Отверстия позволяют креслу лучше дышать во время длительных рабочих сессий, а полная регулировка означает, что оптимальная эргономика достигается одним нажатием ручки. Полиуретановое сиденье и спинка модели 7000VS мягкие и упругие с умеренной упругостью. В качестве бонуса сборка заняла менее 5 минут, включая распаковку.
Мы выбираем модели 7551VS и 9551L. Цены начинаются примерно от 130 долларов за недорогие стулья. Если у вас есть любимый рабочий стул, который вы можете порекомендовать, сообщите нам об этом в комментариях.
3
Защита и предотвращение электростатического разряда
Группа разработчиков медиаплатформ
Это правило № 1 при работе с чувствительной электроникой: заземлите себя! Электростатический разряд (ЭСР) — это внезапный разряд статического электричества, вредный эффект, который может повредить чувствительные датчики и электронные компоненты. Риски электростатического разряда иногда преувеличивают, но надлежащие меры предосторожности при заземлении недороги и ненавязчивы, поэтому вырабатывайте хорошие привычки как можно раньше.
Мы предпочитаем использовать такие типы заземляющих шин, которые должны быть подключены к настольной заземляющей станции. Эти заземляющие станции обычно имеют длинные провода, которые вы просто прикрепляете к крепежному винту заземляющей розетки. В отличие от отдельного ремня с зажимом типа «крокодил», набор для заземления, устанавливаемый на столе, упрощает мобильность и может также вмещать заземляющие рабочие коврики или другие аксессуары.
Нам нравится покупать заземляющие устройства в All-Spec, но Techni-tool — еще один отличный выбор.
4
Лупа Лампа
Группа разработчиков медиаплатформ
Лампы-лупы убивают двух зайцев одним выстрелом, увеличивая и освещая вашу работу. Лучшее, что я использовал, это O.C. Белая лупа Green-Lite, светодиодная лампа американского производства с большой линзой, зажимным креплением на краю стола и прочным пружинным рычагом для размещения головки лампы и лупы в нужном месте.
Во многих случаях вы можете захотеть поближе познакомиться со своим проектом. Я использую лупу Green-Lite и ее 7,5-дюймовую линзу в основном во время сложных операций пайки и удаления припоя, а также для проверки деталей. Это также хорошо для таких задач, как удаление занозы.
Лампы-лупы Green-Lite начинаются примерно с 400 долларов, но есть много других брендов и менее дорогих вариантов. Если у вас ограниченный бюджет, флуоресцентные лампы-лупы с увеличением 1,75x (3 диоптрии) и 2,25x (5 диоптрий) обойдутся вам менее чем в 100 долларов.
5
Хранение деталей
Группа разработчиков медиаплатформ
Вы можете бросить все свои маленькие электронные компоненты в один контейнер, но вы напрашиваетесь на неприятности. Для более аккуратного рабочего места и более плавного рабочего процесса лучше всего хранить мелкие детали в отдельных контейнерах или шкафах для деталей.
На рынке представлено множество органайзеров для мелких деталей. Нам еще предстоит найти идеальное решение для хранения мелких деталей; многокомпонентная система обычно хорошо подходит для нужд большинства пользователей. Вот пара наших любимых:
Akro Mils Пластиковый шкаф для хранения. Хотя эти шкафы не очень прочные, они предлагают наибольшую отдачу от затраченных средств. Благодаря сочетанию 12 больших ящиков и 32 маленьких ящиков шкаф Akro Mils с 44 ящиками отлично подходит для тех, кто не совсем уверен, что им нужно.
Сортейнер Festool. Эти органайзеры премиум-класса хорошо подходят для крупных компонентов, специальных инструментов и различных расходных материалов. Ящики с замками являются съемными и переставляемыми, а весь блок можно легко переносить за большую ручку. Сортейнеры дорогие, но универсальные и прочные.
Органайзер Stanley на 25 отделений. У меня есть один и пять блоков, заполненных переключателями, светодиодами, механическими компонентами, крепежом и прочим оборудованием. Контейнеры выдвигаются, и вы можете оставить перед собой только то, что вам нужно. Остерегайтесь хлипких подражателей.
Пластиковые ящики с разделенными отсеками. Недорогой и идеально подходит для наборов компонентов и ассортимента. Вы можете найти их в магазинах товаров для рукоделия, хозяйственных магазинах, у поставщиков пластика и промышленных поставщиков. Фламбо — одно из лучших имен в бизнесе.
6
Блокнот проекта и папка
Команда разработчиков медиа-платформ
Это может показаться простым и даже ненужным, но вам следует подумать о том, чтобы вести блокнот проекта для записи ваших новых проектов, проектных идей и схем. Обычно вы можете отслеживать эти вещи в электронном виде, но я считаю, что настоящий блокнот с ручкой и бумагой кажется более естественным и менее рутинным. Однако, если вы предпочитаете цифровой маршрут, вы можете отказаться от переплета, сохранив все таблицы данных, которые вам могут понадобиться, в папку в вашей учетной записи Dropbox или Google Drive. Наличие под рукой справочной информации поможет вам отслеживать все мелкие детали, которые вы, вероятно, забудете.
7
Рабочие тиски
Группа разработчиков медиаплатформ
Возможно, ваши 50-фунтовые тиски будут удерживать небольшие компоненты и печатные платы, но это не идеальный инструмент. Приобретите небольшие тиски и зажимы и облегчите себе жизнь. Доступно несколько тисков, подходящих для электроники, причем Panavise на сегодняшний день является самым популярным брендом. Его младшие тиски серии 200 идеально подходят для удержания мелких деталей, проводов и печатных плат, а их цена разумна — от 25 долларов США и выше.
Вам также следует подумать о том, чтобы взять руки-помощники, которые используются для позиционирования двух проводов или компонентов для пайки. В Интернете доступно множество проектов и планов «сделай сам», например, эти пользовательские руки помощи от Instructables.
8
Антистатическая прокладка или рабочий коврик
Группа разработчиков медиаплатформ
Если вы планируете работать с чувствительными компонентами, возможно, вы захотите оборудовать свое рабочее место рассеивающим статическое электричество ковриком для рабочей поверхности, таким как этот от StarTech. Такие маты, как правило, многослойные и заземлены для предотвращения накопления потенциально вредного статического электричества.
Обычно я не использую рабочий коврик, но иногда вытаскиваю мягкую подкладку, чтобы не потерять детали, которые имеют тенденцию подпрыгивать, скользить или скатываться с твердых поверхностей на пол. Для этого отлично подойдут старые коврики для мыши.
Одна умная идея, которая нам нравится, — это новый магнитный коврик iFixit. Это позволяет легко отслеживать небольшое оборудование, а также имеет поверхность, подобную белой доске, на которой можно писать.
9
Инструменты и испытательное оборудование
Группа разработчиков медиаплатформ
Ваши интересы и типы проектов, над которыми вы планируете работать, будут определять инструменты и испытательное оборудование, которые вы будете иметь при себе. Многие розничные продавцы и поставщики предлагают комплекты «все в одном», которые отлично подходят для начала. Нам нравится набор инструментов SparkFun Deluxe (показан выше), набор инструментов MakerShed Electronics Deluxe, набор инструментов Adafruit и набор инструментов для пайки Parallax Pro.
Со временем вы, вероятно, захотите обновить, особенно инструменты, которые вы чаще всего используете для работы с мелкой электроникой. Я бы купил хороший паяльник, ножницы для резки заподлицо и микрощипцы, прецизионные отвертки и мультиметры.

Общий обзор возможностей Electronics Workbench 5.12

Основные компоненты и библиотеки EWB

Источники (Sources)

Базовые компоненты (Basic)

Диоды (Diodes)

Транзисторы (Transistors)

Измерительные приборы и анализ схем в EWB

Создание и моделирование схем в EWB

Преимущества использования EWB для моделирования

Особенности работы с цифровыми схемами в EWB

Работа со смешанными аналого-цифровыми схемами

Создание собственных моделей компонентов

Electronic workbench — программа моделирования электронных схем

Создание принципиальных схем в программе Electronics Workbench

Компоненты электронных схем Electronics Workbench

Скачать Electronics Workbench 5.12 — инструкция по установке и настройке

Элементы Electronics Workbench

Аналоги Electronics Workbench — 10 похожих программ и сервисов для замены

Пакет Electronics Workbench — презентация онлайн

Базовые компоненты Electronics Workbench | EWB

Electronic workbench официальный сайт — Вместе мастерим

Описание

Функционал

Как построить верстак для электроники

Hobby vs Professional

НИОКР по сравнению с ремонтом

Высокая частота против низкой частоты

Лаборатория электроники

Инструменты и инструменты

Тестер непрерывности

Электронные части и компоненты

Схема рабочего места для электроники

Организация верстака для электроники

Создание идеального верстака для электроники

Посмотреть видео Ultimate Electronics Station

Проектирование Ultimate Electronics Workbench

Выбор материалов

Список деталей для этого проекта

Материалы, чертежи и инструменты

Слесарный инструмент и оборудование

Создание идеального рабочего места для электроники

Вырезание столешниц и полок

Сборка основания основного и бокового столов

Покраска верстака для электроники

Электропитание для верстака

Оборудование для рабочей станции

Завершенный верстак Ultimate Electronics

Что необходимо для вашего электронного верстака?

!

Testing Tools

Мультиметр

Цифровой измеритель емкости

Осциллограф

DSO Nano v3

MiniDSO DS213 Nano, 4 канала, 100 Мвыб./с

Основные ручные инструменты

Диагональные плоскогубцы

Инструмент для зачистки проводов

Многофункциональная крестообразная отвертка двойного назначения

Анализаторы

Антенный анализатор

Логический анализатор MiniDSO LA104

Анализатор спектра

RF Explorer 6G Combo PLUS – Slim

Источники питания

ZKETECH EBC-A10H Электронный тестер нагрузки переменного тока/емкости аккумулятора/тестер источника питания 30 В 10 А 150 Вт

MDP-XP Smart Digital Power Supply Kit

Инструменты/наборы для пайки

Миниатюрный паяльник Deluxe Kit (европейский стандарт)

Мини-паяльник — европейский стандарт (Shape-BC2)

Резюме

Electronic Workbench Скачать бесплатно для Windows 7, 8, 10

Electronic Workbench

Полный обзор

Системные требования Electronic Workbench

Верстаки и столы ESD | Общенациональное промышленное снабжение

Создайте свою идеальную рабочую станцию ​​для электроники

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Создайте свою идеальную рабочую станцию для электроники
