Как правильно подключить конденсатор. Подключение конденсатора к сабвуферу и усилителю: пошаговая инструкция

Как правильно подключить конденсатор к сабвуферу и усилителю в автомобиле. Какие преимущества дает установка накопителя в аудиосистему. На что обратить внимание при выборе и монтаже конденсатора.

Зачем нужен конденсатор в автомобильной аудиосистеме

Установка конденсатора в автомобильную аудиосистему решает несколько важных задач:

• Стабилизирует напряжение питания усилителя при пиковых нагрузках
• Предотвращает просадки напряжения в бортовой сети автомобиля
• Улучшает качество звучания, особенно на низких частотах
• Защищает динамики от перегрузок и клиппинга
• Снижает нагрузку на генератор и аккумулятор автомобиля

Конденсатор выступает в роли буфера, накапливая энергию во время пауз и отдавая ее при пиковых нагрузках на усилитель. Это позволяет сгладить перепады напряжения и обеспечить стабильное питание аудиосистемы.

Выбор конденсатора для автомобильной аудиосистемы

При выборе конденсатора для установки в автомобиль следует учитывать несколько ключевых параметров:

Емкость конденсатора

Емкость подбирается исходя из мощности усилителя. Оптимальное соотношение — 1 фарада на каждый киловатт мощности. Для большинства систем подойдет конденсатор емкостью 1-3 фарады.

Рабочее напряжение

Должно быть не менее 16В для автомобильных систем с напряжением бортовой сети 12В. Запас по напряжению необходим для надежной работы.

Габариты и способ крепления

Конденсатор должен помещаться в выбранное для установки место. Обратите внимание на способ крепления — наличие монтажных отверстий или креплений.

Дополнительные функции

Некоторые модели оснащаются встроенным вольтметром, системой защиты от переполюсовки и других нештатных ситуаций.

Пошаговая инструкция по подключению конденсатора

1. Отключите аккумулятор автомобиля
2. Выберите место для установки конденсатора рядом с усилителем
3. Подключите минусовую клемму конденсатора к массе автомобиля
4. Подключите плюсовую клемму через предохранитель к плюсовой клемме аккумулятора
5. Подключите провод Remote от магнитолы к управляющему входу конденсатора (если есть)
6. Проверьте надежность всех соединений
7. Подключите аккумулятор и проверьте работу системы

При подключении важно использовать провода достаточного сечения и соблюдать полярность. Все соединения должны быть надежными, без скруток.

Особенности подключения конденсатора к сабвуферу

При подключении конденсатора к сабвуферу необходимо учитывать следующие моменты:

• Конденсатор подключается параллельно сабвуферу и усилителю
• Размещать конденсатор нужно как можно ближе к усилителю
• Длина проводов от конденсатора до усилителя должна быть минимальной
• Сечение проводов должно соответствовать мощности системы

Правильное подключение конденсатора позволит раскрыть потенциал сабвуфера, обеспечив мощное и четкое звучание низких частот без искажений.

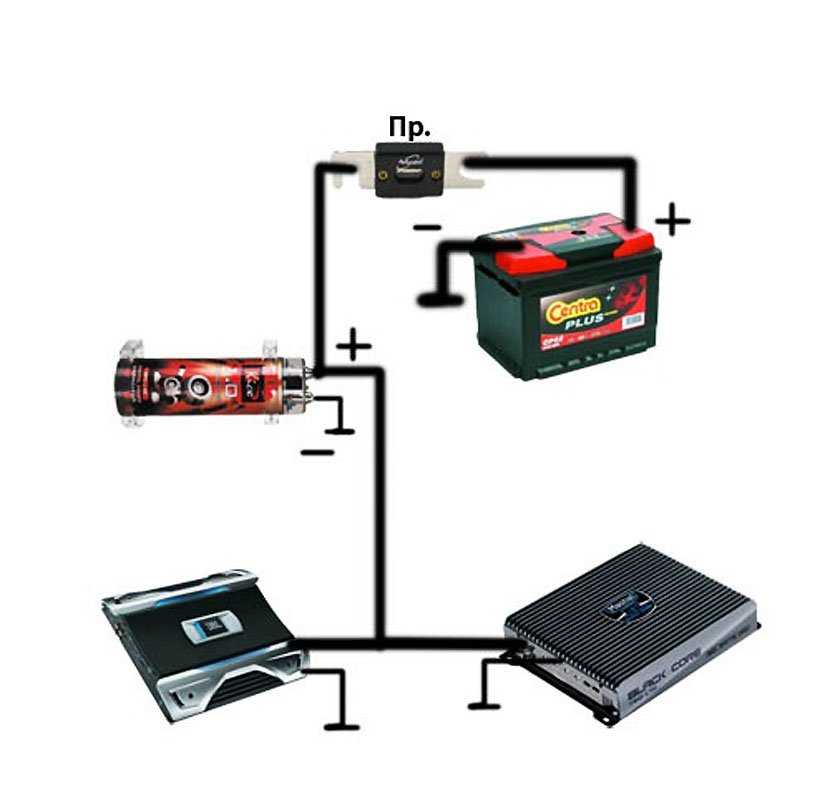

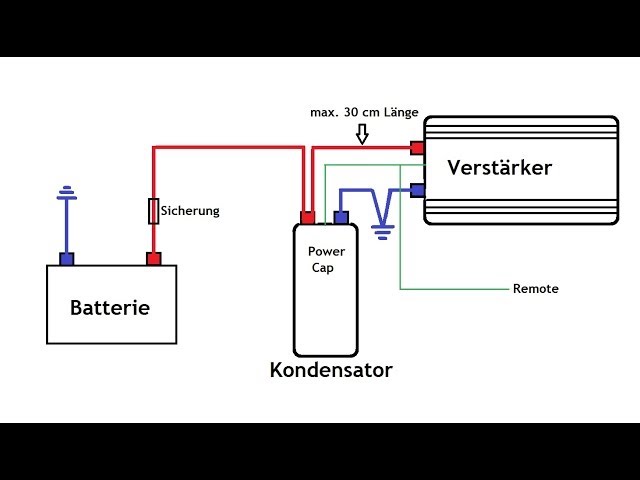

Схема подключения конденсатора в автомобильной аудиосистеме

Типовая схема подключения конденсатора в автомобильной аудиосистеме выглядит следующим образом:

1. Плюсовая клемма аккумулятора
2. Предохранитель
3. Плюсовая клемма конденсатора
4. Плюсовая клемма усилителя
5. Минусовая клемма усилителя
6. Минусовая клемма конденсатора
7. Масса автомобиля

При такой схеме конденсатор включается параллельно усилителю, обеспечивая стабильное питание в моменты пиковых нагрузок.

Преимущества использования конденсатора в автозвуке

Установка конденсатора в автомобильную аудиосистему дает ряд существенных преимуществ:

• Улучшение качества звучания, особенно на низких частотах
• Стабилизация работы электрооборудования автомобиля
• Защита динамиков от перегрузок
• Снижение нагрузки на бортовую сеть автомобиля
• Увеличение срока службы аккумулятора и генератора

Все это позволяет получить максимум от автомобильной аудиосистемы при минимальной нагрузке на электрику автомобиля.

Типичные ошибки при подключении конденсатора

При установке конденсатора в автомобильную аудиосистему важно избежать следующих распространенных ошибок:

• Неправильный выбор емкости конденсатора
• Использование проводов недостаточного сечения
• Ненадежные соединения и скрутки проводов
• Неправильная полярность подключения
• Размещение конденсатора слишком далеко от усилителя

Избежать этих ошибок поможет внимательное изучение инструкции и соблюдение основных правил подключения автомобильной электроники.

Альтернативы использованию конденсатора в автозвуке

Хотя конденсатор является наиболее распространенным решением для стабилизации питания автомобильной аудиосистемы, существуют и альтернативные варианты:

• Установка более мощного генератора
• Использование дополнительного аккумулятора
• Применение специализированных стабилизаторов напряжения
• Модернизация штатной проводки автомобиля

Каждый из этих вариантов имеет свои преимущества и недостатки. Выбор оптимального решения зависит от конкретной ситуации и требований к аудиосистеме.

Как подключить накопитель к сабвуферу. Подключение конденсатора к сабу

Автор admin На чтение 5 мин Просмотров 3.4к. Опубликовано 28.12.2018

Накопитель, накопительный конденсатор или ёмкость представляет собой электротехнический элемент, состоящий из двух электродов (обкладок), разделённых изоляционным материалом. Это устройство обладает свойством накапливать электрическую энергию и отдавать её потребителю. От площади электродов зависит количество энергии, которую элемент может накопить. Этот параметр называется ёмкостью конденсатора. В высококачественных автомобильных системах воспроизведения звука, параллельно клеммам питания усилителя, подключается электрическое устройство большой ёмкости. Зачем нужен накопитель, и как подключить конденсатор к сабвуферу – тема данной статьи.

Содержание

1. Как подключить накопитель конденсатор к сабвуферу
2. Установка конденсатора для сабвуфера
3. Установка и схема подключения накопителя-конденсатора к сабвуферу
4. Как правильно подключить накопитель для сабвуфера
5. Можно ли подключить обыкновенный конденсатор к сабвуферу

Как подключить накопитель конденсатор к сабвуферу

Автолюбители часто спрашивают, для чего вообще нужна система добавочного электропитания. Автомобильный сабвуфер при воспроизведении низкочастотного сигнала, на пиковой мощности, потребляет такой ток, которые не может обеспечить никакой аккумулятор. На слух это воспринимается как «провалы» в звучании, а если большое потребление тока является постоянным, то звук становится «бубнящим». Электрическая ёмкость выполняет функцию накопления заряда, который отдаётся в цепь питания низкочастотного усилителя.

Такой способ питания усилителя даже в недорогих системах заметно повышает качество звучания.Акустические системы большой мощности требуют много энергии, поэтому без накопительного блока звук будет невысокого качества. Особенно это заметно в тёмное время суток, когда количество потребителей электроэнергии в автомобиле увеличивается. Аккумулятор «проседает», фары начинают моргать, а басовое чёткое звучание становится «размытым» и неприятным на слух. Часто падение напряжения питания усилителя приводит к клиппингу, то есть к двухстороннему ограничению амплитуды сигнала. Это явление может вывести динамики из строя.

Накапливающий энергию прибор, в цепи питания, обладает малым внутренним сопротивлением, поэтому он быстро отдаёт запасённую энергию и именно в тот момент, когда усилителю для нормальной работы её не хватает.Подключение устройства для усилителя должно выполняться по определённым правилам.

Установка конденсатора для сабвуфера

Современные элементы, запасающие энергию, представляют собой не просто накопитель энергии, а сложное электронное устройство. В корпусе устройства находится чип обеспечивающий измерение постоянного напряжения на выводах электрического прибора. За прозрачной крышкой расположен светодиодный четырёхразрядный индикатор, по которому это напряжение можно контролировать. Как подключить накопитель к усилителю и сабвуферу. На практике к НЧ колонке или динамику ничего не подключается, а накопительное устройство должно быть подключено к клеммам питания усилителя низкой частоты, при строгом соблюдении полярности. На клеммах прибора имеется маркировка «+» и «-», которая должна совпадать с аналогичной маркировкой на корпусе усилителя.

Схема подключения накопителя для сабвуфера очень проста и может быть реализована самостоятельно. Соединительные провода можно зажимать под винт клемм питания или использовать для этой цели переходную колодку. Для того чтобы избежать влияния соединительных кабелей на разряд устройства его следует размещать как можно ближе к низкочастотному усилителю. Длина соединительных проводов не должна превышать 30-40 см. Все питающие провода, идущие от аккумулятора к прибору и далее к усилителю должны иметь большое сечение, чтобы не допустить потерь энергии. Нельзя для этой цели использовать стальные обмеднённые провода. Кабели должны быть многожильными и сделанными из чистой меди.

Установка и схема подключения накопителя-конденсатора к сабвуферу

Конденсаторы-накопители энергии, используемые в автомобильных сабвуферах, должны иметь ёмкость от 1 до 3 фарад и более. На самом деле некоторые недобросовестные производители выпускают изделия, где подлинная ёмкость, сильно отличается от той, что указана на корпусе изделия. Поэтому на форумах часто можно встретить нарекания, что установка дополнительного устройства не дала никакого результата. Это связано с тем, что был приобретён контрафактный товар. Поэтому энергетический блок для усилителя нужно приобретать только в специализированных магазинах. Очень часто, как аналоги конденсаторов большой ёмкости, на автомобильных рынках продаются ионисторы или супер конденсаторы.

В ионисторах используются пористые обкладки, которые позволяют запасать очень большое количество энергии, поэтому ёмкость таких приборов составляет десятки и сотни фарад. Причём напряжение, при котором ионисторы могут работать без повреждений, не превышает 10 вольт. Минусом ионисторов является большое внутреннее сопротивление.

Как правильно подключить накопитель для сабвуфера

Подключение конденсатора к усилителю и сабвуферу может выполняться при монтаже всей звуковой системы автомобиля или на уже работающее устройство.

Чтобы отделить цепь питания усилителя, работающего на усилитель, от других потребителей электричества, между плюсом аккумулятора и блоком запаса энергии ставится диод в прямом включении.Если возникла необходимость установить прибор на уже работающий комплект аппаратуры, то перед началом работы следует полностью отключить всю систему питания. Считается, что ёмкость устройства выбирается из расчёта 1 фарада на киловатт мощности.Изделие такой ёмкости является самым распространённым. Для всех усилителей с меньшей мощностью, накопитель на 1 фараду так же подойдёт. Установка накопителя для сабвуфера выполняется с помощью крепёжных приспособлений, которые входят в комплект накопителя.

Можно ли подключить обыкновенный конденсатор к сабвуферу

Подключить обычный конденсатор к сабвуферу, конечно, можно, но никакого эффекта это не даст. Электролитический прибор ёмкостью 5 000-10 000 мкф может сыграть роль фильтра и снизить некоторые электрические помехи. Например, будут не слышны щелчки при включении какого-либо электрического оборудования автомобиля. Даже батарея электролитов большой ёмкости не сможет предотвратить просадку напряжения при воспроизведении мощных басов.

Только установка накопителя-конденсатора для сабвуфера способна обеспечить усилитель энергией, когда это будет необходимо. Если подключение усилителя через блок запаса энергии выполняется первый раз, то устройство нужно зарядить. Эту же процедуру нужно выполнить, когда аккумулятор на долгое время снимался с автомобиля, и изделие оказалось разряженным.

Для этого минус аккумулятора подключается на минус устройства, а плюс подключается к плюсовой клемме прибора через резистор номиналом 10-20 Ом и мощностью 20 ватт. Вместо резистора можно использовать автомобильную лампочку. Она сначала ярко загорится, а по мере заряда свечение будет угасать.

Подключение конденсатора в электросхему — КиберПедия

Навигация: Главная Случайная страница Обратная связь ТОП Интересно знать Избранные Топ: Эволюция кровеносной системы позвоночных животных: Биологическая эволюция – необратимый процесс исторического развития живой природы. .. Характеристика АТП и сварочно-жестяницкого участка: Транспорт в настоящее время является одной из важнейших отраслей народного хозяйства… Особенности труда и отдыха в условиях низких температур: К работам при низких температурах на открытом воздухе и в не отапливаемых помещениях допускаются лица не моложе 18 лет, прошедшие… Интересное: Национальное богатство страны и его составляющие: для оценки элементов национального богатства используются… Уполаживание и террасирование склонов: Если глубина оврага более 5 м необходимо устройство берм. Варианты использования оврагов для градостроительных целей… Средства для ингаляционного наркоза: Наркоз наступает в результате вдыхания (ингаляции) средств, которое осуществляют или с помощью маски… Дисциплины: Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 2 из 3Следующая ⇒ Подключение конденсатора к аудиоаппаратуре в автомобиле (автомагнитола, сабвуфер, усилитель) должно осуществляться в соответсвии с замыслом элетротехнического элемента. Подключить конденсатор необходимо перед входом на потребитель, согласно полярности питания и конденсатора, то есть плюс с плюсом и минус с минусом (рисунок 2а). Но при этом подключении необходимо четко понимать, для чего нужен конденсатор. В нашем случае конденсатор необходим только для звуковоспроизводящей аппаратуры (магнитола, усилитель, сабвуфер). Производя подключение сабвуфера, магнитолы, усилителя и впоследствии конденсатора мы забываем, что автомобиль это не студия звукозаписи, а уже сложившееся конструкторское решение по схемотехнике, со своими потребителями в том числе. В итоге получается если осуществить подключение по рисунку 2а, то кроме питания магнитолы, сабвуфера, усилителя мы фактически будем поддерживать и дополнительных потребителей автомобиля, которые на данном рисунке не учтены, но они есть. Для исключения питания дополнительных потребителей конденсатором, необходимо установить диод (рисунке 2б). Диод будет ограничивать разряд конденсатора на дополнительных потребителей автомобиля, тем самым позволяя конденсатору максимально эффективно использовать свою емкость только для аудиоустройств. (магнитола, усилитель, сабвуфер) Умный конденсатор или как ограничить излишнее энергопотребление и предотвратить нагрузку на проводку автомобиля. Но и это оказывается не все. Как ранее мы говорили конденсатор имеет свойство саморазряжаться, это свойство фактически ставит конденсатор в один ряд с потребителями. Излишние потребители на автомобиле пагубно сказываются на аккумуляторе (о чем ранее писалось и про магнитолу в разделе Подключение автомагнитолы в автомобиле. Как правильно подключить магнитолу с ISO разъемом.), особенно при длительной стоянке и в зимнее время. Когда аккумулятор не получает необходимой зарядки и о режимах работы и зарядки аккумулятора — можно посмотреть в разделе Аккумуляторная батарея кислотно-щелочная, гелиевая (аккумулятор) обслуживание, характеристики, выбор. Для решения данной задачи в настоящий момент уже выпускаются специализированные конденсаторы с системой запуска, то есть конденсатор подключается в сеть только при поступлении напряжении на один из специализированных выводов (Ignition) рисунок 3. Рисунок 3 конденсатор для магнитолы, сабвуфера, усилителя с отключением из сети Часто конденсаторы бывают с вольтметрами для визуального контроля за «провалами» напряжения питания, рисунок 4. рисунок 4. Конденсатор с встроенным вольтметром. Если вы будет применять один из таких конденсаторов, то обратите внимание на то, что питание на проводе запуска (Ignition) при стоянке отсутствовало, тем самым это будет блокировать подключения конденсатора в сеть автомобиля. Если у вас обычный конденсатор, то несложно и самому реализовать схему отключения питания конденсатора от питания, при помощи реле. На рисунке 5 показана такая схема. рисунок 5. Подключение конденсатора для сабвуфера, автомагнитолы, усилителя. Выключатель для включения, выключения конденсатора можно вывести в любое удобное место, в салоне автомобиля. ⇐ Предыдущая123Следующая ⇒ Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим. .. Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого… Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций… Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства…

Как правильно установить накопитель на саб

Как подключить

Чтобы понять, как подключить конденсатор к усилителю, достаточно иметь общие знания по электротехнике и физике. Электрическая схема подключения конденсатора к усилителю особой сложностью не отличается и собрать ее может любой пользователь, знакомый с основами техники электробезопасности и обладающий базовыми навыками обращения с инструментом для монтажа электрических цепей.

Накопитель подключается параллельно звуковому усилителю и автомобильной аккумуляторной батарее (АКБ) при строгом соблюдении полярности: плюсовую клемму конденсатора следует соединить с плюсом АКБ, а минусовую — с «массой» автомобиля, т. е. с минусовым контактом.

Длина проводов от конденсатора до точек подключения не должна превышать 50 см.

Перед проведением работ подготовьте необходимые принадлежности:

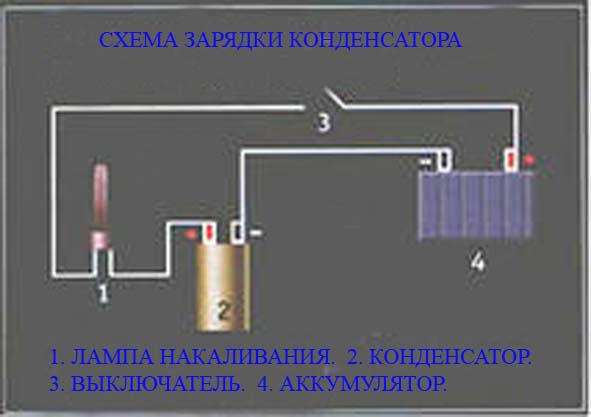

Сначала нужно зарядить конденсатор, для чего собрать временную схему следующим образом:

После зарядки разберите временную схему, тумблер и лампочку сохраните для дальнейшего использования, после чего начните установку накопителя в систему:

Усилие затяжки гаек и болтов должно быть контролируемым, согласно расчетной таблице, в противном случае недотянутый крепеж послужит причиной повышенного сопротивления и искрения, а перетянутый может вызвать деформацию и разрушение элементов электроцепи. Также недопустимы скрутки проводов.

Установленный накопитель положительно влияет не только на качество воспроизведения низких частот сабвуфером, но и на всю электрическую систему автомобиля:

Следует учесть, что само по себе добавление электролитического накопителя в электрическую систему автомашины не обязательно окажется панацеей, если компоненты электрики автомобиля не отвечают соответствующим требованиям: провода и кабели должны быть медными и иметь сечение, рассчитанное на протекание больших токов, клеммы и наконечники — позолоченными (там, где это возможно) или лужеными. В электросистеме автомобиля следует установить мощный аккумулятор.

Источник

Как исключить дополнительную нагрузку на проводку автомобиля

Схема подключения электробензонасоса низкого давления

У автоконденсаторов есть один серьезный недостаток: способность к саморазряду. Этот вид электрических устройств плохо влияет на автомобильный аккумулятор. Особенно, если их много и на улице холодная зима. Для решения данной проблемы на рынке есть множество устройств, которые подключаются лишь при появлении напряжения на один клемм.

Очень удобной функцией снабжаются конденсаторы популярных фирм, к примеру, установка вольтметра. Это надо для визуального инструментального контроля за просадками напряжения.

При подключении к системе запуска обязательно проверьте отсутствие напряжения на проводе запуска при стоянке. Если на нем будет отсутствовать потенциал, значит сеть автомобиля будет блокирована от конденсатора. Очень просто самому выполнить ручное включение. Чтобы это реализовать, нужно лишь использовать реле. Выключатель же можно расположить в любом месте, где удобно.

Как подключить накопитель к сабвуферу

Накопитель, накопительный конденсатор или ёмкость представляет собой электротехнический элемент, состоящий из двух электродов (обкладок), разделённых изоляционным материалом. Это устройство обладает свойством накапливать электрическую энергию и отдавать её потребителю. От площади электродов зависит количество энергии, которую элемент может накопить. Этот параметр называется ёмкостью конденсатора. В высококачественных автомобильных системах воспроизведения звука, параллельно клеммам питания усилителя, подключается электрическое устройство большой ёмкости. Зачем нужен накопитель, и как подключить конденсатор к сабвуферу – тема данной статьи.

Как подключить накопитель конденсатор к сабвуферу

Автолюбители часто спрашивают, для чего вообще нужна система добавочного электропитания. Автомобильный сабвуфер при воспроизведении низкочастотного сигнала, на пиковой мощности, потребляет такой ток, которые не может обеспечить никакой аккумулятор. На слух это воспринимается как «провалы» в звучании, а если большое потребление тока является постоянным, то звук становится «бубнящим». Электрическая ёмкость выполняет функцию накопления заряда, который отдаётся в цепь питания низкочастотного усилителя.

Такой способ питания усилителя даже в недорогих системах заметно повышает качество звучания.Акустические системы большой мощности требуют много энергии, поэтому без накопительного блока звук будет невысокого качества. Особенно это заметно в тёмное время суток, когда количество потребителей электроэнергии в автомобиле увеличивается. Аккумулятор «проседает», фары начинают моргать, а басовое чёткое звучание становится «размытым» и неприятным на слух. Часто падение напряжения питания усилителя приводит к клиппингу, то есть к двухстороннему ограничению амплитуды сигнала. Это явление может вывести динамики из строя.

Накапливающий энергию прибор, в цепи питания, обладает малым внутренним сопротивлением, поэтому он быстро отдаёт запасённую энергию и именно в тот момент, когда усилителю для нормальной работы её не хватает. Подключение устройства для усилителя должно выполняться по определённым правилам.

Зачем нужен конденсатор в автомобиле?

Схема подключения сигнала через реле

Если в вашем транспортном средстве моргают фары, хрипят динамики, а диски сбоят, то это означает, что работа общей системы электропитания оставляет желать лучшего. Скорее всего, что генератор вашего транспортного средства не способен всегда в полной мере обеспечить то необходимое количество напряжения, которое требуется для корректной работы всех элементов и узлов машины.

Если напряжение питания в системе изменится всего лишь на несколько вольт, это сразу отразится на динамиках, отравляя общее впечатление от прослушивания. Если фары мигают в такт басу акустики, значит компоненты авто не получают стабильное напряжение.

Если напряжение питания в системе автомобиля меняется лишь на несколько вольт, это сразу отразится на динамиках

Вам требуется помощь, и первое решение — это установка конденсатора на автомобиль.

Установка конденсатора для сабвуфера

Схема подключения накопителя для сабвуфера очень проста и может быть реализована самостоятельно. Соединительные провода можно зажимать под винт клемм питания или использовать для этой цели переходную колодку. Для того чтобы избежать влияния соединительных кабелей на разряд устройства его следует размещать как можно ближе к низкочастотному усилителю. Длина соединительных проводов не должна превышать 30-40 см. Все питающие провода, идущие от аккумулятора к прибору и далее к усилителю должны иметь большое сечение, чтобы не допустить потерь энергии. Нельзя для этой цели использовать стальные обмеднённые провода. Кабели должны быть многожильными и сделанными из чистой меди.

Установка и схема подключения накопителя-конденсатора к сабвуферу

Конденсаторы-накопители энергии, используемые в автомобильных сабвуферах, должны иметь ёмкость от 1 до 3 фарад и более. На самом деле некоторые недобросовестные производители выпускают изделия, где подлинная ёмкость, сильно отличается от той, что указана на корпусе изделия. Поэтому на форумах часто можно встретить нарекания, что установка дополнительного устройства не дала никакого результата. Это связано с тем, что был приобретён контрафактный товар. Поэтому энергетический блок для усилителя нужно приобретать только в специализированных магазинах. Очень часто, как аналоги конденсаторов большой ёмкости, на автомобильных рынках продаются ионисторы или супер конденсаторы.

В ионисторах используются пористые обкладки, которые позволяют запасать очень большое количество энергии, поэтому ёмкость таких приборов составляет десятки и сотни фарад. Причём напряжение, при котором ионисторы могут работать без повреждений, не превышает 10 вольт. Минусом ионисторов является большое внутреннее сопротивление.

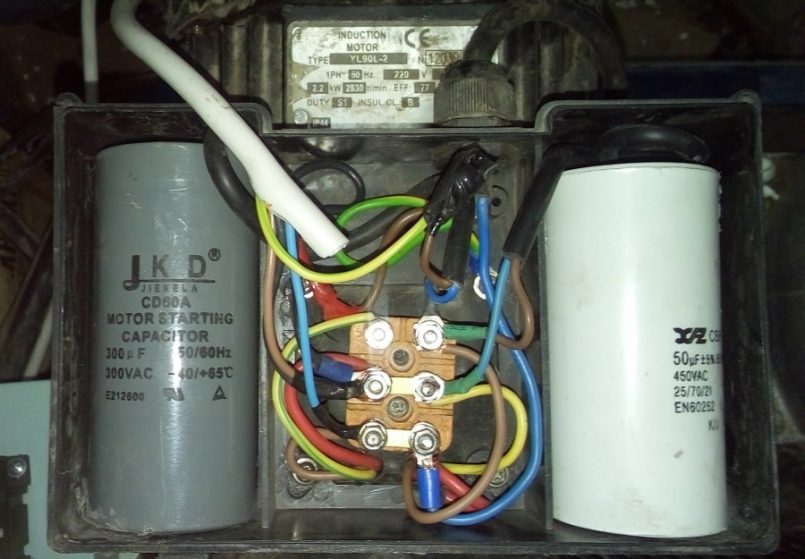

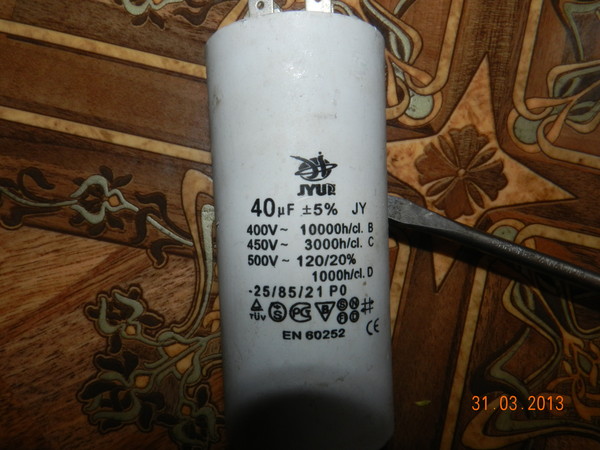

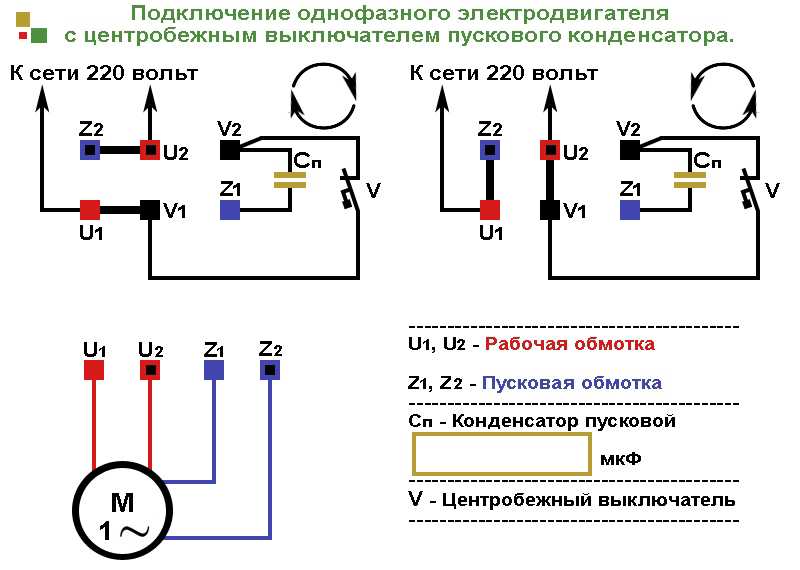

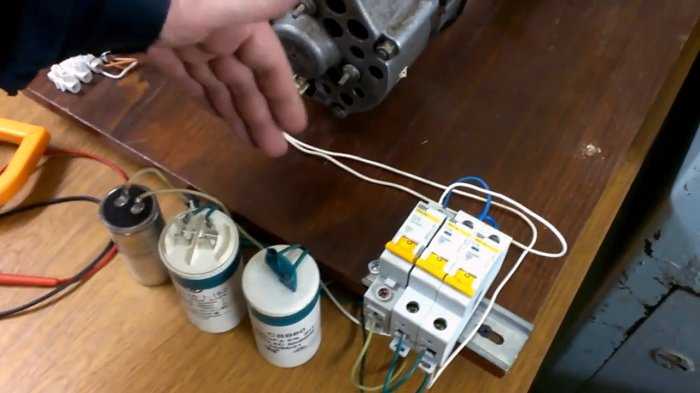

Выбор пускового конденсатора для электродвигателя

Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.

Для проведения расчета следует знать и ввести нижеприведенные показатели:

1. Тип соединения обмоток двигателя: треугольник или звезда. От типа соединения зависит также и емкость.
2. Мощность двигателя является одним из определяющих факторов. Этот показатель измеряется в Ваттах.
3. Напряжение сети учитывается при расчетах. Как правило, оно может быть 220 или 380 Вольт.
4. Коэффициент мощности – постоянное значение, которое зачастую составляет 0,9. Однако, есть возможность изменить этот показатель при расчете.
5. КПД электродвигателя также оказывает влияние на проводимые расчеты. Эту информацию, как и другую, можно узнать, изучив нанесенную информацию производителем. Если ее нет, следует ввести модель двигателя в интернете для поиска информации о том, какой КПД. Также, можно ввести приблизительное значение, которое свойственно для подобных моделей. Стоит помнить, что КПД может изменяться в зависимости от состояния электродвигателя.

Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.

Провести подобный расчет можно самостоятельно.

Для этого можно воспользоваться следующими формулами:

1. Для типа соединения обмоток «звезда», определение емкости проводится при использовании следующей формулы: Cр=2800*I/U. В случае соединения обмоток «треугольником», используется формула Cр=4800*I/U. Как видно из вышеприведенной информации, тип соединения является определяющим фактором.
2. Вышеприведенные формулы определяют необходимость расчета величины тока, который проходит в системе. Для этого используется формула: I=P/1,73U?cos?. Для расчета понадобятся показатели работы двигателя.
3. После вычисления тока можно найти показатель емкости рабочего конденсатора.
4. Пусковой, как ранее было отмечено, в 2 или 3 раза должен превосходить по показателю емкости рабочий.

При выборе, стоит также учесть нижеприведенные нюансы:

1. Интервал рабочей температуры.
2. Возможное отклонение от расчетной емкости.
3. Сопротивление изоляции.
4. Тангенс угла потерь.

Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.

Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:

1. Увеличение емкости приводит к увеличению диаметрального размера и расстояния выхода.
2. Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом, высота составляет 100 миллиметров.

Кроме этого, стоит учитывать, что на рынке можно встретить модели от иностранных и отечественных производителей. Как правило, зарубежные имеют большую стоимость, но и надежнее. Российские варианты исполнения также часто используются при создании сети подключения электродвигателя.

Как правильно подключить накопитель для сабвуфера

Подключение конденсатора к усилителю и сабвуферу может выполняться при монтаже всей звуковой системы автомобиля или на уже работающее устройство. Чтобы отделить цепь питания усилителя, работающего на усилитель, от других потребителей электричества, между плюсом аккумулятора и блоком запаса энергии ставится диод в прямом включении.Если возникла необходимость установить прибор на уже работающий комплект аппаратуры, то перед началом работы следует полностью отключить всю систему питания. Считается, что ёмкость устройства выбирается из расчёта 1 фарада на киловатт мощности.Изделие такой ёмкости является самым распространённым. Для всех усилителей с меньшей мощностью, накопитель на 1 фараду так же подойдёт. Установка накопителя для сабвуфера выполняется с помощью крепёжных приспособлений, которые входят в комплект накопителя.

На что обращать внимание при покупке?

Главное, что следует учитывать автовладельцу, желающему купить электролитический конденсатор для сабвуфера – соотношение его емкости и мощности системы. Правило достаточно простое. Минимальный предел составляет от 650 до 850 мкФ на киловатт. Для упрощения расчетов рекомендуется принимать 1Ф на 1 кВт мощности звуковой системы.

Идеально, если в автомобиль производится установка конденсатора с емкостью, превышающей номинальные показатели. Другие черты хорошего элемента выглядят следующим образом:

• комплект поставки должен включать все, что нужно для того, чтобы установить электролитический конденсатор в машину. Это и провода, которым подключается усилитель, и специальные защищенные кронштейны, исключающие повреждение оболочки элемента и появление других нештатных ситуаций;
• импульсное напряжение конденсатора должно составлять 24 В. Это достаточный запас (соответствующий параметр работы бортовой сети составляет от 12 до 18 В), чтобы во время зарядки накопитель не перегревался;
• для резкой отдачи большой мощности, формирования больших токов, конденсатор обязан иметь мощные разъемы с толстыми подводами и большой площадью. Ответственные компании предлагают изделия с позолоченными контактами;
• огромным подспорьем, в том числе для удобства контроля состояния накопителя во время эксплуатации, выступают индикаторы заряда. Это может быть простейшая схема с рядом светодиодов или цифровое табло;
• если нужен накопитель, который можно просто подключать и рассчитывать на долговременную стабильную работу – рекомендуется покупать изделия, оснащенные системой контроля заряда и состояния. Такие модели обязательно комплектуются индикатором.

Последнее, но одно из главных, замечание: экономить на покупке электролитического конденсатора для сабвуфера не стоит. На специализированных форумах можно найти множество примеров, видео и фото разборки дешевых изделий. Они явно и точно показывают несоответствие реальных характеристик заявленным, а также описывают опасность использования подобного типа накопителей.

Перед покупкой электролитического конденсатора стоит обязательно поискать отзывы на специализированных ресурсах. Или – полистать рейтинги и ознакомиться с характеристиками подходящих изделий на сайте их производителей. Сегодня на массовом рынке предлагаются как электролитические конденсаторы, так и достаточно чувствительные к колебаниям температуры ионисторы.

Установка конденсатора в бортовую сеть, кроме сугубо утилитарных результатов в виде стабильной работы акустической системы, имеет еще несколько достоинств. В частности, сглаживаются броски тока при работе системы зажигания. Также, улучшается режим эксплуатации бортового генератора, так как он начинает меньше испытывать броски потребления. И самое главное: установленный конденсатор отлично помогает работе стартера зимой, отдавая мощность в общую сеть.

Как правильно установить накопитель на саб

Как подключить

Чтобы понять, как подключить конденсатор к усилителю, достаточно иметь общие знания по электротехнике и физике. Электрическая схема подключения конденсатора к усилителю особой сложностью не отличается и собрать ее может любой пользователь, знакомый с основами техники электробезопасности и обладающий базовыми навыками обращения с инструментом для монтажа электрических цепей.

Накопитель подключается параллельно звуковому усилителю и автомобильной аккумуляторной батарее (АКБ) при строгом соблюдении полярности: плюсовую клемму конденсатора следует соединить с плюсом АКБ, а минусовую — с «массой» автомобиля, т. е. с минусовым контактом.

Длина проводов от конденсатора до точек подключения не должна превышать 50 см.

Перед проведением работ подготовьте необходимые принадлежности:

Сначала нужно зарядить конденсатор, для чего собрать временную схему следующим образом:

После зарядки разберите временную схему, тумблер и лампочку сохраните для дальнейшего использования, после чего начните установку накопителя в систему:

Усилие затяжки гаек и болтов должно быть контролируемым, согласно расчетной таблице, в противном случае недотянутый крепеж послужит причиной повышенного сопротивления и искрения, а перетянутый может вызвать деформацию и разрушение элементов электроцепи. Также недопустимы скрутки проводов.

Установленный накопитель положительно влияет не только на качество воспроизведения низких частот сабвуфером, но и на всю электрическую систему автомобиля:

Следует учесть, что само по себе добавление электролитического накопителя в электрическую систему автомашины не обязательно окажется панацеей, если компоненты электрики автомобиля не отвечают соответствующим требованиям: провода и кабели должны быть медными и иметь сечение, рассчитанное на протекание больших токов, клеммы и наконечники — позолоченными (там, где это возможно) или лужеными. В электросистеме автомобиля следует установить мощный аккумулятор.

Источник

Как подключить накопитель к сабвуферу

Накопитель, накопительный конденсатор или ёмкость представляет собой электротехнический элемент, состоящий из двух электродов (обкладок), разделённых изоляционным материалом. Это устройство обладает свойством накапливать электрическую энергию и отдавать её потребителю. От площади электродов зависит количество энергии, которую элемент может накопить. Этот параметр называется ёмкостью конденсатора. В высококачественных автомобильных системах воспроизведения звука, параллельно клеммам питания усилителя, подключается электрическое устройство большой ёмкости. Зачем нужен накопитель, и как подключить конденсатор к сабвуферу – тема данной статьи.

Как подобрать

Электрический конденсатор — это специальный прибор с двумя полосами, который накапливает, сохраняет и передает заряд тока подключенным узлам. Его конструкция состоит из обкладок с диэлектрической изоляцией. Главным свойством изделия является емкость, указывающая на количество энергии, которая получается за единицу времени. Этот параметр отображается в фарадах (Ф).

Среди всего разнообразия конденсаторов максимальная емкость свойственна электролитическим моделям или более модернизированным типам — ионизаторам.

Чтобы упростить выбор конденсатора для усилителя в машине, нужно получить общее представление о том, что происходит в сети транспортного средства при запуске автомагнитолы, мощностью от 1 кВт, на низких частотах. При простых расчетах удается определить следующее — потребление тока достигает 100 А. Однако нагрузка становится неравномерной, и пиковые значения замечаются при басовых ударах. Скачки напряжения связаны с двумя явлениями:

1. Внутреннее сопротивление батареи, которое ограничивает отдачу тока.
2. Воздействие сопротивления от проводов, которые способствуют падению напряжения.

АКБ и конденсатор имеют некоторые сходства. Они предназначаются для накопления и отдачи электрической энергии, при этом второй узел справляется с этой задачей быстрее, чем аккумулятор. Это свойство определяет сферы его использования.

Подключение конденсатора выполняется параллельным образом. Если случается резкий скачок потребления тока, сопротивление внутри АКБ резко падает. В это время активируется конденсирующий элемент, который передает энергию, компенсируя падение мощности.

Выбирая деталь, необходимо учитывать мощность сабвуфера. Кроме сложных расчетов, можно применить простое правило: каждый 1 кВт мощности требует 1 Ф емкости. Если превысить показатель, это приведет только к положительным откликам. При этом рабочее напряжение должно варьироваться от 14-18 В. Отдельные конденсаторы оснащаются специальным индикатором, который упрощает их применение, а также электроникой для отслеживания заряда.

Конденсатор — это полезный аксессуар для автомобильного сабвуфера, который не только устраняет массу проблем со звуковым оборудованием, но и улучшает стабильность работы электрический цепи.

Это обусловлено принципом его действия и следующими особенностями:

1. Приспособление выполняет роль фильтра скачков напряжения сети, которые появляются при коммутации нагрузок или взаимодействии электронных устройств. Его наличие положительно влияет на работу всех деталей.
2. Конденсатор подавляет скачки при запуске или деактивации потребителей бортового напряжения, из-за чего генератор работает без сбоев.
3. Когда запускается автомобильный стартер, конденсирующий узел обеспечивает ему дополнительную помощь, передавая заряд напряжения бортовой сети. Эта возможность будет особенно полезной в зимнюю пору, когда АКБ не может нормально передавать электрический ток.

Как подключить накопитель конденсатор к сабвуферу

Автолюбители часто спрашивают, для чего вообще нужна система добавочного электропитания. Автомобильный сабвуфер при воспроизведении низкочастотного сигнала, на пиковой мощности, потребляет такой ток, которые не может обеспечить никакой аккумулятор. На слух это воспринимается как «провалы» в звучании, а если большое потребление тока является постоянным, то звук становится «бубнящим». Электрическая ёмкость выполняет функцию накопления заряда, который отдаётся в цепь питания низкочастотного усилителя.

Такой способ питания усилителя даже в недорогих системах заметно повышает качество звучания.Акустические системы большой мощности требуют много энергии, поэтому без накопительного блока звук будет невысокого качества. Особенно это заметно в тёмное время суток, когда количество потребителей электроэнергии в автомобиле увеличивается. Аккумулятор «проседает», фары начинают моргать, а басовое чёткое звучание становится «размытым» и неприятным на слух. Часто падение напряжения питания усилителя приводит к клиппингу, то есть к двухстороннему ограничению амплитуды сигнала. Это явление может вывести динамики из строя.

Накапливающий энергию прибор, в цепи питания, обладает малым внутренним сопротивлением, поэтому он быстро отдаёт запасённую энергию и именно в тот момент, когда усилителю для нормальной работы её не хватает.Подключение устройства для усилителя должно выполняться по определённым правилам.

Зачем нужен конденсатор для сабвуфера

Электрический конденсатор представляет собой двухполюсное устройство, способное накапливать, сохранять и отдавать электрический заряд. Конструктивно он состоит из двух пластин (обкладок), разделенных диэлектриком. Важнейшей характеристикой конденсатора является его емкость, отражающая величину энергии, которую он способен накопить. Единицей измерения емкости служит фарада. Из всех типов конденсаторов, наибольшей емкостью обладают электролитические конденсаторы, а также их дальнейшие усовершенствованные родственники – ионисторы.

Чтобы понять, для чего нужен конденсатор, разберемся, что происходит в электрической сети автомобиля при включении в нее низкочастотной автоакустики, имеющей мощность 1 кВт и более. Простой подсчет показывает, что ток, потребляемый такими устройствами, достигает 100 ампер и выше. Нагрузка имеет неравномерный характер, максимумы достигаются в моменты басовых ударов. Просадка напряжения в момент прохождения автозвуком пика громкости НЧ обусловлена двумя факторами:

READ Как установить темы conky

Аккумулятор и конденсатор имеют функциональную схожесть. Оба устройства способны накапливать электрическую энергию, впоследствии отдавая ее нагрузке. Конденсатор это делает значительно быстрее и «охотнее» аккумулятора. Такое свойство и лежит в основе идеи его применения.

Конденсатор подсоединяется параллельно аккумулятору. При резком увеличении потребления тока увеличивается падение напряжения на внутреннем сопротивлении аккумулятора и, соответственно, уменьшается на выходных клеммах. В этот момент включается в работу конденсатор. Он отдаёт накопленную энергию, и тем самым компенсирует падение отдаваемой мощности.

Как подобрать конденсатор

Требуемая емкость конденсатора зависит от мощности сабвуфера. Чтобы не вдаваться в сложные вычисления, можно пользоваться простым эмпирическим правилом: на 1 кВт мощности необходима емкость 1 фарада. Превышение этого соотношения идет только на пользу. Поэтому, наиболее распространенный в продаже конденсатор большой емкости в 1 фараду, можно использовать и для сабвуферов мощностью менее 1 кВт. Рабочее напряжение конденсатора должно быть не менее 14 – 18 вольт. Некоторые модели оборудованы цифровым вольтметром – индикатором. Это создает дополнительные удобства в эксплуатации, а электроника, контролирующая заряд конденсатора, позволяет облегчить эту процедуру.

Установка конденсатора для сабвуфера

Схема подключения накопителя для сабвуфера очень проста и может быть реализована самостоятельно. Соединительные провода можно зажимать под винт клемм питания или использовать для этой цели переходную колодку. Для того чтобы избежать влияния соединительных кабелей на разряд устройства его следует размещать как можно ближе к низкочастотному усилителю. Длина соединительных проводов не должна превышать 30-40 см. Все питающие провода, идущие от аккумулятора к прибору и далее к усилителю должны иметь большое сечение, чтобы не допустить потерь энергии. Нельзя для этой цели использовать стальные обмеднённые провода. Кабели должны быть многожильными и сделанными из чистой меди.

Установка и схема подключения накопителя-конденсатора к сабвуферу

Конденсаторы-накопители энергии, используемые в автомобильных сабвуферах, должны иметь ёмкость от 1 до 3 фарад и более. На самом деле некоторые недобросовестные производители выпускают изделия, где подлинная ёмкость, сильно отличается от той, что указана на корпусе изделия. Поэтому на форумах часто можно встретить нарекания, что установка дополнительного устройства не дала никакого результата. Это связано с тем, что был приобретён контрафактный товар. Поэтому энергетический блок для усилителя нужно приобретать только в специализированных магазинах. Очень часто, как аналоги конденсаторов большой ёмкости, на автомобильных рынках продаются ионисторы или супер конденсаторы.

В ионисторах используются пористые обкладки, которые позволяют запасать очень большое количество энергии, поэтому ёмкость таких приборов составляет десятки и сотни фарад. Причём напряжение, при котором ионисторы могут работать без повреждений, не превышает 10 вольт. Минусом ионисторов является большое внутреннее сопротивление.

Как правильно подключить накопитель для сабвуфера

Подключение конденсатора к усилителю и сабвуферу может выполняться при монтаже всей звуковой системы автомобиля или на уже работающее устройство. Чтобы отделить цепь питания усилителя, работающего на усилитель, от других потребителей электричества, между плюсом аккумулятора и блоком запаса энергии ставится диод в прямом включении.Если возникла необходимость установить прибор на уже работающий комплект аппаратуры, то перед началом работы следует полностью отключить всю систему питания. Считается, что ёмкость устройства выбирается из расчёта 1 фарада на киловатт мощности.Изделие такой ёмкости является самым распространённым. Для всех усилителей с меньшей мощностью, накопитель на 1 фараду так же подойдёт. Установка накопителя для сабвуфера выполняется с помощью крепёжных приспособлений, которые входят в комплект накопителя.

Накопитель для сабвуфера, мифы и реальность

Не буду Вас сильно грузить техническими понятиями и терминами напишу обобщенную полезную информацию из интернета + знания из личного опыта.
Итак, поехали. У кого есть сабвуфер в машине наверняка задавались вопросом «что такое накопитель (конденсатор) и зачем он вообще нужен? может можно музыку слушать и без него». Давайте разбираться.

Аксиома №1. Накопитель для сабвуфера является ПОТРЕБИТЕЛЕМ в сети. То есть он НЕ способен сам вырабатывать электроэнергию! Он способен ее НАКАПЛИВАТЬ и совсем чуть потреблять на собственные нужды различного рода потери и утечки в конденсаторах но это совсем мизер. Это значит что ПО ОПРЕДЕЛЕНИЮ он не может как бы не старался

Как зарядить конденсатор для сабвуфера правильно

Немного о конденсаторах

Вот так выглядит современный накопитель для сабвуфера
В наши дни все чаще встречаются накопители для сабвуфера, в устройстве которых применяются конденсаторы, фото выше (от латинского Condense — накапливать):

• Раньше подобные фильтры для сабвуферов встречались лишь в навороченных системах топового уровня, однако сегодня все чаще они встречаются и среди бюджетных вариантов инсталляций
• Сейчас подробно разберемся для чего так необходим конденсатор (далее кондер) в аудио системе автомобиля
• Сегодня современный активный сабвуфер при воспроизведении музыки на кратковременных пиках звучания потребляет значительный (повышенный) ток
• Однако необходимую мощность тока сегодня не в состоянии будут обеспечить даже наиболее мощные аккумуляторы
• Без применения кондеров в эти моменты появляется ощутимые провалы при работе сабвуфера, что значительно снижает качество его звучания Чтобы решить проблемы с накоплением дополнительного напряжения и применяются накопители
• Главным назначением этой детали в схеме является аккумулирование заряда, который, в случае необходимости отдается в сеть к усилителю для сабвуфера
• Сразу после отдачи заряда, конденсатор заряжается вновь (см. Как зарядить конденсатор для сабвуфера самостоятельно) для обеспечения нового пика баса сабвуфера
• Схема установки сабвуфера и конденсатора показана на первом рисунке
• Происходит весь процесс за долю секунды, что позволяет постоянно обеспечивать качественное звучание
• При этом даже в дешевых инсталляциях с использованием сабвуфера качество звучания улучшается кардинальным образом
• Сразу исчезает столь неприятное каждому невнятное бубнение, которое возникает при провалах (недостатке) напряжения
• Так ли нужен этот конденсатор?
• Ведь известно, что цена за него увы, не маленькая, поэтому не далеко не каждый автомобилист, даже среди любители качественного звука, может себе позволить подобную роскошь
• Но с другой стороны, практически каждый меломан обзаводится рано или поздно мощной музыкальной аппаратурой и доводит её звучание до совершенства
• Мощность звучания – это хорошо, однако, чем мощнее ваша система, тем больше она требует энергии

• И по сегодняшний день в Интернете, на форумах, в блогах и сайтах ведутся горячие дискуссии, относительно необходимости либо бесполезности подобного накопителя
• Споры эти, к большому сожалению всех любителей хорошего автозвука, не приводят к истине («в споре истина умирает»- как сказал ещё древнегреческий философ)
• Они бесполезны, просто потому, что зачастую оппоненты не имеют даже начального, «школьного» представления, относительно физики протекающих процессов

• Чтобы раскрыть завесу хоть в некоторой степени, сейчас вернемся к урокам физики
• И по мере обновления (освежения) в нашей памяти полезных знаний, все мифы развеются, как утренний туман

Как подключить накопитель конденсатор к сабвуферу

Автолюбители часто спрашивают, для чего вообще нужна система добавочного электропитания. Автомобильный сабвуфер при воспроизведении низкочастотного сигнала, на пиковой мощности, потребляет такой ток, которые не может обеспечить никакой аккумулятор. На слух это воспринимается как «провалы» в звучании, а если большое потребление тока является постоянным, то звук становится «бубнящим». Электрическая ёмкость выполняет функцию накопления заряда, который отдаётся в цепь питания низкочастотного усилителя.

Такой способ питания усилителя даже в недорогих системах заметно повышает качество звучания.Акустические системы большой мощности требуют много энергии, поэтому без накопительного блока звук будет невысокого качества. Особенно это заметно в тёмное время суток, когда количество потребителей электроэнергии в автомобиле увеличивается. Аккумулятор «проседает», фары начинают моргать, а басовое чёткое звучание становится «размытым» и неприятным на слух. Часто падение напряжения питания усилителя приводит к клиппингу, то есть к двухстороннему ограничению амплитуды сигнала. Это явление может вывести динамики из строя.

Накапливающий энергию прибор, в цепи питания, обладает малым внутренним сопротивлением, поэтому он быстро отдаёт запасённую энергию и именно в тот момент, когда усилителю для нормальной работы её не хватает.Подключение устройства для усилителя должно выполняться по определённым правилам.

Различия аккумулятора и конденсатора

Прежде чем изучать вопрос, как правильно подключить конденсатор для сабвуфера, нужно понимать для чего, поэтому давайте разберемся:

• Конденсатор является тем же потребителем питания, он не способен самостоятельно вырабатывать электроэнергию, однако он способен накапливать её, а затем расходовать на собственные утечки, не на утечки аккумулятора
• Задачей конденсатора является накопление энергии, а затем её отдача потребителю
• Накопитель обладает низким внутренним сопротивлением, по этой причине он «расстается» с накопленной энергией быстро (кстати, накапливает энергию он так же быстро)

• Сегодня существует альтернатива конденсаторам – ионисторы, рассмотрим их плюсы и минусы

Зачем нужен конденсатор для сабвуфера

Электрический конденсатор представляет собой двухполюсное устройство, способное накапливать, сохранять и отдавать электрический заряд. Конструктивно он состоит из двух пластин (обкладок), разделенных диэлектриком. Важнейшей характеристикой конденсатора является его емкость, отражающая величину энергии, которую он способен накопить. Единицей измерения емкости служит фарада. Из всех типов конденсаторов, наибольшей емкостью обладают электролитические конденсаторы, а также их дальнейшие усовершенствованные родственники – ионисторы.

Чтобы понять, для чего нужен конденсатор, разберемся, что происходит в электрической сети автомобиля при включении в нее низкочастотной автоакустики, имеющей мощность 1 кВт и более. Простой подсчет показывает, что ток, потребляемый такими устройствами, достигает 100 ампер и выше. Нагрузка имеет неравномерный характер, максимумы достигаются в моменты басовых ударов. Просадка напряжения в момент прохождения автозвуком пика громкости НЧ обусловлена двумя факторами:

• Наличием внутреннего сопротивления аккумулятора, ограничивающим его способность к быстрой отдаче тока;
• Влиянием сопротивления соединительных проводов, вызывающим падение напряжения.

Аккумулятор и конденсатор имеют функциональную схожесть. Оба устройства способны накапливать электрическую энергию, впоследствии отдавая ее нагрузке. Конденсатор это делает значительно быстрее и «охотнее» аккумулятора. Такое свойство и лежит в основе идеи его применения.

Как подключить конденсатор

Схема подключения конденсатора выглядит достаточно просто. Однако при проведении процедуры необходимо придерживаться пошагового руководства и не отклоняться от правил:

1. Для исключения резкого скачка напряжения провода между усилителем и конденсирующим узлом нужно выбирать до 50 см в длину. Их толщина может быть большой.
2. Важно учитывать полярность и подключать провода со значением « » исключительно к плюсовым клеммам усилителя и вывода конденсатора. Минусовый провод крепится к соответствующей клемме и кузову машины. Если усилитель раньше подключался к «массе», вывод со значением «-» нужно закрутить той же гайкой.
3. При подключении рекомендуется взять штатные зажимы. Если они отсутствуют, рекомендуется применять пайку. Нельзя прибегать к скручиванию соединений, поскольку через них проходит большой ток.

Подключая прибор, нужно убедиться, что он достаточно заряжен. В противном случае во время включения разряженной детали произойдет резкий скачок напряжения.

При наличии электроники, которая отслеживает уровень заряда, беспокоиться нет смысла. Достаточно просто подключить деталь к источнику питания. Если такие контролеры отсутствуют, придется зарядить его, придерживаясь допустимого уровня тока.

Для проведения процедуры лучше применить автомобильную лампочку и подключать ее вразрез цепи питания. При запуске она загорится, а скачок электрического тока будет ограничиваться допустимой мощностью лампочки. После завершения цикла зарядки лампа потухнет.

Как правильно подключить конденсатор к усилителю

1. Подключить провода от аккумулятора к конденсатору: сперва провод заземления, затем провод с минусом. Собрать всю цепь по схеме, не подключая к источнику энергии плюсовой провод. Накопитель подключается параллельно цепи питания усилителя. Если усилителей несколько, то они присоединяются к конденсатору через сабвуфер.
2. Далее следует зарядить конденсатор, т.к. иначе могут возникнуть повреждения или разрядка аккумулятора. Сделать это можно двумя способами в зависимости от применяемого оборудования:
   с применением резистора
   , который иногда идет в комплекте с конденсатором. Его временно подкдючают вместо предохранителя на момент зарядки.
3. с применением лампочки
   . Чаще всего используется 12-ивольтовая лампочка. При подключении к цепи питания лампочка начинает светиться, затем, по мере заряжения конденсатора, она тускнеет и гаснет. Это означает, что накопитель зарядился. Присоединяется также на место предохранителя.
4. Когда конденсатор зарядится, убирается лампочка или резистор и на их место ставится предохранитель.
5. Минусовой провод подсоединяется к клемме аккумулятора.

Установка конденсатора

Схема подключения в цепь конденсатора

• Устанавливая кондер, рекомендуется подключить его параллельно, относительно питания усилителя
• Располагать его нужно, по возможности ближе к усилителю, причем не дальше 60 сантиметров
• Если вы на место популярного ионистора вы поставите накопитель, тогда результат от него получится намного эффективнее
• Генератор вашего автомобиля следует отремонтировать или поставить новый
• От генератора прокладываете провода на плюс и массу
• Устанавливаете новый аккумулятор, или старый после профилактики
• Клеммы либо тщательно зачищаете, либо заменяете новыми
• Прокладываете силовой кабель из меди хорошего качества и с хорошим сечением
• Подключаете усилитель, не забываете при этом про предохранитель

• После проверки, можете подключать накопитель
• Не удивляйтесь, когда замеры на клеммах вам покажут те же значения, если цепь «живая», питания в ней хватает, тогда конденсатору включаться не нужно, он просто ждет своего часа, сработает, когда в этом будет необходимость

Доказать что кондер необходим в обычных акустических автомобильных системах можно:

• Замеры накопителя могут длиться долго, при этом «проснется» даже кислотный аккумулятор, и сумеет отдать свой потенциал
• Среди фанатов звучания (так называемого братства эс пи эль «SPL») более принято применение гелеевых батарей, которые способны «стрелять» с поразительной скоростью сотнями ампер
• Поэтому как бы ни был хорош кондер, однако такой скорости он не выдержит и окажется не у дел
• Опять же, в «SPL» конденсатор будет потребителем, а для таких систем, это явное зло
• Проще говоря в системах эс пи эль никакой конденсатор либо иной накопитель не применяется
• Сегодня на рынке накопителей, и любой другой звуковой продукции очень много
• Некоторые из производители усилителей, заранее предусматривают в аппаратуре клеммы, специально для подключения накопителей, и выпускают сами кондеры для своей аппаратуры

Дополнительные плюсы установки конденсаторов в автомобилях

Кроме решения проблем с работой сабвуфера, подключаемый в сеть автомобиля конденсатор оказывает положительное влияние на режим работы электрооборудования в целом. Проявляется это следующим образом:

Конденсатор является хорошим фильтром высокочастотных составляющих сетевого напряжения, возникающих при коммутации нагрузок и работе некоторых электронных приборов, его функции благоприятно сказываются на работе всех систем автомобиля;

Применение конденсатора позволяет сгладить скачки напряжения, возникающие при включении и отключении потребителей бортовой сети, что позволяет генератору работать в более ровном режиме;

При запуске автомобиля стартером, конденсатор, безусловно, принимает в нем дополнительное участие, отдавая свой заряд в бортовую сеть. Особенно это актуально зимой, когда возможность аккумулятора отдавать ток снижается, а свойства конденсатора не изменяются.

Как подключить конденсатор к электродвигателю 220в

18.11.2019

Как подключить однофазный асинхронный двигатель через конденсатор?

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть. Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются.

В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение 220 вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой.

Конструкция и принцип работы

Подключают электродвигатель через конденсатор по причине, что одна обмотка на статоре электродвигателя на 220 В с переменным током создает магнитное поле, которое компенсирует свои импульсы за счет смены полярности с частотой 50 Гц. В этом случае движок гудит, ротор остается на месте. Для создания крутящего момента делают дополнительные подсоединения пусковых обмоток, где электрический сдвиг по фазе будет 90° по отношению к рабочей обмотке.

Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга.

Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:

• статор с основной и дополнительной обмоткой пуска;
• короткозамкнутый ротор;
• борно с группой контактов на панели;
• конденсаторы;
• центробежный выключатель и многие другие элементы, показанные выше на рисунке.

Рассмотрим, как подключить однофазный двигатель. С целью смещения фаз последовательно в пусковую обмотку включается конденсатор, при подключении однофазного асинхронного электродвигателя круговое магнитное поле наводит в роторе токи. Совокупность силы полей и токов создают вращающий импульс, прилагаемый к ротору, он начинает вращаться.

Схемы подключения

Варианты подключения двигателя через конденсатор:

• схема подключения однофазного двигателя с использованием пускового конденсатора;
• подключение электродвигателя с использованием конденсатора в рабочем режиме;
• подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.

Схема с пусковым конденсатором

Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.

Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.

Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Схема с рабочим конденсатором

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Комбинированная схема с двумя конденсаторами

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.

Установка и подбор компонентов

Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно (распределительная коробка на корпусе электродвигателя).

В зависимости от места установки и других условий эксплуатации конденсаторы могут располагаться на внешней стороне двигателя рядом с коробкой расключения. В некоторых случаях конденсаторы выносят в отдельный корпус, расположенный недалеко от электродвигателя.

Величину емкости конденсаторов в идеальном случае с постоянной токовой нагрузкой можно рассчитать, но в большинстве случаев нагрузка нестабильна, и методика расчетов сложная. Поэтому опытные электрики руководствуются статистикой и практическим опытом:

• для конденсаторов рабочей схемы емкость выбирается 0,75 мкФ на 1 кВт мощности;
• для пусковых конденсаторов 1,8–2 мкФ на кВт мощности, при этом надо учитывать скачки напряжения в период пуска и остановки — они колеблются в пределах 300–600 В. Поэтому по напряжению конденсатор должен быть как минимум 400 В.

Вообще при выборе схемы и конденсаторов на однофазный двигатель надо руководствоваться назначением двигателя и условиями эксплуатации. Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения двигателя через конденсатор

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

• 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
• 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
• 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Схема подключения электродвигателя на 220В через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Что при этом получается?

• Скорость вращения не изменяется.
• Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

• Два контакта подсоединяются к сети.
• Один через конденсатор к обмотке.

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Как рассчитать емкость

Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.

Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.

Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:

I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.

Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:

C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.

Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.

• Если в процессе эксплуатации мотор перегревается, то, значит, емкость прибора больше требуемой.
• Низкая мощность двигателя, значит, емкость занижена.

Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).

Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.

Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.

В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Как подключить конденсатор к двигателю переменного тока

12 августа 2022 г.

За прошедшие годы электродвигатели сильно изменились. В наши дни на рынке можно найти сотни дизайнов, но это не значит, что один двигатель справится со своей задачей. Многие приложения требуют добавления в схему периферии управления или аксессуаров, чтобы система электродвигателя могла справиться с приложением.

В список принадлежностей, необходимых для безопасной и эффективной работы электродвигателя, входят пусковые и рабочие конденсаторы. Мы рассмотрим, как подключить конденсатор к двигателю переменного тока, объяснив, что такое пусковые и рабочие конденсаторы и как их заменить ниже.

Что такое конденсатор?

Конденсатор — это электрическое устройство, добавляемое в электрическую цепь для устранения проблем с питанием. Конденсаторы удерживают электрический заряд, который может быть использован устройством, питаемым от цепи, по мере необходимости.

В этой статье мы рассмотрим два основных типа конденсаторов, используемых в электродвигателях.

Пусковой конденсатор удерживает заряд, который помогает двигателю при запуске, создавая дополнительный крутящий момент, чтобы двигатель мог поворачивать нагрузку от стоять на месте. Пусковые конденсаторы подключаются к цепи вспомогательной обмотки двигателя и отключаются от цепи основной обмотки центробежным выключателем после достижения двигателем заданной скорости (обычно 75% от номинальной скорости).

Для получения дополнительной информации обратитесь к электрической схеме далее в этой статье.

Рабочий конденсатор подключен к основной цепи катушки и никогда не отключается от цепи. Рабочий конденсатор удерживает заряд, чтобы помочь уменьшить проблемы с питанием во время работы двигателя. Они помогают сгладить поток мощности и повысить производительность и эффективность двигателя.

Для каких типов двигателей нужны конденсаторы?

Пусковые и рабочие конденсаторы электродвигателей используются с однофазными асинхронными двигателями переменного тока. Чаще всего вы найдете эти двигатели в бытовой технике:

• вакуумные очистители
• Пошельна
• Стиральные машины и сушилки
• Системы кондиционирования воздуха
• Насосы для гидромассажных ванн
• Как ворота с мощными воротами

. Как однополосная конструкция. электродвигатели имеют две цепи обмоток, основную обмотку и вспомогательную/пусковую обмотку. Две обмотки соединены последовательно центробежным выключателем, который после запуска отключает вспомогательную обмотку от основной. См. схему ниже.

Рисунок 1 взят с https://www.tedss.com/LearnMore/Motor-Start-Run-Capacitors

При запуске пусковой конденсатор посылает заряд через вспомогательную обмотку; этот заряд не совпадает по фазе с основной обмоткой, создавая вращающееся магнитное поле для крутящего момента ротора. Пусковой конденсатор обеспечивает достаточный крутящий момент, чтобы запустить двигатель под нагрузкой и быстро разогнать его до нужной скорости. Как только двигатель достигает заданной скорости, центробежный переключатель отключает вспомогательную обмотку от основной обмотки. Двигатель продолжает получать питание от цепи основной обмотки.

Замена пусковых и рабочих конденсаторов

Прежде чем мы начнем, мы хотели бы отметить, что все электрические работы должны выполняться сертифицированным электриком. Наем сертифицированного электрика может помочь спасти вас и ваш бизнес от повреждений вашего оборудования или, что еще хуже, физического вреда человеку. eMotors Direct не несет ответственности за любой ущерб или травмы, которые могут возникнуть в результате этих указаний.

Вот пошаговая инструкция по замене конденсаторов. Это объяснение будет работать как для пусковых, так и для рабочих конденсаторов.

1. Сначала отключите питание системы.
2. Найдите и разрядите конденсатор.
   1. Вы можете разрядить конденсатор, поместив изолированную отвертку на клеммы.
3. Теперь вам нужно убедиться, что номиналы новых конденсаторов соответствуют заменяемым.
4. Пометьте провода или, еще лучше, сделайте снимок, чтобы убедиться, что вы правильно подключили новый конденсатор.
5. Установите новый конденсатор так же, как и старый конденсатор.
6. Наконец, возобновите подачу питания на систему и проверьте двигатель.

Краткий обзор

Многие системы электродвигателей требуют периферийных аксессуаров для обеспечения безопасной и эффективной работы. В случае однофазных асинхронных двигателей переменного тока этим аксессуаром является конденсатор. Пусковые и рабочие конденсаторы удерживают электрический заряд, чтобы обеспечить дополнительный крутящий момент при запуске и сгладить ток во время работы, чтобы двигатель работал эффективно и без повреждений.

Есть вопросы? Свяжитесь с нашими экспертами.

Свяжитесь с нашей командой экспертов по электронной почте или телефону.

1-800-890-7593
[email protected]

Tags:

• #controls
• #efficiency
• #electricity
• #voltage
• #capacitor

Share:

Questions? Свяжитесь с нами

Статьи по теме

Как установить конденсатор

Как установить конденсатор | Ваш механик Совет

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Автомагнитола не работает Стоимость проверки

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Может быть неприятно знать, что вы только что вложили кучу своих с трудом заработанных денег в новую автомобильную стереосистему, только чтобы понять это. звучит ужасно. Вы поменяли головное устройство, добавили больше динамиков и, что еще лучше, поставили новый усилитель. Сначала ваше новое радио звучит великолепно, но потом вы увеличиваете громкость, и оно больше не работает так, как вы ожидали. Усилитель включается и выключается, динамики полны статики, и, что еще хуже, другие электрические системы в вашем автомобиле больше не работают должным образом.

Вы можете задаться вопросом, что пошло не так при установке, но есть вероятность, что вы просто забыли установить конденсатор для работы с большой стереосистемой. Будь то установленная стереосистема или другое оборудование, для работы которого требуется много энергии, для правильной работы может потребоваться конденсатор.

Часть 1 из 2: Назначение конденсатора

Конденсатор представляет собой накопитель электроэнергии или напряжения. Конденсаторы бывают всех форм и размеров, поэтому важно, чтобы вы проконсультировались со специалистом по электронике, чтобы убедиться, что вы покупаете тот, который подходит для вашей схемы. Как только вы узнаете, что вам нужно, вы можете приобрести его и подготовить к установке или заказать его установку в свой автомобиль профессионалом.

• Предупреждение : Конденсаторы используются для накопления электроэнергии. Когда они полностью заряжены, они могут выпустить это напряжение, если к ним прикоснуться. Большие конденсаторы могут вызвать серьезные поражения электрическим током и даже травму.

Возможно, вам потребуется установить конденсатор, если у вас есть:

• Стереосистема
• Лебедка
• Система наружного освещения
• Гидравлика

Для других электрических цепей, не перечисленных здесь, но которые могут потреблять много энергии от бортовой сети автомобиля, для правильной работы может также потребоваться конденсатор.

Часть 2 из 2: Установка конденсатора

Необходимые материалы

• Конденсатор
• Электрические стыковые соединители (различные размеры)
• Электрические разъемы с проушиной (различные размеры)
• Экономия памяти
• Провод (того же размера, что и цепь, в которую вы устанавливаете конденсатор)
• Инструмент для зачистки/обжима проводов
• Гаечные ключи (разных размеров)

Шаг 1. Припаркуйте автомобиль на ровной поверхности и включите стояночный тормоз .

Шаг 2. Установите загрузчик памяти в соответствии с инструкциями производителя .

Шаг 3: Отсоедините отрицательный кабель аккумуляторной батареи . Поверните гайки кабельного зажима или кабельные болты против часовой стрелки, чтобы ослабить их.

Высвободите кабель из верхней стойки, когда он свободен. Если это батарея боковой стойки, полностью выкрутите болт.

Шаг 4: Найдите цепь питания, в которую вы хотите поместить конденсатор . На усилителе это будет основной провод питания батареи, идущий к нему.

Шаг 5: С помощью плоскогубцев отрежьте положительный провод питания от цепи . Чтобы обеспечить нужное пространство, вы всегда должны подключаться к цепи на расстоянии не менее шести дюймов от элемента, получающего питание.

Шаг 6: Используя плоскогубцы, снимите изоляцию с обоих концов провода, который вы только что обрезали .

Шаг 7: Установите проушину на один из концов проводки . Обожмите его плоскогубцами. * Совет : Отверстие должно быть изготовлено для этого размера провода. После того, как вы обожмете его на место, вы должны убедиться, что он плотно и надежно закреплен.

Шаг 8: Подсоедините провод к положительной клемме конденсатора . Затем неплотно установите клеммную гайку.

Шаг 9: Установите конденсатор на автомобиль в соответствии с инструкциями производителя . Некоторые конденсаторы крепятся с помощью винтов, а другие – с помощью двустороннего скотча.

Шаг 10: Отрежьте провод нужной длины, чтобы замкнуть цепь . Используя дополнительный провод, который у вас есть, отмерьте кусок, который будет удлинять другой провод цепи к конденсатору, и отрежьте его по длине.

Шаг 11: Зачистите оба конца отрезка провода плоскогубцами . Установите соответствующий стыковой соединитель для размера этого провода на один конец.

Шаг 12: Установите другой конец стыкового разъема на провод цепи . Это будет идти по проводу, который был первоначально перерезан, обеспечивая подачу положительного питания на усилитель или другую цепь.

Шаг 13: Установите проушину на другой конец провода и обожмите ее .

Шаг 14: Установите проушину и провод на положительную клемму конденсатора . Затем затяните гайку клеммы соответствующим ключом до упора.

Шаг 15: Заземлите цепь . Установите кусок провода от отрицательной клеммы конденсатора к хорошему заземлению кузова.

Шаг 16: Установите отрицательный кабель аккумуляторной батареи . Затяните клеммным ключом до плотного прилегания, затем добавьте еще четверть оборота, чтобы затянуть.

Шаг 17: Удаление заставки памяти .

Шаг 18: Заведите автомобиль и дайте конденсатору зарядиться . После того, как он заряжен, вы можете использовать цепь, в которой он установлен.

После правильной установки конденсатора цепь можно использовать. При установке конденсатора важно соблюдать осторожность, так как конденсатор может легко ударить вас током. Убедитесь, что он установлен таким образом, что он не может никого случайно задеть. Если вас не устраивает какая-либо часть этой установки, вызовите сертифицированного механика из YourMechanic, чтобы он приехал к вам и установил конденсатор.

---

Следующий шаг

Расписание Автомагнитола не работает Осмотр

Самая популярная услуга, которую заказывают читатели этой статьи — Автомагнитола не работает Техосмотр. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов. .. УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

звуковые системы

аудиосистемы

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 PST

Сб — Вс / 7:00 — 16:00 PST

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Отличный рейтинг

---

Резюме

См. Обзоры возле ME

Maxwell

18-летний опыт работы

390 Обзоры

Maxwell

18-летний опыт

на Aaron

Mercedes-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Bene-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Ben-Bene-Ben-Ben-Ben-Ben-Ben — Автомагнитола не работает — Хьюстон, Техас

Марк

Chevrolet Colorado — Замена тормозных колодок (передние, задние) — Весна, Техас

Очень хорошо

Джошуа

15 -летний опыт работы

33 Обзоры

Джошуа

15 -летний опыт

Роберт

Infiniti G35 V6-3,5 л — автомобильное радио не работает — Хэмптон, Джорджия

Информативный

Nathan

29000 29000 2

Nathan

29000 29000 29000 29000 29000 29000 29000 29000 2

. опыта

260 отзывов

Натана

29 лет опыта

Мэтта

BMW 328i L6-3. 0L — Автомагнитола не работает — Талса, Оклахома

Отличный сервис. Очень тщательно

Эндрю

35 лет опыта

7 отзывов

Эндрю

35 лет опыта

Майкл

Chevrolet Sonic L4-1.8L — Автомагнитола не работает — Эль-Пасо, Техас 90ed проблема. Теперь я могу отвезти машину к дилеру, и, возможно, они заменят магнитолу после отзыва или по гарантии. Он был честен и хорошо поработал

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как установить автомобильные динамики

Пришло время установить новые динамики? Если вы слышите дребезжание, чрезмерное гудение или жужжание из автомобильных динамиков, возможно, пришло время заменить старые динамики (https://www. yourmechanic.com/article/how-to-replace-your-car-speakers). Или, если вам нужна дополнительная громкость,…

Как выбрать динамики для автомобильной стереосистемы

Независимо от того, заменяете ли вы автомобильный динамик, который перегорел, или просто хотите обновить звуковую систему. Не забудьте выбрать правильные динамики, которые подходят именно вам.

Новые медиа для прослушивания в машине

Независимо от того, предстоит ли вам ежедневная длительная поездка на работу или вы планируете поездку, прислушайтесь к следующим рекомендациям по аудиоразвлечениям.

Похожие вопросы

Как вы используете проигрыватель компакт-дисков?

Аудиосистема вашего автомобиля предлагает расширенные функции, призванные сделать поездку более приятной. Хотя вы, безусловно, можете слушать любые AM- или FM-радиостанции, которые вам нужны, есть также CD-плеер, так что вы можете слушать свои. ..

Необходимо извлечь компакт-диск из магнитолы.

Иногда вы можете использовать пинцет, чтобы извлечь компакт-диск, нажав кнопку извлечения. Помимо этого вам придется удалить радио и отправить его, чтобы заставить их удалить компакт-диск. Техник…

Как изменить настройки звука?

Вы можете настроить элементы управления звуком, чтобы сделать звуковую систему идеальной для ваших ушей. Элементы управления, которые вы можете персонализировать, — это Bass, Treble, Balance и Fade. Настройка этих элементов управления занимает всего несколько секунд: 1. Нажмите кнопку настройки….

Просмотрите другой контент

Города

Сметы

Техническое обслуживание

Услуги

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

Часто задаваемые вопросы о конденсаторах

— что такое конденсатор и для чего он нужен?

Я принадлежу к культуре прекрасных образов и звуков, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работать в компании Crutchfield в 2006 г.
• Прошел тщательное обучение для консультантов, изучив все тонкости различных продуктов
• Оставайтесь в курсе событий, посещая тренинги для поставщиков по новым продуктам
• Получение сертификата MECP (Mobile Electronics Certified Professional)
• Разработка и систематизация электрических схем сабвуферов Crutchfield
• Автор десятков статей Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на множество вопросов клиентов Размещено в комментариях к своим статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии.

Еще от Бака Померанца

Лучшие 4-канальные автомобильные усилители 2022 года

Лучшие монофонические усилители 2022 года

Лучшие многоканальные автомобильные усилители 2022 года

Схемы подключения сабвуфера

Esquemas de cableado para subwoofers

C

Аккумуляторы накапливают энергию от вашей батареи, а затем передают ее усилителю во время пиковых нагрузок для более стабильных басов. Они часто используются в качестве буферной зоны между вашим усилителем и электрической системой вашего автомобиля, чтобы предотвратить затемнение света автомобиля во время громкого воспроизведения. Но как работает конденсатор? Он вам действительно нужен?

» Что такое конденсатор?

» Для чего нужен конденсатор?

» Даже если мой свет не тускнеет, разве конденсатор не улучшит отклик моей системы на низких частотах и ​​общий звук?

» Конденсатор какой емкости мне нужен?

» Как подключить конденсатор?

» У моего конденсатора есть третий вывод. Что то, что для?

В: Что такое конденсатор?

A: Конденсатор или колпачок — это электронный компонент, который может принимать, накапливать и разряжать электрическую энергию. Поскольку они могут делать все это быстро, конденсаторы используются для фильтрации или буферизации любых внезапных изменений напряжения в цепи, сглаживая возникающий сигнал.

наверх

В: Для чего используется конденсатор?

A: В автомобильной аудиосистеме большие внешние конденсаторы, иногда называемые колпачками жесткости, используются для предотвращения затемнения света при воспроизведении громких басов. Они достигают этого, снабжая усилитель быстрым толчком мощности.

вернуться к началу

В: Даже если мой свет не тускнеет, разве конденсатор не улучшит отклик моей системы на низких частотах и ​​общий звук?

О: Не совсем так. Колпачок предотвращает ухудшение звука из-за пониженного напряжения, но на самом деле не улучшает звук. Он поддерживает усилитель, снабжая его мощностью, необходимой для коротких импульсов. Таким образом, не улучшая качество звука напрямую, конденсатор облегчает работу усилителя.

вернуться к началу

В: Конденсатор какой емкости выбрать?

A: Эмпирическое правило заключается в том, чтобы использовать 1 фарад емкости на каждые 1000 Вт RMS общей мощности системы. Но нет никакого электронного штрафа за использование максимальных номиналов, и на самом деле многие видят преимущества в 2 или 3 фарадах на 1000 Вт RMS. Чем больше цоколь, тем больше заряда доступно для усилителя, когда он в этом нуждается.

вернуться к началу

Получите все, что вам нужно

Придайте усилителю сабвуфера необходимое усиление с помощью конденсатора. У нас также есть все установочное оборудование, необходимое для запуска конденсатора и усилителя.

В: Как подключить конденсатор?

A: Если у вас нет инструкций, прилагаемых к вашему конденсатору, вы должны прежде всего знать, что колпачок может быть опасен. Он может заряжать и разряжать так много энергии так быстро, что может сваривать металлические предметы, такие как инструменты и украшения, и плавить свои внутренности.

Новый колпачок поставляется полностью разряженным, поэтому он безопасен. В комплект обычно входит резистор или проводная лампочка. Подключение лампы или резистора к клеммам колпачка позволяет конденсатору разряжаться медленно и безопасно. Та же самая лампочка или резистор, подключенные по-разному, также используются для безопасного заряда цоколя.

Как и во всех автомобильных электронных установках, начните с отключения кабеля заземления от автомобильного аккумулятора. В этой установке также выньте встроенный предохранитель на проводе питания усилителя рядом с аккумулятором.

Конденсатор следует монтировать как можно ближе к вспомогательному усилителю, используя как можно более короткие провода. Это делается для того, чтобы за дополнительную плату не нужно было далеко ходить, чтобы быстро добраться до усилителя. Убедитесь, что колпачок надежно закреплен и не станет опасным летающим объектом в случае аварии.

Конденсатор имеет два полюса: положительный и отрицательный. Они должны быть четко обозначены на конденсаторе. Положительный контакт подключается к тому же положительному проводу питания, который идет к положительному 12-вольтовому соединению вашего вспомогательного усилителя. Используйте провод того же калибра, что и усилитель. Это можно сделать с помощью распределительного блока. Или, иногда, колпачок поставляется с несколькими соединительными клеммами, которые упрощают его подключение к вашей системе. Несколько клемм действуют точно так же, как распределительный блок, поэтому, например, провод питания, идущий от вашей батареи, может подключаться непосредственно к положительной клемме крышки, а короткий кабель подключается оттуда к положительному разъему питания усилителя. Отрицательный полюс конденсатора соединяется с землей шасси, как и усилитель. Лучше всего использовать тот же болт, который усилитель использует для заземления. Убедитесь, что вся краска соскоблена вокруг места заземления шасси, а соединения чистые и затянуты.

Далее вам нужно зарядить конденсатор. Если сделать слишком быстро — может «лопнуть», разрушив колпачок.

Если у вас нет оригинального зарядного/разрядного резистора или лампы, вам необходимо их приобрести. Подойдет автомобильный 12-вольтовый тестовый фонарь с лампочкой, а не с маленьким светодиодом. В противном случае вы можете использовать высокоомный резистор с низким сопротивлением, доступный в большинстве магазинов электроники. Точное значение не имеет значения, но возьмите один со значением 10-1000 Ом и мощностью 1-20 Вт. Чем ниже сопротивление, тем выше должна быть мощность.

Возьмите контрольную лампу или резистор и подключите его к двум клеммам линейного держателя предохранителя усилителя (где вы вынули предохранитель ранее). Снова подключите кабель заземления автомобильного аккумулятора. Резистор нагреется, или лампочка загорится, в то время как крышка заряжается. Через 10-30 минут лампочка погаснет или резистор начнет остывать. Аккуратно снимите лампу или резистор — они могут сильно нагреться. При замене предохранителя может возникнуть небольшая искра — это нормально, но это должно напомнить вам о том, насколько мощными являются задействованные электрические силы. Конденсатор установлен.

наверх

В: У моего конденсатора есть третий вывод. Что то, что для?

A: Некоторые шапки оснащены встроенным индикатором, показывающим напряжение. Если бы счетчик оставался включенным постоянно, это могло бы разрядить аккумулятор автомобиля. Поэтому колпачки со счетчиками часто имеют вывод для дистанционного включения, как и автомобильные усилители, поэтому счетчик выключается вместе с системой. Тонкий, 18-го калибра. или около того, провод должен проходить от соединения включения крышки к клемме удаленного включения усилителя или любому другому переключаемому источнику питания на 12 вольт.

вернуться к началу

Конденсатор T-Spec 3,0 фарад

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Динамики Audition перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

РАВНО
МОЩНОСТЬ

РАВНО
VOLUME

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите напрокат комплект для прослушивания

Выберите трек, чтобы начать прослушивание

Перед покупкой динамиков Audition

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режиме равной мощности вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

Функция SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare ^™

Больше не показывать

Спасибо за ваш отзыв!

Полное руководство по установке конденсатора на два ампера

Вы хотите, чтобы электрооборудование вашего автомобиля работало более эффективно для автомобильной аудиосистемы? Если это так, вы, должно быть, задавались вопросом, как установить конденсатор на два ампера. В то время как одни люди покупают детали и собирают их, другие предпочитают, чтобы за них это сделали профессионалы. В этой статье подробно рассказывается, как без особых сложностей установить конденсатор на два ампера.

Вы должны научиться устанавливать конденсатор на два ампера, чтобы получить максимальную отдачу от вашего конденсатора и энергосберегающих устройств. Конденсаторы — это компоненты, используемые в цепях различных электронных устройств, таких как устройства защиты от перенапряжения, системы ИБП и системы безопасности.

При установке такого компонента в вашем доме вы должны быть в состоянии определить, сколько вы можете использовать конденсатор для эффективной работы. Существуют различные типы конденсаторов, используемых для управления напряжением и током и хранения избыточной энергии от одной цепи к другой.

Что такое конденсатор

Конденсатор — это устройство, которое накапливает энергию в электростатическом поле для последующего использования. Конденсаторы могут работать как фильтры, стабилизаторы напряжения, электронные схемы и накопители энергии.

Емкость конденсатора измеряется в фарадах (Ф). Один фарад эквивалентен одному кулону накопленного заряда на вольт (1 Кл/В). Это количество электрического заряда, необходимое для создания тока в один ампер, протекающего в течение одной секунды через проводник с разностью потенциалов в один вольт между его концами.

Конденсатор представляет собой пассивный электрический компонент с двумя выводами, который накапливает энергию в электрическом поле. Его можно использовать для накопления статического электричества, как в громоотводе, или для управления потоком электронных сигналов, как в фильтрующем конденсаторе. Конденсаторы широко используются в источниках питания постоянного тока, чтобы обеспечить кратковременную рабочую поверхность для высоковольтной электроники.

Основная функция конденсатора состоит в том, что он состоит из двух пластин, соединенных диэлектрической средой, которая действует как хранилище, в котором хранятся электрические заряды. Когда электрический заряд помещается на одну пластину, между ними возникает разность потенциалов. Величина этой разницы зависит от площади пластин и от того, положительный или отрицательный заряд.

Чем больше поверхность для хранения зарядов, тем больше емкость. Однако это также означает, что на единицу площади должно накапливаться больше зарядов, и, следовательно, они меньше влияют на работу схемы.

Конденсаторы часто используются для сглаживания колебаний напряжения постоянного тока (DC), вызванных переменным током (AC). Они делают это, накапливая энергию на половине пластин конденсатора до тех пор, пока сигнал переменного тока не достигнет их, а затем высвобождая ее всю сразу (процесс, известный как «триггер»). Этот метод повышает эффективность.

Зачем нужен конденсатор?

Конденсаторы используются в цепях переменного тока для обеспечения плавного потока электричества. Они также используются в цепях постоянного тока для хранения энергии. Конденсаторы используются в электронных схемах для фильтрации нежелательных шумов и вибраций.

Конденсаторы можно считать пассивными устройствами, т. е. они не требуют для работы какого-либо источника питания или источника энергии. Они потребляют энергию только в том случае, если они заряжены электрическим током.

Наиболее распространенным типом конденсатора является электролитический конденсатор, в котором в качестве проводящей среды используется жидкий электролит. Он имеет два электрода — один положительный электрод и один отрицательный электрод — разделенные изолирующим материалом, называемым диэлектриком.

Диэлектрик обычно состоит из пасты, состоящей из двух компонентов: клееобразного материала, который скрепляет два электрода, и полимерной или пластиковой пленки, предотвращающей протекание тока утечки между ними во время циклов зарядки/разрядки.

Как мы все знаем, конденсаторы выполняют три основные функции:

• Сохранение энергии для будущего использования.
• Фильтрация шума и вибрации от линий электропередач.
• Обеспечение высокочастотного регулирования импульсных источников питания (AC/DC).
• Сглаживание напряжения переменного тока, чтобы оно не создавало помех для другой электроники на той же печатной плате.
• Конденсаторы помогают защитить цепь от короткого замыкания, накапливая энергию до тех пор, пока она не понадобится. Это достигается за счет большой площади поверхности (в виде пластин), что позволяет хранить и высвобождать больше зарядов.
• Конденсаторы не нужно заряжать перед использованием, поскольку они уже полностью заряжены при изготовлении. Это означает, что их можно использовать в любой схеме без дополнительных компонентов.
• Конденсаторы выделяют меньше тепла, чем резисторы или катушки индуктивности; это означает, что они с меньшей вероятностью повредят другие части вашей схемы или сгорят, если оставить их подключенными слишком долго.

Как подключить конденсатор к двум амперам

Предположим, у вас есть конденсатор, рассчитанный на 200 вольт, и его емкость 0,01 микрофарад. Вы хотите подключить этот конденсатор к двум амперам, поэтому вам нужно использовать два 10-сантиметровых провода. Вот как это сделать:

Шаг 1#:

Определите положительный и отрицательный выводы конденсатора. Отведение, помеченное как «положительное», является более длинным из двух и имеет на нем знак «+». Меньшее отведение помечено как «отрицательное». Это может варьироваться в зависимости от типа вашего конденсатора.

Подключите один вывод конденсатора к источнику питания. Это может быть любой источник питания постоянного тока, например батарея или настенная розетка. Затем подключите другой вывод конденсатора к земле.

Шаг 2#:

Подсоедините один конец провода к каждому положительному проводу (более длинный провод), а другой конец подключите к каждому отрицательному проводу (более короткий провод). Если ваш конденсатор имеет три вывода, вы должны подключить один конец к каждому положительному выводу, один к каждому отрицательному выводу, а затем подключить заземляющий провод к третьему отрицательному выводу.

Это даст вам электрический путь между всеми четырьмя терминалами. У вас будет разомкнутая цепь при подключении источника питания.

Шаг 3#:

Теперь подключите один конец резистора 0 Ом к плюсу (+), а другой конец резистора соедините с землей (0 В).

Как установить конденсатор на два ампера

Установка конденсатора на два ампера — простая работа, но не такая простая, как вы думаете.

Шаг 1#: Первым шагом является удаление всех старых панелей и проводки на пути.

Шаг 2#: Вам необходимо снять старый конденсатор и заменить его новым. Вы должны отсоединить горячий провод с обеих сторон нового конденсатора, затем соединить их. Для этого вам нужно разрезать одну сторону каждого провода бритвой или ножом и соединить их.

Возможно, вам также придется использовать ленту или припой, если ваши провода не полностью разделены на обоих концах.

Шаг 3#: Если у вас есть заземленная настенная розетка, прикрепите заземляющий провод от этой розетки к другому металлическому элементу, свисающему с потолка или стены над тем местом, где вы хотите установить новый конденсатор. Если нет, оставьте его висеть, пока вы не закончите устанавливать все остальное в своей комнате (например, все ваши кабели).

Шаг 4#: Как только это будет сделано, вы можете приступить к установке всех остальных компонентов на место (например, динамиков и т. д.). Как только они будут на месте, подключите все обратно и наслаждайтесь преимуществами улучшенного качества звука.

2 A 1 Схема подключения конденсатора

На приведенной ниже схеме показана простая иллюстрация того, как может быть подключена 2 A 1 конденсаторная цепь. Это всего лишь одна из возможных схем, но она хорошо иллюстрирует обычную схему конденсатора на два ампера 1.

Схема подключения конденсатора на 2 ампера 1 представляет собой тип электропроводки, который включает соединение положительного и отрицательного проводов электрического устройства в один провод питания. Положительный и отрицательный провода соединены на конце последовательно или параллельно.

Этот тип проводки используется в приложениях с более чем одним электрическим устройством, подключенным к одному и тому же источнику питания.

В этом разделе показано подключение конденсатора на 2 А и 3,3 В. На схеме показано, что один провод идет от плюсовой клеммы к минусовой клемме конденсатора.

Вы подключаете положительный вывод конденсатора к блоку распределения питания, который подключается к вашему основному источнику питания, например к батарее. Подключите один ампер непосредственно к положительному проводу конденсатора, используя провод питания.

Подключите другой усилитель к блоку распределения питания. Отсюда вы можете подключить другие динамики и ресивер.

Наконец, заземлите один провод от конденсатора к шасси.

При работе с конденсаторами очень важно правильно подключить несколько кабелей. Если этого не сделать, они могут взорваться или даже загореться. Убедитесь, что все соединения выполнены правильно, будь то с помощью пайки или просто вручную.

Конденсатор обычно подключают последовательно с катушкой индуктивности для уменьшения напряжения в цепи.

Какой размер конденсатора вам нужен?

Конденсаторы используются для хранения энергии (электричества) в электронной цепи. Они работают, накапливая электроны, поэтому их называют конденсаторами. Конденсатор можно использовать как долговременное запоминающее устройство или как кратковременный источник питания.

Существует два основных типа конденсаторов: постоянные и переменные. Размер конденсатора определяется тем, сколько энергии вы хотите сохранить. Чем больше ваш конденсатор, тем больше энергии вы можете хранить и удерживать в течение более длительного времени.

Наиболее распространенными размерами являются электролитические (что означает, что они накапливают электричество в растворе электролита) и пленочные (что означает, что они накапливают электричество на тонкой пленке). Чем больше емкость конденсатора, тем быстрее он будет разряжать свою энергию и сбрасывать весь накопленный заряд обратно в аккумулятор.

Конденсаторы бывают разных размеров: автомобильные и грузовые аккумуляторы имеют электролитические колпачки (также известные как «предохранители» или «кольцевые» колпачки), а стартерные аккумуляторы имеют фильтрующие колпачки. Аккумуляторы легковых и грузовых автомобилей обычно намного больше, чем стартерные, а это означает, что их электролитические конденсаторы обычно имеют более высокую емкость, чем их стартерные аналоги.

Что делать, если конденсатор не работает

Если вы обнаружите, что ваш конденсатор не работает, вы можете сделать следующее:

• Если ваш конденсатор не работает, возможно, он был поврежден электролизом. Если это так, вы можете заменить конденсатор на новый.
• Вы также можете попробовать проверить, является ли это просто ослабленным проводом или это внутренняя проблема.
• Прежде всего, проверьте конденсатор на наличие видимых повреждений.
• Если вы не обнаружите видимых повреждений конденсатора, возможно, его необходимо заменить. Если это так, убедитесь, что вы знаете, как это сделать, прежде чем пытаться отремонтировать или заменить конденсатор.
• Если вы заменили конденсатор, но питание по-прежнему отсутствует, убедитесь, что все остальное подключено правильно и поблизости нет других источников питания.
• Убедитесь, что ничто не препятствует вставке шнура питания в розетку и что ничто не мешает розетке получать электричество через шнур питания.
• Предположим, что ничего из этого не работает, и вы по-прежнему не можете подать питание на свое устройство. В этом случае вам, возможно, придется обратиться к электрику, чтобы диагностировать, что не так с вашим устройством, и устранить его как можно скорее.

Последнее слово

Готово! Теперь вы знаете, как установить конденсатор на два ампера. Это не очень сложно сделать на автомобильной стереосистеме. Мы дали вам правильную пошаговую технику, чтобы помочь вам сделать установку еще быстрее. Итак, выходите и начинайте установку.

Это довольно простая задача, если вы умеете паять или умеете быстро вставлять провода динамиков без пайки. Для этого вам потребуются некоторые базовые знания электропроводки и время. Это не то, что нужно делать часто. Однако, если вам это нужно, будьте осторожны и следуйте инструкциям, чтобы не испортить динамики. Всего наилучшего в вашем путешествии по установке.

Конденсатор в последовательных, параллельных цепях и цепях переменного тока

Конденсатор является одним из наиболее часто используемых электронных компонентов. Он обладает способностью накапливать внутри себя энергию в виде электрического заряда, создающего статическое напряжение (разность потенциалов) на его пластинах. Проще говоря, конденсатор похож на небольшую аккумуляторную батарею. Конденсатор представляет собой просто комбинацию двух проводящих или металлических пластин, расположенных параллельно и электрически разделенных хорошим изолирующим слоем (также называемым Диэлектрик) Изготовлен из вощеной бумаги, слюды, керамики, пластмассы и т. д.

Конденсатор имеет множество применений в электронике, некоторые из них перечислены ниже:

• Хранение энергии
• Система стабилизации питания
• Коррекция коэффициента мощности
• Фильтрация
• Генераторы



Теперь вопрос как работает конденсатор ? Когда вы подключаете источник питания к конденсатору, он блокирует постоянный ток из-за изолирующего слоя и позволяет напряжению присутствовать на пластинах в виде электрического заряда. Итак, вы знаете, как работает конденсатор и каковы его области применения или применения, но вы должны узнать, как использовать конденсатор в электронных схемах.



Как подключить конденсатор в электронной цепи?

Здесь мы собираемся продемонстрировать вам подключение конденсатора и эффект от него на примерах.

• Конденсатор серии
• Параллельный конденсатор
• Конденсатор в цепи переменного тока



Конденсатор в последовательной цепи



В цепи при последовательном соединении конденсаторов, как показано на рисунке выше, общая емкость уменьшается. Ток через последовательно соединенные конденсаторы одинаков (т.е. i _T = i ₁ = i ₂ = i _{3 =} i _n ). Следовательно, заряд, накопленный конденсаторами, также одинаков (т. е. Q _T = Q ₁ = Q ₂ = Q ₃ ), потому что заряд, накопленный пластиной любого конденсатора, поступает от пластины соседнего конденсатора. конденсатор в цепи.

Применяя Закон Кирхгофа о напряжении (KVL) в цепи, мы имеем

  В  Т  = В  С1  + В  С2  + V  C3  … уравнение (1)



Как известно,

  Q = CV
  Итак, V = Q / C



Где, V _C1 = Q / C ₁ ; V _C2 = Q / C ₂ ; V _C3 = Q / C ₃

Теперь, подставив приведенные выше значения в уравнение (1)

   (1/С  Т ) = (1/С  1 ) + (1/С  2 ) + (1/С  3  )



Для n последовательных конденсаторов уравнение будет

  (1/С  Т ) = (1/С  1 ) + (1/С  2 ) + (1/С  3 ) + …. + (1 / Cn)



Следовательно, приведенное выше уравнение является уравнением для конденсаторов серии .

Где, C _T = общая емкость цепи

C ₁ …n = емкость конденсаторов

Емкость Уравнение для двух особых случаев определяется ниже:

Случай I: , если есть два последовательно соединенных конденсатора с разными значениями, емкость будет выражена как:

  (1 / С  Т  ) = (С  1  + С  2  ) / (С  1  * С  2  )
  Или, C  T  = (C  1  * C  2  ) / (C  1  + C  2  ) … уравнение (2)

II : два 0

9009 конденсатор последовательно, при одинаковом значении емкость будет выражаться как:

  (1/С  Т ) = 2С/С  2  = 2/С
  Или, C  T  = C / 2



Пример цепи последовательного конденсатора:

Теперь в приведенном ниже примере мы покажем вам, как рассчитать общую емкость и индивидуальное среднеквадратичное падение напряжения на каждом конденсаторе.



Как видно из приведенной выше принципиальной схемы, два конденсатора соединены последовательно с разными номиналами. Значит, и падение напряжения на конденсаторах неодинаково. Если мы подключим два конденсатора с одинаковым значением, падение напряжения также будет одинаковым.

Теперь для общего значения емкости мы будем использовать формулу из уравнения (2)

  Итак, С  Т  = (С  1  * С  2  ) / (С  1  + С  2  )
  Здесь С  1  = 4,7 мкФ и С  2  = 1 мкФ
  C  T  = (4,7 мкФ * 1 мкФ) / (4,7 мкФ + 1 мкФ)
  C  T  = 4,7 мкФ / 5,7 мкФ
  C  T  = 0,824 мкФ



Теперь падение напряжения на конденсаторе C ₁ это:

  ВК  1  = (С  Т  / С  1  ) * В  Т
  VC  1  = (0,824 мкФ / 4,7 мкФ) * 12
  VC  1  = 2,103 В



Теперь падение напряжения на конденсаторе C ₂ равно:

  ВК  2  = (С  Т  / С  2  ) * В  Т
  ВК  2  = (0,824 мкФ / 1 мкФ) * 12
  ВК  2  = 9,88 В



Конденсатор в параллельной цепи



При параллельном соединении конденсаторов общая емкость будет равна сумме емкостей всех конденсаторов. Потому что верхняя пластина всех конденсаторов соединена вместе, а нижняя пластина тоже. Таким образом, касаясь друг друга, эффективная площадь пластин также увеличивается. Следовательно, емкость пропорциональна отношению площади к расстоянию.

По применению Текущий закон Кирхгофа (KCL) в вышеуказанной схеме,

  i  T  = i  1  +i  2  + i  3



Как мы знаем, ток через конденсатор выражается как;

  i = C (dV /   dt   )
  SO, I  T  = C  1  (DV /   DT  ) + C  2  (DV /   DT  ) + C  3  (DV /  ) + C  3  (DV /  9) + C  3  (DV /  9) + C  3  (DV /  ) + C  3  (DV /  ) + C  3  (DV /  ). дт   )
  А,
   i    T     = (C  1  + C  2  + C  3  )* (dV / 0 0 9 0 900 0 0 0 9 0 0 0 0 0 0
  i  T  = C  T  (dV /   dt   ) … уравнение (3)





9 Из уравнения (3) уравнение

С _Т = С ₁ + С ₂ + C ₃



Для числа n параллельно соединенных конденсаторов приведенное выше уравнение выражается как:

  C  T  = C  1  + C  2  + C  3  +… + CN

Пример для параллельного концентрации

В нижней схеме. параллельно . Поскольку эти конденсаторы соединены параллельно, эквивалентная или общая емкость будет равна сумме отдельных емкостей.



  С  Т  = С  1  + С  2  + С  3
  Где, С  1  = 4,7 мкФ; С  2  = 1 мкФ и С  3  = 0,1 мкФ
  Итак, С  Т  = (4,7 + 1 + 0,1) мкФ
  C  T  = 5,8 мкФ



Конденсатор в цепях переменного тока

Когда конденсатор подключен к источнику постоянного тока, он начинает медленно заряжаться. И когда напряжение зарядного тока конденсатора равно напряжению питания, говорят, что он полностью заряжен. Здесь, в этом состоянии, конденсатор работает как источник энергии, пока подается напряжение. Кроме того, конденсаторы не пропускают ток после полной зарядки.



Всякий раз, когда переменное напряжение подается на конденсатор, как показано в приведенной выше чисто емкостной цепи. Затем конденсатор непрерывно заряжается и разряжается до каждого нового уровня напряжения (заряжается при положительном уровне напряжения и разряжается при отрицательном уровне напряжения). Емкость конденсатора в цепях переменного тока зависит от частоты входного напряжения, подаваемого в цепь. Ток прямо пропорционален скорости изменения напряжения, приложенного к цепи.

  I = DQ /   DT   = C (DV /   DT  )

Phasor Diagram для конденсатора в схеме AC

As You See The PhaSor Diagram для ACACACAC для ACACACAC для AC CAPACAC для AC DIAGRAC для AC DIAGRACAC для AC DIAGRAC.

. на изображении ниже ток и напряжение представлены синусоидой. При наблюдении при 0⁰ зарядный ток достигает своего пикового значения из-за постоянного увеличения напряжения в положительном направлении.

Теперь при 90⁰ ток через конденсатор не течет, так как напряжение питания достигает максимального значения. При 180⁰ напряжение начинает медленно снижаться до нуля, а ток достигает максимального значения в отрицательном направлении. И снова зарядка достигает своего пикового значения в 360⁰, потому что напряжение питания находится на минимальном значении.

Таким образом, из приведенной выше формы сигнала видно, что ток опережает напряжение на 90⁰. Таким образом, мы можем сказать, что переменное напряжение отстает от тока на 90⁰ в идеальной цепи конденсатора .



Реактивное сопротивление конденсатора (Xc) в цепи переменного тока

Рассмотрим приведенную выше принципиальную схему, поскольку мы знаем, что входное напряжение переменного тока выражается как

.
  V = V  m  Sin  wt



А, заряд конденсатора Q = CV,

Итак, Q = CV _m Sin _wt

А, ток через конденсатор, i = dQ/dt

So,

  i = d (CV  m  Sin  wt  ) / dt
  i = C * d (V  m  Sin  wt  ) / dt
  i = C*V  m  Cos  вес  *w
  i = w*C*V  m  Sin(wt + π/2)
  ат, мас = 0
  sin(wt + π/2) = 1
 , следовательно, i  м  = wCV  м
  В  м  / i  м  = 1 / wC



Как мы знаем, w = 2πf

Итак,

  емковое реактивное вещество (XC) = V  M  / I  M  = 1 / 2πfc

Пример для емкостной реакции в схеме AC

Диаграмма

LETS, COMP CARDE of C = 2. 2U напряжение питания В = 230В, 50Гц

  Теперь емкостное реактивное сопротивление (Xc) = V  m  / i  м  = 1/2πfC
  Здесь C = 2,2 мкФ и f = 50 Гц
  Итак, Xc = 1/2*3,1414*50*2,2*10  -6
  Xc = 1446,86 Ом

Подключение переменного конденсатора

Как подключить А Переменный конденсатор Первый Одинарные конденсаторы Опция #1 Опция #2 Вот оно. Ваши два провода для подключения к радио. Теперь — конденсаторы с двумя группами Это типичная разводка для двухсекционных конденсаторов См. фото ниже. Кристалл Радио Возврат к «Оставайтесь в курсе» Главная Страница 1999–2010 Дэррил Бойд, Все права зарезервировано Авторское право Примечание: Мой сайт защищен авторским правом. Это включает все изображения, текст, рисунки. Если вы думаете о загрузке моего предметы, защищенные авторским правом, и продавать их на ebay (или где угодно) имейте это в виду, Мониторю ebay на предмет таких нарушений. Я буду решить проблему с ebay и в судах, если необходимый. Я не предоставляю их для вашей выгоды от моя тяжелая работа. Отправить письмо по адресу: б или г д @ б или г д ч или и с и . с или м Из-за антиспама техника, ты нельзя «вырезать и вставить» вышеуказанный текст Мы приложили все усилия, чтобы обеспечить что информация, представленная на этом веб-сайте, точно и до свидание. Вся информация на этом сайте носит ознакомительный характер и никаких гарантий с точностью до любого из проектов или схемы на этом сайте или калькуляторы. Если ты найдешь что-то, что ты чувствуешь является неточным, пожалуйста, сообщите нам по электронной почте. Обязательно приведите убедительные аргументы в поддержку своего кейс. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
