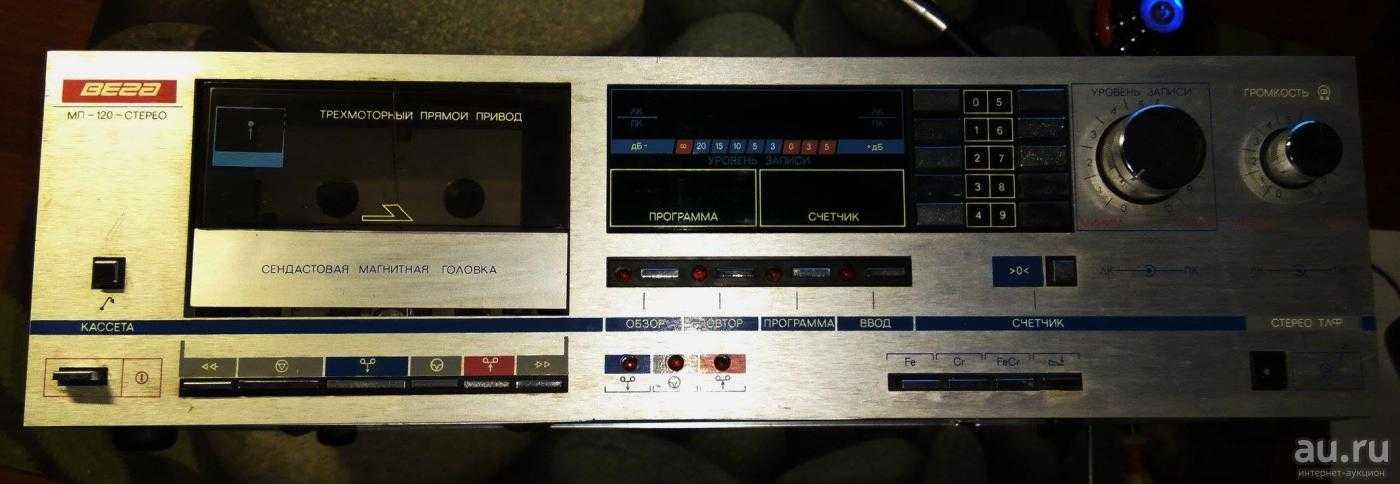

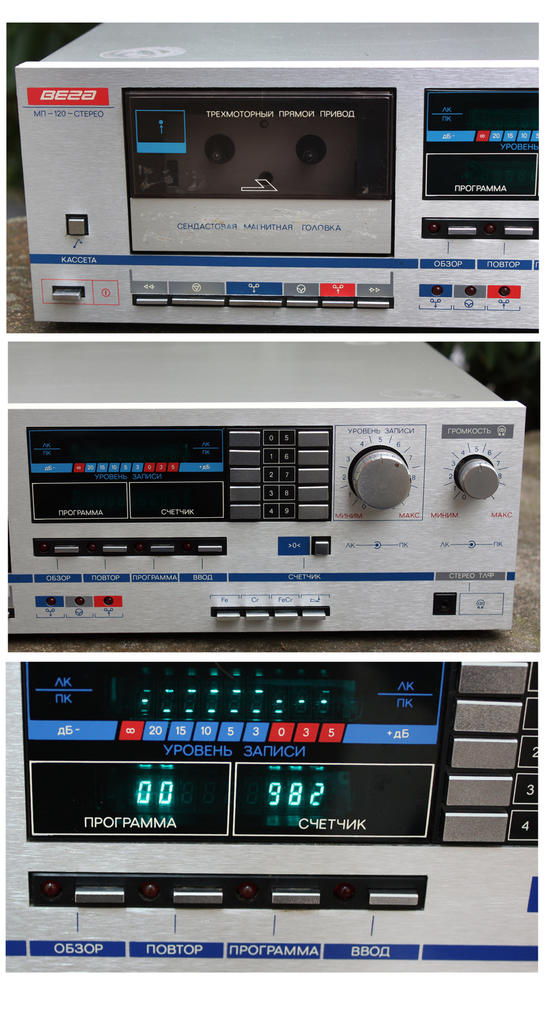

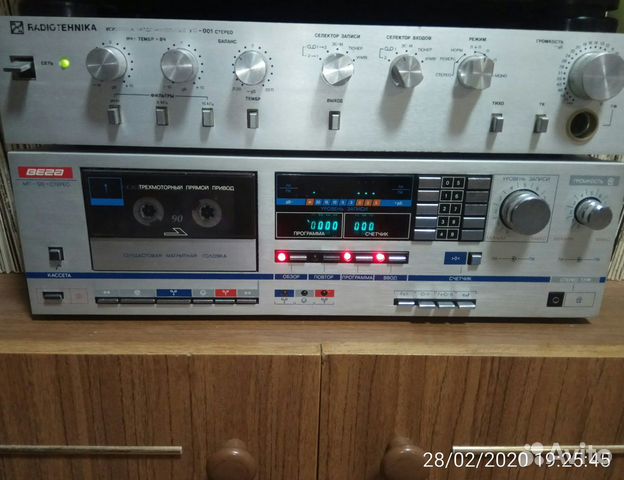

Вега МП-120-стерео

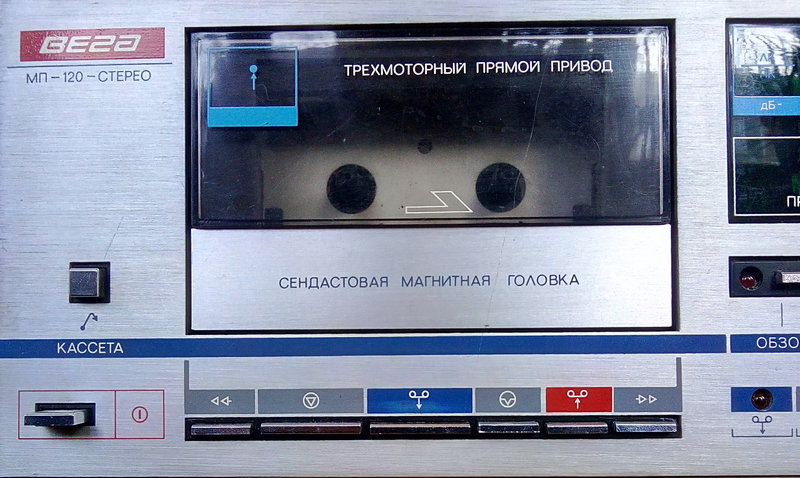

Бердское производственное объединение «Вега» выпускало данную деку с 1987 года. В ней были все основные «фишки» тех лет – квазисенсорное электронно-логическое управление основными режимами работы, автостоп, электронный счетчик ленты и компандерная система шумопонижения. Микрокомпьютер позволял запрограммировать воспроизведение заранее выбранных треков. За воспроизведение и запись отвечала сендастовая магнитная головка, рабочий диапазон частот при работе с хромовыми кассетами был от 31,5 до 16 000 Гц, а коэффициент детонации не превышал 0,15%.

Вес аппарата был 7,5 килограммов.

Вильма-102-стерео

Кассетная дека первого класса сложности, выпускавшаяся с 1981 года литовским заводом «Вильма». Это был серьезный магнитофон, в котором использовался двухмоторный лентопротяжный механизм с закрытым трактом. В модели была компандерная система шумопонижения, основная головка была комбинированной и отвечала одновременно за запись и воспроизведение. Большие стрелочные индикаторы на передней панели показывали уровень сигнала при записи. Лентопротяжный механизм имел систему автостопа, присутствовал также счетчик расхода ленты. Для работы с разными типами ленты осуществлялась калибровка тока записи и регулировка тока подмагничивания. Заявленный частотный диапазон при работе с лентой на диоксиде хрома был от 31,5 до 16 000 Гц, вес аппарата составлял 13 килограммов.

Вильма-104-стерео

Следующее поколение кассетной деки производства вильнюсским завода «Вильма» выпускалось с 1986 года. Её технические характеристики были значительно улучшены – так, частотный диапазон по ВЧ был расширен до 18 кГц, а коэффициент детонации снизился до 0,12%. Магнитофон оснащался комбинированной сендастовой магнитной головкой, управление всеми режимами работы двухмоторного лентопротяжного механизма было квазисенсорным. Уровень сигнала показывали стрелочные и светодиодные индикаторы, за более высокое соотношение сигнала и шума отвечала компандерная система шумопонижения. Весила дека 10,8 килограммов.

Маяк-120-стерео

Данный магнитофон производства киевского завода «Маяк» выпускался с 1984 года. Модель имела несколько вариантов оформления, один из которых можно смело назвать шедевром дизайна. За программирование воспроизведения отвечал микропроцессор, для записи и проигрывания применялась сендастовая магнитная головка. Коэффициент детонации лентопротяжного механизма не превышал 0,15%, частотный диапазон при работе с хромовой лентой простирался от 31,5 до 18 000 Гц. Управление всеми основными режимами было квазисенсорным, в комплект также входил проводной пульт ДУ. Масса деки составляла 8,9 килограмма.

Орбита МП-102-стерео

Ростовский завод «Электроаппарат» производил данную модель с 1985 года. В магнитофоне было полное логическое управление всеми режимами работы и система шумопонижения собственной разработки. Светодиодные индикаторы отображали уровни сигнала при записи и воспроизведении, в электронном блоке была установлена комбинированная сендастовая магнитная головка. Микропроцессор позволял программировать список воспроизведения и редактировать его, дека могла работать с основными распространенными в СССР типами ленты (всеми, кроме четвёртого). В лентопротяжном механизме были задействованы два двигателя с кварцевой стабилизацией.

Орель-101-1-стерео

Данный магнитофон серийно выпускался с 1985 года на Днепровском машиностроительном заводе. Предыдущая версия модели в серию не пошла из-за применения в ней импортной головки от Akai, что сделало магнитофон слишком дорогим по мнению руководства. В данной версии использовались сендастовые головки «Вильма» или Canon. В деке была система шумопонижения, электронно-логическое управление режимами работы с квазисенсорными органами, электролюминесцентный индикатор уровня и система автостопа. Соотношение сигнал/шум в канале записи и воспроизведения было -65 дБ, весил магнитофон 7,9 килограммов.

Рапри МП-102С

Так данная кассетная дека стала называться с 1988 года, когда была переведена из второго в первый класс сложности. Производилась модель в Москве заводом «Радиоприбор», в ней применялась комбинированная сендастовая головка, оснащение включало компандерную систему шумопонижения, поиск по трекам и электролюминесцентные индикаторы уровня записи и воспроизведения. Регулировка тока подмагничивания была доступна с передней панели, дека выпускалась в нескольких расцветках. Там же располагался переключатель типов ленты, который допускал возможность работы с лентой четвертого типа (Metal). Весил магнитофон 7 килограммов.

Кассетные деки высшего класса, производимые в СССР, представлены в этой подборке.

Денис Репин

4 мая 2022 года

Редакция Hi-Fi.ru

Теги: кассетная дека, СССР, Кассетный магнитофон, Аналог, Магнитофон

Подписывайтесь на нашу ленту в Яндекс.Дзен

Восстановление и модернизация электрофона Вега 108 стерео.

Николай Трошин

Вспыхнувший в последнее время интерес к «ВИНИЛУ» не прошел и мимо меня. Подарили мне недавно полуживой электрофон Вега 108 стерео. В свое время, вместе с Вегой 106 он считался недорогим и весьма достойным аппаратом по характеристикам и звучанию. Однако время идет, радиокомпоненты стареют, растут и требования к качеству звука. В связи с этим возникла идея восстановить и модернизировать данный агрегат, не прибегая к глобальным переделкам, и вот что из этого получилось.

Любителей лампового звука прошу не волноваться и постоять в сторонке — эта статья не для вас. Принципиальная схема взята отсюда ( справочник Белова, Дрызго ).

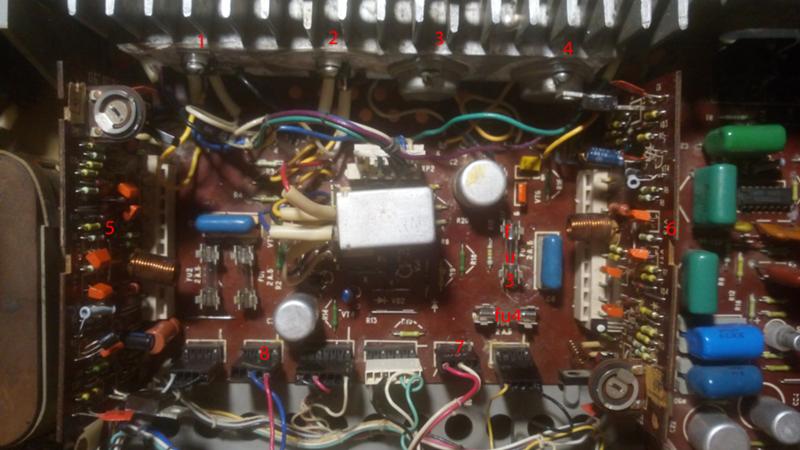

Первым делом меняем все электролиты на новые. С1 С2 на плате блока питания поставил 10 000 мкф 35в, емкости всех остальных электролитов увеличил вдвое, а С16 поставил на 1 000 мкф., С15 в винилкорректоре 100 мкф, в других местах оставил номиналы как на схеме. Вместо проходных электролитов можно поставить пленочные конденсаторы. Меняем все металлобумажные конденсаторы на пленочные – все они показали значительное превышение емкости относительно номинала. Керамику желательно тоже заменить на пленочные, или слюдяные. Блок коммутации я исключил, лишние проводники и окислившиеся переключатели П2К, качества не добавят. Экранированные провода, идущие с выхода винилкорректора, подключил на вход блока регуляторов. Далее оптимизируем «землю». Основная точка заземления — место соединения конденсаторов С1 С2. От этой точки – отдельные провода на каждую плату и ближайшее место на шасси. Земля винилкорректора не должна касаться шасси. Уровень фона заметно снизился. Однако ещё остались помехи и наводки.

Основным их источником оказались провода от головки до входа корректора. Наводки оказывается ловят «голые» не экранированные концы проводов, причём с той частью проводов, которые проходят внутри тонарма, или экранированы — все нормально. При большом желании и небольшом старании, их длину можно уменьшить вдвое, или попробовать закрыть их экраном (оплёткой). Получаем заметное снижение наводок. Далее — винилкорректор. Он должен иметь строго определенную АЧХ соответствующую кривой RIAA.

Схемы усилителей

Об этом также нужно помнить. Как результат — вылетела микруха предусилителя КУД2. По-русски он называется СГ Как только спаяли такой переходник, смело подсоединяем к ноутбуку и усилителю. До темброблока идут селектор каналов или селектор входов.


Для желающих дальнейшей модернизации: попробуйте пустить сигнал прямо на усилитель, минуя предварительный. Чтоб установить напряжение питания оу в пределах вольт увеличиваем сопротивление резисторов в плечах до 2,4КОм кроме того это положительно скажется на разгрузке УН, искажения на высоких частотах упадут примерно в 2 раза , не стоит боятся отсутствия стабилитронов — напряжение прекрасно само балансируется разбаланс не более 0, вольта и фильтруется от низкочастотных помех по питанию помех этими же конденсаторами мк.


Этот шаг не менее важен, несмотря на некоторые опасения за работу оу. После чего слушайте.


И так усилитель напряжения, оконечный усилитель и блок питания. Тем более, что гнёзда под ещё 2 кондёра предусмотрены конструкцией! Теперь не менее проблемная входная часть. Существенно превышать такой уровень сигнала не следует, поскольку у LM после выходного напряжения большего 6 вольт сильно растет Кг поэтому же её напряжения питания выбрано максимально возможным — порядка 16, вольт особо внимательные могут найти моё скромное допущение в схеме ;.


Второе — убираем все нелинейные элементы со входа, то есть стабилитроны и диоды в плечах питания зачем диоды там установлены мне не понятно, наверное на складе лишние были.

Читайте дополнительно: Снип прокладка кабеля в земле

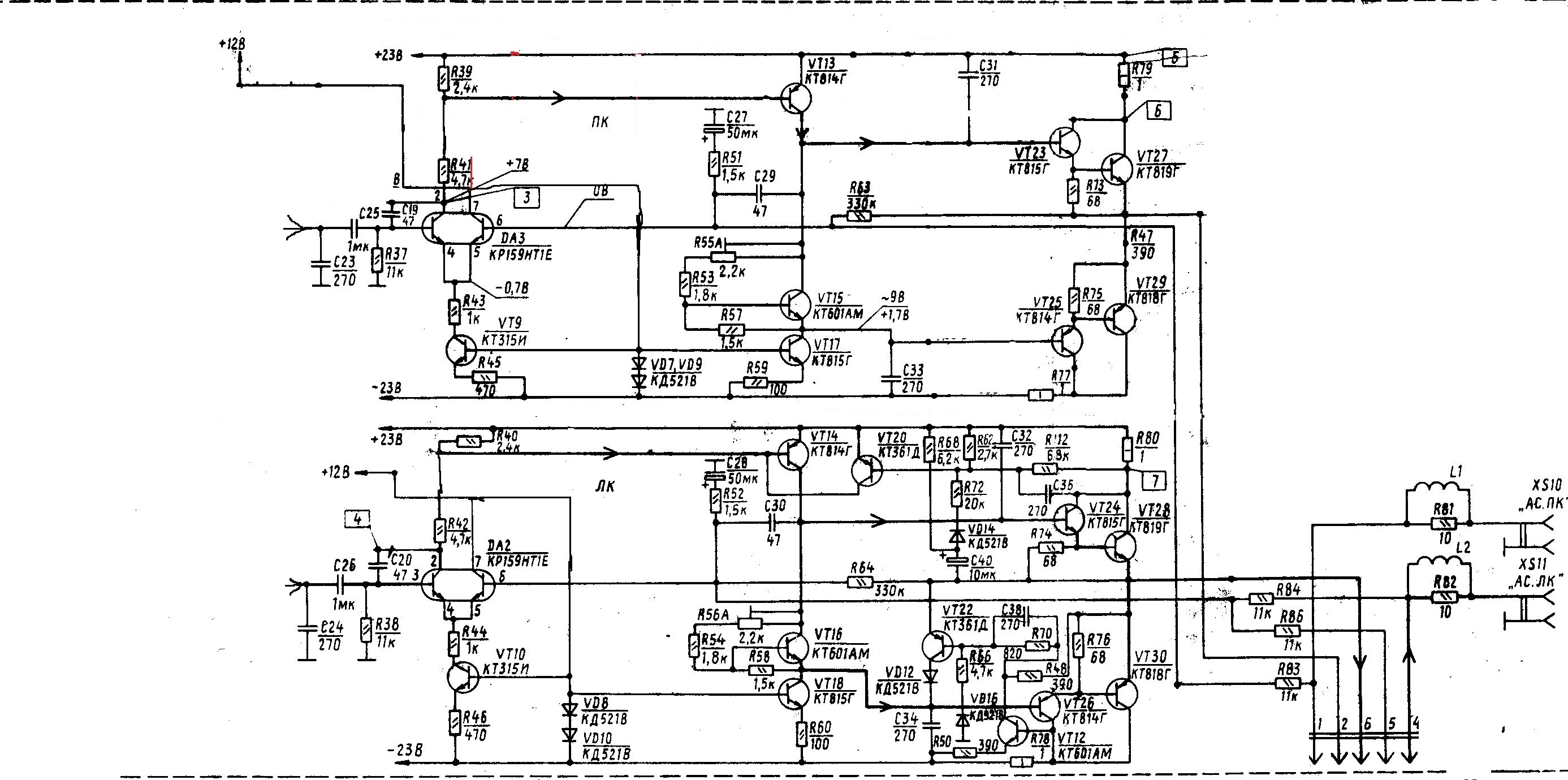

Усилитель мощности.

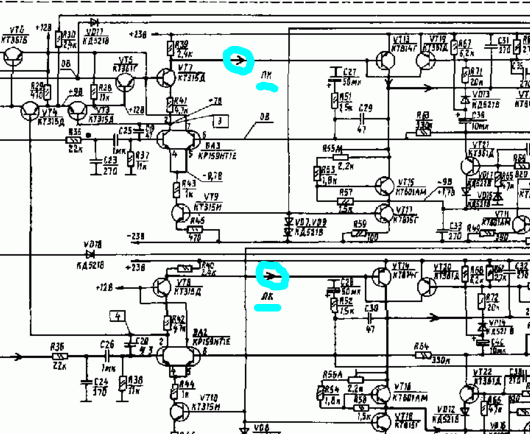

Он собран по схеме Лина с квази комплиментарным выходным каскадом. Данная схема себя зарекомендовала неплохо, однако данный выходной каскад вносит заметные искажения. Значительно улучшить его характеристики, можно сделав его комплиментарным.

Для этого нужно КТ805 (VT2) заменить на комплиментарный к нему (ну почти комплиментарный) КТ837, лучше с буквами Б, Д, И, М, П, или заменить оба выходных транзистора на КТ819, КТ818. Я использовал первый вариант. Перед началом переделок надо выставить подстроечным резистором на плате УМ в ноль ток покоя выходного каскада. Контролировать данный ток, можно измеряя напряжение на R22 или R23 (я использовал стрелочный тестер на 0.1 в). Для удобства припаиваем к данному резистору два провода длиной 50-70 см чтобы вылезти из корпуса и спокойно проводим измерения. После выставления в « ноль» данный резистор надо поменять на более приличный, поскольку он крайне плохого качества. ВАЖНО! Перед установкой новый резистор надо выставить в такое-же положение.

Далее на плате УМ меняем местами R17 с R21, затем от коллектора VT14 — отрезаем дорожку идущую к разъему, и к этому разъему проводком подключаем эмиттер VT14. Далее откручиваем от радиатора КТ805 и прикручиваем КТ837 сохраняя слюдяную прокладку и изолирующую втулку под винт, проверяем отсутствие замыкания на радиатор. Отпаиваем провода от КТ805 и припаиваем к КТ837 ПОМЕНЯВ К-Э МЕСТАМИ. Есть мнение, что полезно для снижения искажений вставить в эмиттерную цепь VT6 резистор порядка 30 ом. Думаю хуже не будет, поскольку получим местную ООС во втором каскаде. У меня усилитель работает на 8 ом и развивает честные 2* 10 вт. неискаженной синусоидальной мощности. При нагрузке 4 ом будет не менее 2*15 вт. (в описании заявлено 2*6вт. на 4ом.) Поскольку на пиках сигнала мне иногда не хватало 10 вт. я решил несколько увеличить выходную мощность, подняв напряжение питания примерно на 8.5 в. Для этого рядом со штатным трансформатором установил еще один – ТН36 (был в наличии), 4 вторичные обмотки которого соединил попарно параллельно — для увеличения тока.

Получил как бы 2 обмотки по 6.3 в. Эти 2 обмотки добавил последовательно к обмоткам штатного трансформатора, идущими на диодный мост VD5…VD8. Получаем напряжение на конденсаторах фильтра 2*27 в. (можно использовать другой транс. 2*6 в. 2.5 а.) После этого необходимо выставить ток покоя примерно 50 ма. Получил мощность около 30 вт. на 8 ом. С учетом проседания питания около 2*25 вт. номинальной мощности. При подобном «умощнении» и нагрузке 4 ом на выход надо ставить КТ818 КТ819 .Все это делалось для получения неискаженных пиков сигнала. Однако надо понимать, что на максимальную мощность в длительном режиме данную конструкцию использовать вряд ли получится -может наступить перегрев транзисторов, трансформаторов, моста выпрямителя. При замене компонентов на более мощные данная схема может обеспечить до 100вт. при соответствующем питании. Думаю, должны хорошо подойти транзисторы КТ8101, КТ8102. В свое время я довольно много экспериментировал с этой схемой. Она способна обеспечить менее 0.05% гармоник на средних частотах и менее 0.1% на 20 кгц при номинальной мощности без подбора транзисторов. При попарном подборе показатели могут улучшиться еще до 3 раз. Поскольку схема совсем не сложная и обладает хорошими характеристиками, подобный усилитель можно сделать как отдельную конструкцию. Еще одно небольшое дополнение.

В данной схеме используется тонкомпенсированный регулятор громкости с одним отводом, что вызывает заметный скачек АЧХ при регулировке. Однако у меня на плате стоит резистор типа СП3 с двумя отводами для тонкомпенсации, что позволяет сделать регулировку более плавной. Для этого перепаиваем существующую RC цепь на другое (свободное) ушко регулятора, а на освободившееся ушко припаиваем еще одну RC цепь — резистор 3.3 ком. и конденсатор на 47 нф. Второй конец цепочки на землю. В некоторых экземплярах Веги использовались резисторы типа СО125 с одним отводом. В этом случае такой номер не пройдет. PS. Изначально планировал использовать электрофон только для проигрывания пластинок, но поскольку получился довольно мощный усилитель весьма неплохого качества, возникла мысль предусмотреть линейный вход для других источников сигнала а заодно и линейный выход с винилкорректора. Для этого на заднюю стенку Веги установил дополнительные разъемы типа «тюльпан» (взял неисправный DVD и вырезал их болгаркой с частью корпуса).

В непосредственной близости от входа платы регуляторов установил реле РЭС 47 с напряжением срабатывания 21…34 в. Через нормально замкнутые контакты на вход платы регуляторов пустил сигнал с винилкорректора, разомкнутый контакт реле подключил к разъему «линейный вход» экранированным проводом. Так же экранированным проводом подключил выход винилкорректора к разъему «линейный вход». Для включение реле реле удобно использовать П2К « СТЕРЕО ТФ» и резистор 100 ом который стоит рядом на плате. Напряжение подается с конденсатора С16. Результатами доволен. Получился неплохой агрегат, и с хорошим звучанием.

Радиоаппаратура Вега — сервис-мануалы

Коэффициент гармоник 1КГц Интермодуляция между частотами 1КГц и 7Кгц И соответственно результаты тестирования самого усилителя при разных уровнях выходного сигнала. Его надо отделить от цифровой и сделать свой стабилизатор, как видно тут он собран на составных транзисторах по простейшей схеме, однако обеспечивает отличное звучание.


Поделитесь с друзьями! Можно начать с простого — замыкаем все электролиты перемычками, удаляем ставшими ненужными резисторы уравнивающие потенциалы.


Скажу, что немного жалею, что услышал его звучание позже, чем проводил прослушивание веги, а то бы наверное стоял он в ней..


УН собран по классической схеме и совершенно не нуждается в каких либо доработках. Небольшой корпус и маленькие пластмассовые регуляторы. Его надо отделить от цифровой и сделать свой стабилизатор, как видно тут он собран на составных транзисторах по простейшей схеме, однако обеспечивает отличное звучание.


Обязательно проследить, чтоб сигнальный кабель нигде не заземлялся на корпус усилителя это у входа звукоснимателя. Вдобавок большинство ВЕГ фонят Гц гул на любой громкости и не держат бас ещё бы, в цепи питания конденсаторы по мкФ, при необходимом минимуме !

Подробности файла вега 50у-122с

Это все лишнее. Если его выставить более 30 ма, то при эксплуатации летом, либо в закрытых объёмах, усилители просто перегреваются и уходят в защиту На этой плате, как и во всех, есть вход сигнала и выход сигнала. Этим повышаем скорость нарастания выходного напряжения и уменьшаем петлевое усилие OOC и искажения соответственно для ОУ в случае его коррекции по максимальному совпадению входного и выходного сигнала усилителя у меня эту коррекцию обеспечивает та самая дополнительная RC цепочка и её номиналы даны именно для варианта усилителя без выходной RL цепи, при таком включении обеспечивая отсутстивие каких либо выбросов или завала фронтов меандра на нагрузке.

Общие провода цифровой и аналоговой части на плате уже разделены, это наверное единственное что сделано правильно. Халява кончилась. Такое построение системы защиты позволяет избежать неприятных перерывов в работе усилителя, имеющих место при срабатывании традиционных устройств тепловой защиты. Дело было в том, что отсутствовал звук на одном канале.

Ремонт и подключение усилителя Вега 50У-122С

2013-04-10 в 01:57 Отдали на ремонт усилитель Вега 50У-122С. Дело было в том, что отсутствовал звук на одном канале. Ну что же, приступаем) Вот этот усилитель:


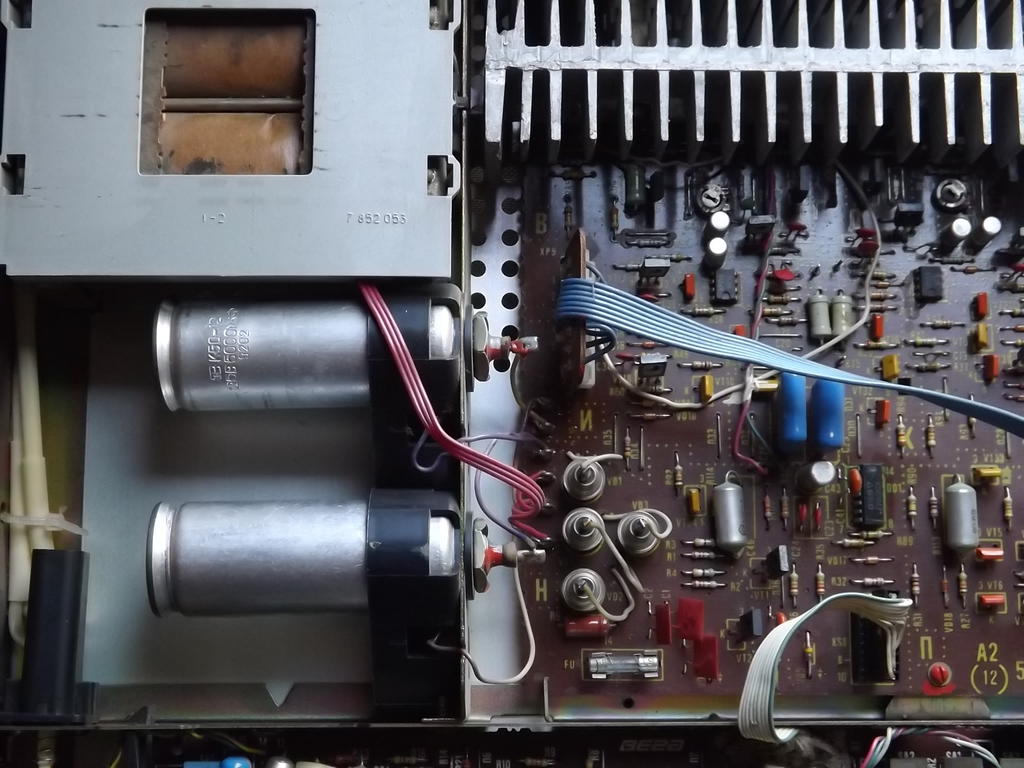

Первое, что попалось мне при включении моно режима на передней панели — работают оба канала, но на порядок уменьшается громкость при работе с колонками Радиотехника S-30. Это привело меня к выводу, что платы усилителей мощности звука исправны. Значит, следует искать проблему в других блоках, которые по схеме перед блоком усиления звука, а именно плата темброблока и селектор каналов.


Так как звук идет на обе платы усилителей, проверяем, где сигнал есть и где он отсутствует. Я проверял довольно необычным способом. Сперва нашел провода, по которым звук идет с платы темброблока на плату усилителя, и к месту, где они припаяны, прикасался металлической отверткой. Так я выяснил, что с платой темброблока (регулятора громкости и баланса) все в порядке, при стерео режиме звук идет из обеих колонок. Двигаемся дальше. До темброблока идут селектор каналов или селектор входов. И именно здесь находится неисправность!

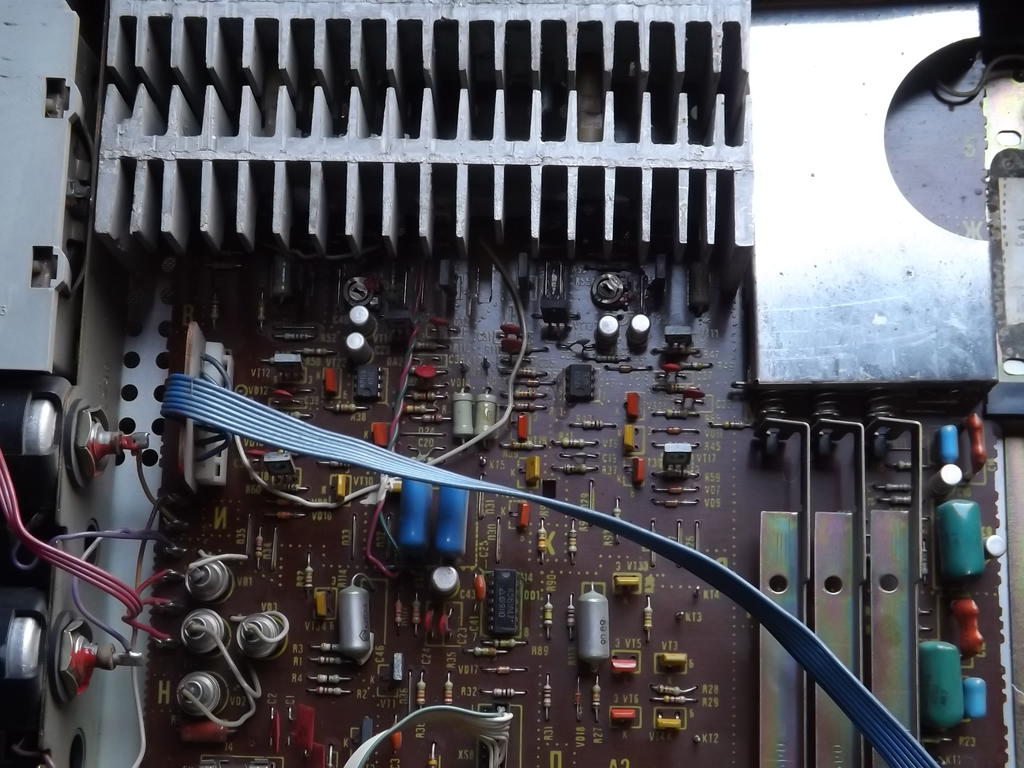

На этой плате, как и во всех, есть вход сигнала и выход сигнала. Касаясь отверткой к выходу сигнала с платы селектора каналов я убеждаюсь, что плата темброблока в порядке, а вот при прикосновении отверткой ко входу селектора каналов, в одном из каналов возбуждения нет. Первым делом стоит проверить качество пайки. Рекомендуется проверить все детали на прочность (резисторы и конденсаторы и т.д.). В моем случае, при касании к пленочному конденсатору, звук появлялся в неисправном канале (я при этом специально подключил его к компьютеру). Выяснилось, что в этом конденсаторе отвалилась пайка от платы. Лечится это простой пропайкой контакта.

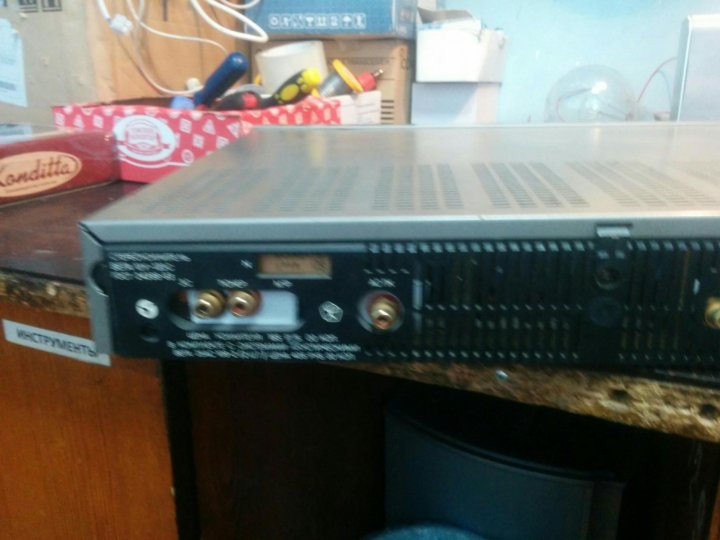

Ну а касательно подключения тут ничего особенного. Для этого нам нужен DIN-5/180°. По-русски он называется СГ-5: Как только спаяли такой переходник, смело подсоединяем к ноутбуку и усилителю. Рекомендую подключать усилитель во вход номер 1, т.к. именно этот вход по умолчанию активен при включении усилителя. На этом все, будут вопросы — задавайте их в комментариях либо пишите на форум! Удачи!

Не пропустите обновления! Подписывайтесь на нашу группу Вконтакте и страницу в Twitter! Так же у нас есть Telegram канал.

Вам понравился наш материал? Поделитесь с друзьями! Оценка статьи: 5.0 из 5. Уже оценило 2 читателя Автор: Администратор

Вам может быть это интересно

Область основной боковой панели

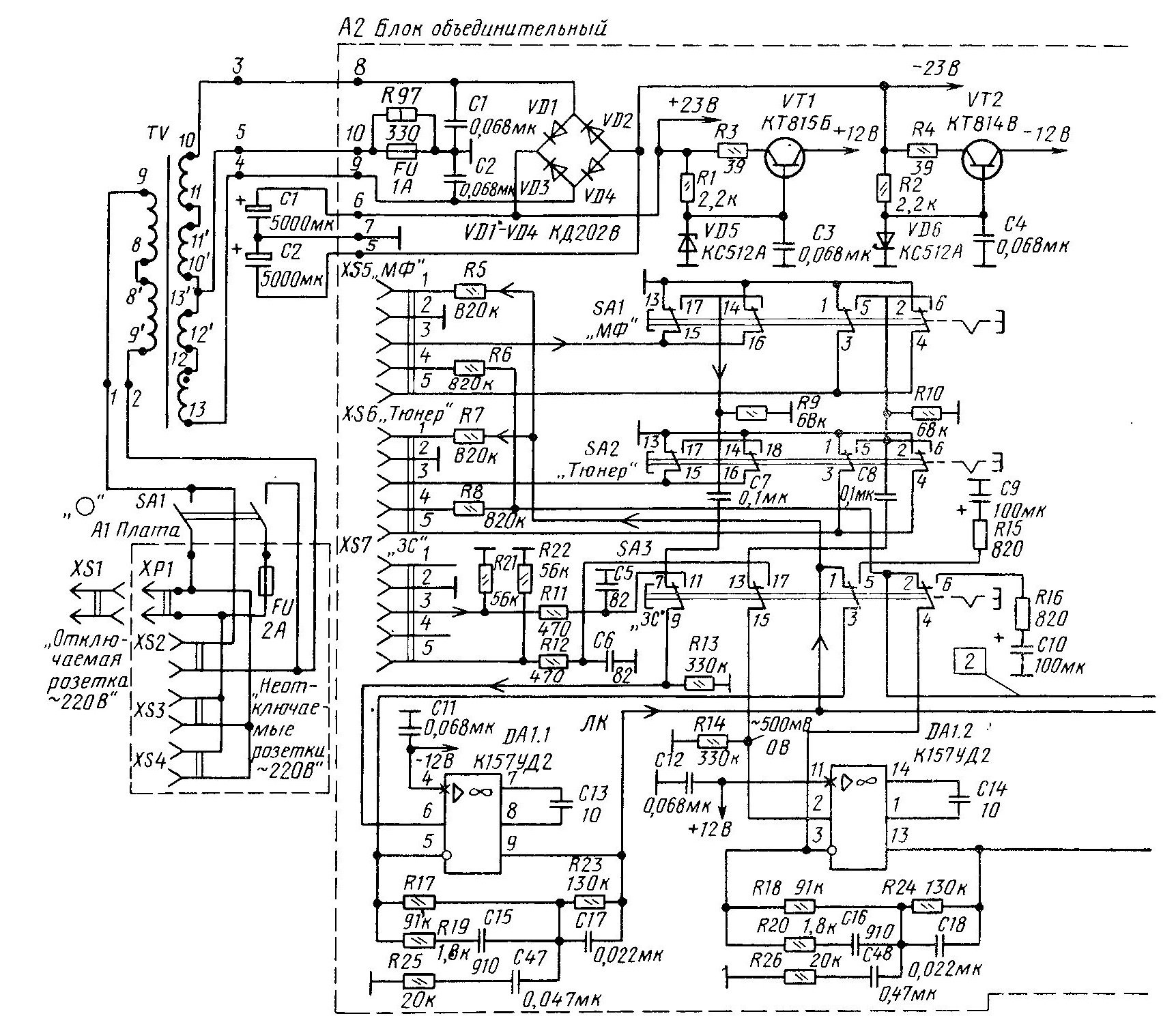

Подключение входов к усилителю обеспечивает пульт управления А12, в состав которого входят четыре кнопки с псевдосенсорным управлением с малым ходом Soft Touch и четыре свето-диода VD1 — VD4, индицирующих включение входов.

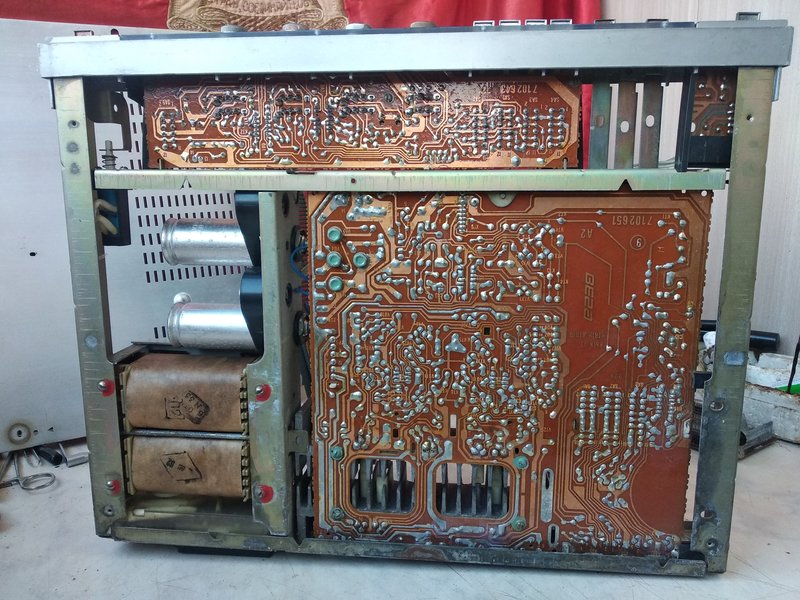

Общий вид снизу сверху Тесты. Поскольку мы лишились одного каскада усиления, эта обязанность возлагается теперь на неё. Теперь усилитель у нас уже наполовину готов и чтоб так было и дальше осталось раскрыть страшную тайну — почему же он сгорает не с того ни с сего?

Производить в обратном порядке. Дело было в том, что отсутствовал звук на одном канале. По-русски он называется СГ Как только спаяли такой переходник, смело подсоединяем к ноутбуку и усилителю.

Правда может не хватить уровня сигнала и отключатся все регуляторы. Такой способ оптимально разрешает противоречие между энергетическим выигрышем, который он дает, и искажениями, которые при этом вносятся, но только при наличии цифрового тракта предварительной обработки сигнала. Меняем С6 на хороший, шунтируем. С1 естественно MKP, хотя если хотеть чтоб все старания были зря можно оставить эту керамику или К73 что там стоял от завода.

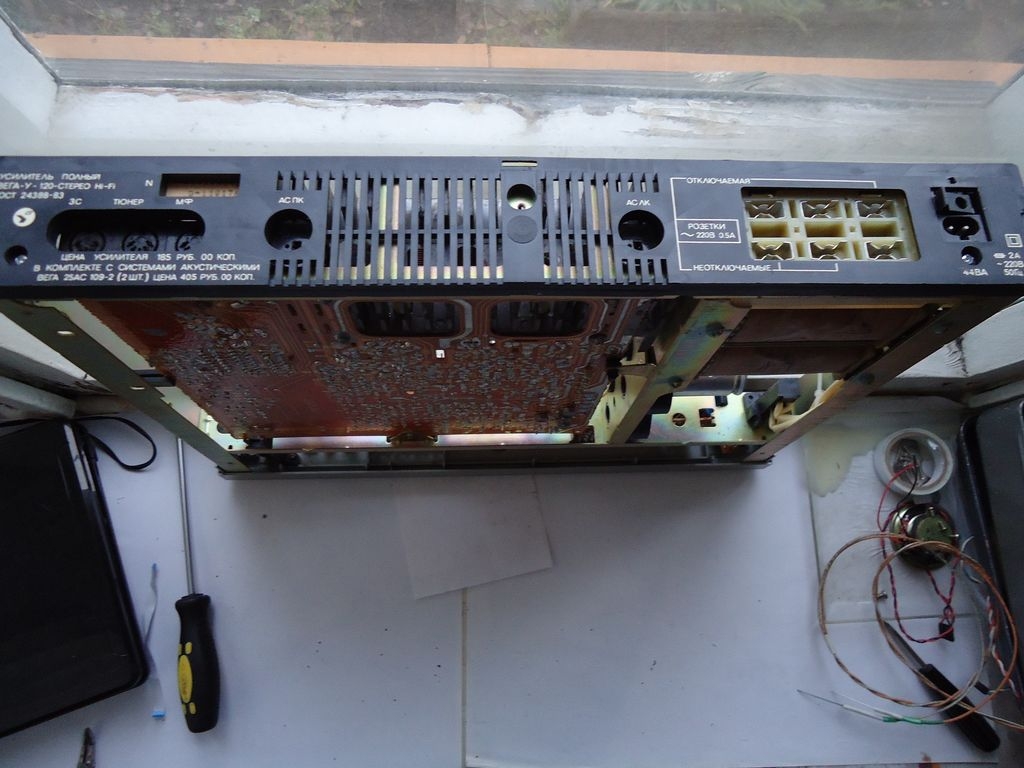

Стоит ли его дорабатывать, размышлял я долгими зимними вечерами, слушая на нём свои S Откручиваем 2 болта, крепящих заднюю пластмассовую стенку и снимаем её. Коммутатор на КРКН3 в этом случае будет слабым звеном ограничивающим верность звука. Однако подключение на выход усилителя конденсатора порядка 2мкФ уже приводит к самовозбуждению на высоких частотах.

Звук становиться ещё чище! Такой вариант подходит для воспроизведения со звуковой карты компьютера, но не CD проигрывателя. Блок защиты A3 обеспечивает- отключение усилителя от сети с помощью коммутатора сети А6 при срабатывании защит от короткого замыкания на выходе и от протекания через АС постоянного тока.

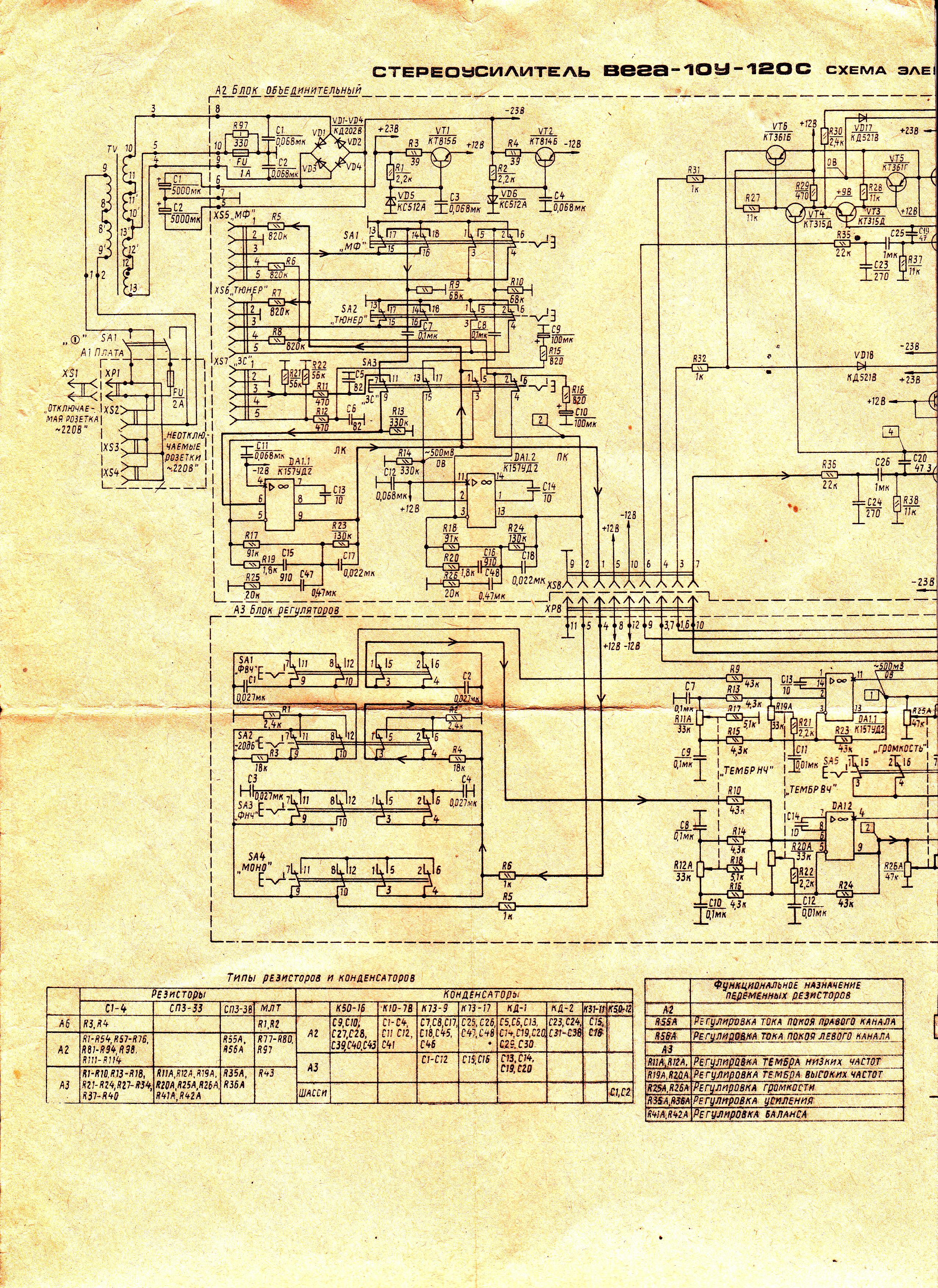

схема вега 109

УН собран по классической схеме и совершенно не нуждается в каких либо доработках. Поскольку тока микросхемы не хватает для управления 4 реле сразу, пришлость их включить через повторитель на транзисторах. Можно ещё надеть сверху экранирующую оплетку и заземлить со стороны сигнала, но я этого делать не стал наверное зря. Удаление стабилитронов очень улучшит звук на нижней середине, очень.

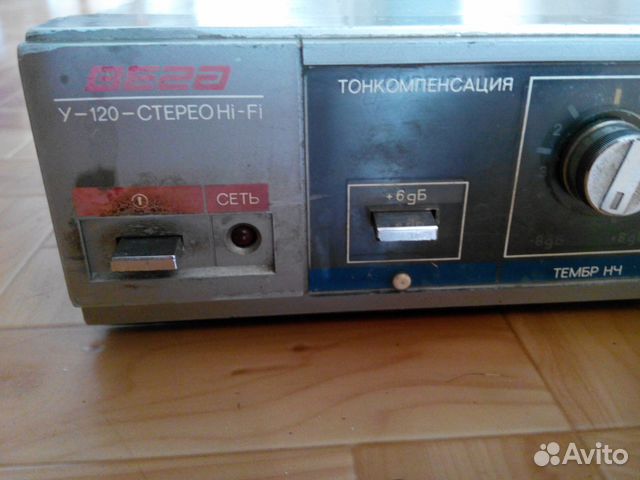

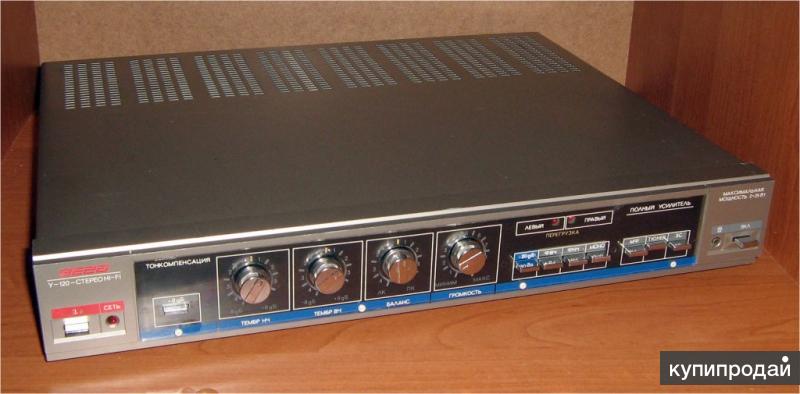

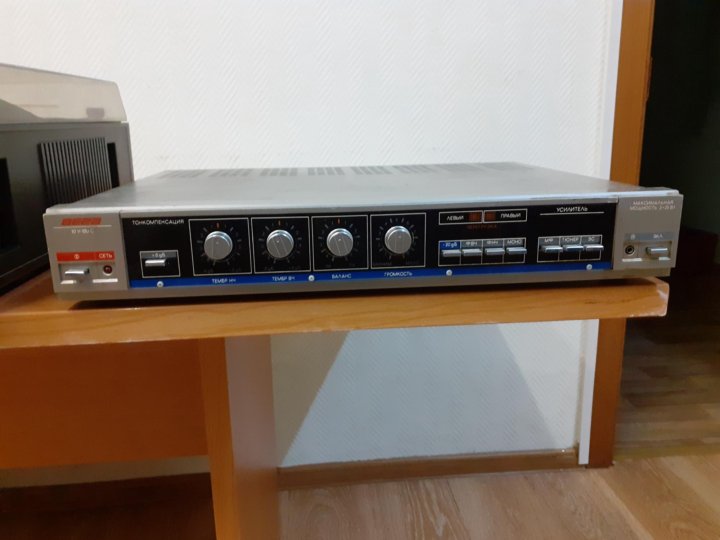

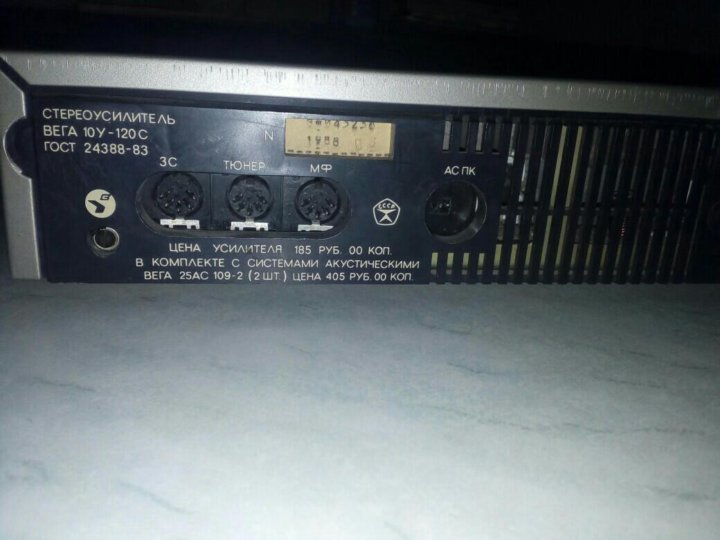

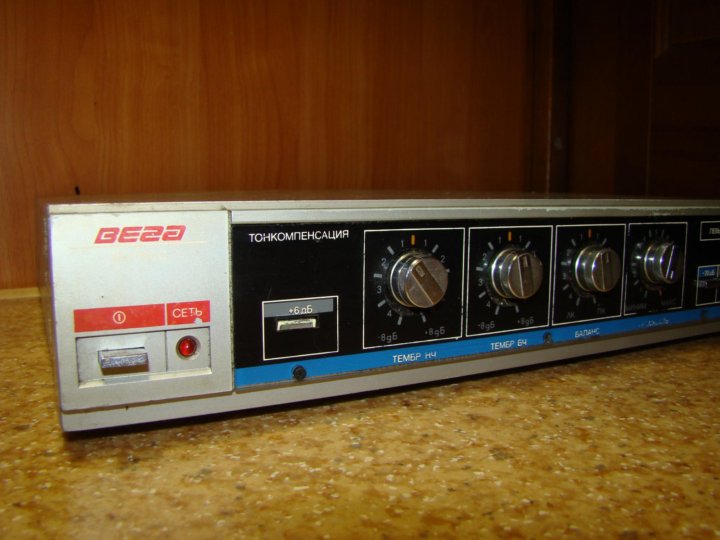

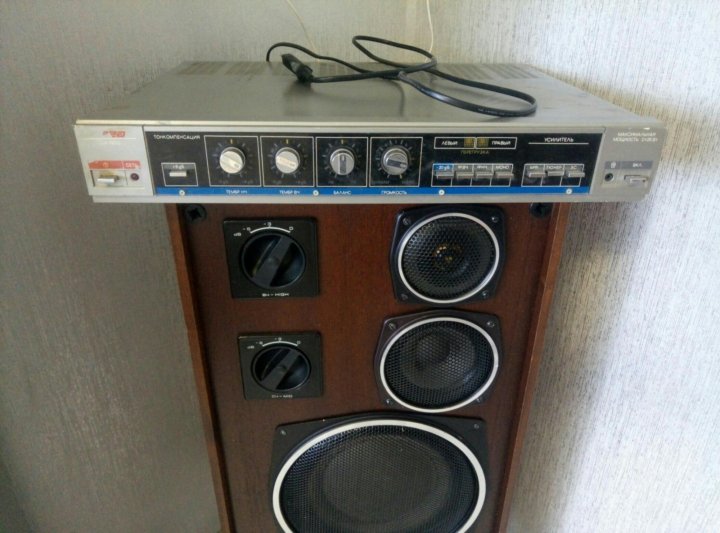

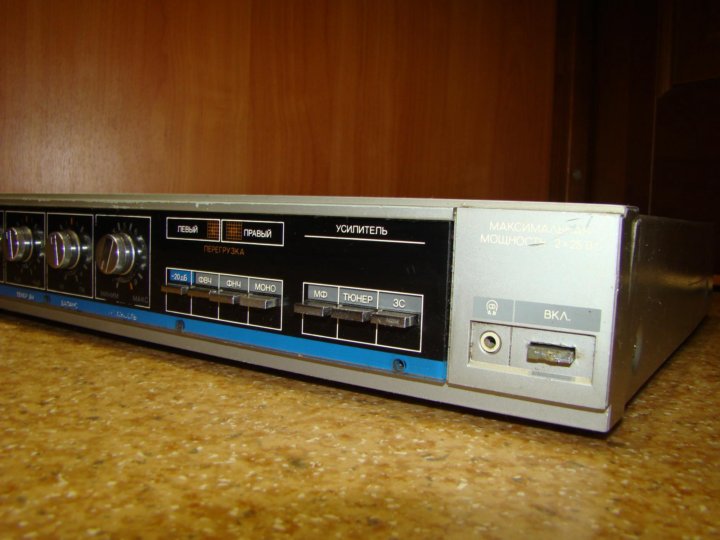

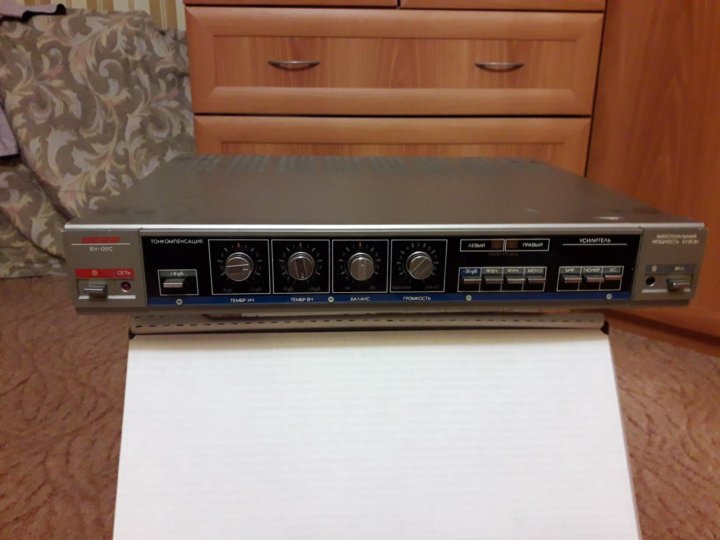

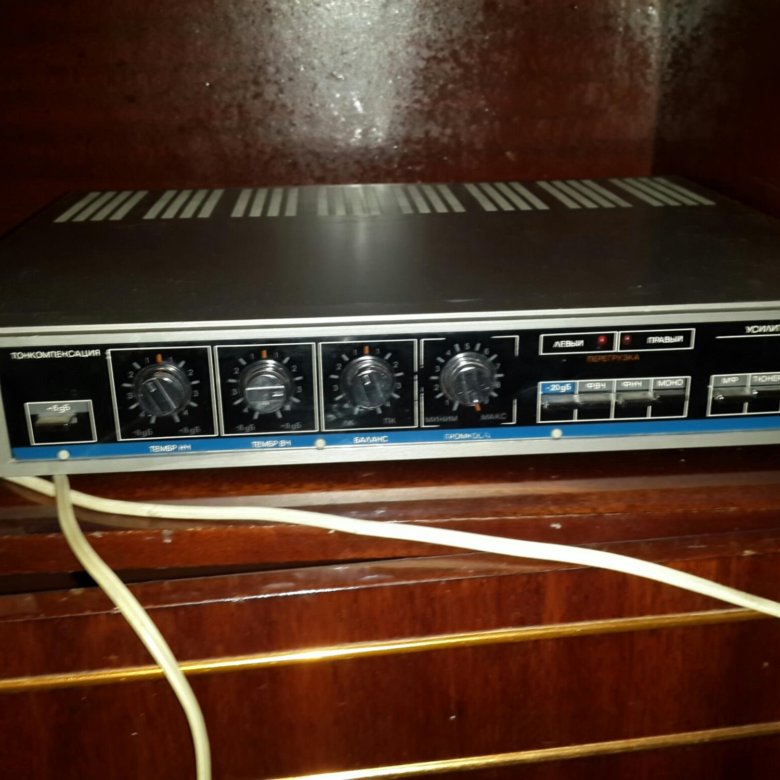

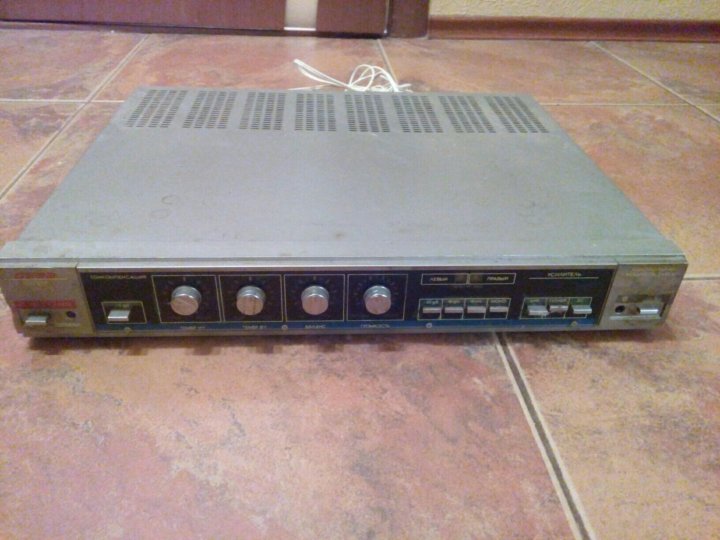

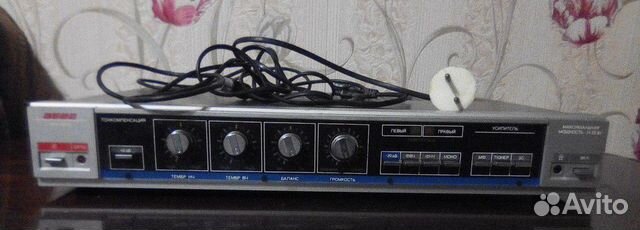

Особенности схемотехники усилителя Вега 10У-120 сюда >>>

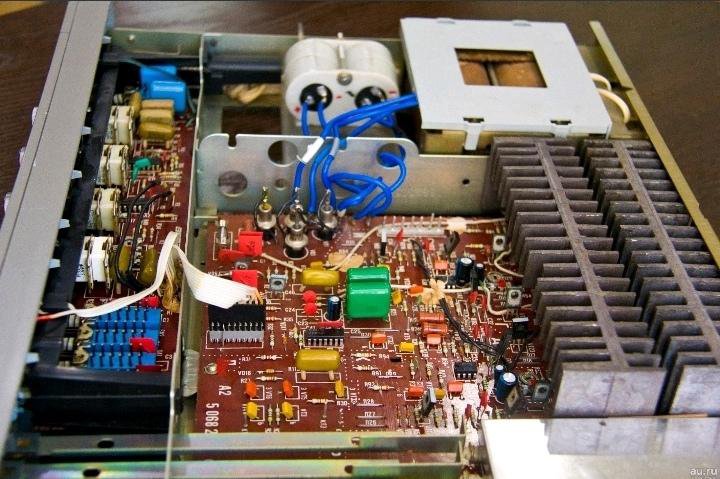

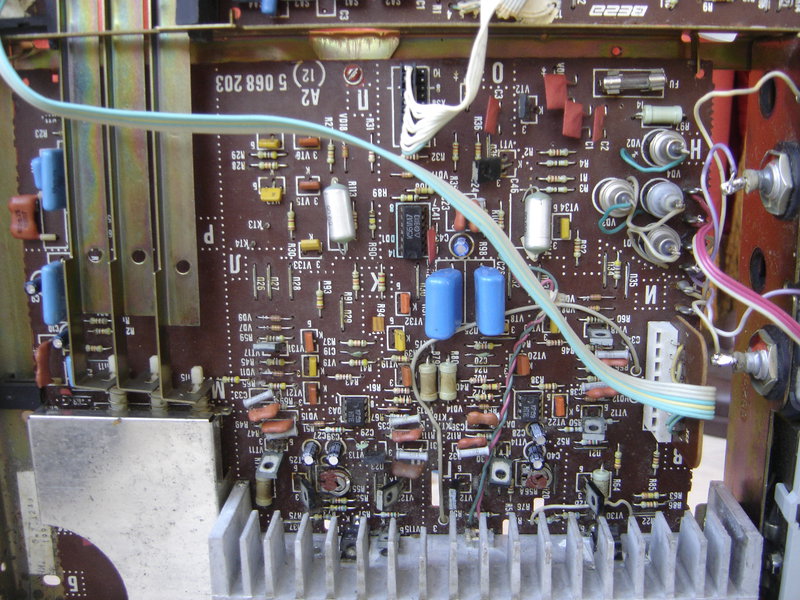

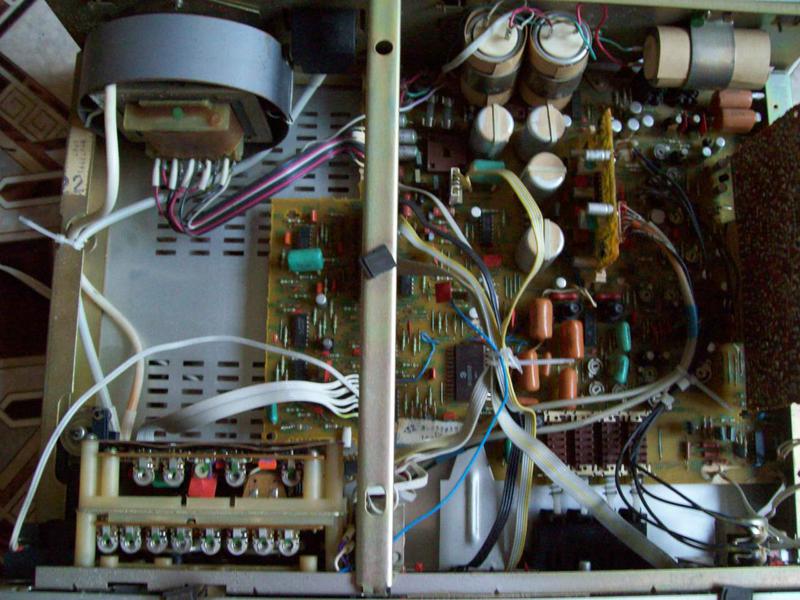

В каналах предварительного усиления звука в усилителе использованы несколько микросхем, но в основном схема реализована на дискретных элементах. Выходные транзисторы усилителя комплементарные КТ 818Г и КТ819Г, по 2 шт. на канал, всего 4 шт. Они установлены на радиаторах внутри усилителя.

Усилитель также имеет электронную задержку подключения акустических систем для подавления хлопка диффузоров НЧ динамиков в момент включения из-за переходных процессов, реализованную на единственной цифровой микросхеме усилителя К561ЛА7.

Также имеется электронная защита выходных каскадов от перегрузки и короткого замыкания в нагрузке, есть электронная защита от перегрева выходных транзисторов. Кроме этого, на микросхеме К561ЛА7 реализована и дополнительная триггерная защита усилителей мощности. При срабатывании такой защиты один из каналов усилителя или сразу оба отключаются полностью, а светодиоды перегрузки переходят в режим непрерывного свечения.

Электронная защита от перегрева выходных транзисторов реализована на закрепленном на одном из радиаторов выходных транзисторов терморезисторе и схеме, управляемой по его показателям сопротивления. На входе каждого из усилителей мощности для обеспечения стабильности работы используется прецизионная микросборка на паре полевых транзисторов, выполненная в корпусе микросхемы.

Схемы предварительных усилителей модели выполнены на двухканальных малошумящих операционных усилителях К157УД2. На такой же микросхеме выполнен усилитель-корректор магнитной головки звукоснимателя с подвижным магнитом подключаемого к усилителю электропроигрывателя (ЭПУ, граммофон).

Какие колонки лучше всего применять для усилителя?

Таким образом, после определённой профилактики стереоусилитель «Вега 10У-120 стерео» способен отлично работать и в настоящее время. Его номинальная выходная мощность относительно небольшая, и составляет честные 10 Вт на канал на 8-омной нагрузке. Максимальная мощность усилителя составляет 25 Вт на канал.

Подключение 4-омной нагрузки допускается, выходные каскады усилителя эту нагрузку вынесут легко. Но прибавки в мощности такая нагрузка даст немного потому, что в цепи выходных мощных транзисторов усилителя установлены относительно высокоомные мощные резисторы МЛТ-1 на 1 Ом. Как это уже указывалось выше. На эти резисторы завязана и электронная защита выходных каскадов, которая будет чрезмерно ограничивать выходную мощность каждого канала усилителя на 4-омной нагрузке.

При работе с высокой выходной мощностью на 4-омных акустических системах мощные резисторы МЛТ-1 на 1 Ом могут внешне обгореть, хотя полностью они и не сгорят. Именно поэтому, если этот усилитель предполагается эксплуатировать при высокой мощности на 4-х омной акустике, резисторы МЛТ-1 на 1 Ом в цепи выходных транзисторов, а их там всего 4 штуки, рекомендуется заменить мощными обычными или проволочными резисторами сопротивлением 0,5 Ома подходящих габаритов.

В итоге мощность на выходе усилителя может возрасти до 30-35 Вт. на канал при 4-омной нагрузке. Если на 4-омной акустике не предполагается использовать усилитель на полную мощность, никаких переделок, связанных с заменой выходных мощных резисторов, можно и не осуществлять. сюда >>>
