Реле зажигания ваз 2105 где находится фото. Реле зажигания ВАЗ 2105: расположение, признаки неисправности и замена

Где находится реле зажигания на ВАЗ 2105. Как определить неисправность реле зажигания. Как правильно заменить реле зажигания на ВАЗ 2105. Какие функции выполняет реле зажигания в автомобиле.

Расположение реле зажигания в ВАЗ 2105

Реле зажигания в ВАЗ 2105 находится под панелью приборов слева от рулевой колонки. Чтобы получить к нему доступ, необходимо снять декоративный кожух под рулем. Реле крепится на специальном кронштейне и подключено к электропроводке автомобиля через разъем.

Точное расположение реле зажигания:

• Под панелью приборов
• Слева от рулевой колонки
• За декоративным кожухом
• На специальном металлическом кронштейне

Функции реле зажигания в автомобиле

Реле зажигания выполняет несколько важных функций в электрооборудовании ВАЗ 2105:

• Подает напряжение на катушку зажигания при включении зажигания
• Отключает катушку зажигания при выключении зажигания
• Защищает цепь зажигания от перегрузок
• Предотвращает разряд аккумулятора при выключенном двигателе

Таким образом, реле зажигания играет ключевую роль в работе системы зажигания автомобиля. При его неисправности могут возникнуть проблемы с запуском и работой двигателя.

Признаки неисправности реле зажигания ВАЗ 2105

Определить неисправность реле зажигания можно по следующим характерным признакам:

• Двигатель не запускается или запускается с трудом
• Двигатель глохнет во время движения
• Перебои в работе двигателя
• Увеличенный расход топлива
• Не работает или работает с перебоями электрооборудование автомобиля

При появлении данных симптомов следует проверить исправность реле зажигания и при необходимости заменить его.

Как проверить исправность реле зажигания?

Проверить работоспособность реле зажигания ВАЗ 2105 можно следующими способами:

1. Визуальный осмотр. Проверьте реле на наличие следов оплавления, трещин или других повреждений корпуса.
2. Проверка тестером. Измерьте сопротивление обмотки реле — оно должно быть в пределах 70-100 Ом.
3. Проверка работы. Подайте напряжение 12В на управляющие контакты реле — должен быть слышен щелчок срабатывания.
4. Замена на заведомо исправное. Установите на место проверяемого реле заведомо рабочее и проверьте работу системы зажигания.

При выявлении неисправности реле зажигания его необходимо заменить на новое.

Порядок замены реле зажигания на ВАЗ 2105

Для замены реле зажигания на ВАЗ 2105 выполните следующие действия:

1. Отключите аккумулятор
2. Снимите декоративный кожух под рулевой колонкой
3. Найдите реле зажигания на кронштейне
4. Отсоедините разъем от реле
5. Снимите старое реле с кронштейна
6. Установите новое реле на кронштейн
7. Подключите разъем к новому реле
8. Установите на место декоративный кожух
9. Подключите аккумулятор
10. Проверьте работу системы зажигания

При замене обязательно используйте реле зажигания, подходящее по характеристикам к ВАЗ 2105. Неправильно подобранное реле может привести к сбоям в работе электрооборудования.

Выбор нового реле зажигания

При выборе нового реле зажигания для ВАЗ 2105 следует учитывать следующие моменты:

• Тип реле — электромагнитное 4-контактное
• Рабочее напряжение — 12В
• Сила коммутируемого тока — не менее 30А
• Сопротивление обмотки — 70-100 Ом
• Совместимость с автомобилем ВАЗ 2105

Рекомендуется использовать оригинальные реле или качественные аналоги от проверенных производителей. Это обеспечит надежную работу системы зажигания вашего автомобиля.

Профилактика неисправностей реле зажигания

Чтобы избежать преждевременного выхода из строя реле зажигания на ВАЗ 2105, рекомендуется выполнять следующие профилактические меры:

• Регулярно проверяйте состояние электропроводки автомобиля
• Следите за чистотой подкапотного пространства
• Не допускайте попадания влаги на электрооборудование
• Своевременно заменяйте изношенные элементы системы зажигания
• Используйте качественные комплектующие при ремонте

Соблюдение этих простых правил поможет продлить срок службы реле зажигания и обеспечить надежную работу электрооборудования вашего ВАЗ 2105.

Заключение

Реле зажигания является важным элементом электрооборудования ВАЗ 2105. Оно обеспечивает правильную работу системы зажигания и других электрических компонентов автомобиля. При появлении признаков неисправности реле зажигания необходимо провести его диагностику и при необходимости заменить. Правильный подбор и установка нового реле зажигания позволит восстановить работоспособность электросистемы вашего автомобиля.

ВАЗ 2105 | Проверка и замена реле

Руководства ￫ ВАЗ ￫ 2105 (Жигули)

	Вам потребуются
ключ «на 8» отвертка

Перед началом работы

Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1.

	Реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения установлены на щите передка кузова автомобиля (в салоне под панелью приборов, за блоком предохранителей, слева от рулевой колонки). Блок предохранителей для наглядности снят.
	Все перечисленные реле одного типа – 90. 3747-10.
	Маркировка реле (тип, товарный знак завода-изготовителя и схема расположения контактов) нанесена на крышке корпуса.
	Для проверки реле подключите его согласно схеме к внешнему источнику питания напряжением 12 В (например, к аккумуляторной батарее). При исправном реле лампа должна загореться. Если лампа не загорается, замените реле.

Замена реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения, зажигания

	Реле контрольной лампы стояночного тормоза типа РС-492 расположено под панелью приборов слева от рулевой колонки.
	Маркировка реле (его тип и товарный знак завода-изготовителя) нанесена на крышке корпуса.

	Вам потребуется
отвертка

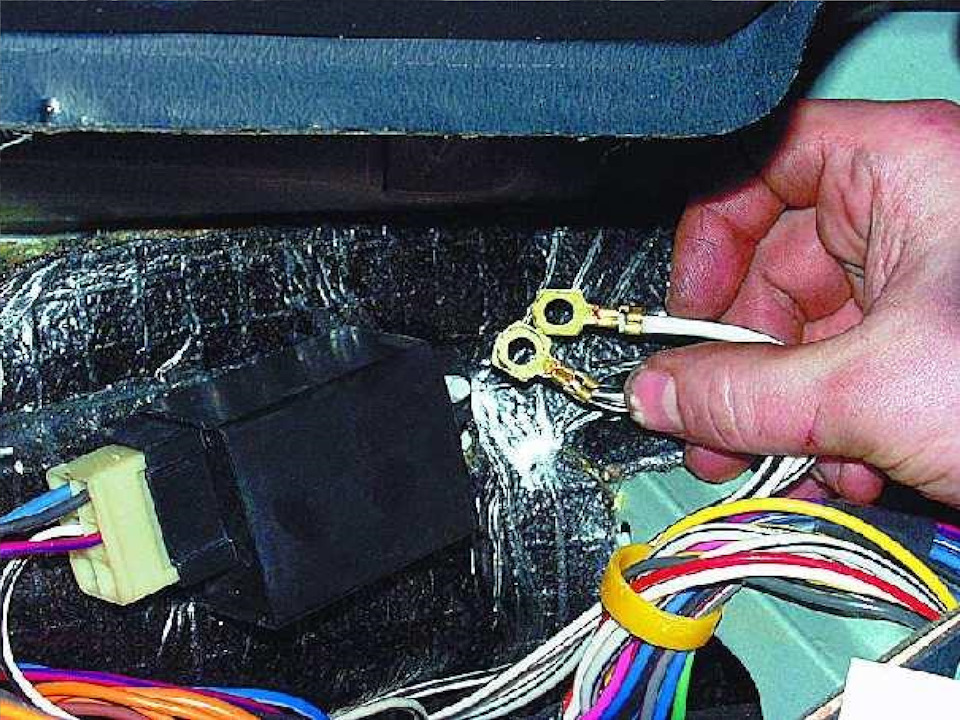

	Реле очистителя ветрового стекла типа РС-514 установлено под обивкой левой боковины кузова.
	Маркировка реле (его тип, товарный знак завода-изготовителя) нанесена на крышке корпуса.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните винт крепления и снимите реле с кронштейна кузова. 2. Выньте реле из соединительной колодки. 3. Установите новое реле на соединительную колодку и закрепите его на кронштейне винтом. 4. Реле включения зажигания (типа 90.3747-10) расположено под панелью приборов справа от рулевой колонки. Для его замены выполните операции 2 и 3.

Замена реле контрольной лампы стояночного тормоза

5. Нанесите маркировку на провода и крышку корпуса реле. 6. Отсоедините наконечники проводов от реле и снимите его. 7. Установку реле проводите в последовательности, обратной снятию.

Замена реле очистителя ветрового стекла

8. Подденьте отверткой два пистона крепления обивки (показан один) и. .. 9. …снимите обивку боковины кузова. 10. Отогните коврик пола в сторону и… 11. …отверните два винта крепления реле к боковине кузова. 12. Снимите реле с боковины кузова.     13. Разъедините соединительную колодку проводов, идущих к реле (под панелью приборов), и снимите реле с автомобиля. Установку реле выполняйте в порядке, обратном снятию.

Замена реле-прерывателя указателей поворота и аварийной сигнализации

	Вам потребуется
ключ «на 10»

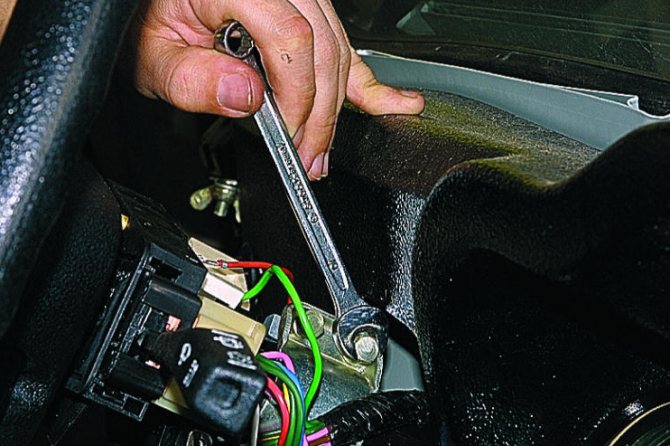

	Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова.
	Маркировка реле нанесена на крышке его корпуса.

14. Отожмите с внутренней стороны панели приборов две пружинные защелки, расположенные по бокам комбинации приборов, и… 15. …выньте комбинацию из панели приборов. 16. Отверните гайку крепления троса спидометра и… 17. …отсоедините трос спидометра от комбинации приборов. 18. Промаркируйте колодки и разъемы проводов. 19. Отсоедините колодки от комбинации приборов и снимите комбинацию.   20. Отверните гайку крепления реле и снимите реле со шпильки передка кузова. 21. Отсоедините реле от колодки проводов (показана стрелкой). Установку реле выполняйте в порядке, обратном снятию.

Реле зажигания ваз 2114 где находится

• Принцип действия
• Признаки неисправности реле
• Как поменять реле зажигания

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Реле зажигания ваз 2114

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Расположение реле зажигания ваз 2114

Как подключить и настроить

Чтобы произвести установку своими руками правильно, необходимо произвести отключение аккумулятора. От батареи надо отсоединить клеммный зажим с отрицательным сигналом, предварительно выключив все электрооборудование и зажигание. Если в автомобиле установлен электродвигатель, необходимо отключить высоковольтный аккумулятор.

Реле с автоблокировкой

Пример монтажа рассмотрен на модели Starline B62 Dialog. Основная схема блока управления оснащается блокиратором двигателя, а также набором переключательных элементов. Этот выход на микропроцессоре обозначается маркировкой Х1. Максимальный ток при коммутации — 15 А.

Руководство по установке:

1. Перед выполнением монтажа пользователь должен произвести настройку определенного режима работы реле. Эта процедура индивидуальна для каждой модели противоугонной системы и выполняется в соответствии с технической документацией. В сигнализации Старлайн Б62 для программирования используется опций под номером 10 в мануале. Изначально реле настроено на нормально замкнутую блокировку.
2. Выполняется установка устройства после того, как пользователь выберет место. Монтаж производится в одну из штатных электролиний блокировки двигателя авто. Например, допускается установка блокиратор в разрыв цепи бензонасоса, форсунок или датчика коленвала.
3. В место монтажа подключается 2 из 3 контактов на устройстве. Для соединения применяются кабеля в синей и сине-белой изоляции. Эти провода входят в комплект поставку охранного комплекса.
4. При подключении устройства к электроцепи с индуктивной нагрузкой пользователь должен учитывать параметр силы тока. Максимальная величина при коммутации может быть больше токовой нагрузки для работы реле. При таком токе блокиратор выйдет из строя.

Реле с дистанционной блокировкой

Процесс установки рассмотрен на примере Starline R2:

1. Монтаж устройства производится аналогично, как и реле В62. Защитное средство необходимо врезать в одну из штатных электролиний транспортного средства. Для этого можно использовать бензонасос, стартерный механизм, форсунки, датчик коленвала.
2. Для выполнения соединения контактов необходимо войти в меню программирования основных функций противоугонной системы. Здесь нужно выбрать режим работы реле — нормально замкнутый или нормально разомкнутый. После выбора пользователь должен выключить меню программирования функций.
3. Затем подключается провод черного цвета. Это «масса» или заземление, поэтому его необходимо соединить с корпусом авто. Контакт подключается к любому штатному болту, вкрученному в кузов машины.
4. Производится деактивация системы зажигания. Кнопка сервисного режима обслуживания Валет нажимается 7 раз.
5. Выполняется включение системы зажигания. Сигнализация сработает несколькими звуковыми импульсами, что свидетельствует об успешном входе в меню программирования.
6. В течение последующих пяти секунд производится подключение черного провода с маркировкой «ЗАЖ» к электроцепи зажигания. При успешной привязке реле в память блока управления сирена сработает одним длительным импульсом.
7. Для выхода из меню надо выключить зажигание. Если будет применяться несколько реле, то установка остальных компонентов производится аналогичным образом. После монтажа дополнительного устройства сирена издаст двойной сигнал. Если импульсов будет три, это свидетельствует о том, что информация о реле уже внесена в память блока управления.

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Контакты реле зажигания

Как работают реле в автомобиле

Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются. Что же такое – реле?

Вообще, реле бывают разные. Существует огромное количество реле, делящихся по типу срабатывания, напряжению, сфере применения и так далее. Но в рамках этой статьи мы разберемся с обычными электромеханическими реле, которые используются в любых автомобилях, которые вы видите вокруг.

Что такое реле?

Автомобильное реле с четырьмя контактами – самое распространенное
Реле – это устройство, которое позволяет замыкать или размыкать электрическую цепь по определенному сигналу. В классическом варианте такой сигнал является обычным напряжением, но поданном на отдельные контакты. Зачем это нужно?

Реле используют, во-первых, для того, чтобы можно было управлять мощными потребителями электричества при помощи слабых элементов управления. Во-вторых, реле дает возможность включать несколько потребителей одной кнопкой.

Пример из жизни: обычные автомобильные фары. Галогенные лампочки в фарах, как правило, имеют мощность 55 Ватт. Их две, а это значит, что общая мощность уже 110 Ватт. Когда вы нажимаете кнопку в салоне или поворачиваете выключатель фар, то лампочки в фарах зажигаются и создают нагрузку в проводах как раз на эти 110 Ватт. Данная мощность не маленькая, и без реле вся она проходила бы через выключатель. Для того чтобы такое реализовать, пришлось бы проводить в салон толстые провода, да и сам выключатель был бы могучим и скорее всего некрасивым. Поместить его в подрулевой выключатель (как, например, на японских машинах) вряд ли бы удалось.

Если учесть, что мощных потребителей немало даже в классических «Жигулях» (вентилятор охлаждения двигателя, фары, подогрев заднего стекла, стартер), то в салон пришлось бы проводить огромное количество толстенных проводов и делать мощные органы управления.

От всего этого освобождает реле. Чтобы понять, как оно это делает, давайте рассмотрим его внутреннее устройство.

Как устроено реле?

Основа реле – электромагнит и контактная группа. Контактная группа, в простейшем случае, представляет собой четыре контакта. Два из них – питание электромагнита, остальные – питание подключенного через реле потребителя (например, подогрева заднего стекла). Эти контакты имеют свои названия – управляющая цепь и силовая цепь (или управляющие контакты и силовые контакты). Соответственно силовая цепь – это мощные контакты, которые пропускают через себя ток для потребителя (например 110 Ватт для фар головного света). Управляющая же цепь – работает со слабым током и предназначена для питания электромагнита. При этом на один (определенный) контакт электромагнита подается «плюс», а второй контакт – «масса», то есть он, как правило, соединяется с кузовом автомобиля.

На силовые же контакты подключаются мощные провода, и получается, что реле, как бы разрывает эти провода на две части, чтобы была возможность управлять током внутри них.

Реле бывают не только с четырьмя контактами (два управляющих, два силовых), но и с большим их количеством. Однако, в большинстве случаев, в машинах применяются все-таки 4-х контактные реле.

Как работает автомобильное реле?

Принцип действия реле
Электромагнит, находящийся внутри реле, срабатывает при подаче напряжения на определенный контакт и притягивает к себе подпружиненную перемычку. Перемещаясь в другое положение под действием магнита, эта перемычка замыкает контакты силовой цепи. Получается, что мощные провода «разорванные» на две части фактически «соединяются» внутри реле и по ним начинает идти ток, питая потребитель.

Главная прелесть этой конструкции в том, что электромагнит, требует очень маленькое напряжение для своей работы. А оно подается из салона от красивых и небольших кнопок или крутилок. Эти далеко не мощные органы управления уже не подвержены большим токовым нагрузкам, а всего лишь подают слабый сигнал на магнит.

Когда мы включаем те же фары, на самом деле сначала включаются не лампочки в фарах, а электромагнит в реле. Он тянет к себе перемычку и уже она подключает фары. Соответственно, при выключении фар в салоне автомобиля, напряжение на электромагните пропадает, перемычка под действием пружинки возвращается обратно и размыкает силовые контакты. Все это происходит почти моментально и сопровождается щелчком. Наверное, все слышали, как при включении «поворотников» в салоне, из-под торпеды, начинают раздаваться мерные щелчки. Это перемычка внутри реле то притягивается, то отпускается магнитом и “стучит”.

Схема подключения фар через реле иногда приводит к странной неисправности, которая заставляет задуматься новичков: фары после выключения продолжают светиться. Это происходит из-за образования нагара на силовых контактах внутри реле и прилипания к ним перемычки. То есть, когда мы отключаем фары, исчезает напряжение с электромагнита и перемычка должна возвратиться обратно, отключив фары, но не может, потому что залипла.

В этом случае можно или отключить аккумулятор и потом разобраться с реле или снять с реле хотя бы один силовой контакт. Фары при этом погаснут. Главное – если снятый контакт силовой и он один (не в составе колодки), его обязательно нужно заизолировать, чтобы не допустить короткого замыкания. Если к реле подключена колодка, то колодку тоже нужно снять и обмотать изолентой. Как пользоваться изолентой?

Если реле фар установлено в монтажном блоке, вытащите его из блока. Дальше такое реле лучше заменить, потому что неисправность с нагаром контактов не исчезнет, а только будет ухудшаться. Рано или поздно вы забудете про «невыключенные» фары и аккумулятор разрядится. По

Ford F-150 (2015 — 2018) — схема блока предохранителей

Опубликовано 4 июня 2018 г. 15 июля 2019 г. от admin

Год выпуска: 2015, 2016, 2017, 2018

Блок предохранителей в салоне

Ford F-150 – схема блока предохранителей в салоне

Номер	Номинальный ток [А]	Описание
1	10	Реле лампы Demand Реле сиденья с электроприводом Перчаточный ящик Лампы для туалетного столика Потолочная консоль Купол Courtesy Лампы для карт
2	7,5	Логика модуля памяти Память переключателей сиденья Поясничный двигатель
3	20	Электродвигатель замка двери водителя
4	5	Управление тормозами прицепа
5	20	—
6	10	—
7	10	—
8	10	—
9	10	Raptor: расширенный силовой модуль
10	5	с 2017 г. : Встроенный модемный модуль
11	5	Комбинированный сенсорный модуль
12	7,5	Головной модуль климата Интеллектуальный преобразователь данных
13	7,5	Кластер Интеллектуальный модуль климат-контроля
14	10	Выключатель тормоза
15	10	Интеллектуальный преобразователь данных
16	15	Открывание крышки багажника
17	5	Проекционный дисплей (HUD) Переключатель Terrain (с 2017 г.)
18	5	Выключатель зажигания и выключатель пуска и останова при пуске и пуске Соленоид блокировки ключа
19	7,5	2015-2017: Отмена буксировки (O/D) для напольного или рулевого переключателя с 2018 года:  Расширенный модуль питания Raptor: Модуль управления системой пассивной безопасности
20	7,5	—
21	5	Проекционный дисплей (HUD) Температура в салоне с датчиком влажности
22	5	2015-2017: EPB Сиденье с электроприводом Raptor: Система управления открытием пассажира
23	10	Переключатель заднего стекла с электроприводом Инвертор Окно со стороны водителя Люк в крыше Крыша Vista (с 2016 г. )
24	20	Центральный замок/отпирание
25	30	Модуль управления дверью водителя
26	30	Модуль управления дверью пассажира
27	30	Крыша Vista Люк
28	20	—
29	30	—
30	30	—
31	15	Регулируемый педальный переключатель и двигатель
32	10	Многофункциональный дисплей Система глобального позиционирования (2015-2017) SYNC Радиочастотный приемник
33	20	Радио
34	30	Реле запуска-пуска
35	5	2015-2017:  Модуль удерживающих устройств Raptor: переключатель режима вождения с возможностью выбора
36	15	Модуль камеры 360 Модуль обогрева рулевого колеса Зеркало заднего вида Задние сиденья с подогревом Модуль предупреждения о выходе из полосы движения (с 2018 г. ) Модуль автоматического дальнего света (с 2018 г.) Модуль обработки изображения A (с 2018 г.)
37	15	Реле запуска и запуска распределительной коробки
38	30	Автоматический выключатель:  Выключатели и двигатели заднего стекла

Блок предохранителей моторного отсека (2015-2017 (модельный год))

Ford F-150 – схема блока предохранителей – моторный отсек Подача вентилятора серии

Номер	Номинальный ток [А]	Описание
1	—	—
2	—	—
3	—	—
5	40	Обогреватель заднего стекла
6	—	—
7	—	—
9	30	2017: Топливный насос
10	40	Raptor: Вентиляторы охладителя наддувочного воздуха
11	60	Двигатель автоматической тормозной системы
12	50	Модуль управления кузовом 1
13	60	Модуль управления кузовом 2
14	20	Усилитель
15	25	4×4
16	10	Модуль прожектора
17	15	Сиденье с подогревом
18	10	Замок рулевой колонки
19	10	Сиденья с электроприводом
20	15	Снегоочиститель Задние сиденья с подогревом
21А	15	2017:  Модуль управления коробкой передач
21Б	—	—
22	30	Электродвигатель стеклоочистителя
23	15	Датчик дождя
24	25
25	—	—
26	30	Электродвигатели сиденья водителя
27	30	Пассажирское сиденье с электроприводом
28	30	Сиденье с климат-контролем
29	25	Raptor: предохранители Upfitter 94, 96, 98 и 100
31	—	—
33	50	Электрический вентилятор 3
34	25	Габаритные огни прицепа
35	20	Предохранитель реле останова-поворота прицепа
36	25	Модуль фар прицепа
37	50	Электрический вентилятор 1
38	10	Альтернативный датчик А
39	10	Встроенный соленоид колеса
40	15	Электронный шкафчик
41	10	Телескопическое зеркало
42	30	Насос трансмиссионной жидкости
43	25	Звуковой сигнал
44	10	Муфта кондиционера
45	10	Реле модуля управления силовым агрегатом контакт
46	10	Реле стеклоочистителей колл
47	15	Раптор: Модернизатор 1
48	15	Раптор: Модернизатор 2
49	30	Модуль управления тормозами прицепа
50	30	Подножки с электроприводом
52	—	—
54	30	Модуль качества напряжения. Подача напряжения модуля управления кузовом
55	40	Модуль управления кузовом RP2 питание
56	20	Топливный насос
57	30	Привод правого электрического стояночного тормоза (EPB)
58	30	Привод левого электрического стояночного тормоза (EPB)
59	30	Стартер
60	40	Двигатель вентилятора
61	30	Блок управления тормозами. Клапаны автоматической тормозной системы
63	15	Зеркала с подогревом
71	—	—
72	25	4×4
73	—	—
74	30	Двигатель PDRG
76	—	—
84	—	—
85	—	—
86	—	—
87	10	Фонари заднего хода прицепа
88	—	—
89	20	Розетка для прикуривателя 1
90	20	Блок питания 2
91	20	Блок питания 3
92	20	Блок питания 4
93	25	Мощность автомобиля GTDI 1
	10	Мощность автомобиля PFI 1
94	10	Раптор: Модернизатор 3
95	25	Мощность автомобиля 2
96	10	Раптор: Модернизатор 4
97	10	Мощность автомобиля 3
98	5	Раптор: Модернизатор 5
99	20	Мощность автомобиля 4 (PFI)
	15	Мощность автомобиля 4 (GTDI)
100	5	Установщик 6
101	—	—
105	10	Усилитель руля
106	—	—
107	10	Антиблокировочная система тормозов
108	—	—
109	10	Блок управления силовым агрегатом Мощность запуска модуля управления коробкой передач (2017)
110	10	4×4 пуск/старт Адаптивный круиз-контроль
111	10	Запуск насоса трансмиссии
112	10	Raptor: Катушка реле охладителя наддувочного воздуха, запуск, запуск
113	7,5	Информационная система для слепых зон Камера заднего вида Камера переднего вида Модуль качества напряжения
Реле
4	Телескопическое боковое зеркало
8	Телескопическое боковое зеркало
30	Реле муфты кондиционера
32	—
51	Реле топливного насоса
53	Raptor: Реле Upfitter 5
62	Реле сиденья с электроприводом
64	Raptor: Реле Upfitter 6
65	Реле стартера
66	Реле модуля управления силовым агрегатом
67	Реле стеклоочистителя
68	Реле электродвигателя вентилятора
69	Реле привода сдвижного заднего стекла
70	Электровентилятор 1 реле
75	Реле звукового сигнала
77	Реле блокировки рулевой колонки
78	—
79	Реле габаритных огней прицепа
80	Реле обогревателя заднего стекла
81	Raptor: реле Upfitter 1
82	Реле включения PDRG
83	Raptor: Upfitter 2 реле
102	Реле снегоочистителя
103	Raptor: Вентилятор охладителя наддувочного воздуха
104	Реле электровентилятора 3
114	Реле электровентилятора 2
115	Raptor: Реле Upfitter 3
116	Raptor: Реле Upfitter 4

Блок предохранителей в моторном отсеке (2018-н.

в. (год выпуска)) Ford F-150 — схема блока предохранителей — моторный отсек

Номер	Номинальный ток [А]	Описание
1	25	Звуковой сигнал
2	50	Электрический вентилятор 1
3	30	Электродвигатель стеклоочистителя
4	60	Модуль управления кузовом
5	30	Реле стартера
6	20	Розетка для прикуривателя 1
8	20	Розетка для прикуривателя 2
10	5′	Датчик дождя
12	15	Raptor: Реле повышения частоты 1
13	10	4×4 пуск/запуск Адаптивный круиз-контроль пуск/запуск
14	15	—
15	7,5	Камера переднего вида
	15	Raptor: запуск/запуск регулировки фар
16	10	Модуль управления силовым агрегатом
17	10	Антиблокировочная система тормозов пуск/запуск
18	10	Электроусилитель рулевого управления пуск/запуск
19	5	Raptor: реле повышающего фильтра 5
20	40	Двигатель вентилятора
21	30	Электродвигатели пассажирского сиденья
22	20	Радиоусилитель
23	10	Альтернативный датчик А
24	30	Модуль управления тормозами прицепа
25	50	Модуль управления кузовом 1
26	50	Электрический вентилятор
27	30	Электродвигатели сиденья водителя/модуль памяти
28	15	Сиденье с подогревом
29	10	Соленоид 4×4
30	25	Зарядка аккумуляторной батареи прицепа
31	—	—
32	10	Муфта кондиционера
33	—	—
34	10	Мощность автомобиля 5 (Дизель)
35	20	Мощность автомобиля 4 (Газ)
	15	Мощность автомобиля 4 (Дизель)
36	10	Мощность автомобиля 3
37	25	Мощность автомобиля 2 (Газ)
	15	Мощность автомобиля 2 (Дизель)
38	25	Мощность автомобиля 1 (Газ)
	20	Мощность автомобиля 1 (Дизель)
39	—	—
41	30	Питание модуля качества и напряжения модуля управления кузовом
42	20	Блок фар прицепа
45	—	—
46	10	Замок рулевой колонки
47	50	Подогреватель управления силовым агрегатом 3 (дизель)
48	30	Нагреватель топливного фильтра
49	—	—
50	30	Топливный насос
51	20	Блок питания 3
52	50	Подогреватель 2 управления силовым агрегатом (дизель)
53	25	Габаритные огни прицепа
54	—	—
55	15	Raptor: Реле повышающего фильтра 2
56	—	—
58	5	Интеллектуальное зарядное устройство USB
59	—	—
60	—	—
61	15	Raptor: левая ксеноновая фара
62	5	Raptor: реле повышающего фильтра 6
63	25	4×42
64	15	Электронный шкафчик
65	—	—
66	—	—
67	—	—
69	—	—
70	40	Электрический стояночный тормоз
71	25	4×4
72	—	—
73	—	—
74	10	Фонари заднего хода прицепа
75	—	—
76	40	Модуль управления кузовом 2
77	30	Сиденье с климат-контролем
78	10	Модуль прожектора
79	—	—
80	10	Стеклоочиститель с подогревом
		Raptor: Реле повышающего фильтра 4
81	—	—
82	30	Насос трансмиссионной жидкости
	5	Модуль управления силовым агрегатом (дизель)
83	15	Модуль управления коробкой передач
84	—	—
85	—	—
86	—	—
87	—	—
88	10	Реле многоконтурных сидений
		Raptor: Реле верхнего фильтра 3
89	30	Подножки с электроприводом
91	—	—
93	15	Зеркала с подогревом
94	15	Модуль обогрева заднего сиденья
95	15	Raptor: правая газоразрядная лампа
96	—	—
97	40	Raptor: электрический вентилятор
	50	Подогреватель управления силовым агрегатом 1 (дизель)
98	15	Модуль передачи 10R р/с. Насос трансмиссионной жидкости 3,3 л
99	40	Обогрев заднего стекла
100	25	Реле отопителя DEF (Дизель)
101	25	Электрический вентилятор
102	30	Сдвижное заднее стекло с электроприводом
103	20	Предохранитель реле останова-поворота прицепа
104	15	Переключатель снегоочистителя. Задние сиденья с подогревом
105	10	Телескопическое зеркало
Реле
Р02	Реле модуля управления силовым агрегатом
Р05	Реле электровентилятора

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Ф-150, Форд электричество

автомобиль — Bilder und stockfotos

Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

9000 2 9000 2 9000 2..... Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

elektrische relais mit normal geöffneten und normal geschlossenen kontakten — car relay stock-fotos und bilder

Elektrische Relais mit normal geöffneten und normal…

Elektrische Relais mit Schließ- und Schließkontakten in der Handnahaufnahme

autoservicemitarbeiter ersetzt autosicherung im motor — car relay stock-fotos und bilder

Autoservicemitarbeiter ersetzt Autosicherung im Motor

teil eines fahrzeugs — car relay стоковые фото и фото

Teil eines Fahrzeugs

das elektronische relais des autos im steckplatz des relaissockelkastens im motorraum — автомобильное реле стоковые фото и фото

Das elektronische Relais des Autos im Steckplatz des. ..

rückansicht von drei mitdrift verunglückten autos, die für dendriftsport verwendet werden. — фото и фото автомобильных реле

Rückansicht von drei mit Drift verunglückten Autos, die für den…

elektrisches relais — фото и фото автомобильных реле

Elektrisches Relais

auto elektronische sammlung auf schwarzemhintergrund. auto elektromagnetischerelais-schalter — автомобильное реле стоковые фото и фотографии

Auto elektronische Sammlung auf schwarzem Hintergrund. Авто…

Automatische elektronische Sammlung auf schwarzem Hintergrund. Auto elektromagnetischer Relaisschalter. Auto-Automobilsensor, Bokeh

электрические датчики и реле. — фото и фото автомобильных реле

Elektrische Sicherungen und Relais.

reparatur des sicherungskastens des automotors mit improvisierten mitteln. dringende reparatur von defekten sicherungen mit einer münze. das thema autos, autowerkstätten, reparatur. — автомобильное реле, фото и фото

Reparatur des Sicherungskastens des Automotors mit. ..

Reparatur des Sicherungskastens des Automotors mit improvisierten Mitteln. Dringende Reparatur deekter Sicherungen mit einer Münze. Das Thema Autos, Autowerkstätten, Reparatur.

elektromotor-nahaufnahme — car relay stock-fotos und bilder

Elektromotor-Nahaufnahme

elektrisches relais, elektrisches hilfsrelais, spulenleistungsrelais, magnetschütz, 12-v-autoteil auf weißem hintergrund isoliert — car relay stock-fotos und bilder

Elektrisches Relais, Elektrisches Hilfsrelais ,…

Elektrisches Relais, elektrisches Hilfsrelais, Spulenleistungsrelais, magnetisches Schütz, 12v Autoteil auf weißem Hintergrund isoliert.

Seitenansicht des neuen Starters — автомобильное реле, фото и изображения auf jede beliebige Größe skaliert werden, variiert und für verschiedene Kompositionen verwendet werden. Dieses Bild ist eine .eps Datei und Sie benötigen einen Vektoreditor, um diese Datei zu verwenden, z. Б. Adobe Illustrator.

elektronische sekfahrzeugische relais-power-system und steuerungssatz von mehreren stücken für kreativen einsatz weißenhintergrund nahaufnahme — car relay stock-fotos und bilder

elektronische sekfahrzeugische Relais-Power-System und steuerungssatz 02 und bildertos autodieb Autodieb

elektrisches relais, elektrisches hilfsrelais, реле питания катушки, магнитный датчик, 12v autoteil isoliert auf weißem hintergrund. hochauflösende bildergalerie. — Автомобильное реле: фото и изображения

Elektrisches Relais, elektrisches Hilfsrelais, Coil Power Relais,…

gefahrausrüstung startet autotisch entfernen sie nicht das schutzsymbolzeichen, die vektorillustration, das etikett auf weißemhintergrund isolieren. eps10 — car relay stock-grafiken, -clipart, -cartoons und -symbole

Gefahrausrüstung startet autotisch Entfernen Sie nicht das…

sicherung kastenwagen/lkw — car relay stock-fotos und bilder

Sicherung Kastenwagen/LKW

campingplatz — car relay стоковые фотографии и изображения

Campingplatz

sicherungskasten oder sicherungshaus am steuergerät eines autos — car relay stock-fotos und bilder

Sicherungskasten oder Sicherungshaus am Steuergerät eines Autos

autorelais isoliert auf weißem hintergrund — car relay stock-fotos und bilder

Autorelais isoliert auf weißem Hintergrund

isometrischer einfamilienhaus- relaisangriff — car relay stock-grafiken, -clipart, -cartoons und -symbole

Isometrischer Einfamilienhaus-Relaisangriff

preisgekrönte rennen umgebung grüne schaltflächenhintergrund auf blauen himmel — car relay stock-grafiken, -clipart, -cartoons und -symbole

Preisgekrönte Rennen Umgebung grüne Schaltflächenhintergrund auf. ..

ein mann, der den motor seines autos mit einer notfallweste betrachtet, weil er kaputt gegangen ist — car relay stock-fotos und bilder

Ein Mann, der den Motor seines Autos mit einer Notfallwest. ..

Ein Mann, der mit einer Notweste auf den Motor seines Autos schaut, weil er kaputt gegangen ist, berührt besorgt seinen Kopf

zwei pferde in der stadtstraße. — фото и фото автомобильного реле

Zwei Pferde in der Stadtstraße.

rennen-natur und umweltschutz-symbol muster zu gewinnen — car relay stock-grafiken, -clipart, -cartoons und -symbole v-autoteil auf weißemhintergrund isoliert — автомобильное реле сток фото и фото

Электрические реле, Электрические реле Hilfsrelais,…

Электрические реле, электрические реле Hilfsrelais, Spulenleistungsrelais, Magnetics Schütz, 12v Autoteil auf weißoliem isert.

pkw-anlasser — автомобильное реле сток фото и фото

PKW-Anlasser

Es ist ein Motor aus Japan

kunststoff-sicherungskasten im motorraum, sichtbare sicherungen, relais und elektrischer kabelbaum. — автомобильное реле, фото и фото

Kunststoff-Sicherungskasten im Motorraum, sichtbare Sicherungen,…

auto-mechaniker, die ein auto verbinden — автомобильное реле, фото и фото

Auto-Mechaniker, die ein Auto verbinden

Ein Autosicherungsersatz aus der Nähe

das aus dem auto entfernte triebwerk steht auf einem blue tisch — car relay stock-fotos und bilder

Das aus dem Auto entfernte Triebwerk steht auf einem blue Tisch

Der aus dem Auto entfernte Motor und das Getriebe Schinde befindem bich aufre der Autowerkstatt

selbstauslöser-relaisschalter — car relay stock-fotos und bilder

Selbstauslöser-Relaisschalter

Selbstauslöser-Relaisschalter (mit Clipping-Pfad) isoliert auf weißem Hintergrund

Олимпийские игры 2020 в Токио. автопарад с партнером и спонсором на улице аоба в городе фудзи, япония — фото и фотографии автомобильной эстафеты

Olympischer Fackellauf 2020 в Токио. Autoparade mit Partnern…

das systemdiagramm des luft-wasser-ladeluftkühlers. схема, das die verwendung von wasser-luft-ladeluftkühlern für rennwagen oder jetski zeigt, verwenden turboladersystem. ..

elektronisches auto relais leistung und steuerungssystem weißer hintergrund nahaufnahme — car relay stock-fotos und bilder

elektronisches Auto Relais Leistung und Steuerungssystem weißer…

Elektronisches Autorelais-Leistungs- und Steuerungssystem weißer Hintergrund Nahaufnahme

das aus dem fahrzeug entfernte netzteil befindet sich auf dem blauen schreibtisch — car relay stock-fotos und bilder

Das aus dem Fahrzeug entfernte Netzteil befindet sich auf dem…

Ein Blick aus dem Ansaugkrümmer des aus dem Auto entfernten Aggregats, der auf einem blauen Schreibtisch in einer Autowerkstatt steht

blick von der getriebeseite auf das aus dem fahrzeug entfernte triebwerk, das auf einem blauen schreibtisch relayt bilder schreibtisch relayt montiert

Blick von der Getriebeseite auf das aus dem Fahrzeug entfernte. ..

elektronisches auto relais leistung und steuerungssystem weißerhintergrund nahaufnahme selektiver fokus — car relay stock-fotos und bilder

elektronisches Auto Relais Leistung und Steuerungssystem weißer…

Elektronisches Autorelais Stromversorgung und Steuersystem weißer Hintergrund Nahaufnahme selektiver Fokus

block von relais und sicherungen des autos. — Автомобильное реле со стоковым фото и изображением

Block von Relais und Sicherungen des Autos.

neues ersatzteil für relaisregler und gleichrichter für генератор des automobilgenerators mit spannungsabziehern vom генераторротор. — Автомобильное реле: фото и изображения

Neues Ersatzteil für Relaisregler und Gleichrichter für…

bahngleise im herbst, sonnenschein — фото и фотографии автомобильных реле

Bahngleise im Herbst, Sonnenschein

luft-luft-getriebeölkühlung. — автомобильное реле — графика, -клипарт, -мультфильмы и -символ

Luft-Luft-Getriebeölkühlung.

Luft-Luft-Übertragung Ölkühlung. Abbildung über das Ölkühlsystem im Automatikgetriebe auf Typen eines Autos Frontantrieb und Hinterradantrieb.

endschalter — автомобильное реле стоковые фото и фотографии

Endschalter

schalttafel und relais фото. — автомобильное реле со стоковым фото и изображением

Schalttafel und Relais Stockfoto.

город фудзи, сидзуока-кен, япония — 24 июня 2021: olympischer fackellauf tokio 2020. автопарад с участием партнеров и спонсоров на улице дер аоба в городе фудзи, япония. Микроавтобус от Partnerunternehmen. — автомобильное реле, фото и фото

Fuji City, Сидзуока-Кен, Япония — 24 июня 2021: Olympischer…

neue straße — автомобильное реле, фото и фото

neue Straße

Neue Straße mit Sicherheitsdesign in ländlichem blauem Himmel

Automotive-sicherungen auf einer schwarzen platte mit halterungen und mehrfarbigen markierungen — eine schutzvorrichtung, die den stromkreis öffnet, wenn der nennstrom in der schaltung wirdschritten ürd. электроремонт. — автомобильное реле, фото и фото

Automotive-Sicherungen auf einer schwarzen Platte mit…

fuji city, shizuoka-ken, japan — 24 июня 2021: olympischer fackellauf tokio 2020. autoparade mit polizeiauto sorgt für sicherheit в fuji city, Япония. nahaufnahme — стоковые фото и фотографии автомобильных реле

Фудзи-Сити, Сидзуока-Кен, Япония — 24 июня 2021 г.: Олимпийский…

Фудзи-Сити, Сидзуока-Кен, Япония — 24 июня 2021 г.: Олимпийский Fackellauf в Токио 2020. Автопарад mit Polizeiauto für Sicherheit в Фудзи-Сити, Япония. Нахауфнаме.

leiterplatte 02 — автомобильное реле, стоковые фотографии и изображения — Автомобильное реле, фото и фото

Rote Autosicherung aus nächster Nähe, flach liegend, isoliert…

schalttafel und relais — car relay stock-fotos und bilder

Schalttafel und Relais

auto mit mittelkonsole entfernt — car relay stock-fotos und bilder

Auto mit Mittelkonsole entfernt

neue schwarze elektrische hilfsspule leistungsrelais magnetischer schütz 12v autoteile auf grauem gradientenhintergrund — car relay стоковые фотографии и фото

Новое электрическое отделение Hilfsspule Leistungsrelais. ..

Новое электрическое отделение Hilfsspule Leistungsrelais Magnetschütz 12v Autoteile auf grauem Verlaufshintergrund.

auto elektronische sammlung auf weißem hintergrund. auto elektromagnetische relaisschalter auto elektronische sammlung auf schwarzemhintergrund. auto-automobil-sensor, bokeh elektrischerelais — автомобильное реле стоковые фото и фотографии

Auto elektronische Sammlung auf weißem Hintergrund. Auto…

sicherungskasten und schwarzes relais im elektrischen schaltkreis des fahrzeugs während der fahrzeugreparatur in der werkstatt. автосервис-промышленность. — автомобильное реле фото и фото

Sicherungskasten und schwarzes Relais im elektrischen…

автомобиль-генератор. статор и ротор. эрзацкомпоненты — автомобильные реле стоковые фото и изображения

Automobil-Generator. Статор и ротор. Ersatzcomponenten

der innenraum des autos mit einer zerlegten lenksäule — автомобильное реле сток фото и сборка — автомобильное реле, стоковые фотографии и изображения

Гнездо для электрических реле, реле, магнитных цепей, 12 В Auto-Tei

übertragungsmobilfunkmast или mobilfunkmast, geräte, transportfahrzeuge und personen, die ihn nutzen.
