Реле зажигания ваз 2114 инжектор. Реле зажигания ВАЗ 2114 инжектор: расположение, проверка и замена

Где находится реле зажигания на ВАЗ 2114 инжектор. Как проверить работоспособность реле зажигания. Как заменить реле зажигания на ВАЗ 2114 своими руками. Какие неисправности могут возникнуть с реле зажигания.

Расположение реле зажигания на ВАЗ 2114 инжектор

Реле зажигания на автомобиле ВАЗ 2114 с инжекторным двигателем расположено в салоне, слева от рулевой колонки. Чтобы получить к нему доступ, необходимо выполнить следующие действия:

1. Открыть водительскую дверь
2. Снять декоративную накладку с левой стороны под рулевой колонкой
3. За накладкой находится монтажный блок с реле и предохранителями
4. Реле зажигания обычно располагается в верхнем ряду монтажного блока

Визуально реле зажигания представляет собой небольшую прямоугольную пластиковую коробочку черного или серого цвета. На корпусе реле может быть маркировка «K2» или «Зажигание».

Как проверить исправность реле зажигания

Проверить работоспособность реле зажигания на ВАЗ 2114 можно несколькими способами:

• На слух — при включении зажигания должен быть слышен характерный щелчок срабатывания реле
• Мультиметром — проверить наличие напряжения на выходных контактах реле при включении зажигания
• Заменой на заведомо исправное реле

Если при включении зажигания реле не щелкает или на выходных контактах отсутствует напряжение, скорее всего реле неисправно и требует замены.

Порядок замены реле зажигания на ВАЗ 2114

Замена реле зажигания на ВАЗ 2114 выполняется в следующем порядке:

1. Отключить минусовую клемму аккумулятора
2. Снять защитную накладку под рулевой колонкой
3. Найти реле зажигания в монтажном блоке
4. Аккуратно извлечь старое реле из разъема
5. Установить новое реле в разъем до щелчка
6. Установить на место защитную накладку
7. Подключить аккумулятор и проверить работу зажигания

При установке нового реле важно соблюдать правильную ориентацию — обычно на корпусе есть соответствующая маркировка. Использовать нужно только оригинальное реле или качественный аналог от проверенных производителей.

Возможные неисправности реле зажигания

Основные неисправности, которые могут возникнуть с реле зажигания на ВАЗ 2114:

• Подгорание или окисление контактов реле
• Механический износ подвижных частей реле
• Межвитковое замыкание или обрыв обмотки реле
• Нарушение герметичности корпуса и попадание влаги

При любых сбоях в работе зажигания в первую очередь стоит проверить исправность реле, так как это наиболее частая причина проблем. Своевременная замена неисправного реле позволит избежать более серьезных поломок.

Выбор реле зажигания для замены

При выборе нового реле зажигания для ВАЗ 2114 инжектор следует обратить внимание на следующие моменты:

• Оригинальный номер реле — 2114-3747010
• Напряжение бортовой сети — 12В
• Максимальный коммутируемый ток — не менее 30А
• Наличие защиты от перегрузок
• Температурный диапазон работы от -40°С до +85°С

Рекомендуемые производители реле: АВАР, СОАТЭ, Hella, Bosch. Использование некачественных аналогов может привести к быстрому выходу из строя и сбоям в работе системы зажигания.

Профилактика неисправностей реле зажигания

Чтобы избежать преждевременного выхода из строя реле зажигания на ВАЗ 2114, рекомендуется выполнять следующие профилактические мероприятия:

• Периодически проверять состояние контактов реле и очищать их от окислов
• Защищать монтажный блок от попадания влаги
• Не допускать механических повреждений корпуса реле
• Своевременно заменять реле при появлении первых признаков неисправности

При бережной эксплуатации и своевременном обслуживании реле зажигания может прослужить весь срок эксплуатации автомобиля. Однако рекомендуется иметь в запасе исправное реле на случай внезапного выхода из строя.

Что делать, если реле зажигания вышло из строя в дороге

Если реле зажигания вышло из строя во время движения, можно попробовать выполнить следующие действия:

1. Попробовать запустить двигатель, нажимая на реле рукой — иногда это помогает восстановить контакт
2. Временно заменить реле зажигания на аналогичное реле из монтажного блока (например, реле стеклоочистителя)
3. Напрямую соединить провода, идущие к реле зажигания (только в крайнем случае и на короткое время)

Эти меры позволят доехать до ближайшего автосервиса, где можно будет выполнить полноценный ремонт. Длительная эксплуатация без исправного реле зажигания не рекомендуется.

Где находится реле зажигания в автомобиле ВАЗ-2114

Если автовладелец самостоятельно следит за технической исправностью своего четырехколесного друга, то он должен чувствовать свой автомобиль и точно знать, где располагается тот или иной элемент, чтобы быстро заменить пришедшую в непригодность комплектующую на новую.

К примеру, водитель может заметить следующее:

• печной вентилятор начнет работать с перебоями;
• стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
• двигатель начал плохо заводиться.

Не стоит сразу искать поломку в стартере или автомобильном модуле, ведь чаще всего такую неисправность вызывает пришедшее в непригодность реле стартера. Ремонтировать такой элемент специалисты не рекомендуют, так как вышедший из строя элемент, даже если он будет тщательно отремонтирован, очень скоро снова покажет признаки неисправности, поэтому всю операцию по замене придется заново повторять. Самостоятельно заменить так называемую релюшку довольно просто, но перед этим следует точно знать, где именно находится реле зажигания на ВАЗ-2114. С этим вопросом, а также с самостоятельной заменой «релюшки» далее и будем разбираться в этой статье.

Читайте также: Где находится предохранитель на прикуриватель ВАЗ-2114

Расположение реле зажигания

Найти месторасположение реле зажигания довольно просто, ведь данный элемент в ВАЗ-2114 инжектор расположен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как выглядит этот элемент, поможет узнать фото на интернет-ресурсе. В некоторых случаях, чтобы заменить старое реле на новое, снимать защитный кожух не требуется. Для этого мероприятия следует просто дотянуться до реле рукой, которую нужно просунуть в специальное отверстие, расположенное под рулем.

Но данный этап замены не очень удобен, поэтому специалисты рекомендуют автовладельцам все-таки снимать защитный кожух при замене реле зажигания, тем более что такая операция делается довольно просто и легко.

Читайте также: Где находится предохранитель бензонасоса ВАЗ-2114

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно:

1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
4. Ослабленный от крепежей кожух аккуратно снимается со своего места.

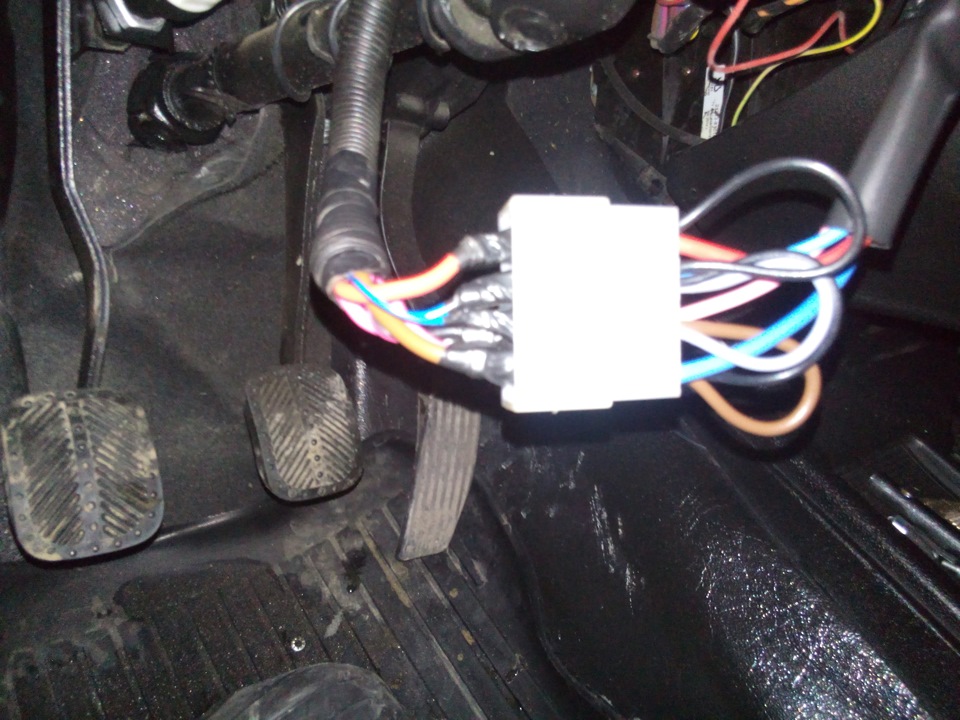

5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Читайте также: Где находится кран печки ВАЗ-2114

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.





Как вам статья?

Не включается главное реле ваз 2110

Три причины, при которых главное реле автомобиля не включаетсят.

В данном материале речь идёт об автомобиле с инжектороным двигателем. Допустим, происходит следующее, вы включаете зажигание, в результате на соединённый с ним вывод контроллёра начинает поступать электрический ток. Одновременно должно включиться и главное реле, после чего электропитание начнёт поступать согласно электрической схеме на другие потребляющие его объекты. Но, главное реле не включается…
Последствия этой неисправности всегда заметны. Двигатель просто в такой ситуации не заводиться потому, что не подаётся электропитание ни к его форсункам, ни к системе зажигания, ни к тому реле, которое обеспечивает работу бензонасоса и так далее.

Обычно, у большинства модификаций автомобилей ВАЗ, главное реле находится примерно там же, где расположены предохранители и реле охлаждающего радиатор вентилятора и бензонасоса, то есть, в салоне, на полке, находящейся справа под панелью управления, ближе к месту пассажира. Чтобы найти главное реле у автомобиля ГАЗ придётся открыть капот и опустить взгляд на переднюю стеку салона напротив пассажирского кресла.

Итак, рассмотрим ситуацию, при которой вы включили зажигание, но звука, которым сопровождается включение реле, не услышали. Значит, первое, что вам необходимо сделать, это убедиться, что электрический ток присутствует на контактах, соответствующих этому реле – №№ 85 – 86. Для этого вам необходимо воспользоваться контрольной лампой, потребляющей не более 0,25А, соединённой с «минусом», которая при включённом зажигании должна загореться. Если в результате тестирования, вы обнаружите, что света в контрольной лампочке нет, то это значит, что к главному реле электрический ток не подаётся.

Причины неисправности могут быть следующие:

Во-первых, — нарушен контакт, между главным реле и его колодницей.
Во-вторых, — нарушена целостность проводки на участке между контролёром и реле или между «минусом» и корпусом мотора. Если проводка окажется в порядке, то ищите третью причину.
В третьих,- вышел из строя контролёр. Для автомобилей ГАЗ — это очень типичная неисправность, когда в результате попадания влаги или в результате обрыва отрицательного провода, контролёр перестаёт работать.
Теперь рассмотрим другую ситуацию, при которой вы включили зажигание и услышали характерный звук, которым сопровождается запуск реле в действие, но этого по факту не происходит. В этом случае проверьте наличие электропитания на контактах № 30 и №87.

Причины неисправности могут быть следующие:

Во-первых, если после тестирования контрольной лампой, одна клемма которой соединена с «минусом», а вторая коснулась разъёма № 87, свет в лампочке не загорелся, значит, причиной сбоя может служить отживший своё предохранитель или прохудившаяся проводка.

Во-вторых, если контакт клеммы лампы с разъёмом № 87 зажигает лампочку, а с разъёмом № 30 – нет, то причина неисправности в самом реле. Возможно, его контакты уже перегорели, и оно нуждается в замене. В разных модификациях ВАЗ старое реле можно заменить любым другим, имеющемся на монтажном блоке, будь-то реле поворотов или других световых сигналов.

Есть ещё одна причина, при которой главное реле может не сработать при включении зажигания, но к поломке это не имеет отношения.
Дело, в данном случае заключаться, в схеме подключения противоугонной системы, которая предусматривает блокировку электрической цепи во многих подозрительных, по мнению установленной программой защиты, ситуациях. Возможно, в системе появился сбой, а возможно в период вашего отсутствия, кто-то потревожил систему, и она включила блокировку, поэтому главное реле не сработало.

Привет! 🙂 Как Вам статья?

Оцените:

Рейтинг:

2

11 оценок

Поделиться:

Инжектор ВАЗ 2114 не заводится

Устройство любого современного автомобиля, ВАЗ 2114, здесь не исключение, поэтому успешный автозавод зависит от ряда позиций. Раньше этого было достаточно, чтобы механический насос подавал топливо в карбюратор, и на свечи шла искра. На сегодняшний день существует множество проблем, препятствующих запуску двигателя. Электронный инжектор требует участия нескольких датчиков, но ими дело не ограничивается. В этой статье мы расскажем, почему не заводится «четверка» и как это исправить.

Спонсор статьи — сайт «Рукоделие». Это творческий портал, на котором собраны лучшие мастер-классы по рукоделию, практические советы по выполнению домашних заданий, вязанию, вышивке, декупажу. Подарки ручной работы для близких подарят память на долгие годы и подкупят своей индивидуальностью и эксклюзивностью. Вот лучшие идеи с инструкциями по изготовлению аппликаций и поделок, которые станут уникальными сувенирами, украшениями для вашего дома и квартиры, дачного участка.

В целом все причины неисправности можно разделить на две большие категории:

1. Проблемы с топливной системой. К этой группе относятся любые поломки, в результате которых топливо не подается в двигатель, подается неправильно или возникают ошибки в качестве смеси.
2. проблемы с электрикой. Топливная смесь воспламеняется при подаче электрического сигнала на свечи зажигания. Если здесь есть проблемы (а элементов электрики много), машина не заведется.

В отдельную категорию можно отнести самые страшные неисправности, например, «пойманный» двигатель ВАЗ 2114, обрыв ремня ГРМ и, как следствие, загибание клапанов. В таких ситуациях без дорогостоящего ремонта не обойтись.

Проблемы топливной системы

Из элементов топливной системы на запуск двигателя влияют следующие факторы:

• наличие бензина в баке;
• целостность топливопроводов под «брюхом» машины;
• очистка фильтров: фильтра грубой очистки (находится в баке) и фильтра тонкой очистки (находится под автомобилем, справа от отсека для запасного колеса).

В эту категорию также включены электрические компоненты, непосредственно связанные с подачей топлива. Это электрический бензонасос и реле бензонасоса.

Перед проверкой другими способами нужно быть полностью уверенным, что ВАЗ 2114 с инжектором полный. «Да еще осталось пять литров» на индикаторе заказа или «залил вчера, столько не смог потратить» не подходят. Приборка может полежать и могут быть течи в баке или топливопроводах. Внимательно проверьте автомобиль на наличие утечек топлива, на всякий случай залейте 5-7 литров бензина из канистры.

Сетка в баке редко засоряется, этот вариант оставьте напоследок, а вот фильтр тонкой очистки попробуйте поменять, если исключены проблемы с электрической частью.

Работу топливного насоса проверяют на слух (после поворота ключа должна быть слышна его работа, иначе «умер» насос, либо реле насоса, либо обрыв проводки). По мануалу нужно подключить манометр к топливной системе. Если давление не поддерживается в пределах от 2 до 2,5 атм, ВАЗ 2114 не глохнет из-за недостаточного давления топлива.

Неисправности по электрике

Здесь больше всего проблем, поэтому подробно рассмотрим каждый вариант:

Ничего не происходит при повороте ключа

На ВАЗ 2114 это обычно свидетельствует о нарушениях в замке зажигания — стартовая линия, но одна из причин отказа «для блондинок» — это разряженный аккумулятор, не забывайте об этом (проверил вольтметром — должно быть не менее 11,8В — и по ареометру при исправном аккумуляторе: не менее 1,22 для каждого банка).

Пошли туда. Причиной такой неисправности может быть неисправный цилиндр замка зажигания, причем форсунка тут ни при чем. Если при повороте ключа возникают новые ощущения (что-то цепляет, крутить стало легче или, наоборот, сложнее), это точно дело.

Под панелью, примерно над муфтой, два реле: разряжение замка зажигания и стартера. Причиной может быть неисправность одного из них. Их проверяет хороший электрик по инструкции или заменяет на заведомо исправный.

Старт. Часто причиной может быть застрявший «ретрактор». Если он стоит в поле, попробуйте ударить его чем-нибудь тяжелым, например, большим гаечным ключом (не фэндомом), это может помочь. Если машина стоит в гараже, нужно снять стартер и попробовать завести напрямую от аккумулятора.

Для этого прижмите корпус к нулевой клемме аккумулятора, установите кабель «крокодил» на плюсовую клемму аккумулятора и подведите к плюсовому полюсу втягивающего. Если стартер норовит выскочить из рук, все в порядке (осторожно, без элементарного понимания техники безопасности и присутствия помощника проводить эту процедуру не рекомендуется!).

Если нет реакции, проблема в ретракторе. Если реле пищит, но стартер не крутит, проблема в щетках. Если стартер издает ужасный звук, но не крутит, проблема в бендиксе.

Если стартер крутит, замените аккумулятор и проверьте питание микросхем, которые подключены к стартеру (с помощником один поворачивает ключ, второй меряет мультиметром).

Также обратите внимание на провод заземления, идущий к аккумулятору. При наличии обрывов проводки в месте контакта с кузовом или на клемме ее необходимо заменить. Также стоит отсоединить шлейф от корпуса и тщательно почистить металлической щеткой. Причиной не завода может быть банальная ржавчина.

Стартер крутит, но машина не заводится

Это самая распространенная ситуация в случае с ВАЗ 2114. Процедуру ее решения следует начинать с ответа на вопрос, есть ли искра. Для этого берем помощника, откручиваем свечу, надеваем на нее экранированный провод и очень аккуратно (не касаясь токоведущих частей, держась за изолированную часть провода) прикладываем свечу к крышке ГБЦ. Пока помощник запускает двигатель, наблюдайте за поведением свечи зажигания. Если нет искры, то нужно смотреть.

Если нет искры

Модуль зажигания одна из ключевых проблем ваз 2114 в инжекторе. Он часто ломается и, бывает, с браком приходит новый. Подробнее о том, как проверить модуль зажигания, вы можете прочитать в другой статье на нашем сайте. Обратите внимание, что проблема может быть и с микросхемой, которая подключена к модулю. Также следует проверить наличие в нем энергии.

ДПКВ — еще одна причина, по которой может не быть искры. Поскольку этот датчик следит за фазировкой цилиндров, он является одним из ключевых элементов системы зажигания. Обратите внимание, что вероятность выхода из строя меньше, чем у модуля зажигания. Проверяется электриком на осциллографе, гаражные методы точной оценки состояния датчика не дают (только замена на гарантированно исправный).

ЭБУ. «Январь» — относительно надежный инжектор, но «мозги» могут время от времени выходить из строя. Часто проблему с ними узнают по нарушению фаз впрыска: например, искра подается только на 2 и 4 цилиндры, либо только на 1 и 3 цилиндры. Иногда проблема просто устраняется чисткой контактов на ЭБУ микросхема, она тоже подвержена окислению, что вызывает потерю сигнала.

Если есть искра

Не часто, но есть такая проблема. По всем признакам машина должна завестись (брызги бензина на рампе, стартер крутит, искра), но двигатель не заводится. Здесь тоже есть подводные камни.

Мундштуки В большинстве случаев проблема в них, стоит отвезти машину на диагностику и почистить ультразвуком. Если в пути возникнут проблемы, обратите внимание на свечи. Если форсунки подают смесь, они должны быть на бензине, если свечи сухие, скорее всего форсунки вышли из строя. Однако имейте в виду, что форсунки редко выходят из строя внезапно и сразу. По общему правилу, прежде чем автомобиль перестанет заводиться, двигатель следует троить.

Бензин низкого качества. Ремонтопригодный двигатель должен заводиться практически в воде, если только он не вышел из строя. На самом деле это нонсенс. Примеров «убитых» двигателей после заправки достаточно (как на Дяде Ашоте, так и на вполне официальных заправках известных брендов). Имейте это в виду. Если машина перестала мерзнуть сразу или спустя короткое время после заправки, не стоит исключать такой вариант. Выход — слить бензин и залить другой.

Недостаточное давление в рампе. Здесь мы возвращаемся к проблемам с топливной системой. Возможно дело все-таки в помпе или проблемах с ДПДЗ (маловероятно). Если у вас Янв 7.2 причина может быть в неисправности ДМРВ. В отличии от янв 5.1 здесь этот датчик опрашивается при запуске и в случае ошибки ЭБУ может запретить запуск двигателя.

Напоследок отметим, что среди причин не запуска при наличии бензина и искры могут быть следующие:

• неправильная установка фаз при замене ремня ГРМ, а также его обрыв или проворот; стоит проверить;
• из-за перегрева ГБЦ «светодиод;
• неравномерная компрессия в цилиндрах, «посадка» колец.

Незаводской ВАЗ 2114 ситуация частая, и провоцирующих ее причин много. Поэтому стоит подходить к решению этой проблемы со всем оружием.

Модуль зажигания (катушка зажигания). Как выставить зажигание на инжектор своими руками Установка зажигания ваз 2114 инжектор 8 клапана

При самостоятельной диагностике двигателя, его систем и характеристик используется минимум оборудования. Например, перед проверкой модуля зажигания желательно иметь специальный стенд, необходимое программное обеспечение или, в крайнем случае, осциллограф.

Такого оборудования ни у кого из нас нет и никогда не будет, поэтому воспользуемся доступными инструментами и приспособлениями для предварительной проверки.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, троение двигателя, затрудненный запуск или даже выход двигателя из строя – основные признаки неисправности модуля зажигания.

Модуль зажигания

Сложность диагностики самостоятельно в том, что в модуле объединено сразу несколько устройств , а сам он выполнен в едином корпусе и нет возможности проверить каждое устройство отдельно. Хоть голыми руками. Тем не менее, кое-что можно сделать для того, чтобы если не ремонтировать, то хотя бы точно знать о причине неисправности.

Проверка качества контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения , а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжения на контактных площадках модуля зажигания

Для того, чтобы знать, что неисправен именно модуль, проверим, поступает ли на него питание. Для этого находим разъем в колодке, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, ставим его в режим измерения переменного тока до 20 В , устанавливаем один щуп (минус) на массу двигателя и включаем зажигание. Второй щуп устанавливается на клемму А на блоке. Если электрооборудование исправно, мультиметр покажет 12 В, значит питание на модуль подается, причину неисправности ищем дальше.

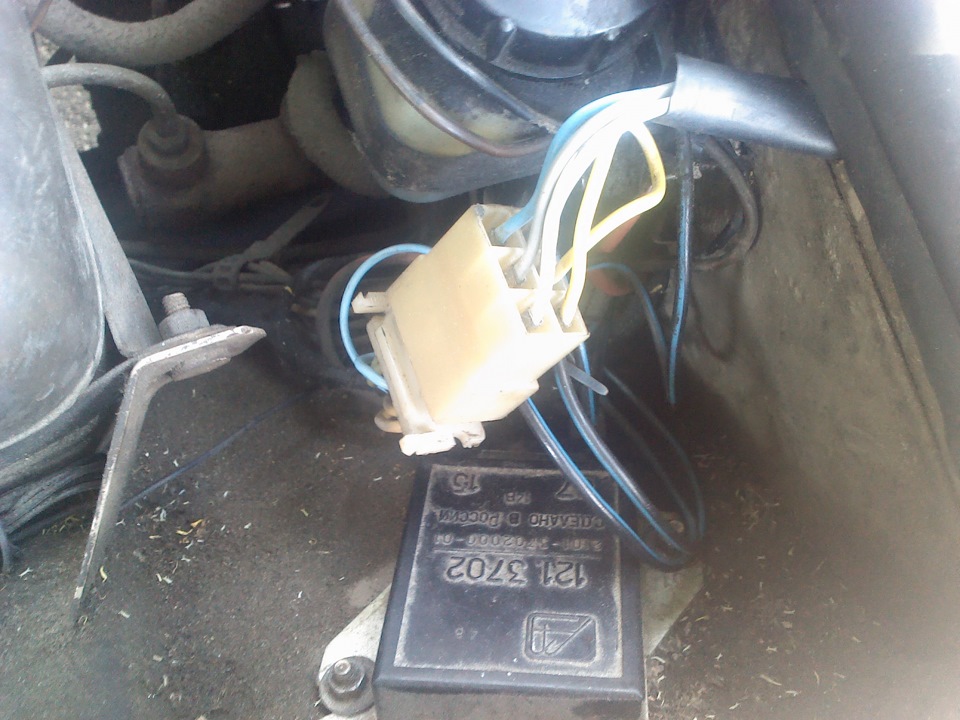

Проверка контактов разъема

Мы уже провели предварительную проверку и убедились в наличии питания модуля зажигания. Теперь стоит разобраться с контактами отдельно. При включенном зажигании подключить контрольную лампу к контакту А и контакту В .

Тестером может быть обычная маломощная 12-вольтовая лампа с припаянными проводами, а можно использовать автомобильный пробник с индикатором напряжения 12В.

Проверка модуля зажигания

Проверка работоспособности модуля присоединяем контакты от контрольной лампы или щупа к выводам А и В , после этого крутим двигатель стартером.

Если лампа начинает мигать, модуль дает отключение напряжения по аналогии с размыкателем контактов.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Проверка модуля 2114 доступными методами

Самый действенный способ узнать о неработоспособности модуля зажигания — взять заведомо исправный прибор и попробовать запустить на нем двигатель. Понятно, что не каждый модуль от восьмерок, девяток и Самаров второго поколения может подойти.

Алгоритм действий по последующей проверке следующий:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любой неремонтопригодный прибор, модуль зажигания чаще всего нуждается в ремонте заменен … Так можно сэкономить массу времени и нервов, которые не стоят тех денег, которые просят за новый модуль. Всем удачи!

Видео о замене модуля зажигания ВАЗ-2114

Износ не щадит и в случае с катушкой зажигания на ВАЗ-2114. Многие автолюбители сталкивались с выходом из строя этого узла, но не каждый автолюбитель знает, как его отремонтировать своими руками.

Видео ниже расскажет вам о замене катушки зажигания на отечественных автомобилях:

Видео расскажет о процессе замены катушки зажигания, а также расскажет о некоторых нюансах и секретах процесса.

Катушка зажигания

Прежде чем приступить непосредственно к процессу замены блока, автолюбителю необходимо знать, как работает система в целом. Поэтому рассмотрим составляющие элементы системы зажигания.

Схема системы зажигания

Схема системы бесконтактного зажигания: 1 — датчик бесконтактный; 2 — датчик распределителя зажигания; 3 -; 4 — переключатель; 5 — катушка зажигания; 6 — монтажный блок; 7 -; 8 — замок зажигания

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно переходить непосредственно к процессу замены уздечки. Рассмотрим пошаговую инструкцию:

Внимание! Особое внимание следует уделить подключению, так как высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкцией. Если этого не сделать, то либо двигатель вообще может не запуститься.

Выбор товара

Особое внимание следует уделить выбору товара, так как на современном автомобильном рынке запчастей часто встречается некачественная продукция и подделки. Помимо оригинальной запчасти, ряд производителей предлагает аналоги, ничем не уступающие по качеству заводской детали, а в некоторых случаях даже намного лучше. Рассмотрим все варианты покупки модуля зажигания на ВАЗ-2114.

Оригинал

2112-3705010 — оригинальный каталожный номер модуля зажигания производства АвтоВАЗа. Заводская деталь, которая устанавливается на автомобили семейства Лада 2110-2115. Стоимость запчасти в среднем 3 500 руб.

Возможные аналоги

Деталь-аналог производства «Fenox»

Помимо оригинальной детали на рынке запчастей можно найти ряд аналогов, рекомендуемых к установке:

• Пекар 2112-3705010 — Санкт-Петербургский завод запчастей для отечественных автомобилей. Он занимает большую долю рынка и славится своим качеством. Средняя стоимость детали 2500 руб.
• Fenox IC16009O7 — Белорусский производитель, который предлагает запчасть по 3500 руб.
• Стартвольт SC 011 2 — Еще один производитель «старой столицы». Стоимость изделия 4000 руб.
• Fenox IC16009 — еще один вариант от Минского завода, стоимость которого 4000 руб.

Модуль зажигания — сложное электротехническое устройство, предназначенное для генерирования тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно, поскольку катушка является частью модуля зажигания, но в данном случае это не принципиально.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля путем подачи постоянного тока на обмотки его катушки.
2. По закону индукции вырабатывается высокое напряжение и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух выключателей, а также пластикового корпуса и выводов на высоковольтные провода. Каждая катушка связана с 2 цилиндрами: 1 катушка — 1 и 4 цилиндры, 2 катушка — 2 и 3 цилиндры.

Признаки неисправности модуля зажигания (катушки)

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 или 1-4 цилиндры не работают.

Где модуль зажигания?

Модуль зажигания находится в моторном отсеке. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: Провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 к другой. Нумерация цилиндров указана на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать его нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — верхняя левая высоковольтная клемма;
• 3 цилиндр — высоковольтная клемма верхняя правая;
• 4 цилиндр — правый нижний высоковольтный вывод.

А вот такая распиновка типична, когда держишь модуль перед собой. Если вы хотите установить высоковольтные провода на уже установленный на автомобиль модуль, то распиновка немного другая, т.к. модуль устанавливается под углом (ромб):

• 1 цилиндр — нижний центральный вывод;
• 2 цилиндр — левый вывод;
• 3 цилиндр — верхний вывод;
• 4 цилиндр — правый выход. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Примерная стоимость модуля зажигания в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля необходимо измерить сопротивление между клеммами (1 и 4 цилиндры; и между 2 и 3 цилиндрами). Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого появятся проблемы в работе двигателя, что доставляет дискомфорт автовладельцу во время вождения. В этой статье мы постараемся разобраться, в чем причина и как решить такую ​​проблему своими руками.

[Скрыть]

Типичные неисправности системы зажигания на ВАЗ четырнадцатой модели

Прежде чем начать, разберемся в причинах возникновения множественных пропусков зажигания:

1. Проблемы в работе свечей. Свечи не смогут нормально работать и пропускать искру, если на их электродах есть нагар, или если зазор в них увеличился или уменьшился. Как правило, на ВАЗ 2114 с двигателем выходит из строя свечная форсунка в результате того, что изначально были установлены некачественные детали.
2. Неисправности в электрической цепи. Как правило, речь идет об износе проводки, ее перетирании, а также повреждениях механического плана. В некоторых случаях эту проблему можно решить заменой проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости или перегореть. Если возможно, работоспособность контакта можно восстановить путем очистки или замены. Последний вариант предпочтительнее, так как он практичен.
4. Неправильная работа или повреждение катушки. Если на вашем автомобиле установлен инжектор на 1,6 л, то в нем используется катушка. Если этот элемент сломается или будет работать некорректно, то это может привести к образованию щелей. Следует сразу отметить, что ремонтировать катушки бессмысленно, так как вы не можете быть уверены в их работоспособности. Поэтому, если эта деталь сломана, то ее нужно будет заменить.
5. Довольно часто проблемы в работе системы зажигания в форсунках возникают из-за использования некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно насторожить, так как обычно на таких заправках предлагается некачественное топливо. Из-за использования такого топлива качество горючей смеси также будет низким, кроме того, дешевый бензин забивает фильтры и может забить форсунки форсунок. Соответственно, со временем это может привести к образованию щелей.
   Лучшим вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива. Пусть его стоимость будет выше, зато вы можете быть уверены в реальном качестве бензина. Причем сэкономленные от использования дешевого топлива деньги в любом случае пойдут на ремонт автомобиля, но вполне возможно, что за это придется заплатить гораздо больше.
6. Плохая трансмиссия. В первую очередь следует проверить компрессию, так как она может многое сказать. Подробнее о том, как измерить компрессию в автомобиле, вы можете узнать из материала.
7. Неправильный выбор времени также является одной из основных причин неисправности. В том случае, если настройка таймингов не вызывает больших проблем и не занимает много времени, эту задачу можно выполнить самостоятельно.
8. Чрезмерное попадание воздуха в топливную систему. Эта проблема обычно проявляется в результате уже имеющихся повреждений впускного коллектора. Кроме того, это может быть вызвано износом колен на форсунках и многими другими дефектами. В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
9. Другая причина в том, что зазор между цилиндром и поршнем значительно уменьшился. При этом причин неисправности может быть очень много, однако в любом случае вам придется их проверить. В первую очередь необходимо иметь в виду, что в процессе работы двигателя у поршня могут изнашиваться канавки под кольца, специальные отверстия под палец и т.д. Кроме того, причина может крыться в регулярном перегреве двигателя, неправильно отрегулированных трущихся и подвижных элементах. В некоторых случаях неисправность кроется в перекосе силового агрегата, использовании некачественной моторной жидкости, попадании антифриза в масло. Последняя проблема обычно возникает из-за пробитой прокладки головки блока цилиндров. В любом случае все эти неисправности могут привести к появлению зазора, не соответствующего нормам (автор видео — канал КВ Автосервис).

Руководство по регулировке зажигания

Одной из причин является неправильно установленный угол опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо установить этот параметр – это можно сделать как своими руками, так и на СТО. Шкив коленчатого вала имеет специальный зубчатый диск, предназначенный для генерации электромагнитных волн. Впоследствии датчик преобразует эти вибрации в сигнал, который передается на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс на модуль, распределяющий искру между свечами зажигания.

Итак, как самостоятельно:

1. Сначала демонтируем защитный пластиковый кожух. Проверьте зазор между контроллером и зубчатым диском — в идеале он должен быть не более 0,7 мм. Больший зазор приведет к слабому сигналу от контроллера к блоку управления.
2. В том случае, если зазор в норме, необходимо приступить к маркировке, но предварительно нужно посмотреть на их соответствие стандарту. Это позволит убедиться, что шкив на коленчатом валу не перекошен, иначе контроллер также будет передавать блоку неверную информацию. Метка на маховике должна быть совмещена с меткой на картере коробки передач. Для этого в агрегате есть люк, где отмечены две риски. Чтобы метки совпали, необходимо провернуть коленчатый вал.
3. Вторая риска находится на шкиве масляного насоса, нужно следить за тем, чтобы он совпадал с так называемым приливом на блоке цилиндров.
4. Что касается третьей метки, то она расположена на зубчатом шкиве привода распредвала. Он должен быть совмещен с приливом на головке блока цилиндров, то есть крышкой ремня ГРМ.

Совпадение всех трех меток означает, что поршни цилиндров 1 и 4 находятся в ВМТ. На данный момент зазор между зубьями на шкиве должен совпадать с приливом на двигателе, а двадцатый зуб должен совпадать с ДПКВ.

Проверка выполненных действий

Для диагностики выполненных действий потребуются пассатижи, стандартный инструмент и тестер (мультиметр). V Высоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода составляет от 5 кОм до 12 кОм.

На данном этапе мы будем проводить диагностику цепей, а не элементов микропроцессора. Для проверки последнего потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как делается проверка:

1. Для начала необходимо выключить зажигание и продиагностировать контакты на всех штекерах и колодках. Также необходимо провести диагностику густоты посадки, а также контакта высокого напряжения в модуле.
2. Далее демонтируйте колодку с модуля и продиагностируйте напряжение на клеммах С и В. При этом тестер необходимо настроить на измерение малого переменного тока.
3. Проверить высокое напряжение. Для этого необходимо установить в колпак исправную свечу и прикрепить ее к головке блока. В этот момент ваш помощник должен попытаться запустить двигатель, повернув стартер. Если провод исправен, то между свечой и головкой блока проскочит искра. Таким образом, необходимо провести диагностику всех проводов.
4. В случае отсутствия искры только на одном кабеле необходимо произвести тщательную диагностику самого модуля, но в большинстве случаев устройство подлежит замене. Если все работает правильно, свечи исправны, но проблемы с двигателем все же есть, необходимо проверить систему питания.

Видео «Как работает двигатель с пропусками зажигания»

Как работает мотор, есть ли пробелы в его работе — смотрите видео (автор — канал VADIMUSRUS).

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит с помощью искры, создаваемой системой зажигания. Модуль зажигания является основным элементом системы, создающей искру на свечах зажигания с помощью высокого напряжения. Каждый производитель автомобилей разрабатывает и изготавливает свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания негативно влияет на работу двигателя, вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию выработки высокого напряжения для образования искры на свечах зажигания. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального переключателя. Иногда выключатель изготавливают как отдельное устройство, но в большинстве случаев его совмещают с электронным блоком управления двигателем. Внешне модули различаются количеством проводов в разъеме подключения: у модуля с выключателем 4 провода, а у парных катушек 3.

Модуль зажигания управляется ЭБУ, который в нужный момент подает постоянное напряжение в виде низковольтных управляющих сигналов на обмотки своих катушек. Конец сигнала — начало искры. За счет магнитной индукции в момент приложения генерируется высокое напряжение, создающее искру на свече зажигания. Устройство находится в моторном отсеке и его легко определить по высоковольтным проводам, идущим к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля зажигания на выкрученной свече зажигания

Неисправность модуля зажигания определяется по следующим критериям:

1. Затрудненный запуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах зажигания.
2. Плавающая частота вращения двигателя на холостом ходу — это ситуация, при которой частота вращения двигателя изменяется без каких-либо действий со стороны водителя.
3. Провалы мощности, проявляющиеся при разгоне и движении на затяжном подъеме.
4. Потеря мощности двигателя.
5. Не работают 1-4 или 2-3 цилиндры (двигатель «троит»).
6. Индикация сигнализатора Check Engine.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и долговечность модуля зажигания, в процессе эксплуатации он может выйти из строя, как и любой другой механизм. Среди всех возможных причин поломок в 9 из 10 случаев возникают и диагностируются следующие:

1. Использование неподходящих компонентов в системе зажигания. Высоковольтные провода выбирают исходя из параметров модуля, так как чрезмерно высокое или низкое напряжение вызывает сбои в работе или выгорание контактов.
2. Дефектные или поврежденные детали, низкое качество изготовления. Неисправные компоненты быстрее выходят из строя и выводят из строя другие компоненты или элементы системы. Практика показывает, что подбор качественных комплектующих и их периодическая диагностика позволяют модулю сохранять работоспособность длительное время.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Проще всего подключить заведомо рабочий модуль. При этом устройства должны быть полностью идентичными, высоковольтные провода исправны, а также должна быть проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Пошевелить модуль, что позволяет выявить ненадежные контакты. Для этого переместите колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, то причина неисправности кроется в плохом контакте.

Измерение сопротивления на клеммах модуля зажигания

3. Измерение сопротивления. Для этого нужен тестер, переведенный в режим омметра. Измерения производятся на парных клеммах модуля между 1 и 4, а также 2 и 3 цилиндрами. Величина сопротивления должна быть одинаковой и близкой к 5,4 кОм.

Проверка модуля зажигания тестером

4. Проверка напряжения тестером. Один щуп прибора прикладывается к контакту А блока, второй к массе. После включения зажигания снимаются показания прибора. Если провод исправен, он покажет напряжение 12 В; если он отсутствует, проверьте предохранитель, защищающий модуль зажигания. После этого целостность цепи проверяют контрольной лампой на 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает, цепь разорвана. Аналогично процедура повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на СТО путем подключения компьютера со специальным ПО к ЭБУ. Неисправности выявляются в виде ошибок, обозначаемых буквенно-цифровым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонт модуля зажигания, либо его замена. Аналогичная проверка проводится в специализированной мастерской с помощью осциллографа.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: включает в себя одну или несколько катушек, плату, контакты и провода. Из всех вышеперечисленных элементов ремонту подлежат только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль разобран и вскрыт для ремонта. Для этого вам потребуется:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Модуль зажигания ремонтируется в следующем порядке:

1. На снятом устройстве вскрыть корпус, поддев его отверткой.
2. Снимите силиконовую пленку, покрывающую плату.
3. С взрыворазрядных контактов удален весь алюминий.
4. На плате вместо всех демонтированных старых припаяны новые провода.
