Ремонт электронного трансформатора: пошаговая инструкция для самостоятельного восстановления

Как самостоятельно отремонтировать электронный трансформатор. Какие инструменты понадобятся для ремонта. Какие основные неисправности встречаются в электронных трансформаторах. Как правильно диагностировать и устранять поломки в электронном трансформаторе.

Что такое электронный трансформатор и как он работает

Электронный трансформатор представляет собой современное устройство для преобразования напряжения сети 220 В в низковольтное напряжение 12 В. В отличие от обычных трансформаторов, электронные работают на высокой частоте (20-50 кГц), что позволяет значительно уменьшить их размеры и вес.

Принцип работы электронного трансформатора заключается в следующем:

1. Входное напряжение 220 В выпрямляется с помощью диодного моста
2. Выпрямленное напряжение преобразуется в высокочастотные импульсы с помощью транзисторного преобразователя
3. Импульсы подаются на импульсный трансформатор, который понижает напряжение до 12 В
4. Выходное напряжение 12 В выпрямляется и сглаживается

Благодаря такой схеме электронные трансформаторы имеют небольшие размеры и высокий КПД. Они широко применяются для питания галогенных ламп, светодиодных светильников и другой низковольтной техники.

Основные причины поломок электронных трансформаторов

Несмотря на надежность, электронные трансформаторы могут выходить из строя по ряду причин:

• Перегрузка из-за превышения допустимой мощности нагрузки
• Короткое замыкание в нагрузке
• Скачки напряжения в сети
• Перегрев из-за плохого охлаждения
• Выход из строя электролитических конденсаторов
• Пробой силовых транзисторов
• Неисправность микросхемы управления

Чаще всего выходят из строя силовые элементы — транзисторы и диоды. Также часто перегорают предохранители или терморезисторы, защищающие от перегрузки.

Необходимые инструменты и материалы для ремонта

Для самостоятельного ремонта электронного трансформатора понадобится следующий набор инструментов и материалов:

• Мультиметр для измерения напряжения, тока и сопротивления
• Паяльник с регулировкой температуры
• Припой и флюс
• Набор отверток
• Пинцет
• Лупа или микроскоп
• Термопаста
• Запасные радиодетали (транзисторы, диоды, конденсаторы)

Также желательно иметь осциллограф для более точной диагностики. Перед началом работы обязательно отключите трансформатор от сети и разрядите высоковольтные конденсаторы.

Пошаговая инструкция по ремонту электронного трансформатора

Рассмотрим основные этапы ремонта электронного трансформатора:

1. Визуальный осмотр платы на наличие видимых повреждений, подгоревших элементов
2. Проверка целостности предохранителей и терморезисторов
3. Тестирование силовых транзисторов и диодов на пробой
4. Проверка электролитических конденсаторов
5. Замена неисправных элементов
6. Проверка работы схемы управления
7. Тестирование трансформатора с нагрузкой

Рассмотрим подробнее каждый из этих этапов.

Визуальный осмотр и проверка защитных элементов

Начните ремонт с внешнего осмотра платы трансформатора. Обратите внимание на следующее:

• Наличие подгоревших или потрескавшихся элементов
• Вздутые или подтекшие электролитические конденсаторы
• Целостность дорожек платы
• Состояние предохранителей и терморезисторов

Проверьте омметром целостность предохранителей. При необходимости замените их на аналогичные по номиналу. Терморезисторы также проверьте на обрыв.

Тестирование силовых элементов

Основными силовыми элементами в электронном трансформаторе являются транзисторы и диоды. Их можно проверить с помощью мультиметра:

• Измерьте сопротивление переходов транзисторов в обоих направлениях
• Проверьте диоды на пробой в обратном направлении
• Убедитесь в отсутствии короткого замыкания между выводами

Неисправные элементы подлежат замене на аналогичные по параметрам. При замене соблюдайте полярность и правильность подключения.

Проверка и замена конденсаторов

Электролитические конденсаторы часто выходят из строя из-за высыхания электролита. Признаки неисправности:

• Вздутие или подтекание корпуса
• Значительное отклонение емкости от номинала
• Повышенный ток утечки

Замените подозрительные конденсаторы на новые с аналогичными параметрами. Обязательно соблюдайте полярность при установке.

Проверка схемы управления

После замены силовых элементов проверьте работу схемы управления:

• Убедитесь в наличии питания на микросхеме ШИМ-контроллера
• Проверьте осциллографом наличие импульсов управления на затворах транзисторов
• При необходимости замените микросхему управления

Правильная работа схемы управления — залог стабильной работы всего трансформатора.

Тестирование отремонтированного трансформатора

После завершения ремонта обязательно протестируйте трансформатор:

1. Подключите трансформатор к сети через лампочку 60-100 Вт
2. Измерьте выходное напряжение без нагрузки
3. Подключите номинальную нагрузку и проверьте стабильность выходного напряжения
4. Убедитесь в отсутствии нагрева элементов

Если все параметры в норме, трансформатор можно считать исправным и готовым к работе.

Типичные неисправности электронных трансформаторов и способы их устранения

Рассмотрим наиболее частые поломки электронных трансформаторов и методы их ремонта:

Трансформатор не включается

Возможные причины:

• Перегорел входной предохранитель
• Неисправен сетевой выключатель
• Пробой входного диодного моста

Проверьте целостность предохранителя и выключателя, при необходимости замените. Диодный мост проверьте на пробой и замените при неисправности.

Нет выходного напряжения

Причины отсутствия выходного напряжения:

• Выход из строя силовых транзисторов
• Неисправность микросхемы управления
• Обрыв в цепи обратной связи

Проверьте силовые транзисторы и при необходимости замените. Убедитесь в наличии питания и импульсов управления на микросхеме. Проверьте целостность цепи обратной связи.

Нестабильное выходное напряжение

Нестабильность выходного напряжения может быть вызвана:

• Неисправностью электролитических конденсаторов
• Нарушением в цепи обратной связи
• Сбоями в работе микросхемы управления

Проверьте и при необходимости замените электролитические конденсаторы. Проверьте элементы в цепи обратной связи. При сбоях в работе микросхемы замените ее.

Меры безопасности при ремонте электронных трансформаторов

При ремонте электронных трансформаторов необходимо соблюдать следующие меры безопасности:

• Всегда отключайте трансформатор от сети перед началом работы
• Разрядите высоковольтные конденсаторы перед прикосновением к плате
• Используйте изолированный инструмент
• Не прикасайтесь к элементам схемы под напряжением
• При пайке используйте вытяжку для удаления вредных паров флюса

Соблюдение этих простых правил поможет избежать поражения электрическим током и других травм при ремонте.

Когда лучше обратиться к специалисту

В некоторых случаях самостоятельный ремонт электронного трансформатора может быть затруднен или небезопасен. Рекомендуется обратиться к специалисту в следующих ситуациях:

• Отсутствие необходимых навыков и опыта работы с электроникой
• Невозможность точно определить причину неисправности
• Отсутствие нужных инструментов и запчастей для ремонта
• Сложные случаи, требующие глубокой диагностики

Профессиональный мастер сможет быстро и качественно отремонтировать трансформатор, гарантируя его дальнейшую надежную работу.

Заключение

Ремонт электронного трансформатора своими руками вполне возможен при наличии базовых навыков работы с электроникой. Внимательно изучите схему устройства, запаситесь необходимыми инструментами и запчастями. Пошаговая диагностика поможет выявить неисправность, а аккуратная замена вышедших из строя элементов восстановит работоспособность трансформатора.

Однако помните о мерах безопасности и не беритесь за ремонт, если сомневаетесь в своих силах. В сложных случаях лучше доверить работу профессионалам. Правильный подход к ремонту позволит существенно продлить срок службы вашего электронного трансформатора.

Ремонт электронный трансформатор схема

По сравнению с классическим трансформатором, электронный имеет ряд преимуществ: — Выходная мощность электронного трансформатора может регулироваться, таким образом может быть легко добавлена регулировка яркости ламп; — Может быть реализована защита от короткого замыкания; — Низкий вес и более компактное исполнение устройства; — Отсутствие шума с частотой сети. Схема электронного трансформатора для галогеновых ламп является классическим полумостом. Схема управления может быть реализована на микросхеме задающий генератор рабочей частоты , но существует более простое решение, которое состоит из генератора на двух транзисторах, работающих в противофазе. Схема работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полу-синусоидаьльного, с удвоенной частотой.

Поиск данных по Вашему запросу:

Ремонт электронный трансформатор схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП
• РЕМОНТ ИМПУЛЬСНОГО ПОНИЖАЮЩЕГО ТРАНСФОРМАТОРА
• Защита от КЗ и запуск электронных трансформаторов без нагрузки
• Please turn JavaScript on and reload the page.
• Ремонт электронного трансформатора своими руками
• Подробная схема выбора электронного трансформатора и как переделать своими руками
• Как правильно подключить трансформатор 12 вольт. Схема понижающего трансформатора 220 на 12 вольт
• Ремонт электронного трансформатора своими руками
• Эксперименты с электронным трансформатором tashibra. Схема электронный трансформатор
• Как проверить галогеновую лампу тестером

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Переделка китайского электронного трансформатора в блок питания

СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП

На сегодняшний день, электромеханики достаточно редко занимаются починкой электронных трансформаторов. Однако, в обратной ситуации — почему бы и не потрудиться экономии ради. К тому же не у всех есть возможность добраться до специализированного магазина, чтобы подыскать там замену, или обратиться в мастерскую.

Ввиду того, что не все имеют обширный объём знаний по теме, постараюсь представить всю имеющуюся информацию максимально доступно. Прежде, чем приступить к основной части, сделаю небольшое напоминание о том, что же такое электронный трансформатор и для чего он предназначен. Трансформатор используется для преобразования одной переменной напряжения в другую например, вольт в 12 вольт.

Это свойство электронного трансформатора очень широко используется в радиоэлектронике. Основным значимым моментом при использовании электронного трансформатора является то, что при понижении напряжения сила тока в трансформаторе увеличивается. У трансформатора имеется как минимум одна первичная и одна вторичная обмотка. В понижающих трансформаторах провод первичной обмотки всегда имеет меньшее сечение, чем провод вторичной.

Это позволяет увеличить количество витков первичной обмотки и как следствие её сопротивление. То есть при проверке мультиметром первичная обмотка показывает сопротивление в разы большее, чем вторичная. Если же по какой-то причине диаметр провода вторичной обмотки будет небольшим, то по закону Джоуля-Лэнса вторичная обмотка перегреется и спалит весь трансформатор.

Неисправность трансформатора может заключаться в обрыве и или КЗ коротком замыкании обмоток. При обрыве мультиметр показывает единицу на сопротивлении. Мультиметр может измерить постоянное, переменное напряжение, сопротивление.

Также он может работать в режиме прозвонки. Чтобы правильно производить прозвонку различных элементов трансформера рекомендую всё-таки выпаивать их многие пытаются обойтись без этого и исследовать отдельно, поскольку в противном случае показания могут быть неточными. Нельзя забывать, что диоды прозваниваются только в одну сторону. Для этого мультиметр устанавливается в режим прозвонки, красный щуп прикладывается к плюсу, чёрный к минусу. Если всё в норме, то прибор издаёт характерный звук.

При наложении щупов на противоположные полюса не должно происходит вообще ничего, а если это не так, то можно диагностировать пробой диода. При проверке транзисторов, их также нужно выпаивать и прозванивать переходы база-эмиттер, база-коллектор, выявляя их проходимость в одну, и в другую сторону.

Обычно, роль коллектора в транзисторе выполняет задняя железная часть. Нельзя забывать проверять обмотку, как первичную, так и вторичную. Если возникают проблемы с определением того, где первичная обмотка, а где вторичная, то помните, что первичная обмотка даёт большее сопротивление. Ёмкость конденсатора измеряется в фарадах пикофарадах, микрофарадах.

Для его исследования тоже используется мультиметр, на котором выставляется сопротивление в кОм. Положительный щуп прикладывается к минусу конденсатора, отрицательный к плюсу. На экране должны появляться всё возрастающие цифры вплоть до почти двух тысяч, которые сменяются единицей, что расшифровывается как бесконечное сопротивление. Это может свидетельствовать об исправности конденсатора, но лишь в отношении его способности накапливать заряд. А также, не забывайте, что электронные трансформаторы нельзя запускать без загрузки!

Это очень важно. Возможность попрактиковаться в починке трансформатора представилась не так давно, когда мне принесли электронный трансформатор от потолочной люстры напряжение — 12 вольт. Люстра рассчитана на 9 лампочек, каждая по 20 ватт в сумме — ватт. На упаковке от трансформатора значилось также: ватт. А вот пометка на плате гласила: ватт. Страна производитель — конечно же,Китай. В полученном мной электронном трансформаторе сгорела пара ключей на биполярных транзисторах модель: Рабочая схема стандартная двухтактная, на месте выходного транзистора поставлен инвертор ТОР Thor , у которого вторичная обмотка состоит из 6-ти витков, а переменный ток сразу же перенаправляется на выход, то есть к лампам.

Такие блоки питания обладают весьма значимым недостатком: отсутствует защита против короткого замыкания на выходе. Даже при секундном замыкании выходной обмотки, можно ожидать весьма впечатляющего взрыва схемы. Поэтому рисковать подобным образом и замыкать вторичную обмотку крайне не рекомендуется. В целом, именно по этой причине радиолюбители не очень любят связываться с электронными трансформаторами подобного типа.

Впрочем, некоторые наоборот пытаются их самостоятельно доработать, что, на мой взгляд, весьма неплохо. Но вернёмся к делу: поскольку наблюдалось потемнение платы прямо под ключами, то не приходилось сомневаться, что они вышли из строя именно из-за перегрева.

Тем более, что радиаторы не слишком активно охлаждают заполненную множеством деталей коробочку корпуса, да ещё и прикрываются картонкой.

Хотя, если судить по исходным данным, также имела место перегрузка в 20 ватт. Из-за того, что нагрузка превышает возможности блока питания, достижение номинальной мощности практически равнозначно выходу из строя. Те более, что в идеале, с расчётом на долговременное функционирование, мощность БП должна быть не меньше, а вдвое больше необходимого. Вот такая она китайская электроника. Снизить уровень нагрузки, сняв несколько лампочек, не представлялось возможным.

Поэтому единственный подходящий, на мой взгляд, вариант исправления ситуации заключался в наращивании теплоотводов. Чтобы подтвердить или опровергнуть свою версию, я запустил плату прямо на столе и дал нагрузку с помощью двух галогеновых парных ламп. Когда всё было подключено — капнул немного парафина на радиаторы. Расчёт был такой: если парафин будет таять и испаряться, то можно гарантировать, что электронный трансформатор благо, если только он сам будет сгорать меньше чем за полчаса работы по причине перегрева.

После 5 минут работы воск так и не расплавился, получалось, что основная проблема связана именно с плохой вентиляцией, а не с неисправностью радиатора. Наиболее изящный вариант решения проблемы — просто подогнать другой более просторный корпус под электронный трансформатор, который обеспечит достаточную вентиляцию.

Но я предпочёл подсоединить теплоотвод в виде алюминиевой полоски. Собственно, этого оказалось вполне достаточно для исправления ситуации. В качестве ещё одного примера починки электронного трансформатора я хотел бы рассказать о ремонте устройства, обеспечивающего понижение напряжения с на 12 Вольт.

Оно использовалось для галогенных ламп на 12 Вольт мощность — 50 Ватт. Рассматриваемый экземпляр перестал работать без всяких спецэффектов. До того, как он оказался у меня в руках, от работы с ним отказалось несколько мастеров: некоторые не смогли найти решение проблемы, другие, как уже и говорилось выше, решили, что это экономически нецелесообразно.

Тогда я решил проверить конденсаторы. Диагностика мультиметром вроде бы прошла успешно, однако, с учётом того, что накопление заряда происходило на протяжении целых 10 секунд это многовато для конденсаторов подобного типа , возникло подозрение, что неполадка именно в нём.

Я произвёл замену конденсатора на новый. Тут нужно небольшое отступление: на корпусе рассматриваемого электронного трансформатора имелось обозначение: VA. Эти показания говорят о том, при какой нагрузке можно включать устройство. Включать его вообще без нагрузки или, если по-человечески, без лампы , как уже говорилось ранее, нельзя. Поэтому я подсоединил к электронному трансформатору лампу на 50 Ватт то есть значение, которое вписывается между нижней и верхней границей допустимой нагрузки.

После подключения никаких изменений в работоспособности трансформатора не произошло. Тогда я ещё раз полностью осмотрел конструкцию и понял, что при первой проверке не обратил внимания на термопредохранитель в данном случае модель L33, ограничение до C. Если в режиме прозвонки этот элемент даёт единицу, то можно говорить о его неисправности и обрыве цепи. Изначально термопредохранитель не был проверен по той причине, что при помощи термоусадки он вплотную крепится к транзистору.

То есть для полноценной проверки элемента придётся избавляться от термоусадки, а это весьма трудоёмко. Что я и сделал. Электронный трансформатор тут же заработал, да и произведённая ранее замена конденсатора оказалась не лишней, поскольку ёмкость установленного до этого элемента не отвечала заявленной.

Причина, вероятно, была в том, что он просто износился. В итоге, я заменил термопредохранитель, и на этом ремонт электронного трансформатора можно было считать завершённым.

Как Вы уже знаете, в зависимости от условий применения светодиодные светильники должны работать от безопасного либо стандартного напряжения в сети. Безопасное напряжение составляет 12 Вольт, обычно его используют для подсветки смотровой ямы в гараже, а также при монтаже освещения в ванной комнате и бане.

При стандартных Вольтах работают практически все люстры и бра в жилых помещениях. Сейчас мы рассмотрим схемы подключения точечных светильников на В и 12В. Если Вы решили подключить свет в гостиной, спальне либо на кухне, то применять Вольтные лампочки нет смысла, так как для этого потребуется покупать специальные понижающий трансформатор В он преобразовывает в 12В.

Если будут применяться несколько групп светодиодных светильников к примеру, для подсветки многоуровневого гкл потолка , то каждой рекомендуется управлять отдельно, с помощью двойного выключателя. Что касается использования Вольтных точечных светильников, то в этом случае необходимо обязательно преобразовывать переменные В в постоянные 12В.

Для этого необходимо приобрести блок питания, который устанавливается непосредственно перед самими лампами. Обращаем Ваше внимание на то, что трансформатор должен быть установлен после выключателя света, а не перед ним. Также очень важный нюанс заключается в том, что мощность данного изделия должна быть выше, чем суммарная мощность потолочных диодов.

К примеру, если суммарная мощность ламп составляет 50 Вт, блок питания должен быть Ваттным. Тут же следует отметить еще один нюанс. Чем больше мощность трансформатора, тем соответственно и больше его габариты. Как правило, данное устройство размещается рядом со светодиодами в карнизе подвесного либо натяжного потолка.

Понятное дело, что при обслуживании группы ламп с суммарной мощностью около Вт придется купить довольно крупное устройство, с размещением которого могут возникнуть трудности.

Как Вы видите, ничего сложного в схеме подключения нет. Главное правильно скрепить провода между собой. Подробную фото и видео инструкцию по монтажу мы предоставили в виде 9 советов по установке точечных светильников своими руками.

Публикация материалов сайта, на Вашем сайте, возможна только при указании полной активной ссылки на источник.

РЕМОНТ ИМПУЛЬСНОГО ПОНИЖАЮЩЕГО ТРАНСФОРМАТОРА

Такой интересный компонент, как электронный трансформатор, так и просится для разнообразных радиолюбительских поделок. Цена его составляет всего пару долларов, и его легко можно приобрести и переделать в блок питания или компактное автомобильное зарядное устройство. Сегодня мы расскажем, как можно сделать блок питания из электронного трансформатора. Использовать его как обычный блок питания без доделки практически невозможно так как основная проблема в том, что на выходе электронного трансформатор переменное напряжение высокой частоты. Также такой трансформатор не способен работать без минимальной нагрузки. Мы расскажем о методе переделки, при котором электронный трансформатор даже не придется разбирать, достаточно к его выходу подключить небольшую плату.

На плате электронного трансформатора (балласта) от китайского сомнения опыт топикстартера по ремонту электронных схем.

Защита от КЗ и запуск электронных трансформаторов без нагрузки

В любом помещении, будь то дом или общественное сооружение, главную роль играет освещение. Это связано с тем, что все больше людей предпочитают с наступлением темного времени суток продолжать активно жить, а не ложиться спать. Сегодня, посещая различные помещения общественного назначения можно встретить такие осветительные приборы, как ультрафиолетовые лапы. Такие светильники имеют достаточно обширную область применения обеззараживание помещений медицинского плана, подсветка черепах и пресмыкающихся, сушка ногтей и т. Причем следует знать, что ультрафиолетовую лампу следует периодически проверять, хотя бы один раз в месяц, на предмет ее правильной работы. Но чтобы знать, как проверить такой аппарат, необходимо понимать устройство и его принцип работы. В связи с тем, что ультрафиолетовая продукция сегодня очень распространена в различных сферах человеческой деятельности медицина, косметология и покраска ногтей, подсветка цветов и черепах и т. Современный ультрафиолетовый светильник имеет почти такое же строение и принцип работы, что и люминесцентные лампы.

Please turn JavaScript on and reload the page.

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены.

Электронный трансформатор — сетевой импульсный блок питания, который предназначен для питания галогенных ламп 12 Вольт.

Ремонт электронного трансформатора своими руками

Очень часто причиной поломки электроприбора становится неисправность аккумулятора. Вследствие этого нужен ремонт или же покупка нового оборудования. Но можно избежать больших затрат, сделав блок питания из энергосберегающей лампы своими руками. Все необходимые детали можно взять из обычной люминесцентной лампы, стоимость которой невелика. В каждой энергосберегающей лампочке имеется небольшая схема, которая предотвращает мигание во время включения, а также способствует постепенному разогреву спиралей устройства. Её название — электронный балласт.

Подробная схема выбора электронного трансформатора и как переделать своими руками

Для острожного, бережливого радиолюбителя, электронный импульсный трансформатор [ЭТ] — это эффективный, удобный, экономичный и простой в устройстве, назначении и свойствах эксплуатации современный энергоприбор. Так ли это, или все-таки вполне можно применять его в быту и работе, получая на выходе чистый, стабильный сигнал электроэнергии во всех подробностях рассмотрим далее. Любое освещение, будь то бытовое или производственное, в современном мире стремится к безопасности, минимальным габаритам и экономичному энергопотреблению. Особенно, если речь идет о покрытии световым потоком зон с пыльной или влажной средой. Подвалы или душевые, ванные комнаты и подобные им будут тем безопасней, чем напряжение сети в них будет ниже, световой прибор меньше и эргономичней. Рисунок 1. Принципиальная схема ЭТ.

В настоящее время импульсные электронные трансформаторы благодаря малым размерам и весу, низкой цены и широкому асортименту, широко.

Как правильно подключить трансформатор 12 вольт. Схема понижающего трансформатора 220 на 12 вольт

Ремонт электронный трансформатор схема

Многие знатоки в области электроники считают, что ремонт импульсных блоков питания достаточно трудная и порой бессмысленная затея. Также и со схемой электронного трансформатора. Если конечно на ремонт не будут потрачены денежные средства, сопоставимые с покупкой нового. Рассмотрим типичный электронный трансформатор на ватт, производитель — Китай.

Ремонт электронного трансформатора своими руками

ВИДЕО ПО ТЕМЕ: Электронные трансформаторы. Обзор, принцип работы, схема

Мы постараемся ответить на вопрос: ремонт электронного трансформатора своими руками по рекомендациям подлинного мастера с максимально подробным описанием. Электронные трансформаторы приходят на смену громоздким трансформаторам со стальным сердечником. Сам по себе электронный трансформатор, в отличие от классического, представляет собой целое устройство — преобразователь напряжения. Применяются такие преобразователи в освещении для питания галогенных ламп на 12 вольт. Если вы ремонтировали люстры с пультом управления, то, наверняка, встречались с ними. Основными силовыми элементами схемы являются n-p-n транзисторы MJE , которые включены по схеме полумост.

Галогенные лампы вне зависимости от вида помещения и места подсоединяются посредством трансформатора для галогенных ламп 12 вольт. Если в помещении постоянная влажность, то трансформатор должен иметь специальную защиту, она не допустит поломки прибора при коротком замыкании.

Эксперименты с электронным трансформатором tashibra. Схема электронный трансформатор

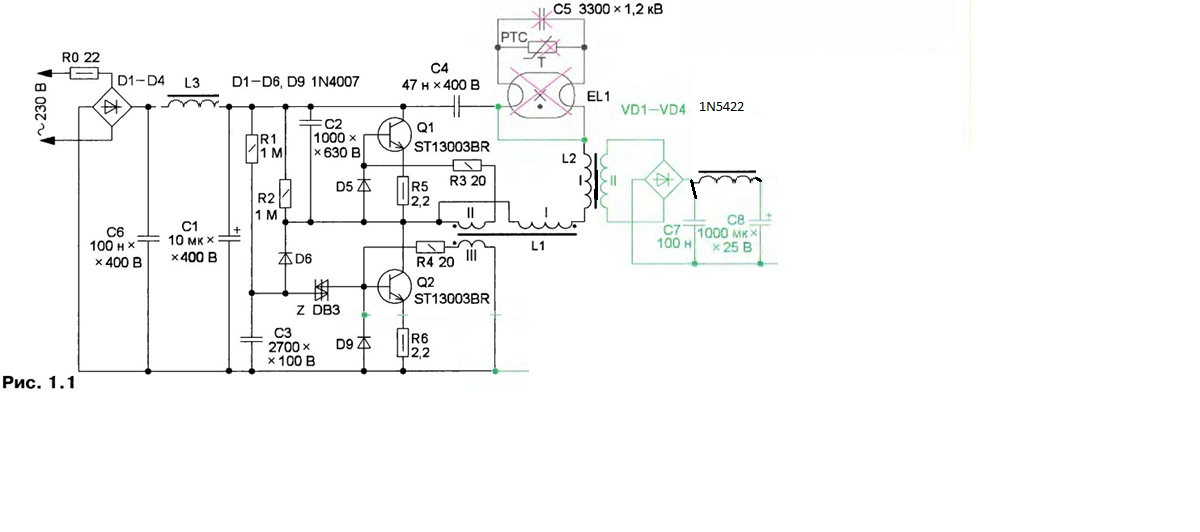

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы.

Как проверить галогеновую лампу тестером

Электронные трансформаторы для галогенных ламп ЭТ — не теряющая актуальности тема как среди бывалых, так и очень посредственных радиолюбителей. И это не удивительно, ведь они весьма просты, надежны, компактны, легко поддаются доработке и усовершенствованию, чем существенно расширяют сферу применения. А в связи с массовым переходом светотехники на светодиодные технологии ЭТ морально устарели и сильно упали в цене, что, как по мне, стало чуть ли не главным их преимуществом в радиолюбительской практике. Про ЭТ есть много различной информации относительно преимуществ и недостатков, устройства, принципа работы, доработки, модернизации и т.

Как ремонтировать импульсный блок питания

Импульсный источник питания — это инверторная система, в которой входное переменное напряжение выпрямляется, а потом полученное постоянное напряжение преобразуется в импульсы высокой частоты и установленой скважности, которые как правило, подаются на импульсный трансформатор.

Немного о применении и устройстве ИБП

Под аббревиатурой ИБП достаточно часто упоминается источник бесперебойного питания. Чтобы не было разночтений, условимся, что в данной статье это Импульсный Блок Питания.

Практически все импульсные блоки питания, применяющиеся в электронной аппаратуре построены по двум функциональным схемам.

Рис.1. Функциональные схемы импульсных блоков питания

По полумостовой схеме выполняются, как правило, достаточно мощные блоки питания, например компьютерные. По двухтактной схеме изготавливаются также блоки питания мощных эстрадных УМЗЧ и сварочных аппаратов.

Кому доводилось ремонтировать усилители мощностью 400 и более ватт, прекрасно знает, какой у них вес. Речь идет, естественно, об УМЗЧ с традиционным трансформаторным блоком питания. ИБП телевизоров, мониторов, DVD-проигрывателей чаще всего делаются по схеме с однотактным выходным каскадом.

Хотя реально существуют и другие разновидности выходных каскадов, которые показаны на рисунке 2.

Рис.2. Выходные каскады импульсных блоков питания

Здесь показаны только силовые ключи и первичная обмотка силового трансформатора.

Если внимательно посмотреть на рисунок 1, нетрудно заметить, что всю схему можно разделить на две части — первичную и вторичную. Первичная часть содержит сетевой фильтр, выпрямитель напряжения сети, силовые ключи и силовой трансформатор. Эта часть гальванически связана с сетью переменного тока.

Кроме силового трансформатора в импульсных блоках питания применяются еще развязывающие трансформаторы, через которые управляющие импульсы ШИМ – контроллера подаются на затворы (базы) силовых транзисторов. Таким способом обеспечивается гальваническая развязка от сети вторичных цепей. В более современных схемах эта развязка осуществляется при помощи оптронов.

Вторичные цепи гальванически отвязаны от сети при помощи силового трансформатора: напряжение с вторичных обмоток подается на выпрямитель, и далее в нагрузку. От вторичных цепей питаются также схемы стабилизации напряжения и защиты.

Очень простые импульсные блоки питания

Выполняются на базе автогенератора, когда задающий ШИМ контроллер отсутствует. В качестве примера такого ИБП можно привести схему электронного трансформатора Taschibra.

Рис.3. Электронный трансформатор Taschibra

Подобные электронные трансформаторы выпускаются и другими фирмами. Их основное назначение — питание галогенных ламп. Отличительная особенность подобной схемы — простота и малое количество деталей. Недостатком можно считать то, что без нагрузки эта схема просто не запускается, выходное напряжение нестабильно и имеет высокий уровень пульсаций. Но лампочки все-таки светят! При этом вторичная цепь полностью отвязана от питающей сети.

Совершенно очевидно, что ремонт такого блока питания сводится к замене транзисторов, резисторов R4, R5, иногда диодного моста VDS1 и резистора R1, выполняющего роль предохранителя. Просто нечему больше в этой схеме сгореть. При небольшой цене электронных трансформаторов чаще просто покупается новый, а ремонт делается, что называется, «из любви к искусству».

Сначала техника безопасности

Коль скоро имеется такое весьма неприятное соседство первичной и вторичной цепей, которые в процессе ремонта обязательно, пусть, даже случайно, придется пощупать руками, то следует напомнить некоторые правила техники безопасности.

Прикасаться к включенному источнику можно только одной рукой, ни в коем случае не сразу обеими. Это известно каждому, кто работает с электрическими установками. Но лучше не касаться вовсе, или, только после отключения от сети путем выдергивания вилки из розетки. Также не следует на включенном источнике что-то паять или просто крутить отверткой.

В целях обеспечения электробезопасности на платах блоков питания «опасная» первичная сторона платы обводится достаточно широкой полосой или заштриховывается тонкими полосками краски, чаще белого цвета. Это предупреждение о том, что трогать руками эту часть платы опасно.

Даже выключенный импульсный блок питания можно касаться руками только через некоторое время, не менее 2…3 минут после выключения: на высоковольтных конденсаторах заряд сохраняется достаточно долго, хотя в любом нормальном блоке питания параллельно конденсаторам установлены разрядные резисторы. Помните, как в школе предлагали друг другу заряженный конденсатор! Убить, конечно, не убьет, но удар получается достаточно чувствительный.

Но самое страшное даже не в этом: ну, подумаешь, чуть щипнуло. Если сразу после выключения прозвонить электролитический конденсатор мультиметром, то вполне возможно пойти в магазин за новым.

Когда такое измерение предвидится, конденсатор нужно разрядить, хотя бы пинцетом. Но лучше это сделать с помощью резистора сопротивлением в несколько десятков КОм. В противном случае разряд сопровождается кучей искр и достаточно громким щелчком, да и для конденсатора такое КЗ не очень полезно.

И все же, при ремонте приходится касаться включенного импульсного блока питания, хотя бы для проведения каких-то измерений. В этом случае максимально обезопасить себя любимого от поражения электричеством поможет развязывающий трансформатор, часто его называют трансформатор безопасности.

Если же в двух словах, то это трансформатор с двумя обмотками на 220В, мощностью 100…200Вт (зависит от мощности ремонтируемого ИБП), электрическая схема показана на рисунке 4.

Рис.4. Трансформатор безопасности

Левая по схеме обмотка включается в сеть, к правой обмотке через лампочку подключается неисправный импульсный блок питания. Самое главное при таком включении это то, что ОДНОЙ рукой прикасаться к любому концу вторичной обмотки можно безбоязненно, равно как и ко всем элементом первичной цепи блока питания.

О роли лампочки и ее мощности

Чаще всего ремонт импульсного блока питания выполняется без развязывающего трансформатора, но в качестве дополнительной меры безопасности включение блока производится через лампочку мощностью 60…150Вт. По поведению лампочки можно, в общем, судить о состоянии блока питания. Конечно, такое включение не обеспечит гальванической развязки от сети, трогать руками не рекомендуется, но от дыма и взрывов вполне может защитить.

Если при включении в сеть лампочка зажигается в полный накал, то следует искать неисправность в первичной цепи. Как правило, это пробитый силовой транзистор или выпрямительный мост. При нормальной работе блока питания лампочка сначала вспыхивает достаточно ярко (заряд конденсаторов), а потом нить накала продолжает слабо светиться.

Насчет этой лампочки существует несколько мнений. Кто-то говорит, что она не помогает избавиться от непредвиденных ситуаций, а кто-то считает, что намного снижается риск спалить только что запаянный транзистор. Будем придерживаться этой точки зрения, и лампочку для ремонта использовать.

О разборных и неразборных корпусах

Чаще всего импульсные блоки питания выполняются в корпусах. Достаточно вспомнить компьютерные блоки питания, различные адаптеры, включаемые в розетку, зарядные устройства для ноутбуков, мобильных телефонов и т.п.

В случае компьютерных блоков питания все достаточно просто. Из металлического корпуса выкручиваются несколько винтиков, снимается металлическая же крышка и, пожалуйста, вся плата с деталями уже в руках.

Если корпус пластмассовый, то следует поискать на обратной стороне, где находится сетевая вилка, маленькие шурупчики. Тогда все просто и понятно, отвернул и снял крышку. В этом случае можно сказать, что просто повезло.

Но в последнее время все идет по пути упрощения и удешевления конструкций, и половинки пластмассового корпуса просто склеиваются, причем достаточно прочно. Один товарищ рассказывал, как возил в какую-то мастерскую подобный блок. На вопрос, как же его разобрать мастера сказали: «Ты, что не русский?». После чего взяли молоток и быстренько раскололи корпус на две половинки.

На самом деле это единственный способ для разборки пластиковых клееных корпусов. Вот только колотить надо аккуратно и не очень фанатично: под действием ударов по корпусу могут оборваться дорожки, ведущие к массивным деталям, например, трансформаторам или дросселям.

Помогает также вставленный в шов нож, и легкое постукивание по нему все тем же молотком. Правда, после сборки остаются следы этого вмешательства. Но пусть уж будут незначительные следы на корпусе, зато не придется покупать новый блок.

Как найти схему

Если в прежние времена практически ко всем устройствам отечественного производства прилагались принципиальные электрические схемы, то современные иностранные производители электроники делиться своими секретами не хотят. Вся электронная техника комплектуется лишь руководством пользователя, где показывается, какие надо нажимать кнопки. Принципиальные схемы к пользовательскому руководству не прилагаются.

Предполагается, что устройство будет работать вечно или ремонт будет производиться в авторизованных сервисных центрах, где имеются руководства по ремонту, именуемые сервис мануалами (service manual). Сервисные центры не имеют права делиться со всеми желающими этой документацией, но, хвала интернету, на многие устройства эти сервис мануалы находить удается. Иногда это может получиться безвозмездно, то есть, даром, а иногда нужные сведения можно получить за незначительную сумму.

Но даже если нужную схему найти не удалось, отчаиваться не стоит, тем более при ремонте блоков питания. Практически все становится понятно при внимательном рассмотрении платы. Вот этот мощный транзистор — не что иное как выходной ключ, а эта микросхема — ШИМ контроллер.

В некоторых контроллерах мощный выходной транзистор «спрятан» внутри микросхемы. Если эти детали достаточно габаритные, то на них имеется полная маркировка, по которой можно найти техническую документацию (data sheet) микросхемы, транзистора, диода или стабилитрона. Именно эти детали составляют основу импульсных блоков питания.

Даташиты содержат весьма полезную информацию. Если это микросхема ШИМ контроллера, то можно определить, где какие выводы, какие на них приходят сигналы. Тут же можно найти внутреннее устройство контроллера и типовую схему включения, что очень помогает разобраться с конкретной схемой.

Несколько сложнее найти даташиты на малогабаритные компоненты SMD. Полная маркировка на маленьком корпусе не помещается, вместо нее на корпусе ставится кодовое обозначение из нескольких (три, четыре) букв и цифр. По этому коду с помощью таблиц или специальных программ, добытых опять-таки в интернете, удается, правда не всегда, найти справочные данные неведомого элемента.

Измерительные приборы и инструмент

Для ремонта импульсных блоков питания потребуется тот инструмент, который должен быть у каждого радиолюбителя. В первую очередь это несколько отверток, кусачки-бокорезы, пинцет, иногда пассатижи и даже упомянутый выше молоток. Это для слесарно-монтажных работ.

Для паяльных работ, конечно же, понадобится паяльник, лучше несколько, различной мощности и габаритов. Вполне подойдет обычный паяльник мощностью 25…40Вт, но лучше, если это будет современный паяльник с терморегулятором и стабилизацией температуры.

Для отпаивания многовыводных деталей хорошо иметь под руками если не супердорогую паяльную станцию, то хотя бы простенький недорогой паяльный фен. Это позволит без особых усилий и разрушения печатных плат выпаивать многовыводные детали.

Для измерения напряжений, сопротивлений и несколько реже токов понадобится цифровой мультиметр, пусть даже не очень дорогой, или старый добрый стрелочный тестер. О том, что стрелочный прибор еще рано списывать со счетов, какие он дает дополнительные возможности, которых нет у современных цифровых мультиметров, можно прочитать в статье «Стрелочные и цифровые мультиметры — достоинства и недостатки».

Неоценимую помощь в ремонте импульсных блоков питания может оказать осциллограф. Тут тоже вполне возможно воспользоваться стареньким, даже не очень широкополосным электронно-лучевым осциллографом. Если конечно есть возможность приобрести современный цифровой осциллограф, то это еще лучше. Но, как показывает практика, при ремонте импульсных блоков питания можно обойтись и без осциллографа.

Собственно при ремонте возможны два исхода: либо отремонтировать, либо сделать еще хуже. Тут уместно вспомнить закон Хорнера: «Опыт растет прямо пропорционально числу выведенной из строя аппаратуры». И хотя закон этот содержит изрядную долю юмора, в практике ремонта дела обстоят именно таким образом. Особенно в начале пути.

Поиск неисправностей

Импульсные блоки питания выходят из строя намного чаще, чем другие узлы электронной аппаратуры. В первую очередь сказывается то, что присутствует высокое сетевое напряжение, которое после выпрямления и фильтрации становится еще выше. Поэтому силовые ключи и весь инверторный каскад работают в очень тяжелом режиме, как электрическом, так и тепловом. Чаще всего неисправности кроются именно в первичной цепи.

Неисправности можно разделить на два типа. В первом случае отказ импульсного блока питания сопровождается дымом, взрывами, разрушением и обугливанием деталей, иногда дорожек печатной платы.

Казалось бы, что вариант простейший, достаточно только поменять сгоревшие детали, восстановить дорожки, и все заработает. Но при попытке определить тип микросхемы или транзистора выясняется, что вместе с корпусом улетучилась и маркировка детали. Что тут было, без схемы, которой чаще под рукой нет, узнать невозможно. Иногда ремонт на этой стадии и заканчивается.

Второй тип неисправности тихий, как говорил Лёлик, без шума и пыли. Просто бесследно пропали выходные напряжения. Если этот импульсный блок питания представляет собой простой сетевой адаптер вроде зарядника для сотового или ноутбука, то в первую очередь следует проверить исправность выходного шнура.

Чаще всего происходит обрыв либо около выходного разъема, либо у выхода из корпуса. Если блок включается в сеть при помощи шнура с вилкой, то в первую очередь следует убедиться в его исправности.

После проверки этих простейших цепей уже можно лезть в дебри. В качестве этих дебрей возьмем схему блока питания 19-дюймового монитора LG_flatron_L1919s. Собственно неисправность была достаточно простой: вчера включался, а сегодня не включается.

При кажущейся серьезности устройства — как-никак монитор, схема блока питания достаточно проста и наглядна.

Описание схемы и рекомендации по ремонту

После вскрытия монитора было обнаружено несколько вздутых электролитических конденсаторов (C202, C206, C207) на выходе блока питания. В таком случае лучше поменять сразу все конденсаторы, всего шесть штук. Стоимость этих деталей копеечная, поэтому не стоит ждать, когда они тоже вспучатся. После такой замены монитор заработал. Кстати, такая неисправность у мониторов LG достаточно частая.

Вспученные конденсаторы вызывали срабатывание схемы защиты, о работе которой будет рассказано чуть позже. Если после замены конденсаторов блок питания не заработал, придется искать другие причины. Для этого рассмотрим схему более подробно.

Рис 5. Блок питания монитора LG_flatron_L1919s (для увеличения нажмите на рисунок)

Сетевой фильтр и выпрямитель

Сетевое напряжение через входной разъем SC101, предохранитель F101, фильтр LF101 поступает на выпрямительный мост BD101. Выпрямленное напряжение через термистор Th201 поступает на сглаживающий конденсатор C101. На этом конденсаторе получается постоянное напряжение 310В, которое поступает на инвертор.

Если это напряжение отсутствует или намного меньше указанной величины, то следует проверить сетевой предохранитель F101, фильтр LF101, выпрямительный мост BD101, конденсатор C101, и термистор Th201. Все указанные детали легко проверить с помощью мультиметра. Если возникает подозрение на конденсатор C101, то лучше поменять его на заведомо исправный.

Кстати, сетевой предохранитель просто так не сгорает. В большинстве случаев его замена не приводит к восстановлению нормальной работы импульсного блока питания. Поэтому следует искать другие причины, приводящие к перегоранию предохранителя.

Предохранитель следует ставить на тот же ток, который указан на схеме, и ни в коем случае не «умощнять» предохранитель. Это может привести к еще более серьезным неисправностя.

Инвертор

Инвертор выполнен по однотактной схеме. В качестве задающего генератора используется микросхема ШИМ-контроллера U101 к выходу которой подключен силовой транзистор Q101. К стоку этого транзистора через дроссель FB101 подключена первичная обмотка трансформатора T101 (выводы 3-5).

Дополнительная обмотка 1-2 с выпрямителем R111, D102, C103 используется для питания ШИМ контроллера U101 в установившемся режиме работы блока питания. Запуск ШИМ контроллера при включении производится резистором R108.

Выходные напряжения

Блок питания вырабатывает два напряжения: 12В/2А для питания инвертора ламп подсветки и 5В/2А для питания логической части монитора.

От обмотки 10-7 трансформатора T101 через диодную сборку D202 и фильтр C204, L202, C205 получается напряжение 5В/2А.

Последовательно с обмоткой 10-7 соединена обмотка 8-6, от которой с помощью диодной сборки D201 и фильтра C203, L201, C202, C206, C207 получается постоянное напряжение 12В/2А.

Защита от перегрузок

В исток транзистора Q101 включен резистор R109. Это датчик тока, который через резистор R104 подключен к выводу 2 микросхемы U101.

При перегрузке на выходе ток через транзистор Q101 увеличивается, что приводит к падению напряжения на резисторе R109, которое через резистор R104 подается на вывод 2CS/FB микросхемы U101 и контроллер перестает вырабатывать управляющие импульсы (вывод 6OUT). Поэтому напряжения на выходе блока питания пропадают.

Именно эта защита и срабатывала при вспученных электролитических конденсаторах, о которых было упомянуто выше.

Уровень срабатывания защиты 0,9В. Этот уровень задается источником образцового напряжения внутри микросхемы. Параллельно резистору R109 подключен стабилитрон ZD101 с напряжением стабилизации 3,3В, что обеспечивает защиту входа 2CS/FB от повышенного напряжения.

К выводу 2CS/FB через делитель R117, R118, R107 подается напряжение 310В с конденсатора С101, что обеспечивает срабатывание защиты от повышенного напряжения сети. Допустимый диапазон сетевого напряжения, при котором монитор нормально работает находится в диапазоне 90…240В.

Стабилизация выходных напряжений

Выполнена на регулируемом стабилитроне U201 типа A431. Выходное напряжение 12В/2А через делитель R204, R206 (оба резистора с допуском 1%) подается на управляющий вход R стабилитрона U201. Как только выходное напряжение становится равным 12В, стабилитрон открывается и засвечивается светодиод оптрона PC201.

В результате открывается транзистор оптрона, (выводы 4, 3) и напряжение питания контроллера через резистор R102 подается на вывод 2CS/FB. Импульсы на выводе 6OUT пропадают, и напряжение на выходе 12В/2А начинает падать.

Напряжение на управляющем входе R стабилитрона U201 падает ниже опорного напряжения (2,5В), стабилитрон запирается и выключает оптрон PC201. На выходе 6OUT появляются импульсы, напряжение 12В/2А начинает возрастать и цикл стабилизации повторяется снова. Подобным образом цепь стабилизации построена во многих импульсных блоков питания, например, в компьютерных.

Таким образом, получается, что на вход 2CS/FB контроллера с помощью проводного ИЛИ подключены сразу три сигнала: защита от перегрузок, защита от превышения напряжения сети и выход схемы стабилизатора выходных напряжений.

Вот тут как раз уместно вспомнить, как можно проверить работу этой петли стабилизации. Для этого достаточно при ВЫКЛЮЧЕННОМ!!! из сети блоке питания подать на выход 12В/2А напряжение от регулируемого блока питания.

На выход оптрона PC201 зацепиться лучше стрелочным тестером в режиме измерения сопротивлений. Пока напряжение на выходе регулируемого источника ниже 12В, сопротивление на выходе оптрона будет большим.

Теперь будем увеличивать напряжение. Как только напряжение станет больше 12В, стрелка прибора резко упадет в сторону уменьшения сопротивления. Это говорит о том, что стабилитрон U201 и оптопара PC201 исправны. Следовательно, стабилизация выходных напряжений должна работать нормально.

В точности так же можно проверить работу петли стабилизации у компьютерных импульсных блоков питания. Главное разобраться в том, к какому напряжению подключен стабилитрон.

Если все указанные проверки прошли удачно, а блок питания не запускается, то следует проверить транзистор Q101, выпаяв его из платы. При исправном транзисторе виновата, скорей всего, микросхема U101 или ее обвязка. В первую очередь это электролитический конденсатор C105, который лучше всего проверить заменой на заведомо исправный.

Ранее ЭлектроВести писали, что ОП «Энергоатом-Трейдинг» на торгах Украинской энергетической биржи (УЭБ) реализовал 168 тыс. МВт*ч «ночной» электроэнергии по цене 682,35 грн/МВт*ч, что на 43,2% ниже стартовой цены, составляющей 1200 грн/Мвт*ч.

По материалам: electrik.info.

Услуги по техническому обслуживанию и ремонту трансформаторов

Перейти к содержимому

{{#ProductName}}{{ProductName}}{{/ProductName}}

{{#Описание}}

{{{Описание}}}

{{/Описание}}

{{#ключи}} {{/ключи}}

{{{ключ}}} :

{{{значение}}}

{{conditionName}}

{{warrantyDescription1}}
{{warrantyDescription2}}

{{#hasPrice}}

{{formattedPrice}}

{{/hasPrice}} {{#без цены}}

Звоните, чтобы узнать лучшую цену

{{/noPrice}}

Посмотреть часть

RESA Power специализируется на решениях в области электроэнергетики, обеспечивающих безопасное, эффективное и надежное производство, передачу и распределение электроэнергии. За последние 18 лет мы предоставили электрические решения тысячам компаний в Соединенных Штатах и ​​​​Канаде как в обычном режиме, так и в режиме 24/7/365.

Western Utilities Transformer Service , компания RESA Power, предоставляет качественное обслуживание и ремонт с 19 лет.85, наша приверженность деталям и удовлетворенности клиентов позволила установить прочные отношения с большинством американских производителей электроэнергетического и распределительного оборудования.

Western Utilities Transformer Service — это комплексный сервисный центр и предприятие по гарантийному обслуживанию и ремонту производителей оригинального оборудования для силовых трансформаторов и распределительного оборудования. Наша поддержка конечных пользователей после гарантийного периода позволила производителям сохранить хорошие отношения со своими клиентами.

Specializing in

• Distribution and Power Transformers
  • Refurbishing, Rebuilding, Repairing
  • Oil Servicing and Purification
  • Painting/Shot Blasting
  • Testing
  • Step Voltage Regulators
• Distribution Switchgear
  • Fault Interrupters
  • Oil и вакуумные реклоузеры
  • Управление электронным реклоузером
• Гарантийное обслуживание
• C-10 Услуги по заключению контрактов на электроснабжение

Services provided

Internal repairs

• Reclosers /Electronic Recloser Controls
• Single Phase Transformers
• Three Phase Transformers
• Underground Designs
• Regulators
• Switches

Field Services

• Power Трансформаторы
  • Принадлежности
  • Радиаторы
• Масловакуумная засыпка
• Нефтепереработка
• Testing
  • Transformers
  • Regulators
  • Reclosers
  • Breakers/Relays

Additional Services

• Infrared Surveys
• Rewinds/ Stackings
• Baking
• Varnish/Epoxy Impregnation

Контактная информация

Western Utilities Transformer Service, компания RESA Power
Адрес: 1010 N. Plaza Dr., Visalia, CA 93291-9473
 (559) 651-0141
[email protected]

Узнайте больше об услуге RESA

ПОЛУЧИТЬ ЦЕНУ

Учить больше

Учить больше

Учить больше

Узнайте больше об услугах обучения RESA

Знание — сила. Повысьте безопасность и эффективность работы с помощью обучающих программ RESA.

РАСПОЛОЖЕНИЕ СЕРВИСНЫХ ЦЕНТРОВ

Выберите ближайший к вам сервисный центр и щелкните значок для получения дополнительной информации.

Услуги по ремонту трансформаторов, восстановление силового трансформатора

Что такое трансформатор и как он работает?

Что такое трансформатор? Трансформатор представляет собой электрический аппарат особого типа, предназначенный для преобразования одного напряжения переменного тока (AC) в другое. Трансформатор можно использовать как для повышения, так и для понижения напряжения, и оба приложения могут быть необходимы для определенных схем и приложений. Трансформаторы помогают распределять мощность при высоком напряжении, а также эффективно останавливают падение мощности, поэтому их можно использовать с оборудованием на 120 или 240 вольт.

Как работает трансформатор? Трансформатор фактически не имеет движущихся частей; это полностью статическое твердотельное устройство, работающее по принципу магнитной индукции. Простой трансформатор состоит из двух или более катушек изолированного провода, намотанных на многослойный стальной сердечник. Напряжение, подаваемое на первую (первичную) катушку, намагничивает железный сердечник. Затем это индуцирует напряжение в выходной (вторичной) катушке. Изменение напряжения между входом и выходом зависит от соотношения витков самих двух катушек.

Распространенные проблемы и неисправности трансформаторов

Если в трансформаторе нет движущихся частей, не должно быть ничего, что могло бы сломаться, верно? К сожалению, это не так просто. Неисправности могут возникать в ряде деталей или компонентов трансформатора из-за ряда электрических, тепловых или механических нагрузок. Вот некоторые из наиболее распространенных проблем:

Неисправность обмотки

Обмотки являются одной из наиболее важных частей трансформатора, так как они состоят из множества катушек электропроводящих проводов. Отказы в обмотке могут возникать из-за электрических перегрузок, пробоя изоляции, износа обмотки от термического или механического воздействия и т. д.

Выход из строя втулки

Втулки представляют собой изолирующие устройства, которые обеспечивают прохождение тока через стенку бака в трансформаторе. Втулка часто включает в себя комбинацию бумажных и масляных изоляторов, и эти материалы со временем разрушаются. Проникновение влаги, ослабление уплотнений или неправильное техническое обслуживание втулки могут ускорить отказ втулки.

Неисправность переключателя ответвлений

Трансформаторный переключатель ответвлений служит для регулирования уровня напряжения путем добавления или удаления витков вторичной обмотки. Небольшая неисправность переключателя ответвлений приведет к неправильной выходной мощности. Старые или перегоревшие конденсаторы могут стать причиной выхода из строя переключателя ответвлений, а также перенапряжения или отказа от поддержания уровня масла в трансформаторе.

Отказ сердечника

Обмотки трансформатора намотаны на многослойные стальные сердечники посередине. Сердечник служит для концентрации магнитного потока. Неисправность в сердечнике также может вызвать неисправности в обмотках. Покрытие сердечника может разрушиться из-за коррозии, грязного масла или отсутствия обслуживания трансформатора. Если ламинирование выходит из строя, вся система становится склонной к перегреву.

Выход из строя бака

Бак трансформатора содержит масло, необходимое для изоляции и охлаждения, а также обеспечивает необходимое структурное усиление для трансформаторного аппарата. Экологические стрессы, такие как солнце, осадки, влажность и коррозия, могут привести к повреждению резервуара. После потери масла трансформатор может перегреться или быстро выйти из строя.

Отказ системы защиты

Трансформатор включает в себя несколько встроенных систем защиты от сбоев, которые могут включать схему клапана сброса давления, реле внезапного давления, устройства защиты от перенапряжений и защиту Бухгольца. Проблемы с любой из этих систем защиты или со всеми из них делают трансформатор гораздо более уязвимым к повреждению или выходу из строя.

Отказ системы охлаждения

Большинство промышленных трансформаторов также включают некоторые типы систем охлаждения, обычно включающие охлаждающие вентиляторы, теплообменники с водяным охлаждением и/или масляные насосы. Если система охлаждения выходит из строя, то трансформатор может перегреться и даже лопнуть из-за повышенного давления газа.

Ремонт трансформатора с помощью AES

Поддержание надежного электроснабжения является необходимостью для ваших промышленных или коммерческих операций, и одним из важных компонентов этого процесса является зависимость от необходимых трансформаторов. Если вашему трансформатору требуется техническое обслуживание или ремонт, не ищите ничего, кроме команды профессионалов по обслуживанию в AES!

Вот краткий обзор некоторых услуг по ремонту трансформаторов, которые мы предоставляем:

• БЕСПЛАТНЫЙ первоначальный осмотр, тщательная диагностика и стоимость ремонта
• Работаем с трансформаторами практически любого размера, типа и конструкции
• Устранение неполадок и диагностика любых ошибок или проблем с вашим трансформатором
• Замена уплотнения и устранение течи масла
• Услуги по вакуумной обработке и сушке масла
• Удаление коррозии и ржавчины, сварочные и наружные покрасочные работы
• Немедленный ремонт или замена любых основных компонентов
• Другие меры по техническому обслуживанию для продления срока службы вашего трансформатора

Почему стоит выбрать AES для оказания услуг по ремонту трансформаторов?

С момента своего основания в 1992 году компания AES имеет солидный послужной список успешного ремонта трансформаторов, а также промышленной электроники и оборудования всех видов. Мы не только заботимся о том, чтобы ваше основное оборудование работало, мы также приносим пользу вашему бизнесу. Вот еще то, что отличает AES:

Быстрый ремонт

Качественный ремонт трансформатора требует времени, но с AES это займет не больше времени, чем это абсолютно необходимо! Мы предлагаем быстрое стандартное время выполнения работ в течение 8–10 рабочих дней для ремонтных проектов, но мы также можем предоставить СРОЧНОЕ время выполнения работ всего за 1–3 рабочих дня, если этого требуют ваши потребности.

Качественные ремонтные работы

В AES мы по-прежнему верим в работу по старинке. Проще говоря, это означает, что мы делаем все правильно! Мы стремимся обеспечить исключительное качество обслуживания в каждом ремонтном проекте, который мы выполняем для каждого клиента. Мы успешно обслуживаем трансформаторы на протяжении десятилетий и знаем, как позаботиться и о ваших!

Профессиональные техники по ремонту

Мы знаем, что можем позаботиться о ваших потребностях в AES.
