Sf18 характеристики. Диод SF18: характеристики, применение и особенности быстродействующего выпрямителя

alexxlabРазное
Какие технические параметры имеет диод SF18. Для каких целей используется этот быстродействующий выпрямитель. В чем преимущества диода SF18 перед аналогами. На что обратить внимание при выборе и применении SF18.

Основные характеристики диода SF18

Диод SF18 представляет собой быстродействующий выпрямительный диод со следующими ключевыми параметрами:

  • Максимальное обратное напряжение: 600 В
  • Максимальный прямой ток: 1 А (средний) / 30 А (импульсный)

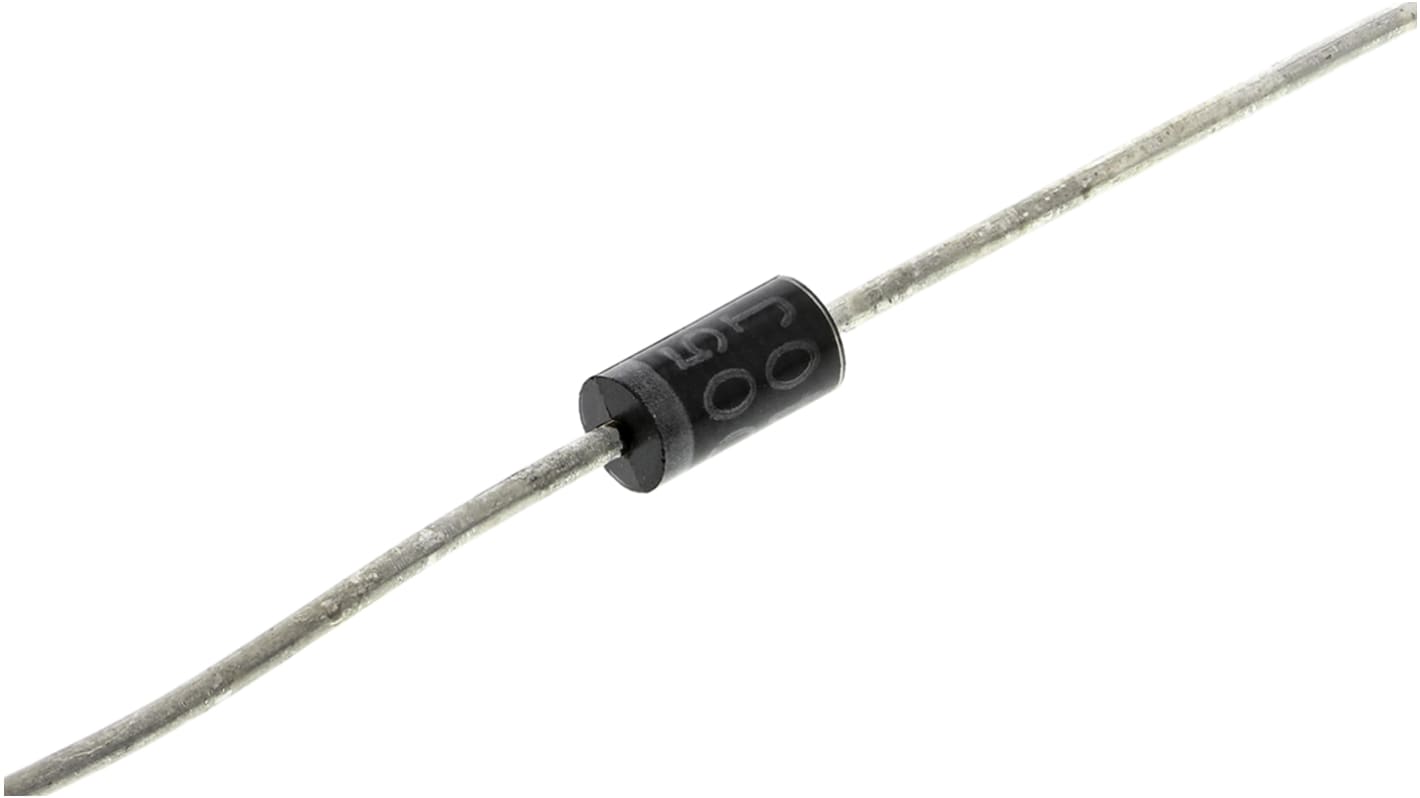

  • Корпус: DO-41 (осевые выводы)
  • Время обратного восстановления: менее 50 нс
  • Прямое падение напряжения: 1.1 В (при 1 А)
  • Рабочая температура: от -55°C до +150°C

Быстрое время восстановления позволяет использовать SF18 в высокочастотных цепях, где требуется минимизация коммутационных потерь.

Области применения диода SF18

Благодаря своим характеристикам, диод SF18 находит применение в следующих областях:

  • Импульсные источники питания
  • Преобразователи напряжения
  • Сварочное оборудование
  • Защитные цепи от перенапряжений
  • Выпрямители в высокочастотных схемах
  • Снабберные цепи в силовой электронике

Высокая скорость переключения SF18 делает его оптимальным выбором для применений, где критична эффективность работы на повышенных частотах.


Преимущества использования диода SF18

По сравнению с обычными выпрямительными диодами, SF18 обладает рядом преимуществ:

  • Меньшие коммутационные потери на высоких частотах
  • Повышенная эффективность преобразования энергии
  • Возможность работы в более жестких температурных условиях
  • Компактные размеры при достаточно высокой мощности
  • Хорошее соотношение цена/качество для своего класса

Эти особенности делают SF18 привлекательным выбором для разработчиков современной силовой электроники.

На что обратить внимание при выборе SF18

При выборе диода SF18 для конкретного применения следует учитывать несколько ключевых моментов:

  • Соответствие максимального обратного напряжения требованиям схемы
  • Достаточность среднего и импульсного прямого тока
  • Совместимость корпуса DO-41 с конструкцией устройства
  • Необходимость в радиаторе при работе на больших токах
  • Возможные ЭМП из-за быстрых переключений

Правильный учет этих факторов позволит максимально эффективно использовать возможности SF18 в разрабатываемом устройстве.


Особенности монтажа и эксплуатации SF18

При работе с диодом SF18 рекомендуется соблюдать следующие правила:

  • Использовать теплоотвод при токах более 0.5 А
  • Не превышать максимальную температуру перехода 150°C
  • Применять снабберные цепи для подавления выбросов напряжения
  • Учитывать паразитные индуктивности выводов при разводке платы
  • Защищать от статического электричества при монтаже

Соблюдение этих рекомендаций обеспечит надежную и долговременную работу диода в составе устройства.

Сравнение SF18 с аналогами

Для оценки преимуществ SF18 полезно сравнить его с похожими диодами:

ПараметрSF181N4937UF4007
Макс. обратное напряжение600 В600 В1000 В
Макс. прямой ток1 А1 А1 А
Время восстановления< 50 нс150 нс75 нс

Как видно, SF18 имеет преимущество по быстродействию, что важно для высокочастотных применений.

Типовые схемы включения SF18

Рассмотрим несколько базовых схем с использованием диода SF18:


Однополупериодный выпрямитель

Простейшая схема для преобразования переменного тока в пульсирующий постоянный:


   AC in    +---[SF18]---+--- DC out
            |            |
           ___          ===
            -            -

Мостовой выпрямитель

Более эффективная схема двухполупериодного выпрямления:


          +---[SF18]---+
          |            |
   AC in --+        +--+-- DC out
          |            |
          +---[SF18]---+

В обеих схемах высокое быстродействие SF18 позволяет работать на повышенных частотах с минимальными потерями.

Перспективы развития быстродействующих диодов

Технологии производства силовых полупроводников постоянно совершенствуются. Можно ожидать появления новых поколений быстродействующих диодов со следующими улучшениями:

  • Дальнейшее снижение времени восстановления (до единиц наносекунд)
  • Уменьшение прямого падения напряжения
  • Повышение максимальной рабочей температуры
  • Улучшение стойкости к перегрузкам
  • Снижение собственной емкости перехода

Это позволит создавать еще более эффективные и компактные устройства силовой электроники.


Заключение

Диод SF18 представляет собой современный быстродействующий выпрямитель, оптимизированный для работы в высокочастотных приложениях. Его основные преимущества:

  • Малое время обратного восстановления
  • Высокое максимальное обратное напряжение
  • Хорошая нагрузочная способность
  • Широкий диапазон рабочих температур

Эти качества делают SF18 отличным выбором для импульсных источников питания, преобразователей и другой современной силовой электроники. При правильном применении SF18 позволяет создавать эффективные и надежные устройства.
