Как отремонтировать старый ламповый радиоприемник. Что нужно для восстановления антикварной радиотехники. Какие инструменты и материалы потребуются для реставрации винтажного радио. Пошаговая инструкция по ремонту лампового приемника.

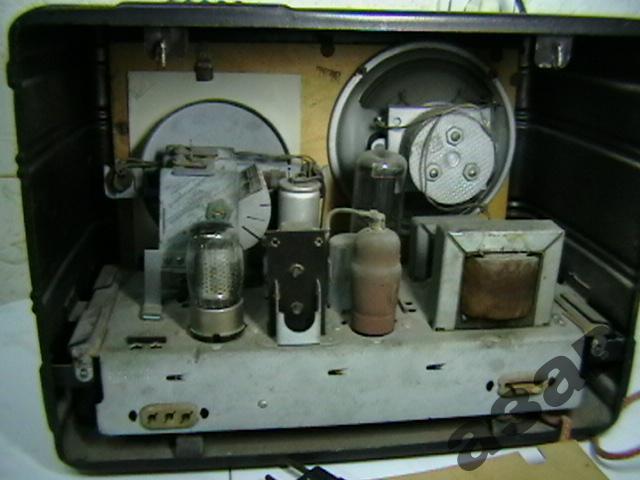

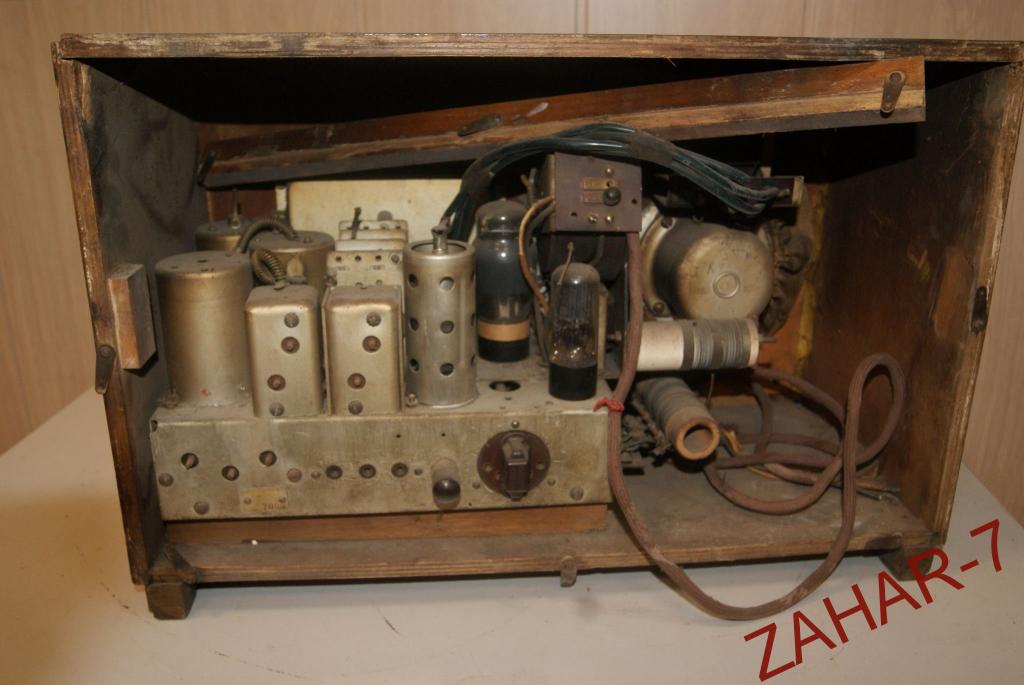

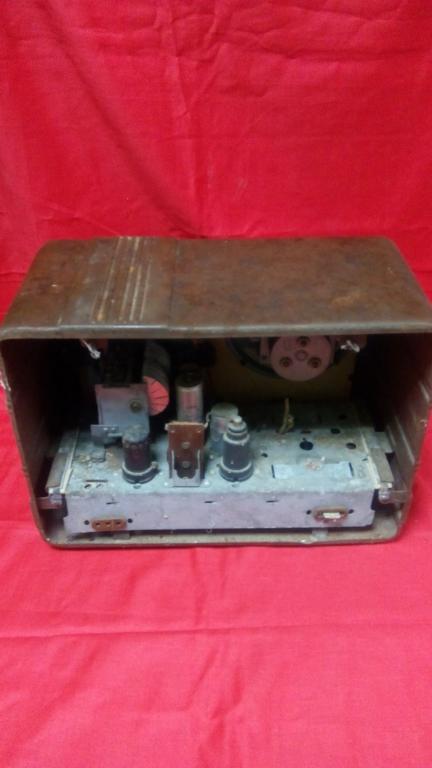

Подготовка к ремонту лампового радиоприемника
Перед началом ремонта старого лампового радиоприемника необходимо провести тщательную подготовку:
- Проверить исправность радиоламп и при необходимости заменить их
- Очистить все детали и механизмы от грязи и старой смазки
- Подготовить необходимые инструменты и материалы
- Изучить схему и конструкцию конкретной модели приемника
Только после этого можно приступать непосредственно к ремонту и восстановлению работоспособности радиоприемника.

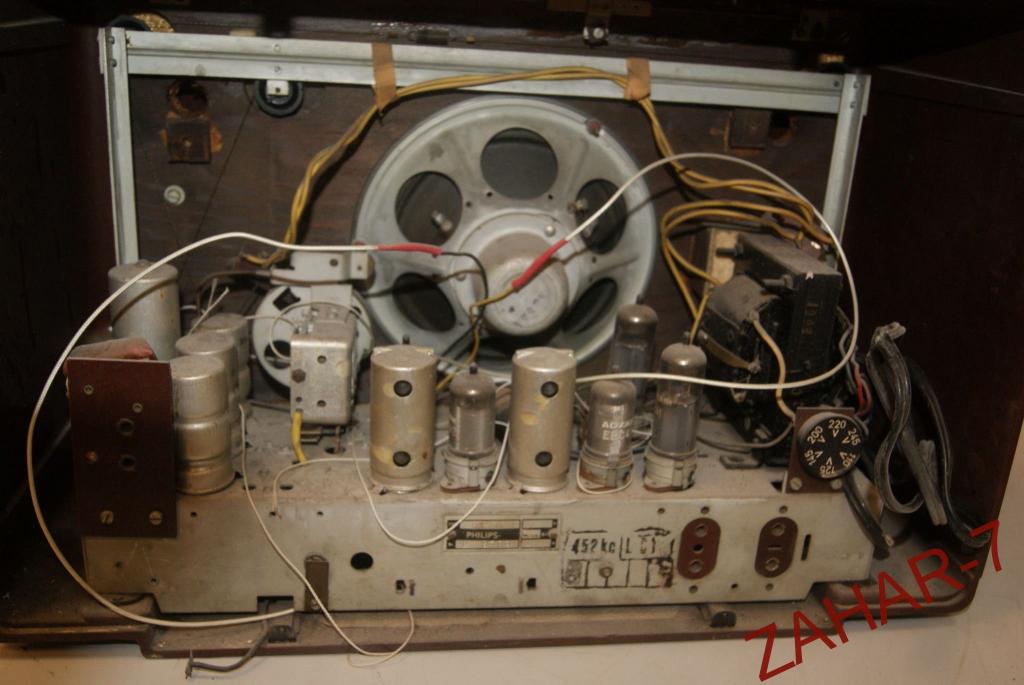

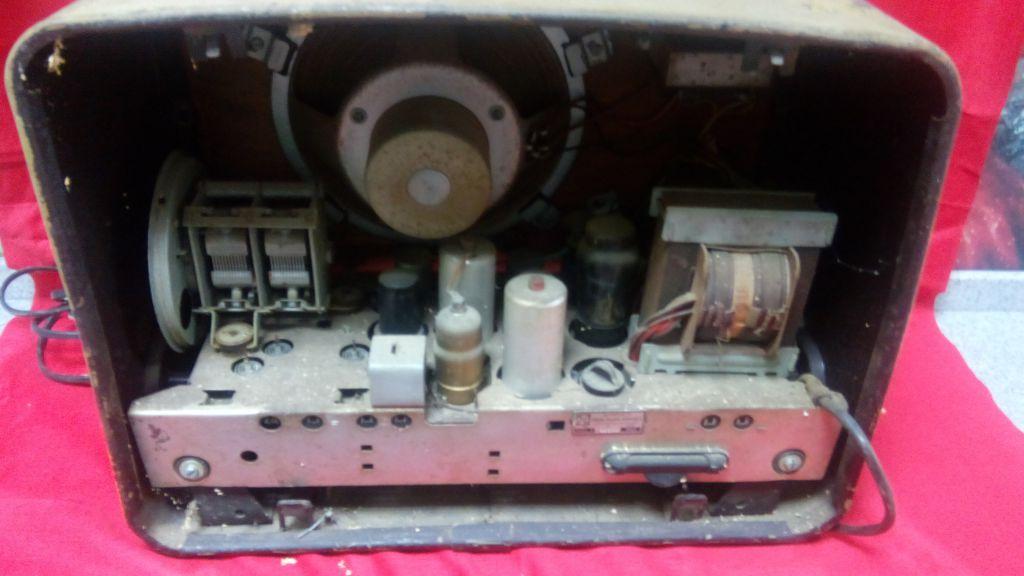

Проверка и замена радиоламп
Радиолампы — ключевой элемент лампового приемника. Их проверка и при необходимости замена — важнейший этап ремонта. Как правильно проверить радиолампы:
- Визуально осмотреть лампы на предмет повреждений колбы и цоколя
- Проверить целостность нити накала
- Измерить ток эмиссии с помощью специального прибора
- Проверить отсутствие внутренних замыканий между электродами
Неисправные лампы следует заменить на аналогичные по характеристикам. При подборе замены важно учитывать напряжение накала, ток анода и другие параметры.

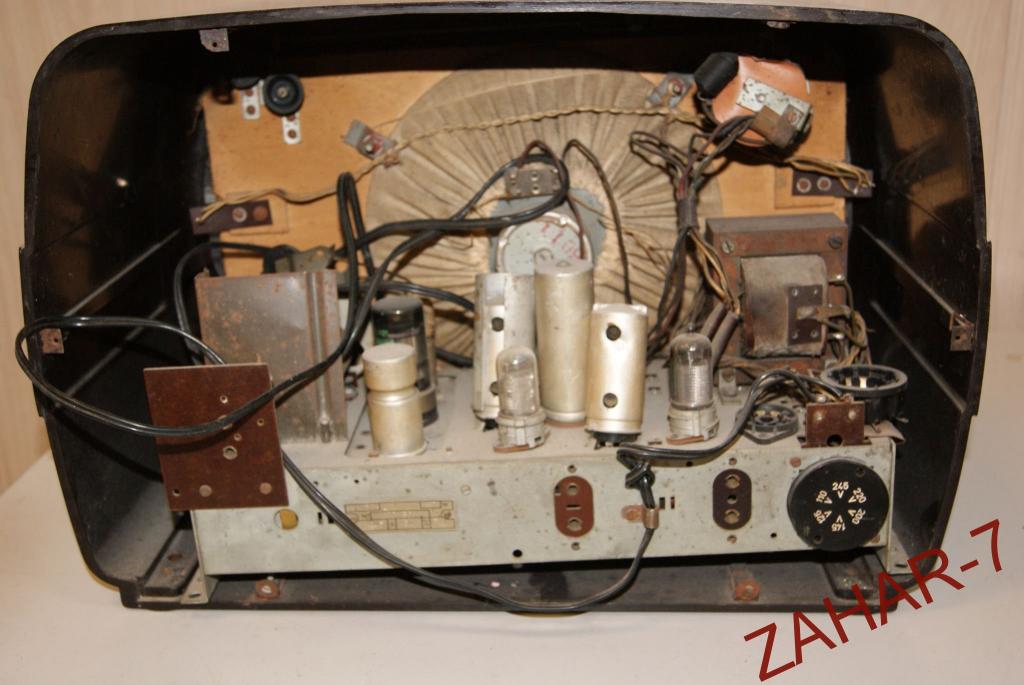

Ремонт блока питания лампового радиоприемника
Блок питания обеспечивает работу всех узлов радиоприемника. Типичные неисправности блока питания лампового приемника:
- Пробой или высыхание электролитических конденсаторов
- Обрыв обмоток силового трансформатора
- Выход из строя выпрямительных диодов
- Обрыв гасящих резисторов
При ремонте блока питания в первую очередь проверяют и при необходимости заменяют электролитические конденсаторы большой емкости. Также проверяют целостность обмоток трансформатора и исправность выпрямительных диодов.

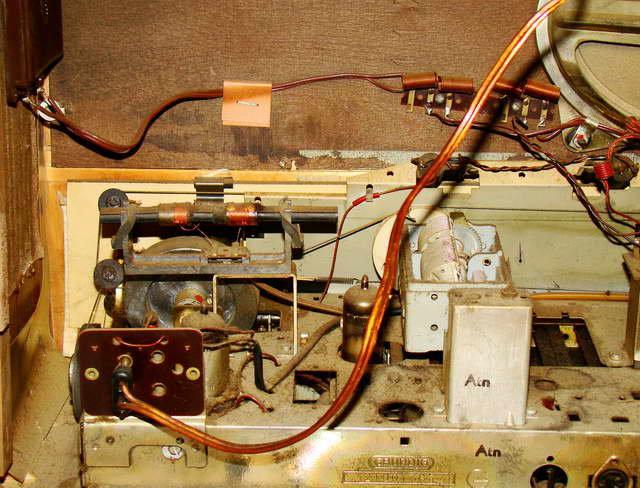

Настройка и регулировка радиоприемника
После устранения неисправностей необходимо выполнить настройку и регулировку радиоприемника. Основные этапы:
- Настройка контуров усилителя промежуточной частоты
- Настройка контуров гетеродина
- Настройка входных контуров
- Регулировка чувствительности и избирательности
- Настройка шкалы и верньерного механизма
Для настройки требуется специальное оборудование — генератор сигналов, осциллограф, частотомер. Без должного опыта самостоятельная настройка затруднительна.
Реставрация внешнего вида радиоприемника
Важный этап восстановления старого радиоприемника — реставрация его внешнего вида. Что нужно сделать:
- Очистить и отполировать корпус
- Заменить поврежденную радиоткань
- Восстановить надписи на шкале и панели
- Отреставрировать ручки настройки
- Заменить лампы подсветки шкалы
При реставрации важно максимально сохранить оригинальный внешний вид приемника. Для замены радиоткани лучше использовать материал, максимально близкий к оригинальному.
Проверка работоспособности отремонтированного приемника
После завершения всех ремонтных и реставрационных работ необходимо тщательно проверить работоспособность радиоприемника. Что нужно проверить:
- Качество приема радиостанций во всех диапазонах
- Отсутствие помех и искажений звука
- Плавность настройки и точность шкалы
- Работу всех регуляторов и переключателей
- Отсутствие посторонних шумов и фона
При обнаружении недостатков необходимо провести дополнительную настройку и регулировку соответствующих узлов приемника. Только после успешного прохождения всех проверок ремонт можно считать завершенным.
Рекомендации по эксплуатации отремонтированного лампового радиоприемника
Чтобы отремонтированный ламповый радиоприемник прослужил долго, необходимо соблюдать правила его эксплуатации:- Не допускать длительной работы на полной громкости
- Периодически проверять качество пайки контактов
- Своевременно очищать от пыли
- Не допускать попадания влаги
- Хранить в сухом проветриваемом помещении
При бережном обращении восстановленный ламповый радиоприемник может прослужить еще много лет, радуя своего владельца теплым ламповым звучанием.
Ремонт лампового радиоприемника | RadioNic.ru
john 19 июля, 2013 — 10:21
Б. Пабст
- Предварительная проверка
- Проверка ламп
- Проверка потребляемой приемником мощности
- Проверка напряжений
- Ошибки при измерениях
- Проверка приемника на прохождение сигнала
- Проверка приемника от выхода ко входу
- Проверка приемника от входа к выходу
- Отыскание неисправностей в каскадах приемника
- Выпрямитель
- Усилитель низкой частоты
- Детектор
- Каскад усиления промежуточной частоты
- Преобразователь частоты
- Каскад усиления высокой частоты
- Антенная цепь
- Индикатор настройки
- Распространенные неисправности
- Отсутствие приема
- Тихий или плохой прием
- Прием временно прекращается
- Искаженный прием
- Свист
- Boй
- Гудение (фон)
- Трески
- Дребезжание
- Повторяющиеся щелчки
- Глухие звуки, напоминающие работу мотора
- Настройка приемника
- Настройка контуров усилителя промежуточной частоты
- Настройка контуров гетеродина
- Настройка контуров преселектора
- Вспомогательные приборы
- Апериодический усилитель
- Щуп к апериодическому усилителю
- Мультивибратор
- Практические советы
- Неисправность громкоговорителя
- Искажения из-за плохой изоляции переходного конденсатора
- Пайка литцендрата
- Закрепление цоколя лампы
Предварительная проверка
Всякий приемник, попавший в ремонт, должен пройти предварительную проверку, чтобы выяснить качество ламп, находящихся в приемнике, и их соответствие комплекту данного приемника, а также установить, в каком состоянии находится приемник и не было ли в нем переделок.
Кроме того, необходимо выявить, не была ли сделана неправильная замена ламп, и если это имело место, то проверить, не сказалась ли эта замена на работе приемника. Дополнительно можно проверить мощность, потребляемую приемником от электрической сети, и напряжения на электродах ламп.
Проверка ламп
На испытательном приборе не всегда можно получить исчерпывающие данные о состоянии ламп. Проверка может установить обрыв нити накала, внутренние замыкания между электродами и наличие тока эмиссии, но совсем не покажет искажений, тресков и склонности к возникновению свистов из-за отсутствия или повреждения экранировки.
Многие лампы (например, гептоды) можно надежно проверить только в нормальных эксплуатационных условиях. Поэтому для проверки таких ламп лучше использовать исправный приемник, в комплект которого входит данная лампа. Если этого сделать нельзя, то надо иметь для проверки контрольную лампу данного типа, исправность которой не вызывает сомнений. Если же нет ни той, ни другой возможности, то дальнейшая проверка приемника остается под вопросом.
Все это относится главным образом к комбинированным преобразовательным лампам и высокочастотным пентодам. Проверка выпрямительных и выходных ламп с помощью испытателя дает большей частью исчерпывающую оценку их состояния. Для проверки ламп нужно иметь справочник по лампам и таблицу их взаимозаменяемости.
Проверка потребляемой приемником мощности
Если проверка ламп не выявила неисправности, то приемник подключают к электросети с необходимым напряжением и родом тока. Между розеткой электросети и приемником включают ваттметр или амперметр с вольтметром (рис.1). Когда напряжение электросети известно и изменяется только в небольших пределах (±5% номинального), можно пользоваться одним амперметром.
Рис.1. Схема включения приборов при проверке мощности, потребляемой приемником от электросети.
По мощности, указанной в инструкции к приемнику и разделенной на напряжение электросети, можно ориентировочно определить потребляемый ток и немедленно обнаружить перегрузку силового трансформатора.
В зависимости от напряжения и мощности, потребляемой приемником, ток может быть в пределах 0,1-1 А. Например, при мощности 60 Вт и напряжении 220 В потребляемый ток I = 60/220 = 0,27 А.
Если приемник потребляет нормальную мощность (нормальный ток), то можно приступить к дальнейшей его проверке. Если же мощность (или ток) слишком велики, то приемник необходимо немедленно выключить и выяснить причину этого.
При большом потребляемом токе надо вынуть кенотрон или отпаять вывод от селенового столбика. Если после этого ток останется большим, то надо попробовать отпаять конденсаторы, блокирующие повышающую или сетевую обмотку силового трансформатора, а затем отсоединить от трансформатора провод (или провода) цепи накала ламп и лампочек освещения шкалы. Если же и это не помогает, то остается предположить, что силовой трансформатор имеет короткозамкнутые витки. Чтобы убедиться в этом, от трансформатора отпаивают все провода, присоединенные к его вторичным обмоткам, и измеряют ток, который при исправном трансформаторе должен быть порядка 20 — 100 мА.
Проверка напряжений
Величины важнейших напряжений должны быть измерены, даже если найдена и устранена неисправность в выпрямителе приемника,. Это совершенно необходимо и тогда, когда при исправной силовой части приемник все же работает неудовлетворительно. В основу проверки должна быть положена заводская инструкция к приемнику, в которой приводится диаграмма напряжений.
Прежде всего нужно проверить напряжения на нагрузочных и делительных сопротивлениях в цепях анодов я экранирующих сеток ламп, начиная с предварительного каскада усиления низкой частоты и кончая каскадом усиления высокой частоты. Неплохо проверить токи в цепи анода и экранирующей сетки выходной лампы.
Для измерения напряжений необходим прибор с внутренним сопротивлением, указанным в инструкции. В случае использования прибора с другим внутренним сопротивлением нужно учитывать, что показания его могут несколько отличаться от приведенных в диаграмме.
Последовательность проверки напряжений показана на примере схемы (рис. 2). Между точками 1, 2, 3 и 4 измеряют напряжение переменного тока, подключая оба щупа прибора к точкам, указанным стрелками и относящимся к одной цифре. Так же измеряют напряжение постоянного тока в точке 5. Все остальные измерения напряжений постоянного тока производят относительно шасси, т. е. когда отрицательный щуп прибора присоединяется к шасси, а положительный — к тем точкам схемы, куда указывают стрелки от соответствующих цифр измерения. Для измерения в точках 8, 10 и 11 надо «заземлить» положительный щуп прибора.
Рис.2 Расположение точек подключения приборов при проверке режимов работы приемника
Напряжения, измеренные в точках 1-8, редко отличаются от указанных на схеме. Что же касается измерений в точках 9-13, то они могут несколько отличаться, в особенности если измерительный прибор имеет другое внутреннее сопротивление. Кроме измерения напряжений, важно также измерить анодный ток выходной лампы.
Это можно сделать, не разрывая анодной цепи, подключив миллиамперметр параллельно первичной обмотке выходного трансформатора. Сопротивление этой обмотки обычно бывает значительно больше внутреннего сопротивления миллиамперметра, и поэтому измеренный таким способом ток можно считать соответствующим анодному току лампы.
Чтобы быстрее определить состояние приемника, рекомендуется сначала проверить потребление тока от электросети, а затем измерить напряжение на выходе фильтра выпрямителя и анодный ток выходной лампы. Если эти измерения не выявят причины неисправности приемника, то следует проверить напряжения на электродах его ламп.
Ошибки при измерениях
При измерении напряжений на высокоомных сопротивлениях и в цепях с малым током возможны ошибки, зависящие от величины внутреннего сопротивления прибора. Ошибки будут тем меньше, чем больше внутреннее сопротивление. Используя для примера схему на рис. 2, покажем, где могут появиться ошибки при измерениях.
От величины внутреннего сопротивления прибора сильно зависит правильность измерения напряжений на аноде и экранирующей сетке лампы Л1, а также на экранирующей сетке лампы Л2 (точки измерений 9, 12 и 13). Проверка напряжений в остальных точках схемы почти не зависит от внутреннего сопротивления прибора.
При измерениях прибором с меньшим внутренним сопротивлением, чем это оговорено в инструкции, величины напряжений, которые покажет вольтметр, всегда будут меньше приведенных на схеме. Чтобы не сделать ошибки и не счесть, что напряжение занижено, покажем, как определить величину напряжения, которую должен в этом случае показать вольтметр.
Пример.
Напряжения на схеме на рис. 2 измерены вольтметром с внутренним сопротивлением 10000 Ом/В. Какое напряжение на экранирующей сетке лампы Л2 покажет вольтметр с внутренним сопротивлением 1000 Ом/В (предел измерений 100 В)?
Полное сопротивление прибора
Rпр = 1000×100 = 100000 Ом = 0,1 MОм.
Сопротивление участка экранирующая сетка-катод лампы Л2 равно
Rэ.
к = Uэ/Iэ = 50000 Ом = 0,05 MОм.
При подключении к выводу экранирующей сетки вольтметра оба эти сопротивления оказываются включенными параллельно, а их результирующее сопротивление будет равно
Rпар = (0,1×0,05)/(0,1+0,05) = 0,033 МОм = 33 кОм:
Тогда общее сопротивление этого участка цепи станет
Rобщ = Rпар + Rпр = 33 + 100 = 133 кОм;
ток в этой цепи возрастет до
Iобщ =Uобщ/Rобщ = 225/133 = 1,7 мА
и вольтметр покажет напряжение
Uэ = IобщRпар = 1,7 x 33 = 56 В.
Таким образом, подключение прибора с меньшим внутренним сопротивлением к выводу от экранирующей сетки лампы Л2 вызовет снижение напряжения на этом электроде на 19 В. Так же будут занижены показания вольтметра и при измерении напряжений на выводах от электродов лампы Л1.
Чтобы ошибки при измерениях были наименьшими, всегда нужно либо применять высокоомный вольтметр (с внутренним сопротивлением не ниже 5000 ом/В), либо производить измерение на наиболее высоком диапазоне прибора, который еще позволяет производить отсчет.
Проверка приемника на прохождение сигнала
Убедившись в исправности ламп и правильности режима их работы, можно приступить к проверке приемника на прохождение сигнала.
Применяются два способа такой проверки: 1) последовательная проверка приемника от его выхода ко входу и 2) такая же проверка, но от входа приемника к его выходу. Оба эти способа пригодны только тогда, когда приемник как-то работает (пусть даже с искажениями или недостаточно громко).
Первый способ заключается в подаче сигнала сначала на громкоговоритель, затем на выходной трансформатор, на управляющую сетку оконечной лампы, на сетку лампы предварительного каскада низкой частоты и т. д. до антенны, пока не обнаружится, в каком каскаде прекратилось прохождение сигнала.
При втором способе высокочастотный модулированный сигнал подают на вход приемника и проверяют с помощью специального индикатора прохождение сигнала сначала на выходе каскада усиления высокой частоты.
Затем индикатор подключают на вход преобразовательного каскада, на вход усилителя промежуточной частоты и т. д. до усилителя низкой частоты. При этом устанавливают, до какого каскада (считая от антенны) приемник пропускает сигнал и находят неисправный каскад.
Проверка приемника от выхода ко входу
Исправность низкочастотной части приемника наиболее просто можно проверить, прикоснувшись отверткой к управляющей сетке лампы усилителя низкой частоты или, что более удобно, к гнезду для звукоснимателя. Если при этом в громкоговорителе будет слышен фон переменного тока, то можно считать, что усилитель работоспособен. Такой способ проверки позволяет ориентировочно судить об исправности усилителя низкой частоты. Высокочастотные каскады проверить этим способом можно лишь на прохождение сигнала с антенного гнезда.
При проверке приемников с универсальным питанием нужно соблюдать осторожность, так как их шасси находится под напряжением относительно земли. Проверку лучше производить с помощью разделительного трансформатора, включаемого между приемником и розеткой электросети.
Точно определить неисправный каскад в приемнике можно путем подачи низкочастотного или модулированного высокочастотного напряжения в определенные точки схемы (рис. 3). Начиная от выхода приемника, т. е. от громкоговорителя, и до детектора к точкам схемы подводят напряжение низкой частоты, а после детектора — модулированное напряжение высокой частоты. Индикатором в этом случае служит громкоговоритель приемника. Рекомендуется параллельно громкоговорителю подключить вольтметр переменного тока и по отклонению его стрелки судить об усилении отдельных каскадов.
Рис. 3. Расположение контрольных точек, в которые подается напряжение при проверке приемника обычным способом.
В качестве источника напряжения может служить генератор высокой частоты, имеющий внутреннюю модуляцию. Для испытания каскадов низкой частоты можно использовать напряжение модуляции этого генератора или воспользоваться проигрывателем с пластинками. Более удобен мультивибратор, который дает без всяких переключений все частоты, необходимые для проверки приемника, начиная со звуковых и кончая высокими.
Для предохранения от возможного во время проверки короткого замыкания провод, несущий низкую частоту, подключают к соответствующим точкам схемы через разделительный конденсатор порядка 0,05 мкФ с рабочим напряжением не меньше 400 В. Когда проверяются высокочастотные каскады, емкость разделительного конденсатора должна быть порядка 5-20 пФ.
Если частота, необходимая для проверки каскада усилителя низкой частоты, известна (например, частота модуляции генератора 400 или 1 000 Гц) и не является критичной, то частоты для проверки каскадов усилителей промежуточной и высокой частот весьма критичны и требуют точной установки. При проверке супергетеродинного приемника нужно прежде всего знать его промежуточную частоту и стараться установить ее на генераторе возможно точнее. Для проверки преобразовательного каскада и каскадов усилителя высокой частоты частота генератора должна соответствовать средней частоте проверяемого диапазона.
Проверка приемника от входа к выходу
При этом способе сигнал модулированного напряжения высокой частоты подается на входные зажимы приемника и с помощью апериодического усилителя, подключаемого к определенным точкам схемы, выясняют, до какого каскада слышен этот сигнал.
Последовательность подключения усилителя показана на рис. 4 стрелками. Там же указана и та частота, которая должна быть слышана в этих точках.
Рис. 4. Расположение контрольных точек, с которых снимается напряжение при проверке приемника методом прохождения сигнала.
Следует отметить, что при этом способе проверки совершенно безразлично, какой источник модулированного напряжения подключен ко входу приемника. Для простоты можно использовать местную радиостанцию, подключив к приемнику антенну и установив соответствующий диапазон. Еще лучше использовать мультивибратор или высокочастотный модулированный генератор.
Как и в предыдущем случае, перед испытанием приемника на прохождение сигнала необходимо проверить исправность ламп и их режим, а также генерирует ли гетеродин.
Ремонт старых ламповых приемников, замена и тест радиоламп, полезные советы
Радиоэлектроника, схемы, статьи и программы для радиолюбителей.
- Схемы
- Аудио аппаратура
- Схемы транзисторных УНЧ
- Схемы интегральных УНЧ
- Схемы ламповых УНЧ
- Предусилители
- Регуляторы тембра и эквалайзеры
- Коммутация и индикация
- Эффекты и приставки
- Акустические системы
- Спецтехника
- Радиомикрофоны и жучки
- Обработка голоса
- Защита информации
- Связь и телефония
- Радиоприёмники
- Радиопередатчики
- Радиостанции и трансиверы
- Аппаратура радиоуправления
- Антенны
- Телефония
- Источники питания
- Блоки питания и ЗУ
- Стабилизаторы и преобразователи
- Защита и бесперебойное питание
- Автоматика и микроконтроллеры
- На микроконтроллерах
- Управление и контроль
- Схемы роботов
- Для начинающих
- Эксперименты
- Простые схемки
- Фабричная техника
- Усилители мощности
- Предварительные усилители
- Музыкальные центры
- Акустические системы
- Пусковые и зарядные устройства
- Измерительные приборы
- Компьютеры и периферия
- Аппаратура для связи
- Измерение и индикация
- Бытовая электроника
- Автомобилисту
- Охранные устройства
- Компьютерная техника
- Медицинская техника
- Металлоискатели
- Оборудование для сварки
- Узлы радиап
- Аудио аппаратура

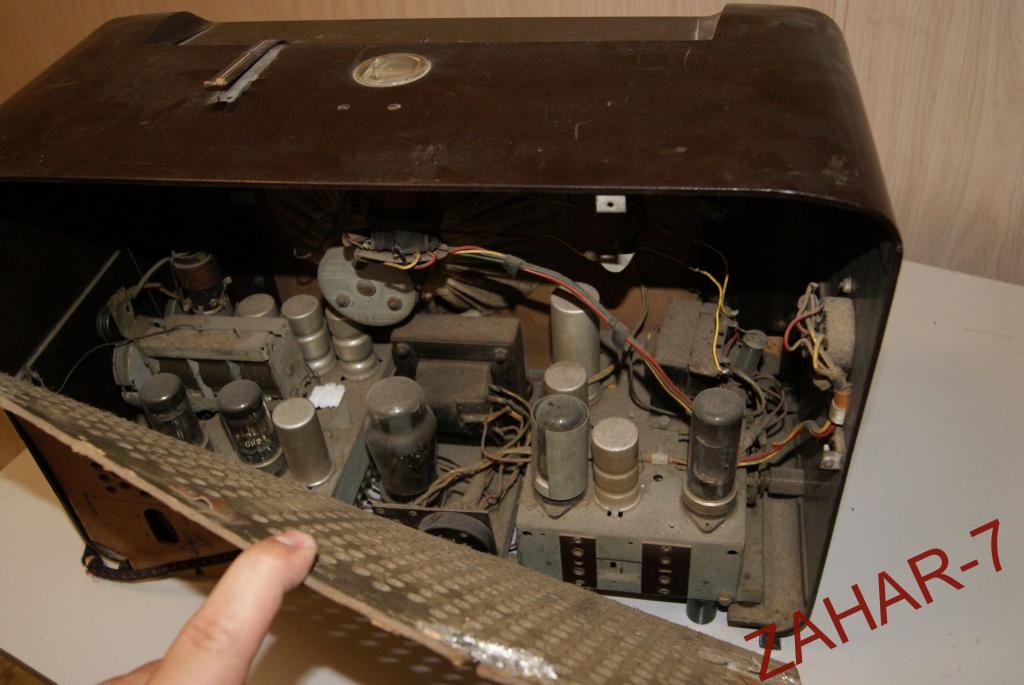

Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947).
Часть 6, заключительная
Часть 6, заключительнаяОбновлённый вид нашего «комбайна» Philips 592LN
В заключительной части моей эпопеи речь идёт
— об установке всех наших модулей,
— о настройке верньерного механизма,
— о наклейке новой радиоткани,
— об установке и подключении громкоговорителя,
— о некоторых моментах реставрации и прочих мелочах.
Содержание / Contents
Для установки я использовал стойки от компьютера, предназначенные для крепления материнской платы в корпусе.Ничего сложного здесь нет, снизу крепим стойку гайкой вот и все. На этой же фотографии видно крепление модуля блютуз. Это обычный уголок, только МБ крепиться к нему через пластиковую прокладку и пластиковую шайбу (от крепления транзисторов на радиатор), так как в этой части платы МБ находится антенна, и мы не хотим её закоротить на корпус нашего приёмника.
Радиомодуль ФМ, блок питания для МБ крепятся к корпусу точно так же, как описано выше.
Все разъёмы я установил на небольшой плате нефольгированного текстолита, стараясь повторить то, что было раньше.
Предварительно нужно очистить от грязи и старой смазки все элементы этого устройства.
Особое внимание нужно уделить:
— подбору пружинок натяжки, они должны быть средней жёсткости, можно применить пружинки от механизма шариковой ручки. В моем варианте пружинки от другого радио.
— и чистоте вала ручки настройки, того самого вала, который проворачивает нить устройства.
Ни в коем случае этот вал нельзя чистить наждачной бумагой, полировать или смазывать ту его часть, которая отведена для движения нити. Достаточно почистить любой грубой тканью.
Что касается нити, то здесь нужно применить только оригинальную, предназначенную для этой цели. Дело в том, что эта нить имеет определённое плетение и очень малый коэффициент растягивания, что очень важно при настройке работы всего устройства. Думаю, в интернете можно найти. У меня была нить от остатков какого-то более современного радио, почти новая.
Один её конец привязываем к кольцу пружинки следующим образом. Нашёл на просторах интернета.
И по шагам.
Устанавливаем пружинку на колесо КПЕ, продеваем нить через все колёсики и ходы. Через вал ручки настройки обязательно три витка, если вал прямой и два витка, если вал имеет углубление, например, как у меня, см. фото выше. Подведя нить с обратной стороны КПЕ, вставляем вторую пружинку. Здесь особенно важно натянуть нить так, чтобы обе пружинки были растянуты в половину своей длины. Зажимаем пальцем нить на кольце второй пружинки и делаем простой узелок. Место на кольце пружинки помечаем карандашом.
Затем всё снимаем, вяжем второй узелок и устанавливаем обратно. Натяжку осуществляем так – сначала ставим пружинки, а затем вставляем нить.
После установки регулируем натяжку пружинок. Должны обе быть одинаково растянутыми, это важно для работы всего устройства. Проверяем работу и если всё хорошо, фиксируем узелки любой масляной краской. Тогда со временем ничего с ними не произойдёт, а после высыхания будет совершенно прочный узел.
Краска нужна масляная потому, что нить капроновая и нитрокраски её просто растворят.Теперь нужно настроить шкалу и её стрелку. Алгоритм очень прост: устанавливаем КПЕ в среднее положение, стрелку шкалы тоже ставим в среднее положение её свободного хода.
Для подсветки шкалы я использовал родное крепление лампы накаливания с отражателем, предварительно покрасив последний.
Вот такой пластик стоял, как рассеиватель света.
Поменял на молочный миллиметровый пластик, который достал из разбитого LCD монитора. Можно любой применить, который есть под рукой.
Лампа должна быть обычная лампа накаливания. Светодиоды — уже не то. Мы стараемся максимально сохранить ауру, волшебство внешнего вида старого радио! Есть неплохой выбор радиотканей в Сети, разной структуры и фактуры. Я выбрал эту: Vintage SPEAKER FABRIC DSN#1.
Наклейка новой радиоткани очень важный момент всего проекта, от этого зависит внешний вид нашего устройства.
Работа по наклейке радиоткани требует аккуратности, чистоты и старания.
Никакой спешки. Чистые руки, чистая совесть. Убрать своих домашних: жену к маме, детей к бабушке. Закрыть квартиру изнутри, мобильник и прочие средства связи отключить! Да, собаку и кошку вместе с детьми к бабушке!
Понятно, что предварительно нужно удалить старую ткань.
Почистить панель наждачной бумагой, можно промыть в мыльном растворе, но при этом высушить сразу полотенцем или бумажными салфетками.
Вот взгляните, какая ткань была, какую радиоткань будем клеить.
К началу работы нам нужны: чистая подготовленная панель, новая ткань, ножницы, клей ПВА, кисточка или зубная щётка, трезвая голова.
Вырезаем ткань по размеру нашей панели с припусками в 2-3 см.
Грунтуем панель. Разводим клей ПВА водой один к одному в отдельной ёмкости и покрываем всю лицевую сторону панели один раз, даём клею высохнуть в течение минут двадцати.
Затем покрываем торцы панели клеем и контуры панели лицевой ею части на 2-3 см от края вторым слоем и даём высохнуть ещё минут 10-15.
За пять минут до окончания сушки сбрызгиваем водой ткань с обеих сторон. НЕ МОЧИТЬ, увлажнить и только! Можно использовать пульверизатор.
Теперь самое важное, уложить ткань, чтобы её рисунок был правильно ориентирован горизонтально.
Руками слегка прижать ткань, а затем натянуть её с краёв по горизонтали, сильно, но без маньячества. Можно немного подержать, чтобы подсох клей, а можно применить степлер.
Полчаса дать высохнуть клею. Проверить, нет ли перекосов рисунка ткани, установив временно панель в корпус на её место. Если есть перекос, достаточно немного из пульверизатора смочить ткань и, подождав несколько минут, подправить дело. Ткань клеиться к панели своим ворсом, поэтому легко можно исправить дефекты.
Под прессом клеить нельзя потому, что ткань при высыхании должна сама стянуться, дать усадку.
Если есть металлические крепления громкоговорителя, то перед укладыванием ткани закройте их кусочками полиэтилена, иначе ржавчина проступит на влажной ткани.
Проклеиваем оставшиеся стороны, даём панели сутки высохнуть в недоступном для детей, жены и животных месте!
После этого прорезаем аккуратно отверстия, если таковые есть.
Поздравляем себя с победой, хвастаемся перед родными и переходим к установке громкоговорителя.Родной громкоговоритель оказался в плачевном состоянии, что видно на фотографиях.
Думаю, он послужил источником пищи жукам и им подобным.
Ремонтировать не стал. Замену ему пришлось хорошенько поискать. Ходил по радиомастерским, в конечном итоге нашёл подходящий по размерам и параметрам громкоговоритель, от старого транзисторного приёмника.
Немного переставил крепления на передней панели, получилось очень хорошо. Он немного мощнее родного, что очень здорово!
Когда искал информацию по приёмнику, часто на фотографиях видел, что громкоговорители инженеры компании Филипс прячут в тканевый мешочек, предохраняя их от пыли, насекомых. Вот, например, фотография.
Вот тут жену можно вернуть домой вместе с тёщей, заодно и бабушку позвать, оставив детей на деда! Такой женский отряд запросто справится с этой задачей!
Из любой неплотной х/б ткани шьём мешочек по диаметру нашего громкоговорителя, высотой до магнита.
Нижнюю часть, понятно не застрачиваем, диффузор остаётся открытым.
Вшиваем тесьму, чтобы можно было потом затянуть. Оставляем на боковом шве место для вывода проводов от контактов.
Одеваем наше «народное творчество» на громкоговоритель, по его краям, затягиваем тесьму, завязываем и вот оно наше произведение искусств во всей своей красе!
Ещё одна деталь – разъем, чтобы каждый раз не снимать панель, очень удобно при монтаже.
Осталось дело за малым. Подключаем разъёмы, ставим все на место.
Ещё ручки были облагорожены и перекрашены, вначале они были такими.
Итак, можно подвести итог. Вот радиоприёмник до и после.
Остались не покрашенными две декоративные полоски на передней части корпуса, пока подбираю краску.
И сетевой шнур ещё не поменял, торопился разместить статью.
После того, как громкоговоритель оказался в корпусе, акустически оформился, звук стал очень красивым, чистым и басовитым.
Теперь отдельно хочу остановиться на полезных мелочах.1. Безопасность! Мы работаем с напряжениями 110 и 220 Вольт. Нужно быть очень осторожными, чтобы уберечь себя и близких от неприятностей.
2. Модуль Блютуз (МБ). Модуль очень чувствителен к перепаду напряжения и к статике. Устанавливать его нужно только после того, как вы настроили его блок питания, достаточно на выходе последнего поставить сопротивление 1 кОм и тестировать напряжение не подключая МБ, а когда все будет налажено, то и подключить его. Руками не трогать микросхемы и контакты. Пользоваться перчатками специальными или заземлить руки специальным браслетом. Я статикой спалил два модуля, а покупать — так нужно ждать месяц посылку из Поднебесной! В любом случае, покупайте несколько, кто знает, что случится.
3. Ещё по МБ. Если он не сопряжён с каким либо устройством минут пять, то он уходит в спячку.
Я даже подумал, что снова его спалил. Простое быстрое отключение питания ничего не дало, а вот две-три минуты без питания вселяют в него жизнь.
4. Желательно заземлить корпус через сетевую вилку, если есть такая возможность.
На этом всё.
Буду рад ответить на ваши вопросы. Спасибо за внимание и терпение!
Владимир
Камрад, рассмотри датагорские рекомендации
🌻 Халва для своих. Купон до 1000₽ для новичка на Aliexpress
Камрад, регистрируйся на Али по этой нашей ссылке. Ты получишь купон на первый заказ. Не тяни, время действия купона ограничено.
🌼 Полезные и проверенные железяки — можно брать.
Куплено и опробовано читателями или в лаборатории редакции.
TubeRadio.ru © 2010-2015 | Технология ремонта ламповых радиоприемниковТехнология ремонта ламповых радиоприемников
|
устройства, а также движущихся частей переключателей и тумблеров.
Ремонт проколов — узнайте, как починить трубку
Проколы — это жизненный факт. Пользователям камер потребуется ремонт. Это простая работа, и все велосипедисты должны знать, как ее достичь с минимумом суеты.
В нашем руководстве ниже показано, что, по нашему мнению, является лучшим методом исправления прокола. Мы включили список инструментов и материалов, которые вам понадобятся для выполнения работы, и в некоторых случаях вы можете их купить. Если есть другие, которые вы предпочитаете, не стесняйтесь сообщить всем в комментариях.
Инструменты и материалы
1. Устраните причину
Когда шина выходит из строя, прежде чем снимать ее с обода, внимательно проверьте внешнюю поверхность на предмет вероятного источника прокола.
Иногда это ослепляюще очевидно, как большой гвоздь, а в других случаях маленькие кусочки стекла или шипы бывает труднее обнаружить. Естественно, если вы заметите их с трубкой, все еще на месте, вы сможете понять, где искать трубку. Если вы вытащите камеру прямо из шины, не проверив ее, вы не поймете, где она может быть.
2. Проверьте внутри
Если вы не видите или не чувствуете объект снаружи шины, снимите его с обода и осторожно потрогайте внутреннюю часть каркаса шины кончиками пальцев. Двигайтесь осторожно и медленно, так как выступающий предмет может быть достаточно острым, чтобы порезаться.
3. Двойная проверка
Виновник может быть небольшим, но вы должны быть уверены, что у вас есть все. Раньше мы исправляли шип, удалили тот, который повредил, но пропустили другой, который частично прошел, готовый выполнить свою работу по сдутию через милю вниз по дороге.
4. Вытолкните его
Когда вы найдете предмет, вызывающий прокол, вытолкните его из каркаса шины.
Делайте это изнутри, никогда не протягивайте предметы через каркас полностью, вы только проделываете в шине большее отверстие. Маленькие острые или заостренные предметы можно отодвинуть концом многофункционального инструмента или любыми другими предметами «тверже пальца», которые у вас есть с собой.
5. Найдите отверстие в трубке
Добавьте воздуха в трубку.Небольшие проколы позволят трубке впустить немного воздуха, достаточно длинного, чтобы пропустить трубку через руки и под влажной губой. Вы должны чувствовать / слышать / ощущать выход воздуха.
6. Не потеряйте отверстие
Отверстия могут быть плохо заметны при небольшом объеме воздуха и почти невидимы, когда трубка плоская. Когда вы найдете его, положите на него палец в качестве маркера и держите его там, пока не отметите отверстие должным образом.
7.Отметьте отверстие
Отметьте отверстие желтым мелком.
Большинство наборов заплат идут с кусочком воскообразного вещества. Это не идеально, поскольку его нежелание проявлять себя в бутиле может затруднить точное определение местоположения отверстия.
8. Еще лучше использовать biro
Хотя, по возможности, мы предпочитаем отмечать положение отверстия с помощью biro. Подойдет любой цвет, чернила держатся и хорошо видны даже на черном бутиле.
9. Сделайте отверстие в прицеле
Нарисуем круг вокруг отверстия, немного больше, чем размер используемой заплатки.С отверстием в самом центре. Затем мы рисуем пару перекрестий с центром в отверстии, концы которого выходят за пределы круга. Это позволит вам обработать место отверстия, нанести вулканизирующий раствор и дать ему затвердеть, не теряя при этом точное центральное положение отверстия.
10. Обработайте трубку шероховатостью
Придайте шероховатость бутилу вокруг отверстия с помощью небольшого кусочка наждачной бумаги, входящего в комплект заплат.
Мы в крайнем случае сделали его шероховатым, используя удобный бордюрный камень.Вы просто хотите дать поверхности «ключ», так что не превращайте это в оборванное дело.
11. Vulcanise
Нанесите вулканизующий раствор. Не стесняйтесь и, чтобы края заплатки не отклеивались, делайте зону клея немного больше, чем сам пластырь.
12. Подождите
Дайте вулканизирующему раствору затвердеть. Это занимает около пяти минут, проверьте точное время своей марки патч-кита. Не поддавайтесь искушению торопиться, как бы далеко вы ни отставали от группы.Одно исправление быстрее, чем два.
13. Раскройте пластырь
Когда вулканизирующий раствор затвердеет, снимите фольгу с обратной стороны пластыря, не касаясь пальцами открытой поверхности пластыря. Оставьте пластиковый слой на месте, чтобы упростить установку пластыря на тюбик.
14. Нанесите пластырь.
Найдите направляющие линии перекрестия и, когда вы отцентрируете, плотно прижмите пластырь на место.Если у вас есть время, оставим его еще на пять минут, чтобы химическая связь действительно вступила в силу.
15. Снимите крышку
Осторожно снимите пластиковую подложку с заплатки. У них часто есть предварительно нарисованная линия в пластике, поэтому вы можете согнуть, разделить ее и отслоить от центра пластыря кнаружи, чтобы уменьшить вероятность потянуть края пластыря вверх.
16. Мелом
Возьмите небольшой куб французского мела из набора заплат и натрите немного натереть на отремонтированном участке.Это необходимо для предотвращения прилипания липкой вулканизированной резины и раствора к внутренней поверхности каркаса шины.
17. Надуйте
Дайте трубке немного воздуха. Если вы заметили все дыры, он будет подниматься и держаться. Заменить шину и камеру.
Накачивайте до желаемого давления и наслаждайтесь поездкой.
Лучший инструмент для ремонта приемников — отличные предложения на инструмент для ремонта приемников от глобальных продавцов инструментов для ремонта приемников
Отличные новости !!! Вы попали в нужное место для ремонта приемника.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший инструмент для ремонта ресивера в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инструмент для ремонта приемника на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в инструменте для ремонта ресивера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите инструмент для ремонта ресивера по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните самый лучший шоппинг прямо здесь.
— интернет-магазины и отзывы на крышка трубки приемника на AliExpress
Отличные новости !!! Вы попали в нужное место для крышки трубки ресивера.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта крышка верхней приемной трубы в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели крышку трубки приемника на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в крышке трубки приемника и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести крышка ресивера по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
