Как устроены ламповые радиоприемники. Какие бывают типичные неисправности ламповой радиоаппаратуры. Как правильно проводить диагностику и ремонт ламповых радиоприемников. Какие инструменты и запчасти необходимы для ремонта старинной радиотехники.
Устройство и принцип работы лампового радиоприемника
Ламповый радиоприемник представляет собой сложное электронное устройство, основными компонентами которого являются электронные лампы. Рассмотрим основные блоки, из которых состоит типичный ламповый радиоприемник:
- Входной каскад с антенной и резонансным контуром
- Усилитель высокой частоты
- Гетеродин и усилитель промежуточной частоты
- Усилитель низкой частоты (усилитель мощности)
- Блок питания с трансформатором
Каждый из этих блоков выполняет свою функцию в процессе приема и обработки радиосигнала. Ключевым элементом являются электронные лампы, которые усиливают сигнал на разных этапах.
Типичные неисправности ламповых радиоприемников
Несмотря на надежность ламповой техники, со временем в ней могут возникать различные поломки. Наиболее распространенные неисправности ламповых радиоприемников:
- Выход из строя электронных ламп
- Нарушение контакта в ламповых панельках
- Пересыхание электролитических конденсаторов
- Окисление контактов переключателей и регуляторов
- Обрыв обмоток трансформаторов
- Неисправности в цепях питания
Какие признаки указывают на неисправность лампового радиоприемника? Отсутствие звука, искажения, шумы и помехи, нестабильная работа — все это может свидетельствовать о проблемах с тем или иным узлом устройства.
Диагностика неисправностей ламповой радиоаппаратуры
Прежде чем приступать к ремонту, необходимо тщательно продиагностировать устройство и локализовать неисправность. Алгоритм диагностики лампового радиоприемника включает следующие этапы:
- Внешний осмотр на предмет видимых повреждений
- Проверка целостности предохранителей
- Измерение напряжений питания
- Проверка свечения нитей накала ламп
- Проверка работоспособности отдельных каскадов
- Измерение параметров компонентов (сопротивлений, емкостей)

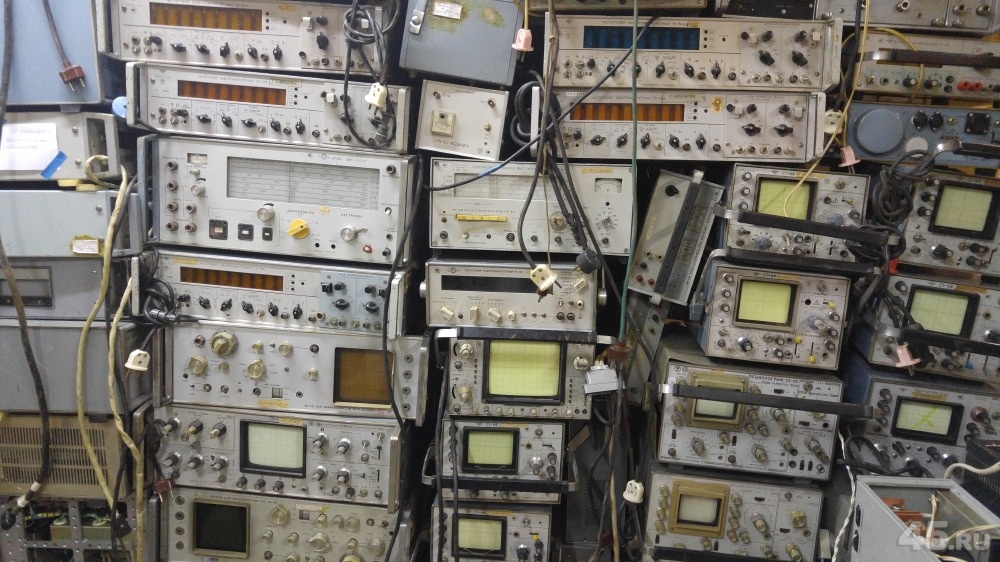

Для диагностики потребуется набор измерительных приборов — мультиметр, осциллограф, генератор сигналов. Важно соблюдать технику безопасности при работе с высоковольтными цепями ламповой техники.
Замена электронных ламп в радиоприемнике
Одна из самых частых процедур при ремонте — замена вышедших из строя электронных ламп. Как правильно заменить лампу в ламповом радиоприемнике?
- Определить тип и маркировку неисправной лампы
- Подобрать аналогичную новую лампу
- Аккуратно извлечь старую лампу из панельки
- Очистить контакты панельки
- Установить новую лампу, соблюдая ориентацию
- Проверить надежность контакта
При замене ламп важно не перепутать их типы и цоколевку. Некоторые старые типы ламп уже сняты с производства, поэтому может потребоваться поиск аналогов или даже модификация схемы.
Восстановление работоспособности блока питания
Неисправности в блоке питания — одна из самых опасных поломок лампового радиоприемника. Как отремонтировать блок питания?
- Проверить и при необходимости заменить предохранители
- Измерить напряжения на выходе силового трансформатора
- Проверить исправность выпрямительных диодов
- Заменить высохшие электролитические конденсаторы фильтра
- Устранить обрывы и замыкания в монтаже
При ремонте блока питания важно использовать компоненты с соответствующими параметрами по напряжению и току. Неправильно отремонтированный блок питания может вывести из строя остальные узлы приемника.
Настройка и регулировка лампового радиоприемника
После ремонта ламповый радиоприемник нуждается в тщательной настройке. Процесс настройки включает:
- Регулировку напряжений питания
- Настройку резонансных контуров
- Регулировку связи между каскадами
- Настройку гетеродина и промежуточной частоты
- Настройку УНЧ
- Калибровку шкалы настройки

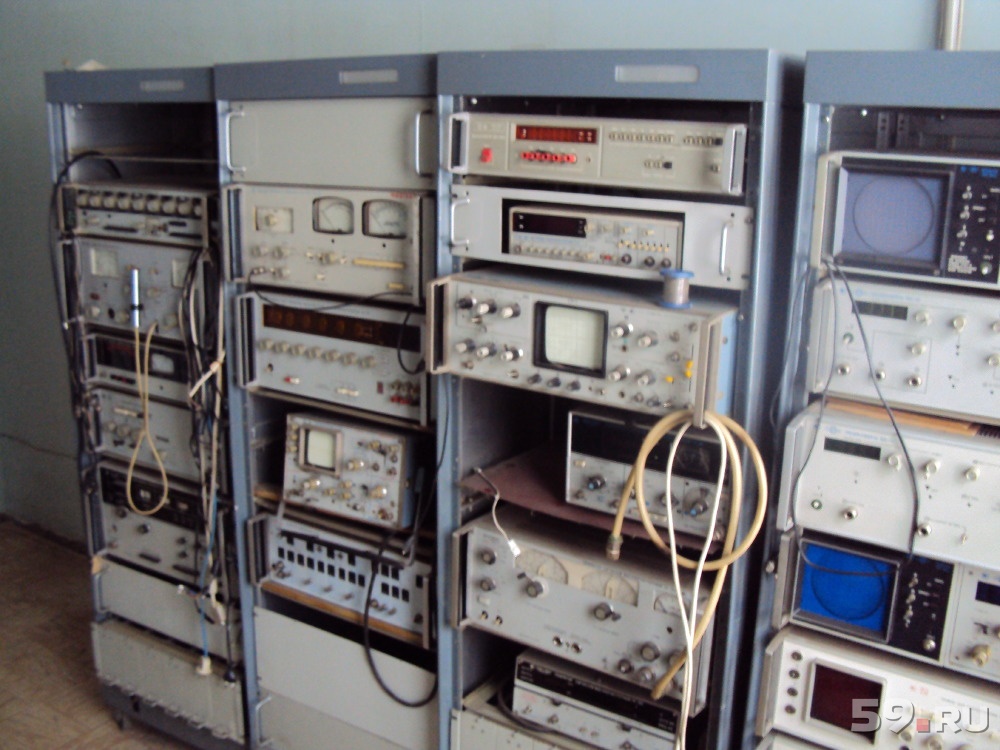

Для качественной настройки потребуются измерительные приборы — генератор сигналов, осциллограф, частотомер. Настройка выполняется поэтапно, начиная с входных цепей и заканчивая выходным каскадом.
Модернизация и апгрейд старых ламповых радиоприемников
Многие любители ламповой техники не ограничиваются простым ремонтом, а проводят модернизацию старых приемников. Какие улучшения можно сделать?
- Замена ламп на более современные аналоги
- Установка дополнительных диапазонов (например, FM)
- Модернизация блока питания
- Установка современных динамиков
- Добавление линейного входа для подключения внешних источников
При модернизации важно сохранить аутентичный внешний вид и звучание лампового приемника. Все доработки должны быть обратимыми, чтобы не испортить коллекционную ценность устройства.

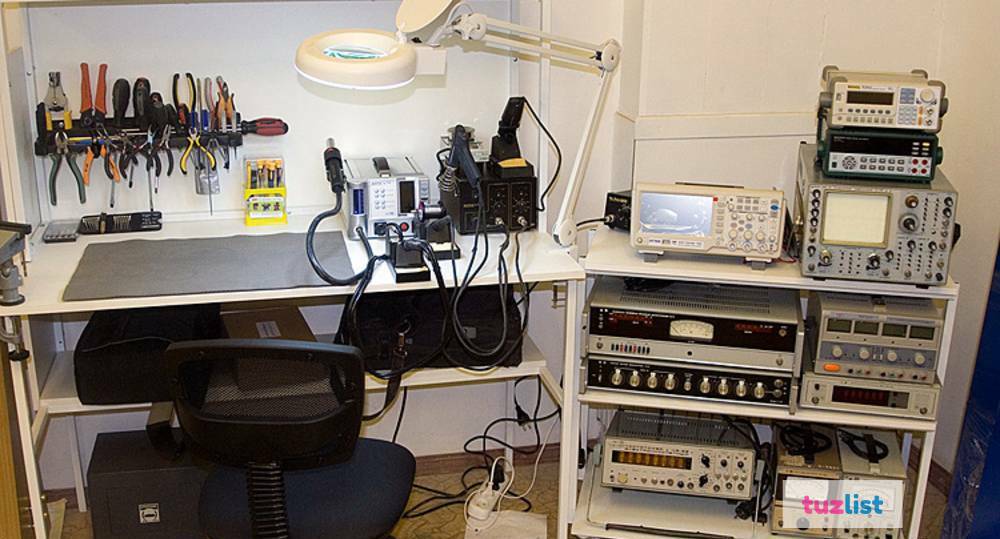

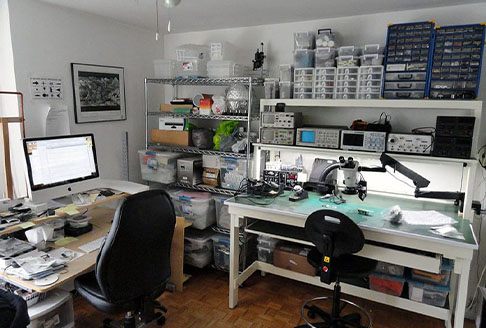

Необходимые инструменты и материалы для ремонта

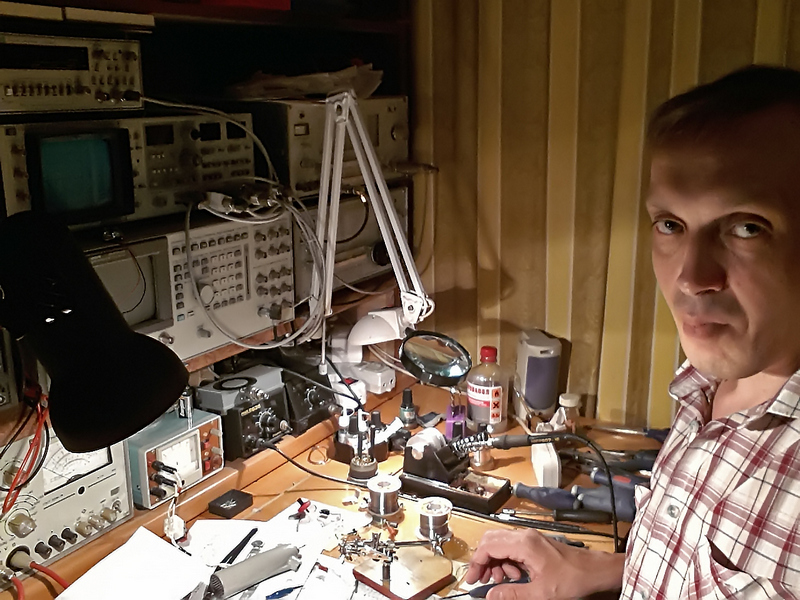

Для качественного ремонта ламповой радиоаппаратуры потребуется специальный инструмент и расходные материалы:
- Паяльная станция с регулировкой температуры
- Набор отверток и пинцетов
- Мультиметр и осциллограф
- Генератор сигналов
- Высококачественный припой и флюс
- Изоляционные материалы
- Очистители для электроники
Кроме того, необходим запас радиодеталей — резисторов, конденсаторов, ламп. Желательно иметь доступ к справочной литературе и схемам ремонтируемых моделей радиоприемников.
Ремонт ламповой радиоаппаратуры — увлекательное занятие, требующее знаний и опыта. При бережном отношении старинные радиоприемники могут радовать своим звучанием еще долгие годы.
Ремонт ламповых радиоприемников
Автор admin На чтение 4 мин Просмотров 2.1к. Опубликовано
Работа и ремонт ламповых радиоприёмников имеет свои особенности и связаны они исключительно с принципом работы радиоламп. Некоторые ценители данной техники считают, что звук, получаемый в устройствах, работающих на радиолампах более живой, чистый и насыщенный, в отличие от радиотехники и усилителей, собранных на полупроводниковых элементах. Перед тем как перейти непосредственно к устранению неисправностей ламповых радиоприёмников, возникших в процессе эксплуатации, необходимо разобраться в том как он работает и из чего состоит.
Содержание
- Из чего состоит ламповый радиоприёмник
- Поиск неисправностей ламповых радиоприёмников
- Самые частые поломки и их ремонт
Из чего состоит ламповый радиоприёмник
Все основные модули в конструкции таких радиоприемников включают в себя лампу как основной элемент.
Большая их часть состоит из:
- входного каскада, выполненного в виде резонансного контура в состав, которого входит антенна;
- усилителя высокой частоты, установленного на входе устройства. Служит для увеличения амплитуды пойманного антенной сигнала.
- гетеродина и усилителя промежуточной частоты. Для разных волн характерна определённая модуляция, например, для FM — частотная, а для ДВ, СВ — амплитудная;
- усилитель низкой частоты или же его ещё называют усилителем мощности. Основная функция его это создание громкого и чёткого звукового сигнала, а также передача его на встроенные динамики или же колонки. Он может быть стерео или моно, в зависимости от модели радиоприёмника.
- блока питания. Для системы снабжения каждого блока питанием применяется трансформаторные устройства, понижающие стандартное сетевое напряжение. Одним из важных для работы радиоламп напряжением является питание накала, которое в зависимости от модели может отличаться, но в основном это 6-6,5 Вольта.
Поиск неисправностей ламповых радиоприёмников
После того как устройство лампового радиоприёмника мысленно разбито на каскады, то можно перейти и к поиску возникшей неисправности.
| Очередность поиска неисправности | Действия и правила проверки узлов |
| 1. | Ремонт ламповых радиоприёмников стоит начать с проверки системы питания и визуального осмотра всего устройства. Первым делом обращается внимание и проверяется есть ли напряжение накала и нет ли обрыва нити накала в самих лампах. Каждая из них должна светиться, а если она закрыта металлическим колпачком, то излучать тепло. Просто стоит дотронуться до неё рукой и ощутить тепло. |
| 2. | После чего, в зависимости от проблемы которая возникла, на управляющую сетку лампы аккуратно дотронуться отвёрткой, при этом в динамике должен появиться характерный шум или потрескивание. Поиск, таким образом, лучше всего начать с оконечного каскада усилителя низкой частоты (мощности). |
| Возможен выход из строя самого динамика, поэтому следует проверить и его на работоспособность. |
Самые частые поломки и их ремонт
Ламповые радиоприёмники — это особый вид аппаратуры поэтому и неисправности у них особенные, связанные с работой радиоламп.
- Выход из строя или повреждение герметичности колбы радиолампы. Устраняется путём замены её на соответствующую нужной маркировки и типа который указан на ней. Проверку исправности лампы стоит начать с прозвонки её нити накала на целостность она измеряется омметром и величина сопротивления её равна 1–3 Ома. Разные лампы имеют выводы на разные ножки радиолампы. Для пальчиковых ламп со семью штырьками 3 и 4 это нить накала, у девяти штырьковых 5 и 4-я ножка, а у октальных (с ключом для разъёма) — 2и 7-я ножка. Если одна из ламп не греется нет необходимости сразу же её выкидывать, а стоит проверить приходит ли питание накала и надёжный ли контакт в её разъеме, так как радиолампы установлены в гнёздах, из которых их можно извлечь для замены;
- Потеря контакта в ламповом гнезде. Так как радиолампы довольно ощутимо греются, то львиная доля неисправностей возникает в гнезде куда она вставляется. Со временем ухудшается контакт в этом разъёмном элементе, а так как лампы содержат множество ножек, то и вероятность потери электрического контакта в одной из них, тоже увеличивается;
- При включении приёмника не светиться ни одна лампа. Стоит проверить переключатели питания и устройства защиты от превышения тока в системе питания. Для этого чаще всего применяется обычный предохранитель, плавкая вставка которого видна на глаз через стеклянную колбочку. Если она выполнена из керамики то необходимо воспользоваться омметром входящим в состав любого мультиметра. Нужно помнить, что предохранитель не перегорает без причины и перед установкой нового обязательно нужно выяснить причины повышения тока в цепи сетевого трансформатора.
- Ремонт ламповых радиоприёмников выпущенных в прошлом веке рекомендуется начать с осмотра и замены электролитических конденсаторов, так как они имеют свойство пересыхать и при этом терять ёмкость, главную величину для этого элемента.
Так как радиолампы довольно ощутимо греются, то львиная доля неисправностей возникает в гнезде куда она вставляется. Со временем ухудшается контакт в этом разъёмном элементе, а так как лампы содержат множество ножек, то и вероятность потери электрического контакта в одной из них, тоже увеличивается;
