Реостат это: Принцип работы реостата

Принцип работы реостата

Реостаты — это двухполюсные переменные резисторы, которые настроены на использование только одного концевого контакта и только контакта стеклоочистителя. Неиспользуемая концевая клемма может быть либо оставлена ​​неподключенной, либо подключена напрямую к стеклоочистителю.

• Основное назначение прибора
• Металлические реостаты
• Масляное охлаждение
• Пускорегулирующие реостаты
• Устройство и принцип работы

Это устройства с проволочной обмоткой, которые содержат плотные витки эмалированной проволоки для тяжелых условий эксплуатации, которые изменяют сопротивление ступенчато. Изменяя положение стеклоочистителя на резистивном элементе, величина сопротивления может быть увеличена или уменьшена, тем самым управляя величиной тока.

Затем реостат используется для управления током путем изменения значения его сопротивления, превращая его в настоящий переменный резистор. Классический пример использования реостата — это управление скоростью модельного набора поездов или Scalextric, где величина тока, проходящего через реостат, регулируется законом Ома.

 Тогда реостаты определяются не только их резистивными значениями, но также и их возможностями по управлению мощностью как P = I 2 * R.

Основное назначение прибора

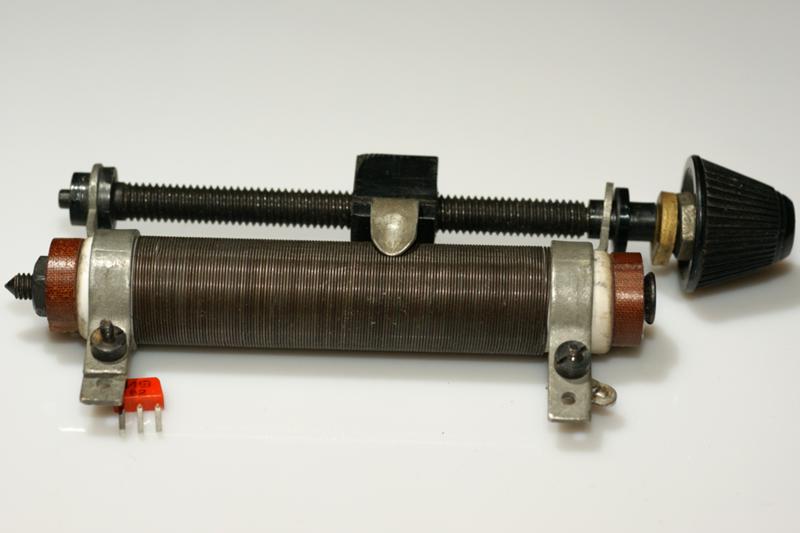

Конструктивно и визуально самым простым считается реостат ползункового типа.

Он подсоединяется к цепи с помощью верхней и нижней клеммы.

Прибор сконструирован таким способом, что ток поступает по всей длине провода, а не в поперечном направлении витков. Это осуществляется благодаря надежной изоляции проводников.

Часто реостат применяют для регулирования в цепи вместо потенциометра.

В таком случае выполняется его подключение с помощью трех клемм.

В нижней части две из них являются входом, соединяются с источником напряжения.

Одна нижняя клемма и верхняя свободная используются в качестве выхода. Когда происходит передвижение ползунка, напряжение без труда регулируется.

Реостат имеет свойство функционировать в балластном режиме, в чем может возникнуть необходимость при создании активной нагрузки во время потребления энергии.

В такой ситуации рекомендуется учитывать рассеивающие способности используемого агрегата.

Если есть избыточное тепло, прибор выходит из строя.

При подключении в электросеть нужно правильно рассчитать рассеиваемую мощность реостата, если требуется, создать достаточное и правильное охлаждение.

Металлические реостаты

Что такое реостат из металла? Это элемент, имеющий воздушный тип охлаждения. Такие реостаты наиболее распространены, так как их наиболее легко можно приспособить к самым разным рабочим условиям. Это относится как к тепловым и электрическим характеристикам, так и к параметрам конструкции. Они могут изготавливаться со ступенчатым или непрерывным типом изменения сопротивления.

Переключатель является плоским. В нем есть подвижный контакт, который скользит по контактам неподвижным в одной и той же плоскости. Те контакты, которые не двигаются, выполнены в форме болтов, имеющих плоские головки цилиндрического или полусферического типа в форме пластин либо шин, которые расположены по дуге в один ряд или два. Тот контакт, который двигается, называется щеткой. Он может быть рычажным или мостиковым по своему типу выполнения.

Еще есть разделение на самоустанавливающийся и несамоустанавливающийся. Последний вариант по конструкции проще, но, так как контакт часто нарушается, он не является надежным в использовании. Самоустанавливающийся подвижный контакт обеспечивает необходимую степень нажатия и в эксплуатации более надежен.

Масляное охлаждение

Металлические реостаты с масляным типом охлаждения увеличивают теплоемкость и время нагрева из-за хорошей проводимости тепла маслом. Это дает возможность увеличивать нагрузку при кратковременном режиме и сокращать расход материала резисторов и размеры самого реостата.

Элементы, которые погружаются в масло, должны обладать большой поверхностью для обеспечения хорошей теплоотдачи. Если резистор закрытого типа, то нет смысла погружать его в масло. Само погружение дает защиту контактам и резисторам от воздействия окружающих факторов. В масле отключающие способности контактов повышаются. Это достоинство реостатов такого типа. Благодаря смазке возможны большие нажатия на контакты. Но есть и недостатки. Это повышение риска опасности пожара и загрязнение помещения.

Реостат можно включать в схему в качестве переменного резистора или же потенциометра. Это обеспечивает плавную регулировку сопротивления и, как следствие, регулирование силы тока и напряжения в цепи. Их часто применяют в лабораториях.

Пускорегулирующие реостаты

Реостаты, имеющие ступенчатое изменение сопротивления, сделаны из резисторов и переключающего устройства, состоящего, в свою очередь, из неподвижных контактов, одного скользящего контакта. Здесь же имеется привод.

Пускорегулирующие реостаты имеют полюсы якоря, который присоединяется к неподвижным контактам. Подвижный контакт замыкает и размыкает ступени сопротивления, а также и другие цепи, которые управляются данным реостатом. Привод в реостате может быть двигательным или ручным. Это что такое? Реостат такого типа широко распространен. Но недостатки у такой конструкции все же имеются. Это большое количество проводов для монтажа и деталей для крепежа. Особенно много их в реостатах возбуждения с большим числом ступеней.

Реостаты, наполненные маслом, состоят из переключающего устройства и пакетов резисторов, которые встроены в бак и погружены в масло. Пакеты состоят из элементов, выполненных из электротехнической стали. Они прикрепляются к крышке бака.

Устройство переключения имеет вид барабана и является осью с прикрепленными к ней частями цилиндрической поверхности, которые соединены, согласно схеме. Неподвижные контакты, которые соединены с элементами резистора, крепятся на неподвижную рейку. Когда ось барабана поворачивается приводом либо маховиком, эти части перемыкают неподвижные контакты, являясь контактами подвижными. Этим изменяется сопротивление в цепи.

Устройство и принцип работы

Конструкция постоянных резисторов довольно простая. Они состоят из керамической трубки, поверх которой намотана проволока или нанесена резистивная плёнка с определённым сопротивлением. На концы трубки вставлены металлические колпачки с припаянными выводами для поверхностного монтажа. Для защиты слоя используется лакокрасочное покрытие.

Устройство таких элементов можно понять из рисунка 2 ниже.

В большинстве моделей такая конструкция традиционно сохраняется, но сегодня существуют различные виды сопротивлений с использованием резистивного материала, устройство которых немного отличается от конструкции описанной выше.

Рис. 2. Строение резистора

Современную электронную аппаратуру наполняют платы, начинённые миниатюрными деталями. Поскольку тенденция к уменьшению размеров электронных приборов сохраняется, то требования к уменьшению габаритов коснулись и резисторов. Для этих целей идеально подходят непроволочные сопротивления. Они просты в изготовлении, а их номинальные мощности хорошо согласуются с параметрами маломощных цепей.

Казалось бы, что эра проволочных резисторов постепенно уходит в прошлое. Однако это не так. Спрос на проволочные сопротивления остаётся в тех сферах, где транзисторы с металлоплёночным или с композитным резистивным слоем не справляются с мощностями электрических цепей.

Для непроволочных резисторов используются следующие резистивные материалы:

• нихром;
• манганин;
• константан;
• никелин;
• оксиды металлов;
• металлодиэлектрики;
• углерод и другие материалы.

Перечисленные вещества обладают высокими показателями удельного сопротивления. Это позволяет изготавливать электронные компоненты с очень маленькими корпусами, сохраняя при этом значения номинальных величин.

Размеры и формы корпусов, проволочных выводов современных резисторов соответствуют стандартам, разработанным для автоматической сборки печатных плат. С целью надёжного соединения выводов способом пайки, выводы деталей проходят процесс лужения.

Конструкция регулировочных (рис. 3) и подстроечных резисторов (рис.4) немного сложнее. Эти переменные транзисторы состоят из кольцевой резистивной пластины, по которой скользит бегунок. Перемещаясь по кругу, подвижный контакт изменяет расстояние между точками на резистивном слое, что приводит к изменению сопротивления.

Рис. 3. Регулировочные резисторыРис. 4. Подстроечные резисторы

Принцип действия.

Работа резистора основана на действии закона Ома: I = U/R , где I  – сила тока, U – напряжение, R – сопротивление на участке цепи. Из формулы видно как зависят от величины сопротивления параметры тока и напряжения.

Подбирая резисторы соответствующего номинала, можно изменять на участках цепей величины тока и напряжения. Например, увеличивая сопротивление последовательно включённого резистора на участке цепи, можно пропорционально уменьшить силу тока.

Условно резистор можно представить себе в виде узкого горлышка на участке трубки, по которой течёт некая жидкость (см. рис. 5). На выходе из горлышка давление будет ниже, чем на его входе. Примерно, то же самое происходит и с потоком заряженных частиц – чем больше сопротивление, тем слабее ток на выходе резистора.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Что такое реостат: устройство и принцип работы

Автор Aluarius На чтение 3 мин. Просмотров 9.7k. Опубликовано 08.06.2016

Электрические сети зациклены на передаче электроэнергии от источника к потребителю, которые являются основными элементами цепочки. Но кроме них в электрическую цепь вставляются и другие составляющие, к примеру, управляющие элементы, к которым относится реостат или любой другой прибор с таким же принципом действия.

Устройство реостата – это проводник определенного сечения и длины, через которые можно узнать сопротивление проводника. Конечно, обговаривается и его материал. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети. Итак, реостат – это прибор, регулирующий напряжение и ток.

Устройство и принцип работы

Если рассматривать реостатную конструкцию, то необходимо отметить несколько основных его частей:

• это трубка из керамики;
• на нее намотана металлическая проволока, концы которой выведены на контакты, расположенные на противоположных концах керамической трубки;
• выше трубки установлена металлическая штанга, на одной стороне которой установлен контакт;
• на штанге закреплен движущийся контакт, который электрики называют ползун.

Теперь, как все это работает. Обратите внимание на рисунок ниже.

Первая позиция (а) – контакт (движущийся) посередине. Это говорит о том, что ток будет проходить только через половину прибора.

Вторая позиция (б) говорит о том, что задействован проводник полностью. То есть, его длина максимальная, значит, и сопротивление максимальное, при этом сила тока уменьшилась. Понятно, что чем больше сопротивление, тем меньше сила тока. Третья позиция (в) – здесь все наоборот: снижается сопротивление, увеличивается сила тока.

Хотелось бы обратить ваше внимание на то, что керамическая трубка, используемая в реостатной конструкции, полая. Это необходимая составляющая, которая позволяет прибору охлаждаться при прохождении через проводник электроэнергии. Добавим: считается, что самые безопасные реостаты – это те, которые закрыты кожухом.

Как включается реостат в цепь

Во-первых, этот прибор в электрическую цепь включается только последовательно. Во-вторых, один из контактов подключается к ползуну, с помощью которого и регулируется величина тока в цепи. Но необходимо отметить, что этот управляющий элемент можно использовать и для регулировки напряжения в электрической цепочке. Здесь может быть использовано несколько схем с одним сопротивлением или двумя. Понятно, что чем меньше элементов в электрической цепочке, тем проще она.

Реостаты – это универсальные приборы. Их сегодня используют не только для управления силой тока и напряжением. К примеру, в телевизорах они установлены для увеличения или уменьшения звука. Да и переключение каналов косвенно связано с ними же.

И еще один момент. В электрических схемах обозначение этих приборов вот такое:

или такое

На первом рисунке более подробно расписана схема подключения, где красный прямоугольник – это и есть проводник, накрученный на керамическую основу. Синяя линия – это контакт, через который подводится питающий провод. Зеленная стрелка – это ползун. Она направлена влево, что говорит о том, что перемещая ползунок влево, мы уменьшаем сопротивление проводника. И, наоборот, перемещаем контакт вправо, увеличиваем сопротивление.

Рисунок второй более упрощенный. На нем всего лишь прямоугольник, показывающий наличие сопротивления, и стрелка, которая показывает, что этот показатель можно изменять.

Конечно, вся эта информация касается простейших элементов. Но необходимо отметить, что реостаты могут быть разными, все зависит от того места, куда они должны быть установлены. Есть различия и по токопроводящему материалу, который лежит в основе. К примеру, это может быть уголь, металлы, жидкости и керамика. К тому же процесс охлаждения производится воздушным путем или при помощи жидкостей, и это может быть не только вода.

Реостат | электронное устройство | Британика

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.

• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Britannica Beyond
  Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы изучаем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Факты и сопутствующий контент

Что такое реостат? Простое объяснение

Вы знаете, что такое реостат? Если нет, не волнуйтесь — вы не одиноки. Здесь мы узнаем, что такое реостат . Кроме того, в этом сообщении в блоге мы обсудим конструкцию и работу реостата, а также рассмотрим некоторые из его применений!

Что такое реостат?

Реостат представляет собой тип резистора, который используется для управления потоком электрического тока. Он состоит из резистивного элемента, обычно мотка провода, и точки контакта, которую можно перемещать по длине элемента. Изменяя положение точки контакта, можно изменять сопротивление между двумя точками, что, в свою очередь, будет контролировать величину протекающего тока [1].

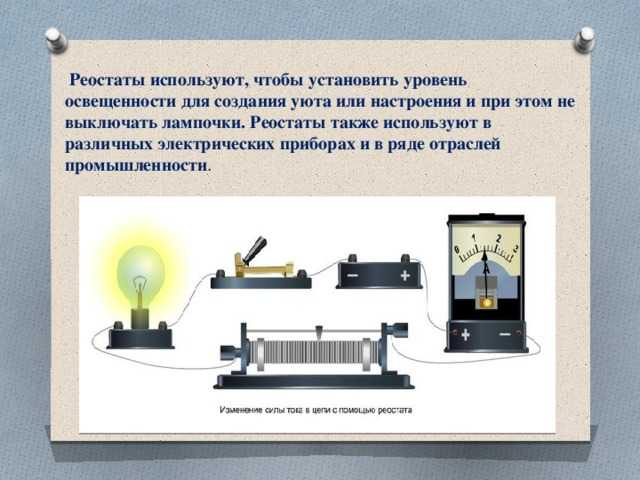

Реостаты используются в различных устройствах, например, в осветительных приборах, регуляторах скорости двигателя и регуляторах громкости.

• Реостаты обычно используются в качестве диммеров для освещения и других электрических устройств. Их можно использовать для снижения выходной мощности устройства, что, в свою очередь, можно использовать для приглушения света или снижения скорости двигателей.
• Реостаты также можно использовать для управления протеканием тока в цепи без прерывания протекания тока. Это известно как шунтирующий резистор. Поместив реостат параллельно нагрузке, можно контролировать величину тока, протекающего через нагрузку, не влияя на напряжение на нагрузке.
• Реостаты также используются в качестве делителей напряжения. Поместив реостат последовательно с источником напряжения, можно регулировать напряжение на нагрузке. Это можно использовать для создания резистора, управляемого напряжением, который можно использовать для управления током, протекающим через цепь в ответ на изменения напряжения.

• Реостаты могут использоваться во множестве других приложений, где необходимо контролировать поток тока. Например, их можно использовать в качестве ограничителей пускового тока, которые используются для предотвращения повреждения электрических устройств путем ограничения величины тока, протекающего через них при первом включении.
• Реостаты также используются для управления скоростью двигателя, например, для управления скоростью электрических вентиляторов и насосов. Изменяя сопротивление в цепи, можно регулировать скорость двигателя.
• Реостаты также могут использоваться в аудиоприложениях, таких как регуляторы громкости и тембра. Изменяя сопротивление в цепи, можно контролировать величину тока, протекающего через динамик, что, в свою очередь, будет управлять громкостью или тоном звука.
• Реостаты также используются в качестве блоков нагрузки, которые представляют собой устройства, которые используются для проверки работы электрического оборудования путем обеспечения переменной резистивной нагрузки.

Реостаты доступны в различных размерах и формах и могут быть изготовлены из различных материалов.

Реостаты являются важным компонентом многих электронных устройств. Выберите правильный для вашего приложения, чтобы обеспечить оптимальную производительность.

Как работает реостат?

Реостат — это устройство, которое регулирует поток электричества в цепи. Он состоит из двух проводящих пластин, разделенных изоляционным материалом, например стеклом или пластиком. Пластины подключены к источнику питания и нагрузке. Величину протекающего тока можно контролировать, регулируя расстояние между пластинами.

Когда вы поворачиваете ручку реостата, вы фактически изменяете сопротивление в цепи. Сопротивление — это то, что ограничивает поток электричества.

Принцип действия реостата такой же, как у резистора. Однако реостат можно использовать для управления величиной тока, протекающего через цепь, а резистор — нет.

Кроме того, реостат можно использовать для управления мощностью, рассеиваемой в цепи. Увеличивая сопротивление, вы можете уменьшить количество рассеиваемой мощности.

Типы реостатов

Существует четыре основных типа реостатов: линейные, поворотные, омитовые и втычные. Каждый тип имеет свои преимущества и недостатки, поэтому важно выбрать правильный для ваших нужд.

1. Линейные реостаты являются наиболее распространенным типом . Они просты в использовании и могут быть установлены в любом положении. Кроме того, линейные реостаты имеют низкое сопротивление, поэтому они идеально подходят для использования с мощными устройствами. Однако они не так точны, как другие типы реостатов, и на них могут влиять изменения температуры.
2. Поворотные реостаты менее распространены, чем линейные реостаты , но они имеют некоторые преимущества. Поворотные реостаты более долговечны и могут выдерживать более высокие уровни мощности. Их также легче точно контролировать, чем линейные реостаты. Они также не могут быть установлены в любой ориентации, поэтому вам необходимо принять это во внимание при выборе места для них. Однако поворотные реостаты дороже, и в некоторых приложениях их сложно установить.
3. Реостаты Ohmite являются наиболее точными типами реостатов , но они же и самые дорогие. На них не влияют изменения температуры, поэтому их можно использовать в приложениях, где важна температурная стабильность. Однако они не так долговечны, как другие типы реостатов, и не могут выдерживать такой большой мощности.
4. Вставные реостаты являются наиболее универсальным типом реостатов . Их можно использовать в любом положении и легко монтировать. Они также дешевле, чем омитовые реостаты. Однако этот тип реостата менее точен, чем другие типы, и не может работать с такой большой мощностью.

При выборе реостата важно учитывать тип приложения, для которого вы его используете. Если важна точность, то лучшим выбором будет омитовый реостат. Однако, если вам нужен более прочный реостат, способный выдерживать более высокие уровни мощности, то лучшим выбором будет поворотный реостат. Если вам нужен универсальный реостат, который легко монтируется, то съемный реостат — лучший выбор.

Вы также должны учитывать требования к питанию вашего приложения, необходимую точность и среду, в которой будет использоваться реостат. Принимая во внимание все эти факторы, вы можете выбрать лучший реостат для ваших нужд.

Почему реостат соединен последовательно?

На это есть несколько причин:

• Самая первая причина заключается в том, что если бы реостат был установлен параллельно, он потреблял бы слишком много тока и, возможно, перегрелся бы или вышел из строя. Это также приведет к тому, что падение напряжения на нем будет слишком маленьким, чтобы оказать какое-либо влияние на схему.
• Другая причина связана с эффективностью. Когда реостат включен последовательно, весь ток, протекающий по цепи, должен проходить через реостат. Это означает, что реостат может рассеивать всю мощность, рассеиваемую в цепи. Если бы реостат был расположен параллельно, через него протекла бы только часть тока, и большая часть мощности была бы потрачена впустую.
• Наконец, когда реостат включен последовательно с нагрузкой, напряжение на нагрузке будет пропорционально сопротивлению реостата. Это связано с тем, что падение напряжения на резисторе определяется выражением V=IR. Если бы реостат был подключен параллельно нагрузке, напряжение не зависело бы от сопротивления реостата.

Итак, резюмируя, причины последовательного соединения реостата следующие: защитить его от слишком большого тока, сделать его более эффективным и сделать напряжение на нагрузке пропорциональным сопротивлению реостата.

В чем разница между реостатом и потенциометром?

Потенциометры используются для измерения электрического потенциала (напряжения) . И потенциометры, и реостаты являются резисторами, что означает, что они являются устройствами, которые сопротивляются протеканию тока.

Основное различие между реостатом и потенциометром заключается в том, что реостат используется для контроля тока в электрической цепи, а потенциометр используется для измерения электрического потенциала.

• Реостат состоит из двух частей: резистивного элемента и грязесъемника. Резистивный элемент может быть изготовлен из углерода, металла или другого материала и обычно имеет две клеммы. Стеклоочиститель прикреплен к одному концу резистивного элемента и контактирует с ним при движении по поверхности. Это позволяет изменять сопротивление между двумя клеммами.

Реостаты используются в различных приложениях, например, для управления яркостью лампочки или скоростью электродвигателя.

• Потенциометры, с другой стороны, состоят из трех выводов: резистивного элемента, движка и третьего вывода, известного как отвод. Отвод соединяется с резистивным элементом в точке, которая не находится ни на одном из концов. Это позволяет измерять напряжение на резистивном элементе.

Потенциометры используются в таких устройствах, как радиоприемники и регуляторы громкости, для регулировки уровня аудиосигнала.

При выборе между реостатом и потенциометром важно учитывать область применения и желаемый результат . Если вам нужно контролировать ток в электрической цепи, то лучшим выбором будет реостат. Если вам нужно измерить электрический потенциал, лучше использовать потенциометр.

Ознакомьтесь с дополнительными руководствами, чтобы улучшить свои знания в области электроники:

• Пропускной резистор: что это такое и где он используется?
• Как остановить нагревание резисторов?
• Как проверить варистор?

Часто задаваемые вопросы

Кто изобрел реостат?

Первый реостат был изобретен сэром Чарльзом Уитстоном в 1833 году. Он использовал его для контроля количества тока, протекающего через электромагнит.

Что можно использовать вместо реостата?

Существует несколько альтернатив реостатам, включая потенциометры и светочувствительные резисторы (LDR).

Вы также можете подключить потенциометр так, чтобы он работал как реостат.

Что такое символ реостата?

Символ реостата представляет собой треугольник с двумя последовательно соединенными резисторами. Точка, где встречаются резисторы, называется отводом.

Можно ли использовать реостат снаружи?

Реостаты не предназначены для использования вне помещений и могут быть повреждены под воздействием погодных условий.

Как подключить потенциометр в качестве реостата?

Чтобы подключить потенциометр в качестве реостата, вам необходимо подключить стеклоочиститель (средний контакт) к одному из внешних контактов. Затем подключите другую внешнюю клемму к положительной или отрицательной клемме источника питания. Наконец, подключите другой конец источника питания к земле.

Но помните, потенциометр не рассчитан на такое же количество энергии, как реостат. Итак, если вы используете потенциометр в качестве реостата, убедитесь, что номинальная мощность горшка выше, чем мощность, которую вы пытаетесь контролировать.

Каковы возможные области применения реостатов?

Реостаты имеют широкий спектр потенциальных применений . Их можно использовать для управления током в электрической цепи, для регулирования выходной мощности нагревателя или для регулировки яркости света. Реостаты также могут использоваться как часть системы безопасности, где они могут использоваться для срабатывания сигнализации, если ток в цепи превышает определенный уровень. Реостаты также могут использоваться в электродвигателях и генераторах.

Хотя реостаты используются не так часто, как раньше, из-за разработки более совершенных электронных устройств они по-прежнему находят применение во многих отраслях и областях применения. Поскольку технология продолжает развиваться, вполне вероятно, что реостаты найдут еще больше применений в будущем.

Какие примеры устройств используют реостаты?

Некоторыми примерами устройств, в которых используются реостаты, являются диммеры света, регуляторы громкости звука и печи .

Как зарядить конденсатор без резистора?

Реостаты также используются в некоторых электромобилях для контроля скорости двигателя. Управляя величиной тока, протекающего через реостат, можно изменять скорость двигателя.

Во многих случаях вместо потенциометров используются реостаты. Потенциометры похожи на реостаты, но имеют ограниченный диапазон значений сопротивления. Реостаты, с другой стороны, могут быть изготовлены с широким диапазоном значений сопротивления.

Реостаты также могут использоваться в источниках питания постоянного тока . Изменяя сопротивление, можно регулировать напряжение. Это полезно для устройств, требующих определенного напряжения, таких как ноутбуки и сотовые телефоны.

Реостаты также используются в некоторых сварочных аппаратах . Контролируя величину тока, протекающего через реостат, можно контролировать теплоту сварки. Это важно, потому что слишком много тепла может повредить свариваемый материал.

Есть ли определенное время, когда вы бы использовали реостат вместо резистора другого типа?

Не существует определенного времени, когда можно было бы использовать реостат вместо резистора другого типа, но в некоторых случаях использование реостата было бы более полезным. Например, если вам нужно отрегулировать сопротивление в цепи, не прерывая протекания тока, идеально подойдет реостат. Кроме того, если вам нужен мощный резистор для тяжелых условий эксплуатации, реостат может выдерживать большую мощность, чем другие типы резисторов.

Реостаты также используются в качестве регуляторов скорости для электродвигателей . Регулируя сопротивление в цепи, можно изменить скорость, с которой работает двигатель.

Существуют ли какие-либо особые меры предосторожности, которые необходимо соблюдать при использовании реостата?

При использовании реостата важно соблюдать меры предосторожности против поражения электрическим током . Реостаты могут генерировать высокие уровни напряжения и тока, поэтому всегда отключайте источник питания перед работой с устройством или рядом с ним. Кроме того, обязательно надевайте изоляционные перчатки и при необходимости используйте другие меры безопасности.

Следует также помнить, что реостаты могут выделять тепло, поэтому будьте осторожны и не прикасайтесь к открытым металлическим частям во время использования устройства. Если вам необходимо обращаться с реостатом во время работы, используйте ткань или другой изолирующий материал для защиты рук.

Наконец, помните, что реостаты являются прецизионными устройствами и требуют осторожного обращения. Не роняйте и не повреждайте реостат, так как это может повлиять на его работу.

Что такое реостат класса 10?

Реостат — это устройство, помогающее контролировать поток электричества в цепи . Он состоит из резистивного элемента, такого как катушка с проводом, и двух клемм. Сопротивление можно изменять, регулируя положение ползунка или ползунка, который соединяется с резистивным элементом. Это позволяет точно контролировать величину тока, протекающего по цепи. Реостаты используются в различных приложениях, включая регуляторы освещенности, источники питания и электрические двигатели.

Что такое реостат в системе СИ?

Единицей измерения реостата в системе СИ является Ом . Ом — это мера сопротивления, а реостаты — это устройства, которые управляют протеканием тока в цепи путем изменения сопротивления. Они изготовлены из материала с высоким сопротивлением электричеству, такого как углерод или графит.

Реостаты также можно использовать для измерения напряжения и тока в цепи . Измерив напряжение на реостате, мы можем рассчитать величину тока, протекающего через него. Эта информация может быть использована для устранения неполадок с электричеством или определения того,

Для чего в электрических цепях используют реостат?

Реостаты используются в электрических цепях для различных целей . Чаще всего используется для управления потоком тока в цепи. Управляя величиной тока, протекающего через цепь, реостаты можно использовать для регулирования напряжения в цепи или для управления мощностью, потребляемой нагрузкой.

Реостаты также могут использоваться в качестве датчиков в некоторых приложениях . Измеряя сопротивление реостата, можно определить положение движущегося объекта, например вала двигателя или ручки потенциометра. В этом приложении реостат действует как переменный резистор, сопротивление которого изменяется в зависимости от положения движущегося объекта.

Наконец, реостаты могут использоваться в качестве переменных резисторов в электронных схемах . Изменяя сопротивление реостата, можно изменять характеристики цепи, например коэффициент усиления усилителя или частоту среза фильтра.

Реостат изменяет напряжение?

Реостаты не влияют на напряжение напрямую . Однако, изменяя ток, протекающий через цепь, они косвенно изменяют падение напряжения в этой цепи.

Как правило, чем выше сопротивление реостата, тем больше падение напряжения . Увеличивая сопротивление, реостаты можно использовать для эффективного снижения напряжения в цепи.

И наоборот, уменьшение сопротивления приведет к увеличению протекающего тока и соответствующему увеличению падения напряжения. Следовательно, уменьшая сопротивление, реостаты можно использовать и для повышения напряжения в цепи.

Как подключить реостат?

Существует несколько различных способов подключения реостата в зависимости от типа устройства, с которым вы его используете. Но обычно вам нужно будет подключить один провод реостата к источнику напряжения, а другой провод к устройству, которым вы хотите управлять током. Не забудьте подключить к источнику питания и другой провод вашего устройства!

Когда все настроено, включите питание и наблюдайте за протеканием тока через устройство. Если все работает правильно, вы сможете контролировать величину тока, протекающего через устройство, регулируя положение ручки реостата.

В чем недостаток использования реостата?

Использование реостатов имеет несколько недостатков. Во-первых, они, как правило, большие и громоздкие , поэтому они не идеальны для использования в небольших помещениях. Другое дело, что они могут выделять много тепла , поэтому их следует использовать с осторожностью в тех случаях, когда тепло может быть проблемой. Наконец, поскольку они имеют много движущихся частей, они могут быть несколько хрупкими и требовать большего обслуживания , чем электрические компоненты других типов.

Тем не менее, во многих случаях преимущества использования реостата перевешивают недостатки. Реостаты прочны и надежны и могут без проблем выдерживать большую мощность. Их также относительно легко найти и купить, что делает их хорошим выбором для многих приложений.

Переменное сопротивление и реостат — это одно и то же?

Термины «переменный резистор» и «реостат» часто используются взаимозаменяемо, но между ними есть разница. Реостат регулирует ток в цепи, регулируя сопротивление в цепи с помощью двух клемм, а переменный резистор представляет собой электрический компонент, который изменяет величину тока в цепи, имея три клеммы.

Полезное видео: Что такое реостат?

Заключительные мысли

Реостаты являются универсальным и незаменимым инструментом во многих отраслях промышленности. Регулируя поток электричества, их можно использовать для управления всем, от скорости электродвигателя до силы света лампочки. Если вам нужно контролировать поток электроэнергии в вашем доме или на рабочем месте, реостат, вероятно, является лучшим решением.

Несмотря на то, что реостаты являются относительно простыми устройствами, важно правильно выбрать их для своего применения.
